| Termék típusa | Elektromos sövényvágó |
| Márka | AL-KO |
| Modell | HT 550 Safety Cut |
| Áramfogyasztás | 550 W |
| Penge hossza | 520 mm |
| Vágási vastagság | 18 mm |
| Teljes tömeg | 3,6 kg |
| Hálózati feszültség | 230 V - 240 V / 50 Hz |
| Üresjárati fordulatszám | 3200 min⁻¹ |
| Hangnyomásszint (LPA) | 86 dB(A) (K = 1,5 dB(A)) |
| Rezgés a fogantyúnál | 2,9 m/s² (K = 1,5 m/s²) |
| Szigetelési osztály | II (kettős szigetelés) |
| Biztonsági berendezések | Kétkezes kapcsoló, kézvédő, biztonsági kábel (1,5 m), lakatfurat (5 mm) |
| Karbantartás és tisztítás | Tisztítsa a pengét kefével vagy ruhával (ne használjon vizet vagy agresszív tisztítószereket), enyhén olajozza meg a pengevezető rudat |
| Tárolás | Száraz helyen, gyermekektől elzárva tárolandó, a pengevédővel együtt |
| Tartozékok | Kézvédő, pengevédő, használati útmutató |
| Rendeltetésszerű használat | Nem professzionális sövény-, bokor- és cserjevágás |
Gyakran ismételt kérdések - HT 550 AL-KO
Felhasználói kérdések a következőről HT 550 AL-KO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sövényvágók PDF formátumban ingyenesen! Találja meg kézikönyvét HT 550 - AL-KO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HT 550 márka AL-KO.

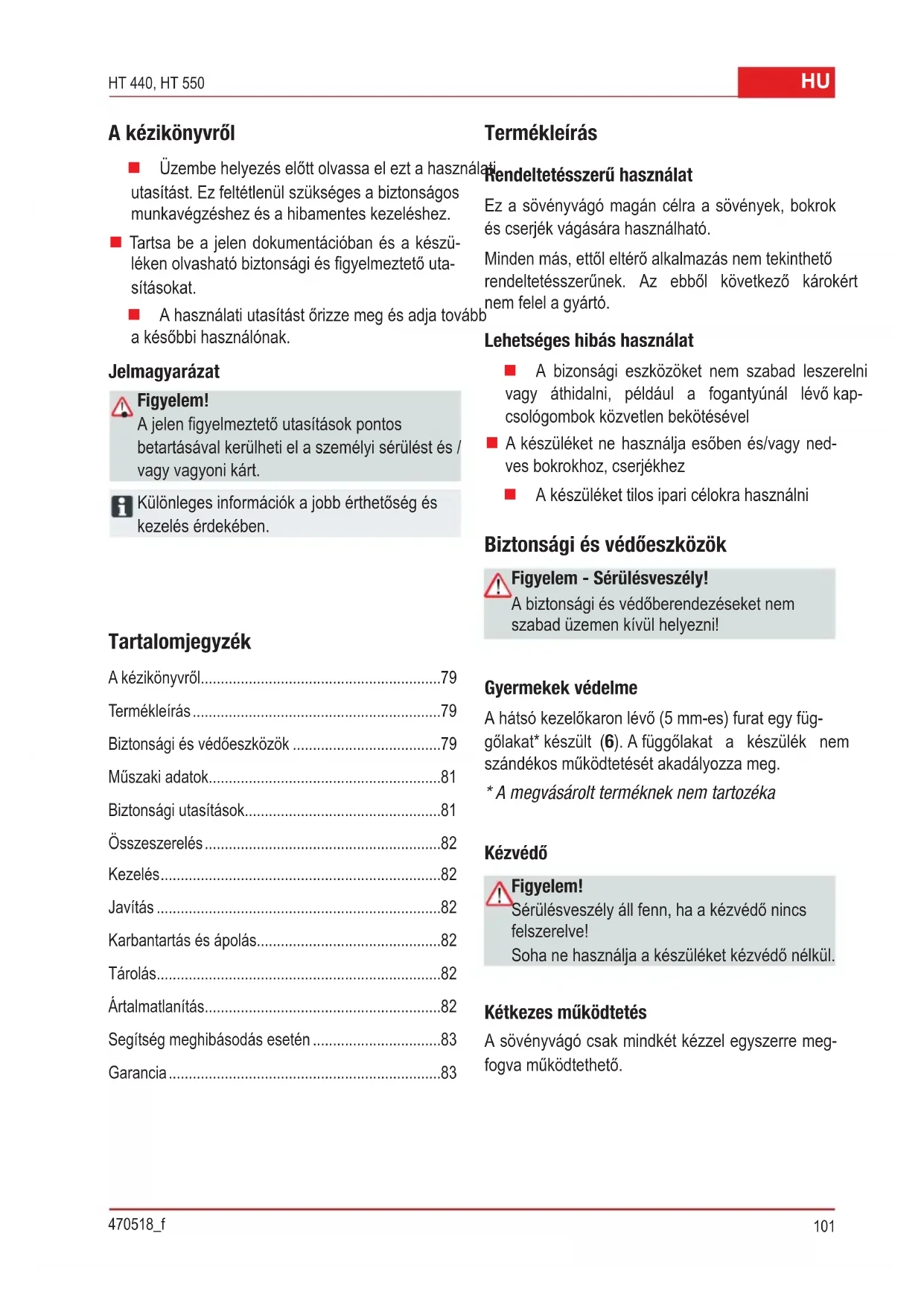

HASZNÁLATI ÚTMUTATÓ HT 550 AL-KO
Üzembe helyezés előtt olvassa el ezt a használati útmutatót. Ez feltétlenül szükséges a biztonságos munkavégzéshez és a hibamentes kezeléshez. Tartsa be a jelen dokumentációban és a készüléken olvasható biztonsági és figyelmeztető utasításokat. A használati útmutatót őrizze meg, és adja tovább a későbbi használónak.
Jelmagyarázat
Figyelem!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és/vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
Tartalomjegyzék
A kézikönyvről 79 Termékleírás 79 Biztonsági és védőeszközök 79 Műszaki adatok 81 Biztonsági utasítások 81 Összeszerelés 82 Kezelés 82 Javítás 82 Karbantartás és ápolás 82 Tárolás 82 Ártalmatlanítás 82 Segítség meghibásodás esetén 83 Garancia 83
Termékleírás
Rendeltetésszerű használat
Ez a sövényvágó magán célra a sövények, bokrok és cserjék vágására használható.
Minden más, ettől eltérő alkalmazás nem tekinthető rendeltetésszerűnek. Az ebből következő károkért nem felel a gyártó.
Lehetséges hibás használat
A biztonsági eszközöket nem szabad leszerelni vagy áthidalni, például a fogantyúnál lévő kapcsológombok közvetlen bekötésével. A készüléket ne használja esőben és/vagy nedves bokrokhoz, cserjékhez. A készüléket tilos ipari célokra használni.
Biztonsági és védőeszközök
Figyelem - Sérülésveszély!
A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!
Gyermekek védelme
A hátsó kezelőkarokon lévő (5 mm-es) furat egy függőlakat* készült (6). A függőlakat a készülék nem szándékos működtetését akadályozza meg.
- A megvásárolt terméknek nem tartozéka
Kézvédelem
Figyelem!
Sérülésveszély áll fenn, ha a kézvédelem nincs felszerelve!
Soha ne használja a készüléket kézvédelem nélkül.
Kétkezes működtetés
A sövényvágó csak mindkét kézzel egyszerre megfogva működtethető.
A termék ismertetése * 1,5 m biztonsági kábel csak a HT 550 Safety Cut készüléken
| 1 Vágokés 6 Biztonsági kábel* | ||
| 2 Kézvédő 7 Káelfeszülés-mentesítő | ||
| 3 Elülso T-fogantyú kapcsológombbal 8 Csavarok a kézvédő felszereléséhez | ||
| 4 Vízmörték 9 A vágokés védöburkolata | ||
| 5 Hátso fogantyú kapcsolóval 10 Használati útmató |
A készüléken látható jelzések magyarázata
Viseljen védőszemüveget.
Figyelem! Legyen nagyon óvatos használat közben.
Használat előtt feltétlenül olvassa el a használati utasítást.
A csatlakozót azonnal húzza ki a fali aljzatból, ha a vezeték megsérül vagy átvágódik.
A készüléket esőben ne használja.
Műszaki adatok
| Müszaki adatok HT 440 Basic Cut HT 550 Safety Cut | ||
| Teljesitmény 440 W 550 W | ||
| Vágokés hossza 440 mm 520 mm | ||
| Vágás erössége 16 mm 18 mm | ||
| Össztömeg 3,2 kg 3,6 kg | ||
| Rezgési értekek a fogantyúnál 2,2 m/s2(K = 1,5 m/s2) 2,9 m/s2(K = 1,5 m/s2) | ||
| Hálozati feszültseg 230V-240V / 50Hz 230V-240V / 50Hz | ||
| Érintésvédelmi osztály | ☐/II/II | ☐ |
| Üresjárati liketszám | 3200 m-1 | 3200 m-1 |
| Zajnyomásszin LpA | 86 dB (A) (K = 1,5 dB (A)) | 86 dB(A) (K = 1,5 dB (A)) |
- A mért rezgésérték szabványos tesztmódszerekkel került megállapításra, és elektromos szerszámok összehasonlítására használható.
Elektromos szerszámok általános biztonsági útmutatásai
Figyelem!
Olvassa el a biztonsági útmutatásokat és tanácsokat.
A biztonsági útmutatások és tanácsok be nem tartása elektromos áramütést, tüzet és/vagy súlyos sérülést okozhat. Jövőbeli használat céljára őrizze meg az összes biztonsági útmutatást és tanácsot.
Figyelem!
A gépet csak műszakilag kifogástalan állapotban szabad használni! Minden használat előtt ellenőrizze, hogy nem sérült-e a készülék, a vezetékek és a csatlakozódugó, és a sérült részeket szakműhelyben javíttassa meg vagy cseréltesse ki.
Figyelem - Sérülésveszély!
A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!
Figyelem - Áramütés-veszély!
A csatlakozót azonnal húzza ki a fali aljzatból, ha a vezeték megsérül vagy átvágódik!
Figyelem!
A szerszám használata közben, a felhasználás jellegétől függően a rezgés eltérhet a megállapított értéktől.
Figyelem!
Az elektromos készüléket csak a szigetelt fogantyúknál fogja meg, mert a vágószerszám érintkezésbe kerülhet a rejtett áramvezetékekkel vagy a saját hálózati kábelével.
Ha a vágószerszám feszültség alatt álló vezetékkel érintkezik, akkor a készülék fémes alkatrészei feszültség alá kerülhetnek és áramütést okozhatnak.
Munkahelyi biztonság
A munkavégzés helyét jól világítsa meg.
A rendetlenség és a rossz megvilágítás balesetekhez vezethet.
Robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok, vagy porok találhatók, ne dolgozzon elektromos szerszámmal. Az elektromos szerszámok szikrákat hoznak létre, melyek begyújthatják a porokat, vagy gőzöket. A gyerekeket és egyéb személyeket tartsa távol az elektromos szerszám használata
közben. Figyelem elterelésekor elveszítheti uralmát a készülék felett.
Elektromos biztonság
Az elektromos szerszám csatlakozója pontosan kell, hogy illeszkedjen az aljzatba. A csatlakozó bármely módosítása tilos. Földelt elektromos szerszámokhoz ne használjon csatlakozóadaptert. Az eredeti csatlakozók és az ezekhez illeszkedő aljzatok csökkentik az áramütés veszélyét. Kerülje a földelt tárgyakkal, pl. csövekkel, fűtéssel, tűzhellyel és hűtőszekrénnyel való kontaktust. Ha testét földeli, növekszik az elektromos áramütés veszélye. Az elektromos szerszámokat tartsa távol az esőtől és a nedvességtől. Ha az elektromos szerszámba víz kerül, az növeli az elektromos áramütés veszélyét. A készülék szállítására, felakasztására, vagy a csatlakozó kihúzására az aljzatból, ne használja rendeltetésével ellentétesen a kábelt. Hőtől, olajtól, éles szegélyektől, vagy mozgó alkatrészektől tartsa távol a kábelt. A sérült, vagy összegubancolódott kábel növeli az elektromos áramütés veszélyét. Ha a szabadban dolgozik az elektromos szerszámmal, olyan hosszabbítókábelt használjon, mely kültéri használatra alkalmas. Kültéri használatra alkalmas kábel használata esetén csökken az elektromos áramütés kockázata. Ha nem kerülhető el az elektromos szerszám nedves környezetben való használata, alkalmazzon hibaáram-kapcsolót. A hibaáram-kapcsoló használata csökkenti az elektromos áramütés veszélyét.
Személyi biztonság
Legyen körültekintő, figyeljen arra, hogy mit tesz, és körültekintően kezdje meg az elektromos szerszámmal való munkavégzést. Ha fáradt, vagy alkohol, drogok, vagy gyógyszerek befolyása alatt áll, ne használjon elektromos szerszámot. Egy pillanatnyi figyelemkiesés az elektromos szerszám használata közben súlyos sérülésekhez vezethet. Viseljen személyi védőfelszerelést és minden esetben védőszemüveget. A személyi védőfelszerelés, mint például pormaszk, csúszásvédelmi cipők, védősisak, vagy hallásvédelem viselése, a felhasználás típusától függően csökkenti a sérülésveszélyt. Kerülje a nem szándékos üzembe helyezést. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt az elektromos hálózathoz csatlakoztatja, felemeli, vagy hordozza. Ha Ön az elektromos szerszám hordozása közben ujját a kapcsolón tartja, és a készülék bekapcsol, vagy bekapcsolva csatlakoztatja a szerszámot a hálózathoz, az balesetekhez vezethet. A helyi rendeletek minimum üzembem megjegyzés. Nem használhatják a készüléket gyermekek és azok a személyek, akik ezt a használati utasítást nem ismerik. Ezt a készüléket korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek (beleértve a gyermekeket), továbbá kellő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek nem használhatják, kivéve a biztonságukért felelős személy felügyeletével, vagy ha e személytől útmutatást kapnak a készülék használatának módjára vonatkozóan. A gyermekekre vigyázni kell, nehogy játsszanak a készülékkel.
Mielőtt bekapcsolja az elektromos szerszámot, távolítsa el a beállításhoz szükséges szerszámokat, vagy kulcsokat. A forgó alkatrészbe illesztett szerszám, vagy kulcs sérüléseket okozhat. Kerülje a normálistól eltérő testtartást. Gondoskodjon a stabil helyzetről és minden esetben őrizze meg egyensúlyát. Így váratlan helyzetekben könnyebben kontrollálhatja az elektromos szerszámokat. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát, vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A laza ruhát, ékszert, vagy hosszú hajat a mozgó alkatrészek beránthatják. Ha porelszívót, vagy más gyűjtőberendezést csatlakoztat, győződjön meg róla, hogy azok csatlakoztatva vannak-e és hogy megfelelően működnek. A porelszívó használata csökkenti a por által való veszélyeztetés mértékét.
Az elektromos szerszám kezelése és alkalmazása
Ne terhelje túl a készüléket. Mindig a munka típusának megfelelő elektromos szerszámot használja. A megfelelő szerszámmal az adott teljesítmény-tartományban könnyebb és biztonságosabb a munkavégzés. Ne használja az elektromos szerszámot, ha annak kapcsolója meghibásodott. Az olyan elektromos szerszámok, melyek nem kapcsolhatók ki és be, veszélyesek és javításra szorulnak.
Mielőtt beállítaná a szerszámot, tartozék alkatrészt cserélne, vagy elrakná a készüléket, húzza ki a csatlakozót az aljzatból. Ez a biztonsági intézkedés megakadályozza az elektromos szerszám véletlenszerű elindulását. A használaton kívüli elektromos szerszámot gyermekektől elzárva tárolja. Az olyan személyeknek ne engedélyezze a szerszám használatát, akik nem ismerik azt, vagy nem olvasták ezeket az utasításokat. Az elektromos szerszámok veszélyt jelentenek, ha tapasztalatlan személyek használják őket. Nagy gonddal ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e törött vagy sérült alkatrészek, és hogy nem csökken-e az elektromos szerszám funkcióképessége. A készülék használata előtt javíttassa meg a sérült alkatrészeket. A rosszul karbantartott elektromos szerszámok sok baleset okai között szerepelnek. A vágószerszámokat tartsa tisztán és élezett állapotban. Az éles vágóélekkel rendelkező szerszám nem szorul és könnyebben vezethető az anyagban. Az elektromos szerszámokat, tartozékokat, cserélhető alkatrészeket kizárólag ezen utmutatónak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő munka jellegét is. Az elektromos szerszámok rendeltetéstől eltérő használata veszélyes helyzeteket eredményezhet.
Szerviz
Elektromos szerszámát csak szakemberrel, eredeti cserealkatrészek felhasználásával javíttassa. Ezzel garantálható, hogy megmarad az elektromos szerszám biztonságossága.
Biztonsági tudnivalók a kezeléshez
Gyerekek vagy a használati utasítást nem ismerő személyek a készüléket nem használhatják. Ne használja a készüléket alkohol, drog vagy gyógyszerek fogyasztása után. Ne használja a készüléket, ha a vágórendszere megsérült vagy elkopott. Viseljen a célnak megfelelő munkaruhát:
Hosszú nadrág vágás elleni védelemmel. Erős lábbeli, kesztyű, védőszemüveg.
Munka közben ügyeljen a stabil álló helyzetre. A készüléket mindig két kézzel kezelje. A testét és ruházatát tartsa távol a vágókéstől. Harmadik személy nem tartózkodhat a veszélyes területen. A vágási nyesedéket ne távolítsa el, ha a motor működik. A készülék lerakása/szállítása esetén:
Kapcsolja ki a készüléket. Húzza ki az elektromos csatlakozót. Húzza fel a védőburkolatot.
A készüléket soha ne fogja meg a vágókéssnél. A készüléket csak a fogantyúnál tartsa. Ne hagyja felügyelet nélkül a készüléket.
Összeszerelés
- A mellékelt csavarokkal erősítse fel a kezvedót a burkolatra (1).
- A hosszabbítókábelt vezesse át a feszülésmentesítőn (2 / 3).
Kezelés
Figyelem - Sérülésveszély!
A készüléket csak teljes összeszerelése után szabad üzemeltetni!
Tartsa be a kezelésre vonatkozó biztonsági utasításokat!
- Csatlakoztassa a kábelt a hálózati áramforráshoz.
- Fogja meg egyik kezével az elülső, másik kezével a hátsó fogantyút.
- Nyomja meg a kapcsológombokat a fogantyúkon.
(4) – a készülék működni kezd.
- Munka közben a kapcsolókat tartsa benyomva.
- A kapcsolók elengedésekor a sövényvágó kikapcsol.
Munkavégzéssel kapcsolatos utasítások
A sövénynek először a két oldalát, majd a felső részt vágja le. Így a nyesedék nem hullik a még levágatlan ágak közé. A beépített vízmérték megkönnyíti az egyenes vágást (5). A bokrokat mindig trapéz alakúra kell vágni. Ez megakadályozza az alsó ágak lecsupaszodását (8).
Javítás
A javítási munkákat csak szakszervizzel vagy saját AL-KO szervizeinkben végeztesse.
Karbantartás és ápolás
Figyelem - Áramütés-veszély!
Minden karbantartási és ápolási munka előtt húzza ki a csatlakozódugót!
Figyelem - Sérülésveszély!
A vágókés karbantartása és ápolása közben mindig viseljen védőkesztyűt!
- Minden használat után tisztítsa meg egy kefével vagy kendővel a vágókest és a burkolatot. Ne használjon vizet és/vagy erős tisztítószert - korrózióveszély!
- Megfelelő ápolóolajjal olajozza be a vágókarokat.
- Ellenőrizze, hogy nem lazultak-e meg a csavarok.
- Rendszeresen ellenőrizze, hogy nem sérült-e a vágókés. Ha a vágókés hibás vagy túlzott mértékben elkopott, lépjen kapcsolatba az AL-KO szervizzel.
Tárolás
A késvédő a sövényvágó fali tárolására is használható. Ügyeljen a stabil felhelyezésre! (7)
A készüléket csak a csatlakozódugaszt az aljzatból kihúzva tárolja.
A készüléket csak felhelyezett védőburkolattal tárolja. A készüléket száraz, gyermekek és illetéktelen személyek számára nem hozzáférhető helyen tárolja. Biztosítsa a készüléket függőlakattal* (6) * A megvásárolt terméknek nem tartozéka.
Ártalmatlanítás
Az elhasználódott készülékeket, elemeket vagy akkumulátorokat ne dobja a háztartási hulladék közé.
A csomagolás, a készülék és a tartozékok újrahasznosítható anyagokból készültek, és ennek megfelelően kell selejtezni azokat.
Segítség meghibásodás esetén
| Meghibásodás Lehetséges | okok Megoldás | |
| A készülék nem működki | Nincs áramellátás Ellenőrizze a biztosítékot/hosszabbítókbelt | |
| A készülék gezetéke hibás Keresse | fel az AL-KO szervizét | |
| A készülék szaggatottan üzemel | A hosszabbítókábel sérült Ellenőrizze a hosszabítókbelt | |
| A be/ki kapcsoló hibás Keresse fel | az AL-KO szervizét | |
| Belső hiba Keresse fel az AL-KO szervizét | ||
| A motor működk, a kések nem mozognak | Belső hiba Keresse fel az AL-KO szervizét | |
| A kések feforrósodnak Nincs | kenés Kissé olajozza meg a késeket | |
| A kés életlen Keresse fel az AL-KO szervizét | ||
| Élezze meg a kást Keresse fel az AL-KO szervizét |
Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.
EU megfelelőségi nyilatkozat
Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-irányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.
Termék
Elektromos sövényvágó
Gyártási szám
G 2402405
Típus
HT 440 Basic Cut
HT 550 Safety Cut
Gyártó
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
EU-irányelvek
2006/42/EG
2014/30/EU
2000/14/EG
2011/65/EG
Meghatalmazott
Andreas Hedrich
Ichenhauser Str. 14
D-89359Kotz
Harmonizált szabványok
EN 60745-1
EN 60745-2-15
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Zajnyomásszint
EN ISO 3744
mért / garantált
HT 440
99/100 dB(A)
HT 550
97/98 dB(A)
Megfelelőség értékelése
2000/14/EK, V. függelék
Kötz, 2016.07.15.
A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítással vagy pótalkatrész-biztosításával hárítjuk el.
Az elévülési idő vonatkozásában annak az országnak a törvényei az irányadók, amelyben a készüléket megvásárolták.
A garancia érvényes, ha: A garancia nem érvényes, ha:
A készüléket szakszerűen használták
A készüléket saját kezűleg javították
Betartották a használati utasítást
A készülék műszaki jellemzői megváltoztak
Eredeti pótalkatrészeket használtak
A készüléket nem rendeltetésszerűen használták (pl. ipari vagy kommunális célú hasznosítás esetén)
A garancia nem vonatkozik a következőkre:
A lakkozás normál használatából eredő sérülései
Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXXXXX (X) ■ Belső égésű motorok - Ezekre az adott motor gyártója adott külön garanciavállalás érvényes
Garancialis esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz.
Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti.
