BEDIENUNGSANLEITUNG HT 550 AL-KO

tROriginal-Bedienungsanleitung

470518_f HT 440, HT 550 DEOriginal-Gebrauchsanleitung

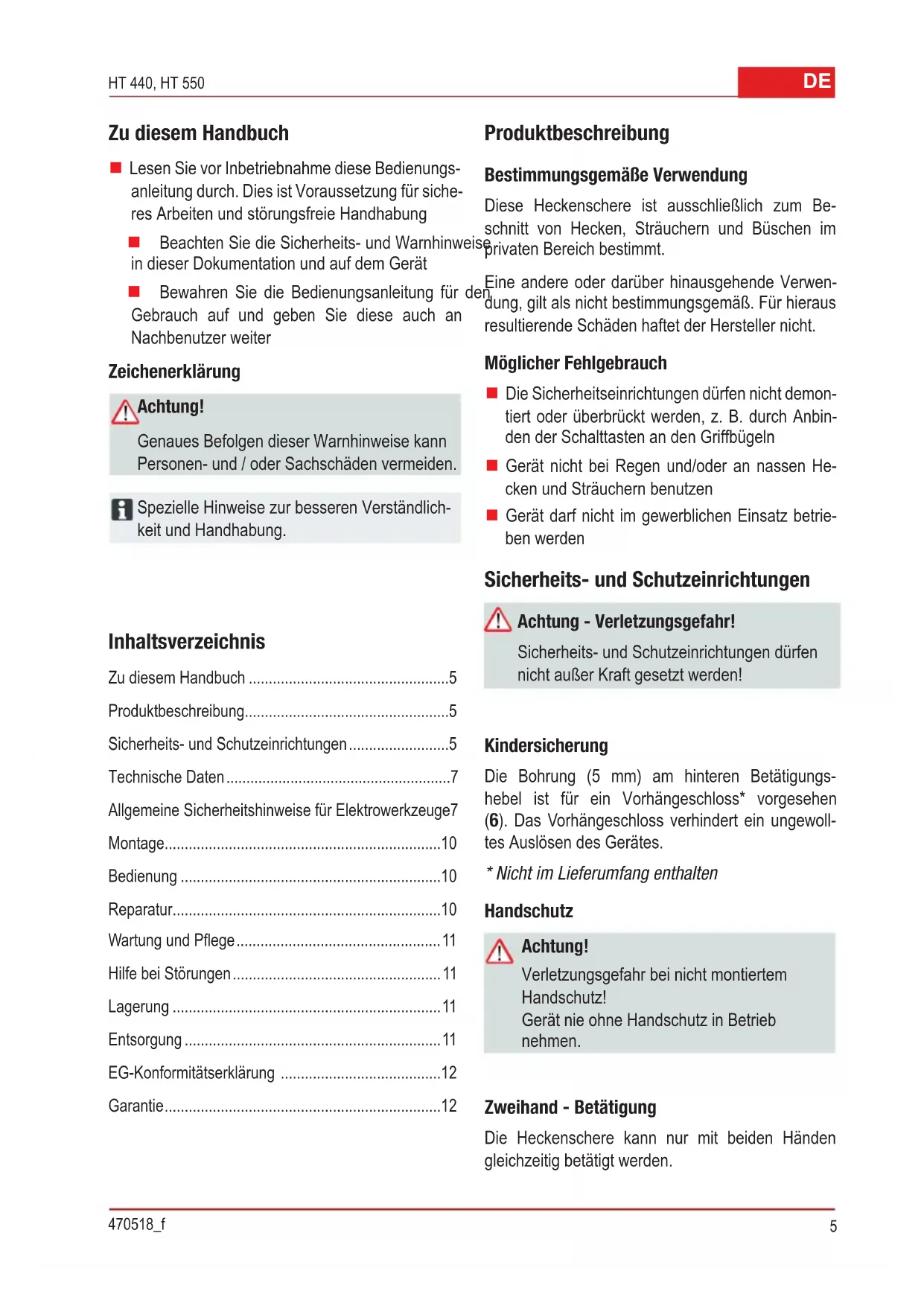

Zu diesem Handbuch Lesen Sie vor Inbetriebnahme diese Bedienungs- anleitung durch. Dies ist Voraussetzung für siche- res Arbeiten und störungsfreie Handhabung Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät Bewahren Sie die Bedienungsanleitung für den Gebrauch auf und geben Sie diese auch an Nachbenutzer weiter Zeichenerklärung Achtung! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. Spezielle Hinweise zur besseren Verständlich- keit und Handhabung. Produktbeschreibung Bestimmungsgemäße Verwendung Diese Heckenschere ist ausschließlich zum Be- schnitt von Hecken, Sträuchern und Büschen im privaten Bereich bestimmt. Eine andere oder darüber hinausgehende Verwen- dung, gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Möglicher Fehlgebrauch Die Sicherheitseinrichtungen dürfen nicht demon- tiert oder überbrückt werden, z. B. durch Anbin- den der Schalttasten an den Griffbügeln Gerät nicht bei Regen und/oder an nassen He- cken und Sträuchern benutzen Gerät darf nicht im gewerblichen Einsatz betrie- ben werden Sicherheits- und Schutzeinrichtungen Achtung - Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden! Kindersicherung Die Bohrung (5 mm) am hinteren Betätigungs- hebel ist für ein Vorhängeschloss* vorgesehen (6). Das Vorhängeschloss verhindert ein ungewoll- tes Auslösen des Gerätes.

• Nicht im Lieferumfang enthalten Handschutz Achtung! Verletzungsgefahr bei nicht montiertem Handschutz! Gerät nie ohne Handschutz in Betrieb nehmen. Zweihand - Betätigung Die Heckenschere kann nur mit beiden Händen gleichzeitig betätigt werden. Inhaltsverzeichnis Zu diesem Handbuch ..................................................5 Produktbeschreibung ...................................................5 Sicherheits- und Schutzeinrichtungen .........................5 Technische Daten ........................................................7 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 7 Montage .....................................................................10 Bedienung .................................................................10 Reparatur ...................................................................10 WartungundPege ................................................... 11 Hilfe bei Störungen .................................................... 11 Lagerung ...................................................................11 Entsorgung ................................................................11 EG-Konformitätserklärung ........................................12 Garantie .....................................................................12Original-Gebrauchsanleitung

AL-KO Heckenschere Produktübersicht

1 Schneidmesser 6 Safety Kabel* 2 Handschutz 7 Kabelzugentlastung 3 vorderer Griffbügel mit Schalttaste 8 Schrauben Handschutzmontage 4 Wasserwaage 9 Schutzabdeckung Schneidmesser 5 hinterer Griffbügel mit Schalttaste 10 Betriebsanleitung

• Safety Kabel 1,5m nur bei HT 550 Safety Cut Bedeutung der Symbole auf dem Gerät Schutzbrille tragen. Achtung! Besondere Vorsicht bei der Handhabung. Bedienungsanleitung lesen und danach handeln. Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde. Gerät nicht dem Regen aussetzen.7 470518_f HT 440, HT 550

Technische Daten Technische Daten HT 440 Basic Cut HT 550 Safety Cut Leistungsaufnahme 440 W 550 W Messerlänge 440 mm 520 mm Schnittstärke 16 mm 18mm Gesamtgewicht 3,2 kg 3,6 kg Vibrationswerte am Griff * 2,2 m/s² (K = 1,5 m/s²) 2,9 m/s² (K = 1,5 m/s²) Netzspannung 230V-240V / 50Hz 230V-240V / 50Hz Isolationsklasse / II / II Leerlaufhubzahl 3200 m

• Der ausgewiesene Vibrationswert wurde gemäß der Standard-Testmethode gemessen und kann zum Vergleich von Elektrowerkzeugen benutzt werden. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Achtung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Achtung! Gerät nur in technisch einwandfreiem Zustand benutzen! Gerät, Kabel und Stecker vor jedem Gebrauch auf Beschädigungen prüfen, be- schädigte Teile müssen in einer Fachwerkstatt repariert oder ersetzt werden. Achtung - Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden! Achtung - Gefahr durch Strom! Stecker sofort vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde! Achtung! Der Vibrationswert während des Gebrauchs des Elektrowerkzeuges kann sich vom ausge- wiesenen Wert unterscheiden, je nach Einsatz des Gerätes. Achtung! Halten Sie das Elektrowerkzeug nur an den isoliertenGriffächen,dadasSchneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.Original-Gebrauchsanleitung

AL-KO Heckenschere Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Ar- beitsbereiche können zu Unfällen führen Arbeiten Sie mit dem Elektrowerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brenn- bareFlüssigkeiten,GaseoderStäubebenden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeu- ges muss in die Steckdose passen. Der Ste- cker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schla- ges Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektrischen Schlages Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar- fen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska- bel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich ge- eigneten Verlängerungskabels verringert das Ri- siko eines elektrischen Schlages Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be- nutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen Tragen Sie persönliche Schutzaus- rüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, be- vor Sie es an die Stromversorgung an- schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen9 470518_f HT 440, HT 550

Entfernen Sie Einstellwerkzeu- ge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verlet- zungen führen Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in un- erwarteten Situationen besser kontrollieren Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Hal- ten Sie Haare, Kleidung und Handschu- he fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst wer- den Wenn Staubabsaug- und -auffangeinrich- tungen montiert werden können, verge- wissern Sie sich, dass diese angeschlos- sen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Ge- fährdungen durch Staub verringern Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden Ziehen Sie den Stecker aus der Steckdose, be- vor Sie Geräteeinstellungen vornehmen, Zu- behörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbe- absichtigten Start des Elektrowerkzeuges Bewahren Sie unbenutzte Elektrowerkzeu- ge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges be- einträchtigt ist. Lassen Sie beschädigte Tei- le vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu ge- fährlichen Situationen führen Service LassenSieIhrElektrowerkzeugnurvonquali- ziertem Fachpersonal und mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibtOriginal-Gebrauchsanleitung

AL-KO Heckenschere Bedienung Achtung - Verletzungsgefahr! Das Gerät darf nur nach vollständiger Montage betrieben werden! Beachten Sie die Sicherheitshinweise zur Bedienung!

1. Verbinden Sie das Netzkabel mit dem Strom-

2. Umfassen Sie mit einer Hand den vorderen, an-

schließend mit der anderen Hand den hinteren Griffbügel.

3. Drücken Sie beide Schalttasten der Griffbügel

(4) - das Gerät läuft an.

4. Halten Sie während des Arbeitens beide Schalt-

5. Sobald eine Schalttaste losgelassen wird,

schaltet die Heckenschere ab. Arbeitshinweise Immer zuerst beide Seiten einer Hecke und anschließend die Oberseite schneiden. So kann kein Schnittgut in noch nicht bearbeitete Bereiche fallen Die eingebaute Wasserwaage erleichtert einen geraden Schnitt (5) Hecken sollten immer trapezförmig geschnitten werden. Dies verhindert das Auskahlen der un- teren Äste (8) Reparatur Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere AL-KO Servicestellen durchführen Sicherheitshinweise zur Bedienung Gerät immer beidhändig bedienen Örtliche Bestimmungen zum Mindestalter der Be- dienungsperson beachten. Kinder und Personen, die diese Gebrauchsanlei- tung nicht kennen, dürfen das Gerät nicht benut- zen Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kin- der sollten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen. Körper und Kleidung vom Schneidwerk fernhalten Schnittgut nicht bei laufendem Motor entfernen Beim Verlassen / Transport des Gerätes: Gerät ausschalten Netzstecker ziehen Schutzabdeckung aufstecken Gerät nie am Schneidmesser anfassen Gerät nur am Griff tragen Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen Keine andere Versorgungsspannung verwenden Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden Kabel aus dem Schnittbereich fernhalten und im- mer von der Maschine weg führen Montage

1. Befestigen Sie den Handschutz mit beiliegen-

den Schrauben am Gehäuse (1).

2. Führen Sie das Verlängerungskabel durch die

Hilfe bei Störungen Störung Mögliche Ursache Lösung Gerät funktioniert nicht Keine Stromversorgung Haussicherung / Verlängerungskabel prüfen Gerätekabel defekt AL-KO Servicestelle aufsuchen Gerät arbeitet mit Unter- brechungen Verlängerungskabel beschädigt Verlängerungskabel prüfen Ein/Aus Schalter defekt AL-KO Servicestelle aufsuchen Interner Fehler AL-KO Servicestelle aufsuchen Motor läuft, Messer blei- ben stehen Interner Fehler AL-KO Servicestelle aufsuchen Messer werden heiß Fehlende Schmierung Messer leicht ölen Messer stumpf AL-KO Servicestelle aufsuchen Scharten im Messer AL-KO Servicestelle aufsuchen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst. Lagerung Der Messerschutz kann als Halterung für die Heckenschere an der Wand angebracht werden. Auf festen Sitz achten! (7) Gerät immer mit gezogenem Netzstecker lagern Gerät nur mit aufgesteckter Schutzabdeckung la- gern Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern Gerät mit Vorhängeschloss* sichern (6)

• Nicht im Lieferumfang enthalten Entsorgung Ausgediente Geräte, Batterien oder Ak- kus nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recycling- fähigen Materialien hergestellt und entsprechend zu entsorgen. Wartung und Pflege Achtung - Gefahr durch Strom! VorallenWartungs-undPegearbeitenimmer den Netzstecker ziehen! Achtung - Verletzungsgefahr! BeiWartungs-undPegearbeitenamSchneid- messer immer Arbeitshandschuhe tragen!

1. Reinigen Sie nach jedem Einsatz Schneidmes-

ser und Gehäuse mit einer Bürste oder einem Tuch. Kein Wasser und/oder aggressive Reni- gungsmittel verwenden - Korrosionsgefahr!

2. Ölen Sie den Messerbalken mit einem geeigne-

ten Schutzöl leicht ein.

3. Prüfen Sie den festen Sitz aller Schrauben.

4. Kontrollieren Sie das Schneidmesser regel-

mäßig auf Beschädigungen. Bei defektem Schneidmesser oder übermäßigem Verschleiß nächste AL-KO Servicestelle kontaktieren.Original-Gebrauchsanleitung

AL-KO Heckenschere Garantie Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: Sachgemäßer Behandlung des Gerätes Beachtung der Bedienungsanleitung Verwendung von Original-Ersatzteilen Reparaturversuchen am Gerät Technischen Veränderungen am Gerät nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX

gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Män- gelansprüche des Käufers gegenüber dem Verkäufer unberührt. EG-Konformitätserklärung Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anfor- derungenderharmonisiertenEU-Richtlinien,EU-SicherheitsstandardsunddenproduktspezischenStan- dards entspricht. Produkt Elektro-Heckenschere Seriennummer G 2402405 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359Kötz Bevollmächtigter Andreas Hedrich Ichenhauser Str. 14 D-89359Kötz Typ HT 440 Basic Cut HT 550 Safety Cut EU-Richtlinien 2006/42/EG 2014/30/EU 2000/14/EG 2011/65/EG Harmonisierte Normen EN 60745-1 EN 60745-2-15 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 Schallleistungspegel EN ISO 3744 gemessen / garaniert HT 440 99 / 100 dB(A) HT55097/98dB(A) Konformitätsbewertung 2000/14/EG, Anhang V Kötz, 15.07.2016 Wolfgang Hergeth, Managing Director13 470518_fHT 440, HT 550

└──────┘Original-Gebrauchsanleitung

440 Basiccut Art.-Nr. 112679

550 Safetycut Art.-Nr. 112680 411597(2)215 470518_f
