HT 550 - Tagliasiepi AL-KO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HT 550 AL-KO in formato PDF.
| Tipo di prodotto | Tagliasiepi elettrico |
| Marca | AL-KO |
| Modello | HT 550 Safety Cut |
| Consumo di corrente | 550 W |
| Lunghezza della lama | 520 mm |
| Intensità di taglio | 18 mm |
| Peso totale | 3,6 kg |
| Tensione di rete | 230 V - 240 V / 50 Hz |
| Numero di corse a vuoto | 3200 min⁻¹ |
| Livello di pressione sonora (LPA) | 86 dB(A) (K = 1,5 dB(A)) |
| Vibrazioni al livello dell'impugnatura | 2,9 m/s² (K = 1,5 m/s²) |
| Classe di isolamento | II (doppio isolamento) |
| Dispositivi di sicurezza | Comando a due mani, paramani, cavo di sicurezza (1,5 m), foro per lucchetto (5 mm) |
| Manutenzione e pulizia | Pulire la lama con una spazzola o un panno (non usare acqua né detergenti aggressivi), oliare leggermente la barra porta-lama |
| Conservazione | Conservare in un luogo asciutto, fuori dalla portata dei bambini, con la protezione lama inserita |
| Accessori inclusi | Paramani, protezione lama, manuale di istruzioni |
| Utilizzo conforme | Taglio non professionale di siepi, cespugli e arbusti |
Domande frequenti - HT 550 AL-KO
Domande degli utenti su HT 550 AL-KO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliasiepi in formato PDF gratuitamente! Trova il tuo manuale HT 550 - AL-KO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HT 550 del marchio AL-KO.

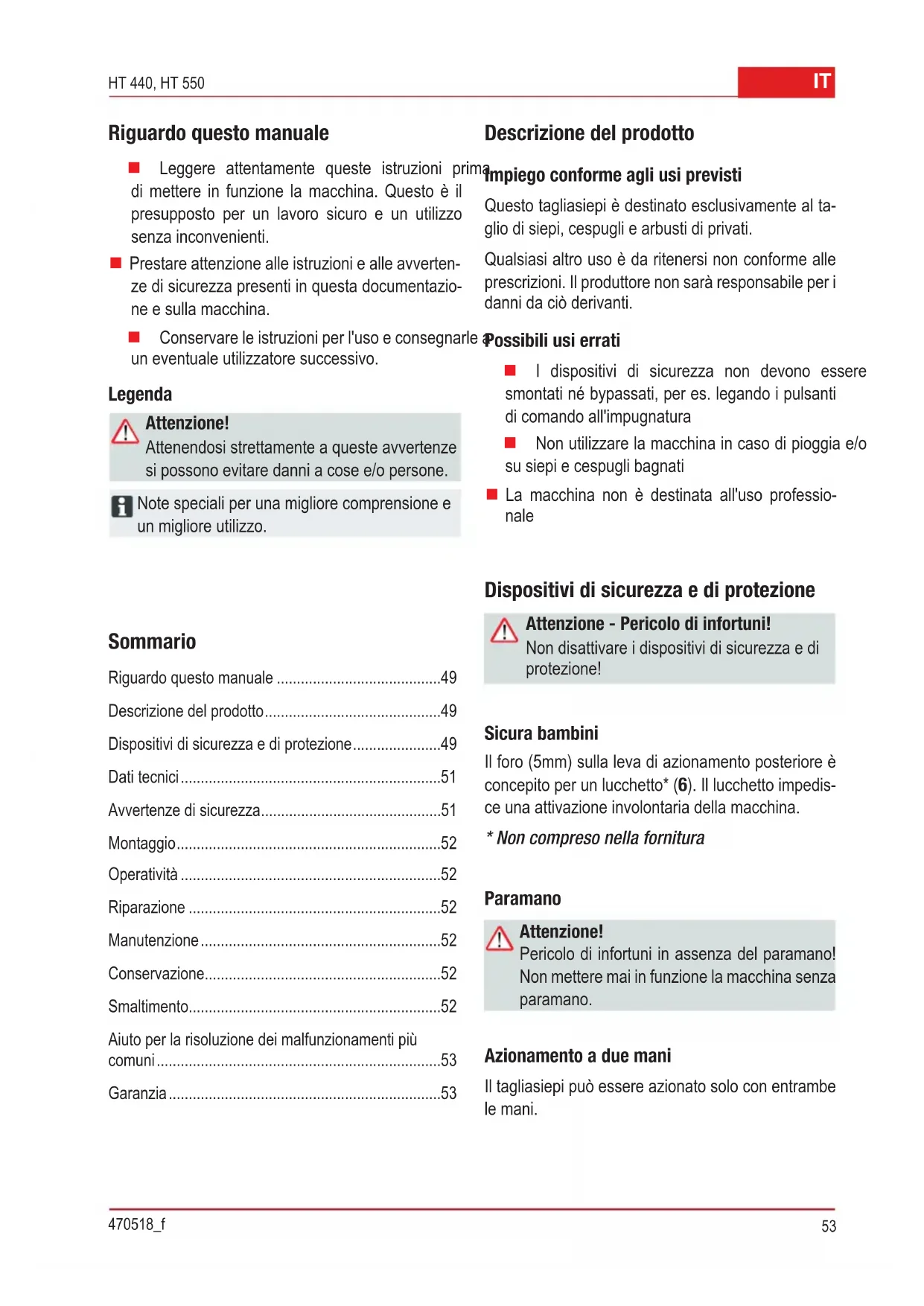

MANUALE UTENTE HT 550 AL-KO
Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo corretto. - Prestare attenzione alle istruzioni e alle avvertenze di sicurezza presenti in questa documentazione e sulla macchina. Conservare le istruzioni per l'uso e consegnarle a un eventuale utilizzatore successivo.
Legenda
Attenzione!
Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e un migliore utilizzo.
Sommario
Riguardo questo manuale 49
Descrizione del prodotto 49
Dispositivi di sicurezza e di protezione 49
Dati tecnici 51
Avvertenze di sicurezza 51
Montaggio 52
Operatività 52
Riparazione 52
Manutenzione 52
Conservazione. 52
Smaltimento. 52
Aiuto per la risoluzione dei malfunzionamenti più comuni. 53
Garanzia 53
Descrizione del prodotto
Impiego conforme agli usi previsti
Questo tagliasiepi è destinato esclusivamente al taglio di siepi, cespugli e arbusti di privati.
Qualsiasi altro uso è da ritenersi non conforme alle prescrizioni. Il produttore non sarà responsabile per i danni che ne derivano.
Possibili usi errati
I dispositivi di sicurezza non devono essere smontati né bypassati, per es. legando i pulsanti di lavoro all'impugnatura.
Non utilizzare la macchina in caso di pioggia e/o su siepi e cespugli bagnati.
La macchina non è destinata all'uso professionale.
Dispositivi di sicurezza e di protezione
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Sicura bambini
Il foro (5 mm) sulla leva di azionamento posteriore è concepito per un lucchetto* (6). Il lucchetto impedisce un'attivazione involontaria della macchina.
- Non compreso nella fornitura
Paramano
Attenzione!
Pericolo di infortuni in assenza del paramano! Non mettere mai in funzione la macchina senza paramano.
Azionamento a due mani
Il tagliasiepi può essere azionato solo con entrambe le mani.
Schema del prodotto
| 1 Lama 6 Safety cable* | ||
| 2 Paramano 7 Dispositivo antistrappo | ||
| 3 Impugnatura anteriore con pulsante di lavoro | 8 | Viti per il montaggio del paramano |
| 4 Livella a bolla 9 Coperturalama | ||
| 5 Impugnatura posteriori con pulsante di co-mando | 10 Istruzioni d'uso | |
- Cavo di sicurezza 1,5 m solo per HT 550 Safety Cut
Significato dei simboli sulla macchina
Indossare occhiali protettivi.
Attenzione! Particolare attenzione durante l'impiego.
Leggere e seguire le indicazioni del Libretto di istruzioni.
Staccare immediatamente la spina dall'alimentazione elettrica, se il cavo è stato danneggiato o tagliato.
Non esporre la macchina alla pioggia.
Dati tecnici
| Dati tecnici HT 440 Basic Cut HT 550 Safety Cut | ||
| Potenza assorbita 440 W 550 W | ||
| Lunghezza lama 440 mm 520 mm | ||
| Potenza di taglio 16 mm 18 mm | ||
| Peso totale 3,2 kg 3,6 kg | ||
| Livello di vibrazioni all'impugnatura 2,2 m/s2(K = 1,5 m/s2) 2,9 m/s2(K = 1,5 m/s2) | ||
| Tensione di alimentazione 230V-240V / 50Hz 230V-240V / 50Hz | ||
| Classe di isolamento | ☐/II | ☐/II |
| Numero di corse a vuoto | 3200 m-1 | 3200 m-1 |
| Livello di pressione acustica LPA | 86 dB (A) (K = 1,5 dB (A)) | 86 dB(A) (K = 1,5 dB (A)) |
- Il valore di vibrazione indicato è stato misurato secondo il tipo standard e può essere utilizzato per il confronto con utensili elettrici.
Indicazioni di sicurezza generali per gli utensili elettrici
Attenzione!
Leggere tutte le indicazioni di sicurezza e le istruzioni.
La mancata osservanza delle indicazioni di sicurezza può causare scosse elettriche, incendi e/o lesioni gravi.
Custodire tutte le indicazioni di sicurezza e le istruzioni per usi futuri.
Attenzione!
Utilizzare la macchina solo in condizioni tecniche perfette! Prima dell'uso controllare che macchina, cavo e spina non siano danneggiati; le parti danneggiate devono essere riparate o sostituite in un'officina specializzata.
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Attenzione - Pericolo corrente elettrica!
Staccare immediatamente la spina dall'alimentazione elettrica, se il cavo è stato danneggiato o spezzato!
Attenzione!
Il valore di vibrazione durante l'uso dell'utensile elettrico può differire dal valore indicato a seconda dell'impiego dell'apparecchio.
Attenzione!
Afferrare l'utensile elettrico solo dalle impugnature isolate, in quanto la lama tagliente potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di rete.
Il contatto della lama tagliente con un cavo sotto tensione mette sotto tensione le parti metalliche dell'apparecchio e può causare una scarica elettrica.
Sicurezza del luogo di lavoro
Mantenere la zona di lavoro pulita e ben illuminata. Il disordine o le zone di lavoro non illuminate possono essere causa di infortuni. Non lavorare con l'utensile elettrico in zone a rischio di esplosione in cui si trovano liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille che possono infiammare la polvere o i vapori. Durante l'uso dell'utensile elettrico, mantenere lontani bambini e altre persone. In caso di distrazione si può perdere il controllo dell'apparecchio.
Sicurezza delle persone
Sicurezza elettrica
La spina di collegamento dell'utensile elettrico deve adattarsi alla presa. Non modificare la spina in alcun modo. Non utilizzare adattatori per spine con utensili elettrici provvisti di protezione di terra. Le spine non modificate e le prese adatte riducono il rischio di scossa elettrica. Evitare il contatto del corpo con superfici collegate a massa quali tubi, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumenta il rischio di scossa elettrica. Mantenere gli utensili elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un utensile elettrico aumenta il rischio di scossa elettrica. Non utilizzare il cavo per altri scopi, ad esempio per trasportare l'utensile elettrico, per appenderlo o per staccare la spina dalla presa. Mantenere il cavo lontano da calore, olio, spigoli taglienti o parti dell'apparecchio in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scossa elettrica.
- Quando si lavora all'aperto con un utensile elettrico, utilizzare solo prolunghe idonee ad ambienti esterni. L'uso di una prolunga idonea ad ambienti esterni riduce il rischio di scossa elettrica. Qualora non fosse possibile evitare di utilizzare l'utensile elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
- Prestare attenzione e badare a ciò che si fa. Mettersi al lavoro con un utensile elettrico usando giudizio. Non utilizzare utensili elettrici quando si è stanchi o sotto l'influsso di droghe, alcol o medicinali. Un attimo di disattenzione nell'uso dell'utensile elettrico può causare lesioni gravi. Indossare un'attrezzatura di protezione personale e sempre occhiali protettivi. Indossando un'attrezzatura di protezione personale come mascherina, scarpe di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'utensile elettrico, si riduce il rischio di lesioni. Evitare la messa in funzione involontaria. Prima di collegare l'utensile elettrico all'alimentazione di corrente, di prenderlo o di trasportarlo, sincerarsi che sia spento. Se si trasporta l'utensile elettrico tenendo il dito sull'interruttore o si collega l'apparecchio acceso all'alimentazione di corrente, possono verificarsi infortuni. Rispettare le disposizioni locali relative all'età minima delle persone che utilizzano l'apparecchio. L'apparecchio non può essere utilizzato dai bambini e da persone che non abbiano fatto l'addestramento. Il dato è iniziato per il bisogno.
- Questo apparecchio non è destinato all'uso da parte di persone (inclusi bambini) con facoltà fisiche, sensoriali o psichiche limitate o prive di esperienza e/o di conoscenze, a meno che non vengano supervisionate da una persona responsabile e che abbiano ricevuto da lei
istruzioni su come utilizzare l'apparecchio. I bambini devono essere controllati per garantire che non giochino con l'apparecchio.
Prima di accendere l'utensile elettrico, rimuovere utensili di regolazione e chiavi per dadi. Un utensile o chiave situato in una parte rotante dell'apparecchio può causare lesioni. Evitare posture innaturali. Assicurarsi di poggiare in modo sicuro sul suolo e mantenere sempre l'equilibrio. In situazioni inattese, ciò consente di controllare meglio l'utensile elettrico. Indossare indumenti adeguati. Non indossare indumenti ampi né ornamenti. Mantenere capelli, indumenti e guanti lontani dalle parti in movimento. Gli indumenti non aderenti, gli ornamenti o i capelli lunghi possono venire afferrati dalle parti in movimento. Se è possibile montare dispositivi per l'aspirazione e la raccolta della polvere, assicurarsi che siano collegati e che vengano utilizzati correttamente. L'impiego di un dispositivo per l'aspirazione delle polveri può ridurre i rischi legati alla polvere.
Uso e maneggio dell'utensile elettrico
Non sovraccaricare l'apparecchio. Utilizzare l'utensile elettrico destinato al proprio lavoro. Con l'utensile elettrico adatto si lavora meglio e con maggiore sicurezza nel campo di applicazione indicato. Non utilizzare utensili elettrici con l'interruttore difettoso. Un utensile elettrico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.
Prima di regolare l'apparecchio, sostituire accessori o mettere da parte l'apparecchio, staccare la spina dalla presa. Questa precauzione impedisce l'avviamento involontario dell'utensile elettrico. Mantenere gli utensili elettrici non utilizzati fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persone che non ne abbiano dimestichezza o che non abbiano letto queste istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. Sottoporre gli utensili elettrici a cure meticolose. Controllare se le parti mobili funzionano correttamente e non restano bloccate e se vi sono parti rotte o danneggiate al punto da compromettere il funzionamento dell'utensile elettrico. Prima di usare l'apparecchio, far riparare le parti danneggiate. Molti infortuni sono causati da utensili elettrici sottoposti a una manutenzione insufficiente. Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio sottoposti a cure meticolose e affiliati si bloccano di meno e sono più facili da usare. Utilizzare l'utensile elettrico, gli accessori, le parti intercambiabili ecc. secondo le presenti istruzioni. Nell'uso, tener conto delle condizioni di lavoro e dell'azione da svolgere. L'uso degli utensili elettrici per applicazioni diverse da quelle previste può portare a situazioni pericolose.
Servizio di assistenza
Affidare la riparazione dell'utensile elettrico solo a personale tecnico qualificato che faccia uso di ricambi originali. In questo modo si garantisce il mantenimento della sicurezza dell'utensile elettrico.
Montaggio
- Fissare il paramano al corpo utilizzando le viti in dotazione (1).
- Passare il cavo di prolunga attraverso il dispositivo antistrappo (2/3).
Operatività
Attenzione - Pericolo di infortuni!
La macchina deve essere azionata solo dopo essere stata completamente montata.
Rispettare le norme di sicurezza per l'uso!
- Collegare il cavo di alimentazione alla rete elettrica.
- Con una mano afferrare l'impugnatura anteriore, con l'altra quella posteriore.
- Premere entrambi i pulsanti di lavoro delle impugnature (4) - la macchina si mette in funzione.
- Durante il lavoro tenere premuti entrambi i pulsanti di comando.
- Non appena un pulsante viene rilasciato, il tagliaiepi si disattiva.
Avvertenze di lavoro
- Tagliare sempre prima i due lati della siepe, successivamente la parte superiore. Così si evita che materiale tagliato cada nell'area più recente da tagliare. La livella a bolla integrata aiuta a eseguire un taglio dritto (5).
Le siepi dovrebbero essere tagliate sempre in forma trapezoidale. Ciò impedisce il diradamento dei rami inferiori (8).
Riparazione
Le riparazioni devono essere eseguite solo da aziende specializzate o dai nostri Centri assistenza AL-KO
Manutenzione
Attenzione - Pericolo corrente elettrica!
Prima di qualunque lavoro di manutenzione e cura scollegare la spina di alimentazione!
Attenzione - Pericolo di infortuni!
Per qualunque intervento di manutenzione e cura della lama, indossare sempre guanti da lavoro!
- Dopo ogni utilizzo pulire sempre la lama e il corpo del tagliasiepi con una spazzola o un panno. Non utilizzare acqua e/o detergenti aggressivi - Pericolo di corrosione!
- Oliare leggermente la barra della lama con un olio protettivo adatto.
- Controllare che tutte le viti siano serrate.
- Controllare regolarmente che la lama non sia danneggiata. Se la lama è guasta o presenta un'usura eccessiva, contattare il Centro assistenza AL-KO più vicino.
Conservazione
La copertura della lama può essere applicata alla parete e usata per riporre il tagliasiepi. Verificare che sia saldamente montato! (7)
- Conservare la macchina sempre con la spina di alimentazione staccata. Conservare la macchina sempre con la copertura di protezione applicata.
Asciugare la macchina e conservarla fuori dalla portata di bambini e persone non autorizzate all'uso. Assicurare la macchina con un lucchetto* (6). *Non compreso nella fornitura.
Smaltimento
Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!
Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.
Aiuto per la risoluzione dei malfunzionamenti più comuni
| Malfunzionamento Possibili cause Soluzione | ||
| La macchina non funziona | Nessuna alimentazione elettrica | Controllare la valvola di sicurezza / la pro-lunga |
| Cavo della macchina guasto Consultare un Centro assistenza AL-KO | ||
| La macchina funziona irregularmente | Prolunga danneggiata Controllare la prolunga | |
| Interruttore on/offGUasto Consultare un Centro assistenza AL-KO | ||
| Guasto interno Consultare un Centro assistenza AL-KO | ||
| Il motore è accesso, ma lalama rimane fermo | Guasto interno Consultare un Centro assistenza AL-KO | |
| Lalama si surriscalda Assenza di lubrificazione Oliare leggermente lalama | ||
| Lama senza filo Consultare un Centro assistenza AL-KO | ||
| Intaccature nellalama Consultare un Centro assistenza AL-KO | ||
In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UE armonizzate, degli standard di sicurezza UE e degli standard specifici del prodotto.
Prodotto
Tagliaiepi elettrico
Numero di serie
G 2402405
Tipo
HT 440 Basic Cut
HT 550 Safety Cut
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kotz
Direttive UE
2006/42/CE
2014/30/UE
2000/14/CE
2011/65/UE
Delegato
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kotz
Norme armonizzate
EN 60745-1
EN 60745-2-15
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Livello di potenza acustica
EN ISO 3744
misurato / garantito
HT 440
99/100 dB(A)
HT 550
97/98 dB(A)
Valutazione di conformità
2000/14/EG, Appendice V
Kotz, 15.07.2016
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione.
Il periodo di garanzia dipende dalle leggi del paese in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
utilizzo corretto della macchina rispetto delle istruzioni per l'uso impiego di ricambi originali
tentativi di riparazione sulla macchina modifiche tecniche alla macchina
impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)
Sono esclusi alla garanzia:
danni alla vernice riconducibili alla normale usura
particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X) motori a combustione - Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino.
La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
