Typ produktu	Soundbar
Marka	Samsung
Model	HW-Q600C / HW-Q610GC
Wymiary (S x W x G)	1030,0 x 57,0 x 105,0 mm
Waga	3,8 kg (Soundbar), 5,5 kg (subwoofer)
Zasilanie	Adapter AC/DC (24 V, 5,5 A)
Pobór mocy w trybie czuwania	2,0 W
Moc wyjściowa znamionowa (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Moc wyjściowa znamionowa (subwoofer)	160 W
Obsługiwane formaty audio	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanałów
Łączność	HDMI (eARC/ARC), optyczny, Bluetooth, USB (5V/0,5A)
Tryby dźwięku	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Funkcje specjalne	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Aktualizacja oprogramowania	Przez USB (plik .bin)
Temperatura pracy	od +5°C do +35°C
Wilgotność pracy	10 % ~ 75 %
Subwoofer bezprzewodowy	Model PS-WC67B, automatyczne połączenie
Zestaw głośników tylnych (opcjonalny)	SWA-9200S (sprzedawany osobno)
Konserwacja	Czyścić miękką, suchą szmatką; unikać wody i rozpuszczalników
Bezpieczeństwo	Nie otwierać obudowy; odłączyć podczas burzy; zapewnić odpowiednią wentylację
Możliwość naprawy	Brak części naprawialnych przez użytkownika; skontaktować się z wykwalifikowanym serwisem

Często zadawane pytania - HW-Q600C SAMSUNG

Jak podłączyć soundbar do telewizora?

Użyj kabla HDMI (obsługa eARC/ARC) lub kabla optycznego. W przypadku Bluetooth naciśnij przycisk PAIR na pilocie i wybierz Soundbar Q6C-Series w ustawieniach Bluetooth telewizora.

Soundbar nie włącza się, co robić?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony zarówno do soundbaru, jak i do gniazdka ściennego. Jeśli problem nadal występuje, odłącz i ponownie podłącz zasilanie.

Jak ustawić głośność subwoofera?

Użyj przycisku WOOFER na pilocie, aby ustawić poziom od -12 do +6. Domyślnie jest ustawiony na 0.

Co zrobić, jeśli dźwięk jest opóźniony w stosunku do obrazu?

Naciśnij przycisk Sterowanie dźwiękiem, aby wybrać SYNC, a następnie dostosuj opóźnienie dźwięku od 0 do 300 milisekund za pomocą przycisków Góra/Dół. To ustawienie nie jest dostępne w trybie USB ani BT.

Czy mogę podłączyć napęd USB?

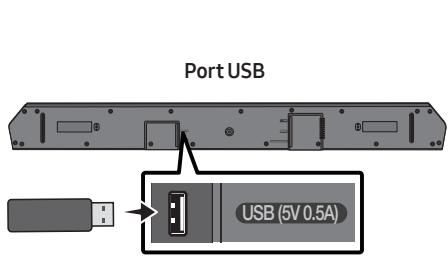

Tak, podłącz napęd USB do portu USB (5V/0,5A) znajdującego się pod soundbarem, a następnie wybierz źródło USB. Soundbar odtwarza pliki MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

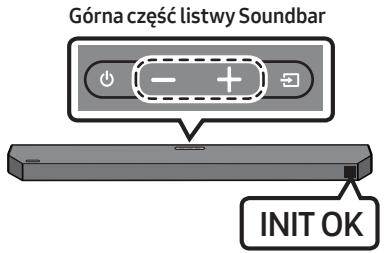

Jak zresetować soundbar?

Włącz soundbar, a następnie naciśnij jednocześnie przyciski - i + (głośność) na obudowie przez co najmniej 5 sekund. Na wyświetlaczu pojawi się INIT OK, a wszystkie ustawienia wrócą do wartości fabrycznych.

Subwoofer nie wydaje żadnego dźwięku, co sprawdzić?

Upewnij się, że dioda LED z tyłu subwoofera świeci na stałe niebiesko. Jeśli miga lub jest czerwona, wykonaj ręczne połączenie: przytrzymaj przycisk ID SET z tyłu subwoofera przez 5 sekund, a następnie przycisk Góra na pilocie przez 5 sekund.

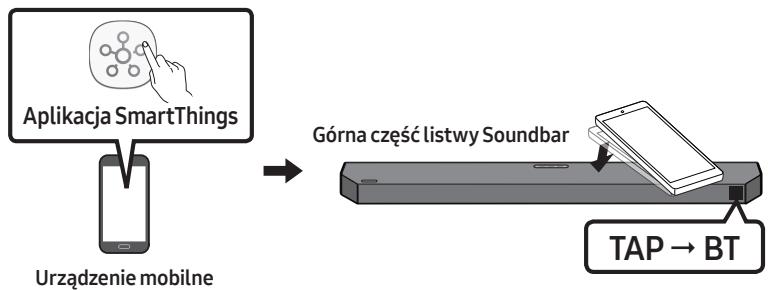

Jak korzystać z funkcji Tap Sound?

Ta funkcja jest dostępna na urządzeniach mobilnych Samsung z systemem Android 8.1 lub nowszym. Włącz ją w aplikacji SmartThings, a następnie stuknij soundbar swoim telefonem, aby przesyłać dźwięk.

Soundbar wyłącza się sam, czy to normalne?

Tak, funkcja Auto Power Down wyłącza soundbar po 18 minutach bez sygnału audio w trybie D.IN, HDMI, BT lub USB. Aby go włączyć ponownie, naciśnij przycisk zasilania.

Czy mogę zaktualizować oprogramowanie soundbara?

Tak, pobierz plik aktualizacji ze strony Samsung, skopiuj go na pamięć USB (format FAT32, bez plików muzycznych), podłącz ją do portu USB soundbara, a następnie wybierz źródło USB. Proces wyświetla się: UPGR ➔ B ➔ DONE ➔ BYE.

INSTRUKCJA OBSŁUGI HW-Q600C SAMSUNG

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu firmy Samsung.

4	PRZESTROGA RYZYKO PORAŽENIA PRADEM ELEKTRYCZNYM. NIE OTWIERAĆ	!
5	Ten symbol oznacza wysokie napiȩcie w骁dku urzadzenia. Dotykanie jakichkolwiek wewnétrznych czȩsci produktu jest niebepezpieczne.
!	Ten symbol oznacza,ź do urzadzenia dołączono dokumentacja zawierȩća zażne informacja na temat和他的 obstugi i konserwacje.
	Produkt klasy II: Ten symbol oznacza,ź nie jest konieczne połęczenie obudowy urzadzenia z przyzewodem ochronym (uziem引擎). Jeźlikiego symbolism nie ma na urzadzeniu z przyzewodem zasilajȩcym, urzadzenia MUSI sącie niedzwodne uziemienie.
	Napiȩcie prȩdu przyemienego: Ten symbol oznacza,ź napiȩcieznamionowym jest napiȩcie prȩdu przyemienego.
	Napiȩcie prȩdu stałego: Ten symbol oznacza,ź napiȩcieznamionowym jest napiȩcie prȩdu stałego.
	Przestroga,NSEZY zapoznać są z instrukcją obstugi: Ten symbol oznacza zalecenie zapoznania są z odgowiednim dokumentem w celu uzyskania przyez uzytkownika dalszych informacja zwstawanych z bezpieczność stwem.

OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA

• ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.
• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.
• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyjąć wtyczkę z gniazda sieciowego. Należy zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

ŚRODKI OSTROŻNOŚCI

1. Upewnij się, że domowa sieć zasilająca prądem zmiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identyfikacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu), zachowując wystarczająco dużo miejsca na dopływ powietrza 7-10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeśli nie ma być używane przez dłuższy czas.
2. Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.
3. Jednostki nie należy wystawiać bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.
4. Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przyniesienia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.
5. Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

PRZESTROGA: W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

SPIS TREŚCI

01 Sprawdzanie komponentów 6 02 Opis produktu 7

Panel przedni / panel górny listwy Soundbar Panel dolny listwy Soundbar 8

03 Korzystanie z pilota 9

Wkładanie baterii przy użyciu pilota (2 baterie typu AAA) 9 Obsługa pilota zdalnego sterowania 9 Używanie ukrytych przycisków (więcej niż jedna funkcja) 13 Dane wyjściowe dla różnych trybów efektów dźwiękowych 13 Regulacja głośności listwy Soundbar za pomocą pilota telewizora 14

04 Podłączanie listwy Soundbar 15

Podłączanie zasilania elektrycznego 15 Podłączanie zestawu tylnych głośników bezprzewodowych Samsung do listwy Soundbar 18

05 Łączenia z TV 19

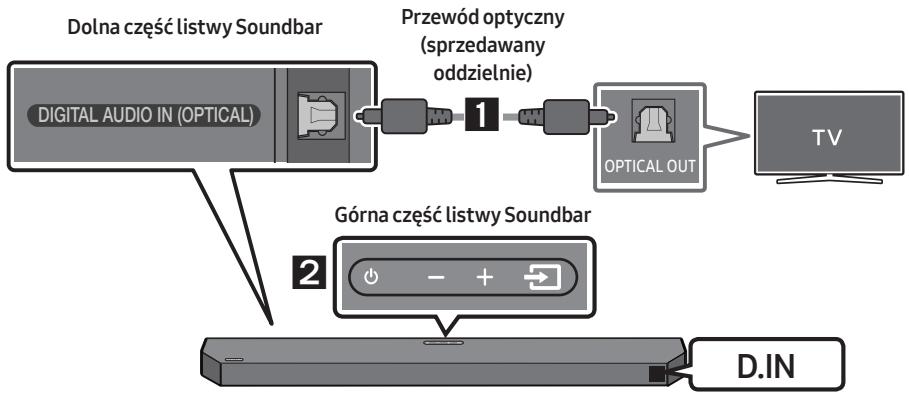

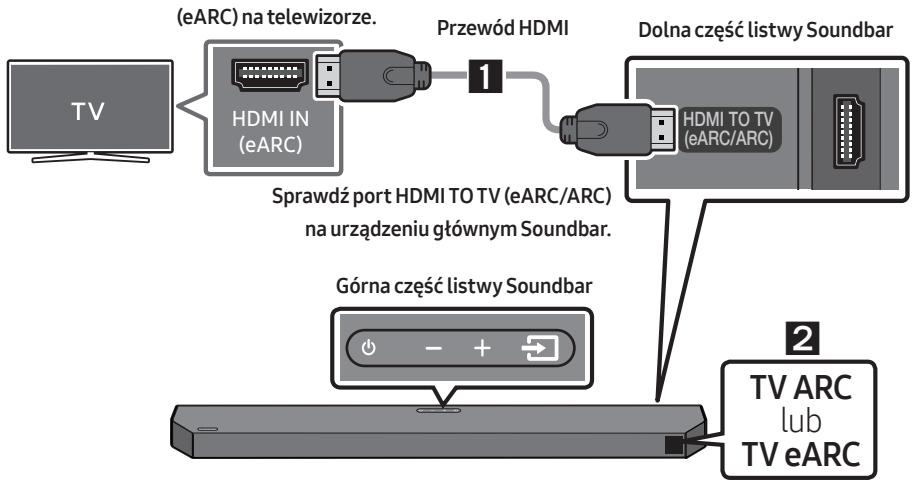

Metoda 1. Łączenie przez [HDMI] 19 Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego 21 Metoda 3. Połączenie przez Bluetooth 23

06 Podłączanie do urządzenia zewnętrznego 25

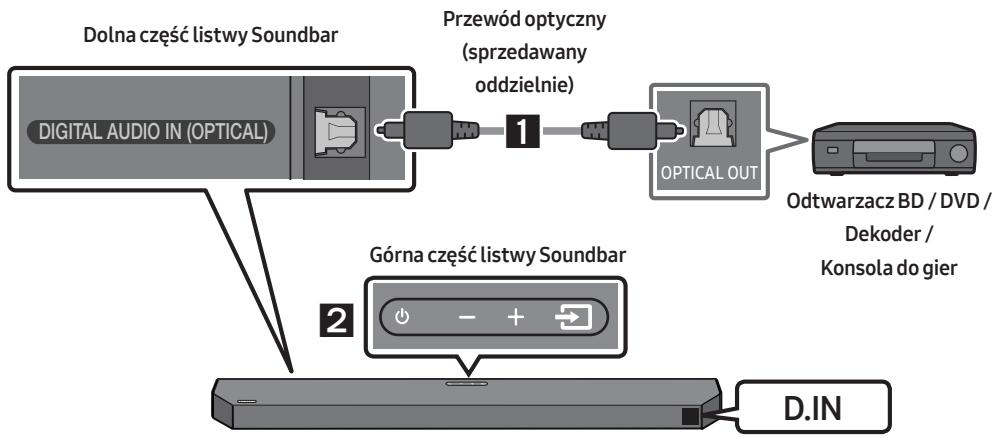

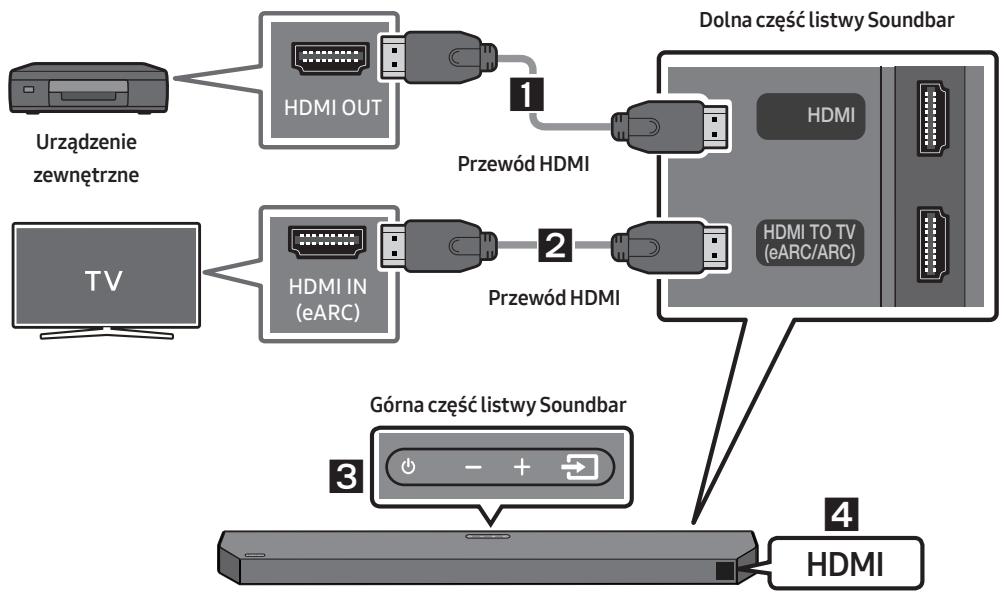

Metoda 1. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI (możliwość dekodowania i odtwarzania dźwięku w formacie Dolby Atmos®/DTS:X) 25 Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego 26

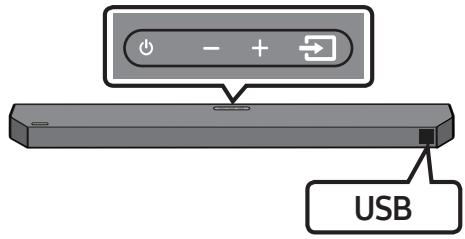

07 Podłączanie pamięci USB 27 08 Podłączanie do urządzenia przenośnego 28

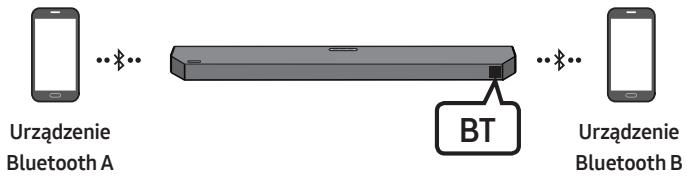

Połączenia przez Bluetooth 28 Korzystanie z funkcji Tap Sound 32

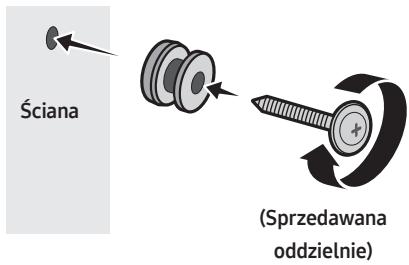

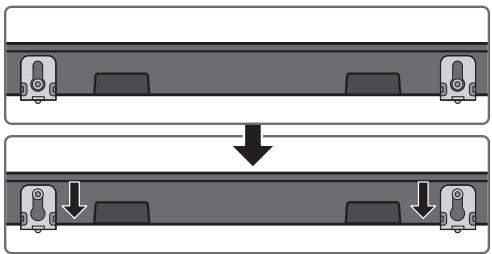

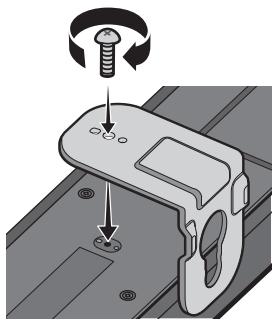

09 Montowanie wspornika ściennego 33

Środki ostrożności przy instalacji 33 Komponenty montażowe 33

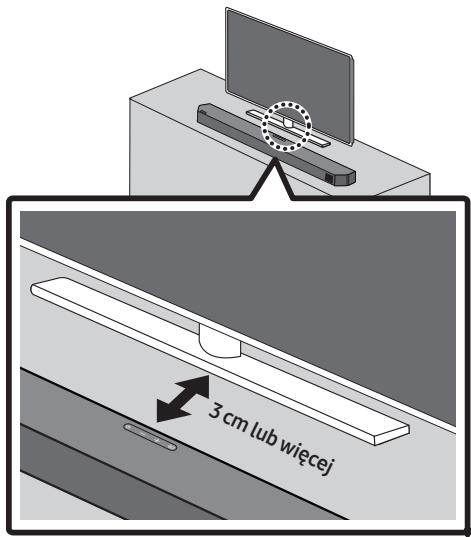

10 Instalacja listwy soundbar przy telewizorze 35 11 Aktualizacja oprogramowania 36

Aktualizacja za pośrednictwem pamięci USB 36 Resetowanie 37

12 Rozwiązywanie problemów 38 13 Licencje 40 14 Informacja o licencji Open Source 41 15 Ważne informacje dotyczące obsługi serwisowej 41 16 Dane techniczne i uwagi 42

Dane techniczne 42

01 SPRAWDZANIE KOMPONENTÓW

Urządzenia główne Soundbar

Głośnik niskotonowy

Pilot zdalnego sterowania / Baterie

Przewód zasilający (Głośnik niskotonowy, Soundbar)

Zasilacz transformatorowy (Soundbar)

Przewód HDMI

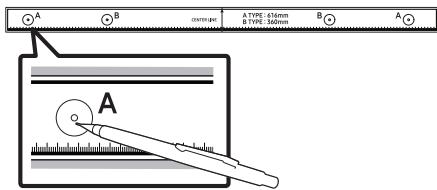

Szablon do montażu na ścianie

Śruba mocująca

Wspornik do montażu na ścianie

Śruba

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: Dolna część urządzenia głównego Soundbar)
• W celu zakupu dodatkowych komponentów lub w przypadku kontaktu z Centrum Serwisowym firmy Samsung lub Działem Obsługi Klienta firmy Samsung.
• Więcej informacji na temat montażu naściennego znajdziesz na stronie 33.
• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.
• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji.

02 OPIS PRODUKTU

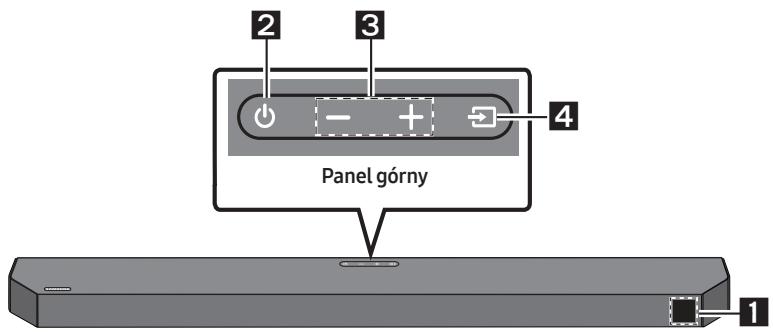

Panel przedni / panel górny listwy Soundbar

1	Wyświetlacz Wyświetla stan produktu oraz bieśćtryb.
2	Przycisk®(Zasilanie) Wędzania i wyłączanie zasilania. • Funkcja Auto Power Down Urȩdzenia wyłącza są automatycznie w(ndapestujacych sytuacjach. - Tryb D.IN / HDMI / BT / USB: Jeźeli przyez 18 minut nie zostanie odebranyźaden sygnat audio.
3	Przycisk — + (Głósnosci) Regulacja glówność. • Poziom glówność jest wyświetlany na przechnim wyświetlaczu listwy Soundbar podczas regulACCi główność.
4	Przycisk®(Zhódto) Wybor trybu zhódta wejscia.
	Tryb wiejscia	Wyświetlacz
	Optyczego	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatyczna konwersja)
		D.IN → TV ARC (Automatyczna konwersja)
	HDMI	HDMI
	Tryb BLUETOOTH	BT
	Tryb USB	USB
	• Aby uruchomicźtryb „BT PAIRING", zmień zȩ绑定 to na tryb „BT“, a(ndapestnej nacijsnij i przytrzymaj przycisc®(Zhódto) przyze ponaśd 5 sekund.

• Tryb jest obsługiwany, gdy funkcja eARC jest włączona w ustawieniach telewizora.
• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.
• Po włączeniu zasilania urządzenia nastąpi 4-5 sekundowe opóźnienie przy odtworzeniu dźwięku.
• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z listwy Soundbar, przejdź do menu Ustawienia dźwięku telewizora i zmień opcję głośnika telewizora na Zewnętrzne.

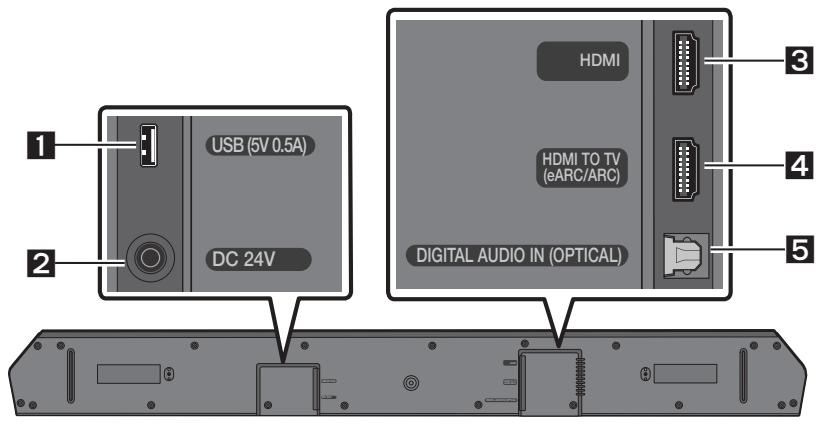

Panel dolny listwy Soundbar

1	USB (5V 0.5A) Podlącz tutuj dysk USB, aby za pomoczą gołyznika Soundbar odtwarzać pliki muzychne zapisane na dysku USB. (Wiȩcej informacijni na stronie 27)
2	DC 24V (Wejscie na zasilacz) Słuź do podlączenia zasilacza transformatorowej. (Wiȩcej informacijni na stronie 15)
3	HDMI Słuź do jeder克斯négo odbierania sygnatów audio i video za pomoczą przyzewodu HDMI. Podlącz do wejscia HDMI urzędzenia zewétrznégo. (Wiȩcej informacijni na stronie 25)
4	HDMI TO TV (eARC/ARC) Słuź do podlączenia do gniażda HDMI IN (eARC) w televizorze. (Wiȩcej informacijni na stronie 19)
5	DIGITAL AUDIO IN (OPTICAL) Słuź do podlączenia urzędzenia zewétrznégo do cyfrowego wyjscia audio (optycznégo). (Wiȩcej informacijni na stronie 26)

• Podczas odłączania przewodu zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij za przewód.
• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.

03 KORZYSTANIE Z PILOTA

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA)

Zsuń tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AAA (1,5 V), sprawidłowo orientując ich bieguny. Wsuń z powrotem tylną pokrywę.

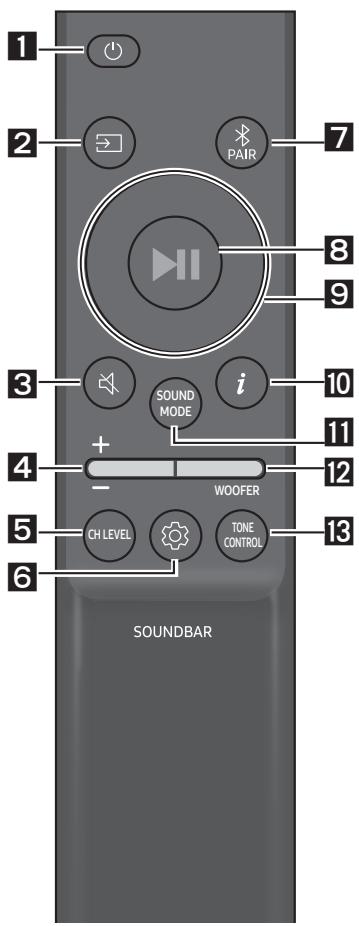

Obsługa pilota zdalnego sterowania

1	Zasilanie	Wącza i wythagzca system Soundbar.
2	Śródló	Naciśnij, aby wybrać zródló podȩczzone do systemu Soundbar.
3	Wycisz	Naciśnij przycisk wycieszyski (Wycisz), aby wythagy)c wyciszenie. Naciśnij go ponownie, aby wythagysz)c wyciszenie.
4	Głowosność	Naciśnij przycisk w gole lub w dót, aby wyregulować goźnosć. • Wycisz Naciśnij przycisk Głowosność, aby wyciszycdźwięk. Naciśnij go ponownie, aby przyworćci dźwięk.

5	CH LEVEL CH LEVEL	Naciskajć przycisk,MZNA wyregulować głowosność kaźdego z głowosników. •Naciśnj przycisk,aby ustawić opcję CENTER LEVEL lub TOP LEVEL i wyregulować poziom głowosnośćmiędzy -6 a +6 za pomocą przycisków Góra/Dót. •Ustawienie REAR LEVEL jest obstugiwane,nejsole tylne głowosniki (sprzemawane oddzielnie)są podłaczone. Poziom głowosnośćREAR LEVELMZNA wyregulować między -6 a +6 za pomocą przycisków Góra/Dót.
6	Kontrola dzwiedzku	Naciskajć przycisk,MZMZUSZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZUZ
		VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Ten tryb ustatwa zrozumienie dialogów w filmach i w telewizji. - NIGHT MODE ON/OFF Ten tryb jest zoptymalizowy pod kątem oglądania w nocy. Ustawenia są dostosowane tak,aby głowosnośćbyta niska,ale dialogi pozostawaty wyraźne. - SYNC Jezli obraz w televizorze nie jest zsychronizowy z dzwiekiem emitowanym przyez listwo Soundbar, narciszć przycisk®(Kontrola dzwiedzku)i wybrać opcję SYNC,a nastepnie ustawić opozznienie dzwieku w zakresie 0 do 300 milisekund za pomoczą przycisków Góra/Dót.(Funkcja niedostepna w trybie „USB“ lub „BT“). - VIRTUAL ON/OFF Funkcje Dolby VirtualMZNA przyte污染防治cy między ustawieniami ON/OFF. •Opcjć dzwiedzku VOICE ENHANCE, NIGHT MODE i VIRTUALMZNA przyte污染防治cy między ustawieniami ON/OFF za pomoczą przycisków Góra/Dót.(Opcjá VIRTUAL nie jest dostepna w trybach „USB“ i „BT“). •Naciść i przytrzymaNczyczć (Kontrola dzwiedzku) przyez okato 5 sekund,aby ustawić dzwiedzku dla kaźdego pasma czestotliwość. Opcjć do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz Lewo/Prawo przycisk, a dla kaźdej z nichMZNA wybrać ustawienie od -6 do +6 Góra/Dót przycisk. (Naleź upewnić sie,że tryb dzwiedzku jest ustawiony na „STANDARD“).

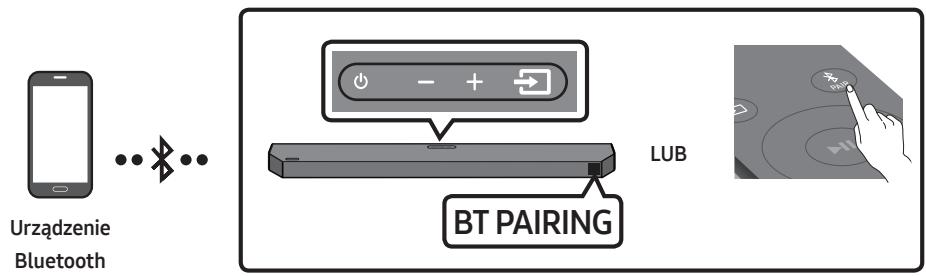

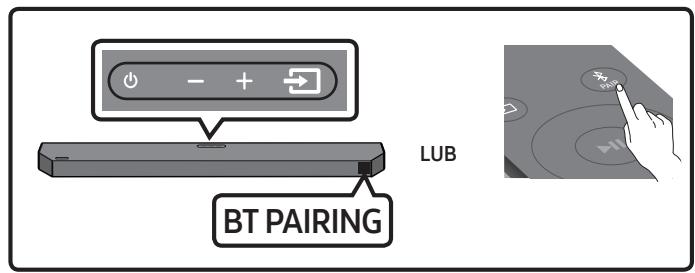

7	PAIRBluetoothPAIR	Ustaw Soundbar w trybie parrowania Bluetooth. Naciśnj przycisk®PAIR i przyczekaj na wyświetlenie ekranu „BT PAIRING“, aby nawiȩzać połączenia z nowym urzadzeniem Bluetooth.
8	Odtwarzanie /Pauza	Odtwarzanie muzykiMZNA rownież Rozpoczność lub zatrzymaNczyprzej naziśćcie przycisku.
9	Góra/Dót/Lewo/Prawo	Naciść wskazane obszary, aby wybrać opcie Góra/Dót/Lewo/Prawo.
10	iInformacja	Naciść obszary Góra/Dót/Lewo/Prawo na przycisku, aby wybrać lub ustawić fungcje. PowtarzanieAby uzyć funkcjów potarzania w trybie „USB“, naciść przycisk Góra.Zmiana utworuNaciść przycisk Prawo, aby wybrać nastepny plik muzychnych. Naciść przycisk Lewo,aby wybrać poprzejne plik muzychnych.ID SETNaciść i przytrzymaj przycisk Góra przyze 5 sekund, aby zakończyć ustawianieidentyfikatorza za pomocamy przycisku ID SET (podczas podȩczania bezprzemowych subwoofera lub bezprzemowych tylnych).
11	SOUND MODESOUND MODE	Naciść przycisk, aby wyȩwietlic informacje o aktywniej fungcji lub dostepnym kodeku.NaciskAACrxyz, można wybrać zędany tryb dźwięku.SURROUND SOUND→GAME PRO→ADAPTIVE SOUND→STANDARD- SURROUND SOUNDZapewnia szersze pole akustycznie niedustawienia standardowe.- GAME PROZapewnia stereoskopowy dźwięk, króry zapewnia lepsze wrażenia podczas gry.- ADAPTIVE SOUNDAnalizuJE zawartość w czasie rzechywistym i automatycznie zapewnia optymalnpole akustycznie w oparciu o cechy sygnatu.- STANDARDOryginalny dźwięk.DRC (Dynamic Range Control)UzmIoWiá dynamiczne sterowania brzmieniem dźwięku w standardzie Dolby Digital.Aby wączyć lub wączyć funkcję DRC (dynamiczne sterowania brzmieniem), naciść i przytrzymaj przycisk SOUND MODE przyze ponad 5 sekund, gdy gośnik Soundbar jestwyȩczony. Gdy wączona jest funckca DRC, redukowane są gośne dźwięki (dźwiękoizable byćznieksztatconi).Bluetooth PowerThis feature automatically turns the Soundbar on when it receives a connectionrequest from a previously connected TV or Bluetooth device. The setting is On bydefault.- Press and hold the SOUND MODE button for more than 5 seconds to turn off theBluetooth Power function.
12	WOOFER POZIOM WOOFER (BAS)	Naciśnij przycisk w gorne lub w dót, aby wyregulować poziom goływość gołytnika niskotonowej (basowej) do wartosci -12 lub od -6 do +6. Naciśnij przycisk, aby ustawić poziom goływość gołytnika niskotonowej (basowej) na 0 (ustawuminium domyjsne).
13	TONE CONTROL TONE CONTROL	NaciskAAC przycisk,ość wyregulować goływość wysokich i niskich tonów. • Naciśnij przycisk, aby ustawić opcję TREBLE lub BASS i wyregulować poziom goływość międź -6 a +6 za pomoczą przycisków Góra/Dót. Gdy poziom niskich tonów zostanie zmiezenia, poziom gołytnika niskotonowej zostanie do niego odypowiednio dostosowyany.

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie	Funkcja
WOOFER (Góra)	Wączenia/wyȩczenie funkcjki Pilot do televizora (tryb czuwania)	Strona 14
Lewo	Wączanie/wyȩczanie automatycznégo poȩczenia TV (Gotowość na BT)	Strona 24
Góra	ID SET	Strona 11
(Kontrola dźwięku)	EQ 7-pasmowy	Strona 10
SOUND MODE	DRC ON/OFF (tryb czuwania)	Strona 11
	Bluetooth Power	Strona 11

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Efekt		Wejoscièe	Wyjoscièe
			Tylko z subwooferem	Z subwooferem i bezprzewodwym zestawem tylnego głowŚnika
SOUND MODE	SURROUND SOUND	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	GAME PRO	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	ADAPTIVE SOUND	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	STANDARD	2.0 kan	2.1 kan	2.1 kan
		5.1 kan	3.1 kan	5.1 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan

• Zestaw głośników bezprzewodowych firmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.
• Gdy źródłem wejściowym jest Dolby Atmos®, DTS:X, konfiguracja z wyłącznie głośnikiem niskotonowym zapewnia dźwięk 3.1.2, natomiast konfiguracja z głośnikiem niskotonowym i zestawem bezprzewodowych głośników tylnych zapewnia dźwięk 5.1.2.
• Tylne głośniki nie emitują dźwięku dla wyjścia 2-kanałowego, gdy włączony jest tryb STANDARD. Aby włączyć dźwięk z tylnych głośników, należy zmienić tryb efektu na SURROUND SOUND.

Regulacja głośności listwy Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar za pomocą pilota telewizora.

• Ta funkcja działa z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) są obsługiwane.
• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięk był emitowany przez głośnik zewnętrzny.
• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Wyłączyć listwę Soundbar.
• Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund. Każde naciśnięcie przycisku WOOFER i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „OFF-TV REMOTE" (tryb domyślny), „SAMSUNG-TV REMOTE", „ALL-TV REMOTE".

Przycisk na pilocie	Wyświetlacz	Stan
5 Sec	(Tryb domyślny) OFF-TV REMOTE	Pilot televizora jest wyłączony.
5 Sec	SAMSUNG-TV REMOTE	Pilot na podczerwoń televizora Samsung jest wȩczony.
5 Sec	ALL-TV REMOTE	Pilota na podczerwoń televizora innej firmy jest wȩczony.

04 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania elektrycznego

Za pomocą przewodów zasilających podłącz głośnik niskotonowy i listwę Soundbar do gniazdek elektrycznych w następującej kolejności:

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: Dolna część urządzenia głównego Soundbar)
• Podłącz przewód zasilający do subwoofera.
• Podłącz przewód zasilający do zasilacza transformatorowego. Podłącz zasilacz transformatorowy (z przewodem zasilającym) do listwy Soundbar.
• Podłącz zasilanie do listwy Soundbar i subwoofera.
• Najpierw podłącz zasilanie do subwoofera. Subwoofer zostanie automatycznie połączony z listwą Soundbar podczas jej uruchamiania.

• Zasilacz transformatorowy musi leżeć płasko na stole lub na podłodze. Jeśli zasilacz transformatorowy zostanie powieszony przewodem sieciowym skierowanym w górę, do wnętrza zasilacza mogą dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.
• W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.

Przed wykonaniem poniższej procedury podłączenia ręcznego:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.
• Upewnić się, że listwa Soundbar jest włączona.

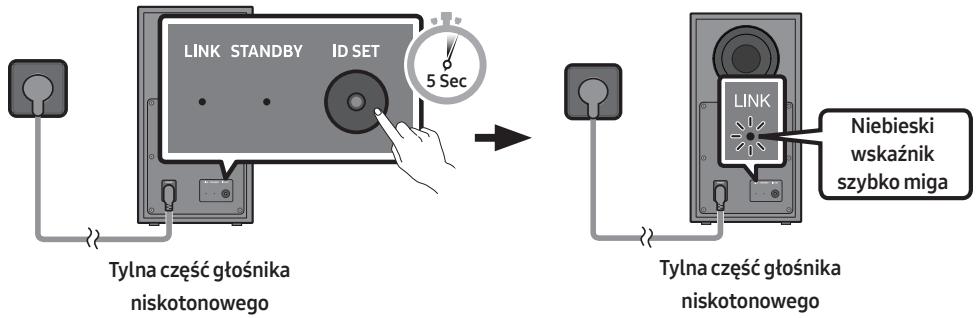

• Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

Czerwony wskaźnik z tyłu głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać.

1. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.
2. Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.
3. Listwa Soundbar wyłączy się automatycznie po ustawieniu identyfikatora za pomocą przycisku ID SET.

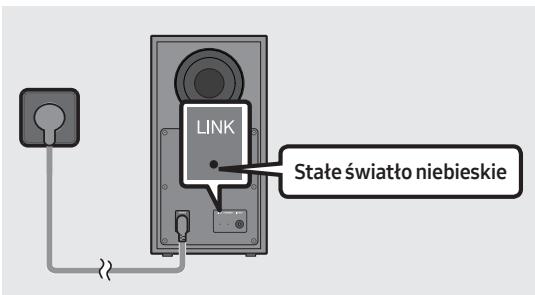

1. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało zakończone).

Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a bezprzewodowym głośnikiem niskotonowym zostanie nawiązane połączenie.

Diody LED z tyłu głośnika niskotonowego

LED	Stan	Opis	Rozwiązanie
Niebieski LINK STANDBY ID SET	Wączone	Urȩdzenia podȩczono prawnietowo (dziaty w zwykty spośb)	-
	Dioda miga	Odzyskiwanie poȩczenia	Sprawź,czy przywość zasilajność jest prawnietowo podȩczony do glównej listwy Soundbar lub odczekaj 5 minut. Jeźli kontrlka nie przystania mijać, spróbuj podȩczyć glównik niskotonowy/YYYY园区. znajduje są na stronie 16.
Czerwony LINK STANDBY ID SET	Wączone	Czuwanie (z wyȩczonym urȩdzeniem glównym Soundbar)	Sprawź,czy przywość zasilajność jest poprawnie podȩczony do urȩdzenia glównego Soundbar.
		Podȩczenie nie powiodto są	Podȩcz ponownie.Instrukcje dotyczość podȩczania/YYYY园区 znajduje są na stronie 16.
Czerwony i niebieski LINK STANDBY ID SET	Dioda miga	Nieprawnietwo danejanie	Skontaktuj są z Centrum Serwisowym firmy Samsung — dane kontaktowy znajduje są w nimiejszym podȩczniku.

UWAGI

• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenia i odłączyć przewód zasilający.
• Jeśli jednostka główna zostanie wyłączona, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a wskaźnik diody LED trybu STANDBY z tyłu zamiga kilka razy na niebiesko, po czym zacznie świecić na czerwono.
• W przypadku korzystania z urządzenia używającego tej samej częstotliwości w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerwanie dźwięków.
• Maksymalna odległość przesyłu sygnału bezprzewodowego wynosi 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między listwą Soundbar a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

PRZESTROGA

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.
• Aby zapewnić najwyższą jakość dźwięku, należy upewnić się, że w obszarze bezprzewodowego subwoofera i bezprzewodowych głośników tylnych (sprzedawanych oddzielnie) nie znajdują się przeszkody.

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung do listwy Soundbar

Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-9200S - sprzedawany osobno).

Szczegółowe informacje dotyczące połączenia są dostępne w instrukcji obsługi zestawu tylnego głośnika bezprzewodowego Samsung.

05 ŁĄCZENIE Z TV

Metoda 1. Łączenie przez [HDMI]

Podłączanie telewizora, który obsługuje HDMI ARC/eARC (kanał zwrotny audio / ulepszony kanał zwrotny audio)

PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Aby połączyć telewizor i listwę Soundbar za pomocą kabla HDMI, należy skorzystać z gniazda z oznaczeniem ARC lub eARC. W przeciwnym razie dźwięk z telewizora nie będzie odtwarzany. Zalecany przewód to High-Speed HDMI Cable with Ethernet.
• Podczas podłączania telewizora, który obsługuje funkcję eARC, na wyświetlaczu pojawi się komunikat „TV eARC” i będzie słychać sygnał dźwiękowy.
• Funkcja ARC/eARC obsługuje Dolby Atmos®/DTS:X.

Sprawdź port HDMI IN (ARC) lub

1. Podłącz przewód HDMI do włączonego systemu Soundbar oraz do telewizora, jak pokazano na rysunku.
2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” lub „TV eARC” i system rozpocznie odtwarzanie dźwięku z telewizora.
3. Funkcja "TV eARC" jest wyświetlana, kiedy jest włączona w ustawieniach telewizora.
4. Aby połączyć za pomocą funkcji eARC, funkcja eARC musi być włączona w menu telewizora. Szczegółowe informacje na temat tych ustawień można znaleźć w instrukcji obsługi telewizora. (Na przykład telewizor Samsung: Strona główna → Menu → Ustawienia → Wszystkie ustawienia → Dźwięk → Ustawienia eksperckie → Tryb HDMI-eARC (Auto))
5. Jeśli dźwięk telewizora jest niesłyszalny, naciśnij przycisk (Źródło) na pilocie lub w górnej części listwy Soundbar, aby przełączyć na tryb "D.IN". Na wyświetlaczu pojawiają się kolejno komunikaty "D.IN" i "TV ARC" lub "TV eARC", i rozpoczyna się odtwarzanie dźwięku telewizora.
6. Jeśli informacja "TV ARC" lub "TV eARC" nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, sprawdź, czy przewód HDMI jest podłączony do właściwego portu.
7. Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora.

UWAGI

• W przypadku połączenia listwy Soundbar z telewizorem, który obsługuje standard HDMI ARC/eARC (kanał zwrotny audio / ulepszony kanał zwrotny audio), za pomocą kabla HDMI można przesyłać cyfrowe dane wideo i audio bez konieczności korzystania z oddzielnego kabla optycznego.
• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.
• Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obsługuje ARC lub eARC.
• ARC i eARC różnią się przepustowością. eARC, czyli ulepszona wersja kanału zwrotnego audio, ma znacznie większą przepustowość niż ARC. Wyższa przepustowość zwiększa ilość danych, które mogą być przesyłane. Kanał eARC pozwala cieszyć się dźwiękiem w formatach takich jak Dolby Atmos® i DTS:X.
• W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji "Format sygnału audio na wyjściu cyfrowym" wybrano ustawienie PCM, należy zmienić to ustawienie na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (W zależności od marki telewizora w menu zamiast nazw Dolby Digital i PCM mogą pojawić się inne nazwy.)

Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego

Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego, sygnał HDMI jest odtwarzany w pierwszej kolejności.
• Jeśli używany jest przewód optyczny, a zaślepki są założone, należy je zdjąć.

1. Podłącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego (sprzedawanego oddzielnie).
2. Naciśnij przycisk (Źródło) na panelu górnym albo na pilocie i wybierz tryb „D.IN”.
3. Dźwięk telewizora jest odtwarzany przez listwę Soundbar.

Używanie funkcji Q-Symphony

Funkcja Q-Symphony pozwala zsynchronizować listwę Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu głośnika Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybierz odpowiednie menu.

Przewód optyczny (sprzedawany oddzielnie)

• Przykład menu telewizora: TV + [AV] Soundbar Nazwa modelu (HDMI)

UWAGI

• Może działać w zależności od kodeka obsługiwanego przez telewizor.
• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub kabel optyczny (sprzedawany oddzielnie).
• W zależności od modelu telewizora może być wyświetlany inny komunikat.
• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

Metoda 3. Połączenia przez Bluetooth

Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, możesz cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor.

Podłączenie początkowe

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING”.

(LUB)

a. Naciśnij przycisk (Źródło) na panelu górnym i wybierz tryb „BT”.

Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenia.

b. Jeśli pojawi się napis „BT READY”, naciśnij i przytrzymaj przycisk (Źródło) na panelu górnym listwy Soundbar przez 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

1. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika telewizora).
2. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „Soundbar Q6C-Series (Bluetooth)”. System Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.
3. Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.
4. Od teraz możesz odtwarzać dźwięk z telewizora na systemie Soundbar.
5. Po pierwszym połączeniu listwy Soundbar z telewizorem ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.

Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „Soundbar Q6C-Series (Bluetooth)”) pojawia się na liście, należy go usunąć.
• Następnie powtórz czynności z punktu od 1 do 3.

Odłączanie urządzenia Soundbar od telewizora

Naciśnij przycisk (Źródło) na panelu górnym albo na pilocie i wybierz tryb inny niż „BT”.

• Odłączenie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania różni się w zależności od modelu telewizora).
• Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „BT READY”. (Przełącz to na Wył.)

Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY: W tym trybie możesz ponownie podłączyć telewizor lub urządzenia mobilne, z którymi wcześniej nawiązano połączenie.
• BT PAIRING: W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Naciśnij przycisk PAIR na pilocie lub naciśnij i przytrzymaj przycisk (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.)

Uwagi dotyczące połączenia Bluetooth

• Umieść nowe urządzenia w odległości maksymalnie 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wpisz <0000>.
• W trybie połączenia Bluetooth połączenie Bluetooth zostanie przerwane, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 m.
• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.
• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach:
• Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.
• Jeśli kilka urządzeń Bluetooth jest jednocześnie sparowanych z listwą Soundbar.
• Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się w odpowiednim miejscu lub działa nieprawidłowo.
• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

06 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO

Metoda 1. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI (możliwość dekodowania i odtwarzania dźwięku w formacie Dolby Atmos®/DTS:X)

Lista kontrolna wstępnego podłączania

• Jeśli w opcjach sygnału wyjściowego audio dostępna jest opcja Wtórny sygnał audio, upewnić się, że wybrano dla niego ustawienie Wył.
• Upewnić się, że treść obsługuje technologię Dolby Atmos®/DTS:X.

1. Za pomocą kabla HDMI połącz port HDMI u dołu listwy Soundbar z portem HDMI OUT urządzenia cyfrowego.
2. Za pomocą kabla HDMI połącz port HDMI TO TV (eARC/ARC) u dołu listwy Soundbar z portem HDMI IN (eARC) telewizora.
3. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „HDMI”.
4. Tryb „HDMI” wyświetli się na panelu wyświetlacza listwy Soundbar, a urządzenie zacznie odtwarzać dźwięk.

UWAGI

• W przypadku korzystania z Dolby Atmos®/DTS:X: Jeśli źródłem sygnału jest system Dolby Atmos®/DTS:X, zapoznaj się z sekcją „Dane wyjściowej dla różnych trybów efektów dźwiękowych” na stronie 13.
• Po aktywowaniu funkcji Dolby Atmos® na wyświetlaczu przednim wyświetli się komunikat „DOLBY ATMOS”.
• Po włączeniu funkcji DTS:X na przednim wyświetlaczu pojawi się napis „DTS:X”.
• Konfigurowanie funkcji Dolby Atmos®/DTS:X w odtwarzaczu BD lub innym urządzeniu.

Otworzyć opcję sygnału wyjściowego audio w menu ustawień odtwarzacza BD lub innego urządzenia i upewnić się, że wyłączone jest kodowanie strumienia bitów. Na przykład w odtwarzaczu BD firmy Samsung należy przejść do sekcji Menu główne → Dźwięk → Wyjście cyfrowe i wybrać opcję Strumień bitów (nieprzetworzony).

• Funkcja HDMI Pass-Through polega na tym, że Soundbar odtwarza dźwięk ze źródła przy wyłączonych głośnikach i przesyła niezmieniony sygnał video do telewizora za pomocą drugiego kabla HDMI.

Specyfikacja obsługiwanych sygnałów UHD (3840 x 2160p)

Liczba klatek na sekundę (kl./s)	Głowia barw	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitów	O	O	O	O
	10 bitów	-	-	O	O
	12 bitów	-	-	O	O
120	8 bitów	-	-	-	-
	10 bitów	-	-	-	-

• Podana specyfikacja może się różnić w zależności od podłączonego urządzenia zewnętrznego lub warunków używania.

Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego

1. Połącz port DIGITAL AUDIO IN (OPTICAL) listwy Soundbar z portem OPTICAL OUT urządzenia zewnętrznego za pomocą kabla optycznego (niedołączonego do zestawu), jak pokazano na rysunku.
2. Wybrać tryb „D.IN” poprzez naciśnięcie przycisku (Źródło) na panelu górnym lub na pilocie.
3. Dźwięk urządzenia zewnętrznego jest wyprowadzany z listwy Soundbar.

07 PODŁĄCZANIE PAMIĘCI USB

Można odtwarzać pliki muzyczne zapisane na pamięci USB podłączonej przez listwę Soundbar.

1. Podłącz pamięć USB do portu USB na spodzie produktu.
2. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „USB”.
3. Na wyświetlaczu pojawi się komunikat „USB”.
4. Odtwarzaj pliki muzyczne z pamięci USB podłączonej przez listwę Soundbar.
5. Listwa Soundbar automatycznie się wyłącza (Auto Power Down) w przypadku braku sygnału audio z pamięci USB lub braku połączenia z pamięcią USB po ponad 18 minutach.

Lista zgodności

Rozszerzenie	Kodek	Częstotiwość probkownikia	Szybkość transmisji
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 ~ 320 kb/s
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 ~ 320 kb/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 kb/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kb/s
*.wma	WMA7/8/9 (tylkodźwięk)	32 kHz ~ 48 kHz	32 ~ 320 kb/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kb/s
*.aac	AAC-LC (MPEG2/MPEG4 tylkodźwięk)	32 kHz ~ 48 kHz	32 ~ 320 kb/s
*.m4a
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s

• Jeżeli na pamięci USB zapisanych jest zbyt wiele folderów (około 200) i plików (około 2000), uzyskanie do nich dostępu i odtworzenie ich może zająć trochę czasu.
• Obsługiwany system plików USB: FAT16, FAT32, NTFS

08 PODŁĄCZANIE DO URZĄDZENIA PRZENOŚNEGO

PRZENOŚNEGO

Połączenia przy użyciu Bluetooth

Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, połączenie jest dźwiękiem stereo bez obawy o plączące się kable.

• Jeśli sparowane urządzenie Bluetooth jest podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.
• Połączenie jest ograniczone do jednego telewizora lub dwóch urządzeń Bluetooth jednocześnie.

Podłączanie po raz pierwszy

• W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości maksymalnie 1 m.
• Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING”.

(LUB)

a. Nacisnąć przycisk (Źródło) na panelu górnym i wybrać tryb „BT”.

Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie.

b. Jeśli pojawi się napis „BT READY”, naciśnij i przytrzymaj przycisk (Źródło) na górnym panelu listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

1. Wybierz opcję „[AV]Samsung Soundbar Q6C-Series” z listy.
2. Gdy listwa Soundbar jest połączona z urządzeniem mobilnym, na jej wyświetlaczu pojawi się komunikat [Nazwa urządzenia mobilnego] → „BT”.
3. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez Bluetooth.
4. Po pierwszym połączeniu listwy Soundbar z urządzeniem przenośnym ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.

Jeśli nie udało się połączyć urządzenia

• Jeśli istniejąca listwa Soundbar (np. [AV]Samsung Soundbar Q6C-Series) znajduje się na liście głośników na urządzeniu mobilnym, należy ją usunąć.
• Następnie powtórz kroki 1 i 2.

Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY: W tym trybie można ponownie podłączyć telewizor lub urządzenia mobilne, z którymi wcześniej nawiązano połączenie.
• BT PAIRING: W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Naciśnij przycisk PAIR na pilocie lub naciśnij i przytrzymaj przycisk (Źródło) na górnej części listwy Soundbar przez 5 sekund, gdy listwa Soundbar jest w trybie „BT”.)

Uwagi dotyczące połączenia Bluetooth

• Umieść nowe urządzenia w odległości maksymalnie 1 m, aby nawiązać połączenie przez Bluetooth.
• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.
• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.
• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.
• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach:
• Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.
• Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar.
• Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.
• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.
• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).
• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).
• Nie można podłączyć zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).
• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV]Samsung Soundbar Q6C-Series" z listy zeskanowanych urządzeń spowoduje automatyczne przyłączenie listwy Soundbar w tryb „BT".
• Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).
• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY".
• Podczas łączenia listwy Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.
• Im bardziej listwa Soundbar i urządzenie Bluetooth są od siebie oddalone, tym niższa jest jakość dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.
• Połączenie Bluetooth może nie działać prawidłowo w obszarach o słabym zasięgu.
• Urządzenia Bluetooth mogą działać nieprawidłowo lub z zakłóceniami w następujących warunkach:
• Gdy urządzenie styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub głośniku Soundbar.
• W narożnikach pomieszczenia lub gdy w obszarze znajduje się przeszkoda, np. ściana lub przegroda, mogą powodować zmiany pola elektrycznego.
• W przypadku narażenia na zakłócenia radiowe pochodzące z innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN.
• Takie przeszkody jak drzwi i ściany mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.
• Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie należy używać listwy Soundbar z innymi urządzeniami Bluetooth.
• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Włączanie Bluetooth Power (SOUND MODE)

Jeżeli uprzednio sparowane urządzenia Bluetooth spróbują połączyć się z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.
2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER".

Odłączanie urządzenia Bluetooth od listwy Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przejrzeć podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.
• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED".

Odłączanie systemu Soundbar od urządzenia Bluetooth

Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT".

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).
• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED".

Listwa Soundbar może być jednocześnie połączona z 2 urządzeniami Bluetooth.

1. Podłączyć listwę Soundbar do maksymalnie dwóch urządzeń Bluetooth. (Patrz strona 28)
2. Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa urządzenia.
3. Jeśli muzyka jest odtwarzana z urządzenia Bluetooth „B" podczas odtwarzania z urządzenia „A", muzyka zacznie być odtwarzana na urządzeniu „B" i automatycznie zatrzymana/wstrzymana na urządzeniu „A".
4. W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może być opóźniony.

UWAGI

• Urządzenia należy czyścić za pomocą powiadomienia lub alarmu na niektórych urządzeniach.
• Niektóre urządzenia nie obsługują wielu połączeń Bluetooth.
• Tryb „BT PAIRING" zostaje zatrzymany, jeśli w ciągu 3 minut żadne urządzenie nie zostanie sparowane.
• Przełączanie urządzeń może zająć w niektórych aplikacjach do 7 sekund.
• Przy próbie podłączenia trzeciego urządzenia Bluetooth urządzenia A lub B są rozłączane. (Urządzenie, które obecnie nie odtwarza, zostanie odłączone).
• Jednocześnie podłączyć można tylko jeden telewizor firmy Samsung lub 2 urządzenia Bluetooth.
• Listwa Soundbar zostanie odłączona od urządzeń Bluetooth, gdy otrzyma żądanie połączenia z telewizora Samsung.

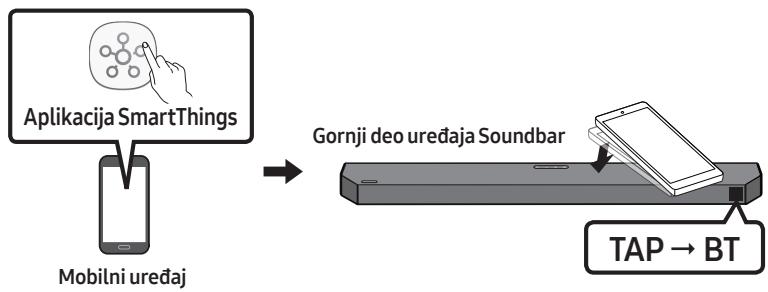

Korzystanie z funkcji Tap Sound

Dotknij głośnika Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obsługiwana.
• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi firmy Samsung z systemem Android w wersji 8.1 lub nowszej.

1. Włączyć funkcję Tap Sound na urządzeniu mobilnym.
2. Informacja na temat włączania tej funkcji zawiera punkt „Włączanie funkcji Tap Sound" poniżej.
3. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Rozpocznij teraz" w wyświetlonym oknie komunikatu.

Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązane połączenie Bluetooth.

1. Odtwarzaj dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.
2. Funkcja ta pozwala nawiązać połączenia Bluetooth między urządzeniem mobilnym i listwą Soundbar po wykryciu drgań występujących, gdy urządzenia stykają się z listwą Soundbar.
3. Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia mobilnego.
4. Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej siły.
5. Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji funkcja ta może nie być obsługiwana.

Włączanie funkcji Tap Sound

W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchomić aplikację SmartThings w urządzeniu mobilnym.
2. Wybrać (→) na ekranie aplikacji SmartThings wyświetlonym w urządzeniu mobilnym.
3. Wybrać ustawienie Wł. dla funkcji „Tap View, Tap Sound”, aby umożliwić działanie jej funkcji, gdy urządzenie mobilne znajdzie się w pobliżu listwy Soundbar.

UWAGI

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.
• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar znajdują się urządzenia powodujące zakłócenia komunikacji radiowej, takie jak urządzenia elektryczne. Umieść urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.

09 MONTOWANIE WSPORNIKA ŚCIENNEGO

Środki ostrożności przy instalacji

• Zestaw NSEZ należy montować na pionowych ścianach.
• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.
• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, aby utrzymać ciężar produktu.

W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy użyć i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty ceglanej, drewna itd.). W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.
• Należy użyć odpowiednich wkrętów w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar.
• Średnica: M5, długość: zalecane L 35 mm lub dłuższe.
• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.
• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona od źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

Szablon do montażu na ścianie

X2

(M4 x L10)

Śruba mocująca, śruba wspornika do montażu na ścianie

1. Umieść szablon do montażu na ścianie na powierzchni ściany.
2. Szablon do montażu na ścianie musi być ustawiony poziomo.
3. Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem.

1. Wyrównaj oznaczenia linii środkowej do montażu na ścianie papierowego szablonu z linią środków telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element szablonu do montażu na ścianie.
2. Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenia linii środkowej na środku obszaru montażu.

1. Zaznacz długopisem lub ostrym ołówkiem na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory A-TYPE na obu końcach szablonu. Następnie zdemontuj element szablonu do montażu na ścianie.

1. Używając wiertła odpowiedniej wielkości, wywierć w ścianie otwory w zaznaczonych miejscach.
2. Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przy umieszczeniu w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.
3. W każdą śrubę mocującą wciśnij śrubę (sprzedawaną oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

1. W odpowiednim ułożeniu na spodniej części listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar.

1. Zamontuj listwę Soundbar z przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

1. Przesuń listwę Soundbar w dół zgodnie z poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.
2. Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca.

10 INSTALACJA LISTWY SOUNDBAR PRZED TELEWIZOREM

Umieść listwę Soundbar na podstawce telewizora.

Zgodnie z ilustracją wyrównaj środek listwy Soundbar ze środkiem telewizora, a następnie ostrożnie umieść listwę na podstawce telewizora. Aby uzyskać optymalną jakość dźwięku, ustaw listwę Soundbar w odległości co najmniej 3 cm od przodu telewizora.

UWAGI

• Upewnić się, że lista Soundbar jest umieszczona na płaskiej i solidnej powierzchni.
• Niewystarczająca odległość od telewizora może powodować problemy akustyczne.

11 AKTUALIZACJA OPROGRAMOWANIA

Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar.

Port USB

Po udostępnieniu aktualizacji można zaktualizować oprogramowanie sprzętowe poprzez podłączenie do portu USB listwy Soundbar pamięci USB zawierającej aktualizację oprogramowania.

Aktualizacja za pomocą USB

Po zakończeniu aktualizacji zachowane będą wszystkie własne ustawienia użytkownika.

1. Podłącz pamięć USB do portu USB komputera. Ważne: Upewnij się, że na pamięci USB nie ma żadnych plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania sprzętowego.
2. Wejdź na stronę internetową (www.samsung.com) → wyszukaj nazwę modelu za pomocą menu obsługi klienta.
3. Więcej informacji na temat aktualizacji można znaleźć w Przewodniku aktualizacji.
4. Pobierz plik z aktualizacją (typ USB).
5. Rozpakuj pobrany plik aktualizacyjny i skopiuj plik *.bin do katalogu głównego pamięci USB.
6. Wyłącz listwę Soundbar i podłącz pamięć USB zawierającą aktualizację oprogramowania sprzętowego do portu USB listwy Soundbar.
7. Włącz listwę Soundbar i naciśnij przycisk (Źródło), by wybrać źródło USB. Komunikat „UPGR” będzie wyświetlany przez około 3 minuty.

• Postęp aktualizacji oprogramowania sprzętowego jest wyświetlany w sekwencji UPGR → B → DONE → BYE. Oznaczenia B lub H zależą od aktualizowanego oprogramowania sprzętowego.

UWAGI

• Po zakończeniu aktualizacji głośnik Soundbar zostanie automatycznie zrestartowany.
• Ten produkt posiada funkcję DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, spróbuj ponownie zaktualizować oprogramowanie.
• Podczas aktualizowania nie wolno wyłączać ani odłączać pamięci USB.
• Jeśli aktualizacja się nie rozpocznie, podłącz ponownie przewód zasilający listwy Soundbar.
• Jeśli na urządzeniu jest zainstalowana najnowsza wersja oprogramowania, aktualizacja nie zostanie przeprowadzona.
• W zależności od typu pamięci USB aktualizacja może nie być obsługiwana.
• Jeśli po aktualizacji połączenie z subwooferem nie zostanie automatycznie przywrócone, zajrzyj na stronę 16.
• Jeśli aktualizacja oprogramowania się nie powiedzie, sprawdź, czy pamięć USB nie jest uszkodzona.
• Użytkownicy systemu Mac OS powinni używać formatu MS-DOS (FAT) jako formatu USB.

Resetowanie

Gdy głośnik Soundbar jest włączony, naciśnij jednocześnie przyciski -/+ (głośność) na obudowie i przytrzymaj je przez co najmniej 5 sekund. Na wyświetlaczu pojawi się komunikat INIT OK, a głośnik Soundbar zostanie zresetowany.

PRZESTROGA

• Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następującą informację.

Głośnik Soundbar nie włącza się.

→ Sprawdź, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

→ Po odłączeniu przewodu zasilającego podłącz go ponownie. → Odłącz przewód zasilający od urządzenia zewnętrznego i podłącz go ponownie, a następnie spróbuj ponownie. → W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upływie określonego czasu. Włącz zasilanie. (Patrz strona 7.)

Jeśli pilot nie działa.

→ Skieruj pilota prosto w stronę głośnika Soundbar. → Wymień baterie na nowe.

Głośnik Soundbar nie odtwarza żadnego dźwięku.

→ Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosuj głośność. → Jeśli podłączono urządzenia zewnętrzne (dekoder STB, urządzenia Bluetooth, urządzenia mobilne itd.), dostosuj poziom głośności urządzenia zewnętrznego. → Aby odtwarzać dźwięk z telewizora, wybierz listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar) → Połączenia przewodowe z głośnikiem Soundbar mogą być luźne. Odłącz przewód i podłącz go ponownie. → Odłącz całkowicie przewód zasilający, podłącz go ponownie i włącz zasilanie. Zainicjuj produkt i spróbuj ponownie. (Patrz strona 37.)

Subwoofer nie odtwarza żadnego dźwięku.

→ Sprawdź, czy dioda LED z tyłu głośnika niskotonowego świeci na niebiesko. Ponownie podłącz listwę Soundbar i głośnik niskotonowy, jeśli wskaźnik miga na niebiesko lub świeci na czerwono. (Patrz strona 16.) → Jeśli między listwą Soundbar a głośnikiem niskotonowym znajduje się przeszkoda, może wystąpić problem. Przenieś urządzenia do obszaru, w którym nie ma przeszkód. → Połączenia mogą zostać przerwane przez inne urządzenia emitujące sygnały o częstotliwości radiowej. Trzymaj głośnik z dala od takich urządzeń. → Wyjmij i ponownie podłącz wtyczkę zasilającą.

W przypadku, gdy dźwięk odtwarzany przez subwoofer zacina się, jest opóźniony lub nieczysty.

→ Problem mogą powodować obiekty znajdujące się pomiędzy głośnikiem Soundbar a subwooferem. Ustaw je ponownie, aby obiekt nie znajdował się pomiędzy nimi. → Jeśli subwoofer znajduje się daleko od głośnika Soundbar, dźwięk może zacinać się lub być opóźniony. Umieść go bliżej głośnika Soundbar. → Jeśli głośnik Soundbar znajduje się blisko instrumentu lub urządzenia elektrycznego, może to powodować zakłócenia radiowe i w efekcie zacieranie się lub opóźnienia dźwięku. Ustaw Soundbar z dala od urządzeń, które mogą powodować zakłócenia radiowe (np. router sieci bezprzewodowej). Zmień stan połączenia z siecią TV z bezprzewodowego na przewodowe.

Głośność głośnika niskotonowego jest zbyt niska.

Oryginalna głośność odtwarzanej zawartości może być niska. Spróbuj wyregulować poziom głośności głośnika niskotonowego. (Patrz strona 12.) → Ustaw głośnik niskotonowy bliżej siebie.

Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI TO TV (eARC/ARC).

→ Sprawdź, czy przewód HDMI jest prawidłowo podłączony do złącza eARC. (Patrz strona 19.) - Podłączanie urządzeń zewnętrznych (dekoder STB, konsola do gier itd.) bezpośrednio do listwy Soundbar. → Funkcja HDMI-CEC musi być włączona w telewizorze. Włącz funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna (\widehat{\bigstar}) \rightarrow Menu \rightarrow Ustawienia (\widehat{\bigstar}) \rightarrow Wszystkie ustawienia (\widehat{\bigstar}) \rightarrow Połączenie \rightarrow Menedżer urządzeń zewnętrznych \rightarrow Anynet+ (HDMI-CEC) Wł.) → Aby połączyć się za pomocą funkcji eARC, funkcja eARC musi być włączona w menu telewizora. (Telewizor Samsung: Strona główna ()→ Menu \rightarrow Ustawienia (念)→ Wszystkie ustawienia (念)→ Dźwięk \rightarrow Ustawienia eksperckie \rightarrow Tryb HDMI-eARC (Auto))

Brak dźwięku podczas podłączania do telewizora w trybie HDMI TO TV (eARC/ARC).

→ Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmień wyjście dźwięku telewizora na PCM lub AUTO. (Telewizor Samsung: Strona główna ( ) \rightarrow Menu \rightarrow Ustawienia ( ) \rightarrow Wszystkie ustawienia ( ) \rightarrow Dźwięk \rightarrow Ustawienia eksperckie \rightarrow Format wyjściowego dźwięku cyfrowego)

Głośnik Soundbar nie łączy się za pomocą Bluetooth.

→ W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu „BT PAIRING”. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na panelu przez co najmniej 5 sekund.) - Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie. → Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth) → Automatyczne nawiązywanie połączenia z telewizorem może być wyłączone. Gdy listwa Soundbar pracuje w trybie „BT READY”, naciśnij i przytrzymaj przycisk Lewo na pilocie listwy Soundbar przez 5 sekund, aby wybrać tryb ON-TV CONNECT. Jeśli jest widoczna opcja OFF-TV CONNECT, ponownie naciśnij i przytrzymaj przycisk Lewo przez 5 sekund, aby zmienić wybór. → Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie powtórzyć procedurę. Zainicjować produkt i spróbować ponownie. (Patrz strona 37.)

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

→ Niektóre urządzenia, takie jak kuchenki mikrofalowe czy routery bezprzewodowe, mogą powodować zakłócenia sygnału radiowego, jeśli znajdują się zbyt blisko głośnika Soundbar. → Jeśli urządzenie połączone za pomocą Bluetooth znajduje się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar. → Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź warunki użytkowania.

Obsługa wielu połączeń Bluetooth nie działa.

Kiedy telewizor jest podłączony do głośnika Soundbar, obsługa wielu połączeń Bluetooth może nie działać. Odłącz głośnik Soundbar od telewizora i spróbuj ponownie. → Sprawdź, czy obsługa wielu połączeń Bluetooth jest włączona. (Sprawdź sekcję Głośnik Soundbar nie łączy się z wieloma urządzeniami Bluetooth.). → Odłącz aktualnie odtwarzające urządzenia, sparuj urządzenia, które chcesz połączyć, a następnie ponownie podłącz poprzednie urządzenia. → Jeśli nie słychać dźwięku nawet po poprawnym połączeniu, sprawdź sekcję Dźwięk zanika podczas połączenia za pomocą Bluetooth.

Głośnik Soundbar nie łączy się automatycznie razem z telewizorem.

→ W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłącz telewizor.

13 LICENCJE

Dolby ATMOS

W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy skontaktować się z zespołem Samsung Open Source (http://opensource.samsung.com).

15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

Rysunki ilustracyjne znajdujące się w tej instrukcji obsługi są wyłącznie informacyjne i mogą różnić się od rzeczywistego wyglądu produktu. - Istnieje możliwość nałożenia opłaty administracyjnej w przypadku, gdy:

(a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

16 DANE TECHNICZNE I UWAGI

Dane techniczne

Nazwa modelu	HW-Q600C
USB	5V/0,5A
Waga	3,8 kg
Wymiary (szer. x wys. x glęb.)	1030,0 x 57,0 x 105,0 mm
Zakres temperatur roboczych	+5°C do +35°C
Zakres wilgotność roboczej	10 % ~ 75 %
WZMACNIACZ Znamionowa moc wyjSciowa	200W (30W x 6 + 10W x 2)
Obstugiwanie formaty odtwarzania	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Nazwa glównika niskotonowego	PS-WC67B
Waga	5,5 kg
Wymiary (szer. x wys. x glęb.)	184,0 x 343,0 x 295,0 mm
WZMACNIACZ Znamionowa moc wyjSciowa	160W
Całkowytie popór mocy w trybie czuwania (W)	2,0W
Bluetooth Metoda bezaktywacje portu	Naciśnij i przytrzymaj przycisk SOUND MODE przyce co najmiej 5 sekund, by wyłączy fungkcje Bluetooth Power.

UWAGI

Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia. - Wagę i wymiary podano w przybliżeniu.

• Niniejszym firma Samsung Electronics oświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/UE i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można znaleźć na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wpisać nazwę produktu. Urządzenie można używać we wszystkich państwach UE i w Wielkiej Brytanii.

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika RF

100mW dla 2,4GHz - 2,4835GHz

25mW dla 5,725GHz - 5,825GHz

[Sposób prawidłowego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przekraczającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosowane są systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz z zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacja na temat działań proekologicznych firmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. Rozporządzenia REACH, WEEE, norm dla baterii, jest dostępna na stronie:

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych:

www.samsung.com/global/ecodesign_component

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY UNIKNĄĆ RYZYKA PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE ZDEJMUJ TYLNEJ POKRYWY URZĄDZENIA.

WEWNĄTRZ URZĄDZENIA NIE MA ŻADNYCH CZĘŚCI SERWISOWYCH. NAPRAWĘ POWIERZ WYKWALIFIKOWANEMU TECHNIKOWI SERWISOWEMU.

ŚRODKI OSTROŻNOŚCI

05 Podłączanie do telewizora 19

Podłączanie zestawu bezprzewodowych tylnych głośników Samsung do urządzenia Soundbar

• Naraz można podłączyć tylko jeden telewizor.

Ponowne podłączanie

1. Na pilocie naciśnij przycisk PAIR i potwierdź tryb „BT PAIRING".

(LUB)

a. Naciśnij na górnym panelu przycisk (Źródło), a następnie wybierz opcję „BT". Komunikat „BT" po kilku sekundach automatycznie zmieni się na „BT PAIRING" lub na „BT READY", jeśli już istnieje zapis o połączeniu. b. Gdy pojawi się komunikat „BT READY", naciśnij i przytrzymaj przez co najmniej 5 sekund przycisk (Źródło) na górnym panelu urządzenia Soundbar, aż pojawi się komunikat „BT PAIRING".

Odłączanie urządzenia Soundbar od TV

Maksymalna moc wyjściowa RF

100mW przy 2,4GHz - 2,4835GHz

25mW przy 5,725GHz - 5,825GHz

Obsługiwana specyfikacja sygnału UHD (3840 x 2160p)

Brojslika u sekundi (fps)	Dubina boja	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitova	O	O	O	O
	10 bitova	-	-	O	O
	12 bitova	-	-	O	O
120	8 bitova	-	-	-	-
	10 bitova	-	-	-	-

Korzystanie z funkcji Tap Sound

Dotknij Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego przez urządzenie Soundbar.

• W zależności od urządzenia mobilnego ta funkcja może nie być obsługiwana.
• Ta funkcja jest kompatybilna wyłącznie z urządzeniami mobilnymi Samsung z systemem Android 8.1 lub nowszym.

1. Włącz funkcję Tap Sound na urządzeniu mobilnym.
2. Poniżej zapoznaj się z sekcją „Włączanie funkcji Tap Sound”, aby dowiedzieć się więcej o tym, jak włączyć tę funkcję.
3. Dotknij soundbara urządzeniem mobilnym. W wyświetlonym oknie komunikatu wybierz „Uruchom teraz”. Połączenie między urządzeniem mobilnym a soundbarem zostanie nawiązane przez Bluetooth.
4. Odtwarzaj dźwięk z urządzenia mobilnego przez soundbar.
5. Ta funkcja łączy urządzenie mobilne z soundbarem przez Bluetooth, wykrywając wibrację powstałą w momencie dotknięcia soundbara urządzeniem.
6. Upewnij się, że urządzenie mobilne nie uderza w ostre krawędzie soundbara. Może to spowodować zarysowania lub uszkodzenia soundbara lub urządzenia mobilnego.
7. Zaleca się, aby urządzenie mobilne było zabezpieczone etui. Delikatnie dotknij szerokiej powierzchni w górnej części soundbara, bez użycia nadmiernej siły.
8. Aby korzystać z tej funkcji, zaktualizuj aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji ta funkcja może nie być obsługiwana.

Włącz funkcję Tap Sound

Użyj aplikacji SmartThings, aby włączyć funkcję Tap View, Tap Sound.

1. Otwórz aplikację SmartThings na urządzeniu mobilnym.
2. Wybierz (→) na ekranie aplikacji SmartThings wyświetlanym na urządzeniu mobilnym.
3. Ustaw funkcję „Tap View, Tap Sound” na Wł., aby umożliwić jej działanie, gdy urządzenie mobilne zbliży się do soundbara.

UWAGI

• Gdy urządzenie mobilne jest w trybie oszczędzania energii, funkcja Tap Sound nie działa.
• Funkcja Tap Sound może nie działać, jeśli w pobliżu soundbara znajdują się urządzenia powodujące zakłócenia radiowe, takie jak urządzenia elektryczne. Upewnij się, że urządzenia, które mogą powodować zakłócenia radiowe, znajdują się w wystarczającej odległości od soundbara.

09 MONTAŻ NA ŚCIANIE

Elementy do montażu na ścianie

Obsługiwana specyfikacja sygnału UHD (3840 x 2160 p)

Broj kadrova u sekundi (fps)	Dubina boja	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitova	O	O	O	O
	10 bitova	-	-	O	O
	12 bitova	-	-	O	O
120	8 bitova	-	-	-	-
	10 bitova	-	-	-	-

Korzystanie z funkcji Tap Sound

Dotknij soundbara urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego przez głośniki soundbara.

• Ta funkcja może nie być obsługiwana w zależności od urządzenia mobilnego.
• Ta funkcja jest kompatybilna z urządzeniami mobilnymi Samsung z systemem Android 8.1 lub nowszym.

1. Włącz funkcję Tap Sound na urządzeniu mobilnym.
2. Szczegółowe informacje na temat włączania tej funkcji można znaleźć w poniższej sekcji „Włączanie funkcji Tap Sound”.
3. Dotknij Soundbar urządzeniem mobilnym. Wybierz „Uruchom teraz” w oknie z wyświetlanym komunikatem. Połączenie między urządzeniem mobilnym a Soundbarem zostanie nawiązane przez połączenie Bluetooth.
4. Odtwarzaj dźwięk z urządzenia mobilnego przez głośniki Soundbara.
5. Ta funkcja łączy urządzenie mobilne z Soundbarem przez połączenie Bluetooth, wykrywając wibrację powstającą, gdy urządzenie dotyka Soundbara.
6. Upewnij się, że urządzenie mobilne nie uderza w ostrą krawędź Soundbara. Może dojść do zarysowań lub uszkodzenia Soundbara lub urządzenia mobilnego.
7. Zaleca się zabezpieczenie urządzenia mobilnego etui. Delikatnie dotknij szeroką powierzchnię na górze Soundbara, bez użycia nadmiernej siły.
8. Aby korzystać z tej funkcji, zaktualizuj aplikację SmartThings do najnowszej wersji. Ta funkcja może nie być obsługiwana w zależności od wersji aplikacji.

Włączanie funkcji Tap Sound

Korzystanie z aplikacji SmartThings do włączania funkcji Tap View, Tap Sound.

1. Na urządzeniu mobilnym uruchom aplikację SmartThings.
2. Na ekranie aplikacji SmartThings wybierz opcję (→) wyświetloną na urządzeniu mobilnym.
3. Ustaw funkcję „Tap View, Tap Sound” na Wł., aby umożliwić jej działanie, gdy urządzenie mobilne zbliży się do soundbara.

UWAGI

Korzystanie z funkcji Tap Sound

W aplikacji SmartThings włącz funkcję Tap View, Tap Sound.

Obsługa sygnału UHD (3840 x 2160p)

Kadru dažnis (kadr./sek.)	Spalvu gylis	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitai	O	O	O	O
	10 bitai	-	-	O	O
	12 bitai	-	-	O	O
120	8 bitai	-	-	-	-
	10 bitai	-	-	-	-
