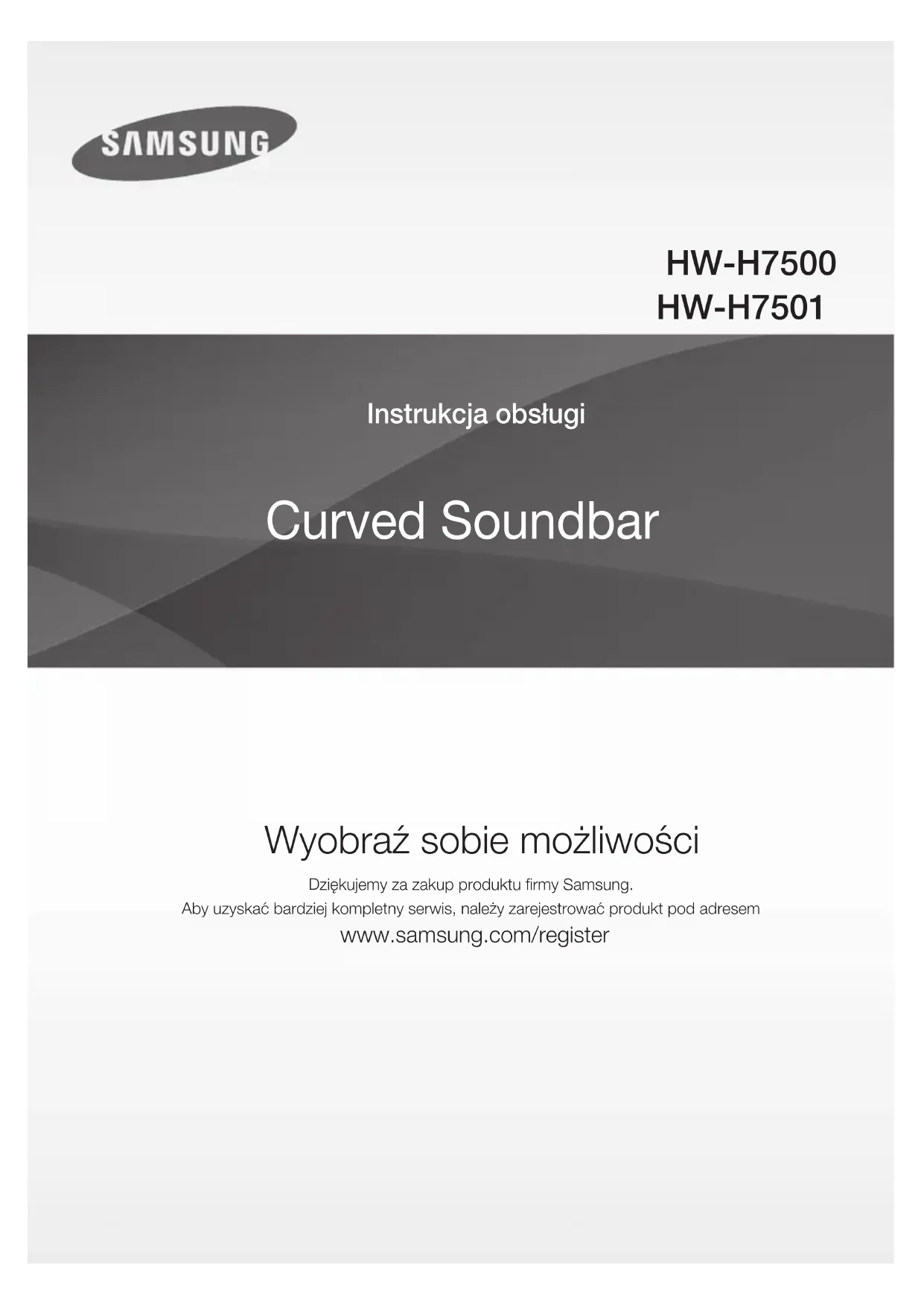

Wyobraź sobie możliwości Dziękujemy za zakup produktu firmy Samsung. Aby uzyskać bardziej kompletny serwis, należy zarejestrować produkt pod adresem www.samsung.com/register

CHARAKTERYSTYKA CHARAKTERYSTYKA TV SoundConnect

Funkcja TV SoundConnect umożliwia słuchanie dźwięku

z telewizora na zestawie Soundbar przez połączenie

Bluetooth, a także regulację dźwięku.

HDMI Interfejs HDMI umożliwia równoczesne przesyłanie

sygnału obrazu i dźwięku oraz oferuje bardziej wyraźny

Urządzenie jest również wyposażone w funkcję ARC,

która umożliwia słuchanie dźwięku z telewizora przez

HDMI za pomocą zestawu Soundbar przez kabel HDMI.

Funkcja ta jest dostępna tylko po podłączeniu urządzenia

do telewizora obsługującego technologię ARC.

Surround Sound Expansion

Funkcja Surround Sound Expansion dodaje dźwiękom

głębi i przestrzeni ulepszając jakość słuchania. Funkcja

Surround Sound Expansion działa w oparciu o

technologię Sonic Emotion.

Bezprzewodowy subwoofer

Moduł bezprzewodowy firmy Samsung umożliwia

pozbycie się przewodów łączących urządzenie główne z

Zamiast tego subwoofer łączy się z kompaktowym

modułem bezprzewodowym, komunikującym się z

Tryb dźwięku specjalnego

Do wyboru dostępne są różne tryby dźwięku — MUSIC /

VOICE / SPORTS / CINEMA / SMART VOLUME /

STANDARD (Oryginalny Dźwięk), w zależności od typu

odtwarzanej zawartości.

Wielofunkcyjny pilot

Jednym naciśnięciem przycisku na dołączonym pilocie

można sterować różnymi operacjami.

Obsługa hosta USB Możesz podłączyć i odtwarzać pliki muzyczne z

zewnętrznych urządzeń pamięci masowej USB, takich

jak odtwarzacze MP3, pamięć Flash USB, itp. za

pomocą funkcji USB HOST systemu Soundbar.

Podłączając urządzenie Bluetooth do systemu Soundbar

można odtwarzać utwory muzyczne z wysokiej jakości

dźwiękiem stereofonicznym bezprzewodowo!

LICENCJI Wyprodukowano na licencji Dolby Laboratories. Symbol

Dolby i podwójne D są znakami towarowymi firmy Dolby

Informacje dotyczące patentów DTS można znaleźć na

stronie: http://patents.dts.com. Wyprodukowano na

licencji DTS Licensing Limited. DTS, jego graficzny

symbol, & DTS i symbol łącznie, to zastrzeżone znaki

towarowe, a DTS 2.0 Channel to znak towarowy firmy

DTS Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.

Wyrażenia HDMI i HDMI High-Definition Multimedia

Interface oraz logo HDMI to znaki towarowe lub

zarejestrowane znaki towarowe firmy HDMI Licensing

LLC w Stanach Zjednoczonych i innych krajach.

©2014 Samsung Electronics Co.,Ltd.

Wszelkie prawa zastrzeżone. Powielanie lub kopiowanie

niniejszej instrukcji obsługi w całości lub w częściach bez

uzyskania pisemnej zgody Samsung Electronics Co.,

Ltd. jest zabronione.

POL INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU.

PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ

Ten symbol oznacza, że wewnątrz urządzenia występuje wysokie napięcie elektryczne, które może spowodować porażenie elektryczne lub obrażenia ciała.

Ten symbol oznacza obecność ważnych instrukcji towarzyszących produktowi. OSTRZEŻENIE: Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA : ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO. • Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę. PRZESTROGA • Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon. • Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

HW-H7500_H7501_POL_20141113.indd 3HW-H7500_H7501_POL_20141113.indd 3 2014-11-14  11:25:322014-11-14  11:25:324

mm 99.1mm Należy upewnić się, że źródło zasilania prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce

umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu)

zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne

nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać

się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć

urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

Podczas burzy z piorunami należy odłączyć główną

wtyczkę prądu przemiennego z gniazda. Napięcie

gwałtownie wzrasta pod wpływem wyładowań

atmosferycznych, co może uszkodzić jednostkę.

Produkt należy chronić przed wilgocią (np. wazony) i

nadmiernym ciepłem (np. z kominka) lub urządzeniami

wytwarzającymi silne pole elektromagnetyczne. Jeśli

urządzenie nie działa prawidłowo, należy odłączyć

kabel zasilania ze źródła prądu zmiennego. Produkt nie

jest przeznaczony do użytku przemysłowego. Należy

go używać jedynie w celu prywatnym.

Jeśli produkt lub płyta były przechowywane w niskich

temperaturach, może wystąpić kondensacja pary

wodnej. W przypadku przewożenia odtwarzacza zimą

należy odczekać około 2 godzin przed jego użyciem,

aż temperatura jednostki osiągnie wartość pokojową.

Jednostki nie należy wystawiać bezpośrednio na

promienie słońca lub inne źródła ciepła.

Mogłoby to doprowadzić do przegrzania i uszkodzenia

Baterie użyte w tym produkcie zawierają substancje

chemiczne szkodliwe dla środowiska.

Nie należy wyrzucać baterii razem z innymi odpadkami

gospodarstwa domowego.

Nie należy wrzucać baterii do ognia.

Nie należy dopuszczać do zwarcia ani do przegrzania

baterii, ani nie należy ich rozmontowywać.

W przypadku nieprawidłowego włożenia baterii istnieje

niebezpieczeństwo wybuchu.

Nowe baterie powinny być tego samego typu.

OSTRZEŻENIE: NIE POŁYKAĆ BATERII — RYZYKO POPARZENIA CHEMICZNEGO.

[Pilot wyposażony w ] Ten produkt zawiera baterię pastylkową.

W przypadku połknięcia baterii pastylkowej może ona spowodować poważne poparzenia chemiczne w

ciągu zaledwie 2 godzin i może być przyczyną śmierci. Należy przechowywać nowe i zużyte baterie z

dala od dzieci. Jeżeli komora baterii nie zamyka się dokładnie, należy przestać korzystać z produktu i przechowywać z

dala od dzieci. W przypadku podejrzenia, że baterie zostały połknięte lub znalazły się w wewnątrz jakiejś części ciała,

należy niezwłocznie skontaktować się z lekarzem.

HW-H7500_H7501_POL_20141113.indd 4HW-H7500_H7501_POL_20141113.indd 4 2014-11-14  11:25:322014-11-14  11:25:325

3 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

3 Ostrzeżenia dotyczące bezpieczeństwa

4 Środki Ostrożności

6 ROZPOCZYNANIE PRACY

6 Przed przeczytaniem tej instrukcji obsługi

6 Co zostało dostarczone

7 Panel górny/przedni

9 Przyciski i funkcje pilota

12 Montaż na uchwycie telewizora

13 Montaż na stojaku

14 Montaż przewodu zaciskowego

15 Podłączanie bezprzewodowego

16 Podłączanie urządzenia zewnętrznego za

pomocą przewodu HDMI

17 Podłączanie urządzenia zewnętrznego

przy użyciu przewodu Audio

(analogowego) lub Optycznego

24 Aktualizacja oprogramowania

● Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu. ● I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). ● Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu. HW-H7500_H7501_POL_20141113.indd 5HW-H7500_H7501_POL_20141113.indd 5 2014-11-14  11:25:342014-11-14  11:25:346

ROZPOCZYNANIE PRACY ROZPOCZYNANIE PRACY PRZED PRZECZYTANIEM TEJ INSTRUKCJI OBSŁUGI Przed przeczytaniem instrukcji obsługi, należy zapoznać się z następującymi pojęciami.

+ Symbole używane w instrukcji

Symbol Termin Definicja

Dotyczy sytuacji, w których funkcja nie działa lub ustawienia mogą zostać anulowane.

Dotyczy wskazówek lub instrukcji na stronie, pomagających w obsłudze każdej funkcji.

+ Instrukcja bezpieczeństwa i rozwiązywanie problemów

1) Przed użyciem tego produktu należy zapoznać się z Instrukcjami dotyczącymi bezpieczeństwa. (Patrz strona 3)

2) Jeśli wystąpi problem, należy sprawdzić rozdział Rozwiązywanie problemów. (Patrz strona 25)

CO ZOSTAŁO DOSTARCZONE Sprawdź, czy dostarczono wszystkie akcesoria przedstawione poniżej.

Wspornik uchwytu: 2 szt.

Instrukcja Obsługi Wspornik montażowy

Opaska zaciskowa Przewód USB Przewód AUX

● Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji.

● Używając specjalnego kabla USB, można podłączyć do jednostki zewnętrzne urządzenia USB.

HW-H7500_H7501_POL_20141113.indd 6HW-H7500_H7501_POL_20141113.indd 6 2014-11-14  11:25:342014-11-14  11:25:347

POL OPISY OPISY PANEL GÓRNY/PRZEDNI Przycisk (Zasilanie) Włącza i wyłącza urządzenie Soundbar. VOL. - / + Steruje poziomem głośności. Wartość numeryczna poziomu głośności pojawia się na wyświetlaczu panelu przedniego. Wyświetlacz Wyświetla bieżący słuchania. Przycisk (Funkcja) Umożliwia wybranie wejścia D.IN, AUX, HDMI, BT, TV, USB. ● Naciśnięcie i przytrzymanie przycisku (Funkcja) przez ponad 3 sekundy przy włączonym urządzeniu skonfiguruje przycisk tak, aby działał jak przycisk (Wyciszenie). Aby anulować konfigurację przycisku

(Wyciszenie), ponownie naciśnij przycisk (Funkcja) i przytrzymaj przez ponad 3 sekundy. ● Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

● Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora. HW-H7500_H7501_POL_20141113.indd 7HW-H7500_H7501_POL_20141113.indd 7 2014-11-14  11:25:352014-11-14  11:25:358

OPISY PANEL TYLNY/DOLNY AUX INOPTICAL INHDMI INHDMI OUT (TV)

HDMI OUT (TV)HDMI INOPTICAL INAUX IN DC 24V (Źródło zasilania)

Podłącz wtyczkę zasilacza prądu stałego

do gniazda zasilania, a następnie podłącz

wtyczkę zasilacza prądu zmiennego do

Można tutaj podłączać urządzenia

USB, np. odtwarzacze MP3, aby

odtwarzać pliki zapisane w

Zapewnia jednoczesne wyjście cyfrowego sygnału wideo i

audio za pomocą kabla HDMI.

HDMI IN Służy do jednoczesnego odbierania cyfrowych sygnałów wideo i

audio za pomocą kabla HDMI. Użyj do podłączania obsługiwanego

urządzenia zewnętrznego.

Podłącz do wyjścia cyfrowego (optycznego) urządzenia

AUX IN Podłącz do wyjścia analogowego urządzenia zewnętrznego.

● Podczas odłączania kabla zasilania zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie

● Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną

wykonane połączenia pomiędzy wszystkimi podzespołami.

HW-H7500_H7501_POL_20141113.indd 8HW-H7500_H7501_POL_20141113.indd 8 2014-11-14  11:25:422014-11-14  11:25:429

POL PILOT PILOT PRZYCISKI I FUNKCJE PILOTA Anynet+Naciśnij przycisk Anynet+, aby włączyć lub wyłączyć funkcję Anynet+.(Auto Power Link : Domyślnie OFF, Anynet+ ON / Power Link OFF lub Anynet+ OFF / Power Link ON) Funkcja Anynet+ umożliwia obsługę listwy Soundbar za pomocą pilota telewizora firmy Samsung obsługującego funkcję Anynet+. Listwę Soundbar należy podłączyć do telewizora przy użyciu przewodu HDMI.* Auto Power Link (Automatyczne łączenie zasilania)Synchronizuje listwę Soundbar z podłączonym źródłem optycznym przez gniazdo optyczne, aby włączała się automatycznie w momencie włączenia telewizora. (Patrz str. 24)Powtórz Funkcję Powtórz można ustawić podczas odtwarzania muzyki z napędu USB. REPEAT OFF : Anuluje powtarzanie odtwarzania. REPEAT FILE : Powtarzanie odtwarzania utworu. REPEAT ALL : Powtarzanie odtwarzania wszystkich ścieżek. REPEAT RANDOM : Odtwarza pliki w kolejności losowej. (Utwór, który już został odtworzony, może zostać odtworzony ponownie.)Wyciszenie Naciskając ten przycisk można zmniejszyć głośność do 0.Ponowne naciśnięcie przywraca dźwięk na poprzednim poziomie głośności. SOURCE Naciśnij, aby wybrać źródło podłączone do zestawu Soundbar. Przejście do Przodu Jeśli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku $ spowoduje wybranie następnego pliku. AUDIO SYNC Jeśli zestaw Soundbar jest podłączony do telewizora cyfrowego i obraz wideo nie jest zsynchronizowany z dźwiękiem, można je zsynchronizować za pomocą przycisków AUDIO SYNC. Za pomocą przycisków #,$ można wybrać opóźnienie dźwięku z zakresu od 0 ms do 300 ms. W trybie USB, TV lub BT funkcja Audio Sync może nie działać.

HW-H7500_H7501_POL_20141113.indd 9HW-H7500_H7501_POL_20141113.indd 9 2014-11-14  11:25:462014-11-14  11:25:4610

PILOT Bluetooth POWER Naciśnij przycisk Bluetooth POWER na pilocie, aby włączyć lub wyłączyć

funkcję Bluetooth POWER On.

Więcej informacji na stronach 20 i 22.

Surr.Sound (Dźwięk przestrzenny)

Funkcja Dźwięku przestrzennego dodaje dźwiękowi głębi i przestrzeni.

Kilkakrotne naciśnięcie przycisku Surr.Sound powoduje cykliczne

przełączanie ustawień Dźwięku przestrzennego: AUTO, ON, OFF.

EQUALIZER WOOFER Naciśnij, aby wybrać TREBLE, BASS lub SW. Następnie, przy użyciu

ustaw głośność tonów wysokich, niskich lub głośnika

niskotonwego od -6 do +6.

Naciśnij i przytrzymaj przycisk EQUALIZER WOOFER przez ok. 5 sekund,

aby dostosować dźwięk dla każdego pasma częstotliwości. Do wyboru

dostępne są opcje 150Hz, 300Hz, 600Hz, 1,2 KHz, 2,5 KHz, 5 KHz, 10

KHz oraz SW, a dla każdej z tych opcji można wybrać ustawienie w

zakresie od -6 do +6.

● Dostosowywanie opcji TREBLE, BASS lub SW ma wpływ odpowiednio

na opcje 10 KHz, 150Hz oraz SW. Innymi słowy, regulowanie w zakresie

TREBLE w rzeczywistości powoduje regulowanie pasma częstotliwości

Służy do regulacji poziomu głośności urządzenia.

Włącza i wyłącza urządzenie Soundbar.

SOUND EFFECT Można wybrać jeden z 5 trybów dźwięku — MUSIC, VOICE, SPORTS,

CINEMA, SMART VOLUME i STANDARD — w zależności od typu

Wybierz tryb STANDARD, aby odtwarzać oryginalny dźwięk.

* Inteligentna regulacja głośności

Funkcja ta reguluje i stabilizuje poziom głośności, zapobiegając nagłym

zmianom głośności spowodowanym zmianą kanału lub przejściem do

Naciśnij przycisk & aby wstrzymać tymczasowo odtwarzanie pliku.

Naciśnij przycisk & ponownie, aby odtworzyć zaznaczony plik.

Jeżeli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden

plik, naciśnięcie przycisku # spowoduje wybranie poprzedniego pliku.

HW-H7500_H7501_POL_20141113.indd 10HW-H7500_H7501_POL_20141113.indd 10 2014-11-14  11:25:462014-11-14  11:25:4611

● Soundbar to nazwa własna produktu firmy Samsung.

● Telewizor można obsługiwać za pomocą pilota telewizora.

+ Wkładanie baterii do pilota

1. Przy użyciu odpowiedniej monety

obróć pokrywę komory baterii

pilota w kierunku przeciwnym do

ruchu wskazówek zegara, aby ją

zdjąć, jak pokazano na

2. Włóż baterię litową 3V. Należy ją włożyć

tak, aby biegun dodatni (+) był

skierowany do góry Załóż pokrywę na

komorę baterii tak, aby znaki 'O'

znajdowały się tuż obok siebie, jak

pokazano na powyższym rysunku.

pokrywę komory baterii

zostanie zablokowana.

HW-H7500_H7501_POL_20141113.indd 11HW-H7500_H7501_POL_20141113.indd 11 2014-11-14  11:25:472014-11-14  11:25:4712

INSTALACJA INSTALACJA ● Ten model jest przystosowany do zakrzywionych modeli telewizorów Samsung UHD HU7, serii 8, 9 (z wyjątkiem HU7100). Aby uzyskać bardziej szczegółową listę obsługiwanych modeli, zapoznaj się z witryną internetową Samsung.

MONTAŻ NA UCHWYCIE TELEWIZORA Montaż na uchwycie fizycznie dopasowanego telewizora Samsung montowanego na ścianie.NIE zaleca się mocowania do zakrzywionych telewizorów o przekątnej 78" lub większej. 

● Montaż do telewizora jest możliwy tylko w przypadku kompatybilnych telewizorów Samsung mocowanych do ściany i wymaga usunięcia stojaka telewizora. Jeśli po zdemontowaniu stojaka telewizora i zastąpieniu go zakrzywioną listwą Soundbar telewizor zostanie ustawiony na płaskiej powierzchni, może się on przewrócić. ● W przypadku montażu listwy Soundbar na telewizorze nie umieszczaj na listwie żadnych przedmiotów.AUX INOPTICAL INHDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Umieść listwę Soundbar zgodnie z ilustracją, uważając, aby żaden z przycisków nie dotykał powierzchni, na której leży.

AU X I N OPTIC AL IN H DMI INHDMI OUT (

TV) 2. Jeśli przymocowana jest Stopa uchwytu, należy ją zdjąć przed zainstalowaniem uchwytu telewizora. 3. Wkręć cztery Śruby uchwytu 1 oraz cztery Śruby uchwytu 2 w czterech otworach w listwie Soundbar, zgodnie z ilustracją. TV 4. Połóż telewizor ekranem do dołu na wygiętej piance opakowaniowej, która była do niego dołączona. ● Nie należy kłaść telewizora ekranem do dołu na płaskiej powierzchni. Grozi to pęknięciem ekranu.5. W razie potrzeby zdemontuj stojak telewizora, a następnie umieść prowadnicę wspornika w karbach od spodu telewizora. Upewnij się, że otwory na śruby we Wsporniku montażowym są ustawione w jednej linii z otworami w telewizorze. HW-H7500_H7501_POL_20141113.indd 12HW-H7500_H7501_POL_20141113.indd 12 2014-11-14  11:25:472014-11-14  11:25:4713

6. Dokręć Wspornik montażowy do telewizora za

pomocą pozostałych 4 Śrub uchwytu 2.

7. Po zamontowaniu Uchwytu montażowego

zamontuj telewizor na ścianie.

● Podczas manipulowania telewizorem nie

dotykaj ekranu oraz nie wywieraj

nadmiernego nacisku lub nagłych uderzeń. HDMI OUT (TV) Podstawa listwy Soundbar

Podstawa telewizora z przymocowanym

Wspornikiem montażowym

8. Po zamontowaniu telewizora na ścianie wyrównaj

środek listwy Soundbar ze Wspornikiem

montażowym w spodzie telewizora, a następnie

wciśnij listwę Soundbar na Wspornik montażowy

do oporu, zgodnie z ilustracją.

9. Dokręć Uchwyt montażowy ścienny do listwy

Soundbar, a następnie obróć go ręcznie w prawo,

aby zamocować listwę Soundbar we Wsporniku

10. Montaż na uchwycie telewizora jest zakończony.

MONTAŻ NA STOJAKU Metoda 1. Montaż na stojaku z telewizorem

Samsung obsługującym listwę Soundbar.

Wyrównaj środek listwy Soundbar ze środkiem podstawy

telewizora, a następnie ostrożnie wciśnij go na stojak do

oporu, zgodnie z ilustracją. Zachowaj ostrożność, aby

nie przewrócić telewizora.

Metoda 2. Używanie listwy Soundbar oddzielnie

AUX IN OPTI C AL INHDMI INHDMI OUT (TV )

AUX INOPTICAL INHDMI INHDMI OUT (TV)

1. Umieść listwę Soundbar zgodnie z ilustracją,

uważając, aby żaden z przycisków nie dotykał

powierzchni, na której leży.

2. Wkręć dwie Śruby uchwytu 2 do Wsporników

uchwytu zgodnie z ilustracją.

HW-H7500_H7501_POL_20141113.indd 13HW-H7500_H7501_POL_20141113.indd 13 2014-11-14  11:25:542014-11-14  11:25:5414

3. Ułóż listwę Soundbar na płaskiej powierzchni na

środku przed telewizorem.

Montaż listwy Soundbar na określonej

 AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Połóż listwę Soundbar tak, aby przyciski nie stykały

się z podłożem, jak przedstawiono na ilustracji.

2. Przymocuj dwie Stopę uchwytu i Śruby uchwytu 2

do otworów w listwie Soundbar, jak przedstawiono

● Nie umieszczać ciężkich przedmiotów lub nie

stawać na urządzeniu głównym.

MONTAŻ PRZEWODU ZACISKOWEGO HDMI OUT (TV)HDMI INOPTICAL INAUX INHDMI OUT (TV)HDMI INOPTICAL INAUX IN Opaska

Przymocuj opaskę zaciskową do zespołu, zgodnie z

ilustracją, a następnie przełóż przewody przez opaskę

zaciskową, aby utrzymać je w porządku.

HW-H7500_H7501_POL_20141125.indd 14HW-H7500_H7501_POL_20141125.indd 14 2014-11-25  1:50:262014-11-25  1:50:2615

POL ZŁĄCZA ZŁĄCZA PODŁĄCZANIE BEZPRZEWODOWEGO SUBWOOFERA Identyfikator podłączenia subwoofera jest zaprogramowany fabrycznie, więc urządzenie główne i subwoofer powinny nawiązać połączenie (bezprzewodowo) automatycznie po ich włączeniu. Jeśli wskaźnik Link ( ) nie świeci się, gdy zostało włączone urządzenie główne i subwoofer, ustaw identyfikator zgodnie z poniższymi.ID SETID SET1. Podłącz przewody zasilania urządzenia głównego i subwoofera do gniazda zasilania prądem zmiennym. 2. Naciskaj przycisk ID SET z tyłu subwoofera małym przedmiotem z ostrą końcówką przez 5 sekundy.• Wskaźnik STANDBY jest wyłączony i wskaźnik LINK (niebieska dioda LED) szybko zamiga.3. Gdy urządzenie główne jest wyłączone (w trybie STANDBY (Gotowość)), naciśnij przycisk (Wyciszenie) na pilocie i przytrzymaj przez 5 sekund. 4. Komunikat ID SET pojawia się na wyświetlaczu listwy Soundbar.5. Aby sfinalizować połączenie, włącz zasilanie urządzenia głównego, podczas gdy niebieska dioda LED subwoofera będzie migać.• Urządzenie główne i subwoofer powinny być teraz połączone.• Wskaźnik połączenia (niebieska dioda LED) na subwooferze powinien się świecić.• Jeśli wskaźnik Link nie świeci stałym niebieskim światłem, oznacza to, że połączenie nie zostało pomyślnie nawiązane. Wyłącz urządzenie główne i rozpocznij ponownie od kroku 2.• Jakość dźwięku bezprzewodowego subwoofera można poprawić wybierając efekt dźwiękowy. (Patrz strona 10) ● Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający. ● Jeśli urządzenie główne jest wyłączone, bezprzewodowy subwoofer pozostaje w trybie gotowości i u góry zaświeci dioda STANDBY, po tym jak wskaźnik połączenia (niebieska dioda LED) zamiga przez 30 sekund. ● Jeśli w pobliżu listwy Soundbar korzystasz z urządzenia, które używa tej samej częstotliwości (2,4GHz) co listwa Soundbar, mogą wystąpić zakłócenia dźwięku. ● Odległość transmisji fali radiowej wynosi ok. 10 m, jednak może się ona różnić w zależności od środowiska pracy. Jeżeli pomiędzy jednostką zewnętrzną, a bezprzewodowym modułem wzmacniacza znajduje się ściana z żelbetonu lub metalu, system może zupełnie nie działać z powodu nie przechodzenia fal radiowych przez metal. ● Jeśli urządzenie główne nie uzyska połączenia bezprzewodowego, wykonaj kroki 1–5 z lewej kolumny, aby spróbować ponownie ustanowić połączenie urządzenia głównego z bezprzewodowym subwooferem. ● Bezprzewodowy subwoofer posiada wbudowaną antenę bezprzewodowego odbioru. Jednostkę należy trzymać z dala od wody i wilgoci. ● Aby osiągnąć optymalną jakość dźwięku, należy sprawdzić, czy obszar dookoła bezprzewodowego subwoofera jest wolny od jakichkolwiek przeszkód. HW-H7500_H7501_POL_20141113.indd 15HW-H7500_H7501_POL_20141113.indd 15 2014-11-14  11:26:022014-11-14  11:26:0216

ZŁĄCZA PODŁĄCZANIE URZĄDZENIA ZEWNĘTRZNEGO ZA POMOCĄ

PRZEWODU HDMI HDMI to standardowy cyfrowy interfejs służący do łączenia takich urządzeń jak telewizor, rzutnik, odtwarzacz DVD,

odtwarzacz Blu-ray, przystawka STB i inne.

Technologia HDMI pozwala na przesyłanie cyfrowego sygnału dźwiękowego o najwyższej jakości, umożliwiając

uzyskanie znakomitego obrazu i dźwięku w takiej postaci, w jakiej są one wytwarzane przez źródło cyfrowe.

AUX INOPTICAL INHDMI INHDMI OUT HDMI OUT (TV)HDMI IN HDMI OUT HDMI IN HDMI OUT (TV)

(kupowany oddzielnie)

(kupowany oddzielnie)

HDMI IN Podłącz przewód HDMI (kupowany oddzielnie) z gniazda

HDMI IN z tyłu urządzenia do gniazda HDMI OUT w

urządzeniu cyfrowym.

Podłącz kabel HDMI (kupowany oddzielnie) z gniazda

HDMI OUT (TV) z tyłu produktu do gniazda HDMI IN w

● HDMI to interfejs umożliwiający cyfrową

transmisję danych wideo i audio poprzez

● W miarę możliwości zaleca się stosowanie

bezrdzeniowego kabla HDMI. Korzystając z

kabla HDMI ze rdzeniem, użyj kabla o

średnicy mniejszej niż 14 mm.

Funkcja ARC umożliwia przesyłanie dźwięku cyfrowego

przez port HDMI OUT (ARC).

Można ją włączyć tylko wtedy, gdy zestaw Soundbar jest

podłączony do telewizora obsługującego funkcję ARC.

● Wymaga włączonej funkcji Anynet+.

● Funkcja ta nie jest dostępna, jeśli przewód

HDMI nie obsługuje trybu ARC.

HW-H7500_H7501_POL_20141113.indd 16HW-H7500_H7501_POL_20141113.indd 16 2014-11-14  11:26:022014-11-14  11:26:0217

POL ZŁĄCZA PODŁĄCZANIE URZĄDZENIA ZEWNĘTRZNEGO PRZY UŻYCIU PRZEWODU AUDIO (ANALOGOWEGO) LUB OPTYCZNEGO (CYFROWEGO)

Urządzenie jest wyposażone w jedno cyfrowe optyczne gniazdo wejściowe i jedno analogowe gniazdo wejściowe

audio, co umożliwia dwa sposoby podłączenia do telewizora.AUX INOPTICAL INHDMI INHDMI OUT OPTICAL INAUX IN OPTICAL IN AUX IN OPTICAL OUT AUX OUT Kabel Audio Kabel Optyczny (kupowany oddzielnie) Odtwarzacz BD/ DVD/ Odbiornik telewizji kablowej/ Konsola do gier lub AUX IN Podłącz gniazdo AUX IN (Audio) w jednostce głównej do gniazda AUDIO OUT w telewizorze lub urządzeniu źródłowym.Zmień funkcję na AUX. lub,

OPTICAL IN Podłącz gniazdo OPTICAL IN (Audio) w jednostce głównej do gniazda OPTICAL OUT w telewizorze lub urządzeniu źródłowym.Zmień funkcję na D.IN.

● Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wykonane wszystkie połączenia pomiędzy komponentami. ● Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający. HW-H7500_H7501_POL_20141113.indd 17HW-H7500_H7501_POL_20141113.indd 17 2014-11-14  11:26:032014-11-14  11:26:0318

FUNKCJE FUNKCJE TRYB WEJŚCIA Naciśnij przycisk (Funkcja) na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby wybrać

Tryb wejścia Wyświetlacz

D.IN Wejście AUX AUX Wejście HDMI HDMI Tryb BLUETOOTH BT TV SoundConnect

+ Funkcja Auto Power Down

Urządzenie wyłącza się automatycznie w następujących

● Tryb D.IN/HDMI/BT/TV/USB/ARC

- Jeżeli przez 25 minut nie zostanie odebrany

- Jeśli przez 25 minut nie zostanie podłączony

- Jeżeli po podłączeniu przewodu do gniazda AUX

przez 8 godzin nie zostanie naciśnięty żaden

PRZYCISK. (Funkcję Auto Power Down można

wyłączyć tylko w tym przypadku.)

Aby wyłączyć funkcję Auto Power Down w czasie

pracy w trybie AUX, należy nacisnąć przycisk & i

przytrzymać go przez 5 sekund. Na wyświetlaczu

zostanie wyświetlony komunikat AUTO POWER DOWN ON / OFF.

Funkcja ARC umożliwia przesyłanie dźwięku cyfrowego przez port HDMI OUT (ARC).

1. Podłącz telewizor obsługujący funkcję ARC do listwy Soundbar za pomocą kabla HDMI.

2. Włącz telewizor a następnie włącz funkcję Anynet+ w listwie Soundbar.

3. Naciśnij przycisk

(Funkcja) na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby

● Jeśli kabel HDMI nie obsługuje funkcji ARC, funkcja ta może nie działać poprawnie.

● Aby wyłączyć funkcję ARC, wyłącz funkcję Anynet+.

BLUETOOTH Podłączając urządzenie Bluetooth do systemu Soundbar można odtwarzać utwory muzyczne z wysokiej jakości

dźwiękiem stereofonicznym bezprzewodowo!

+ Łączenie systemu Soundbar z urządzeniem Bluetooth

Sprawdź, czy urządzenie Bluetooth obsługuje funkcję zestawu słuchawek stereo obsługującego funkcję Bluetooth.

Urządzenie Bluetooth

1. Naciśnij przycisk

(Funkcja) na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby

• Na przednim wyświetlaczu listwy Soundbar zostanie wyświetlony komunikat BT READY.

2. Wybierz menu Bluetooth na urządzeniu Bluetooth, które ma być podłączone. (Patrz instrukcja obsługi urządzenia

3. Wybierz menu zestawu słuchawek stereo na urządzeniu Bluetooth.

• Zostanie wyświetlona lista zeskanowanych urządzeń.

4. Wybierz „[Samsung] Soundbar” z listy.

• Gdy zestaw Soundbar jest podłączony do urządzenia Bluetooth, na przednim panelu zostanie wyświetlony

komunikat [Nazwa urządzenia Bluetooth]

• Nazwa urządzenia może być wyświetlona tylko w języku angielskim. Nazwa napisana w innym języku zostanie

• Jeżeli kojarzenie urządzenia Bluetooth z systemem Soundbar nie powiodło się, usuń poprzednią pozycję

„[Samsung] Soundbar” znalezioną przez urządzenie Bluetooth i przeprowadź ponowne wyszukiwanie

5. Odtwórz muzykę na podłączonym urządzeniu.

• Można słuchać muzyki odtwarzanej w podłączonym urządzeniu Bluetooth z systemu Soundbar.

• W trybie BT funkcje: Odtwarzaj/Wstrzymaj/Następny/Poprzedni nie są dostępne. Funkcje te jednak są

dostępne w urządzeniach Bluetooth z obsługą AVRCP.

● Jeśli podczas podłączania urządzenia Bluetooth zostanie wyświetlone żądanie wprowadzenia kodu PIN,

● Jednorazowo może być skojarzone tylko jedno urządzenie Bluetooth.

● Połączenie Bluetooth zostanie przerwane w przypadku wyłączenia zestawu Soundbar.

HW-H7500_H7501_POL_20141113.indd 19HW-H7500_H7501_POL_20141113.indd 19 2014-11-14  11:26:042014-11-14  11:26:0420

● Zestaw Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w

poniższych przypadkach:

- Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.

- Jeżeli kilka urządzeń Bluetooth jest skojarzonych z systemem Soundbar jednocześnie.

- Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na właściwym miejscu lub działa

- Należy pamiętać, że urządzenia takie jak kuchenki mikrofalowe, adaptery bezprzewodowej sieci LAN,

lampy fluorescencyjne oraz kuchenki gazowe wykorzystują ten sam zakres częstotliwości, co urządzenie

Bluetooth, co może powodować zakłócenia elektryczne.

● Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

● Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

● Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z

zestawem słuchawkowym).

● Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[Samsung] Soundbar” z listy

zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb BT.

+ Bluetooth POWER On (Bluetooth POWER)

Przy aktywnej funkcji Bluetooth POWER On i wyłączonym zestawie Soundbar, jeśli poprzednio podłączone urządzenie

Bluetooth spróbuje nawiązać połączenie z zestawem Soundbar, zestaw zostanie włączony automatycznie.

1. Gdy listwa Soundbar jest włączona, naciśnij przycisk Bluetooth POWER na pilocie.

2. Na wyświetlaczu zestawu Soundbar zostanie wyświetlony komunikat BLUETOOTH POWER ON.

● Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem

Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

● Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko

wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat BT READY.

● W trybie TV SoundConnect nie można połączyć zestawu Soundbar z innym urządzeniem Bluetooth.

+ Odłączanie urządzenia Bluetooth od systemu Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać

podręcznik użytkownika urządzenia Bluetooth.

● System Soundbar zostanie odłączony.

● Gdy system Soundbar jest odłączony od urządzenia Bluetooth, na przednim wyświetlaczu systemu Soundbar

pojawi się komunikat BT DISCONNECTED.

HW-H7500_H7501_POL_20141113.indd 20HW-H7500_H7501_POL_20141113.indd 20 2014-11-14  11:26:042014-11-14  11:26:0421

+ Odłączanie systemu Soundbar od urządzenia Bluetooth

Naciśnij przycisk SOURCE na pilocie lub przycisk (Funkcja) na górnym panelu urządzenia, aby przełączyć tryb BT

w inny lub wyłączyć zestaw Soundbar.

● Podłączone urządzenie Bluetooth będzie przez pewien czas czekało na odpowiedź z systemu Soundbar, po czym

zakończy połączenie. (Czas odłączenia może się różnić w zależności od urządzenia Bluetooth)

● W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy

systemem Soundbar a urządzeniem Bluetooth przekracza odległość 5 m.

● System Soundbar wyłącza się automatycznie po 25 minutach w trybie gotowości.

Więcej informacji o połączeniu Bluetooth

Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za

pomocą bezprzewodowego połączenia o krótkim zasięgu.

● Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia,

- Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar.

- Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki

- W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej

samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

● System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

● Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość.

Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

● W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

● Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku

odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu

przeszkód takich jak ściany lub drzwi.

● Urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas działania.

TV SOUNDCONNECT Dźwięk z telewizora można odtwarzać przez zestaw Soundbar podłączony do telewizora firmy Samsung, który

obsługuje funkcję TV SoundConnect.

+ Podłączanie telewizora do zestawu Soundbar

1. Włącz telewizor firmy Samsung i zestaw Soundbar.

• Włącz menu telewizora.

• Przejdź do opcji Ustawienia głośników na karcie „Dźwięk.

• W menu „Dodaj nowe urządzenie” wybierz ustawienie „Wł.”.

2. Naciśnij przycisk

(Funkcja) na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby

HW-H7500_H7501_POL_20141113.indd 21HW-H7500_H7501_POL_20141113.indd 21 2014-11-14  11:26:052014-11-14  11:26:0522

3. Na ekranie telewizora zostanie wyświetlone pytanie, czy włączyć funkcję TV SoundConnect. Na ekranie telewizora

zostanie również wyświetlony komunikat „[Samsung] Soundbar”.

4. Wybierz opcję <Tak>, aby zakończyć podłączanie telewizora do listwy Soundbar pilotem telewizora.

● Przełączenie trybu zestawu Soundbar z telewizyjnego na inny spowoduje automatyczne wyłączenie funkcji

● Aby połączyć zestaw Soundbar z innym telewizorem, należy najpierw zakończyć istniejące połączenie.

● Zakończ połączenie z obecnym telewizorem, a następnie naciśnij przycisk & na pilocie i przytrzymaj przez

5 sekund, aby nawiązać połączenie z innym.

● Funkcja TV SoundConnect (SoundShare) jest obsługiwana przez niektóre telewizory firmy Samsung

wprowadzone do sprzedaży w 2012 roku. Przed rozpoczęciem sprawdź, czy dany telewizor obsługuje

funkcję TV SoundConnect (SoundShare). (Aby uzyskać więcej informacji, patrz instrukcja obsługi

● Jeśli dany telewizor firmy Samsung został wprowadzony do sprzedaży przed 2014 rokiem, sprawdź menu

ustawień zestawu SoundShare.

● Jeśli odległość pomiędzy telewizorem a zestawem Soundbar jest większa niż 5 m, połączenie może być

niestabilne lub dźwięk może być przerywany. W takim przypadku należy zmienić ustawienie telewizora lub

zestawu Soundbar, tak aby znajdowały się w zasięgu działania, a następnie ponownie ustanowić

połączenie TV SoundConnect.

● Zasięg działania funkcji TV SoundConnect

- Zalecany zasięg kojarzenia: w promieniu 50 cm

- Zalecany zasięg działania: w promieniu 5 m

● Przyciski Odtwarzaj/Wstrzymaj, Następny oraz Poprzedni na listwie Soundbar lub pilocie listwy Soundbar

nie sterują telewizorem.

+ Korzystanie z funkcji Bluetooth POWER On

Funkcja Bluetooth POWER On jest dostępna po pomyślnym podłączeniu listwy Soundbar do zgodnego z Bluetooth

telewizorem przy użyciu funkcji TV SoundConnect. Gdy funkcja Bluetooth POWER On jest włączona, wyłączenie lub

włączenie podłączonego telewizora spowoduje również wyłączenie lub włączenie listwy Soundbar.

1. Podłącz telewizor do listwy Soundbar, korzystając z funkcji TV SoundConnect.

2. Naciśnij przycisk Bluetooth POWER na zestawie Soundbar i na pilocie. Na wyświetlaczu zestawu Soundbar

zostanie wyświetlony komunikat BLUETOOTH POWER ON.

• BLUETOOTH POWER ON : Włączenie lub wyłączenie telewizora spowoduje włączenie lub wyłącznie

• BLUETOOTH POWER OFF : Zestaw Soundbar wyłącza się tylko po wyłączeniu telewizora.

● Ta funkcja jest obsługiwana tylko w niektórych telewizorach Samsung wprowadzonych do sprzedaży od

HW-H7500_H7501_POL_20141113.indd 22HW-H7500_H7501_POL_20141113.indd 22 2014-11-14  11:26:052014-11-14  11:26:0523

POL FUNKCJE USB Można odtwarzać pliki muzyczne zapisane w urządzeniach pamięci masowej USB przez listwę Soundbar.

1. Urządzenie USB należy podłączyć do portu USB

2. Naciśnij przycisk (Funkcja) na górnym panelu

urządzenia głównego lub przycisk SOURCE na

pilocie, aby wybrać tryb USB.

3. Na ekranie zostanie wyświetlony komunikat USB.

• Zestaw Soundbar został połączony z

• Wyłącza się automatycznie (Automatyczne

wyłączenie zasilania), jeżeli w ciągu 25 minut nie

zostanie podłączone żadne urządzenie USB.

+ Przed podłączeniem urządzenia

USB Pamiętaj o poniższych wartościach:

● Jeżeli nazwa pliku folderu na urządzeniu USB jest

dłuższa niż 10 znaków, nie jest ona wyświetlana na

● Ten produkt może nie być zgodny z pewnymi typami

nośników pamięci USB.

● Obsługiwane są systemy plików FAT16 i FAT32.

- System plików NTFS nie jest obsługiwany.

● Urządzenie USB należy podłączyć bezpośrednio do

portu USB produktu. W przeciwnym razie mogą

wystąpić problemy ze zgodnością USB.

● Nie podłączaj wielu urządzeń pamięci masowej do

produktu za pośrednictwem czytnika kart USB z

wieloma gniazdami. Może on nie działać prawidłowo.

● Nie są obsługiwane protokoły PTP aparatów

● Nie usuwaj urządzenia USB w trakcie przesyłania

● Urządzenie nie odtwarza plików muzycznych z

zabezpieczeniem DRM (MP3, WMA) z witryn

● Nie są obsługiwane zewnętrzne dyski twarde.

● Nie są obsługiwane przenośne urządzenia

● Jeżeli na urządzeniu USB zapisanych jest za

wiele folderów i plików, odczyt może trochę

Firma Samsung może w przyszłości zapewniać

aktualizacje oprogramowania wewnętrznego listwy

Jeżeli dostępna będzie aktualizacja oprogramowania

wewnętrznego, możliwe będzie jego uaktualnienie

poprzez podłączenie urządzenia USB z zapisaną na nim

aktualizacją oprogramowania do gniazda USB listwy

Należy pamiętać, że w przypadku większej liczby plików

aktualizacji, należy je zapisywać w urządzeniu USB pojedynczo

i używać ich do aktualizacji oprogramowania po kolei.

Aby uzyskać więcej informacji na temat pobierania plików

aktualizacji, należy odwiedzić stronę Samsung.com lub

skontaktować się z centrum obsługi telefonicznej Samsung.

● Włóż urządzenie USB zawierające

aktualizację oprogramowania wewnętrznego

do portu USB głównego urządzenia.

● Aktualizacja oprogramowania może nie

działać prawidłowo, jeśli na urządzeniu

pamięci masowej USB są zapisane pliki

dźwiękowe obsługiwane przez listwę

● Nie odłączaj zasilania ani nie wyjmuj

urządzenia USB podczas aktualizacji. Po

zakończeniu aktualizacji oprogramowania

urządzenie główne zostanie automatycznie

● Po aktualizacji wszystkie ustawienia zostaną

przywrócone do wartości fabrycznych.

Zalecamy zapisanie ustawień, aby możliwe

było ich łatwe przywrócenie po wykonaniu

aktualizacji. Należy pamiętać, że aktualizacja

oprogramowania spowoduje także

rozłączenie a następnie ponowne połączenie

subwoofera. Jeśli połączenie subwoofera nie

zostanie automatycznie ustanowione

ponownie po aktualizacji, patrz strona 15.

Gdyby aktualizacja oprogramowania nie

powiodła się, zalecamy sformatowanie

urządzenia USB do systemu plików FAT16 i

ponowną próbę aktualizacji.

● Po zakończeniu aktualizacji oprogramowania

wyłącz urządzenie, a następnie naciśnij i

przytrzymaj przycisk (

5 sekund. Na ekranie zostanie wyświetlony

komunikat „INIT” i urządzenie zostanie

wyłączone. Aktualizacja została zakończona.

● Nie należy formatować napędu USB w

systemie NTFS. Zestaw Soundbar nie

obsługuje systemu plików NTFS.

● Niektóre urządzenia pamięci USB nie są

obsługiwane, zależnie od producenta.

AUTO POWER LINK W przypadku podłączenia urządzenia głównego do

telewizora za pomocą kabla optycznego ustaw

funkcję Auto Power na opcję ON, aby listwa

Soundbar była automatycznie włączana po włączeniu

AUTO POWER LINK Wyświetlacz

1. Połącz listwę Soundbar z urządzeniem zewnętrznym

za pomocą kabla optycznego.

2. Naciśnij przycisk

urządzenia głównego lub przycisk SOURCE na

pilocie, aby wybrać tryb D.IN.

3. Naciśnij przycisk Anynet+ na pilocie zdalnego

sterowania, aby włączyć lub wyłączyć funkcję Auto

● W zależności od podłączonego urządzenia

funkcja Auto Power Link może nie działać.

HW-H7500_H7501_POL_20141113.indd 24HW-H7500_H7501_POL_20141113.indd 24 2014-11-14  11:26:052014-11-14  11:26:0525

POL ROZWIĄZYWANIE PROBLEMÓW ROZWIĄZYWANIE PROBLEMÓW Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.

Urządzenie się nie włącza.

• Czy kabel zasilania jest podłączony do gniazda?  Podłącz kabel zasilania do gniazda.

Funkcja nie działa, gdy naciskany jest dany przycisk.

• Czy w powietrzu są ładunki elektrostatyczne?  Odłącz kabel zasilania i podłącz ponownie.

• Czy włączona jest funkcja wyciszenia?

• Czy głośność ustawiona jest na minimalną?

(Wyciszenie), aby wyłączyć tę

• Czy baterie są wyczerpane?

• Czy odległość pomiędzy pilotem a jednostką główną

 Przesuń bliżej do urządzenia.

Uruchomienie trybu TV SoundConnect (łączenie telewizora) nie powiodło się.

• Czy ten telewizor obsługuje tryb TV SoundConnect?

• Czy dany telewizor posiada najnowszą wersję

oprogramowania sprzętowego?

• Czy w trakcie połączenia wyświetlany jest błąd?

• Zresetuj tryb TV i podłącz ponownie.

 Tryb TV SoundConnect jest obsługiwany przez

niektóre telewizory firmy Samsung wprowadzone na

rynek po 2012 roku. Sprawdź, czy dany telewizor

obsługuje tryb TV SoundConnect.

 Aktualizuj oprogramowanie sprzętowe telewizora do

 Skontaktuj się z centrum obsługi klienta firmy

 Naciśnij i przytrzymaj przycisk & przez 5 sekund,

aby zresetować połączenie TV SoundConnect.

Czerwona dioda na subwooferze będzie migać i subwoofer nie będzie generował żadnego

• Subwoofer może nie być podłączony do głównej

 Spróbuj ponownie połączyć subwoofer.

Subwoofer warkocze i zauważalnie drga.

• Spróbuj wyregulować wibracje subwoofera.  Naciśnij przycisk EQUALIZER WOOFER na pilocie,

aby ustawić wartość (pomiędzy SW-6 a SW+6).

HW-H7500_H7501_POL_20141113.indd 25HW-H7500_H7501_POL_20141113.indd 25 2014-11-14  11:26:062014-11-14  11:26:0626

+5 °C do +35 °C Zakres wilgotności roboczej

WZMACNIACZ Znamionowa

160W, 3 OHM, THD = 10%, 100Hz

Stosunek sygnał/szum (wejście analogowe)

65 dB Separacja (1 kHz)

* Wartości stosunku sygnał/szum, zniekształcenia, separacji i czułości użytkowej oparte są na pomiarach z

zastosowaniem wytycznych stowarzyszenia AES (Audio Engineering Society).

* Znamionowe dane techniczne

- Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

- Wagę i wymiary podano w przybliżeniu.

- Informacje dotyczące zasilania oraz zużycia mocy znajdują się w na etykiecie dołączonej do urządzenia.

a Informacja o licencji Open Source

- W przypadku pytań i wątpliwości dotyczących oprogramowania typu „Open Source” należy się skontaktować

z firmą Samsung za pomocą poczty e-mail

(oss.request@samsung.com).

Niniejszym firma Samsung Electronics, oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami oraz

pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/WE.

Oryginalna Deklaracja zgodności jest dostępna w witrynie http://www.samsung.com, przejdź do Wsparcie >

Przeszukaj wsparcie dotyczące produktu i wprowadź nazwę modelu.

To urządzenie można używać we wszystkich krajach UE.

HW-H7500_H7501_POL_20141113.indd 26HW-H7500_H7501_POL_20141113.indd 26 2014-11-14  11:26:062014-11-14  11:26:06[Sposób poprawnego usuwania baterii, w które

wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu

oznacza, że po upływie okresu użytkowania baterie, w które

wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi

odpadami pochodzącymi z gospodarstw domowych. Przy

zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb)

wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości

przewyższającej poziomy odniesienia opisane w dyrektywie WE

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą

powodować zagrożenie dla zdrowia ludzkiego lub środowiska

Aby chronić zasoby naturalne i promować ponowne wykorzystanie

materiałów, należy oddzielać baterie od innego typu odpadów i

poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji

To oznaczenie umieszczone na produkcie, akcesoriach lub

dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego

produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego,

przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa

domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne

i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy

o oddzielenie tych przedmiotów od odpadów innego typu oraz o

odpowiedzialny recykling i praktykowanie ponownego wykorzystania

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego

dla środowiska recyklingu tych przedmiotów, użytkownicy w

gospodarstwach domowych powinni skontaktować się z punktem

sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z

organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i

sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie

należy usuwać razem z innymi odpadami komercyjnymi.

Kontakt do SAMSUNG Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią.

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

(v rozsahu od SW-6 do SW+6).

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

značky 'O' vedle sebe jako na

nedotýkala povrchu, jako na ilustraci.

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support

0 801-172-678* lub +48 22 607-93-33 **

*(całkowity koszt połączenia jak za 1 impuls

według taryfy operatora)

** (koszt połączenia według taryfy operatora)

www.samsung.com/pl/support
