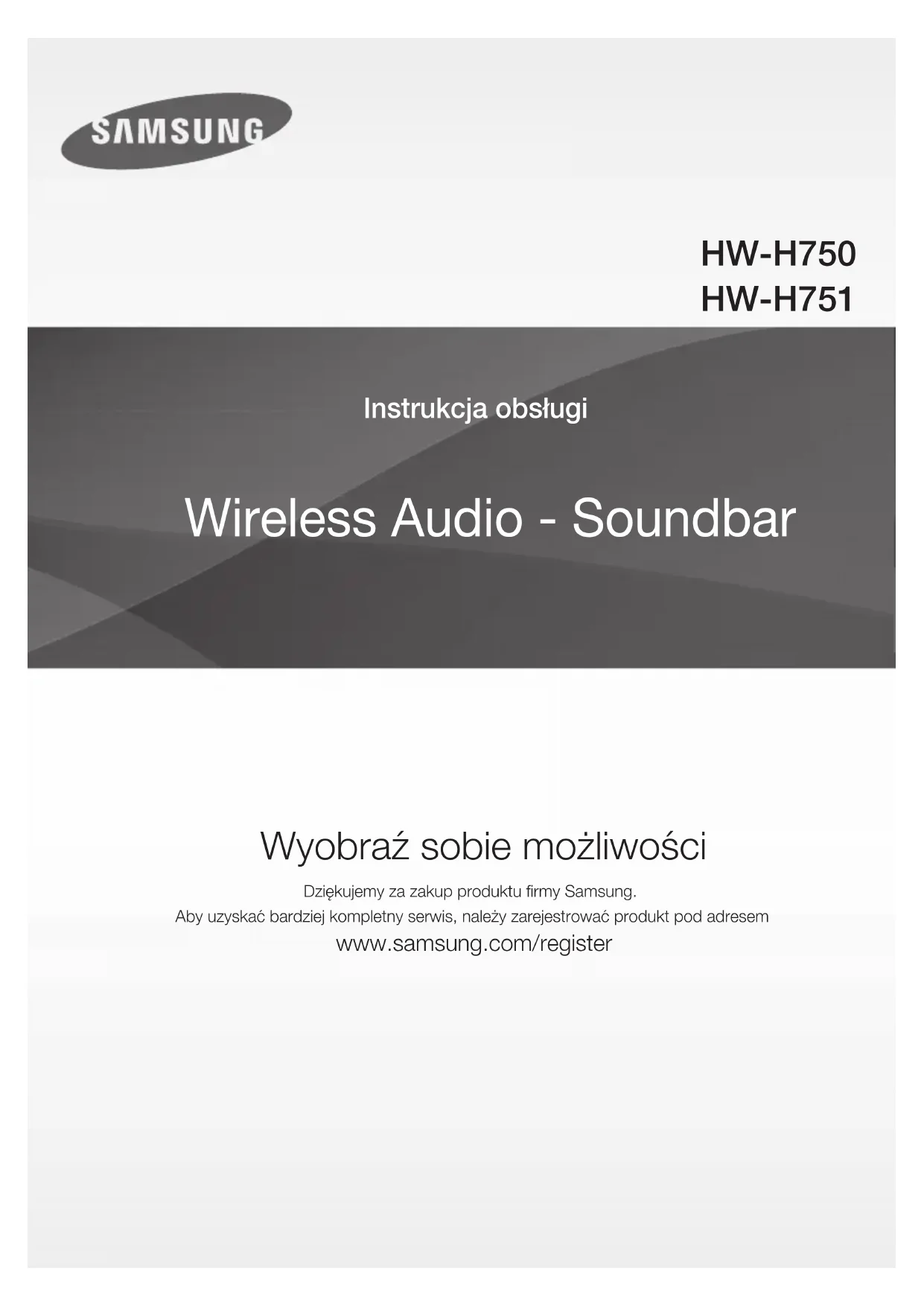

Wyobraź sobie możliwości Dziękujemy za zakup produktu firmy Samsung. Aby uzyskać bardziej kompletny serwis, należy zarejestrować produkt pod adresem www.samsung.com/register

CHARAKTERYSTYKA CHARAKTERYSTYKA TV SoundConnect

Funkcja TV SoundConnect umożliwia słuchanie dźwięku z telewizora na zestawie Soundbar przez połączenie Bluetooth, a także regulację dźwięku.

HDMI Interfejs HDMI umożliwia równoczesne przesyłanie sygnału obrazu i dźwięku oraz oferuje bardziej wyraźny obraz. Urządzenie jest również wyposażone w funkcję ARC, która umożliwia słuchanie dźwięku z telewizora przez HDMI za pomocą zestawu Soundbar przez kabel HDMI. Funkcja ta jest dostępna tylko po podłączeniu urządzenia do telewizora obsługującego technologię ARC. Surround Sound Expansion

Funkcja Surround Sound Expansion dodaje dźwiękom głębi i przestrzeni ulepszając jakość słuchania. Funkcja Surround Sound Expansion działa w oparciu o technologię Sonic Emotion. Bezprzewodowy subwoofer

Moduł bezprzewodowy firmy Samsung umożliwia pozbycie się przewodów łączących urządzenie główne z subwooferem. Zamiast tego subwoofer łączy się z kompaktowym modułem bezprzewodowym, komunikującym się z modułem głównym. Tryb dźwięku specjalnego

Do wyboru dostępne są różne tryby dźwięku — CINEMA (KINO) / SPORTS / VOICE (GŁOS) / MUSIC (MUZYKA) / STANDARD (Oryginalny Dźwięk), w zależności od typu odtwarzanej zawartości. Wielofunkcyjny pilot Jednym naciśnięciem przycisku na dołączonym pilocie można sterować różnymi operacjami.

Obsługa hosta USB Możesz podłączyć i odtwarzać pliki muzyczne z zewnętrznych urządzeń pamięci masowej USB, takich jak odtwarzacze MP3, pamięć Flash USB, itp. za pomocą funkcji USB HOST systemu Soundbar. Funkcja Bluetooth

Podłączając urządzenie Bluetooth do systemu Soundbar można odtwarzać utwory muzyczne z wysokiej jakości dźwiękiem stereofonicznym bezprzewodowo!

NFC Poniższa prosta procedura pozwala na połączenie urządzenia obsługującego funkcję NFC z systemem Soundbar za pośrednictwem funkcji Bluetooth w celu odtwarzania na nim muzyki z systemu Soundbar. Funkcja ta jest obsługiwana modelach przeznaczonych tylko dla niektórych obszarów. Multiroom Link

Po podłączeniu listwy Soundbar do urządzenia inteligentnego z aplikacją Multiroom Link można bezprzewodowo połączyć ze sobą wiele urządzeń Multiroom firmy Samsung.

LICENCJI Wyprodukowano na licencji Dolby Laboratories. Symbol Dolby i podwójne D są znakami towarowymi firmy Dolby Laboratories.

Informacje dotyczące patentów DTS można znaleźć na stronie: http://patents.dts.com. Wyprodukowano na licencji DTS Licensing Limited. DTS, jego graficzny symbol, & DTS i symbol łącznie, to zastrzeżone znaki towarowe, a DTS 2.0 Channel to znak towarowy firmy DTS Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.

Wyrażenia HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI to znaki towarowe lub zarejestrowane znaki towarowe firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. - W przypadku pytań i wątpliwości dotyczących oprogramowania typu „Open Source” należy się skontaktować z firmą Samsung za pomocą poczty e-mail (oss.request@samsung.com). HW-H750_H751_POL_141024.indd 2HW-H750_H751_POL_141024.indd 2 2014-10-24  2:59:442014-10-24  2:59:443

POL INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU.

PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆ

Ten symbol oznacza, że wewnątrz urządzenia występuje wysokie napięcie elektryczne, które może spowodować porażenie elektryczne lub obrażenia ciała.

Ten symbol oznacza obecność ważnych instrukcji towarzyszących produktowi. OSTRZEŻENIE: Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA : ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO. • Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę. PRZESTROGA • Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon. • Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

HW-H750_H751_POL_141024.indd 3HW-H750_H751_POL_141024.indd 3 2014-10-24  2:59:442014-10-24  2:59:444

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

ŚRODKI OSTROŻNOŚCI Należy upewnić się, że źródło zasilania prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce

umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu)

zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są

zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie

pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz

wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

Podczas burzy z piorunami należy odłączyć główną

wtyczkę prądu przemiennego z gniazda. Napięcie

gwałtownie wzrasta pod wpływem wyładowań

atmosferycznych, co może uszkodzić jednostkę.

Produkt należy chronić przed wilgocią (np. wazony) i

nadmiernym ciepłem (np. z kominka) lub urządzeniami

wytwarzającymi silne pole elektromagnetyczne. Jeśli

urządzenie nie działa prawidłowo, należy odłączyć kabel

zasilania ze źródła prądu zmiennego. Produkt nie jest

przeznaczony do użytku przemysłowego. Należy go

używać jedynie w celu prywatnym.

Jeśli produkt lub płyta były przechowywane w niskich

temperaturach, może wystąpić kondensacja pary

wodnej. W przypadku przewożenia odtwarzacza zimą

należy odczekać około 2 godzin przed jego użyciem, aż

temperatura jednostki osiągnie wartość pokojową.

Jednostki nie należy wystawiać bezpośrednio na promienie

słońca lub inne źródła ciepła.

Mogłoby to doprowadzić do przegrzania i uszkodzenia

Baterie użyte w tym produkcie zawierają substancje

chemiczne szkodliwe dla środowiska.

Nie należy wyrzucać baterii razem z innymi odpadkami

gospodarstwa domowego.

Nie należy wrzucać baterii do ognia.

Nie należy dopuszczać do zwarcia ani do przegrzania

baterii, ani nie należy ich rozmontowywać.

W przypadku nieprawidłowego włożenia baterii istnieje

niebezpieczeństwo wybuchu.

Nowe baterie powinny być tego samego typu.

Produkt należy chronić przed wilgocią (np wazony

3 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

3 Ostrzeżenia dotyczące bezpieczeństwa

4 Środki Ostrożności

6 ROZPOCZYNANIE PRACY

6 Przed przeczytaniem tej instrukcji obsługi

6 Co zostało dostarczone

7 Panel Przedni/Dolny

9 Przyciski i funkcje pilota

11 Montowanie wspornika ściennego

12 Demontaż uchwytu ściennego

12 Montaż uchwytu bez korzystania z

Instrukcji instalacji uchwytu ściennego

13 Podłączanie bezprzewodowego

14 Mocowanie toroidalnego rdzenia

ferrytowego na przewodzie zasilającym

15 Podłączanie urządzenia zewnętrznego za

pomocą przewodu HDMI

16 Podłączanie urządzenia zewnętrznego

przy użyciu przewodu Optycznego

(cyfrowego) lub Audio (analogowego)

16 Zakładanie zacisku przewodów

23 Korzystanie z funkcji Network Standby

23 Korzystanie z funkcji AUTO POWER LINK

24 Korzystanie z aplikacji Multiroom Link

26 Aktualizacja oprogramowania

27 ROZWIĄZYWANIE PROBLEMÓW

● Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu. ● I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). ● Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu. HW-H750_H751_POL_141024.indd 5HW-H750_H751_POL_141024.indd 5 2014-10-24  2:59:452014-10-24  2:59:456

ROZPOCZYNANIE PRACY ROZPOCZYNANIE PRACY PRZED PRZECZYTANIEM TEJ INSTRUKCJI OBSŁUGI Przed przeczytaniem instrukcji obsługi, należy zapoznać się z następującymi pojęciami.

+ Symbole używane w instrukcji

Symbol Termin Definicja

Dotyczy sytuacji, w których funkcja nie działa lub ustawienia mogą zostać anulowane.

Dotyczy wskazówek lub instrukcji na stronie, pomagających w obsłudze każdej funkcji.

+ Instrukcja bezpieczeństwa i rozwiązywanie problemów

1) Przed użyciem tego produktu należy zapoznać się z Instrukcjami dotyczącymi bezpieczeństwa. (Patrz strona 3)

2) Jeśli wystąpi problem, należy sprawdzić rozdział Rozwiązywanie problemów. (Patrz strona 27)

©2014 Samsung Electronics Co.,Ltd.

Wszelkie prawa zastrzeżone. Powielanie lub kopiowanie niniejszej instrukcji obsługi w całości lub w częściach bez

uzyskania pisemnej zgody Samsung Electronics Co., Ltd. jest zabronione.

CO ZOSTAŁO DOSTARCZONE Sprawdź, czy dostarczono wszystkie akcesoria przedstawione poniżej.

(Uchwyt ścienny L: 1EA) (Uchwyt ścienny P: 1EA)

Pilot/baterie / Bateria

litowa (3V : CR2032)

Instrukcja Obsługi Wspornik Ścienny

Instrukcja instalacji

(Śruba uchwytu 2: 2EA) (Śruba uchwytu 1: 2EA)

(Kabel zasilnia : 1EA) Śruba Uchwytu Przewód Zasilania Zasilacz prądu stałego

Przewód AUX Zacisk Etykieta NFC

● Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji.

HW-H750_H751_POL_141028.indd 6HW-H750_H751_POL_141028.indd 6 2014-10-28  10:16:522014-10-28  10:16:527

POL OPISY OPISY PANEL PRZEDNI/DOLNY WZMACNIACZ LAMPOWY AUX INAUX IN AUX AUX Wyświetlacz Wyświetla bieżący słuchania. ● Jeśli nie wystąpią żadne dane wejściowe z urządzenia lub pilota przez 15 sekund, wyświetlacz zostanie wyłączony automatycznie. ● Wyświetlacz nie zostanie wyłączony automatycznie w trybach BT READY, TV READY i USB Playing. Przycisk (Funkcja) Umożliwia wybranie wejścia D.IN, AUX, HDMI, BT, TV, USB. ● Naciśnięcie i przytrzymanie przycisku ( ) przez ponad 3 sekund przy włączonym urządzeniu skonfiguruje przycisk tak, aby działał jak przycisk MUTE (WYCISZENIA). Aby anulować konfigurację przycisku MUTE, ponownie naciśnij przycisk ( ) i przytrzymaj przez ponad 3 sekund. (USB Port) Można tutaj podłączać urządzenia USB, np. odtwarzacze MP3, aby odtwarzać pliki zapisane w urządzeniach. AUX IN Podłącz do wyjścia analogowego urządzenia zewnętrznego. Przycisk (Zasilanie) Włącza i wyłącza urządzenie Soundbar. Głośność +/- Steruje poziomem głośności. Wartość numeryczna poziomu głośności pojawia się na wyświetlaczu panelu przedniego. ● Po włączeniu zasilania tego urządzenia nastąpi 10-12 sekundowe opóźnienie przed odtworzeniem dźwięku.

● Nie należy zbliżać telefonów komórkowych ani urządzeń mobilnych do wzmacniacza lampowego, ani też umieszczać innych urządzeń elektronicznych na produkcie. Sygnały z tych urządzeń mogą spowodować zakłócenia dźwięku. ● Należy dopilnować, aby dzieci nie dotykały powierzchni urządzenia, gdy jest uruchomione. Może być gorące. ● Otwórz POKRYWĘ USB, aby skorzystać z gniazda USB lub AUX.

HW-H750_H751_POL_141024.indd 7HW-H750_H751_POL_141024.indd 7 2014-10-24  2:59:472014-10-24  2:59:478

OPISY PANEL TYLNY LAN Umożliwia podłączenie sieci za

pomocą przewodu LAN.

HDMI IN Służy do jednoczesnego odbierania

cyfrowych sygnałów wideo i audio

za pomocą kabla HDMI. Użyj do

podłączania obsługiwanego

urządzenia zewnętrznego.

Zapewnia jednoczesne wyjście cyfrowego

sygnału wideo i audio za pomocą kabla

DC 24V (Źródło zasilania)

Podłącz wtyczkę zasilacza prądu stałego

do gniazda zasilania, a następnie podłącz

wtyczkę zasilacza prądu zmiennego do

OPTICAL IN Podłącz do wyjścia cyfrowego

(optycznego) urządzenia

SETUP Naciśnij ten przycisk, aby podłączyć

listwę Soundbar do sieci za pomocą

konfiguracji WPS lub Wi-Fi.

Naciśnij przycisk, aby

podłączyć listwę Soundbar

(kupowany oddzielnie)

● Podczas odłączania kabla zasilania zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie

● Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną

wykonane połączenia pomiędzy wszystkimi podzespołami.

HW-H750_H751_POL_141024.indd 8HW-H750_H751_POL_141024.indd 8 2014-10-24  2:59:552014-10-24  2:59:559

POL PILOT PILOT PRZYCISKI I FUNKCJE PILOTA TREBLE BASS Naciśnij, aby wybrać Treble (Tony wysokie) lub Bass (Tony niskie). Następnie, przy użyciu przycisku #,$ ustaw głośność tonów wysokich lub niskich od -3 do +3. DIMMER/Anynet+ DIMMER : Naciśnij przycisk DIMMER/Anynet+, aby ustawić jasność WZMACNIACZA LAMPOWEGO. Funkcja DIMMER zostanie włączona dopiero po 30 sekundach od włączenia urządzenia po raz pierwszy. Anynet+ : Naciśnij i przytrzymaj przycisk DIMMER/Anynet+ przez ponad 5 sekundy, aby włączyć lub wyłączyć funkcję Anynet+ oraz AUTO POWER LINK. Funkcja Anynet+ umożliwia obsługę listwy Soundbar za pomocą pilota telewizora firmy Samsung obsługującego funkcję Anynet+. Listwę Soundbar należy podłączyć do telewizora przy użyciu przewodu HDMI. Szczegółowe informacje dotyczące funkcji AUTO POWER LINK można znaleźć na stronie 23. REPEAT Funkcję REPEAT można ustawić podczas odtwarzania muzyki z napędu USB. REPEAT OFF : Anuluje powtarzanie odtwarzania. REPEAT FILE : Powtarzanie odtwarzania utworu. REPEAT ALL : Powtarzanie odtwarzania wszystkich ścieżek. REPEAT RANDOM : Odtwarza pliki w kolejności losowej. (Utwór, który już został odtworzony, może zostać odtworzony ponownie.) MUTE Naciskając ten przycisk można zmniejszyć głośność do 0.Ponowne naciśnięcie przywraca dźwięk na poprzednim poziomie głośności. SOURCE Naciśnij, aby wybrać źródło podłączone do zestawu Soundbar. Przejście do Przodu Jeśli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden plik, naciśnięcie przycisku $ spowoduje wybranie następnego pliku. AUDIO SYNC Jeśli zestaw Soundbar jest podłączony do telewizora cyfrowego i obraz wideo nie jest zsynchronizowany z dźwiękiem, można je zsynchronizować za pomocą przycisków AUDIO SYNC. Za pomocą przycisków #,$ można wybrać opóźnienie dźwięku z zakresu od 0 ms do 300 ms. W trybie USB, TV lub BT funkcja Audio Sync może nie działać. Funkcję Wi-Fi SETUP można również uruchomić naciskając i przytrzymując przycisk AUDIO SYNC na pilocie przez 7 sekund. ● Soundbar to nazwa własna produktu firmy Samsung.

● Telewizor można obsługiwać za pomocą pilota telewizora.

HW-H750_H751_POL_141024.indd 9HW-H750_H751_POL_141024.indd 9 2014-10-24  2:59:562014-10-24  2:59:5610

PILOT WOOFER Użytkownik może sterować głośnością subwoofera.

Naciśnij przycisk #,$, aby zwiększyć lub zmniejszyć głośność

subwoofera. Można wybrać poziom z zakresu od SW -6 do SW +6.

Funkcję SPK ADD listwy Soundbar można również uruchomić naciskając i

przytrzymując przycisk WOOFER na pilocie przez 5 sekund.

Surr.Sound (Surround Sound Expansion)

Naciśnij przycisk Surr.Sound na pilocie, aby dodać głębię i przestrzeń do

W przypadku wyboru opcji SURROUND SOUND AUTO: Jeśli źródło

dźwięku jest więcej niż dwu-kanałowe, zostanie automatycznie włączony

tryb SURROUND SOUND ON.

Jeśli źródło dźwięku jest dwu-kanałowe (stereo) lub jedno-kanałowe,

zostanie automatycznie wybrany tryb SURROUND SOUND OFF.

Funkcję WPS można również uruchomić naciskając i przytrzymując

przycisk Surr.Sound na pilocie przez 5 sekund.

VOLUME Służy do regulacji poziomu głośności urządzenia.

POWER Włącza i wyłącza urządzenie Soundbar.

SOUND EFFECT Naciśnij, aby wybrać tryb efektów dźwiękowych.

Wybierz tryb STANDARD, aby odtwarzać oryginalny dźwięk. Wybór trybu

Sound Effect (oprócz opcji STANDARD) powoduje automatyczne

wyłączenie opcji Surround Sound Expansion.

Naciśnij przycisk ►, aby wstrzymać tymczasowo odtwarzanie pliku.

Naciśnij przycisk ► ponownie, aby odtworzyć zaznaczony plik.

Jeżeli w urządzeniu, z którego odtwarzasz, znajduje się więcej niż jeden

plik, naciśnięcie przycisku # spowoduje wybranie poprzedniego pliku.

+ Wkładanie baterii do pilota

1. Przy użyciu odpowiedniej monety

obróć pokrywę komory baterii pilota

w kierunku przeciwnym do ruchu

wskazówek zegara, aby ją zdjąć, jak

pokazano na powyższym rysunku.

2. Włóż baterię litową 3V. Należy ją włożyć

tak, aby biegun dodatni (+) był

skierowany do góry Załóż pokrywę na

komorę baterii tak, aby znaki 'O'

znajdowały się tuż obok siebie, jak

pokazano na powyższym rysunku.

3. Przy użyciu odpowiedniej

monety obróć maksymalnie

pokrywę komory baterii

pilota w prawo, aż zostanie

HW-H750_H751_POL_141024.indd 10HW-H750_H751_POL_141024.indd 10 2014-10-24  2:59:562014-10-24  2:59:5611

POL ZŁĄCZA ZŁĄCZA MONTOWANIE WSPORNIKA ŚCIENNEGO Wspornik ścienny służy do montowania tego urządzenia na ścianie. + Środki ostrożności przy instalacji

● Należy montować wyłącznie na pionowych ścianach.

● Do instalacji unikać miejsc wysokiej temperatury i wilgotności w przeciwnym razie ściana może nie utrzymać urządzenia. ● Należy sprawdzić nośność ściany. Jeśli ściana nie jest wystarczająco mocna, aby udźwignąć urządzenie, należy ją wzmocnić lub zainstalować urządzenie na innej ścianie, która może udźwignąć ciężar urządzenia. ● Należy zakupić i zastosować wkręty mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.). W miarę możliwości należy zamontować wkręty wsporcze w kołkach w ścianie. ● Należy zakupić odpowiednie wkręty zależnie od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. - Średnica : M5 - Długość : zalecane L 35 mm lub dłuższe ● Podłączyć przewody z urządzenia do urządzeń zewnętrznych przed zamontowaniem urządzenia na ścianie. ● Pamiętaj, aby wyłączyć jednostkę przed instalacją i odłączyć ją od gniazdka zasilania. W przeciwnym razie mogłoby dojść do porażenia prądem elektrycznym.1. Umieść szablon montażowy na powierzchni ściany.• Szablon musi gładko przylegać do ściany.• Jeśli na ścianie zamontowany jest telewizor, montaż należy wykonać co najmniej 5 cm pod telewizorem.2. Przy pomocy pisaka zaznacz miejsca, w których śruby zostaną wkręcone w ścianę, a następnie zdejmij szablon. 3. Przymocuj uchwyty ścienne, przykręcając śruby w zaznaczonych miejscach.• Uchwyt lewy i prawy różnią się kształtem. 4. Przykręć uchwyt wkładając dwie śruby w otwory z tyłu głównej części listwy Soundbar, jedną z lewej strony, a drugą z prawej. 5. Jeśli listwa Soundbar jest montowana na ścianie, do jej środka może się dostać kurz. Upewnij się, że POKRYWA USB jest cały czas zamknięta.6. Dopasuj śruby uchwytu z tyłu listwy Soundbar do rowków w uchwycie ściennym. W celu bezpiecznego montażu śruby uchwytu należy wcisnąć do samego końca otworów.

5 cm lub więcej Korzystanie z listwy Soundbar mocowanej przy użyciu uchwytu ściennego [Montaż listwy Soundbar na ścianie]

AUX AUX HW-H750_H751_POL_141024.indd 11HW-H750_H751_POL_141024.indd 11 2014-10-24  2:59:572014-10-24  2:59:5712

ZŁĄCZA DEMONTAŻ UCHWYTU ŚCIENNEGO

1. Pociągnij listwę Soundbar w górę, jak pokazano na rysunku, aby ją

zdjąć z uchwytu ściennego.

● Nie należy zawieszać się na zamontowanym urządzeniu i należy unikać jego uderzania oraz upuszczania.

● Zamocuj urządzenie solidnie na ścianie tak, aby nie spadło. Upadek urządzenia może doprowadzić do

obrażeń ciała użytkownika lub uszkodzenia produktu.

● Po zainstalowaniu urządzenia na ścianie należy się upewnić, że nie istnieje możliwość pociągnięcia kabli

połączeniowych przez dzieci.

● Aby zapewnić optymalne działanie urządzenia zamontowanego na ścianie, system głośników należy

zamontować co najmniej 5 cm pod telewizorem, jeśli jest on także zamontowany na tej ścianie.

● Ze względów bezpieczeństwa, jeśli urządzenie nie jest zamontowane na ścianie, należy je umieścić na

wytrzymałej, płaskiej powierzchni, nie stwarzającej ryzyka spadnięcia.

MONTAŻ UCHWYTU BEZ KORZYSTANIA Z INSTRUKCJI INSTALACJI UCHWYTU ŚCIENNEGO

5 cm lub więcej 5 cm lub więcej

Minimalnie 32,8–33,5 cm

1. Umieść „Uchwyt ścienny L” na żądanej powierzchni ściany utrzymując go równolegle do podłogi, jak

przedstawiono wyżej, i przymocuj śrubą przełożoną przez otwór z jego prawej strony.

2. Umieść „Uchwyt ścienny P” na żądanej powierzchni ściany utrzymując go równolegle do podłogi, jak

przedstawiono wyżej, i przymocuj śrubą przełożoną przez otwór z jego lewej strony.

• Jeśli uchwyt ścienny L/P ma być umieszczony pod telewizorem, sprawdź otwory mocowania w krokach 1 i 2,

aby były wyrównane odpowiednio do środka dolnej części telewizora.

3. Przymocuj śruby w pozostałych otworach.

Korzystanie z listwy Soundbar mocowanej

przy użyciu uchwytu ściennego

[Demontaż listwy Soundbar z uchwytu ściennego]

HW-H750_H751_POL_141024.indd 12HW-H750_H751_POL_141024.indd 12 2014-10-24  2:59:582014-10-24  2:59:5813

POL ZŁĄCZA PODŁĄCZANIE BEZPRZEWODOWEGO SUBWOOFERA Identyfikator podłączenia subwoofera jest zaprogramowany fabrycznie, więc urządzenie główne i subwoofer powinny

nawiązać połączenie (bezprzewodowo) automatycznie po ich włączeniu. Jeśli wskaźnik LINK nie świeci się, gdy

zostało włączone urządzenie główne i subwoofer, ustaw identyfikator zgodnie z poniższymi. Procedurę tę należy

wykonać w ciągu 30 sekund od chwili, gdy zacznie migać wskaźnik połączenia na subwooferze.

1. Podłącz przewody zasilania urządzenia głównego i

subwoofera do gniazda zasilania prądem zmiennym.

2. Upewnij się, że urządzenie główne jest wyłączone (w

trybie STANDBY (Gotowość)).

3. Naciskaj przycisk ID SET z tyłu subwoofera małym

przedmiotem z ostrą końcówką przez 5 sekundy.

• Wskaźnik LINK (niebieska dioda LED) na

subwooferze miga szybko.

4. Gdy urządzenie główne jest wyłączone (w trybie

STANDBY (Gotowość)), naciśnij przycisk MUTE

na pilocie i przytrzymaj przez 5 sekund.

5. Komunikat ID SET pojawia się na wyświetlaczu

6. Aby sfinalizować połączenie, włącz zasilanie

urządzenia głównego, podczas gdy niebieska dioda

LED subwoofera będzie migać.

• Urządzenie główne i subwoofer powinny być

• Wskaźnik LINK (niebieska dioda LED) na

subwooferze powinien świecić stałym niebieskim

• Jeśli wskaźnik LINK nie świeci stałym niebieskim

światłem, oznacza to, że połączenie nie zostało

pomyślnie nawiązane. Wyłącz urządzenie główne

i rozpocznij ponownie od kroku 2.

• Jakość dźwięku bezprzewodowego subwoofera

można poprawić wybierając efekt dźwiękowy.

● Przed przeniesieniem lub instalacją produktu

należy wyłączyć urządzenie i odłączyć

● Jeśli jednostka główna jest wyłączona,

bezprzewodowy subwoofer przełączy się w

tryb gotowości, a w górnej części ekranu

zostanie wyświetlone STANDBY. Następnie

po 30 sekundach zacznie migać niebieski

● Jeśli w pobliżu listwy Soundbar korzystasz z

urządzenia, które używa tej samej

częstotliwości (2,4GHz) co listwa Soundbar,

mogą wystąpić zakłócenia dźwięku.

● Odległość transmisji fali radiowej wynosi ok.

10 m, jednak może się ona różnić w

zależności od środowiska pracy.

Jeżeli pomiędzy jednostką zewnętrzną, a

bezprzewodowym modułem wzmacniacza

znajduje się ściana z żelbetonu lub metalu,

system może zupełnie nie działać z powodu

nie przechodzenia fal radiowych przez metal.

● Jeśli urządzenie główne nie uzyska połączenia

bezprzewodowego, wykonaj kroki 1–6 z lewej

kolumny, aby spróbować ponownie

ustanowić połączenie urządzenia głównego z

bezprzewodowym subwooferem.

● Bezprzewodowy subwoofer posiada

wbudowaną antenę bezprzewodowego

odbioru. Jednostkę należy trzymać z dala od

● Aby osiągnąć optymalną jakość dźwięku,

należy sprawdzić, czy obszar dookoła

bezprzewodowego subwoofera jest wolny od

jakichkolwiek przeszkód.

HW-H750_H751_POL_141024.indd 13HW-H750_H751_POL_141024.indd 13 2014-10-24  2:59:582014-10-24  2:59:5814

ZŁĄCZA MOCOWANIE TOROIDALNEGO RDZENIA FERRYTOWEGO NA PRZEWODZIE ZASILAJĄCYM LISTWY SOUNDBAR Można zredukować szumy spowodowane promieniowaniem elektromagnetycznym, mocując rdzeń ferrytowy na

przewodzie zasilającym listwy Soundbar.

1. Odblokuj i otwórz rdzeń ferrytowy.

2. Owiń dwukrotnie przewód zasilający listwy Soundbar

dookoła rdzenia ferrytowego. (Rozpocznij nawijanie

5–10 cm od rdzenia).

3. Zamknij rdzeń ferrytowy naciskając go, aż usłyszysz

<Przewód zasilający listwy Soundbar>

HW-H750_H751_POL_141024.indd 14HW-H750_H751_POL_141024.indd 14 2014-10-24  2:59:592014-10-24  2:59:5915

POL ZŁĄCZA PODŁĄCZANIE URZĄDZENIA ZEWNĘTRZNEGO ZA POMOCĄ

PRZEWODU HDMI HDMI to standardowy cyfrowy interfejs służący do łączenia takich urządzeń jak telewizor, rzutnik, odtwarzacz DVD,

odtwarzacz Blu-ray, przystawka STB i inne.

Technologia HDMI pozwala na przesyłanie cyfrowego sygnału dźwiękowego o najwyższej jakości, umożliwiając

uzyskanie znakomitego obrazu i dźwięku w takiej postaci, w jakiej są one wytwarzane przez źródło cyfrowe.

HDMI IN HDMI OUT (TV)HDMI OUT HDMI IN Kabel HDMI

(kupowany oddzielnie)

(kupowany oddzielnie)

HDMI IN Podłącz przewód HDMI (kupowany oddzielnie) z gniazda

HDMI IN z tyłu urządzenia do gniazda HDMI OUT w

urządzeniu cyfrowym.

Podłącz kabel HDMI (kupowany oddzielnie) z gniazda

HDMI OUT (TV) z tyłu produktu do gniazda HDMI IN w

● HDMI to interfejs umożliwiający cyfrową

transmisję danych wideo i audio poprzez

Funkcja ARC umożliwia przesyłanie dźwięku cyfrowego

przez port HDMI OUT (ARC).

Można ją włączyć tylko wtedy, gdy zestaw Soundbar jest

podłączony do telewizora obsługującego funkcję ARC.

● Wymaga włączonej funkcji Anynet+.

● Funkcja ta nie jest dostępna, jeśli przewód

HDMI nie obsługuje trybu ARC.

HW-H750_H751_POL_141024.indd 15HW-H750_H751_POL_141024.indd 15 2014-10-24  3:00:002014-10-24  3:00:0016

ZŁĄCZA PODŁĄCZANIE URZĄDZENIA ZEWNĘTRZNEGO PRZY UŻYCIU PRZEWODU OPTYCZNEGO (CYFROWEGO) LUB AUDIO (ANALOGOWEGO)

Urządzenie jest wyposażone w jedno cyfrowe optyczne gniazdo wejściowe i jedno analogowe gniazdo wejściowe

audio, co umożliwia dwa sposoby podłączenia do telewizora.

AUX INAUDIO OUT OPTICAL INOPTICAL OUT Kabel Audio

(kupowany oddzielnie)

OPTICAL IN Podłącz gniazdo OPTICAL IN (Audio) w jednostce

głównej do gniazda OPTICAL OUT w telewizorze lub

urządzeniu źródłowym.

Zmień funkcję na D.IN.

● Nie podłączaj kabla zasilania tego produktu

lub telewizora do gniazda ściennego do

momentu, aż zostaną wykonane wszystkie

połączenia pomiędzy komponentami.

● Przed przeniesieniem lub instalacją produktu

należy wyłączyć urządzenie i odłączyć

AUX IN Podłącz gniazdo AUX IN (Audio) w jednostce głównej

do gniazda AUDIO OUT w telewizorze lub urządzeniu

Zmień funkcję na AUX.

ZAKŁADANIE ZACISKU PRZEWODÓW DC 24V DC 24V Aby uporządkować przewody,

przymocuj klips do urządzenia w

sposób pokazany na rysunku, a

następnie poprowadź przez niego

HW-H750_H751_POL_141024.indd 16HW-H750_H751_POL_141024.indd 16 2014-10-24  3:00:012014-10-24  3:00:0117

POL FUNKCJE FUNKCJE TRYB WEJŚCIA Naciśnij przycisk ( ) na przednim panelu urządzenia głównego lub przycisk (SOURCE) na pilocie, aby wybrać żądany tryb.

Tryb wejścia Wyświetlacz Cyfrowe wejście optyczne D.IN Wejście AUX AUX Wejście HDMI HDMI Tryb BLUETOOTH BT TV SoundConnect

TV Tryb USB USB Urządzenie wyłącza się automatycznie w następujących warunkach: ● Tryb D.IN/HDMI/BT/TV/USB/ARC - Jeżeli przez 15 minut nie zostanie odebrany żaden sygnał audio. ● Tryb AUX - Jeżeli po podłączeniu przewodu do gniazda AUX przez 8 godzin nie zostanie naciśnięty żaden PRZYCISK - Jeśli przez 15 minut nie zostanie podłączony przewód AUX. ● Aby wyłączyć funkcję Auto Power Down Off, naciśnij przycisk & i przytrzymaj przez ponad 5 sekund w trybie AUX. ARC (HDMI OUT)

Funkcja ARC (Audio Return Channel) powoduje przesyłanie cyfrowego sygnału audio do portu HDMI OUT (ARC). Kabel HDMI 1. Podłącz telewizor obsługujący funkcję ARC do listwy Soundbar za pomocą kabla HDMI.

2. Włącz telewizor a następnie włącz funkcję Anynet+ w listwie Soundbar. 3. Naciśnij przycisk ( ) na przednim panelu urządzenia głównego lub przycisk (SOURCE) na pilocie, aby wybrać tryb D.IN. ● Jeśli kabel HDMI nie obsługuje funkcji ARC, funkcja ta może nie działać poprawnie.

● Aby wyłączyć funkcję ARC, wyłącz funkcję Anynet+.

HW-H750_H751_POL_141028.indd 17HW-H750_H751_POL_141028.indd 17 2014-10-28  10:17:002014-10-28  10:17:0018

FUNKCJE BLUETOOTH Podłączając urządzenie Bluetooth do systemu Soundbar można odtwarzać utwory muzyczne z wysokiej jakości

dźwiękiem stereofonicznym bezprzewodowo!

+ Łączenie systemu Soundbar z urządzeniem Bluetooth

Sprawdź, czy urządzenie Bluetooth obsługuje funkcję zestawu słuchawek stereo obsługującego funkcję Bluetooth.

Urządzenie Bluetooth

1. Naciśnij przycisk (

) na przednim panelu

urządzenia głównego lub przycisk

na pilocie, aby wybrać tryb BT.

2. Wybierz menu Bluetooth na urządzeniu Bluetooth,

które ma być podłączone. (Patrz instrukcja obsługi

urządzenia Bluetooth.)

3. Wybierz menu zestawu słuchawek stereo na

urządzeniu Bluetooth.

• Zostanie wyświetlona lista zeskanowanych

4. Wybierz „[Samsung] Soundbar” z listy.

• Gdy zestaw Soundbar jest podłączony do

urządzenia Bluetooth, na przednim panelu

zostanie wyświetlony komunikat BT READY

[Nazwa urządzenia Bluetooth]

• Nazwa urządzenia może być wyświetlona tylko w

języku angielskim. Nazwa napisana w innym

języku zostanie podkreślona „ _ ”.

• Jeżeli kojarzenie urządzenia Bluetooth z

systemem Soundbar nie powiodło się, usuń

poprzednią pozycję „[Samsung] Soundbar”

znalezioną przez urządzenie Bluetooth i

przeprowadź ponowne wyszukiwanie systemu

5. Odtwórz muzykę na podłączonym urządzeniu.

• Można słuchać muzyki odtwarzanej w

podłączonym urządzeniu Bluetooth z systemu

• W trybie BT funkcje: Play/Pause/Next/Prev nie są

dostępne. Funkcje te jednak są dostępne w

urządzeniach Bluetooth z obsługą AVRCP.

● Jeśli podczas podłączania urządzenia

Bluetooth zostanie wyświetlone żądanie

wprowadzenia kodu PIN, wprowadź <0000>.

● Jednorazowo może być skojarzone tylko

jedno urządzenie Bluetooth.

● Połączenie Bluetooth zostanie przerwane w

przypadku wyłączenia zestawu Soundbar.

● Zestaw Soundbar może nieprawidłowo

wykonać operację wyszukiwania lub

połączenia Bluetooth w poniższych

- Jeżeli wokół systemu Soundbar występuje

silne pole elektryczne.

- Jeżeli kilka urządzeń Bluetooth jest

skojarzonych z systemem Soundbar

- Jeżeli urządzenie Bluetooth jest

wyłączone, nie znajduje się na właściwym

miejscu lub działa nieprawidłowo.

- Należy pamiętać, że urządzenia takie jak

kuchenki mikrofalowe, adaptery

bezprzewodowej sieci LAN, lampy

fluorescencyjne oraz kuchenki gazowe

wykorzystują ten sam zakres

częstotliwości, co urządzenie Bluetooth, co

może powodować zakłócenia elektryczne.

● Zestaw Soundbar obsługuje dane SBC

● Należy podłączać tylko urządzenia Bluetooth

obsługujące funkcję A2DP (AV).

● Nie można podłączać zestawu Soundbar do

urządzenia Bluetooth, obsługującego tylko

funkcję HF (z zestawem słuchawkowym).

HW-H750_H751_POL_141024.indd 18HW-H750_H751_POL_141024.indd 18 2014-10-24  3:00:112014-10-24  3:00:1119

+ Odłączanie urządzenia Bluetooth od systemu Soundbar

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać

podręcznik użytkownika urządzenia Bluetooth.

● System Soundbar zostanie odłączony.

● Gdy system Soundbar jest odłączony od urządzenia Bluetooth, na przednim wyświetlaczu systemu Soundbar

pojawi się komunikat BT DISCONNECTED.

+ Odłączanie systemu Soundbar od urządzenia Bluetooth

Naciśnij przycisk (SOURCE) na pilocie lub przycisk ( ) na przednim panelu urządzenia, aby przełączyć tryb BT

w inny lub wyłączyć listwę Soundbar.

● Podłączone urządzenie Bluetooth będzie przez pewien czas czekało na odpowiedź z systemu Soundbar, po czym

zakończy połączenie. (Czas odłączenia może się różnić w zależności od urządzenia Bluetooth)

● W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy

systemem Soundbar a urządzeniem Bluetooth przekracza odległość 5 m.

● System Soundbar wyłącza się automatycznie po 15 minutach w trybie gotowości.

Więcej informacji o połączeniu Bluetooth

Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za

pomocą bezprzewodowego połączenia o krótkim zasięgu.

● Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia,

- Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu

- Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki

- W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej

samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

● System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

● Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość.

Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

● W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

● Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku

odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu

przeszkód takich jak ściany lub drzwi.

● Urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas działania.

HW-H750_H751_POL_141024.indd 19HW-H750_H751_POL_141024.indd 19 2014-10-24  3:00:232014-10-24  3:00:2320

FUNKCJE NFC Wykonując prostą konfigurację można podłączyć zestaw Soundbar do urządzenia inteligentnego z funkcją NFC przez

połączenie Bluetooth. Po podłączeniu można odtwarzać muzykę zapisaną w urządzeniu inteligentnym przez zestaw

Soundbar. Funkcja ta jest obsługiwana modelach przeznaczonych tylko dla niektórych obszarów.

+ Podłączanie do funkcji NFC i urządzeń inteligentnych

1. Odklej etykietę NFC przyklejoną na zestawie i przyklej ją w żądanym miejscu.

• Etykietę zaleca się umieścić tak, aby zachować 3 m odległość od urządzenia.

• Nie przyklejaj naklejki NFC na metalowej powierzchni m.in. na listwie Soundbar.

Metalowe obiekty mogą powodować zakłócenia komunikacji i etykieta NFC może nie działać poprawnie.

2. Naciśnij przycisk ( ) na przednim panelu urządzenia głównego lub przycisk (SOURCE) na pilocie, aby wybrać

3. Włącz funkcję NFC w urządzeniu inteligentnym.

4. Przybliż antenę NFC urządzenia inteligentnego do etykiety NFC.

5. Na ekranie urządzenia inteligentnego zostanie wyświetlone zapytanie o nawiązanie połączenia. Wybierz opcję <Yes>.

• Po ustanowieniu połączenia zostanie wyświetlony komunikat o zakończeniu operacji.

※ Aby ponownie połączyć po pomyślnym początkowym połączeniu, rozpocznij od kroku 3.

+ Rozłączanie funkcji NFC Przybliż antenę NFC urządzenia inteligentnego ponownie do etykiety NFC na górze zestawu Soundbar.

Na ekranie urządzenia inteligentnego zostanie wyświetlony komunikat o rozłączeniu.

+ Aby podłączyć inne urządzenie inteligentne do zestawu Soundbar

podłączonego do innego urządzenia obsługującego funkcję NFC Umieść nowe urządzenie inteligentne w pobliżu etykiety NFC listwy Soundbar.

● Funkcję NFC można znaleźć w systemach operacyjnych Android v4.1.2 Jelly Bean lub nowszych.

- W celu nawiązania połączenia NFC urządzenie inteligentne wymaga zarówno systemu Android OS 4.1.2

Jelly Bean lub nowszego, jak i etykiety NFC, aby włączyć funkcję NFC. Należy także pobrać ze sklepu

Google Play aplikację „Samsung NFC Connection” i zainstalować ją w urządzeniu inteligentnym. Więcej

informacji można znaleźć w instrukcji obsługi urządzenia inteligentnego.

● Umiejscowienie anteny NFC różni się w zależności od urządzenia. Przed połączeniem urządzenia

inteligentnego z zestawem Soundbar zapoznaj się z informacjami w instrukcji obsługi urządzenia

dotyczącymi umiejscowienia jego anteny.

● Jeśli dane urządzenie inteligentne znajduje się w grubej obudowie lub etui, połączenie NFC może nie być

● Znak N to znak towarowy lub zastrzeżony znak towarowy firmy NFC Forum, Inc. w Stanach

Zjednoczonych i innych krajach.

● W przypadku problemów z połączeniem NFC

- Dotknięcie urządzeniem inteligentnym etykiety NFC może spowodować błąd połączenia NFC.

- Jeśli na ekranie urządzenia inteligentnego zostanie wyświetlony błąd „Empty tag” (Pusty znacznik),

- Sprawdź, czy antena urządzenia inteligentnego znajduje się wystarczająco blisko logo NFC.

● Jeśli po wyłączeniu listwy Soundbar przy aktywnej funkcji Network Standby On nastąpi połączenie poprzednio

podłączonego za pomocą funkcji NFC urządzenia Bluetooth, listwa Soundbar zostanie automatycznie

włączona po połączeniu urządzenia. Aby skonfigurować funkcję Network Standby On, patrz strona 23.

HW-H750_H751_POL_141024.indd 20HW-H750_H751_POL_141024.indd 20 2014-10-24  3:00:232014-10-24  3:00:2321

POL FUNKCJE TV SOUNDCONNECT Dźwięk z telewizora można odtwarzać przez zestaw Soundbar podłączony do telewizora firmy Samsung, który

obsługuje funkcję TV SoundConnect.

+ Podłączanie telewizora do zestawu Soundbar

1. Włącz telewizor firmy Samsung i zestaw Soundbar.

• Włącz menu telewizora.

• Przejdź do opcji Ustawienia głośników na karcie

• W menu „Dodaj nowe urządzenie” wybierz

2. Naciśnij przycisk (

) na przednim panelu

urządzenia głównego lub przycisk

na pilocie, aby wybrać tryb TV.

3. Na ekranie telewizora zostanie wyświetlone pytanie,

czy włączyć funkcję TV SoundConnect. Na ekranie

telewizora zostanie wyświetlony komunikat

„[Samsung] Soundbar”.

4. Wybierz opcję <Yes>, aby zakończyć podłączanie

telewizora do listwy Soundbar pilotem telewizora.

● Przełączenie trybu zestawu Soundbar z

telewizyjnego na inny spowoduje

automatyczne wyłączenie funkcji TV SoundConnect.

● Aby połączyć zestaw Soundbar z innym

telewizorem, należy najpierw zakończyć

istniejące połączenie.

● Zakończ połączenie z obecnym telewizorem,

a następnie naciśnij przycisk ► na pilocie i

przytrzymaj przez 5 sekund, aby nawiązać

● Funkcja TV SoundConnect (SoundShare) jest

obsługiwana przez niektóre telewizory firmy

Samsung wprowadzone do sprzedaży w

2012 roku. Przed rozpoczęciem sprawdź,

czy dany telewizor obsługuje funkcję

TV SoundConnect (SoundShare).

(Aby uzyskać więcej informacji, patrz

instrukcja obsługi telewizora).

● Jeśli dany telewizor firmy Samsung został

wprowadzony do sprzedaży przed 2014

rokiem, sprawdź menu ustawień zestawu

● Jeśli odległość pomiędzy telewizorem a

zestawem Soundbar jest większa niż 5 m,

połączenie może być niestabilne lub dźwięk

może być przerywany. W takim przypadku

należy zmienić ustawienie telewizora lub

zestawu Soundbar, tak aby znajdowały się w

zasięgu działania, a następnie ponownie

ustanowić połączenie TV SoundConnect.

● Zasięg działania funkcji TV SoundConnect

- Zalecany zasięg kojarzenia:

- Zalecany zasięg działania:

● Przyciski Play/Pause, Next, Prev nie

działają w trybie TV SoundConnect

HW-H750_H751_POL_141024.indd 21HW-H750_H751_POL_141024.indd 21 2014-10-24  3:00:322014-10-24  3:00:3222

FUNKCJE USB Można odtwarzać pliki muzyczne zapisane w urządzeniach pamięci masowej USB przez listwę Soundbar.

Port USB Wyświetlacz

1. Urządzenie USB należy podłączyć do portu USB

2. Naciśnij przycisk ( ) na przednim panelu

urządzenia głównego lub przycisk

na pilocie, aby wybrać tryb USB.

3. Na ekranie zostanie wyświetlony komunikat USB.

• Zestaw Soundbar został połączony z

• Wyłącza się automatycznie (Automatyczne

wyłączenie zasilania), jeżeli w ciągu 15 minut nie

zostanie podłączone żadne urządzenie USB.

+ Przed podłączeniem urządzenia

USB Pamiętaj o poniższych wartościach:

● Jeżeli nazwa pliku folderu na urządzeniu USB jest

dłuższa niż 10 znaków, nie jest ona wyświetlana na

● Ten produkt może nie być zgodny z pewnymi typami

nośników pamięci USB.

● Obsługiwane są systemy plików FAT16 i FAT32.

- System plików NTFS nie jest obsługiwany.

● Urządzenie USB należy podłączyć bezpośrednio do

portu USB produktu. W przeciwnym razie mogą

wystąpić problemy ze zgodnością USB.

● Nie podłączaj wielu urządzeń pamięci masowej do

produktu za pośrednictwem czytnika kart USB z

wieloma gniazdami. Może on nie działać prawidłowo.

● Nie są obsługiwane protokoły PTP aparatów

● Nie usuwaj urządzenia USB w trakcie przesyłania

● Urządzenie nie odtwarza plików muzycznych z

zabezpieczeniem DRM (MP3, WMA) z witryn

● Nie są obsługiwane zewnętrzne dyski twarde.

● Nie są obsługiwane przenośne urządzenia

 Obsługuje częstotliwości próbkowania powyżej

HW-H750_H751_POL_141024.indd 22HW-H750_H751_POL_141024.indd 22 2014-10-24  3:00:382014-10-24  3:00:3823

POL FUNKCJE KORZYSTANIE Z FUNKCJI NETWORK STANDBY ON Funkcja Network Standby On jest dostępna, jeśli pomiędzy urządzeniem inteligentnym a listwą Soundbar zostało

prawidłowo nawiązane połączenie bezprzewodowe. Funkcja ta automatycznie włącza listwę Soundbar w przypadku

próby nawiązania przez urządzenie inteligentne połączenia z listwą Soundbar przez Bluetooth lub Wi-Fi. Jeśli listwa

Soundbar została włączona przez połączenie Bluetooth, jej tryb wprowadzania zostanie automatycznie ustawiony na

BT. Listwę Soundbar można włączyć przez Wi-Fi tylko przy użyciu Aplikacji. Więcej informacji można znaleźć w

instrukcji na stronie internetowej.

1. Podłącz urządzenie inteligentne do listwy Soundbar.

2. Włącz funkcję Network Standby On naciskając przycisk $ na pilocie listwy Soundbar i przytrzymując ponad

5 sekund. Funkcję można wyłączyć naciskając ponownie przycisk $ i przytrzymując przez ponad 5 sekund.

● Funkcja dostępna jest tylko, jeśli listwa Soundbar jest wymieniona na liście urządzeń połączonych z

urządzeniem inteligentnym. (Urządzenie inteligentne i listwa Soundbar powinny być już wcześniej

przynajmniej raz połączone).

● Listwa Soundbar zostanie wyświetlona na liście wyszukiwanych urządzeń urządzenia inteligentnego tylko

wtedy, gdy na listwie Soundbar wyświetlony jest komunikat [BT READY] lub [WiFi READY].

● W trybie TV SoundConnect listwy Soundbar nie można połączyć z innym urządzeniem inteligentnym.

● Jeśli funkcja Network Standby On nie działa

- Dla funkcji Network Standby On ustawiona jest opcja Off (Wył.).

● Połączenie Wi-Fi do listwy Soundbar zostanie przerwane, jeśli odłączony zostanie przewód zasilania lub

nastąpi przerwa w zasilaniu. Włącz listwę Soundbar i podłącz ponownie.

KORZYSTANIE Z FUNKCJI AUTO POWER LINK Jeśli listwa Soundbar została podłączona do urządzenia zewnętrznego za pomocą kabla optycznego, można używać

funkcji AUTO POWER LINK.

W przypadku podłączenia urządzenia głównego do telewizora za pomocą kabla optycznego ustaw funkcję Auto

Power na opcję ON, aby listwa Soundbar była automatycznie włączana po włączeniu telewizora.

1. Połącz listwę Soundbar z urządzeniem zewnętrznym

za pomocą kabla optycznego.

2. Naciśnij przycisk DIMMER/Anynet+ i przytrzymaj

przez ponad 5 sekund, aby włączać i wyłączać

AUTO POWER LINK Wyświetlacz

POWER LINK ON OFF ANYNET+ ON /

POWER LINK OFF HW-H750_H751_POL_141024.indd 23HW-H750_H751_POL_141024.indd 23 2014-10-24  3:00:502014-10-24  3:00:5024

FUNKCJE KORZYSTANIE Z APLIKACJI MULTIROOM LINK Po podłączeniu listwy Soundbar do urządzenia inteligentnego z aplikacją Multiroom Link można bezprzewodowo

połączyć ze sobą wiele urządzeń Multiroom firmy Samsung.

+ Zanim rozpoczniesz

Podstawowe informacje o komunikacji

Internet Ruter Bezprzewodowy

1. Wymagania: Ruter bezprzewodowy, Urządzenie inteligentne

2. Ruter bezprzewodowy należy podłączyć do Internetu.

3. Urządzenie inteligentne należy podłączyć do rutera za pomocą połączenia Wi-Fi.

+ Instalowanie aplikacji Samsung Multiroom

Aby korzystać z listwy Soundbar, wymagane jest pobranie ze sklepu Google Play lub App Store i zainstalowanie

aplikacji Samsung Multiroom. Zainstalowanie aplikacji Samsung Multiroom pozwala na odtwarzanie muzyki z

urządzenia inteligentnego, z połączonych urządzeń, z innych źródeł i z internetowych stacji radiowych.

Android lub iOS Pobierz aplikację Samsung Multiroom z serwisu Google

Play lub App Store w urządzeniu inteligentnym.

* Wyszukiwanie : Samsung Multiroom

Uzyskiwanie dostępu do aplikacji Samsung

Aby uzyskać dostęp do aplikacji Samsung Multiroom,

naciśnij ikonę aplikacji Multiroom na urządzeniu

zt HW-H750_H751_POL_141024.indd 24HW-H750_H751_POL_141024.indd 24 2014-10-24  3:00:502014-10-24  3:00:5025

+ Podłączanie do listwy Soundbar

Podłącz listwę Soundbar do przewodowego/bezprzewodowego rutera. Połączenie przewodowe lub bezprzewodowe

(za pomocą Wi-Fi SETUP lub WPS, instrukcje zawiera aplikacja Samsung Multiroom) do rutera jest dostępne.

Podłączanie listwy Soundbar do sieci przy użyciu przewodu sieci LAN Podłącz

LAN Ruter Bezprzewodowy

1. Podłącz urządzenie inteligentne do sieci Wi-Fi.

2. W urządzeniu inteligentnym wybierz aplikację Samsung Multiroom. Rozpocznie się konfiguracja.

3. W aplikacji wybierz opcję „I don’t have a Hub”, a następnie naciśnij Next. Na następnym ekranie wybierz listwę

Soundbar w opcji typ urządzenia, a następnie naciśnij Next.

4. Wybierz opcję Wired jako typ sieci, a następnie naciśnij Next.

5. Podłącz jeden koniec przewodu sieci LAN do gniazda LAN listwy Soundbar. Podłącz drugi koniec do rutera

bezprzewodowego. (Używanie listwy Soundbar bez rutera bezprzewodowego jest niemożliwe).

6. Podłącz listwę Soundbar do gniazda elektrycznego.

● Więcej informacji dotyczących podłączania listwy Soundbar za pomocą przewodowego/

bezprzewodowego rutera można znaleźć w instrukcji na stronie internetowej.

● Aby uzyskać więcej informacji dotyczących połączenia urządzenia w celu korzystania z aplikacji Multiroom

Link, patrz instrukcja na stronie internetowej lub instrukcja dostarczona z aplikacją.

- Instrukcja na stronie internetowej : www.samsung.com  Wsparcie  Wyszukaj nazwę produktu 

pobierz plik PDF dla urządzenia HW-H750 lub HW-H751.

HW-H750_H751_POL_141024.indd 25HW-H750_H751_POL_141024.indd 25 2014-10-24  3:00:512014-10-24  3:00:5126

FUNKCJE AKTUALIZACJA OPROGRAMOWANIA

+ Aktualizacja przy użyciu USB Firma Samsung może w przyszłości zapewniać

aktualizacje oprogramowania wewnętrznego listwy

Jeżeli dostępna będzie aktualizacja oprogramowania

wewnętrznego, możliwe będzie jego uaktualnienie

poprzez podłączenie urządzenia USB z zapisaną na nim

aktualizacją oprogramowania do gniazda USB listwy

Należy pamiętać, że w przypadku większej liczby plików

aktualizacji, należy je zapisywać w urządzeniu USB

pojedynczo i używać ich do aktualizacji oprogramowania

Aby uzyskać więcej informacji na temat pobierania

plików aktualizacji, należy odwiedzić stronę Samsung.

com lub skontaktować się z centrum obsługi

telefonicznej Samsung.

1. Po wyłączeniu listwy Soundbar podłącz urządzenie

pamięci masowej USB, na którym zapisana jest

aktualizacja oprogramowania portu USB listwy

2. Włącz listwę Soundbar, na ekranie zostanie

wyświetlony komunikat UPDATE, po czym

aktualizacja rozpocznie się w ciągu 3 minut.

• Po zakończeniu aktualizacji listwa Soundbar

będzie wyłączana i włączana automatycznie.

Jeśli UPDATE nie została wyświetlona

1. Wyłącz listwę Soundbar, podłącz urządzenie pamięci

masowej USB z plikami aktualizacji do gniazda USB

2. Odłącz kabel zasilania, podłącz go ponownie i włącz

● Aktualizacja oprogramowania może nie

działać prawidłowo, jeśli na urządzeniu

pamięci masowej USB są zapisane pliki

dźwiękowe obsługiwane przez listwę

● Nie odłączaj zasilania ani nie wyjmuj

urządzenia USB podczas aktualizacji. Po

zakończeniu aktualizacji oprogramowania

urządzenie główne zostanie automatycznie

● Po ponownym uruchomieniu zostaną

przywrócone wszystkie fabryczne ustawienia

domyślne. Zalecamy zapisanie ustawień, aby

możliwe było ich łatwe przywrócenie po

wykonaniu aktualizacji. Należy pamiętać, że

aktualizacja oprogramowania spowoduje

także rozłączenie a następnie ponowne

połączenie subwoofera. Jeśli połączenie

subwoofera nie zostanie automatycznie

ustanowione po ponownym uruchomieniu,

patrz strona 13. Gdyby aktualizacja

oprogramowania nie powiodła się, zalecamy

sformatowanie urządzenia USB do systemu

plików FAT16 i ponowną próbę aktualizacji.

● Nie należy formatować napędu USB w

systemie NTFS. Zestaw Soundbar nie

obsługuje systemu plików NTFS.

● Niektóre urządzenia pamięci USB nie są

obsługiwane, zależnie od producenta.

+ Automatyczna aktualizacja

Nawet jeśli listwa Soundbar jest wyłączona, listwa

Soundbar automatycznie sprawdzi najnowsze

oprogramowanie i kontynuuje aktualizację, jeśli jest

podłączona do Internetu.

● Listwa Soundbar jest skonfigurowana tak,

aby domyślnie uruchamiać automatyczną

● Aby korzystać z funkcji automatycznej

aktualizacji, należy podłączyć listwę

Soundbar do Internetu.

● Połączenie Wi-Fi do listwy Soundbar zostanie

przerwane, jeśli odłączony zostanie przewód

zasilania lub nastąpi przerwa w zasilaniu.

Włącz listwę Soundbar i podłącz ponownie.

HW-H750_H751_POL_141024.indd 26HW-H750_H751_POL_141024.indd 26 2014-10-24  3:00:522014-10-24  3:00:5227

POL ROZWIĄZYWANIE PROBLEMÓW ROZWIĄZYWANIE PROBLEMÓW Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.

Urządzenie się nie włącza.

• Czy kabel zasilania jest podłączony do gniazda?  Podłącz kabel zasilania do gniazda.

Funkcja nie działa, gdy naciskany jest dany przycisk.

• Czy w powietrzu są ładunki elektrostatyczne?  Odłącz kabel zasilania i podłącz ponownie.

• Czy włączona jest funkcja wyciszenia?

• Czy głośność ustawiona jest na minimalną?

 Naciśnij przycisk Wyciszenia, aby wyłączyć tę

• Czy baterie są wyczerpane?

• Czy odległość pomiędzy pilotem a jednostką główną

 Przesuń bliżej do urządzenia.

Uruchomienie trybu TV SoundConnect (łączenie telewizora) nie powiodło się.

• Czy ten telewizor obsługuje tryb TV SoundConnect?

• Czy dany telewizor posiada najnowszą wersję

oprogramowania sprzętowego?

• Czy w trakcie połączenia wyświetlany jest błąd?

• Zresetuj tryb TV i podłącz ponownie.

 Tryb TV SoundConnect jest obsługiwany przez

niektóre telewizory firmy Samsung wprowadzone na

rynek po 2012 roku. Sprawdź, czy dany telewizor

obsługuje tryb TV SoundConnect.

 Aktualizuj oprogramowanie sprzętowe telewizora do

 Skontaktuj się z centrum obsługi klienta firmy

 Naciśnij i przytrzymaj przycisk

aby zresetować połączenie TV SoundConnect.

Czerwona dioda na subwooferze będzie migać i subwoofer nie będzie generował żadnego

• Subwoofer może nie być podłączony do głównej

 Spróbuj ponownie połączyć subwoofer.

Subwoofer warkocze i zauważalnie drga.

• Spróbuj wyregulować wibracje subwoofera.  Naciśnij przycisk WOOFER na pilocie, aby ustawić

wartość (pomiędzy SW-6 a SW+6).

HW-H750_H751_POL_141024.indd 27HW-H750_H751_POL_141024.indd 27 2014-10-24  3:00:582014-10-24  3:00:5828

Jednostka główna 3,3 kg

Jednostka główna 943 x 123 x 57 mm

Subwoofer (PS-WH750, PS-WH751) 305,5 x 388,5 x 305,5 mm

Zakres temperatur roboczych +5 °C do +35 °C Zakres wilgotności roboczej 10 % do 75 %

WZMACNIACZ Znamionowa

Główny przedni 40W/CH, 6 OHM, THD = 1%, 1kHz

Główna dolna część 40W/CH, 6 OHM, THD = 1%, 1kHz

Subwoofer (PS-WH750, PS-WH751) 160W, 3 OHM, THD = 10%, 100Hz

Stosunek sygnał/szum (wejście analogowe) 65 dB Separacja (1 kHz) 65 dB

* Wartości stosunku sygnał/szum, zniekształcenia, separacji i czułości użytkowej oparte są na pomiarach z

zastosowaniem wytycznych stowarzyszenia AES (Audio Engineering Society).

* Znamionowe dane techniczne

- Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

- Wagę i wymiary podano w przybliżeniu.

- Informacje dotyczące zasilania oraz zużycia mocy znajdują się w na etykiecie dołączonej do urządzenia.

a Ostrzeżenie : W przypadku wyłączenia/włączenia sieci Wi-Fi/Ethernet urządzenie włączy się ponownie.

Całkowite zużycie energii w trybie gotowości (W)

(Wszystkie porty są w stanie „ON” (WŁ))

6.4W Wi-Fi/Ethernet Metoda dezaktywacji portu

Naciskaj przycisk WPS na urządzeniu przez 30 sekund,

włączyć/wyłączyć sieć Wi-Fi/Ethernet.

Bluetooth Metoda dezaktywacji portu

Naciskaj przycisk SPK ADD na urządzeniu przez 30 s,

aby włączyć/wyłączyć połączenie Bluetooth.

a Informacja o licencji Open Source

Aby uzyskać więcej informacji o oprogramowaniu Open Source użytym w tym produkcie, odwiedź stronę:

http://opensource.samsung.com

- Oprogramowanie Spotify podlega licencjom stron trzecich, które można znaleźć tutaj:

www.spotify.com/connect/third-party licenses .

- Więcej informacji na temat usługi Spotify Connect można znaleźć na stronie www.spotify.com/connect

Niniejszym firma Samsung Electronics, oświadcza, że to urządzenie jest zgodne z zasadniczymi wymaganiami oraz

pozostałymi stosownymi postanowieniami Dyrektywy 1999/5/WE.

Oryginalna Deklaracja zgodności jest dostępna w witrynie http://www.samsung.com, przejdź do Wsparcie >

Przeszukaj wsparcie dotyczące produktu i wprowadź nazwę modelu.

To urządzenie można używać we wszystkich krajach UE.

Urządzenie to można używać tylko w pomieszczeniach.

HW-H750_H751_POL_141024.indd 28HW-H750_H751_POL_141024.indd 28 2014-10-24  3:00:582014-10-24  3:00:58[Sposób poprawnego usuwania baterii, w które

wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu

oznacza, że po upływie okresu użytkowania baterie, w które wyposażony

był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami

pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego

oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana

bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy

odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą

powodować zagrożenie dla zdrowia ludzkiego lub środowiska

Aby chronić zasoby naturalne i promować ponowne wykorzystanie

materiałów, należy oddzielać baterie od innego typu odpadów i

poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji

oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani

jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu

USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi

wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie

tych przedmiotów od odpadów innego typu oraz o odpowiedzialny

recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego

dla środowiska recyklingu tych przedmiotów, użytkownicy w

gospodarstwach domowych powinni skontaktować się z punktem

sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z

organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i

sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie

należy usuwać razem z innymi odpadami komercyjnymi.

Kontakt do SAMSUNG Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią.

Country Contact Centre  Web Site

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

Konzola na pripevnenie

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

značky 'O' vedle sebe jako na

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

- Ako Soundbar sistem okružuje jako

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy

- Ako se oko sustava Soundbar nalazi jako

* (całkowity koszt połączenia jak za

1 impuls według taryfy operatora

** (koszt połączenia według taryfy
