MANUALE UTENTE HWF751 SAMSUNG

(Hands Free) function.19

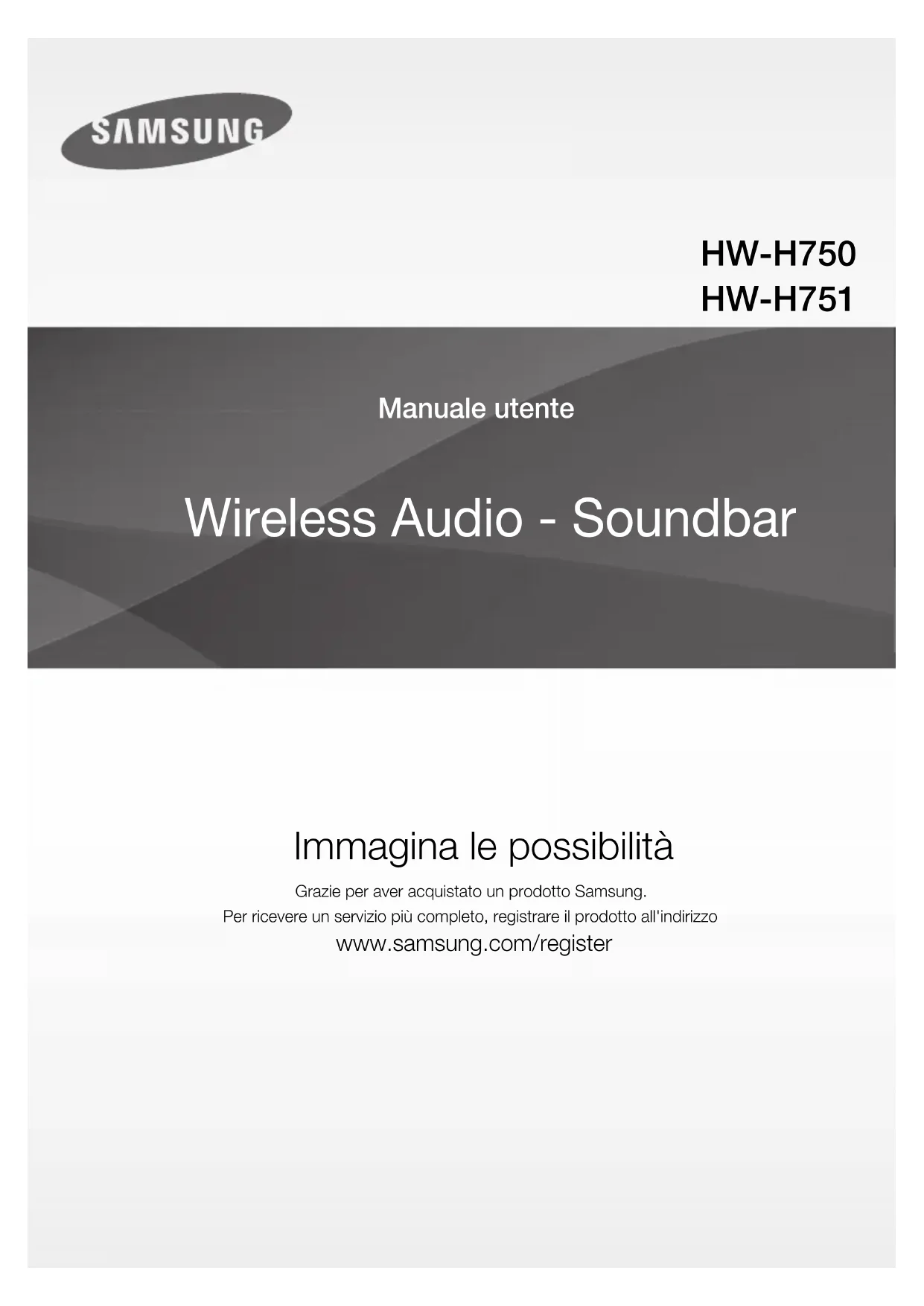

Immagina le possibilità Grazie per aver acquistato un prodotto Samsung. Per ricevere un servizio più completo, registrare il prodotto all'indirizzo www.samsung.com/register

CARATTERISTICHE CARATTERISTICHE TV SoundConnect

TV SoundConnect consente di ascoltare l'audio della TV sul Soundbar attraverso una connessione Bluetooth e

permette di controllare l'audio.

HDMI HDMI trasmette i segnali video e audio contemporaneamente e fornisce un'immagine più chiara.

L'unità è inoltre dotata della funzione ARC che consente di ascoltare l'audio della TV dal Soundbar, attraverso un cavo

HDMI. Questa funzione è disponibile solo se si collega l'unità ad un televisore compatibile ARC.

Espansione audio surround

La funzione di espansione audio surround aggiunge profondità e senso dello spazio durante l'ascolto.

L'espansione audio surround è implementata da Sonic Emotion.

Il modulo wireless di Samsung elimina i cavi tra l'unità principale e il subwoofer.

In questo caso, il subwoofer si collega a un modulo wireless compatto che comunica con l'unità principale.

Tipi speciali di campo sonoro

A seconda del tipo di contenuto da riprodurre è possibile scegliere fra diversi modi audio - CINEMA / SPORTS /

VOICE (VOCE) / MUSIC (MUSICA) / STANDARD (Suono Originale).

Telecomando multifunzione

È possibile utilizzare il telecomando fornito per controllare varie operazioni premendo semplicemente un tasto.

Supporto host USB Utilizzando la funzione host USB dell Soundbar è possibile collegare e riprodurre file musicali da dispositivi di

memorizzazione USB esterni come lettori MP3, memorie flash USB ecc.

È possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto

NFC Collegare tramite Bluetooth il dispositivo compatibile NFC all'Soundbar utilizzando questa semplice procedura di

configurazione e riprodurre la musica sul dispositivo attraverso l'Soundbar. Funzione supportata solo nei modelli di

alcune aree geografiche.

Se la soundbar è collegata a un dispositivo smart con l'app Multiroom Link, è possibile collegare più dispositivi

Multiroom Samsung in wireless.

LICENZA Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il simbolo, &

DTS e il simbolo insieme sono marchi registrati e DTS 2.0 Channel è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti

HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC

negli Stati Uniti e in altri Paesi.

- Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail (oss.request@samsung.com).

HW-H750_H751_ITA_141023.indd 2HW-H750_H751_ITA_141023.indd 2 2014-10-24  2:47:332014-10-24  2:47:333

ITA INFORMAZIONI SULLA SICUREZZA INFORMAZIONI SULLA SICUREZZA NORME PER LA SICUREZZA PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.

Questo simbolo indica la presenza, all'interno del prodotto, di tensioni pericolose che costituiscono un potenziale rischio di scosse elettriche.

Questo simbolo indica istruzioni di particolare importanza per il prodotto. AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità.

ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile. ATTENZIONE • Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.

• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

HW-H750_H751_ITA_141023.indd 3HW-H750_H751_ITA_141023.indd 3 2014-10-24  2:47:332014-10-24  2:47:334

INFORMAZIONI SULLA SICUREZZA PRECAUZIONI Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione

posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando

che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non

siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità

è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di

rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato. 99.1mm 99.1mm 68.6

Durante i temporali, scollegare la spina di alimentazione

dalla presa. I picchi di alta tensione provocati dai fulmini

potrebbero danneggiare l'unità.

Tenere il prodotto lontano da fonti di umidità (ad es.

vasi) e calore eccessivo (ad es. fuoco) o da apparecchi

che generano un forte campo magnetico o elettrico. In

caso di malfunzionamento dell'unità, scollegare il cavo

di alimentazione dalla presa di corrente. Il prodotto

non è destinato all'uso industriale. Questo prodotto è

destinato esclusivamente all'uso personale.

Se il prodotto o il disco vengono conservati a basse

temperature, potrebbe formarsi della condensa.

Trasportando l'unità in inverno, attendere circa 2 ore

prima di utilizzarla, in modo che ritorni a temperatura

Non esporre l'unità alla luce diretta del sole o ad altre

Questo potrebbe causare il surriscaldamento e il

malfunzionamento dell'unità.

Le batterie utilizzate con questo prodotto contengono

sostanze chimiche dannose per l'ambiente.

Non smaltirle con i comuni rifiuti domestici.

Non gettare le batterie nel fuoco.

Non cortocircuitare, smontare o surriscaldare le

Una installazione scorretta delle batterie può causarne

Sostituire solo con batterie dello stesso tipo o

Durante i temporali scollegare la spina di alime

unità alla luce diretta del sole o ad

3 INFORMAZIONI SULLA SICUREZZA

3 Norme per la sicurezza

6 Prima di leggere il manuale utente

9 Pulsanti e funzioni del telecomando

11 Instalazione del suporto per montaggio a

12 Smontaggio del supporto per montaggio

12 Installazione della staffa senza fare

riferimento alla Guida all'installazione a

13 Collegamento del subwoofer wireless

ferrite al cavo di alimentazione della

15 Connessione di un dispositivo esterno

16 Collegamento di un dispositivo esterno

con un cavo Ottico (digitale) o un cavo

16 Montaggio del fermacavo

23 Utilizzo della funzione Network Standby

23 Utilizzo della funzione AUTO POWER LINK

24 Utilizzo della Multiroom Link

26 Aggiornamento del software

27 RISOLUZIONE DEI PROBLEMI

● Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto. ● È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). ● L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione. HW-H750_H751_ITA_141023.indd 5HW-H750_H751_ITA_141023.indd 5 2014-10-24  2:47:342014-10-24  2:47:346

PER COMINCIARE PER COMINCIARE PRIMA DI LEGGERE IL MANUALE UTENTE Osservare le seguenti indicazioni prima di leggere il manuale utente.

+ Icone utilizzate nel manuale

Icona Indicazione Definizione

Indica una situazione in cui una funzione non è attiva o in cui è possibile che le

impostazioni vengano cancellate.

Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il

funzionamento dell'unità.

+ Istruzioni di sicurezza e risoluzione dei problemi

1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)

2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 27)

©2014 Samsung Electronics Co.,Ltd.

Tutti i diritti riservati; è vietata la riproduzione di una parte o dell'intero manuale utente senza l'autorizzazione scritta di

Samsung Electronics Co., Ltd

ACCESSORI FORNITI Controllare gli accessori forniti indicati di seguito.

(Staffa per montaggio a parete sinistra: 1EA) (Staffa per montaggio a parete destra: 1EA)

Telecomando / Batteria al

Staffa per montaggio a

Guida per il montaggio a

(Rondella di fissaggio2: 2EA) (Rondella di fissaggio1: 2EA)

(Per cavo di alimentazione: 1EA) Rondella di Fissaggio Cavo di alimentazione Alimentatore CC Nucleo toroidale in ferrite

Cavo AUX Fermacavo Adesivo NFC

● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

HW-H750_H751_ITA_141028.indd 6HW-H750_H751_ITA_141028.indd 6 2014-10-28  9:34:122014-10-28  9:34:127

ITA DESCRIZIONI DESCRIZIONI PANNELLO ANTERIORE/POSTERIORE AMPLIFICATORE A VALVOLE AUX INAUX IN AUX AUX Display Visualizza il modo corrente. ● Se il prodotto o il telecomando non generano input per 15 secondi, lo schermo si spegne automaticamente. ● Il display non si spegne automaticamente nei modi BT READY, TV READY e USB Playin. Tasto (funzione) Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV, USB. ● Con l'unità accesa, premendo il tasto ( ) per più di 3 secondi, questo viene convertito nel tasto MUTE. Per annullare l'impostazione del tasto come MUTE, premere di nuovo il tasto ( ) per più di 3 secondi. (Porta USB) Collegare qui i dispositivi USB (per esempio il lettore MP3) per riprodurre i file in essi presenti. AUX IN Per il collegamento all'uscita analogica di un dispositivo esterno. Tasto (alimentazione) Accende e spegne l'unità Soundbar. Volume +/- Regola il volume. Sul display del pannello anteriore viene visualizzato il valore numerico del volume. ● Quando si accende l'unità vi è un ritardo di 10, 12 secondi prima che venga riprodotto il suono.

● Non collocare telefoni cellulari o dispositivi mobili vicino a un amplificatore a valvole, né altri dispositivi elettronici sopra il prodotto. I segnali provenienti da questi dispositivi possono disturbare o distorcere l'audio. ● Assicurarsi che i bambini non tocchino la superficie del prodotto quando è in funzione. Il prodotto può riscaldarsi. ● Aprire il COPERCHIO USB per utilizzare la porta USB o AUX.

HW-H750_H751_ITA_141023.indd 7HW-H750_H751_ITA_141023.indd 7 2014-10-24  2:47:362014-10-24  2:47:368

DESCRIZIONI LATO POSTERIORE LAN Consente il collegamento ad una

rete mediante un cavo LAN.

HDMI IN Riceve i segnali digitali video e

audio contemporaneamente

usando un cavo HDMI. Utilizzare

per collegare un dispositivo esterno

Invia i segnali digitali video e audio

contemporaneamente usando un cavo

Collegare l'alimentatore CC al connettore

di alimentazione, quindi collegare la spina

dell'alimentatore CA a una presa di rete.

OPTICAL IN Collegare all'uscita digitale (ottica) di

un dispositivo esterno.

Tasto WPS/Wi-Fi SETUP Premere questo tasto per collegare la

Soundbar alla rete con

configurazione WPS o Wi-Fi.

Tasto SPK ADD Premere il tasto per

collegare la soundbar

all'HUB. (non fornito)

● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo.

● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.

HW-H750_H751_ITA_141023.indd 8HW-H750_H751_ITA_141023.indd 8 2014-10-24  2:47:452014-10-24  2:47:459

ITA TELECOMANDO TELECOMANDO PULSANTI E FUNZIONI DEL TELECOMANDO TREBLE BASS Premere per selezionare gli alti o i bassi. Quindi, utilizzare il tasto #,$ per regolare il volume degli alti o dei bassi da -3 a +3. DIMMER/Anynet+ DIMMER : Premere il tasto DIMMER/Anynet+ per controllare la luminosità dell'AMPLIFICATORE A VALVOLE. Il tasto DIMMER non funziona per 30 secondi dopo la prima accensione del prodotto. Anynet+ : Tenere premuto il tasto DIMMER/Anynet+ per più di 5 secondi per attivare o disattivare le funzioni Anynet+ e AUTO POWER LINK. La funzione Anynet+ permette di controllare la Soundbar con il telecomando da una TV Samsung compatibile Anynet+. La Soundbar deve essere collegata alla TV attraverso un cavo HDMI. Per informazioni su AUTO POWER LINK, vedere a pagina 23. REPEAT È possibile impostare la funzione REPEAT durante la riproduzione di un brano di musica da un dispositivo USB. REPEAT OFF : Annulla la riproduzione ripetuta. REPEAT FILE : Per riprodurre ripetutamente una traccia. REPEAT ALL : Per riprodurre ripetutamente tutte le tracce. REPEAT RANDOM : Riproduce le tracce in ordine casuale. (Una traccia già riprodotta può essere riprodotta nuovamente). MUTE Premendo questo tasto è possibile azzerare il volume.Premerlo di nuovo per riportare l'audio al livello precedente. SOURCE Per selezionare una sorgente collegata al Soundbar. Avanzamento: Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto $ viene selezionato il file successivo. AUDIO SYNC Se il Soundbar viene collegato a una TV digitale e le immagini non sono sincronizzate con l'audio, premere i tasti di AUDIO SYNC per sincronizzare l'audio con le immagini. Utilizzare i tasti #,$ per impostare il ritardo audio tra 0 ms e 300 ms. In modo USB, modo TV e modo BT, la funzione Audio Sync potrebbe non funzionare. La funzione Wi-Fi SETUP può anche essere attivata tenendo premuto il tasto AUDIO SYNC del telecomando per più di 7 secondi. ● Soundbar è un nome proprietario di Samsung.

● Accendere la TV utilizzando il telecomando.

HW-H750_H751_ITA_141023.indd 9HW-H750_H751_ITA_141023.indd 9 2014-10-24  2:47:462014-10-24  2:47:4610

TELECOMANDO WOOFER Permette di controllare il volume del woofer.

Premere il tasto #,$ per aumentare o diminuire il volume del subwoofer.

È possibile impostarlo tra SW -6 e SW +6.

La funzione SPK ADD della soundbar può anche essere attivata tenendo

premuto il tasto WOOFER del telecomando per più di 5 secondi.

Surr.Sound (Espansione audio surround)

Premere il tasto Surr.Sound del telecomando per aggiungere profondità e

Quando si seleziona SURROUND SOUND AUTO: Se la sorgente audio

ha più di 2 canali SURROUND SOUND ON si attiva automaticamente.

Se la sorgente audio ha 2 canali (Stereo) o meno, SURROUND SOUND OFF viene selezionato automaticamente.

La funzione WPS può anche essere attivata tenendo premuto il tasto

Surr.Sound del telecomando per più di 5 secondi.

VOLUME Regola il volume dell'unità.

POWER Accende e spegne l'unità Soundbar.

SOUND EFFECT Per selezionare un effetto audio.

Selezionare il modo STANDARD per ascoltare l'audio originale. Quando si

seleziona un effetto audio (tranne STANDARD), l'espansione audio surround

si disattiva automaticamente.

Premere il tasto ► per mettere in pausa temporaneamente la riproduzione

del file. Premere nuovamente il tasto ► per riprodurre il file selezionato.

Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il

tasto # viene selezionato il file precedente.

+ Inserimento delle batterie nel telecomando

1. Utilizzare una moneta adatta

per girare il coperchio della

batteria del telecomando in

senso antiorario e rimuoverlo

come indicato nella figura in

2. Inserire una batteria al litio da 3V.

Inserire la batteria tenendo il polo

positivo (+) rivolto verso l'alto Rimettere

il coperchio alla batteria e allineare i

segni '' l'uno accanto all'altro come

indicato nella figura in alto.

3. Utilizzare una moneta adatta

per girare il coperchio della

batteria del telecomando in

senso orario fino a battuta e

HW-H750_H751_ITA_141023.indd 10HW-H750_H751_ITA_141023.indd 10 2014-10-24  2:47:472014-10-24  2:47:4711

ITA COLLEGAMENTI COLLEGAMENTI INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE

È possibile utilizzare la staffa per montaggio a parete per montare questa unità sulla parete.

+ Precauzioni per l'installazione

● Installare esclusivamente su una parete verticale.

● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità. ● Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso. ● Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete. ● Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar. - Diametro : M5 - Lunghezza : L 35 mm o superiore ● Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete. ● Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche. 1. Posizionare la guida per l'installazione contro la superficie della parete. • La guida per l'installazione deve essere parallela alla parete.

• Installare almeno 5 cm sotto la TV , se la TV è montata sulla parete. 2. Contrassegnare con un pennarello sulla parete la posizione in cui verranno inserite le viti, quindi rimuovere la guida per l'installazione. 3. Fissare i supporti per montaggio a parete e le viti nelle posizioni contrassegnate.• I supporti sinistri e destri hanno diverse forme. 4. Fissare le due viti del supporto in corrispondenza dei fori sulla parte posteriore del corpo principale della Soundbar, una a sinistra e una a destra. 5. La polvere può penetrare all'interno della soundbar se montata a parete. Assicurarsi di tenere il COPERCHIO USB chiuso. 6. Posizionare le viti del supporto sulla parte posteriore della Soundbar nelle scanalature del supporto per montaggio a parete. Per un'installazione sicura, accertarsi di spingere le viti del supporto lungo tutto il percorso fino in fondo alle scanalature.

5 cm o più Utilizzo della soundbar con la staffa per il montaggio a parete [Montaggio a parete della Soundbar]

AUX AUX HW-H750_H751_ITA_141023.indd 11HW-H750_H751_ITA_141023.indd 11 2014-10-24  2:47:482014-10-24  2:47:4812

COLLEGAMENTI SMONTAGGIO DEL SUPPORTO PER MONTAGGIO A PARETE

1. Tirare la soundbar verso l'alto come mostrato nella figura per

staccarla dal supporto per montaggio a parete.

● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere.

● Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o

● Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere

tirati da bambini, rischiando di farla cadere.

● Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm

sotto la TV , se la TV è montato sulla parete.

● Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui

sia improbabile che cada.

INSTALLAZIONE DELLA STAFFA SENZA FARE RIFERIMENTO ALLA GUIDA ALL'INSTALLAZIONE A PARETE

5 cm o più 5 cm o più

Minimo 32,8 ~ 33,5 cm

1. Posizionare la "Staffa per montaggio a parete sinistra" sulla parete desiderata tenendola parallela al pavimento

come mostrato qui sopra; inserire una vite nel foro all'estremità destra e bloccarla.

2. Posizionare la "Staffa per montaggio a parete destra" sulla parete desiderata tenendola parallela al pavimento

come mostrato qui sopra; inserire una vite nel foro all'estremità sinistra e bloccarla.

• Se le Staffa per montaggio a parete sinistra/destra devono essere montate sotto la TV, controllare le posizioni

dei fori di fissaggio nei passi 1 e 2 in modo che siano correttamente allineati rispetto al centro del fondo della TV

3. Inserire le viti nei fori rimanenti e bloccarle.

Utilizzo della soundbar con la staffa

per il montaggio a parete

[Distacco della Soundbar dalla staffa

per il montaggio a parete]

HW-H750_H751_ITA_141023.indd 12HW-H750_H751_ITA_141023.indd 12 2014-10-24  2:47:492014-10-24  2:47:4913

ITA COLLEGAMENTI COLLEGAMENTO DEL SUBWOOFER WIRELESS L'ID di collegamento del subwoofer è preimpostato dal produttore; l'unità principale e il subwoofer si collegano

automaticamente (in modo wireless) quando vengono accesi. Se la spia di LINK non si accende quando l'unità

principale e il subwoofer vengono attivati, impostare l'ID seguendo la procedura in basso. Completare questo

processo entro 30 secondi da quando la spia LINK sul subwoofer inizia a lampeggiare.

1. Inserire i cavi di alimentazione dell'unità principale e

del subwoofer in una presa di corrente.

2. Verificare che l'unità principale sia spenta (in modo

3. Premere il tasto ID SET sul retro del subwoofer con

un piccolo oggetto appuntito per 5 secondi.

• La spia LINK (LED blu) sul subwoofer lampeggia

4. Quando l'unità principale è spenta (in modo

telecomando per 5 secondi.

5. Sul display della Soundbar viene visualizzato il

6. Per finalizzare il collegamento, scollegare

l'alimentazione dell'unità principale mentre il LED blu

del subwoofer lampeggia.

• A questo punto l'unità principale e il subwoofer

dovrebbero essere collegati.

• La spia LINK (LED blu) sul subwoofer deve

essere accesa e fissa.

• Se la spia LINK blu non è fissa, il processo di

collegamento non è riuscito. Spegnere l'unità

principale e ripetere la procedura dal passo 2.

• È possibile ottenere un suono migliore dal

subwoofer wireless selezionando l'effetto sonoro.

● Prima di spostare o installare il prodotto,

spegnere l'apparecchio e staccare il cavo di

● Se l'unità principale viene spenta, il

subwoofer wireless commuta in modo

standby visualizzando l'indicatore di

STANDBY LED sulla schermata superiore. 30

secondi dopo, l'indicatore LINK blu inizia a

● Se vicino alla Soundbar si utilizza un

dispositivo che utilizza la stessa frequenza

(2,4GHz) della Soundbar, l'interferenza può

provocare un'interruzione del suono.

● La distanza di trasmissione delle onde radio

è di circa 10 m, ma può variare a seconda

dell'ambiente di utilizzo.

In presenza di una parete in cemento armato

oppure metallica fra l’unità principale e il

modulo ricevitore wireless, il sistema

potrebbe non funzionare in quanto l’onda

radio non è in grado di penetrare il metallo.

● Se l'unità principale non riesce a stabilire la

connessione wireless, seguire i passi 1-6

nella colonna di sinistra per ripristinare la

connessione tra l'unità principale e il

● L'antenna ricevente wireless è integrata nel

subwoofer wireless. Tenere l'unità lontana da

● Per garantire prestazioni di ascolto ottimali,

assicurarsi che l'area attorno al subwoofer

wireless sia libera da ostruzioni.

HW-H750_H751_ITA_141023.indd 13HW-H750_H751_ITA_141023.indd 13 2014-10-24  2:47:492014-10-24  2:47:4914

COLLEGAMENTI COLLEGAMENTO DEL NUCLEO TOROIDALE IN FERRITE AL CAVO DI ALIMENTAZIONE DELLA SOUNDBAR

È possibile ridurre le interferenze provocate dalle radiazioni elettromagnetiche collegando il nucleo in ferrite al cavo di

alimentazione della soundbar.

1. Sbloccare e aprire il nucleo in ferrite.

2. Avvolgere il cavo di alimentazione della soundbar

due volte intorno al nucleo in ferrite. (Iniziare ad

avvolgere i cavi a 5-10 cm di distanza dal nucleo).

3. Chiudere il nucleo in ferrite premendolo finché non

<Cavo di alimentazione della soundbar>

HW-H750_H751_ITA_141023.indd 14HW-H750_H751_ITA_141023.indd 14 2014-10-24  2:47:512014-10-24  2:47:5115

ITA COLLEGAMENTI CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO HDMI HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD,

lettori Blu-ray, set-top box e altro.

Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore,

pari a quella creata in origine nella sorgente digitale.

HDMI IN HDMI OUT (TV)HDMI OUT HDMI IN Cavo HDMI

Dispositivi Digitali

HDMI IN Collegare un cavo HDMI (non fornito) tra il connettore

HDMI IN sulla parte posteriore del prodotto e il

connettore HDMI OUT dei dispositivi digitali.

Collegare un cavo HDMI (non fornito) tra il connettore

HDMI OUT (TV) sulla parte posteriore del prodotto e il

connettore HDMI IN della TV.

● HDMI è un'interfaccia che consente la

trasmissione di dati audio e video digitali

usando un solo connettore.

La funzione ARC consente l'emissione dell'audio digitale

attraverso la porta HDMI OUT (ARC).

Può essere abilitata solo se il Soundbar è collegato ad

una TV che supporta la funzione ARC

● Anynet+ deve essere attivato.

● Questa funzione non è disponibile se il cavo

HDMI non supporta ARC.

HW-H750_H751_ITA_141023.indd 15HW-H750_H751_ITA_141023.indd 15 2014-10-24  2:47:512014-10-24  2:47:5116

COLLEGAMENTI COLLEGAMENTO DI UN DISPOSITIVO ESTERNO CON UN CAVO OTTICO (DIGITALE) O UN CAVO AUDIO (ANALOGICO)

L'unità è dotata di jack digitale ottico e jack analogico audio, offrendo due possibilità di collegamento al televisore.

OPTICAL IN Collegare l'uscita OPTICAL IN (Audio) sull'unità

principale all'uscita OPTICAL OUT della TV o del

dispositivo sorgente.

Cambiare la funzione in D.IN.

● Non collegare il cavo di alimentazione di

questo prodotto o del televisore alla presa di

corrente finché non sono stati collegati tutti i

● Prima di spostare o installare il prodotto,

spegnere l'apparecchio e staccare il cavo di

AUX IN Collegare AUX IN (Audio) dell'unità principale all'uscita

AUDIO OUT della TV o del dispositivo sorgente.

Cambiare la funzione in AUX.

MONTAGGIO DEL FERMACAVO DC 24V DC 24V Applicare il fermo sull'unità come

indicato, quindi far passare i cavi

attraverso di esso in modo che

HW-H750_H751_ITA_141023.indd 16HW-H750_H751_ITA_141023.indd 16 2014-10-24  2:47:522014-10-24  2:47:5217

ITA FUNZIONI FUNZIONI MODO DI INGRESSO Premere il tasto ( ) sul pannello anteriore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo desiderato.

Modo di ingresso Display Ingresso ottico digitale D.IN Ingresso AUX AUX Ingresso HDMI HDMI Modo BLUETOOTH BT TV SoundConnect

TV Modo USB USB L'unità si spegne automaticamente nei seguenti casi: ● Modo D.IN/HDMI/BT/TV/USB/ARC

- In assenza di segnale audio per 15 minuti. ● Modo AUX - Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. - Se il cavo Aux non è collegato per 15 minuti.

● Per disattivare l'alimentazione Auto Power down Off, tenere premuto il tasto & per pi di 5 secondi nel modo AUX. ARC (HDMI OUT) ARC (Audio Return Channel) trasferisce il segnale audio digitale alla porta HDMI OUT (ARC). Cavo HDMI 1. Collegare la TV che supporta la funzione ARC alla soundbar con un cavo HDMI.

2. Accendere la TV e attivare la funzione Anynet+ della soundbar. 3. Premere il tasto ( ) sul pannello anteriore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo D.IN. ● Se il cavo HDMI non supporta la funzione ARC, questa potrebbe non funzionare correttamente.

● Per disattivare la funzione ARC, disattivare Anynet+.

HW-H750_H751_ITA_141028.indd 17HW-H750_H751_ITA_141028.indd 17 2014-10-28  9:34:222014-10-28  9:34:2218

È possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto

+ Per collegare l'Soundbar a un dispositivo Bluetooth

Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth.

Dispositivo Bluetooth

1. Premere il tasto ( ) sul pannello anteriore dell'unità

principale o il tasto

(SOURCE) sul telecomando

per selezionare il modo BT.

2. Selezionare il menu Bluetooth sul dispositivo

Bluetooth da collegare. (Vedere il manuale utente del

dispositivo Bluetooth)

3. Selezionare il menu dell'auricolare stereo sul

dispositivo Bluetooth.

• Viene visualizzato un elenco dei dispositivi

4. Selezionare "[Samsung] Soundbar" dall'elenco.

• Quando il Soundbar è collegato al dispositivo

Bluetooth, sul display frontale viene visualizzato

• Il nome del dispositivo può essere visualizzato

soltanto in inglese. Se il nome non è in inglese

viene visualizzato un underscore " _ ".

• Se il dispositivo Bluetooth non riesce a stabilire il

collegamento con l'Soundbar, eliminare il

precedente "[Samsung] Soundbar" trovato dal

dispositivo Bluetooth e cercare nuovamente

5. Riprodurre la musica sul dispositivo collegato.

• È possibile ascoltare la musica riprodotta sul

dispositivo Bluetooth collegato attraverso il

• Nel modo BT, le funzioni Play/Pause/Next/Prev

non sono disponibili. Queste funzioni sono

tuttavia disponibili nei dispositivi Bluetooth che

● Se, al collegamento di un dispositivo

Bluetooth, viene richiesto il codice PIN,

● È possibile collegare un solo dispositivo

Bluetooth per volta.

● La connessione Bluetooth viene terminata

quando il Soundbar viene disattivato.

● È possibile che il Soundbar non sia in grado di

eseguire la ricerca Bluetooth o di effettuare la

connessione correttamente nei seguenti casi:

- In presenza di un forte campo elettrico

attorno all'Soundbar.

- Se vi sono più dispositivi Bluetooth

collegati contemporaneamente

- Se il dispositivo Bluetooth è spento, non è

presente o è difettoso.

- Tenere presente che tutti i dispositivi come

forni a microonde, adattatori LAN wireless,

luci a fluorescenza e fornelli a gas

utilizzano la stessa gamma di frequenza

del dispositivo Bluetooth, con possibili

interferenze elettriche.

● Il Soundbar supporta i dati SBC (44,1kHz,

● Effettuare il collegamento esclusivamente a

un dispositivo Bluetooth che supporti la

● Non è possibile collegare il Soundbar a un

dispositivo Bluetooth che supporta soltanto

la funzione HF (Hands Free).

HW-H750_H751_ITA_141023.indd 18HW-H750_H751_ITA_141023.indd 18 2014-10-24  2:48:042014-10-24  2:48:0419

+ Per scollegare il dispositivo Bluetooth dal l'Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo

● L'Soundbar viene scollegato.

● Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display

+ Per scollegare l'Soundbar dal dispositivo Bluetooth

Premere il tasto (SOURCE) sul telecomando o il tasto ( ) sul pannello anteriore del prodotto per passare dal

modo BT a un altro modo oppure spegnere la Soundbar.

● Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di

terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth)

● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo

Bluetooth supera 5 m.

● L'Soundbar si spegne automaticamente dopo 15 minuti in modo Ready.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth

attraverso una connessione wireless a breve raggio.

● Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

- Una parte del corpo è a contatto con il sistema di ricezione/di trasmissione del dispositivo Bluetooth o

- È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o

tramezzature d'ufficio.

- È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse

apparecchiature mediche, forni a microonde e LAN wireless.

● Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

● Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità.

Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

● In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

● Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente

interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti

o porte, anche entro il limite indicato.

● Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.

HW-H750_H751_ITA_141023.indd 19HW-H750_H751_ITA_141023.indd 19 2014-10-24  2:48:172014-10-24  2:48:1720

FUNZIONI NFC Con una semplice impostazione, il Soundbar può essere collegato ad un dispositivo smart con abilitazione NFC

attraverso una connessione Bluetooth. Una volta stabilita la connessione, è possibile ascoltare attraverso il Soundbar

la musica salvata nel dispositivo smart. Funzione supportata solo nei modelli di alcune aree geografiche.

+ Collegamento a dispositivi NFC e a dispositivi smart

1. Staccare l'etichetta adesiva NFC dal pacchetto e attaccarla nel punto desiderato.

• Si raccomanda di posizionare l'adesivo NFC entro un raggio di 3 m dall'unità.

• Non attaccare l'adesivo NFC su una superficie metallica, compresa la soundbar.

Gli oggetti metallici possono interferire con la comunicazione e l'adesivo NFC potrebbe non permettere un

funzionamento corretto.

2. Premere il tasto (

) sul pannello anteriore dell'unità principale o il tasto (SOURCE) sul telecomando per

selezionare il modo BT.

3. Abilitare la funzione NFC del dispositivo smart.

4. Avvicinare l'antenna NFC del dispositivo smart all'etichetta NFC.

5. Quando viene visualizzato il prompt di connessione sullo schermo del dispositivo smart, selezionare <Yes>.

• Una volta che la connessione è stabilita, viene visualizzato un messaggio di completamento.

a Per ricollegarsi dopo aver effettuato la connessione iniziale, partire dal passo 3.

+ Disconnessione del dispositivo NFC Avvicinare di nuovo l'antenna NFC del dispositivo smart all'etichetta NFC sul Soundbar.

Sullo schermo del dispositivo smart viene visualizzato il messaggio di disconnessione.

+ Collegamento di un altro dispositivo smart al Soundbar quando questo

è già collegato a un altro dispositivo compatibile NFC Avvicinare il nuovo dispositivo smart all'etichetta NFC della soundbar.

● La funzione NFC è implementata nei sistemi operativi Android v4.1.2 Jelly Bean o successivi.

- Per la connessione NFC, il dispositivo smart necessita sia di Android 4.1.2 Jelly Bean o successivo, sia

del tag NFC per eseguire la funzione NFC. È anche necessario scaricare l'applicazione "Samsung NFC Connection" da Google Play Store e installarla sul dispositivo smart. Per ulteriori dettagli, consultare il

manuale utente del dispositivo smart.

● La posizione dell'antenna NFC varia da un dispositivo all'altro. Verificare la posizione dell'antenna del

proprio dispositivo smart nel relativo manuale utente prima di cercare di collegarlo al Soundbar.

● Se il dispositivo smart è inserito in un astuccio o in una custodia spessi, la connessione NFC può non

● Il marchio N è un marchio o un marchio registrato di NFC Forum Inc. negli Stati Uniti e in altri Paesi.

● In caso di problemi con la connessione NFC

- Avvicinare il dispositivo smart all'etichetta NFC fino a toccarla può impedire la connessione NFC.

- Se sul dispositivo smart viene visualizzato l'errore "Empty tag", riprovare.

- Verificare che l'antenna del dispositivo smart sia sufficientemente vicina al logo NFC.

● Se si spegne la Soundbar quando la funzione Network Standby On è attivata e poi si tenta di collegare un

dispositivo Bluetooth precedentemente collegato mediante NFC, la Soundbar si accende automaticamente

quando il dispositivo si collega. Per impostare la funzione Network Standby On, vedere a pagina 23.

HW-H750_H751_ITA_141023.indd 20HW-H750_H751_ITA_141023.indd 20 2014-10-24  2:48:172014-10-24  2:48:1721

ITA FUNZIONI TV SOUNDCONNECT

È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione

+ Collegamento di una TV al Soundbar

1. Accendere la TV e il Soundbar.

• Attivare il menu della TV.

• Passare alle impostazioni del diffusore nella

• Impostare il menu "Aggiungi nuovo dispositivo"

2. Premere il tasto (

) sul pannello anteriore dell'unità

principale o il tasto

(SOURCE) sul telecomando

per selezionare il modo TV.

3. Sulla TV viene visualizzato un messaggio in cui si

chiede se attivare la funzione TV SoundConnect.

Sullo schermo della TV viene visualizzata la scritta

"[Samsung] Soundbar".

4. Selezionare <Yes> per collegare la TV e la Soundbar

utilizzando il telecomando della TV.

● Se sul Soundbar si passa dal modo TV a un

altro modo, TV SoundConnect viene

terminato automaticamente.

● Per collegare il Soundbar a un'altra TV, la

connessione esistente deve essere terminata.

● Terminare la connessione alla TV esistente,

quindi premere il tasto ► del telecomando

per 5 secondi per collegarsi a un'altra TV.

● La funzione TV SoundConnect (SoundShare)

è supportata da alcune TV Samsung

commercializzate a partire dal 2012.

Controllare se la TV supporta la funzione

TV SoundConnect (SoundShare) prima di

(Per ulteriori informazioni, vedere il manuale

● Se la TV Samsung è stata commercializzata

prima del 2014, controllare il menu delle

impostazioni SoundShare.

● Se la distanza tra la TV e il Soundbar supera

5 m, è possibile che la connessione non sia

stabile o che l'audio proceda a scatti.

In questo caso, riposizionare la TV o il

Soundbar in modo che si trovino entro il

raggio d'azione, quindi ristabilire la

connessione TV SoundConnect.

● Raggio d’azione di TV SoundConnect

- Raggio di connessione raccomandato:

- Raggio d'azione raccomandato:

● I tasti Play/Pause, Next, Prev non

funzionano in modo TV SoundConnect.

HW-H750_H751_ITA_141023.indd 21HW-H750_H751_ITA_141023.indd 21 2014-10-24  2:48:262014-10-24  2:48:2622

È possibile riprodurre i file musicali memorizzati su dispositivi di memorizzazione USB attraverso la Soundbar.

1. Collegare il dispositivo USB alla porta USB del

2. Premere il tasto ( ) sul pannello anteriore dell'unità

principale o il tasto

(SOURCE) sul telecomando

per selezionare il modo USB.

3. Sul display viene visualizzato USB.

• Il collegamento del Soundbar al dispositivo USB

• Si spegne automaticamente (Spegnimento

automatico disattivato) se per più di 15 minuti

non viene collegato nessun dispositivo USB.

+ Prima di collegare un dispositivo

USB Tenere presente quanto segue:

● Se il nome di una cartella sul dispositivo USB supera

i 10 caratteri, non viene visualizzato sul display del

● Questo prodotto può non essere compatibile con

alcuni tipi di supporto di memorizzazione USB.

● Sono supportatiI file system FAT16 e FAT32.

- Il file system NTFS non è supportato.

● Collegare un dispositivo USB direttamente alla porta

USB del prodotto. In caso contrario può verificarsi un

problema di compatibilità USB.

● Non collegare più dispositivi di memorizzazione al

prodotto attraverso un lettore multischede. Potrebbe

non funzionare correttamente.

● I protocolli PTP per videocamere digitali non sono

● Non rimuovere il dispositivo USB mentre sta

trasferendo dei file.

● I file musicali protetti da DRM (MP3, WMA)

provenienti da un sito Web commerciale non

possono essere riprodotti.

● Gli HDD esterni non sono supportati.

● I telefoni cellulari non sono supportati.

● Elenco della compatibilità:

 Supporta frequenze di campionamento oltre i

HW-H750_H751_ITA_141023.indd 22HW-H750_H751_ITA_141023.indd 22 2014-10-24  2:48:322014-10-24  2:48:3223

ITA FUNZIONI UTILIZZO DELLA FUNZIONE NETWORK STANDBY ON La funzione Network Standby On diventa disponibile se tra il dispositivo smart e la Soundbar è stata stabilita

correttamente la connessione wireless. Questa funzione attiva automaticamente la soundbar quando un dispositivo

smart tenta di collegarsi alla soundbar via Bluetooth o via Wi-Fi. Se la soundbar era stata accesa attraverso una

connessione Bluetooth, il suo modo di ingresso viene impostato automaticamente su BT. L'accensione della

soundbar via Wi-Fi è disponibile solo utilizzando l'app. Per ulteriori informazioni, vedere il manuale Web.

1. Collegare il dispositivo smart alla Soundbar.

2. Attivare la funzione Network Standby On premendo il tasto $ sulla Soundbar remota per più di 5 secondi.

È possibile disattivare la funzione premendo di nuovo il tasto $ per più di 5 secondi.

● Disponibile solo se la Soundbar è elencata fra i dispositivi collegati del dispositivo smart. (Il dispositivo smart

e la Soundbar devono essere stati collegati in precedenza almeno una volta).

● La Soundbar appare nell'elenco dei dispositivi cercati del dispositivo smart solo se la Soundbar visualizza

[BT READY] o [WiFi READY].

● In modo TV SoundConnect, la Soundbar non può essere collegata a un altro dispositivo smart.

● Se la funzione Network Standby On non funziona

- La funzione Network Standby On è disattivata.

● La connessione Wi-Fi alla soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se

l'alimentazione è stata interrotta. Accendere la soundbar e ripetere la connessione.

UTILIZZO DELLA FUNZIONE AUTO POWER LINK Se la soundbar è collegata a un dispositivo esterno con cavo ottico, è possibile utilizzare la funzione AUTO POWER LINK. Se si collega l'unità principale ad una TV con cavo ottico digitale, attivare la funzione di accensione automatica

affinché la Soundbar si accenda automaticamente quando si accende la TV.

1. Collegare la soundbar a un dispositivo esterno con

2. Tenere premuto il tasto DIMMER/Anynet+ per più

di 5 secondi per attivare o disattivare la funzione.

AUTO POWER LINK Display

FUNZIONI UTILIZZO DELLA MULTIROOM LINK Se la soundbar è collegata a un dispositivo smart con l'app Multiroom Link, è possibile collegare più dispositivi

Multiroom Samsung in wireless.

+ Prima di cominciare

1. Requisiti: Router wireless, Dispositivo smart

2. Il router wireless deve essere collegato a Internet.

3. Il dispositivo smart deve essere collegato al router tramite una connessione Wi-Fi.

+ Installazione dell'app Samsung Multiroom

Per utilizzare la soundbar, scaricare e installare l'app Samsung Multiroom accedendo all'app da Google Play o dall'App

Store. Con l'app Samsung Multiroom installata, è possibile riprodurre la musica memorizzata sul dispositivo smart dai

dispositivi collegati e da altri fornitori di contenuti, oltre che dalle stazioni radio Internet.

Android o iOS Scaricare l'app Samsung Multiroom da Google Play o

dall'App Store del dispositivo smart.

* Ricerca di mercato : Samsung Multiroom

Accesso all'app Samsung Multiroom

Per accedere all'app Samsung Multiroom, premere

l'icona dell'app Multiroom sul dispositivo smart.

zt HW-H750_H751_ITA_141023.indd 24HW-H750_H751_ITA_141023.indd 24 2014-10-24  2:48:452014-10-24  2:48:4525

+ Collegamento alla Soundbar

Collegare la soundbar a un router cablato/wireless. La connessione al router può essere cablata o wireless (utilizzando

Wi-Fi SETUP o WPS, è possibile visualizzare la guida sull'APP Samsung Multiroom).

Collegamento della soundbar alla rete con un cavo LAN Collegamento

1. Collegare il dispositivo smart alla rete Wi-Fi.

2. Sul dispositivo smart, selezionare l'app Samsung Multiroom. Viene avviata la configurazione.

3. Nell'app, selezionare "I don’t have a Hub", quindi premere Next. Nella schermata successiva, selezionare

Soundbar come tipo di dispositivo, quindi premere Next.

4. Selezionare Wired come tipo di rete , quindi premere Next.

5. Collegare un'estremità del cavo LAN alla porta LAN della soundbar. Collegare l'altra estremità al router wireless.

(La soundbar non può essere utilizzata senza router wireless).

6. Collegare la soundbar ad una presa elettrica.

● Per ulteriori informazioni sul collegamento della soundbar a un router cablato/wireless, vedere il manuale sul

● Per ulteriori informazioni sulla connessione del prodotto per il collegamento di dispositivi Multiroom, vedere

il manuale utente sul Web o il manuale fornito nell'app.

- Manuale Web : www.Samsung.com  Supporto  Ricerca nome prodotto  Download file

PDF HW-H750 o HW-H751.

HW-H750_H751_ITA_141023.indd 25HW-H750_H751_ITA_141023.indd 25 2014-10-24  2:48:462014-10-24  2:48:4626

FUNZIONI AGGIORNAMENTO DEL SOFTWARE

+ Aggiornamento con USB

È possibile che Samsung offra gli aggiornamenti per la

versione del firmware del sistema soundbar.

Se viene offerto un aggiornamento, è possibile

aggiornare il firmware collegando un dispositivo USB

contenente l'aggiornamento del firmware alla porta USB

Se sono presenti diversi file di aggiornamento, questi

devono essere caricati singolarmente sul dispositivo

USB e utilizzati uno alla volta per aggiornare il firmware.

Per ulteriori informazioni sullo scaricamento dei file di

aggiornamento, visitare il sito Samsung.com o

contattare il call center Samsung.

1. Mentre la Soundbar è disattivata, collegare il

dispositivo di memorizzazione USB che contiene il

firmware di aggiornamento alla porta USB della

2. Accendere la soundbar sul display viene visualizzato

UPDATE e l'aggiornamento inizia entro i 3 minuti.

• Al termine dell'aggiornamento, la Soundbar si

spegne e si accende automaticamente.

Se UPDATE non è stato visualizzato

1. Spegnere la soundbar e collegare il dispositivo di

memorizzazione USB che contiene i file di

aggiornamento alla porta USB della soundbar.

2. Scollegare il cavo di alimentazione, ricollegarlo e

accendere la soundbar.

● L'aggiornamento del firmware potrebbe non

funzionare correttamente se i file audio

supportati dalla Soundbar sono memorizzati

nel dispositivo di memorizzazione USB.

● Non scollegare l'alimentazione o rimuovere il

dispositivo USB durante l'applicazione degli

aggiornamenti. L'unità principale si spegne

automaticamente al termine

dell'aggiornamento del firmware.

● Dopo la reimpostazione, vengono ripristinate

tutte le impostazioni predefinite. Si consiglia

di prendere nota delle impostazioni effettuate

in modo da poterle reimpostare facilmente

dopo l'aggiornamento.

Tenere presente che l'aggiornamento del

firmware ripristina anche la connessione del

subwoofer. Se la connessione al subwoofer

non è stabilita automaticamente dopo avere

ripristinato, fare riferimento a pagina 13.

Se non si riesce ad effettuare

l'aggiornamento del firmware, si raccomanda

di formattare il dispositivo USB in FAT16 e

● Non formattare l'unità USB nel formato

NTFS. Il Soundbar non supporta il file system

● A seconda del costruttore, alcuni dispositivi

memorizzazione USB potrebbero non essere

+ Aggiornamento automatico

Anche quando la soundbar è spenta, la soundbar

controlla automaticamente l'ultima versione del software

e continua l'aggiornamento se era collegata a Internet.

● La soundbar è configurata per eseguire

l'aggiornamento automatico per

impostazione predefinita.

● Per utilizzare la funzione di aggiornamento

automatico, la soundbar deve essere

collegata a Internet.

● La connessione Wi-Fi alla soundbar verrà

terminata se il suo cavo di alimentazione è

stato scollegato o se l'alimentazione è stata

interrotta. Accendere la soundbar e ripetere

HW-H750_H751_ITA_141023.indd 26HW-H750_H751_ITA_141023.indd 26 2014-10-24  2:48:472014-10-24  2:48:4727

ITA RISOLUZIONE DEI PROBLEMI RISOLUZIONE DEI PROBLEMI Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito.

L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa?  Collegare la spina alla presa.

Una funzione non si attiva quando viene premuto il tasto.

• Nell'aria è presente elettricità statica?  Scollegare e ricollegare la spina.

L’audio non viene riprodotto.

• La funzione di disattivazione dell'audio è attivata?

• Il volume è regolato sul minimo?

 Premere il tasto di disattivazione dell'audio per

 Regolare il volume.

Il telecomando non funziona.

• Le batterie sono scariche?

• La distanza tra il telecomando e l'unità principale è

 Sostituire le batterie.

 Avvicinarsi all'unità.

La connessione alla TV tramite TV SoundConnect non è riuscita.

• La TV supporta TV SoundConnect?

• Il firmware della TV è aggiornato?

• Si è verificato un errore durante la connessione?

• Ripristinare il MODO TV ed effettuare di nuovo il

 La funzione TV SoundConnect è supportata da

alcune TV Samsung commercializzate dopo il 2012.

Verificare che la TV supporti la funzione

 Aggiornare la TV all'ultimo firmware.

per 5 secondi per resettare la

connessione TV SoundConnect.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

• Il subwoofer potrebbe non essere collegato al corpo

principale del prodotto.

 Tentare di collegare di nuovo il subwoofer.

(Vedere a pagina 13)

Il subwoofer emette un ronzio e vibra in modo evidente.

• Tentare di regolare la vibrazione del subwoofer.  Premere il tasto WOOFER del telecomando per

regolare il suo valore (tra SW-6 e SW+6).

HW-H750_H751_ITA_141023.indd 27HW-H750_H751_ITA_141023.indd 27 2014-10-24  2:48:542014-10-24  2:48:5428

Unità principale 3,3 kg

Unità principale 943 x 123 x 57 mm

Subwoofer (PS-WH750, PS-WH751) 305,5 x 388,5 x 305,5 mm

Temperatura di esercizio +5 °C e +35 °C Umidità di esercizio 10 % e 75 %

AMPLIFICA TORE Potenza di

* I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard

AES (Audio Engineering Society).

* Specifica nominale

- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto.

a Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.

Consumo di energia totale in standby (W)

(Tutte le porte di rete sono in condizione “ON”)

Metodo di disattivazione della

Premere il tasto WPS sul prodotto per 30 secondi per

attivare/disattivare Wi-Fi/Ethernet.

Metodo di disattivazione della

Premere il tasto SPK ADD sul prodotto per 30 secondi

per attivare/disattivare Bluetooth.

a Avviso di licenza Open Source

Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web:

http://opensource.samsung.com

- Il software Spotify è soggetto a licenze di terze parti disponibili su: www.spotify.com/connect/third-party licenze.

- Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect

Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni

rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto >

Seleziona il tuo prodotto e inserendo il nome del modello.

Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.

Questo dispositivo può essere soltanto utilizzato in luoghi chiusi.

HW-H750_H751_ITA_141023.indd 28HW-H750_H751_ITA_141023.indd 28 2014-10-24  2:48:542014-10-24  2:48:54[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o

confezione indica che le batterie di questo prodotto non devono essere

smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli

chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o

piombo in quantità superiori ai livelli di riferimento della direttiva UE

Se le batterie non vengono smaltite correttamente, queste sostanze

possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali,

separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di

conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici & elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione

indica che il prodotto e i relativi accessori elettronici (quali caricabatterie,

cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del

ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati

dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il

prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti

autorizzati secondo le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è

stato acquistato il prodotto o l’autorità competente per tutte le

informazioni relative alla raccolta differenziata di questo tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il

proprio fornitore e verificare i termini e le condizioni del contratto di

acquisto. Questo prodotto e i relativi accessori elettronici non devono

essere smaltiti unitamente ad altri rifiuti commerciali.

Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Country Contact Centre  Web Site

acum legate (conectate).

ROM DEPANARE DEPANARE
