Tipo di prodotto	Soundbar
Marca	Samsung
Modello	HW-S50B
Dimensioni (L x A x P)	670,0 x 62,3 x 105,0 mm
Peso	2,4 kg
Alimentazione	Adattatore CA/CC 19 V
Consumo in standby	0,5 W
Potenza di uscita nominale	(30 W x 2) + (30 W x 2) + 20 W
Formati audio supportati	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Connettività	HDMI ARC, ottico, Bluetooth, USB (5V/0,5A)
Modalità audio	DTS Virtual:X, Standard, Music, Game, Adaptive Sound

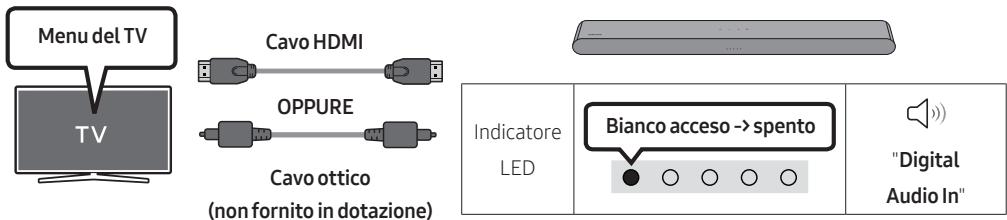

Funzioni speciali	Q-Symphony (con TV Samsung), Tap Sound, Bluetooth Power, Multiconnessione Bluetooth (2 dispositivi)
Manutenzione e pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non aprire l'involucro, evitare l'umidità, scollegare in caso di temporale, non ostruire le ventole.
Pezzi di ricambio e riparabilità	Nessun pezzo riparabile dall'utente. Contattare un servizio di assistenza qualificato.
Informazioni generali	Temperatura di funzionamento: da +5°C a +35°C; umidità: 10% ~ 75%

Domande frequenti - HW-S50B SAMSUNG

Come collegare la soundbar al mio televisore?

È possibile collegare la soundbar al televisore via HDMI (ARC) o tramite cavo ottico. Per una connessione HDMI, utilizzare un cavo HDMI e collegarlo alla porta HDMI (ARC) del televisore e alla porta HDMI della soundbar. Per una connessione ottica, utilizzare un cavo ottico tra la porta OPTICAL OUT del televisore e la porta DIGITAL AUDIO IN (OPTICAL) della soundbar.

Come accoppiare la soundbar in Bluetooth con il mio smartphone?

Premere il tasto PAIR del telecomando o il tasto Source della soundbar per passare alla modalità Bluetooth. Il LED lampeggia in rosso, verde, poi blu. Sul proprio smartphone, attivare il Bluetooth e selezionare 'AV Samsung Soundbar S5B-Series' nell'elenco.

Perché l'audio non esce dalla soundbar?

Verificare che la soundbar sia accesa e che il volume non sia in muto. Assicurarsi che la sorgente sia selezionata correttamente (HDMI, ottico, Bluetooth). Se collegato in HDMI ARC, verificare che il televisore sia impostato su 'Altoparlante esterno' e che la funzione Anynet+ (HDMI-CEC) sia attivata nelle impostazioni del televisore.

Come regolare il volume del subwoofer?

Utilizzare il tasto WOOFER (Alto) del telecomando per regolare il livello dei bassi tra -12 e +6 (o -6 a +6 senza subwoofer). Premere il tasto per impostare a 0 (predefinito).

Posso collegare la soundbar a due dispositivi Bluetooth contemporaneamente?

Sì, la soundbar supporta la multiconnessione Bluetooth fino a due dispositivi. Attivare la funzione tenendo premuto il tasto PAIR per 5 secondi quando la soundbar è spenta (LED ciano = attivato).

Come aggiornare il firmware della soundbar?

Scaricare l'ultimo firmware dal sito Samsung (samsung.com) e salvarlo su una chiavetta USB vuota (FAT16/32/NTFS). Collegare la chiavetta alla porta USB della soundbar tramite un adattatore Micro-USB, accendere la soundbar e selezionare la sorgente USB. L'aggiornamento inizia automaticamente e dura circa 2 minuti. Non scollegare durante l'operazione.

Come ripristinare la soundbar alle impostazioni di fabbrica?

Tenere premuti i tasti - e + (Volume) sulla soundbar contemporaneamente per almeno 5 secondi. Il LED indica il ripristino, poi la soundbar si riavvia. Tutte le impostazioni verranno cancellate.

Posso fissare la soundbar al muro?

Sì, utilizzare la guida di montaggio a parete fornita per segnare i fori. Praticare i fori, inserire i tasselli (non forniti) e avvitare le viti di fissaggio. Fissare i supporti a parete alla soundbar con le viti M4xL10, quindi appendere la soundbar alle viti a parete facendola scorrere verso il basso.

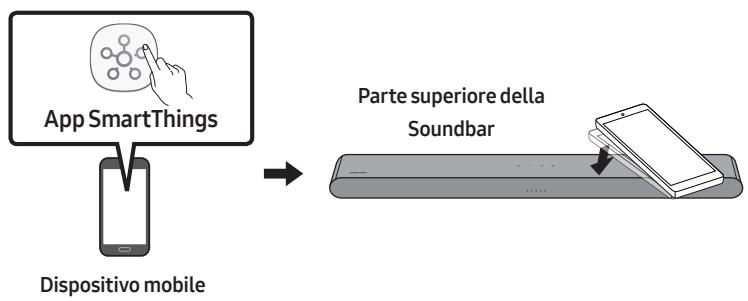

Come utilizzare la funzione Tap Sound?

Questa funzione è compatibile con gli smartphone Samsung con Android 8.1 o superiore. Attivarla nell'app SmartThings (Tap View, Tap Sound). Quindi, toccare delicatamente la soundbar con il telefono per avviare la connessione Bluetooth e riprodurre l'audio.

Cosa fare se il telecomando non funziona?

Verificare che le batterie siano inserite correttamente e che siano nuove. Puntare il telecomando direttamente verso la soundbar. Se il problema persiste, sostituire le batterie con nuove batterie AAA.

MANUALE UTENTE HW-S50B SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla segunte tabella per una descrizione dei symboli che è possibile trovare sul proprio prodotto Samsung.

4	ATTENZIONE RISCHIODIFOLGORAZIONE. NON APRIRE.	!
4	Questo symbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
!	Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Sequesto symbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disponre di una connessione sicura a una presa di corrente dotata di messa a terra.
~	Tensione CA: Questo symbolo indica che la tensione contrassegnata conQuesto symbolo è di tipo CA.
---	Tensione CC: Questo symbolo indica che la tensione contrassegnata conQuesto symbolo è di tipo CC.
A i	Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

PER EVITARE SCOSSE ELETTRICHE,INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre molto collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il disposativo alla rete elettrica, lo spinotto deve essere estratto alla presa, pertantoessodeveseccessamente raggiungibile.
- Non schizzare o sgoceviolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete.
Di conseguenza, la spina di alimentazione deve essere facilemente e prontamente accessibile in qualsiaso momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non系統are l'unità su amplificatori o altri dispositivi che possono divertare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizarla per un periodo prolongato.
2. Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusamente all'uso personale. Se il prodotto o il disco vengono conservati a basso temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con quello prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Nongettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE: Una installation scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6
02 Panorama del prodotto 7

Pannello anterio / Pannello superiore della Soundbar 7
Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9
Comeutilizzareiltelecomando 9
Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) 14
Specifiche di uscita per diverse modalità di effetti sonori 14
Regolazione del volume della Soundbar con il telecomando della TV 15

04 Connessione della Soundbar 16

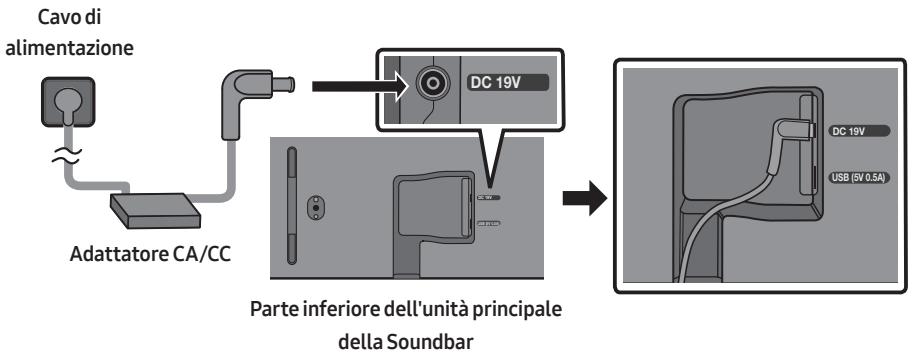

Collegamento della corrente elettrica 16
Collegamento del kit posteriori wireless Samsung e del subwoofer alla Soundbar 16

05 Utilizzo di una connessione cablata alla TV 17

Metodo 1. Connessione tramite cavo HDMI 17

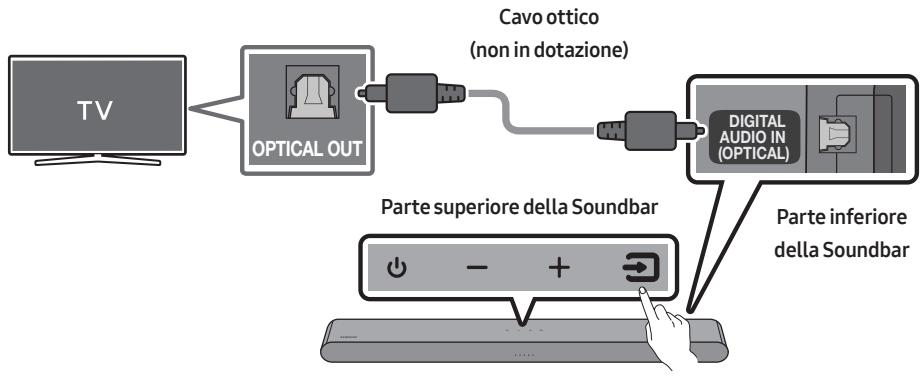

Metodo 2. Connessione tramite cavo ottico 19

06 Utilizzo di una connessione wireless alla TV 21

Connessione tramite Bluetooth 21

07 Connessione di un dispositivo esterno 23

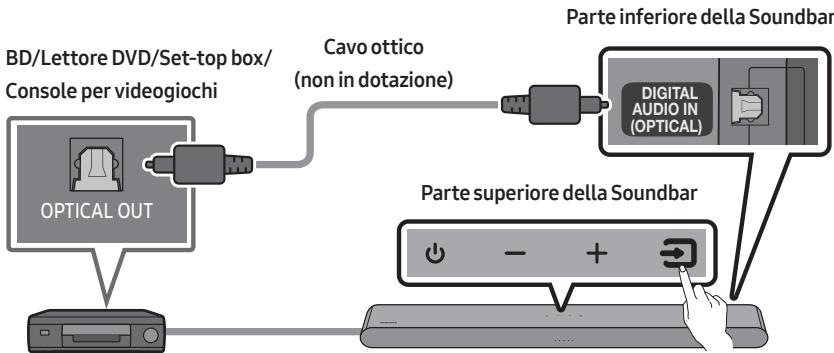

Connessione tramite cavo ottico 23
08 Collegamento di un dispositivo di memoria USB 24
09 Connessione di un dispositivo mobile 26
Connessione tramite Bluetooth 26
Utilizzo di Tap Sound 31

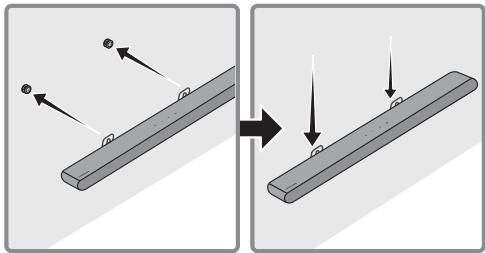

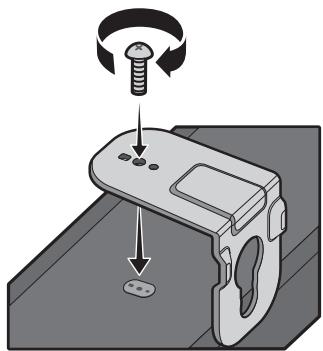

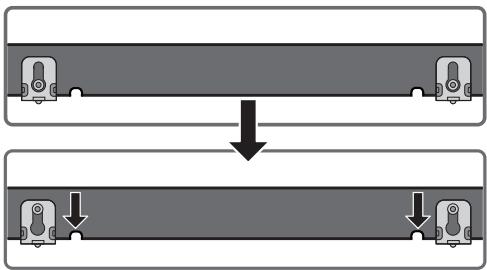

10 Installazione del supporto per montaggio a parete 32
Precauzioni per l'installazione 32
Component del supporto per montaggio a parete 32

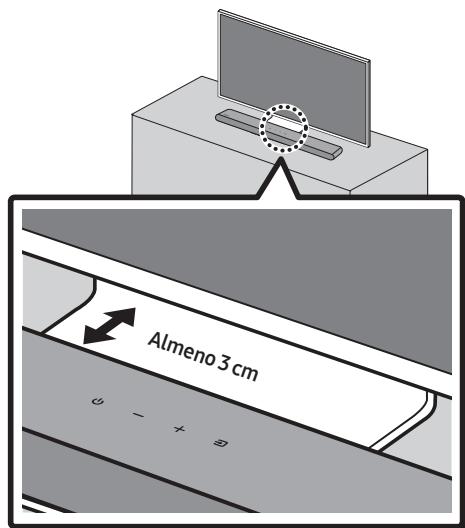

11 Installazione della Soundbar davanti alla TV 34

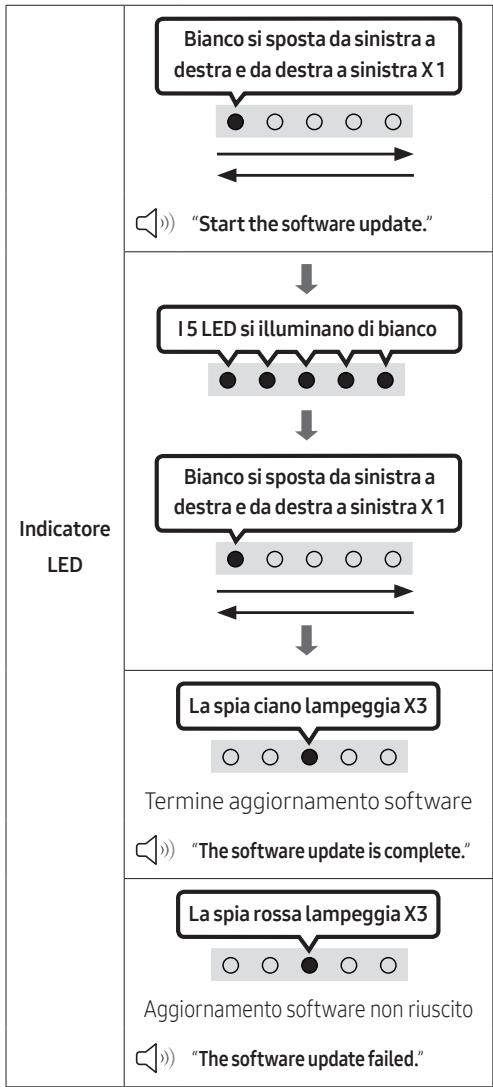

12 Aggiornamento del software 35

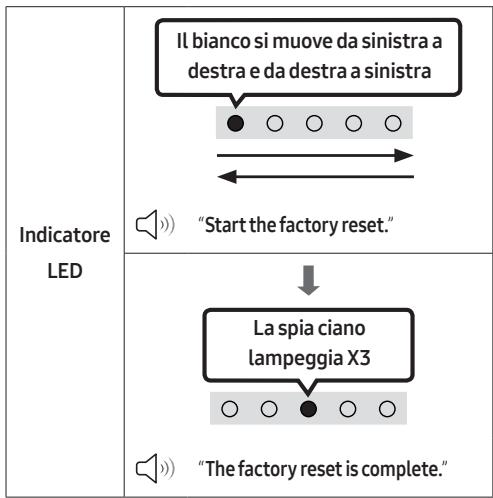

Ripristino 36
13 Risoluzione dei problemi 37
14 Licenza 38
15 Avviso di licenza open source 39
16 Nota importante sul servizio 39
17 Specifiche e guida 40
Specifiche 40

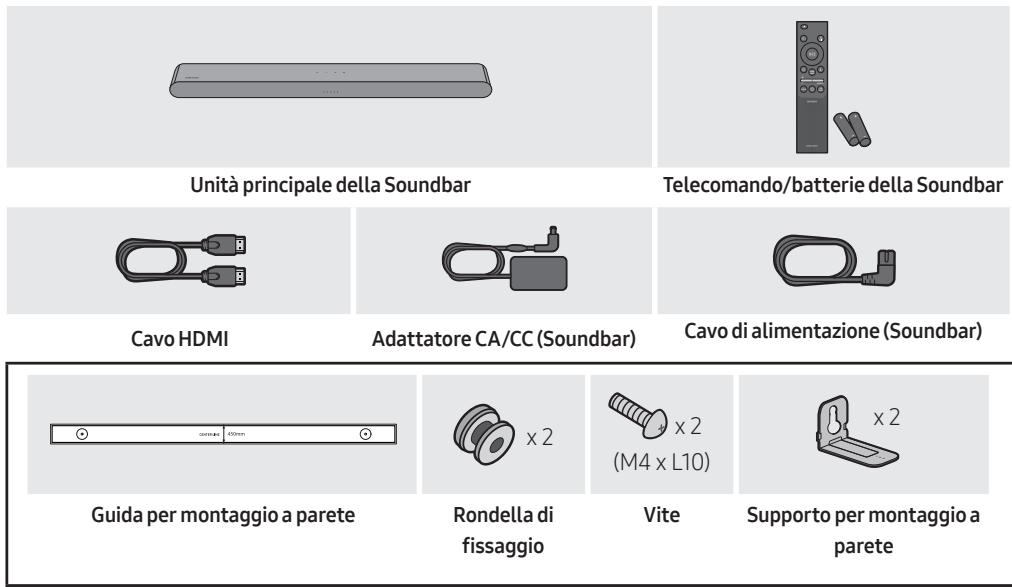

01 VERIFICA DEI COMPONENTI

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vindere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Per acquistare componenti aggiantivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.
• Per ulteriori informazioni sul montaggio a parete, andare a pagina 32.
• Le caratteristiche e le specifiche sono soggette a modifiche alla preavviso.
• L'espetto degli accessori potrebbe variare leggermente delle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

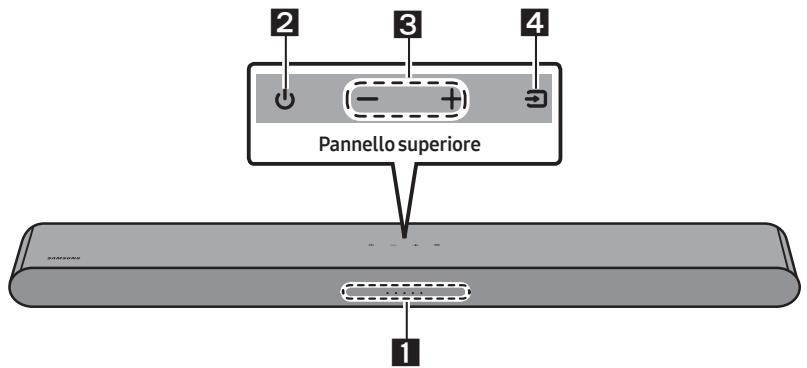

Pannello anteriore / Pannello superiore della Soundbar

1	Indicatore LED	L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.
		W LED bianco	W LED bianco	M LED multicolore	W LED bianco	W LED bianco
		• Il LED multicolore cambia in Bianco, Ciano, Verde, Rosso, Giallo, Arancione, Viola e Blu a seconda dello stato o della modalità.
2	Alimentazione	Consente di accendere e spegnere il dispositivo.
3	Volume	Regola il volume.
4	Sorgente	• Premere il tasto (Sorgente) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.

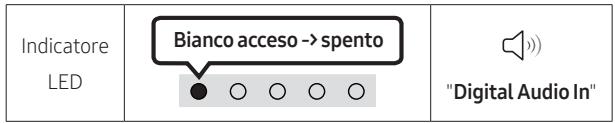

		Indicatore LED	Bianco accesso -> spento	Bianco accesso -> spento	Bianco accesso -> spento
			"Digital Audio In" oppure "TV ARC"	"Bluetooth"	"USB"

• Quando si inserisce il cavo CA, il tasting di accensione riprenderà a funzione entro 4 - 6 secondi.
• Quando si accende esta unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.
• hSe il suono proviene sia alla TV sia alla Soundbar, acceder e al menu Impostazioni per l'audio della TV e impostare il diffusore TV su Altoparlante esterno.

Pannello inferiore della Soundbar

1	DC 19V (Ingresso alimentazione) Collegare l'adattatore CA/CC.

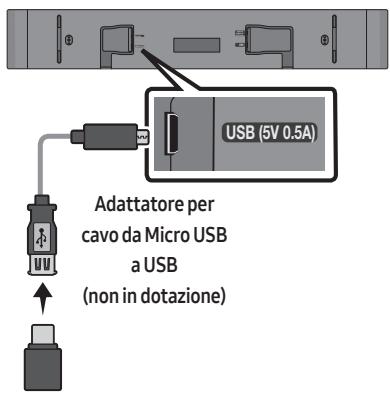

2	USB (5V 0.5A) Collegare a un dispositivo USB per riproduire file musicali sul dispositivo USBtramite la Soundbar.
3	DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita (ottica) digitale di un dispositivo esterno.

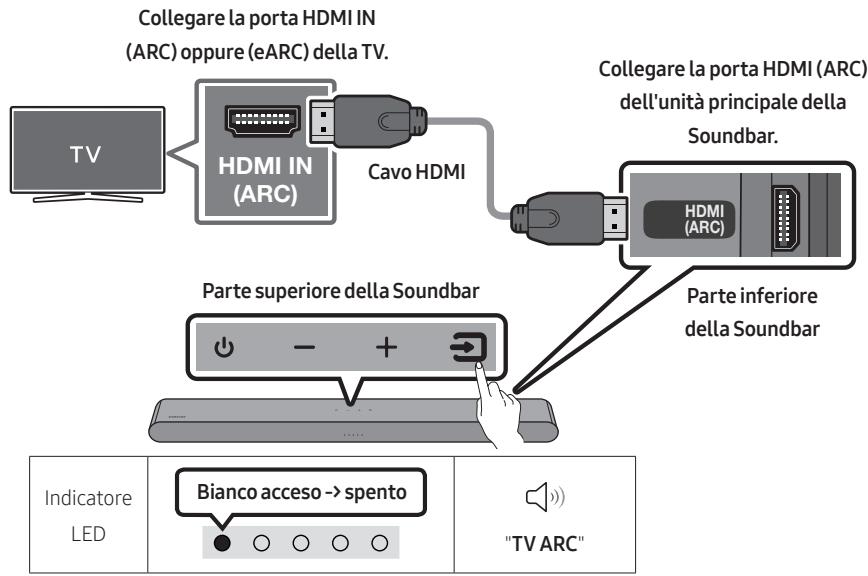

4	HDMI (ARC) Collegare alla presa jack HDMI (ARC) di una TV.

• Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.
• Non collegare但这a unità o altri componenti a una presa CA finché non sono stati completti tutti i collegamenti tra i componenti.

03 UTILIZZO DEL TELECOMANDO

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completeness.

Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriori fino al raggiungimento della posizione iniziale.

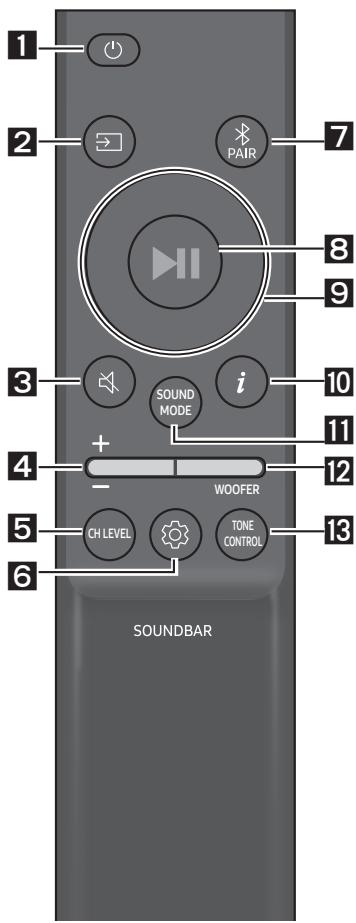

Comeutilizzareiltelekomando

1	Alimentazione Consente di accendere e spegnere la Soundbar.
	Indicatore LED	La spia ciano lampeggia X1 O O O Spento	La spia rossa lampeggia X3 O O O O
	• Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni seguenti: - Nella modalità "Digital Audio In" oppure "TV ARC" / "Bluetooth" / "USB" se l'assenza del segnale audio si prolonga per 20 minuti.
2	(Sorgente) Premere per selezionare una sorgente connessa alla Soundbar.
3	(Muto) Premere il tasting (Muto) per disattivare l'audio. Premerlo nuovoamente per riattivare l'audio.
	Indicatore LED	Lampeggia ripetutamente O O O O

Volume

Premere il tasting su o giù per regolare il volume.

Indicatore LED

La spia bianca si sposta a destra X1 Volume su

La spia bianca si sposta a sinistra X1 Volume giù

CH LEVEL

Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

Indicatore LED	La spia bianca lampeggia X1
	“Centre Level”

• Se vengono connessi gli altoparanti posteriori (venduti separamente), l'impostazione "Rear Level" è supportata. Per regolare il volume del "Rear Level" tra -6 e +6, utilizzare i pulsanti Su/Giù.

(Controllo audio)

Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata.
usando i tasti Su/Giu. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco.

Indicatore LED	La spia bianca lampeggia X1
	"Sync" → "Night mode" → "Voice enhancement"

• Se il video della TV e l'audio della Soundbar non sono sincerizzati, selezionare "Sync" in Controllo audio, quando impostare il ritardo dell'audio tra 0~300 milliseconds usando i tasti Su/Giù. (Non disponibile nel modo "USB" o "Bluetooth".)
• La funzione "Sync" è supportata solo per alcune funzioni.
  Night mode" e "Voice enhancement" non sono supportate nella modalità audio " DTS Virtual:X".
• "Night mode" è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.
  "Voice enhancement" semiclassical l'ascolto dei dialoghi parlati nei film e in TV.

EQ7 bande Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare il suono per agli banda di frequenza. è possibile selezioneare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destre e gli valore più essere regolato su un'impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su "Standard").
EQ7 bande Tieni premuto il pulsante (Controllo audio) per circa 5 secondi.		Utilizzato i pulsanti Sinistra/Destre e ciascuno più essere regolato per un'impostazione tra -6 e +6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"
7	Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Quando si preme il tasto, il display LED cambia come illustrato di seguito. • Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	Indicatore LED	Rosso → Verde → Blu lampeggia Abbinamento La spia ciano lampeggia X3 La connessione è completata
8	II (Riproduci / Sospendi) È possibile riproduire o mettere in pausa la musica premendo il tasto in modalità "USB".
9	Su/Giù/Sinistra/Destre Premere Su/Giù/Sinistra/Destre sul tasto per selezionare o impostare funzioni. • Ripeti Per utilizzato la funzione Ripeti nel modo "USB", premere il tasto Su. • Salta brano Premere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente. • ID SET Tenere premuto il tasto Su per 5 secondi per completare l'ID SET ( quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10	i (Info) Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).

Premendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. (La modalità audio potrebbe variare a seconda del modello di TV).

Indicatore LED	La spia bianca lampeggia X1
	“DTS Virtual:X” → “Standard” → “Music” → “Game” → “Adaptive Sound”

• DTS Virtual:X

Audio 3D immersive da qualsiasi contenido.

Standard

Emette il suono originale.

Music

Offre un suono più naturale e riempitivo per i contenuti musicali.

Game

Fornisce l'audio stereoscopico che consente la piena immersione nell'azione di gioco.

Adaptive Sound

Analizzà il contentuto in tempo reale e fornisce automaticamente il Campo sonoro ottimale in base alle caratteristiche del contentuto.

• Bluetooth Power attivato/disattivato

Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth più connessi in passato. La funzione è Attiva per impostazione predefinita.

• Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

• DRC (Dynamic Range Control) attenuat/ disattivato

Consente di applicare la funzionalità Dynamic Range Control alle trace Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

Tasto SOUND MODE	Indicatore LED
5 Sec Sound Mode	La spia ciano lampeggia X1 Acceso (impostazione predefinita)	La spia rossa lampeggia X1 Spento
DRC attenuato/ disattivato	Attivare → Disattivare

Quando il subwoofer è connesso, premere il pulsante Su o Giù per regolare il livello del woofer su -12 o tra -6 e +6. Quando il subwoofer è disconnesso, premere il pulsante Su o Giù per regolare il livello dei bassi tra -6 e +6. Per impostare il livello di volume woofer (basso) su 0 (Predefinito), premere il pulsante (se la Soundbar è connessa al subwoofer wireless (venduto separamente)).

TONE CONTROL

Premendo il pulsante è possibile regolare il volume degli alto o dei bassi. L'opzione desiderata può essere regolata usingo i tasti Su/Giù. (Questa funzione è disponibile in tutte le modalità audio tranne nella modalità "Standard").

Indicatore LED	La spia bianca lampeggia X1
	○○●○○
	“Treble” → “Bass”

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando	Funzione
WOOFER (Su)	Telecomando della TV attivato/disattivato	Pagina 15
Sinistra	Connessione automatica TV attivata/disattivata	Pagina 22
Su	ID SET	Pagina 11
(Controllo audio)	EQUALIZZATORE 7 bande	Pagina 11
SOUND MODE	DRC attivato/disattivato	Pagina 12
	Bluetooth Power attivato/disattivato	Pagina 12
PAIR	Nnessione multipla Bluetooth attivata/disattivata	Pagina 29

Specifiche di uscita per diverse modalità di effetti sonori

Effetto	Ingresso	Uscita
		Con solo la Soundbar	Solo con subwoofer	Con subwoofer e kit di diffusori posteriori wireless
DTS Virtual:X	2.0 canali	3.0 canali	3.1 canali	5.1 canali
	5.1 canali	3.0 canali	3.1 canali	5.1 canali
Standard	2.0 canali	2.0 canali	2.1 canali	2.1 canali
	5.1 canali	3.0 canali	3.1 canali	5.1 canali
Music	2.0 canali	3.0 canali	3.1 canali	5.1 canali
	5.1 canali	3.0 canali	3.1 canali	5.1 canali
Game	2.0 canali	3.0 canali	3.1 canali	5.1 canali
	5.1 canali	3.0 canali	3.1 canali	5.1 canali
Adaptive Sound	2.0 canali	3.0 canali	3.1 canali	5.1 canali
	5.1 canali	3.0 canali	3.1 canali	5.1 canali

• Il kit diffusori posteriori wireless Samsung e il subwoofer possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

Regolazione del volume della Soundbar con il telecommando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Perutilizzarequesta funzione,impostare il diffusore TV su Altoparlante esterno.
• Produttori che supportano Questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Telecomando della TV attenuato/disattivato

1. Spagnere la Soundbar.
2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine:

"Off-TV Remote" (modalità predefinita), "Samsung-TV Remote", "All-TV Remote".

Lo stato dell'indicatore LED cambia a aglichio di modalità, come lostrato di seguito.

Tasto del telecomando	Indicatore LED	Stato
5 Sec	La spia rossa lampeggia X1 "Off-TV Remote" modalità predefinita)	Disabilita il telecomando della TV.
5 Sec	La spia ciano lampeggia X1 "Samsung-TV Remote"	Abilita il telecomando IR di una TV Samsung.
5 Sec	La spia blu lampeggia X1 "All-TV Remote"	Abilita il telecomando IR di una TV di terze parti.

04 CONNECTION DELLA SOUNDBAR

Collegamento della corrente elettrica

Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

• Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vindere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC.

Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

1. Collegare il cavo di alimentazione a una presa a muro.

NOTE

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è accesso, la Soundbar si accende automaticamente.
• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un ravolo o sul pavimento. Se si posizione l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto versus l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar

Ascolta unvero audio surround wireless collegando il kit altoparlanti posteriori wireless (SWA-9100S, venduto separatamente) e subwoofer wireless (SWA-W510, venduto separatamente) alla soundbar. Per informazioni dettagliate sulle connessioni, consulta il manuale del kit altoparlanti posteriori wireless Samsung e del subwoofer wireless.

05 UTILIZZO DI UNA CONNECTIONE

CABLATA ALLA TV

Metodo 1. Connessione tramite cavo HDMI

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzato un cavo High-Speed HDMI Cable with Ethernet.

Connessione di una TV che supporta HDMI ARC (Audio Return Channel)

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come migliorato nella figura.
2. Accendere la Soundbar e la TV.

3. L'audio della TV viene diffuso alla Soundbar.

4. Se l'audio del TV non viene emesso, premere il pannello superiore della Soundbar oppure il pulsante (Sorgente) sul telecomando per selezionare la modalità "Digital Audio In".

5. Se non viene emesso alcun suono, controllare di nuovo il collegamento del cavo HDMI.
   Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTE

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possible trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzato un cavo HDMI alla anima. Se si utilizes un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio dell'uscita digitale" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dop o aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzato parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)

Metodo 2. Connessione tramite cavo ottico

Lista di controllo pre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Quando si utilizesza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come migliorato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quando selezionare il modo "Digital Audio In".
4. L'audio della TV viene diffuso alla Soundbar.

Utilizzato della funzione Q-Symphony

Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio detraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar"除去 il menu Uscita audio del TV. Selezionale il menu corrispondente.

• Esporto di menu del TV: TV + [AV] Soundbar Nome serie (HDMI)

NOTE

• Può funzionare a seconda del Codec supportato dal TV.
• Questa funzione è supportata solo quando è collegato il cavo HDMI o il cavo ottico (non fornito in dotazione).
• Il messaggio visualizzato potrebbe variate a seconda del modello di TV.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

06 UTILIZZO DI UNA CONNECTIONE

WIRELESS ALLA TV

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo perché l'ingambro dei cavi.

• É possible connettere una sola TV Samsung alla volta.
• É possible connettere una TV Samsung che supporta il Bluetooth.

Verificare les spécifiche della TV.

La connessione iniziale

1. Premere il pulsante PAIR sul telecomando della Soundbar o premere il pulsante (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di assocazione Bluetooth	Indicatore LED
OPPURE In modalità "Bluetooth"	Rosso → Verde → Blu lampeggia Abbinamento La spia ciano lampeggia X3 La connessione è completata · Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	"Ready to connect via Bluetooth."

1. Selezionare la modalità Bluetooth sulla TV Samsung.

Esempio: Pagina iniziale () Menu Impostazioni () Tutte le impostazioni () Suono

Uscita audio Elenco altoparlanti Bluetooth [AV] Soundbar S5B-Series (Bluetooth))

1. Selezionare ["AV] Soundbar S5B-Series" dall'elenco sullo schermo della TV.

Nell'élenco dei dispositivi Bluetooth della TV èindicata una Soundbar disponibile con

"Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quando stabilire una connessione.

1. L'audio della TV Samsungiene ora emesso alla Soundbar.

2. Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente lavorando la modalità in "Bluetooth".

Se il dispositorio non si connette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, (ad esempio [AV] Soundbar S5B-Series), eliminarla.
  Ripetereipassaggi da1a3.

Disconnessione della Soundbar alla TV Samsung

Premere il tasto (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta alla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

Connessione automatica TV attivata/disattivata

Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "Bluetooth Ready". (Attivare Disattivare)

Tasto Sinistra	Indicatore LED
5 Sec	La spia ciano lampeggia X1 Acceso (impostazione predefinita)	La spia rossa lampeggia X1 Spento
Bluetooth Ready	Attivare → Disattivare

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente après 20 minuti nella stato Pronto.

• La Soundbar non esegue la connession o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.

• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i fornia microonde, i dispositivi LAN wireless eosi via devono essere tenuti lontano dall'unità principale della Soundbar.

07 CONNECTION DI UN DISPOSITIVO ESTERNO

Connessione tramite cavo ottico

Indicatore LED

Bianco accesso -> spento

"Digital Audio In"

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico (non in dotazione), come migliorato nella figura.
2. Accendere la Soundbar e il dispositivo esterno.
3. Selezionare il modo "Digital Audio In" premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.
4. L'audio del dispositivo esterno viene diffuso alla Soundbar.

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

É possible riproduire tramite la Soundbar file musicali conteni in dispositivi di memoria.

1. Collegare la Soundbar alla stick USB con l'adattatore per cavo USB.
2. L'adattatore per cavo che collega la Micro USB alla USB è venduto separatamente. Per acquistarlo, contattare un Centro assistenza Samsung o il Servizio clienti SAMSUNG.
3. Premere il pulsante (Sorgente) sul pannello superiore o sul telecommando, quando selezionare la modalità "USB".

4. Riproduire file musicali dal dispositivo di memoriatramite la Soundbar.

5. La Soundbar si spagne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 20 minuti.

Estensione	Codec	Frequenza di campionamento	Velocità di trasmissione
*.mp3	MPEG 1 Layer2	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 1 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 2 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
*.wma	Wave_Style_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kbps
	Wave_Style_MSAudio2	16 kHz ~ 48 kHz	56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps 5,1 canali 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps 5,1 canali 160 kbps
*.wav	-	16 kHz ~ 48 kHz	fino a 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 200) e file (circa 2000) è possibile che la Soundbar impieghi quale istante per accedere ai file e riproduurli.
• La Soundbar supporta solo dispositiivi USB con file system FAT16 (~2GB), FAT32 (~2TB) o NTFS (~2TB).

09 CONNECTION DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

Quando un dispositivo mobile viene connessotramite Bluetooth, è possibile ascoltare l'audio stereo perché l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

Dispositivo mobile

La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.
• Premere il pulsante PAIR sul telecomando della Soundbar o premere il pulsante (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di associazione Bluetooth	Indicatore LED
OPPURE In modalità "Bluetooth"	Rosso → Verde → Blu lampeggia Abbinamento La spia ciano lampeggia X3 La connessione è completata · Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	"Ready to connect via Bluetooth."

1. Sul dispositiivo selezionare "[AV] Samsung Soundbar S5B-Series" dall'elenco che viene visualizzato.
2. Riproduire i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il disposativo non si collega

• Se nell'élenco dei diffusori sul dispositivo mobile è gli presente una Soundbar, (ad esempio " [AV] Samsung Soundbar S5B-Series"), eliminarla.
  Ripetereipassaggi1e2.

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente après 20 minuti nella stato Pronto.

• La Soundbar non esegue la connession o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.

• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i fornii a microonde, i dispositivi LAN wireless eosi via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).
• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).
• Quando sicollege la Soundbar a un dispositivo Bluetooth, avvincinarli il più possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sare la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scara ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni:

• Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul disposativo Bluetooth o sulla Soundbar.

• Negli angoli o in presenza di un ostacolo nelle vicinanzi, ad esempio una parete o un divisorio, dove possono verificarsi fluttuazioni elettriche.
• Se esesto a interferenze radio generate da altre prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, fornì a microonde e dispositivi LAN wireless.

• Ostacoli come porte e pareti potrebbero influire sulla qualità audio ancche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l'opzione Bluetooth.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Bluetooth Power attivato/disattivato

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositorio Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi nelle accende la Soundbar.
2. L'indicatore LED multicolore sulla Soundbar lampeggia in "Ciano".

Tasto SOUND MODE	Indicatore LED
5 Sec Sound Mode	La spia ciano lampeggia X1 Acceso (impostazione predefinita)	La spia rossa lampeggia X1 Spento
Bluetooth Power attivato/disattivato	Attivare → Disattivare

Disconnettere il dispositivo Bluetooth alla Soundbar

É possible scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in "Rosso".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta alla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

La Soundbar più essere connessa a 2 dispositivi Bluetooth contemporaneamente.

Dispositivo Bluetooth A
Dispositivo Bluetooth B

Connessione automatica TV attivata/disattivata

1. Tenere premuto il tasto PAIR per più di 5 secondi sul telecomando quando la Soundbar è disattivata.
2. L'indicatore LED multicolore sulla Soundbar lampeggia in "Ciano".

Pulsante assocazione Bluetooth	Indicatore LED
In modalità standby 5 Sec	La spia ciano lampeggia X1 Connessione multipla attivata (predefinito)	La spia rossa lampeggia X1 Connessione multipla disattivata

1. Connette la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 26)
2. Riproduire la musica da uno dei dispositivi Bluetooth connessi quando ne sono connessi due.
3. Se la musica viene riprodotta dal dispositorio Bluetooth "B" durante la riproduzione dal dispositorio "A", viene avviata la riproduzione della musica sul dispositorio "B" e interrotta/messa in pausa automaticamente sul dispositorio "A".
4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduze la musica all'altre potrebbe essere maggiore.

Associazione Bluetooth multipla

Come associare più dispositiivi alla Soundbar

1. Accendere la Soundbar.
2. Solo in modalità "Bluetooth", tenere premuto il pulsante (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi per consentire l'accesso in modalità "Bluetooth Pairing", quando sulato del dispositivo Bluetooth attivare Bluetooth e selezionare la Soundbar dall'élenco dei dispositivi disponibili. La Soundbar si connette automaticamente al dispositivo Bluetooth.
3. É possible associare e connettere alla Soundbar un secondo dispositivo Bluetooth utilizing lo stesso metodo.

Se si tenta di connettere un terzo dispositivo, un dispositivo connesso che non sta riproducendo alcun audio perdare la sua connessione Bluetooth, ma restera comunique associato alla Soundbar.

1. Con lo stesso metodo, è possibile associare fino a 8 dispositivi Bluetooth, ma solo gli ultimi 2 resteranno connessi contemporaneamente alla Soundbar.

NOTE

• Collegare la Soundbar a massimo due dispositivi Bluetooth.
• Riproduire la musica da uno dei dispositivi Bluetooth connessi quando sono connessi due dispositivi.
• Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
• Nelle versioni precedenti a AVRCP V1.4, il tempo di passaggio del dispositivo che riproduce musica può essere ridardato.
• Il dispositorio può essere commutatotramite notifica o allarme su alcuni dispositivi.
• Alcuni dispositivi non supportano la connessione multipla Bluetooth.
• La modalità "Bluetooth Pairing" si arrresta quando nessun disposativo viene associato entro 3 minuti.
• La commutazione dei dispositivi potrebbe richiedere circa 7 secondi su alcune app.
• Tentando di collegare un terzo dispositivo Bluetooth, i dispositivi A o B verranno disconnessi. (Un dispositivo al momento non in riproduzione verrà disconnesso.)
• É possible collegiate solo 1 TV Samsung o 2 dispositivi Bluetooth alla Soundbar in una volta.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth quando riceve una richiesta di connessione da un TV Samsung.

Utilizzo di Tap Sound

Toccare la Soundbar con il dispositivo mobile per riproduire l'audio dal dispositivo mobiletramite la Soundbar.

• A seconda del dispositivo mobile, esta funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Per dettagli sull'attivazione della funzione, videere "Attivare la funzione Tap Sound" di seguito.
3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Avvia ora" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riproduire l'audio dal dispositivo mobile tramite la Soundbar.

5. Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rievando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

6. Assicurarsi che il disposativo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il disposativo mobile più graffiari s o danneggiarsi.
7. Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, perché esercitare una forza eccessiva.
8. Per usare esta funzione, aggiornare l'app SmartThings all'ultima versione.
   A seconda della versione dell'app, esta funzione potrebbe non essere supportata.

Attivare la funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare ( 品) nella schermata dell'app SmartThings migliorata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar.

NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distance sufficiente alla Soundbar.

10 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su pareti verticali.
• Non installment in luoghi caratterizzati da temperature e/o umidità elevate.
• Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
• Acquistare eutilizzare le viti e gli anticoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e cosi via). Se possibile, fissare le viti ai montanti della parete.
• Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.

Diametro:M5
Lunghezza: consigliati almeno 35mm

• Collegare i cavi dall'unità ai dispositivi esterni prima di montare la Soundbar sulla parete.
  Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete

X2

(M4 x L10)

Rondella di fissaggio

Vite

Supporto per montaggio a parete

1. Posizione are la Guida per montaggio a parete contro la superficie della parete.

2. La Guida per montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

1. Allineare la Linea centrale della Guida per montaggio a parete con il centro della TV (in caso di montaggio della Soundbar除去 la TV), quando fissare la Guida per montaggio a parete alla parete con del nastro adesivo.

2. Se non si intende montare la Soundbar sulla TV, posizionare la Linea centrale al centro dell'area di installmente.

1. Usare una penna per contrassegnare le posizioni dei fori e rimuovere la Guida per montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

3. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quando avvitare saldamente ciascuna vite in un apposto foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzato 2 Viti.

• Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sua situata dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

2. Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quando far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

11 INSTALLAZIONE DELLA SOUNDBAR DAVANTI ALLA TV

Installazione della Soundbar in modo che il suo punto intermedio corrisponda al punto intermedio della TV, come illustrato nell'imagine.

Posizione are la Soundbar ad almeno 3 cm di distance dal TV.

NOTE

• Assicurarsi di collocare la Soundbar su una superficie pianae solida.
• Una distanza insufficiente dal TV potrebbe causare problemi acustici.

12 AGGIORNAMENTO

DEL SOFTWARE

Impostazioni originali.

1. Collegare una memoria stick USB alla porta USB sul computer.
   Importante: assicurarsi che non siano presenti file musicali nell'unità della memory stick USB. Questo potrebbe causare il mancato aggiornamento del firmware.
2. Andare a (samsung.com) selezionare Immetti numero modello e immettere il modello della Soundbar. SeLECTIONARE manuale e download e scaricare la versione più aggiornata del file software.
3. Salvare il software scaricato su una memory stick USB e selezionare "Estrai qui" per decomprimere la cartella.

4. Accendere la Soundbar e connettere la memory stick USB che contiene l'aggiornamento software alla porta femmina dell'adattatore per cavo Micro USB. Collegare il cavo alla porta USB della Soundbar.

5. Inserire la USB nella Soundbar e passare alla sorgente USB; il software si aggiornera automaticamente e l'operazione sare completingata entro 2 minuti. Durante la procedura di aggiornamento, i 5 LED iniziano a lampeggiare in un ciclo infinito, quando i 5 LED divertano bianchi luminosi, quando i 5 LED lampeggiano nuovamente in un ciclo infinito. Al completamento dell'aggiornamento, l'indicatore azzurro lampeggia 3 volte e la Soundbar si riaccende automaticamente.

• Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completeness l'aggiornamento, sare è possible aggiornare nuovamente il firmware.

Se non viene visualizzato il lampeggiamento della sequenza di LED

1. Spagnere la Soundbar, scollegare e ricollegare il dispositivo di archivazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quando accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul disposito di archivazione sono presenti file audio supportati alla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.

• Dopo l'aggiornamento, Maintainere le Impostazioni originali. (include Volume, repo audio, ecc.)

• Al completamento dell'aggiornamento, la Soundbar si accende automaticamente e l'interfaccia Voice esce. Se non è possible effettuare l'aggiornamento, controllare se la stick USB è difettosa.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come lavorato USB.

• L'aggiornamentotramiteUSB potrebbenonessere disponibile,asecondadel produttoredel dispositivo di archivazione.

Ripristino

Con la Soundbar accesa, premere contemporaneamente i tasti - + (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata.

ATTENZIONE

• Tutte le impostazioni della Soundbar verranno ripristinate.

Assicurarsi di eseguire esta procedura soltanto se è necessario il ripristino.

13 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funzione in modo non regolare.

Disinserire e reinserire il cavo di alimentazione.
→ Specnere e riaccendere il dispositivo esterno e riprovare.
In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 9.)

Il telecomando non funziona.

Puntare il telecomando diretamente sulla Soundbar.
Sostituire le batterie.

La Soundbar non emette suoni.

Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e casi via), regolare il volume del dispositivo esterno.
Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( ) Menu Impostazioni ( ) Tutte le impostazioni ( ) Suono Uscita audio Seleziona Soundbar)
Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
Rimuovere completeness il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzato il prodotto e riprovare. (Andare a pagina 36.)

Se il TV non è collegato tramite HDMI (ARC).

Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina 17.)
La connessione pottrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e casi via). Connette direttamente la Soundbar.
→ HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto PAIR sul telecomando o il tasto (Sorgente) sul corpo per almeno 5 secondi.)
la Soundbar è collegata a un'alto dispositivo, scollegarlo prima diambiare dispositivo.
Riconnetterlo dopo aver rimioso l'élenco dei diffusori Bluetooth sul disposicao da connettere. (TV Samsung: Pagina iniziale () Menu Impostazioni () Tutte le impostazioni () Suono Uscita audio Elenco altoparlanti Bluetooth)
Rimuoverere ericollegare la spina di alimentazione, quindi riprovare.
→ Inizializzato il prodotto e riprovare. (Andare a pagina 36.)

Il suono si interrompe se connesso tramite Bluetooth.

Se il disposativo connessotramite Bluetooth si sposta troppo lontano alla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il disposativo alla Soundbar.
Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installatione e le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare.
Verificare se l'impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla sezione "La Soundbar non si connettetramiteBluetooth.")
Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente.
Se il suono non viene emesso neanche con una connessione adeguata,fare riferimento alla sezione "Il suono si interrompe se connessotramiteBluetooth."

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar während si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spagnere la TV.

14 LICENZA

Dolby AUDIO

• Questo prodotto non supporta Dolby Atmos®.

dt

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

16 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite sostanto come riferimento. Posso non diferire rispetto all'aspetto effettivo del prodotto.

• É possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l'uscita del technique in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).
  (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).

• L'importo di tali spese aminatoriative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

17 SPECIFICHE E GUIDA

Specifiche

Nome del modello	HW-S50B / HW-S56B
USB	5V/0,5A
Peso	2,4 kg
Dimensioni (L x A x P)	670,0 x 62,3 x 105,0 mm
Temperatura di esercizio	+5°C e +35°C
Umidità di esercizio	10 % e 75 %
AMPLIFICATA TRE Potenza di uscita nominale	(30W x 2) + (30W x 2) + 20W
Formati di riproduzione supportati DTS, Dolby® Digital (DTS Virtual Surround è riprodotto in formato DTS.)	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS, DTS Virtual:X
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS	La potenza di trasmissione è di 9 dBm.
Consumo energetico complessivo in standby (W)	0,5W
Bluetooth Metodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso.
- Peso e dimensioni sono approximativi.

Con la presente, Samsung dichiara che esta apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello.

L'uso di esta apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il systema di conferimento gratuite的前提 inessa propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare

l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiaatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consignare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisito. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

Effect	Intrare	leşire
		Doar cu Soundbar	Doar cu subwoofer	Cu subwoofer Şi kitul wireless de boxe spate
DTS Virtual:X	2.0 canale	3.0 canale	3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Standard	2.0 canale	2.0 canale	2.1 canale	2.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Music	2.0 canale	3.0 canale	3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Game	2.0 canale	3.0 canale	3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Adaptive Sound	2.0 canale	3.0 canale	3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale

IERICES IEKSPUSE NEATRODAS NEVIENA

DETAla, KURAS APKOKE BUTU JAVEIC

LIETOTAJAM. UZTICIET APKOPI KVALIFICETIEM

APKOPES SPECIALISTIEM.

Skaidrojumus par simboliem, kas var but redzami
