Vrsta izdelka	Zvočna vrstica
Znamka	Samsung
Model	HW-S50B
Dimenzije (D x V x G)	670,0 x 62,3 x 105,0 mm
Teža	2,4 kg
Napajanje	AC/DC adapter 19 V
Poraba v pripravljenosti	0,5 W
Nazivna izhodna moč	(30 W x 2) + (30 W x 2) + 20 W
Podprti zvočni formati	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Povezljivost	HDMI ARC, optični, Bluetooth, USB (5V/0,5A)
Zvočni načini	DTS Virtual:X, Standard, Music, Game, Adaptive Sound
Posebne funkcije	Q-Symphony (s Samsung TV), Tap Sound, Bluetooth Power, Bluetooth povezovanje več naprav (2 napravi)
Vzdrževanje in čiščenje	Uporabite mehko, suho krpo. Ne uporabljajte kemikalij.
Varnost	Ne odpirajte ohišja, izogibajte se vlagi, izklopite ob nevihti, ne ovirajte zračnikov.
Rezervni deli in popravljivost	Nobenih delov, ki bi jih uporabnik lahko popravil. Obrnite se na kvalificiran servis.
Splošne informacije	Delovna temperatura: +5°C do +35°C; vlažnost: 10 % ~ 75 %

Pogosto zastavljena vprašanja - HW-S50B SAMSUNG

Kako priključim zvočno vrstico na televizor?

Zvočno vrstico lahko na televizor priključite prek HDMI (ARC) ali optičnega kabla. Za povezavo HDMI uporabite HDMI kabel in ga priključite na vrata HDMI (ARC) televizorja in na vrata HDMI zvočne vrstice. Za optično povezavo uporabite optični kabel med vrati OPTICAL OUT na televizorju in vrati DIGITAL AUDIO IN (OPTICAL) na zvočni vrstici.

Kako seznanim zvočno vrstico z Bluetooth z mojim pametnim telefonom?

Pritisnite gumb PAIR na daljinskem upravljalniku ali gumb Source na zvočni vrstici, da preklopite v način Bluetooth. LED utripa rdeče, zeleno, nato modro. Na pametnem telefonu vklopite Bluetooth in na seznamu izberite 'AV Samsung Soundbar S5B-Series'.

Zakaj zvok ne prihaja iz zvočne vrstice?

Preverite, ali je zvočna vrstica vklopljena in ali glasnost ni izključena. Prepričajte se, da je vir pravilno izbran (HDMI, optični, Bluetooth). Če je povezana prek HDMI ARC, preverite, ali je televizor nastavljen na 'Zunanji zvočnik' in ali je funkcija Anynet+ (HDMI-CEC) omogočena v nastavitvah televizorja.

Kako nastavim glasnost nizkotonskega zvočnika?

Uporabite gumb WOOFER (Gor) na daljinskem upravljalniku za nastavitev ravni nizkih tonov med -12 in +6 (ali -6 do +6 brez nizkotonskega zvočnika). Pritisnite gumb za nastavitev na 0 (privzeto).

Ali lahko zvočno vrstico povežem z dvema Bluetooth napravama hkrati?

Da, zvočna vrstica podpira Bluetooth povezovanje več naprav do dveh naprav. Funkcijo aktivirate tako, ko je zvočna vrstica izklopljena, držite gumb PAIR pritisnjen 5 sekund (LED sveti cian = aktivirano).

Kako posodobim programsko opremo zvočne vrstice?

Prenesite najnovejšo vdelano programsko opremo s spletnega mesta Samsung (samsung.com) in jo shranite na prazen USB ključ (FAT16/32/NTFS). Priključite ključ na USB vrata zvočne vrstice prek adapterja Micro-USB, vklopite zvočno vrstico in izberite vir USB. Posodobitev se samodejno začne in traja približno 2 minuti. Med postopkom ne izključujte.

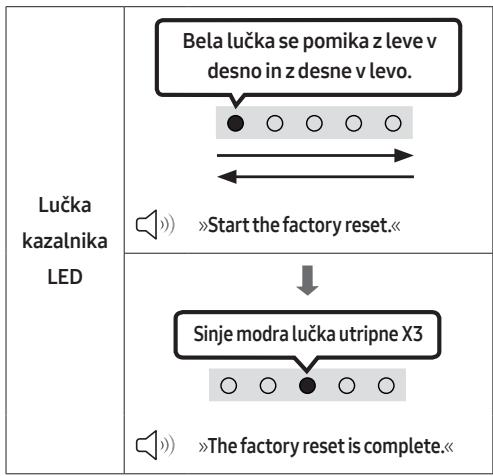

Kako ponastavim zvočno vrstico na tovarniške nastavitve?

Držite hkrati pritisnjeni tipki - in + (Glasnost) na zvočni vrstici vsaj 5 sekund. LED označuje ponastavitev, nato se zvočna vrstica znova zažene. Vse nastavitve bodo izbrisane.

Ali lahko zvočno vrstico pritrdim na steno?

Da, uporabite priloženo predlogo za stensko montažo za označitev lukenj. Izvrtajte luknje, vstavite moznike (niso priloženi) in privijte pritrdilne vijake. Na zvočno vrstico pritrdite stenske nosilce z vijaki M4xL10, nato zvočno vrstico obesite na stenske vijake tako, da jo povlečete navzdol.

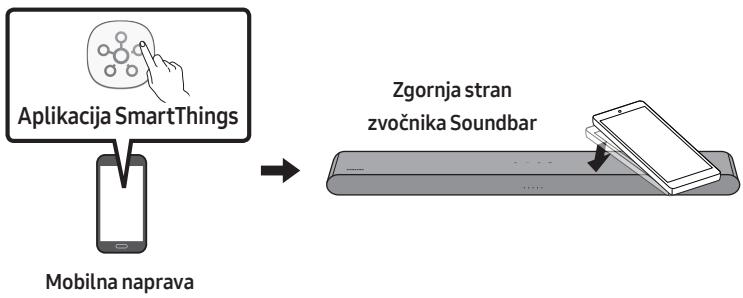

Kako uporabljam funkcijo Tap Sound?

Ta funkcija je združljiva s pametnimi telefoni Samsung z Android 8.1 ali novejšim. Aktivirajte jo v aplikaciji SmartThings (Tap View, Tap Sound). Nato rahlo potrkajte po zvočni vrstici s telefonom, da vzpostavite Bluetooth povezavo in predvajate zvok.

Kaj storiti, če daljinski upravljalnik ne deluje?

Preverite, ali so baterije pravilno vstavljene in ali so nove. Daljinski upravljalnik usmerite neposredno proti zvočni vrstici. Če težava ne izgine, zamenjajte baterije z novimi AAA baterijami.

NAVODILA ZA UPORABO HW-S50B SAMSUNG

Ako se uredjne uspije povezati

• Ako postojeci Soundbar (npr. [AV] Soundbar S5B-Series) imate na popisu zvučnika na Samsung TV-u, obrišite ga.
  Zatim ponovite korake od 1 do 3.

Prekidanje veze izmedu sustava Soundbar i Samsung TV-a

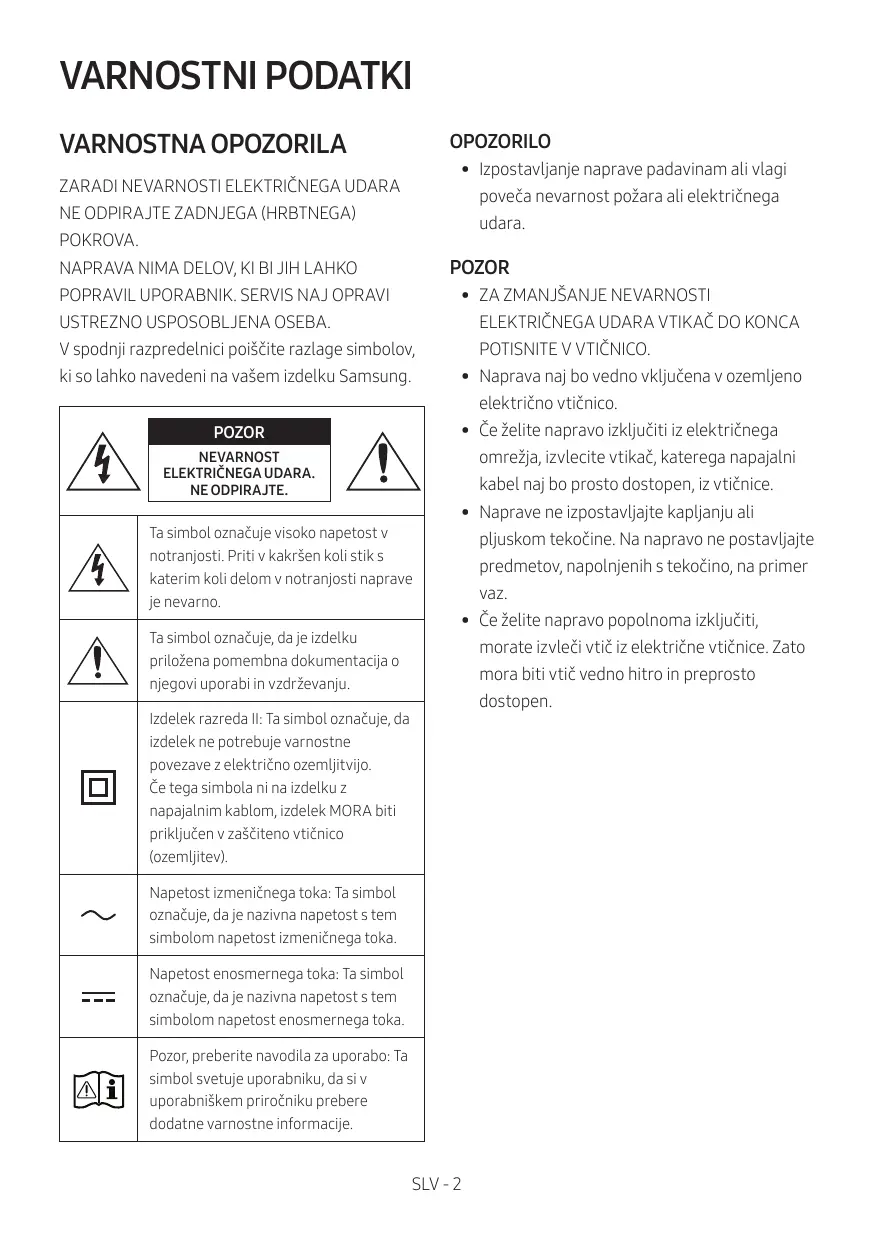

V spodnji razpredelnici poišcite razlage simbolov,
ki so lahko navedeni na vašem izdelku Samsung.

4	POZOR NEVARNOST ELEKTRICNEGA UDARA. NE ODPIRAJTE.
5	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik s katerim koli delom v notranjosti naprave je nevarno.
1	Ta simbol označuje, da je izdelku prilozena pomembna Dokumentacija o njegovi uporabi in vzdřeovanju.
2	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebuju varnostne povezave z elektricno ozemljitvijo. Če tega simbola ni na izdelku z napajalnim kablam, izdelek MORA biti priključen v zašćiteno vtičnico (ozemljitev).
~	Napetost izmeničega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničega toka.
---	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
Δi	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

OPOZORILO

• Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali elektricnega udara.

POZOR

• ZA ZMANJŠANJE NEVARNOSTI ELEKTRICNEGA UDARA VTIKAC DO KONCA POTISNITE V VTICNICO.
• Naprava naj bo vedno vključena v ozemljeno elektricno vticnico.
• Če Želite napravo izključiti iz elektricnega omrežja, izvlecite vtikač, katerega napajalni kabel nj bo prosto dostopen, iz vtčnice.
• Naprave ne izpostavljaje kapljanju ali pljuskom tekocrine. Na napravo ne postavljaje predmetov, napoljenih s tekocrino, na primer viz.
• Če Želite napravo popolnama izključiti, morate izvleči vtic iz elektrčne vticnice. Zato mora biti vtic vedno hitro in preprostodostopen.

PREVIDNOSTNI UKREPI

1. Zagotovite, da je izmenični tok v vašem domu skladen z zahevami, navedenimi na identifikacijski nalepki na spodnji strani izdelka. Napravo namestite na vodoravno in Čvrsto podlago (pohistvo) z ustreznim prostorom za prezračevanje 7-10 cm. Prezračevalne reže ne smejo bitiPokrite. Naprave ne postavlajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. ČeŽelite napravo v popolnama izklopiti, izvlecite vtic iz omrežne vticnice. Napravo izklopite iz omrežne vticnice, Če je dlje Časa ne boste uporabljali.
2. Med neurji vtikač izkljucite iz elektricne vtičnice. Zvišana napetost, ki jo povzroci strela, lahko poskoduje napravo.
3. Naprave ne izpostavljaje neposredni soncni svetlobi ali drugim virom toplote.To lahko povzroci pregrevanje in okvaro naprave.

4. Zašcitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjao močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali plošćo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem Času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinskimi odpadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavlajte ali pregrevajte.

POZOR: Ce baterija ni pravilno zamenjana, obstaja nevarnost eksplozije. Zamenjaje jo samo z baterijo iste ali enakovredne vrste.

VSEBINA

01 Preverjanje component 6
02 Pregled izdelka 7

Spodnja plošča zvočnika Soundbar 8

03 Uporaba daljinskega upravljalnika 9
Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AAA) 9
Kako uporabljati daljinski upravljalnik 9
Uporaba skritih gumbov (gumboz več kot eno funkcijo) 14
Izhodne specifikacione za razlne načine zvočnega učinka 14
Nastavljanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom za televizor 15
04 Prikljucitev zvočnika Soundbar 16

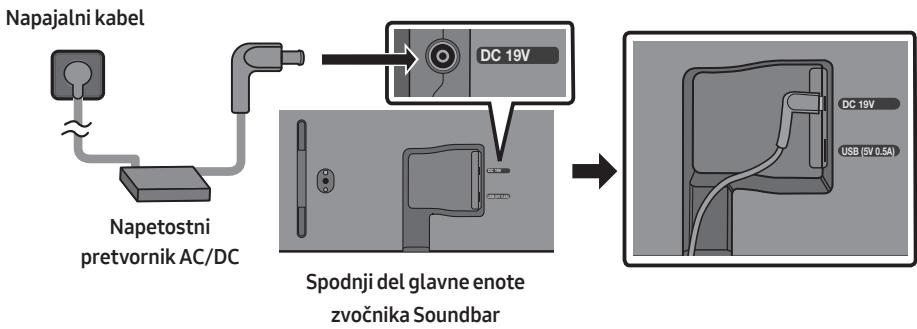

Prikljucitev elektricne energije 16
Povezovanje kompleta z brežićnim zadnjim zvočnikom in globokotonskim zvočnikom na zvočnik Soundbar 16
05 Uporaba ožičene povezave s televizorjem 17

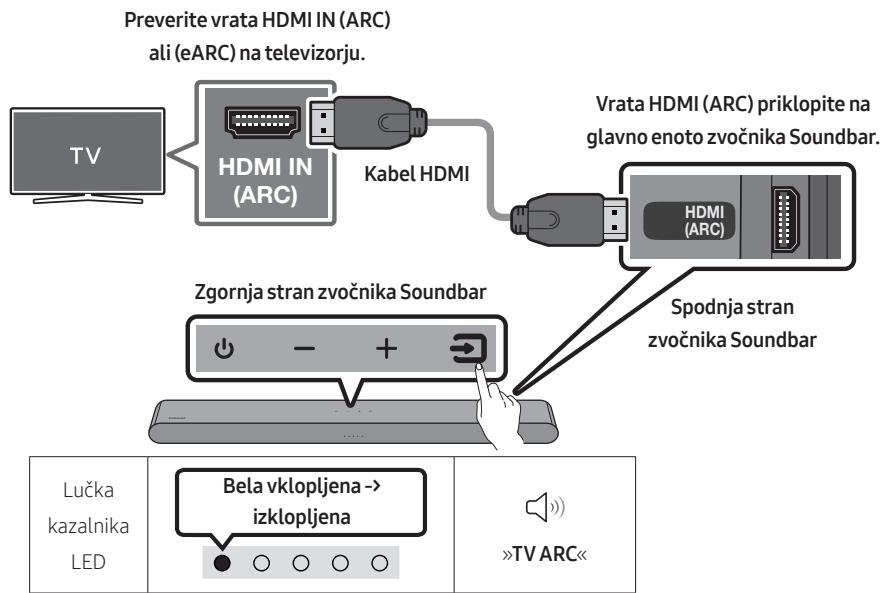

Metoda 1. Povezovanje s HDMI 17

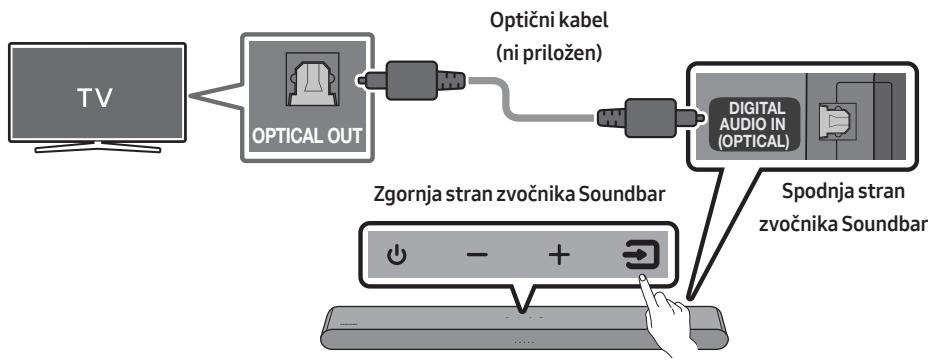

Metoda 2. Povezava z uporabo opticnegakabla
06 Uporaba brežične povezave s televizorjem 21
Povezava prek funkcije Bluetooth 21

07 Povezovanje z zunanjo napravo 23

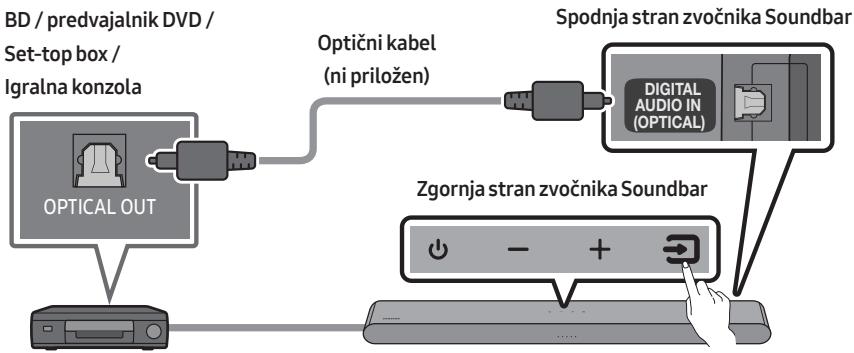

Povezava z uporabo optičega kabla 23
08 Povezovanje naprave za shranjevanje USB 24
09 Povezovanje mobilne naprave 26
Povezovanje prek funkcije Bluetooth 26
Uporaba funkcije Tap Sound 31

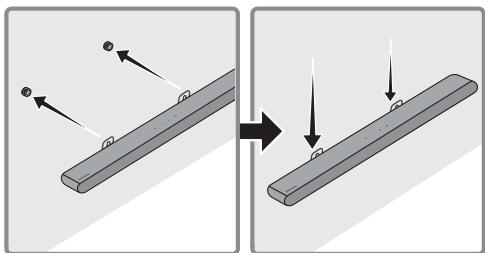

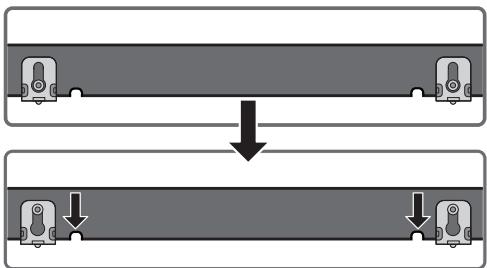

10 Namestitev stenskega nosilca 32
Previdnostniukrepi za namestitev 32

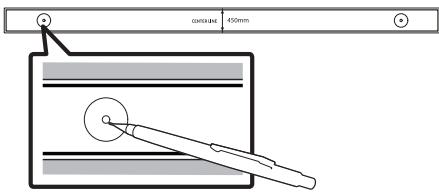

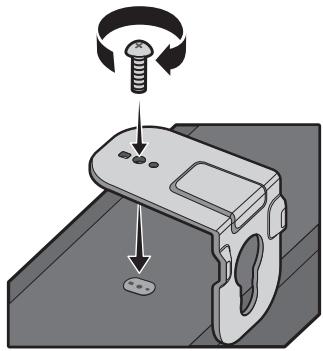

Komponente stenskega nosilca 32

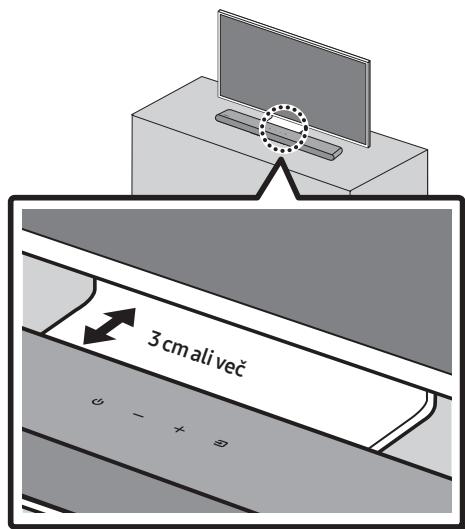

11 Namestitev zvočnika Soundbar pred televizor 34

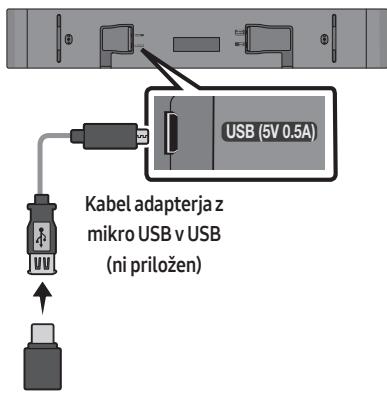

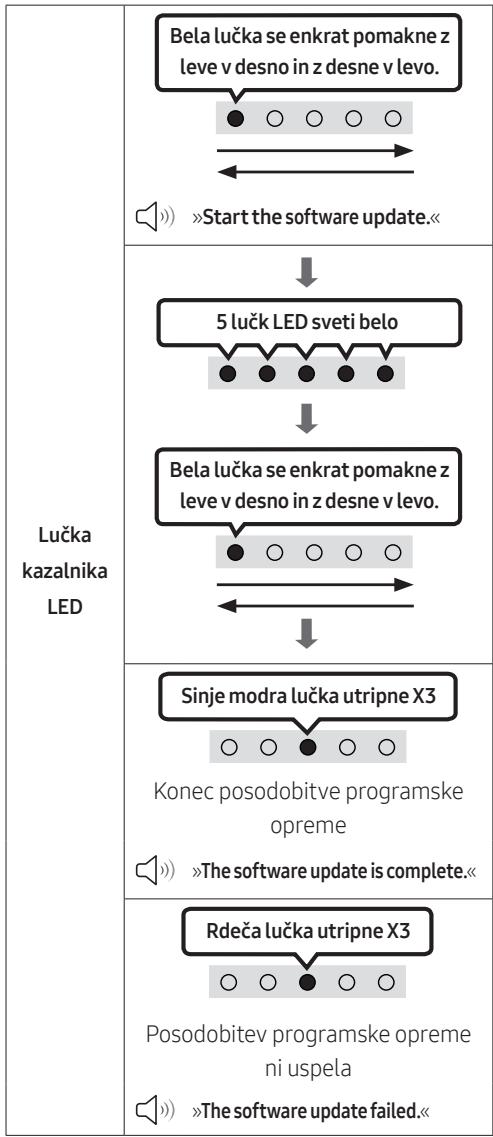

12 Posodobitev programske opreme 35
Ponastavi 36
13 Odpravljanje težav 37
14 Licenca 38
15 Obvestilo o odprtokodnih licencah 39
16 Pomembno obvestilo o servisiranju 39
17 Specifikacije in vodnik 40
Tehnične lastnosti 40

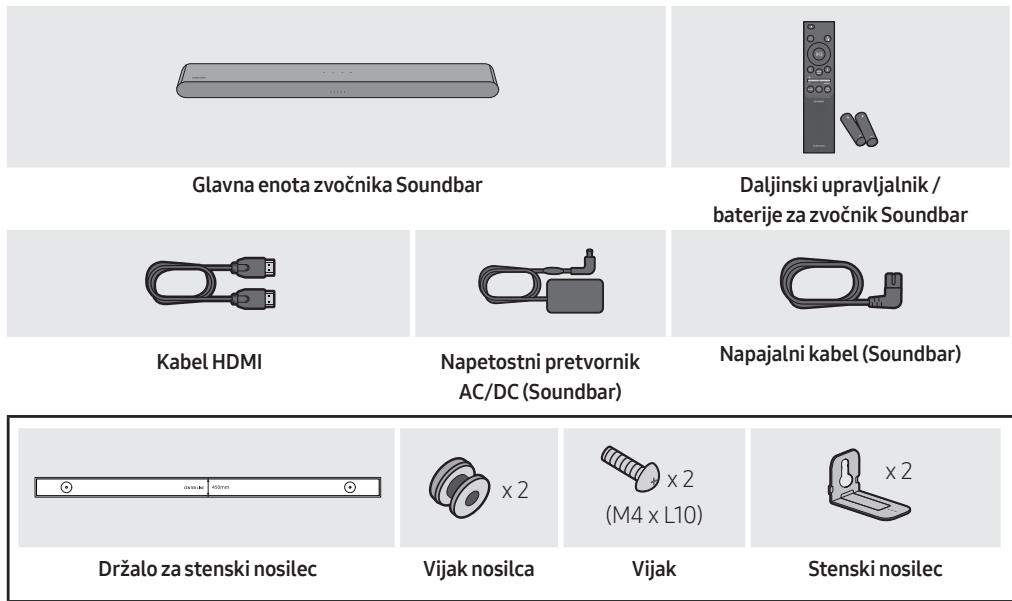

01 PREVERJANE KOMPONENT

• Za več informacij o elektrickem napajanju in porabi elektrickne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)
• Za nakup dodatnih component ali kablov se obrnite na Samsungov servisni center ali podporo za stranke.
• Več informaciž o stenskem nosilcu najdete na strani 32.
• Oblika in specifikacja se lahko spremenijo brez prehodnega opozorila.
• Videz dodatkov se lahko nekoliko razlikuje od dodatkov, prikazanih na zgornjih slikah.

02 PREGLEDIZDELKA

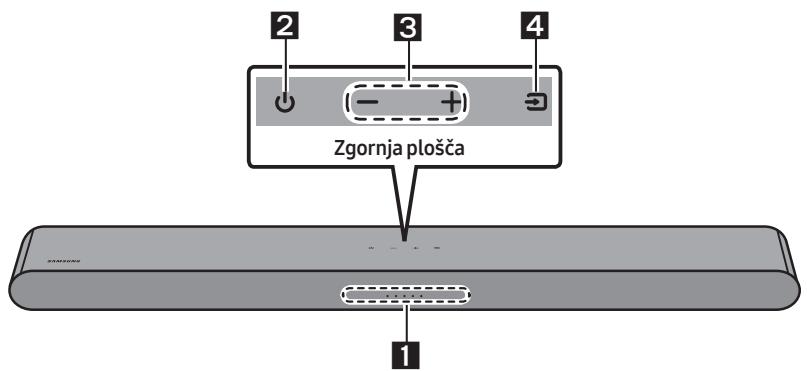

Sprednja plošča/zgornja plošča zvočnika Soundbar

1	Lučka kazalnika LED	Lučke kazalnika LED utripa, sveti ali spreminja barvo glede na trenutni način ali stanje zvočnika Soundbar. Barva lučke kazalnika LED in število lučk označujeta aktivni način, kot je opisano spodaj.
		W Bela lučka LED	W Bela lučka LED	M Večbarvna lučka LED	W Bela lučka LED	W Bela lučka LED
		• Večbarvna lučka LED se spremeni v Belo, Sinje Modro, Zeleno, Rdečo, Rumena, Oranžna, Vijolična in Modro, odvisno od načina ali stanja.
2	Vklop	Za vklop in izklop napajanja.
3	Glasnost	Za nastavitev glasnosti.

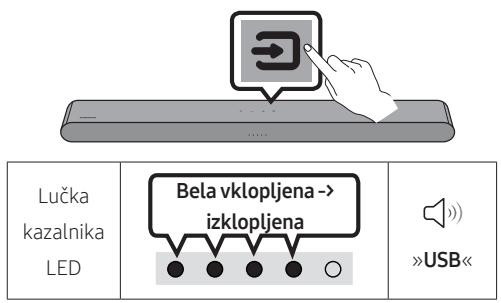

4	Vir	• Pritisnite gumb (Vir), da spremenite način. Vsakič ko spremenite način, lučka LEDzasveti v beli barvi in se nato izklopi.

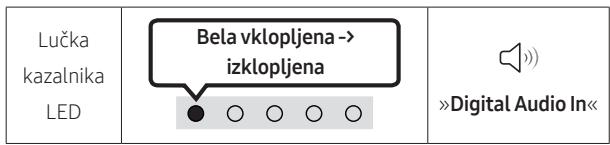

		Lučka kazalnika LED	Bela vklopljena -> izklopljena	Bela vklopljena -> izklopljena	Bela vklopljena -> izklopljena

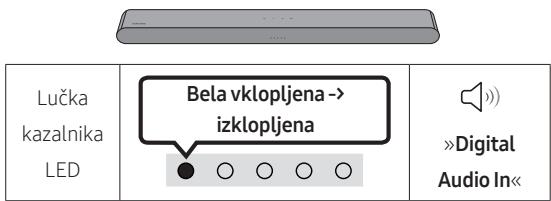

		»Digital Audio In« ali »TV ARC«	»Bluetooth«	»USB«

• Gumb za vklop začne delovati od 4 do 6 sekund po priključitvi elektricnega kabla.
• Ta enota začne predvajati zvok od 4 do 5 sekund po vklopu.
• Ce slišite zvok iz televizorja in zvočnika Soundbar, odprte meni Nastavitve za zvok televizorja in spremenite zvočnik televizorja na Zunanji zvočnik.

Spodnja plošča zvočnika Soundbar

1	DC 19V (Vhod za elektricno napajanje) Priključite napetostni pretvornik AC/DC.

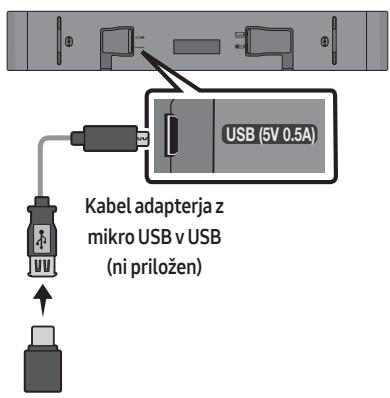

2	USB (5V 0.5A) Tukaj povežite napravo USB za predvajanje glasbenih datotek v napravi USB prek zvočnika Soundbar.
3	DIGITAL AUDIO IN (OPTICAL) Povežite z digitalnim (optičnim) izhodom zunanje naprave.
4	HDMI (ARC) Povežite s priključkom HDMI (ARC) v televizorju.

• Pri izkljucitvi napajalnika za izmenični/enosmerni tok iz stenske vtičnice povlecite vtič. Ne vlecite kabla.
• To enoto ali druge componente prikljucite na elektricno vtičnico šele, ko medsebojno povežete vse componente.

03 UPORABA DALJINSKEGA UPRAVLJALNIKA

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AAA)

ZadnjiPokrov potiskajte v smeri puščice tak, da ga popolnama odstranite.Vstavite 2 bateriji AAA (1,5V),tako da sta njuni polariteti pravilno usmerjeni.ZadnjiPokrov potisnite nazaj na mesto.

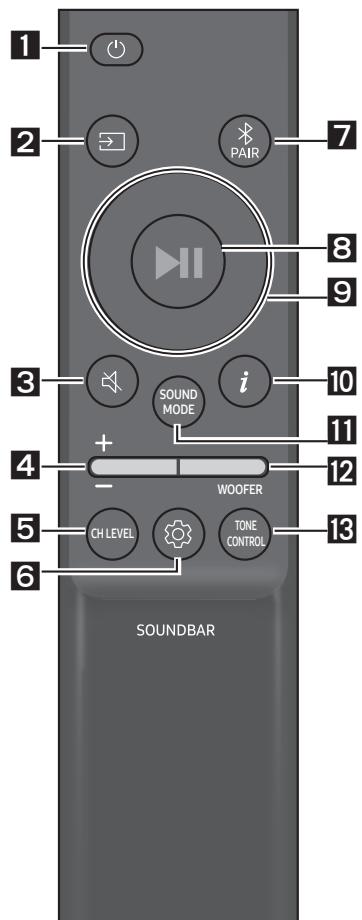

Kako uporabljati daljinski upravljalnik

1	Vklop Vklopi ali izklopi zvočnik Soundbar.
	Lučka kazalnika LED	Sinje modra lučka utripne X1 Ø Ø • Ø Ø Vklopljena	Rdeča lučka utripne X3 Ø Ø • Ø Ø Izklopljena
	· Funkcija Auto Power Down Enota se v naslednjih situacijah samodejno izklopi: - V načinu «Digital Audio In« Ali «TV ARC« / «Bluetooth« / «USB«, Če 20 minut ni zvočnega signala.
2	→ (Vir) Pritisnite za izbiro vira, povezanega z zvočnikom Soundbar.
3	(Nemo) Pritisnite gumb « (Nemo), da izklopite zvok. Za ponovni vklop zvoka ponovno pritsinite gumb.
	Lučka kazalnika LED	Lučka ponavljoće utripa X Ø Ø • Ø •

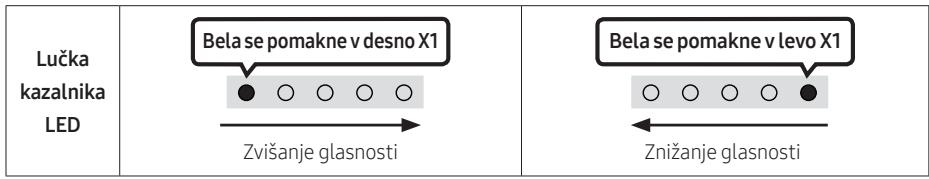

Glasnost

Za prilagoditev glasnosti pritsinite gumb gor ali dol.

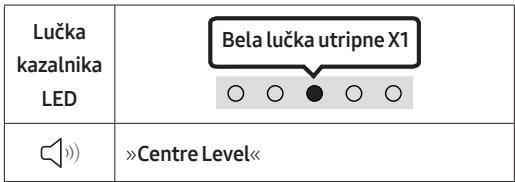

CH LEVEL

Spritiskanjem gumba lahko nastavite glasnost posamezega zvočnika.

• Ko so priključeni zadnjni zvočniki (na prodaj ločeno), je podprta nastavitev «Rear Level«. Da bi nastavili glasnost «Rear Level« med -6 in +6 uporabite gumba Gor/Dol.

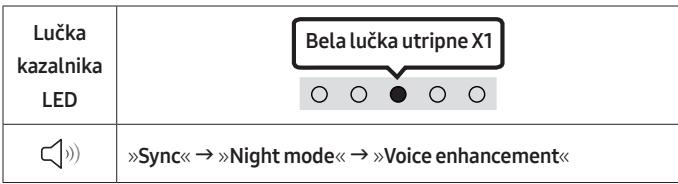

3 (Upravljanje zvoka)

S pritiskom gumba lahko nestavite zeeleno zvočno funkcijo. Zeeleni element lahko prilagodite z gumboma Gor/Dol. Vsakič, ko se način spremeni, večbarvna lučka LED utripa belo.

• Če slika v televizorju in zvok iz vzočnika Soundbar nista sinhronizirana, nazaslonu za upravljanje zvoka izberite «Sync« in nato z gumboma Gor/Dol nastavite zamik zvoka med 0 in 300 milisekundami. (Ni na voljo v načinu «USB« ali «Bluetooth«.)
• Możnost «Sync« podpiraju samo nekatere funkcjje.
• Modela Night mode in Voice enhancement nista podpra v zvočnem načinu DTS Virtual:X.
• Način «Night mode« je optimiziran za nočno gledanje, są so nastavitve takо nastavljene, da zmanjišajo glasnost inuben ohranijo Čistost dialoga.
• Način «Voice enhancement« olajša poslušanje govora v filmih in na TV.

7 Band EQ

Za nastavitev zvoka za posamezni frekvenci prisritisnite gumb (Upravljanje zvoka) in ga držite približno 5 sekund. Z gumboma Levo/Desno lahko izberete

150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10kHz, vsak pas pa lahko z gumboma Gor/Dol nastavite med -6 in +6. (Poskrbite, da je način zvoka nastavljen na »Standard«.)

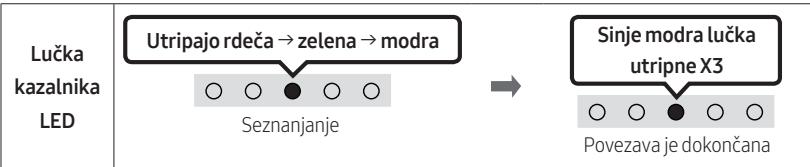

Zvočnik Soundbar preklopite v način seznanjanja Bluetooth.

Ko pritisnete gumb, sezaslon LED spremeni, kot je prikazano spodaj.

• Dokler seznanje ne ki končano, se večbarvna lučka LED spreminja v naslednjem zaporedju Rdeča → Zelena → Modra.

8 II (Predvajanze/ZaÇasnaustavitev)

S pritiskom na gumb v načinu »USB« lahko glasbo tudi predvajate ali začasno ustavite.

Gor/Dol/Levo/Desno

Pritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcije.

• Ponavljanje

Čeželite uporabiti funkcijo Repeat v načinu «USB«, pritisnite gumb Gor.

Preskakovange glasbe

Pritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejsnjo glasbeno datoteko.

• IDSET

Pritisnite gumb Gor in ga pridržite 5 sekund, da dokončate nestavitev ID SET (pri vzpostavljanju povezave z brežičnim globokotonskim zvočnikom ali brežičimi zadnjimi zvočniki).

10 i(Informacije)

Ko pritisnete ta gumb, se prikažeo informacije za vsak način. (Glejte stran 7.)

S pritiskom gumba lahko izberete zeeleni način zvoka. Vsakič, ko se način spremeni, večbarvna lučka LED utripa belo. (Zvočni način se lahko razlikuje glede na model TV-ja.)

Lučka kazalnika LED	Bela lučka utripne X1
	○○●○○
◇◇◇	»DTS Virtual:X↔→»Standard↔→»Music↔→»Game↔→»Adaptive Sound↔

• DTS Virtual:X

Prostorski 3D-zvok z vsako vsebino.

Standard

Predvaja izvirni zvok.

Music

Zagotavlja bolj naraven zvok glasbene vsebine, ki napolni prostor.

Game

Zagotavlva stereofonski zvok za pristno dozivetje dogajanja med igranjem iger.

Adaptive Sound

Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine.

Vklop/izklop funkcije Bluetooth Power

Ta funkcjija samodejno vklopi zvočnik Soundbar, ko prejme zahtevo za povezavo od predhodn opevezanaega televizorja ali naprave Bluetooth. Ta nastavitev je privzeto vklopljena.

• Čeželite izklopiti fungcijo Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.

Vklop/izklop fungcije DRC (Dynamic Range Control)

Omogoča uporabo nadzora dinamičega obsega pri predvajanu posnetkov Dolby Digital. ČeŽelite vklopiṭi ali izklopiiti funkcijo DRC (Dynamic Range Control), ko je Soundbar izklopljen, pritisnite in za več kot 5 sekund pridžte gumb SOUND MODE. Če je funkcija DRC vklopljena, so glasni zvoki zmanjsani. (Zvok je lahko popačen.)

Gumb SOUND MODE	Lučka kazalnika LED
SOUND MODE 5 Sec	Sinje modra lučka utripne X1 Vklopljena (privzeto)	Rdeča lučka utripne X1 Izklopljena
Vklop/izklop funkcjë DRC	Preklop Vklop → Izklop

Ko je priključen globokotonski zvočnik, pritisnite gumb gor ali dol za prilagoditev glasnosti nizkotonskega zvočnika na -12 ali od -6 do +6. Ko globokotonski zvočnik ni priključen, pritisnite gumb gor ali dol za prilagoditev ravni basov od -6 do +6. Če Želite glasnost nizkotonskega zvočnika (bas) nastavit i na 0 (privzeto), pritisnite gumb (Če je Soundbar priključen na brežični globokotonski zvočnik (naprodaj ločeno)).

TONE CONTROL

S pritiskanjem gumba lahko nestavite glasnost visokega ali nizkega zvoka. Zeleni element lahko prerlagodite z gumboma Gor/Dol. (Ta funkcjja je na voljo v vseh načinih zvoka, razen v načinu «Standard«.)

Lučka kazalnika LED	Bela lučka utripne X1 ○○●○○
	»Treble«→»Bass«

Uporaba skritih gumbov (gumbov z več kot eno funkcijo)

Skriti gumbi		Referenčna stran
Gumb za daljinski upravljanje	Funkcija
WOOFER (Gor)	Vklop/izklop daljinskega upravljalnika televizorja	Stran 15
Levo	Vklop/izklop samodejne povezave s televizorjem	Stran 22
Gor	ID SET	Stran 11
®(Upravljanje zvoka)	7 Band EQ	Stran 11
SOUND MODE	Vklop/izklop funkcjije DRC	Stran 12
	Vklop/izklop funkcjije Bluetooth Power	Stran 12
PAIR	Vklop/izklop načina več povezav Bluetooth	Stran 29

Izhodne specifikacja za razlicne naćine zvoćnega učinka

Učinek	Vhod	Izhod
		Samo z zvočnikom Soundbar	Samo z globokotonskim zvočnikom	Sk��lementom z globokotonskim zvočnikom in brežičim zadnjim zvočnikom
DTS Virtual:X	2.0 kanala	3.0 kanala	3.1 kanala	5.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.1 kanala
Standard	2.0 kanala	2.0 kanala	2.1 kanala	2.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.1 kanala
Music	2.0 kanala	3.0 kanala	3.1 kanala	5.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.1 kanala
Game	2.0 kanala	3.0 kanala	3.1 kanala	5.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.1 kanala
Adaptive Sound	2.0 kanala	3.0 kanala	3.1 kanala	5.1 kanala
	5.1 kanala	3.0 kanala	3.1 kanala	5.1 kanala

• Samsungov komplet brežičega zadnjega zvočnika in globokotonski zvočnik lahko kupite ločeno. Čeželite kupiti komplet ali globokotonski zvočnik, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.

Nastavljanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom za televizor

Glasnost zvočnika Soundbar nastavite z daljinskim upravljalnikom televizorja.

• To funkcijo lahko uporabljate le z daljinskimi upravljalniki IR. Daljinski upravljalniki Bluetooth (daljinski upravljalniki, ki jih je trebaseznaniti) niso podprti.
• Če Želite uporabljati to funkcjio, zvočnik televizorja nastavite na ZunANJI zvočnik.
• Proizvajalci, ki podpirajo to fungcijo: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Vklop/izklop daljinskega upravljalnika televizorja

1. Izklopite zvočnik Soundbar.
2. Pritisnite gumb WOOFER in ga drzite 5 sekund.

Vsakokrat, ko pritisnete gumb WOOFER navzgor in ga pridržite 5 sekund, se način spremeni v tem vrstnem redu: »Off-TV Remote« (privzeti način), »Samsung-TV Remote«, »All-TV Remote«.

Stanje LED-indikatorja se spremeni ob vsaki sprembi načina, kot je prikazano spodaj.

Gumb na daljinskem upravljalniku	Lučka kazalnika LED	Stanje
5 Sec	Rdeča lučka utripne X1 »Off-TV Remote« (Privzeti način)	Onemogočite daljinski upravljalnik televizorja.
5 Sec	Sinje modra lučka utripne X1 »Samsung-TV Remote«	Omogočite daljinski upravljalnik IR televizorja Samsung.
5 Sec	Modra lučka utripne X1 »All-TV Remote«	Omogočite daljinski upravljalnik IR televizorja drugega proizvajalca.

04 PRIKLJUČITEV ZVOČNIKA SOUNDBAR

Prikljucitev elektricne energije

Uporabite napajalne componente, da zvočnik Soundbar priključite na elektricno napajanje v naslednjem vrstnem redu:

• Za več informacij o zahévanem elektrickem napajanju in porabi elektrickne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)
• Najprej priključite napajalni kabel na napajalnik za izmenični/enosmerni tok.
  Prikljucite napajalnik za izmenični/enosmerni tok (z napajalnim kablam) na zvočnik Soundbar. Napajalni kabel prikljucite na stensko vtčnico.

OPOMBE

• Če izklopite in ponovno vklopite napajalni kabel, ko je izdelek vklopljen, se zvočnik Soundbar samodejno vklopi.
• Napetostni pretvornik AC/DC postavite na ravno mizo ali tla. Če napetostni pretvornik AC/DC postavite tak, da je z napajalnim kablom obrjen navzgor, lahko voda ali drugi predmeti vstopijo v pretvornik in povzročijo njegovo nepravilno delovanje.

Povezovanje kompleta z brežičnim zadnjim zvočnikom in globokotonskim zvočnikom na zvočnik Soundbar

Za resnico brezicien prostorski zvok povezite Samsungov brezici ni komplet zadnjih zvočnikov (SWA-9100S, naprodaj ločeno) in brezici ni globokotonski zvočnik (SWA-W510, naprodaj ločeno) na Soundbar.

Podrobne informacione o prikljucitvi so v prirocniku za Samsungov brezzični komplet zadnjih zvočnikov in brezzični globokotonski zvočnik.

05 UPORABA OŽICENE POVEZAVS TELEVIZORJEM

Metoda 1. Povezovanje's HDMI

POZOR

• Ko sta priključena takto kabel HDMI kot optični kabel, najprej prejmete signal HDMI.
• Če Želite kabel HDMI povezati med televizorjem in zvočnikom Soundbar, ne pozabite priključiti priključkov z oznako ARC. V nasprotnem primeru televizor ne bo oddajal zvoka.
• Priporočen kabel je High-Speed HDMI Cable with Ethernet.

Prikljucitev televizorja, ki podpira HDMI ARC (Povratni zvočni kanal)

1. Med priklaplanjem kabla HDMI morata biti zvočnik Soundbar in televizor izklopljena, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in televator.

3. Zvok televizorja se predvaja iz zvočnika Soundbar.

4. Ko televizor ne oddaja zvoka, pritisnite zgornjo plošćo zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku, da izberete način «Digital Audio In«.

5. Če se zvok ne predvaja, znova preverite kabelsko povezavo HDMI.
6. Glasnost na zvočniku Soundbar lahko spreminjate z gumbom za glasnost na daljinskem upravljalniku tevizorja.

OPOMBE

• Ko televizor, ki podpira HDMI ARC (povratni zvočni kanal), prikljucite na zvočnik Soundbar s kablom HDMI, lahko prenašate digitalne video in zvočne podatke, ne da bi pri tem morali uporabiti locen opticni kabel.
• Priporočamo, da po možnosti uporabite kabel HDMI brez jedra. Če uporabljate kabel HDMI z Jedrom, uporabite kabel, katerega premer je manjiši od 14 mm.
• Ta funkcjja ni na voljo, Če kabel HDMI ne podpira ARC.
• Ko je zvok v oddajanju kodiran v Dolby Digital in je «Oblika zvočnega zapisa digitalnega izhoda« na vašem televizorju nastavljen na PCM, priporočamo, da spremenite nastavitev v Dolby Digital. Ko se nastavitev na televizorju spremeni, bo kakovost zvoka boljsa. (V meniju televizorja so lahko uporabljeni razlìčni izrazi za Dolby Digital in PCM, odvisno od proizvajalca televizorja.)

Metoda 2. Povezava z uporabo optičnega kabla

Kontrolni beznam pred povezavo

• Ko sta prikljucena taketo kabel HDMI kot optični kabel, nadprej prejmete signal HDMI.
• Pri uporabi opticnega kabla in ce so na priključikhPokrovčki, jih ne pozabite odstraniti.

1. Ko sta televizor in zvočnik Soundbar izklopljena, z optičnim kablom (ni priložen) povežite vrata DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar in izhodna OPTICAL vrata na televizorju, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in televizor.
3. Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku in izberite način «Digital Audio In«.
4. Zvok televizorja se oddaja iz zvočnika Soundbar.

Uporaba funkcije Q-Symphony

Zvočnik Soundbar je med uporabo funkcjie Q-Symphony sinhroniziran s televizorjem Samsung, da lahko predvaja zvoke prek dveh naprav in s tem omogovići njboljišu učinek prostorskega zvoka. Ko je Soundbar povezan, se v meniju Predvajanje zvoka v televizorju odpre meni «TV+Soundbar«. Izberite ustrezen meni.

• Primer ), Televizorja: TV + ime serije zvočnika [AV] Soundbar (HDMI)

OPOMBE

Deluje lahko v skladu s kodekom, ki ga podpira televator.
- Ta funkcija je podprta le,Če je priključen kabel HDMI ali opticni kabel (ni prilozhen).
- Prikazano sporocilo se lahko razlikuje, odvisno od modela TV.
- Ta funkcjja je na voljo v nekaterih Samsung TV-jih in modelih zvočnika Soundbar.

06 UPORABA BREZIČNE POVEZAVE S TELEVIZORJEM

Ko je televizor Samsung povezan prek funkcjje Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

• Povezati je mogoče samo en televizor Samsung hkrati.
• Poveže se lahko televizor Samsung, ki podpira funkcjio Bluetooth.

Preverite specifikacione vašega televizorja.

Zacetna povezava

1. Na daljinskem upravlajniku zvočnika Soundbar pritisnite gumb PAIR ali pa na zgornji plošči zvočnika Soundbar pritisnite (Vir), da vklopite način «Bluetooth«.

Gumb za seznanjanje naprave Bluetooth	Lučka kazalnika LED
ALI Ko je v načinu «Bluetooth«	Utripajo rdeča → zelena → modra Seznanjanje	Sinje modra lučka utripne X3 Povezava je dokončana
	· Dokler seznanjanje ni končano, se večbarvna lučka LED spreminja v naslednjem zaporedju Rdeča → Zelena → Modra.
		»Ready to connect via Bluetooth.«

1. Na televizorju Samsung izberite način Bluetooth.

(npr. Domov () Meni Nastavitve () Vse nastavitve () Zvok Predvajanje zvoka Seznam zvočnikov Bluetooth [AV] Soundbar S5B-Series (Bluetooth))

1. Sseznama na televizijskem zailonu izberite »[AV] Soundbar S5B-Series«.

Naseznamu naprav Bluetooth na televizorju je na voljo zvočnik Soundbar, ki je označen z «Potrebno geznanjanje« ali «Seznanjeno«. Čeželite televizor Samsung povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

1. Zdaj lahko zvok televizorja Samsung TV poslušate prek zvočnika Soundbar.

2. Če med zvočnikom Soundbar in televizorjem Samsung obstaja dnevnik povezav, se zvočnik Soundbar samodejno poveže s spreminjanjem načina «Bluetooth«.

• Če naseznamu zvočnikov televizorja Samsung ze obstaja zvočnik Soundbar (npr. [AV] Soundbar S5B-Series), ga izbrište.
• Nato ponovite korake od 1 do 3.

Odklop zvočnika Soundbar iz tevizorja Samsung

Pritisnite gumb (Vir) na zgornji plošči ali daljinskem upravljalniku, da izberete način, ki ni «Bluetooth«.

• Prekinitev povezave lahko traja, saj mora televizor Samsung prejeti odgovor iz zvočnika Soundbar. (Potreben Čas se lahko razlikuje glede na model televizorja Samsung.)

Vklop/izklop samodejne povezave s televizorjem

Čeželite preklicati samodejno povezovanje Bluetooth med zvočnikom Soundbar in televizorjem, pritisnite gumb Levo na daljinskem upravljalniku in ga pridržite 5 sekund, ko je zvočnik Soundbar v stanju «Bluetooth Ready«. (Preklop med Vklop → Izklop)

Gumb levo	Lučka kazalnika LED
5 Sec	Sinje modra lučka utripne X1 Vklopljena (privzeto)	Rdeča lučka utripne X1 Izklopljena
Bluetooth Ready	Preklop Vklop → Izklop

Opombe o povezavi Bluetooth

• Za povezavo prek povezave Bluetooth položite novo napravo znotraj razdalje 1 metra.
• Če boste pri povezovanju naprave Bluetooth morali vnesti kodo PIN, vnesite <0000>.
  Zvočnik Soundbar se samodejno izklopi po 20 minutah v stanju pripravljenosti.

• Zvočnik Soundbar morda v naslednjih okolišćinah ne bo pravilno izvajal iskanja ali povezave Bluetooth:

• Če je v okolici zvočnika Soundbar močno elektrčno polje.

• Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni namesčena ali pa ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljaje v blizino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brežićno omrežje LAN itd.).

07 POVEZOVANJE Z ZUNANJO NAPRAVO

Povezava z uporabo optičnega kabla

Lučka kazalnika LED

Bela vklopljena -> izklopljena

»Digital Audio In«

1. Ko sta zunanja naprava in zvočnik Soundbar izklopljena, z opticnim kablom (ni priložen) povežite vrata DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar in izhodna OPTICAL vrata na televizorju, kot je prikazano na sliki.
2. Vklopite zvočnik Soundbar in zunanjo napravo.
3. Izberite način «Digital Audio In», takо da na zgornji plošći ali daljinskem upravljalniku pritisnete gumb (Vir).
4. Zvok zunanje naprave se oddaja iz zvočnika Soundbar.

08 POVEZOVANJE NAPRAVE ZA

SHRANJEVANJE USB

V zvočniku Soundbar lahko predvajate glasbene datoteke iz naprave za shranjevanje.

1. Soundbar priključite na ključ USB z zgornjim adapterskim kablom USB.
2. Kabel adapterja z mikro USB v USB je naprodaj ločeno. Za nakup se obrite na Samsungov servisni center ali podporo za stranke.
3. Pritisnite gumb (Vir) na zgornji plošči ali daljinskem upravljalniku in nato izberite način »USB«.

4. Prek zvočnika Soundbar predvajajte glasbene datoteke iz naprave za shranjevanje.

5. Zvočnik Soundbar se samodejno izklopi (Auto Power Down), Če več kot 20 minut ni povezana nobena naprava USB.

Končnica	Kodek	Hitrost vlorčenja	Bitna hitrost
*.mp3	MPEG 1 Layer2	16 kHz ~ 48 kHz	80 ~ 320 kb/s
	MPEG 1 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kb/s
	MPEG 2 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kb/s
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kb/s
*.wma	Wave_Style_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kb/s
	Wave_Style_MSAudio2	16 kHz ~ 48 kHz	56 ~ 128 kb/s
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kb/s
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kb/s 5.1-kanalni 320 kb/s
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kb/s 5.1-kanalni 160 kb/s
*.wav	-	16 kHz ~ 48 kHz	do 3000 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kb/s
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kb/s

• Če imate v napravi USB shranjenih preveč map (priblžno 200) in datotek (priblžno 2000), lahko traja nekaj Časa, da Soundbar dostopi do datotek in jih predvaja.
  Zvočnik Soundbar podpira le naprave USB z datotečnimi sistemi FAT16 (~2GB), FAT32 (~2TB) ali NTFS (~2TB).

09 POVEZOVANJE MOBILNE NAPRAVE

Povezovanje prek funkcjje Bluetooth

Ko je mobilna naprava povezana prek funkcije Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

• Koseznanjeno napravo Bluetooth povežete z izklopljenim zvočnikom Soundbar, se le-ta samodejno vklopi.

Mobilna naprava

Začetna povezava

• Ko se povezujete z novo napravo Bluetooth, se prepričajte, da je naprava znotraj razdalje 1 metra.

• Na daljinskem upravljalniku zvočnika Soundbar pritisnite gumb PAIR ali pa na zgornji plošći zvočnika Soundbar pritisnite (Vir), da vklopite način «Bluetooth«.

Gumb za seznanjanje naprave Bluetooth	Lučka kazalnika LED
ALI Ko je v načinu «Bluetooth«	Utripajo rdeča → zelena → modra Seznanjanje	Sinje modra lučka utripne X3 Povezava je dokoněna
	· Dokler seznanjanje ni koněcano, se večbarvna lučka LED spreminja v naslednjem zaporedju Rdeča → Zelena → Modra.
	»Ready to connect via Bluetooth.«

1. Naseznamu vaše napravice izberite»[AV] Samsung Soundbar S5B-Series«.
2. S povezavo prek vmesnika Bluetooth predvajaje glasbene datoteke iz naprave na zvočniku Soundbar.

Če se naprava ne poveže

• Če je zvočnik Soundbar ze naseznamu zvočnikov v mobilni napravi (npr. »[AV] Samsung Soundbar S5B-Series«), ga izbrišite.
• Ponovite 1. in 2. korak.

Opombe o povezavi Bluetooth

• Za povezavo prek povezave Bluetooth položite novo napravo znotraj razdalje 1 metra.
• Če boste pri povezovanju naprave Bluetooth morali vnesti kodo PIN, vnesite <0000>.
  Zvočnik Soundbar se samodejno izklopi po 20 minutah v stanju pripravljenosti.

• Zvočnik Soundbar morda v naslednjih okolišćinah ne bo pravilno izvajal iskanja ali povezave Bluetooth:

• Če je v okolici zvočnika Soundbar močno elektrčno polje.

• Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni namesčena ali pa ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajao elektromagnetne valove, ne postavljaje v blizino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brežično omrežje LAN itd.).
  Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

• Povežite le z napravo Bluetooth, ki podpira funkcjio A2DP (AV).
• Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (prostoročno).
• Ko zvočnik Soundbar povežete z napravo Bluetooth, raj bostačim blížje.
• S povečevanjem medsebojne oddaljenosti med zvočnikom Soundbar in napravo Bluetooth se slabša kakovost zvoka. Če sta napravi zunaj območja dosegā, bo povezava Bluetooth morda prekinjena.

• Povezava Bluetooth na območijh s slabim sprejemom morda ne bo delovala, kot je predvideno.
  V spodaj navedinih pogojih lahko v napravi Bluetooth pride do šumov ali neprvilnega delovanja:

• Ko se telo dotika oddajnika signala na napravi Bluetooth ali zvočniku Soundbar.

• V vogalih ali v blizini ovire, kot je stena ali predelna stena, kjer lahko pride do sprembelektricne energia.
• Ob izpostavljenosti radijskim motnjam, ki jih povzroćaje drugi izdelki, ki delujejo vistem frekvenčnem razponu, kot so medicinski pripomočki, mikrovalovne pečice in naprave za brežićni LAN.

• Ovire, kot so vrata in stene, lahko vplivajo na kakovost zvoka, Čeprav so naprave znotraj dosegā delovanja.

• Upostevajte, da zvočnika Soundbar med uporabo možnosti Bluetooth ni mogoće seznani t drugimi napravami Bluetooth.

• Ta brezzična naprava lahko med delovanjem povzroči elektricine motnje.

Vklop/izklop funkcije Bluetooth Power

Če se naprava Bluetooth, ki je bila predhodno povezana, poskúsa povezati zvočnikom Soundbar, ko je funkćija Bluetooth Power je vklopljena in je zvočnik Soundbar izklopljen, se zvočnik samodejno vklopi.

1. Ko je zvočnik Soundbar vklopljen, pritisnite in držite gumb SOUND MODE več kot 5 sekund.
2. Večbarvna lučka LED na zvočniku Soundbar utripa «Sinje Modro «.

Gumb SOUND MODE	Lučka kazalnika LED
SOUND MODE 5 Sec	Sinje modra lučka utripne X1 Vklopljena (privzeto)	Rdeča lučka utripne X1 Izklopljena
Vklop/izklop funkcije Bluetooth Power	Preklop Vklop → Izklop

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ob prekinitvi povezave zvočnika Soundbar z napravo Bluetooth večbarvni LED-indikator na zvočniku Soundbar trikrat utripne «Rdeče«.

Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisnite gumb (Vir) na zgornji plošci ali daljinskem upravljalniku, da izberete način, ki ni «Bluetooth«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Cas se lahko razlikuje, odvisno od naprave Bluetooth)

Povezava Bluetooth z več napravami

Zvočnik Soundbar lahko istočcasno povežete z 2 napravama Bluetooth.

Naprava Bluetooth A

Naprava Bluetooth B

Vklop/izklop samodejne povezave s televizorjem

1. Ko je Soundbar izklopljen, na daljinskem upravljalniku pritisnite gumb PAIR in ga pridržite več kot 5 sekund.
2. Večbarvna lučka LED na zvočniku Soundbar utripa «Sinje Modro «.

Gumb za seznanjanje naprave Bluetooth	Lučka kazalnika LED
V načinu pripravljenosti 5 Sec	Sinje modra lučka utripne X1 Način već povezav vklopljen (privzeto)	Rdeča lučka utripne X1 Način već povezav izklopljen

1. Povežite zvočnik Soundbar z njveč dvema napravama Bluetooth. (Gleje stran 26.)
2. Predvajaje glaso iz ene od povezanih naprav Bluetooth, medtem ko sta povezani dve napravi.
3. Če glasbo predvajate iz naprave Bluetooth «B« in hkrati iz naprave «A«, se glasba začne predvajati na napravi «B« in predvajanse samodejno ustavi/začasno ustavi na napravi «A«.
4. Pri različicah, starejših od AVRCP V1.4, je šas, potreben za preklop predvajanja glasbe med napravami, lahko daljiši.

Seznanjanje več naprav prek Bluetooth

Kako seznani tec naprav z zvočnikom Soundbar?

1. Vklopite zvočnik Soundbar.
2. Samo v načinu «Bluetooth« pritisnite in za več kot 5 sekund pridržite gumb « (Vir) na zgornji strani zvočnika Soundbar, da preklopi v način «Bluetooth Pairing«, nato pa v napravi Bluetooth vklopite Bluetooth in naseznamu razpólžljivih naprav izberite Soundbar, ki se bo samodejno povezal z napravo Bluetooth.
3. Zaseznanjanje in povezavo druge naprave Bluetooth z zvočnikom Soundbar lahko uporabite isto metodo. Če poskusite povezati tretjo napravo, bo povezana naprava, ki ne predvaja zvoka, izgubila povezavo Bluetooth, vendar bo še vednoseznanjena z zvočnikom Soundbar.
4. Z uporabo iste metode lahko seznanite Največ 8 naprav Bluetooth, vendar bosta z zvočnikom Soundbar ostali hkrati povezani samo zadnji 2 napravi.

OPOMBE

• Povežite Soundbar z njaveč dvema napravama Bluetooth.
• Predvajajte glasbo izene od povezanih naprav Bluetooth, ko sta povezani dve napravi.
• Čeglasbo hkrati predvajate iz naprave Bluetooth «B« in «A«, seglasba začne predvajati na napravi «B« in predvajanje se samodejno ustavi/začasno ustavi na napravi «A«.
• Pri razlicicah, starejshid AVRCP V1.4, je cas, potreben za preklop predvajanja glasbe med napravami, lahko daljsi.
• Napravo je mogoce preklopiti z obvestilom ali alarmom v nekaterih napravah.
• Nekatere naprave ne podpiraju voč povezav Bluetooth.
• Način»Bluetooth Pairing« se ustavi, če se v 3 minutah ne seznani nobena naprava.
• Preklop naprav lahko v nekaterih aplikacijah Traja okoli 7 sekund.
• Če poskúšate povezati 3. napravo Bluetooth, bo povezava z napravo A oziroma B prekinjena. (Prekinjena bo povezava z napravo, ki trenutno ne predvaja glasbe.)
• Z zvočnikom Soundbar je lahko hkrati povezan samo 1 TV Samsung oziroma 2 napravi Bluetooth.
• Povezava med zvočnikom Soundbar in napravami Bluetooth bo prekinjena, ko TV Samsung pošlje zahtevo za vzpostavitev povezave.

Z mobilno napravo se dotaknite zvočnika Soundbar, da začnete prek njega predvajati zvok iz mobilne naprave.

• Ta funkcija morda ne bo podphta, kar je odvisno od vaše mobilne naprave.
• Ta funkcjja je združljiva le z mobilnimi napravami Samsung, ki imajo operacijski systemd Android 8.1 ali novejši.

1. Na svoji mobilni napravi vklopite funkcijo Tap Sound.

2. Podrobnejse informacije o vklopu te funkcjije najdete v poglavju «Omogočite funkcjio Tap Sound « v nadaljevanju.

3. Z mobilno napravo se dotaknite zvočnika Soundbar. Na prikazanem sporočilnem oknu izberite «Začnite«. Med mobilno napravo in zvočnikom Soundbar se vzpostavi povezava Bluetooth.

4. Predvajalte zvok iz mobilne naprave prek zvočnika Soundbar.

5. Ta funkcija mobilno napravo poveže z zvočnikom Soundbar preko tehnologije Bluetooth s tem, ko zazna vibracije, ki nastanejo ob dotiku naprave z zvočnikom Soundbar.

6. Pazite, da se z mobilno napravo ne dotaknete ostrih robov zvočnika Soundbar. Zvočnik Soundbar ali mobilna naprava se lahko opraska ali poškoduje.
7. Priporočljivo je, da je mobilna naprava zašćitena z ovitkom. Rahlo se dotaknite širokega območja v zgornjem delu zvočnika Soundbar in pri tem ne uporabite prevelike sile.
8. Za uporabo te funkcjie morate applikaciono SmartThings posodobiti na najnovejso razlicico. Funkcija morda ne bo podprta, kar je odvisno od razlicice applikacione.

Omogocite funkcijo Tap Sound

1. Na mobilni napravi zaženite aplikacijo SmartThings.
2. Nazaslonu aplikacije SmartThings, ki je prikazana na mobilni napravi, izberite ( ）
3. «Tap View, Tap Sound« nastavite na vklopljeno, da bo funkcija lahko delovala, ko se bo mobilna naprava približala zvočniku Soundbar.

OPOMBE

• Ko je mobilna naprava v načinu varčevanja z energijo, funkćija Tap Sound ne deluje.
• Funkcija Tap Sound morda ne bo delovala,Če bodov blizni zvočnika Soundbar naprave,ki pouzroćaje radijske motnje, kot so na primer elektricne naprave. Zagotovite, da bodo vse naprave, ki lahko pouzroćaje radijske motnje, postavljene dovolj daleč stran od zvočnika Soundbar.

10 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi za namestitev

• Namešćajte samo na navpićne stene.
• Ne namešćajte v prostorih z visoko temperaturo ali vlaznostjo.
• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.

• Kupite in uporabite pritrdilne vijake ali sidra, ki so primerna za vašo steno (mavčna plošča, zelezna plošča, les itd.). Če je mogoće, podporne vijake pričvrstite v stestre.
  Stenske vijake kupite glede na vrsto in debelino stene, na kateroŽelite namestiti zvočnik Soundbar.

• Premer: M5
  Dolžina: Priporočljivo 35 mm ali več.

• Pred namestitvijo zvočnika Soundbar na steno priključite kable iz enote na zunanje naprave.

• Preden namestite enoto, se prepričajte, da je izklopljena in ni priključena na vir napajanja. Sicer lahko pride do elektricnega udara.

K部件 stenskega nosilca

Držalo za stenski nosilec

X2

X2
(M4 x L10)

Vijak nosilca
Vijak
Stenski nosilec

1. Držalo za stenski nosilec postavite ob povrsino stene.

2. Držalo za stenski nosilec mora biti poravnano.

3. Če je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

1. Sredinski Črto Držalo za stenski nosilec poravnajte s sredino televizorja (Če zvočnik Soundbar namešcate pod televizor) in s trakom namestite Držalo za stenski nosilec na steno.

2. Če zvočnika ne namešcate pod televizor, Sredinskićrto postavite na sredino območja namestitve.

1. S svinčnikom oznacite položaje lukenj in odstranite Držalo za stenski nosilec.

1. Z vrtalno krono ustrezne velikosti pri vsaki oznaki v steni izvrtajte luknjo.

2. Če oznaki ne ustrezata položajem sornikov, pred vstavljanjem podpornih vijakov v luknji vstavite ustrezni sidri. Če uporabljate sidra, se prepričajte, da sta luknji, ki ju boste izvirtali, dovolj veliki za uporabljeni sidri.

3. Vijak (ni prilozen) potisnite skozi Vijak nosilca in nato oba vijaka cvrsto privijte v luknjo podpornega vijaka.

1. Na spodnji del zvočnika Soundbar z dvema Vijakoma (2) pravilno namestite Stenska nosilca (2).

Pri namestitvi zagotovite, da so obešalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar.

1. Zvočnik Soundbar namestite s priloženima Stenskima nosilcema takto, da Stenska nosilca obesite na Vijak nosilca na steni.

1. Zvočnik Soundbar potisnite navzdol, kot je prikazano spodaj, da Stenska nosilca varno namestite na Vijake nosilca.

Vstavite Vijake nosilca v siroki (spodnji) del Stenskih nosilcev in nato potisnite Stenska nosilca navzdol, da Stenska nosilca varno namestite na Vijake nosilca.

11 NAMESTITEV ZVOČNIKA SOUNDBAR PRED TELEVIZOR

Srednji del zvočnika Soundbar namestite na sredino televizorja, kot je prikazano na sliki. Zvočnik Soundbar postavite vsaj 3 cm od televizorja.

OPOMBE

• Poskrbite, da boste zvočnik Soundbar postavili na ravno in stabilno povrsino.
• Nezadosten odmik od televizorja lahko povzroči težave z zvokom.

12 POSODOBITEV PROGRAMSKE OPREME

Pomembno: Po nadgradnji ohranite začetne nastavitve.

1. Pomnilniški ključek USB priključite na vrata USB na računalniku.
   Pomembno: Poskrbite, da na pommilniškem
   ključku USB ne bo glasbenih datotek. To
   lahko povzroci, da se posodobitev vdelane
   programske opreme ne bo uspešno izvedla.
2. Obišcite (samsung.com) → izberite «Vnesite stevilko modela« in vnesite stevilko modela za svoj Soundbar. Izberite priročnike in prenose ter prenesite najnovejšo datoteko s programsko opremo.
3. Preneseno programsko opremo shranite na pommilniški ključek USB in izberite «Izvleči tukaj«, da razširite mapo.

4. Vklopite Soundbar in na zeniski prikljucek na adapterskem kablu mikro USB prikljucite pomnilniški kljucek USB, na katerem je posodobitev programske opreme. Kabel prikljucite na vrata USB na zvočniku Soundbar.

5. USB prikljucite na Soundbar in preklopite na vir USB; programska oprema se bo samodejno posodobila in postopek se bo izvedel v 2 minutah. Med postopkom posodabljanba bo 5 lučk LED začelo zaporedoma utripati, nato bo vseh 5 svetilo belo, nato pa bodo spet utripale zaporedoma.Ko je posodobitev konçana, lučka cijan barve 3-krat utripne in Soundbar se samodejno znova zažene.

• Ta izdelek vsebuje funkcjio DUAL BOOT. Če se vgrajena programska oprema ne posodobi, jo lahko znova posodbite.

Če se zaporedje utripanja luck LED ne prikaže

1. Izklopite zvočnik Soundbar, izvlecite in nato v vrata USB zvočnika Soundbar znova prikljucite napravo za shranjevanje USB, ki vsebuje posodobitvene datoteke.
2. Napajalni kabel zvočnika Soundbar izvlecite, ga ponovno priključite in vklopite zvočnik Soundbar.

OPOMBE

• Posodobitev vgrajene programske oprememorda ne bo pravilno delovala,Če so v napraviza shranjevanje USB shranjene zvočnedatoteke,ki jih podpira zvočnik Soundbar.
• Med posodabljanjem ne izklopite napajanja ali odstranite naprave USB.
  Po končani posodobitvi vgrajene programske opreme se bo glavna enota samodejno izklopila.

• Po nadgradnji ohranine začetne nastavitve. (vključuje glasnost, zvočno polje ipd.)

• Ko je posodobitev vdelane programske opreme končana, se Soundbar samodejno vklopi in aktivira se glasovni uporabníški vmesnik. Če posodobitev programske opreme ne uspe, preverite, ali je ključek USB poškodovan.

• Uporabniki operacijskega systemd Mac OS morajo pri formatiranju naprave USB uporabiti obliko MS-DOS (FAT).

• Posodobitev prek vmesnika USB morda ne bo na voljo, odvisno od proizvajalca naprave za shranjevanje USB.

Ponastavi

Ko je zvočnik Soundbar vklopljen, hkrati pritsinite gumba - + (Glasnost) na ohišju in ju držite vsaj 5 sekund. Zaslon LED se spremeni, kot je prikazano spodaj, nato se zvočnik Soundbar ponastavi.

POZOR

Vse nastavitve zvočnika Soundbar se ponastavijo. Ta postopek izvedite le, kadar je treba izvesti ponastavitev.

13 ODPRAVLJANJE TEžAV

Preden zaprosite za pomoč, preverite spodnje.

Soundbar se ne vklopi.

Preverite, ali je napajnalni kabel zvočnika Soundbar pravilno vstavljen v vtčnico.

Soundbar deluje nezanesljivo.

Po tem, ko ste napajalni kabel odstranili, ga pohonovno vstavite.
Izključite in znova prikrljučite zunanjo napravo in poskusite znova.
Če ni signala, se zvočnik Soundbar samodejno izklopi po dolocenem Času. Vklopite napajanje. (Glejte stran 9.)

Daljinski upravlajnik ne deluje.

Daljinski upravljalnik usmerite naravnost v Soundbar.
Baterije zamenjajez novimi.

Soundbar ne predvaja nobenega zvoka.

Glasnost zvočnika Soundbar je prenizka ali izključena. Prilagodite glasnost.
Ko je priključena katera koli zunanja naprava (STB, naprava Bluetooth, mobilna naprava itd.), prerligodite glasnost zunanje naprave.
→ Za zvočni izhod televizorja izberite zvočnik Soundbar. (Televizor Samsung: Domov (®) → Meni → Nastavitve (®) → Vse nastavitve (®) → Zvok → Predvajanje zvoka → Izberite zvočnik Soundbar)
Kabelska povezava z zvočnikom Soundbar ne sme biti ohlapna. Odstranite kabel in ga znova prikljucite.
Popolnama izključite napajalni kabel, nato pa ga znova priključite in vklopite izdelek.
Inicializirajte izdelek in poskusite znova. (Glejte stran 36.)

Če televizor ni povezan preko HDMI (ARC).

Preverite, ali je kabel HDMI pravilno priključen na priključek ARC. (Glejte stran 17.)
Povezava morda ni mogoca zaradi povezane zunanje naprave (set-top box, igralna naprava itd.). Zvočnik Soundbar priključite neposredno.
Na televizorju morda ni aktiviran HDMI-CEC. Na meniju televizorja vklopite CEC. (Televizor Samsung: Domov () Meni Nastavitve () Vse nastavitve () Povezava Upravitlj zunanje naprave Anynet+ (HDMI-CEC) SVETI)

Soundbar ne vzpostavi povezave prek vmesnika Bluetooth.

Ko priključite novo napravo, za povezavo preklopite na Seznanjanje naprave Bluetooth. (Na daljinskem upravljalniku pritisnite gumb PAIR ali pritisnite gumb (Vir) na ohišju in ga držite vsaj 5 sekund.)
Če je zvočnik Soundbar povezan z drugo napravo, za zamenjavo naprave najprej prekinite povezavo z obstojće napravo.
Ponovno ga povežite po tem, ko ste odstranili beznam zvočnikov Bluetooth iz naprave, ki jo zeilite povezati. (Televizor Samsung: Domov () Meni Nastavitve() Vse nestavitve () Zvok Predvajanjezvoka Seznam zvočnikov Bluetooth)
Odstranite in znova prikljucite elektricni vtič ter poskusite znova.
Inicializirajte izdelek in poskusite znova. (Glejte stran 36.)

Izpad zvoka pri povezavi prek vmesnika Bluetooth.

Če napravo, povezano prek vmesnika Bluetooth, premaknete predaleč od zvočnika Soundbar, lahko pride do prekinitve zvoka. Napravo premaknite blížje zvočniku Soundbar.
Če je del vašega telesa v stiku zvmesnikom Bluetooth ali je izdelek nameščen na kovinskem pohištvu, lahko pride do prekinitve zvoka. Preverite okolje in pogoje namestitve.

Možnost za več povezav Bluetooth ne deluje.

Ko je televizor povezan z zvočnikom Soundbar, možnost za več povezav Bluetooth morda ne bo delovala. Prekinite povezavo zvočnika Soundbar s televizorjem in poskusite znova.
Preverite, ali je vklopljena nastavitev za več povezav Bluetooth. (Glejte razdelek «Soundbar ne vzpostavi povezave prekvmesnika Bluetooth.«)
Prekinite povezavo z napravo, ki trenutno predvaja,seznanite napravo,s katero zelite vzpostaviti povezavo,in znova vzpostavite povezavo s prejsnjo napravo.
Če tudi po uspešno vzpostaviti povezave ni slišati zvoka, glejte razdelek «Izpad zvoka pri povezavi prek vmesnika Bluetooth.«.

Soundbar se ne izklopi samodejno s televizorjem.

Ko med gledanjem televizije izključite zvočnik Soundbar, onemogovičite sinhronizacijo napajanjs televizorjem. Najprej izklopite televizor.

14 LICENCA

Dolby AUDIO

Čeželite poslati vprasnja in zahteve za vprasnaja o odprtkodnih projektih, obišcite spletno mesto Samsung Open Source

(http://opensource.samsung.com)

16 POMEMBNO OBVESTILO O SERVISIRANJU

• Slide in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
  V naslednjih primerih vam lahko zaracunamo administrativne stroške:

(a) e na domPoklicete serviserja in se izkaze, da izdelek niPokvarjen (kar pomeni, daniste prebrali tega uporabniškega priročnika);
(b) Če napravo prinesete na servis in se izkaže, da niPokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).

• O znesku administrativnih stroškov vas bom obovestili pred začetakom dela na izdelku oz. pred obiskom na domu.

17 SPECifikACije IN VODNIK

Tehnične lastosti

Ime modela	HW-S50B
USB	5V/0,5A
Teža	2,4 kg
Mere (Š x V x G)	670,0 x 62,3 x 105,0 mm
Območje obratovalne temperature	+5°C do +35°C
Območje obratovalne VLCznosti	10 % ~ 75 %
OJACEVALNIK Nazivna izhodna moč	(30W x 2) + (30W x 2) + 20W
Podprte oblike zapisa za predvajanje DTS, Dolby® Digital (DTS Virtual Surround se predvaja v obliki DTS.)	LPCM 2ch, Dolby Audio™ (podpira Dolby® Digital), DTS, DTS Virtual:X
IZHODNA MOČ BREŽIČNE NAPRAVE	Oddajna moč je 9 dBm.

Skupna poraba v stanju pripravljenosti (W)	0,5W
Bluetooth Način deaktivjacije vrat	Čeželite izklopiti funkcjio Bluetooth Power, pritisnite in več kot 5 sekund držite gumb SOUND MODE.

OPOMBE

• Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehnicih podatkov brez vnaprejsjega bvestila.
• Podatki teže in dimenzije so približni podatki.

Samsung s tem izjavlja, da ta radijska oprema izpolnjue zahteve Direktive 2014/53/EU in ustrezne zakonske zahteve v Združenem kraljestvu.

Celotno besedilo izjave o skladnosti je na voljo na spljetnem mestu http://www.samsung.com, kjer obišcite razdelek za podporo in vnesite ime modela.

To opremo je dovoljeno uporabljati v državah EU in v Združenem kraljestvu.

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z ločenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalazi pomeni, da baterij v tem izdelku ob izteku njihove Življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi oppadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje Živo srebro, kadmij ali svinec v količinah, ki presegajo referençne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zašcitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih opadkov in jih oddajte na previdenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka (odpadna elektricna & elektronska oprema)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. elektricnega polnilnika, slušalk, kabla USB) ob koncu Življenjske dobe ni dovoljeno odvreči med gospodinjske opadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v reciklaranje ter takto spodbudite trajnostno vnovićno uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje lijudi zaradi nenadzorvanega odstranjevanja odpadkov. Uporabniki v gospodjinstvih nj se za podrobnosti o tem, kam in kako lahko te izdelke predaje v okolju prijazno reciklaranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi opadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpis i baterijah, obišcite:

Zahtve za okoljsko primerno zasnovo zunanjih napajalnikov :

www.samsung.com/global/ecodesign_component
