Type de produit	Barre de son
Marque	Samsung
Modèle	HW-S50B
Dimensions (L x H x P)	670,0 x 62,3 x 105,0 mm
Poids	2,4 kg
Alimentation	Adaptateur CA/CC 19 V
Consommation en veille	0,5 W
Puissance de sortie nominale	(30 W x 2) + (30 W x 2) + 20 W
Formats audio pris en charge	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Connectivité	HDMI ARC, optique, Bluetooth, USB (5V/0,5A)
Modes sonores	DTS Virtual:X, Standard, Music, Game, Adaptive Sound
Fonctions spéciales	Q-Symphony (avec TV Samsung), Tap Sound, Bluetooth Power, Multiconnexion Bluetooth (2 appareils)
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, débrancher en cas d'orage, ne pas obstruer les ventilations
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié.
Informations générales	Température de fonctionnement : +5°C à +35°C ; humidité : 10 % ~ 75 %

FOIRE AUX QUESTIONS - HW-S50B SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son à votre téléviseur par HDMI (ARC) ou par câble optique. Pour une connexion HDMI, utilisez un câble HDMI et branchez-le sur le port HDMI (ARC) du téléviseur et sur le port HDMI de la barre. Pour une connexion optique, utilisez un câble optique entre le port OPTICAL OUT du téléviseur et le port DIGITAL AUDIO IN (OPTICAL) de la barre.

Comment coupler la barre de son en Bluetooth avec mon smartphone ?

Appuyez sur la touche PAIR de la télécommande ou sur la touche Source de la barre pour passer en mode Bluetooth. La LED clignote en rouge, vert, puis bleu. Sur votre smartphone, activez le Bluetooth et sélectionnez 'AV Samsung Soundbar S5B-Series' dans la liste.

Pourquoi le son ne sort-il pas par la barre de son ?

Vérifiez que la barre est allumée et que le volume n'est pas en sourdine. Assurez-vous que la source est correctement sélectionnée (HDMI, optique, Bluetooth). Si connecté en HDMI ARC, vérifiez que le téléviseur est réglé sur 'Haut-parleur externe' et que la fonction Anynet+ (HDMI-CEC) est activée dans les paramètres du téléviseur.

Comment régler le volume du caisson de basses ?

Utilisez la touche WOOFER (Haut) de la télécommande pour régler le niveau des graves entre -12 et +6 (ou -6 à +6 sans caisson). Appuyez sur la touche pour régler à 0 (par défaut).

Puis-je connecter la barre de son à deux appareils Bluetooth en même temps ?

Oui, la barre de son prend en charge la multiconnexion Bluetooth jusqu'à deux appareils. Activez la fonction en maintenant enfoncée la touche PAIR pendant 5 secondes lorsque la barre est éteinte (LED cyan = activé).

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez le dernier micrologiciel sur le site Samsung (samsung.com) et enregistrez-le sur une clé USB vide (FAT16/32/NTFS). Branchez la clé sur le port USB de la barre via un adaptateur Micro-USB, allumez la barre et sélectionnez la source USB. La mise à jour démarre automatiquement et dure environ 2 minutes. Ne débranchez pas pendant l'opération.

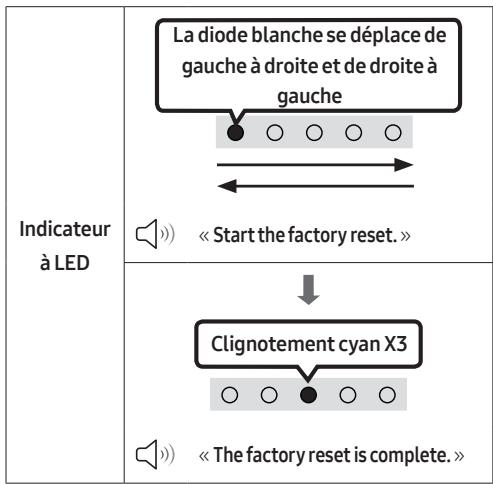

Comment réinitialiser la barre de son aux paramètres d'usine ?

Maintenez enfoncées les touches - et + (Volume) sur la barre simultanément pendant au moins 5 secondes. La LED indique la réinitialisation, puis la barre redémarre. Tous les réglages seront effacés.

Puis-je fixer la barre de son au mur ?

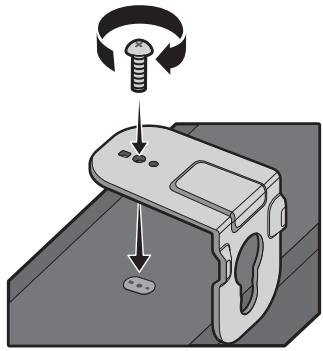

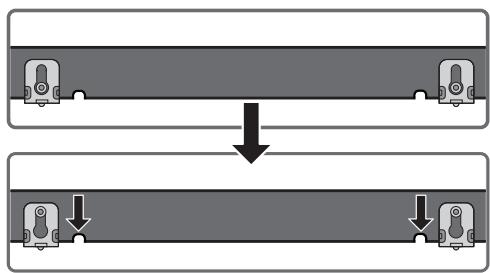

Oui, utilisez le guide de fixation murale fourni pour marquer les trous. Percez des trous, insérez des chevilles (non fournies) et vissez les vis de fixation. Fixez les supports muraux à la barre avec les vis M4xL10, puis accrochez la barre sur les vis murales en la faisant glisser vers le bas.

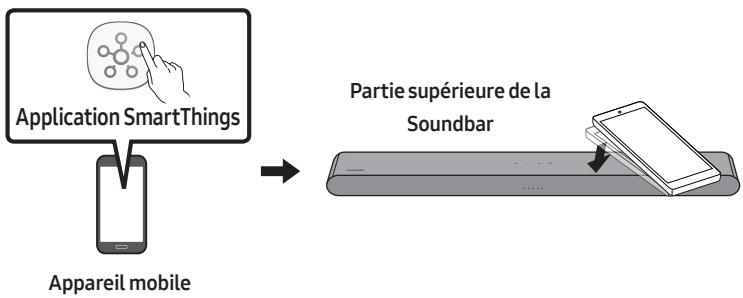

Comment utiliser la fonction Tap Sound ?

Cette fonction est compatible avec les smartphones Samsung sous Android 8.1 ou supérieur. Activez-la dans l'application SmartThings (Tap View, Tap Sound). Ensuite, tapotez doucement la barre de son avec votre téléphone pour lancer la connexion Bluetooth et diffuser l'audio.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont insérées correctement et qu'elles sont neuves. Pointez la télécommande directement vers la barre de son. Si le problème persiste, remplacez les piles par des piles AAA neuves.

MODE D'EMPLOI HW-S50B SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIEÇES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRES-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR	!
4	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
!	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pasprésent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
==	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
Δi	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de chocoléctrique, n'exposez pas cet apparéil à la pluie ou à l'humidité.

ATTENTION

• POUR PRÉVENIR LES CHOÇS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cét apparéil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez-retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajusté de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre apparéil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement étéindre l' apparéil, débranchez la fiche CA de la prise murale. Débranchez l' apparéil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourrait endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champes magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous doivent transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la piece avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contérer des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION: Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Vérification des composants 6
02 Vue d'ensemble du produit 7

Panneau frontal/supérieur de la Soundbar 7
Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Inserting Batteries before using the Remote Control (AAA batteries X 2) 9
Commentutiliser latélécommande 9
Utilisation des touches dissimulées (Touches avec plus d'une fonction) 14
Spécifications de sortie pour les différents modes d'effets sonores 14
Réglage du volume de la Soundbar avec une télécommande de téléviseur 15

04 Connexion de la Soundbar 16

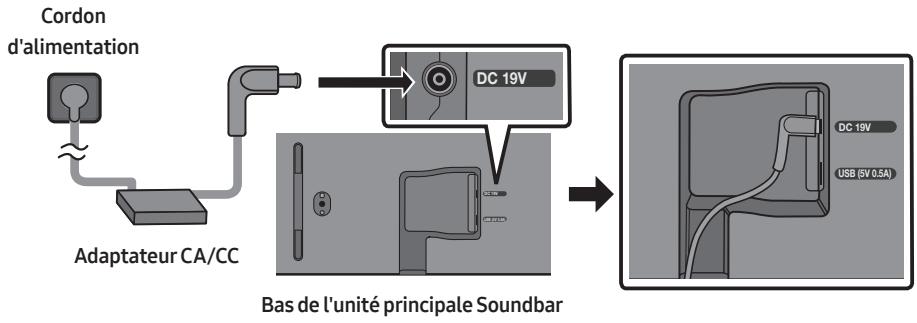

Connexion de l'alimentation electrique 16
Connexion du kit d'enceintes et du caisson de basse sans fil Samsung à
votre Soundbar 16

05 Connexion filaire avec le téléviseur 17

Méthode 1. Connexion par HDMI 17

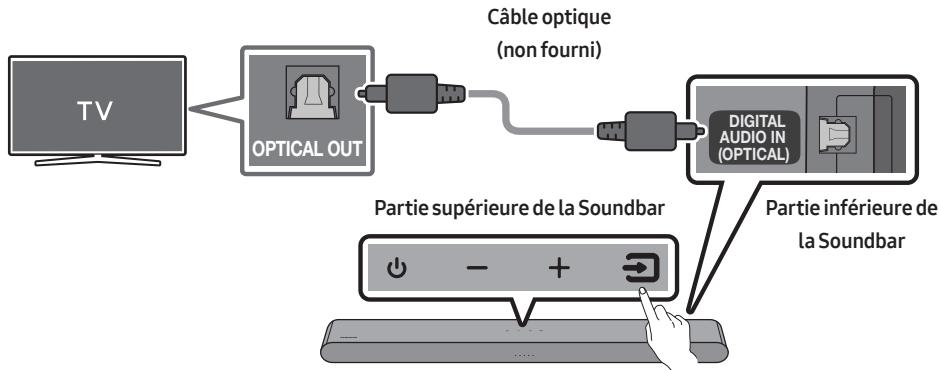

Méthode 2. Connexion à l'aide d'un cable optique 19

06 Connexion sans fil avec le téléviseur 21

Connexion via Bluetooth 21

07 Connexion d'un apparéil externe 23

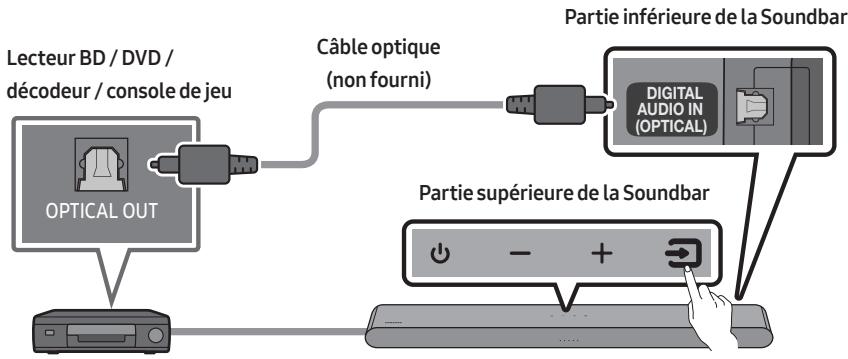

Connexion à l'aide d'un cable optique 23
08 Connexion d'un périphérique de stockage USB 24
09 Connexion d'un apparéil mobile 26
Connexion via Bluetooth 26
Utilisation de la fonction Tap Sound 31
10 Installation de la fixation murale 32
Mesures de sécurité relatives à l'installation 32
Composants de fixation murale 32
11 Installation de la Soundbar devant le téléviseur 34
12 Mise à jour du logiciel 35
Réinitialisation 36
13 Dépannage 37
14 Licence 38
15 Avis de Licence Libre 39
16 Remarque Importanta a Propos du Service 39
17 Spécifications et Guide 40
Spécifications 40

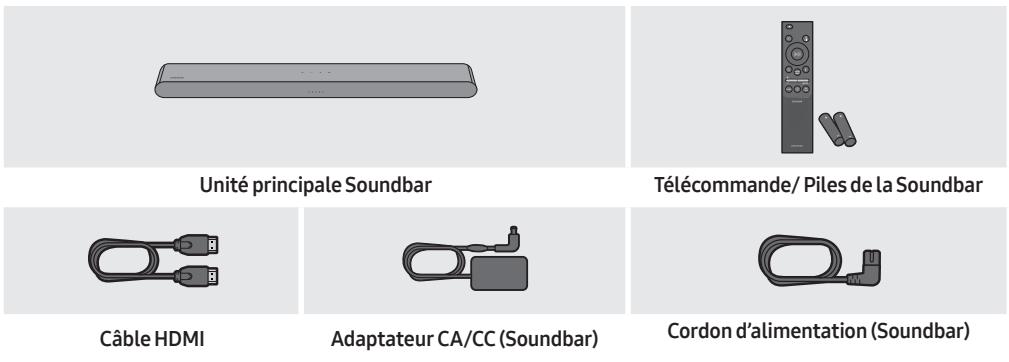

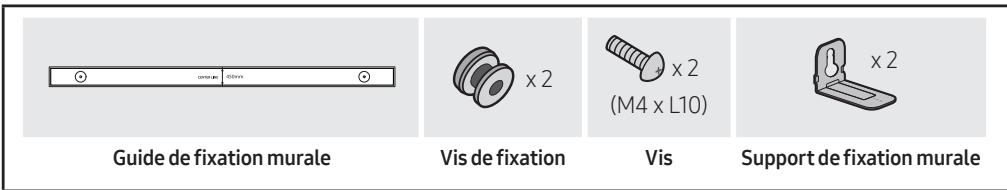

01 VÉRIFICATION DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)
• Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung.
• Pour plus d'informations au sujet de la fixation murale, consultez la page 32.
• La presentation et les specifications peuvent faire l'objet de modifications sans préavis.
• L'apparance des accessoires peut légèrement différer des illustrations ci-dessus.

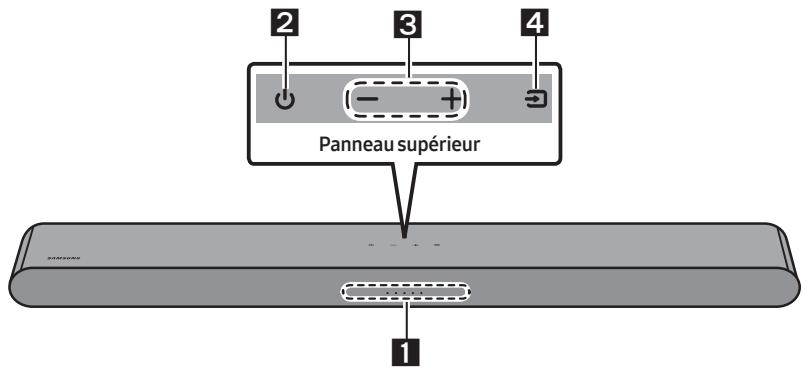

Panneau frontal/supérieur de la Soundbar

1	Indicateur à LED	L'indicateur à LED clignote, s'allume ou change de couleur selon le mode actuel ou l'état de la Soundbar. La couleur de l'indicateur à LED et le nombre de voyants indiquent le mode actif tel que décrit ci-dessous.
		W LED blanche	W LED blanche	M LED multicolore	W LED blanche	W LED blanche
		• La LED multicolore change du Blanc, Cyan, Vert, Rouge, Jaune, Orange, Violet et Bleu selon le mode ou l'état.
2	Alimentation	Allume et étant l'appareil.
3	Volume	Règle le volume.

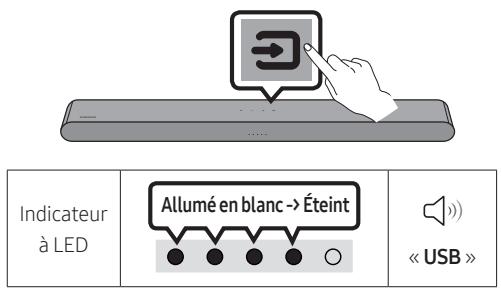

4	Source	• Appuyez sur la touche (Source) pour changer le mode. À chaque changement de mode, la LED s'allume en blanc puis s'éteint.
		Indicateur à LED	Allumé en blanc → Éteint	Allumé en blanc → Éteint	Allumé en blanc → Éteint
			« Digital Audio In » ou « TV ARC »	« Bluetooth »	« USB »

• Lorsque vous branchez le cordon CA, la touche d'alimentation commence à fonctionner après 4 à 6 secondes.
• Lorsque vous allumez cette unité, il y a un décal de 4 à 5 secondes avant qu'il ne produit du bruit.
• Si vous entendez du bruit provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l'audio du téléviseur et réglez l'enceinte du téléviseur sur Hautparleur ext.

Panneau inférieur de la Soundbar

1	DC 19V (Entrée d'alimentation) Connectez l'adaptateur d'alimentation CA/CC.

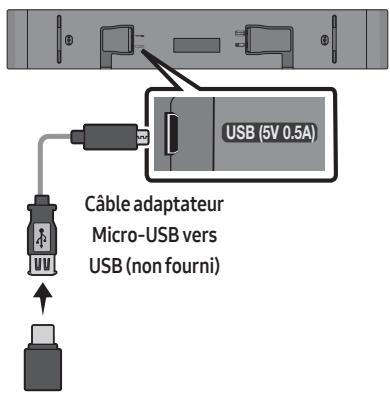

2	USB (5V 0.5A) Permet de connecter un pérophérique USB pour dire des fichiers musicaux sur le pérophérique USB via la Soundbar.

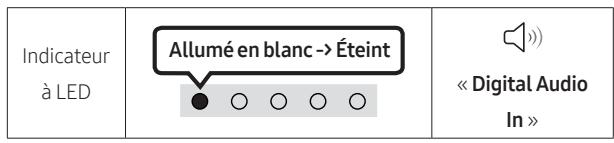

3	DIGITAL AUDIO IN (OPTICAL) Connectez la sortie (optique) numérique d'un apparéil externe.

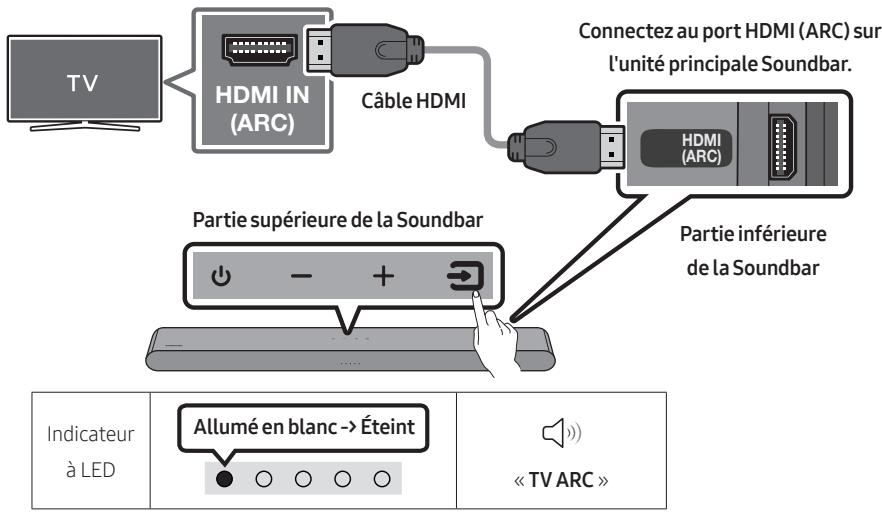

4	HDMI (ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

• Lorsque vous débranchez le cable d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, tirez sur la fiche. Ne tirez pas sur le cable.
• Ne branchez pas cette unité ou autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLECOMMANDE

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2)

Faites glisser le couvercle arrêté dans la direction de la flèche jusqu'à ce qu'il soit complètement retire. Insérez 2 piles AAA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrrière en le faisant glisser dans sa position.

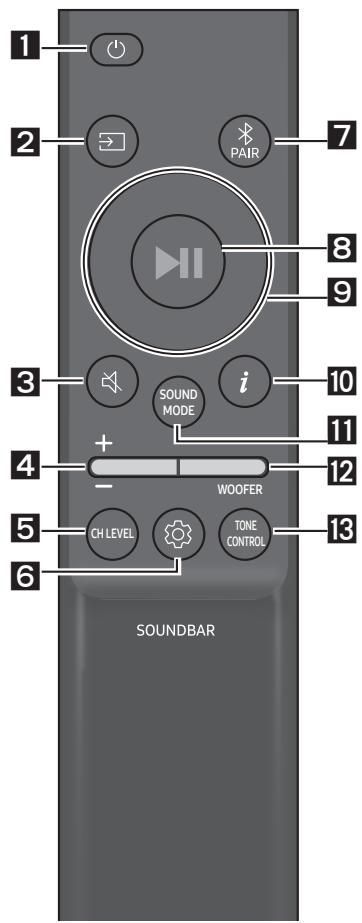

Comment utiliser la télécommande

1	Alimentation Active ou déactive la Soundbar.
	Indicateur à LED	Clignotement cyan X1 ○○●○○ Activé	Clignotement rouge X3 ○○●○○ Déactivé
	· Fonction Auto Power Down L'appareil s'estint automatiquement dans les situations suivantes: - En mode « Digital Audio In » ou « TV ARC » / « Bluetooth » / « USB » en l'absence de signal audio pendant 20 minutes.
2	→ (Source) Appuyez pour sélectionner une source connectée à la Soundbar.
3	← (Coupure de son) Appuyez sur la touche ← (Coupure de son) pourmettre le son en sourdine. Appuyez de nouveau sur cette touche pour réactiver le son.
	Indicateur à LED	Clignotement répété ○○○○●

Volume

Appuyez sur les touches haut ou bas pour régler le volume.

Indicateur à LED

Déplacement blanc vers la droite X1 Volume plus élevé

Déplacement blanc vers la gauche X1 Volume plus faible

CH LEVEL

Appuyer sur cette touche permet de régler le volume de chaque enceinte.

Indicateur à LED	Clignotement blanc X1
	○○●○○
	« Centre Level »

Si les enceintes arrêté (vendues séparément) sont connectées, le réglage « Rear Level » est disponible. Pour régler le volume « Rear Level » entre -6 et +6, utilisez les touches Haut/Bas.

Commande sonore)

Appuyer sur cette touche permet de paramétre la fonction audio. Il est possible de régler l'élement souhaïe à l'aide des touches Haut/Bas. À chaque changement de mode, la LED multicolore clignote en blanc.

Indicateur à LED	Clignotement blanc X1 ○○●○○
	« Sync » → « Night mode » → « Voice enhancement »

Si la video du télévisuer et le son de la Soundbar ne sont pas synchronisés, Sélectionnez « Sync » dans les paramètres audio, puis réglez le décalage audio de 0 à 300 millisecond à l'aide des touches Haut/Bas. (Non disponible en mode « USB » ou « Bluetooth »)
- « Sync » n'est pris en charge que par certaines fonctions.
- Les fonctions « Night mode » et « Voice enhancement » ne sont pas prises en charge en mode son « DTS Virtual:X »
- « Night mode » est optimisé pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.
- « Voice enhancement » permet d'entendre plus facilement les dialogues parlés dans les films et les programmes télévisés.

EQ bande 7

Appuyez et maintenez enforcée la touche (Commande sonore) pendant environ 5 secondes pour régler le son de chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz en utilisant les touches Gauche/Droite et chaque réglage peut être définie de -6 à +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est régle sur « Standard ».)

EQ bande 7
Maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes.	Avec les touches Gauche/Droite, réglez chaque fréquence entre -6 et +6.
« 150Hz »	« 150Hz » → « 300Hz » → « 600Hz » → « 1.2kHz » → « 2.5kHz » → « 5kHz » → « 10kHz »

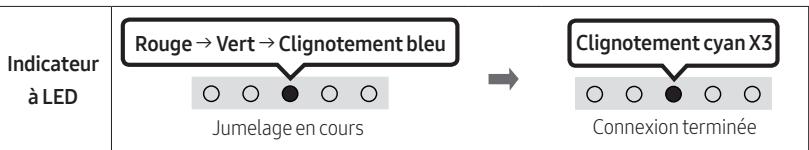

Bluetooth PAIR

Faites passer la Soundbar en mode de jumelage Bluetooth.

Lorsque vous appuyez sur la touche, l'affichage LED change comme indiqué ci-dessous.

• Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge Vert Bleu.

Vous pouvez également dire oumettre en pause la musique en appuyant sur cette touche en mode « USB »

Appuyez sur la touche Haut/Bas/Gauche/Droite pour selectionner ou parameter les fonctions.

• Repétition

Pour utiliser la fonction de répétition en mode « USB», appuyez sur la touche Haut.

Saut de fichier musical

Appuyez sur la touche Droite pour selectionner le fichier musical suivant.

Appuyez sur la touche Gauche pour selectionner le fichier musical precedent.

IDSET

Appuyez et maintenez enforcée la touche Haut pendant 5 secondes pour terminer

ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrriere sans fil).

i(Info)

Lorsque you appuyez sur cette touche, les informations relatives à chaque mode apparaisent. (Voir page 7.)

En appuyant sur la touche, vous pouvez selectionner le mode audio souhaite. À chaque changement de mode, la LED multicolore clignote en blanc. (Le mode son peut différer selon le modele de téléviseur.)

Indicateur à LED	Clignotement blanc X1 ○ ○ ● ○ ○
	« DTS Virtual:X » → « Standard » → « Music » → « Game » → « Adaptive Sound »

• DTS Virtual:X

Son 3D immersif à partir de n'importe quel contenu.

Standard

Émet le son original.

Music

Fournit un son plus naturel et plus ample pour les contenus musicaux.

Game

Fournit un son stéroscopique vous permettant une immersion dans l'action pendant le jeu.

Adaptive Sound

Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.

• Activation/Désactivation de Bluetooth Power

Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un apparéil Bluetooth connecté précédemment. Le réglage est activé par défaut.

• Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de

5 secondes pour désactiver la fonction Bluetooth Power.

• Activation/Désactivation de DRC (Dynamic Range Control)

Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, lessons forts sont attenués.(Il peut se produit une distorsion du son.)

Touche SOUND MODE	Indicateur à LED
5 Sec SOUND MODE	Clignotement cyan X1 Activé (par défaut)	Clignotement rouge X1 Désactivé
Activation/ Désactivation de DRC	Commutation activation → désactivation

12
NIVEAU du WOOFER (GRAVES)

13

Quand le caisson de basse est connecté, poussez le bouton vers le haut ou le bas pour régler son niveau à -12 ou entre -6 et +6. Quand le caisson de basse est déconnecté, poussez le bouton vers le haut ou le bas pour régler le niveau des graves entre -6 et +6. Pour régler le volume du caisson de basse (graves) sur 0 (par défaut), appuyez sur le bouton (si la Soundbar est connectée au caisson de basse sans fil (vendu séparation)).

TONE CONTROL

Appuyer sur cette touche permet de régler le volume des aigus et des graves. Il est possible de régler l'élement souhaité à l'aide des touches Haut/Bas. (Cette fonctionnalité est disponible dans tous les modes audio sauf le mode « Standard ».)

Indicateur à LED	Clignotement blanc X1 ○○●○○
	« Treble » → « Bass »

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touché dissimulée		Page de référence
Touché de télécommande	Fonction
WOOFER (Haut)	Activation/Désactivation de la télécommande du téléviseur	page 15
Gauche	Activation/Désactivation de la connexion auto au téléviseur	page 22
Haut	ID SET	page 11
(Commande sonore)	EQ bande 7	page 11
SOUND MODE	Activation/Désactivation de DRC	page 12
	Activation/Désactivation de Bluetooth Power	page 12
PAIR	Activation/Désactivation de la multiconnexionBluetooth	page 29

Spécifications de sortie pour les différents modes d'effets sonores

Effet	Entrée	Sortie
		Avec la Soundbar uniquely	Avec subwoofer uniquely	Avec subwoofer et kit d'enceintes arrêté sans fil
DTS Virtual:X	2.0 canaux	3.0 canaux	3.1 canaux	5.1 canaux
	5.1 canaux	3.0 canaux	3.1 canaux	5.1 canaux
Standard	2.0 canaux	2.0 canaux	2.1 canaux	2.1 canaux
	5.1 canaux	3.0 canaux	3.1 canaux	5.1 canaux
Music	2.0 canaux	3.0 canaux	3.1 canaux	5.1 canaux
	5.1 canaux	3.0 canaux	3.1 canaux	5.1 canaux
Game	2.0 canaux	3.0 canaux	3.1 canaux	5.1 canaux
	5.1 canaux	3.0 canaux	3.1 canaux	5.1 canaux
Adaptive Sound	2.0 canaux	3.0 canaux	3.1 canaux	5.1 canaux
	5.1 canaux	3.0 canaux	3.1 canaux	5.1 canaux

• Le kit d'enceintes arrirée sans fil de Samsung et le subwoofer peuvent être achetés séparément. Pour acheter un kit ou le subwoofer, contactez le vendeur chez qui vous avez achété la Soundbar.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisé qu'avac une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitant un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction.
• Fabricants prenatal en charge cette fonction :Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Activation/Désactivation de la télécommande du téléviseur

1. Éteignez la Soundbar.
2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenance pendant 5 secondes, le mode change dans l'ordre suivant : « Off-TV Remote » (Mode par défaut), « Samsung-TV Remote », « All-TV Remote ».

L'etat duvoyant LED change à chaque changement de mode, comme indiqué ci-dessous.

Touché de télécommande	Indicateur à LED	État
5 Sec	Clignotement rouge X1 « Off-TV Remote » (Mode par défaut)	Désactive la télécommande de téléviseur.
5 Sec	Clignotement cyan X1 « Samsung-TV Remote »	Active une télécommande de téléviseur à infrarouge Samsung.
5 Sec	Clignotement bleu X1 « All-TV Remote »	Active toute autre télécommande de téléviseur à infrarouge.

04 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter la Soundbar à une prise électrique dans l'ordre suivant :

• Pour plus d'informations sur l'alimentation électrique requise et la consommation d'énergie, reportez-vous à l'étiquette collée sur le produit. (Étiquette : située au bas de l'unité principale Soundbar)
• Connectez d'abord le cable d'alimentation à l'adaptateur CA/CC.

Connectez l'adaptateur CA/CC (avec le cable d'alimentation) à la Soundbar.

1. Branchez le cordon d'alimentation sur une prise murale.

REMARQUES

• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.
• Veillez àposer l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CCPEND et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entrainer des dysfonctionnements.

Connexion du kit d'enceintes et du caisson de basse sans fil Samsung à votre Soundbar

Passez au vrai son surround sans fil en connectant le kit d'enceintes arrriere sans fil Samsung (SWA-9100S, vendu séparément) et le caisson de basse sans fil (SWA-W510, vendu séparément) à votre Soundbar. Pour plus d'informations concernant les connexions, veuillez consulter le Manuel d'utilisation du kit d'enceintes arrrière sans fil et du caisson de basse sans fil Samsung.

05 CONNEXION FILAIRE AVEC LE TÉLEVISEUR

Méthode 1. Connexion par HDMI

ATTENTION

• Lorsqu'un cable HDMI et un cable optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du cable HDMI, voirlez à utiliser les bornes marquées ARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un High-Speed HDMI Cable with Ethernet.

Connexion à un téléviseur qui prend en charge HDMI ARC (Canal de retour audio)

Connectez au port HDMI IN (ARC) ou (eARC) de votre téléviseur.

1. Vérifiez que le téléviseur et la Soundbar sont éteints, plus connectez le cable HDMI comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.

3. Le son du téléviseur est émis par la Soundbar.

4. Si le son du téléviseur n'est pas émis, appuyez sur le panneau supérieur de la Soundbar ou sur le bouton (Source) de la télécommande pour selectionner le mode « Digital Audio In »

5. Si le son n'est pas émis, vérifie à nouveau la connexion du cable HDMI.
6. Utilisez les touches de volume de la télécommande du téléviseur pour changer le volume de la Soundbar.

REMARQUES

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC (Canal de return audio) à la Soundbar à l'aide d'un cable HDMI, vous pouvez transmettre les données video et audio numériques sans qu'il ne soit nécessaire de connecter un cable optique séparé.
• Nous recommendons l'utilisation d'un cable HDMI sans noyau, si possible. Si vous utilisez un cable avec un noyau,CHOISSEZ-en un de diametre inférieur a 14 mm.
• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge ARC.
• Lorsque le son d'un canal de diffusion est encodé en Dolby Digital et que le format audio de la sortie numérique « Format de sortie audio numérique » de votre téléviseur est réglé sur PCM, nous vous recommendons d'ajuster le réglage sur Dolby Digital. Modifier ce réglage sur le téléviseur vous permettra d'obtenir un son de toute valeur qualité. (Il est possible que le menu TV utilise différents mots pour Dolby Digital et PCM en fonction du fabricant du téléviseur.)

Méthode 2. Connexion à l'aide d'un cable optique

Liste de vérifications préalables à la connexion

• Lorsqu'un cable HDMI et un cable optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un cable optique et que les bornes sont dotées d'un cache, voirlez à retarder les caches.

Indicateur à LED

Allumé en blanc → Éteint

« Digital Audio In »

1. Vérifiez que le téléviseur et la Soundbar sont éteints, puis connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL du téléviseur à l'aide du cable optique (non fourni), comme indiqué sur la figure.
2. Allumez la Soundbar et le téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis selectionné le mode « Digital Audio In »
4. Le son du téléviseur est émis par la Soundbar.

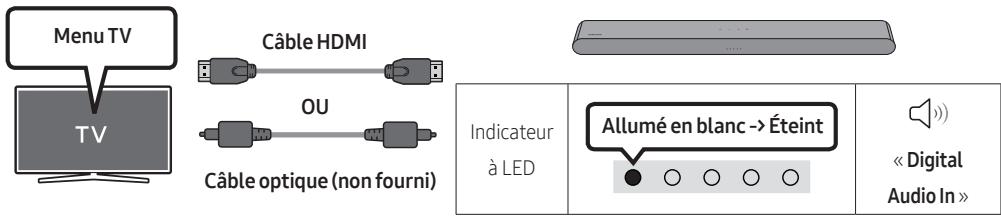

Utilisation de la fonction Q-Symphony

Pour Q-Symphony, la Soundbar se synchronise avec un téléviseur Samsung pour diffuser le son via deux péripériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu «TV+Soundbar» apparaît dans le menu Sortie son du téléviseur. Sélectionnez le menu correspondant.

• Exemple de menu TV: TV + [AV] Soundbar Nom de série (HDMI)

REMARQUES

• Il peut fonctionner selon le codec pris en charge par le téléviseur.
• Cette fonction n'est prise en charge que lorsque le cable HDMI ou le cable optique (non fourni) est connecté.
• Le message affiché peut différer selon le modèle de téléviseur.
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

06 CONNEXION SANS FIL AVEC LE TÉLEVISEUR

Connexion via Bluetooth

Lorsqu'un téléviseur Samsung TV est connecté via Bluetooth, vous pouvez profiter d'un son stéreo sans le casse-tête du câblage.

Seul un télévisuer Samsung TV peut être connecté à la fois.
- Seul un téléviseur Samsung TV prénant en charge la fonction Bluetooth peut être connecté. Vérifiez les specifications de votre téléviseur.

Connexion initiale

1. Appuyez sur la touche PAIR sur la télécommande de la Soundbar ou appuyez sur la touche

(Source) sur le panneau supérieur de la Soundbar pour passer en mode « Bluetooth ».

Touché de jumelage Bluetooth	Indicateur à LED
OU En mode « Bluetooth »	Rouge → Vert → Clignotement bleu Jumelage en cours • Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
	« Prêt pour connexion Bluetooth. »

Sélectionnez le mode Bluetooth sur le téléviseur Samsung TV.

(p. ex. Accueil (n)) Menu Paramètres (e) Tous les paramètres (e) Son Sortie son Listé des haut-parleurs Bluetooth [AV] Soundbar S5B-Series (Bluetooth))

1. Sélectionnez « [AV] Soundbar S5B-Series » à partir de la liste presente sur l'écran du téléviseur. Pour toute Soundbar disponible, le message « Appariement nécessaire » ou « Apparié » apparaît sur la liste des appareils Bluetooth du téléviseur. Pour connecter le téléviseur Samsung TV à la Soundbar, Sélectionnez le message, puis établitsez une connexion.

2. Vous pouze à présent profiter du son du téléviseur Samsung TV à partir de la Soundbar.

3. S'il existe un journal de connexion entre la Soundbar et le téléviseur Samsung, la Soundbar sera automatiquement connectée en changeant son mode sur « Bluetooth ».

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (p.ex., une [AV] Soundbar S5B-Series) deja présente dans la liste des enceintes du téléviseur Samsung TV, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la Soundbar et du téléviseur Samsung TV

Appuyez sur la touche (Source) sur le panneau supérieur ou sur la télécommande pour selectionner un autre mode que « Bluetooth ».

• La déconnexion prend un certain temps, car le téléviseur Samsung TV doit receivevoir une réponse de la part de la Soundbar.

(Le temps requis peut varier selon le modèle du téléviseur Samsung TV.)

Activation/Désactivation de la connexion auto au téléviseur

Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche

Gaughe sur la télécommande pendant 5 secondes avec la Soundbar en mode « Bluetooth Ready »

(Commutez Activé → Désactivé)

Touchche Gauche	Indicateur à LED
5 Sec	Clignotement cyan X1 Activé (par défaut)	Clignotement rouge X1 Déactivé
Bluetooth Ready	Commutation activation → désactivation

Remarques concernant la connexion Bluetooth

• Placez un nouvel apparéil à une distance inférieure à 1 m de la Soundbar pour établier la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'eteint automatiquement après 20 minutes passées en mode Prêt.

• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établitse aucune connexion sous certaines circonstances :

• En présence d'un fort champ électromagnétique autour de la Soundbar.

• Si plusieurs apparéls Bluetooth ou plus sont jumelés simultanément avec la Soundbar.

• Si l'appareil Bluetooth est eteint, déplace ou qu'un dysfonctionnement survient.

• Les apparêls électroniques peuvent cause des interférences radio. Les apparêls qui générent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des apparêls LAN sans fil, etc.).

07 CONNEXION D'UN APPAREIL EXTERNE

Connexion à l'aide d'un cable optique

1. Vérifiez que l'appareil externe et la Soundbar sont éteints, et connectez le port DIGITAL AUDIO IN (OPTICAL) et le port de sortie OPTICAL de l'appareil externe à l'aide du cable optique (non fourni), comme indiqué sur la figure.
2. Allumez La Soundbar et l'appareil externe.
3. Sélectionnéz le mode « Digital Audio In » en appuyant sur le bouton (Source) Situé sur le panneau frontal ou sur la télécommande.
4. Le son de l'appareil externe est émis par la Soundbar.

08 Connexion D'UN PEPIPHÉRIQUE DE STOCKAGE USB

Vou puez lire des fichiers musicaux situés sur les périhériques de stockage USB via la Soundbar.

1. Connectez la clé USB à la Soundbar à l'aide du cable adaptateur USB comme indiqué ci-dessus.

2. Le cable adaptateur Micro-USB vers USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

3. Appuyez sur la touche (Source) du panneau supérieur ou de la télécommande, puis selectionné le mode « USB »

4. Lisez des fichiers musicaux depuis le périhérique de stockage USB via la Soundbar.

5. La Soundbar s'esteint automatiquement (Auto Power Down) si aucun périhérique USB n'a été connecté pendant plus de 20 minutes.

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer2	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 1 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 2 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 2.5 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
*.wma	Wave_Style_MSAudio1	16 ~ 48 kHz	56 ~ 128 kbps
	Wave_Style_MSAudio2	16 ~ 48 kHz	56 ~ 128 kbps
*.aac	AAC	16 ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 kHz	128 ~ 192 kbps 5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 kHz	48 ~ 64 kbps 5,1 canaux 160 kbps
*.wav	-	16 ~ 48 kHz	jusqu'à 3000 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 ~ 48 kHz	50 ~ 500 kbps

• Si vous pérIPHERique USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à acceder à vos fichiers et à les lancer.
• La Soundbar ne prend en charge que les péripériques USB avec des systèmes de fichiers FAT16 (~2 Go), FAT32 (~2 To) ou NTFS (~2 To).

09 CONNEXION D'UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un apparéil mobile est connecté via Bluetooth, vous pouvez profiter d'un son stéreo sans le casse-tête du câblage.

• Lorsque vous connectez un apparéil Bluetoothdéjà jumelé et que la Soundbar est étée, celle-ci allume automatiquement.

Apparel mobile

Connexion initiale

• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, Veillez à ce que l'appareil soit à une distance inférieure à 1 m de la Soundbar.
• Appuyez sur la touche PAIR sur la télécommande de la Soundbar ou appuyez sur la touche

(SOURCE) sur le panneau supérieur de la Soundbar pour passer en mode « Bluetooth »

Touché de jumelage Bluetooth	Indicateur à LED
OU En mode « Bluetooth »	Rouge → Vert → Clignotement bleu Jumelage en cours • Jusqu'à ce que l'appairage soit terminé, la LED multicolore sur la Soundbar change comme suit Rouge → Vert → Bleu.
	« Ready to connect via Bluetooth. »

1. Sur votre apparéil, sélectionné « [AV] Samsung Soundbar S5B-Series » à partir de la liste qui apparaît.
2. Lisez des fichiers musicaux sur l'appareil connecté via Bluetooth à partir de la Soundbar.

Si la connexion avec l'appareil échoue

• Si vous possédez une Soundbar (par ex, « [AV] Samsung Soundbar S5B-Series ») déjà présente dans la liste des enceintes de l'appareil mobile, supprimez-la.
• Répétez les étapes 1 et 2.

Remarques concernant la connexion Bluetooth

• Placez un nouvel apparéil à une distance inférieure à 1 m de la Soundbar pour étabir la connexion par le biais de la communication Bluetooth.
• Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>.
• La Soundbar s'eteint automatiquement après 20 minutes passées en mode Prêt.

• Il est possible que la Soundbar n'effectue aucune recherche Bluetooth ou n'établitse aucune connexion sous certaines circonstances :

• En présence d'un fort champ électromagnétique autour de la Soundbar.

• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.

• Si l'appareil Bluetooth est eteint, déplace ou qu'un dysfonctionnement survient.

• Les apparêls électroniques peuvent cause des interférences radio. Les apparêls qui généré des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar (par ex. des micro-ondes, des apparêls LAN sans fil, etc.).

• La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Ne connectez qu'à un apparéil Bluetooth prénant en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter la Soundbar à un apparéil Bluetooth ne prénant en charge que la fonction HF (Hands Free).
• Lorsque vous connectez la Soundbar à un apparéil Bluetooth, placez-les le plus après possible l'un de l'autre.
• Plus la Soundbar et l'appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise. La connexion Bluetooth peut se rompre lorsque les-appareils sont hors de portée.
• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.

• Un apparéil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes :

• Lorsque le boîtier est en contact avec l'émetteur-recepteur de signaux sur le dispositif Bluetooth ou la Soundbar

• Dans les coins ou lorsqu'il y a un obstacle à proximité, tel qu'un mur ou une cloison, où des changements électriques peuvent se produit.
• Lorsqu'il est exposé à des interférences radio par d'autres produits fonctionnant sur les mêmes plages de fréquences, tels que les équipements Médicaux, les jours à micro-ondes et les dispositifs LAN sans fil.

• Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du son même lorsque les-appareils se trouvent à portée.

• Notez que la Soundbar ne peut pas etre jumelée avec d'autres apparéils Bluetooth pendant l'utilisation de l'option Bluetooth.

• Cet apparéil sans fil peut cause des interférences électriques lors de son fonctionnement.

Activation/Désactivation de Bluetooth Power

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enforcée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. Levoyant LED multicolore de la Soundbar clignote en « Cyan »

Touche SOUND MODE	Indicateur à LED
5 Sec Sound MODE	Clignotement cyan X1 Activé (par défaut)	Clignotement rouge X1 Déactivé
Activation/ Déactivation de Bluetooth Power	Commutation activation → désactivation

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vou pouve déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Si La Soundbar est déconnectée du dispositif Bluetooth, levoyant LED multicolore de la Soundbar clignote en « Rouge » trois fois.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche (Source) sur le panneau supérieur ou sur la télécommande pour selectionner un autre mode que « Bluetooth ».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit receiveoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)

Il est possible de connecter la Soundbar à 2 apparecs Bluetooth à la fois.

Appareil Bluetooth A

Appareil Bluetooth B

Activation/Désactivation de la connexion auto au téléviseur

1. Appuyez sur la touche PAIR pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est eteinte.
2. Levoyant LED multicolore de la Soundbar clignote en « Cyan »

Touch de jumelage Bluetooth	Indicateur à LED
En étant en mode veille	Clignotement cyan X1 Multiconnexion activée (par défaut)	Clignotement rouge X1 Multiconnexion désactivée

1. Connectez la Soundbar jusqu'à deux apparéils Bluetooth. (Voir page 26)
2. Lisez de la musique à partir de l'un des apparciels Bluetooth connectés lorsque deux apparciels sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth « B » alors que la lecture est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/ mise en pause sur l'appareil « A »
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

Comment coupler plusieurs appeareils à la Soundbar

1. Allumez la Soundbar.
2. En mode « Bluetooth » seulement, appuyez sur le bouton (Source) sur le dessus de la Soundbar pendant plus de 5 secondes pour que celle-ci entre en mode « Bluetooth Pairing», puis sur l'appareil Bluetooth, activez le Bluetooth et selectionnez la Soundbar dans la liste des appareils disponibles. Cette dernière se connectera automatiquement à l'appareil Bluetooth.
3. Un 2e apparéil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même méthode.

Si vous tentez de connecter un 3e apparéil, un apparéil connecté qui ne produit pas d'audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.

1. En utilisant la même méthode, vous pouvez coupler jusqu'à 8 apparéils Bluetooth, mais绝大部分 les 2 derniers resteront connectés à la Soundbar en même temps.

REMARQUES

• Connectez la Soundbar jusqu'à deux apparéils Bluetooth.
• Lisez de la musique à partir de l'un des apparciels Bluetooth connectés lorsque deux apparciels sont connectés.
• Si la lecture de musique est lancée à partir de l'appareil Bluetooth « B » alors qu'elle est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/ mise en pause sur l'appareil « A».
• Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.
• La commutation entre les appareils peut être activée par une notification ou une alarme sur certains appareils.
• Certains appareils ne prennant pas en charge la multiconnexion Bluetooth.
• Le mode « Bluetooth Pairing » s'arrête lorsqu'aucun apparéil n'est jumé dans les 3 minutes.
• La commutation entre des appareils peut prendre environ 7 secondes sur certaines applications.
• Si vous essayez de connecter un 3e apparéil Bluetooth, l' apparéil A ou B sera déconnecté. (L' apparéil qui n'est pas en cours de lecture sera déconnecté.)
• 1 seule TV Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.
• La Soundbar se déconnecte des appareils Bluetooth si elle recoit une demande de connexion d'une TV Samsung.

Utilisation de la fonction Tap Sound

Appuyez sur la Soundbar avec votre apparéil mobile pour dire l'audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile.
• Cette fonction est uniquement compatible avec les apparciels mobiles Samsung sous Android 8.1 ou supérieur.

1. Activez la fonction Tap Sound sur votre apparéil mobile.

2. Pour plus de détails sur la façon d'activer la fonction, reportez-vous à « Activation de la fonction Tap Sound » ci-dessous.

3. Appuyez sur la Soundbar avec votre apparéil mobile. Sélectionnez « Démarrer » dans la fenêtre de message affichée.

Une connexion est établie entre l'appareil mobile et la Soundbar via Bluetooth.

1. Lisez l'audio contenu dans l'appareil mobile via la Soundbar.

2. Cette fonction permet de connecter un apparéil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produit lorsqu'el apparéil touche la Soundbar.
   Assurez-vous que l'appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l'appareil mobile risquerait d'être rayé ou endommagé.

3. Il est recommendé de recouvrir l'appareil mobile d'une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.
4. Pour utiliser cette fonction, mettez à jour l'application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l'application.

Activation de la fonction Tap Sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, exécutez l'application SmartThings.
2. Sélectionnez ( => ) dans l'écran d'application SmartThings affché sur l'appareil mobile.
3. Placez « Tap View, Tap Sound » sur Activé pour permettre à la fonction de semettre en marche lorsqu'un apparéil mobile est en mouvement à proximité de la Soundbar.

REMARQUES

• Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne se met pas en marche.
• La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante de la Soundbar.

10 INSTALLATION DE LA FIXATION MURALE

Mesures de sécurité relatives à l'installation

• Installez uniquement la Soundbar sur un mur vertical.
• N'installez pas la Soundbar dans un endroit chaud ou humide.
• Vérifiez que le mur est assez résistant pour soutenir le poids du produit. Si ce n'est pas le cas, consolidez le mur ou désisissez un autre point d'installation.
• Achetez et utilisez uniquement les vis de fixation et les dispositifs d'ancrage adaptés au type de mur que vous avez besoin (mur en plâtre, en acier, en bois, etc.). Si possible, fixez les vis du support dans les montants du mur.
• Achetez les vis de montage de fixation murale adaptations au type et à l'épaissur du mur sur lequel vous souhaitez installer la Soundbar.

Diametre:M5
- Longueur: 35 mm ou plus selon nos recommendations.

• Connectez des cables de l'unité aux apparciels externes avant de proceder à l'installation murale de la Soundbar.
  Veiliez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procédér à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation murale

Guide de fixation murale

X2

X2
(M4 x L10)

Vis de fixation
Vis

Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être déneau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

3cm ou plus

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre télévisueur (si vous fixez la Soundbar sous votre télévisueur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

2. Si vous ne fixez pas la Soundbar sous un téléviseur, place la Ligne centrale au centre de la zone d'installation.

1. Utilisez un stylo pour marquer les positions des trous et retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

2. Si les marques ne correspondent pas aux positions des poteaux muraux, voirlez à insérer les ancrages appropriés dans les troux avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trouxs suffisamment larges pour les accueillir.

3. Enforcez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installéz les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la Soundbar

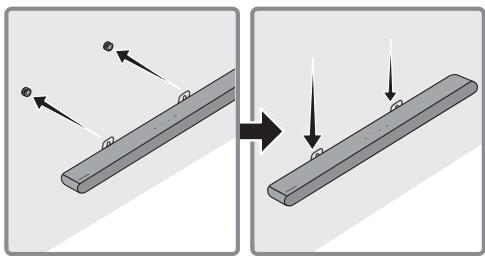

1. Installes la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

2. Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

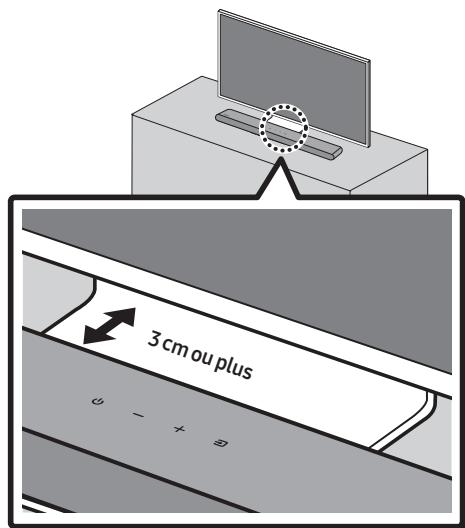

11 INSTALLATION DE LA SOUNDBAR DEVANT LE TÉLÉVISEUR

Installez le centre de la Soundbar avec le centre du téléviseur comme illustré sur l'image.

Placez la Soundbar à au moins 3 cm du téléviseur.

REMARQUES

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.
• Un écarts insuffisant par rapport au téléviseur peut entraîner des problèmes acoustiques.

12 MISEÀ JOUR DU LOGICIEL

Important: après la mise à niveau, conservez les paramètres d'origine.

1. Connectez une clé USB au port USB de votre ordinateur.
   Important : assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. S'il y en a, cela risque de faire échouer la mise à jour du micrologiciel.
2. Accédez au site (samsung.com) → Sélectionnez Entrez le numéro de modulo, puis saisisse le modulo de votre Soundbar. Sélectionnez manuels et télécharges, puis téléchargez le dernier fichier de mise à jour.
3. Sauvegardez le logiciel télécharge sur une clé USB et selectionnez « Extraire ici » pour décompresser le dossier.

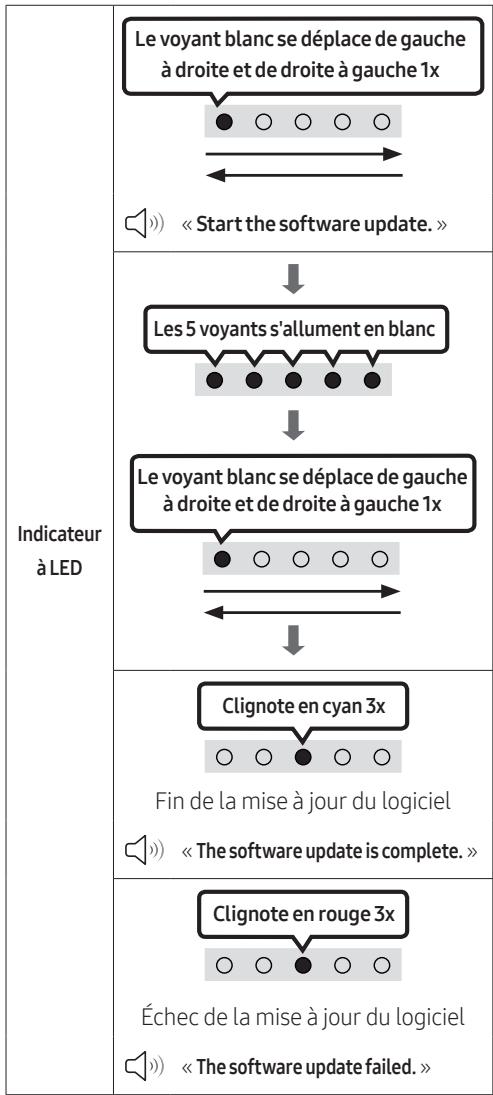

4. Allumez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port femelle d'un cable adaptateur Micro-USB. Branchez le cable au port USB de la Soundbar.

5. Insérez le connecteur USB dans la Soundbar et/passez sur la source USB. Le logiciel se met à jour automatiquement et s'achève en 2 minutes. Pendant le processus de mise à jour, les 5 voyants LED commencent à clignoter en boucle, puis restent allumés en blanc, et enfin clignotent à nouveau en boucle. Une fois la mise à jour terminée, levoyant cyan clignote 3 fois et la Soundbar redémarre automatiquement.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez executer à nouveau la mise à jour.

Si le clignotement de séquence LED n'est pas affché

1. Éteignez la Soundbar, déconnectez et ensuite reconnectpez le péripérisque de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le pérophérique de stockage.
• N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.

• Àprous la mise à niveau, conservez les paramètres d'origine (volume, champ sonore, etc.).

• Une fois la mise à jour du microprogramme terminée, la Soundbar s'allume automatiquement et l'interface vocale s'active. Si la mise à jour du logiciel échoue, contrôle si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

Réinitialisation

Avec la Soundbar activée, maintenez les touches - + (Volume) situées sur le boîtier enforcées simultanément pendant au moins 5 secondes. L'affichage LED change comme indiqué cï-dessous, puis la Soundbar est réinitialisée.

ATTENTION

• Tous les réglages de la Soundbar sont réinitialisés. Veillez à n'effectuer cette opération que lorsque la réinitialisation est nécessaire.

13 DÉPANNAGE

Avant de contacter l'assistance, veuillez dire ce qui suit.

La Soundbar ne s'allume pas.

Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

Retirez le cordon d'alimentation, puis insérez-le à nouveau.
Mettez l'appareil externe hors tension, puis sous tension, et reessayez.
En l'absence de signal, la Soundbar s'esteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 9.)

La télécommande ne fonctionne pas.

Pointez la telecommande directement vers la Soundbar.
Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet,aucun son.

Le volume de la Soundbar est trop bas ou a eté mis en sourdine. Réglez le volume.
Si un apparéil externe (STB, apparéil Bluetooth, apparéil mobile, etc.) est connecté, réglez le volume de l' apparéil externe.
→ Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil () Menu Paramètres () Tous les paramètres () Son Sortie son Sélectionnez la Soundbar)
La connexion du cable à la Soundbar peut ne pas être desserrée. Débranche le cable et connectez-le de nouveau.
→ Débranchez complètement le cordon d'alimentation, reconnectectez-le, puis allumez l'alimentation.
→ Initialisez l'appareil et reessayez. (Voir page 36.)

Si le téléviseur n'est pas connecté via HDMI (ARC).

Vérifiez si le cable HDMI est correctement connecté à laborne ARC. (Voir page 17.)
La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar.
Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Télévisur Samsung : Accueil () Menu Paramètres (念) Tous les paramètres (念) Connexion Gestionnaire de périhériques externes Anynet+ (HDMI-CEC) ALLUMÉ)

La Soundbar ne se connecte pas via Bluetooth.

Lors de la connexion d'un nouvel appariel, passes en mode jumelage Bluetooth pour établier la connexion. (Maintenez la touche PAIR de la télécommande ou la touche (Source) située sur le boîtier de la Soundbar enforcée pendant au moins 5 secondes.)
Si la Soundbar est connectée à un autre apparéil, déconnectez d'abord cet apparéil pour changer d' apparéil.
Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung: Accueil () Menu Paramètres () Tous les paramètres () Son Sortie son Listedes haut-parleurs Bluetooth)
→ Débranchez puis reconnectez la fiche d'alimentation, et réessayez.
→ Initialisez l'appareil et reessayez. (Voir page 36.)

Le son se coupe lors d'une connexion via Bluetooth.

Si vous appeareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.
Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion Bluetooth ne fonctionne pas.

Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez.
Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section "La Soundbar ne se connecte pas via Bluetooth.")
Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent.
→ Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section "Le son se coupe lors d'une connexion via Bluetooth."

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→ Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

14 LICENCE

Dolby AUDIO

• Ce produit ne prend pas en charge Dolby Atmos®.

dt

Pour envoyer des questions et des demandes concernant des logiciels libres, contactez Samsung Open Source

(http://opensource.samsung.com)

16 REMARQUE IMPORTANTEÀ PROPOS DU SERVICE

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparance du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants:

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectuee).

17 SPECIFICATIONS ET GUIDE

Spécifications

Nom du modèle	HW-S50B / HW-S56B
USB	5V/0,5A
Poids	2,4 kg
Dimensions (L x H x P)	670,0 x 62,3 x 105,0 mm
Plage de températures en fonctionnement	+5°C à +35°C
Plage d'humidité en fonctionnement	10 % ~ 75 %
AMPLIFICATEUR Puisance de sortie nominale	(30W x 2) + (30W x 2) + 20W
Formats de lecture pris en charge DTS, Dolby® Digital (Le son DTS Virtual Surround est lu au format DTS.)	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS, DTS Virtual:X
PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL	La puissance de transmission est de 9 dBm.
Consommation électrique totale en veille (W)	0,5W
Bluetooth Méthode de déactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.

Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni.

Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle.

Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reférence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations reglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

RÉGEMENT (UE) 2019/1782 DE LA COMMISSION

Exigences d'écoconception applicables aux sources d'alimentation externe :

www.samsung.com/global/ecodesign_component

Importante: après l'aggiornamento,mantere le

Ligar à corrente élétrica

Piezimes par Bluetooth savienojumu

Piezimes par Bluetooth savienojumu
