HW-S50B - Soundbar SAMSUNG - Gratis brugsanvisning og manual

Produkttype	Soundbar
Mærke	Samsung
Model	HW-S50B
Mål (B x H x D)	670,0 x 62,3 x 105,0 mm
Vægt	2,4 kg
Strømforsyning	AC/DC-adapter 19 V
Strømforbrug i standby	0,5 W
Nominel udgangseffekt	(30 W x 2) + (30 W x 2) + 20 W
Understøttede lydformater	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Tilslutningsmuligheder	HDMI ARC, optisk, Bluetooth, USB (5V/0,5A)
Lydtilstande	DTS Virtual:X, Standard, Music, Game, Adaptive Sound
Særlige funktioner	Q-Symphony (med Samsung TV), Tap Sound, Bluetooth Power, Bluetooth-multiforbindelse (2 enheder)
Vedligeholdelse og rengøring	Brug en blød, tør klud. Brug ikke kemikalier.
Sikkerhed	Åbn ikke kabinettet, undgå fugt, tag stikket ud under tordenvejr, bloker ikke ventilationsåbningerne
Reservedele og reparerbarhed	Ingen reservedele, der kan repareres af brugeren. Kontakt kvalificeret servicepersonale.
Generelle oplysninger	Driftstemperatur: +5°C til +35°C; fugtighed: 10 % ~ 75 %

Ofte stillede spørgsmål - HW-S50B SAMSUNG

Hvordan tilslutter jeg soundbaren til mit fjernsyn?

Du kan tilslutte soundbaren til dit fjernsyn via HDMI (ARC) eller optisk kabel. Til HDMI-forbindelse skal du bruge et HDMI-kabel og tilslutte det til fjernsynets HDMI (ARC)-port og soundbarens HDMI-port. Til optisk forbindelse skal du bruge et optisk kabel mellem fjernsynets OPTICAL OUT-port og soundbarens DIGITAL AUDIO IN (OPTICAL)-port.

Hvordan parrer jeg soundbaren med min smartphone via Bluetooth?

Tryk på knappen PAIR på fjernbetjeningen eller på Kilde-knappen på soundbaren for at skifte til Bluetooth-tilstand. LED'en blinker rød, grøn og derefter blå. På din smartphone skal du aktivere Bluetooth og vælge 'AV Samsung Soundbar S5B-Series' på listen.

Hvorfor kommer der ikke lyd fra soundbaren?

Kontrollér, at soundbaren er tændt, og at lydstyrken ikke er slået fra. Sørg for, at den korrekte kilde er valgt (HDMI, optisk, Bluetooth). Hvis tilsluttet via HDMI ARC, skal du kontrollere, at fjernsynet er indstillet til 'Ekstern højttaler', og at Anynet+ (HDMI-CEC) er aktiveret i fjernsynets indstillinger.

Hvordan justerer jeg volumen på subwooferen?

Brug knappen WOOFER (Høj) på fjernbetjeningen til at justere basniveauet mellem -12 og +6 (eller -6 til +6 uden subwoofer). Tryk på knappen for at indstille til 0 (standard).

Kan jeg tilslutte soundbaren til to Bluetooth-enheder på samme tid?

Ja, soundbaren understøtter Bluetooth-multiforbindelse op til to enheder. Aktivér funktionen ved at holde PAIR-knappen nede i 5 sekunder, når soundbaren er slukket (cyan LED = aktiveret).

Hvordan opdaterer jeg softwaren på soundbaren?

Download den nyeste firmware fra Samsungs hjemmeside (samsung.com) og gem den på en tom USB-nøgle (FAT16/32/NTFS). Tilslut USB-nøglen til soundbarens USB-port via en Micro-USB-adapter, tænd soundbaren og vælg USB-kilden. Opdateringen starter automatisk og varer ca. 2 minutter. Afbryd ikke strømmen under opdateringen.

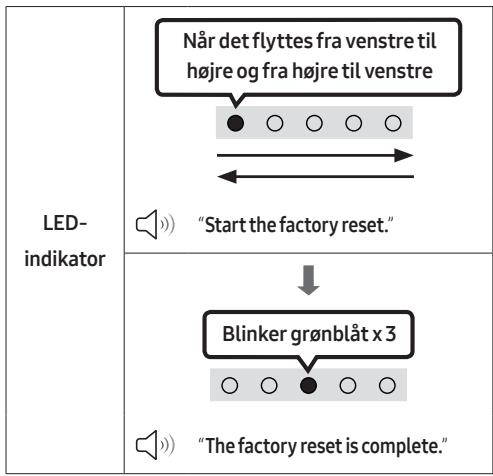

Hvordan nulstiller jeg soundbaren til fabriksindstillingerne?

Hold knapperne - og + (Lydstyrke) på soundbaren nede samtidigt i mindst 5 sekunder. LED'en angiver nulstilling, og soundbaren genstarter. Alle indstillinger slettes.

Kan jeg montere soundbaren på væggen?

Ja, brug den medfølgende vægmonteringsguide til at markere hullerne. Bor huller, indsæt rawlplugs (medfølger ikke) og skru monteringsskruerne fast. Monter vægbeslagene på soundbaren med M4xL10-skruer, og hæng derefter soundbaren på vægskruerne ved at skubbe den nedad.

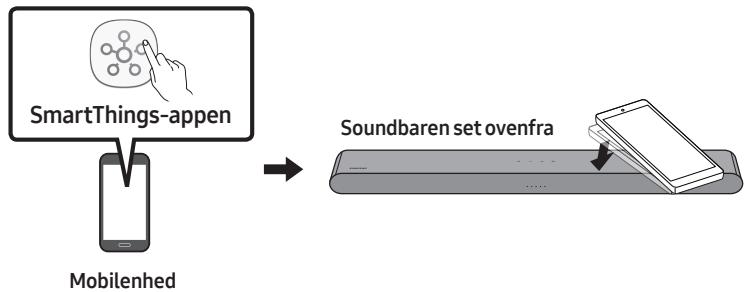

Hvordan bruger jeg Tap Sound-funktionen?

Denne funktion er kompatibel med Samsung-smartphones med Android 8.1 eller nyere. Aktivér den i SmartThings-appen (Tap View, Tap Sound). Tryk derefter let på soundbaren med din telefon for at starte Bluetooth-forbindelsen og afspille lyd.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér, at batterierne er indsat korrekt, og at de er nye. Peg fjernbetjeningen direkte mod soundbaren. Hvis problemet fortsætter, skal du udskifte batterierne med nye AAA-batterier.

BRUGSANVISNING HW-S50B SAMSUNG

Vedåtrykke på knappen kan du angi lydfunksjorden. Ønsket element kan justeres med Opp/Nedknappene. Den flerfargede LED-en blinker hvit hvir gang modusen endres.

LED- indicator	Blinker hvit X1 ○○●○○
	«Sync» → «Night mode» → «Voice enhancement»

Hvis LED-sekvensblinkingen\ ikke vises

Soundbar fungerer ikke som denposal.

Fjernkontrollen fungerer ikke.

Pek fjernkontrollen rett mot Soundbar.
Bytt ut batteriene med nye.

Hvis TV-en jegke er koblet til via HDMI (ARC).

Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side 17.)
Tilkobling er muligens/DDE malig pA grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.).Koble til Soundbar direkte.
→ HDMI-CEC er muligens/DDKE aktivert pTV-en. Sla pCA CEC pA TV-menyen. (Samsung-TV: Hjem () Meny Innst. () Alle innstlinger () Tilkobling Behandling av eksterne enheter Anynet+ (HDMI-CEC) PAA

Soundbar kobles ikke til via Bluetooth.

→ Nár du kobler til en ny enchet, bytt til Bluetooth-paring for tikkobling. (Trykk på
PAIR-knappen på fjernkontrollen ellertrykk på (Kilde)-knappen pinnfatningen i minst 5 sekunder.)
→ Hvis Soundbar er koblet til en annen enchet, kobler du fra encheten Först for Å bytte encheten.
Koble den til igjen etter at du har fjernet Bluetooth-høytalerlisten på encheten du vil koble til. (Samsung-TV: Hjem ( ) Meny Innst. ( ) Alle innstillinger ( ) Lyd Lydutgang Bluetooth-høytalerliste)
Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
→ Initialiser Produktet og prøv igjen. (Se side 36.)

Lyden blir borte nár den er koblet til via Bluetooth.

Soundbar slås ikke automatisk på Sammen med TV-en.

• Dette produktet støtter ikke Dolby Atmos®.

dt

(a) En reparator blir sendt ut til deg på din forresporsel og det ikke er=noe galt med produktet (dvs. du har ikke lest denne brukerhandboken).
(b) Du tar med deg encheten til et serviceverksted, og det ikke er=noe galt med produit (dvs. du har ikke lest denne brukerhändboken).

Du finner hele samsvarserklaeringen her: http://www.samsung.com. Gå til Stotte og angi modellnavnet.

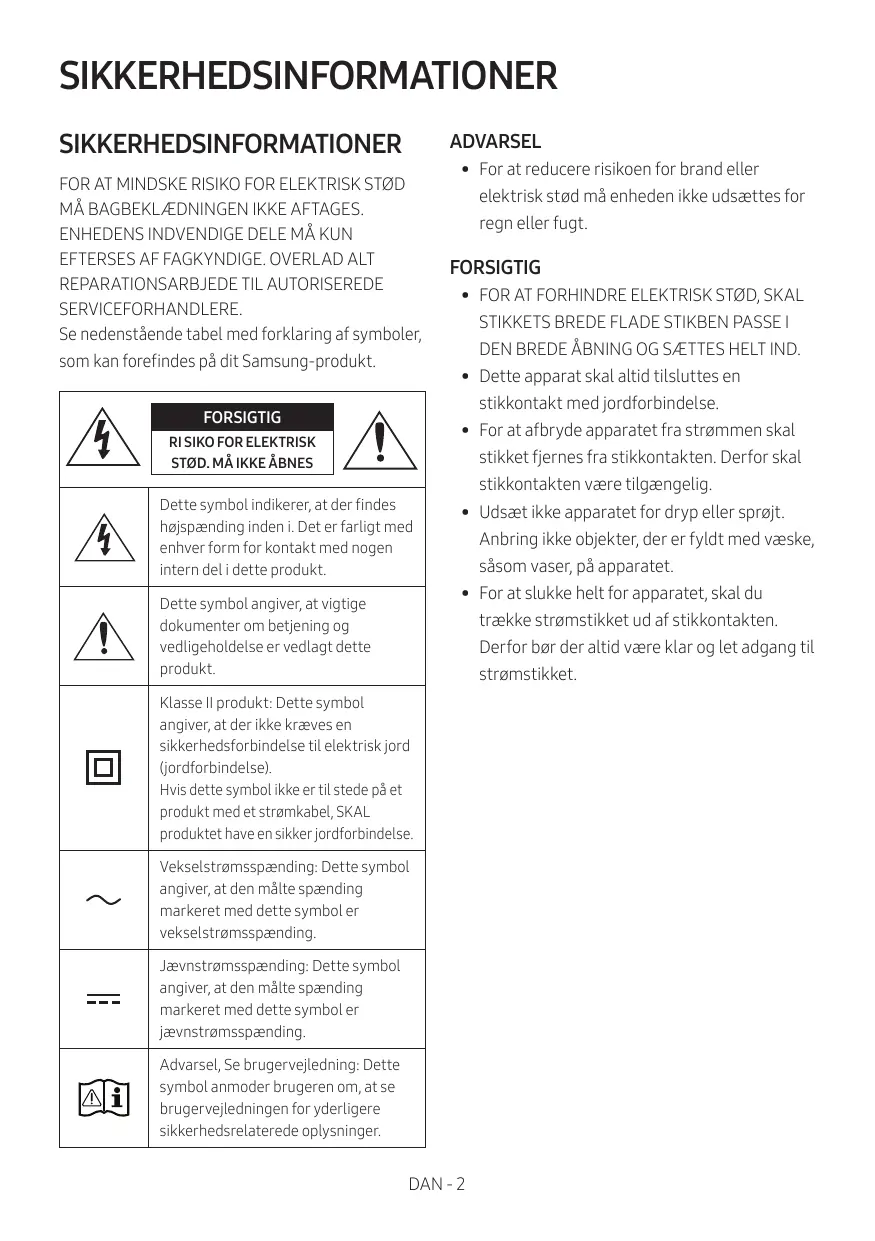

Se nedenstäende tabel med forsklaring af symboler, som kan forefindes på dit Samsung-produkt.

4	FORSIGTIG RI SIKO FORELEKTRISK STØD. MÅIKKE ÅBNES
5	Dette symbol indikerer, at der findes højspænding inden i. Det er farligt med enhver form for kontakt med nogen intern del i dette produit.
!	Dette symbol angiver, at vigtige dokumenter om betjening og vedligeholdelse er vedlagt dette produit.
	Klasse II produit: Dette symbol angiver, at der ikke kræves en sikkerhedsforbindelse til elektrisk jord (jordforbindelse). Hvis dette symbol ikke er til stede på et produit med et strømkabel, SKAL produitet have en sikker jordforbindelse.
~	Vekselstrømsspænding: Dette symbol angiver, at den@måltespænding markeret med dette symbol er vekselstrømsspænding.
=	Jævnstrømsspænding: Dette symbol angiver, at den@måltespænding markeret med dette symbol er jegnustrømsspænding.
i	Advarsel, Se brugervejledning: Dette symbol anmoder brugeren om, at se brugervejledningen for yderligere sikkerhedsrelaterede oplyninger.

ADVARSEL

• For at reducere risikoen for brand eller elektrisk stød må encheden ikke udsættes for regn eller fugrt.

FORSIGTIG

FOR AT FORHINDRE ELEKTRISK STØD, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SæTTES HELT IND.
- Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
- For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten vare tilgengelig.
- Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, sasom vaser, på apparatet.
- For at slukke welt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid ære klare og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden afprodukitet. Installer dit produkt vandret på et forsverligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7~10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enheden en konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.
2. Fjern stikket fra stikkontakten i tordenvejr. Strømspider pga. lyn kan beskadige enheden.
3. Udsæt ikke encheden for direkte sollys eller andre varmekilder. Dette kan medføre, at encheden overophedes og ikke fungerer korrekt.

4. Beskyt produit mod fugt (f.eks. fra vaser) og størk varme (f.eks. varm apparater) uller udsty, der skaber stærke magnetiske uller elektriske felter. Kobl strømkablet fra stikkontakten, hvis encheden ikke fungerer korrekt. Dit produit er ikke beregnet til commerciel anvendelse. Dette produit er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produit ell er din disk har æret opbevaret ved lave temperaturer. Hvis du transporterer encheden om vinteren, skal du vente ca. 2 timer, indtil den har opnæt rumtemperatur, inden du anvender den.

5. Batterierne, der anvendes i dette produit, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet iild. Batterierne mA ikke kortsluttes, adskilles aller overophedes.

FORSIGTIG: Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

INDHOLD

01 Kontrol af komponenterne 6
02 Produktoversigt 7

Soundbares frontpanel/overste panel 7
Soundbares bundpanel 8

03 Brug af fjernbetjening 9

Isaettelse af batterier forbrug af fjernbetjeningen (2 stk.AAA-batterier) 9
Sàdan bruger du fjernbetjeningen 9
Sadan bruges de skjulte knapper (knapper med flere functiomer) 14
Outputspecifikationer for de forskellige tilstande for lydeffekter 14
Indstille Soundbar-lyden med en tv'ets fjernbetjening 15

04 Sādan tilsluttes Soundbaren 16

Tilmutter elektrisk strøm 16
Tilslutning af det tradlse Samsung-baghjttalersæt og
Samsung-subwoofer til din Soundbar 16

05 Brug af kabelforbindelse til tv'et 17

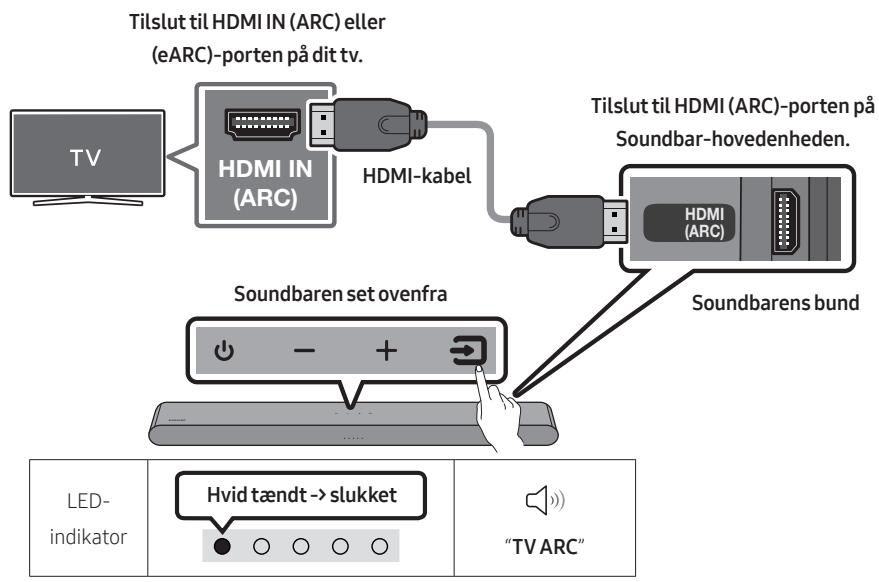

Metode 1. Tilslutting med en HDMI 17

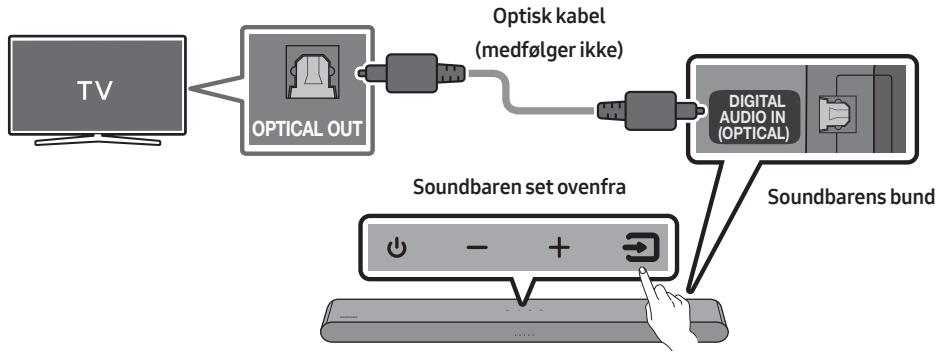

Metode 2. Tilsnutting ved brug af optisk kabel 19

06 Brug af tradløs forbindelse til tv'et 21

Forbindelse via Bluetooth 21

07 Tilslutting til en ekstern ench 23

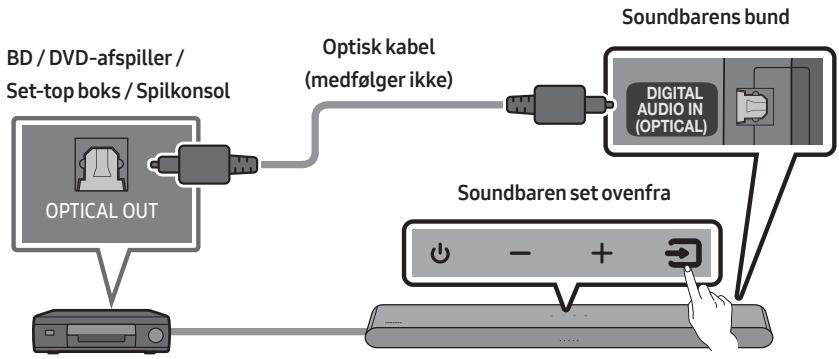

Tilslutning ved brug af optisk kabel 23

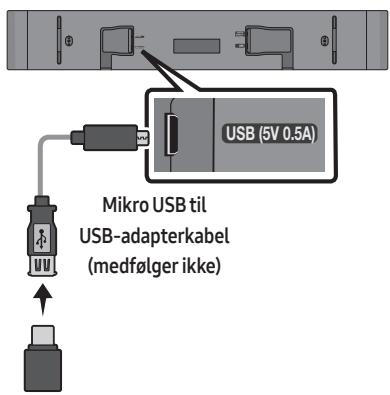

08 Tilslutning af en USB-lagerenhed 24
09 Tilslutting til en mobilenhed 26
Forbindelse via Bluetooth 26
Brug af Tap Sound 31

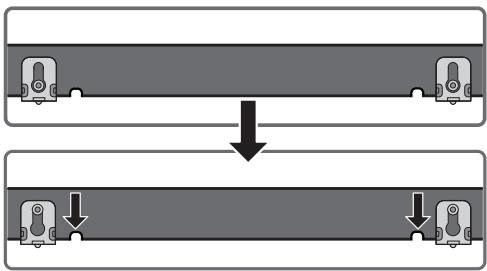

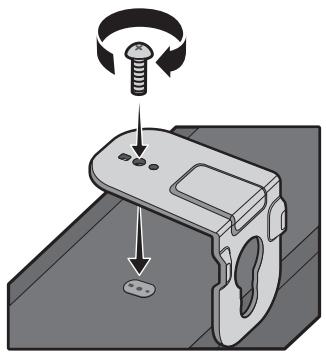

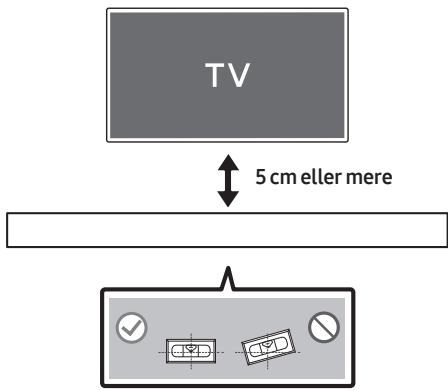

10 Installation af vægmonteringsenheden 32
Forhandsgregler ved installation 32
Vaegmenteringskomponenter 32

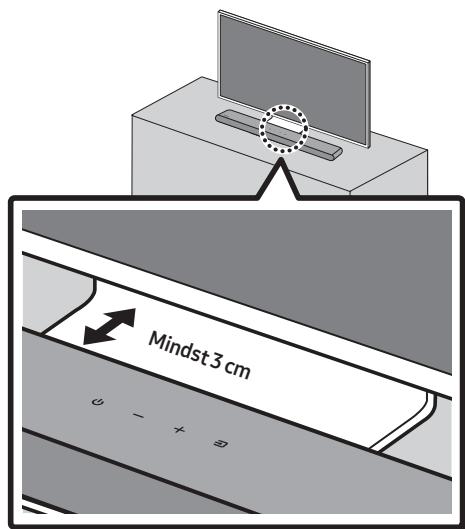

11 Installation of Soundbar foran tv 34
12 Softwareop-datering 35
Nulstilling 36
13 Fejlfinding 37
14 Licens 38
15 Bemærkning vedr. Open Source-licenses 39
16 Vigtig note om service 39
17 Specifikationer og vejledning 40
Specificationer 40

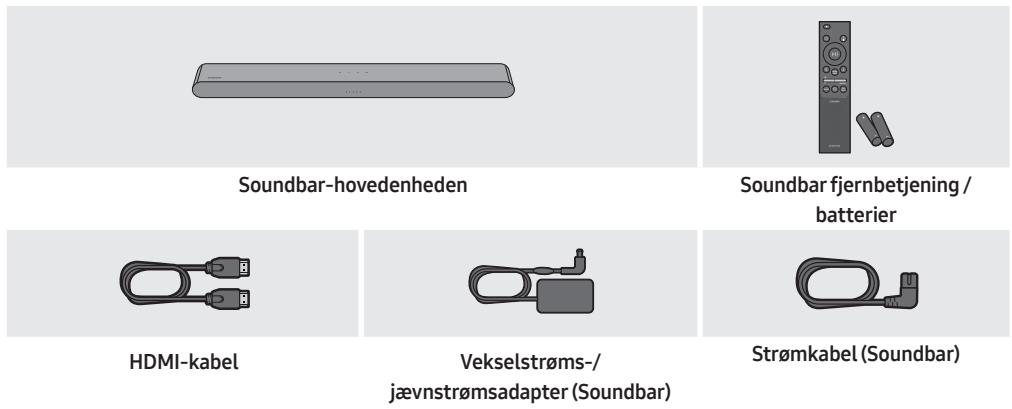

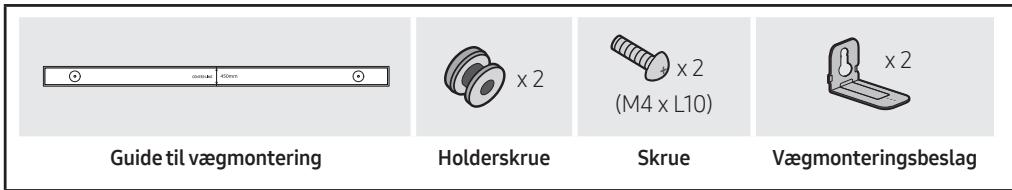

01 KONTROL AF KOMPONENTERNE

• Du kan finden flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Etiket: Undersiden af Soundbar-hovedenheden)
• Kontakt et Samsung-servicecenter aller Samsung-kundeservice for køb af ekstra componenter aller kabler.
• Se side 32 for yderligere oplysninger om vægmontering.
• Design og specificationer kan ændres.uden varsel.
• Udseende af tilbehør kan avfige lidt fra illustrationerne ovenfor.

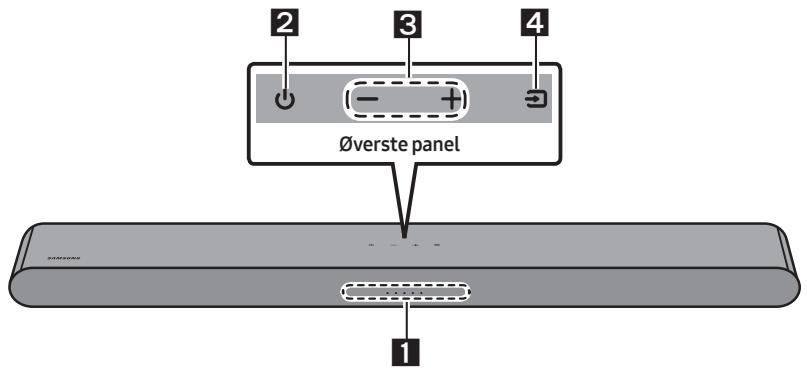

02 PRODUKTOVERSIGT

Soundbares frontpanel/overste panel

1	LED-indikator	LED-indikatoren blinker, lyser erller skifter farve afhängigt af Soundbaren aktuelle tilstand aller status. Farve på LED-indikatoren og antallet af lys indikerer den aktive tilstand som beskrevet nedenfor.
		W Hvid LED	W Hvid LED	M Flerfarvet LED	W Hvid LED	W Hvid LED
		• Det flerfarvede LED ændres til Hvid, Grønblåt, Grøn, Rød, Gul, Orange, Lilla, og Blå, afhängigt af tilstanden eller statussen.
2	Tænd/Sluk	Slukker og tænder for strømmen.
3	Lydstyrke	Indstiller lydstyrken.
4	Kilde	• Tryk på knappen (Kilde) for at skifte tilstanden. Hver gang du skifter tilstanden, lyser LED'en hvidt og slukkes derefter.
		LED-indikator	Hvid tændt -> slukket	Hvid tændt -> slukket	Hvid tændt -> slukket

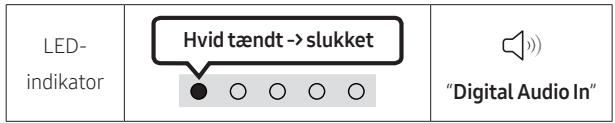

			"Digital Audio In" aller "TV ARC"	"Bluetooth"	"USB"

• När du tilslutter lysnetledningen, begynder strømknappen at fungere i 4 til 6 sekunder.
• Når du tænder for enheden, vil der være en forsinkelse på 4 til 5 sekunder, inden den producerer lyd.

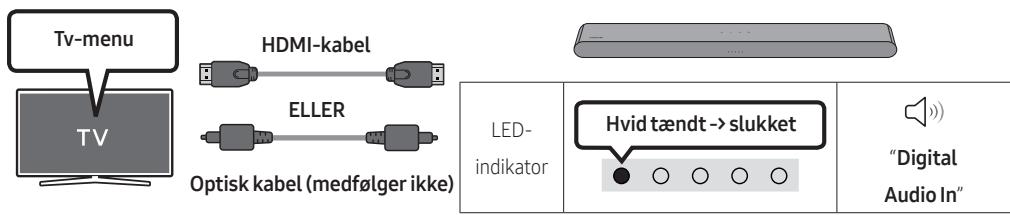

• Hvis du hører lyd fra bade tv'et og Soundbaren, gå til menuen Indstillinger for tv-lyden, og skift tv-højttaleren til Ekstern højttaler.

Soundbares bundpanel

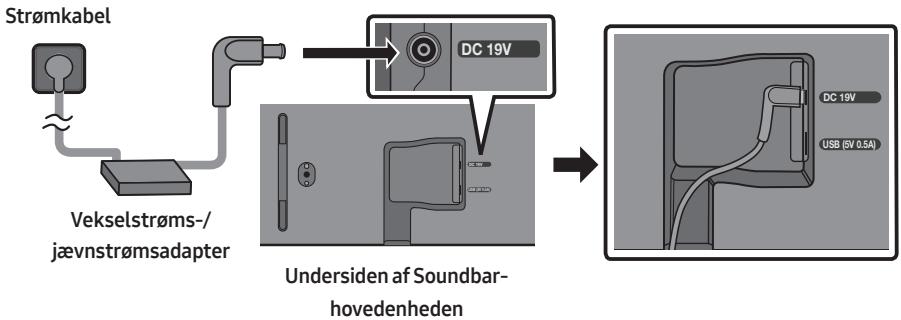

1	DC 19V (Strømforsyning ind) Tilslut AC/DC strømadapter.
2	USB (5V 0.5A) Tilslut en USB-enhed her for at afspille musikfiler på USB-enheden gennem Soundbar.
3	DIGITAL AUDIO IN (OPTICAL) Tilslut den digitale (optiske) udgang af en ekstern enched.
4	HDMI (ARC) Tilslut til HDMI (ARC)-stikket på et TV.

• Når du tager AC/DC-strømadapterens strømkabel ud af stikkontakten på væggen, skal du trække i stikket. Undlad at trække i solve kablet.
• Tilslut tidakdenne enched ellereAndrekomponentertil en stikkontakt,foralle forbindersermellem komponenter er komplette.

03 BRUG AFFJERNBETJENING

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier)

Skyd bagdækslet i retningen med pilen, indtil det er helt fjernet. Isæt 2 AAA-batterier (1,5 V) vendt i den rigtige polaritetsretning. Skyd bagdækslet tilbage på plads.

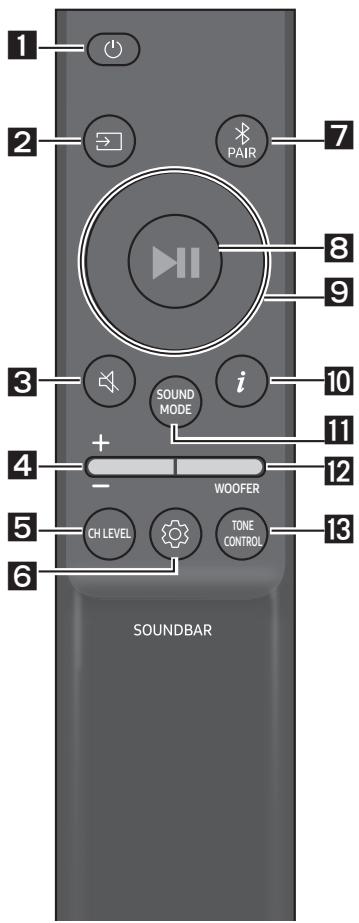

Sàdan bruger du fjernbetjeningen

1	Tænd/Sluk Slukker og tænder for Soundbaren.
	LED- indikator	Blinker grønblåt x 1 ○○●○○ Til	Blinker rødt x 3 ○○●○○ Fra
	· Funktionen Auto Power Down Enheden slukker automatisk i følgende situationer: - 1"Digital Audio In" eller "TV ARC" / "Bluetooth" / "USB" tilstand, hvis der ikke er nogen lydsignal i 20 minutes.
2	→(Kilde) Tryk for at ∀elege en kilde tilsluttet til Soundbaren.
3	←(Lydløs) Tryk på knappen←(Lydløs) for at deaktivere lyden. Tryk på knappen iven for at aktivere lyden.
	LED- indikator	Blinker X gentagne gange ○○○○●

Volumen

Skub knappen op ellrned for at justere lydstyrken.

LED- indicator

Hvid flyttes til hjre X1 ●○○○○ Lyd op

Hvid flyttes til venstre X1 ○○○○● Lyd ned

CH LEVEL

Nár du trykker på knappen, kan du justere lydstyrken for hver højttaler.

LED- indicator	Blinker hvid x1 ○○●○○
	"Centre Level"

• Hvis baghøjttalerne (sælges separat) er tilssluttet, understøtes indstillingen "Rear Level". Juster lydstyrken for "Rear Level" mellem -6 til +6 ved hjælp af knapperne Op/Ned.

(Lydstyring)

Tryk på dette knap for at indstille lydfunktionen. Den ønskede indstilling kan justeres ved hjælp af Op/ Ned knapperne. Hver gang tilstandenændres, blinker flerfarvet LED i hvidt.

LED- indicator	Blinker hvid x1 ○○●○○
	"Sync"→"Night mode"→"Voice enhancement"

• Hvis TV-billedet og lyden fra Soundbaren ikke er synkroniseret, skal du vælgne "Sync" i lydjusteringen, og derefter indstille lydforsinkelsen til mellem 0 og 300 millisekunder vha. Op/Ned knapper. (Ikke tilgængelig i "USB-" eller "Bluetooth-" tilstand.)
  "Sync"understogtes kun til visse Funktioner.
• "Night mode" og "Voice enhancement" understøttes ikke i "DTS Virtual:X"-lydtilstanden.
• "Night mode" er optimeret til aftenvisning, hvor indstillingerne er justeret, sá lydstyrken er skruet ned, men dialogen stadig er tydelig.
  "Voice enhancement" gør det lettere at høre talt dialog i film og på tv.

7 Band EQ

Tryk og hold knappen (Lydstyring) i ca. 5 sekunder for at justere lyden for hvert frekvensband. Du kan vælgemellem 150Hz , 300Hz , 600Hz , 1,2kHz , 2,5kHz , 5kHz og 10kHz med Venstre/Hjre knapperne, og alle kan justeres til en indstilling mellem -6 og +6 med Op/Ned knapper. (Sorg for, at Lydtilstanden er sat til "Standard".)

7 Band EQ
Tryk og hold på knappen (Lydstyring) i cirka 5 sekunder.	Brug den Venstre/Højre knap, og hvr knap+Sættes på en indstilling mellem -6 til+6.
"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

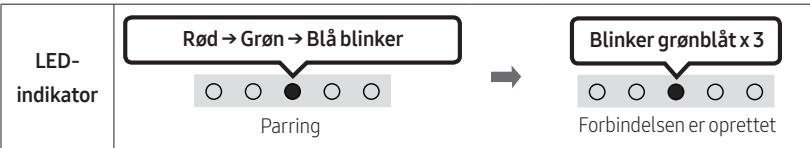

Bluetooth PAIR

Shift Soundbaren til Bluetooth-parringstilstand.

Nár du trykker på knappen, ændres LED-displayet som vist nedenfor.

• Indtil parringen er fuldført, skidtes flerfarvet LED som Rød Grøn Blå skiftevis.

8 | II (Afsip/Pause)

Du kan ogsa afspille erler sætte musik på pause ved at trykke på knappen i tilstanden "USB".

9 Op/Ned/Venstre/HoJre

Tryk på Op/Ned/Venstre/Højre på knappen for at vælg else indstille Funktioner.

Gentag

Hvis du skal bruge Funktionen Gentag i tilstanden "USB", skal du trykke på knappen Op.

Spring musik over

Tryk på knappen Højre for at vælgde den æste musikfil. Tryk på knappen Venstre for at vælgde den forrige musikfil.

• IDSET

Tryk på knappen Op, og hold den nede i 5 sekunder for at fuldfore ID SET (när der oprettes forbindelse til en tradløs subwoofer eller de tradløse baghøjttalere).

10 i(Info)

När der er trykket, vises hver tilstand. (Se side 7).

Tryk på dette knap for at vælgde den ønskede lydtilstand. Hver gang tilstanden ændres, blinker flerfarvet LED i hvidt. (Lydtilstanden kan variere alt after tv-modelllen).

Flot 3D-lyd fra ethvert lyd.

Standard

Sender den originale lyd.

Music

Giver mere naturlig og rumfyldende lyd til musikindhold.

Game

Giver stereoskopisk lyd for at fordybe dig i handlingen, mens du spiller.

Adaptive Sound

Analyser indholdet i realtid og giver automatisk det optimale lydfelt baseret på indholdets egenskaber.

• Bluetooth Power Til/Fra

Denne Funktion tænder automatisk for Soundbar, nær den modtager en anmodning om forbindelse fra et tidligere tilsluttet tvEller en tidligere tilsluttet Bluetooth enhed.

Indstillingen er som standard slaet Til.

• Hold knappen SOUND MODE inde i mindst 5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

• DRC (Dynamic Range Control) Til/Fra

Gör det muligt at anvende dynamisk områdekontrol på Dolby Digital-lydspor. Tryk og hold nede på knappen SOUND MODE i mere end fem sekunder, mens Soundbar er slæt fra for at slå DRC (Dynamic Range Control) til eller fra. Med DRC slæt til skrues der ned for hj lyd. (Lyden kan ∀e forvrænget).

SOUND MODE-knap	LED-indikator
5 Sec Sound Mode	Blinker grønblåt x 1 Til (standard)	Blinker rødt x 1 Fra
DRC Til/Fra	Slå til → Fra

WOOFER (BAS)-NIVEAU

Nár subwooferen er tilsluttet, skal du trykke knappen op eller ned for at justere wooferniveauet til -12 aller mellem -6 til +6. Nár subwooferen er frakoblet, skal du trykke knappen op eller ned for at justere basniveauet mellem -6 til +6. Du kan indstille wooferens (bas)lydstyrke til 0 (standard) ved at trykke på knappen (hvis Soundbar er tilsluttet den trådløse subwoofer (sælges separat)).

TONE CONTROL

När du trykker på knappen, kan du justere lydstyrken for diskant- eller baslyden. Den ønskete indstilling kan justeres ved hjælp af Op/Ned knapperne. (Denne Funktion er tilgængelig i alle lydtilstande undtagen "Standard"-tilstand).

LED- indicator	Blinker hvid x1 ○○●○○
	“Treble” → “Bass”

Sādan bruges de skjulte knapper (knapper med flere functioner)

Skjult knap		Referenceside
Knap på fjernbetjening	Funktion
WOOFER (Op)	TV-fjernbetjening til/fra	Side 15
Venstre	Automatisk tilslutning af TV til/fra	Side 22
Op	ID SET	Side 11
(Lydstyring)	7 Band EQ	Side 11
SOUND MODE	DRC Til/Fra	Side 12
	Bluetooth Power Til/Fra	Side 12
PAIR	Bluetooth Multiforbindelse Til/fra	Side 29

Outputspecifikationer for de forskellige tilstande for lydeffekter

• Det tradlse Samsung-baghjttalersæt og subwoofer kan købes separat.
  Hvis du vil købe et sæt eller subwooferen, skal du kontakte den forhandler, du købte Soundbar hos.

Indstille Soundbar-lyden med en tv'ets fjernbetjening

Indstil Soundbar-lyden med en tv'ets fjernbetjening.

• Denne Funktion kan kun bruges med IR fjernbetjeninger. Bluetooth fjernbetjeninger (fjernbetjeninger, der kræver parring) unterstøttes/DD.
• Indstil tv-hojttileren til Ekstern hojttaler for at brugeijke Funktion.
• Producenter, der understandetdenne Funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjernbetjening til/fra

1. Sluk for Soundbaren.
2. Tryk og hold WOOFER knappen i 5 sekunder.

Hver gang du skubber WOOFER knappen op og holder den i 5 sekunder, skiftes tilstanden i følgende rækkefolge: "Off-TV Remote" (Standardtilstand), "Samsung-TV Remote", "All-TV Remote".

Status på LED-indikatoren ændres hvver gang der ændres tilstanden, som vis nedenfor.

Knap på fjernbetjening	LED-indikator	Status
5 Sec	"Blinker rødt x1 "Off-TV Remote" (Standardtilstand)	Deaktiver TV-fjernbetjening.
5 Sec	"Blinker grønbåt x1 "Samsung-TV Remote"	Aktiver en Samsung TV's IR fjernbetjening.
5 Sec	"Blinker blåt x1 "All-TV Remote"	Aktiver en tredjeparts TV's IR fjernbetjening.

04 SÄDANTILSLUTTES SOUNDDBAREN

Brug de strømkomponenter, der er vist nedenfor, til at slutte din Soundbar til en stikkontakt i følgende rækkefølge:

• Du kan finde flere oplysninger om krævet strømforsyning og strømforbrug på produktetiketten.

(Etiket: Undersiden af Soundbar-hovedenheden)

1. Tilslut foprst strvmkablet til AC/DC-adapteren.

Tilslut AC/DC-adapteren (med strømkabel) til Soundbaren.

1. Sæt lysnetkablei vægkontakten.

BEMERKNINGER

• Hvis du tager stikket ud og tilslutter netledningen, nr produktet taendes, taendes Soundbaren automatisk.
• Sørg for at placere vekselstrøms-/jævnstrømsadapteren fladt på et bord eller på gulvet. Hvis vekselstrøms-/jævnstrømsadapteren placeres, på ledningerst stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og före til, at adapteren ikke fungerer korrekt.

Tilslutning af det tradlse Samsung-baghjttalersæt og Samsung-subwoofer til din Soundbar

Optimer til ægte trådløs surroundsound ved at slutte det trådløse Samsung-baghøjttalersæt (SWA-9100S, ælges separat) og den trådløse subwoofer (SWA-W510, ælges separat) til din Soundbar. Se brugervjedningen til det trådløse Samsung-baghøjttalersæt og den trådløse subwoofer for at få flere oplysninger om tilslutninger.

05 BRUG AF KABELFORINDELS TIL TV'ET

• Når både HDMI-kabet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• For at tilslutte HDMI-kablet mellem tv'et og Soundbaren skal du sorge for at tilslutte terminalerne mærket ARC. Ellers kan tv-lyden muligvis ikke sendes.
• Vi anbefaler at bruge et High-Speed HDMI Cable with Ethernet.

Tilslutining af tv'et, der understørter HDMI ARC (Audio Return Channel)

1. Nár Soundbaren og tv'et er slukket, skal du tilslutte HDMI-kabet som vist på billedet.
2. Slå Soundbaren og tv'et til.

3. Tv-lyder output fra Soundbar.

4. Hvis tv-lyden ikke er til output, skal du trykke på panelet på Soundbar eller på knappen
   (Kilde) på fjernbetjeningen for at vælg tilstanden "Digital Audio In".

5. När lyden ikke er output,kontroller HDMI-kabelforbindelsenigen.
6. Brug lydstyrkeknapperne på tv'ets fjernbetjening for atændre lydstyrken på Soundbaren.

BEMAERKNINGER

• Nár du tilslutter tv'et, der understands HTMLARC (Audio Return Channel) til Soundbaren med et HDMI-kabel, kan du overfreet de digitale video- og lyddata uden at tilslutte et separat optisk kabel.
• Vi anbefaler, at du bruger et tradløst HDMI-kabel, hvis muligt. Hvis du bruger et HDMI-kabel med kerne, skal du bruge et, hvis diameter er mindre end 14 mm.
• Denne Funktion er/DDiK tilgengelig, hvis HDMI-kablet/DDke understotter ARC.
• Nár lyden i en udsendelse er kodet i Dolby Digital og "Format for digital outputlyd" på dit tv er indstillet til PCM, anbefaler vi, at du ændrer indstillingen til Dolby Digital. Nár indstillingen på tv'et ændres, vil du opleve bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)

Metode 2. Tilslutning ved brug af optisk kabel

Checklist inden tilstnutting

• Når både HDMI-kabet og det optiske kabel er tilsluttet, modtages HDMI-signalet fsigma.
• Når du bruger et optisk kabel og terminalerne har dækslerne, skal du sorge for at fjerne dem.

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke), som vist på billedet.
2. Slå Soundbaren og tv'et til.
3. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "Digital Audio In".
4. Tv-lyder output fra Soundbaren.

For Q-Symphony, synchronising af Soundbar med et Samsung tv for at sende lyd gennem to eheder for optimal surround-effekt. När Soundbar er tilsluttet, vises menuen "TV+Soundbar" under menuen Lydoutput på tv'et. Vælg den passende menu.

• Eksempel på tv-menu: TV + [AV] Soundbar seriénavn (HDMI)

BEMAERKNINGER

• Den kan køre alt after det codec, der understøttes af tv'et.
• Funktionen understandes kun, när HDMI-kabinet aller det optiske kabel (medfölger ici) er tilssuttet.
  Den viste meddeelse kan variere alt after tv-modellen.
• Denne Funktion er tilgängelig i nogle Samsung-tv'er og nogle Soundbar-modeller.

06 BRUG AF TRÄDLØS FORBINDELS TIL TV'ET

Forbindelse via Bluetooth

Nár et Samsung-TV er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd ut den besværét med kabler.

• Der kan kun tilsluttes ét Samsung-TV ad gangen.
• Der kan tilsluttes Samsung-TV, der understotter Bluetooth. Kontroller specificationerne for dit tv.

1. Vælg "[AV] Soundbar S5B-Series" fra listen på tv-skaermen.

En tilgengelig Soundbar angives med "Skal parres" aller "Parret" på tv'ets Bluetooth enchedliste. Hvis du vil forbinde Samsung-TV til Soundbar, skal du vælge beskeden og derefter oprette en forbindelse.

1. Du kan nu hore Samsung-TV-lyden fra Soundbaren.

2. Hvis der er en forbindelseslog mellem Soundbaren og Samsung tv-et, forbinds Soundbaren automatisk ved atændre dens tilstand til "Bluetooth."

Hvis encheden ikke fár forbindelse

• Hvis du har en eksisterende Soundbar (f.eks. [AV] Soundbar S5B-Series) på listen over højttalere på Samsung-tv'et, skal du slette den.
  Gentag derefter trin 1 til 3.

Frakobling af Soundbar-hovedenheden fra Samsung-TV

Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen for at vælgene en,anden tilstand end "Bluetooth".

• Afbrydelse tager tid, fordi Samsung-TV skal modtage et svar fra Soundbaren.

(Tiden kan variere alt after modellen af Samsung-tv.)

Automatisk tilslutning af TV til/fra

Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke pa knappen Venstre på fjernbetjeningen i 5 sekunder, hvis Soundbarens status er

Bemærkninger til Bluetooth-forbindelse

• Find en ny ench ed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Nár du bliver bedt om en PIN-kode, nár du tilslutter en Bluetooth-enhed, skal du indtaste <0000>
  Soundbaren slukkes automatisk after 20 minutes i klar-tilstand.

• Soundbaren udfører muligvis/DDske Bluetooth-sogning ellr -forbindelse korrekt under ffolgend omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt erSAMmenkoblet med Soundbaren.

• Hvis Bluetooth-enheden er slukket,/DDE pA plads aller icke fungerer korrekt.

• Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden - f.eks. mikrobølger, tradløse LAN-enheder osv.

07 TILSLUTNING TIL EN EKSTERN ENHED

Tilslutninq ved drug af optisk kabel

LED- indicator

Hvid tændt→slukket ●○○○○

“Digital Audio In”

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke) som vist på billedet.
2. Slå Soundbaren og den eksterne enhed til.
3. Vælg tilstanden "Digital Audio In" ved at trykke på knappen (Kilde) på det øverste panel eller på fjernbetjeningen.
4. Den eksterne encheds lyd er output fra Soundbaren.

08 TILSLUTNING AF EN USB-LAGERENHED

Du kan afspille musikfiler, der findes på lagringsenheder, gennem Soundbar.

1. Tilslut Soundbar med USB-stik med USB-adapterkablet ovenfor.
2. Micro-USB-til-USB-adapterkablet sælgeseparat. Ved køb skal du kontakte et Samsung-servicecenter eller Samsung-kundeservice.
3. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "USB".

4. Afspil musikfiber fra lagringsenheden gennem Soundbar.

5. Soundbar slukker automatisk (Auto Power Down), hvis der/DD eren USB-enhed tilsluttet i mere end 20 minutter.

Filtypenavn	Codec	Samplingsfrekvens	Bithastighed
*.mp3	MPEG 1 Layer2	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
*.wma	Wave_Style_MSAudio1	16kHz ~ 48kHz	56 ~ 128kbps
	Wave_Style_MSAudio2	16kHz ~ 48kHz	56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1 kanals 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1 kanals 160kbps
*.wav	-	16kHz ~ 48kHz	op til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Hvis der er gemt for mange mapper (ca. 200) og filer (ca. 2000) på USB-enheden, kan der gå et øjeblik, før Soundbar kan oprette forbindelse og afspille filer.
• Soundbar understøtter kun USB-enheder med filsystemerne FAT16 (~2 GB), FAT32 (~2 TB) eller NTFS (~2T B).

09 TILSLUTNING TIL EN MOBILEHED

Forbindelse via Bluetooth

När en mobilenhed er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd.uden besvær et med kabler.

• Når du tilslutter en parret Bluetooth-enhed til en slukket Soundbar, tændes Soundbaren automatisk.

• Nár du opretter forbindelse til en ny Bluetooth-enhed, skal du sorge for, at encheden er inden for 1 m afstand.
• Tryk på knappen PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen (Kilde) på toppansele på Soundbar for at vælgete tilstanden "Bluetooth".

Bluetooth parring-knap	LED-indikator
ELLER Når apparatet er i "Bluetooth"-tilstand	Rød → Grøn → Blå blinker Parring	Blinker grønblåt x 3 Forbindersen er oprettet
	· Indtil parringen er fuldført, skidtes flerfarvet LED som Rød → Grøn → Blå skiftevis.
		"Ready to connect via Bluetooth."

1. Pá din enchéd skal du vœlage “[AV] Samsung Soundbar S5B-Series” fra den liste, der vises.
2. Afpil musikfilr fra den enhed, som er tilsluttet via Bluetooth, PSoundbaren.

Hvis encheden ikke fár forbindelse

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5B-Series) på listen over højttalere på den mobile enhed, skal du slette den.
• Gentag derefter trin 1 og 2.

Bemærkninger til Bluetooth-forbindelse

• Find en ny enchined inden for 1m for at oprette forbindelse via Bluetooth-kommunikation.
• Nár du bliver bedt om en PIN-kode, nár du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
  Soundbaren slukkes automatisk after 20 minute i klar-tilstand.

• Soundbaren udforer muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt erSAMmenkoblet med Soundbaren.

• Hvis Bluetooth-enheden er slukket,/DDE pA plds ell er icke fungerer korrekt.

• Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden - f.eks. mikrobølger, trådløse LAN-enheder osv.
  Soundbaren understotter SBC-data (44,1 kHz, 48 kHz).

• Tilslut kun til en Bluetooth-enhed, der understøtter A2DP (AV)funktionen.
• Du kan/DD slutte Soundbaren til en Bluetooth-enhed, der kun understotter HF (Hands Free) -funktionen.
• Når du slutter Soundbaren til en Bluetooth-enhed, skal du placere dem sæ tæt på hinanden som muligt.
• Jo laengere Soundbaren og Bluetooth-enheden er fra hinanden, jo dãrligere bliver lydkvaliteten. Bluetooth-forbindelsen kan gã i stykker,ningar enhederne er eden for det effektive område.
• Bluetooth-forbindelsen fungerer muligvis ikke som beregnet i områder med dårlig modtagelse.

• En Bluetooth-enhed kan opleve støj eller Funktionsejl under følgende forhold:

• När kroppen er i kontakt med signaltransceiveren på Bluetooth-enheden eller Soundbaren-Ihjørner eller när der er en hindring iærheden, sösom en væg eller skillevæg, hvor der kan forekommen elektriskeændringer.

• Når de udsættes for radioforstyrrelser fra andereprodukter, der opererer i de samme frekvensområder, sösam medicinsk udstyr, mikrobølgeovne og trådløse LAN-enheder.

• Hindringer som dore og vægge kan stadig påvirke lydkvaliteten, selvær enhederne er inden for det effektive område.

• Bemærk, at din Soundbar ikke kan parres med andre Bluetooth-enheder, mens du bruger indstillingen Bluetooth.

• Denne tradlse enhed kan forarsage elektrisk interferens under brug.

Bluetooth Power Til/Fra

Hvis en Bluetooth-enhed, der allerede er forbundet, forsøger at oprette forbindelse til Soundbaren, nár Funktionen Bluetooth Power Til er slæt til, og Soundbaren er slæt fra, slås Soundbaren automatisk til.

1. Tryk og hold nede på knappen SOUND MODE i mere end 5 sekunder på fjernbetjeningen, mens Soundbaren er tændt.
2. Multifarvet LED-indikatoren pa Soundbar blinker "Gronbla"

SOUND MODE-knap	LED-indikator
5 Sec Sound Mode	Blinker grønblåt x 1 Til (standard)	Blinker rødt x 1 Fra
Bluetooth Power Til/Fra	Slå til → Fra

Frakobling af Bluetooth-enheden fra en Soundbar

Sádan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning

• Din Soundbar bliver frakoblet.
• Hvis Soundbar er frakoblet bluetooth-enheden, blinker den flerfarvede LED-indikator på Soundbar "Rød" tre gange.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen for at vælgene en,anden tilstand end "Bluetooth".

• Frakobling tager tid fordi Bluetooth-enheden skal modtage et svar fra Soundbaren. (Frakoblingstiden kan variere, afhaengigt af Bluetooth-enheden)

Soundbaren kan forbinds til 2 Bluetooth-enheder på samme tid.

Bluetooth-enhed A

Bluetooth-enhed B

Automatisk tilslutning af TV til/fra

1. Tryk og hold nede på knappen PAIR i mere end 5 sekunder på fjernbetjeningen, mens Soundbar er slukket.
2. Multifarvet LED-indikatoren pa Soundbar blinker "Gronbla".

Bluetooth-parringsknap	LED-indikator
I standbytilstand 5 Sec	Blinker grønblåt x1 Multiforbindelse Til (standard)	Blinker rødt x1 Multiforbindelse Fra

1. Slut Soundbaren til op til to Bluetooth-enheder. (Se side 26)
2. Spil musik fra en af de tilslutteDe Bluetooth-eheder, selvom der er tilsluttet to.
3. Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra encheden "A", begynder afspilning af musikken på encheden "B" og stoppes/sættes på pause automatisk på encheden "A".
4. Pá versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem encheder, den afspilles musik fra.

Bluetooth-multiparring

Sādan parrer du flere encheder til Soundbaren

1. Slå Soundbaren til.
2. Kun i tilstanden "Bluetooth" - tryk på knappen (Kilde) overst på Soundbar, og hold den nede i mere end fem sekunder for at gå i tilstanden "Bluetooth Pairing", og på Bluetooth-enhedssiden slå Bluetooth til, og vælg Soundbar på listen over tilgängelige eheder, söpretter Soundbar automatisk forbindelse til Bluetooth-enheden.
3. En anden Bluetooth-enhed kan parres og sluttes til Soundbaren ved hjælp af den samme metode. Hvis du forsøger at tilslutte en tredje enched, vil en tilsluttet enched, der ikke afspiller lyd, miste sin Bluetooth-forbindelse, men vil stadig vare parret med Soundbaren.
4. Ved hjælp af den samme metode kan du parre op til 8 Bluetooth-enheder, men det er kun de sidste to, der forbliver tilsluttet Soundbaren samtidigt.

BEMAERKNINGER

• Slut Soundbar til op til to Bluetooth-enheder.
• Spil musik fra en af de tilslutteDe Bluetooth-enheder, selvom der er tilsluttet to.
• Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra encheden "A", beynder afspilning af musikken på encheden "B" og stoppes/sættes på pause automatisk på encheden "A".
• På versioner, der er eändre end AVRCP V1.4, kan det tage längere tid at skifte mellem enheder, der afspilles musik fra.
• Enheden kan skiftes ved notificationierung aller alarm pa nogle enheder.
• Nogle enheder onderstøtter ikke Bluetooth-multiforbindelse.
• "Bluetooth Pairing"-indstillingen stopper, hvis der ikke parres nogen enhed inden for tre minutter.
• Skift mellem encheder kan tage ca. syv sekunder på nogle apps.
• Hvis du tilslutter en 3. Bluetooth-enhed, vil enten enhed A eller B blive frakoblet. (En enched, der ikke afspilles på det pagældende tidspunkt, frakobles).
• Der kan kun sluttes 1 Samsung TV eller 2 Bluetooth-enheder til Soundbar på en gang.
• Soundbar frakobles Bluetooth-enheder, när den fär en anmodning om tilslutning fra et Samsung TV.

Brug af Tap Sound

Tryk på Soundbar med din mobilenhed for at afspille lyden fra indholdet på mobilenheden gennem Soundbar.

• Alt after mobilenheden understøttes dette Funktion eventuelt ikke.
• Denne Funktion er kun kompatibel med Samsung-mobilenheder med Android 8.1 aller senere.

1. Slå Tap Sound-funktionen til på din mobilenhed.

2. For oplsninger om, hvordan Funktionen slås til, henvises der til "Aktivér Tap Sound-funktionen" nedenfor.

3. Tryk på Soundbaren med mobilenheden. Vælg "Start nu" i vinduet, der vises. Der oprettes forbindelse mellem mobilenheden og Soundbaren via Bluetooth.

4. Afspil lyden af indholdet pa mobilenheden gennem Soundbar.

5. Denne Funktion stutter en mobilenhed til Soundbaren via Bluetooth ved at registriere vibration, der forekommer,ningar enheden rorer Soundbaren.

6. Sørg for, at mobilenheden ikke trykker på et skarp hjørne på Soundbaren. Soundbaren eller mobilenheden kan blive ridset eller beskadiget.
7. Det anbefales, at mobilenheden dækkes med et etui. Tryk let på det brede område på den øvre del af Soundbaren.uden atLAGGE for mange krafter i det.
8. For at brugeijke FunktionNAL SmartThings-appen opdateres til den seneste version. Alt fter appversionen understoottesijke Funktion eventuelt ikke.

1. Kör SmartThings-appen på mobilenheden.
2. Vaelg (≡ → Ⓞ) i skærmen for SmartThings-appen, der vises på mobilenheden.
3. Indstil "Tap View, Tap Sound" til Til for at lade funktionen køre, nr en mobilenhedærmer sig Soundbaren.

BEMAERKNINGER

• När mobilenheden er i strømbesparelsestilstand, virker Tap Sound-funktionen ikke.
• Tap Sound-funktionen virker eventuelt ici, hvis der er enheder nær Soundbaren, der forårsager radiointerferens som f.eks. elektriske enheder. Sørg for, at enheder, der kan forårsage radiointerferens, er placeret i en passende afstand fra Soundbaren.

10 INSTALLATION AF VEGMONTERINGSENHEDEN

Forhåndsregler ved installation

• Ma kun installereres på en lodret vaeg.
• Må ikke installeres på steder med meget høje temperaturer og/eller fugtighed.
• Kontroller, at væggen kan holde tilproduktsvægt. Hvis ikke, skal du forstærke væggen eller vælg et andet installationspunkt.
  Kob og anvend de skruer eller beslag, der passer til vægtypen (gips, armeret beton, træ osv.). Hvis det er muligt, skal du fastgore støtteskruerne i vægbeslag.
  Kob skruer til vægmontering i overensstemmelse med type og tykkelse af den væg, som du vil montere Soundbaren på.

Diameter: M5
- Laengde: 35 mm aller laengere anbefales.

• Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbaren pa væggen.
• Sørg for, at apparatet er slukket og koblet fra strømforsyningen,inden du installerer det. Ellers risikerer du at fæ elektrisk stød.

Vægmonteringskomponenter

Guide til vægmontering

X2

X2

(M4 x L10)

Holderskrue

Skrue

Vægmonteringingsbeslag

1. Placer Guide til vægmontering mod vaeggen.

2. Guide til vægmontering skal vaere plan.

3. Hvis dit TV er monteret på væggen, skal du mindist installere Soundbar 5 cm under TV'et.

1. Sorg for, at Vægmonteringens styreskinnes midterlinje flugter med tv'ets midterlinje (hvis Soundbar moneres under tv'et), og fastgør derefter Guide til vægmontering på væggen med tape.

2. Hvis Soundbar ikke monteres under et TV, placeres Midterlinje i midten af monteringspunktet.

1. Brug en pen til at markere hullerne og fjern Guide til vægmontering.

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

2. Hvis mærkerne ikke svarer til sommenes placering, skal du对不起 for at indsætte de korrekte ankre i hullerne, for de bærende skruer fastgøres. Hvis du anvender ankre, skal du对不起 for, at borehullerne passer til de ankre, der benyttes.

3. Før en skrue (medfølger ikke) gennem hver Holderskrue, og fastgør de enkelte skruer, sá de sidder stramt i hullet til den bærende skrue.

1. Installé de 2 Vægmonteringingsbeslag i den rigtige retning på bunden af Soundbar ved at bruge 2 Skruer.

• Ved samling skal du sikre, at ophængningsdele til Vægmonteringingsbeslag er placeret bag på Soundbar.

HojresideafSoundbaren

1. Monter Soundbar med de tilhorende Vægmonteringsbeslag ved at fastgøre Vægmonteringsbeslag på Holderskruer på væggen.

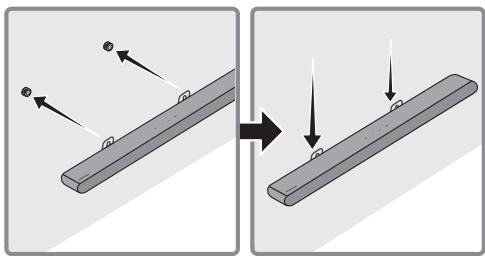

1. Før Soundbar nedad som vist nedenfor, sa Vægmonteringsbeslag hviler sikkert på Holderskruerne.

Isæt Holderskruerne i den brede (nedre) del af Vægmonteringsbeslag, og før derefter Vægmonteringsbeslag ned, sa Vægmonteringsbeslag hviler sikkert på Holderskruerne.

11 INSTALLATION AF SOUNDBAR FORAN TV

Installation af midten af Soundbaren til midten af tv'et som illustrreret på billedet.

Placer Soundbar mindst 3 cm væk fra tv'et.

BEMAERKNINGER

• Sørg for, at Soundbaren står på en flad og solid overflade.
• Utilsträckelig afstand fra tv'et kan forårsage akustiske problemer.

12 SOFTWAREOP-DATERING

Vigtigt! After opgradering bevares de originale indstillinger.

1. Tilslut en USB-nogle til USB-porten på din computer.
   Vigtigt! Sørg for, at der ikke er nogen musikfiler på USB-nøgledrevet. Det kan forårsage, at firmwareopdateringen bliver fejlbehæftet.
2. Gå til (samsung.com) → vælg Angiv modelnummer, og angiv din Soundbars model. Vælg brugervjledninger og downloads, og download den nyeste version af softwarefilen.
3. Gem den downloaded software på en USB-nøgle, og vælg "Extract Here" (Udtræk her) for at udpakke,mappen.

4. Tænd for Soundbar, og tilslut USB-nøglen med softwareopdateringen til hunporten pa et Micro-USB-adapterkabel. Slut kablet til USB-porten pa Soundbar.

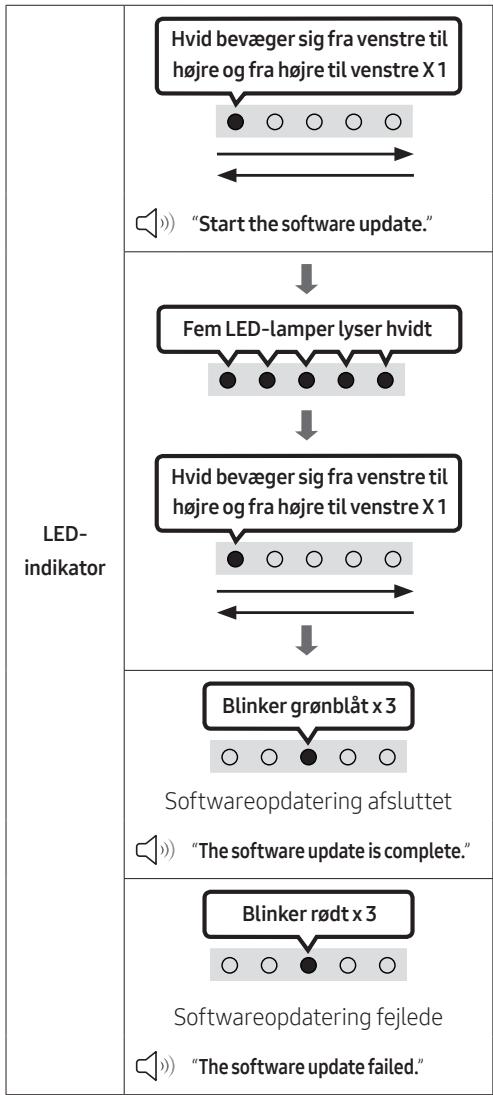

5. Slut USB til Soundbar, og skift til USB-kilden. Softwaren opdateres automatisk og gennemfører opdateringen inden for to minutter. Under opdateringen beynder fem LED-lamper at blinke i et loop, og s lyser de fem LED-lamper alle klart hvidt, og s bliver de fem LED-lamper i et loopigen. När opdateringen er fuldført, blinker den grønbå indicator tre gange, og Soundbar genstarter automatisk.

• Dette produit har en DUAL-BOOT-funktion. Hvis firmwaren不信 opdateres, kan du prove at opdatere den igen.

Hvis der ikke vises blinkende LED after hinanden

1. Sluk Soundbaren, og frakobl og tilslut derefter USB-lagringsenheden med opdateringsfilerne til Soundbares USB-portigen.
2. Frakobl Soundbarens strømkabel, tilslut detigen, og sluk derefter Soundbaren.

BEMAERKNINGER

• Opatering af firmware fungerer muligvis ikke korrekt, hvis lydfiler, der understøtes af Soundbaren, lagres på USB-lagringsenheden.
• Undlad at koble strømmen fra ella at fjerne USB-enheden, mens opdatinger installereres. Hovedenheden slukker automatisk,ningar firmwareopdateringen er fuldført.

• After opgradering bevares de originale indstillinger. (omfatter Volume, lydområde osv.)

• Når firmwareopdateringen er fuldført, tænder Soundbar automatisk, og Voice UI lyder. Hvis softwareopdateringen mislykkekes, skal du kontrollere, om USB-stikket er defekt.

Mac OS-brugere skal bruge MS-DOS (FAT) som USB-format.
- Opdatering via USB er muligvis/DDi tilgengeligt, afhengigt af USB-lagringsenhedens producent.

Nulstilling

Tænd for Soundbaren og tryk samtidigt på knapperne - + (Volumen) på kabinettet i mindst 5 sekunder. LED-displayet ændres som vist nedenfor, og derefter nulstilles Soundbar.

FORSIGTIG

• Alle Soundbars indstillinger er nulstilet. Sørg for kun at foretage dette, hvis nulstilling er nødvendigt.

13 FEJLFINDING

Frdubederomhjaelskal dukontrollerefolgende.

Soundbar tænder jegke.

Kontroller, om strømkabet til Soundbaren er korrekt indsat i stikkontakten.

Soundbar kører uregelmaessigt.

Nár du har taget strømktablet ud, skal du indsaette det igen.
Genstart den eksterne enhed, og provigen.
→ Hvis der ikke er noget signal, slukkes Soundbaren automatisk after en bestemperiode. Sla strommen til. (Se side 9.)

Fjernbetjeningen fungerer/DD.

Peg fjernbetjeningen direkte mod Soundbar.
Udskift batterierne med nye.

Soundbar udsender nikke nogen lyd.

Lydstyrken på Soundbaren er for lav ellerslæt fra. Regulerer lydstyrken.
När en eksternenhed (STB, Bluetooth-enedhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed.
For lydudgang fra tv'et skal du vælg
Soundbar. (Samsung-TV: Hjem ( ) Menu Indstill. ( ) Alle indstillinger ( ) Lyd Lydoutput Vælg Soundbar)
Kabelforbindelsen til Soundbaren er muligvis ikke løs. Fjern tablet, og tilslutigen.
Fjern netledningen welt, tilslutigen, og taend for strømmen.
Initialiser Produktet, og prøv igen. (Se side 36.)

Hvis tv'et seks er tilsluttet via HDMI (ARC).

Kontroller, om HDMI-kablet er korrekt tilsluttet ARC-terminalen. (Se side 17.)
Tilslutting er muligvis ikke mulig på grund af den tilsluttede eksterne enched (set-topboks, spilmaskine osv.). Tilslut Soundbaren direkte.
→HDMI-CEC er muligvis ikke aktiveret på tv'et. Tænd for CEC i tv-menuen. (Samsungtv: Hjem (N) → Menu → Indstill. (3) → Alle indstillinger (3) → -forbindelse → Ekstern enchedsstyring → Anynet+ (HDMI-CEC TIL)

Soundbar oprettke forbindelse via Bluetooth.

→ Når du tilslutter en ny enchod, skal du skifte til Bluetooth parring for at oprette forbindelse. (Tryk på knappen PAIR på fjernbetjeningen, eller tryk på knappen (Kilde) på Soundbaren i mindst 5 sekunder.)
→ Hvis Soundbaren er tilsluttet en,anden enhed,kal du først afbryde enheden for at skifte enhed.
Forbind den igen, när du har fjernet listen over Bluetooth-højttalere på enheden, der skal tilsluttes. (Samsung-TV: Hjem ( ) Menu Indstill. ( ) Alle indstlinger ( ) Lyd Lydoutput Liste over Bluetooth-højttalere)
Fjern og tilslut netledningen igen og prvigen.
→ Initialiseer Produktet, og prøv igen. (Se side 36.)

Lyden falder ud, när der er oprettet forbindelse via Bluetooth.

→ Hvis din enched, der er tilsluttet via Bluetooth, er for langt væk fra Soundbar, kan lyden falde ud. Flyt encheden tættere på Soundbar.
→ Hvis en del af din krop er i kontakt med Bluetooth-transceiveren, ellerprodukter er installereret på metalmøbler, kan der opstå udfald. Kontroller installationsmiljøet og betingelserne for brug.

Bluetooth-multiforbindelse virker icke.

→ Nár tv'et er forbundet til Soundbar, fungerer Bluetooth-multiforbindelse muligvis ikke. Frakobl Soundbar fra tv'et, og prøvigen.
Kontroller, om Bluetooth-multiforbindelsesindstillingen er slæt til. (Se afsnittet "Soundbar oprettier ikke forbindelse via Bluetooth.")
Frakobl den enched, der aktuelt spiller, par med den enched, du vil oprette forbindelse til, og tikkobl den tidligere enched igen.
Hvis lyden ikke kan høres selv after korrekt forbindelse, henvises der til afsnittet "Lyden falder ud, när der er oprettet forbindelse via Bluetooth."

Soundbar tænder ikke automatiskammen med tv'et.

Nár du slukker for Soundbaren, mens du ser tv, er strømsynkronisering med tv'et deaktiveret. Sluk forst tv-apparatet.

14 LICENS

Dolby AUDIO

• Figurer og illustrationer i dette brugervejledning brings kun for reference og kan[vare anderledes end på det virkelige produit.
  Der opkræves muligvis et administrationsgebyr,

(a) hvis en tekniker tilkaldes på din foranledning, og der/DDke er nogen fejl ved produit (f.eks. hvis du/DDke har læst donne brugervejledning)
(b) hvis du indleverer encheden til et servicecenter, og der ikke er nogen fejl ved Produktet (f.eks. hvis du ikke har*Læstdenne brugervjledning).

• Du fãr oplyst administrationsgebyretstørrelse,inden noget arbejde uller besogihjemmet udfores.

17 SPECIFICATIONER OG VEJLEDNING

Specificationer

Modelnavn	HW-S56B
USB	5V/0,5A
Vægt	2,4 kg
Dimensioner (B x H x D)	670,0 x 62,3 x 105,0 mm
Driftstemperatur	+5°C til +35°C
Driftsfugtighed	10 % til 75 %
FORSTÆRKER Angivet udgangseffekt	(30W x 2) + (30W x 2) + 20W
Understøtte afspilningsformater DTS, Dolby® Digital (DTS Virtual Surround afspilles i DTS-format).	LPCM 2ch, Dolby Audio™ (Understøtter Dolby® Digital), DTS, DTS Virtual:X
TRÅDLØS ENHEDSOUTPUTEFFEKT	Sendeeffekten er 9 dBm.

Samlet strømforbrug i standby (W)	0,5W
Bluetooth Portdeaktiveringsmetode	Hold knappen SOUND MODE inde i mindst 5 sekunder for at slukke for tænd/ sluk-funktionen for Bluetooth.

BEMAERKNINGER

Samsung Electronics Co., Ltd forbeholder sig ret til at aendre specifikationerne.uden varsel.
Værdierne for vægt og størrelse er omtrentlige.

Herved erklær Samsung, at dette radioudstyr er i overensstemmelse med direktiv 2014/53/EU og de relevante britiske lovkrav.

Den komplette tekst i overensstemmelseserklaeringen vindes på folgende internetadresse:

Dette udstyr må anvendes i alle EU-lande og i Storbritannien.

[Korrekt bortskaffelse af batterierne i dette produit]

(Gælder i lande med systemer til affaldssortingering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batteriererne i dette produkt ikke bortskaffes sammen med almindeligt husholdningsaffald after endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd aller Pb, betyder det, at deres indhold af kviksølv, cadmium aller bly ligger over de grænsveærdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer��e skadelige for menneskers helbred ellern miljøet.

Hjælp til med at beskytte natures ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typ er af affald og ved at indlevere dem pa en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssorting)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at Produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke bortskaffes sammen med almindeligt husholdningsaffald after endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblick på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har koot Produktet, ellerkommunen for narmere optynsing om, hvor og hvordan de kan indlevere produkt og tilbehør med henblick på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandoren og ffolge anvisningerne i kobekontrakten. Dette produit og elektronisk tilbehør hertil@må ikke bortskaffesammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

Krav til miljøvenligt design af eksterne strømforsyninger :

www.samsung.com/global/ecodesign_component

INFORMATI DE SIGURANTA

AVERTISMENTE PRIVIND SIGURANTA

PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEI CAPACUL POSTERIOR (SAU DIN SPATE). IN INTERIOR NU EXISTÀ PIESE CARE POT FI REPARATE DE UTILIZER. PENTRU SERVICE, ADRESATI-VA PERSONALULUI CALIFICAT. Consultati tabelul de mai jos pentru o explicatie a simbolurilor care pot apărea pe produsul dvs. Samsung.
