Producttype	Soundbar
Merk	Samsung
Model	HW-S50B
Afmetingen (B x H x D)	670,0 x 62,3 x 105,0 mm
Gewicht	2,4 kg
Voeding	AC/DC-adapter 19 V
Stroomverbruik in standby	0,5 W
Nominaal uitgangsvermogen	(30 W x 2) + (30 W x 2) + 20 W
Ondersteunde audioformaten	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Connectiviteit	HDMI ARC, optisch, Bluetooth, USB (5V/0,5A)
Geluidsmodi	DTS Virtual:X, Standard, Music, Game, Adaptive Sound
Speciale functies	Q-Symphony (met Samsung TV), Tap Sound, Bluetooth Power, Bluetooth multi-verbinding (2 apparaten)
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen chemische producten.
Veiligheid	Open de behuizing niet, vermijd vocht, haal de stekker eruit bij onweer, blokkeer de ventilatieopeningen niet.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met een gekwalificeerde klantenservice.
Algemene informatie	Bedrijfstemperatuur: +5°C tot +35°C; luchtvochtigheid: 10% ~ 75%

Veelgestelde vragen - HW-S50B SAMSUNG

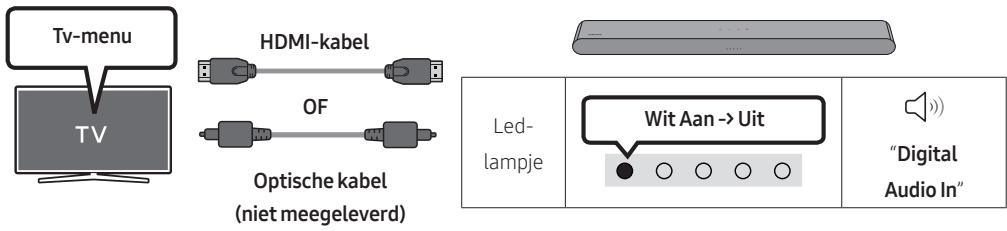

Hoe sluit ik de soundbar aan op mijn tv?

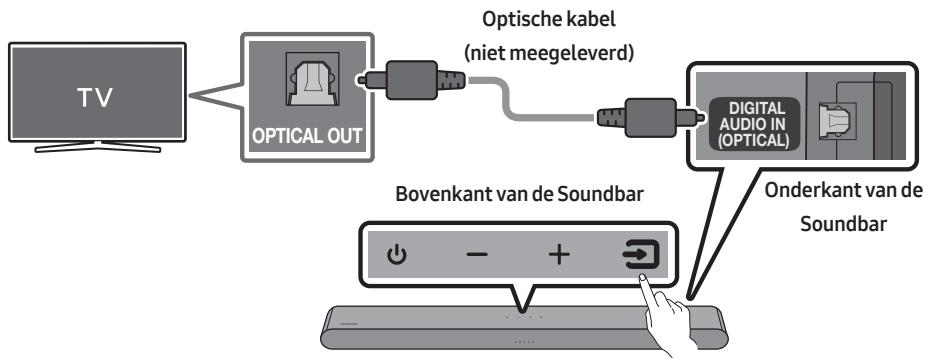

U kunt de soundbar aansluiten op uw tv via HDMI (ARC) of via een optische kabel. Voor een HDMI-aansluiting gebruikt u een HDMI-kabel en sluit u deze aan op de HDMI (ARC)-poort van de tv en op de HDMI-poort van de soundbar. Voor een optische aansluiting gebruikt u een optische kabel tussen de OPTICAL OUT-poort van de tv en de DIGITAL AUDIO IN (OPTICAL)-poort van de soundbar.

Hoe koppel ik de soundbar via Bluetooth met mijn smartphone?

Druk op de PAIR-toets op de afstandsbediening of op de bronknop van de soundbar om over te schakelen naar Bluetooth-modus. De LED knippert rood, groen en daarna blauw. Activeer Bluetooth op uw smartphone en selecteer 'AV Samsung Soundbar S5B-Series' in de lijst.

Waarom komt er geen geluid uit de soundbar?

Controleer of de soundbar is ingeschakeld en of het volume niet op gedempt staat. Zorg ervoor dat de juiste bron is geselecteerd (HDMI, optisch, Bluetooth). Als u een HDMI ARC-verbinding gebruikt, controleer dan of de tv is ingesteld op 'Externe luidspreker' en dat de functie Anynet+ (HDMI-CEC) is ingeschakeld in de tv-instellingen.

Hoe stel ik het volume van de subwoofer in?

Gebruik de toets WOOFER (Hoog) op de afstandsbediening om het niveau van de bastonen aan te passen tussen -12 en +6 (of -6 tot +6 zonder subwoofer). Druk op de toets om in te stellen op 0 (standaard).

Kan ik de soundbar tegelijkertijd met twee Bluetooth-apparaten verbinden?

Ja, de soundbar ondersteunt Bluetooth multi-verbinding met maximaal twee apparaten. Activeer de functie door de PAR-toets 5 seconden ingedrukt te houden terwijl de soundbar is uitgeschakeld (LED cyaan = ingeschakeld).

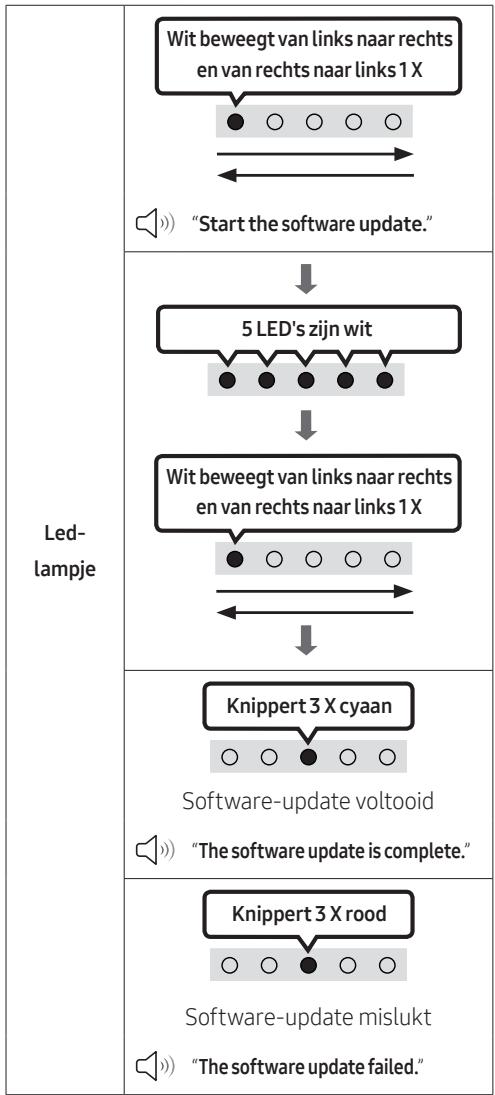

Hoe werk ik de software van de soundbar bij?

Download de nieuwste firmware op de Samsung-website (samsung.com) en sla deze op een lege USB-stick (FAT16/32/NTFS). Sluit de USB-stick aan op de USB-poort van de soundbar via een Micro-USB-adapter, schakel de soundbar in en selecteer de USB-bron. De update start automatisch en duurt ongeveer 2 minuten. Haal de stekker niet uit het stopcontact tijdens de update.

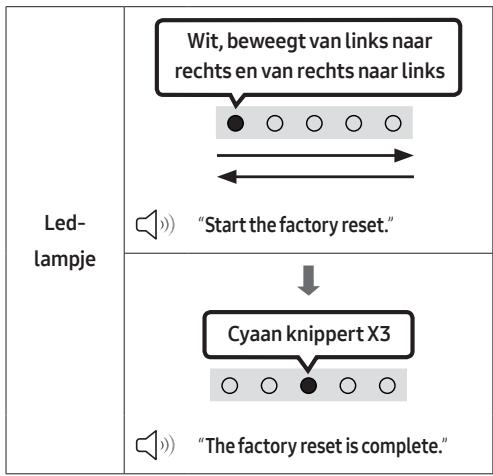

Hoe reset ik de soundbar naar de fabrieksinstellingen?

Houd de toetsen - en + (Volume) op de soundbar tegelijkertijd minimaal 5 seconden ingedrukt. De LED geeft de reset aan, waarna de soundbar opnieuw opstart. Alle instellingen worden gewist.

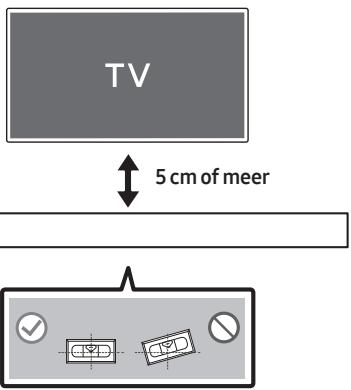

Kan ik de soundbar aan de muur bevestigen?

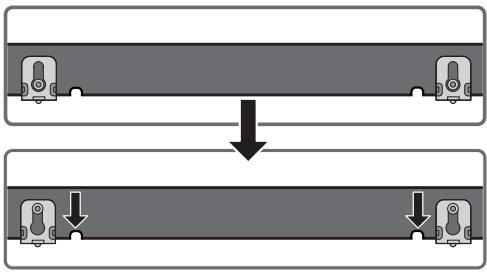

Ja, gebruik de meegeleverde wandmontagegids om de gaten te markeren. Boor gaten, plaats pluggen (niet meegeleverd) en schroef de bevestigingsschroeven in. Bevestig de wandbeugels aan de soundbar met de M4xL10-schroeven, hang de soundbar vervolgens aan de muurschroeven door deze naar beneden te schuiven.

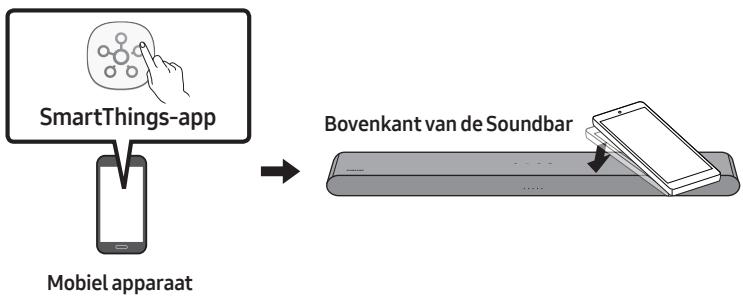

Hoe gebruik ik de Tap Sound-functie?

Deze functie is compatibel met Samsung-smartphones met Android 8.1 of hoger. Activeer deze in de SmartThings-app (Tap View, Tap Sound). Tik vervolgens zachtjes op de soundbar met uw telefoon om de Bluetooth-verbinding te starten en audio te streamen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst en of ze nieuw zijn. Richt de afstandsbediening rechtstreeks op de soundbar. Als het probleem aanhoudt, vervang dan de batterijen door nieuwe AAA-batterijen.

GEBRUIKSAANWIJZING HW-S50B SAMSUNG

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product konnen bevinden.

LET OP GEVAAR OPELEKTRISCHE SCHOKKEN. NIET OPENEN.
Mit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderden binnen in het product is gevaarlijk.	Mit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.
Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool Niet aanwezig is op een product met een netsnoer, dan MOET het product een betrouwbare aardingsaansluiting hebben.
~	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
---	Gelijkspanning: Dit symbool geeft aan dat de nominale spanning geleijkspanning is.
Voorlichtig, raadpleeg de instructies voor gebruik: Dit symbool geeft aan dat de gebruiker de handleiding moet raadplegen voormeer informatie over deeiligheid.

WAARSCHUWING

• Om het gevaar voor een elektrische schok te vermiijden dient u dit apparaat Niet aan regen of vocht bloot te stellen.

LETOP

• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTTOKEN.
• Dit apparaat要去 alsigtj aangesloten worden op een stroomingang met een geaard stopcontact.
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker UIT de stopcontact getrokken worden, waarom要去 de stroomstekker gemakkelijk bereikbaarijken.
• Stel dit apparaat Niet bloot aan druppels of spatten. Plaats geen objcten op het apparaat die bevuld zich met water (zoals een vaas).
• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker algijd onder handbereik+zijn.

VOORZORGSAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die+zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats de speler horizontally op een geschekte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7-10 cm.Zorg dat de ventilatieopeningen nicht worden geblokkeerd.Plaats het apparaat Niet op versterkers of andere apparaten die warm+kunnen worden.Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact.Haal de stekker van het toestel uit het stopcontact als u het een langearendietniet gaat gebruiken.
2. Haal bij onweer de stekker uit het stopcontact. Bliksem kan spanningspiekenveroorzaken waardoor het apparaat beschadigd kan raken.
3. Stel het apparaat Niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat Niet goed functioneert.

4. Bescherm het product gegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of gegen apparatuur die sterke magnetische of elektrische veldenveroorzaakt. Haal de stekker uit het stopcontact wanner het apparaat Niet goed functioneert. Dit product is Niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanner het product of een schijf bij een lage temperatuur worden bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weeop kamertemperatuur is voordat u deze gaat gebruiken.

5. De batterijen die in dit product worden gebruikt, bevatten chemicaliën die schadelijk zich voor het milieu. Gooi batterijen Niet met het gewone huisvuil weg. Worp de batterijen Niet in het vuur. De batterijenogens noiet worden kortgesloten, gedemonteerd of oververhit. LETOP: Bij Incorrecteplaatsing van de batterijen bestaat ontploffingsgevaar. Vervang batterijen alleen door andere van hetzelfde type.

INHOUD

01 De componenten controleren 6
02 Productverzicht 7

Voorste paneel/Bovenpaneel van de Soundbar 7
Onderpaneel van de Soundbar 8

03 De afstandsbediening gebruiken 9

Batterijenplaatsen voor het gebruik van de afstandsbediening

(AAA-batterijen X 2)
Hoe de afstandsbediening gebruiken 9
De verborgen knoppen gebruiken (knoppen met meer dan een functie) 14
Uitvoerspecificaties voor de verschillende geluideffecten 14
Het volume van de Soundbar wijzigem met de afstandsbediening van de tv 15

04 De Soundbar aansluiten 16

De elektriciteit aansluiten 16
De Samsung Wireless Rear Kit en Subwoofer met uw Soundbar verbinden 16

05 Een bedrade verbinding maar de tv gebruiken 17

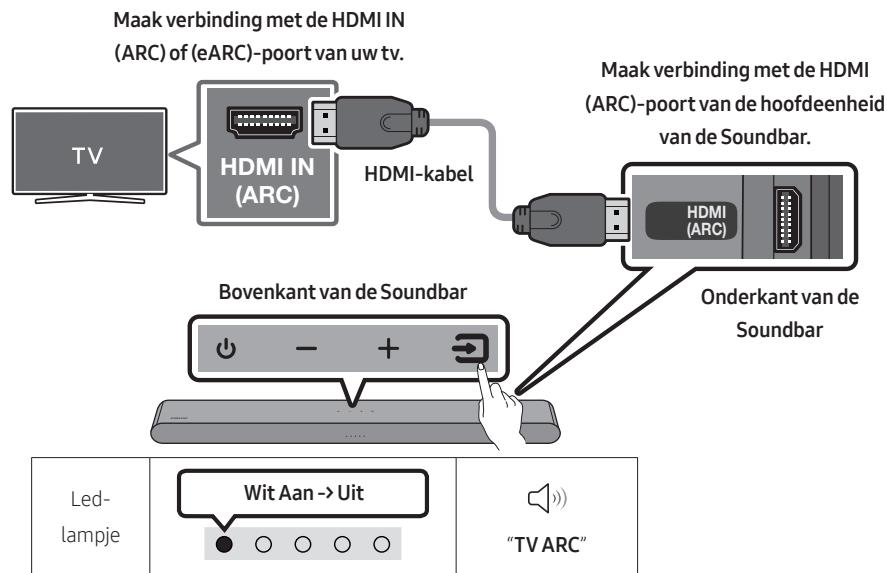

Methode 1. Verbinden met een HDMI 17
Methode 2.Verbinden met een optische kabel 19

06 Een draadloze verbinding maar de tv gebruiken 21

Verbinden via Bluetooth 21

07 Een extern apparaat verbinden 23

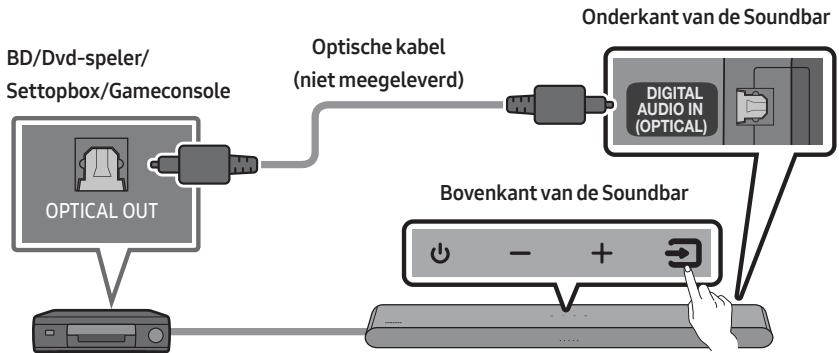

Verbinden met een optische kabel 23
08 Een USB-opslagapparaat aansluten 24
09 Een mobiel apparaat verbinden 26
Verbinden via Bluetooth 26
TapSound gebruiken 31

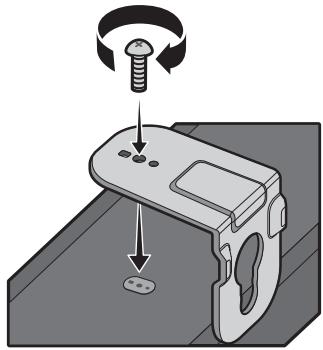

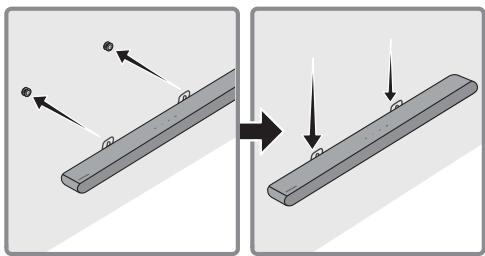

10 De wandmontage installeren 32
Voorzorgsmaatregelen bij de installmentie 32
Componenten voor wandmontage 32

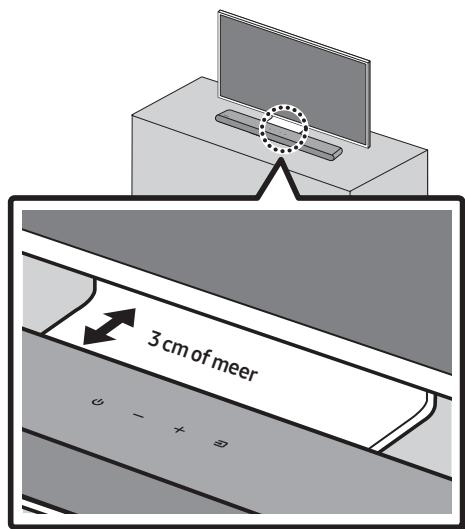

11 De Soundbar installeren voor de tv 34

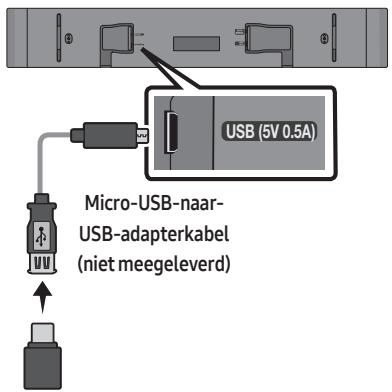

12 Software-update 35
Reset 36
13 Probleemoplossing 37
14 Licentie 38
15 Kennisgeving Open Source-Licentie 39
16 Belangrijke Opmerking over Service 39
17 Specificaties en Handleiding 40
Specificities 40

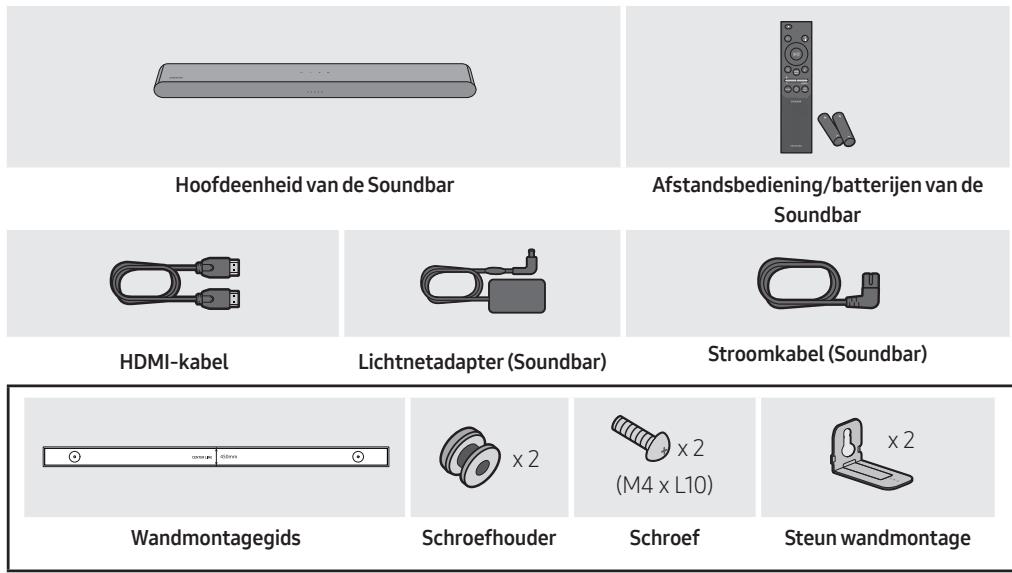

01 DE COMPONENTEN CONTROLEREN

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung.
• Meer informatatie over de wandmontage vindt u op pagina 32.
• Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

02 PRODUCTOVERZICH

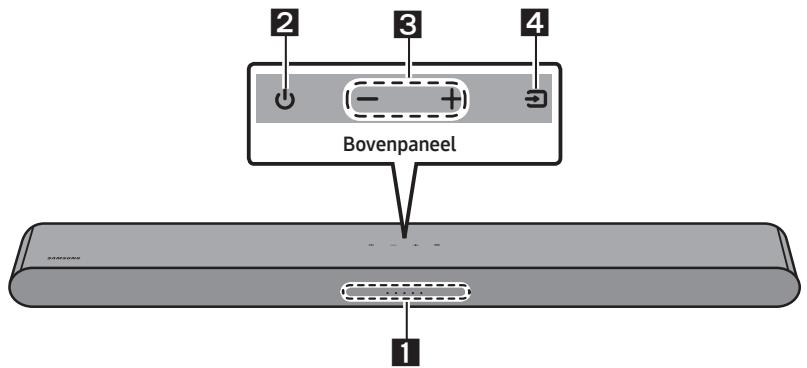

Voorste paneel/Bovenpaneel van de Soundbar

1	Led-lampje	Het led-lampje knippert, brandt of verandert van kleur, afhankelijk van de huidige modus of status van de Soundbar. De kleur van het led-lampje en het aantal lampen geven de actieve modus aan zoals hieronder beschreiben.
		W Witte led	W Witte led	M Veelkleurige led	W Witte led	W Witte led
		• De veelkleurige led wisseltussen Wit, Cyaan, Groen, Rood, Geel, Oranje, Paars en Blauw afhankelijk van de modus of status.
2	Stroom	Hiermee schakelt u de stroom in en uit.
3	Volume	Hiermee past u het volume aan.
4	Bron	• Drukt op de (Bron)-knop om de modus te wijzigigen. Telkens als u de modus wijzigit,licht de led wit op en schakelt verrolgens uit.
		Led-lampje	Wit Aan→Uit	Wit Aan→Uit	Wit Aan→Uit
			○○○○	○○○	○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
			"Digital Audio In" of "TV ARC"	"Bluetooth"	"USB"

• Wanner u het netsnoer aansluit, kut u de aan/uit-knop binnen 4 tot 6 seconden daarna gebruiken.
• Wanner u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat het geluid maakt.
• Als u geluiden van zowel de tv als de Soundbar hoog, gaat u maar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Ext. luidspreker.

Onderpaneel van de Soundbar

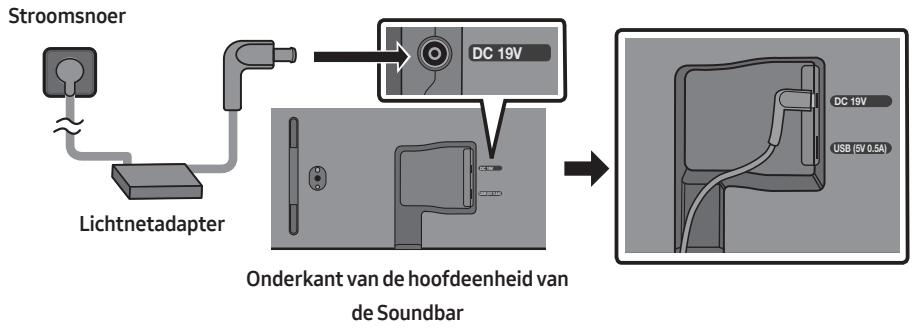

1	DC 19V (Voeding in) Sluit aan op de stroomadapter.

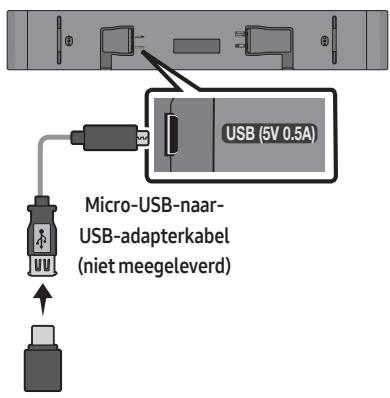

2	USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.
3	DIGITAL AUDIO IN (OPTICAL) Sluit aan op de digitale (optische) uitgang van een extern apparaat.
4	HDMI (ARC) Sluit aan op de HDMI (ARC)-aansluiting van een tv.

• Als u de stroomkabel van de Lichtnetadapter uit het stopcontact wilt halen, trek dan aan de stekker. Trek Niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar� aangesloten.

03 DE AFSTANDBEDIENING GEBRUIKEN

Batterijenplaatsen voór het gebruik van de afstandsbediening (AAA-batterijen X 2)

Schuif de achechterklep in de richting van de pijl tot\ deze volledig is verwijderd. Plaats 2 AAA-batterijen\ (1,5 V) op de juiste manier zodate hun polariteit\ correct is. Schuif de achechterklep terug op+zijn plaats.

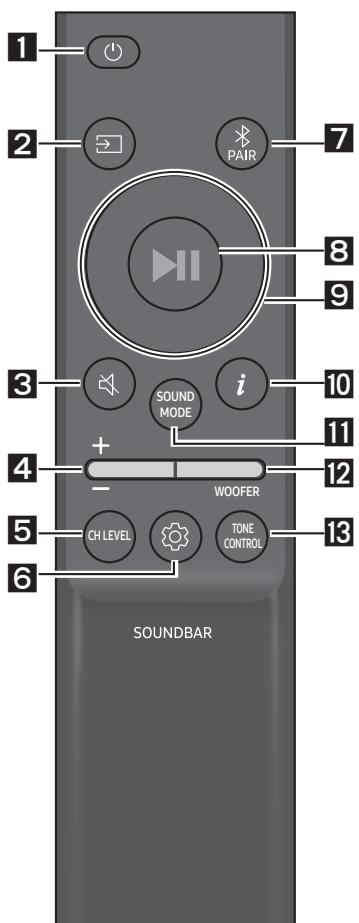

Hoe de afstandsbediening gebruiken

1	Stroom Hiermee schakelt u de Soundbar in en uit.
	Led-lampje	Cyaan knippert X1 ○○●○○	Rood knippert X3 ○○●○○
		Aan	Uit
	• Functie Auto Power Down Het toestel worden automatisch uitgeschakeld in de volgende situations: - In "Digital Audio In" of "TV ARC" / "Bluetooth" / "USB" als er gedurende 20 minuten geen audiosignal is.
2	→(Bron) Druk hierop om een met de Soundbar verbonden bron te selecteren.
3	(Geluid dempen) Druk op de-(Geluid dempen)-knop om het geluid te dempen. Druk opnieuw op de knop om het geluid Niet meer te dempen.
	Led-lampje	Knippert herhaaldelijk ○○○○●

Volume

Druk op de knop omhoog of omaag om het volume te regelen.

Led-lampje

Wit verplaatst那次 rechts X1 Volume omhoog

Wit verplaatst那次 links X1 Volume omlaag

CH LEVEL

Door op de knop te drukken=kunt u het volume van elke luidspreker aanpassen.

Led-lampje	Wit knippert X1 ○○●○○
	"Centre Level"

• Als de luidsprekers acheer (afzonderlijk verkrijgbaar) zijn aangesloten, worden de instelling "Rear Level" ondersteund. Gebruik de knappen Omhoog/Omlaag om het volume van de "Rear Level" in te stellen:tussen -6 en +6.

Geluidsregeling)

Door op de knop te drukken=kunt u de audiofunctie instellen.Het gewenste item kan worden aangepast met de knuppen Omhoog/Omlaag. Telkens als de modus wijzigt, knippert de veelkleurige led wit.

Led-lampje	Wit knippert X1 ○○●○○
	"Sync"→"Night mode"→"Voice enhancement"

• Als de video op de tv en audio van de Soundbar Niet zijn gesynchroniseerd, selecteert u "Sync" in de geluidsregeling en verwolgens stelt u de geluidsvertraging inussen 0 en 300 met de knappen Omhoog/Omlaag. (Niet beschikbaar in "USB"- of "Bluetooth"-modus.)
• "Sync"wortst slechts voor enkele functies ondersteund.
  Night mode" en "Voice enhancement" worden nicht ondersteund in de geluidsmodus "DTS Virtual:X".
  Night mode" is geoptimaliseerd om 's avonds te kijken waar bij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te konnen horen.
• Met "Voice enhancement" kunt u beter luisteren maar gesproken dialogen in films en op tv.

7-bands EQ

Druk gedurende 5 seconden op de knop (Geluidsregeling) om het geluid voor elke freiendentieband in te stellen. U(Intant 150Hz 300Hz 600Hz 1,2kHz 2,5kHz 5kHz en 10kHz selecteren met de knappen Links/Rechts en elke knop kan worden ingesteld tussen -6 en +6 met de knappen Omhoog/Omlaag. (Controleer of de Geluidsmodus is ingesteld op "Standard")

7-bands EQ
Houd de knop (Geluidsregeling) ongeveer 5 seconden ingedrukt.	Het gebruiken van de knoppen Links/Rechts en elke knop kan worden ingesteld:tussen -6 en +6.
"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

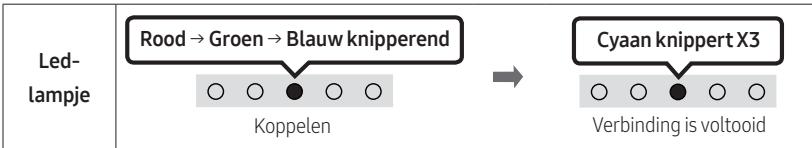

Bluetooth PAIR

Schakel de Soundbar maar de Bluetooth-koppelingsmodus.

Wanner u op de knop drukt, wijzigt de weergave van de led zoals hieronder getoond.

• Tot de koppeleng voltooid is, wijzig te veelkleurige led achtereenvolgens als Rood Groen Blauw.

8 II (Afspelen / Pauzeren)

U kunt muziek ook afspelen of pauzeren door op de knop te drukken in "USB"-modus.

9 Omhoog/Omlaag/Links/Rechts

Druk op Omhoog/Omaag/Links/Rechts op de knop om functies te selecteren of in te stellen.

Herhalen

Om de herhaalfunctie in "USB"-modus te gelebruiken, drukt u op de Omhoog-knop.

Muziek overslaan

Druk op de Rechts-knop als u het volgende muziekbestand wilt selecteren.

Druk op de Links-knop als u het vorige muziekbestand wilt selecteren.

• IDSET

Houd de knop Omhoog gedurende 5 seconden ingedrukt om de ID SET te voltooien (bij het verbinden met een draadloze subwoofer of draadloze luidsprekers anschter).

10 i(Info)

Als u deze knop indrukt, verschijnt er informatatie over elke modus. (Zie pagina 7.)

Door op de knop te drukken kut u de gewenste audiomodus selecteren. Telkens als de modus wijzigt, knippert de veelkleurige led wit. (De geluidsmodus kan per tv-model verschillen.)

Meeslepend 3D-geluid vanaf elke inhoud.

Standard

Voert het originele geluid UIT.

Music

Biedt een natuurlijker en ruimtevullend geluid voorMZiek.

Game

Biedt stereoscopisch geluid voor levensechte actieijdens het gamen.

Adaptive Sound

Analyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.

• Bluetooth Power aan/uit

Deze functie schakelt de Soundbar automatisch in wanner hij een verbindingsverzoek ontvangt van een eerder verbonden tv of Bluetooth-apparaat. De instelling is standard Aan.

• Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.

• DRC (Dynamic Range Control) aan/uit

Hiermee kurz u het dynamische bereik voor het geluid instellen op Dolby Digital-nummers. Houd de knop SOUND MODE langer dan 5 seconden ingedrukt verwijl de Soundbar isuitgeschakeld om DRC (Dynamic Range Control) in of uit te schaken. Als de DRC is ingeschakeld, wordt hard geluid verminderd. (Het geluid kan worden verrormd.)

SOUND MODE-knop	Led-lampje
5 Sec Sound Mode	Cyaan knippert X1 Aan (standaard)	Rood knippert X1 Uit
DRC aan/uit	Schakelaar Aan → Uit

NIVEAU WOOFER (BAS)

Als de subwoofer is aangesloten, druk op de knop omhoog of omlaag om het niveau van de woofer in te stellen op -12 of tussen -6 en +6. Als de subwoofer Niet is aangesloten, druk op de knop omhoog of omlaag om het basniveau in te stellen tussen -6 en +6. Om het volume van de woofer (bas) in te stellen op 0 (standaard), druk op de knop (als de Soundbar is aangesloten op een draadloze subwoofer (afzonderlijk verkrijgbaar)).

TONE CONTROL

Door op de knop te drukken=kunt u het volume van de hoge of lage tonen aanpassen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. (Deze functie is beschikbaar in alle geluidsmodi behalve in de modus "Standard".)

Led-lampje	Wit knippert X1 ○○●○○
	"Treble"→"Bass"

De verborgen knoppen gebruiken (knoppen met meer dan een functie)

Verborgen knop		Referentiepagina
Knop op afstandsbediening	Functie
WOOFER (Omhoog)	Afstandsbediening tv aan/uit	Pagina 15
Links	TV Auto connect aan/uit	Pagina 22
Omhoog	ID SET	Pagina 11
(Geluidsregeling)	7-bands EQ	Pagina 11
SOUND MODE	DRC aan/uit	Pagina 12
	Bluetooth Power aan/uit	Pagina 12
PAIR	Bluetooth-multiverbinding aan/uit	Pagina 29

Uitvoerspecificaties voor de verschillende geluideffecten

Effect	Invoer	Uitvoer
		Alleen met Soundbar	Alleen met subwoofer	Met subwoofer & kit met draadloze hinterluidspreker
DTS Virtual:X	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Standard	2.0 kanalen	2.0 kanalen	2.1 kanalen	2.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Music	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Game	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
Adaptive Sound	2.0 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen
	5.1 kanalen	3.0 kanalen	3.1 kanalen	5.1 kanalen

• De draadloze achechterluidsprekerkit en subwoofer van Samsung is afzonderlijk verkrijgbaar. Om een kit of de subwoofer aan te schaffen, neemt u contact op met de leverancier waar bij u de Soundbar hebts gekocht.

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden nicht ondersteund.
• Zet de tv-luidspreker op Ext. luidspreker om deze functie te gebruiken.
• Fabrikanten ondersteunen deze functie: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Afstandsbediening tv aan/uit

1. Zet de Soundbaruit.
2. Druk gedurende 5 seconden op de knop WOOFER.

Elke keer dat u gedurende 5 seconden op de knop WOOFER drukt, schakelt de modus om in deze volgorde: "Off-TV Remote" (standaardmodus), "Samsung-TV Remote", "All-TV Remote".

De status van het indicatielampje verandert elke keer dat de modus worden gewijzigd, zoals hieronder weergegeven.

Knop op afstandsbediening	Led-lampje	Status
5 Sec	Rood knippert X1 ○○●○○ “Off-TV Remote” (Standaardmodus)	Schakel de afstandsbediening van de tv uit.
5 Sec	Cyaan knippert X1 ○○●○○ “Samsung-TV Remote”	Schakel de IR-afstandsbediening van een Samsung-TV in.
5 Sec	Blauw knippert X1 ○○●○○ "All-TV Remote”	Schakel de IR-afstandsbediening van een tv van derden in.

04 DESOUNDBAR AANSLUITEN

De elektriciteit aansluiten

Gebruik de stroomcomponenten om de Soundbar op een stopcontact aan te sluiten in deze volgorde:

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• Sluit erst het netsnoer aan op delichtnetadapter. Sluit de lichtnetadapter (met het netsnoer) aan op de Soundbar.
• Sluit het netsnoer aan op een stopcontact.

OPMERKINGEN

• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteelt wanner het product ingeschakeld is, worden de Soundbar automatisch ingeschakeld.
• Zorg ervoor dat delichtnetadapter plat op een tafel of op de vloer ligt. Als u delichtnetadapter zo staat dat bye met de ingang voor het netsnoer� boven hangt, können water of andere vreeimde stoffen in de adaptererechtkomen waardoor de adapter neteer maar behoren gaat werken.

De Samsung Wireless Rear Kit en Subwoofer met uw Soundbar verbinden

Breid uit maar=echt draadloos surround-geluid door de draadloze set voor luidspreker achefter van Samsung (SWA-9100S, afzonderlijk verkrijgbaar) en de draadloze subwoofer (SWA-W510, apart verkrijgbaar) aan te sluiten op uw Soundbar.

Raadpleeg de handleiding van de Samsung draadloze set voor luidspreker awhile en de draadloze subwoofer voor uitgebreide informatie over verbindingen.

05 EEN BEDRADE VERBINDING NAAR DE TV GEBRUIKEN

Methode 1. Verbinden met een HDMI

LETOP

• Wonneer zowel de HDMI-kabel als de optische kabel� aangesloten, worden eerst het HDMI-signal ontvangen.
• Om de HDMI-kabel te verbinden:tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders worden het tv-geluid möglichn Niet uitgevoerd.
• De aanbevolen kabel is High Speed HDMI Cable with Ethernet.

De tv verbinden die HDMI ARC (Audio Return Channel) ondersteunt

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.
2. Schakel de Soundbar en tv in.

3. Het tv-geluid wordenuit gezonden vanaf de Soundbar.

4. Wonneer het tv-geluid Niet worden uitgevoerd, drukt u op de knop (Bron) op de bovenkant van de Soundbar of op de afstandsbediening, om de modus "Digital Audio In" te selecteren.

5. Controller de HDMI-kabelverbinding opnieuw als het geluid nicht worden UITgevoerd.
6. Gebruik de volumeknuppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKINGEN

• Wonneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar,kest u de digitale video-en audiogelevens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.
• We bevelen u aan om indien möglichk een Kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met Kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is nicht beschikbaar als de HDMI-kabel ARC nicht ondersteunt.
• Wanner de audio in een uitzending gecodeerd is in Dolby Digital en de "Formaat van digitale geluidsuitvoer" op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanner deinstilling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere worden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

Methode 2. Verbinden met een optische kabel

Controlelijst vór aansluiting

• Wonneer zowel de HDMI-kabel als de optische kabel� aangesloten, worden eerst het HDMI-signal ontvangen.
• Wonneer u een optische kabel gebruikt en de aansluitingen klepjes hebben, verwijder de klepjes dan eerst.

Led-lampje

Wit Aan→Uit ●○○○○

“Digital Audio In”

1. Als de tv en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), Zoals op de afbeeling getoond.
2. Schakel de Soundbar en tv in.
3. Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer verzolgens de knop "Digital Audio In"-modus.
4. Het tv-geluid wordenuit gezonden vanaf de Soundbar.

De functie Q-Symphony gebruiken

Voor Q-Symphony synchroniseert de Soundbar met een Samsung-TV om geluid via twee apparaten uit te voeren voor een optimaal surroundeffect. Wonneer de Soundbar is aangesloten, verschijnt het menu "TV+Soundbar" onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu.

• Voorbeeld tv-menu: TV + [AV] Soundbar Naam serie (HDMI)

OPMERKINGEN

• Het kan werkken met de codec die worden ondersteund door de tv.
• Deze functie worden alleen ondersteund wanneer de HDMI-kabel of Optische kabel (niet meegeleverd) is aangesloten.
• Het weergegeven bericht kan per tv-model verschillen.
• Deze functie is beschikbaar op sommige Samsung-TV's en sommige Soundbar-modellen.

06 EEN DRAADLOZE VERBINDING NAAR DETV GEBRUIKEN

Verbinden via Bluetooth

Wanner een Samsung-TV met Bluetooth is verbonden,kest u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts=een Samsung-tv tegelijkkertijd worden aangesloten.
• Een Samsung-TV die Bluetooth ondersteunt, kan worden aangesloten.

Controller de specificaties van uw tv.

De eerste verbinding

1. Druk op de knop PAIR op de afstandsbediening van de Soundbar of druk op de knop (Bron) op de bovenkant van de Soundbar om�de "Bluetooth"-modus te gaan..

Knop voor Bluetooth koppelen	Led-lampje
OF In de "Bluetooth"-modus 5 Sec	Rood → Groen → Blauw knipperend Koppelen	Cyaan knippert X3 Verbinding is voltooid • Tot de koppeleling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw.
	"Ready to connect via Bluetooth."

1. Selecteer Bluetooth-modus op de Samsung-tv. (vb. Start () Menu Installingen () Alle installingen () Geluidsuitvoer Lijst met Bluetooth-luidsprekers [AV] Soundbar S5B-Series (Bluetooth))
2. Selecteer "[AV] Soundbar S5B-Series" in de lijst op het scherm van de tv. Een beschikbare Soundbar worden met "Koppelen vereist" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-TV met de Soundbar te verbinden, selecteert u het bericht en brengt uervoVGens een verbinding tot stand.
3. U hoog nu het geluid van de Samsung-TV via de Soundbar. Als er een verbindingslog:tussen de Soundbar en Samsung-TV is, wordt de Soundbar automatisch verbonden door zichn modus in "Bluetooth" te wijzigizen.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (vb. [AV] Soundbar S5B-Series) in de lijst van luidsprekers op de Samsung-TV staat, wis die dan.
  Herhaal verwolgens de stappen 1 tot en met 3.

De Soundbar van de Samsung-tv loskoppelen

Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer een andere modus dan "Bluetooth".

• Loskoppelen duurt eenijdje,on dat de Samsung-tv een responss van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.)

TV Auto connect aan/uit

• Om de automatische Bluetooth-verbinding:tussen de Soundbar en tv te annuleren, drukt u op de afstandsbediening gedurende 5 seconden op de knop Links in de status "Bluetooth Ready". (Schakelen:tussen Aan Uit)

Knop links	Led-lampje
5 Sec	Cyaan knippert X1 Aan (standaard)	Rood knippert X1 Uit
Bluetooth Ready	Schakelaar Aan → Uit

Opmerkingen over een Bluetooth-verbinding

• Plaats een新模式 apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode worden gezvaagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minutes.

• De Soundbar zoekt möglich nicht maar Bluetooth of verbindt möglich nicht correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zich gekoppeld.

• Als het Bluetooth-apparaat is uitgeschakeld, Niet op+zijn plaats is of bij storingen.

• Elektronische apparaten können radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt uuit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

07 EEN EXTERN APPARAAT VERBINDEN

Verbinden met een optische kabel

Led-lampje

Wit Aan→Uit ●○○○○

“Digital Audio In”

1. Als het externe apparaat en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op het externe apparaat aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.
2. Schakel de Soundbar en het externe apparaat in.
3. Selecteer de "Digital Audio In"-modus door op de knop (Bron) op het bovenpaneel of op de afstandsbediening te drukken.
4. Het geluid van het externe apparaat worden uit gezonden vanaf de Soundbar.

08 EEN USB-OPSLAGAPPPARAAT AANSLUITEN

U kurz muziekbestanden op USB-opslagapparaten afsplen via de Soundbar.

1. Sluit de Soundbar aan met de USB-stick met de USB-adapterkabel hierboven.
2. De Micro-USB-naar-USB-adapterkabel worden afzonderlijk verkocht. Neem contact op met een Samsung servicecentrum of Samsung klantenservice om deze aan te schaffen.
3. Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en selecteer verrolgens de "USB"-modus.

4. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

5. De Soundbar worden automatisch uitgeschakeld (Auto Power Down) als er gedurende meer dan 20 minuten geen USB-apparaat is verbonden.

Extensie	Codec	Samplingfrequentie	Bitrate
*.mp3	MPEG 1 Layer2	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 1 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
	MPEG 2.5 Layer3	16kHz ~ 48kHz	80 ~ 320kbps
*.wma	Wave_Style_MSAudio1	16kHz ~ 48kHz	56 ~ 128kbps
	Wave_Style_MSAudio2	16kHz ~ 48kHz	56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps 5.1-kanaals 320 kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps 5.1-kanaals 160 kbps
*.wav	-	16kHz ~ 48kHz	tot 3000 kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Als er te veel mappings (ongeveer 200) en bestanden (ongeveer 2000) zijn opgeslagen op het USB-apparaat, kan het even duren voordat de Soundbar toegang heeft tot die bestanden en ze kan afspelen.
• De Soundbar ondersteunt alleen USB-apparaten met FAT16 (~2GB)-, FAT32 (~2TB)- of NTFS (~2TB)-bestandssystemen.

09 EEN MOBIEL APPARAAT VERBINDEN

Verbinden via Bluetooth

Wanner een mobiel apparaat met Bluetooth is verbonden, kutn u stereogeluid beluisteren zonder gedoe met kabels.

• Wanner u een gekoppeld Bluetooth-apparaat verbindt met deuitgeschakelde Soundbar, worden de Soundbar automatisch ingeschakeld.

Mobiel apparatus

De eerste verbinding

• Zorg er bij het verbinden op een新模式 te bestand van 1 m bevindt.

• Druk op de knop PAIR op de afstandsbediening van de Soundbar of druk op de knop (Bron) op de bovenkant van de Soundbar om waar de "Bluetooth"-modus te gaan..

Knop voor Bluetooth koppelen	Led-lampje
OF In de "Bluetooth"-modus	Rood→Groen→Blauw knipperend Koppelen	Cyaan knippert X3 Verbinding is voltooid
	·Tot de koppeleling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood→Groen→Blauw.
		"Ready to connect via Bluetooth."

1. Selecteer op uw apparaat "[AV] Samsung Soundbar S5B-Series" in de lijst die verschijnt.
2. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.

Als het apparaat geen verbinding kan make

• Als er een bestaande Soundbar (bjv. "[AV] Samsung Soundbar S5B-Series") in de lijst van luidsprekers op het mobiele apparaat staat, wis die dan.
• Herhaal cervolgens stappen 1 en 2.

Opmerkingen over een Bluetooth-verbinding

• Plaats een新模式 apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode worden gtvegraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minutes.

• De Soundbar zoekt möglichnestaar Bluetooth of verbindt möglichniet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevinds.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zich gekoppeld.

• Als het Bluetooth-apparaat is uitgeschakeld, Niet op+zijn plaats is of bij storingen.

• Elektronische apparaten können radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt uuit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U=knt de Soundbar Niet verbinden met een Bluetooth-apparaat dat alleen de HF-function (handsfree) ondersteunt.
• Wanner u de Soundbar verbindt met een Bluetooth-apparaat,plaatst u ze zo zich möglichk bij elkaar.
• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit worden. De Bluetooth-verbinding kan verb broken worden wanner de apparaten zich buiten het effectieve bereik bevinden.
• De Bluetooth-verbinding werkkt möglichn nicht maar behoren in gebieden met slechte ontvangst.

• Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat:

• Wanner het lichaam in contact staat met de signalaltransceiver op het Bluetooth-apparaat of de Soundbar.

• In hoeken of wanner er een obstakte in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen können optreden.
• Bijblootstelling aan radiostoringen door andere producten die op hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten.

• Obstakels zoals deuren en muren können de geluidskwaliteit nog steeds beinvloeden, zichs wonneer de apparaten zich binnen het effectieve bereik bevinden.

• Let op: uw Soundbar kan nicht worden gekoppeld met andere Bluetooth-apparaten verwijl u de Bluetooth-optie gezruikt.

• Dit draadloze apparaat kan elektrische interventie veroorzaken tijdens het gebruik.

Bluetooth Power aan/uit

Als de Bluetooth Power Aan-functie is ingeschakeld en de hoofdeenheid uit staat, worden de hoofdeenheid automatisch ingeschakeld als een erder gekoppeld Bluetooth-apparaat probeert om een koppeling met de Soundbar tot stand te brengen.

1. Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt verwijl de Soundbar is ingeschakeld.
2. Het gekleurde indicatielampje op de Soundbar knippert "Cyaan".

SOUND MODE-knop	Led-lampje
5 Sec Sound Mode	Cyaan knippert X1 Aan (standaard)	Rood knippert X1 Uit
Bluetooth Power aan/uit	Schakelaar Aan → Uit

Het Bluetooth-apparaat loskoppelen van een Soundbar

U kunt de verbinding:tussen het Bluetooth-apparaat en Soundbar verbreten. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

• De verbinding met Soundbar worden verbroken.
• Als de Soundbar is losgekoppeld van het Bluetooth-apparaat, knippert het gekleurde indicatielampje op de Soundbar drie keer "Rood".

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbeken

Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer een andere modus dan "Bluetooth".

• Loskoppelen duurt eenijdje onions het Bluetooth-apparaat een responss van de Soundbar要去 krijgen. (De loskoppeltijd kan verschillen, afhankelijk van het Bluetooth-apparaat).

De Soundbar kan met 2 Bluetooth-apparaten tegelijk worden verbonden.

Bluetooth-apparaat A

Bluetooth-apparaat B

TV Auto connect aan/uit

1. Houd de knop PAIR op de afstandsbediening langer dan 5 seconden ingedrukt verwijl de Soundbar isuitgeschakeld.
2. Het gekleurde indicatielampje op de Soundbar knippert "Cyaan".

Knop voor Bluetooth koppelelen	Led-lampje
Wanner in stand-by-modus	Cyaan knippert X1 Multiverbinding Aan (standaard)	Rood knippert X1 Multiverbinding Uit

1. Verbind de Soundbar met maximaal twee Bluetooth-apparaten. (Zie pagina 26)
2. Speel muzzlek af vanaf een van de aangesloten Bluetooth-apparaten verwijl twee apparaten verbonden zijn.
3. Als er muziek worden afgespeeld van Bluetooth-apparaat "B" terwijl muziek van apparaat "A" aan het afspelen is, worden de muziek van apparaat "B" gestart en worden de muziek die afspeelt van apparaat "A" automatisch gestopt/gepauzeerd.
4. In versies vór AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek aftspeelt, vertraagd+zijn.

Meerdere Bluetooth-koppelingen

Meerdere apparaten aan de Soundbar koppelen

1. Zet de Soundbar aan.
2. Alleen in "Bluetooth"-modus, houd de (Bron)-knop bovenop de Soundbar langer dan 5 seconden ingedrukt. De Soundbar.gaat maar de modus "Bluetooth Pairing". Vervolgens schakelt u op het Bluetooth-apparaat de Bluetooth-functie in en selecteert u de Soundbar in de lijst met beschikkbare apparaten. De Soundbar maakt automatisch verbinding met het Bluetooth-apparaat.
3. Een 2e Bluetooth-apparaat kan opdezelfde manier worden gekoppeld en verbonden met de Soundbar. Als u een 3e apparaat probeert te verbinden, verwreekt de Bluetooth-verbinding met een verbonden apparaat dat geen audio afspeelt. Dit apparaat isECHTER nog steeds gekoppeld aan de Soundbar.
4. Metdezelfdemeithodekuntumaximal8Bluetooth-apparatenkoppelen,maar alleendelaatste2 apparatenblijventegelijkertijdverbondenmet deSoundbar.

OPMERKINGEN

• Verbind de Soundbar met maximaal twee Bluetooth-apparaten.
• Speel muziek af vanaf een van de aangesloten Bluetooth-apparaten verwijl twee apparaten verbonden zijn.
• Als er muziek worden afgespeeld op Bluetooth-apparaat "B" terwijl er muziek op apparaat "A" aan het afspelen is, worden de muziek van apparaat "B" gestart en worden de muziek die afspeelt op apparaat "A" automatisch gestopt/gepauzeerd.
• In versies vór AVRCP V1.4 kan de omschakeltijd van het apparaat dat muziek aftspeelt, worden vertraagd.
• Het apparaat kan geschakeld worden door een melding of wekker op sommige apparaten.
• Sommige apparaten ondersteunen geen multiverbinding via Bluetooth.
• "Bluetooth Pairing"-modus stopt wanner er nicht binnen 3 minuten een apparaat worden gekoppeld.
• Schakelen tussen apparaten kan op sommige apps ongeveer 7 seconden duren.
• Als u probeert een 3e Bluetooth-apparaat te verbinden, worden de verbinding met apparaat A of B verbroken. (Een apparaat dat op dat moment Niet aan het afspelen is, worden losgekoppeld.)
• Er können slechts 1 Samsung-TV of 2 Bluetooth-apparaten tegelijkkertijd met de Soundbar verzonden zich.
• De Soundbar worden losgekoppeld van Bluetooth-apparaten als het een verbindingsverzoek ontvangt van een Samsung-TV.

Tap Sound gebruiken

Tik met uw mobiele apparaat op de Soundbar om het geluid van uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat worden deze functie möglichst Niet ondersteund.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer.

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

2. Zie "De Tap Sound-functie inschakelen" hieronder voor meer informatie over hoe u de functie inschakelt.

3. Tik met het mobiele apparaat op de Soundbar. Selecteer "Nu starten" in het weergegeven berichtvenster. Via Bluetooth worden een verbinding tot stand gebracht:tussen het mobiele apparaat en de Soundbar.

4. Speel het geluid van uw mobiele apparaat af via de Soundbar.

5. Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detectoren die optreden wonneer het apparaat de Soundbar aanraakt.

6. Tik met uw mobiele apparaat Niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrant of beschadigd raken.
7. Het worden aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zicht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.
8. Update de SmartThings-app waar de{nieuwste versie om dieze functie te gebruiken. Afhankelijk van het versie van de app worden de functie möglichk Niet ondersteund.

De Tap Sound-functie inschakelen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.
2. Selecteer ( 品) op het scherm van de SmartThings-app op het mobiele apparaat.
3. Stel "Tap View, Tap Sound" in op Aan zodate functie werkt wonneer een mobiel apparaat in de buurt van de Soundbar komt.

OPMERKINGEN

• Wonneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound Niet.
• De functie Tap Sound werkkt möglichk nicht als er apparaten in de buurt van de Soundbar zich die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring können veroorzaken op voldoende afstand van de Soundbar worden geplaatst.

10 DE WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installmentie

• Installer uitsluitend op een verticale wand.
• Installee nicht op eenplaats met hogem temperaturen en een hogeluchtvochtigheidsgraad.
• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat Niet het geval is, versterk de wand dan of kies een andere installmentieplaats.
• Koop en gebruik de bevestigingssschroeven of verankeringen die geschikt voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien möglich de ondersteunigungsschroeven in muurtapeinden.
• Koop wandmontageschroeven volgens het type en de dikte van de wand waarup de Soundbar wilt monteren.

Diameter: M5
- Length: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.
• Zorg ervoor dat het toestel isuitgeschakeld en de stekker uithet stopcontactisvoordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor wandmontage

Wandmontagegids

X2

X2

(M4 x L10)

Schroefhouser

Schroef

Steun wandmontage

1. Plaats de Wandmontagegids gegen het wandoppersvlak.

2. De Wandmontagegids moet waterpas়n.

3. Als uw tv aan de wand gemonteerd is, installeer de Soundbar dan ten minste 5 cm onder de tv.

2. Lijn de Centrale lijn van de

wandmontagegidsuit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig verrolgens de Wandmontagegids op de wand met behulp van tape.

• Als u de Soundbar Niet onder een tv monteert,plaats dan de Centrale Lijn in het midden van het installmentiegebied.

3. Markeer met een pen de posities van de gaten en verwijder de Wandmontagegids.

4. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke marketing.

• Als de markingsen Niet overeenkomen met de posities van de bouten, zorg er dan voor dat u geschikte steunen in de gatenplaatst voordat u de schroefsteunen bevestigt. Als u steunen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg� voor de steunen die u gebruikt.

• Duw een schroef (niet meegeleverd) door elke Schroefhouser en draai de schroef stevig aan in het gat.

1. Installeer de 2 Steun muurmontage in de juisterichting onderaan de Soundbar met behulp van 2 Schroeven.

• Bij het monteren要去 voor zorgen dat het ophangsgonderdeel van de Steun muurmontage zichTyler dechterkant van de Soundbar bevinden.

1. Installeer de Soundbar met de bijgeleverde Steun muurmontage door de Steun muurmontage aan de Schroefhoulders op de wand te hangen.

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de Steun muurmontage stevig op de Schroefhouserusten.

2. Plaats de Schroefhouser in het brede (onderste) gedeelte van de Steun muurmontage en schuifervolgens de Steun muurmontage omlaag zodate de Steun muurmontage stevig op de Schroefhouser rusten.

11 DE SOUNDBAR INSTALLEREN VOOR DE TV

Installer het midden van de Soundbar in het midden van de tv zoals getoond in de afbeelding. Plaats de Soundbar op ten minste 3 cm afstand van de tv.

OPMERKINGEN

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
• Onvoldoende afstand tot de tv kan leiden tot problemen met het geluid.

12 SOFTWARE- UPDATE

Belangrijk: Na het upgraden worden de oorspronkelijke instellungen behouden.

1. Sluit een USB-geheugenstick aan op de USB-poort van uw computer.
   Belangrijk: Controller of er geen muziekbestanden op de USB-geheugenstick staan. Hierdoor kan het updater van de firmware mislukken.
2. Ga waar (samsung.com) selecteer Modelnummer invoeren en voer het model van uw Soundbar in. Selecteer handleidingen en downloads, en download het niewste softwarebestand.
3. Slade gedownloade software op een USB-geheugenstick op en selecteer "Hier uitpakken" om de map te uit te pakken.

4. Schakel de Soundbar in en plaats de USB-geheugenstick met waarop de software-update aan op de rouwelijkke poort van een micro-USB-adapterkabel. Sluit de kabel aan op de USB-poort van de Soundbar.

5. Steek de USB in de Soundbar en schakel over\ naar USB-bron, de software worden automatisch\ bijgewerkt, de update is binnen 2 minuten\ voltooid. Tijdens het updateproces gaan de 5\ LED's in een lus knipperen, cervolgens worden\ de 5 LED's allemaal holderwit en ten slotte\ gaan de 5 LED's weein een lus knipperen.\ Wanner de update klaar is, knippert het\ cyaankleurige indicatielampje 3 keer, en de\ Soundbar start automatisch opnieuw op.

• Dit product heeft een functie DUAL BOOT. Als het updaten van de firmware is mislukt,(Intu de firmware opnieuw updaten.

1. Schakel de Soundbar UIT, koppel het opslagapparaat met de updatebestanden los en sluit het apparaat verzolgens weeer aan op de USB-poort van de Soundbar.
2. Verwijder de stroomkabel van de Soundbar, sluit deze waar aan enzet de Soundbar aan.

OPMERKINGEN

• Het updaten van firmware werkkt möglich nicht goed als audiobestanden die worden ondersteund door de Soundbar zijn opgeslagen op het opslagapparaat.
• Verwijder de Soundbar Niet het stopcontact en verwijder het USB-apparaat Niet terwijl de updates worden toegepast. De hoofdeenheid worden automatischuitgeschakeld nadat de firmwareupdate voltood is.

• Na het upgraden worden de oorspronkelijke instellingen behouden. (inclusief volume, geluidsveld, enz.)

• Wanner de firmware-update is voltooid, schakelt de Soundbar automatisch in enkomt Voice UI er uit. Als de software-update mislukt, contrôleert u of de USB-stick defect is.

• Gebruikers met Mac OS要去en MS-DOS (FAT) gebruiken als indeling voor de USB-stick.

• Updaten via USB is möglich nicht beschikbaar, afhankelijk van de fabrikant van het opslagapparaat.

Reset

Druk met de Soundbar ten minste 5 seconden op\ beide - + (Volume)-knuppen tegelijk. De\ weergave van de LED wijzig zoals hieronder\ getoond enervoigens worden de Soundbar\ gereset.

LETOP

• Alle instellingen van de Soundbar zich geseset. Voer dit alleen uit wanner een reset vereist is.

Alvorens assistentie te zoeken, controller het volgende.

Soundbar gaat Niet aan.

Controller of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig.

Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
→ Schakel het externe apparaat uit en waar in, en probeer het opnieuw.
Als er geen signala is, schakelt de Soundbar automatisch uit na een bepaalde tijdsperiode. Schakel het toestel in. (Zie pagina 9.)

Wijs met de afstandsbediening direct waar de Soundbar.
Vervang de batterijen door{nieuwe.

Soundbar geeft geen geluid.

Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-TV: Start () Menu Instellingen (念) Alle instellingen (念) Geluid Geluidsuitvoer Soundbar selecteren)
De kabelverbinding met de Soundbar mag Niet los zitten. Verwijder de kabel en sluit hem opniew aan.
Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
Start het product en probeer opniew. (Zie pagina 36.)

Als de tv Niet via HDMI (ARC) is verbonden.

Controller of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 17.)
De verbinding is misschien nicht möglich wegens het aangesloten externe apparaat(settopbox, gamemachine enz.). Verbind deSoundbarrechtstreeks.
HDMI-CEC worden möglichniet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-TV: Start () Menu Instellingen () Alleinstellenen () Verbinding Beheer externe apparaten Anynet+ (HDMI-CEC) AAN)

Soundbar kan geen verbinding make via Bluetooth.

→ Schakel bij het verbinden met een nieuw apparaat waar Bluetooth-koppeling voor een verbinding. (Druk op de knop PAIR op de afstandsbediening of druk gedurende ten minste 5 seconden op de knop (Bron) op de behuizing.)
Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.
Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-TV: Start () Menu Installingen (念) Alle installingen (念) Geluid Geluidsuitvoer Lijst met Bluetooth-luidsprekers)
Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.
Start het product en probeer opnieuw. (Zie pagina 36.)

Geluid valt weg wonneer verbonden via Bluetooth.

Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaatDICteraar de Soundbar toe.
Als een deel van uw lichaam in contact is met de Bluetooth-zendontvanger of het product is geinstalleerd op een metalen meubel, kan het geluid wegvallen. Controller de installmenteomgeving en gebruiksomstandigheden.

Als de tv is aangesloten op de Soundbar, kan Bluetooth-multiverbinding möglichniet werken. Koppel de Soundbar los van de tv en probeer het opnieuw.
Controller of deinstelling Bluetooth-multiverbinding is ingeschakeld. (Ga waar de paragraaf "Soundbar kan geen verbinding maken via Bluetooth.")
Koppel het apparaat los dat momenteel aan het afselen is, koppel met het apparaat dat u wilt verbinden en verbind het vorige apparaat opnieuw.
Als het geluid Niet hoorbaar is, zelfs na een juiste verbinding, ga waar de paragraaf "Geluid valt weg wonneer verbonden via Bluetooth."

Als u de Soundbar uitschakelt tijdens het kijken maar de tv, worden de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit.

14 LICENTIE

Dolby AUDIO

• Dit product ondersteunt geen Dolby Atmos®.

dt

Neem contact op met Samsung Open Source (http://opensource.samsung.com) voor vragen en verzoeken over open source

16 BELANGRIJKE OPMERKING OVER SERVICE

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dwellen slechts te referentie en+kennen afwijknen van hoe het apparaat er in werkelijkheid uitziet.
• In de volgende gevallen können administratiekosten in rekening worden gebracht:

(a) een technicus komt bij u langs maar de spelere vertoont geen gebreken (u hebt blijkaar deze gebruiksaanwijzing nicht gelezen).
(b) u brengt het product maar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijbaar deze gebruiksaanwijzing Niet gelezen).

• U worden op de hoogte gesteld van deze administratiekosten voordat een dergelijk reparatie of bezoek worden uitgevoerd.

17 SPECIFICATIONS EN HANDLEIDING

Specificaties

Modelnaam	HW-S50B
USB	5V/0,5A
Gewicht	2,4 kg
Afmetingen (B X H X D)	670,0 x 62,3 x 105,0 mm
Temperatuurbereik voor gebruik	+5°C - +35°C
Vochtigheidspercentage voor gebruik	10 % - 75 %
VERSTERKER Uitvoervermogen	(30W x 2) + (30W x 2) + 20W
Ondersteunde spelindelingen DTS, Dolby® Digital (DTS virtueel surround worden afgespeeld in DTS-formaat.)	LPCM 2ch, Dolby Audio™ (supporting Dolby® Digital), DTS, DTS Virtual:X
UITGANGSVERMOGEN DRAADLOOS APPARAAT	Het zendvermogen is 9 dBm.
Algemeen elektriciteitverbruik in de stand-by- stand (W)	0,5W
Bluetooth Manier om poort te deactiveren	Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.

OPMERKINGEN

Samsung Electronics Co., Ltd behoudt zich hetrecht voor de specificaties zonder voorafgaande waarschuwing te wijzigen.
Gewicht en afmetingen zich bij benadering.

Hierbij verklaart Samsung dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijkke voorschriften van het VK.

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.samsung.com. Gaaar Ondersteuning en voer de naam van het model in.

Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.

[Correcte behandeling van een gebruikte accuuit dit product]

(Van toepassing in landen waar afval gescheiden worden ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur Niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb gezven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveauaus in de Richtlijn 2006/66/EC.

Indien de gelebrekte accu Niet op de juste wijze worden behandeld, können deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssystem voor accu's en batterijen in uw omgeving.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval geschaden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiematerialia duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) Niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om möglichke schade aan het milieu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd.

Huishoudelijkge gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kannen latenten recyclen.

Zakelijkge gebruikers要去en contact opnemen met hun leverancier en de algemene voor waarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen Niet met ander bedrijfsafval voor verwijdering worden gemengd.

Meer informatatie over de milieuverplichtingen van Samsung en productspecifieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op:

Eisen inzake ecologisch ontwerp voor externe stroomvoorzieningen :

www.samsung.com/global/ecodesign_component
