HW-S50B - Barra de som SAMSUNG - Manual de utilização gratuito

Tipo de produto	Barra de som
Marca	Samsung
Modelo	HW-S50B
Dimensões (L x A x P)	670,0 x 62,3 x 105,0 mm
Peso	2,4 kg
Alimentação	Adaptador AC/DC 19 V
Consumo em espera	0,5 W
Potência nominal de saída	(30 W x 2) + (30 W x 2) + 20 W
Formatos de áudio suportados	DTS, Dolby Digital, LPCM 2ch, Dolby Audio (Dolby Digital), DTS Virtual:X
Conectividade	HDMI ARC, óptico, Bluetooth, USB (5V/0,5A)
Modos de som	DTS Virtual:X, Standard, Music, Game, Adaptive Sound

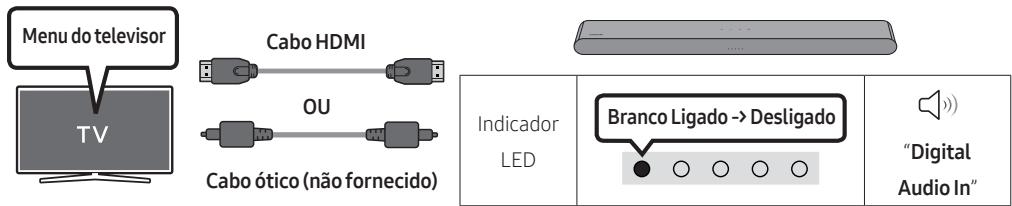

Funções especiais	Q-Symphony (com TV Samsung), Tap Sound, Bluetooth Power, Multiconectividade Bluetooth (2 dispositivos)
Manutenção e limpeza	Usar um pano macio e seco. Não usar produtos químicos.
Segurança	Não abrir a caixa, evitar umidade, desconectar em caso de tempestade, não obstruir as ventilações
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário. Contatar um serviço de assistência técnica qualificado.
Informações gerais	Temperatura de operação: +5°C a +35°C; umidade: 10% ~ 75%

Perguntas frequentes - HW-S50B SAMSUNG

Como conectar a barra de som à minha televisão?

Você pode conectar a barra de som à sua televisão por HDMI (ARC) ou cabo óptico. Para uma conexão HDMI, use um cabo HDMI e conecte-o na porta HDMI (ARC) da televisão e na porta HDMI da barra. Para uma conexão óptica, use um cabo óptico entre a porta OPTICAL OUT da televisão e a porta DIGITAL AUDIO IN (OPTICAL) da barra.

Como emparelhar a barra de som em Bluetooth com meu smartphone?

Pressione a tecla PAIR do controle remoto ou a tecla Source da barra para entrar no modo Bluetooth. O LED pisca em vermelho, verde e depois azul. No seu smartphone, ative o Bluetooth e selecione 'AV Samsung Soundbar S5B-Series' na lista.

Por que o som não sai pela barra de som?

Verifique se a barra está ligada e se o volume não está no mudo. Certifique-se de que a fonte está selecionada corretamente (HDMI, óptico, Bluetooth). Se conectado via HDMI ARC, verifique se a televisão está configurada para 'Alto-falante externo' e se a função Anynet+ (HDMI-CEC) está ativada nas configurações da televisão.

Como ajustar o volume do subwoofer?

Use a tecla WOOFER (Alto) do controle remoto para ajustar o nível dos graves entre -12 e +6 (ou -6 a +6 sem subwoofer). Pressione a tecla para ajustar para 0 (padrão).

Posso conectar a barra de som a dois dispositivos Bluetooth ao mesmo tempo?

Sim, a barra de som suporta multiconectividade Bluetooth de até dois dispositivos. Ative a função mantendo pressionada a tecla PAIR por 5 segundos quando a barra estiver desligada (LED ciano = ativado).

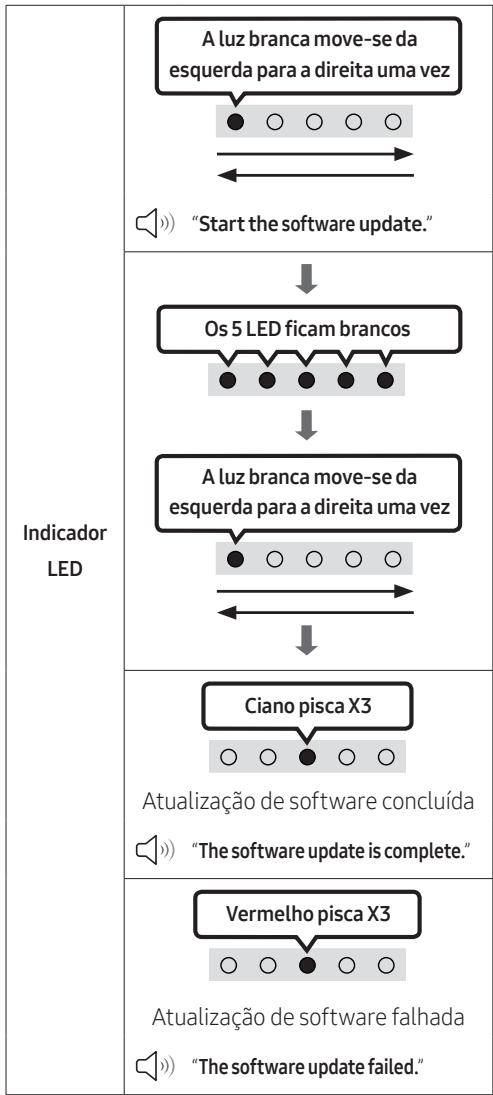

Como atualizar o software da barra de som?

Baixe o firmware mais recente no site da Samsung (samsung.com) e salve-o em um pendrive vazio (FAT16/32/NTFS). Conecte o pendrive na porta USB da barra por meio de um adaptador Micro-USB, ligue a barra e selecione a fonte USB. A atualização inicia automaticamente e leva cerca de 2 minutos. Não desconecte durante a operação.

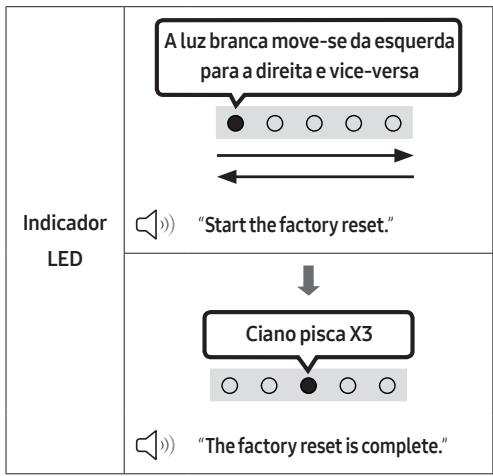

Como redefinir a barra de som para as configurações de fábrica?

Mantenha pressionadas as teclas - e + (Volume) na barra simultaneamente por pelo menos 5 segundos. O LED indica a redefinição, então a barra reinicia. Todas as configurações serão apagadas.

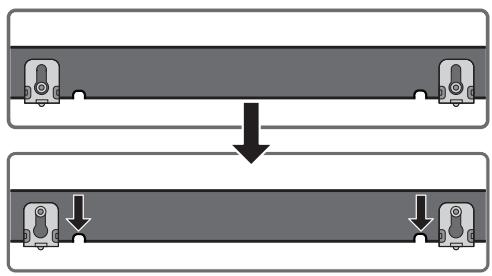

Posso fixar a barra de som na parede?

Sim, use o guia de fixação na parede fornecido para marcar os furos. Faça furos, insira buchas (não fornecidas) e aparafuse os parafusos de fixação. Fixe os suportes de parede na barra com os parafusos M4xL10 e pendure a barra nos parafusos de parede deslizando-a para baixo.

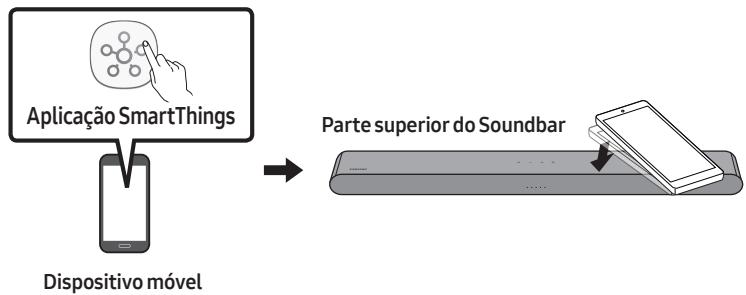

Como usar a função Tap Sound?

Esta função é compatível com smartphones Samsung com Android 8.1 ou superior. Ative-a no aplicativo SmartThings (Tap View, Tap Sound). Em seguida, toque suavemente na barra de som com seu telefone para iniciar a conexão Bluetooth e reproduzir o áudio.

O que fazer se o controle remoto não funcionar?

Verifique se as pilhas estão inseridas corretamente e se são novas. Aponte o controle remoto diretamente para a barra de som. Se o problema persistir, substitua as pilhas por pilhas AAA novas.

MANUAL DE UTILIZADOR HW-S50B SAMSUNG

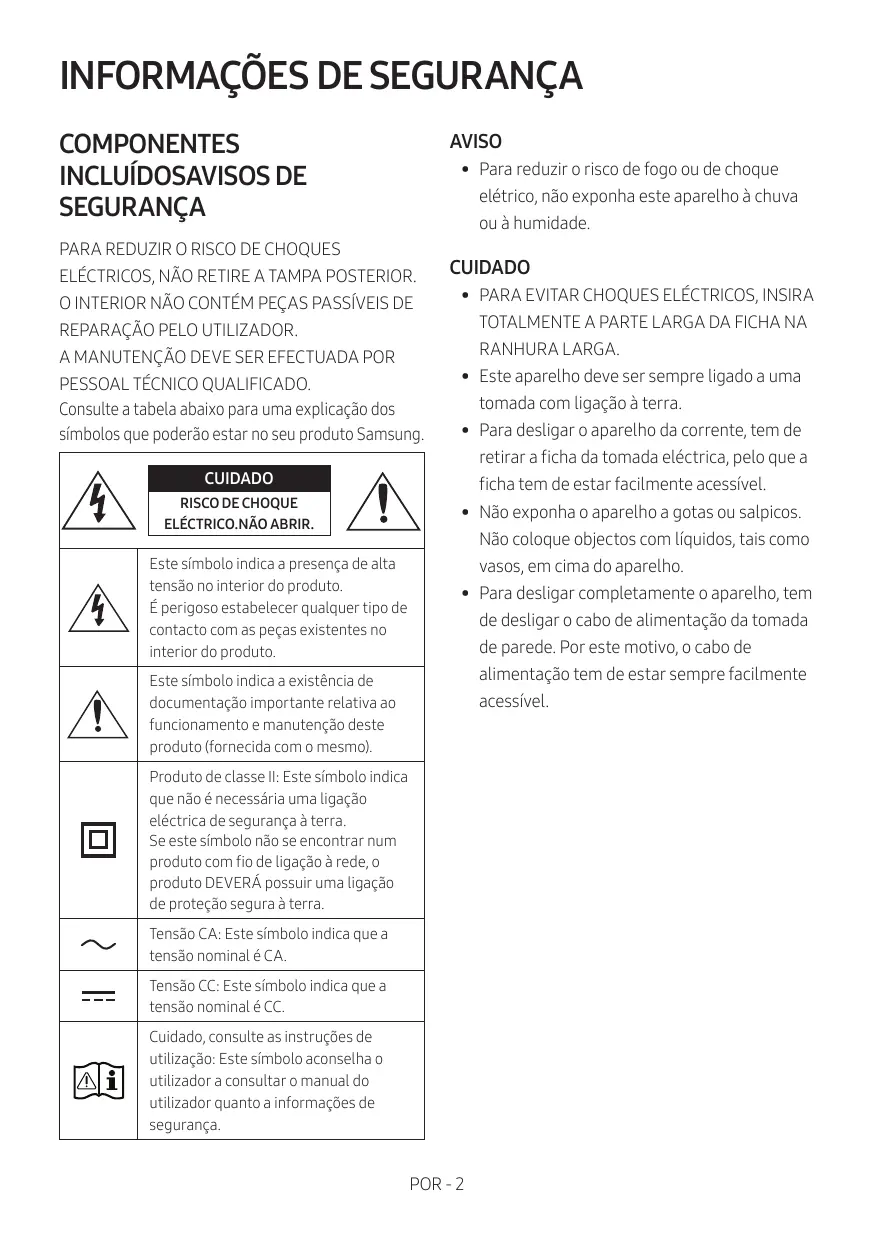

PARA REDUZIR O RISCO DE CHOQUES
ELECTRICOS, NÃO RETIRE A TAMPA POSTERIOR.
O INTERIOR NÃO CONTENTE PEÇAS PASSIVEIS DE REPARACÇÃO PELO UTILIZADOR.
A MANUTENÇÃO DEVE SER EFFECTUADA POR PESSOAL TECNICO QUALIFICADO.
Consulte aanela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung

5	CUIDADO RISCO DE CHOQUE ELECRico.Não ABRIR.
4	Este símbolo indica a presence de alta tensão no interior do produto. É perigo estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
1	Este símbolo indica a existência de documentação importante relativa ao funçamento e manutençao deste produto (fornecida com o mesmo).
	Produito de classe II: Este símbolo indica que não é necessária uma ligação eletrica de segurança à terra. Se este símbolo não se encontrar num produits com fio de ligação à rede, o produit DEVERÁ possuir uma ligação de proteção segura à terra.
~	Tensão CA: Este símbolo indica que a tensão nominal é CA.
==	Tensão CC: Este símbolo indica que a tensão nominal é CC.
Δi	Cuidado, consulta as instruções de utilização: Este símbolo aconseha o'utilizar a consulutar o manual do utiliser quando a informações de segança.

AVISO

• Para reduzir o risco de fogo ou de如何去ear elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELECTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparecido deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de退市ar a ficha da tomada eletrica, pelo que a ficha tem de estar fácilmente accesivel.
• Não exponha o aparecido a gotas ou salpicos. Não colque objectos com他们在, tais como vasos, em cima do aparecido.
• Para desligar completeness o aparecido, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre fácilmente acessível.

PRECAUÇÉS

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos electricos indicados no autocolante de CHARACTERisticas na parte inferior do produits. Instale o produit na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orificções de ventilação não está tapados. Não colque a unidade sobre amplificadores ou sobre outras tipo de equipamento que possa aquecer.Esta unidade foi concebida para uma utilização continua. Para desligar completeness a unidade, deslieue a ficha CA da tomada de parede. Deslieue a unidade quando não tencionar utilizes-a-la durante muito tempo.
2. Durante trovoadas, deslige a ficha de corrente da rede eletrica. Os picos de tensão durante uma trovoada podem danIFICAR a unidade.
3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobraquecer e ficar danificada.

4. Proteja o produit dahumidade (porexample, vasos) e de calor (porexample,uma lareira) ou de equipamento que crie Campos magnéticos ou electrolycicos fortes.Desligue o cabo de alimentação da tomada electrolytica se a unidade não funciona correctamente. O produitsão se destina autilização industrial.Useze este produitsapenas para fins pessoas.Pode ocorrer condensaçãose o produitsou ordio tiverem sido armZenados em temperatas baixas.Se transporte a unidade no Inverno,aguarde aproximamente 2 horas para que a unidade fique à temper tura ambiente,antes deutilizar.

5. As pilhas realizadas neste produit contém químicos nocivos para o ambiente. Não deite as pilhas no lixo dométrico. Não elimine as pilhas atraves de fogo. Não provoque curto-circuito, não desmonte nem sobraqueça as pilhas. CUIDADO: Pode provocar uma explosão, se substituir as pilhas incorrectly. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEUDOS

01 Verificar os componentes 6
02 Descrição geral do produits 7

Painel Frontal/Painel Superior do Soundbar 7
Painel inferior do Soundbar 8

03 Utilizar o controlo remoto 9

Insercao das pilhas antes deutilizar o controlo remoto (2 pilhas AAA) 9
Comoutilizar o controloremoto 9
Utilizar os botões esconddos (botões com mais de uma funcao) 14
Especificações de saída para不同类型iros de efeitos sonoros 14
Ajusted volume do Soundbar com o controlo remotode um televisor 15

04 Ligaro Soundbar 16

Ligar à corrente élétrica 16
Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar 16

05 Usar uma ligação com fios ao televisor 17

Método 1. Ligar com um cabo HDMI 17

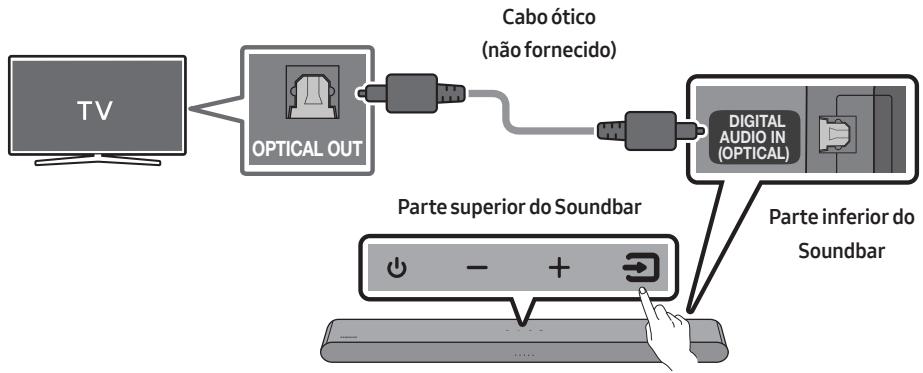

Méto do 2. Ligar com cabo otico 19

06 Usar uma ligação sem fios ao televisor 21

Ligar através de Bluetooth 21

07 Ligara um dispositivo externo 23

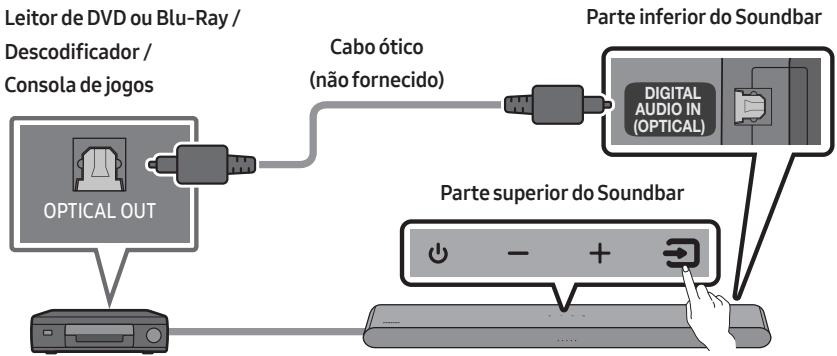

Ligar com cabo otico 23
08 Ligar um dispositivo de armazenamento USB 24
09 Ligara um dispositivo molevel 26
Ligar através de Bluetooth 26
Utilizar o Tap Sound 31

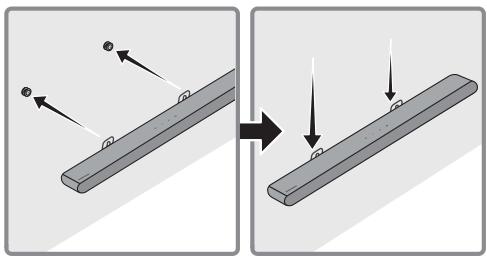

10 Instalar o suporte de parede 32
Precauções para a instalação 32

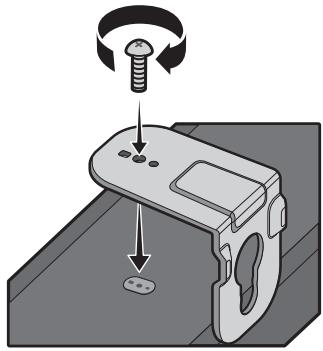

Componentes do suporte de parede 32

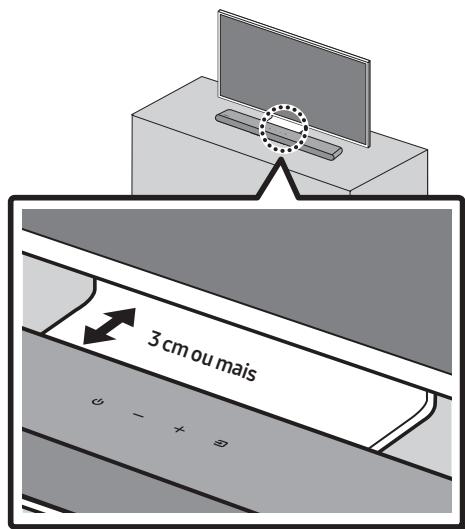

11 Instalar o Soundbar em frente ao televisor 34
12 Atualização do software 35
Reposicao 36
13 Resolucao de problemas 37
14 Licencias 38
15 Aviso de Licença de Open Source 39
16 Nota Importante sobre o Servico 39
17 Especificações e Guia 40
Especificações 40

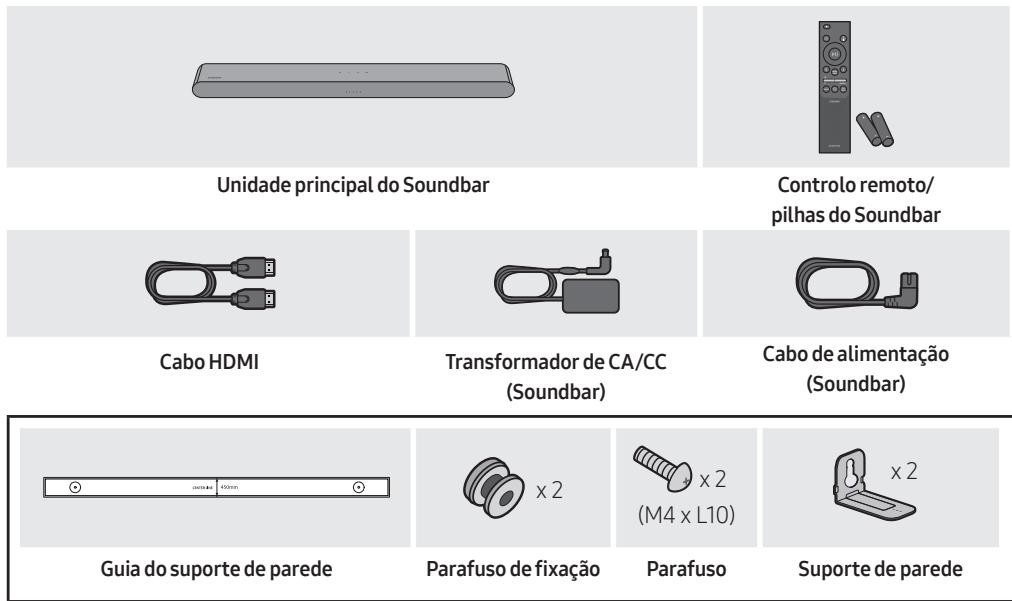

01 VERIFICAR OS COMPONENTES

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produits. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adcionais ou cabos.optionais, entre em contacto com o Centro de assistencia的技术ica ou com o Atendimento ao cliente da Samsung.
• Para mais informações sobre o suporte de parede, consulte a páginá 32.
• A conceção e as espécicações está sujeitas a alteração sem征求意见.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.

02 DESCRIÇÃO GERAL DO PRODUCTO

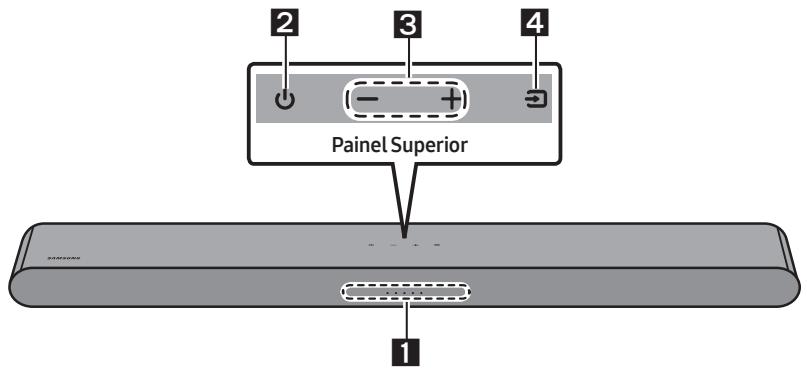

Painel Frontal/Painel Superior do Soundbar

1	Indicador LED	O指示器LEDpisca, fica acesso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do指示or LEDe o numero de luzes indicam o modo ativo como descripto abaixo.
		WLED branco	WLED branco	MLED Multicores	WLED branco	WLED branco
		·O LED Multicores muda para Branco, Ciano, Verde, Vermelho, Amarelo, Laranja, Roxo e Azul,DEPENDendo do modo ou estado.
2	Ligar/Desligar	Permite ligar e desligar o Soundbar.
3	Volume	Ajusta o volume.

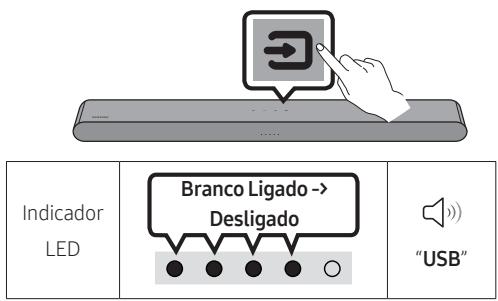

4	Origem	·Prima o botão (Origem) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desiga-se.
		IndicadorLED	Branco Ligado ->Desligado	Branco Ligado ->Desligado	Branco Ligado ->Desligado

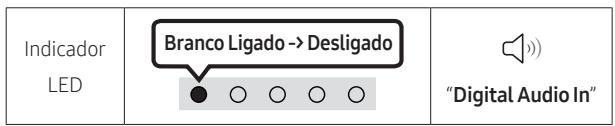

			"Digital Audio In" ou "TV ARC"	"Bluetooth"	"USB"

• Ao cigar o cabo CA, o botão cigar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5segundos antes de ser emitido um som.
• Se ouvirsons provenrientedes teilevors e do Soundbar,vao menu Definições para o audio do teilevors emude o altifalante do teilevors para Altifalante Exter..

Painel inferior do Soundbar

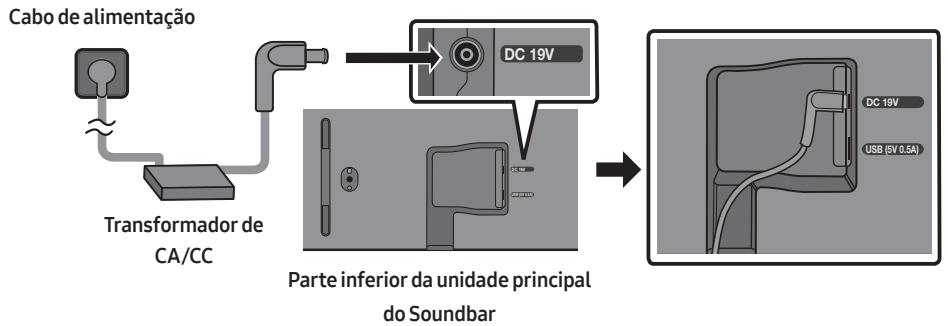

1	DC 19V (Entrada da fonte de alimentação) Ligue o transformador de CA/CC.

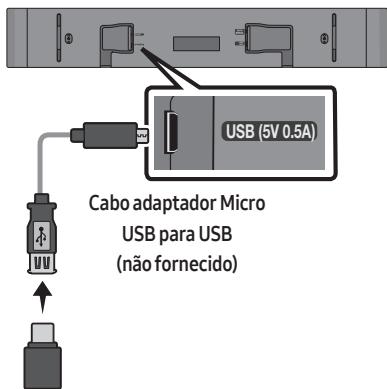

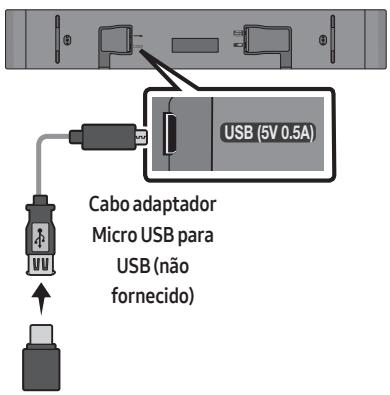

2	USB (5V 0.5A) Permite ligar a um disposítivo USB para que possa reproducir ficheiros de música contidos no disposítivo USB através do Soundbar.

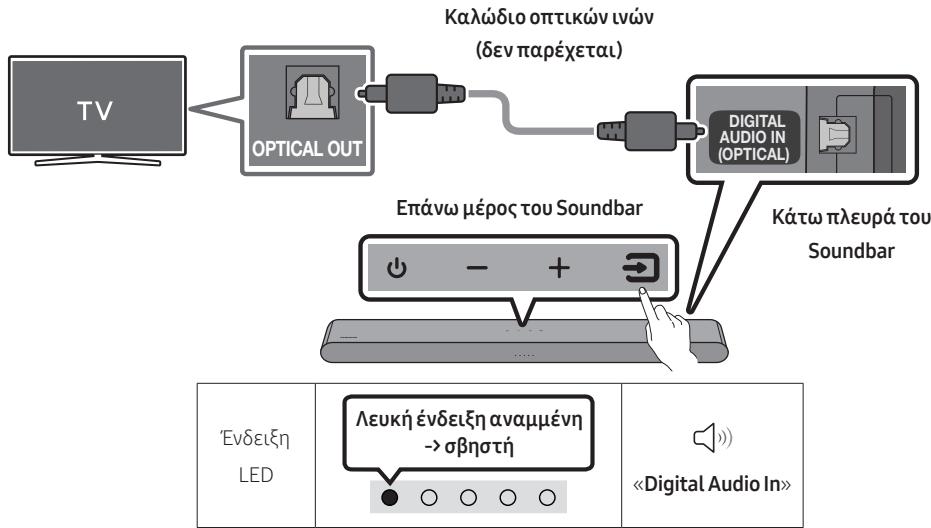

3	DIGITAL AUDIO IN (OPTICAL) Ligue a uma sina de digital (ótica) de um disposítivo externo.

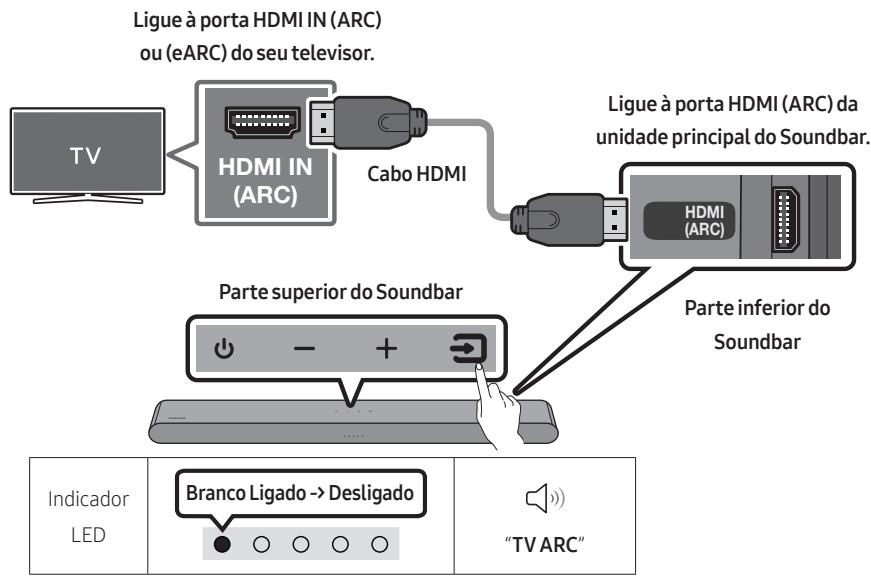

4	HDMI (ARC) Permite ligar a uma tomada fêmea HDMI (ARC) num teletvisor.

• Ao desligar o cabo de alimentacao do transformador de CA/CC de uma tomada eletrica, puxe a ficha. Não puxe o cabo.
• Não ligue está unidade ou outros componentes a uma tomada de CA às vezes as ligações entre os componentes estejam conclusivas.

03 UTILIZAR O CONTROLLO REMOTO

Inserção das pilhas antes de utilizes o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta àser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretramente em funcao da polaridade. Coloque novamente a tampa traseira deslizando-a.

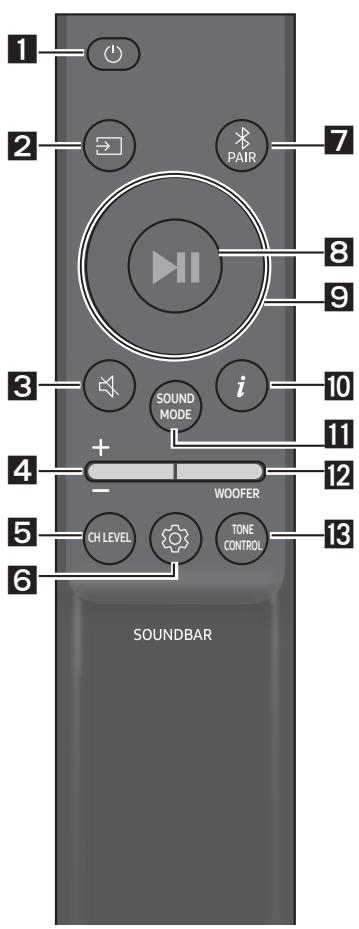

Como utiliser o controlo remoto

1	Ligar/Desligar Liga e des Liga o Soundbar.
	Indicador LED	Ciano pisca X1 ○○●○○ Ligado	Vermelho pisca X3 ○○●○○ Desligado
	• Função Auto Power Down Esta unidade des Liga-se automaticamente nas segunte situações: - Em modo "Digital Audio In" ou "TV ARC" / "Bluetooth" / "USB", caso não fazer de录音 durante 20 minutos.
2	→(Origem) Prima para selectionar uma fonte ligada ao Soundbar.
3	(Sem som) Prima o botão (Sem som) para colocar no silencio. Prima-o novamente para repor o som.
	Indicador LED	Pisca X repetidamente ○○○○●

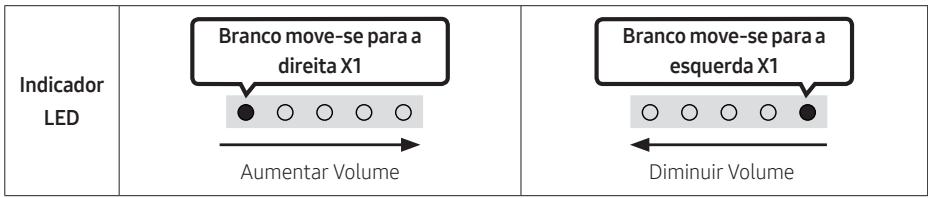

4 Volume

Prima o botão para cima ou para baixo para fazer o volume.

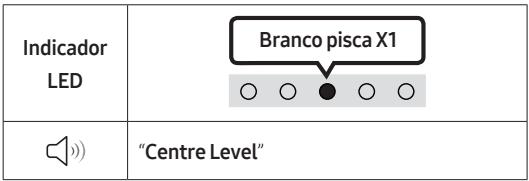

CH LEVEL

Ao premir o botão, pode ajustar o volume de cada altaflamente.

• Se os Altifalantes traseiros (vendidos em分开o) foram ligados, a definição "Rear Level" é suportada. Pode fazer o volume do "Rear Level" entre -6 e +6 com os botões Cima/Baixo.

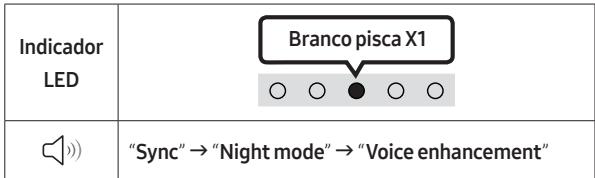

6 (Controlo desom)

Ao premir o botão, pode definir a funcção de audio. Pode fazer o item desejado ao usar os botões Cima/ Baixo. Não que o modo for alterado, o LED Multicores piscá uma luz branca.

• Se o video no tevisor e o audio no Soundbar não estiverem sincronizados, selecione "Sync" no Controlo de som e defina o atraso de audio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modos "USB" ou "Bluetooth".)
  "Sync" só suspuado em algumas funções.
  Night mode" e "Voice enhancement" não são suportados no modo de som "DTS Virtual:X".
• O "Night mode" está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os dialogos percétíveis.
• "Voice enhancement" torna mais fácil ouvir dialogos nos Films e na TV.

Equilibrio de 7 bandas

Mantenha premio o botão (Controlo desom) durante ricerca de 5 segundos para fazer o som a cada banda de frequência. Pode選擇ar 150Hz , 300Hz , 600Hz , 1,2kHz , 2,5kHz , 5kHz e 10kHz com os botões Esquerda/Direita e cada opção pode ser fazer para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Standard".)

Equilíbio de 7 bandas
Mantenha premido o botão (Controlo de som) durante mesma de 5 segundos.	Ao utilizes os botões Esquerdo/Direito e cada um pode serjakado para uma definição entre -6 e+6.
"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

7

Bluetooth PAIR

Ao premir o botão, o LED minha as alterações, como ilustrado abaixo.

• Até o emparelamento estar conclusão, o LED Multicores altera-se, por sua vez, como Vermelho Verde Azul.

Indicador LED

Vermelho Verde Azul pisca

Emparelhamento

Ciano pisca X3

A ligação foi estabelecida

8

II (Reproduzir / Pausa)

Pode también reproduzir ou pausar música ao premier botão no modo "USB".

9

Cima/Baixo/Esquerda/Direita

Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.

• Repetir

ParautilizarafuncaoRepetirno mode"USB",primaobotaoCima.

Saltar Música

Prima o botão Direita para selecionar o proxies ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior.

• IDSET

Mantenhao premido o botão Cima durante 5 segundos até ID SET estar concluso (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).

10

i(Informacoes)

Quando premido, são presentadas as informacoes de cada modo. (Consulta a pagsa 7.)

Ao premir o botão, pode的选择ar o modo de audio desejado. Não que o modo for Alterado, o LED Multicores piscá uma luz branca. (O modo de som pode serDIFFERente consoante o Modelo da TV.)

Som 3D imersivo de qualquer conteudo.

Standard

Oferece um som mais natural e envolvente para conteudos de musica.

Game

Oferece som estereoscópico para vergulhar na ação durante os videojosos.

Adaptive Sound

Analisa o conteudo em tempo real e fornece automaticamente o campo sonoro的概率 com base nas caracteristicas do conteudo.

• Ligar/desligar Bluetooth Power

Esta funcionalidade liga automaticamente o Soundbar quando receives um pedido de ligação de um teletovisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição. - Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a funcção Bluetooth Power.

• Ligar/desligar DRC (Dynamic Range Control)

Permite-lhe aplicar o controlo de intervalo dinamico a's faixas Dolby Digital. Mantenha o botao SOUND MODE premido durante mais de 5 segundos quando o Soundbar está desligado para ligar ou desligar a funcao DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)

Botão SOUND MODE	Indicador LED
5 Sec SOUND MODE	Ciano pisca X1 Ligado (Predefinição)	Vermelho pisca X1 Desligado
Ligar/desligar DRC	Alternar Ligado → Desligado

NIVELAZAO de WOOFER (GRAVES)

Quando o subwoofer estiver ligado, prima o botão para cima ou para baixo para fazer o;nível do woofer para -12 ou entre -6 e +6. Quando o subwoofer estiver desligado, prima o botão para cima ou para baixo para fazer o;nível de graves entre -6 e +6. Para definir o;nível de volume do woofer (graves) para 0 (predefinição), prima o botão. (Se o Soundbar estiver ligado a um subwoofer sem fios (vendido em separado)).

TONE CONTROL

Ao premir o botão, pode fazer o volume desons agudos ou graves. Pode fazer o item desejado ao usar os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo "Standard".)

Indicador LED	Branco pisa X1
	○○●○○
	"Treble"→"Bass"

Utilizar os botões esconddos (botões com mais de uma função)

Botão escondido		Páçina de referencia
Botão do controlo remoto	Função
WOOFER (Cima)	Ligar/desligar o telecomando da TV	Páçina 15
Esquerda	Ligar/desligar ligação automatística da TV	Páçina 22
Cima	ID SET	Páçina 11
(Controlo de Som)	Equilíbrio de 7 bandas	Páçina 11
SOUND MODE	Ligar/desligar DRC	Páçina 12
	Ligar/desligar Bluetooth Power	Páçina 12
PAIR	Ligar/desligar ligação multipla Bluetooth	Páçina 29

Especificações de saída para diferentes modos de efeitos sonoros

Efeito	Entrada	Potência
		Apenas com Soundbar	Apenas com o subwoofer	Com subwoofer e kit de colunas traseiras sem fios
DTS Virtual:X	2.0 canais	3.0 canais	3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Standard	2.0 canais	2.0 canais	2.1 canais	2.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Music	2.0 canais	3.0 canais	3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Game	2.0 canais	3.0 canais	3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Adaptive Sound	2.0 canais	3.0 canais	3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais

• O kit de colunas traseiras sem fios da Samsung e o subwoofer pode ser comprados em separado. Para comprar o kit ou o subwoofer, contacte o fornecedor onde comprou o Soundbar.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televator.

• Esta função está para ser realizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requirem emparelamento) não são suportados.
• Defina o altifalante do teovisor para Altifalante Exter.. para utiliser esta funcao.
• Fabricantes que suportam esta funcão: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Ligar/desligar o telecomando da TV

1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela其次是 ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".

O estado do indicator LED muda cada vez que o modo é alterado, como ilustrado abaixo.

Botão do controlo remoto	Indicator LED	Estado
5 Sec	Vermelho pisca X1 "Off-TV Remote" (Modo predefinido)	Desative o controlo remotdo televisor.
5 Sec	Ciano pisca X1 "Samsung-TV Remote"	Ative o controlo remotopor infravermelhos de um televisor Samsung.
5 Sec	Azul pisca X1 "All-TV Remote"	Ative o controlo remotopor infravermelhos de um televisor de terreiros.

04 LIGAROSOUNDBAR

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentacao pela segunte ordem:

• Para mais informações sobre a potência eletrica necessária e o consumo de energia, consulte a etiqueta no produits. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Primeiro, ligue o cabo de alimentacao ao transformador de CA/CC.

Ligue o transformador de CA/CC (como o cabo de alimentacao) ao Soundbar.

1. Ligue o cabo de alimentacao a tomada de parede.

NOTAS

• Se deslugar e voltar a ligar o cabo de alimentacao quando o produits estiver ligado, o Soundbar liga-se automaticamente.
• Certifique-se de que colocao o transformador de CA/CC sobre uma mesa ou no chao. Se posicionar o transformador de CA/CC de forma a que este fique suspenso com a entrada do cabo CA voltada para cima, poderaentar agua ou outrassubstências desconhecidas no transformador e provocar uma avaria no mesmo.

Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar

Expanda para som surround sem fios verdadeiro ao ligar o Kit de altaferentes traseiros sem fios Samsung (SWA-9100S, vendido em分开ado) e o Subwoofer sem fios (SWA-W510, vendido em分开ado) ao Soundbar).

Para obter informacoes detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios e do Subwoofer sem fios Samsung.

05 USAR UMA LIGACão COM FIOS AO TELEVISOR

Método 1. Ligar com um cabo HDMI

CUIDADO

• quando o cabo HDMI e o cabo ó tico está?), o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproducir.
• Recomendamos a utilizesao de um High-Speed HDMI Cable with Ethernet.

Ligação do teilevisor que suporta o HDMI ARC (Canal de returno de audio)

1. Com o Soundbar e o tevisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televator.

3. O som do tevisor é emittedo partir do Soundbar.

4. Quando o som da TV não for reproduzido, prima o painei superior do Soundbar ou o botão

(Origem) no telecomando para selectionar o modo "Digital Audio In".

• Quando o som não for emitido, verifique novamente a ligação do cabo HDMI.
• Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar.

NOTAS

• Quando ligar o teletor que suporta HDMI ARC (Canal de returno de audio) ao Soundbar com um cabo HDMI, pode transmitir dados de audio e video digital sem precisar de ligar um cabo otico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizes um cabo HDMI com núcleo, utilize um cujo diámetro作為 inferior a 14 mm.
  -核心区 não está disponible se o cabo HDMI não suportar ARC.
• Se o audio numa emissão estiver codificado como Dolby Digital e o "Campo de Áudio de Saída Digital" do teletor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do teletor for alterada, terá uma melhor qualida de som. (O menu do teletor pode utilizes expressões发展目标 para Dolby Digital e PCM em função do fabricante do teletor.)

Método 2. Ligar con caboístico

Lista de verificacao pre-ligacao

• quando o cabo HDMI e o caboístico está你也ngados, o sinal HDMI é recebido primeiro.
• Quando utiliser um cabo otico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo tíco (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televator.
3. Prima o botão (Origem) no pailen superlior ou no controlo remot e, em seguida, selecione o modo "Digital Audio In".
4. O som do tevisor é emittedo partir do Soundbar.

Utilizar a funcão Q-Symphony

Para a Q-Symphony, o Soundbar sincroniza con o tevisor Samsung para a saida de som através deinous dispositivos para um tímo efeito surround. quando o Soundbar está ligado, o menu,

"TV+Soundbar" aparece por baixo do menu SaFDA de Som da TV. SeLECTIONO o menu correspondente.

• Exemplo do menu do televisor: TV + [AV] Soundbar Nome de série (HDMI)

NOTAS

• Pode funciona conforme o codec suportado nelo tevisor.
  -核心区 é suportada apenas quando o cabo HDMI ou o caboístico (não fornecido) está ligado.
• A mensagem apareceu poderá ser diferente, consoante o modelos da TV.
• Esta função está disponible em algumas TV Samsung e em algunos modelos de Soundbar.

06 USAR UMA LIGAÇÂO SEM FIOS AO TELEVISOR

Ligar através de Bluetooth

Quando um tevisor Samsung é ligado atraves de Bluetooth, pode ouvir some estéreo sem ter de utilizes cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um tevisor Samsung que suporte Bluetooth.

Verifique as espécificações do seu televisor.

A ligaçao inicial

1. Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do Soundbar para entrada em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicator LED
OU Quando em modo “Bluetooth”	Vermelho → Verde → Azul lisca Emparelhamento	Ciano lisca X3 A ligação foi estabelecida
	• Até o emparelhamento está conclusão, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
		“Ready to connect via Bluetooth.”

1. SeLECTIONO modulo Bluetooth no televator Samsung.

(por exemple, Párgina Principal (®) → Menu → Definições (®) → Todas as Definições (®) → Som → Saía de Som → Lista de Altifalantes Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. SeLECTIONE ["AV] Soundbar S5B-Series" a partir da lista exibida no ecran do televator.

Os Soundbars disponveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do teletivor. Para ligar o teletivor Samsung ao Soundbar, seleciona a mensagem e estabeleça uma ligação.

1. Podera então ouvir o som do televisor Samsung a partir do Soundbar.

2. Se existir um registo de ligação entre o Soundbar e o Tevisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".

Se ocorrre uma falha ao ligar o dispositorio

• Se ja tiver um Soundbar (por exemple, [AV] Soundbar S5B-Series) na lista de colunas do television Samsung, remova-o.
  Depois, repita os passos 1 a 3.

Desligar o Soundbar do televator Samsung

Prima o botão (Origem) no pailen superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

• Desligar demora algoq tempor poque o teilevisor Samsung tem de receber una responsta do Soundbar. (O tempo necessario para tal podera variar em funcao do modelo do teilevisor Samsung.)

Ligar/desligar ligação automática da TV

Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "Bluetooth Ready". (Alterne entre Ligar Desligar)

Botão esquerdo	Indicator LED
5 Sec	Ciano pisca X1 Ligado (Predefinições)	Vermelho pisca X1 Desligado
Bluetooth Ready	Alternar Ligado → Desligado

Notas sobre a ligaçao Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um documento PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente après 20 Minutes quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar correctamente a pesquisa ou a ligação Bluetooth nas seguiñes circunstâncias:

• se existir um campo eletrico forte em redor do Soundbar.

• Se forem emparelhados varios dispositivos Bluetooth em simulâneo com o Soundbar.

• Se o dispositorio Bluetooth estiver desligado, não estiver no devido lugar ou não funciona corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR A UM DISPOSITIVO EXTERNO

Ligar com cabo ortico

Indicador LED

Branco Ligado → Desligado

"Digital Audio In"

1. Com o disposítivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta da saía OPTICAL no disposítivo externo com o cabo tíco (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o disposativo除外.
3. Selecione o modo "Digital Audio In" premindo o botão (Origem) no painei superior ou no controlo remoto.
4. O som do dispositorio externo é emitido a partir do Soundbar.

08 LIGAR UM DISPOSITIVO DE

ARMAZENAMENTO USB

Pode reproducir ficheiros de musica contidos em dispositivos de armazenamento através do Soundbar.

1. Ligue o Soundbar com a pen USB através do cabo adaptor USB indicate acima.

2. O cabo adaptor Micro USB para USB é vendido emeparado. Para adquirir, entre emcontacto com o Centro de Assistência Samsung ou o Atendimento ao Cliente da Samsung.

3. Prima o botão (Origem) no pailen superior ou no telecomando e, em seguida, seleciono o modo "USB".

4. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.

5. O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado antes mais de 20关键时刻.

Extensão	Codec	Frequência de amostragem	Velocidade de transmissão
*.mp3	MPEG 1 Layer2	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 1 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 2 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
	MPEG 2.5 Layer3	16 kHz ~ 48 kHz	80 ~ 320 kbps
*.wma	Wave_Style_MSAudio1	16 kHz ~ 48 kHz	56 ~ 128 kbps
	Wave_Style_MSAudio2	16 kHz ~ 48 kHz	56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps 5,1 Canais 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps 5,1 Canais 160 kbps
*.wav	-	16 kHz ~ 48 kHz	até 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• O Soundbar poderá demorar algoymtempo a aceder e a reproducir ficheiros se existrem muchas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
• O Soundbar suporta apenas dispositivos USB com sistemas de ficheiros FAT16 (~2 GB), FAT32 (~2 TB) ou NTFS (~2 TB).

09 LIGAR A UM DISPOSITIVO MÓVEL

Ligar através de Bluetooth

Quando um dispositivo móvil é ligado atraves de Bluetooth, pode ouvir som estéreo sem ter de utilizes cabos incómodos.

• Quando liga um dispositorio Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

Dispositivo móvil

A ligação inicial

• Quando ligar a um novo disposativo Bluetooth, certifique-se de que o disposativo está a menos de 1 m de distência.

• Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do Soundbar para entrada em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicator LED
OU Quando em modo "Bluetooth"	Vermelho → Verde → Azul lisca Emparelhamento	Ciano lisca X3 A ligação foi estabelecida
	• Até o emparelhamento está conclusão, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
		"Ready to connect via Bluetooth."

1. No seu dispositivo, selezione "[AV] Samsung Soundbar S5B-Series" na lista que aparece.
2. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

Se ocorrre uma falha ao ligar o dispositorio

• Se ja tiver um Soundbar (por exemple, "[AV] Samsung Soundbar S5B-Series") na lista de colunas do dispositivo móvil, remove-a.
• Repita os passos 1 e 2.

Notas sobre a ligaçao Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunacao Bluetooth.
• Se lhe for pedido para introduzir um��o PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente après 20关键时刻 quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar correctamente a pesquisa ou a ligação Bluetooth nas seguiñes circumstance:

• se existir um campo elétrico forte em redor do Soundbar.

• Se forem emparelhados varios dispositivos Bluetooth em simulanteo com o Soundbar.

• Se o dispositorio Bluetooth estiver desligado, não estiver no devido lugar ou não funciona corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a funcão A2DP (AV).
• Não poderá ligar o Soundbar a um dispositalo Bluetooth que apenas suporte a funcao HF (mês livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, colque-os o mais perto possivel um do除外.
• Quanto maior a distança entre o Soundbar e o dispositivo Bluetooth, menor sera a qualidade do som. A liação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligaçao Bluetooth poderá não funciona conforme pretendido em和地区 com maceceção.

• Um dispositivo Bluetooth poderá experiocr ruido ou uma avaria sob as segunte condições:

• Se o corpo estiver em contacto com o transmissor de sinal no disposicao Bluetooth ou Soundbar.

• Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorro alteraçõesétricas.
• Quando exposto a interferências por rádio por outros produits em funcção naas vezes gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão也可能 influencer a优质的 do som, mesmo que os dispositivos se encontrar dentro do alcance.

• Tenha em consideração que se a opçao de Bluetooth estiver a ser realizada, não é possivel emparelhar o Soundbar com及其他 dispositivo Bluetooth.

• Este disposicao sem fios pode causar interferencia elétrica durante a utilização.

Ligar/desligar Bluetooth Power

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincrzonido anteriormente tentar sincrzonizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos quando o Soundbar estiver ligado.
2. O indicator LED multicores no Soundbar fisca a "Ciano".

Botão SOUND MODE	Indicador LED
SOUND MODE 5 Sec	Ciano pisca X1 Ligado (Predefinição)	Vermelho pisca X1 Desligado
Ligar/desligar Bluetooth Power	Alternar Ligado → Desligado

Desligar o dispositorio Bluetooth de um Soundbar

Pode desligar o disposativo Bluetooth do Soundbar. Para obter instruções, consulte o manual do'utilizar do disposativo Bluetooth.

• O Soundbar sera desligado.
• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicator LED multicores no Soundbar piscá a "Vermelho" tão vezes.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no pailen superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

• Desligar o Soundbar do disposítivo Bluetooth demora algo tem tempo porque o disposítivo Bluetooth tem de receber uma responça do Soundbar. (O tempo necessário para tal poderá variar em funcção do disposítivo Bluetooth.)

Ligação Bluetooth Múltipla

O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo.

Dispositivo Bluetooth A
Dispositivo Bluetooth B

Ligar/desligar ligaçao automatica da TV

1. Mantenha o botão PAIR premido no telecomando durante mais de 5 segundos quando o Soundbar estiver desligado.
2. O indicator LED multicores no Soundbar fisca a "Ciano".

Botão Emparelhamento por Bluetooth	Indicator LED
Em modo de espera 5 Sec	Ciano pisca X1 LigaçãoMULTIpla ligada (Predefinições)	Vermelho pisca X1 LigaçãoMULTIpla desligada

1. Ligue o Soundbar a ante bois dispositos Bluetooth. (Consulte a pagina 26)
2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem DOES dispositivos ligados.
3. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a músicacomedar a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do disposito que reproduz a música pode sofrer um atraso.

Multi Templehamento Bluetooth

1. Ligue o Soundbar.
2. Apenas no modo "Bluetooth", mantenha premido o botão (Origem) na parte superior do Soundbar durante mais de 5 seguros para este passar para o modo "Bluetooth Pairing" e, em seguida, no lado do disposativo Bluetooth, lique o Bluetooth e seleciono o Soundbar a partir da lista de disposíticos disponíveis e o Soundbar irá ligar-se automaticamente ao disposítivo Bluetooth.
3. Pode ser emparelhado um 2^g dispositivo Bluetooth e ligado ao Soundbar usingo o mesmo método. Se tentar ligar um 3^g dispositivo, um dispositivo ligado que não estája reproduzir audio irá perdier a sua ligação Bluetooth, mas continuará emparelhado ao Soundbar.
4. Com o mesmo método, pode emparelhar às 8 dispositivos Bluetooth, mas apenas os 2 últimos ficarão simultaneamente ligados ao Soundbar.

NOTAS

• Ligue o Soundbar a até droits dispositivos Bluetooth.
• Reproduza música num dos dispositivos Bluetooth ligados quando estivereminous dispositivos ligados.
• Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a músicacomedaray ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
• Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do disposito que reproduz a música pode sofrer um atraso.
• O disposítivo pode ser ligado por Notificationção ou alarme em outros dispositivos.
• Alguns dispositivos não suportam varías ligações Bluetooth.
• O modo "Bluetooth Pairing" para quando nenhum disposicao é emparelhado durante 3 minutos.
• Mudar de dispositivo pode demorar cerca de 7 segundos em algumas aplicações.
• Se tentar ligar um terreiro dispositivo Bluetooth, o dispositivo A ou o dispositivo B está desligado. (Um dispositivo que não está a reproduzir na mesma está desligado.)
• Apenas poder ser ligados 2 dispositivos Bluetooth ou uma TV Samsung ao mesmo tempo ao Soundbar.
• O Soundbar está desligado dos dispositivos Bluetooth quando receiveb um pedido de ligação de uma TV Samsung.

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvil para reproducir audio do dispositivo móvil através do Soundbar.

• Dependendo do dispositivo móvil正常使用, esta função pode não ser suportada.
• Esta função está compatible com dispositivos molestos Samsung com Android 8.1 ou posterior.

1. Ative a funcao Tap Sound no seu disposicao molevel.

2. Para mais informações sobre como"Ativar a funcao", consulte "Ativar a funcao Tap Sound" em baixo.

3. Toque no Soundbar com o dispositoivo molev. SeLECTION "Iniciar ahora" na janela da mensagem que épresentada.

É estabelecida uma liaçao via Bluetooth entre o dispositoivo molevel e o Soundbar.

1. Reproduza audio do dispositivo móvil através do Soundbar.

2. Esta funcao liga um disposicao movable ao Soundbar atravesc de Bluetooth ao detetar a vibrationao que ocorre quando o disposicao toca no Soundbar.

3. Tenha cuidado para que o disposítivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o disposítivo móvil.
4. Recomendamos que o dispositorio está como protegido con uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizes forca excessiva.
5. Para utilizes esta funcção, atulize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta funcção pode não ser suportada.

Ativar a funcao Tap Sound

Utilize a aplicação SmartThings para ativar a funcão Tap View, Tap Sound.

1. Execute a aplicação SmartThings no disposicao muito.
2. SeLECTIONE (→) no éra da aplicação SmartThings apareça no dispositivo móvil.
3. Ative "Tap View, Tap Sound" paraatatvar afuncao quando umdispositivo movel seapproximar do Soundbar.

NOTAS

• A funcão Tap Sound não funciona se o dispositivo↗ovel estive no modo de pouança de energia.
• A funcão Tap Sound pode não functionar se houver discretivos quecauseim interferências rádio, tais como discretivos eletricos, perto do Soundbar. Certifique-se de que os discretivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

10 INSTALLAROSUPORTE DEPAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperatas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suffientemente resistente para suportar o peso do produit. Caso não está, deve reforçar a parede ou optar por及其他 local para instalar o produit.
• Compre e utilize os parafusos de fixação oubuchas adequadas para o tipo de parede emquestão (pladur, placar de ferro, madeira, etc.).Caso sera possivel, fixe os parafusos dosuporte em montantes de parede.
• Compre parafusosproprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.

Diametro: M5
- Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva fiche está desligada da tomada. Caso contrário, esta poderá provocar umCHOque eletrico.

Componentes do suporte de parede

Guia do suporte de parede

Parafuso de fixação
Parafuso

Suporte de parede

1. Coloque o Guia do suporte de parede encostoado à superficie da parede.

• O Guia do suporte de parede deve ficar nivelado.
• Se o seu tevisor estiver montado na parede, instale o Soundbar,leo menos, 5 cm abaixo do mesmo.

1. Alinhe a Linha central do Guia do suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia do suporte de parede à parede com fita adesiva.

2. Se não estiver a montar debaixo do televisor, colocque a Linha central no centro da区内 de instalacao.

1. Com uma caneta, marque as posições dos buracos e remove o Guia do suporte de parede.

1. Faça um orifácio na parede em cada marca com uma ferramenta de perfuração de dimensão apropriad.

2. Se a parede não tiver qualquer suporte adicional no local das marca, certifique-se de que insere asbuchas nos orificios antes de inserir os parafusos de suporte. Certifique-se de que a dimenso do orificios perfurados corresponde àsbuchas autilizar.

3. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmamente nos orificios de parafuso de suporte.

1. Instale os 2 Suporte de parede na orientacao correta na parte inferior do Soundbar, utilizing 2 Parafusos.

• Ao montar, certifique-se de que a parte de所提供 dos Suportes de parede está localizada na parte de vez do Soundbar.

Extremidade direita do Soundbar

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

1. Deslize o Soundbar para baixo, tal como muito estrado abaixo, para que os Suporte de parede fiquemfirmemente apoiados nos Parafuso de fixação.

2. Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de paredefirmamente nos Parafuso de fixação.

11 INSTALLAR O SOUNDBAR EM FREnte AO TELEVISOR

Instalar o centro do Soundbar com o centro do televisor, como ilustrado na imagem.

Posizione o Soundbar a,elo menos,3 cm do televisor.

NOTAS

• Certifique-se de que o Soundbar é colocado sobre uma superficie plana e solida.
• Caso não está suficientemente afastado do televisor, pode ocorrre problemas acústicos.

12 ATUALIZACAO DO SOFTWARE

Importante: depuis da atualização, mantenha as Definições originais.

1. Ligue uma pen USB à porta USB do computador.
   Importante: certificque-se de que não existem ficheiros de musica na pen USB. Isto pode provocar a falha da atualização de firmware.
2. Aceda a (samsung.com) → selecione Introduza número do modelos e introduza o modelos do Soundbar. SeLECTIONE Manuais e Transferências e transfira o ficheiro de software mais recente.
3. Guarde o software transferido numa pen USB e seleccion "Extrair para aquei" para extrair a pasta.

4. Ligue o Soundbar e insira a pen USB que content é atualização do software na porta fêmea de um cabo adaptor Micro USB. Ligue o cabo à porta USB do Soundbar.

5. Ligue o USB ao Soundbar e mude para a fonte USB, sentido que o software está automaticamente atulizational nos 2短时间内. Durante o processo de atulização, os 5 LED não podem a piscar repetidamente, ficando(before a branco é, em seguida, voltarão a piscar repetidamente. quando a atulização for conclúa, o indicator ciano piscá 3 vezes e o Soundbar Reinicia-se automaticamente.

• Este produit tem uma funcção DUAL BOOT. Se ocorrê uma falha na atualização do firmware, pode atualizar novamente o firmware.

Se as luzes do sequential de LED não foram excitadas

1. Desligue o Soundbar, desligue e volta a ligar o disposicao de armazenamento USB que contentos os ficheiros de atualizaçao à porta USB do Soundbar.
2. Desligue e ligue o cabo de alimentacao do Soundbar e ligue o Soundbar.

NOTAS

• A atualização de firmware pode não funciona corretamente se estiverem armazenados ficheiros de audio suportados pelo Soundbar no disposito do armazenamento USB.
• Não desligue a alimentação nem remove o disposito USB quando as atualizações está a ser efetuadas. A equipe principal desiga-se automaticamente antes a conclusão da atualização de firmware.

• DepoS da atualização, mantenha as Definições originais. (inclua o Volume, campo de som, etc.)

• quando a atualização de firmware for conclusária, o Soundbar liga-se automaticamente e a IU de Voz épresentada. Se ocorrER uma falha na atualização de software, verifique seexistuma avaria na pen USB.

• Osutilizadores de Mac OS devem'utilizar MS-DOS (FAT) como formatting USB.

• A atualização através de USB pode não estar disponible,DEPENDindo do fabricante do disposítivo de armazenamento USB.

Reposicao

Com o Soundbar ligado, prima os botões de - + (Volume) no corpo, simultaneamente, durantewhelenos 5segundos.Apresentação dos LED muda conforme ilustrado abaixo e, em seguida,oSoundbar é reposto.

CUIDADO

• Todas as definições do Soundbar são repostas. Certifique-se de que está alegada quando for necessário reprocer.

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o segunte.

A Soundbar não se liga.

Verifique se o cabo de alimentacao do Soundbar está corretamente inserido na tomada.

→ Após remover o cabo de alimentação, insira-o de novo.
Desligue e volta a ligar o dispositorio externo e tente novamente.
→ Se não existir sinal, o Soundbar desiga-se automaticamente après um determinado periodo de tempo. Ligue o Ligar/Desligar. (Consulte a págin 9.)

O telecomando não funciona.

→ Aponte o telecomando diretamente à Soundbar.
Troque as pilhas por umas novas.

A Soundbar não emiteMASTER som.

O volume do Soundbar está demasiado baixo ou em silencio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste o volume do mesmo.
→ Para aceder à saída de som no televisor, seleção Soundbar. (Televisor Samsung: Págrina Principal (H) → Menu → Definições (O) → Todas as Definições (O) → Som → Saída de Som → SeLECTIONO or Soundbar)
A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e voltê a ligá-lo.
Remova Completely o cabo de alimentacao, volta a ligao-lo e ligue a alimentacao.
Inicie o produits e tente novamente. (Consultte a página 36.)

Se a TV não estiver ligada via HDMI (ARC).

Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a págin 17.)
A ligação pode não ser estabelecida devo à ligação do disposítivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→ O modo HDMI-CEC pode não estar atrivado no televisioner. Ligue o CEC no menu do televisioner. (Televisor Samsung: Páçina Principal ( ) → Menu → Definições ( ) → Todas as Definições ( ) → Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

A Soundbar não liga através de Bluetooth.

Ao ligar um novo dispositivo, mude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão
PAIR no controlo remoto ou o botao
(Origem) no corpo durante pelo menos 5 segundos.)
Se o Soundbar estiver ligado a outras disposítivo, desluge esse disposítivo primeiro para trocar de disposítivo.
Ligue-o novamente après remover a lista de colunas do Bluetooth no disposicao a ligar. (Televisor Samsung: Pagina Principal ( ) Menu Definicoes ( ) Todas as Definições ( ) Som Saia de Som Lista de Altifalantes Bluetooth).
Remova o cabo de alimentacao, volta a ligá-lo e, em seguida,ptime novamente.
Inicie o produits e tente novamente. (Consulte a páginá 36.)

O som é cortado quando ligado através de Bluetooth.

→ Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som está cortado. Aproxime o dispositivo da Soundbar.
→ Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produits for instalado em moveris de metal, o som pode ser cortado. Verifique o ambiente de instalacao e as condições para a utilizesçao.

A ligação Bluetooth multipla não funciona.

→ Quando a TV está ligada à Soundbar, A ligaçao Bluetooth multipla poderá não funcional. Desligue a Soundbar da TV e tente novamente.
Verifique se a definição Ligação Bluetooth multipla está ligada. (Consulte a secção "A Soundbar não liga atraves de Bluetooth.")
Desligue o dispositivo atualmente em reproducao, emparelhe com o dispositivo que pretende ligar e volta a ligar o disposisivo anterior.
→ Se não ouvir som, mesmo(before de ligar corretramente, consulta a该怎么 "O som é cortado quando ligado atraves de Bluetooth."

A Soundbar não se liga automaticamente com a TV.

→ Quando des Liga o Soundbar quando vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desluge o televisor.

14 LICENÇAS

Dolby AUDIO

• Este produit não é compatível com Dolby Atmos®.

dt

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referencia, PODENDO serDifferentes do produto real.
• Podérá ser cobrada uma taxa administrativa se

(a) for enviado um专业技术 a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produits (ou seja, o'utilizar não consultou devidamente o manual do)."
(b) levar aunities a um centro de reparacao e não existir qualquer avaria no produits (ou seja, outilizar não consultou devidamente omanual doutilizar).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparacao ou visita ao domicilio.

17 ESPECIFICAZOES E GUIA

Especificações

Nome do Modelo	HW-S50B
USB	5V/0,5A
Peso	2,4 kg
Dimensoes (L x A x P)	670,0 x 62,3 x 105,0 mm
Limites da temperatura de funciona	+5°C a +35°C
Limites de humididade de funciona	10 % ~ 75 %
AMPLIFICADOR Potência nominal de saía	(30W x 2) + (30W x 2) + 20W
Formatos de reprodução suportados DTS, Dolby® Digital (DTS Virtual Surroundé reproduzido em formato DTS.)	LPCM 2ch, Dolby AudioTM (suporta Dolby® Digital), DTS, DTS Virtual:X
POTÊNCIA DE SAÍDA DO DISPOSIVO SEM FIOS	A potência de transmissão é de 9 dBm.

Consumo total de energia em modo de espera (W)	0,5W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para deslagar a função Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as espécificações sem aviso prévio.
• O peso e as dimensoes indicados são aproximados.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Direita 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponible no segunte endereço de Internet:

http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Estequipmentode serutilizado emtodos ospaisesdaUEe no Reino Unido.

[Eliminação correcta das baterias existentes neste produits]

(Aplicavela paises cujos sistemas de recolha sejam分开ados)

Estamarca,apresentada na bateria,manual ou embalagem,indica que as baterias existentes neste produitao devem sereliminadasjuntamente comosresiduoshomesticosindiferenciadosno finaldo seu periodo de vidautil.Onedeexistentes,ossimpolosquimicosHg,CdouPbindicamqueabatericontemmercio,ucdmioouchumboacima dosniveisdereferenciaindicadosnaDirectivaCE2006/66.

Se as baterias não foram correctamente eliminadas, estas substâncias poderão ser prejudicials para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros temas de resíduos e recicle-as atraves do Sistema gratuito de recolha local de baterias.

Eliminação Correcta Deeste Produto

(Aplicavel a paises cujos sistemas de recolha sejam分开ados)

Esta marca apareceu no produto, nos acessórios ou na literatura – indica que o produto e os seucessorios electrónicos (por exemplo, o carregaro, o auricular, o cabo USB) não deverção ser eliminadosjuntamente com os resíduos dométricos no final do seu períodof vidautil. Para impedir danos aoambiente ou à saúde humana causados pela eliminação incontrada de resíduos,deerseparar estesesquipamentos de outros temas de resíduos e reciclá-los de forma responsavel, para promover umareutilização sustentarval dos recursos materiais.

Os realizadores dométricosdeerocontactar o estabelecimentoondeadquiriramesteproduoouas entidas oficiais locais para obterem informações sobre onede de que forma podementaragestes equipamentos para permitireffectuarumareciclagemsegura em termos ambientais.

Osutilizadores professionaisdeferaocontactarouseforncedoreconsultarostermosecondicoesdo contrato de compra. Este produits e os seuas acessosores electronicos naodeferao sermisturados comoutsrosresiduoadecomerciaisparaeliminação.

Para mais informações sobre os compromisesos ambientais e as obrigações regulamente específicas ao produits da Samsung, por ex. REACH, RREE, pilhas, visite:

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT,
WANT DAN LOOPT U HET GEVAAR EEN
ELEKTRISCHE SCHOK TE KRIJGEN. DE
BEHUIZING BEVAT GEEN ONDERDELEN DIE U
ZELF KUNT REPAREREN. LAAT ONDERHOUD
OVER AAN DE VAKHANDEL.

AioTa eIeYxou npiv ano tn ouvdo

• Otav eivai ouvδεδεμévo to kaλwδl0 HDMI kal tauroxpova to kaλwδl0 ontkwv lvwv, to Μημa HDMI λαμβáνετai πρwto.
• Otav npoiopoite KaWdo oontikovlvw nou dlaTei kaUmuata otouc akpodektec, FOpvtiote va aphipeoet ta kaUmuata auta.

1. Exovtac anevpyoounoi to Soundbar kai tny tnlaopaon, ouvdelta te n'tupa DIGITAL AUDIO IN (OPTICAL) oTo Soundbar me tn thupa eosou OPTICAL tnc tnlaopaonc e npiako kaawto ontkuwv wv (se v npexetai), otwcaeikovi etal sto oxnma.
2. EvépyoɪŋóTe to Soundbar kaɪ tɪŋtɪλερaʊn.
3. Παπησετο κουμις (Πηνή) στο επάνω πλαιόσιο ἡτο τηλεχειριστήριο και, στη συνέχεια, επιλέξετη λειτουργία «Digital Audio In».
4. O nxc tsn tnaeopaan aokuyetai an to Soundbar.

Xpŋən tnc λειtoupyiας Q-Symphony

Tt n t Ltoupyia Q-Symphony, npaymuotolitei ta uuyxoviooc tou Soundbar mia tnL6paon Samsung, wote na papyetai hxc aio duo ouokuec yia bEaioTo ephi surround. Ota v to Soundbar evai ouvdeltaevo, to mevo, «TV+Soundbar» ephiavi cetaoi sto mevoeOdoc nou tnc tnL6paonc. EiIaeTe to avtiotoixo mevo.

Kaawdooontikwivuw (sev npexetai)
