MANUAL DE UTILIZADOR HW-B400F SAMSUNG
PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFETUADA POR PESSOAL TÉCNICO QUALIFICADO. Consulte a etiqueta abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.
| 4 | CUIDADO
RISCO DE CHOQUE
ELÉCTRICO.NÃO ABRIR. |
| 5 | Este símbolo indica a presence de alta tensão no interior do produits.
É perigo estabelecer qualquer tipo de contacto com as peças existentes no interior do produits. |
| 1 | Este símbolo indica a existência de documentação importante relativa ao funçamento e manutençao deste produits (fornecida com o mesmo). |
| Produito de classe II: Este símbolo indica que não é necessária uma ligação eletrica de segurará à terra.
Se este símbolo não se encontrar num produits com fio de ligação à rede, o produit DEVERÁ possuir uma ligação de proteção segura à terra. |
| ~ | Tensão CA: Este símbolo indica que a tensão nominal é CA. |
| --- | Tensão CC: Este símbolo indica que a tensão nominal é CC. |
| i | Cuidado, consulute as instruções de utilização: Este símbolo aconcelha outilizarador a consulutar o manual do utiliser quando a informações de segurança. |
AVISO
- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.
- Não utilize fumigadores líquidos com químicos, como repelentes para mosquitos ou ambientadores, à volta do produto. Se a superfície do produto entra em contacto com vapor ou se vapor entra no produto, poderá provocar manchas ou uma avaria.
CUIDADO
- PARA EVITAR CHOQUES ELÉTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
- Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
- Para desligar o aparelho da corrente, tem de tirar a ficha da tomada elétrica, para que a ficha tenha de estar facilmente acessível.
- Não exponha o aparelho a gotas ou salpicos. Não coloque objetos com líquidos, tais como vasos, em cima do aparelho.
- Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.
PRECAUÇÕES
- Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.
- Durante trovoadas, desligue a ficha de corrente da rede elétrica. Os picos de tensão durante uma trovoada podem danificar a unidade.
- Não exponha a unidade à luz solar direta nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.
- Proteja o produto da humidade (por exemplo, vasos) e do calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eletrolíticos fortes. Desligue o cabo de alimentação da tomada elétrica se a unidade não funcionar corretamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido armazenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temperatura ambiente, antes de utilizar.
- As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO: Pode provocar uma explosão, se substituir as pilhas incorretamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.
CONTEÚDOS
01 Verificar os componentes 6 02 Descrição geral do produto 7
Painel Superior do Soundbar 7 Painel inferior do Soundbar 8
03 Utilizar o controlo remoto 9
Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9 Como utilizar o controlo remoto 9 Utilizar os botões escondidos (botões com mais de uma função) 14 Especificações de saída para diferentes modos de efeitos sonoros 14 Ajuste do volume do Soundbar com o controlo remoto de um televisor 15
04 Ligar o Soundbar 16
05 Usar uma ligação com fios ao televisor 17
Método 1. Ligar um televisor através de um cabo HDMI 17 Método 2. Ligar com cabo ótico 19
06 Usar uma ligação sem fios ao televisor 20
Ligar através de Bluetooth 20
07 Ligar a um dispositivo externo 22

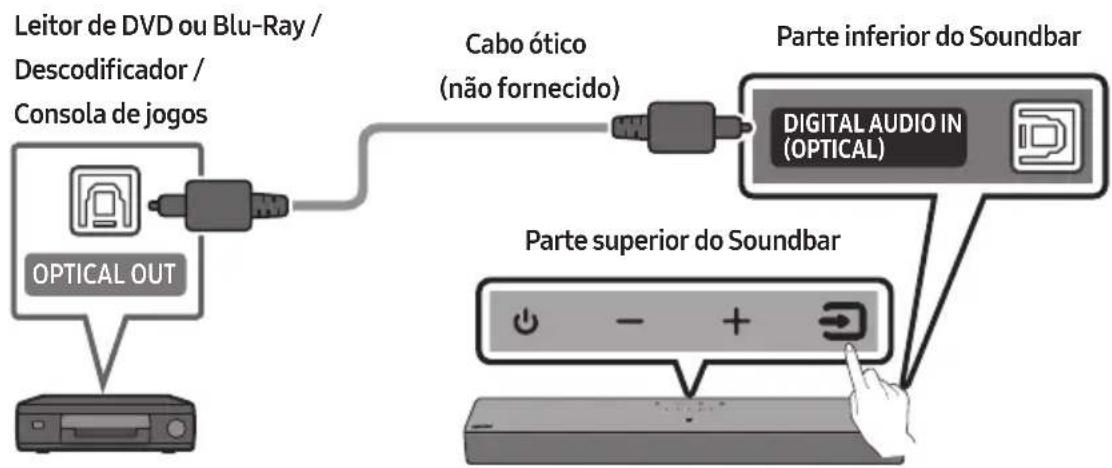

Ligar com cabo ótico 22
08 Ligar um dispositivo de armazenamento USB 23 09 Ligar um dispositivo móvel 24
Ligar através de Bluetooth 24
Ligar uma Soundbar a um dispositivo móvel através da função NFC 27

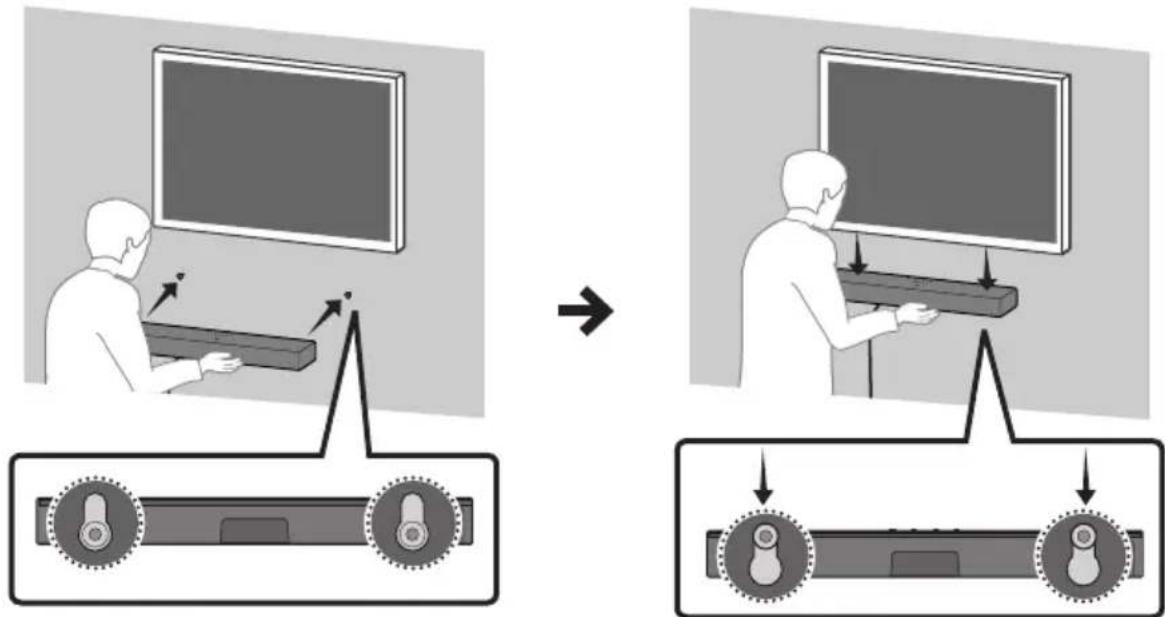

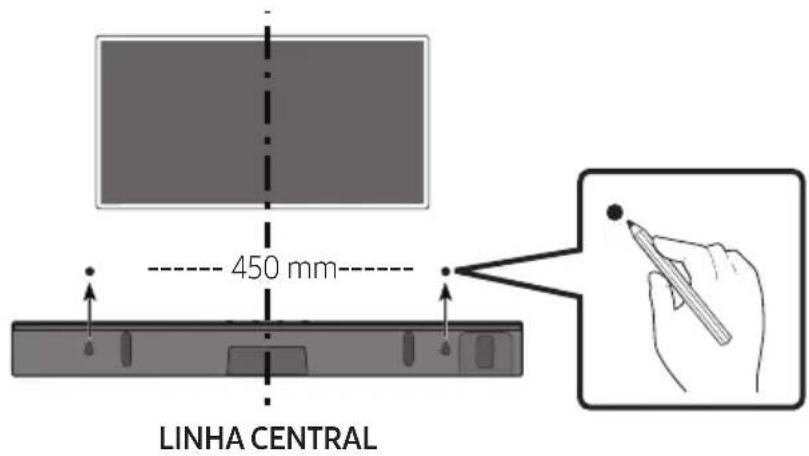

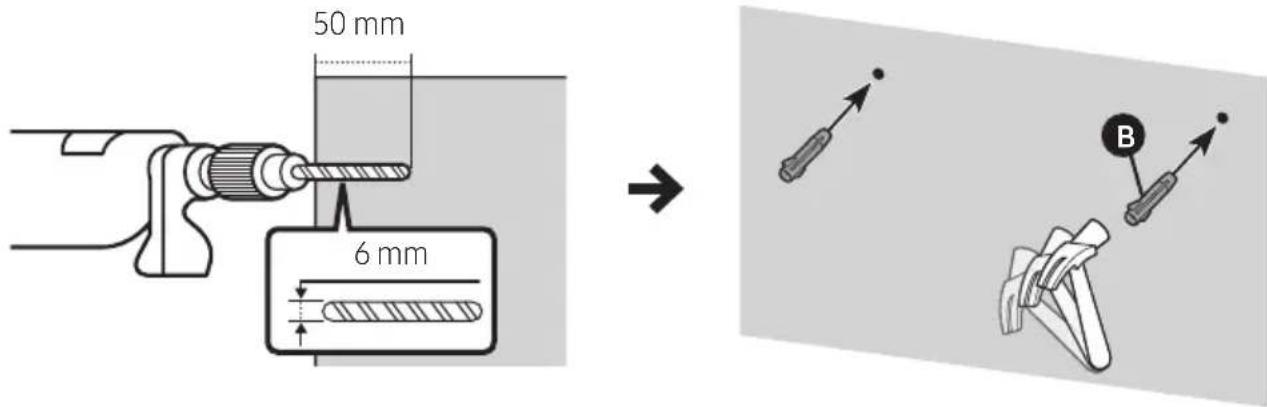

10 Instalar o suporte de parede (opcional) 28
Precauções para a instalação 28
Componentes do suporte de parede 28
11 Atualização do software 31
Reposição 32
12 Resolução de problemas 33 13 Licenças 34 14 Nota Importante sobre o Serviço 35 15 Especificações e Guia 36
Especificações 36
01 VERIFICAR OS COMPONENTES
Unidade principal do Soundbar
Cabo de alimentação (Soundbar)
Controlo remoto/ pilhas do Soundbar
- Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
- Para adquirir componentes adicionais ou cabos opcionais, entre em contato com o Centro de Assistência Técnica ou com o Atendimento ao Cliente da Samsung.
- O design e as especificações estão sujeitos a alteração sem aviso prévio.
- A aparência dos acessórios pode ser ligeiramente diferente das ilustrações acima.
02 DESCRIÇÃO GERAL DO PRODUTO

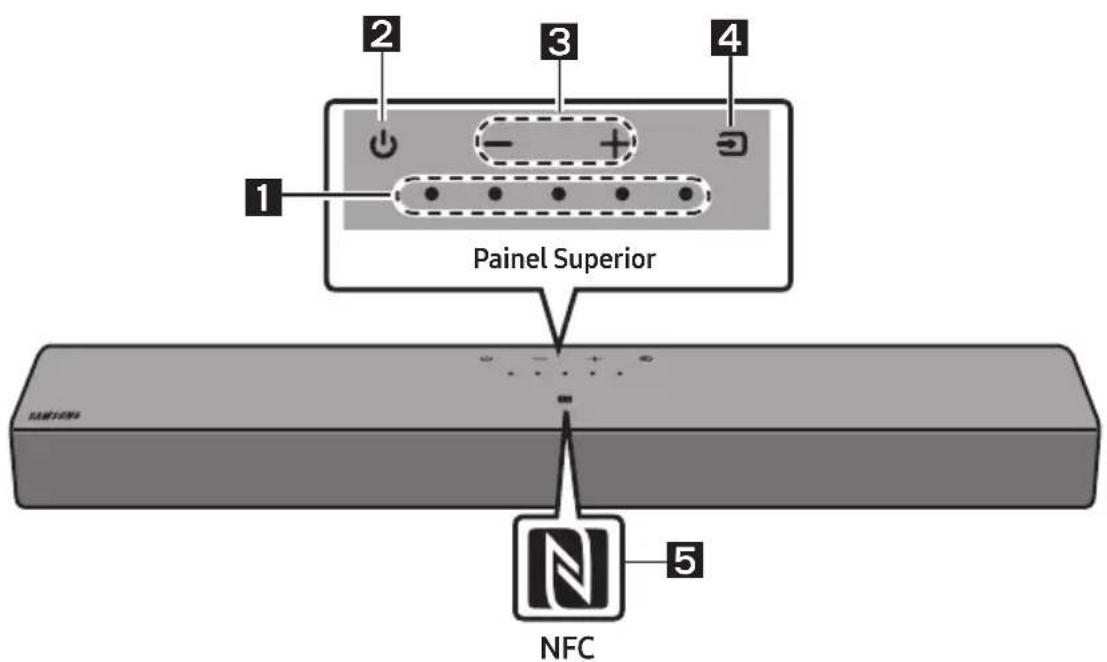

Painel Superior do Soundbar
| 1 | Indicador
LED | O指示器 LED pisca, fica acesso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do指示器 LED e o número de luzes indicam o modo ativo como descripto abaixo. |
| W
LED branco | W
LED branco | M
LED Multicores | W
LED branco | W
LED branco |
| ·O LED Multicores muda para Branco, Ciano, Verde, Vermelho, Amarelo, Laranja, Roxo e Azul,DEPENDendo do modo ou estado. |

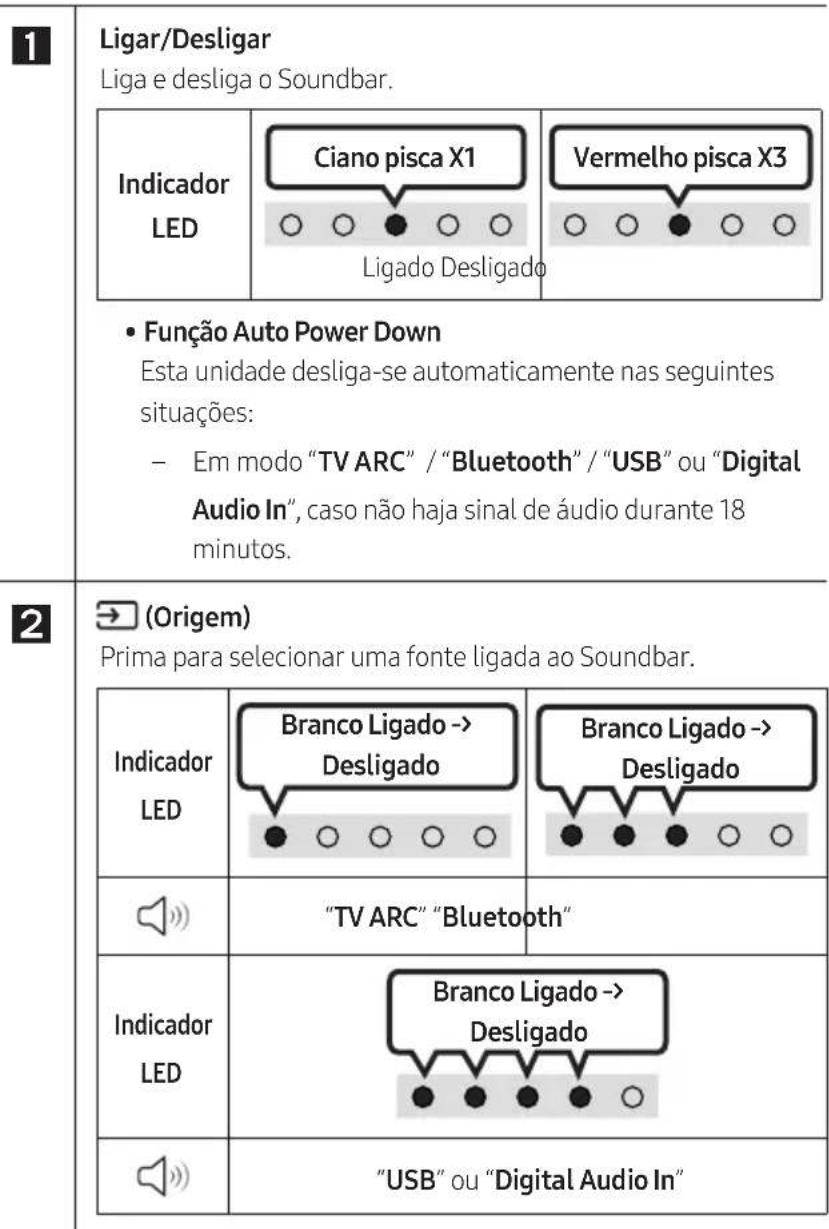

| 2 | Ligar/
Desligar | Permite ligar e desligar o Soundbar. |
| Indicador
LED | Ciano pisca X1
Ligado Desligado | Vermelho pisca X3
○○●○○○ | | |
| 3 | Volume | Ajusta o volume. |
| Indicador
LED | Branco move-se para adireita X1
Aumentar Volume | | Branco move-se para a esquerda X1
○○○○○●
Diminuir Volume |
| 4 | Origem | · Prima o botão → (Origem) para alterar o modo. Sempre que alterar o modo, o LED illumina-se de branco e, em seguida, desiga-se. |
| Indicador LED | Branco Ligado -> Desligado | Branco Ligado -> Desligado | Branco Ligado -> Desligado |
| "TV ARC" "Bluetooth" | | "USB" ou "Digital Audio In" |

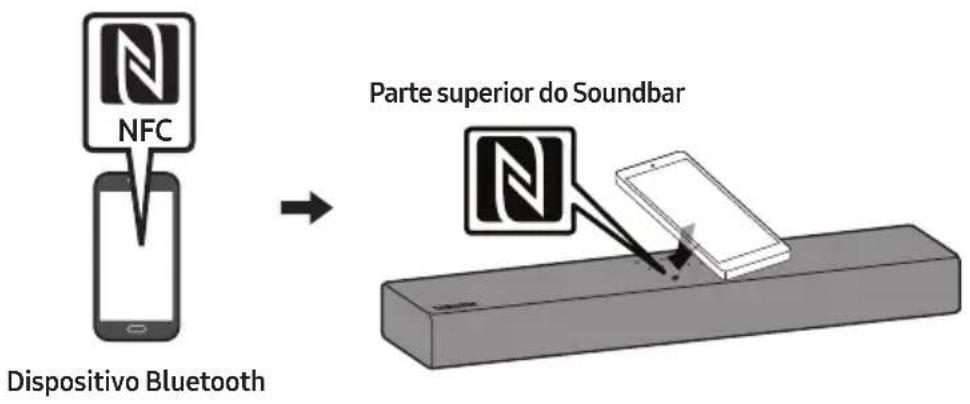

| 5 | Logótno NFC | Pode ativar a sua ligação Bluetooth ao colocar o seu téléphone na区内 de detectação do NFC do Soundbar. |
- Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
- Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
- Se ouvir sons provenientes da televisão e do Soundbar, vá ao menu Definições para o áudio da televisão e mude o altifalante da televisão para Altifalante Externo.

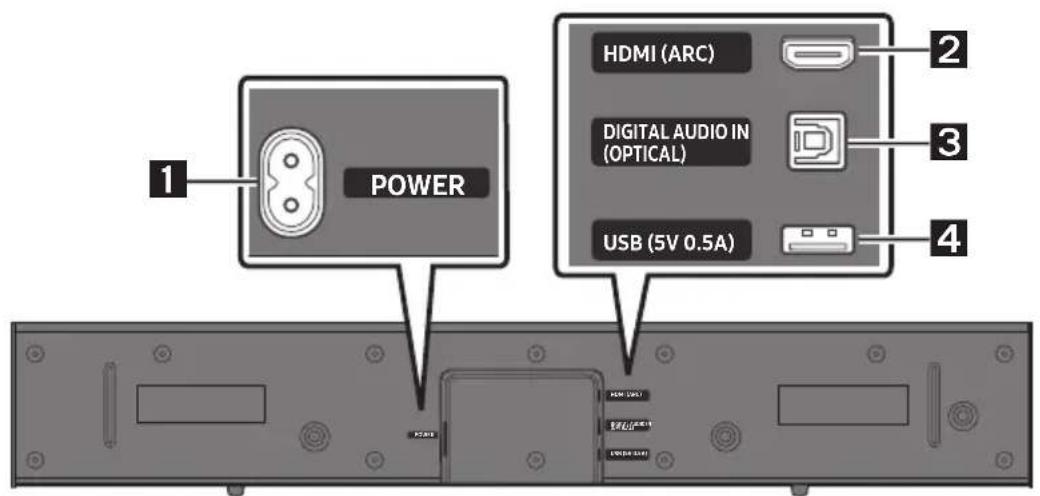

Painel inferior do Soundbar
| 1 | POWER
Ligue o cabo de alimentação CA do Soundbar. |
| 2 | HDMI (ARC)
Permite ligar a uma tomada fêmea HDMI (ARC) num televisor. |
| 3 | DIGITAL AUDIO IN (OPTICAL)
Ligue a uma sina de digital (ótica) de um dispositivo externo. |

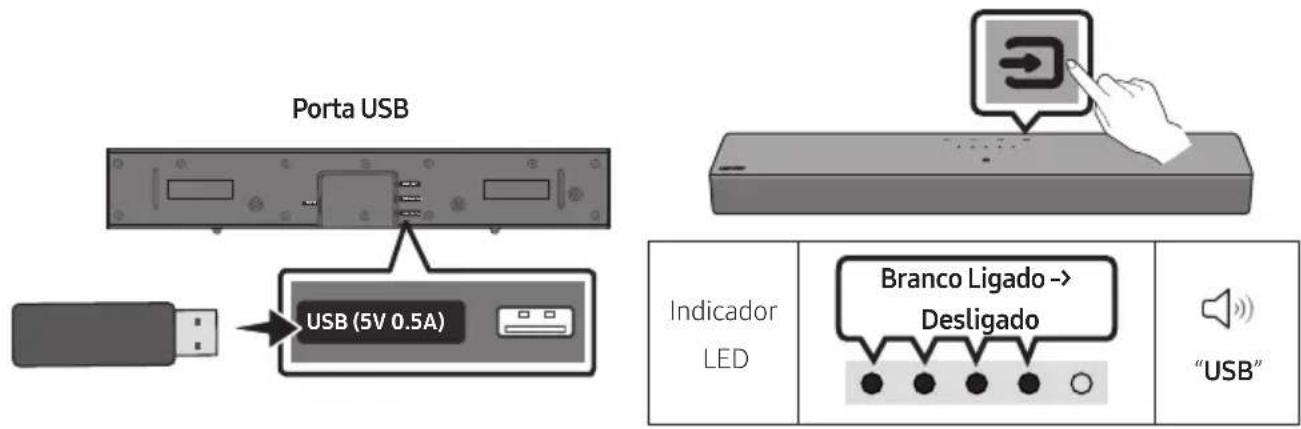

| 4 | USB (5V 0.5A)
Permite ligar a um dispositivo USB para que possa reproducir ficheiros de música contidos no dispositivo
USB atraves do Soundbar. |
- Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.
03 UTILIZAR O CONTROLO REMOTO
Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)
Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) na posição correta. Coloque novamente a tampa traseira deslizando-a.
Como utilizar o controlo remoto
(Sem som)
Prima o botão (Sem som) para colocar no silêncio.
Prima-o novamente para repor o som.
| Indicator LED | Pisca X repetidamente |
Volume
Prima o botão para cima ou para baixo para ajustar o volume.
| Indicador
LED | Branco move-se para a direita X1
Aumentar Volume | Branco move-se para a esquerda X1
Diminuir Volume |
CH LEVEL
Ao premir o botão, pode ajustar o volume de cada altifalante.
| Indicador
LED | Branco pesca X1 |
| "Centre Level" |
(Controlo de som)
Ao premir o botão, pode definir a função de áudio. Pode fazer o item desejado ao usar os botões Cima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.
| Indicador
LED | Branco pesca X1
○○●○○ |
| “Sync” → “Night mode” → “Voice enhancement” |
- Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione "Sync" no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modos "USB" ou "Bluetooth".)
"Sync" só é suportado em algumas funções. - O "Night mode" está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis. "Voice enhancement" torna mais fácil ouvir diálogos nos filmes e na TV.
Equilíbrio de 7 bandas
Mantenha premido o botão (Controlo de som) durante 5 segundos para ajustar o som de cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Standard".)
| Equilíbio de 7 bandas |
| Mantenha premido o botão de controle de som) durante mesma de 5 segundos. | Ao utilizes os botões Esquerdo/Direito e cada um pode ser ajustado para uma definição entre -6 e+6. |
| "150Hz" | "150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz" |
Bluetooth PAIR
Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.
- Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
| Indicador
LED | Vermelho → Verde → Azul lisca
Emparelhamento | → | Ciano lisca X3
O O O O O
A ligação sei estabelecida |
II (Reproduzir / Pausa)
Pode também reproduzir ou pausar música ao premir o botão no modo "USB".
Cima/Baixo/Esquerda/Direita
Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.
Para utilizar a função Repetir no modo "USB", prima o botão Cima.
Prima o botão Direita para selecionar o próximo ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior.
Quando premido, são apresentadas as informações de cada modo. (Consulte a página 8.)
SOUND MODE
Ao premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca. (O modo de som pode ser diferente consoante o modelo da TV.)
| Indicator LED | Branco pesca X1
○○●○○ |
| "Standard"→"Surround" |
Standard
Oferece um campo sonoro mais amplo do que o padrão.
- Ligar/desligar Bluetooth Power
Esta funcionalidade liga automaticamente a Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição. - Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.
- Ligar/desligar DRC (Dynamic Range Control)
Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital e DTS Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos quando a Soundbar está desligada para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)
| Botão SOUND MODE | Indicator LED |
| SOUND MODE 5 Sec | Ciano pisca X1
Ligado (Predefinição) Desligado | Vermelho pisca X1
O O O O O |
| Ligar/desligar DRC | Alternar Ligado → Desligado |
12 NIVELAÇÃO de WOOFER (GRAVES)
13 TONE CONTROL
Prima o botão para cima ou para baixo para fazer o roll de graves entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão. (Subwoofer não incluído.)
Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo "Standard").
| Indicador
LED | Branco pesca X1 |
| "Treble" → "Bass" |
Utilizar os botões escondidos (botões com mais de uma função)
| Botão escondido | Págrina de referencia |
| Botão do controlo remoto Funcion |
| WOOFER (Cima) | Ligar/desligar o telecomando da TV | Págrina 15 |
| Esquerda | Ligar/desligar ligação automatística da TV | Págrina 21 |
| (Controlo de Som) | Equilíbrio de 7 bandas Págrina 11 | |
| SOUND MODE | Ligar/desligar DRC Págrina 12 | |
| Ligar/desligar Bluetooth Power Págrina 12 | |
Especificações de saída para diferentes modos de efeitos sonoros
| Efeito Entrada Potência | |
| Standard | 2.0 canais 2.0 canais | |
| 5.1 canais 2.0 canais | |
| Surround | 2.0 canais 2.0 canais | |
| 5.1 canais 2.0 canais | |
Ajuste o volume da Soundbar com o controlo remoto do televisor.
- Esta função só pode ser realizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
- Defina o altifalante do televisor para Altifalante Externo para utilizar esta função.
- Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
Ligar/desligar o telecomando da TV
- Desligue o Soundbar.
- Mantenha premido o botão WOOFER durante 5 segundos.
Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela mesma ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".
O estado do indicador LED muda cada vez que o modo é alterado, como ilustrado abaixo.
| Botão do controlo remoto | Indicator LED Estado | |
| 5 Sec | Vermelho pisca X1
"Off-TV Remote"
(Modo predefinido) | Desative o controlo remoto do television. |
| 5 Sec | Ciano pisca X1
"Samsung-TV Remote" | Ative o controlo remoto por infravermelhos de um television Samsung. |
| 5 Sec | Azul pisca X1
"All-TV Remote" | Ative o controlo remoto por infravermelhos de um television de terreiros. |

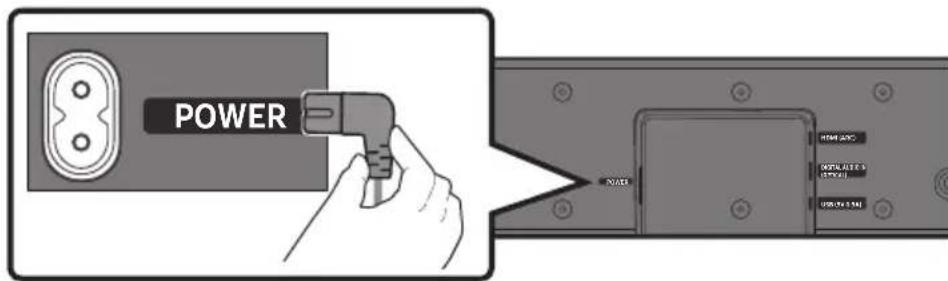

04 LIGAR O SOUNDBAR

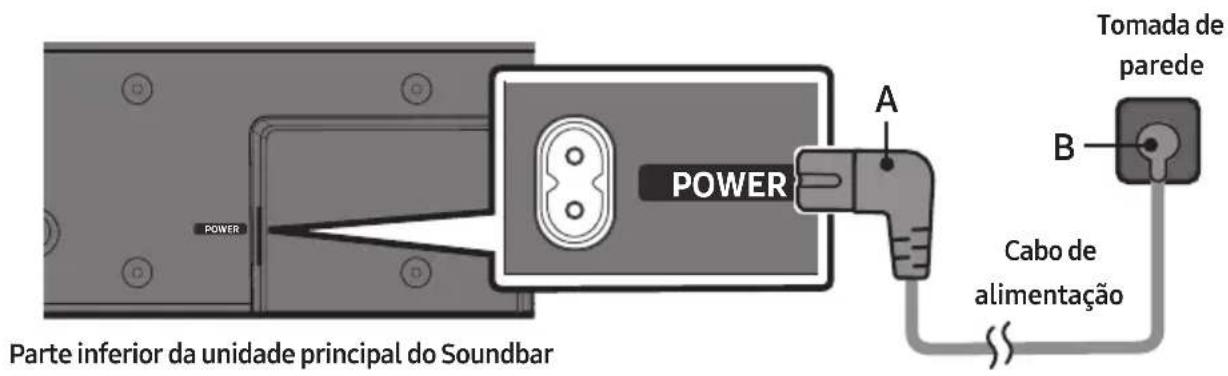

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:
Ligue a extremidade A do cabo de alimentação à Soundbar e a extremidade B à tomada de parede.
- Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
NOTA
- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.
Método 1. Ligar um televisor através de um cabo HDMI
CUIDADO
- Quando o cabo HDMI e o cabo ótico estão ligados, o sinal HDMI é recebido primeiro.
- Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não ser reproduzido.
- Recomendamos a utilização de um cabo HDMI de alta velocidade com Ethernet.

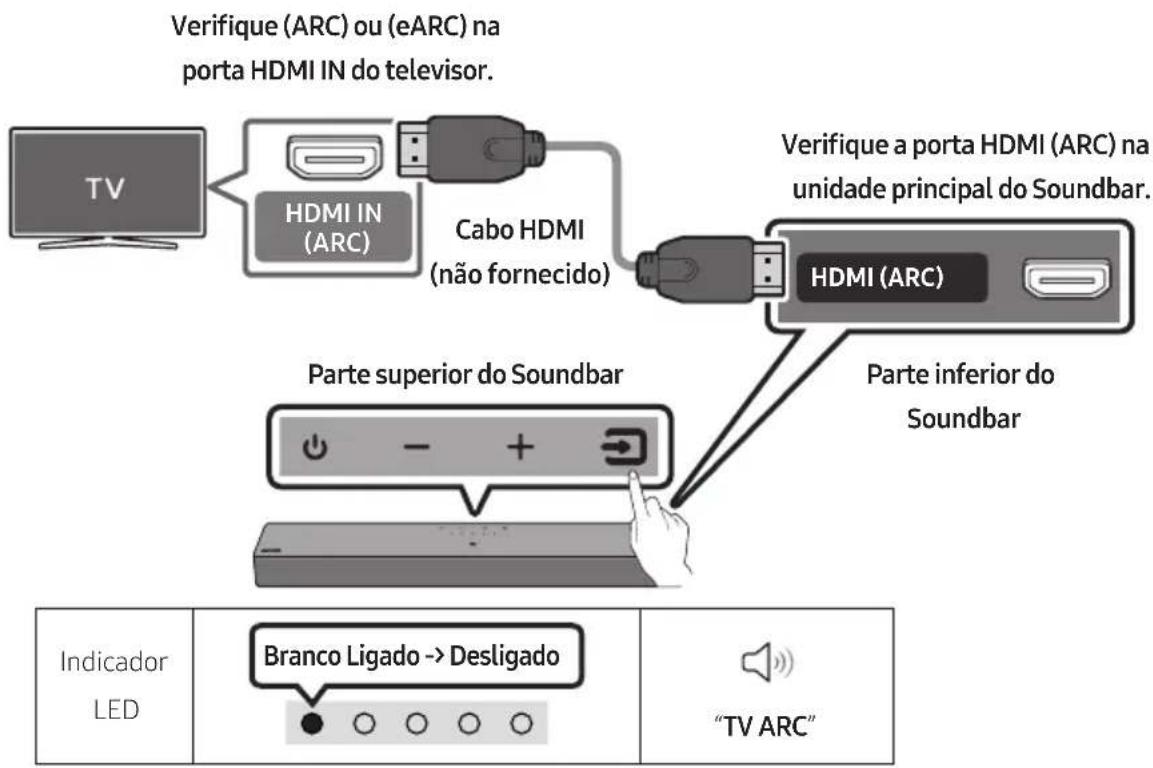

Ligação do televisor que suporta HDMI ARC (Canal de retorno de áudio)
- Com o Soundbar e o televisor desligados, ligue o cabo HDMI (não fornecido) conforme indicado na figura.
- Ligue o Soundbar e o televisor.
- O som do televisor é emitido a partir do Soundbar.
- Quando o som não for emitido, verifique novamente a ligação do cabo HDMI (não fornecido).
- Utilize os botões de volume no controlo remoto do televisor para ajustar o volume no Soundbar.
NOTAS
- Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico adicional.
- Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
- Esta função não está disponível se o cabo HDMI não suportar ARC.
- Se o áudio numa emissão estiver codificado como Dolby Digital e o "Campo de Áudio de Saída Digital" do televisor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)
- Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

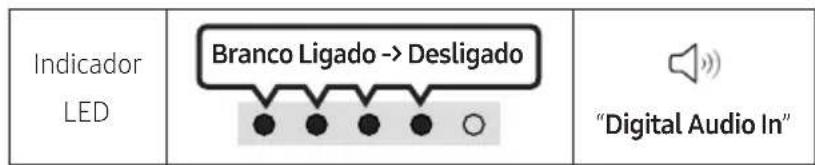

| Indicador
LED | Branco Ligado → Desligado | "Digital Audio In" |

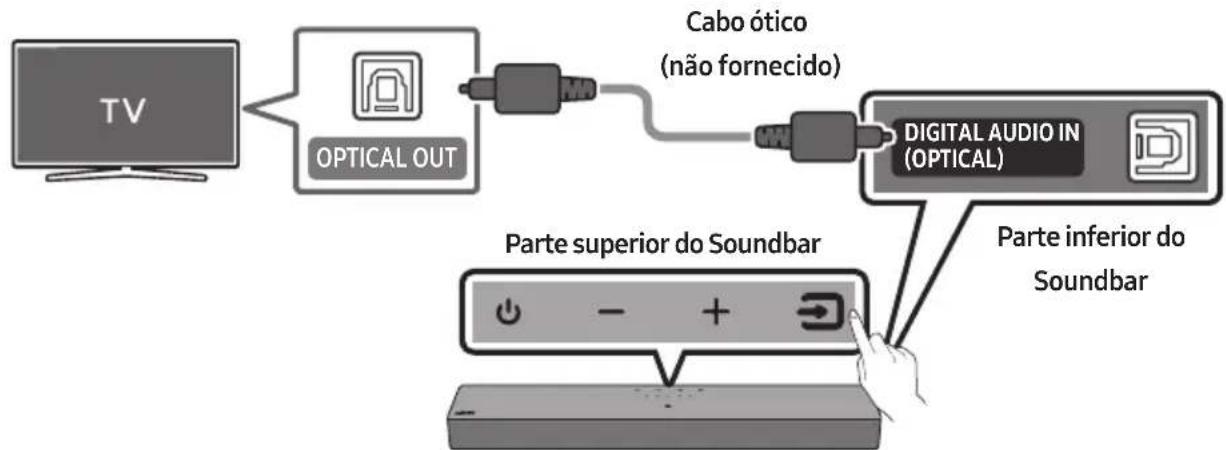

- Com o televisor e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo óptico (não fornecido), como ilustrado na figura.
- Ligue o Soundbar e o televisor.
- Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "Digital Audio In".
- O som do televisor é emitido a partir do Soundbar.
06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR
Ligar através de Bluetooth
Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.
- Apenas pode ser ligado um televisor Samsung de cada vez.
- Pode ser ligado um televisor Samsung que suporte Bluetooth.
Verifique as especificações do seu televisor.
A ligação inicial
- Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".
| Botão Emparelhamento por
Bluetooth | Indicator LED |
| OU
Quando em modo "Bluetooth" | Vermelho → Verde → Azul lisca
Emparelhamento | Ciano lisca X3
A liação foi estabelecida |
| • Até o emparelhamento está conclusão, o LED Multicores altera-se,
por sua vez, como Vermelho → Verde → Azul. |
| "Ready to connect via Bluetooth." |
- Selecione o modo Bluetooth no televisor Samsung.
(por exemplo, Página Principal (®) → Menu → Definições (®) → Todas as Definições (®) → Som → Saída de Som → Lista de Altifalantes Bluetooth → [AV] B-Series Soundbar (Bluetooth))
- Selecione "[AV] B-Series Soundbar" a partir da lista exibida no ecrã do televisor.
Os Soundbars disponíveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.
- Poderá então ouvir o som do televisor Samsung a partir do Soundbar.
- Se existir um registo de ligação entre o Soundbar e o televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".
Se ocorrer uma falha ao ligar o dispositivo
- Se já tiver um Soundbar (por exemplo, "[AV] B-Series Soundbar") na lista de colunas do televisor Samsung, remova-o. Depois, repita os passos 1 a 3.
Desligar o Soundbar do televisor Samsung
Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".
- Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)
Ligar/desligar ligação automática da TV
Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "Bluetooth Ready". (Alterne entre Ligar → Desligar)
Notas sobre a ligação Bluetooth
- Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
- Se lhe for pedido para introduzir um PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>. O Soundbar desliga-se automaticamente após os 18 minutos quando estiver no modo Bluetooth Pronto.
- O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:
- se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
- Os dispositivos eletrónicos podem provocar interferências de rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
07 LIGAR A UM DISPOSITIVO EXTERNO
- Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na figura.
- Ligue o Soundbar e o dispositivo externo.
- Selecione o modo "Digital Audio In" premindo o botão (Origem) no painel superior ou no controlo remoto.
- O som do dispositivo externo é emitido a partir do Soundbar.
08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB
Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.
- Ligue o dispositivo USB à porta USB na parte inferior do produto.
- Prima o botão (Origem) no painel superior ou no telecomando e, em seguida, selecione o modo "USB".
- Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.
- O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado antes de mais de 18 horas.
Lista de compatibilidade
| Extensão Codec | Frequência de | amostragem | Velocidade de transmissão |
| *.mp3 MPEG1 Layer2 | 32 kHz ~ 48 kHz 32 ~ 320 kbps | | |
| MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps | | |
| MPEG2 Layer3 | 16 kHz ~ 24 kHz | 8 ~ 160 kbps |
| MPEG2.5 Layer3 | 8 kHz ~ 12 kHz | 8 ~ 160 kbps |
| *.aac | A AC-LC (MPEG2/MPEG4 apenas录音) | 32 kHz ~ 48 kHz 32 ~ 320 kbps | |
| *.m4a | |
| *.wav | LPCM | 32 kHz ~ 192 kHz | 1024 ~ 9216 kbps |
| *.flac | FLAC | 32 kHz ~ 192 kHz | 162 ~ 8100 kbps |
- O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
- Sistema de ficheiros USB suportado: FAT16, FAT32, NTFS
09 LIGAR A UM DISPOSITIVO MÓVEL
Ligar através de Bluetooth
Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.
- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.
Dispositivo móvel
A ligação inicial
- Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.
- Prima o botão PAIR no telecomando do Soundbar ou prima (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".
| Botão Emparelhamento por
Bluetooth | Indicador LED |
| OU
Quando em modo "Bluetooth" | Vermelho → Verde → Azul piscá
Emparelhamento | Ciano piscá X3
A liação foi estabelecida |
| • Até o emparelhamento está conclusão, o LED Multicores altera-se,
por sua vez, como Vermelho → Verde → Azul. |
| "Ready to connect via Bluetooth." |
- No seu dispositivo, selecione "[AV] B-Series Soundbar" na lista que aparece.
- Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.
Se ocorrer uma falha ao ligar o dispositivo
- Se já tiver um Soundbar (por exemplo, "[AV] B-Series Soundbar") na lista de colunas do dispositivo móvel, remova-o.
- Repita os passos 1 e 2.
Notas sobre a ligação Bluetooth
- Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
- Se lhe for pedido para introduzir um PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
- O Soundbar desliga-se automaticamente após 18 horas quando está no modo Bluetooth Pronto.
- O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:
- se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
- O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
- Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
- Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
- Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
- A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.
- Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições: - Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.
- Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.
- Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.
- Obstáculos como portas e paredes poderão afetar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.
- Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.
- Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

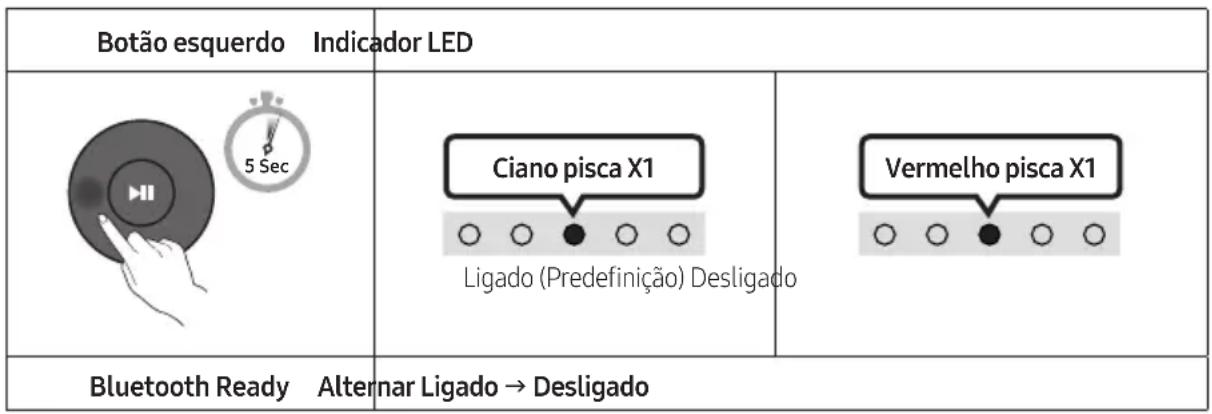

Ligar/desligar Bluetooth Power
Quando a função Bluetooth Power está ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.
- Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos quando o Soundbar estiver ligado.
- O indicador LED multicores no Soundbar pisca a "Ciano".
| Botão SOUND MODE | Indicator LED |
| SOUND MODE 5 Sec | Ciano pisca X1
Ligado (Predefinição) Desligado | Vermelho pisca X1
○○●○○ |
| Ligar/desligar
Bluetooth Power | Alternar Ligado → Desligado |
Desligar o dispositivo Bluetooth de um Soundbar
Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.
- O Soundbar está desligado.
- Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" várias vezes.
Desligar o Soundbar do dispositivo Bluetooth
Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".
- Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
Ligar um Soundbar a um dispositivo móvel através da função NFC
Coloque o dispositivo móvel na área de deteção do NFC, por cima do Soundbar.
NOTAS
- Certifique-se de que o dispositivo móvel tem a função NFC ativada e que o ecrã está ativo.
- A ligação por Bluetooth está indisponível quando o NFC de um dispositivo móvel está no modo de emulação de cartões.
- Se lhe for pedido para introduzir um PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
- O Soundbar desliga-se automaticamente após 18 horas quando está no modo Pronto.
- O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:
- Se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.
- Os dispositivos eletrónicos podem provocar interferências de rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
- O Soundbar fornece dados SBC (44,1kHz, 48kHz).
- Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
- Após sincronizar o Soundbar com um dispositivo Bluetooth, selecionar “[AV] B-Series Soundbar” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “Bluetooth”.
- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)
- Não é possível emparelhar o Soundbar a outros dispositivos Bluetooth se o Soundbar estiver no modo Bluetooth e já estiver emparelhado a um dispositivo Bluetooth.
10 INSTALAR O SUPORTE DE PAREDE (OPCIONAL)
Precauções para a instalação
- Instale apenas em paredes verticais.
- Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
- Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.
- Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.
- Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.
Diâmetro: M4 - Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 40 mm.
Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
- Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

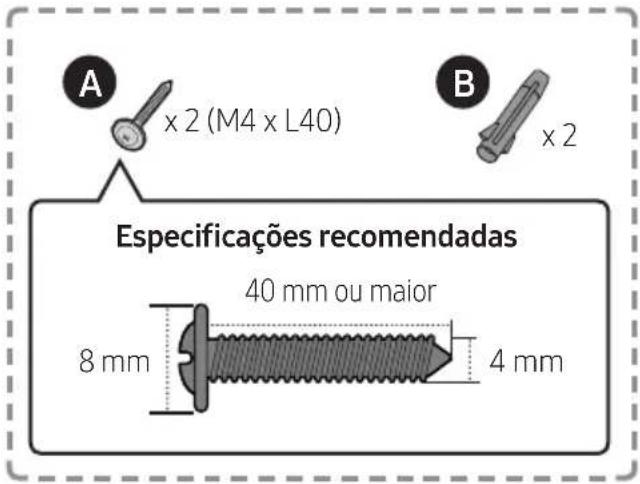

Componentes do suporte de parede
Para instalação em paredes de betão (não fornecido)
NOTA
- Instalações em outros tipos de paredes requerem diferentes tipos de parafusos.
1.
NOTAS

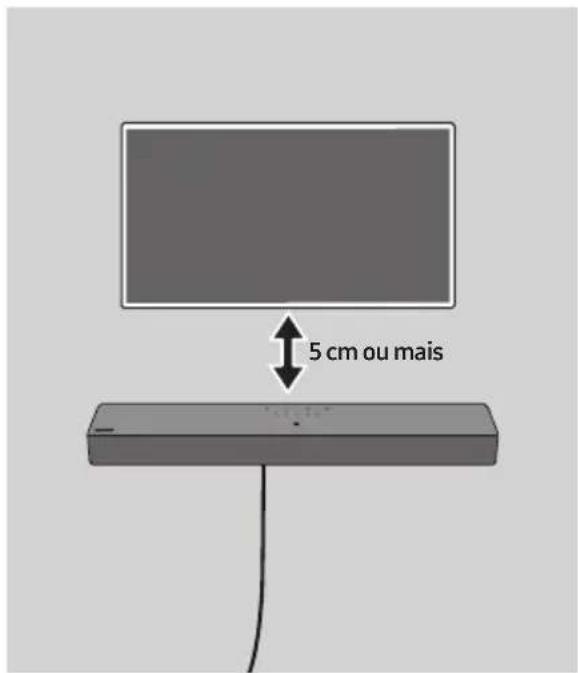

- Se o seu televisor estiver instalado na parede, instale a Soundbar, pelo menos, 5 cm abaixo do mesmo.
- Utilize um lápis para marcar as posições dos orifícios.
2.

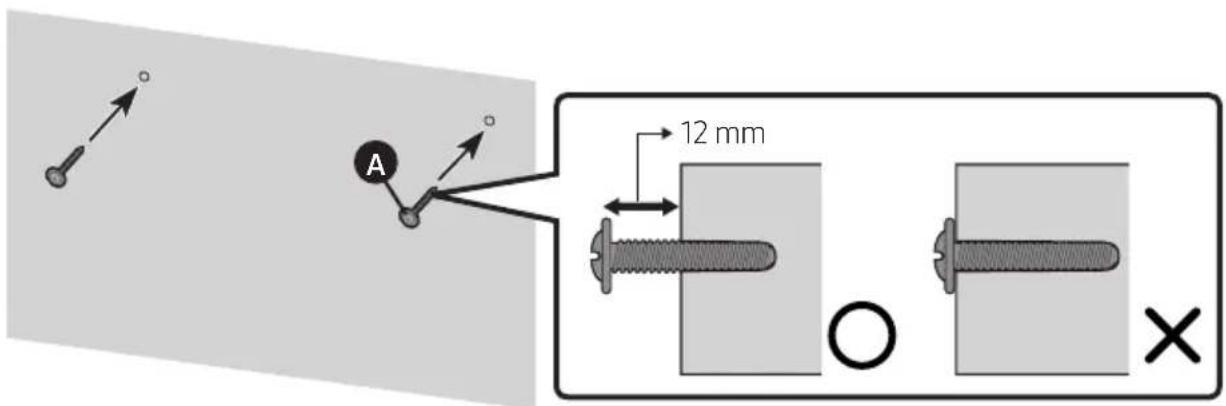

NOTA IMPORTANTE
- O método de instalação indicado é para paredes de betão. Os métodos de instalação variam consoante o tipo de parede. Para instalação em parede de gesso, recomendamos vivamente que faça orifícios para os parafusos de suporte nas vigas de madeira de suporte.
3.
4.
5.
NOTA
- Suportes para instalação em paredes são integrados na parte de trás do Soundbar.
CUIDADO
- Pressione o Soundbar para baixo com força suficiente para o fixar à parede. Se o Soundbar não estiver firmemente fixo na parede, pode acidentalmente separar-se, resultando em ferimentos.
- Não tropece nem bata no Soundbar (principalmente na parte inferior). O impacto pode separar o Soundbar da parede, resultando em ferimentos.
11 ATUALIZAÇÃO DO SOFTWARE
Importante: depois da atualização, mantenha as definições originais.
- Ligue uma pen USB à porta USB do computador.
Importante: certifique-se de que não existem ficheiros de música na pen USB. Isto pode provocar a falha da atualização de firmware.
- Aceda a (www.samsung.com) → selecione Introduza o número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.
- Guarde o software transferido numa pen USB e selecione "Extrair para aqui" para extrair a pasta.

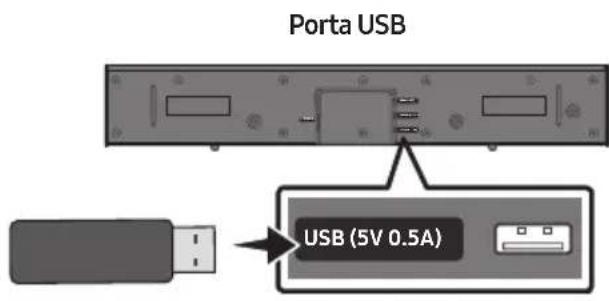

- Desligue o Soundbar e ligue a pen USB que contém a atualização do software à porta USB.
- Ligue o USB ao Soundbar e mude para a fonte USB, sendo que o software será automaticamente atualizado nos 2 minutos. Durante o processo de atualização, os 5 LED não podem a piscar repetidamente, ficando (antes a branco e, em seguida, voltarão a piscar repetidamente). Quando a atualização for concluída, o indicador ciano pisca 3 vezes e o Soundbar reinicia-se automaticamente.
- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.
Se as luzes do sequencial de LED não forem exigidas
- Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contenha os ficheiros de atualização à porta USB do Soundbar.
- Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar.
NOTAS
- A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.
- Não desligue a alimentação nem remova o dispositivo USB quando as atualizações estiverem a ser efetuadas. A unidade principal desliga-se automaticamente antes da conclusão da atualização de firmware.
- Depois da atualização, mantenha as definições originais (incluindo o volume, campo de som, etc.).
- Quando a atualização de firmware for concluída, o Soundbar liga-se automaticamente e a IU de Voz é apresentada. Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.
- Os utilizadores de Mac OS devem usar MS-DOS (FAT) como formatação USB.
- A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

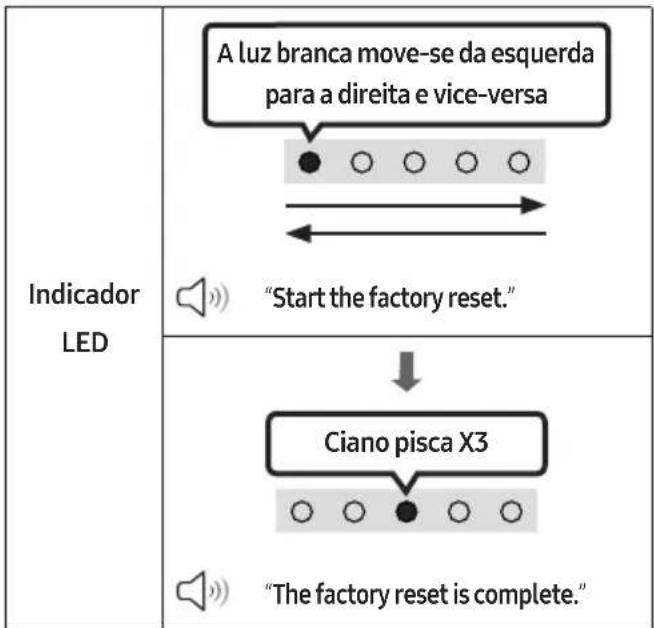

Reposição

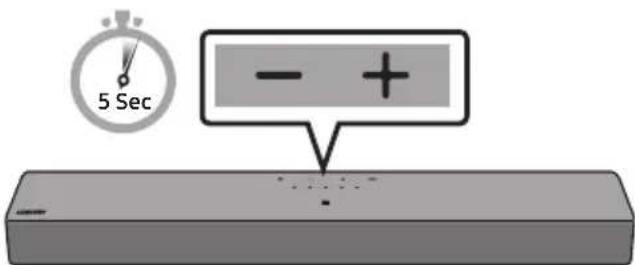

Com o Soundbar ligado, prima os botões de + (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A aparência dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto.
CUIDADO
- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.
12 RESOLUÇÃO DE PROBLEMAS
A Soundbar não se liga.
→ Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.
→ Após remover o cabo de alimentação, insira-o de novo. → Desligue e volte a ligar o dispositivo externo e tente novamente. → Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 9.)
O telecomando não funciona.
→ Aponte o telecomando diretamente à Soundbar. → Troque as pilhas por umas novas.
A Soundbar não emite qualquer som.
→ O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume. → Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo. → Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal (m) → Menu → Definições (o) → Todas as Definições (o) → Som → Saída de Som → Selecione o Soundbar) → A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo. Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação. → Inicie o produto e tente novamente. (Consulte a página 32.)
Se a TV não estiver ligada via HDMI (ARC).
→ Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 17.) → A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar. → O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal (m) → Menu → Definições ( ) → Todas as Definições ( ) → Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)
A Soundbar não liga através de Bluetooth.
→ Ao ligar um novo dispositivo, mude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão PAIR no controlo remoto ou o botão (Origem) no corpo durante pelo menos 5 segundos.) → Se o Soundbar estiver ligado a outros dispositivos, desligue esse dispositivo primeiro para trocar de dispositivo. → Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Televisor Samsung: Página Principal (
→ Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Lista de Altifalantes Bluetooth).
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente. → Inicie o produto e tente novamente. (Consulte a página 32.)
O som é cortado quando ligado através de Bluetooth.
→ Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar. → Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.
→ Se desligar o Soundbar quando vê televisão, a sincronização da energia com o televisor está desativada. Desligue a TV e o Soundbar com o telecomando da TV.
13 LICENÇAS
Dolby AUDIO
As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
15 ESPECIFICAÇÕES E GUIA
Especificações
| Nome do modelo HW-B400F | |
| USB 5V/0,5A | |
| Peso 2,1 kg | |
| Dimensoes (L x A x P) 641,0 x 66,5 x 107,0 mm | |
| Limites da temperatura de funcaoamento +10°C a +40°C | +40°C |
| Limites de humididade de funcaoamento 10% a 80%, sem condensacao | |
| Temperatura de Armazenamento -20°C a +45°C | |
| Humidade de Armazenamento 5% a 95%, sem condensacao | |
| AMPLIFICADOR
Potencia de saida maior | 20W x 2 |
| Formatos de reproducao suportados | LPCM 2ch, Dolby AudioTM
(suporta Dolby® Digital), DTS |
|
| Bluetooth
Método de desativação das portas | Prima e mantenha premido o botão
SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power. |
NOTAS
- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
- O peso e as dimensões indicados são aproximados.
aolal ojai g f gui jbi joi jai . aigb jll g f jlbou jlgjll i s a jy y , ares 11jly aee y dusgaoaia jnblxo jlae . (galzll cIbgl) cIb Jg>glgeJIb20 gI joggl Jb JIO Alaas .Jgall aIaIgai IaIgai AiaIgai .JgJgai JgOJI GgJgai JgJgai JgJgai
4.
a9
aXeJI 20 yJlALI aAraJl oJrAaJI aJbaj .Jl>J a>J aAraJI
ogslao jgejll ioo gsk u 8yul .aolg2g90sraa
