MANUAL DE UTILIZADOR SMP-150AN SAMSUNG

Antes de utilizar a unidade, faça favor de ler completamente este manual,

e guardá-lo para referência futura.

CUIDADO

PERIGO DE CHOQUE ELÉCTRICO, NÃO ABRIR

CUIDADO : PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A COBERTURA (OU A PARTE TRASEIRA). NO INTERIOR NÃO HÁ NENHUMA PEÇA REPARÁVEL PELO UTILIZADOR. AS REPARAÇÕES APENAS DEVEM SER FEITAS POR PESSOAL TÉCNICO QUALIFICADO

Explicação dos símbolos gráficos

O sinal com um raio com o símbolo de uma seta, dentro de um triângulo equilátero, serve para avisar o utilizador da presença de uma tensão perigosa não isolada dentro da carcaça do produto, que pode ser de magnitude suficiente para representar um risco de choque eléctrico para as pessoas.

Um ponto de exclamação dentro de um triângulo equilátero serve para avisar o utilizador da presença de uma instrução de operação ou de manutenção importante incluída na documentação que acompanha o dispositivo.

Advertência - Para impedir o perigo de incêndio ou de choque eléctrico, não exponha este monitor à chuva ou à humidade.

PRECAUÇÕES IMPORTANTES

Cuidado

Na parte traseira do monitor é indicada a fonte de potência. Contém peças de alta tensão. Se retirar a cobertura, existe o risco de incêndio ou de choque eléctrico. Não retire a cobertura por si próprio. (Os interruptores de controlo estão na parte frontal do monitor).

1. Leia as instruções : Devem ser lidas todas as instruções de segurança e de operação antes de utilizar o dispositivo.

2. Guarde as instruções : As instruções de segurança e operação devem ser guardadas para referência futura.

3. Respeite as advertências : Devem ser respeitadas todas as advertências indicadas no monitor e nas instruções de utilização.

4. Siga as instruções : Todas as instruções de operação e utilização devem ser seguidas.

5. Limpeza : Desligue este monitor da tomada de corrente da parede antes da sua limpeza.

Não utilize produtos de limpeza líquidos ou em spray. Utilize um pano macio para a limpeza.

Excepção: Um monitor que vai estar em funcionamento de forma ininterrupta e que, por alguma razão especial, como a possibilidade da perda de um código de autorização de um conversor CATV, não se tenha previsto que possa ser desligado da tomada pelo utilizador para a sua limpeza ou para qualquer outro motivo, pode ignorar a referência à desligação do monitor na descrição da limpeza do ponto 5.

1. Adaptadores : Não utilize adaptadores não recomendados pela Samsung, porque pode ser perigoso.

2. Água e humidade : Não utilize este monitor perto da água (por exemplo: perto de uma banheira, de tanques, de lava-loiças, em caves húmidas, nem perto de uma piscina, etc.).

3. Acessórios : Não coloque este monitor num carro, suporte, tripé ou mesa instáveis. O monitor poderia cair e causar danos graves a uma criança ou a um adulto e graves estragos no dispositivo. Utilize somente com um carro, tripé ou suporte recomendado pela Samsung ou vendido com o monitor. Qualquer montagem do monitor deve seguir as instruções da Samsung e deve usar um acessório de montagem recomendado pela Samsung.

4. Ventilação : A carcaça contêm ranhuras e aberturas para ventilação, por forma a garantir um funcionamento fiável do monitor e para o proteger do sobreaquecimento e estas aberturas nunca devem ser bloqueadas ou tapadas. As referidas aberturas não devem nunca ser obstruídas pela colocação do monitor numa cama, num tapete, num sofá ou em qualquer outra superfície similar.

Nunca coloque este monitor nem perto nem sobre um radiador ou um aquecedor.

Nunca coloque este monitor numa instalação embutida tal como uma estante para livros ou uma rack, a menos que se forneça uma ventilação adequada ou se indicado nas instruções da Samsung.

1. Fontes de potência : Este monitor só deve funcionar com o tipo de fonte de potência indicado na etiqueta de marcação. Se não tem a certeza do tipo de corrente fornecida no local, consulte o seu fornecedor da Samsung ou a sua companhia de electricidade.

2. Ligação à terra ou polarização : Para os monitores equipados com uma ficha de 3 pinos cujo terceiro pino é utilizado para a ligação à terra. Esta ficha só poderá ser ligada numa tomada de corrente do mesmo tipo. Isto é uma medida de segurança. Se não conseguir introduzir a ficha dentro da tomada, ponha-se em contacto com o seu electricista para substituir a sua tomada por outra mais moderna. Por favor, mantenha este tipo de ficha por razões de segurança.

3. Protecção dos cabos de potência : Os cabos de potência devem ser colocados de forma a não serem pisados ou picados por objectos colocados em cima ou contra eles, cuidando especialmente os cabos e fichas, as localizações convenientes e os pontos onde saem do monitor.
4. Iluminação : Para uma maior protecção deste monitor durante uma tempestade eléctrica, ou quando for deixado sem usar e inatendido durante longos períodos de tempo, desligue-o da tomada de corrente da parede e desligue o cabo do sistema. Isto evitará danos no monitor devido a tempestades eléctricas e a picos de corrente na rede.
5. Sobrecarga : Não sobrecarregue as tomadas de parede nem os cabos de extensão porque pode provocar fogos ou choques eléctricos.

6. Entrada de objectos e de líquidos : Não introduza objectos de nenhum tipo dentro deste monitor através das aberturas porque podem tocar pontos de tensão perigosa ou provocar curtos-circuitos em peças o que pode causar fogo ou choques eléctricos. Nunca derrame líquido de nenhum tipo em cima do monitor.

7. Reparação : Não tente reparar este monitor por si mesmo, porque a abertura ou retirada das coberturas pode expô-lo a tensões perigosas ou a outros perigos. Para qualquer reparação, ponha-se em contacto com pessoal de serviço técnico.

8. Danos que requerem reparação : Desligue este monitor da tomada de corrente da parede e ponha-se em contacto com pessoal de serviço técnico qualificado quando ocorra alguma destas circunstâncias:

a. Quando o cabo ou a ficha de potência estiverem danificados.

b. Se tiver sido derramado um líquido dentro do monitor.

c. Se o monitor tiver sido exposto à chuva ou à água.

d. Se o monitor não funcionar correctamente quando seguir as intruções de utilização. Ajuste somente aqueles controlos explicados nas instruções de utilização, porque um ajuste inadequado doutros controlos pode provocar danos e implicará, normalmente, um aumento da quantidade de trabalho do serviço técnico para recuperar o normal funcionamento do monitor.

e. Se o monitor caiu e a carcaça foi danificada.

f. Quando o funcionamento do monitor mudar notavelmente, isto indica a necessidade de serviço técnico.

1. Peças de substituição : Quando sejam necessárias peças de substituição, verifique que o técnico de reparações utilizou as peças de substituição especificadas pela Samsung, ou que têm as mesmas características que as peças originais. As substituições não autorizadas podem provocar fogo, choques eléctricos ou outros perigos.

2. Verificação de segurança : Após a realização de qualquer manutenção ou reparação neste monitor, peça ao técnico que realize as verificações de rotina para determinar que o funcionamento do monitor é correcto.

Geral

Âmbito

Este manual de instruções trata da instalação e utilização dos monitores a cores.

Estas unidades devem ser instaladas utilizando os materiais e técnicas de ligação com cabos aprovados de acordo com o Código Eléctrico Nacional (National Electrical Code) e a legislação local de ligação com cabos aplicável.

Introdução

Os monitores a cores, que têm uma resolução de mais de 650 linhas no centro, produzem imagens de alta qualidade num ecrã de 14" (medido diagonalmente). Desenhado principalmente para as aplicações industriais, este monitor aceita sinais de entrada a cores NTSC/PAL standard.

Os controlos de operação (BRIGHT, CONTRAST, COLOR, TINT, SHARP, VOLUME) estão situados no painel frontal, onde também se encontra um interruptor de potência.

A fonte de potência regulada mantém um desempenho excelente durante as flutuações da tensão da linha.

Os monitores a cores estão contidos numa carcaça metálica de cor cinzento escuro.

Índice

PRECAUÇÕES IMPORTANTES ...... p-3

Geral p-7

Especificações ...... p-9

Componentes e Controlos do Painel Frontal ..... p-10

Componentes e Controlos do Painel Traseiro ..... p-12

Ligações ...... p-13

Manutenção ...... p-14

Especificações

Sistema NTSC/PAL
CRT 15” em diagonal, tamanho de pontos 0.28 mm.deflecção 90°
Resolução horizontal mais que 650 linhas
Sinal de entrada Video A/B : Composto 1Vp-pVideo C : S-VHS
Subtransportadora 3.579545 MHz ± 400 Hz (temperatura ambiente)Intervalo de sincronização 4.433618 MHz ± 400 Hz (temperatura ambiente)de frequência
Estabilidade de frequência 15.75 kHz ± 500 Hzhorizontal 15.625 kHz ± 500 Hz
Estabilidade de frequência 60Hz ± 5Hzvertical 50Hz ± 5Hz
Alta tensão 25kV ± 1.5kV
Convergência menor que 0.3 mm(no centro da área de visualização)
Potência eléctrica 85 Watts (máximo)
Humidade de operação 0 a 90% (não condensada)
Intervalo de temperatura 0 a 40°C (32 °F a 104°F)de operação
Potência Intervalo de controlo da secção principal90V~260V ou “indicado na parte trascira doMONITOR”
Dimensões (L x A x C)	365 mm x 342 mm x 391 mm(sem a embalagem)
Peso	Aprox. 14kg (com a embalagem)
Audio	1.0 Watts

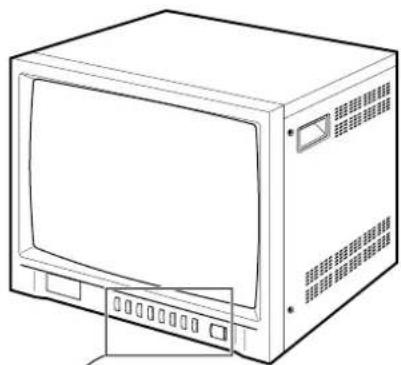

Componentes e Controlos do Painel Frontal

Interruptor ON/OFF. Se premir este botão, o monitor ligar-se-á e o LED do sinal de entrada seleccionado acender-se-á.

Interruptor de seleção de entrada VIDEO (VÍDEO)

Selecciona o sinal de entrada de vídeo e de audio. Para mudar o sinal de entrada, prima este botão.

Interruptor de controlo VOLUME (VOLUME) e DATA (DADOS)

O botão VOLUME tem duas funções:

• Controlos do volume : Para mudar o volume, só tem de premir este botão.
• Controlos de dados : Se premir CONTRAST, BRIGHT, COLOR, TINT ou SHARP e depois o botão VOLUME, pode modificar o valor de cada botão.

CONTRAST

Interruptor CONTRAST (CONTRASTE)

Este controlo ajusta o contraste da imagem no ecrã. Para controlar o contraste prima o interruptor CONTRAST e a seguir o interruptor VOLUME (DATA). (O valor predeterminado é 60).

BRIGHT

Interruptor BRIGHT (BRILHO)

Este controlo ajusta a luminosidade da imagem no ecrã. Para controlar a luminosidade, prima o interruptor BRIGHT e a seguir o interruptor VOLUME (DATA). (O valor predeterminado é 50).

COLOR

Interruptor COLOR (COR)

Este controlo ajusta a intensidade da cor da imagem no ecrã. Para controlar a intensidade da cor, prima o interruptor COLOR e a seguir o interruptor VOLUME(DATA). (O valor predeterminado é 50).

TINT

Com este interruptor pode controlar que a cor seja mais parecida com a cor natural.

Para obter o melhor resultado, controle a imagem do ecrã com este interruptor por forma a obter uma cor natural da pele. Para controlar a cor, prima o interruptor TINT e a seguir o interruptor VOLUME(DATA). (O valor predeterminado é 50).

p-11

SHARP

Interruptor SHARP (DEFINIÇÃO)

Este controlo ajusta a definição da imagem no ecrã. Para controlar a definição, prima o interruptor SHARP e a seguir o interruptor VOLUME(DATA). (O valor predeterminado é 50).

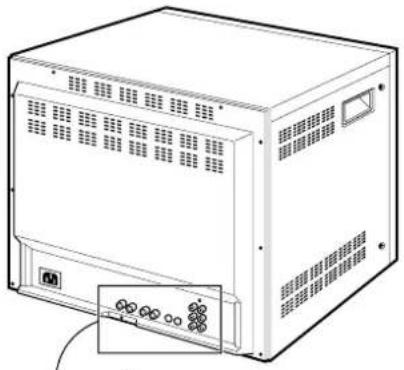

Componentes e Controlos do Painel Traseiro

O Video A e o Video B são terminais de entrada/saída compostos.

O Vídeo C são terminais de entrada/saída S-VHS.

AUDIO LINE (LINHA DE AUDIO)

Terminais de entrada/saída do sinal de audio.

Deve-se seleccionar A, B e C com Video A, Video B e Video C, respectivamente.

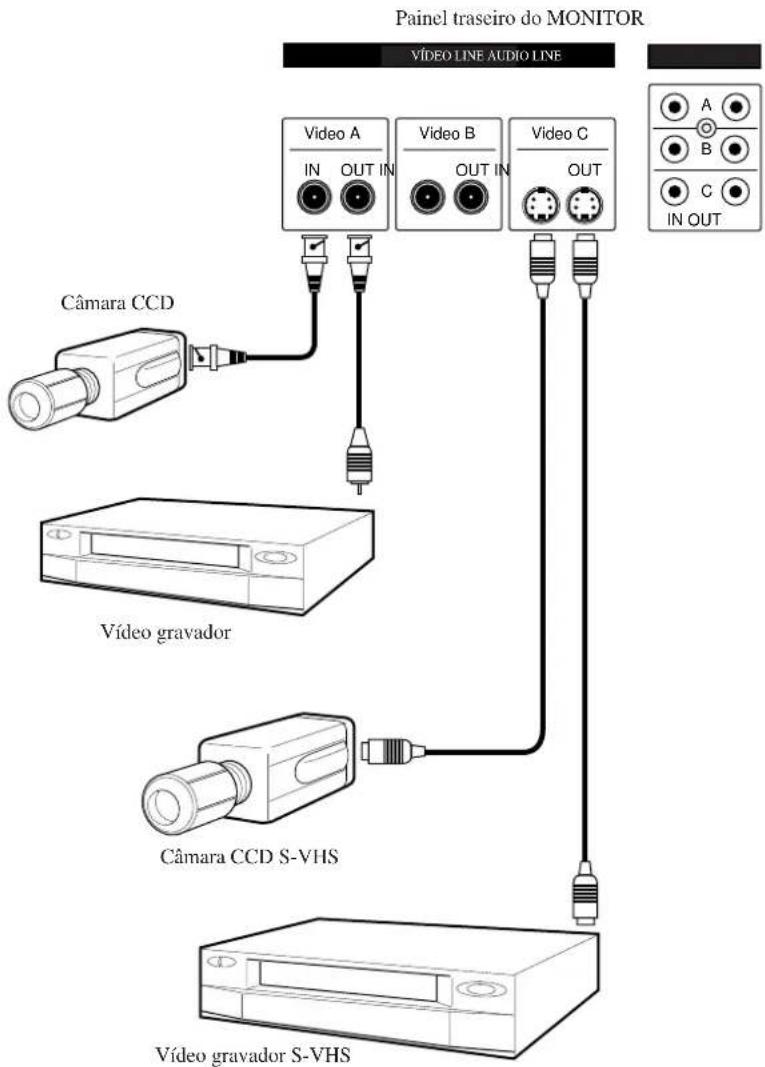

Ligações

Painel traseiro do MONITOR VIDEO LINE AUDIO LINE Câmara CCD Video A IN OUT IN Video B OUT IN Video C OUT Video gravador Câmara CCD S-VHS Vídeo gravador S-VHS A B C IN OUT

Manutenção

Se a qualidade da imagem do MONITOR A CORES é pobre e não pode ser melhorada, inspeccione todas as ligações do sistema e os cabos.

As reparações devem ser realizadas por pessoal qualificado com o equipamento e instrumentos de teste adequados.
