使用説明書 SMP-150AN SAMSUNG

VIDEO LINE AUDIO LINE

LIGNE VIDEO

VIDEO LINE AUDIO LINE

c-11

W I D E O L I N E

视频信号的输入输出端子。

この装置を操作する前にこのマニュアルをよくお読みください。またこのマニュアルは、今後、参照するために保存してください。

注意

感電する恐れがあります 開けないでください

注意：感電防止のためカバー（または背面）は開けないでください。ユーザーが修理できる部品は何も入っていません。修理に関しては資格を持ったサービスマンにおたずねください。

記号説明

三角形の記号は注意（警告を含む）を促す内容があることを告げるものです。いなづま型の矢印は、製品の内部に絶縁していない危険度の高い電圧を生じる部分があり、感電の危険があることを示しています。

三角形の記号は注意（警告を含む）を促す内容があることを告げるものです。感嘆符は製品の取り扱いの際に注意が必要であることを示しています。

警告 - 火災、感電防止のため、本機を雨、湿気にさらさないでください

安全に関する注意事項

注意

電源は装置の裏面に表示してあります。この装置は高電圧部品を使用しています。もし、カバーを外すと、火災を起こしたり感電する場合があります。ご自分ではカバーを外さないでください（制御スイッチは、モニターの前面にあります）。

1．説明書を読んでください：装置を操作する前に、安全および操作に関する説明書はすべて読んでください。
2．説明書を保存してください：安全および操作に関する説明書は、今後参照するために、保存してください。
3．警告を守ってください：モニターまたは操作説明書に記載された警告はすべて守ってください。
4．説明書に従ってください：操作および使用説明書にはすべて従ってください。
5．クリーニング：コンセントからモニターを抜いてからクリーニングしてください。液体またはエアゾール式のクリーナーは使用しないでください。クリーニングには湿気のある布切れを使用してください。

例外として、聯續使用のためモニター、またはC A T V コンバータ用の認定コードを失う可能性がある等の特別な理由によりユーザーがクリーニング等のいかなる理由によってもプラグを抜くように考えられていないモニターの場合は、クリーニングの説明にあるモニターのプラグを抜く作業は行いません。それ以外の場合は、第5項の作業が必要です。

6．アタッチメント：故障を起こす場合があるので、Samsungが推奨するアタッチメント以外は使用しないでください。

7．水と湿気：このモニターを水の近く、例えば、風呂桶、洗面台、台所の流し、選択槽等の近く、湿った地下室、またはプールの近くでは使用しないでください。

8．付属品：このモニターを不安定なカート、スタンド、三脚、ブラケット、机などの上に置かないでください。このモニターが落下すると、子供や大人が大けがをしたり、あるいは装置が壊れる場合があります。Samsungが推薦するか、あるいはこのモニターと共に販売されているカート、スタンド、三脚、ブラケットのみを使用してください。このモニターを取り付ける際、Samsungの指示を守り、Samsungが推薦する取付具を使用してください。

9．換気：キャビネットのスロットと開口部は、換気のためのものです。これらは、モニターの安定した動作を保証し、装置の加熱を防ぐためのものです。したがって、これらの開口部を塞いだり、カバーしないでください。モニターをベット、ソファ、敷物などの上に置くとこの開口部を塞いでしまいますので絶対にこれらの上には置かないでください。このモニターは、絶対にラジエタやヒータの近く、またはそれらの上には置かないでください。換気が充分である場合、またSamsungの指示がある場合を除き、このモニターは本棚やラック等には組み込まないでください。

1. 電源：このモニター製品は銘板上に表示されている種類の電源以外は使用しないでください。もし、設置場所に供給されている電源の種類が分からない場合は、Samsung製品取り扱い店または地元の電力会社にご相談ください。

11．接地と分極：3つ目のピン（接地用）の付いた3線接地タイププラグを使用するモニターの場合。このプラグは、接地型のコンセントに使用します。これは安全機構です。コンセントにこのプラグを差し込めない場合は、古いコンセントは取り替えてください。この接地型のプラグの安全機能を殺さないでください。

12．電源：コード保護付き電源コードは、踏みつけられないように、また物を置いたり押さえつけたりして引っかからないように配線してください。特に、プラグのコード、サービスコンセント、またモニターからコードが出ている部分に注意してください。

13．雷：このモニターを雷から確実に守るため、長期間にわたって放置、または使用しない場合は、コンセントからプラグを抜き、ケープル類を外してください。これによりモニターを雷や電源のサージ電圧から守ることができます。

14．過負荷：コンセントや延長コードに過負荷はかけないでください。過負荷をかけると、火災や感電の危険性があります。

15．ものや液体の挿入：このモニターの開口部からものを挿入しないでください。ものを挿入すると、高圧部分やショートしやすい部分に触れ、火事を起こしたり、感電する場合があります。また、このモニターにはいかなる種類の液体もかけないでください。

16．修理：カバーを開けたり取り外したりすると、高圧部分や危険な部分が露出しますので、このモニターは、ご自分では修理しないでください。修理はすべて資格を持ったサービスマンにご相談ください。

17．修理が必要な故障：このモニターをコンセントから抜き、以下の状態の場合は資格を持ったサービスマンにご相談ください。

a．電源コードやプラグが破損している場合。

b．モニターに液体がかかったり、ものが中に落ちた場合。

c．モニターが雨や水で濡れた場合。

d．モニターを説明書通りに操作しても正しく動作しない場合。取扱説明書に記載されている箇所のみ調整してください。他の箇所を不適当に調整すると、故障する場合があり、資格を持ったサービスマンがこのモニターを正常な状態に戻すのに更に作業が必要になる場合がしばしば起きます。

e．このモニターを落としたり、キャビネットが損傷した場合。

f．このモニターの性能が明らかに変化した場合は、修理が必要です。

18．修理部品：修理部品が必要な場合は、サービスマンが三星指定の修理部品か、またはオリジナル部品と同じ性能を持った部品を使用したことを確認してください。非純正代替品を使用した場合は、火災や感電等の障害を起こす場合があります。

19．安全チェック：このモニターの修理または部品交換が終了したら、サービスマンに安全チェックを依頼してこのモニター製品が正しい動作をしているかどうか確認してください。

概要

範囲

この取扱説明書に記載されている事柄はカラーモニターの設置と操作に関するものです。

この装置は、National Electrical Codeで承認され方法、また現地の該当する配線条例に従って設置してください。

序

カラーモニターは中央に650本を超える解像度を持ち、14"（対角線の距離）の画面に高品質の画像を写します。このモニターは、主に産業用に設計されており、標準NTSC/PALカラー入力信号を受信できます。

動作制御(BRIGHT CONTRAST COLOR TINT SHA VOLUME)は前面パネルで行えます。電源スイッチも前面パネルにあります。

安定化電源を備えているので、電圧変動が変動しても高性能を維持できます。

カラーモニターは、メタリックダークグレーのキャビネットに収納されています（画面の周辺には黒色ベゼル）。

目次

安全に関する注意事項……j - 3

概要……j - 7

仕様……j - 9

前面パネル上の部品とコントロール……j - 10

裏面パネル上の部品とコントロール……j - 12

接続……j - 1 3

保守……j - 1 4

仕様

システム NTSC / PAL
CRT 對角線長さ15"、ドットピッチ0.28mm、90°偏向
水平解像度 650 本以上
入力信號 Video A/B:合成1Vp-pVideo C:S-VHS
副搬送波周波数 3.579545MHz±400Hz(室温)同期範囲 4.43 3618MHz±400Hz(室温)
水平周波數安定性	15.75kHz±500Hz15.625kHz±500Hz
垂直周波數安定性	60Hz±5Hz50Hz±5Hz
高電壓 25kV±1.5kV
収束 0.3mm未満(表示領域の中央で)
消費電力 85Watts(最大)
動作湿度 0~90%(結露ないこと)
動作温度範囲	0~40°C(32°F~104°F)
電源	メイン・セクション90~260Vの制御範囲または“モニター・セットの裏面に標示”
寸法(W×H×D)	365mm×342mm×391mm(梱包なし)
重量	約14kg(梱包を含む)
音声 1.0Watts

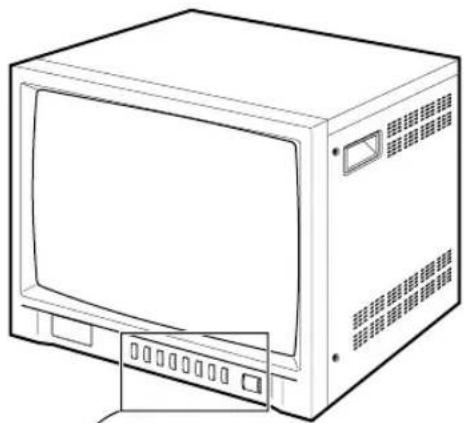

前面パネル上の部品とコントロール

関閉スイッチ。このボタンを押すと、モニターの電源が入り、選択された入力信号のLEDが点灯します。

VIDEO 入力選択スイッチ

このスイッチは、画像と音声入力信号を選択します。入力信号を切り替えるには、このボタンを押します。

VOLUME, DATA 制御スイッチ

VOLUME キーには2つの機能があります：

・音量制御：音量を変えるにはこのキーのみ押します。
・データ制御: CONTRAST BRIGHT COLOR TINT、また SHARP キーを押してからVOLUME キーを押すと、各キーの値を変更できます。

DATA

CONTRAST

CONTRAST スイッチ

この制御スイッチは、画像のコントラストを調整します。

CONTRAST スイッチを押してからVOLUME（DATA）スイッチをと、コントラストが調整できます（デフォルト値は60です）。

BRIGHT

BRIGHT スイッチ

この制御スイッチは画像の輝度を調整します。BRIGHTスイッチを押してからVOLUME（DATA）スイッチを押すと、輝度が調整できます（デフォルト値は50です）。

COLOR

COLORスイッチ

この制御スイッチは画像のカラー強度を調整します。COLORスイッチを押してからVOLUME（DATA）スイッチを押すと、カラー強度が調整できます（デフォルト値は50です）。

TINT

T I N T スイッチ

このスイッチを使用すると、画像の色を自然な色に近づけることができます。

自然な肌色になるようにこのスイッチで画像の色を調整すると一番

良い結果が得られます。TINTスイッチを押してから

VOLUME（DATA）スイッチを押すと、色が調整できます（デフォルト値は50です）。

SHARP

SHARP スイッチ

この制御スイッチは画像のシャープネスを調整します。SHARPスイッチを押してからVOLUME（DATA）スイッチを押すと、シャープネスが調整できます（デフォルト値は50です）。

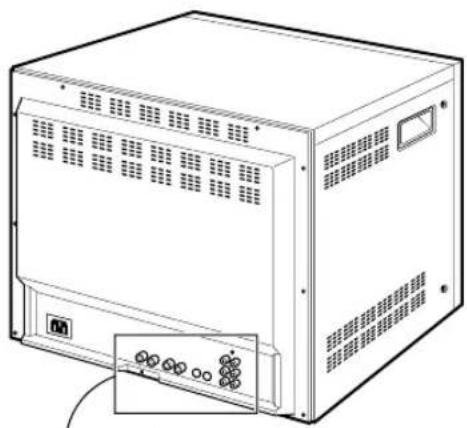

裏面パネル上の部品とコントロール

Video A とVideo Bは、複合入力/出力ターミナルです。VS-VHS用入力/出力ターミナルです。

AUDIO LINE

音声信号用の入力／出力ターミナルです。

A B C はそれぞれ Video A V i de o B V i de o C と組み合用します。

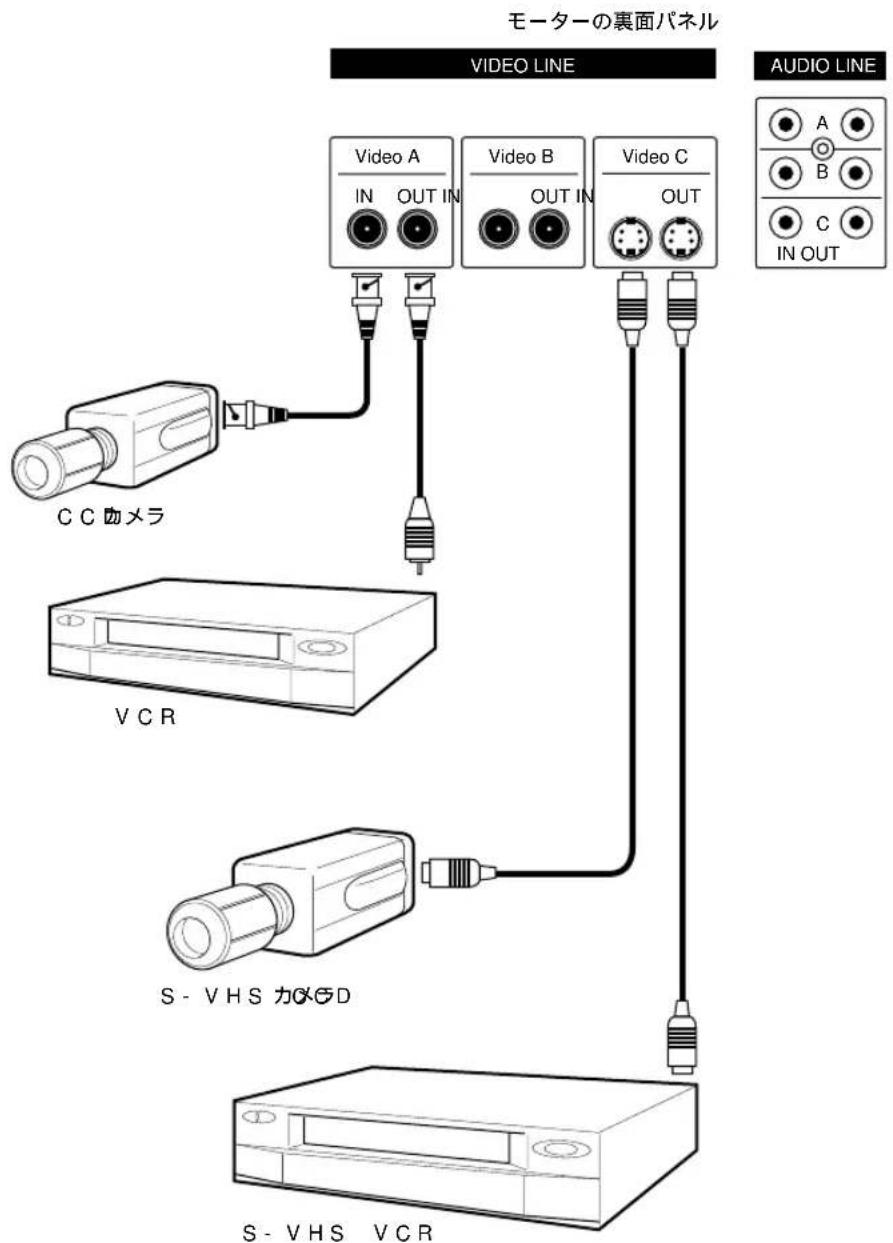

接続

モーターの裏面パネル VIDEO LINE VIDEO A IN OUT IN Video B OUT IN Video C OUT A B C IN OUT C C パメラ VCR S - VHS カメGD S - VHS VCR AUDIO LINE

保守

カラーモニター上の画像の品質が悪く、改善できない場合は、システムの接続とケープル配線を検査します。

修理を行う場合は、資格を持った技術者が適切なテスト装置と設備を使用して行います。
