製品タイプ	屋外ドーム監視カメラ
ブランド	サムスン
モデル	SCC-C7437P
解像度	600TV本
光学ズーム	34倍
デジタルズーム	最大16倍（合計544倍）
昼夜機能	はい、自動切換え
電源	24V AC, 1.5A
通信プロトコル	RS-485/RS-422、マルチプロトコル
寸法（約）	直径：160mm、高さ：200mm
重量（約）	2kg
動作温度	-50°C～50°C
主な機能	パン/チルト/ズーム、動体検知、プライバシーマスク、プリセット、オートスキャン
メンテナンス	レンズは柔らかい布とエタノールで清掃してください。シールパッキンを確認してください。
安全	安全な設置、安全ケーブルの使用、アース接続
付属品	取扱説明書、グリース、ピン
オプションアクセサリー	壁掛け、天井、ポール、コーナー、パラペット用ブラケット

よくある質問 - SCC-C7437P SAMSUNG

カメラを壁に取り付けるにはどうすればよいですか？

オプションの壁掛けブラケットSCX-300WMを使用してください。ブラケットを壁に固定し、ケーブルをチューブに通してから、カメラ本体を時計回りに回して固定します。ブラケットがカメラ重量の4倍以上に耐えられることを確認してください。

カメラのアドレスを設定するにはどうすればよいですか？

DIPスイッチSW606（百の位）、SW605（十の位）、SW604（一の位）を使用して、0～255のアドレスを設定します。例：アドレス1の場合、SW606を0、SW605を0、SW604を1に設定します。

ホワイトバランスを調整するにはどうすればよいですか？

WHITE BALメニューに移動します。ATW1（2500K-9300K）やAWC（ワンタッチ自動調整）などのモードを選択します。R-GAINおよびB-GAINを手動で調整することもできます。

自動昼夜モードを有効にするにはどうすればよいですか？

DAY/NIGHTメニューでAUTOを選択します。切替輝度と保持時間を設定できます。カメラは照明に応じてカラーと白黒を自動的に切り替えます。

プライバシーゾーンを設定するにはどうすればよいですか？

PRIVACY ZONEに移動し、ゾーン番号（1～12）を選択します。ジョイスティックを使用してマスク領域の位置とサイズを調整します。MOSAICまたはFIXEDスタイルを選択します。

画像がぼやけている場合はどうすればよいですか？

FOCUS MODEでフォーカスモードを確認してください。連続オートフォーカスにはAFを使用します。レンズを柔らかい布とエタノールで清掃してください。カメラが振動にさらされていないことを確認してください。

カメラをコントローラーに接続するにはどうすればよいですか？

Rx+をコントローラーのTx+に、Rx-をTx-に、Tx+をRx+に、Tx-をRx-に接続します。DIPスイッチでプロトコルとボーレートを設定します。

カメラを工場出荷時の設定にリセットするにはどうすればよいですか？

OTHER SETメニューに移動し、リセットオプションを選択します。確認してデフォルト設定に戻します。これによりカスタム設定がすべて消去されることに注意してください。

レンズを清掃するにはどうすればよいですか？

レンズ用の柔らかい布またはエタノールを含ませた布を使用してください。圧力をかけずに優しく拭いてください。研磨剤入りの製品は避けてください。ドームのシールパッキンも確認してください。

対応している通信プロトコルは何ですか？

カメラはSAMSUNG HALFやSAMSUNG FULLなどの複数のプロトコルに対応しています。DIPスイッチSW603（ピン1-4）で設定します。プロトコルの完全な表は取扱説明書を参照してください。

使用説明書 SCC-C7437P SAMSUNG

スマートドームカメラ

（屋外用）

ユーザーマニュアル

可能性を想像してください

このサムスン製品をお買い上げいただき、ありがとうございます。

より完全なサービスを受けるには、

当社のウェブサイト

www.samsungsecurity.com

注意

感電の危険があります。 開けないでください

注意：感電のリスクを減らすため、カバー（または背面）を外さないでください。内部にユーザーが修理できる部品はありません。修理は資格のあるサービス担当者に依頼してください。

この記号は、このユニット内に感電の危険を及ぼす危険な電圧が存在することを示しています。

この記号は、このユニットに付属の資料に重要な操作および保守の指示があることを示しています。

警告

• 火災や感電のリスクを減らすため、この機器を雨や湿気にさらさないでください。
• けがを防ぐため、この機器は設置手順に従って床または壁にしっかりと固定してください。
• 電源には、24V、60HzのACアダプターのみを使用してください。ヒーターを使用する場合は、3A以上のアダプターを使用してください。

警告

1. 必ず仕様書に指定された標準アダプターのみを使用してください。他のアダプターを使用すると、火災、感電、または製品の損傷を引き起こす可能性があります。
2. 電源の誤接続やバッテリーの交換は、爆発、火災、感電、または製品の損傷を引き起こす可能性があります。
3. 1つのアダプターに複数のカメラを接続しないでください。容量を超えると、異常な発熱や火災の原因となることがあります。
4. 電源コードは電源コンセントにしっかりと差し込んでください。接続が不完全だと火災の原因となることがあります。
5. カメラを設置するときは、しっかりと固定してください。カメラの落下により、けがをする可能性があります。

1. カメラの上に導電性の物体（ドライバー、コイン、金属部品など）や水の入った容器を置かないでください。火災、感電、または落下物によるけがの原因となることがあります。
2. 湿気の多い場所、ほこりの多い場所、または煤の多い場所に本機を設置しないでください。火災や感電の原因となることがあります。
3. 本機から異常な臭いや煙が出た場合は、使用を中止してください。その場合は、すぐに電源を切り、サービスセンターに連絡してください。そのまま使用を続けると、火災や感電の原因となることがあります。
4. この製品が正常に動作しない場合は、最寄りのサービスセンターに連絡してください。絶対に本製品を分解したり、改造したりしないでください。（サムスンは、無断改造や修理の試みによって生じた問題については責任を負いません。）
5. 掃除するときは、製品の部品に直接水を吹き付けないでください。火災や感電の原因となることがあります。
6. 製品をエアコンの直接の風にさらさないでください。そうしないと、ドームカメラの内部と外部の温度差により、クリアドーム内部に結露が生じる可能性があります。
7. 本製品を冷蔵庫内などの低温環境に設置する場合は、配線パイプをシリコンで密閉し、外部の空気が筐体内に流入しないようにしてください。そうしないと、外部の高温多湿な空気が筐体内に流入し、内外の温度差により結露や湿気が発生する可能性があります。

注意

1. 製品の上に物を落としたり、強い衝撃を与えたりしないでください。過度の振動や磁気干渉を受ける場所を避けてください。
2. 高温（50℃以上）、低温（-50℃以下）、または高湿度の場所に設置しないでください。火災や感電の原因となることがあります。
3. 設置済みの製品を移設する場合は、必ず電源を切り、その後で移動または再設置してください。
4. 雷雨の際は、電源プラグをコンセントから抜いてください。怠ると、火災や製品の損傷の原因となることがあります。
5. 直射日光や熱放射源から離して設置してください。火災の原因となることがあります。
6. 換気の良い場所に設置してください。
7. 太陽などの極端に明るい物体にカメラを直接向けないでください。CCDイメージセンサーが損傷する可能性があります。
8. 本装置は、水滴や水しぶきにさらされる場所に設置しないでください。また、花瓶などの液体を入れた物を本装置の上に置かないでください。
9. 主電源プラグは遮断装置として使用されるため、常に容易に操作できる状態にしておいてください。
10. 本機を高湿度環境で保管すると、ハウジングのカバードーム内に結露が発生することがあります。設置前にカバードームを開け、柔らかい乾いた布で水分を拭き取ってください。

FCCに関する声明

この装置は、FCC規則のパート15に準拠しています。動作は次の2つの条件に従うものとします。

1) この装置は有害な干渉を引き起こさないこと、2) この装置は、望ましくない動作を引き起こす可能性のある干渉を含む、受信したあらゆる干渉を受け入れなければならないこと。

注意

この装置は、FCC規則のパート15に基づくクラスAデジタル機器の制限に準拠していることが試験で確認されています。これらの制限は、商業環境で機器を操作する際に、有害な干渉に対する合理的な保護を提供するように設計されています。

この装置は、無線周波数エネルギーを生成、使用、および放射する可能性があり、取扱説明書に従って設置および使用されない場合、無線通信に有害な干渉を引き起こす可能性があります。住宅地域でのこの装置の操作は、有害な干渉を引き起こす可能性が高く、その場合、ユーザーは自己負担で干渉を修正する必要があります。

IC準拠通知

このクラスAデジタル装置は、カナダの干渉発生機器規制ICES-003のすべての要件を満たしています。

重要な安全上の指示

1. これらの指示を読んでください。
2. これらの指示を保管してください。
3. すべての警告に注意してください。
4. すべての指示に従ってください。
5. この装置を水の近くで使用しないでください。
6. 乾いた布でのみ掃除してください。
7. 換気口を塞がないでください。メーカーの指示に従って設置してください。
8. ラジエーターやヒートレジスター、その他の熱を発生する機器（アンプを含む）などの熱源の近くに設置しないでください。
9. 分極プラグや接地型プラグの安全機能を無効にしないでください。分極プラグには、幅の広い刃と狭い刃があります。接地型プラグには、2つの刃と3つ目の接地用の突起があります。幅の広い刃や3つ目の突起は、あなたの安全のために設けられています。付属のプラグがコンセントに合わない場合は、古いコンセントの交換について電気技師に相談してください。
10. 電源コードを踏んだり挟んだりしないように保護してください。特に、プラグ、便利コンセント、および機器から出る箇所で注意してください。
11. メーカーが指定したアタッチメント/アクセサリーのみを使用してください。
12. メーカーが指定した、または機器と一緒に販売されているカート、スタンド、三脚、ブラケット、テーブルのみを使用してください。カートを使用する場合、転倒によるけがを防ぐため、カートと機器の組み合わせを移動する際は注意してください。
13. 雷雨のときや、長期間使用しないときは、この機器のプラグをコンセントから抜いてください。
14. すべての修理は、資格のあるサービス担当者に依頼してください。電源コードやプラグが損傷した場合、液体がこぼれたり、物体が機器の中に落ちたりした場合、機器が雨や湿気にさらされた場合、正常に動作しない場合、または落下した場合など、機器が何らかの形で損傷したときは、修理が必要です。

装置を水滴や水しぶきにさらさないでください。また、花瓶などの液体を入れた物を装置の上に置かないでください。

6_概要

概要

2

6 重要な安全上の注意 7 目次 8 特長 8 同梱品 9 各部の名称

設置と接続

10

10 設置用オプションアクセサリ 12 注意事項 12 準備 13 設置 16 初期設定 19 他の機器との接続

セットアップ

22

22 キーボードコントローラーの使い方 23 メインメニュー 24 プロファイル 26 カメラ設定 35 インテリジェントビデオ 36 プライバシーゾーン 37 プリセット 39 オートセット 43 ゾーンセット 44 アラームセット 46 クロックセット 46 その他の設定 48 通信 48 システム情報 49 言語

付録

50

50 ショートカットキー 51 仕様 53 製品外観

特長

• 最先端のデジタル信号処理技術により、フルデジタル画像処理と600本の高解像度を実現する特別なアルゴリズムを搭載
• 高性能監視カメラで、34倍ズームレンズとデジタルズームICを搭載し、最大544倍の監視を可能にします
• 昼夜（デイ/ナイト）機能により、夜間や低照度環境では自動的に白黒モードに切り替わり、感度を向上させます
• ホワイトバランス機能により、照明に応じて明るさを調整します
• 逆光補正機能により、スポットライトや極端に明るい照明下でも撮影を可能にします
• オートフォーカス機能により、被写体の動きに自動的に焦点を合わせます
• プライバシーゾーン機能により、特定のエリアを隠してプライバシーを保護します。また、パン/チルト機能により、高速で正確な制御が可能です

同梱品

カメラと付属品がすべて製品パッケージに含まれているか確認してください。

カメラハウジング コネクタ

ユーザーマニュアル グリース ピン＆ブッシュ

カメラ

フレームセット

レンズの汚れた表面は、エタノールを付けたレンズペーパーまたは柔らかい布で軽く拭き取ってください。

設置用オプションアクセサリ

設置をより簡単にするために、適切なオプションアクセサリを購入できます。

1. 壁掛けマウントアダプタ（SCX-300WM） これは壁掛けマウントアダプタで、SMART DOME CAMEAユニットの壁掛け設置に使用します。

1. 天井マウントアダプタ（SCX-300CM） これは天井マウントアダプタで、SMART DOME CAMEAユニットをコンクリート天井に設置するために使用します。

1. ポールマウントアダプタ（SCX-300PM） これは、直径80mm以上のポールに壁掛けマウントアダプタ（SCX-300WM）を設置するためのアダプタです。

10_ 設置と接続

1. コーナーマウントアダプタ（SCX-300KM） これは、壁の継ぎ目の角に壁掛けマウントアダプタ（SCX-300WM）を設置するためのアダプタです。

英語

1. パラペット（ロング）マウント（SCX-300LM） これは、SMART DOME CAMEAユニットをパラペットに設置するためのマウントキットです。

注意事項

1. 製品重量の4倍以上に耐えられる設置場所を選択してください。
2. 設置時には、人身事故を防ぐため、人が近づかないようにしてください。設置前に貴重品を安全な場所に移動してください。

準備

すべての外部ケーブルをブラケットアダプタのパイプまたはマウント穴に通してください。ハウジングのネジ穴にテフロンテープを巻き付けてください。

12_ 設置と接続

1. アダプタのスナップフィットをハウジングに押し込んでアダプタ部を開き、すべての外部ケーブルをハウジングに挿入します。ハウジングをパイプまたはマウントに時計回りに回して固定します。

（2つの部品をしっかりと固定し、ハウジングが緩まないようにしてください。）

1. 外部ケーブルをコネクタ（ALARM IN、POWER、RS-485、ALARM OUT）に接続し、コネクタをアダプタに接続します。ケーブルをフレームセットに挿入し、アダプタを閉じます。

■ 次に、BNCジャックを絶縁チューブで包み、絶縁テープで絶縁チューブの端を密閉して、BNCジャックが絶縁チューブの被覆から外に突き出ないようにします。

ケーブル接続の詳細については、「アダプタケーブルの接続」を参照してください（21ページ）。

パイプまたはマウントを通して湿気が侵入する可能性がある屋外設置では、ブッシングが提供されていることに注意してください。湿気の侵入を防ぐために、ブッシングを使用してハウジングを設置してください。

• 組み立て前にブッシングに適量のグリースを塗布し、各穴にケーブルを通します。ケーブルが通っていない空き穴にはピンを使用して塞ぎます。
• 下の図に示すように、ブッシングをハウジング内部の上面に組み立てます。その際、図のようにブッシングに均等に圧力をかけて、ハウジングにしっかりと固定します。

1. カメラの安全ワイヤーをフレームセットのブラケットワイヤーに結び付けます。

カメラの22Pコネクタをアダプタの22Pコネクタに合わせ、カメラの両端のフックをフレームセットのラック方向に押し込んで、2つを固定します。

次に、2つのフックが両方ともラックに正しく固定されていることを確認します。

- 設置が完了したら、レンズから保護カバーと保護テープを取り外します。

1. カバードームの3つのネジとハウジングの3つのネジ穴をそれぞれ合わせ、カバードームとハウジングを組み立てます。組み立て中は、以下に注意してください。
2. 安全ワイヤーをハウジングに挿入して配置し、カメラの動作を妨げないようにします。
3. ガスケットドーム部品がカバードームから分離しないようにしてください。（ガスケットドームが正しく組み立てられていないと、防水性が損なわれます。）

初期設定

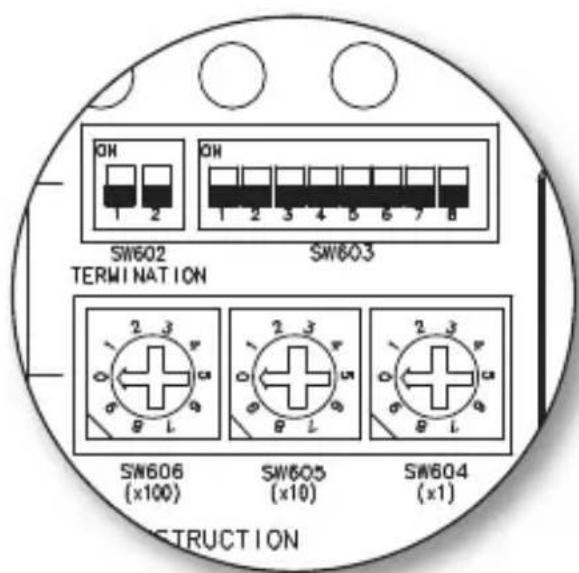

カメラアドレス設定

SW606、SW605、SW604を使用してカメラアドレスを指定します。

アドレスは0〜255の範囲で指定でき、百の位はSW606、十の位はSW605、一の位はSW604で設定します。

例）カメラアドレス：アドレスが1の場合、下図の手順に従ってください。

通信プロトコル設定

SW603のピン#1〜#4を使用して通信プロトコルを指定します。

PIN Comp	PIN1	PIN2	PIN3	PIN4
A OFF	OFF	OFF	OFF
B ON	OFF	OFF	OFF
C OFF	ON	OFF	OFF
D ON	ON	OFF	OFF
E OFF	OFF	ON	OFF
F ON	OFF	ON	OFF
G OFF	ON	ON	OFF
H ON	ON	ON	OFF
I OFF	OFF	OFF	ON
J ON	OFF	OFF	ON
K OFF	ON	OFF	ON
L ON	ON	OFF	ON
M OFF	OFF	ON	ON
N ON	OFF	ON	ON
O OFF	ON	ON	ON
P ON	ON	ON	ON

A：SAMSUNG HALF B：SAMSUNG FULL

ボーレート設定

SW603のピン#5、#6を使用してボーレートを設定します。

BAUD RATE PIN 5 PIN 6
4800 BPS ON ON
9600 BPS OFF ON
19200 BPS ON OFF
38400 BPS OFF OFF

工場出荷時のデフォルトは9600 BPSです。

RS-422A/RS-485終端抵抗の設定

構造図に示されているように、コントローラとRS-422A/RS-485を接続する場合、伝送ラインの両端でケーブルのインピーダンス特性に応じて終端処理を行い、信号の反射を抑えて長距離伝送を可能にします。

終端抵抗：1番ピンと2番ピンを使用して、終端抵抗をオンにします。

ネットワーク上で同じアドレスが割り当てられた複数のカメラを接続すると、通信エラーが発生する可能性があります。

モニターへの接続

1. BNCビデオケーブルのコネクタの一端をビデオ出力端子（VIDEO OUT）に接続します。
2. コネクタのもう一端をモニターのビデオ入力端子に接続します。

ALARM INの接続

1. 外部機器の信号線の一端をモニターの対応するALARM INポートに接続します。
2. 信号線のもう一端をアース接地（GND）ポートに接続します。

ALARM OUTの接続

1. 外部機器の信号線の一端をモニターの対応するALARM OUTポートに接続します。
2. 信号線のもう一端をコモン（COM）ポートに接続します。

コントローラーの接続

外部コントローラーまたはDVRをカメラに接続すると、カメラを調整できます。

1. カメラのRx+ピンをコントローラーのTx+ピンに接続します。
2. カメラのRx-ピンをコントローラーのTx-ピンに接続します。
3. カメラのTx+ピンをコントローラーのRx+ピンに接続します。
4. カメラのTx-ピンをコントローラーのRx-ピンに接続します。

アダプターケーブルの接続

アダプターボード

電源

必要に応じてケーブルを接続し、カメラの電源を入れて正常に動作するか確認します。

1. アダプターをカメラの電源端子に接続します。
2. アダプターの電源コードを壁のコンセントに差し込みます。

カメラをキーボードコントローラーまたはDVRに接続します。これにより、カメラの操作や設定変更が可能になります。

キーボードコントローラーの使用方法

以下の手順に従って、コントローラーを使用してカメラメニューを設定します。

1. カメラ設定画面を開きます。
2. ジョイスティックを使用してメニューを移動します。
3. [ENTER]を押してメニュー項目を選択します。
4. ジョイスティックを使用して選択した項目の値を変更します。
5. [ENTER] を押して変更を適用します。

OSDアイコンの使用

• ◀▶: これらのアイコンがメニュー項目の左右の隅に表示されている場合、ジョイスティックを使用して前または次のメニューに移動できます。
• (EXIT): メニュー設定画面を終了します。

設定画面を終了する前に、設定を全メニューに保存するか、キャンセルするかを選択します。

• (RET): 設定を保存して前の画面に戻ります。 • (HOME): メインメニューに戻ります。
• (SAVE): マスク領域やプライバシー領域などを指定した後、設定を保存する場合にこのアイコンを使用します。

設定を保存すると、終了時に選択しても変更は保持されます。

• (DEL): マスクやプライバシー領域などを削除する場合にこのアイコンを使用します。削除した設定は、終了時に選択しても削除が有効です。 • 📁: このアイコンは、サブメニュー項目を含むメニューの右側に表示されます。

■ PRESET、AUTO PAN、SCAN、PATTERNのいずれかの操作が実行中に、カメラの電源をオフにして再度オンにした場合、特別な操作をしなければ、カメラは最後に実行していた操作を再開します。 - メニュー項目は、チルト角度が90°以内の場合のみ設定できます。 カメラがチルト90°の範囲外にある状態でメニュー設定画面に入ると、カメラは180°回転して、チルト90°の範囲内の反対側の位置になります。

これはカメラの電源を入れたときに最初に表示される画面で、カメラ環境をニーズに合わせて設定できます。

各メニュー項目の選択と保存については、「キーボードコントローラーの使用方法」を参照してください。(22ページ)

- プロファイル

カメラの設置環境に適したモードを選択します。

- カメラ設定

カメラ設定を構成できます。

• インテリジェンス

動体検知と追跡機能を提供します。

- プライバシーゾーン

プライバシー設定を構成できます。

- プリセット

プリセット位置と滞在時間を設定できます。

- 自動設定

自動パン、パターン、スキャンのサブメニュー項目が含まれます。

- ゾーン設定

カメラの標準方位角とゾーン領域を設定できます。

- アラーム設定

アラームの優先順位とI/Oシーケンスを設定できます。

- 時計設定

表示時間と形式を設定できます。

- その他の設定

カメラをリセットするか、OSDの色をお好みに調整できます。

• 通信

RS-485通信に関する設定を構成します。

- システム情報

カメラのバージョンや通信設定などのシステム情報を表示します。

- 言語

対応言語の中からお好みのものを選択します。

プロファイル

カメラの設置環境に応じて、あらかじめ決められた設定から選択できます。

プロファイルの各項目での選択は、カメラの他のすべての設定に影響します。

- 標準

通常の環境に合わせてカメラ設定を自動的に最適化します。

• ITS

この設定により、交通状況を分析し、交通情報を一目で把握できます。

- バックライト

この設定により、逆光の厳しいシーンでも、背景と被写体をはっきりと表示できます。

- デイ/ナイト

カメラ設定を昼と夜のシーンに合わせて自動的に最適化します。

• ゲーミング

屋内などの安定した照明条件下で作業できるように、設定を自動的に構成します。

カスタム

プロファイル設定のいずれかを変更すると、表示がカスタムに切り替わります。

CAMERA SETUP MENU		STANDARD ITS BACKLIGHT DAY/NIGHT GAMING
Parent Menu	Sub-menus
IRIS		ALC ALC ALC ALC ALC
	ALC - - - -
	LEVEL	0 0 0 0 0
	BACKLIGHT OFF OFF BLC OFF OFF
MOTION		(F.FAST)---	(F.FAST)---	NORM	(F.FAST)---	SLOW
DNR MEDIUM MEDIUM MEDIUM MEDIUM MEDIUM
SHUTTER OFF OFF OFF OFF
SENSE UP		AUTO X4	AUTO X2	AUTO X4	AUTO X4	AUTO X4
XDR		MEDIUM MEDIUM MEDIUM MEDIUM MEDIUM
DAY/NIGHT		AUTO AUTO DAY AUTO DAY
	NIGHT - - - -
	BURST OFF ON OFF OFF OFF
	EXT	- - - - -
	BURST OFF ON OFF OFF OFF
WHITE BAL		DAY DAY/NIGHT DAY DAY/NIGHT DAY
	DAY	- - - - -
	MODE	ATW2 ATW1 ATW1 ATW1 ATW1
	RED 0 0 0 0 0
	BLUE 0 0 0 0 0
	NIGHT - - - -
	BRIGHTNESS	Custom Setting	MEDIUM	Custom Setting	MEDIUM	Custom Setting
	MODE	OFF	ATW2 OFF	ATW2	OFF
	RED	Custom Setting	0	Custom Setting	0	Custom Setting
	BLUE	Custom Setting	0	Custom Setting	0	Custom Setting
DETAIL		2 2 2 2 2

カメラ設定

カメラモジュールの一般設定を構成できます。

各メニュー項目の選択と保存については、「キーボードコントローラーの使用方法」を参照してください（22ページ）。

1. [選択] - 。カメラセットアップメニューが表示されます。
2. 必要に応じて設定を変更するか、確認する項目を選択します。

カメラID

画面に表示するカメラのIDと位置を指定します。

各メニュー項目の選択と保存については、「キーボードコントローラーの使い方」を参照してください（22ページ）。

1. 選択 - 。
2. ジョイスティックを使用して希望の文字を選択し、[ENTER]を押します。

画面の下部の入力ボックスに、選択した文字が入力されます。

■ アルファベット、数字、特殊文字を含めて最大54文字まで入力できます。

- LOCATION: カメラIDの表示位置を指定します。

1. 完了したら、[ENTER]を押します。

カメラIDが指定した位置に表示されます。

IRIS

IRISメニューは、カメラに入射する放射線の強度を調整する場合に便利です。

- ALC: アイリスの開閉を調整します。

• LEVEL: 全体的な明るさレベルを選択します。
• BLC: を に設定すると、BLC領域を指定できます。

AREAを に設定すると、位置とサイズを指定できます。

- MANUAL: アイリスレベルを手動で調整します。

■ カメラの全体的な明るさの目標はALCレベル0に設定され、アイリスは手動で調整できます。

AGC

これにより、カメラのAGCレベルを調整できます。

AGCが有効な場合、信号強度が標準レベルを下回ると、AGCがビデオ信号を増幅して感度を自動的に向上させます。

が または モードに設定されている場合、メニューは に切り替わります。

USER(◀)サブメニューを選択して[ENTER]を押すと、対応する画面が表示されます。このモードでは、VERY LOW

からVERY HIGHまでの16レベルから選択でき、より深く幅広い選択が可能です。FIX(💡)サブメニューを選択して[ENTER]を押すと、対応する画面が表示されます。このモードでは、明るさに関係なく、16レベルから個別モードを選択できます。

Camera SetupでDAY/NIGHTメニューがAUTOに設定されている限り、AGCメニューは使用できません。FLICKERLESSがONに設定されている限り、AGCモードは使用できません。

mOTION

カメラの動きを制御するためのAGCレベルを指定できます。

これはSENSE UPメニューがAUTOに設定されている場合のみ利用可能です。

低コントラストのシーンで非常に速く動く物体を監視する場合はF.FASTを選択し、同じ条件下で非常にゆっくり動く無生物を監視する場合はS.SLOWを選択します。

DAY/NIGHTが に設定されている限り、このメニューは使用できません。

DNR

カメラ画像のノイズを低減します。

レベルが高いほど、効果が大きくなります。

レベルを指定するには、 に設定します。

SHUTTER

1/100から1/10kまでの7段階の固定高速電子シャッタースピードを選択できます。これは主に高速で動く物体を撮影するために使用されます。

- SENSE UPがAUTOに設定されている限り、FIXED / FLICKERLESSがONの場合、SHUTTERメニューは使用できません。

SENS-UP

夜間や低コントラストのシーンで暗さを自動的に感知し、それに応じて蓄積時間を延長します。明るく鮮明な画像を得るために、 または を選択できます。

SHUTTERメニューが固定電子シャッターモードに設定されている場合、SENSE UPメニューは使用できません。FLICKERLESSがONに設定されている限り、SENS-UP FIXを設定することはできません。

FLICKERLESS

垂直同期周波数と照明の点滅周波数の不一致による画面の歪みを防ぎます。 に設定すると、シャッタースピードは1/100秒に固定されます。

SHUTTERがFIX、SENSE UPがFIX、AGCがFIXに設定されている場合、このメニューは使用できません。

XDR

これは、特定のピクセル単位で周囲の明るさのコントラストを計算することで、異なるシーン間の明るさの違いを補正し、最適な視認性を実現します。値が高いほど、補正レベルが高くなります。

DAY/NIGHT

シーンに応じて録画モードを指定できます。

各メニュー項目の選択と保存については、「キーボードコントローラーの使い方」を参照してください。（22ページ）

1. 選択 - 。
2. 照明に応じて画面遷移モードを選択し、適切なオプションを設定してください。
3. DAY：シーンに関係なく、常にDAYモードに固定します。
4. NIGHT：シーンに関係なく、常にNIGHTモードに固定します。

BURSTが に設定されている場合、白黒コンポジットビデオ信号とともにバースト信号が出力されます。

- AUTO：輝度に応じて、DAYモードとNIGHTモードを自動的に切り替えます。

• BURST： に設定すると、NIGHTモードではバースト信号は出力されません。
• DAY→NIGHT BRIGHTNESS：カラーフィルターからBWフィルターに切り替える明るさレベルを指定します。 HIGHからLOWに調整すると、より暗い画面でフィルターが切り替わります。

DAY→NIGHT DWELL TIME：フィルター切り替えを決定するのに必要な時間。

NIGHT→DAY BRIGHTNESS：BWからCOLORフィルターに切り替える明るさレベルを指定します。HIGHからLOWに調整すると、より暗い画面でフィルターが切り替わります。

• NIGHT→DAY DWELL TIME：フィルター切り替えを決定するのに必要な時間。
• MASK AREA：夜間シーンに明るい点光源が存在する場合、必要に応じてサイズと位置を指定できます。

これにより、明るい点光源が存在する夜間シーンでのフィルター切り替えエラーや、フィルター切り替えの決定失敗を防ぎます。

夜間シーンで過度に明るい領域はマスクされます。

■ MASK 1と2を同時に指定できます。がに設定されている場合、MASK AREA機能は使用できません。- EXT：外部アラームへのインターフェースにより、DAYモードとNIGHTモードを自動的に切り替えることができます。

をEXTに設定し、ALARM SET-ALARM IN SETでアラーム1をNO/NCに設定すると、そのアラームをのEXTモードでの入力信号として使用できます。

アラーム信号が発生すると、モードはNIGHTに切り替わります。

がEXTに設定されている場合、ALARM OUT SETのALARM1とALARM SET-AUTO SETのALARM1は使用できません。AUTOモードで赤外線光源を使用すると、AUTO SWITCHやAUTO FOCUSで障害が発生する可能性があります。

ホワイトバランス

周囲の照明に応じて色を調整する必要がある場合は、この機能を使用できます。

各メニュー項目の選択と保存については、「キーボードコントローラーの使用方法」を参照してください。（22ページ）

照明は一般に色温度と呼ばれ、ケルビン（K）の測定単位で表されます。一般的な照明の色温度は次のとおりです。

メニューで、を補正するモードを設定できます。

- ATW1,2 : メニューを または モードに設定すると、色温度の変化を監視して、必要に応じて補正します。 各モードで保証される色温度範囲は以下の通りです。

ATW1 : 2500K ～ 9300K (※1)

ATW2 : 2000K ～ 10000K

(ナトリウム光源に適しています) Ⓧ2

※1：色温度が2500Kから9300Kの範囲を超える環境でモードが有効な場合、適切なホワイトバランス値が得られないことがあります。その場合は、モードを使用することをお勧めします。※2：ほぼ単色の環境でモードが有効な場合、表示色と実際の色が異なることがあります。そのため、色温度環境に応じて適切なモードを選択してください。

1. - を選択してください。
2. を設定するモードを選択してください。

- DAY : DAYモードでRED、BLUEの値を設定できます。

設定に応じて画面が色表示されます。

• R-GAIN、B-GAINの値はモードでのみ設定できます。AGCが または に設定されている場合、NIGHTメニューにはアクセスできません。

- NIGHT : 周囲の照度に応じて を設定できます。NIGHTモードが に設定されている場合、常にDAYモードで指定されたモードで動作します。それ以外の場合は、 で指定されたモードに画面が切り替わります。

DAYモードでRED、BLUE、BRIGHTNESSの値を設定できます。

設定に応じて画面が色表示されます。

1. 指定された録画モードに応じて、必要なオプションを持つモードを選択してください。
2. ATW1,2 : カメラは周囲の状況に応じて色温度をリアルタイムに自動調整できます。(色温度範囲 1: 2500K ～ 9300K、2: 2000K ～ 10000K)
3. AWC : 目的の項目で [ENTER] を押すと、ATW が 1 回実行されます。
4. R-GAIN/B-GAIN の値を設定できます。
5. 3200K : 色温度を 3200K に設定します。
6. 5600K : 色温度を 5600K に設定します。

- BRIGHTNESS : 昼間モードから夜間モードへの切り替え輝度レベルを指定します。

• RED : 赤色の強さを調整します。
• BLUE : 青色の強さを調整します。
• R-GAIN/B-GAIN : 現在の色温度を手動で指定します。

FOCUS MODE

カメラ録画用に調整した画角に応じて、フォーカスモードを選択できます。

- AF : 画面を継続的に監視して自動でフォーカスを合わせます。手動でフォーカスを調整すると、 と同じ動作になります。また、パン/チルト/ズーム操作後はフォーカスを復元します。

- ONEAF : パン/チルト/ズーム操作後はフォーカスを復元し、パン/チルト/ズーム操作が実行されない限り、 と同じ動作をします。

- MF : 手動でフォーカスを調整できます。

以下の被写体を撮影している間は、正常に動作しない場合があります。その場合は、代わりに使用してください。

• 非常に明るい被写体、または暗いシーンで支配的な被写体
• 湿ったガラスや汚れたガラスの背面にある被写体
• 近くの被写体と遠くの被写体が共存するシーン
• 白い壁や単色の被写体
• ブラインドやその他の横縞模様の被写体

ズーム速度

ズーム操作の速度を調整できます。

ズーム表示

ズーム状態を画面に表示するように設定できます。

- ズーム倍率にそれ以上の変更がない場合、約3秒で消えます。

パン/チルト表示

パン/チルト操作中にその動作状態を表示するように設定できます。

- パン/チルト位置にそれ以上の変更がない場合、約3秒で消えます。ただし、許容誤差は±2°です。

デジタルズーム

デジタルズームの最大倍率を設定できます。

デジタルズームは、光学ズーム最大倍率の34倍までズームインした後に動作を開始します。DIGITAL ZOOMをx16に設定すると、最大x544（34x16）で撮影できます。

DETAIL

それぞれ、垂直方向と水平方向の輪郭調整に使用します。

v-SyNC

V-SYNCモードを設定できます。

• を選択すると、カメラは内部同期を使用します。
• を選択すると、カメラは外部電源周波数を使用して同期します。LL-PHASEは適宜調整できます。

AGC COLOR SUP

AGCに応じて色再現範囲を調整できます。

REvERSE

ビデオ信号を左右、上下、またはその両方を反転させることができます。

POSI/NEGA

ビデオの輝度信号を通常または反転に設定できます。

PIP

メイン画像とサブ画像を同じ画面に表示できます。

プライバシーゾーンが複数指定され、プライバシーが「オン」に設定されている場合、PIP機能は使用できません。SENSE UPが「FIXED」に設定されている限り、PIPメニューは使用できません。 - 輝度に応じて、SENSE UPメニューが「AUTO」に設定されている場合、PIPは消えます。

DIS

周囲の変化によるカメラの揺れや振動に対して「オン」に設定すると、画面上のちらつきを自動的に補正します。

「オン」に設定すると、補正された領域と同じだけデジタルズームで画像が拡大されます。補正のための実際の拡大率よりも大きなデジタルズームを設定した場合、この機能は無効になります。 - 以下の画像では正常に動作しない場合があります: 平坦な画像（規則的なパターンがない）、低コントラストのシーン、蛍光灯下で撮影された高周波の画像、規則的なパターンの画像。

34_セットアップ

モーション検出と追跡機能を有効にできます。

各メニュー項目の選択と保存については、「キーボードコントローラーの使い方」を参照してください。(22ページ)

1. 「-」を選択します。
2. 各項目を選択し、適切に設定します。

モーション

モーション検出と追跡機能を有効にできます。

「オン」に設定すると、ADVANCEDメニューのオプションは使用できません。

以下の状況では、モーション検出および追跡機能が正常に動作しない場合があります。

- 明るさが急激に変化した場合

- デバイスが動くとき

- ある物体の動きがフレーム領域の大部分を占めるとき

- 動く物体と背景の区別が難しいとき

詳細設定

動きを検出し、その動きを含むビデオにマークを付けて、動きの追跡を可能にします。

このオプションを選択すると、既存の物体が消えた場合、または新しい物体が現れて一定時間固定された場合に、領域にマークが付けられます。

以下の状況では、固定/移動検出が正しく機能しない場合があります。

- 複数の動きが任意に続くとき。

- 固定された物体が同じ位置で動き続けるとき。

- 新しく現れた物体が、動いている別の物体を隠すとき。

マスク領域

1. 動き検出から除外されるマスク領域の番号を選択します。
2. マスク番号を選択し、マスクのサイズとその範囲を設定します。

表示

選択すると、動き検出と設定された詳細機能の検出が表示されます。

感度

モーションセンサーの感度を設定します。

解像度

解像度の設定値が大きいほど、より小さな物体を検出できます。

アラーム出力

選択すると、動きが検出されたとき、および設定された高度な機能が検出されたときにアラーム信号を出力します。

プライバシーゾーン

録画時に被写体のプライバシーを保護するため、最大12のプライバシーゾーンを設定できます。

ゾーン設定

各メニュー項目の選択と保存については、「キーボードコントローラーの使用方法」を参照してください（22ページ）。

1. 選択 - 。
2. ゾーンの番号を選択し、[ENTER]を押します。

ゾーン設定画面が表示されます。

1. 選択して[ENTER]を押します。

ジョイスティックを使用して、カメラのパン、チルト、ズームを調整します。

1. を選択します。SIZEおよびLOCATION設定のピクセルレベルを選択します。
2. を選択して[ENTER]を押します。ジョイスティックを使用して、プライバシーゾーンのサイズを設定します。
3. を選択して[ENTER]を押します。ジョイスティックを使用して、プライバシーゾーンの位置を設定します。
4. 変更を保存して前の画面に戻り、を選択します。
