用户手册 SMP-150AN SAMSUNG
使用本设备前，请仔细阅读本手册，并妥善保管以备将来查阅。
注意事项
电击危险，请勿打开。
注意事项：为减少电击事故，请勿拿掉外壳（或后盖）。内部没有用户可维修的部件。请将维修工作委托给专业维修人员。
图形符号说明
等边三角形内带箭头的闪电符号，用于提醒用户注意该产品外壳内有非绝缘的“危险电压”，可能使人触电。
等边三角形内的惊叹号，用于提醒用户注意使用设备所附资料中重要的操作和维护(维修)说明。
警告 - 为防止火灾或电击，请勿使监视器受潮或受雨淋。
重要防护措施
注意事项
电源位于机器后部，内有高压部件。 打开机壳，可能引起火灾或电击。请勿擅自打开。（控制开关位于监视器的前部）。
- 阅读使用本设备前阅读所有的安全和操作说明。
- 妥善保管改善保管安全和操作说明，以备将来查阅。
- 注意监视器及操作说明上的所有警告。
- 遵循遵循所有的操作及使用说明。
55.：清前请拨掉监视器电源插头。请勿使用液体清洁剂或喷雾清洁剂，请用湿布擦拭。
例外情况。若监视器用于不间断服务，或由于特殊原因，例如可能丢失CATV转换器的授权代码，则不可出于清洁或其他目的拨掉插头。清洁说明第五条所要求的拨掉监视器插头一项说明不包括此类情况。
66.：请使用非SAMSUNG推荐的配件，以免产生危险。
77. 防水防潮在近水处使用监视器，例如浴缸，脸盆，厨房排水处，洗衣桶附近，或在潮湿的地下室内或游泳池旁等。
8. .：请将监视器放置在不稳定的车，台，架或桌上，以免监视器落下砸伤人，并严重损坏设备本身。请使用SAMSUNG推荐的或随监视器销售的车，台，架或桌子。安装监视器时应遵循SAMSUNG的说明，并使用SAMSUNG推荐的安装附件。
- . . ：在设备外壳的后部或底部设有槽缝和开口用来通风，以确保本设备运行可靠，并防止设备过热。不得将本品放置在床，沙发，地毯或类似的表面上，以免开口被堵塞或覆盖。也不得将本品放置在散热品或加热品附近。除非通风良好，否则不得将本设备置于书架等内置式装置中。
1100.：必须按照标签上标明的电源类型使用本设备，若不能确定您家里的电源类型，请向经销商或当地电力公司咨询。
11 11 . 接地或极有三相插头(第三端接地)的显示器。此插头仅适合于接地型的电源插座。这是一个安全功能。如果不能将插头插入插座，请同电工联系替换旧插座。请勿取消该接地插头的安全功能。
1 2 . . : 电线保护- 应正确选择电源线布线路径，以防践踏，或被邻近或其上的物品刺穿。要特别注意插头，插座或监视器电源出口处的电源线。
13.：为在雷雨天或长期不使用时保护监视器，请拨下插头或切断电源，以防闪电和电压骤变对监视器造成损害。
14.：请勿越负荷使用墙壁插座和电线，以防造成火灾和电击。
1 5. 物体和液体进杂任何物体通过开口塞进监视器内，以免因触及危险电压点或短路而造成火灾或电击。切勿将任何液体到监视器上。
11 63. .：请勿图自己维修监视器，因为打开机壳可能使您处于危险电压或其他危险中，请将其交付专业维修人员维修。
- 损坏修的情况下应拨下设备电源插头，并交付给专业维修人员维修。
a．电源线或插头损坏。
b．监视器内溅入液体，或落入杂物。
c. 监视器淋雨或浸水。
d．如遵照操作说明，仍不能正常工作，只可调整操作说明中提到的控制开关，因为对其它控制开关的不正确调整可能造成监视器损坏，并且常常导致专业技术人员为恢复监视器正常工作而进行大量工作。
e．监视器跌落或机壳损坏。
f．当监视器性能发生明显变化时则表明需要维修。
11 83. 部件需要更换部件，要确保维修人员使用的更换部件是有Samsung指定的，或者与原部件具有相同特性。未经认可的部件替换可能导致火灾，触电或其他危险。
11 9. 安全监视器维修或修理后，应要求维修人员进行安全检查，以确保监视器工作正常。
总论
范围
此说明手册的内容包括彩色监视器的安装和操作。
安装这些设备时，应按照国家电工规程和本地适用的装线惯例，选用合格的材料及装线方法。
介绍
该彩色监视器在屏幕中心有超过650线的图形分辨率，能在14”（对角线方向）的屏幕上产生高质量画面。此监视器主要为工业应用设计，可接受标准的NTSC/PAL颜色输入信号。
前面板上设有操作控制开关（BRIGHT，CONTRAST，COLC SHARP，VOLUME）及电源开关。
稳压电源供应可以使设备在线电压上下波动时仍能保持优良性能。
该彩色监视器安装在深灰色的金属机壳内 （屏幕周围有黑框）。
目录
重要防护措施.
总论.
产品规格.
前面板部件及控制开关
后面板部件及控制开关
连接.
维护.
产品规格
| 系统 NTSC/PAL | |
| CRT 对角线15” ,0.28mm 点距,90。偏角 | |
| 行分辨率 大于65 0行 | |
| 输入信号 Video A/B : 合成 1Vp-pVideo C: S-VHS | |
| 副载频同步范围 3 .579545MHz±400Hz (室温)4.433618MHz±400Hz (室温) | |
| 行频稳度 15.7 5kHz±500Hz15.625kHz±500Hz | |
| 帧频稳度 60Hz ±5Hz50Hz±5Hz | |
| 高压 25kV±1 .5kV | |
| 会聚度 小于 0.3mm(显示区中心) | |
| 消耗功率 85 Watts(最大) | |
| 工作湿度条件 0~90% (不凝结) | |
| 工作温度范围 0~40°C (3°E~10F4) | |
| 电源 主件控制范围90V-260V或见监视器后面的指示范围。 | |
| 尺寸(WxDxH) 365mm×342mm×391mm(裸装) | |
| 重量 约14kg(含包装) | |
| 音频 1.0 Watts |

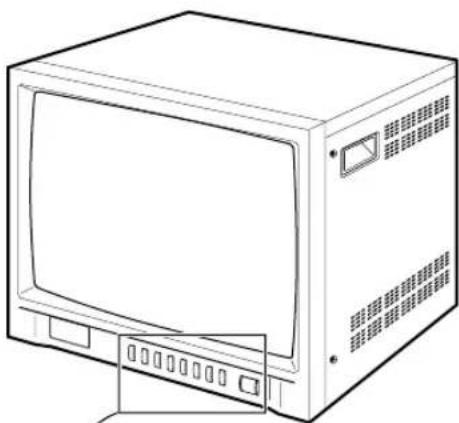

前面板部件及控制开关
On / Off 开关。按此开关即可打开监视器，所选输入信号的 LED 闪亮。
V I D E O 输入选择开关
用于选择视频及音频输入信号。按此按钮可改变输入信号。
V O L L U M E , D A T A 控制开关
VOLUME 键有两个功能：
VOLUME 控制开关：仅按此键即可改变音量。
DATA 控制开关：按 CONTRAST，BRIGHT，COL SHARP 键，再按 VOLUME 键，即可改变每个键的值。
CONTRAST
CONTRAST 开关
此控制开关调整屏幕图象的对比度。按 CONTRAST 开关，然后接 VOLUME (DATA) 开关可控制对比度（缺省值为60）。
BRIGHT
B R I I G H T 开关
此控制开关调整屏幕图象的亮度。按 BRIGHT 开关，然后按 VOLUME (DATA) 开关可控制亮度（缺省值为50）。
COLOR
C O L. Q R 开关
此控制开关调整屏幕图象的颜色浓度。按 COLOR 开关，然后按 VOLUME (DATA) 开关可控制颜色浓度（缺省值为50）。
TINT
T I N T 开关
此控制开关可控制颜色使其接近自然色。为取得最佳效果，用此开关
控制屏幕图象以使肤色自然。按TINT开关，然后按VOLUME(DA开关可控制颜色(缺省值为50)。
SHARP
SHARP 开关
此控制开关调整屏幕图象的清晰度。按 SHARP 开关，然后按 VOLUME (DATA) 开关可控制清晰度（缺省值为50）。

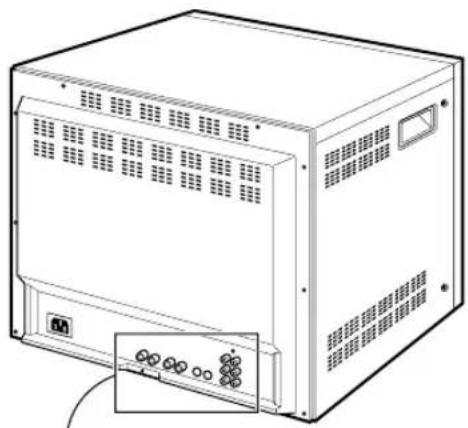

后面板部件及控制开关
Video A 和 Video B 是合成输入输出端子。Video C 出端子。
AUDIO LINE
音频信号的输入输出端子。
分别用 Video A, Video B 和 Video C 选择 A,

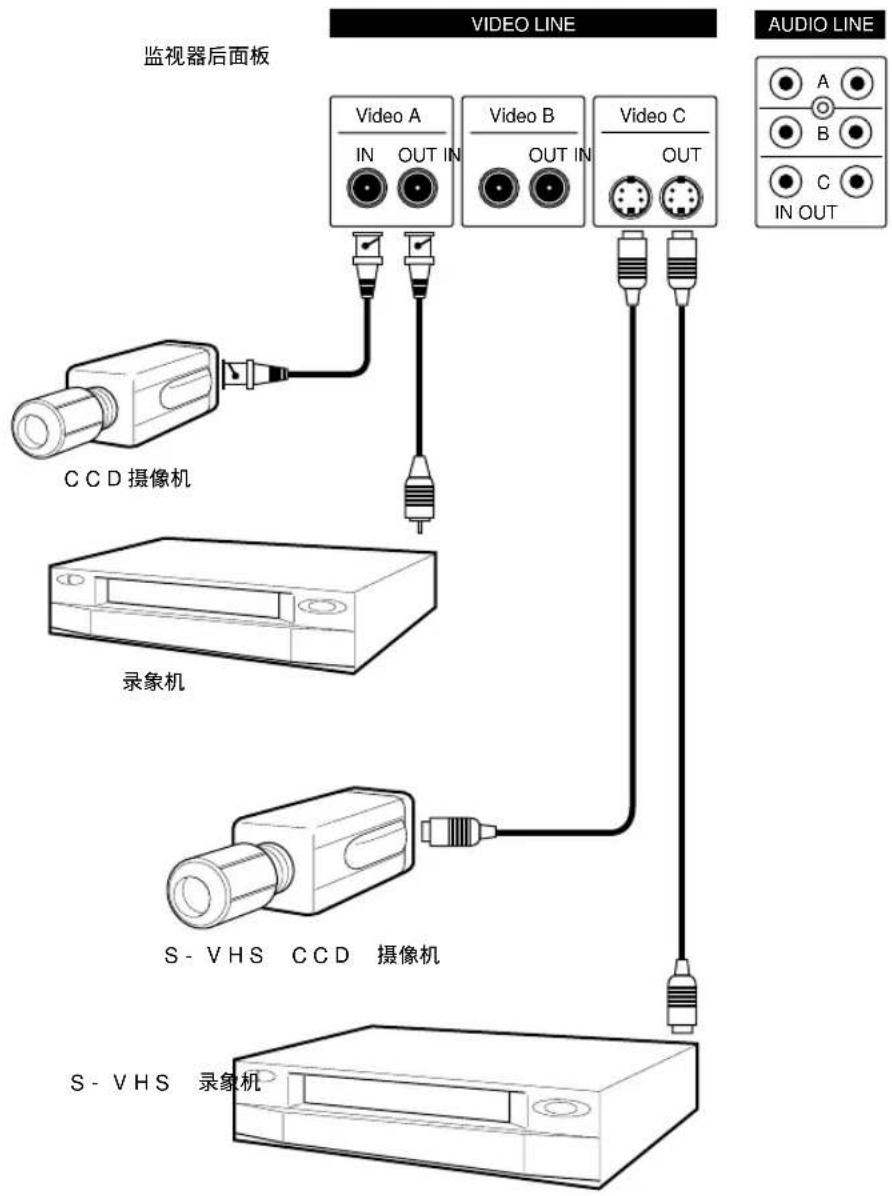

连接
维护
如果 COLOR MONITOR 上的图象质量差且无法改进，则需检查所有的系统连接和电路。
应由专业技术人员用适当的检测工具和设施进行修理。
