Type de produit	Moniteur couleur CRT
Marque	Samsung
Modèle	SMP-150AN
Catégorie	Barre de son (Notice réutilisée pour moniteur)
Dimensions (L x H x P)	365 mm x 342 mm x 391 mm (sans emballage)
Poids (avec emballage)	Environ 14 kg
Alimentation électrique	90 - 260 V, régulation interne
Consommation électrique	85 Watts max
Type d'écran	CRT 15 pouces (diagonale), 0.28 Dot Pitch
Résolution horizontale	Plus de 650 lignes
Standard vidéo	NTSC / PAL
Entrées vidéo	Composite (A, B) et S-VHS (C)
Sortie audio	1.0 Watt
Réglages disponibles	Contraste, Brillance, Couleur, Nuance, Finesse, Volume
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	0 % à 90 % (non condensée)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide ; pas de liquide ni aérosol
Sécurité	Ne pas ouvrir le boîtier ; suivre les avertissements ; éviter l'eau
Pièces détachées et réparabilité	Utiliser uniquement des pièces certifiées Samsung ; maintenance par personnel qualifié
Informations générales	Notice en français ; 115 pages ; documentation disponible en plusieurs langues

FOIRE AUX QUESTIONS - SMP-150AN SAMSUNG

Comment allumer le moniteur Samsung SMP-150AN ?

Appuyez sur le bouton Marche/Arrêt situé sur le panneau avant. Le voyant rouge du signal d'entrée sélectionné s'allume.

Comment régler le contraste de l'image ?

Appuyez sur le bouton CONTRAST, puis utilisez la touche VOLUME/DATA pour régler la valeur. La valeur par défaut est 60.

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord le moniteur de la prise secteur. Utilisez un chiffon humide (pas de nettoyant liquide ou en aérosol) pour essuyer délicatement l'écran.

Quels types de signaux vidéo le moniteur accepte-t-il ?

Il accepte les signaux vidéo composite (NTSC/PAL) sur les entrées A et B, et le signal S-VHS sur l'entrée C.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez les câbles et connexions. Si le problème persiste, contactez un technicien qualifié. Les réglages de SHARP (finesse) peuvent être ajustés.

Puis-je utiliser le moniteur près d'une source d'eau ?

Non, n'utilisez pas le moniteur près de l'eau (baignoire, lavabo, piscine, etc.) pour éviter tout risque d'électrocution.

Comment changer la source d'entrée vidéo ?

Appuyez sur le bouton VIDEO input selection sur le panneau avant pour basculer entre les entrées A, B et C.

Le moniteur émet un son très faible, que faire ?

Utilisez le bouton VOLUME sur le panneau avant pour augmenter le volume. La puissance audio est de 1,0 Watt.

Quelle est la tension d'alimentation requise ?

Le moniteur fonctionne sur une plage de tension de 90 à 260 V. Vérifiez la plaque signalétique à l'arrière.

Où trouver des pièces de rechange pour ce moniteur ?

Utilisez uniquement des pièces certifiées Samsung. Contactez un centre de service agréé pour toute réparation.

MODE D'EMPLOI SMP-150AN SAMSUNG

Avant d'utiliser cet appareil, lisez ce manuel entièrement, et gardez-le pour la référence future.

Explication des symboles graphiques

La flèche en forme d'éclair, représentée dans un triangle équilatéral, signale la présence d'une haute tension électrique dangereuse à l'intérieur de l'appareil.

Le point d'exclamation, représenté dans un triangle équilatéral, vous signale des instructions importantes concernant le produit.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Avertissement - Pour prévenir le risque d'incendie ou de décharges électriques, évitez tout contact du moniteur avec l'eau ou l'humidité.

Attention

Ce moniteur fonctionne sur l'alimentation électrique indiquée sur la plaque à l'arrière du coffret. Il contient des pièces sous haute tension. Si vous retirez le couvercle, il y a des risques d'incendie ou d'électrocution. Ne retirez pas le couvercle vous-même (Les boutons de commande sont situés à l'avant du moniteur).

1. Connaissances requises : Avant d'utiliser le moniteur, il est recommandé de lire les consignes de sécurité et les instructions d'utilisation.
2. Conservation du mode d'emploi : Les consignes de sécurité et les instructions d'utilisation doivent être conservées en lieu sûr pour consultation ultérieure.
3. Avertissement : Vous devez tenir compte des avertissements apportés sur le moniteur et dans le mode d'emploi.
4. Instructions d'utilisation : Vous devez vous conformer aux instructions d'utilisation fournies.
5. Nettoyage : Débranchez le moniteur de la prise secteur avant de le nettoyer. N'employez pas de nettoyant liquide ou en aérosol, mais un simple chiffon humide.

Exception. L'obligation de débrancher le moniteur avant nettoyage, précisée à l'alinéa 5, peut être ignorée dans le cas d'un moniteur conçu pour une utilisation constante, qui ne doit pas être éteint pour une raison spécifique, telle que pour éviter la perte d'un code d'autorisation d'accès à un convertisseur CATV.

1. Accessoires : Minimisez les risques en utilisant uniquement des accessoires recommandés par Samsung.
2. Eau et humidité : N'utilisez pas le moniteur près de l'eau, comme par exemple, près d'une baignoire, d'un lavabo, d'un évier, d'une machine à laver, d'une piscine, dans un sous-solhumide.
3. Accessoires : Ne placez pas le moniteur sur un support instable : charriot, pupitre, trépied, étagère, table. Outre que le moniteur en tombant serait endommagé, il pourrait blesser quelqu'un. N'utilisez que les supports recommandés par Samsung ou vendus avec l'appareil. De même, utilisez les instructions et accessoires de montage fournis par Samsung.
4. Ventilation : Des ouvertures et des ouies sont prévues dans l'habillage pour ventiler l'appareil et lui assurer un fonctionnement correct en empêchant toute surchauffe. Ces ouvertures ne doivent pas être obstruées en plaç , à moins qu'une ventilation appropriée ne soit prévue ou que le meuble ne soit certifié par Samsung.
5. Alimentation : L'alimentation à utiliser figure sur l'étiquette de fabrication. Si vous n'êtes pas sûr du type d'alimentation disponible sur votre site, renseignez-vous auprès de la compagnie d'électricité dont vous dépendez.
6. c terre. Si vous ne disposez pas d'une prise de ce type, faites-en installer une par un électricien agréé. N'essayez en aucun cas de passer outre ce dispositif de sécurité.
7. Cordon d'alimentation : Le cordon d'alimentaion doit être positionné de façon à ne pas être coincé par quelque objet ni gêner la circulation. Faites attention notamment aux extrémités du cordon.
8. Orage : Pendant un orage ou pendant une longue période d'inactivité, protégez le moniteur en le débranchant de la prise murale et en déconnectant les câbles.

Vous éviterez ainsi les risques de surtension dus à l'orage ou autres.

1. Surcharge : Ne surchargez pas les prises murales ni les cordons d'extension, il peut en résulter des risques d'incendie ou de court-circuit.
2. cuits, n'introduisez aucun objet dans les ouvertures.

Ne projetez ou ne renversez aucun liquide sur l'appareil.

1. Maintenance : N’essayez pas d’effectuer vous-même la maintenance du moniteur. L’ouverture de l’habillage vous exposerait à des tensions élevées ou à d’autres dangers de ce type. Confiez la maintenance à un personnel qualifié.
2. Dépannage : Débranchez le moniteur et faites appel à un personnel de maintenance qualifié dans les cas suivants.

a. Lorsque le cordon d'alimentation ou la prise est défectueuse. b. Si un liquide a été projeté sur l'appareil, ou si un objet est tombé à l'intérieur. c. Si l'appareil a été mouillé.

d. Si le moniteur ne fonctionne pas correctement bien que les instructions d'utilisation aient été suivies. Dans ce cas, n'intervenez que sur les réglages décrits dans les instructions. Un réglage inadapté des autres éléments peut provoquer des dommages et aura souvent pour résultat d'accroître le temps des réparations effectuées par un technicien qualifié.

e. Si le moniteur est tombé ou si l'habillage est endommagé.

f. Si les performances de l'appareil baissent sensiblement.

1. Remplacement de pièces : Lors du remplacement d'une pièce, assurez-vous que le technicien a utilisé une pièce certifiée par Samsung ou une pièce possédant les caractéristiques exactes de la pièce d'origine. Sinon, il pourrait en résulter des risques d'incendie, de de décharges électriques ou autres.
2. Contrôles de sécurité : Après toute réparation ou opération de maintenance du moniteur, assurez-vous que le technicien teste l'appareil pour vérifier qu'il est apte à l'utilisation.

Champ d'application

Ce mode d'emploi explique comment installer et utiliser le moniteur couleur.

Le matériel et le câblage utilisés pour l'installation du moniteur doivent répondre aux normes en vigueur.

Disposant d'une résolution de plus de 650 lignes au centre, le moniteur couleur fournit un affichage de haute qualité sur un écran 14" (mesuré en diagonale). Destiné à l'origine à un usage industriel, le moniteur est capable de recevoir des signaux couleur NTSC/PAL standard.

Les réglages de l'affichage (BRIGHT, CONTRAST, COLOR, TINT, SHARP, VOLUME) sont situés sur le panneau avant.

L'interrupteur de marche/arrêt est également situé sur le panneau avant.

Les performances du moniteur sont assurées même en cas de variations de tension, grâce à une alimentation avec régulation interne.

Les moniteurs couleurs sont logés dans un boîtier métallique couleur gris foncé

Table des matières

INFORMATION DE SÉCURITÉ...... f-3

Généralités...... f-7

Spécifications...... f-9

Composants et Commandes du Panneau Frontal..... f-10

Composants et Commandes du Panneau Arrière...... f-12

Connexions...... f-13

Maintenance f-14

Spécifications

Système NTSC/PAL
CRT 15” en diagonale, déclinaison de 90°,0.28 Dot Pitch
Résolution horizontale plus que 650 lignes
Signal d’entrée Video A/B : Compose 1Vp-pVideo C : S-VHS
Subcarrier 3.579545MHz ± 400Hz (température ambiante)Plage de fréquences pour 4.433618MHz ± 400Hz (température ambiante)synchro de sousporteuse
Stabilité de fréquences 15.75kHz ± 500Hzhorizontales 15.625kHz ± 500Hz
Stabilité de fréquences 60Hz ± 5Hzverticales 50Hz ± 5Hz
Haute tension 25kV ± 1.5kV
Convergence Inférieure à 0.3mm (au milieu de l’affichage)
Consommation électrique 85 Watts maxi
Condition d’humidité de De 0 á 90% (non condensée)fonctionnement
Plage de températures de De 0 á 40°C (32°F á 104°F)fonctionnement
Alimentation électrique Plage de commande de section principale de 90 a260V ou telle quél est indiquee a l’arrière ducoffret du moniteur.
Dimensions(Larg x Haut x Prof)	365mm x 342mm x 391mm (sans l’emballage)
Poids Environ 14kg (avec l’emballage)
Audio	1.0 Watts

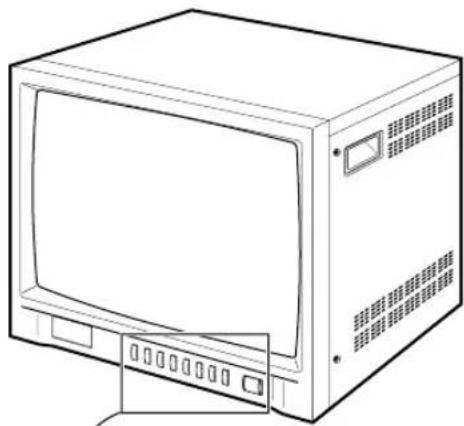

Composants et commandes du panneau frontal

Bouton Marche/Arrêt. Appuyez sur ce bouton pour allumer le moniteur. La LED rouge du signal d'entrée sélectionné s'allume.

Bouton VIDEO input selection (sélection d'entrée VIDEO)

Il sélectionne le signal d'entrée vidéo et audio. Pour changer le signal d'entrée, appuyez sur ce bouton.

Bouton volume, DATA (volume, données)

La touche VOLUME a deux fonctions : Renvoie uniquement sur cette touche.

• Commande du volume : Pour changer le volume, appuyez uniquement sur cette touche.
• Commande des données : Si vous appuyez sur CONTRAST (Contraste), BRIGHT (Brillance), COLOR (Couleur), TINT (Nuance) ou SHARP (Finesse), puis sur la touche VOLUME, vous pourrez changer la valeur de chaque touche.

CONTRAST

Bouton CONTRAST (contraste)

Ce bouton règle le contraste de l'image affichée à l'écran. Appuyez sur le bouton CONTRAST, puis sur la touche VOLUME (DATA) pour régler le contraste. (Valeur par défaut : 60).

BRIGHT

Bouton BRIGHT (brillance)

Ce bouton règle la brillance de l'image affichée à l'écran. Appuyez sur le bouton BRIGHT, puis sur la touche VOLUME (DATA) pour régler la brillance. (Valeur par défaut : 50).

COLOR

Bouton COLOR (couleur)

Ce bouton règle l'intensité de la couleur de l'image affichée à l'écran. Appuyez sur le bouton COLOR, puis sur la touche VOLUME (DATA) pour régler l'intensité de la couleur. (Valeur par défaut : 50).

TINT

Ce bouton règle la nuance pour la rapprocher de la teinte naturelle. Pour optimiser le résultat, réglez l'image affichée à l'écran de manière à ce que la couleur de la peau soit naturelle. Appuyez sur le bouton TINT, puis sur la touche VOLUME (DATA) pour régler la nuance. (Valeur par défaut : 50).

SHARP

Bouton SHARP (finesse)

Ce bouton règle la finesse de l'image affichée à l'écran. Appuyez sur le bouton SHARP, puis sur la touche VOLUME (DATA) pour régler la finesse. (Valeur par défaut : 50).

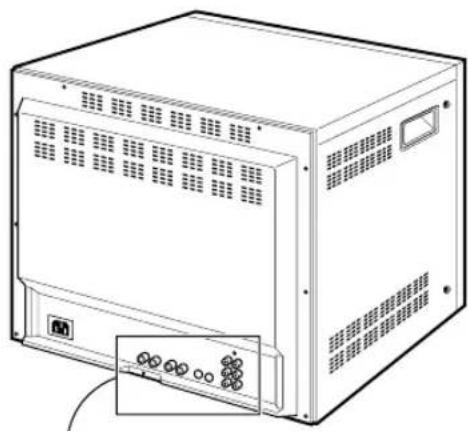

Composants et commandes du panneau arrière

Terminaux d'entrée/sortie pour le signal vidéo.

Les vidéos A et les vidéos B sont des terminaux d'entrée/sortie composés.

Les vidéos C sont des terminaux d'entrée/sortie S-VHS.

Ligne AUDIO

Terminaux d'entrée/sortie pour le signal audio.

Les audios A, B et C doivent être sélectionnés respectivement avec la vidéo A, la vidéo B et la vidéo C.

Connexions

Panneau arrière du MONITEUR

Maintenance

Si la qualité d'image est faible et ne peut pas être améliorée, vérifiez les câbles et les connexions.

Les réparations doivent toujours être réalisées par des techniciens qualifiés disposant d'équipements et de dispositifs de test adéquats.
