Produkttyp	CRT-Farbmonitor
Marke	Samsung
Modell	SMP-150AN
Kategorie	Soundbar (Anleitung für Monitor wiederverwendet)
Abmessungen (B x H x T)	365 mm x 342 mm x 391 mm (ohne Verpackung)
Gewicht (mit Verpackung)	Ca. 14 kg
Stromversorgung	90 - 260 V, interne Regelung
Stromverbrauch	85 Watt max
Bildschirmtyp	CRT 15 Zoll (Diagonale), 0,28 mm Punktabstand
Horizontale Auflösung	Mehr als 650 Zeilen
Videostandard	NTSC / PAL
Videoeingänge	Composite (A, B) und S-VHS (C)
Audioausgang	1.0 Watt
Verfügbare Einstellungen	Kontrast, Helligkeit, Farbe, Farbton, Schärfe, Lautstärke
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	0 % bis 90 % (nicht kondensierend)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; feuchtes Tuch verwenden; keine Flüssigkeiten oder Aerosole
Sicherheit	Gehäuse nicht öffnen; Warnhinweise beachten; Wasser vermeiden
Ersatzteile und Reparierbarkeit	Nur zertifizierte Samsung-Teile verwenden; Wartung durch qualifiziertes Personal
Allgemeine Informationen	Anleitung auf Französisch; 115 Seiten; Dokumentation in mehreren Sprachen verfügbar

Häufig gestellte Fragen - SMP-150AN SAMSUNG

Wie schalte ich den Monitor Samsung SMP-150AN ein?

Drücken Sie die Ein-/Aus-Taste an der Vorderseite. Die rote Anzeige des ausgewählten Eingangssignals leuchtet auf.

Wie stelle ich den Bildkontrast ein?

Drücken Sie die Taste CONTRAST und verwenden Sie dann die Taste VOLUME/DATA, um den Wert einzustellen. Der Standardwert ist 60.

Wie reinige ich den Monitorbildschirm?

Ziehen Sie zuerst den Netzstecker des Monitors. Verwenden Sie ein feuchtes Tuch (keine flüssigen Reiniger oder Aerosole), um den Bildschirm vorsichtig abzuwischen.

Welche Video-Signaltypen akzeptiert der Monitor?

Er akzeptiert Composite-Videosignale (NTSC/PAL) an den Eingängen A und B und S-VHS-Signal an Eingang C.

Was tun, wenn das Bild unscharf oder von schlechter Qualität ist?

Überprüfen Sie Kabel und Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Die SHARP-Einstellungen (Schärfe) können angepasst werden.

Kann ich den Monitor in der Nähe einer Wasserquelle verwenden?

Nein, verwenden Sie den Monitor nicht in der Nähe von Wasser (Badewanne, Waschbecken, Swimmingpool usw.), um Stromschlaggefahr zu vermeiden.

Wie ändere ich die Video-Eingangsquelle?

Drücken Sie die Taste VIDEO input selection an der Vorderseite, um zwischen den Eingängen A, B und C umzuschalten.

Der Monitor gibt sehr leisen Ton von sich, was tun?

Verwenden Sie die Taste VOLUME auf der Vorderseite, um die Lautstärke zu erhöhen. Die Audioleistung beträgt 1,0 Watt.

Welche Versorgungsspannung wird benötigt?

Der Monitor arbeitet mit einem Spannungsbereich von 90 bis 260 V. Überprüfen Sie das Typenschild auf der Rückseite.

Wo finde ich Ersatzteile für diesen Monitor?

Verwenden Sie nur zertifizierte Samsung-Teile. Wenden Sie sich für Reparaturen an ein autorisiertes Service-Center.

BEDIENUNGSANLEITUNG SMP-150AN SAMSUNG

Bitte nehmen Sie sich die Zeit zum Lesen dieser Bedienungsanleitung, bevor Sie das Gerät benutzen. Behalten Sie die Bedienungsanleitung zu späterer Verwendung.

VORSICHT

HOCHSPANNUNGSGEFAHR NICHT ÖFFNEN

WARNUNG : VERHINDERN SIE EINEN MÖGLICHEN ELEKTROSCHLAG, INDEM SIE DIE ABDECKUNG NICHT ÖFFNEN. WENDEN SIE SICH BEI DER WARTUNG AN DAFÜR QUALIFIZIERTES PERSONAL.

Erklärung über graphische Zeichen

Dieses Zeichen weist den Benutzer auf die nicht isolierte Hochspannung innerhalb der Anlage hin. Es besteht die Gefahr eines Elektroschlags.

Das Ausrufezeichen in dem gleichseitigen Dreieck ist dazu da, den Benutzer auf wichtige Inbetriebnahme- und Instandhaltungsvorschriften hinzuweisen, die dem Gerät in Form einer Broschüre beigelegt sind.

Warnung: Um das Risiko von Feuer oder Elektroschlag zu vermeiden, darf dieses Gerät Regen oder Feuchtigkeit nicht ausgesetzt werden.

WICHTIGE SICHERHEITSHINWEISE

Achtung:

Die Betriebsspannung ist auf der Rückseite angegeben. Wenn Sie die Abdeckung entfernen, kann möglicherweise Feuer oder Elektroschalg verursacht werden. Entfernen Sie die Abdeckung nicht selbst. (Funktionstasten sind auf der Vorderseite vorhanden.)

1. Bitte lesen Sie die Bedienungsanleitung : Alle Sicherheitshinweise und Bedienungsschritten müssen gelesen werden, bevor das Gerät in Betrieb gesetzt wird.
2. Bitte behalten Sie die Bedienungsanleitung : Die Bedienungsanleitung muß zu späterer Verwendung behalten werden.
3. Bitte beachten Sie die Warnungszeichen : Alle Warnungen, die auf dem Monitor und in der Bedienungsanleitung angegeben werden, müssen beachtet werden.
4. Bitte folgen Sie den Hinweisen in der Bedienungsanleitung : Allen Hinweisen in dieser Bedienungsanleitung muß gefolgt werden.
5. Reinigung : Vor der Reinigung muß man das Netzkabel abtrennen. Bitte flüssige Reinigungsmittel oder Aerosol nicht verwenden. Ein befeuchtes Tuch verwenden.

Ausnahme. Der Monitor, der auf ein ununterbrochenes Service abgezielt ist und dessen Netzstecker aus bestimmten Gründen, z.B. weil ein Genehmigungscode für einen CATV-Wandler verlorengehen kann, für die Reinigung oder andere Zwecke von den Benutzern nicht zu ziehen ist, mag die Bemerkung über die Ziehung des Steckers ausschließen, die im übrigen in der Darstellung der Reinigung im Punkt 5 gefordert wird.

1. Zusatzgeräte : Zusatzgeräte, die von SAMSUNG nicht empfohlen werden, da sie einen Elektroschlag verursachen können, nicht verwenden.

2. Wasser und Feuchtigkeit : Diesen Monitor in der Nähe vom Wasser bitte nicht benutzen, z.B. in der Nähe von einer Badewanne, einem Waschbecken oder einem Ausguß, in einem naßen Kellergeschoß oder in der Nähe von einem Schwimmbad usw.

3. Zubehöre : Diesen Monitor nicht auf einem instabilen Karren, Stand, Dreifuß, Tisch oder einer Konsole betreiben. Es besteht die Gafahr, daß der Monitor runterfällt und nicht nur die Kinder, sondern auch Erwachsenen schwer verletzt. Auch das Gerät selbst kann dabei schwer beschädigt werden. Bitte nur Karren, Stände, Dreifuße, Tische und Konsolen benutzen, die von SAMSUNG empfohlen oder mit dem Monitor zusammen verkauft werden. Bitte nur die von SAMSUNG empfohlenen Zubehöre verwenden.

4. Ventilation : Weil die Schlitze und Öffnungen im Gehäuse Ventilationen ermöglichen, eine zuverl ässige Bedienung des Gerätes sichern und den Monitor vor einer Überhitzung schützen, dürfen sie auf keinen Fall gesperrt werden, indem man den Monitor auf einem Bett, Sofa, Teppich oder auf ähnlichen Unterlagen aufstellt. Dieser Monitor darf auf keinen Fall in der Nähe vom Heizkörper bzw. auf einem Heizkörper betrieben werden. Er darf nicht auf eingebauten Einrichtungen wie Bücherregal oder Gestell aufgestellt werden, wenn keine richtige Ventilation stattfindet.

5. Betriebsspannung : Dieser Monitor muß nur von der auf dem Gerät angegebenen Betriebsspannung betrieben werden. Um vor der Verwendung die Betriebsspannung des Gerätes sicherzustellen, wenden Sie sich an SAMSUNG-Händler oder örtliche Stromversorgungsfirma.

6. Erdung oder Polarisation : Für die Monitoren, die mit einem Netzstecker vom 3-Drähte-Erdungstyp ausgerüstet sind und einen dritten Dübel haben. Dieser Stecker ist nur in eine Steckdose vom Erdungstyp einzupassen. Das ist für die Sicherheit. Wenn der Netzstecker nicht gesteckt werden kann, wenden Sie sich an Ihren Mechaniker, um Ihre veraltete Steckdose auszuwechseln. Verfehlen Sie nicht den Sicherheitszweck des Netzsteckers vom Erdungstyp.

7. Strom : Netzkabelschutz-Stromversorgungskabel müssen so gelegt werden, daß sie nicht getreten oder von den Dingen, die sich auf bzw. gegenüber den Kabeln befinden, gedrückt werden. Bitte achten Sie besonders auf die Kabel am Stecker und auf den Punkt, wo die Kabel am Monitor angeschlossen sind.

8. Blitz : Um diesen Monitor während des Blitzes zusätzlich zu schützen, oder wenn das System längere Zeit nicht verwendet wird, trennen Sie das Netzkabel ab. Das Risiko, das wegen des Blitzes und der Starkstromleitung entstehen kann, kann dadurch vermieden werden.

9. Überlastung : Überlasten Sie nicht die Steckdose und Verlängerungskabel. Es besteht die Gefahr, daß dadurch Feuer oder Elektroschlag verursacht wird.

10. Eindringen der Gegenstände und Flüssigkeiten: Schieben Sie auf keinen Fall durch die Öffnungen Gegenstände in den Monitor. Sie können die Stelle mit gefährlicher Hochspannung oder Kurzschlußteile berühren und Feuer oder Elektroschlag verursachen. Keine Flüssigkeiten auf den Monitor verschütten.

11. Reparatur : Versuchen Sie nicht, die Abdeckung des Monitors zu entfernen oder zu öffnen und den Monitor selbst zu reparieren. Dadurch können Sie der gefährlichen Hochspannung oder anderen Elektroschlägen ausgesetzt werden. Bitte wenden Sie sich an qualifiziertes Personal beim Kundendienst.

12. Kundendienst : Sollten die Probleme auftreten, ziehen Sie den Netzstecker und wenden Sie sich bitte an den Kundendienst in den folgenden Fällen.

a. Wenn das Netzkabel oder der Netzstecker beschädigt worden ist.
b. Wenn Flüssigkeiten verschüttet sind, oder etwas auf den Monitor gefallen ist.
c. Wenn der Monitor Regen oder Wasser ausgesetzt worden ist.
d. Wenn der Monitor nicht wie in der Bedienungsanleitung beschrieben funktioniert. Sie sollten das Gerät kontrollieren, wie die Bedienungsanleitung hinweist. Sonst kann dem Gerät ein hoher Schaden zugefügt werden, was große Arbeit verlangt, um alles wieder in Ordnung zu bringen.
e. Wenn der Monitor gestürzt ist oder das Gehäuse beschädigt ist.
f. Wenn der Monitor beim Betrieb eine deutliche Veränderung zeigt.

1. Ersatzteile : Sie müssen darauf beachten, ob der Mechaniker die Ersatzteile benutzen, die von SAMSUNG bestimmt wurden oder gleiche Merkmale wie originelle Teile haben.

2. Sicherheitskontrolle : Bitten Sie den Mechaniker beim Kundendienst um die Sicherheitskontrolle, um festzustellen, daß sich der Monitor im einwandfreien Zustand befindet.

Allgemeines

Anwendungsbereich

Die Informationen in dieser Bedienungsanleitung beziehen sich auf die Installation und Bedienung des Farbmonitors.

Dieses Gerät muß mit bewährten Werkstoffen und in Überstimmung mit der National Electrical Code und entsprechenden Ortsverordnungen bezüglich der Verdrahtung installiert werden.

Einleitung

Die Farbmonitors, die eine Auflösungsleistung von mehr als 650 Zeilen haben, bieten die höchste Bildqualität auf dem 14-Inch-Bildformat(diagonal gemessen) an. Dieser Monitor, der hauptsächlich auf den industriellen Gebrauch zugeschnitten ist, nimmt den Farbeingangssignalstandard NTSC/PAL an.

Die Funktionstasten(BRIGHT, CONTRAST, COLOR, TINT, SHARP, VOLUME) respektive Netzschalter gibt es auf der Vorderseite.

Während der Netzspannungsschwankung ist für die beste Leistung des Gerätes eine geregelte Stromversorgung vorauszusetzen.

Die Farbmonitors sind in einem dunkelgrauen Metallgehäuse untergebracht.

INHALTSVERZEICHNIS

Wichtige Sicherheitshinweise ...... g-3

Allgemeines g-7

Technische Daten g-9

Vorderseite g-10

Rückseite g-12

Anschlüsse g-13

Instandhaltung g-14

Technische Daten

System NTSC/PAL
CRT 15”diagonal, 0.28mm Punktteilung 90°Ablenkung
Horizontale Auflösung mehr als 650 Zeilen
Eingangssignal Video A/B: Verbundsignal 1Vp-pVideo C: S-VHS
Subcarrier 3.579545MHz	±400Hz
Frequenz (Raumtemperatur)
Synchronisationsbereich	4.433618MHz±400Hz(Raumtemperatur)
Horizontal 15.75kHz ± 500Hz
Frequenz 15.625kHz±500Hz
Stabilität
Vertikale 60Hz±5Hz
Frequenz 50Hz±5Hz
Stabilität
Hochspannung 25kV±1.5kV
Konvergenz weniger als 0.3mm
Leistungsaufnahme 85 W(Max.)
Betriebsrtemperatur 0 bis +40°C(32°F bis 104°F)
Betriebsfeuchtigkeit 0 bis 90 %(ohne Verdichtung)
Abmessungen(BxHxT) 365mm x342mm x 391mm(ohne Verpackung)
Betriebsspannung Kontrollbereich der Netzspannung 90V~260V
Gewicht	rund 14kg(mit Verpackung)
Audio	1.0W

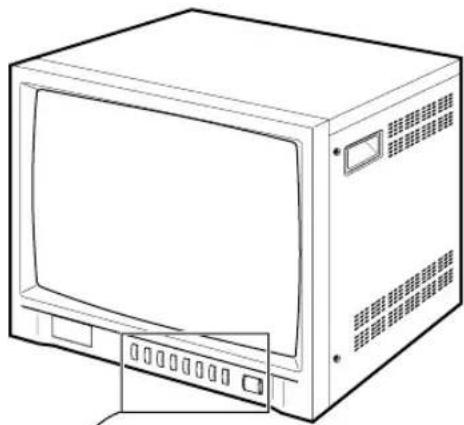

Vorderseite

Mit diesem Schalter wird die Stromversorgung des Monitors ein- und ausgeschaltet.

VIDEO-Taste

Mit dieser Taste werden Video/Audio-Eingänge ausgewählt. Um Eingangssignal einzustellen, drücken Sie diese Taste.

LAUTSTÄRKETASTEN[VOLUME/DATA]

Diese Tasten erfüllen zwei Funktionen:

• Lautstärkeregelung: die Lautstärke wie gewünscht einstellen
• Datenregelung: Bei Auswahl der Funktionen CONTRAST, BRIGHT, COLOR, TINT oder SHARP mit den VOLUME-Tasten, können Sie jeweilige Werte erhöhen oder vermindern.

CONTRAST

Kontrasttaste

Drücken Sie diese Taste, um den Bildkontrast einzustellen. Ändern Sie den Wert des Bildkontrastes mit den Lautstärketasten(Standardeinstellung ist 60).

BRIGHT

Helligkeitstaste

Drücken Sie diese Taste, um die Bildhelligkeit einzustellen. Ändern Sie den Wert der Bildhelligkeit mit den Lautstärketasten(Standardeinstellung ist 50).

COLOR

Farbtaste

Drücken Sie diese Taste, um die Farbintensität des Bildes einzustellen. Ändern Sie den Wert der Bildfarbe mit den Lautstärketasten(Standardeinstellung ist 50).

TINT

Farbtontaste

Drücken Sie diese Taste, um die Bildfarbe dem natürlichen Farbton anzugleichen. Ändern Sie den Wert des Bildfarbtons mit den Lautstärketasten(Standardeinstellung ist 50).

SHARP

Schärfetaste

Drücken Sie diese Taste, um die Bilddarstallung einzustellen. Ändern Sie den Wert der Bildschärfe mit den Lautstärketasten(Standardeinstellung ist 50).

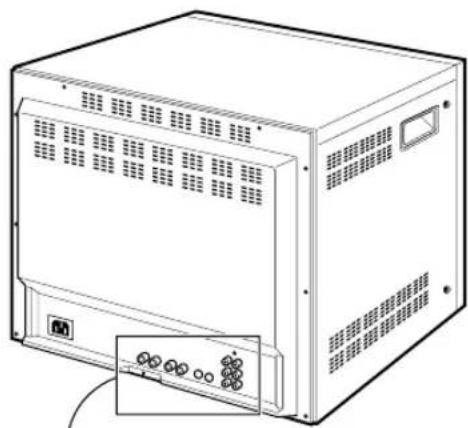

Rückseite

Videosignaleingang und -ausgang

Video A und Video B sind Verbundterminals.

Video C sind S-VHS Ein-und Ausgangterminals..

Tonsignaleingang und -ausgang

Audio A, Audio B und Audio C müssen mit Video A, Video B, Video C in dieser Reihenfolge ausgewählt werden.

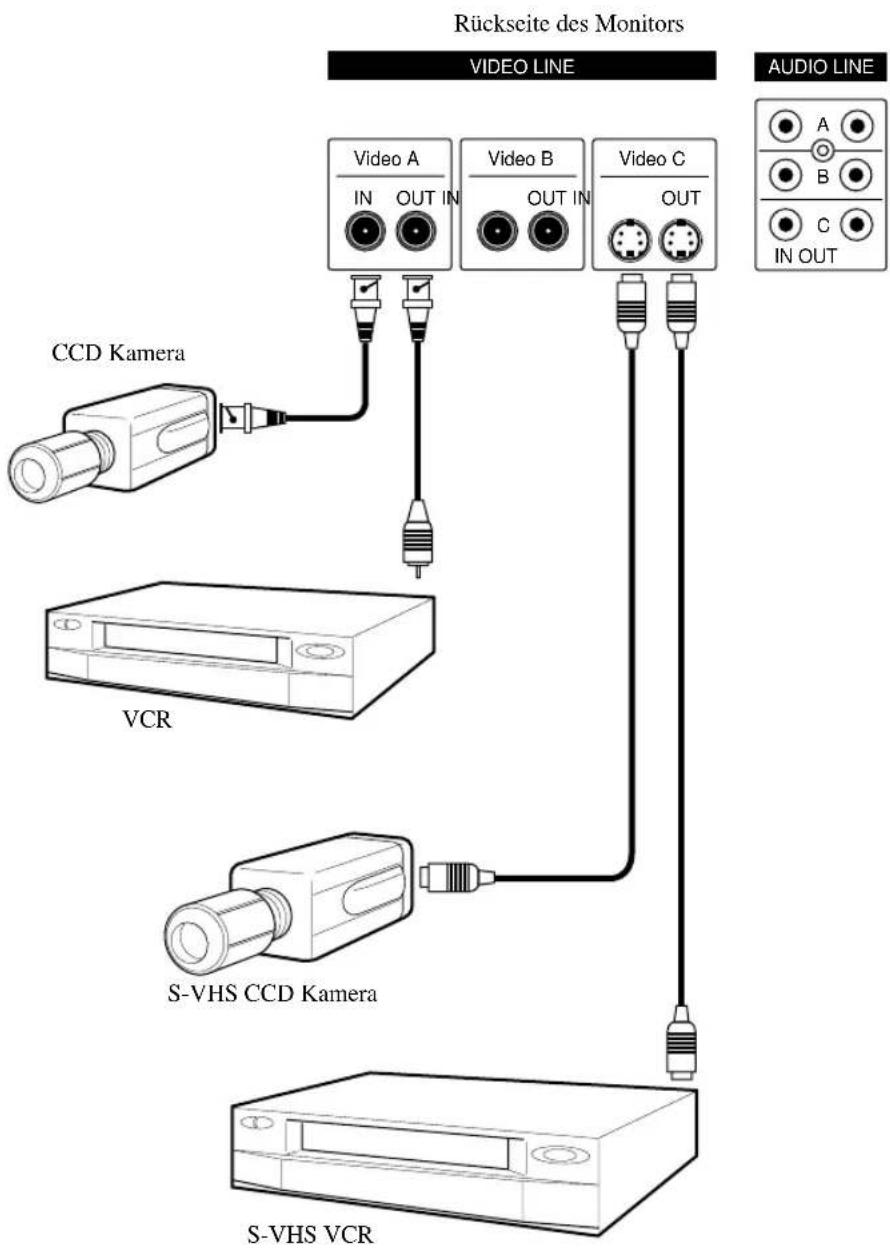

Anschlüsse

Instandhaltung

Wenn die Bildqualität auf dem FARBMONITOR schlecht ist und nicht verbessert werden kann, überprüfen Sie bitte ganze Anschlüsse und Kabelbahnen.

Dieses Gerät muß nur vom qualifiziertes Personal mit angemessenen Prüfungsgeräten und Einrichtungen repariert werden.
