产品类型	TFT-LCD显示器
品牌	三星
型号	SMT-1721 (17英寸)
分辨率	1280 x 1024 (SXGA)
亮度	300 cd/m²
对比度	1000:1
响应时间	5毫秒
视角	80°/80°/80°/80°
电源	100-260 V AC, 50/60 Hz
功耗	42W
尺寸（长 x 宽 x 高）	371mm x 220mm x 367.6mm（低位）
净重	5.95kg
视频输入	复合视频（2 x BNC）、S-Video（1 x）、VGA（1 x）
音频输入	2 x RCA（立体声）
主要功能	画中画（PIP）、图像冻结（Freeze）、欠扫描（Under Scan）、OSD设置
维护与清洁	清洁前拔掉插头。使用湿布。不要使用液体或喷雾清洁剂。
安全	请勿打开外壳。有电击风险。所有维修应由合格人员进行。
备件与可维修性	仅使用三星推荐的零件。维修应由授权技术人员进行。
一般信息	兼容NTSC/PAL。多语言OSD（11种语言）。HAS支架（高度、倾斜、旋转调节）。

常见问题 - SMT1721N SAMSUNG

如何打开或关闭显示器？

按下显示器前部或遥控器上的POWER按钮。设备通电后，LED指示灯将亮起蓝色。

如何调节音量？

使用遥控器上的VOLUME +和VOLUME -按钮或前面板上的▲/▼按钮。

如何使用画中画（PIP）功能？

确保处于VGA模式。按下遥控器上的PIP按钮或在OSD菜单中选择PIP选项来启用/禁用。您可以通过菜单选择子画面的源、大小和位置。

如何冻结视频图像？

在Video A/B或S-Video模式下，按下遥控器上的FREEZE键或前面板上的◀键（无OSD菜单时）。再次按下可解冻。

如何调节对比度和亮度？

使用MENU打开OSD菜单，进入Picture，然后选择Custom。使用◀/▶键调整对比度和亮度。按ENTER确认。

如何更改输入源？

按下遥控器上的SOURCE按钮或前面板上的ENTER/SOURCE。通过OSD菜单选择所需源（Video A、Video B、S-Video、VGA）。

如何清洁屏幕？

拔下显示器插头。使用柔软湿布（清水）擦拭屏幕和外壳。不要使用化学品、喷雾剂或研磨性液体。

如果屏幕显示“无信号”怎么办？

检查输入线缆（VGA、复合视频或S-Video）是否正确连接到显示器和信号源。确保信号源已打开，并且已选择适当的输入。

如何在VGA模式下重置图像设置？

进入Setup菜单，选择Reset，然后选择Image或Color。按OK确认恢复默认值。

在哪里可以找到完整手册？

完整使用手册可在notice-facile.com网站上免费下载PDF格式。您还可以查看可用语言（FR、EN、DE、ES等）并通过电子邮件请求翻译。

用户关于以下问题的提问 SMT1721N SAMSUNG

0 问题关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

还没有问题。成为第一个提问的人。

下载您的设备说明音响条免费PDF格式！查找您的手册 SMT1721N - SAMSUNG 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SMT1721N 品牌 SAMSUNG.

用户手册 SMT1721N SAMSUNG

TFT-LCD 显示器

SMT-1721 / SMT-1921

用户指南

黑色电脑显示器插图，带圆形底座和控制按钮，置于纯灰色椭圆形背景上（无文字或符号）

电路板和服务器机架的抽象数字插图（无文字或符号）

TFT-LCD 显示器

SMT-1721 / SMT-1921

重要安全说明

注意 SAMSUNG SMT1721N - 重要安全说明 - 1

电击风险请勿打开

SAMSUNG SMT1721N - 重要安全说明 - 2

注意：为降低电击风险，请勿拆卸后盖。内部没有用户可维修的部件。请交由合格的维修人员进行维修。

图形符号说明

等边三角形内的闪电箭头符号旨在提醒用户，产品外壳内存在未绝缘的“危险电压”，其强度可能足以构成触电风险。

SAMSUNG SMT1721N - 图形符号说明 - 1

等边三角形内的感叹号旨在提醒用户，设备附带的文献中包含重要的操作和维护（维修）说明。

SAMSUNG SMT1721N - 图形符号说明 - 2

警告 - 为防止火灾或电击危险，请勿将本显示器暴露在雨中或潮湿环境中。

阅读说明：在操作设备之前，应阅读所有安全和操作说明。
保留说明：应保留安全和操作说明以备将来参考。
注意警告：应遵守显示器上的所有警告以及操作说明中的警告。
遵循说明：应遵循所有操作和使用说明。
清洁：清洁前请将显示器从墙壁插座上拔下。请勿使用液体清洁剂或气雾清洁剂。请使用湿布进行清洁。例外情况：对于设计为不间断运行且因特定原因（例如可能丢失CATV转换器的授权码）而不打算由用户拔下电源进行清洁或其他目的的显示器，可以在清洁说明中省略拔下显示器的要求，否则应在第5项中规定。
附件：请勿使用三星未推荐的附件，以免造成危险。
水和湿气：请勿在靠近水的地方使用本显示器，例如浴缸、洗脸盆、厨房水槽或洗衣槽附近，潮湿的地下室或游泳池附近等。
附件：请勿将本显示器放置在不稳定的推车、支架、三脚架、托架或桌子上。显示器可能会掉落，对儿童或成人造成严重伤害，并对设备造成严重损坏。请仅使用三星推荐或随显示器销售的推车、支架、三脚架、托架或桌子。

任何显示器的安装都应遵循三星的说明，并使用三星推荐的安装附件。

通风：机柜上的槽和开口用于通风，以确保显示器可靠运行并防止过热。这些开口不应被放置在床、沙发、地毯或其他类似表面上而堵塞。本显示器不应放置在散热器或热风口附近或上方。除非提供适当的通风或遵循三星的说明，否则不应将本显示器安装在嵌入式安装中，例如书柜或机架。
安装：请勿安装在靠近热源的地方，如散热器、热风口、炉子或其他产生热量的设备（包括放大器）附近。
电源：本显示器应仅使用标签上指示的电源类型运行。如果您不确定安装地点的电源类型，请咨询三星经销商或当地电力公司。
接地或极化：对于配备三线接地型插头（带第三根接地引脚）的显示器，此插头只能插入接地型电源插座。这是一项安全功能。如果您无法将插头插入插座，请联系电工更换过时的插座。不要破坏接地型插头的安全目的。
电源线保护：电源线的布线应避免被踩踏或被放置在其上或旁边的物品挤压，特别注意插头、便利插座以及电源线从显示器引出的位置。
闪电：为了在雷雨天气或长时间无人看管和不使用时为本显示器提供额外保护，请将其从墙壁插座上拔下并断开电缆系统。这将防止因闪电和电源浪涌而损坏显示器。
过载：不要使墙壁插座和延长线过载，因为这可能导致火灾或触电风险。16. 物体和液体进入：切勿通过开口将任何物体推入本显示器，因为它们可能接触到危险电压点或短路部件，从而导致火灾或触电。切勿将任何液体溅到显示器上。
维修：请勿尝试自行维修本显示器，因为打开或移除盖子可能会使您暴露于危险电压或其他危险之中。所有维修均应交给合格的维修人员。
需要维修的损坏：在以下情况下，请从墙壁插座上拔下本显示器，并交给合格的维修人员进行维修。

a. 当电源线或插头损坏时。

b. 如果有液体溅入或物体落入显示器中。

c. 如果显示器暴露于雨水或水中。

d. 如果按照操作说明操作时显示器无法正常运行。只能调整操作说明中涵盖的那些控制装置，因为对其他控制装置的不当调整可能导致损坏，并需要合格技术人员进行大量工作才能将显示器恢复到正常运行状态。

e. 如果显示器跌落或外壳损坏。

f. 当显示器性能发生明显变化时——这表明需要维修。

更换零件：当需要更换零件时，请确保维修技术人员使用了三星指定的更换零件，或具有与原零件相同特性的零件。

未经授权的替换可能导致火灾、触电或其他危险。

安全检查：在完成对本显示器的任何维修或修理后，请让维修技术人员进行安全检查，以确定显示器处于正常的运行状态。

汞（圆圈内）本产品内的灯含有汞，应根据当地、州或联邦法律进行回收或处置。详情请访问 lamprecycle.org、eire.org，或致电 1-800-Samsung。

警告

本设备已经过测试，符合 FCC 规则第 15 部分和加拿大工业部 ICES-003 对 A 类数字设备的限制要求。

这些限制旨在提供合理的保护，防止设备在商业环境中运行时产生有害干扰。本设备会产生、使用并可能辐射射频能量，如果未按照说明手册安装和使用，可能会对无线电通信造成有害干扰。

在住宅区操作本设备可能会造成有害干扰，在这种情况下，用户需要自费纠正干扰。

用户-安装者注意事项

如果您对本设备进行未经合规责任方明确批准的更改或修改，则您操作此 FCC 认证设备的授权可能会失效。

用户须知

未经合规责任方明确批准的更改或修改可能会使用户操作设备的授权失效。

注意：本设备已经过测试，符合 FCC 规则第 15 部分对 A 类数字设备的限制要求。

这些限制旨在提供合理的保护，防止设备在商业环境中运行时产生有害干扰。

本设备会产生、使用并可能辐射射频能量，如果未按照说明手册安装和使用，可能会对无线电通信造成有害干扰。

在住宅区操作本设备可能会造成有害干扰，在这种情况下，用户需要自费纠正干扰。

本设备符合 FCC 规则第 15 部分的要求。

操作须符合以下两个条件：(1) 本设备不得造成有害干扰；(2) 本设备必须接受任何收到的干扰，包括可能导致意外操作的干扰。

未经合规责任方明确批准的更改或修改，可能导致用户操作本设备的权限失效。

如有必要，请咨询经销商或经验丰富的无线电/电视技术人员以获取更多建议。

您可能会发现名为《如何识别和解决无线电/电视干扰问题》的小册子很有帮助。

本小册子由美国联邦通信委员会编写。

可从美国政府印刷局获取，

地址：华盛顿特区 20402，库存编号 004-000-00345-4。

IC 合规通知

本（A 类）数字设备符合加拿大干扰产生设备法规的所有要求。

本 A 类数字设备符合加拿大 ICES-003 标准。

警告

本产品为 A 类产品。在家庭环境中，本产品可能造成无线电干扰，此时用户可能需要采取适当措施。

仅限美国加利福尼亚州

此高氯酸盐警告仅适用于在美国加利福尼亚州销售或分销的本产品中的原装 CR（二氧化锰）锂纽扣电池。

*高氯酸盐材料 - 可能需要特殊处理，

请参阅 www.dtsc.ca.gov/hazardouswaste/perchiorate。

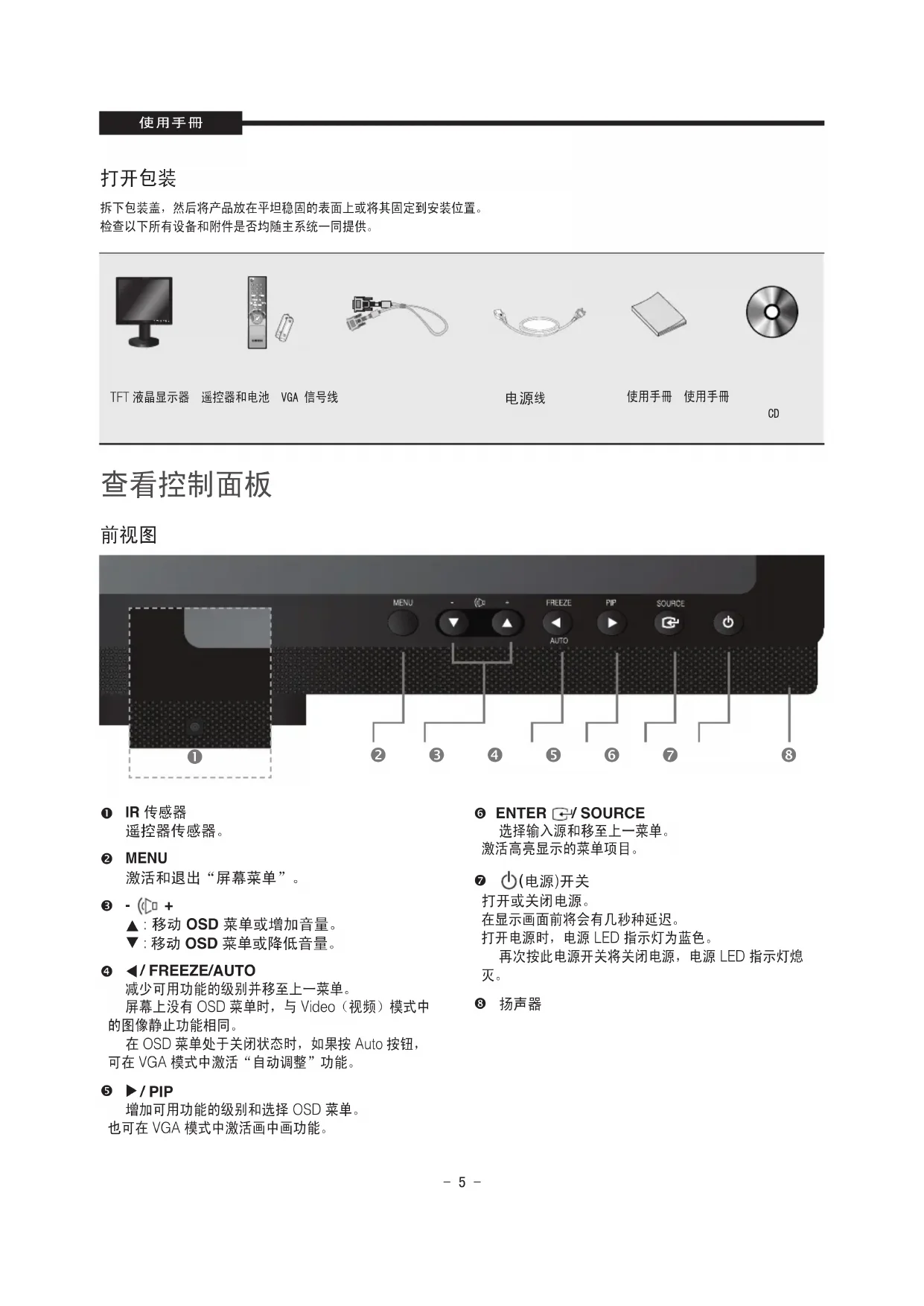

开箱

拆下包装盖，将产品放置在平坦且稳固的表面或安装位置。检查主系统是否包含以下所有设备和附件。

TFT-LCD 显示器遥控器及电池 VGA信号线缆电源线用户手册用户手册光盘

查看控制面板

前视图

菜单冻结画中画信号源自动 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 红外传感器

遥控器传感器。

激活并退出屏幕显示。

③ - (□ +

▲：移动OSD菜单或增大音量。▼：移动OSD菜单或减小音量。

4 / 冻结/自动

降低活动功能的级别并返回上一个菜单。

在视频模式下，当屏幕上没有OSD菜单时，实现静止画面功能。

此外，在VGA模式下，当OSD菜单关闭时，按下自动按钮可激活自动调整功能。

5 ▶ / PIP

增加活动功能的级别，并选择OSD菜单。此外，在VGA模式下激活PIP功能。

⑥ ENTER←/SOURCE

选择输入源，激活高亮显示的菜单项。

⑦ (电源) 开/关

打开或关闭电源。显示画面出现前会有几秒钟的延迟。

电源开启时，电源LED亮蓝色。再次按下电源开关关闭电源，电源LED熄灭。

⑧ 扬声器

后视图和左侧视图左侧视图后视图交流输入输入输出输入输出输入输出 VGA 视频A 视频B S-视频 ① ② ③ ④ ⑤ ⑦ ⑧

后视图

① AC IN

交流电源输入。

② VIDEO-A IN

用于VIDEO A的复合信号输入。

③ VIDEO-A OUT

VIDEO A 的环路输出。

④ VIDEO-B IN

VIDEO B 的复合信号输入。

⑤ VIDEO-B OUT

VIDEO B 的环路输出。

⑥ S-VIDEO IN

Y/C 分离信号输入。

⑦ S-VIDEO OUT

Y/C 分离信号的环路输出。

⑧ VGA

VGA 信号输入。

左侧视图

⑨ AUDIO-B

AUDIO-B 输入：右（红色），左（白色）

10 音频-A/S-视频

音频-A（S-视频）输入：右（红色），左（白色）

遥控器

1 电源

打开或关闭电源。显示屏出现前会有几秒钟延迟。

② 数字按钮

更改遥控器的系统ID。按住系统ID按钮，然后按相应的数字按钮（0~9）输入所需数字，以设置遥控器ID。

③ ID重置

将遥控器ID重置为01（默认值）。

④ 音量 +、-

调节音频音量。

⑤ 静音

按下可暂时静音。屏幕左下角显示。再次按静音按钮取消静音功能。或者按-或+按钮取消静音功能。

⑥ 欠扫描

在屏幕上显示整个视频信号。

打开屏幕菜单，退出菜单屏幕或关闭屏幕调整菜单。

8 确定

激活高亮显示的菜单项。

9 系统ID

设置遥控器的系统ID。参见数字按钮。

10 PIP - 仅在VGA模式下可用

按下PIP按钮可打开或关闭PIP画面。

11 P.MODE - 在视频A/B、S-视频模式下可用

按下此按钮可选择显示器的预设图像模式或根据需要更改图像氛围。按下此按钮时，当前模式显示在屏幕下方中央。

显示器有四种自动图像设置，已在出厂时预设。再次按下按钮可循环浏览可重新配置的模式。

（动态、标准、电影、自定义）

12 冻结 - 在视频A/B、S-视频模式下可用

按下此按钮一次可冻结屏幕。再次按下可取消冻结。

13 自动 - 仅在VGA模式下可用

自动调整屏幕显示。

14 信号源

按下“信号源”按钮可更改输入信号源。

仅当外部设备连接到显示器时，才允许更改信号源。

15 ▼▲/◀▶ 按钮

在菜单项之间水平或垂直移动，或调整所选菜单的值。

电源 1 2 3 4 5 6 7 8 9 ID 重置系统 P 0 音量画中画静音 P.模式音量冻结 D X - 欠扫描自动菜单信号源三星 8

连接外部设备。

本产品可连接外部设备，如摄像机、DVR、录像机、外部显示器等。

无信号显示

当 VGA 和视频输入没有连接时，屏幕显示将显示此消息。

无信号三星检查信号线。 VGA

按 MENU 按钮查看主菜单。
按 ▼/▲ 和 ENTER 按钮选择主菜单。
按 ▼/▲ 和 ENTER（或 ▶）按钮选择子菜单。
按 ▼/▲ 和 ENTER（或 ▶）按钮选择设置。（或按 ◀/▶ 按钮选择设置）
反复按 MENU 或 ◀ 按钮退出。

注意1：按 MENU 或 ◀ 按钮返回上一屏幕。

注意2：如果无按钮输入，OSD 显示将在 2 分钟后消失。

信号源列表：视频A 画中画编辑名称移动进入退出

输入可设置为 Video A、Video B、S-Video、VGA 模式。

按 MENU 和 ENTER 按钮。
按 ENTER 或 ▶ 按钮，然后按 ▼/▲ 按钮选择输入菜单。
按 ENTER 或 ▶ 按钮保存设置并退出。

▶ PIP 开启（仅 VGA 模式）

画中画：关信号源：S-视频尺寸：位置：移动进入返回

如果您未选择 VGA 输入，此菜单不可用。

按 MENU 和 ENTER 按钮。
按 ▼/▲ 和 ENTER 按钮选择 PIP 菜单。
按 ENTER 或 ▶ 按钮查看子菜单。
按 ▼/▲ 和 ENTER 按钮选择“开”。
反复按MENU或◀按钮退出。

▶ PIP信号源选择（仅VGA模式）

画中画视频A 视频B S-视频移动进入返回

如果未选择PIP开启，则此菜单不可用。

按MENU和ENTER按钮。
按▼/▲和ENTER按钮选择PIP菜单。
按▼/▲和ENTER按钮选择信号源。
按▼/▲和ENTER按钮选择所需的PIP信号源。
反复按MENU或◀按钮退出。

▶ PIP尺寸选择（仅VGA模式）

画中画：关信号源：S-视频尺寸：位置：移动进入返回

如果未选择PIP开启，则此菜单不可用。

按MENU和ENTER按钮。
按▼/▲和ENTER按钮选择PIP菜单。
按▼/▲和ENTER按钮选择尺寸。
按▼/▲和ENTER按钮选择设置。（[QR]）
反复按MENU或◀按钮退出。

▶ PIP 位置选择（仅 VGA 模式）

画中画：关信号源：S-视频尺寸：位置：移动进入返回

如果您未选择 PIP 开启，则此菜单不可用。

按 MENU 和 ENTER 按钮。
按 ▼/▲ 和 ENTER 按钮选择 PIP 菜单。
按 ▼/▲ 和 ENTER 按钮选择位置。
按 ▼/▲ 和 ENTER 按钮选择设置。(
反复按 MENU 或 ▶ 按钮退出。

▶ PIP 关闭（仅 VGA 模式）

画中画：关信号源：S-视频尺寸：位置：移动进入返回

如果您未选择 VGA 输入，则此菜单不可用。

按 MENU 和 ENTER 按钮。
按 ▼/▲ 和 ENTER 按钮选择 PIP 菜单。
按 ENTER 或 ▶ 按钮查看子菜单。
按 ▼/▲ 和 ENTER 按钮选择关闭。
反复按 MENU 或 ◀ 按钮退出。

▶ 编辑名称

信号源列表：视频A 画中画编辑名称移动进入退出输入

编辑名称视频A：有线机顶盒视频B：---- S-视频：DVD接收 VGA：VGA 移动进入返回

编辑名称摄像机硬盘录像机录像机 DVD 有线机顶盒 AV接收器 DVD接收器移动确认返回

按下菜单和确认按钮。
按下▼/▲和确认按钮选择编辑菜单。
按下▼/▲和确认按钮选择输入。
按下▼/▲和确认按钮选择您想要的名称。
反复按菜单或◀按钮退出。

■ 视频模式

▶ 模式：动态、标准、电影、自定义

图像模式：电影自定义色调：暖2 尺寸：4:3 过扫描：过移动确认退出

动态标准电影自定义移动确认返回

按下菜单和▼/▲按钮选择图像菜单。
按确认或▶按钮选择模式菜单。
按确认或▶按钮。
按▼/▲按钮选择您想要的模式。（动态、标准、电影、自定义）
反复按菜单或◀按钮退出。

▶ 自定义

视频模式：对比度、亮度、清晰度、颜色

※ 当输入信号为NTSC模式时，色调功能可用。

对比度 50 亮度 55 清晰度 25 色彩 40 移动确认返回

Model Name SMT-1721 SMT-1921
Sales Area World	Wide
Broadcasting System	NTSC/PAL System
Panel	Inch 17" 19"
	Resolution (HxV) 1280	X 1024
	Brightness(cd/m2) 300
	Contrast 1000:1
	Response Time 5msec
	Viewing Angle Degree 80/80/80/80
	Active Display Area	337.92mm(H) x 270.336mm(V)	376.32mm(H) x 301.056mm(V)
	Pixel Pitch(mm) 0.264	mm(H) x 0.264mm(V) 0.294mm(H) x 0.294mm(V)
Picture	Scan System Progressive
	Color System NTSC 3.58/PAL
	Screen Mode 4:3
	2D Comb Filter	Yes
	Noise Reduction	Yes
	PIP	Yes
	Freeze	Yes
	Under Scan	Yes
Video	Composite	2ch input, 1.0Vp-p, 75Ω terminated, Loop Through out, BNC Type
	S-Video	1ch input(Y/C), Loop Through out
	VGA	1ch input
Audio		2Channel input, 2W Stereo, RCA Type
OSD	Language	11 Language (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/Jpn)
HAS Stand	Lift	0 ~ 100mm
	Tilt	-5° ~ 25°
	Swivel	-165° ~ +165°
Dimensions(WxDxH)	Net	371mm x 220mm x 367.6mm (Lowest)371mm x 220mm x 467.6mm (Hightest)	412mm x 220mm x 398mm (Lowest)412mm x 220mm x 498mm (Hightest)
Weight	Net Weight	5.95Kg	6.85Kg
Electric Performance	Power Supply	100 ~ 260V 100 ~ 260V
	Power Consumption	42W	42W

모델명 SMT-1721 SMT-1921
규격명		OR17KO OR19KO
Sales Area		World Wide
Broadcasting System		NTSC/PAL System
LCD 판넬	SIZE	17" AML LTM170EX-L31	19" AML LTM190EX-L31
	표시방식	SXGA a-Si TFT-LCD
	해상도 (HxV) 1280 × 1024
	밝기(cd/m2) 300
	대비	1000:1
	응답시간	5msec
	시야 각	80/80/80/80
	유효표시화면	337.92mm(H) × 270.336mm(V)	376.32mm(H) × 301.056mm(V)
	화소크기(mm)	0.264mm(H) × 0.264mm(V)	0.294mm(H) × 0.294mm(V)
화면	스캔 방식	Progressive
	칼라시스템	NTSC 3.58/PAL
	화면모드	4:3
	2D Comb Filter 0
	Noise Reduction 0
	PIP 0
	Freeze	0
	Under Scan	0
Video	합성비디오	2 채널 입력,1.0Vp-p, 75 ohm 종단, Loop Through 출력, BNC Type
	S-Video	1채널 입력(Y/C), Loop Through출력
	VGA	1 ch입력
Audio		2채널 입력, 2W 스테레오, RCA Type
OSD	언어	11 Language (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/Jpn)
HAS스텐드	높이조절	0 ~ 100mm
	기술기	-5° ~ 25°
	회전각도	-165° ~ +165°
외형치수(WxDxH)	실치수	371mm × 220mm × 367.6mm(Lowest)371mm × 220mm × 467.6mm(Hightest)	412mm × 220mm × 398mm(Lowest)412mm × 220mm × 498mm(Hightest)
무게	제품중량	5.95Kg	6.85Kg
전기적특성	입력전원	100 ~ 260V	100 ~ 260V
	소비전력	42W	42W

제품명		모델명
구입일	년월일	Serial No.
구입대리점		판매금액

■ 소비자 피해유형	보증기간 이내	보증기간 이후
정상적인 사용상태에서 발생한 성능, 기능상의 하자로 고장 발생시
■ 구입후 10일 이내에 중요 이상 발생시	제품교환 또는 구입가 환급	해당없음
■ 구입후 1개월 이내에 중요 이상 발생시	제품교환 또는 무상수리	해당없음
■ 제품 구입시 운송과정 및 제품 설치 중발생된 피해	제품교환	해당없음
■ 교환된 제품이 1개월 이내에 중요한수리를 요하는 고장발생	구입가 환급	해당없음
■ 교환 불가능시	구입가 환급	해당없음
■ 동일하자로 3회까지 고장 발생시	무상수리	유상수리
■ 동일하자로 4회째 고장 발생시	제품교환 또는 구입가 환급	유상수리
■ 서로 다른 하자로 5회째 고장 발생시	제품교환 또는 구입가 환급	유상수리
■ 소비자가 수리의뢰한 제품을사업자가 분실한 경우	제품교환 또는구입가 환급	정액 감가상각한 금액에10%를 가산하여 환급
■ 부품보유기간 이내 수리용 부품을보유하고 있지않아 수리가 불가능한 경우	제품교환 또는구입가 환급	정액 감가상각한 금액에10%를 가산하여 환급
■ 수리용 부품은 있으나 수리 불가능시	제품교환 또는 구입가 환급	정액 감가상각후 환급

■ 수리 불가능시	유상수리에 해당하는 금액징수 후 제품교환	별도의 당사기준에 한함
■ 수리 가능시	유상수리	유상수리

Název modelu SMT-1721 SMT		-1921
Oblast prodeje celosvětově
Systém vysilání Systém NTSC/PAL
Displej	Rozměr v palcích	17" 19"
	Rozlišení (VxŠ) 1280 X 1024
	Jas (cd/m2)	300
	Kontras	1000:1
	Doba odezvy	5ms
	Úhel zobrazení ve stupních	80/80/80/80
	Aktivní oblast zobrazení	337.92mm(V) x 270.336mm(Š) 376.32mm(V) x 301.056mm(Š)
	Rozteč obrazových bodů (mm)	0.264mm(V) x 0.264mm(Š) 0.294mm(V) x 0.294mm(Š)
Obraz	Systém snímání progresivní
	Systém barev NTSC 3.58/PAL
	Režim obrazu	4:3
	Hřebenový IItr 2D 0
	Redukce šumu	0
	PIP 0
	Zastavení obrazu 0
	Under Scan (Celý obraz)	0
Video	kompozitní	2kanálový vstup, 1,0 V p-p, 75V zakončený, průchozí smyčkový výstup, typ BNC
	S-Video 1kanálový vs up (Y/C), průchozí smyčkový výstup
	VGA	1kanálový vstup
Zvuk 2Channel input, 2W Stereo, RCA Type
Nabídka na obrazovce	Jazyk	11 jazyků (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/Jpn)
HAS Stand	Vysunutí	0 - 100mm
	Sklon	-5 až -25°
	Natočení	-165° až +165°
Rozměry (Š×H×V)	Čistá	371 mm × 220 mm × 367,6 mm (nejmenší)371mm x 220mm x 467.6mm (největší)	412mm x 220mm x 398mm (nejmenší)412mm x 220mm x 498mm (největší)
Hmotnost	Čistá hmotnost	5,95Kg	6,85Kg
Elektrické údaje	Napájení	100 - 260V	100 - 260V
	Příkon	42W	42W

Nom du Modèle SMT-1721 SMT-1921
Espace de Ventes International
Système de Diffusion Système NTSC/PAL
Panneau	Pouce 17" 19"
	Type d'Affichage SXGA a-Si TFT-LCD
	Résolution (HxV) 1280 X 1024
	Luminosité (cd/m2) 300
	Contraste 1000:1
	Temps de Réponse 5m sec
	Degré de l'angle de vision 80/80/80/80
	Zone Active d'Affichage 337.92mm(H) x 270.336mm(V)		376.32mm(H) x 301.056mm(V)
	Pitch Pixel(mm) 0.264 mm(H) x 0.264mm(V) 0.294mm(H) x 0.294mm(V)
Image	Système de Balayage	Progressif
	Système de Couleur NTSC 3.58/PAL
	Mode d'écran	4:3
	Filtre en peigne numérique	0
	Insonorisation	0
	PIP	0
	Arrêt sur Image	0
	Balayage	0
Vidéo	Composite	Canal de Sortie, 1.0Vp-p, 75Ü terminé, passage Loop, Type BNC
	S-Vidéo	1 canal d'entrée (Y/C), passage Loop
	VGA	1 canal d'entrée
Audio		Channel input, 2W Stereo, RCA Type
Affichage des options à l'écran	Langue	11 Langues (Ang/Fr/All/Esp/Ita/Rus/Sué/Por/Cor/Ch/JP)
Support HAS	Hauteur	0 ~ 100mm
	Inclinaison	-5° ~ 25°
	Rotation	-165° ~ +165°
Dimensions (LxlxH)	Net	371mm x 220mm x 367.6mm (au plus bas)371mm x 220mm x 467.6mm (au plus haut)	412mm x 220mm x 398mm (au plus bas)412mm x 220mm x 498mm (au plus haut)
Poids	Poids Net	5.95Kg	6.85Kg
Électricité Performance	Alimentation	100 ~ 260V 100 ~ 260V
	Consommation d'énergie	42W	42W

Modell SMT-1721 SMT-1921
Verkaufsgebiet Weltweit
Fernsehnorm NTSC/PAL
Panel	Zoll 17" 19"
	Displaytyp SXGA a	Si TFT-LCD
	Auflösung (H x V) 1280	X 1024
	Helligkeit (cd/m2) 300
	Kontrast 1000:1
	Reaktionszeit 5 ms
	Betrachtungswinkel in Grad	80/80/80/80
	Aktiver Anzeigebereich	337.92mm(A) x 270.336mm(L)	376,32mm(A) x 301.056mm(L)
	Pixelabstand (mm) 0.26	4mm(A) x 0.264mm(L) 0,294mm(A) x 0,294mm(L)
Bild	Abtastungssystem Progresive (mit Zeilensprung)
	Farbsystem	NTSC 3.58/PAL
	Bildformat	4:3
	2D-Kammfilter	0
	Rauschunterdrückung 0
	PIP (Bild in Bild)	0
	Standbild	0
	Underscan	0
Video	FBAS	2-Kanal-Eingang, 1,0 Vs-s, 75 Ohm angeschlossen, Durchschleifausgang, BNC-Buchse
	S-Video	1-Kanal-Eingang (Y/C), Durchschleifausgang
	VGA 1-Kanal-Eingang
Audio		2-Kanal-Eingang, 2 w Stereo, Chinchbuchse
OSD	Sprache	11 Sprachen (En/Fr/De/Es/lt/Ru/Sv/Pt/Ko/Ch/Ja)
Höhenverstellbarer Standfuß	Höhenverstellbarkeit	0 bis 100 mm
	Neigung	-5° ~ 25°
	Drehung	-165° ~ +165°
Abmessungen (B x T x H)	Netto	371 x 220 x 367,6 mm (niedrigste Einstellung) 371 x 220 x 467,6 mm (höchstens)	412 x 220 x 398 mm (niedrigste Einstellung) 412 x 220 x 498 mm (höchstens)
Gewicht	Nettogewicht	5.95Kg	6.85Kg
Elektrische Eigenschaften	Stromversorgung	100 ~ 260V 100 ~ 260V
	Leistungsaufnahme	42W	42W

Nome modello SMT-1721 SMT-1921
Area di vendita Su scala mondiale
Sistemi di trasmissione		Sistema NTSC/PAL
Schermo	Pollici 17" 19"
	Tipo di schermo SXGA	a-Si TFT-LCD
	Risoluzione (AxL) 1280	X 1024
	Luminosità (cd/m2) 300
	Contrasto 1000:1
	Tempo di risposta 5msec
	Angolo di visuale 80/80/80/80
	Area attiva	337.92mm(A) x 270.336mm(L)	376,32mm(A) x 301.056mm(L)
	Dimensione del pixel (mm)	0.264mm(A) x 0.264mm(L)	0,294mm(A) x 0,294mm(L)
Immagine	Sistema di scansione Progressiva
	Sistema di colore NTSC 3.58/PAL
	Modalità dello schermo 4:3
	Filtro 2D Comb	SI
	Riduzione dei disturbi	SI
	PIP	SI
	Blocco	SI
	Under Scan	SI
Video	Composito	ingresso a 2 canali, 1.0Vp-p, 75Ω con terminazione, uscita Loop Through, Tipo BNC
	S-Video	ingresso a 1 canale (Y/C), uscita Loop Through
	VGA	ingresso a 1 canale
Audio		Ingresso a 2 canali, Stereo da 2W, Tipo RCA
OSD	Lingua	11 Lingue (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/Jpn)
Supporto HAS	Sollevamento 0 ~ 100mm
	Inclinazione	-5° ~ 25°
	Rotazione	-165° ~ +165°
Dimensioni (LxPxA):	Nette	371mm x 220mm x 367.6mm (minime)	412mm x 398mm x 367.6mm (minime)
		371mm x 467,6mm x 367.6mm (massime)	412mm x 498mm x 367.6mm (massime)
Peso	Peso netto	5.95Kg	6.85Kg
Prestazioni Elettriche	Alimentazione	100 ~ 260V 100 ~ 260V
	Consumo di corrente	42W	42W

モデル名 SMT-1721 SMT-1921
販売地域全世界
放送システム NTSC/PALシステム
パネル	インチ 17"	19"
	明るさ(cd/m2 SX)	GA a-Si TFT-LCD
	解像度(HxV) 128	0 X 1024
	明るさ(cd/m2 300)
	コントラスト 1000:1
	応答時間 5msec
	視野角 80/80	0/80/80
	実表示領域	337.92 (H) x 270.336 (V)	376.32 (H) x 301.056 (V)
	ピクセルピッチ(mm)	0.264(H) x 0.264(V) 0.294	(H) x 0.294(V)
映像入力	スキャンシステム	プログレッシブ
	カラーシステム	NTSC 3.58/PAL
	画面モード 4:3
	2Dくし形フィルター	●
	ノイズリダクション	●
	同時画面	●
	静止	●
	アンダ-スキャン	●
映像	コンポジット	2ch入力、1.0V p-p、75Ω、ループスルーアウト、BNCタイプ
	S-映像	1ch入力(Y/C)、ループスルーアウト
	VGA	1chインプット
音声入力		2チャンネル入力、2Wステレオ、RCAタイプ
OSD	言語	言語 11言語 (英/仏/独/西/伊/露/瑞/葡/韓/中/日)
HASスタンド	リフト	0 ~ 100mm
	チルト	-5° ~ 25°
	スイベル	-165° ~ +165°
寸法 (WxDxH)	正味	371mm x 220mm x 367.6mm(最小)371mm x 220mm x 467.6mm(最大)	412mm x 220mm x 398mm(最小)412mm x 220mm x 498mm(最大)
重量	正味重量	5.95Kg	6.85Kg
電気的性能	電源	100 ~ 260V	100 ~ 260V
	消費電力	42W	42W

Nazwa modelu SMT-1721 SMT		-1921
Region sprzedaży Cały świat
System transmisji NTSC/PAL System
Ekran	Cale 17" 19"
	Rozdzielczość (HxV) 1280 X 1024
	Jasność(cd/m2) 300
	Kontrast 1000:1
	Czas reakcji 5 ms
	Kąt widzenia 80/80/80/80
	Aktywna powierzchnia ekranu	337.92mm(H) x 270.336mm(V)	376.32mm(H) x 301.056mm(V)
	Plamka (mm) 0.264mm(H) x 0.264mm(V) 0.294mm(H) x 0.294mm(V)
Obraz	System skanowania Progresywny
	System kolorów NTSC 3.58/PAL
	Typ ekranu 4:3
	Filtr grzebieniowy 2D	0
	Redukcja szumów	0
	PIP	0
	Pauza	0
	Podskanowanie 0
Wideo	Composite	Wejście 2-kanałowe, 1,0 Vp-p, końcówka 75Ω, pełna pętla, typ BNC
	S-Video	Wejście 1-kanałowe (Y/C), pełna pętla
	VGA	Wejście 1-kanałowe
Audio		Wejście 2-kanałowe, stereo 2 W, typ RCA
Menu ekranowe	Język	11 języków (Eng/Fre/Ger/Spa/Ita/Rus/Swe/Por/Kor/Chn/Jpn)
Podstawa HAS	Wysokość	0 ~ 100mm
	Nachylenie -5° ~ 25
	Obrót	-165° ~ +165°
Wymiary (szer. x gł. x wys.)	netto	371mm x 220mm x 367.6mm (Lowest)371mm x 220mm x 467.6mm (Hightest)	412mm x 220mm x 398mm (Lowest)412mm x 220mm x 498mm (Hightest)
Weight	Ciężar netto	5.95Kg	6.85Kg
Parametry elektryczne	Zasilanie	100 ~ 260V 100 ~ 260V
	Pobór mocy	42W	42W

Nome do Modelo SMT-1721 SMT-1921
Área de Vendas Internacional
Sistema de Difusão Sistema NTSC/PAL
Painel	Polegadas 17" 19"
	Tipo de Ecrã TFT-LCD SXGA a-Si
	Resolução (HxV) 1280 X 1024
	Brilho (cd/m2) 300:1
	Contraste 1000:1
	Tempo de Resposta 5mseg
	Grau do ângulo de visualização	80/80/80/80
	Área do Ecrã Activa 337,92mm (H) x270,336mm(V) 76,32mm(H) x301,056mm(V)
	Tamanho de pixels (mm) 0,264mm(H) x 0,264mm(V) 0,294mm(H) x 0,294mm(V)
Imagem	Sistema de Imagem	Progressivo
	Sistema de Cores	NTSC 3.58/PAL
	Modo de Tela 4:3	4:3
	Filtro Comb 2D	0
	Redução de Ruído	0
	PIP	0
	Fixar	0
	Imag. Margens	0
Vídeo	Composto	Entrada 2 polegadas, 1,0V p-p, 75V terminado,Ciclo de saída, Tipo BNC
	S-Vídeo	Entrada 1 polegada (Y/C), Ciclo de saída
	VGA	Entrada 1 polegada
Áudio		Entrada 2 canais, 2W estéreo, Tipo RCA
OSD	Idioma	11 Idiomas (Ing/Fra/Alem/Esp/Ita/Rus/Sue/Por/Cor/Che/Jap)
COM Suporte	Levantar	0 ~ 100mm
	Inclinar	-5° ~ 25°
	Girar	-165° ~ +165°
Dimensões (LxDxA)	Líquido	371mm x 220mm x 367,6mm(Mais baixo)371mm x 220mm x 467,6mm(Mais alto)	412mm x 220mm x 398mm(Mais baixo)412mm x 220mm x 498mm(Mais alto)
Peso	Peso Líquido	5.95Kg	6.85Kg
Desempenho Elétrico	Fonte de Alimentação	100 ~ 260V 100 ~ 260V
	Consumo de energia	42W	42W

Наименование модели SMT-1721		SMT-1921
Рынок сбыта По всему миру
Система телевещания		Система NTSC/PAL
Панель	Дюймы 17" 19"
	Тип дисплея SXGA	a-Si ЖКД TFT
	Разрешение (Гориз. Х Верт.)	1280 X 1024
	Яркость (кд/м2)	300
	Контраст	1000:1
	Время отклика	5 мсек
	Угол обзора	80/80/80/80
	Область активного дисплея	337,92 мм (гориз.) x 70,336 мм (верт.)	376,32 мм (гориз.) x 301,056 мм (верт.)
	Плотность пикселей (мм)	0,264 мм (гориз.) x 0,264 мм (верт.)	0,294 мм (гориз.) x 0,294 мм (верт.)
Изображение	Система развертки Прогрессивная
	Система цветности NTSC 3.58/PAL
	Формат экрана 4:3
	2D гребенчатый фильтр 0
	Уменьшение шума 0
	PIP 0
	Стоп-кадр 0
	Under Scan	0
Видеосигнал	Композитный	2-канальный вход, 1,0В п-п, нагрузка 75Ω, проходной выход, тип BNC
	S-Video	1-канальный вход (Y/C), проходной выход
	VGA	1-канальный вход
Аудиосигнал		2-канальный вход, стерео 2 Вт, тип RCA
Экранное меню	Язык	11 языков (Англ/Фр/Нем/Исп/Ит/Рус/Швед/Порт/Кор/Кит/Яп)
Подставка HAS	Подъем	0 ~ 100MM
	Наклон	-5° ~ 25°
	Поворот	-165° ~ +165°
Размеры (ШхГхВ)	Фактические	371 мм x 220 мм x 367,6 мм (наименьший)371 мм x 220 мм x 467,6 мм (наибольший)	412 мм x 220 мм x 398 мм (наименьший)412 мм x 220 мм x 498 мм (наибольший)
Вес	Вес нетто	5,95 кг	6,85 кг
Электрические характеристики	Электропитание	100 ~ 260 В	100 ~ 260 В
	Потребляемая мощность	42 Вт	42 Вт

型号名称 SMT-1721 SMT-1921
销售区域全球
广播系统 NTSC/PAL 系统
面板	英寸 17" 19"
	显示类型 SXGA a-Si TFT-LCD
	分辨率 (HxV) 1280 X 1024
	亮度 (cd/m2) 300
	对比度 1000:1
	响应时间 5毫秒
	观看角度 80/80/80/80
	有效显示区	337.92mm(水平)x70.336mm(垂直)	376.32mm(水平)x301.056mm(垂直)
	像素间距(mm)	0.264mm(水平)x0.264mm(垂直)	0.294mm(水平)x0.294mm(垂直)
画面	扫描制式渐进
	彩色制式	NTSC 3.58/PAL
	屏幕模式	4:3
	2D梳状滤波维数	0
	降噪	0
	画中画	0
	冻结	0
	扫描	0
视频	复合	2ch输入,1.0Vp-p,75Ω端接,循环回路输出,BNC类型
	S-Video	1ch输入(Y/C),循环回路输出
	VGA 1ch 输入
音频		频道输入,2W立体声,RCA类型
OSD	语言	种语言(英语/法语/德语/西班牙语/意大利语/俄语/瑞典语/葡萄牙语/韩语/汉语/日语)
HAS支架	升高高度	0~100mm
	倾斜角度	-5°~25°
	旋转角度	-165°~+165°
尺寸(宽x深x高)	净尺寸	371mm x 220mm x 367.6mm(最低)371mm x 220mm x 467.6mm(最高)	412mm x 220mm x 398mm(最低)412mm x 220mm x 498mm(最高)
重量	净重	5.95Kg	6.85Kg
电气性能	供电	100~260V	100~260V
	耗电	42W	42W

部件名称	有毒有害物质或元素
部件名称	铅(Pb)	汞(IIg)	镉(Cd)	六价铬( Cr⁶⁺ )	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路组件 x o	0 0 0 0
电缆组件 x o o	0 0 0
塑料和聚合物部件 o	0 0 0 0 0
金属部件 x o o	0 0 0
液晶屏 x x o o	0 0

Nombre del modelo SMT-1721 SMT-1921
Área de venta Todo el mundo
Sistema de radiodifusión		Sistema NTSC/PAL
Panel	Pulgadas 17" 19"
	Tipo de pantalla SXGA a-Si TFT-LCD
	Resolución (AnxAl) 1280 X 1024
	Brillo (cd/m2) 300
	Contraste 1000:1
	Tiempo de respuesta 5msec
	Ángulo de visualización 80/80/80/80
	Área de visualización activa	337.92mm(H) x 270.336mm(V)	376.32mm(H) x 301.056mm(V)
	Distancia entre píxels (mm)	0.264mm(H) x 0.264mm(V)	0.294mm(H) x 0.294mm(V)
Imagen	Sistema de exploración Progresivo
	Sistema de color NTSC 3.58/PAL
	Modo de pantalla 4:3
	Filtro D Comb	0
	Reducción de ruido	0
	PIP	0
	Congelar	0
	Subexploración	0
Vidéo	Compuesto	entrada canal, 1Vp-p, terminación 75Ω, salida de bucle, tipo BNC
	S-Vídeo	entrada 1 canal (Y/C), salida de bucle
	VGA	entrada de 1 canal
Audio		Entrada de 2 canales, estéreo 2W, tipo RCA
OSD	Idioma	11 idiomas (Ing/Fra/Ale/Esp/Ita/Rus/Sue/Por/Cor/Chi/Jap)
Soporte HAS	Alzado	0 ~ 100mm
	Giro	-5° ~ 25°
	Inclinación	-165° ~ +165°
Dimensiones (AnxFxAl)	Neto	371 mm x 220 mm x 367,6mm (mínimo)371 mm x x 467,6 mm (prueba alta)	412 mm x x 398 mm (mínimo)412 mm x x 498 mm (prueba alta)
Peso	Peso neto	5.95Kg	6.85Kg
Rendimiento eléctrico	Fuente de alimentación	100 ~ 260V 100 ~ 260V
	Consumo eléctrico	42W	42W

Modellnamn SMT-1721 SMT-1921
Försäljningsområde Hela världen
Sändningssystem NTSC/PAL
Panel	Inch 17" 19"
	Skärmtyp SXGA a-Si TFT-LCD
	Upplösning (HxV) 1280 x 1024
	Ljusstyrka (cd/m2) 300
	Kontrast 1000:1
	Responstid 5 m/sek
	Visningsvinkel 80/80/80/80
	Aktiv visningsyta	337,92 mm (H) x 270,336 mm (V)	376,32 mm (H) x 301,056 mm (V)
	Pixelhöjd (mm) 0,264 mm (H) x 0,264 mm (V)		376,32 mm (H) x301,056 mm (V)
Bild	Sökningssystem Progressivt
	Färgsystem NTSC 3.58/PAL
	Skärmläge 4:3
	2D-kamfilter	0
	Brusreducing	0
	BIB	0
	Frysning	0
	UnderSkannad	0
Video	Komposit	2-kanalsingång, 1.0V p-p, 75(terminerad, Loop Through-utgång, BNC-typ)
	S-Video	1-kanalsingång (Y/C), Loop Through-utgång
	VGA	1-kanalsingång
Ljud		2-kanalsingång, 2W-stereo, RCA-typ
OSD	språk	11 språk (Eng/Fra/Ty/Spa/Ita/Ry/Sve/Por/Kor/Kin/Jap)
HAS-stativ	Höjning	0 - 100 mm
	Lutning	-5° - 25°
	Vridning	-165° - +165°
Mätt (B x D x H)	Netto	371 mm x 220 mm x 367,6 mm (lägst)371 mm x 220 mm x 467,6 mm (högst)	412 mm x 220 mm x 398 mm (lägst)412 mm x 220 mm x 498 mm (högst)
Vikt	Nettovikt	5,95 kg	6,85 kg
Ström	Strömkälla	100 – 260 V	100 – 260 V
	Strömförbrukning	42 W	42 W

Model Adi SMT-1721 SMT-1921
Satis Sahasi Dünya Çapı
Yayın Sistemi NTSC/PAL Sistemi
Panel	Inç 17" 19"
	Çözünürlük (HxV) 1280	X 1024
	Parlaklık (cd/m2) 300
	Kontrast 1000:1
	Yanıt Süresi 5msec
	Açı Derecesini Görüntüleme	80/80/80/80
	Aktif Ekran Alanı	337.92mm(H) x 270.336mm(V)	376.32mm(H) x 301.056mm(V)
	Piksel Pitch(mm) 0.264mm(H) x 0.264mm(V) 0.294mm(H) x 0.294mm(V)
Resim	Tarama Sistemi Progresif
	Renk Sistemi NTSC	3.58/PAL
	Ekran Modu 4:3
	2D Comb Filitre	0
	Gürültü Azaltma	0
	PIP	0
	Dondurma	0
	Under Scan	0
Video	Bileşik	2ch input, 1.0Vp-p, 75Ω terminated, Loop Through out, BNC Type
	S-Video	1ch input(Y/C), Loop Through out
	VGA	1ch input
Ses		2Channel input, 2W Stereo, RCA Type
OSD	Dil	11 Dil (İng/Fra/Alm/İsp/İta/Rus/Swe/Por/Kor/Çin/ Jpn)
HAS Stand	Lift	0 ~ 100mm
	Tilt	-5° ~ 25°
	Swivel	-165° ~ +165°
Boyutlar (WxDxH)	Net	371 mm x 220mm x 367.6mm (En düşük)371 mm x 220mm x 467.6mm (En yüksek)	412mm x 220mm x 398mm (En düşük)412mm x 220mm x 498mm (En yüksek)
Ağırlık	Net Ağırlık	5.95Kg	6.85Kg
Elektrik Performansı	Güç Kaynağı	100 ~ 260V 100 ~ 260V
	Güç Tüketimi	42W	42W

SMT1721N - 音响条 SAMSUNG - 免费用户手册

常见问题 - SMT1721N SAMSUNG

用户关于以下问题的提问 SMT1721N SAMSUNG

用户手册 SMT1721N SAMSUNG

TFT-LCD 显示器

TFT-LCD 显示器

重要安全说明

图形符号说明

警告 - 为防止火灾或电击危险，请勿将本显示器暴露在雨中或潮湿环境中。

警告

用户-安装者注意事项

用户须知

IC 合规通知

警告

仅限美国加利福尼亚州

目录

开箱

查看控制面板

前视图

① 红外传感器

② 菜单

③ - (□ +

4 / 冻结/自动

5 ▶ / PIP

⑥ ENTER←/SOURCE

⑦ (电源) 开/关

⑧ 扬声器

后视图

左侧视图

遥控器

1 电源

② 数字按钮

③ ID重置

④ 音量 +、-

⑤ 静音

⑥ 欠扫描

7 菜单

8 确定

9 系统ID

10 PIP - 仅在VGA模式下可用

11 P.MODE - 在视频A/B、S-视频模式下可用

12 冻结 - 在视频A/B、S-视频模式下可用

13 自动 - 仅在VGA模式下可用

14 信号源

15 ▼▲/◀▶ 按钮

连接外部设备。

OSD 菜单配置

无信号显示

OSD 菜单选择

A. 输入菜单

▶ PIP 开启（仅 VGA 模式）

▶ PIP信号源选择（仅VGA模式）

▶ PIP尺寸选择（仅VGA模式）

▶ PIP 位置选择（仅 VGA 模式）

▶ PIP 关闭（仅 VGA 模式）

▶ 编辑名称

B. 图像菜单

■ 视频模式

▶ 自定义

视频模式：对比度、亮度、清晰度、颜色

▶ 自定义

VGA模式：对比度，亮度

▶ 色调

视频模式：冷色2，冷色1，标准，暖色1，暖色2

▶ 色调

■ VGA模式

▶ 图像锁定

▶ 位置（图像锁定）

▶ 自动调整

▶ 画中画图像：对比度，亮度，锐度，色彩

C. 声音菜单

▶ 模式：标准，音乐，电影，语音，自定义

▶ 自定义：低音，高音，平衡

D. 设置菜单

语言

▶ 透明度：高、中、低、不透明

▶ 系统ID：0~9

▶ 蓝屏：开、关

▶ 重置：图像、颜色 - 仅VGA模式

三星
