MANUALE UTENTE SMT1721N SAMSUNG
MONITOR TFT-LCD
SMT-1721 / SMT-1921
Guida per l'utente
MONITOR TFT-LCD
SMT-1721 / SMT-1921
ISTRUZIONI DI SICUREZZA IMPORTANTI
ATTENZIONE
RISCHIO DI SCOSSA
ELETTRICA NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO POSTERIORE. ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.
Spiegazione dei simboli grafici
Il simbolo del fulmine con freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di 'tensione pericolosa' non isolata all'interno del prodotto, che potrebbe essere di entità sufficiente a costituire un rischio di scosse elettriche per le persone.
Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.
Avvertenza - Per prevenire incendi o scosse elettriche, non esporre questo monitor a pioggia o umidità.
- Leggere le istruzioni: tutte le istruzioni di sicurezza e operative devono essere lette prima di utilizzare l'apparecchio.
- Conservare le istruzioni: le istruzioni di sicurezza e operative devono essere conservate per riferimento futuro.
- Attenersi agli avvisi: tutti gli avvisi sul monitor e nelle istruzioni operative devono essere rispettati.
- Seguire le istruzioni: tutte le istruzioni operative e per l'utente devono essere seguite.
- Pulizia: scollegare il monitor dalla presa a muro prima della pulizia. Non utilizzare detergenti liquidi o aerosol. Usare un panno umido per la pulizia. Eccezione: un monitor destinato a un servizio continuo e che per qualche motivo specifico, come la possibilità di perdita di un codice di autorizzazione per un convertitore CATV, non è destinato a essere scollegato dall'utente per la pulizia o per qualsiasi altro scopo, può escludere il riferimento allo scollegamento del monitor nella descrizione della pulizia altrimenti richiesta nel punto 5.
- Accessori: non utilizzare accessori non raccomandati da Samsung poiché potrebbero causare pericoli.
- Acqua e umidità: non utilizzare questo monitor vicino all'acqua, ad esempio vicino a una vasca da bagno, lavabo, lavello da cucina o lavanderia, in un seminterrato umido o vicino a una piscina e simili.
- Accessori: non posizionare questo monitor su un carrello, supporto, treppiede, staffa o tavolo instabile. Il monitor potrebbe cadere, causando gravi lesioni a un bambino o a un adulto e gravi danni all'apparecchio. Utilizzare solo con un carrello, supporto, treppiede, staffa o tavolo
raccomandato da Samsung o venduto con il monitor. Qualsiasi montaggio del monitor deve seguire le istruzioni di Samsung e deve utilizzare un accessorio di montaggio raccomandato da Samsung.
- Ventilazione: le fessure e le aperture nell'alloggiamento sono previste per la ventilazione e per garantire un funzionamento affidabile del monitor e proteggerlo dal surriscaldamento; queste aperture non devono mai essere bloccate posizionando il monitor su un letto, divano, tappeto o altra superficie simile. Questo monitor non deve mai essere posizionato vicino o sopra un radiatore o una fonte di calore. Questo monitor non deve essere collocato in un'installazione integrata come una libreria o un rack a meno che non sia prevista una ventilazione adeguata o non siano state seguite le istruzioni di Samsung.
- Installazione: non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
- Fonti di alimentazione: questo monitor deve essere alimentato solo con il tipo di fonte di alimentazione indicato sull'etichetta. Se non si è sicuri del tipo di alimentazione disponibile nel luogo di installazione, consultare il rivenditore Samsung o la società elettrica locale.
- Messa a terra o polarizzazione: per i monitor dotati di spina a tre fili con messa a terra (terzo pin). Questa spina si inserisce solo in una presa di corrente con messa a terra. Questa è una caratteristica di sicurezza. Se non si riesce a inserire la spina nella presa, contattare un elettricista per sostituire la presa obsoleta. Non vanificare lo scopo di sicurezza della spina con messa a terra.
- Cavo di alimentazione: i cavi di alimentazione devono essere instradati in modo che non vengano calpestati o schiacciati da oggetti appoggiati sopra o contro di essi, prestando particolare attenzione ai cavi alle prese, alle prese di corrente e al punto in cui escono dal monitor.
- Fulmini: Per una protezione aggiuntiva di questo monitor durante un temporale o quando viene lasciato incustodito e inutilizzato per lunghi periodi di tempo, scollegarlo dalla presa a muro e disconnettere il sistema via cavo. Ciò eviterà danni al monitor dovuti a fulmini e sovratensioni di rete.
- Sovraccarico: Non sovraccaricare prese a muro e prolunghe poiché ciò può comportare un rischio di incendio o scosse elettriche. 16. Ingresso di oggetti e liquidi: Non inserire mai oggetti di alcun tipo in questo monitor attraverso le aperture, poiché potrebbero toccare punti di tensione pericolosi o cortocircuitare parti, con conseguente rischio di incendio o scosse elettriche. Non versare mai liquidi di alcun tipo sul monitor.
- Assistenza: Non tentare di riparare questo monitor da soli, poiché l'apertura o la rimozione del coperchio può esporre a tensioni pericolose o altri rischi. Rivolgersi per qualsiasi intervento a personale di assistenza qualificato.
- Danni che richiedono assistenza: Scollegare questo monitor dalla presa a muro e rivolgersi a personale di assistenza qualificato nelle seguenti condizioni.
a. Quando il cavo di alimentazione o la spina sono danneggiati.
b. Se è stato versato liquido o sono caduti oggetti nel monitor.
c. Se il monitor è stato esposto a pioggia o acqua.
d. Se il monitor non funziona normalmente seguendo le istruzioni operative. Regolare solo i controlli coperti dalle istruzioni operative, poiché una regolazione impropria di altri controlli può causare danni e richiedere un intervento approfondito da parte di un tecnico qualificato per ripristinare il normale funzionamento del monitor.
e. Se il monitor è caduto o il cabinet è stato danneggiato.
f. Quando il monitor mostra un cambiamento evidente nelle prestazioni: ciò indica la necessità di assistenza.
- Parti di ricambio: Quando sono necessarie parti di ricambio, assicurarsi che il tecnico abbia utilizzato parti di ricambio specificate da Samsung o con le stesse caratteristiche delle parti originali.
Sostituzioni non autorizzate possono causare incendi, scosse elettriche o altri pericoli.
- Controllo di sicurezza: Al termine di qualsiasi intervento di assistenza o riparazione su questo monitor, chiedere al tecnico di eseguire controlli di sicurezza per determinare che il monitor sia in condizioni di funzionamento corrette.
Hg (in un cerchio) LAMPADA(E) ALL'INTERNO DI QUESTO PRODOTTO CONTENGONO MERCURIO E DEVONO ESSERE RICICLATE O SMALTITE SECONDO LE LEGGI LOCALI, STATALI O FEDERALI. Per dettagli vedere lamprecycle.org, eire.org, o chiamare 1-800-Samsung.
Avvertenza
Questa apparecchiatura è stata testata e risulta conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15 delle norme FCC e ICES-003 di Industry Canada.
Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose quando l'apparecchiatura è utilizzata in un ambiente commerciale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità al manuale di istruzioni, può causare interferenze dannose alle comunicazioni radio.
Il funzionamento di questa apparecchiatura in un'area residenziale può causare interferenze dannose, nel qual caso l'utente sarà tenuto a correggere l'interferenza a proprie spese.
Avvertenza per l'utente-installatore
La tua autorità a utilizzare questa apparecchiatura verificata FCC potrebbe essere annullata se apporti modifiche non espressamente approvate dalla parte responsabile della conformità alla Parte 15 delle norme FCC.
Modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'apparecchiatura.
NOTA: Questa apparecchiatura è stata testata e risulta conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15 delle norme FCC.
Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose quando l'apparecchiatura è utilizzata in un ambiente commerciale.
Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità al manuale di istruzioni, può causare interferenze dannose alle comunicazioni radio.
Il funzionamento di questa apparecchiatura in un'area residenziale può causare interferenze dannose, nel qual caso l'utente sarà tenuto a correggere l'interferenza a proprie spese.
Questo dispositivo è conforme alla Parte 15 delle norme FCC.
Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero causare un funzionamento indesiderato.
Modifiche o cambiamenti non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente di utilizzare l'apparecchiatura.
Se necessario, consultare il proprio rivenditore o un tecnico radio/TV esperto per ulteriori suggerimenti.
Potresti trovare utile il libretto intitolato "Come identificare e risolvere i problemi di interferenza radio/TV".
Questo libretto è stato preparato dalla Federal Communications Commission.
È disponibile presso la U.S. Government Printing Office,
Washington, DC 20402, Numero di catalogo 004-000-00345-4.
Avviso di conformità IC
Questo apparecchio digitale di Classe (A) soddisfa tutti i requisiti dei regolamenti canadesi sulle apparecchiature che causano interferenze.
Questo apparecchio digitale di Classe A è conforme alla norma canadese ICES-003.
Avvertenza
Questo è un prodotto di Classe A. In un ambiente domestico, questo prodotto può causare interferenze radio, nel qual caso l'utente potrebbe essere tenuto ad adottare misure adeguate.
SOLO CALIFORNIA USA
Questa avvertenza sul perclorato si applica solo alle celle a bottone al litio CR (biossido di manganese) primarie nel prodotto venduto o distribuito SOLO in California, USA.
*Materiale perclorato - potrebbe essere necessaria una manipolazione speciale,
Vedi www.dtsc.ca.gov/hazardouswaste/perchiorate."
Contenuti
Importanti istruzioni di sicurezza 2
Disimballaggio 5
Visualizzazione dei pannelli di controllo 5
Vista frontale....5
Vista posteriore e laterale sinistra....6
Telecomando 7
Collegamento a dispositivi esterni. 8
Configurazioni del menu OSD 9
Display senza segnale....9
Selezione del menu OSD....9
A. Menu Input....9
B. Menu Immagine.... 11
C. Menu Audio 14
D. Menu di configurazione 15
Specifiche.... 17

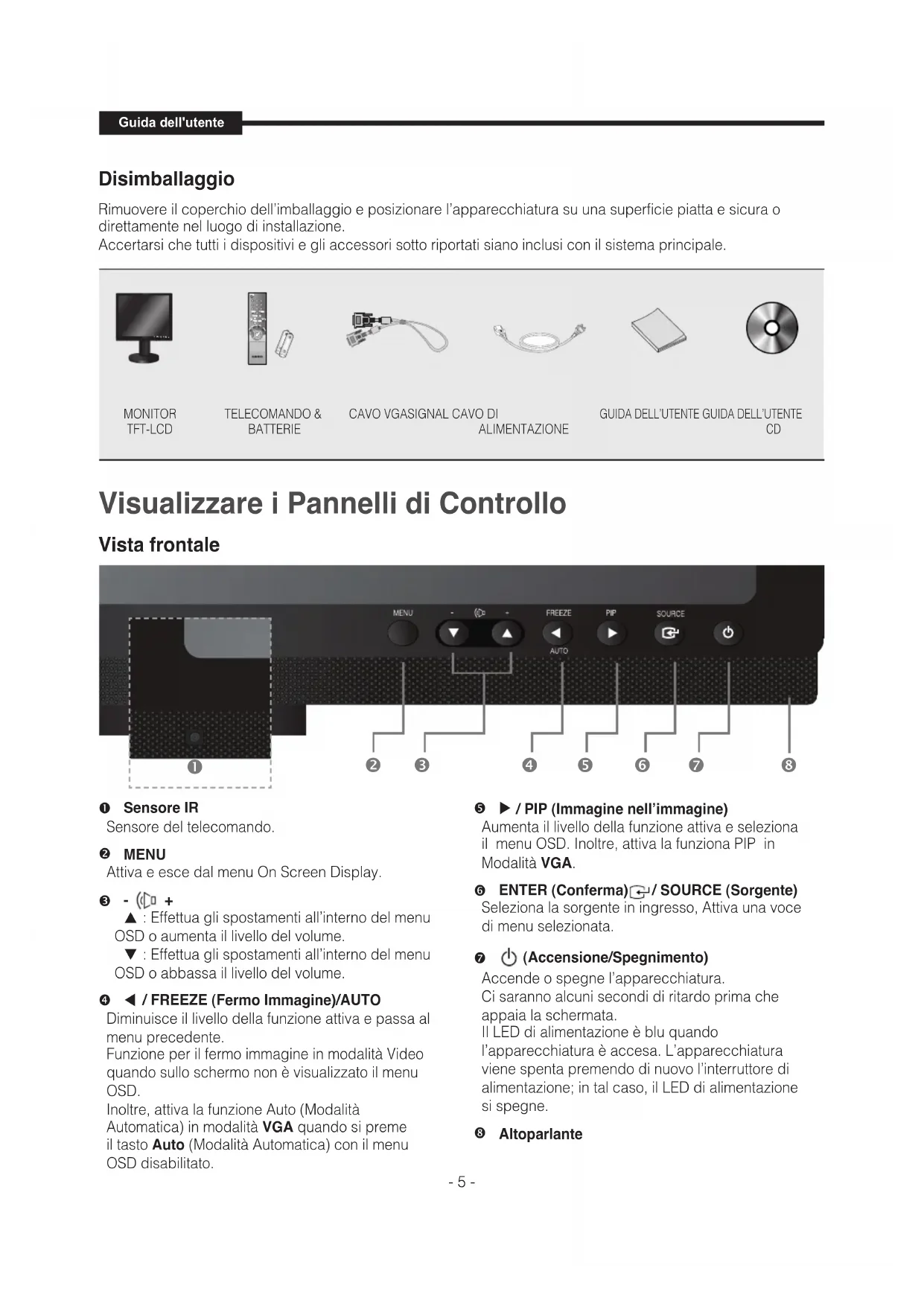

Disimballaggio
Rimuovere il coperchio dell'imballo e posizionare il prodotto su una superficie piana e sicura o nel luogo di installazione. Verificare che tutti i seguenti dispositivi e accessori siano inclusi con il sistema principale.
Visualizzazione dei pannelli di controllo
Vista frontale
① Sensore IR
Sensore del telecomando.
Attiva e disattiva il menu a schermo.
③ - (□ +
▲ : Sposta il menu OSD o aumenta il livello del volume. ▼ : Sposta il menu OSD o diminuisce il livello del volume.
4 / FREEZE/AUTO
Diminuisce il livello della funzione attiva e torna al menu precedente.
Funzione di immagine fissa in modalità video quando non è presente alcun menu OSD sullo schermo.
Attiva anche la funzione di regolazione automatica in modalità VGA quando si preme il pulsante Auto con il menu OSD disattivato.
5 ▶ / PIP
Aumenta il livello della funzione attiva e seleziona il menu OSD. Attiva anche la funzione PIP in modalità VGA.
⑥ ENTER←/SOURCE
Seleziona la sorgente di ingresso, attiva la voce di menu evidenziata.
⑦ (POWER) ON/OFF
Accende o spegne l'alimentazione.
Ci sarà un ritardo di alcuni secondi prima che l'immagine venga visualizzata.
Il LED di alimentazione si illumina di blu quando l'alimentazione è accesa. L'alimentazione viene spenta premendo nuovamente l'interruttore di alimentazione e il LED di alimentazione si spegne.
⑧ Altoparlante
Vista posteriore e laterale sinistra
Vista posteriore
① AC IN
Ingresso alimentazione CA.
② VIDEO-A IN
Ingresso segnale composito per VIDEO A.
③ VIDEO-A OUT
Uscita video in loop per VIDEO A.
④ VIDEO-B IN
Ingresso segnale composito per VIDEO B.
⑤ VIDEO-B OUT
Uscita video in loop per VIDEO B.
⑥ S-VIDEO IN
Ingresso segnale separato Y/C.
⑦ S-VIDEO OUT
Uscita in loop del segnale separato Y/C.
⑧ VGA
Ingresso segnale VGA
Vista laterale sinistra
⑨ AUDIO-B
Ingresso Audio-B: destro (ROSSO), sinistro (BIANCO)
10 INGRESSO AUDIO-A/S-VIDEO
Ingresso Audio-A (S-Video): Destro (ROSSO), Sinistro (BIANCO)
Telecomando
1 ALIMENTAZIONE
Accende o spegne l'apparecchio.
Ci sarà un ritardo di alcuni secondi prima che il display appaia.
Cambia l'ID SISTEMA per il telecomando. Con il pulsante ID SISTEMA premuto, inserire il NUMERO desiderato premendo il pulsante corrispondente (0\~9) per impostare l'ID del telecomando.
③ RESET ID
Reimposta 01 (valore predefinito) per l'ID del telecomando.
④ VOLUME +, -
Regola il volume audio.
⑤ MUTO
Premere per silenziare temporaneamente l'audio.
Visualizzato in basso a sinistra dello schermo.
Premere di nuovo il pulsante MUTO per annullare la funzione Muto. In alternativa, premere il pulsante - o + per annullare la funzione Muto.
6 UNDER SCAN
Visualizza l'intero segnale video sullo schermo.
Apre il menu a schermo e esce dalla schermata del menu o chiude la schermata di regolazione.
8 ENTER
Attiva una voce di menu evidenziata.
9 SYSTEM ID
Imposta il SYSTEM ID del telecomando.
Fare riferimento al pulsante Number.
10 PIP - Disponibile in modalità VGA
Premere il pulsante PIP per attivare/disattivare la schermata PIP.
11 P.MODE - Disponibile in modalità Video A/B, S-Video
Premere per selezionare una modalità immagine predefinita del monitor o per modificare l'atmosfera dell'immagine come richiesto. Quando si preme questo pulsante, la modalità corrente viene visualizzata al centro inferiore dello schermo.
Il monitor ha quattro impostazioni automatiche dell'immagine preimpostate in fabbrica. Premere di nuovo il pulsante per scorrere le modalità riconfigurate disponibili.
(Dinamico, Standard, Film, Personalizzato)
12 FREEZE - Disponibile in modalità Video A/B, S-Video
Premere il pulsante una volta per bloccare l'immagine. Premere di nuovo per sbloccarla.
13 AUTO - Disponibile solo in modalità VGA
Regola automaticamente la visualizzazione dello schermo.
14 SORGENTE
Premere il pulsante 'SOURCE' per cambiare la sorgente del segnale di ingresso.
Il cambio della sorgente è consentito solo su dispositivi esterni collegati al monitor in quel momento.
Sposta da una voce di menu all'altra orizzontalmente, verticalmente o regola i valori del menu selezionato.
Collegamento a dispositivi esterni.
Il prodotto può essere collegato a un dispositivo esterno come fotocamera, DVR, VCR, monitor esterno, ecc.
Display Nessun Segnale
Quando non c'è connessione agli ingressi VGA e Video, il display su schermo mostrerà questo messaggio.
- Premere il pulsante MENU per visualizzare il menu principale.
- Premere i pulsanti ▼/▲ e INVIO per selezionare il menu principale.
- Premere i pulsanti ▼/▲ e INVIO (o ▶) per selezionare il sottomenu.
- Premere ▼/▲ e INVIO (o ▶) per selezionare l'impostazione. (Oppure premere ◀/▶ per selezionare l'impostazione)
- Premere ripetutamente MENU o ◀ per uscire.
NOTA1: Premere MENU o ◀ per tornare alla schermata precedente.
NOTA2: Il display OSD scomparirà dopo 2 minuti se non viene premuto alcun pulsante.
Gli ingressi possono essere impostati su Video A, Video B, S-Video, modalità VGA.
- Premere MENU e INVIO.
- Premere INVIO o ▶ e poi ▼/▲ per selezionare il menu input.
- Premere INVIO o ▶ per salvare l'impostazione e uscire.
▶ PIP ON (solo modalità VGA)
Se non si seleziona l'ingresso VGA, questo menu non è disponibile.
- Premere MENU e INVIO.
- Premere ▼/▲ e INVIO per selezionare il menu PIP.
- Premere INVIO o ▶ per vedere il sottomenu.
- Premere ▼/▲ e INVIO per selezionare On.
- Premere ripetutamente il pulsante MENU o ◀ per uscire.
▶ Selezione sorgente PIP (solo modalità VGA)
Se non si è selezionato PIP On, questo menu non è disponibile.
- Premere i pulsanti MENU e ENTER.
- Premere i pulsanti ▼/▲ e ENTER per selezionare il menu PIP.
- Premere i pulsanti ▼/▲ e ENTER per selezionare la sorgente.
- Premere i pulsanti ▼/▲ e ENTER per selezionare la sorgente PIP desiderata.
- Premere ripetutamente il pulsante MENU o ◀ per uscire.
▶ Selezione dimensione PIP (solo modalità VGA)
Se non si è selezionato PIP On, questo menu non è disponibile.
- Premere i pulsanti MENU e ENTER.
- Premere i pulsanti ▼/▲ e ENTER per selezionare il menu PIP.
- Premere i pulsanti ▼/▲ e ENTER per selezionare la dimensione.
- Premere i pulsanti ▼/▲ e ENTER per selezionare l'impostazione. ( [QR] )
- Premere ripetutamente il pulsante MENU o ◀ per uscire.
▶ Selezione posizione PIP (solo modalità VGA)
Se non hai selezionato PIP On, questo menu non è disponibile.
- Premi il pulsante MENU e ENTER.
- Premi i pulsanti ▼/▲ e ENTER per selezionare il menu PIP.
- Premi i pulsanti ▼/▲ e ENTER per selezionare Posizione.
- Premi i pulsanti ▼/▲ e ENTER per selezionare l'impostazione. (
- Premi ripetutamente il pulsante MENU o ▶ per uscire.
▶ PIP OFF (solo modalità VGA)
Se non hai selezionato l'ingresso VGA, questo menu non è disponibile.
- Premi il pulsante MENU e ENTER.
- Premi i pulsanti ▼/▲ e ENTER per selezionare il menu PIP.
- Premi il pulsante ENTER o ▶ per vedere il sottomenu.
- Premi i pulsanti ▼/▲ e ENTER per selezionare Off.
- Premi ripetutamente il pulsante MENU o ◀ per uscire.
▶ Modifica nome
- Premere il pulsante MENU e ENTER.
- Premere i pulsanti ▼/▲ e ENTER per selezionare il menu Modifica.
- Premere i pulsanti ▼/▲ e ENTER per selezionare l'ingresso.
- Premere i pulsanti ▼/▲ e ENTER per selezionare il nome desiderato.
- Premere ripetutamente il pulsante MENU o ◀ per uscire.
■ Modalità video
▶ Modalità: Dinamico, Standard, Film, Personalizzato
- Premere i pulsanti MENU e ▼/▲ per selezionare il menu Immagine.
- Premere il pulsante ENTER o ▶ per selezionare il menu Modalità.
- Premere il pulsante ENTER o ▶.
- Premere i pulsanti ▼/▲ per selezionare la modalità desiderata. (Dinamico, Standard, Film, Personalizzato)
- Premere ripetutamente il pulsante MENU o ◀ per uscire.
▶ Personalizzato
Modalità video: Contrasto, Luminosità, Nitidezza, Colore
※ La funzione Tint è abilitata quando il segnale di ingresso è in modalità NTSC.
