Predstavljajte si možnosti Hvala, ker ste kupili Samsungov izdelek. Za prejem popolnejše storitve registrirajte svoj izdelek na spletni strani www.samsung.com/register

Uporabniški priročnik

televizorja, postavljenega na zvočnik Soundbar, po

povezavi Bluetooth in upravljanje zvoka.

HDMI HDMI istočasno oddaja video in avdio signale ter

predvaja čistejšo sliko.

Enota je opremljena tudi s funkcijo ARC, ki omogoča

poslušanje zvoka televizorja prek zvočnika Soundbar,

povezanega s kablom HDMI. Ta funkcija je na voljo samo,

če je naprava priključena na televizor, združljiv s funkcijo

Funkcija Surround Sound Expansion (Razširitev

prostorskega zvoka) poslušanju doda izkušnjo globine in

prostornosti. Tehnologijo razširjenega prostorskega

zvoka omogoča Sonic Emotion.

Brezžični nizkotonski zvočnik

Samsungov brezžični modul ne potrebuje kablov za

povezavo glavne enote z nizkotonskim zvočnikom.

Namesto tega se nizkotonski zvočnik priključi na majhen

brezžični modul, ki je povezan z glavo enoto.

Posebni zvočni način

Izbirate lahko med 5 različnimi načini zvočnega polja –

MUSIC / VOICE / SPORTS / CINEMA / SMART VOLUME / STANDARD (Izvorni Zvok) – odvisno od vrste

virov, v katerih želite uživati.

S priloženim daljinskim upravljalnikom lahko upravljate

različne funkcije s preprostim pritiskom na gumb.

Podpora funkcije Gostitelj USB Soundbar vsebuje funkcijo USB HOST, ki omogoča

priključitev in predvajanje glasbenih datotek iz zunanjih

pomnilniških naprav USB, kot so predvajalnik MP3,

bliskovni pomnilnik USB itd.

Soundbar lahko povežete prek povezave Bluetooth in

brez kabelske povezave!

LICENCA Izdelano z licenco podjetja Dolby Laboratories. Ime

"Dolby" in simbol dveh D-jev sta zaščiteni blagovni

znamki družbe Dolby Laboratories.

Patente za tehnologijo DTS najdete na http://patents.dts.

blagovne znamke družbe HDMI Licensing LLC v ZDA in

Vse pravice pridržane. Celotnega priročnika ali njegovih

delov ni dovoljeno razmnoževati ali kopirati brez

vnaprejšnjega pisnega dovoljenja podjetja Samsung

POZOR NEVARNOST ELEKTRIČNEGA UDARA. NE ODPIRAJTE.

Simbol označuje, da je v notranjosti enote prisotna nevarna napetost, ki lahko povzroči udar električnega toka.

Simbol vas opozarja na pomembna navodila za delovanje in vzdrževanje, ki so priložena enoti. OPOZORILO: Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara.

POZOR : ZA ZMANJŠANJE NEVARNOSTI ELEKTRIČNEGA UDARA VTIKAČ DO KONCA POTISNITE V VTIČNICO.

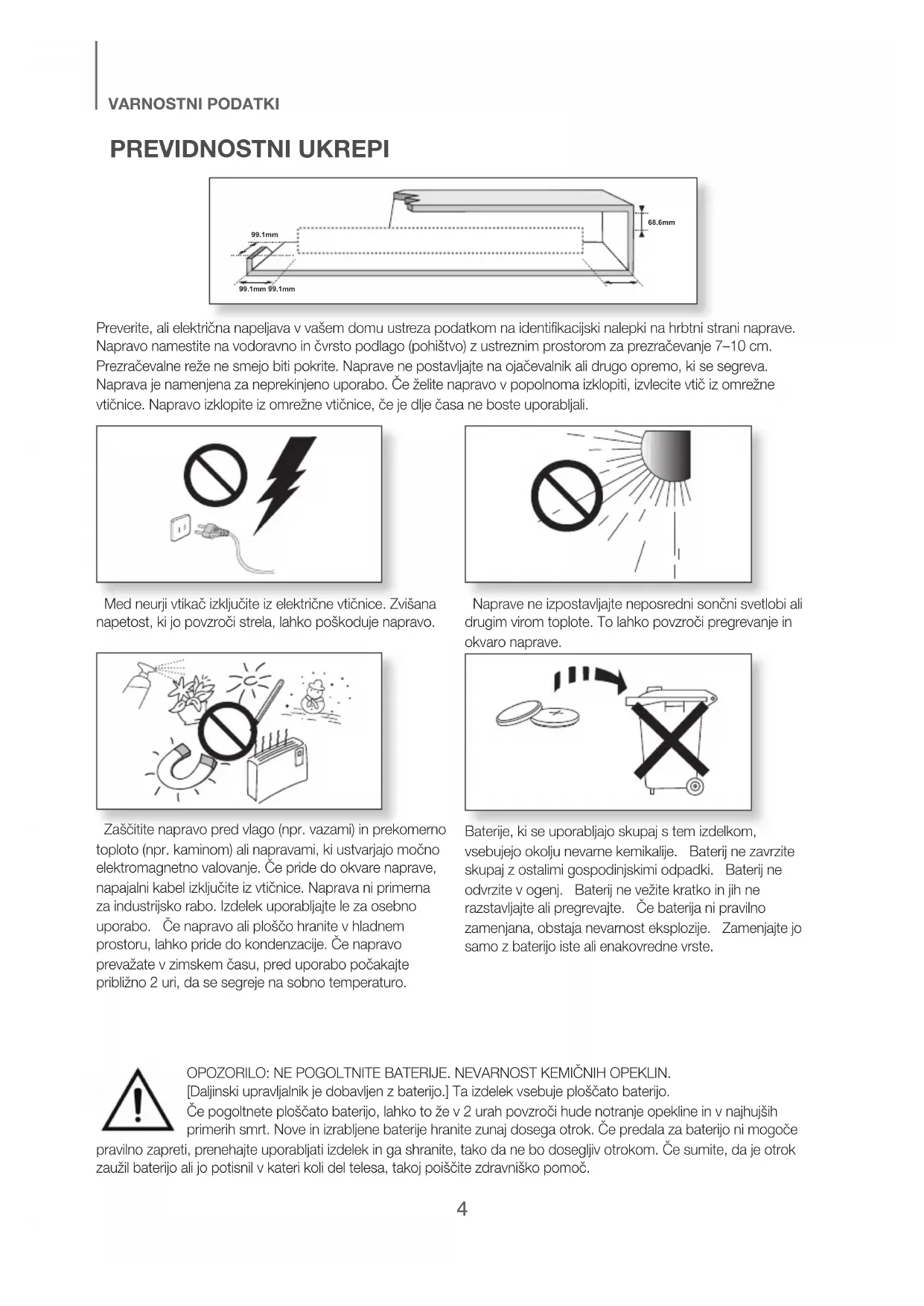

• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.

Naprava je namenjena za neprekinjeno uporabo. Če želite napravo v popolnoma izklopiti, izvlecite vtič iz omrežne

vtičnice. Napravo izklopite iz omrežne vtičnice, če je dlje časa ne boste uporabljali.

Med neurji vtikač izključite iz električne vtičnice. Zvišana

napetost, ki jo povzroči strela, lahko poškoduje napravo.

Zaščitite napravo pred vlago (npr. vazami) in prekomerno

toploto (npr. kaminom) ali napravami, ki ustvarjajo močno

elektromagnetno valovanje. Če pride do okvare naprave,

napajalni kabel izključite iz vtičnice. Naprava ni primerna

za industrijsko rabo. Izdelek uporabljajte le za osebno

uporabo. Če napravo ali ploščo hranite v hladnem

prostoru, lahko pride do kondenzacije. Če napravo

prevažate v zimskem času, pred uporabo počakajte

približno 2 uri, da se segreje na sobno temperaturo.

Naprave ne izpostavljajte neposredni sončni svetlobi ali

drugim virom toplote. To lahko povzroči pregrevanje in

Baterije, ki se uporabljajo skupaj s tem izdelkom,

vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite

skupaj z ostalimi gospodinjskimi odpadki. Baterij ne

odvrzite v ogenj. Baterij ne vežite kratko in jih ne

OPOZORILO: NE POGOLTNITE BATERIJE. NEVARNOST KEMIČNIH OPEKLIN.

[Daljinski upravljalnik je dobavljen z baterijo.] Ta izdelek vsebuje ploščato baterijo.

Če pogoltnete ploščato baterijo, lahko to že v 2 urah povzroči hude notranje opekline in v najhujših

primerih smrt. Nove in izrabljene baterije hranite zunaj dosega otrok. Če predala za baterijo ni mogoče

pravilno zapreti, prenehajte uporabljati izdelek in ga shranite, tako da ne bo dosegljiv otrokom. Če sumite, da je otrok

zaužil baterijo ali jo potisnil v kateri koli del telesa, takoj poiščite zdravniško pomoč.

6 Preden začnete z branjem uporabniškega

7 Zgornja/Sprednja plošča

8 Hrbtna/Spodnja plošča

9 DALJINSKI UPRAVLJALNIK

9 Gumbi in funkcije daljinskega

12 Namestitev TV-Mount

13 Namestitev na stojalo

14 Sestavljanje žične objemke

15 Priklop brezžičnega nizkotonskega

24 Posodobitev programske opreme

25 ODPRAVLJANJE TEŽAV

26 Tehnične lastnosti

● Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka. ● V naslednjih primerih vam lahko zaračunamo administrativne stroške: (a) če na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika); (b) če napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika). ● O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu. HW-H7500_H7501_SLV_20141113.indd 5HW-H7500_H7501_SLV_20141113.indd 5 2014-11-14  11:03:022014-11-14  11:03:026

ZAČETEK ZAČETEK PREDEN ZAČNETE Z BRANJEM UPORABNIŠKEGA PRIROČNIKA Pred branjem uporabniškega priročnika se seznanite z naslednjimi izrazi.

+ Ikone, ki so uporabljene v priročniku

Označuje primer, ko funkcija ne deluje ali so bile nastavitve preklicane.

Označuje nasvete in navodila, ki vam pomagajo pri uporabi funkcij.

+ Varnostni napotki in odpravljanje težav

1) Pred uporabo tega izdelka se seznanite z varnostnimi napotki. (Glejte stran 3.)

2) Če pride do težave, preverite poglavje Odpravljanje težav. (Glejte stran 25.)

KAJ VKLJUČUJE Preverite, ali ste prejeli spodaj navedeno dodatno opremo.

Podpornik za držalo :

Uporabniški Priročnik Montažni nosilec

● Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.

HW-H7500_H7501_SLV_20141113.indd 6HW-H7500_H7501_SLV_20141113.indd 6 2014-11-14  11:03:022014-11-14  11:03:027

SLV OPIS OPIS ZGORNJA/SPREDNJA PLOŠČA

(Za vklop/izklop) gumb Vklopi in izklopi Soundbar. VOL. - / + Upravlja stopnjo glasnosti. Na zaslonu na čelni plošči se prikaže numerična vrednost glasnosti. Prikaz Prikaže trenutni način. (Funkcijski) gumb Izbiranje med vhodi D.IN, AUX, HDMI, BT, TV in USB. ● Ko je enota vklopljena ter pritisnete gumb (Funkcijski) in ga držite dlje kot 3 sekunde, bo gumb deloval kot gumb (Izklop zvoka). Za preklic nastavitve gumba (Izklop zvoka) ponovno pritisnite in zadržite gumb (Funkcijski) za več kot 3 sekunde. ● Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.

● Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju. HW-H7500_H7501_SLV_20141113.indd 7HW-H7500_H7501_SLV_20141113.indd 7 2014-11-14  11:03:042014-11-14  11:03:048

OPIS HRBTNA/SPODNJA PLOŠČA AUX INOPTICAL INHDMI INHDMI OUT (TV)

Sem povežite naprave USB, kot

so MP3-predvajalniki, za

predvajanje datotek na napravah.

HDMI. Uporabite pri povezavi podprte zunanje naprave.

Povežite na digitalni (optični) izhod zunanje naprave.

AUX IN Ta vhod povežite z analognim izhodom zunanje naprave.

● Ko želite izključiti napajalni kabel napajalnika iz stenske vtičnice, primite za vtikač. Ne vlecite kabla.

● Te naprave in drugih delov ne priključite v električno vtičnico, dokler niste vseh naprav povezali med seboj.

HW-H7500_H7501_SLV_20141113.indd 8HW-H7500_H7501_SLV_20141113.indd 8 2014-11-14  11:03:102014-11-14  11:03:109

SLV DALJINSKI UPRAVLJALNIK DALJINSKI UPRAVLJALNIK GUMBI IN FUNKCIJE DALJINSKEGA UPRAVLJALNIKA Anynet+Pritisnite gumb Anynet+, da vklopite ali izklopite funkcijo Anynet+.(Auto Power Link : Privzeto OFF, Anynet+ ON, Power Link OFF ali Anynet+ OFF, Power Link ON ). Funkcija Anynet+ omogoča upravljanje zvočnika Soundbar z daljinskim upravljalnikom Samsungovega televizorja, združljivega s funkcijo Anynet+. Zvočnik Soundbar in televizor morata biti povezana s HDMI-kablom.* Auto Power LinkSinhronizira zvočnik Soundbar s povezanim optičnim virom prek optičnega priključka, tako da se samodejno vklopi, ko vklopite televizor.(Glejte stran 24.)Ponavljanje

Funkcijo Ponavljanje lahko nastavite med predvajanjem glasbe iz naprave USB. REPEAT OFF : Preklic ponovnega predvajanja. REPEAT FILE : Ponavljanje predvajanja posnetka. REPEAT ALL : Ponavljanje predvajanja vseh posnetkov. REPEAT RANDOM : Predvajanje skladb v naključnem zaporedju. (Ponovi se lahko tudi že predvajana skladba.)Izklop zvoka S tem gumbom lahko popolnoma utišate zvok z enim samim pritiskom.Ponovno pritisnite gumb, ko želite vklopiti zvok na prejšnji stopnji glasnosti. SOURCE Pritisnite, da bi izbrali vir, povezan z zvočnikom Soundbar. Preskok Naprej Če je v napravi USB, iz katere predvajate, več kot ena datoteka, se ob pritisku na gumb $ izbere naslednja datoteka. AUDIO SYNC Če je Soundbar povezan z digitalnim televizorjem in video ni usklajen z zvokom, pritisnite gumb AUDIO SYNC, da zvok uskladite z videom. Čas zakasnitve zvoka lahko z gumboma #,$ nastavite med 0 ms in 300 ms. V načinu USB, TV ali BT funkcija Audio Sync (Sinhronizacija zvoka) morda ne bo delovala. HW-H7500_H7501_SLV_20141113.indd 9HW-H7500_H7501_SLV_20141113.indd 9 2014-11-14  11:03:142014-11-14  11:03:1410

DALJINSKI UPRAVLJALNIK Bluetooth POWER Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, da vklopite

ali izklopite funkcijo Bluetooth POWER On.

Podrobnejše informacije so na voljo na straneh 20 in 22.

Surr.Sound (Razširitev prostorskega zvoka)

Funkcija Surr.Sound zvoku doda globino in prostorskost.

Z zaporednim pritiskanjem gumba Surr.Sound lahko izberete nastavitve

nastavite glasnost visokih in nizkih tonov ter nizkotonskega zvočnika v

območju od -6 do +6.

Pritisnite in zadržite gumb EQUALIZER WOOFER za približno 5 sekund,

da prilagodite zvok za vsak frekvenčni pas. Izberete lahko 150 Hz, 300 Hz,

600 Hz, 1.2 KHz, 2,5 KHz, 5 KHz, 10 KHz in SW. Za vsako možnost lahko

izberete nastavitev med -6 in +6.

● Če prilagodite TREBLE, BASS ali SW, to vpliva na 10 KHz, 150 Hz in

SOUND EFFECT Izbirate lahko med 5 različnimi načini zvočnega polja – MUSIC, VOICE,

SPORTS, CINEMA, SMART VOLUME, in STANDARD – odvisno od

vrste vsebine, ki jo predvajate.

Če je v napravi, iz katere predvajate, več kot ena datoteka, se ob pritisku na

HW-H7500_H7501_SLV_20141113.indd 10HW-H7500_H7501_SLV_20141113.indd 10 2014-11-14  11:03:142014-11-14  11:03:1411

● Soundbar je zaščiteno ime družbe Samsung.

zasukajte pokrov baterije

daljinskega upravljalnika v levo,

da pokrov odstranite, kot je

prikazano na zgornji sliki.

in poravnajte oznaki 'O', kot je

3. Z ustreznim kovancem

daljinskega upravljalnika v

HW-H7500_H7501_SLV_20141113.indd 11HW-H7500_H7501_SLV_20141113.indd 11 2014-11-14  11:03:152014-11-14  11:03:1512

NAMESTITEV NAMESTITEV ● Ta model ustreza ukrivljenim modelov televizorjev Samsung serij HU7, 8, 9 letnika 2014 (razen modela HU7100). Podrobnejše informacije o podprtih modelih najdete na Samsungovi spletni strani. NAMESTITEV TV-MOUNT Namestitev na Samsungov televizor, ki to podpira in je nameščen na zidu.NI priporočeno za namestitev ukrivljenih televizorjev z diagonalo 78" ali več. 

● Namestitev z montažo na televizor je namenjena samo za združljive televizorje Samsung in zahteva, da odstranite stojalo televizorja. Če odstranite stojalo televizorja in ga nadomestite z zvočnikom Curved Soundbar, nato pa postavite televizor na ravno površino, se televizor lahko prevrne. ● Na zvočnik Soundbar, ki je nameščen na televizor, ne odlagajte drugih predmetov.AUX IN OPTI C AL INHDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Postavite zvočnik Soundbar, kot je prikazano na sliki, in poskrbite, da se noben gumb ne dotika površine, kjer stoji.

AU X I N OPTIC AL IN H DMI INHDMI OUT (

TV) 2. Če je Noga nosilca nameščena, jo odstranite, da boste lahko namestili nosilec za namestitev na televizor. 3. Privijte štiri Pritrdilne vijake 1 in štiri Pritrdilne vijake 2 v štiri luknje na zvočniku Soundbar, kot je prikazano na ilustraciji. TV 4. Postavite televizor z zaslonom navzdol na ukrivljeno embalažno peno, ki je bila priložena. ● Ne postavljajte televizorja z zaslonom navzdol na ravno površino. To lahko povzroči razpoke na zaslonu.5. Po potrebi odstranite stojalo televizorja in nato vstavite vodilo nosilca v vdolbine na dnu televizorja. Luknje na Montažnem nosilcu poravnajte z luknjami na televizorju. HW-H7500_H7501_SLV_20141113.indd 12HW-H7500_H7501_SLV_20141113.indd 12 2014-11-14  11:03:152014-11-14  11:03:1513

in ga ne izpostavljajte prevelikemu pritisku ali

nenadnim udarcem. HDMI OUT (TV) Podstavek zvočnika Soundbar

Podstavek televizorja s pritrjenim Montažnim nosilcem

8. Ko je televizor nameščen na zid, sredino zvočnika

Soundbar poravnajte z Montažnim nosilcem na

spodnjem delu televizorja, nato pa zvočnik Soundbar

do konca potisnite na Montažni nosilec, kot je

9. Pritrdilo za držalo pritrdite na zvočnik Soundbar,

nato pa ga z roko zavrtite v desno, da pritrdite

zvočnik Soundbar na Montažni nosilec.

10. Namestitev na televizor je končana.

NAMESTITEV NA STOJALO Način 1: Namestitev na stojalo s televizorjem

Samsung, ki podpira zvočnik Soundbar.

televizorja in ga potisnite na stojalo, kolikor gre, kot je

prikazano na sliki. Pazite, da ne prevrnete televizorja.

Način 2: Če zvočnik Soundbar uporabljate kot

 AUX INOPTICAL INHDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV)

1. Postavite zvočnik Soundbar, kot je prikazano na sliki,

držalo, kot je prikazano na ilustraciji.

sprednji strani televizorja.

Namestitev zvočnika Soundbar na ustrezno

 AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Zvočnik Soundbar položite tako, da se gumbi ne

dotikajo podlage, kot je prikazano na ilustraciji.

2. Nogo nosilca in Pritrdilna vijaka 2 pritrdite v luknje

na zvočniku Soundbar, kot je prikazano na ilustraciji.

predmetov in ne stopajte nanjo.

Pritrdite žično objemko na enoto, kot je prikazano, nato

napeljite kable skoznjo, da bodo lepo urejeni.

HW-H7500_H7501_SLV_20141124.indd 14HW-H7500_H7501_SLV_20141124.indd 14 2014-11-24  5:17:552014-11-24  5:17:5515

SLV PRIKLJUČKI PRIKLJUČKI PRIKLOP BREZŽIČNEGA NIZKOTONSKEGA ZVOČNIKA ID za povezovanje nizkotonskega zvočnika je tovarniško nastavljen, zato bi se morala glavna enota in nizkotonski zvočnik samodejno povezati (brezžično), ko ju vklopite. Če indikator Link ( ) ne sveti, ko sta glavna enota in nizkotonski zvočnik vključena, nastavite ID, kot je navedeno spodaj.ID SETID SET1. Napajalna kabla glavne enote in nizkotonskega zvočnika vključite v električno vtičnico za izmenični tok.2. Na zadnji strani nizkotonskega zvočnika z majhnim koničastim predmetom pritisnite in držite gumb ID SET sekunde.• Indikator STANDBY ugasne in indikator LINK (modra lučka LED) hitro utripa.3. Ko je glavna enota izklopljena (v načinu STANDBY), za 5 sekund pritisnite gumb (Izklop zvoka) na daljinskem upravljalniku.4. Na zaslonu zvočnika Soundbar se prikaže sporočilo ID SET.5. Za dokončanje povezave vklopite glavno enoto, medtem ko utripa modra lučka LED na nizkotonskem zvočniku.• Povezava med glavno enoto in nizkotonskim zvočnikom bi morala biti vzpostavljena.• Indikator povezave (modra lučka LED) na nizkotonskem zvočniku mora svetiti.• Če indikator Link ne sveti modro, vzpostavljanje povezave ni uspelo. Izklopite glavno enoto in ponovite postopek od 2. koraka naprej.• Zvok brezžičnega nizkotonskega zvočnika bo boljši, če izberete zvočni učinek. (Glejte 10 stran.) ● Pred premikanjem ali nameščanjem izdelka izklopite napajanje in napajalni kabel izključite iz električne vtičnice. ● Če je glavna enota izklopljena, bo brezžični nizkotonski zvočnik v stanju pripravljenosti in lučka LED STANDBY na zgornji strani bo zasvetila po 30-sekundnem utripanju lučke za povezavo (modra lučka LED). ● Če v bližini zvočnika Soundbar uporabljate drugo napravo, ki deluje na isti frekvenci (2,4 GHz), bodo v predvajanem zvoku morda motnje. ● Domet radijskih valov je približno 10 m in je odvisen od okolja, v katerem napravo uporabljate. Če je med glavno enoto in brezžičnim sprejemnim modulom zid iz armiranega betona ali kovinski zid, sistem morda ne bo deloval, ker radijski valovi ne potujejo skozi kovine. ● Če glavna enota ne vzpostavi brezžične povezave, opravite korake od 1 do 5 v levem stolpcu, da ponovno vzpostavite povezavo med glavno enoto in brezžičnim nizkotonskim zvočnikom. ● Brezžični nizkotonski zvočnik ima vgrajeno brezžično sprejemno anteno. Naprave ne izpostavljajte vodi in vlagi. ● Predvajani zvok bo najbolj kakovosten, če umaknete vse ovire v bližini brezžičnega nizkotonskega zvočnika. HW-H7500_H7501_SLV_20141113.indd 15HW-H7500_H7501_SLV_20141113.indd 15 2014-11-14  11:03:302014-11-14  11:03:3016

PRIKLJUČKI POVEZAVA ZUNANJE NAPRAV E S KABLOM HDMI HDMI je standardni digitalni vmesnik za povezavo z napravami, kot so televizor, projektor, DVD-predvajalnik,

predvajalnik plošč Blu-ray, satelitski digitalni sprejemnik itd.

Ker HDMI prenaša digitalni signal najvišje kakovosti, lahko uživate v čudoviti sliki in zvoku, kot sta bila izvirno posneta.

AUX INOPTICAL INHDMI INHDMI OUT HDMI OUT (TV)HDMI IN HDMI OUT HDMI IN HDMI OUT (TV)

HDMI IN Priključite kabel HDMI (ni priložen) iz vhodnega priključka

HDMI IN na zadnji strani izdelka na izhodni priključek

HDMI OUT na digitalni napravi.

Priključite kabel HDMI (ni priložen) iz izhodnega priključka

HDMI OUT (TV) na zadnji strani izdelka na vhodni

piključek HDMI IN vašega televizorja.

● HDMI je vmesnik, ki omogoča digitalni

prenos video in avdio podatkov prek enega

● Priporočamo vam, da po možnosti uporabite

brezžični kabel HDMI. Če uporabite žično

povezavo HDMI, izberite kabel s premerom

Funkcija ARC omogoča oddajanje digitalnega zvoka

prek izhodnega priključka HDMI OUT (ARC).

Omogočite jo lahko samo, če je na televizor, ki podpira

funkcijo ARC, priklopljen zvočnik Soundbar.

● Funkcija Anynet+ mora biti vklopljena.

● Ta funkcija ni na voljo, če kabel HDMI ne

podpira funkcije ARC.

HW-H7500_H7501_SLV_20141113.indd 16HW-H7500_H7501_SLV_20141113.indd 16 2014-11-14  11:03:302014-11-14  11:03:3017

ali Avdio Kabel Optični Kabel (ni priložen) BD/DVD predvajalnik/Satelitski digitalni sprejemnik/Igralna konzola AUX IN Vhod AUX IN (avdio) glavne enote povežite z izhodom AUDIO OUT televizorja ali zvočnega vira.Funkcijo nastavite na AUX. ali,

Optični digitalni vhod

Naprava se samodejno izklopi v naslednjih okoliščinah:

- Če 25 minut ni zvočnega signala.

- Če kabel AUX ni priključen 25 minut.

- Če 8 ur ne pritisnete nobene TIPKE, ko je

priključen kabel AUX. (Funkcijo Auto Power

Down lahko izklopite samo v tem primeru.)

Če želite funkcijo Auto Power Down izklopiti, ko ste v

načinu AUX, pritisnite in za 5 sekund pridržite gumb

Funkcija ARC (Audio Return Channel) povratni zvočni kanal) omogoča oddajanje digitalnega zvoka prek izhodnega

priključka HDMI OUT (ARC).

1. Televizor, ki podpira funkcijo ARC, na zvočnik Soundbar priključite s kablom HDMI.

2. Vklopite televizor, nato pa še funkcijo Anynet+ zvočnika Soundbar.

(Funkcijski) na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in

izberite način D.IN.19

● Funkcija ARC morda ne bo pravilno delovala, če je kabel HDMI ne podpira.

● Če želite funkcijo ARC izklopiti, izklopite funkcijo Anynet+.

BLUETOOTH Soundbar lahko povežete prek povezave Bluetooth in glasbo z visokokakovostnim stereo zvokom poslušate brez

+ Povezovanje naprave Soundbar z napravo Bluetooth

Preverite, ali naprava Bluetooth podpira funkcijo stereo slušalk, združljivih s povezavo Bluetooth.

• Na sprednjem zaslonu zvočnika Soundbar se prikaže BT READY.

2. Izberite meni Bluetooth na napravi Bluetooth, ki jo želite povezati. (Glejte uporabniški priročnik naprave Bluetooth.)

3. Izberite meni stereo slušalk na napravi Bluetooth.

• Prikazal se bo seznam najdenih naprav.

4. S seznama izberite "[Samsung] Soundbar".

• Ko zvočnik Soundbar povežete z napravo Bluetooth, se bo na sprednjem zaslonu prikazalo [Ime naprave

• Ime naprave je lahko prikazano samo v angleščini. Če ime ni v angleščini, bo prikazan podčrtaj " _ ".

• Če seznanitev med napravo Bluetooth in sistemom Soundbar ni bila uspešna, izbrišite napravo "[Samsung]

Soundbar", ki jo je zaznala naprava Bluetooth, in znova poskusite najti napravo Soundbar.

5. Predvajajte glasbo na povezani napravi.

• Prek sistema Soundbar lahko poslušate glasbo, ki se predvaja na povezani napravi Bluetooth.

Bluetooth, ki podpirajo AVRCP.

● Povezavo lahko hkrati vzpostavite s samo eno napravo Bluetooth.

HW-H7500_H7501_SLV_20141113.indd 19HW-H7500_H7501_SLV_20141113.indd 19 2014-11-14  11:03:322014-11-14  11:03:3220

● Zvočnik Soundbar v naslednjih okoliščinah morda ne bo pravilno poiskal naprav Bluetooth ali se povezal z

- Če je v bližini naprave Soundbar močno električno polje;

- Če se več naprav Bluetooth hkrati seznanja z napravo Soundbar.

- Če je naprava Bluetooth izklopljena, ni nameščena ali je pokvarjena.

- Upoštevajte, da naprave, kot so mikrovalovne pečice, brezžični pretvorniki LAN, fluorescentne luči in

plinski štedilniki uporabljajo enak frekvenčni obseg kot naprava Bluetooth, zaradi česar lahko pride do

● Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

● Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).

Ko je funkcija Bluetooth POWER On vklopljena in Soundbar izklopljen, se ta vklopi, če se že seznanjena naprava skuša

1. Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, ko je zvočnik Soundbar vklopljen.

2. Na zaslonu zvočnika Soundbar se prikaže BLUETOOTH POWER ON.

● Funkcija je na voljo samo, če je zvočnik Soundbar naveden na seznamu združenih naprav naprave

Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.)

● Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, če bo na nadzorni

plošči zvočnika Soundbar prikazano BT READY.

● V načinu TV SoundConnect zvočnika Soundbar ni mogoče združiti z drugo napravo Bluetooth.

+ Prekinitev povezave med napravo Bluetooth in napravo Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku

+ Prekinitev povezave med napravo Soundbar in napravo Bluetooth

načina BT v drugi način ali izključite zvočnik Soundbar.

(Čas za prekinitev povezave je odvisen od naprave Bluetooth.)

● V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in

napravo Bluetooth večja od 5 m.

● Naprava Soundbar se po 25 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s

brezžično povezavo kratkega dosega.

● Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če:

- Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar.

- Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;

- Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer

medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij.

● Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi.

● Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave.

Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.

● Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.

● Povezava Bluetooth deluje samo, če je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava

samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata.

● Ta brezžična naprava lahko med delovanjem povzroči električne motnje.

TV SOUNDCONNECT Zvok iz televizorja lahko poslušate prek zvočnika Soundbar, povezanega s Samsungovim televizorjem, ki podpira

funkcijo TV SoundConnect.

+ Povezovanje televizorja z zvočnikom Soundbar

1. Vklopite televizor in zvočnik Soundbar.

• Na zavihku "Zvok" izberite Nastavitve zvočnikov.

3. Na televizorju se bo prikazalo sporočilo z vprašanjem, ali želite omogočiti funkcijo TV SoundConnect. Na zaslonu

televizorja je prikazano tudi "[Samsung] Soundbar".

4. Izberite <Da>, da zaključite povezovanje televizorja in zvočnika Soundbar prek daljinskega upravljalnika.

na daljinskem upravljalniku in ga

● Funkcijo TV SoundConnect (SoundShare) podpirajo nekateri Samsungovi televizorji, izdani po letu 2012.

(Podrobnosti najdete v priročniku televizorja.)

● Če je vaš Samsungov televizor izdan pred letom 2014, preverite nastavitveni meni SoundShare.

Če je razdalja med televizorjem in zvočnikom Soundbar večja od 5 m, povezava morda ne bo stabilna ali pa

se bo zvok prekinjal. Če se to zgodi, premaknite televizor ali zvočnik Soundbar tako, da bosta znotraj

območja delovanja, in nato znova vzpostavite povezavo TV SoundConnect.

● Delovni razpon funkcije TV SoundConnect:

- Priporočeni razpon združevanja: Največ 50 cm

- Priporočeno območje delovanja: Največ 5 m

● Z gumbi Predvajanje/pavza, Naprej in Nazaj na zvočniku Soundbar ali njegovim daljinskim upravljalnikom ni

mogoče upravljati televizorja.

+ Uporaba funkcije Bluetooth POWER On

Funkcija Bluetooth POWER On je na voljo, če je zvočnik Soundbar uspešno povezan s televizorjem, ki podpira

povezavo Bluetooth, in je slednja nastavljena s funkcijo TV SoundConnect. Če je možnost Bluetooth POWER On

vklopljena, se zvočnik Soundbar vklopi oziroma izklopi vsakič, ko vklopite/izklopite televizor.

1. Povezavo med zvočnikom Soundbar in televizorjem vzpostavite s funkcijo TV SoundConnect.

2. Pritisnite gumba Bluetooth POWER na zvočniku Soundbar in daljinskem upravljalniku. Na zaslonu zvočnika

Soundbar se prikaže BLUETOOTH POWER ON.

• BLUETOOTH POWER ON : Soundbar se samodejno vklopi in izklopi ob vklopu oziroma izklopu televizorja.

● To funkcijo podpirajo samo nekateri modeli televizorjev Samsung, ki so se začeli prodajati leta 2013.

HW-H7500_H7501_SLV_20141113.indd 22HW-H7500_H7501_SLV_20141113.indd 22 2014-11-14  11:03:332014-11-14  11:03:3323

SLV FUNKCIJE USB Z zvočnikom Soundbar lahko predvajate glasbene datoteke, shranjene v pomnilniških napravah USB.

(Funkcijski) na zgodnji plošči

• Povezava med zvočnikom Soundbar in napravo

USB je vzpostavljena.

• Če več kot 25 minut ne priključite nobene

naprave USB, se sistem izklopi (Samodejni

+ Pred priključitvijo naprave USB Upoštevajte naslednje:

● Če ime mape v napravi USB vsebuje več kot 10

znakov, se ime ne prikaže na zaslonu zvočnika

● Ta izdelek morda ni združljiv z določenimi vrstami

pomnilniških medijev USB.

● Podprta sta datotečna sistema FAT16 in FAT32.

- Datotečni sistem NTFS ni podprt.

● Napravo USB priključite neposredno v vrata USB

izdelka. V nasprotnem primeru lahko pride do težav z

združljivostjo naprave USB.

● Z napravo ne uporabljajte večrežnega čitalnika kartic

za priključitev več pomnilniških naprav. To lahko

privede do nepravilnega delovanja.

● Glasbenih datotek (MP3, WMA) s komercialnih

spletnih mest, ki so zaščitene z upravljanjem digitalnih

pravic (DRM), ni mogoče predvajati.

● Zunanji trdi diski niso podprti.

● Mobilni telefoni niso podprti.

● Seznam združljivosti:

● Če je v napravi USB shranjenih preveč map in

datotek, lahko branje traja nekaj časa.

HW-H7500_H7501_SLV_20141113.indd 23HW-H7500_H7501_SLV_20141113.indd 23 2014-11-14  11:03:332014-11-14  11:03:3324

Družba Samsung lahko v prihodnosti pripravi

posodobitve za vdelano programsko opremo

brezžičnega zvočnika Soundbar.

Če je posodobitev na voljo, lahko vdelano programsko

opremo posodobite, tako da v vrata USB zvočnika

Soundbar priključite pomnilnik USB s posodobitvijo

vdelane programske opreme.

Če je datotek za posodobitev več, morate v napravo

USB naložiti vsako posebej in posodobitev izvesti

postopoma, z vsako datoteko posebej.

Za več informacij o prenosu datotek za posodobitev

obiščite spletno stran Samsung.com ali se obrnite na

Samsungov klicni center.

● Vstavite napravo USB s posodobitvijo

zvočnika Soundbar morda ne bo pravilno

delovalo, če so v pomnilniku USB shranjene

zvočne datoteke, ki jih izdelek podpira.

● Ne izklopite napajanja in ne odstranite

pomnilnika USB, dokler se posodabljanje ne

konča. Glavna enota se bo po koncu

posodobitve vdelane programske opreme

samodejno izklopila.

● Po posodobitvi so vse nastavitve

ponastavljene na privzete tovarniške

vrednosti. Priporočamo, da si nastavitve

zapišete, da jih boste po posodobitvi lažje

obnovili. Upoštevajte, da posodabljanje

vdelane programske opreme ponastavi tudi

povezavo z nizkotonskim zvočnikom. Če se

povezava z nizkotonskim zvočnikom po

posodobitvi ne vzpostavi samodejno, glejte

stran15. Če ne uspete posodobiti vdelane

programske opreme, priporočamo, da

) na daljinskem upravljalniku in ga držite

● Naprava ne podpira nekaterih pomnilniških

naprav USB nekaterih izdelovalcev.

Če glavno enoto povežete s televizorjem z digitalnim

optičnim kablom, VKLJUČITE funkcijo za samodejni

vklop, da se bo zvočnik Soundbar samodejno vklopil

ob vklopu televizorja.

1. Povežite zvočnik Soundbar in zunanjo napravo z

• Ali je napajalni kabel vključen v električno vtičnico?  Priključite napajalni kabel v vtičnico.

 Približajte se enoti.

Funkcija TV SoundConnect (TV-seznanjanje) ni uspela.

• Ali vaš televizor podpira funkcijo TV SoundConnect?

• Ali je različica vdelane programske opreme vašega

televizorja najnovejša?

 TV SoundConnect podpirajo nekateri televizorji

Samsung, ki so se začeli prodajati po letu 2012.

Preverite, ali vaš televizor podpira funkcijo

ponastavite povezavo TV SoundConnect.

Rdeča lučka LED na nizkotonskem zvočniku utripa in nizkotonski zvočnik ne predvaja zvoka.

• Nizkotonski zvočnik morda ni povezan z glavno

 Znova vzpostavite povezavo z nizkotonskim

zvočnikom. (Glejte 15 stran.)

Nizkotonski zvočnik opazno brni in vibrira.

• Prilagodite jakost nizkotonskega zvočnika.  Z gumbom EQUALIZER WOOFER na daljinskem

upravljalniku prilagodite glasnost (v območju od

Območje obratovalne temperature

+5 °C do +35 °C Območje obratovalne vlažnosti

* Razmerje signal/šum, motnja, ločevanje in uporabna občutljivost na osnovi merjenja z uporabo smernic AES (Audio

Engineering Society).

* Nominalni tehnični podatki

- Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez

vnaprejšnjega bvestila.

- Podatki teže in dimenzije so približni podatki.

- Podatki o napajanju in porabi energije so na nalepki na izdelku.

a Obvestilo o odprtokodnih licencah

- Če želite poslati povpraševanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-pošto

(oss.request@samsung.com).

Podjetje Samsung Electronics izjavlja, da je ta oprema v skladu z bistvenimi zahtevami in drugimi pomembnimi določili

izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z

ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd

ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v

količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo

zdravju ljudi oziroma okolju.

Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov,

baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih

zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka

(odpadna električna & elektronska oprema)

(velja za države z ločenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka

in njegove elektronske dodatne opreme (npr. električnega polnilnika,

slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med

gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih

odgovorno predajte v recikliranje ter tako spodbudite trajnostno

vnovično uporabo materialnih virov. Tako boste preprečili morebitno

tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega

odstranjevanja odpadkov.

Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako

lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino,

kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje

kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme

pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

(Odlaganje električne i elektronske opreme)

● Nemojte postavljati teške predmete niti stajati
