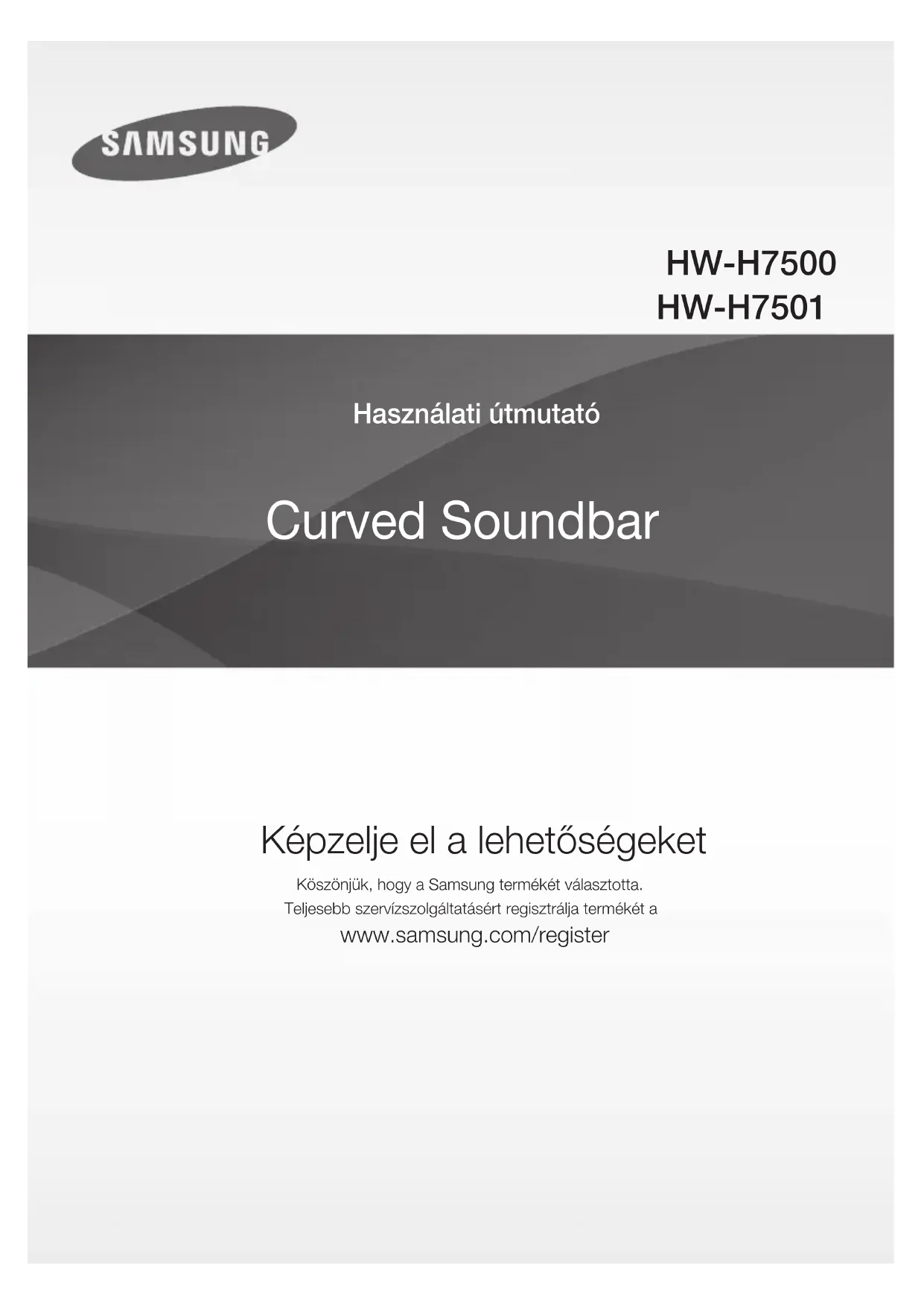

HASZNÁLATI ÚTMUTATÓ HWH7501 SAMSUNG

Képzelje el a lehetőségeket Köszönjük, hogy a Samsung termékét választotta. Teljesebb szervízszolgáltatásért regisztrálja termékét a www.samsung.com/register

JELLEMZŐK JELLEMZŐK TV SoundConnect

A TV SoundConnect lehetővé teszi, hogy a Soundbar

készüléken álló TV-n keresztül, hallgasson audiójelet

Bluetooth kapcsolat segítségével és lehetővé teszi a

HDMI A HDMI egy kábelen továbbítja a videó és audió jeleket,

és tisztább, jobb minőségű képet eredményez.

A készülék rendelkezik az ARC funkcióval is, amellyel a

TV hangja a Soundbar készülékkel hallgatható HDMI

kábelen keresztül. A funkció csak akkor használható, ha

a készüléket ARC kompatibilis TV-hez csatlakoztatta.

A Térhangzás bővítése funkció mélységet és térbeliséget

ad a hangzásnak. A Térhangzás bővítése funkciót a

Sonic Emotion biztosítja.

Vezeték nélküli Subwoofer

A Samsung vezeték nélküli moduljának használata

esetén nincs szükség kábelre a készülék és a subwoofer

Ehelyett a subwoofer egy kompakt vezeték nélküli

modulhoz csatlakozik, amely a fő készülékkel

Különböző hangeffektus módok közül választhat -

MUSIC / VOICE / SPORTS / CINEMA / SMART VOLUME / STANDARD (Eredeti Hang) - a hallgatni kívánt

tartalomtól függően.

Többfunkciós távirányító

A mellékelt távirányítóval egyetlen gombnyomással

irányíthatók a műveletek.

Az Soundbar rendszer USB HOST funkciójával külső

USB eszközök, pl. MP3 lejátszók és USB flash memóriák

stb. csatlakoztathatók a készülékhez, és lejátszhatók

Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz

és kiváló sztereó minőségű audiót hallgathat vezeték

SZABADALMAK A Dolby Laboratories engedélyével gyártva. A Dolby és a

kettős D szimbólum a Dolby Laboratories védjegyei.

A DTS szabadalmakkal kapcsolatban lásd: http://

patents.dts.com. Gyártva a DTS Licensing Limited

licencengedélyével. A DTS, a Szimbólum & a DTS és a

Szimbólum együtt, valamint a DTS 2.0 Channel a DTS,

Inc. bejegyzett védjegye. © DTS, Inc. Minden jog

A HDMI és a HDMI High-Definition Multimedia Interface

kifejezések, illetve a HDMI embléma a HDMI Licensing

LLC védjegyei vagy bejegyzett védjegyei az USÁban és

©2014 Samsung Electronics Co.,Ltd.

Mindenjog fenntartva; Az útmutató sem részben, sem

egészben nem reprodukálható és nem másolható a

Samsung Electronics Co., Ltd. előzetes, írásbeli

hozzájárulása nélkül.

HW-H7500_H7501_HUN_20141113.indd 2HW-H7500_H7501_HUN_20141113.indd 2 2014-11-14  11:24:432014-11-14  11:24:433

HUN BIZTONSÁGI ÓVINTÉZKEDÉSEK BIZTONSÁGI ÓVINTÉZKEDÉSEK BIZTONSÁGI ELŐÍRÁSOK AZ ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A KÉSZÜLÉK BURKOLATÁT. A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE.

FIGYELEM FESZÜLTSÉG ALA TT! NE NYISSA K I A BURKOLATOT!

A villám szimbólum olyan "veszélyes feszültség" jelenlétét jelzi a készülék belsejében, amely áramütést okozhat.

A felkiáltójel szimbólum fontos működtetési és karbantartási tudnivalókra hívja fel a figyelmét. FIGYELMEZTETÉS : A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek. FIGYELEM : AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA. • Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.

• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni. FIGYELEM • Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre. • Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

HW-H7500_H7501_HUN_20141113.indd 3HW-H7500_H7501_HUN_20141113.indd 3 2014-11-14  11:24:432014-11-14  11:24:434

BIZTONSÁGI ÓVINTÉZKEDÉSEK BIZTONSÁGI ÓVINTÉZKEDÉSEK

mm 99.1mm Ellenőrizze, hogy a háztartásban rendelkezésre álló tápfeszültség megegyezik a készülék hátulján feltüntetettel.

Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a

szellőzéshez 7~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre,

amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót

a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.

Vihar alatt húzza ki a dugót a konnektorból. A villámok

miatt keletkező feszültséglökések tönkretehetik a

Tartsa távol a készüléket a nedvességtől (vízzel teli váza)

és a túlzott hőtől (pl. radiátor), illetve az erős mágneses

vagy elektromos mezőt gerjesztő eszközöktől.

Meghibásodás esetén húzza ki a dugót a konnektorból.

A termék nem ipari használatra készült. Csak személyes

használatra tervezték.

Ha hideg környezetből meleg környezetbe viszi,

páralecsapódás keletkezhet. Ha télen szállítja a

készüléket, várjon kb. 2 órát, amíg a készülék átveszi a

Ne tegye ki a készüléket közvetlen napfénynek vagy

hőforrásnak. Ez túlmelegedéshez és meghibásodáshoz

A készülék által használt elemek környezetre káros vegyi

anyagokat tartalmaznak. Ne dobja az elemeket a

háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne

zárja rövidre, szerelje szét vagy melegítse túl az elemeket.

Az akkumulátor nem megfelelően végzett cseréje

robbanást okozhat. Csak azonos vagy egyenértékű

VIGYÁZAT, NE NYELJE LE AZ ELEMET, VEGYI BELSŐ SÉRÜLÉST OKOZ.

[A mellékelt távirányító] Ez a termék egy gombelemet tartalmaz.

A gombelem a lenyelése esetén súlyos belső sérüléseket okoz 2 órán belül, és halálhoz is vezethet.

Tartsa az új és a használt elemeket gyermekektõl távol. Ha az elemtartó nem zárható be megfelelően,

hagyja abba az eszköz használatát, és tartsa gyermekektõl távol. Ha úgy gondolja, lenyelték az elemet, azonnal

3 Biztonsági előírások

4 Biztonsági óvintézkedések

6 A használati útmutató elolvasása előtt

6 A mellékelt tartozékok

7 A KÉSZÜLÉK BEMUTATÁSA

9 A távirányító gombjai és funkciói

12 TV-Állvány telepítés

14 A rögzítődrót összeszerelése

15 A vezeték nélküli subwoofer

16 Külső eszköz csatlakoztatása HDMI

17 Külső eszköz csatlakoztatása Audió

(analóg) vagy Optikai (digitális) kábellel

18 A KÉSZÜLÉK FUNKCIÓI

24 Szoftverfrissítés

● Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől. ● Adminisztrációs költséget számíthatunk fel, ha (a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). (b) a készüléket javítóműhelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). ● A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről. HW-H7500_H7501_HUN_20141113.indd 5HW-H7500_H7501_HUN_20141113.indd 5 2014-11-14  11:24:452014-11-14  11:24:456

KEZDETI LÉPÉSEK KEZDETI LÉPÉSEK A HASZNÁLATI ÚTMUTATÓ ELOLVASÁSA ELŐTT Az útmutató elolvasása előtt vegye figyelembe az alábbi figyelmeztetéseket.

+ Az útmutatóban használt ikonok

Ikon Kifejezés Meghatározás

Olyan helyzet, ahol egy funkció nem működik, vagy a beállítások törlődnek.

Tippek vagy javaslatok a funkciók használatához.

+ Biztonsági utasítások és hibaelhárítás

1) A termék használata előtt olvassa el a Biztonsági Óvintézkedések című részt. (Lásd: 3. oldal)

2) Ha probléma adódik, lapozzon a Hibakereséshez. (Lásd: 25. oldal)

A MELLÉKELT TARTOZÉKOK Ellenőrizze az alábbi tartozékok meglétét.

Használati Útmutató Konzolrögzítő

Tápkábel Tartóláb : 2 DB DC adapter Szorítódrót USB-Kábel

AUX Kábel 1 tartócsavar : 4 DB 2 tartócsavar : 8 DB USB konverter

● A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

● A külön USB kábellel csatlakoztassa a külső USB eszközöket a készülékhez.

HW-H7500_H7501_HUN_20141113.indd 6HW-H7500_H7501_HUN_20141113.indd 6 2014-11-14  11:24:452014-11-14  11:24:457

HUN A KÉSZÜLÉK BEMUTATÁSA A KÉSZÜLÉK BEMUTATÁSA FELSŐ/ELSŐ PANEL

(Bekapcsoló) gomb Be- és kikapcsolja a Soundbar készüléket. VOL. - / + A hangerőt szabályozza. A kijelzőn megjelenik a hangerőszint értéke. Kijelző A zenehallgatási módot jelzi. (Funkció) gomb A D.IN, AUX, HDMI, BT, TV, USB bemenetek kiválasztása. ● Ha a készülék bekapcsolt állapotában több mint 3 másodpercre lenyomja a (Funkció) gombot, az (Némítás) gombként viselkedik. A kilépéshez a (Némítás) gomb funkcióból nyomja le újra a

(Funkció) gombot több mint 3 másodpercre.

● A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal.

● Ha csak a Soundbar készülék hangját szeretné hallgatni, kapcsolja ki a TV hangszóróit a TV audió beállítási menüjében. További részletek a TV használati útmutatójában. HW-H7500_H7501_HUN_20141113.indd 7HW-H7500_H7501_HUN_20141113.indd 7 2014-11-14  11:24:472014-11-14  11:24:478

A KÉSZÜLÉK BEMUTATÁSA HÁTSÓ/ALSÓ PANEL AUX INOPTICAL INHDMI INHDMI OUT (TV)

HDMI OUT (TV)HDMI INOPTICAL INAUX IN DC 24V

Csatlakoztassa a DC hálózati

adaptert a tápfeszültség

bemenethez, majd csatlakoztassa

az AC hálózati adaptert a

Ide csatlakoztassa az USB

eszközöket, például MP3 lejátszót,

ha fájlokat szeretne lejátszani.

Digitális videó és audió jelek kimenete HDMI kábellel

csatlakoztatott eszközök számára.

HDMI IN A digitális képet és hangot ugyanazon a HDMI kábelen továbbítja.

Támogatott külső eszköz használatakor ajánlott.

A külső eszköz digitális (optikai) kimenetének csatlakoztatásához.

AUX IN Ide csatlakoztassa a külső eszköz analóg kimenetét.

● Az AC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.

● Ne csatlakoztassa a készüléket a konnektorba, amíg az összekötő kábeleket nem csatlakoztatta.

HW-H7500_H7501_HUN_20141113.indd 8HW-H7500_H7501_HUN_20141113.indd 8 2014-11-14  11:24:532014-11-14  11:24:539

A TÁVIRÁNYÍTÓ GOMBJAI ÉS FUNKCIÓI Anynet+Nyomja meg az Anynet+ gombot az Anynet+ funkció be- és kikapcsolásához. (Auto Power Link : Alapértelmezett OFF, Anynet+ ON / Power Link OFF vagy Anynet+ OFF / Power Link ON ). Az Anynet+ funkció lehetővé teszi a Soundbar irányítását egy Anynet+-kompatibilis Samsung TV távirányítójával. A Soundbar készüléknek HDMI kábellel kell csatlakoznia a TV-hez.* Auto Power LinkSzinkronizálja a Soundbar-t optikai kapcsolattal az Optical aljzaton keresztül, így automatikusan bekapcsol a TV bekapcsolásakor.(lásd a 24. oldalt)Ismétlés A Ismétlés funkció USB eszközről történő zenelejátszás közben beállítható. REPEAT OFF : Ismételt lejátszás megszakítása. REPEAT FILE : Adott szám lejátszása ismétlődően. REPEAT ALL : Folyamatosan ismétli az összes számot. REPEAT RANDOM : Számok lejátszása véletlen sorrendben. (Előfordulhat, hogy egy számot többször is lejátszik.)Némítás A hangerő 0-ra állítható egy gomb megnyomásával.Újbóli megnyomására a hang a korábbi szintre áll vissza. SOURCE Nyomja meg a TV-hez csatlakoztatott jelforrás kiválasztásához. Ugrás Előre Ha több fájl van az éppen lejátszott eszközön, és megnyomja a $ gombot, a következő fájl kerül kiválasztásra. AUDIO SYNC Ha a Soundbar digitális TV-hez csatlakozik, és a kép elcsúszik a hanghoz képest, az AUDIO SYNC gombokkal szinkronba hozható a kép és a hang. Az audió késleltetési ideje a #,$ gombokkal 0 ms és 300 ms között állítható be. USB módban, TV és BT módban az Audio Sync funkció nem feltétlenül működik.

HW-H7500_H7501_HUN_20141113.indd 9HW-H7500_H7501_HUN_20141113.indd 9 2014-11-14  11:24:572014-11-14  11:24:5710

Bluetooth POWER Nyomja meg a Bluetooth POWER gombot a távirányítón a Bluetooth

POWER On funkció be- és kikapcsolásához.

További részletek az 20, 22 oldalon.

Surr.Sound (Térhangzás bővítése)

A Surr.Sound mélységet és térbeliséget ad a hangzásnak.

A Surr.Sound gomb többszöri megnyomásával végighaladhat a Surr.Sound

beállításokon: AUTO, ON, OFF.

EQUALIZER WOOFER Nyomja meg a TREBLE, BASS és SW funkció kiválasztásához. Majd a

gombokkal állítsa be a magas, mély és subwoofer hangszínt -6 és

Nyomja le az EQUALIZER WOOFER gombot 5 másodpercre a hang

beállításához az egyes frekvenciasávokban. 150Hz, 300Hz, 600Hz,

1.2KHz, 2.5KHz, 5KHz, 10KHz és SW kiválaszthatók és beállíthatók -6 és

● A TREBLE, BASS és SW beállítása a 10KHz, 150Hz és SW

frekvenciákat befolyásolja. Más szóval ezt azt jelenti, hogy a TREBLE

beállítása tulajdonképpen a 10KHz frekvenciasáv beállítását jelenti.

A készülék hangerejét állítja be.

Be- és kikapcsolja a Soundbar készüléket.

5-féle hangeffektus mód közül választhat - MUSIC, VOICE, SPORTS,

CINEMA, SMART VOLUME és STANDARD - a hallgatni kívánt

tartalomtól függően.

Az eredeti hang hallgatásához válassza a STANDARD módot.

Ez stabilizálja a hangerőt olyan drasztikus hangerőváltások esetén, mint

például csatornaváltáskor, vagy jelenet-átmenetkor.

A lejátszás ideiglenes leállításához nyomja meg a & gombot.

A & gomb újbóli megnyomásával játssza le a kiválasztott fájlt.

Ha több fájl van az éppen lejátszott eszközön, és megnyomja a #

gombot, az előző fájl kerül kiválasztásra.

HW-H7500_H7501_HUN_20141113.indd 10HW-H7500_H7501_HUN_20141113.indd 10 2014-11-14  11:24:582014-11-14  11:24:5811

● A Soundbar a Samsung márkaneve.

● Használja a TV távirányítóját a TV-hez.

+ Elemek behelyezése a távirányítóba

1. A távirányító fedelét egy

megfelelő pénzérmével tudja

lecsavarni óramutatóval

ellentétesen az ábra szerint.

2. Helyezzen be egy 3 V-os lítiumelemet.

A behelyezéskor az elem pozitív (+)

pólusa legyen felfelé. Helyezze vissza

az akkumulátorfedelet és illessze a

'O' jeleket egymás mellé a fenti ábrán

3. Egy megfelelő pénzérmével

forgassa az elemtartó fedelét

óramutatóval egyező irányban

HW-H7500_H7501_HUN_20141113.indd 11HW-H7500_H7501_HUN_20141113.indd 11 2014-11-14  11:24:582014-11-14  11:24:5812

TELEPÍTÉS TELEPÍTÉS ● Ez a model illeszthető a 2014-es Samsung UHD ívelt TV modellek HU7, 8, 9 sorozataihoz (kivéve HU7100). A támogatott modellek részletes listáját a Samsung honlapján találja. TV-ÁLLVÁNY TELEPÍTÉS TV-re történő rögzítés esetén fizikailag kompatibilis, falra rögzített Samsung TV-vel.NEM ajánlott 78+ vagy nagyobb méretű ívelt TV-re történő szereléshez. 

● A TV-re történő szerelés csak kompatibilis, falra szerelhető Samsung TV-khez való, és ehhez le kell szerelnie a TV állványát. Ha leszereli a TV állványát, és lecseréli az Ívelt Soundbarra, majd a TV-t sík alapra helyezi, a TV feldőlhet. ● Ne helyezzen tárgyakat a Soundbar tetejére, ha TV-re van rögzítve.AUX IN O P TICAL INHDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Helyezze el a Soundbart az illusztráció szerint, biztosítva, hogy a gombok ne érintsék a felületet.

AU X I N OPTIC AL IN H DMI INHDMI OUT (

2. Ha már felszerelte a Tartólábat, szerelje le, hogy felszerelhesse a TV rögzítő konzolt. 3. Rögzítse a négy 1 tartócsavart és a 2 tartócsavarok közül négyzet a Soundbar négy furatába, az ábra szerint. TV 4. Fektesse le a TV képernyőt oldalra a hozzá mellékelt ívelt csomagolóhabra. ● Ne helyezze a TV képernyőt oldalával sík felületre. Ezzel ugyanis megrepedhet a panel.5. Szerelje le a TV állványát, ha szükséges, majd helyezze be a konzol vezetőjét a TV alján lévő hornyokba. A Konzolrögzítő csavarfuratai essenek egybe a TV csavarfurataival. HW-H7500_H7501_HUN_20141113.indd 12HW-H7500_H7501_HUN_20141113.indd 12 2014-11-14  11:24:592014-11-14  11:24:5913

6. Rögzítse a Konzolrögzítőt a TV-hez a hátralévő 4

7. A Konzolrögzítő rögzítése után szerelje fel a TV-t a

● A TV kezelése során ne nyúljon a

képernyőhöz, ne tegye ki azt túlzott

nyomásnak vagy ütésnek. HDMI OUT (TV) Soundbar talp

TV talp, rögzített Konzolrögzítővel

8. A falra rögzített TV-vel illessze a Soundbar közepét

a TV alján lévő Konzolrögzítő közepéhez, majd

nyomja be a Soundbart a Konzolrögzítőre,

amennyire lehet, az ábra szerint.

9. Húzza meg a Tartó rögzítés elemet a Soundbar-on,

majd kézzel csavarja óramutató irányában a

Soundbar rögzítéséhez a Konzolrögzítőhöz.

10. A TV-állványos telepítés ezzel befejeződött.

1. módszer. Álló rögzítéshez, a Soundbar-t tartó

Illessze a Soundbar közepét a TV talpának közepéhez,

majd óvatosan nyomja fel az állványra ütközésig, az ábra

szerint. Legyen óvatos, nehogy a TV kibillenjen az

2. módszer. Ha önállóan használja a Soundbar-t

 AUX INOPTICAL INHDMI INHDMI OUT (TV )

AUX INOPTICAL INHDMI INHDMI OUT (TV)

1. Helyezze el a Soundbart az illusztráció szerint,

biztosítva, hogy a gombok ne érintsék a felületet.

2. Csavarjon két 2 tartócsavart a

tartótámasztékokba az illusztráció szerint.

HW-H7500_H7501_HUN_20141113.indd 13HW-H7500_H7501_HUN_20141113.indd 13 2014-11-14  11:25:062014-11-14  11:25:0614

3. Helyezze el középre a Soundbart a sík felületen a TV

A Soundbar felszerelése beállított

 AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Helyezze le a Soundbar-t úgy, hogy a gombok

fizikailag ne érintkezzenek a padlóval, az ábra szerint.

2. Rögzítse a két Tartólábat és a két 2 tartócsavart a

Soundbar furataiba az ábra szerint.

● Ne helyezzen a készülékre nehéz tárgyakat,

illetve ne lépjen rá.

ÖSSZESZERELÉSE HDMI OUT (TV)HDMI INOPTICAL INAUX INHDMI OUT (TV)HDMI INOPTICAL INAUX IN Szorítódrót

Rögzítse a rögzítődrótot a készülékhez az ábra szerint,

majd fűzze át a kábeleket a dróton, hogy rendben

HW-H7500_H7501_HUN_20141125.indd 14HW-H7500_H7501_HUN_20141125.indd 14 2014-11-25  1:49:282014-11-25  1:49:2815

HUN CSATLAKOZÁSOK CSATLAKOZÁSOK A VEZETÉK NÉLKÜLI SUBWOOFER CSATLAKOZTATÁSA A Mélyhangsugárzó kapcsolódási azonosítóját gyárilag beállítjuk, ezért bekapcsoláskor automatikusan csatlakoznia kell a készülékhez (vezeték nélkül). Ha a Link ( ) lámpa nem gyullad ki a készülék és a subwoofer bekapcsolásakor, állítsa be az azonosítót az alábbi módon.ID SETID SET1. Csatlakoztassa a készüléket és a subwoofert a fali konnektorba. 2. Nyomja le a subwoofer hátulján az ID SET gombot egy hegyes tárggyal 5 másodpercre.• A STANDBY lámpa elalszik, és a LINK lámpa (kék LED) gyorsan villogni kezd.3. A készülék kikapcsolt állapotában (KÉSZENLÉTI módban) nyomja le a távirányító (Némítás) gombját 5 másodpercre. 4. Az ID SET üzenet megjelenik a Soundbar kijelzőjén. 5. A kapcsolat véglegesítéséhez kapcsolja be a készüléket, amikor a subwoofer kék LED-je villog.• A készülék és a mélyhangsugárzó kapcsolódnak (létrejön a kapcsolat).• A kapcsolatjelző lámpa (kék LED) kigyullad a subwooferen.• Ha a Link jelzőfény nem kéken világít, a kapcsolat sikertelen volt. Kapcsolja ki a készüléket és kezdje újra a 2. lépéstől.• A hangeffektus mód kiválasztásával a subwoofer segítségével jobb hangminőség állítható elő. (Lásd: 10. oldal) ● A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket, és húzza ki a tápkábelt. ● A készülék kikapcsolásakor a vezeték nélküli subwoofer készenléti módba vált, és a STANDBY LED villog a felső részen, miután a kapcsolatjelző (kék LED) 30 másodpercig villog. ● Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát (2,4 GHz) használja, mint a Soundbar, az interferencia miatt a hang zajos lehet. ● A rádiós kapcsolat hatótávolsága kb. 10 m, de ez változhat a környezettől függően. Ha a készülék és a vevőegység között fém vagy vasbeton fal van, a hangsugárzók nem fognak szólni, mert a rádióhullámok nem hatolnak át a fémen. ● Ha nem sikerül a vezeték nélküli kapcsolat létrehozása, a bal oldali oszlopban található 1-5 lépésekkel próbálja meg újra létrehozni a kapcsolatot a készülék és a vezeték nélküli mélyhangsugárzó között.

● A vezeték nélküli subwoofer beépített antennát tartalmaz. Tartsa távol a készüléket víztől és nedvességtől. ● Optimális hangminőséghez biztosítsa, hogy a vezeték nélküli subwoofer körül ne legyenek akadályozó tárgyak. HW-H7500_H7501_HUN_20141113.indd 15HW-H7500_H7501_HUN_20141113.indd 15 2014-11-14  11:25:142014-11-14  11:25:1416

CSATLAKOZÁSOK KÜLSŐ ESZKÖZ CSATLAKOZTATÁSA HDMI KÁBELLEL A HDMI egy szabványos, digitális interfész, amely TV, projektor, DVD lejátszó, Blu-ray lejátszó, beltéri egység és egyéb

eszközök csatlakoztatására alkalma.

Mivel a HDMI a legkiválóbb minőségű digitális jelet továbbítja, kiváló videó és audió élvezhető - ahogyan az eredeti

digitális forrás létrehozta.

AUX INOPTICAL INHDMI INHDMI OUT HDMI OUT (TV)HDMI IN HDMI OUT HDMI IN HDMI OUT (TV)

HDMI IN Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék

hátulján a HDMI IN aljzatba, és a digitális eszköz HDMI OUT aljzatába.

Csatlakoztassa a HDMI kábelt (nem tartozék) a készülék

hátulján a HDMI OUT (TV) aljzatba, és a TV HDMI IN

● A HDMI egy olyan interfész, amely a videó és

audió adatok digitális átvitelét egy kábelen

keresztül oldja meg.

● Ajánlott mag nélküli HDMI kábelt használni.

Ha maggal rendelkező HDMI kábelt használ,

használjon 14 mm-nél kisebb átmérőjűt.

Az ARC funkcióval a digitális audió megjelenhet a

HDMI OUT (ARC) porton.

Csak akkor kapcsolható be, ha a Soundbar ARC-

kompatibilis TV-hez csatlakozik.

● Az Anynet+ funkciónak bekapcsolva kell

● Ez a funkció nem használható, ha a HDMI

kábel nem támogatja a ARC szabványt.

HW-H7500_H7501_HUN_20141113.indd 16HW-H7500_H7501_HUN_20141113.indd 16 2014-11-14  11:25:142014-11-14  11:25:1417

HUN CSATLAKOZÁSOK KÜLSŐ ESZKÖZ CSATLAKOZTATÁSA AUDIÓ (ANALÓG) VAGY OPTIKAI (DIGITÁLIS) KÁBELLEL Ez a készülék egy optikai digitális bemenettel és egy audió analóg bemenettel rendelkezik, így kétféleképpen

csatlakoztatható TV-hez.AUX INOPTICAL INHDMI INHDMI OUT OPTICAL INAUX IN OPTICAL IN AUX IN OPTICAL OUT AUX OUT Vagy Audio Kábel Optikai Kábel (nem tartozék) BD/ DVD lejátszó/ Beltéri egység/ Játékkonzol AUX IN Kösse össze a készülék AUX IN (Audió) aljzatát a TV készülék vagy jelforrás AUDIO OUT aljzatával.Váltsa az üzemmódot AUX-ra. Vagy,

OPTICAL IN Kösse össze a készülék OPTICAL IN (Audió) aljzatát a TV készülék vagy jelforrás OPTICAL OUT aljzatával.Váltsa az üzemmódot D.IN-re.

● Ne csatlakoztassa a készüléket vagy a TV-t a konnektorba, amíg az összekötésük meg nem történt. ● A készülék mozgatása vagy telepítése előtt kapcsolja ki és húzza ki a tápkábelt. HW-H7500_H7501_HUN_20141113.indd 17HW-H7500_H7501_HUN_20141113.indd 17 2014-11-14  11:25:152014-11-14  11:25:1518

A KÉSZÜLÉK FUNKCIÓI A KÉSZÜLÉK FUNKCIÓI BEMENETI MÓD Nyomja meg a készülék felső paneljén a (Funkció) gombot, vagy a távirányító SOURCE gombját a kívánt mód

Bemeneti mód Kijelző

Optikai digitális bemenet

A készülék automatikusan kikapcsol a következő

● D.IN/HDMI/BT/TV/USB/ARC Mód

- Ha nincs audiójel 25 percig.

- Ha az AUX kábel nincs csatlakoztatva 25 percig.

- Ha nem nyom meg gombot 8 órán át, ha az AUX

kábel csatlakoztatva van. (Az Auto Power Down

funkciót csak ebben az esetben lehet kikapcsolni.)

AUX módban az Auto Power Down funkció

kikapcsolásához tartsa lenyomva a

5 másodpercig. Az AUTO POWER DOWN ON /

OFF felirat jelenik meg a képernyőn.

Az ARC (Audio Return Channel) funkcióval a digitális audió megjelenhet a HDMI OUT (ARC) porton.

1. Csatlakoztassa az ARC kompatibilis TV-t a Soundbar-hoz egy HDMI kábellel.

2. Kapcsolja be a TV-t, majd kapcsolja be a Soundbar Anynet+ funkcióját.

3. Nyomja meg a készülék felső paneljén a

(Funkció) gombot, vagy a távirányító SOURCE gombját a D.IN mód

HUN A KÉSZÜLÉK FUNKCIÓI

● Ha a HDMI kábel nem támogatja az ARC funkciót, az ARC nem működik megfelelően.

● Az ARC funkció kikapcsolásához kapcsolja ki az Anynet+ funkciót.

BLUETOOTH Csatlakoztathat egy Bluetooth-eszközt a Soundbar-hoz és kiváló sztereó minőségű audiót hallgathat vezeték nélkül!

+ Az Soundbar csatlakoztatása Bluetooth-eszközhöz

Ellenőrizze, hogy a Bluetooth-eszköz támogatja-e a Bluetooth-kompatibilis sztereó fejhallgató funkciót.

1. Nyomja meg a készülék felső paneljén a

(Funkció) gombot, vagy a távirányító SOURCE gombját a BT mód

• Megjelenik a BT READY felirat a Soundbar kijelzőjén.

2. Lépjen be a csatlakoztatni kívánt Bluetooth-eszköz Bluetooth menüjébe. (erről bővebbet a Bluetootheszköz

használati útmutatójában olvashat)

3. Lépjen be a Bluetooth-eszköz sztereó fejhallgató menüjébe.

• Megjelenik az észlelt eszközök listája.

4. A listából válassza ki a "[Samsung] Soundbar" lehetőséget.

• Ha a Soundbar a Bluetooth eszközhöz van csatlakoztatva, az elülső kijelzőn a [Bluetooth eszköznév]

• Az eszköznév csak angol lehet. Ha a név nem angol, egy aláhúzásjel " _ " jelenik meg.

• Ha a Bluetooth eszközt nem sikerült csatlakoztatni az Soundbar készülékhez, törölje a Bluetooth-eszköz által

megtalált előző "[Samsung] Soundbar" eszközt, és kerestesse meg vele az Soundbar készüléket újra.

5. Játssza le a kívánt zenét a csatlakoztatott eszközön.

• A Bluetooth-eszköz által lejátszott zene ezután a Soundbar rendszeren keresztül hallgatható.

• BT módban a Lejátszás/Szünet/Előre/Hátra funkciók nem használhatók. Ezek a funkciók azonban az AVRCP-t

támogató Bluetooth eszközökön elérhetők.

● Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.

● Egyszerre csak egy Bluetooth-eszköz csatlakoztatható.

● A Bluetooth kapcsolat megszakad, ha kikapcsolja a Soundbar készüléket.

HW-H7500_H7501_HUN_20141113.indd 19HW-H7500_H7501_HUN_20141113.indd 19 2014-11-14  11:25:172014-11-14  11:25:1720

● Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a

Bluetooth keresést és csatlakoztatást:

- Ha erős elektromos mező van az Soundbar körül.

- Ha egyszerre több Bluetooth-eszközt csatlakoztat az Soundbar-hez.

- Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén vagy hibásan működik.

- Fontos, hogy olyan eszközök, mint mikrohullámú sütők, vezeték nélküli LAN adapterek, fluoreszcens

lámpák vagy gázsütők ugyanazt a frekvencia-tartományt használják, mint a Bluetooth-eszköz, ezért

elektromos interferencia lehet az eredmény.

● A Soundbar támogatja az SBC adatokat (44.1kHz, 48kHz).

● Csak A2DP (AV) funkciót támogató Bluetooth-eszközöket csatlakoztasson.

● Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgatós)

● Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a "[Samsung] Soundbar" elemet

az eszköz érzékelt eszközlistájából, a Soundbar automatikusan BT módba vált.

+ Bluetooth POWER On (Bluetooth POWER)

Amennyiben a Bluetooth POWER On funkció be van kapcsolva, a Soundbar készülék pedig kikapcsolva, akkor a

Soundbar automatikusan bekapcsol, ha egy korábban csatlakoztatott Bluetooth-eszköz ismét csatlakozni próbál.

1. Nyomja meg a Bluetooth POWER gombot a távirányítón, ha a Soundbar be van kapcsolva.

2. A BLUETOOTH POWER ON felirat megjelenik a Soundbar kijelzőjén.

● Csak akkor elérhető, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)

● A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar

kijelzőjén a BT READY üzenet látható.

● A TV SoundConnect módban a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

+ A Bluetooth-eszköz és az Soundbar csatlakozásának bontása

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bővebbet a Bluetootheszköz használati

útmutatójában olvashat.

● Az Soundbar csatlakoztatása megszűnik.

● Ha az Soundbar készülék és a Bluetooth-eszköz csatlakozását megszünteti, az Soundbar elülső kijelzőjén

megjelenik a BT DISCONNECTED felirat.

HW-H7500_H7501_HUN_20141113.indd 20HW-H7500_H7501_HUN_20141113.indd 20 2014-11-14  11:25:172014-11-14  11:25:1721

HUN A KÉSZÜLÉK FUNKCIÓI

+ Az Soundbar és a Bluetooth-eszköz csatlakozásának bontása

Nyomja meg a SOURCE gombot a távirányítón vagy a (Funkció) gombot a készülék felső paneljén a BT módból

egy másik módba váltsához, vagy a Soundbar kikapcsolásához.

● A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbar-től, mielőtt végleg bontaná a kapcsolatot.

(A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

● Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság az Soundbar és a

Bluetooth-eszköz között 5 m-nél nagyobb lesz.

● Az Soundbar 25 perc után automatikusan kikapcsol a Kész állapotban.

További információk a Bluetooth-ról

A Bluetooth technológia lehetővé teszi, hogy a Bluetooth-kompatibilis eszközök vezeték nélkül csatlakozhassanak

● A Bluetooth-eszközök zajt vagy hibás működést is okozhatnak a felhasználástól függően, ha:

- Ha valami hozzáér a Bluetooth-eszköz vagy az Soundbar adó/vevő rendszeréhez.

- Elektromos zavarások olyan akadályoktól, mint pl. fal, sarkok vagy irodai elválasztófalak.

- Elektromos interferencia azonos frekvenciákat használó berendezésektől, például orvosi berendezések,

mikrohullámú sütő, vagy vezeték nélküli LAN.

● Helyezze el a Bluetooth-eszközt az Soundbar közelében.

● Minél nagyobb az Soundbar és a Bluetooth-eszköz közötti távolság, annál rosszabb lesz a kapcsolat.

Ha a távolság nagyobb, mint a Bluetooth hatótávolsága, a kapcsolat megszűnik.

● Előfordulhat, hogy a gyengébb vételt biztosító környezetekben a Bluetooth-kapcsolat nem működik megfelelően.

● A Bluetooth-kapcsolat csak akkor működik, ha közel van a készülékhez. A kapcsolat automatikusan megszakad,

ha a távolság ennél nagyobb lesz. A hatótávolságon belül a hangminőséget ronthatják a falak vagy ajtók, és egyéb

● Ez a vezeték nélküli eszköz elektromos interferenciát okozhat a működése közben.

TV SOUNDCONNECT A TV hangja hallgatható egy TV SoundConnect funkciót támogató Samsung TV-hez kapcsolt Soundbar készüléken.

+ A TV csatlakoztatása a Soundbar készülékhez

1. Kapcsolja be a TV-t és a Soundbar-et.

• Kapcsolja be a TV menüjét.

• Lépjen a Hangszóróbeállítások lapra a "Hang" lapon.

• Az "Új eszköz hozzáadása" menüpontot állítsa "Be" értékre.

2. Nyomja meg a készülék felső paneljén a

(Funkció) gombot, vagy a távirányító SOURCE gombját a TV mód

HW-H7500_H7501_HUN_20141113.indd 21HW-H7500_H7501_HUN_20141113.indd 21 2014-11-14  11:25:172014-11-14  11:25:1722

3. A TV-n megjelenik egy üzenet, hogy szeretné-e engedélyezni a TV SoundConnect funkciót. A TV képernyőn

megjelenik a "[Samsung] Soundbar" üzenet is.

4. Válassza a <Igen> lehetőséget a TV és a Soundbar csatlakoztatásának befejezéséhez a TV távirányítójával.

● Ha átváltja a Soundbar üzemmódját TV-ről egy másik módra, a TV SoundConnect automatikusan

● A Soundbar másik TV-hez történő csatlakoztatásához a meglévő csatlakozást bontani kell.

● Bontsa a csatlakozást a meglévő TV-hez, majd nyomja meg a távirányítón a & gombot 5 másodpercre a

másik TV-hez való csatlakozáshoz.

● A TV SoundConnect (SoundShare) funkciót a 2012 után megjelent Samsung TV-k támogatják. A kezdés

előtt ellenőrizze, hogy a TV támogatja-e a TV SoundConnect (SoundShare) funkciót. (További információk a

TV használati útmutatójában találhatók.)

● Ha a Samsung TV-je 2014 előtti, ellenőrizze a SoundShare beállítási menüt.

Ha a távolság a TV és a Soundbar között meghaladja az 5 m-t, a kapcsolat instabil lehet és a hang

szaggathat. Ebben az esetben helyezze át a TV-t vagy a Soundbar készüléket, hogy hatótávolságán belül

legyenek, majd hozza létre újra a TV SoundConnect kapcsolatot.

● TV SoundConnect hatótávolság

- Ajánlott csatlakoztatási távolság: 50 cm-en belül

- ajánlott üzemi hatótávolság: 5 m-en belül

● A Lejátszás/Szünet, Következő és Előző gombok a Soundbar-on, illetve a Soundbar távirányítójával a TV

+ A Bluetooth POWER On funkció használata

A Bluetooth POWER On funkciója akkor lesz elérhető, ha csatlakoztatta a Soundbar készüléket egy Bluetooth

kompatibilis TV-hez a TV SoundConnect funkcióval. Ha a Bluetooth POWER On funkció be van kapcsolva, a

csatlakoztatott TV be- és kikapcsolásakor a Soundbar is be- és kikapcsol.

1. Csatlakoztassa a TV-t a Soundbar -hoz a TV SoundConnect funkcióval.

2. Nyomja meg a Soundbar és a távirányító Bluetooth POWER gombját. A BLUETOOTH POWER ON felirat

megjelenik a Soundbar kijelzőjén.

• BLUETOOTH POWER ON : A Soundbar be- és kikapcsol, ha be- vagy kikapcsolja a TV-t.

• BLUETOOTH POWER OFF : A Soundbar csak akkor kapcsol ki, ha kikapcsolja a TV-t.

● Ezt a funkciót csak a 2013 után megjelent Samsung TV-k támogatják.

HW-H7500_H7501_HUN_20141113.indd 22HW-H7500_H7501_HUN_20141113.indd 22 2014-11-14  11:25:172014-11-14  11:25:1723

HUN A KÉSZÜLÉK FUNKCIÓI USB Lejátszhatók USB adathordozón található zenefájlok a Soundbar segítségével.

1. Csatlakoztassa az USB eszközt a készülék USB

2. Nyomja meg a készülék felső paneljén a

(Funkció) gombot, vagy a távirányító SOURCE

gombját a USB mód kiválasztásához.

3. Megjelenik az USB felirat a képernyőn.

• A Soundbar csatlakoztatása az USB-eszközhöz

• Automatikusan kikapcsol (Auto Power Off), ha

nincs USB eszköz csatlakoztatva több, mint 25

+ USB eszköz csatlakoztatása

Ne felejtse a következőket:

● Ha az USB eszközön lévő mappa neve meghaladja a

10 karaktert, nem jelenik meg a Soundbar kijelzőjén.

● Előfordulhat, hogy a készülék nem minden USB

adathordozóval kompatibilis.

● A FAT16 és FAT32 fájlrendszereket támogatja.

- Az NTFS fájlrendszer nem támogatott.

● Csatlakoztassa az USB eszközt közvetlenül a

készülék USB aljzatába. Ellenkező esetben

kompatibilitási probléma léphet fel.

● Ne csatlakoztasson több adathordozót a

készülékhez kártyaolvasóval. Nem fog megfelelően

● A digitális fényképezőgépek PTP protokollját nem

● Fájlok átvitele közben ne húzza ki az USB eszközt.

● A készülékkel nem játszhatók le a kereskedelmi

webhelyekről a DRM-védelemmel ellátott zenefájlok

● Külső HDD-ket nem támogat.

● Mobiltelefonok nem támogatottak.

● Kompatibilitási lista

● Ha túl sok mappa és fájl van az USB

eszközön, a beolvasás hosszabb időt vehet

Előfordulhat, hogy a Samsung szoftverfrissítéseket

biztosít a Soundbar rendszer eszközszoftveréhez a

Ha rendelkezésre áll frissítés, frissítheti az

eszközszoftvert, ha a frissítést tartalmazó USB eszközt

csatlakoztatja a Soundbar USB portjához.

Fontos, hogy ha több frissítőfájl áll rendelkezésre,

egyenként kell az USB eszközre másolni őket, és

egyenként kell az eszközszoftver frissíteni velük.

A frissítések letöltéséről további információkat a

Samsung.com oldalon vagy a Samsung

ügyfélszolgálaton talál.

● Csatlakoztassa az eszközszoftver-frissítést

tartalmazó USB meghajtót a készüléken

található USB porthoz.

● Előfordulhat, hogy az eszközszoftver frissítése

nem működik, ha az USB eszközön a

Soundbar által támogatott audiofájlok

● A frissítés közben ne szakítsa meg az

áramellátást és ne húzza ki az USB eszközt.

Az eszközszoftver frissítése után a készülék

automatikusan kikapcsol.

● A frissítés után minden beállítás visszaáll a

gyári alapértékre. Ajánlott a beállítások

feljegyzése, hogy a frissítés után újra

elvégezhetők legyenek.

Vegye figyelembe, hogy az eszközszoftver

frissítése visszaállítja a mélyhangsugárzó

csatlakoztatást is. Ha a frissítés után a

mélyhangsugárzó nem csatlakozik újra

automatikusan, tekintse meg a 15. oldalt.

Ha a szoftverfrissítés nem sikerült, javasolt az

USB-adathordozót újraformázni FAT16

struktúrában, és újra megpróbálni.

● Miután a szoftver frissítése befejeződött,

kapcsolja ki a készüléket. majd tartsa

) gombot a távirányítón több

mint 5 másodpercig. Az “INIT” felirat jelenik

meg a kijelzőn és a készülék kikapcsol.

A frissítés ezzel befejeződött.

● Ne formázza az USB meghajtót NTFS

formátumura. A Soundbar nem támogatja az

● A gyártmánytól függően előfordulhat, hogy

egyes USB-adathordozókat nem ismer fel.

AUTO POWER LINK Ha a készüléket a TV-hez optikai kábellel

csatlakoztatja, állítsa az Auto Power funkciót BE

értékre, hogy a Soundbar automatikusan

bekapcsoljon a TV bekapcsolásakor.

AUTO POWER LINK Kijelző

POWER LINK ON KI ANYNET+ ON /

1. Csatlakoztassa a Soundbar-t egy külső eszközhöz

egy optikai kábellel.

2. Nyomja meg a készülék felső paneljén a

(Funkció) gombot, vagy a távirányító SOURCE

gombját a D.IN mód kiválasztásához.

3. Nyomja meg a Anynet+ gombot a távirányítón az

Auto Power Link funkció be- és kikapcsolásához.

● A csatlakoztatott eszköztől függően az

Auto Power Link nem feltétlenül működik.

HW-H7500_H7501_HUN_20141113.indd 24HW-H7500_H7501_HUN_20141113.indd 24 2014-11-14  11:25:182014-11-14  11:25:1825

HUN HIBAELHÁRÍTÁS HIBAELHÁRÍTÁS A szervizhez fordulás előtt ellenőrizze a következőket.

A készülék nem kapcsolódik be.

• Be van dugva a konnektorba?  Dugja be a konnektorba.

Egy funkció nem működik a gomb megnyomásakor.

• Nincs jelen statikus elektromosság?  Húzza ki a dugót, majd csatlakoztassa újra.

• Nincs bekapcsolva a némítás?

• A hangerő nincs minimumon?

(Némítás) gombbal kapcsolja ki a funkciót.

 Növelje a hangerőt.

A távirányító nem működik.

• Lemerültek az elemek?

• Nem túl nagy a távolság a távirányító és a készülék

 Cserélje ki az elemeket.

 Menjen közelebb az egységhez.

A TV SoundConnect (TV csatlakoztatás) sikertelen.

• Támogatja a TV-je a TV SoundConnect funkciót?

• A TV szoftvere a legújabb verzió?

• Nincs hiba a csatlakozás során?

• Állítsa vissza a TV mód és csatlakoztassa újra.

 A TV SoundConnect funkciót a 2012 után

forgalomba hozott Samsung TV-k támogatják.

Ellenőrizze, hogy a TV támogatja-e a TV SoundConnect funkciót.

 Frissítse a TV-t a legújabb eszközszoftverrel.

 Forduljon a Samsung ügyfélszolgálathoz.

 Nyomja le a & gombot 5 másodpercre a TV SoundConnect kapcsolat visszaállításához.

A piros LED a mélyhangsugárzón villog és a mélyhangsugárzó nem ad ki hangot.

• Előfordulhat, hogy a mélyhangsugárzó nem

csatlakozik a készülék fő egységéhez.

 Próbálja meg újra csatlakoztatni a mélyhangsugárzót.

A subwoofer észrevehetően mozog és rezeg

• Próbálja meg beállítani a mélyhangsugárzó rezgését.  Az érték beállításához (SW-6 és SW+6 között)

nyomja meg a EQUALIZER WOOFER gombot a

HW-H7500_H7501_HUN_20141113.indd 25HW-H7500_H7501_HUN_20141113.indd 25 2014-11-14  11:25:182014-11-14  11:25:1826

FÜGGELÉK FÜGGELÉK MŰSZAKI ADATOK A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-H7500 / HW-H7501

típusú készülék megfelel az alábbi műszaki jellemzőknek

Működési hőmérséklet

65 dB Szétválasztás (1kHz)

* A Jel/zaj viszonyt, a szétválasztást és az érzékenységet az AES (Audio Engineering Society) útmutatásai alapján

* Névleges specifikáció

- A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.

- A súly- és méretadatok körülbelüli értékek.

- A tápfeszültségről és a teljesítményfelvételről a készüléken elhelyezett címkén olvashat.

a Nyílt forráskódú licenc Megjegyzés

- A nyílt forráskódú projektekkel kapcsolatos kérdésekkel és kérésekkel érdeklődjön a Samsung e-mail címén

(oss.request@samsung.com).

A Samsung Electronics ezennel kijelenti, hogy ez a készülék megfelel az 1999/5/EK irányelv lényeges

követelményeinek és más vonatkozó előírásainak.

A hivatalos Megfelelőségi Nyilatkozat megtalálható a http://www.samsung.com címen, a Támogatás >

Terméktámogatás keresése pont alatt, ha beírja a modell nevét.

Ez a készülék minden EU-országban üzemeltethető.

HW-H7500_H7501_HUN_20141113.indd 26HW-H7500_H7501_HUN_20141113.indd 26 2014-11-14  11:25:182014-11-14  11:25:18[A termékhez tartozó akkumulátorok megfelelő

(A szelektív gyűjtő rendszerekkel rendelkező országokban

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés

arra utal, hogy hasznos élettartama végén a terméket nem szabad

egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg,

Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az

számú irányelvben rögzített referenciaszintet meghaladó mennyiségű

higanyt, kadmiumot vagy ólmot tartalmaz. Az akkumulátorok nem

megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az

egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának

ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi

hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere

(WEEE – Elektromos & elektronikus berendezések

(A szelektív gyűjtő rendszerekkel rendelkező országokban

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal,

hogy hasznos élettartama végén a terméket és elektronikus tartozékait

(pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási

hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által

okozott környezet- és egészségkárosodás megelőzése érdekében

ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen

gondoskodjon az újrahasznosításukról az anyagi erőforrások

fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi

önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és

hogyan vihetik el az elhasznált termékeket a környezetvédelmi

szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják

meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait

nem szabad az egyéb közületi hulladékkal együtt kezelni.

Kapcsolatfelvétel: SAMSUNG WORLD WIDE Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG

Konektor napájacieho adaptéra DC

riadne pripojte k napájaciemu

vstupu a potom zástrčku

napájacieho adaptéra AC pripojte k
