Termék típusa	Soundbar
Márka	Samsung
Modell	HW-Q600C / HW-Q610GC
Méretek (H x Ma x Mé)	1030,0 x 57,0 x 105,0 mm
Súly	3,8 kg (Soundbar), 5,5 kg (mélynyomó)
Tápellátás	AC/DC adapter (24 V, 5,5 A)
Készenléti fogyasztás	2,0 W
Névleges kimeneti teljesítmény (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Névleges kimeneti teljesítmény (mélynyomó)	160 W
Támogatott audio formátumok	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 csatorna
Kapcsolódás	HDMI (eARC/ARC), optikai, Bluetooth, USB (5V/0,5A)
Hangmódok	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Különleges funkciók	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Szoftverfrissítés	USB-n keresztül (.bin fájl)
Üzemi hőmérséklet	+5°C és +35°C között
Üzemi páratartalom	10% ~ 75%
Vezeték nélküli mélynyomó	Modell: PS-WC67B, automatikus csatlakozás
Hátsó hangszórókészlet (opcionális)	SWA-9200S (külön megvásárolható)
Karbantartás	Tisztítsa puha, száraz ruhával; kerülje a vizet és oldószereket
Biztonság	Ne nyissa ki a házat; vihar esetén húzza ki a készüléket; gondoskodjon a megfelelő szellőzésről
Javíthatóság	Nincsenek felhasználó által javítható alkatrészek; a javításhoz kérjen segítséget képzett szerviztől

Gyakran ismételt kérdések - HW-Q600C SAMSUNG

Hogyan csatlakoztassam a soundbart a televíziómhoz?

Használjon HDMI kábelt (eARC/ARC támogatással) vagy optikai kábelt. Bluetooth esetén nyomja meg a távvezérlő PAIR gombját, és válassza ki a Soundbar Q6C-Series opciót a TV Bluetooth beállításaiban.

A soundbar nem kapcsol be, mit tegyek?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e a soundbarhoz és a fali aljzathoz. Ha a probléma továbbra is fennáll, húzza ki, majd dugja vissza a tápellátást.

Hogyan állítsam be a mélynyomó hangerejét?

Használja a távvezérlő WOOFER gombját a szint -12 és +6 közötti beállításához. Alapértelmezett érték 0.

Mit tegyek, ha a hang elcsúszik a képhez képest?

Nyomja meg a Hangvezérlés gombot a SYNC kiválasztásához, majd állítsa be a hang késleltetését 0 és 300 ezredmásodperc között a Fel/Le gombokkal. Ez a beállítás nem elérhető USB vagy BT módban.

Csatlakoztathatok USB meghajtót?

Igen, csatlakoztasson egy USB meghajtót a soundbar alján található USB porthoz (5V/0,5A), majd válassza ki az USB forrást. A soundbar MP3, WMA, OGG, AAC, WAV, FLAC, AIFF fájlokat játszik le.

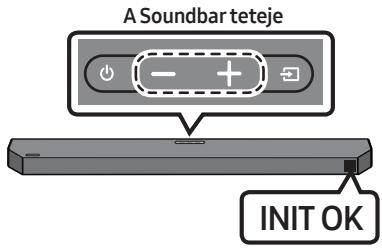

Hogyan állítsam vissza a soundbart gyári beállításokra?

Kapcsolja be a soundbart, majd nyomja meg és tartsa lenyomva a készülék házán lévő - és + (Hangerő) gombokat legalább 5 másodpercig. A kijelzőn INIT OK jelenik meg, és minden beállítás visszaáll gyári értékre.

A mélynyomó nem ad ki hangot, mit ellenőrizzek?

Győződjön meg róla, hogy a mélynyomó hátulján lévő LED kék színnel világít. Ha villog vagy piros, hajtsa végre a kézi csatlakoztatást: tartsa lenyomva a mélynyomó hátulján lévő ID SET gombot 5 másodpercig, majd a távvezérlő Fel gombját 5 másodpercig.

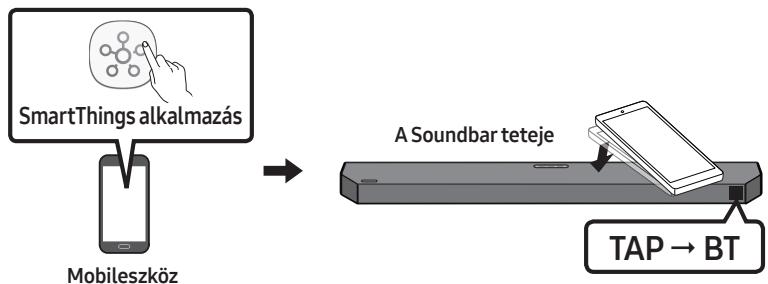

Hogyan használjam a Tap Sound funkciót?

Ez a funkció Android 8.1 vagy újabb rendszert futtató Samsung mobil eszközökön érhető el. Aktiválja a SmartThings alkalmazásban, majd egyszerűen érintse meg a soundbart a telefonjával a hang továbbításához.

A soundbar magától kikapcsol, ez normális?

Igen, az Auto Power Down funkció kikapcsolja a soundbart 18 perc elteltével, ha nincs hangjelzés D.IN, HDMI, BT vagy USB módban. Az újrabekapcsoláshoz nyomja meg a bekapcsológombot.

Frissíthetem a soundbar szoftverét?

Igen, töltse le a frissítő fájlt a Samsung webhelyéről, másolja egy USB pendrive-ra (FAT32 formátum, zenefájlok nélkül), csatlakoztassa a soundbar USB portjához, majd válassza ki az USB forrást. A folyamat a következőképpen jelenik meg: UPGR ➔ B ➔ DONE ➔ BYE.

HASZNÁLATI ÚTMUTATÓ HW-Q600C SAMSUNG

Tápkábel (Subwoofer, Soundbar)

Hálózati adapter (Soundbar)

HDMI-kábel

A KÉSZÜLÉK BELSEJÉBEN NINCSEN OLYAN ALKATRÉSZ, AMELYET HÁZILAG LEHETNE JAVÍTANI. A KÉSZÜLÉK JAVÍTÁSÁT BÍZZA SZAKEMBERRE. Az alábbi táblázatban található az On Samsung termékén levő szimbólumok magyarázata.

4	FIGYELEM FESZÜLTSEG ALA TT! NE NYISSAKI A BURKOLATOT!
4	Ez a jal a készülék besejében uralkódó magasfeszültsegre figyelmeztet. Semmíkeppen ne érjen a készülék besejében található alkatrészekhez. Veszélyes.
1	Ez a jal azt jalzi, hogy a terméket oyan fontos informáciokkal lätták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.
	II. osztányú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földésre. Ha ez a szimbólum nem szerepel a pátkábelle ellátott terméken, a terméknek megbizható csatlakozással KELL rendelkeznie a védöföldéshez (földés).
	Váltakoź áramú feszültseg: Ez a szimbólum azt jelzi, hogy a vele jolött néveges feszültseg váltakoź áramú.
	Egyenáramú feszültseg: Ez a szimbólum azt jelzi, hogy a vele jolött néveges feszültseg egyenáramú.
4i	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkoź tudnivalóit.

FIGYELMEZTETÉS

A tűz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA. - Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezetékes csatlakozással. - A berendezés hálózatról való leválasztásához a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állnia. - Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre. - Kapcsolja ki teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

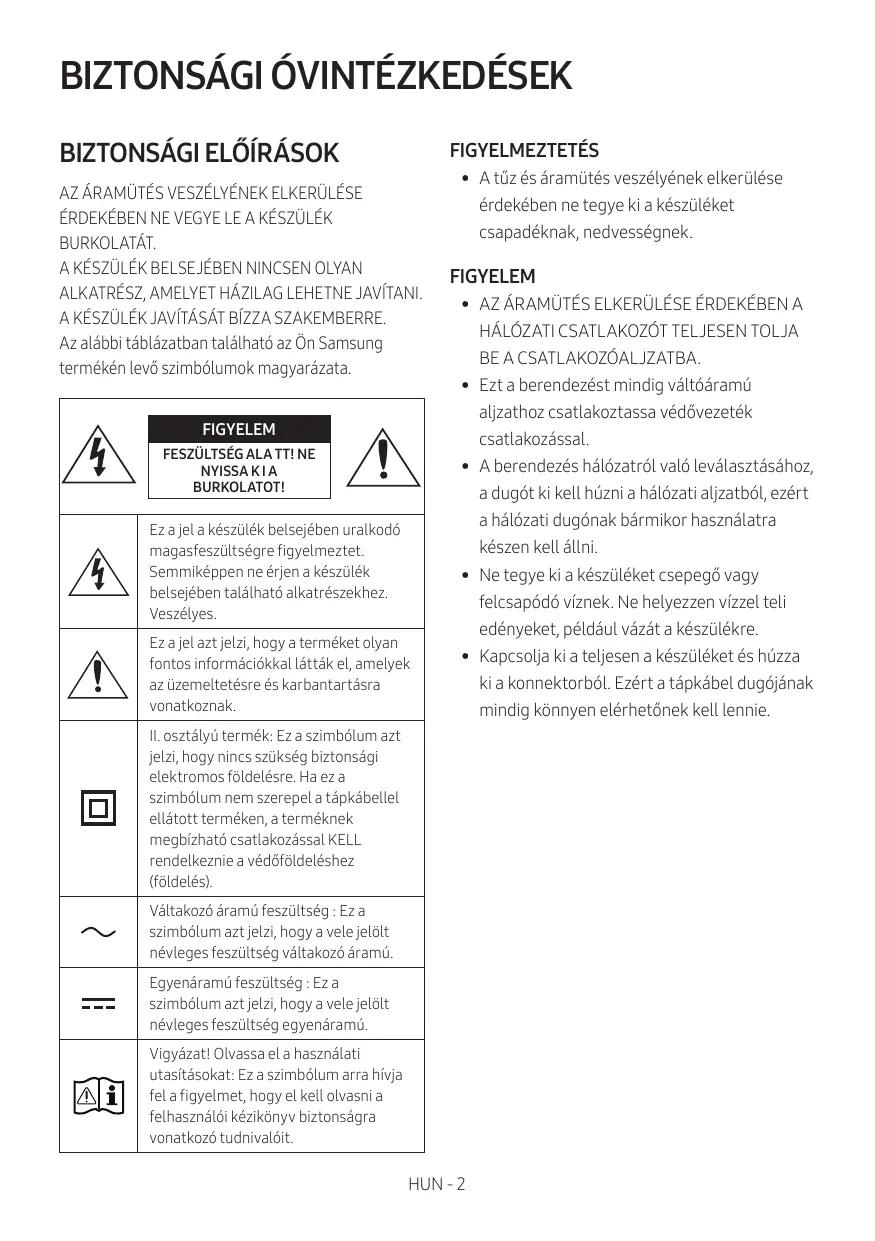

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Győződjön meg arról, hogy az otthon levő AC tápfeszültség megfelel a készülék alján levő azonosító címkén felsorolt energiakövetelményeknek. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7–10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készüléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.
2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.
3. Ne tegye ki a készüléket közvetlen napfénynek vagy hőforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.
4. Tartsa távol a készüléket a nedvességtől (vízzel teli vázától) és a túlzott hőtől (pl. radiátortól), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.
5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket. FIGYELEM: Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

TARTALOMJEGYZÉK

01 Részegységek Ellenőrzése 6 02 A Termék Áttekintése 7

A Soundbar elülső panele / felső panele Soundbar Alsó Panel 8

03 A Távvezérlő Használata 9

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem) 9 A Távvezérlő Használatának Módja 9 A Rejtett Gombok használata (Gombok egynél több funkcióval) 13 A különféle hangeffektus módok Kimeneti Specifikációja 13 A Soundbar hangerejének szabályozása a televízió távvezérlőjével 14

04 A Soundbar Csatlakoztatása 15

A Tápellátáshoz Történő Csatlakoztatás 15 A Samsung vezeték nélküli hátsó hangszórókészlet csatlakoztatása a Soundbarhoz 18

05 Csatlakoztatás TV-hez 19

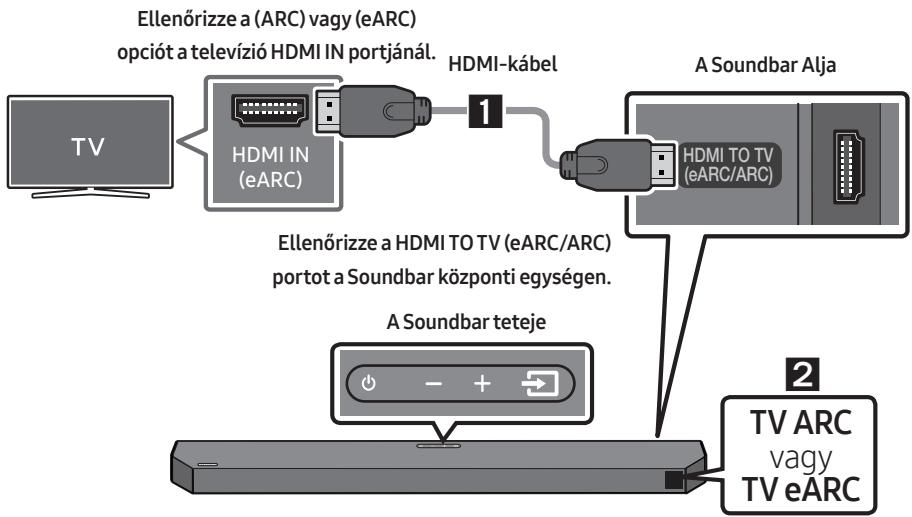

1. Módszer Csatlakoztatás HDMI-kapcsolaton keresztül

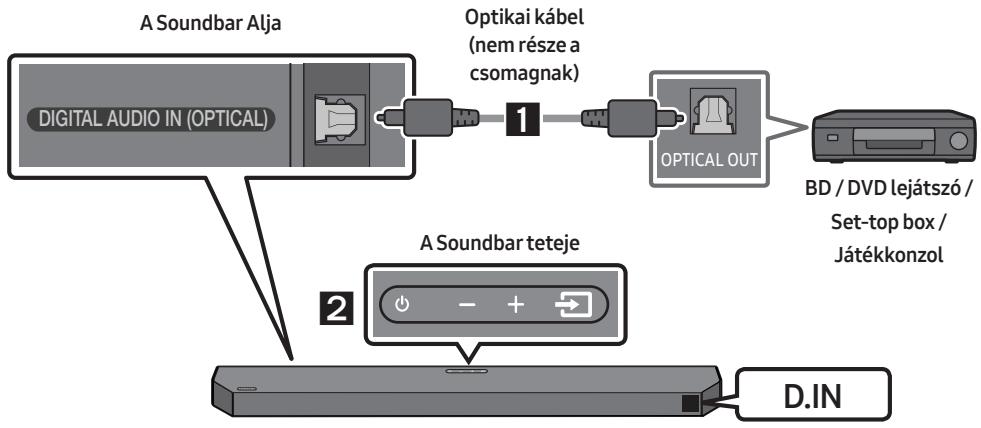

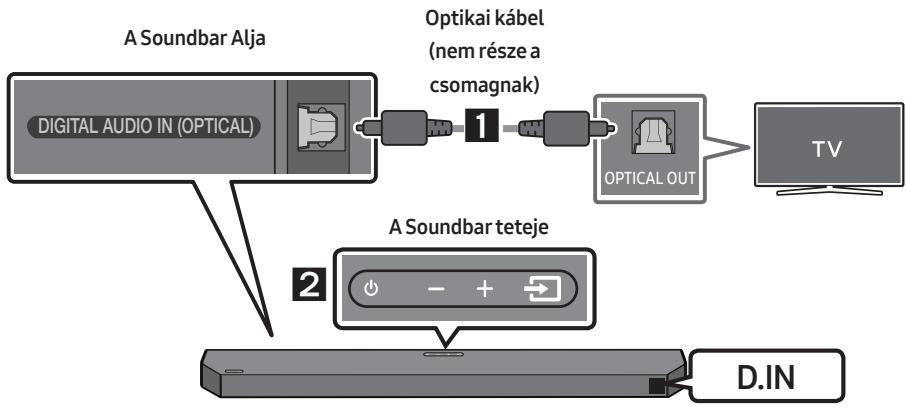

2. Módszer Csatlakoztatás Optikai Kábellel 21
3. Módszer Csatlakozás Bluetooth keresztül 23

06 Csatlakoztatás Külső Eszközhöz 25

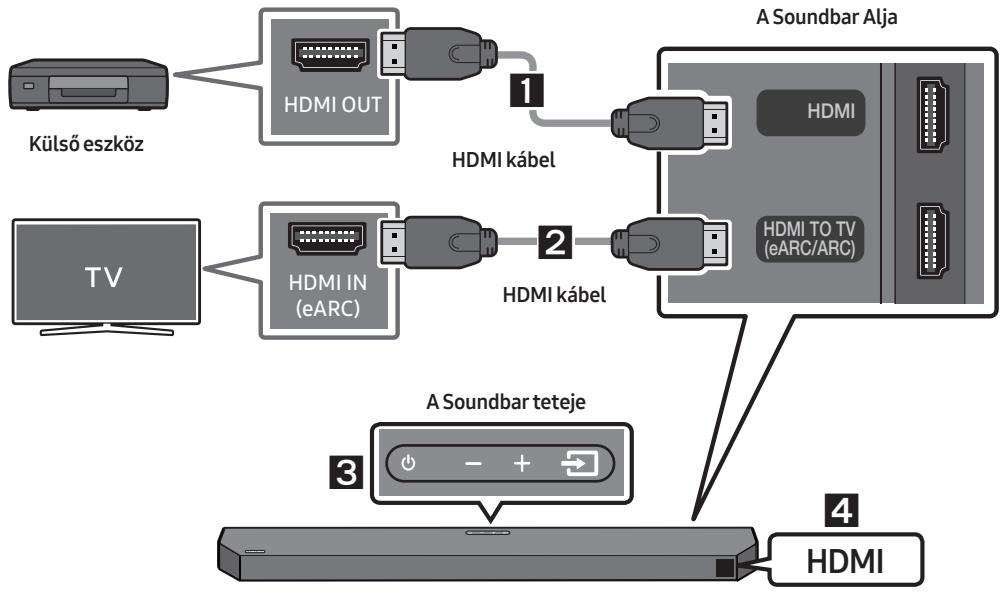

1. Módszer Csatlakoztatás HDMI-kábellel (képes Dolby Atmos®/DTS:X dekódolásra és lejátszásra) 25
2. Módszer: Csatlakoztatás optikai kábelen keresztül 26

07 USB-meghajtó csatlakoztatása 27 08 Mobileszköz csatlakoztatása 28

Csatlakozás Bluetooth-on keresztül 28 A Tap Sound használata 32

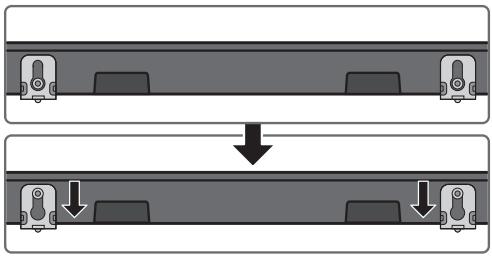

09 A fali konzol felszerelése 33

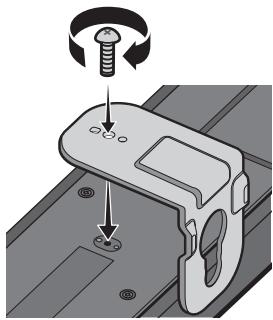

Óvintézkedések a felszerelés során 33 Fali konzol komponensek 33

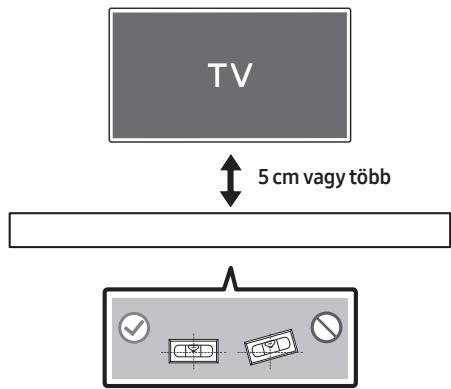

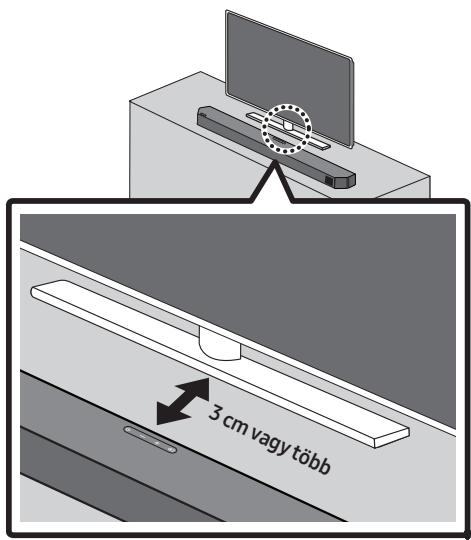

10 A soundbar telepítése a TV előtt 35 11 Szoftverfrissítés 36

Frissítés USB-n keresztül 36 Visszaállítás 37

12 Hibaelhárítás 38 13 Szabadalmak 40 14 Nyílt Forráskódú Licenc Megjegyzés 41 15 Fontos Megjegyzés a Szervizzel Kapcsolatban 41 16 Műszaki Adatok és Útmutató 42

Műszaki adatok 42

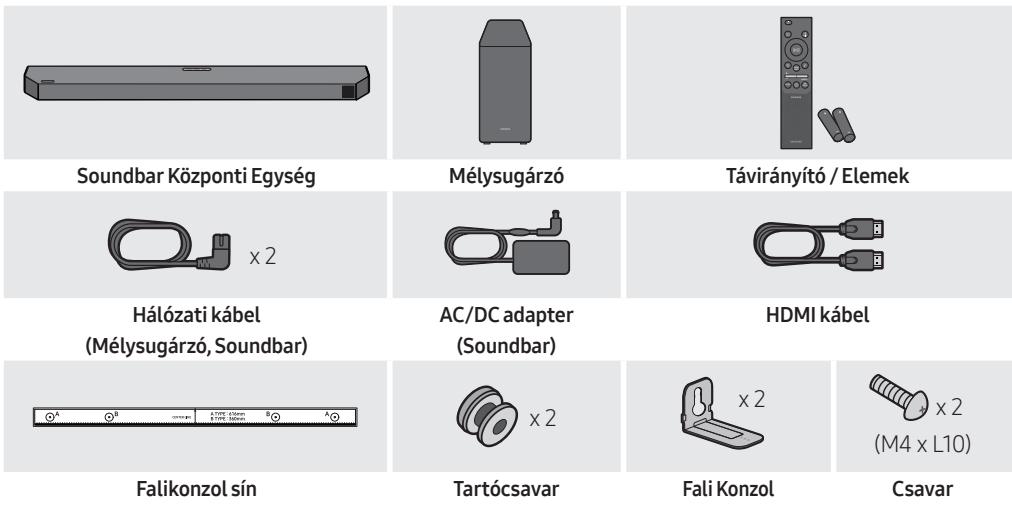

01 RÉSZEGYSÉGEK ELLENŐRZÉSE

• Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)
• A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal. A fali felszereléssel kapcsolatos további tájékoztatásért lásd a 33. oldalt.
• A megjelenés és a termékjellemzők előzetes figyelmeztetés nélkül is változhatnak.
• A tartozékok enyhén eltérhetnek a fenti ábrán láthatóktól.

02 A TERMÉK ÁTTEKINTÉSE

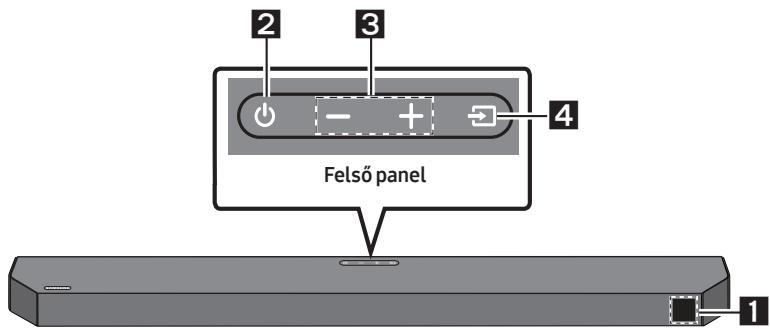

A Soundbar elülső panele / felső panele

1	Kijelző A készülék állapotát és pillanatnyi MODját jelzi ki.
2	(Bekapcsoló) Gomb A készülék be- és kikapcsolása. • Auto Power Down Funktion A készülék automatikusan kikapcsol a következő helyzetekben. - D.IN / HDMI / BT / USB Mod: Ha 18 percen út nincs hang jel.
3	+(Hangerő) Gomb A hangerő beálítása. • Beálítást kõvetően a hangerő szintje megjelenik a Soundbar elülső kijelzőjén.
4	(Forrás) Gomb A bemeneti jelforrás MOD kiválasztása.
	Bemeneti mod	Kijelző
	Optikai	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automaticus konverzió)
		D.IN → TV ARC (Automaticus konverzió)
	HDMI	HDMI
	BLUETOOTH mod	BT
	USB mod	USB

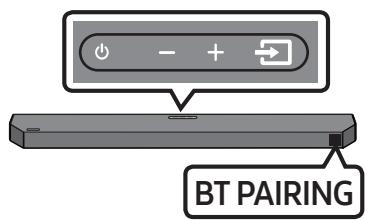

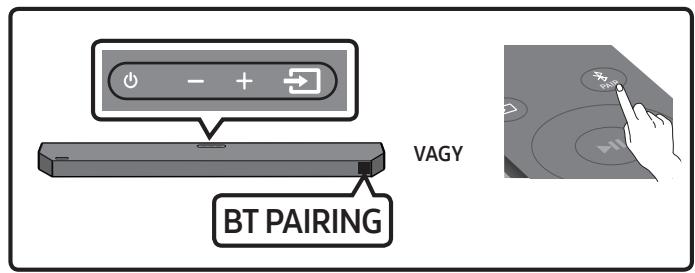

	• A „BT PAIRING" mod bekapcsolásához ványtsa a jelforrást „BT" MODra, majd tartsa lenyomva legalább 5 másodpercig a(Forrás) gombat.

• Az eARC mód akkor támogatott, ha a TV beállításaiban be van kapcsolva az eARC funkció.
• Az AC tápkábel csatlakoztatásakor a bekapcsológomb 4-6 másodpercig működik.

A készülék bekapcsolása után 4-5 másodperc telik el, mire a hang először megszólal. - Ha a TV-ből és a Soundbarból is szól a hang, akkor a TV-audio Beállítások menüjében állítsa a TV hangszóróját Külső hangszóró lehetőségre.

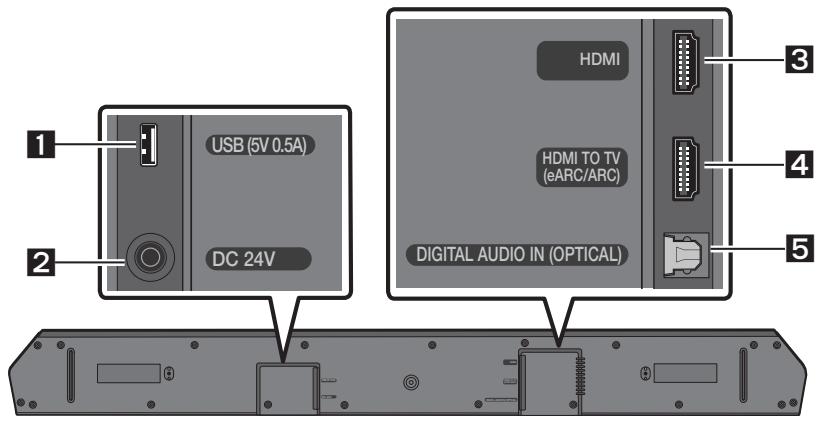

Soundbar Alsó Panel

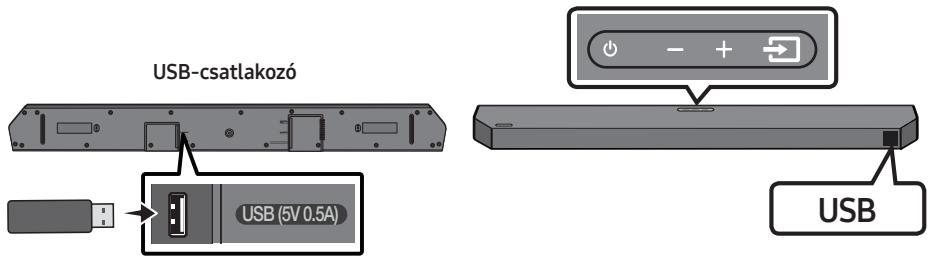

1	USB (5V 0.5A) USB-meghajtóc csatlakoztathat, és lejátszhatja a rajta tároltzenefájlokat a Soundbaron keresztül. (Lásda 27. oldalt.)
2	DC 24V (Áramforrás Be) Csatlakoztassa az AC/DC adaptert. (Lásda 15. oldalt.)
3	HDMI Digitalis videó és audió jelek bemenete, egyidejüleg HDMI kábelel csatlakoztatott eszkök számára. Egy külso eszköz HDMI kimenetének csatlakoztatásához. (Lásda 25. oldalt.)
4	HDMI TO TV (eARC/ARC) Egy televízión HDMI IN (eARC) csatlakozójának csatlakoztatásához. (Lásda 19. oldalt.)
5	DIGITAL AUDIO IN (OPTICAL) Egy külso eszköz digitális (optikai) kimenetének csatlakoztatásához. (Lásda 26. oldalt.)

• Az AC/DC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne a kábelt húzza.
• Ne csatlakoztassa a készüléket, vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A TÁVVEZÉRLŐ HASZNÁLATA

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem)

Csúsztassa a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 db AAA elemet (1,5V) úgy, hogy a polaritás megfelelő legyen. Csúsztassa vissza a hátsó fedelet.

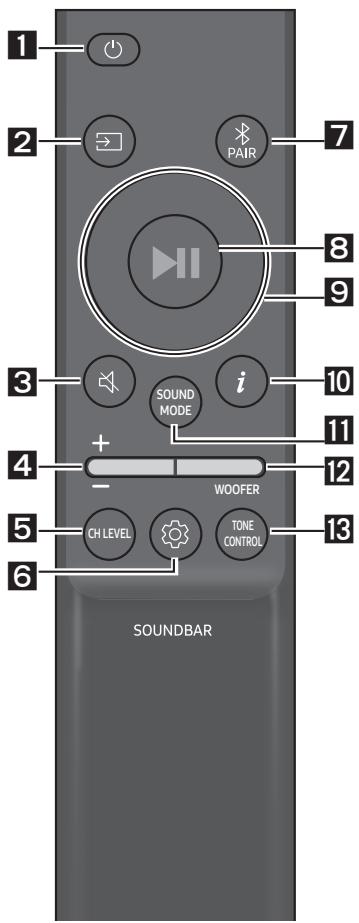

A Távirányító Használatának Módja

1	Bekapcsoló	A Soundbar be- és kikapcsolása.
2	Forrás	Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.
3	Némítás	Nyomja meg a (Némítás) gombot a hang némításához. Nyomja meg újra a hang némításanak megszüntetéséhez.
4	Hangerő	Nyomja meg a gombot felfelé vagy lefelé, hogy beálítsa a hangerőt. · Némítás Nyomja meg a Hangerő gombot a hang némításához. Nyomja meg újra a hang némításanak megszüntetéséhez.

5	CH LEVEL CH LEVEL	A gomb megnyomásával módosíthatja az egyes hangszórók hangerejét. · A gomb megnyomásával válassza ki a CENTER LEVEL vagy a TOPLEVEL lehetőséget, majd állítsa be a hangerőt -6 és +6 közötti értékre a Fel/Le gombokkal. · Hátsó hangszórók (külön megvásárolhától) csatlakoztatása esétén a rendszer támogatja a REAR LEVEL beallitást. A REAR LEVEL hangerejét a Fel/Le gombokkal állíthatja be -6 és +6 közötti értékre.
6	Hangvezérlés	A gomb megnyomásával beallithatja az audiofunkciét. A kívánt beallitások a Fel/Le gombokkal módosíthatól. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Ebben a modban érthetöbb a filmekben és a tívellműsorokban elhangzó beszéd. - NIGHT MODE ON/OFF Ez a mod'éjszakai tívenézsésre van optimalizálva, és oyan beallitásokkal rendelkezik, melyekCsokkentik a hangerőt, megis gondoskodnak róla, hogy a beszédjól érthető maradjon. - SYNC Ha a televizión videójele és a Soundbar audiojele nincs szinkronban, nyomja meg a (Hangvezérlés) gombot és valassza ki az SYNC funksió t, majd állítsa be az audiokéslettest 0~300 milliszekundum között a Fel/Le gombok segít ségevel. (Nem elérhető „USB" vagy „BT" modban.) - VIRTUAL ON/OFF A Dolby Virtual funkció ON/OFF állapatba capcsolható. · A VOICE ENHANCE, a NIGHT MODE és a VIRTUAL audiofunkció a Fel/Le gombokkal capcsolható ON/OFF állapatba. (A VIRTUAL funkció nem hasznáhlato „USB" és „BT" modban.) · Tartsa lenyomva a (Hangvezérlés) gombot kb. 5 masodpercig, hagy a hangot minded frekvenciasávban beallithassa. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, és 10 kHz vászlathó a Balra/Jobbra gombok használatával, és ezek mindegyike -6 és +6 értekek között állitható be az Fel/Le gombok használatával. (Ügyeljenarra, hagy a hang mód „STANDARD" lehetőségre legyen állíta.)
7	PAIR Bluetooth PAIR	Kapcsoljá a Soundbart Bluetooth-párosításí módba. Nyomja meg a PAIR gombot, és az üj Bluetooth-eszköz csatlakoztatásahoz várja meg a „BT PAIRING" képernyő megjelenését.
8	Lejátszás / SzUNET	A zenét a gomb megnyomásával is lejátszhatja vagy szüneteltetheti.
9	Fel/Le/Balra/Jobbra	Nyomja meg a jelzett területeket a Fel/Le/Balra/Jobbra kiválasztásához.
		Nyomja meg a Fel/Le/Balra/Jobbra opció a gombon, a funkciók kiválasztásához vagy beallításához. • Ismétlés Az Ismétlés funció használatához „USB" MODban, nyomja meg az Fel gombot. • Zene Átugrása Nyomja meg a Jobbra gombot a következő zenei fajl kiválasztásához. Nyomja meg a Balra gombot az előő zenei fajl kiválasztásához. • ID SET Tartsa lenyomva 5 másodpercig az Fel gombot az ID SET elvégzséhéz (vezeték nélkülí mélysugárzóhoz vagy vezeték nélkülí hátsó hangszöróhoz történő kapcsolódás esétén).
10	i Infó	Megnyomásával információkat jeleníthet meg az aktív funcióróól vagy a rendelkezésrealandó kodekról.
11	SOUND MODE SOUND MODE	A gomb megnyomásával kiválaszthatja a kívánt hangmódot. SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD - SURROUND SOUND A szokásosnól szélesebb hangteret biztosít. - GAME PRO Sztereoszkópikus hangot biztosít, hogy játék kőzben elmerüljön az akcióban. - ADAPTIVE SOUND Elemzi a tartalmat valós idöben és automatikusan biztosítja az optimális hangteret a tartalom jellemzői alapján. - STANDARD Azeredeti hangot adja ki. • DRC (Dynamic Range Control) A Dolby Digital sávok dinamikus tartományvezéról sének alkalmazását teszi lehetővé. A DRC (dinamikus tartományvezéról) be- vagy kikapcsolásához tartsa nyomva a SOUND MODE gombot tobb mint 5 másodpercig a Soundbar kikapcsolt allapotában. A bekapcsolt DRC mér sékli az erős hangokat. (Ez a hang torzulásával järhat.) • Bluetooth Power Ez a funkció automatikusan bekapcsolja a Soundbart, ha csatlakozásí kérét észlèyegykorabban már csatlakoztatott TV-tól vagy Bluetooth-eszköztól. Alapértelmezéskétna beällítás: Be. - Nyomja meg és tartsa nyomva a SOUND MODE gombot legalább 5 másodpercig aBluetooth bekapcsolás fungció kikapcsolásához.
12	WOOFER WOOFER (BASSZUS) SZINT	Nyomja meg a gombot felfelé vagy lefelé, hogy beallítsa a mélysugárzó (basszus) hangerejét -12 vagy -6 - +6 kozötti értékre. Ha megnyomja a gombot, akkor ezzel a mélysugárzó (basszus) hangerejét a 0 (alapételmezett) szintre állütja.
13	TONE CONTROL TONE CONTROL	A gomb megnyomásával módosíthatja a magas vagy mély hangok hangerejét. • A gomb megnyomásával valssza ki a TREBLE vagy a BASS lehetóséget, majd állütsa be a hangerőt -6 és +6 kozötti értékre a Fel/Le gombokkal. A mély hangok hangerején módosítása esétén a mélysugárzó szintje megfeleloen módosul.

A Rejtett Gombok használata (Gombok egynél több funkcióval)

Rejtett Gomb		Referenciaoldal
Távirányító Gomb	Funkció
WOOFER (Fel)	Televício távirányítóján Be/Ki (Készenlét)	14 oldal
Balra	TV automatikus csatlakoztatás be/ki (BT kész)	24 oldal
Fel	ID SET	11 oldal
(Hangvezérlés)	7 Sávos EQ	24 oldal
SOUND MODE	DRC ON/OFF (Készenlét)	11 oldal
	Bluetooth Power	11 oldal

A különféle hangeffektus módok Kimeneti Specifikációja

Effektus		Bemenet	Kimenet
			Csak mélysugárzóval	Mélysugárzóval és vezéték nélküli hátatóhangszörkészlettel
SOUND MODE	SURROUND SOUND	2.0 cs	3.1.2 cs	5.1.2 cs
		5.1 cs	3.1.2 cs	5.1.2 cs
		Dolby Atmos®, DTS:X	3.1.2 cs	5.1.2 cs
	GAME PRO	2.0 cs	3.1.2 cs	5.1.2 cs
		5.1 cs	3.1.2 cs	5.1.2 cs
		Dolby Atmos®, DTS:X	3.1.2 cs	5.1.2 cs
	ADAPTIVE SOUND	2.0 cs	3.1.2 cs	5.1.2 cs
		5.1 cs	3.1.2 cs	5.1.2 cs
		Dolby Atmos®, DTS:X	3.1.2 cs	5.1.2 cs
	STANDARD	2.0 cs	2.1 cs	2.1 cs
		5.1 cs	3.1 cs	5.1 cs
		Dolby Atmos®, DTS:X	3.1.2 cs	5.1.2 cs

• A Samsung vezeték nélküli hátsó hangszórókészlet külön kapható. A készlet megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbar-t vásárolta.
• Ha a bemeneti forrás Dolby Atmos®, DTS:X, akkor a csak a mélysugárzót tartalmazó beállítás 3.1.2 csatornás hangot biztosít, míg a mélysugárzót és vezeték nélküli hátsó hangszórókészletet tartalmazó beállítás 5.1.2 csatornás hangot biztosít.
• A hátsó hangszórók nem szólalnak meg a 2 csatornás kimenet használatakor. A hátsó hangszórók megszólaltatásához állítsa be a SURROUND SOUND effektmodot.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A Soundbar hangerejének szabályozása a TV távvezérlőjével.

• Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
• A funkció használatához állítsa a TV hangszórót Külső hangszóróra.
• A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Kapcsolja ki a Soundbart.
• Nyomja meg a WOOFER gombot három másodpercig.

A WOOFER gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „OFF-TV REMOTE" (Alapértelmezett mód), „SAMSUNG-TV REMOTE", „ALL-TV REMOTE".

Távirányító Gomb	Kijelző	Státusz
5 Sec	(Alapértelmezett MOD)OFF-TV REMOTE	A TV távirányító letiltásá.
5 Sec	SAMSUNG-TV REMOTE	Engedélyezze a Samsung TV IR távirányítóját.
5 Sec	ALL-TV REMOTE	Engedélyezze egy harmadik fél TV-jének IR távirányítóját.

04 A SOUNDBAR CSATLAKOZTATÁSA

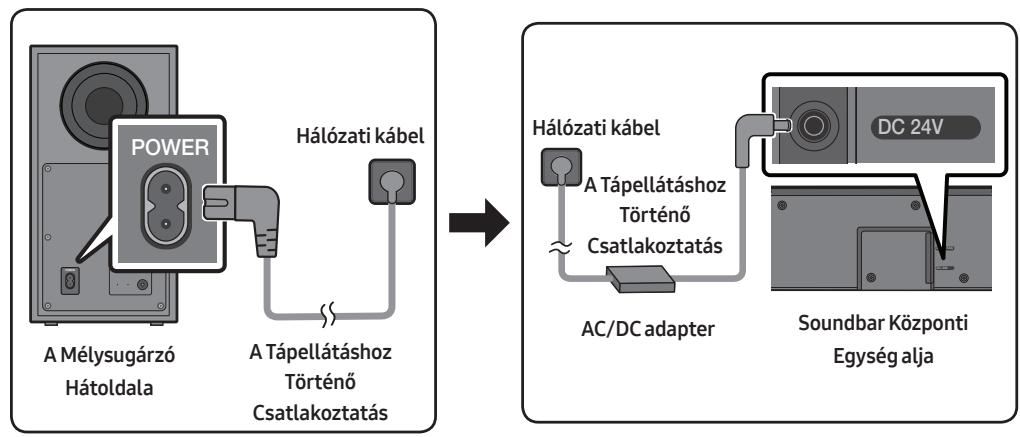

A Tápegységhez Történő Csatlakoztatás

Használja a részegységeket a Mélysugárzó és a Soundbar konnektorhoz való csatlakoztatásához, az alábbi sorrendben:

• Az áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)
• Csatlakoztassa a tápkábelt a mélysugárzóhoz.
• Csatlakoztassa a tápkábelt az AC/DC-adapterhez. Csatlakoztassa az AC/DC-adaptert (a tápkábellel) a Soundbarhoz.
• Csatlakoztassa áramforráshoz a Soundbart és a mélysugárzót.
• Először a mélysugárzót csatlakoztassa az áramforráshoz. A mélysugárzó automatikusan csatlakozik, amikor a Soundbart bekapcsolja.

• Ügyeljen arra, hogy az AC/DC-adaptert vízszintes helyzetben helyezze az asztalra vagy a padlóra. Ha az AC/DC-adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.
• Ha kihúzza, majd ismét csatlakoztatja a tápkábelt, amikor a készülék be van kapcsolva, a Soundbar automatikusan bekapcsol.

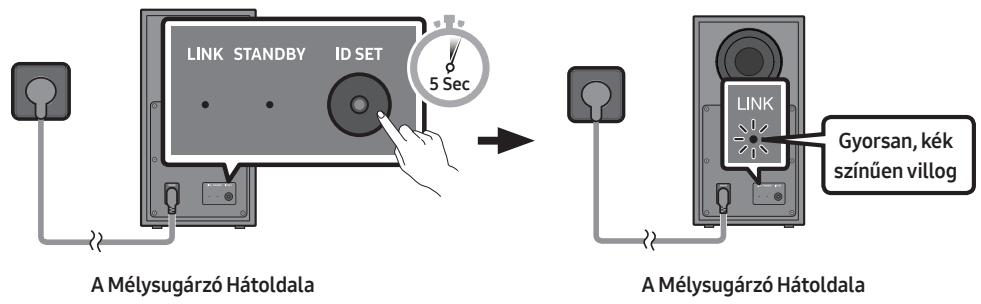

Az alábbi manuális csatlakoztatási eljárás elvégzése előtt:

• Ellenőrizze, hogy a Soundbar és a mélysugárzó tápkábele megfelelően lett-e csatlakoztatva.
• Ellenőrizze, hogy a Soundbar be van-e kapcsolva.
• Tartsa lenyomva legalább 5 másodpercig az ID SET gombot a mélysugárzó hátoldalán.
• A mélysugárzó hátoldalán lévő piros jelzőfény kikapcsol, és a kék jelzőfény villog.

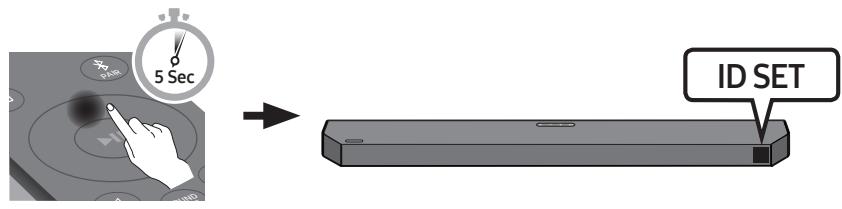

1. Tartsa lenyomva legalább 5 másodpercig az Fel gombot a távirányítón.
2. A Soundbar kijelzőjén egy pillanatra megjelenik, majd eltűnik az ID SET üzenet.
3. Ha az ID SET befejeződött, akkor a Soundbar automatikusan bekapcsol.

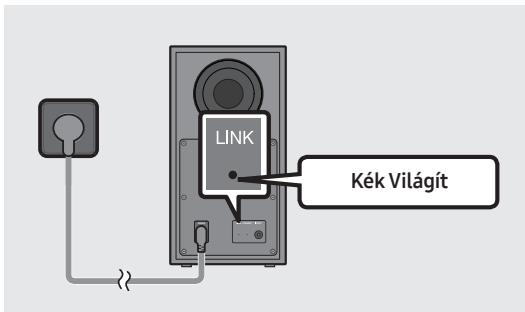

1. Ellenőrizze, hogy a LINK LED folyamatos kék színnel világít-e (csatlakozás befejeződött).

A LINK LED jelzőfény abbahagyja a villogást és folyamatos kék színnel világít, ha létrejött a kapcsolat a Soundbar és a vezeték nélküli mélysugárzó között.

A mélysugárzó hátoldalán lévő LED jelzőfény világít.

LED	Állapot	Leírás	Megoldás
KékLINK STANDBY ID SET	Be	Sikeres csatlakozás(normál működés)	-
	Villog	A kapcsolat helyreállításá	Ellenőrizable, hogy a Soundbar központi egységheczsatlakoztatott tápkábel megfelelo'enlett-ecsatlakoztatva, vagy várjonkörülbelül 5 percet. Ha a villogásfolytatódik,Probálja manuálisancsatlakoztatni a mélysugárzólt.Lásd a 16. oldalt.
PirosLINK STANDBY ID SET	Be	Készenlét (a Soundbar központi egység ki vankapcsolvá)	Ellenőrizable, hogy a Soundbar központi egység tápkábelemegfelelo'enlett-ecsatlakoztatva.
		A csatlakozás nem sikerült	Csatlakozzon Újra. Lásd a 16. oldalon a manuáliscsatlakoztatársól szolóinstrukciókat.
Piros és kékLINK STANDBY ID SET	Villog	Hiba	A Samsung Szervizközponteléhetőségét a kézikönyvbentalálja.

MEGJEGYZÉSEK

• A készülék mozgatása vagy telepítése előtt kapcsolja ki a készüléket és húzza ki a tápkábelt.
• Ha a központi egység ki van kapcsolva, akkor a vezeték nélküli mélysugárzó készenléti módba lép, és a hátlapon lévő STANDBY LED pirosra változik, miután kék színnel néhányat villog.
• Ha a Soundbar közelében olyan eszközt használ, amely ugyanazt a frekvenciát használja, mint a Soundbar, az interferencia miatt a hang megszakadhat.
• A központi egység vezeték nélküli jelének maximális hatótávolsága kb. 10 m, de ez változhat a működési környezettől függően. Ha a központi egység és a vezeték nélküli mélysugárzó között fém vagy vasbeton fal van, a rendszer lehet, hogy nem fog működni, mert a vezeték nélküli jel nem hatol át a fémen.

FIGYELEM

• A vezeték nélküli vevőantennák a vezeték nélküli mélynyomóba vannak beépítve. Tartsa távol a készülékeket a víztől és a nedvességtől.
• Az optimális hangminőség érdekében biztosítsa, hogy a vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók (külön kaphatók) körül ne legyenek akadályozó tárgyak.

A Samsung vezeték nélküli hátsó hangszórókészlet csatlakoztatása a Soundbarhoz

Ha csatlakoztatja a Samsung vezeték nélküli hátsó hangszórókészletet (SWA-9200S, külön kapható) a Soundbarhoz, ezzel javíthatja a vezeték nélküli térhangzást.

A csatlakoztatást illetően a Samsung vezeték nélküli hátsó hangszórókészlet kézikönyve szolgál részletekkel.

05 CSATLAKOZTATÁS TV-HEZ

1. Módszer: Csatlakoztatás HDMI-kapcsolaton keresztül

Technológiát támogató TV csatlakoztatása

FIGYELEM

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• Amikor TV-t és a Soundbart HDMI-kábellel csatlakoztatja, mindig az ARC vagy az eARC jelzésű csatlakozókat használja. Ellenkező esetben előfordulhat, hogy a TV hangja nem hallható.
• A javasolt kábel a High-Speed HDMI Cable with Ethernet.
• Az eARC funkciót támogató TV csatlakoztatásakor a „TV eARC” felirat jelenik meg a kijelzőn, és hangjelzés hallható.
• Az ARC/eARC funkció használatakor támogatott a Dolby Atmos®/DTS:X.

1. A Soundbar és a televízió bekapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
2. A „TV ARC” vagy „TV eARC” felirat jelenik meg a Soundbar központi egység kijelzőablakán, és a Soundbar a televízió hangját játssza le.
3. Az „TV eARC” abban az esetben jelenik meg, ha a TV beállításaiban be van kapcsolva az eARC funkció.
4. Az eARC segítségével történő kapcsolódáshoz a TV menüjében be kell kapcsolni az eARC funkciót. A beállítással kapcsolatban lásd a TV használati útmutatóját. (pl. Samsung TV: Főmenü ( ) → Menü → Beállítások ( ) → Összes beállítás ( ) → Hang → Szakértői beállítások → HDMI-eARC üzemmód (Auto).)
5. Ha a TV hangja nem hallható, nyomja meg a (Forrás) gombot a távirányítón vagy a Soundbar felső részén a „D.IN” mód bekapcsolásához. A képernyőn a „D.IN” és a „TV ARC” vagy „TV eARC” felirat jelenik meg, és a televízió hangja kerül lejátszásra.
6. Ha a „TV ARC” vagy „TV eARC” nem jelenik meg a Soundbar központi egység kijelzőablakán, akkor ellenőrizze, hogy a HDMI kábel a megfelelő porthoz van-e csatlakoztatva.
7. A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉSEK

• Ha egy HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) funkciót támogató TV-t HDMI-kábellel csatlakoztat a Soundbarhoz, akkor a digitális video- és audioadatokat külön optikai kábel csatlakoztatása nélkül továbbíthatja.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Ez a funkció nem érhető el, ha a HDMI kábel nem támogatja az ARC vagy eARC szabványt.
• Az ARC és az eARC technológia sávszélessége eltér. Az eARC - az Audio Return Channel továbbfejlesztett verziója - jelentősen nagyobb sávszélességű az ARC technológiánál. A nagyobb sávszélességnek köszönhetően több adat vihető át. Így az eARC-csatornán keresztül olyan hangformátumokat is élvezhet, mint a Dolby Atmos® és a DTS:X.
• Ha a sugárzott jelek Dolby Digital formátumban vannak, és a televízión a „Digitális Kimeneti Audioformátum” beállítás PCM, akkor javasoljuk, hogy módosítsa a beállítást Dolby Digital formátumra. Ha a beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)

2. Módszer: Optikai kábel csatlakoztatása

Ellenőrzőlista a csatlakoztatás előtt

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• Ha optikai kábelt használ, és a csatlakozóknak vannak védőkupakjaik, ügyeljen arra, hogy távolítsa el azokat.

1. Csatlakoztassa a Soundbaron lévő DIGITAL AUDIO IN (OPTICAL) csatlakozót a televízió OPTICAL OUT csatlakozójához egy digitális optikai kábellel (nem része a csomagnak).
2. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és válassza a „D.IN” módot.
3. A TV hangja a Soundbarból szól.

A Q-Symphony funkció használata

A Q-Symphony esetén a Soundbar szinkronizálja magát egy Samsung TV-vel, hogy két eszközön keresztül továbbítsa a hangot az optimális térhatás érdekében. Amikor a Soundbar csatlakoztatva van, a „TV+Soundbar” menü megjelenik a TV Hangkimenet menüjében. Válassza ki a megfelelő menüt.

Optikai kábel (nem része a csomagnak)

• TV menü példa: TV + [AV] Soundbar sorozat neve (HDMI)

MEGJEGYZÉSEK

• A TV által támogatott kodek szerint működhet.
• Ez a funkció csak akkor támogatott, ha a HDMI-kábel vagy az optikai kábel (nem része a csomagnak) csatlakoztatva van.
• A megjelenő üzenet a TV modelljétől függően eltérő lehet.
• Ez a funkció csak bizonyos Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

3. Módszer: Csatlakozás Bluetooth-on keresztül

Ha televízióját Bluetooth-on keresztül csatlakoztatja, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy televízió csatlakoztatható.

Az első csatlakoztatás

1. Nyomja meg a PAIR gombot a távirányítón, a „BT PAIRING” módba történő lépéshez.

(VAGY) a. Nyomja meg a (Forrás) gombot a felső panelen, majd válassza ki a „BT” módot. A „BT” megváltozik „BT PAIRING” automatikusan pár másodperc alatt, vagy „BT READY” feliratra vált, ha van már korábban elmentett csatlakozás.

b. Ha a „BT READY” megjelenik, tartsa lenyomva a (Forrás) gombot a Soundbar felső panelén több mint 5 másodpercig a „BT PAIRING” megjelenítéséhez.

1. Válassza ki a Bluetooth módot a televízión. (Bővebb információkat a televízió kézikönyvében talál.)
2. Válassza az „Soundbar Q6C-Series (Bluetooth)” opciót a televízió képernyőjén lévő listán. A rendelkezésre álló Soundbar „Need Pairing” vagy „Paired” felirattal van megjelölve a televízió Bluetooth eszközlistáján. A Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, és hozzon létre kapcsolatot.
3. Ha a televízió csatlakoztatva van, a [TV Név] → „BT” jelenik meg a Soundbar elülső kijelzőjén.
4. Most már hallhatja a televízió hangját a Soundbarból.
5. Miután első alkalommal csatlakoztatta a Soundbart a TV-hez, használja a „BT READY” módot az újbóli csatlakozáshoz.

Ha az eszköz csatlakozása nem sikerült,

• Ha a korábban csatlakoztatott Soundbar tétel (pl. „Soundbar Q6C-Series(Bluetooth)”) jelenik meg a listán, törölje azt.
• Majd ismételje meg az 1-3. lépéseket.

A Soundbar leválasztása a televízióról

Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és váltson „BT” módról másik módra.

• A televízió egy rövid ideig válaszra vár a Soundbartól, mielőtt bontja a kapcsolatot.

(A bontáshoz szükséges idő a televízió modelljétől függően eltérő lehet.)

• Ha a Soundbar és a TV közötti automatikus Bluetooth csatlakozást törölni kívánja, tartsa lenyomva 5 másodpercig a Balra gombot a távirányítón, mialatt a Soundbar „BT READY” állapotban van.

(Váltás Be → Ki)

Mi a különbség a BT READY és a BT PAIRING között?

• BT READY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott TV-t vagy mobileszközt.
• BT PAIRING: Ebben a módban csatlakoztathat egy új eszközt a Soundbarhoz. (Nyomja meg a

Nyomja meg a PAIR gombot a távirányítón, vagy tartsa lenyomva 5 másodpercnél tovább a

(Forrás) gombot a Soundbar felső panelén, amíg a Soundbar „BT” módban van.

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belül található eszközt a Bluetooth-kommunikáción keresztüli csatlakozáshoz.
• Ha Bluetooth-eszköz csatlakoztatásakor PIN-kódot kell megadnia, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth-eszköz között 10 m-nél nagyobb lesz.
• A Soundbar 18 perc után automatikusan kikapcsol készenléti állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja megfelelően elvégezni a Bluetooth-keresést és -csatlakoztatást:

Ha erős elektromos mező van a Soundbar körül. - Ha egyszerre több Bluetooth-eszközt csatlakoztat a Soundbarhoz. - Ha a Bluetooth-eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

• Az elektronikus eszközök elektromos interferenciát okozhatnak.

Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységétől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

06 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

1. Módszer: Csatlakoztatás HDMI-kábellel (képes Dolby Atmos®/DTS:X dekódolásra és lejátszásra)

Csatlakoztatás előtti ellenőrzőlista

• Ha az audiokimeneti opciók tartalmaznak másodlagos audio lehetőséget is, akkor ezt mindenképpen állítsa Ki állásba.
• Győződjön meg arról, hogy a tartalom támogatja a Dolby Atmos®/DTS:X funkciót.

1. Csatlakoztasson egy HDMI-kábelt a digitális eszköz HDMI OUT portjához és a Soundbar alján található HDMI porthoz.
2. Csatlakoztasson egy HDMI-kábelt a TV HDMI IN (eARC) portjához és a Soundbar alján található HDMI TO TV (eARC/ARC) porthoz.
3. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, majd válassza a „HDMI” lehetőséget.
4. A „HDMI” mód megjelenik a Soundbar kijelzőjén és hang hallható.

MEGJEGYZÉSEK

• Dolby Atmos®/DTS:X használata esetén: Ha a bemeneti jelforrás Dolby Atmos®/DTS:X, lásd „A különféle hangeffektus módok Kimeneti Specifikációi” (13. oldal).
• Ha aktiválja a Dolby Atmos® technológiát, a „DOLBY ATMOS” megjelenik az elülső képernyőn.
• Ha aktív a DTS:X, „DTS:X” felirat látható az elülső kijelzőn.
• A Dolby Atmos®/DTS:X konfigurálása BD-lejátszón vagy egyéb eszközön.

Nyissa meg az audiokimeneti opciókat a BD-lejátszója vagy egyéb készüléke beállítási menüjében, és győződjön meg róla, hogy a „Nincs kódolás” van kiválasztva a Bitstreamnél.

A Samsung BD-lejátszón például menjen a Főmenü → Hang → Digitális kimenet menüpontba, és ott válassza ki a Bitstream (feldolgozatlan) opciót.

• A HDMI Pass-Through (jeltovábbítási) funkció használatakor a Soundbar saját hangszóróin játssza le a forrástól érkező hangjeleket, és a videójeleket módosítás nélkül továbbítja a TV-re a második HDMI-kábelen keresztül.

Támogatott UHD-jelspecifikációk (3840 x 2160p)

Képkockasebesség (képkocka/mp)	Színmélység	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bit	O	O	O	O
	10 bit	-	-	O	O
	12 bit	-	-	O	O
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• A támogatott specifikációk függenek a csatlakoztatott külső eszköztől és használati feltételektől.

2. Módszer: Csatlakoztatás optikai kábelle

1. Csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a külső eszköz OPTICAL OUT portját az optikai kábellel (nincs mellékelve) az ábrán látható módon.
2. Válassza a „D.IN” módot a (Forrás) gomb megnyomásával a felső panelen vagy a távirányítón.
3. A külső eszköz hangja a Soundbarból szól.

07 USB-MEGHAJTÓ CSATLAKOZTATÁSA

Az USB-meghajtón lévő zenefájlokat lejátszhatja a Soundbaron.

1. Csatlakoztassa az USB-eszközt a készülék alján lévő USB-porthoz.
2. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, majd válassza az „USB” lehetőséget.
3. Az „USB” felirat jelenik meg a kijelzőn.
4. Játssza le az USB-meghajtón lévő zenefájlokat a Soundbaron.
5. A Soundbar automatikusan kikapcsol (Auto Power Down), ha nem érkezik audiojel az USB-meghajtóról, vagy nem csatlakozik USB-meghajtó több mint 18 percen keresztül.

Kompatibilitási lista

Kiterjesztés	Kodek	Mintavételezési frekvencia	Bitsebesség
*.mp3	MPEG1 Layer2	32 kHz – 48 kHz	32 – 320 kbps
	MPEG1 Layer3	32 kHz – 48 kHz	32 – 320 kbps
	MPEG2 Layer3	16 kHz – 24 kHz	8 – 160 kbps
	MPEG2.5 Layer3	8 kHz – 12 kHz	8 – 160 kbps
*.wma	WMA7/8/9 (csak audio)	32 kHz – 48 kHz	32 – 320 kbps
*.ogg	Vorbis	32 kHz – 48 kHz	45 – 500 kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 csak audio)	32 kHz – 48 kHz	32 – 320 kbps
*.mp4
*.wav	LPCM	32 kHz – 192 kHz	1024 – 9216 kbps
*.flac	FLAC	32 kHz – 192 kHz	162 – 8100 kbps
*.aiff	AIFF	32 kHz – 192 kHz	1024 – 9216 kbps

• Ha túl sok mappa (kb. 200) vagy fájl (kb. 2000) van az USB-meghajtón, akkor a Soundbarnak egy kis időbe telhet elérni és lejátszani a fájlokat. Támogatott USB-fájlrendszer: FAT16, FAT32, NTFS

08 MOBILESZKÖZ CSATLAKOZTATÁSA

Csatlakozás Bluetooth-on keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Ha párosított Bluetooth-eszközt csatlakoztat, amikor a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.
• A kapcsolat egyszerre csak egy TV-re vagy két Bluetooth-eszközre van korlátozva.

Bluetooth eszköz

VAGY

Az első csatlakoztatás

• Új Bluetooth-eszközhöz való csatlakozáskor ügyeljen arra, hogy az eszköz 1 m-en belül legyen.
• Nyomja meg a PAIR gombot a távirányítón, a „BT PAIRING” módba történő lépéshez.

(VAGY)

a. Nyomja meg a (Forrás) gombot a felső panelen, majd válassza ki a „BT” módot. A „BT” megváltozik „BT PAIRING” automatikusan pár másodperc alatt, vagy „BT READY” feliratra vált, ha van már korábban elmentett csatlakozás. b. Ha a „BT READY” megjelenik, tartsa lenyomva a (Forrás) gombot a Soundbar felső panelén több mint 5 másodpercig a „BT PAIRING” megjelenítéséhez.

1. Válassza az [AV]Samsung Soundbar Q6C-Series opciót a listán.
2. Ha a Soundbar csatlakoztatva van a mobileszközhöz, a [Mobileszköz neve] → „BT” felirat jelenik meg az elülső kijelzőn.
3. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön lévő zenefájlokat a Soundbaron keresztül.
4. Miután első alkalommal csatlakoztatta a Soundbart a mobileszközhöz, használja a „BT READY” módot az újbóli csatlakozáshoz.

Ha az eszköz csatlakoztatása nem sikerült:

• Ha már szerepel Soundbar (például, [AV]Samsung Soundbar Q6C-Series) a mobileszköz hangszóróinak listájában, törölje.
• Majd ismételje meg az 1. és 2. lépést.

Mi a különbség a BT READY és a BT PAIRING között?

• BT READY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott TV-t vagy mobileszközt.
• BT PAIRING: Ebben a módban csatlakoztathat egy új eszközt a Soundbarhoz. (Nyomja meg a PAIR gombot a távirányítón, vagy nyomja le és tartsa lenyomva 5 másodpercnél tovább a (Forrás) gombot a Soundbar felső panelén, amíg a Soundbar „BT” módban van.)

Megjegyzések a Bluetooth-kapcsolathoz

• Keressen egy 1 méteren belül található új eszközt a Bluetooth-kommunikáción keresztüli csatlakozáshoz.
• Ha Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Bluetooth-kapcsolati módban a Bluetooth-kapcsolat megszűnik, ha a távolság a Soundbar és a Bluetooth eszköz között 10 m-nél nagyobb lesz.
• A Soundbar 18 perc után automatikusan kikapcsol a Készenlét állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresését és csatlakoztatást:

Ha erős elektromos mező van a Soundbar körül. - Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz. - Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

• Az elektronikus eszközök elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységétől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC adatokat (44,1 kHz, 48 kHz). Csak olyan Bluetooth-eszközöket csatlakoztasson, amelyek támogatják az A2DP (AV) funkciót.
• Olyan Bluetooth-eszköz nem csatlakoztatható a Soundbar készülékhez, amely csak a HF (fejhallgató) funkciót támogatja.
• Ha csatlakoztatta a Soundbart egy Bluetooth-eszközhöz, és kiválasztja a „[AV] Samsung Soundbar Q6C-Series” elemet az eszköz érzékelt eszközlistájából, a Soundbar automatikusan „BT” módba vált.
• Csak akkor érhető el, ha a Soundbar megjelenik a Bluetooth eszköz csatlakoztatott eszközök listájában. (A Bluetooth eszközt és a Soundbar készüléket már egyszer csatlakoztatni kellett.)
• A Soundbar csak akkor jelenik meg a Bluetooth eszköz megtalált eszközök listájában, ha a Soundbar kijelzőjén a „BT READY” üzenet látható.
• Amikor a Soundbart Bluetooth-eszközhöz csatlakoztatja, helyezze a két eszközt a lehető legközelebb egymáshoz.
• Minél távolabb van a Soundbar és a Bluetooth-eszköz, annál gyengébb lesz a hangminőség. A Bluetooth-kapcsolat megszakadhat, ha az eszközök kívül esnek a hatótávolságon.
• Előfordulhat, hogy a Bluetooth-kapcsolat nem működik megfelelően a rossz vételű területeken.
• A Bluetooth-eszköz zajos lehet, vagy hibásan működhet az alábbi esetekben:
• Ha a teste érintkezik a Bluetooth-eszköz vagy a Soundbar jeladóvevőjével.
• Sarkokban, vagy ha a közelben olyan akadály - például fal vagy válaszfal - van, ahol elektromos változások léphetnek fel.
• Ha ugyanabban a frekvenciatartományban működő más termékek, például orvosi berendezések, mikrohullámú sütők és vezeték nélküli LAN-eszközök által okozott rádióinterferenciáknak van kitéve.
• Egyes akadályok - például az ajtók és a falak - még akkor is befolyásolhatják a hangminőséget, ha az eszközök a hatótávolságon belül vannak.
• Vegye figyelembe, hogy a Bluetooth opció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth-eszközhöz. Ez a vezeték nélküli eszköz elektromos interferenciát okozhat működés közben.

Bluetooth Power Be (SOUND MODE)

Ha egy korábban párosított Bluetooth eszköz megpróbál párosítást létrehozni a Soundbarral, amikor a Bluetooth Power funkció be van kapcsolva, és a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

1. Tartsa lenyomva a SOUND MODE gombot a távirányítón legalább 5 másodpercig, amíg a Soundbar be van kapcsolva.
2. A Soundbar kijelzőjén megjelenik az „ON-BLUETOOTH POWER” felirat.

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és a Soundbar csatlakozásának bontása. Erről bővebben a Bluetooth-eszköz használati útmutatójában olvashat.

• A Soundbar csatlakoztatása megszűnik.
• Ha egy Soundbar leválasztásra kerül a Bluetooth eszközről, a „BT DISCONNECTED” jelenik meg a Soundbar kijelzőjén.

A Soundbar leválasztása a Bluetooth eszközről

Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és váltson „BT” módról egy másik módra.

• A Bluetooth-eszköz egy rövid ideig válaszra vár a Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet.)
• Ha a Soundbar leválasztásra kerül a Bluetooth eszközről, a „BT DISCONNECTED” jelenik meg a Soundbar kijelzőjén.

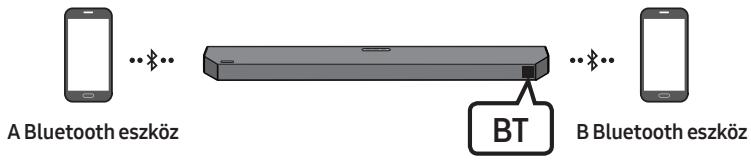

A Soundbar egyszerre 2 Bluetooth eszközre csatlakoztatható.

1. Csatlakoztassa a Soundbart legfeljebb két Bluetooth eszközhöz. (Lásd a 28. oldalt.)
2. Zene lejátszása az egyik csatlakoztatott Bluetooth eszközről, miközben két eszköz van csatlakoztatva.
3. Ha zenét játszik le a „B” Bluetooth-eszközről, miközben zajlik a lejátszás az „A” eszközről, akkor a rendszer automatikusan leállítja/felfüggeszti a lejátszást az „A” eszközön, és megkezdi a lejátszást a „B” eszközön.
4. Az AVRCP V1.4-et meg nem haladó verziókban a zenét lejátszó eszköz kapcsolási ideje késhet.

MEGJEGYZÉSEK

• Valamelyik eszköz értesítése vagy riasztása eszközvátáshoz vezethet.
• Egyes eszközök nem támogatják a többszörös Bluetooth-csatlakoztatást.
• Ha 3 percen belül egy eszköz párosítása sem zajlik le, akkor a „BT PAIRING” mód kikapcsol.
• Az eszközvátás egyes alkalmazások esetén körülbelül 7 másodpercet vehet igénybe.
• Ha harmadik Bluetooth-eszközt próbál csatlakoztatni, az A vagy B eszköz leválasztásra kerül. (Az az eszköz kerül leválasztásra, amely jelenleg nem játszik le zenét.)
• Csak egy Samsung TV vagy 2 Bluetooth eszköz csatlakoztatható egyszerre.
• A Soundbar lekapcsolódik a Bluetooth eszközökről, amikor csatlakozási kérést kap egy Samsung TV-tól.

A Tap Sound használata

Ha a Soundbaron hangot szeretne lejátszani a mobileszközről, érintse meg a Soundbart a mobileszközzel.

• Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre.
• Ez a funkció csak Android 8.1 vagy újabb rendszert futtató mobileszközökkel kompatibilis.

1. Mobileszközén kapcsolja be a Tap Sound funkciót.
2. A funkció bekapcsolásának részleteit lásd az alábbi „Engedélyezze a Tap Sound funkciót” részben.
3. Érintse meg a Soundbart a mobileszközével. A megjelenő üzenet ablakban válassza a „Indítás most” lehetőséget. Bluetooth-on keresztül létrejön a kapcsolat a mobileszköz és a Soundbar között.
4. Játssza le a hangot a mobileszközről a Soundbaron.
5. Ez a funkció a mobileszközt Bluetooth-on keresztül összeköti a Soundbarral a vibráció érzékelésekor, amely akkor fordul elő, amikor az eszköz megérinti a Soundbart.
6. Ügyeljen arra, hogy a mobileszköz ne érintse meg a Soundbar éles sarkát. A Soundbar vagy a mobileszköz megkarcolódhat vagy megsérülhet. Javasoljuk, hogy a mobileszközt fedje le egy tokkal. Enyhén érintse meg a Soundbar felső részén lévő széles területet, anélkül, hogy túlzott erőt alkalmazna.
7. A funkció használatához frissítse a SmartThings alkalmazást a legújabb verzióra. Az alkalmazás verziójától függően előfordulhat, hogy a funkció nem támogatott.

Engedélyezze a Tap Sound funkciót

A SmartThings alkalmazás segítségével kapcsolja be a Tap View, Tap Sound funkciót.

1. A mobileszközön futtassa a SmartThings alkalmazást.
2. Válassza a (→) elemet a SmartThings alkalmazás képernyőjén, amely megjelenik a mobileszközön.
3. Állítsa a „Tap View, Tap Sound” opciót Be értékre, hogy a funkció működjön, ha egy mobileszköz a Soundbar közelébe kerül.

MEGJEGYZÉSEK

• Amikor a mobileszköz energiatakarékos módban van, a Tap Sound funkció nem működik.
• Előfordulhat, hogy a Tap Sound funkció nem működik, ha a Soundbar közelében olyan eszközök vannak, amelyek rádió-interferenciát okoznak, például elektromos eszközök. Ellenőrizze, hogy az olyan készülékek, amelyek rádióinterferenciát okozhatnak, megfelelő távolságra vannak-e a Soundbartól.

09 A FALI KONZOL FELSZERELÉSE

Övintézkedések a felszerelés során

Csak függőleges falra szerelje. - Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre. Ellenőrizze, hogy elég erős-e a fal a készülék súlyának megtartására. Ellenkező esetben a telepítés előtt erősítse meg a falat, vagy válasszon másik telepítési helyet. Vásároljon és használjon a falnak megfelelő rögzítőcsavarokat és horgonyokat (gipszkarton, vaslemez, fa, stb.). Ha lehetséges, a rögzítőcsavarokat tiplikbe csavarja. Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbart felszerelni tervezi.

-Átmérő: M5 - Hossz: 35 mm vagy hosszabb javasolt.

• A Soundbar falra történő felszerelése előtt csatlakoztassa a kábeleket az egységtől a külső készülékekhez. Felszerelés előtt győződjön meg róla, hogy az egység ki van kapcsolva és le van választva az áramforrásról. Ellenkező esetben a készülék áramütést okozhat.

Fali konzol komponensek

Fali konzol

1. Helyezze a fali konzol sínt a fal felszínére.
2. A fali konzol sínt szintbe kell helyezni.
3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-rel a TV alá helyezze el.

1. Igazítsa a fali konzol sin középső vonalát a TV közepéhez (ha a Soundbart a TV alá szereli fel), majd ragasztószalaggal rögzítse a fali konzol sínt a falra.

Ha a felszerelés nem televízió alá történik, akkor igazítsa a középső vonalát a felszerelési terület közepéhez.

1. Nyomjon egy tollhegyet vagy hegyes ceruzát az A-TÍPUS képek közepén keresztül, a sin mindkét végén, hogy megjelölhesse a lyukakat a tartócsavarok számára, majd távolítsa el a fali konzol sínt.

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.
2. Ha a jelölések nem egyeznek meg a csövek pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat használ, akkor ellenőrizze, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz.
3. Nyomjon egy csavart (nem része a csomagnak) valamennyi tartócsavaron keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar-lyukakba.

1. Szereljen fel 2 fali konzolt a megfelelő tájolásban a soundbar aljára, 2 csavar felhasználásával.

• Az összeszerelés során győződjön meg arról, hogy a fali konzol felfüggesztő része a soundbar hátoldala mögött legyen.

1. Szerelje fel a soundbart a mellékelt fali konzol segítségével, a fali konzol felfüggesztésével a falon lévő tartócsavarra.

1. Az alábbi ábrán látható módon csúsztassa le a soundbart, hogy a tartócsavarok stabilan megtartsák a fali konzolt.
2. Helyezze be a tartócsavart a (fali konzolok) széles (alsó) résébe, majd csúsztassa le a fali konzolt, hogy a tartócsavarok stabilan megtartsák a fali konzolt.

10 A SOUNDBAR TELEPÍTÉSE A TV ELŐTT

Helyezze a soundbart egy TV-állványra.

A képen látható módon igazítsa a soundbar közepét a TV közepéhez, óvatosan helyezze a soundbart a TV-állványra.

Az optimális hangminőség elérése érdekében helyezze a soundbart legalább 3 cm-re a TV elülső oldalától.

MEGJEGYZÉSEK

Győződjön meg arról, hogy a soundbar sík és szilárd felületen van elhelyezve. - Ha a készülék nincs elég messze a TV-től, akusztikai problémák léphetnek fel.

11 SZOFTVERFRISSÍTÉS

Előfordulhat, hogy a Samsung a jövőben szoftverfrissítéseket biztosít a Soundbar rendszer eszközvezérlőjéhez.

Ha van elérhető frissítés, akkor a firmware-t úgy frissítheti, hogy a firmware-frissítést tartalmazó USB-meghajtót csatlakoztatja a Soundbar USB-portjához.

A frissítéssel nem változnak a testreszabott felhasználói beállítások.

1. Csatlakoztasson egy USB-meghajtót a számítógép USB-portjához. Fontos: Fontos: Gondoskodjon róla, hogy ne legyenek zenefájlok az USB-adattárolón. Ellenkező esetben sikertelen lehet a firmware-frissítés.
2. Látogasson el a webhelyre (www.samsung.com) → keresse meg a modell nevét a felhasználói támogatás menü opcióból.
3. A frissítéssel kapcsolatos további információkért lásd a Frissítési útmutatót.
4. Töltse le a frissítés fájlt (USB típus).
5. Csomagolja ki a letöltött frissítésfájlt, és másolja a *.bin fájlt az USB-meghajtó gyökérkönyvtárába.
6. Kapcsolja ki a Soundbart, és csatlakoztassa a firmware-frissítést tartalmazó USB-meghajtót a Soundbar USB-portjához.
7. Kapcsolja be a Soundbart, és nyomja meg a (Forrás) gombot az USB-forrás kiválasztásához. Megjelenik a „UPGR" felirat. Ez akár 3 percig is eltarthat.

• Sorban megjelennek a firmware-frissítés folyamatát jelző feliratok: UPRG → B---> DONE → BYE. A frissített firmware típusától függően a B vagy a H felirat is megjelenhet.

MEGJEGYZÉSEK

• A frissítés befejeződése után a Soundbar automatikusan újraindul.
• A termék DUAL BOOT funkcióval rendelkezik. Ha a firmware frissítése nem sikerül, újra frissítheti a firmware-t.
• A frissítés során ne kapcsolja ki a készüléket, és ne válassza le az USB-meghajtót.
• Ha a frissítés nem folytatódik, csatlakoztassa újra a Soundbar tápkábelét. Ha a legújabb verzió van telepítve, nem történik frissítés.
• Az USB-meghajtó típusától függően előfordulhat, hogy a frissítés nem támogatott.
• Ha a frissítés után a mélysugárzó nem kapcsolódik automatikusan, tekintse meg a 16. oldalt. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy nem hibás-e az USB-meghajtó.
• A macOS-felhasználóknak MS-DOS (FAT) fájlrendszerűre kell formázniuk az USB-meghajtót.

Visszaállítás

A Soundbar bekapcsolt állapotában legalább 5 másodpercig tartsa nyomva a készülék

— + (Hangerő) gombjait. Az „INIT OK” felirat jelenik meg a kijelzőn, és a Soundbar visszaáll.

FIGYELEM

• A Soundbar összes beállítása visszaáll. Csak akkor végezze el ezt a műveletet, ha visszaállítás szükséges.

12 HIBAELHÁRÍTÁS

Mielőtt segítséget kérne, ellenőrizze a következőket:

A Soundbar nem kapcsol be.

Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.

Hibásan működik a Soundbar.

A tápkábel eltávolítása után helyezze be újra. → Húzza ki és csatlakoztassa újra a külső eszköz tápkábelét, majd próbálkozzon újra. → Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol. Kapcsolja be a készüléket. (Lásd a 7. oldalt.)

Ha nem működik a távirányító.

→ Fordítsa a távirányítót egyenesen a Soundbar felé. → Cserélje ki újakra az elemeket.

A Soundbar nem ad ki hangot.

→ A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt. → Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét. → A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget. (Samsung TV: Főmenü (H) → Menü → Beállítások (E) → Összes beállítás (O) → Hang → Hangkimenet → Válassza a Soundbar lehetőséget) → Lehet, hogy laza a Soundbar kábelcsatlakozása. Távolítsa el a kábelt és csatlakoztassa újra. → Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket. → Inicializálja a terméket, és próbálja újra. (Lásd a 37. oldalt.)

A mélysugárzó nem ad ki hangot.

Ellenőrizze, hogy a mélysugárzó hátulján lévő LED jelző kék színnel világít-e. Csatlakoztassa újra a Soundbart és a mélysugárzót, ha a jelző kék színnel villog vagy vörösre vált. (Lásd a 16. oldalt.) → Probléma merülhet fel, ha akadály van a Soundbar és a mélysugárzó között. Vigye az eszközöket az akadályoktól. → A közelben rádiófrekvenciás jeleket küldő egyéb eszközök megszakíthatják a kapcsolatot. Tartsa távol a hangszórót az ilyen eszközöktől. → Távolítsa el és csatlakoztassa újra a hálózati csatlakozót.

Ha a mélysugárzó hangja ingadozik, késik vagy zajos.

→ Ha valamilyen akadály van a Soundbar és a mélysugárzó hangszóró között, ez lehet a probléma oka. Helyezze át az eszközöket úgy, hogy ne legyen közöttük akadály. Ha a mélysugárzó messze van a Soundbartól, ez a hang ingadozását vagy késését okozhatja. Helyezze a Soundbar közelébe. Ha a Soundbar közelében olyan műszer vagy elektromos eszköz található, amely rádió-interferenciát okozhat, ennek a hang ingadozása vagy késése lehet a következménye. Helyezze a Soundbart távol az olyan eszközöktől, amelyek rádió-interferenciát okozhatnak. (Pl. vezeték nélküli router.) → Módosítsa a TV hálózati kapcsolatának állapotát vezeték nélküliről vezetékesre.

A mélysugárzó hangereje túl alacsony.

→ Lehet, hogy a lejátszott tartalom eredeti hangereje alacsony. Próbálja meg beállítani a mélysugárzó hangerőszintjét. (Lásd a 12. oldalt.) → Hozza közelebb a mélysugárzó hangszóróját.

Ha a TV nem HDMI TO TV (eARC/ARC) kapcsolattal csatlakozik.

Ellenőrizze, hogy a HDMI-kábel megfelelően van-e csatlakoztatva az eARC csatlakozóhoz. (Lásd a 19. oldalt.) → Előfordulhat, hogy a csatlakoztatás nem lehetséges a csatlakoztatott külső eszköz (set-top box, játékgép stb.) miatt. Közvetlenül csatlakoztassa a Soundbarhoz. → Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüjében. (Samsung TV: Főmenü () → Menü → Beállítások () → Összes beállítás () → Kapcsolat → Külsőeszköz-kezelő → Anynet+ (HDMI-CEC) BE) Az eARC segítségével történő kapcsolódáshoz a TV menüjében be kell kapcsolni az eARC funkciót. (Samsung TV: Főmenü () → Menü → Beállítások () → Összes beállítás () → Hang → Szakértői beállítások → HDMI-eARC üzemmód (Auto.)

A TV-hez HDMI TO TV (eARC/ARC) csatlakoztatáskor nincs hang.

→ Az eszköze nem tudja lejátszani a bemeneti jelet. Változtassa meg a TV audio kimenetét PCM vagy AUTO értékre. (Samsung TV: Főmenü () → Menü → Beállítások () → Összes beállítás () → Hang → Szakértői beállítások → Digitális kimeneti audio formátum)

A Soundbar nem kapcsolódik Bluetooth.

→ Új eszköz csatlakoztatásakor váltson a „BT PAIRING” beállításra a csatlakozáshoz. (Nyomja meg a távirányítón a PAIR gombot, vagy legalább 5 másodpercig nyomja meg a készüléken a (Forrás) gombot.) → Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt. → Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth hangszórót. (Samsung TV: Főmenü () → Menü → Beállítások () → Összes beállítás () → Hang → Hangkimenet → Bluetooth-hangszórólista) → Lehet, hogy az automatikus TV-kapcsolat le van tiltva. Amíg a Soundbar „BT READY” állapotban van, nyomja meg és tartsa lenyomva a Soundbar távirányítóján a Balra gombot 5 másodpercig az ON-TV CONNECT kiválasztásához. Ha az OFF-TV CONNECT felirat látszik, nyomja meg és tartsa lenyomva a Balra gombot 5 másodpercig a kiválasztás váltásához. → Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra. → Inicializálja a terméket, és próbálja újra. (Lásd a 37. oldalt.)

Bluetoothos csatlakoztatásnál megszűnik a hang.

→ Egyes készülékek, például mikrohullámú sütők, vezeték nélküli routerek stb. rádió-interferenciát okozhatnak, ha túl közel vannak a Soundbarhoz. → Ha a Bluetooth csatlakoztatott eszköz túl távol kerül a Soundbartól, akkor megszűnhet a hang. Vigye közelebb az eszközt a Soundbarhoz. → Ha felhasználó teste érintkezésbe kerül a Bluetooth adó-vevővel, vagy a készülék fém bútorra van telepítve, akkor megszűnhet a hang. Ellenőrizze a telepítési környezetét és a használat feltételeit.

Nem működik a többszörös Bluetooth-csatlakoztatás.

Amikor a TV csatlakozik a Soundbarhoz, a többszörös Bluetooth-csatlakoztatás nem működik. Válassza le a Soundbart a TV-ről, és próbálja újra. → Ellenőrizze, hogy be van-e kapcsolva a többszörös Bluetooth-csatlakoztatás beállítás. (Lásd: A Soundbar nem kapcsolódik Bluetooth.) → Válassza le az éppen lejátszó eszközt, párosítsa a csatlakoztatni kívánt eszközt, majd csatlakoztassa újra az előző eszközt. → Ha a megfelelő csatlakoztatás ellenére sincs hang, lásd: Bluetoothos csatlakoztatásnál megszűnik a hang.

A Soundbar nem kapcsol be automatikusan a TV-vel együtt.

→ Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.

13 SZABADALMAK

Dolby

ATMOS

A nyílt forráskóddal kapcsolatos kérdések és kérések küldéséhez vegye fel a kapcsolatot a

Samsung Open Source-szal

(http://opensource.samsung.com).

15 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába, és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén). (b) a készüléket javítóműhelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

• A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

A 2/1984. (III. 10.) BkM-IpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-Q600C típusú készülék megfelel az alábbi műszaki jellemzőknek.

Modellnév	HW-Q600C
USB	5V/0,5A
Tömeg	3,8 kg
Méretek (Szé x Ma x Mé)	1030,0 x 57,0 x 105,0 mm
Müködési hörmséklet	+5°C - +35°C
Páratartalom	10 % - 75 %
ERÓSÍTÓ Névleges teljesítmény	200W (30W x 6 + 10W x 2)
Támogatott lejátszási formátumok	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Mélysugárzó neve	PS-WC67B
Tömeg	5,5 kg
Méretek (Szé x Ma x Mé)	184,0 x 343,0 x 295,0 mm
ERÓSÍTÓ Névleges teljesítmény	160W
Teljes Energiafogyasztás Kikapcsolt Állapotban (W)	2,0W
Bluetooth Port deaktivalási mód	Nyomja meg és tartsa nyomva a SOUND MODE gombat legalább 5 máspercig a Bluetooth bekapcsolás funkció kikapcsolásához.

MEGJEGYZÉSEK

• A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.
• A súly- és méretadatok körülbelüli értékek.
• A Samsung kijelenti, hogy a jelen rádióberendezés megfelel a 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek. A teljes megfelelőségi nyilatkozat a http://www.samsung.com címen áll rendelkezésre; a Terméktámogatás részben adja meg a modell nevét. A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.
• VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNY

RF max. leadó teljesítmény

100 mW 2,4 GHz - 2,4835 GHz

25 mW 5,725 GHz - 5,825 GHz

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrahasznosításának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módja

(WEEE – Elektromos és elektronikus berendezések hulladékai)

(A szelektív gyűjtőrendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB-kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb üzleti hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi weboldalra: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

A BIZOTTSÁG (EU) 2019/1782 RENDELETE

A külső tápegységek környezettudatos tervezésére vonatkozó követelmények:

www.samsung.com/global/ecodesign_component
