Tuotetyyppi	Soundbar
Brändi	Samsung
Malli	HW-Q600C / HW-Q610GC
Mitat (L x K x S)	1030,0 x 57,0 x 105,0 mm
Paino	3,8 kg (soundbar), 5,5 kg (subwoofer)
Virtalähde	AC/DC-sovitin (24 V, 5,5 A)
Lepovirrankulutus	2,0 W
Nimellisteho (soundbar)	200 W (30 W × 6 + 10 W × 2)
Nimellisteho (subwoofer)	160 W
Tuetut ääniformaatit	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanavaa
Liitännät	HDMI (eARC/ARC), optinen, Bluetooth, USB (5V/0,5A)
Äänitilat	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Erikoistoiminnot	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Ohjelmistopäivitys	USB:n kautta (.bin-tiedosto)
Käyttölämpötila	+5°C - +35°C
Käyttökosteus	10 % ~ 75 %
Langaton subwoofer	Malli PS-WC67B, automaattinen yhteys
Takakaiutinsarja (valinnainen)	SWA-9200S (myydään erikseen)
Huolto	Puhdista pehmeällä ja kuivalla liinalla; vältä vettä ja liuottimia
Turvallisuus	Älä avaa koteloa; irrota pistoke ukkosella; varmista riittävä ilmanvaihto
Korjattavuus	Ei käyttäjän korjattavia osia; ota yhteys valtuutettuun huoltoon

Usein kysytyt kysymykset - HW-Q600C SAMSUNG

Kuinka yhdistän soundbarin televisiooni?

Käytä HDMI-kaapelia (tukee eARC/ARC) tai optista kaapelia. Bluetoothia varten paina kaukosäätimen PAIR-painiketta ja valitse Soundbar Q6C-Series television Bluetooth-asetuksista.

Soundbar ei käynnisty, mitä tehdä?

Tarkista, että virtajohto on kunnolla kiinni sekä soundbarissa että pistorasiassa. Jos ongelma jatkuu, irrota ja kytke virtajohto uudelleen.

Kuinka säätää subwooferin äänenvoimakkuutta?

Käytä kaukosäätimen WOOFER-painiketta säätääksesi tasoa välillä -12 - +6. Oletusarvo on 0.

Mitä tehdä, jos ääni on jäljessä kuvasta?

Paina Äänikomento-painiketta valitaksesi SYNC, säädä sitten ääniviivettä 0-300 millisekuntia Ylös/Alas-painikkeilla. Tämä asetus ei ole käytettävissä USB- tai BT-tilassa.

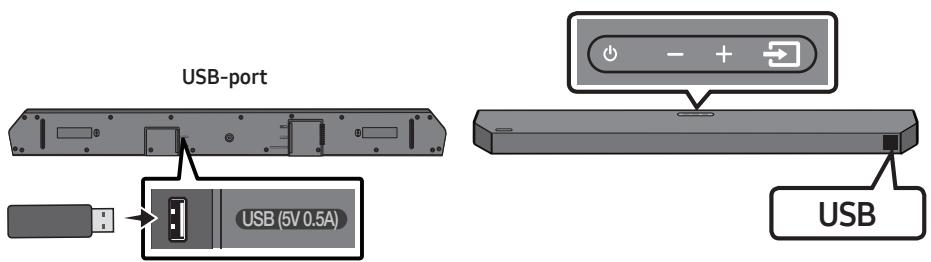

Voinko liittää USB-laitteen?

Kyllä, liitä USB-laite soundbarin alla olevaan USB-porttiin (5V/0,5A) ja valitse USB-lähde. Soundbar toistaa tiedostot MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

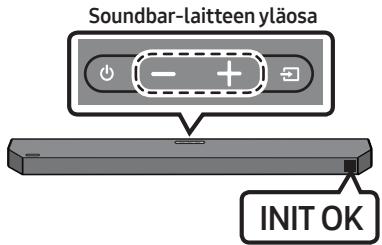

Kuinka palautan soundbarin tehdasasetukset?

Kytke soundbar päälle, paina sitten samanaikaisesti laitteen - ja + (äänenvoimakkuus) -painikkeita vähintään 5 sekunnin ajan. Näytöllä näkyy INIT OK ja kaikki asetukset palautuvat tehdasasetuksiin.

Subwooferista ei tule ääntä, mitä tarkistaa?

Varmista, että subwooferin takana oleva LED-valo palaa tasaisesti sinisenä. Jos se vilkkuu tai on punainen, suorita manuaalinen yhteys: pidä subwooferin takana olevaa ID SET -painiketta painettuna 5 sekuntia, pidä sitten kaukosäätimen Ylös-painiketta painettuna 5 sekuntia.

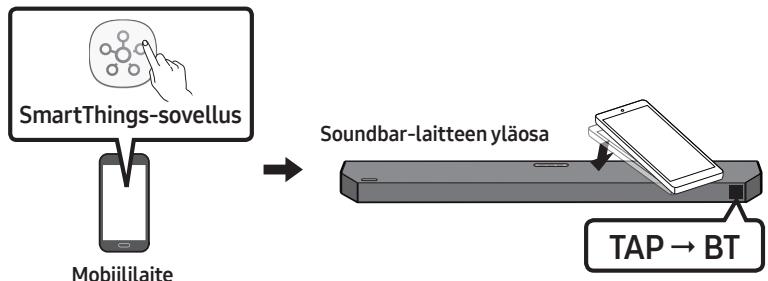

Kuinka käytän Tap Sound -toimintoa?

Tämä toiminto on käytettävissä Samsungin mobiililaitteissa, joissa on Android 8.1 tai uudempi. Ota se käyttöön SmartThings-sovelluksessa ja napauta sitten soundbaria puhelimellasi äänen toistamiseksi.

Soundbar sammuu itsestään, onko se normaalia?

Kyllä, Auto Power Down -toiminto sammuttaa soundbarin 18 minuutin jälkeen, jos äänisignaalia ei ole tiloissa D.IN, HDMI, BT tai USB. Käynnistä se uudelleen painamalla virtapainiketta.

Voinko päivittää soundbarin ohjelmiston?

Kyllä, lataa päivitystiedosto Samsungin verkkosivuilta, kopioi se USB-muistitikulle (FAT32-muoto, ilman musiikkitiedostoja), liitä se soundbarin USB-porttiin ja valitse USB-lähde. Prosessi näyttää: UPGR ➔ B ➔ DONE ➔ BYE.

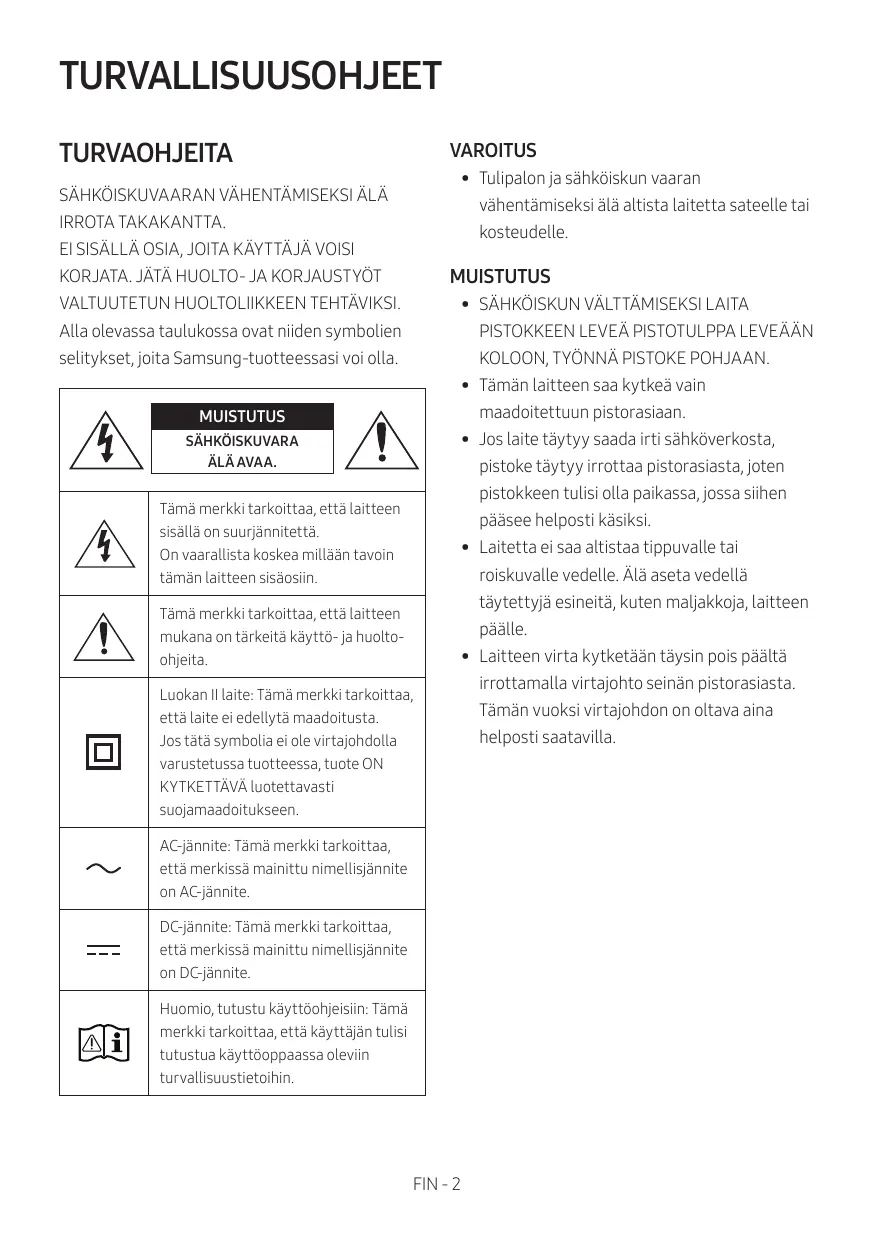

KÄYTTÖOHJE HW-Q600C SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

4	MUIISTUTUS SÄHKÖISKUVARA ÄLÄ AVAA.	!
5	Tämä merkki tarkoittaa, että laitteen sisällä on suurjannitettä. On vaarallista koskea millään ravoin tämän laitteen sisäosiin.
7	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käytö- ja huolto- ohjeita.
10	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusa. Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÀ luotettavasti suojamaadoitukseen.
~	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
=	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
i	Huomio, tutustu käytöohjeisiin: Tämä merkki tarkoittaa, että käytäjan tulisi tutustua käytöoppaassa oleviun turvallisuustietoihin.

VAROITUS

• Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN. Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan. - Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi. - Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle. - Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.
5. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. MUISTUTUS: Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

SISÄLTÖ

01 Osien tarkistaminen 6 02 Laitteen yleiskuvaus 7

Soundbar-laitteen etupaneeli/yläpaneeli 7 Soundbar-laitteen alapaneeli 8

03 Kaukosäätimen käyttäminen 9

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) 9 Kaukolaukaisimen käyttö 9 Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) 13 Eri äänitehostetilojen lähtösignaalitiedot 13 Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä 14

04 Soundbar-laitteen yhdistäminen 15

Virran liittäminen 15 Samsungin langattoman takakaiutinsarjan yhdistäminen Soundbariin 18

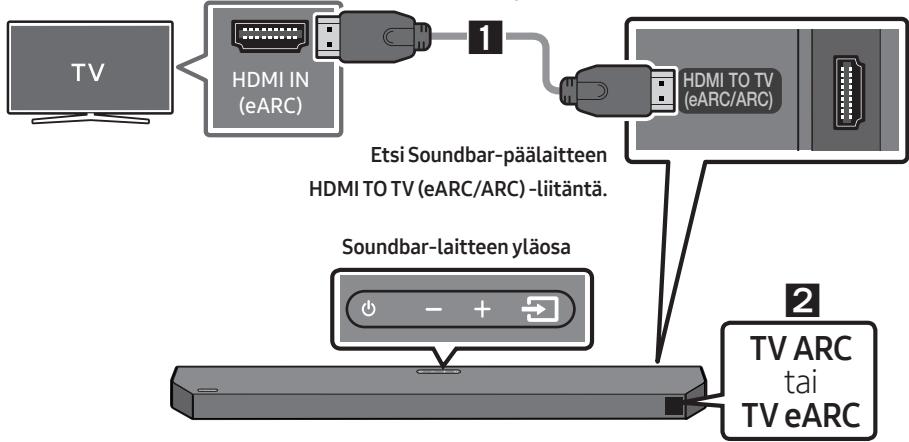

05 Yhteyden muodostaminen televisioon 19

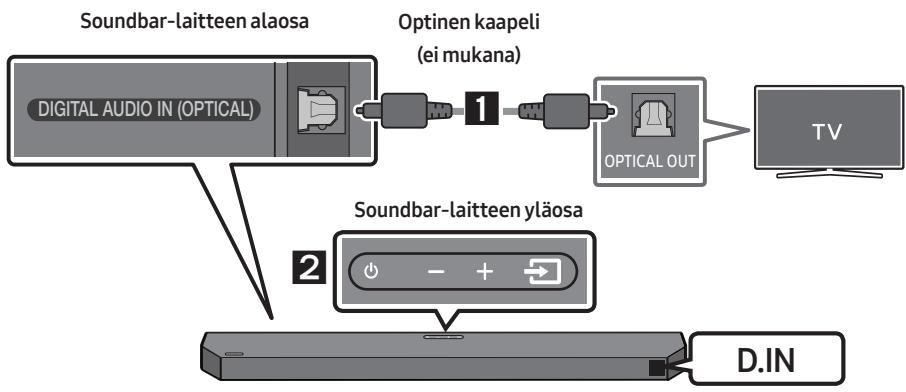

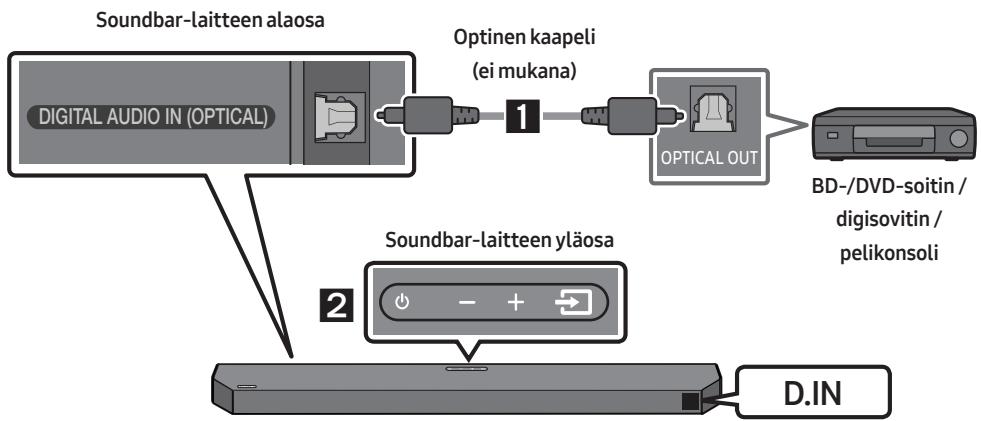

Vaihtoehto 1. HDMI-kytkentä Vaihtoehto 2. Kytkeminen optisella kaapelilla 21 Vaihtoehto 3. Bluetooth-yhdistäminen 23

06 Ulkoisen laitteen yhdistäminen 25

Vaihtoehto 1. Kytkeminen HDMI-kaapelilla (Dolby Atmos®/DTS:X -dekoodaus ja -toisto) 25 Vaihtoehto 2. Kytkeminen optisella kaapelilla 26

07 USB-aseman kytkeminen 27 08 Mobiililaitteen yhdistäminen 28

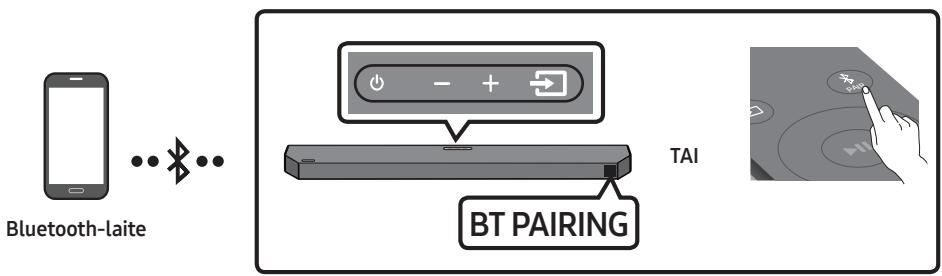

Yhdistäminen Bluetooth-yhteydellä 28 TapSound-toiminnon käyttäminen 32

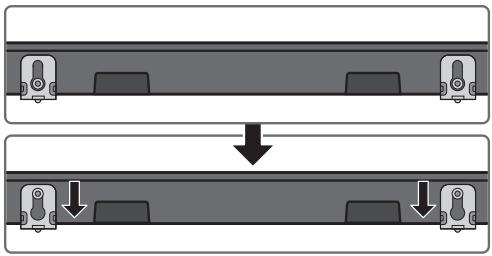

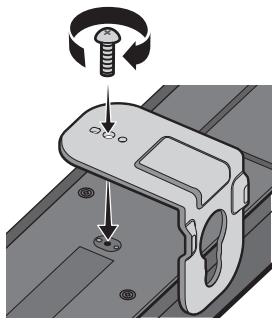

09 Seinäkiinnikkeen asentaminen 33

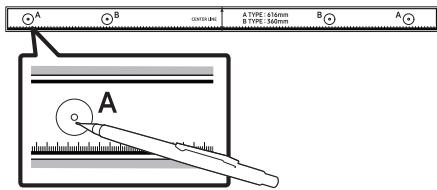

Asennuksen varotoimet 33 Seinäkiinnitysosat 33

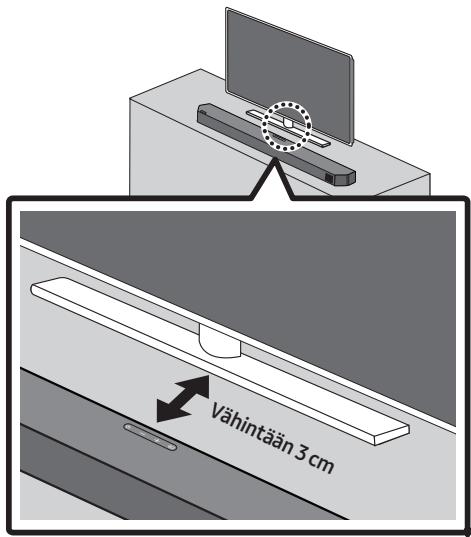

10 Soundbar-laitteen asentaminen television eteen 35 11 Ohjelmiston päivittäminen 36

USB-päivitys 36 Tehdasasetusten palautus 37

12 Vianmääritys 38 13 Lisenssit 40 14 Avoimen lähdekoodin lisenssi-ilmoitus 41 15 Tärkeä huoltohuomautus 41 16 Tekniset tiedot ja lisätietoja 42

Tiedot 42

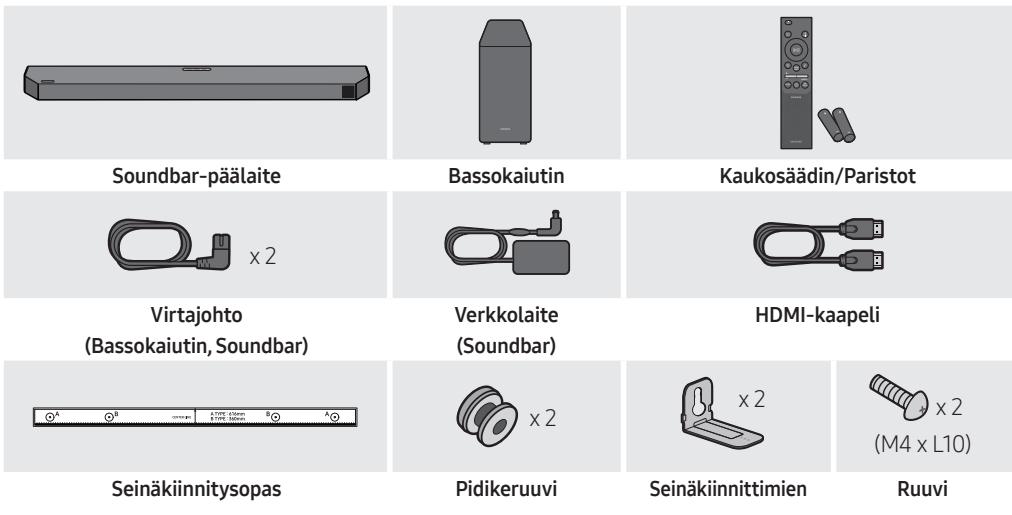

01 OSIEN TARKISTAMINEN

• Katso tuotteen merkintätarrasta tiedot virtalähteestä ja virrankulutuksesta. (Tarra: Soundbar-päälaitteen alapuoli)
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Lisätietoja seinäkiinnikkeestä on sivulla 33.
• Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.
• Lisävarusteiden ulkonäkö voi erota hieman yllä olevista kuvista.

02 LAITTEEN YLEISKUVAUS

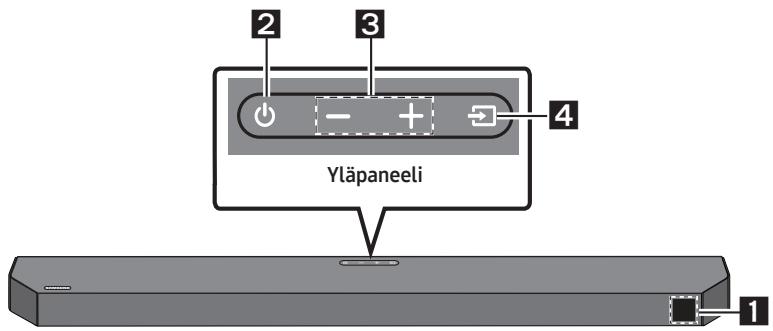

Soundbar-laitteen etupaneeli/yläpaneeli

1	Näytö Näytää tuotteen tilan ja nykyisen toiminnan.
2	(Virta)-painike Kytkee ja katkaisee virran. • Auto Power Down-toiminto Laite sommuu automaattisesti seuraavissa tilanteissa. - D.IN-/HDMI-/BT-/USB-tila: Jos änisignaalia ei ole 18 minuuttin.
3	+ (Änenvoimakkuus) -painike Saatää änenvoimakkuutta. • Kun änenvoimakkuutta säädetään, se nakyyy Soundbar-laitteen etupaneelin näytössä.
4	(Lähde) -painike Valitse ohjelmalähdetilan.
	Ohjelmalähdetila	Näytö
	Optinen	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automaattinen muunnos)
		D.IN → TV ARC (Automaattinen muunnos)
	HDMI	HDMI
	BLUETOOTH-tila	BT
	USB-tila	USB

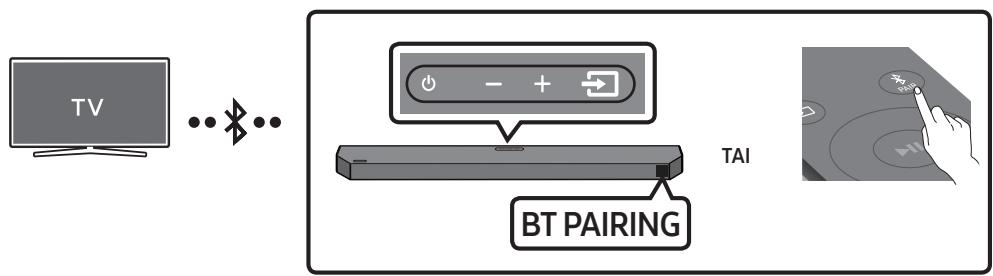

	Voit ottaa BT PAIRING -tilan käytöön vaihtamalla ohjelmalähteeksbi BT-tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.

• " *" -tila on tuettu, kun television asetusten eARC-toiminto on käytössä.
• Virtanäppäin toimii 4-6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry television ääniasetuksiin ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

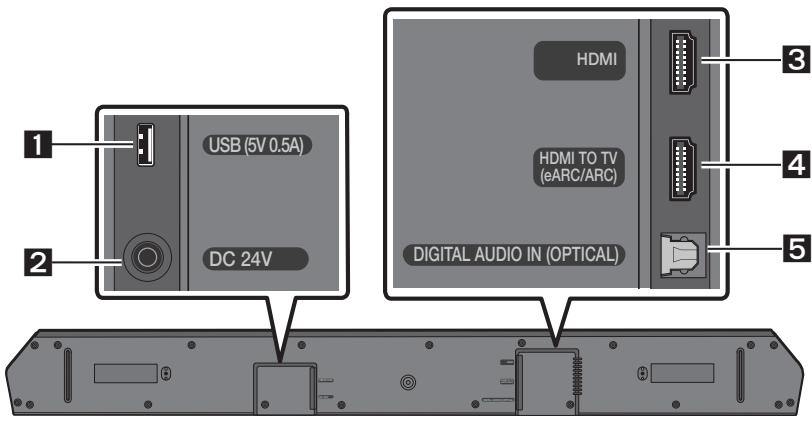

Soundbar-laitteen alapaneeli

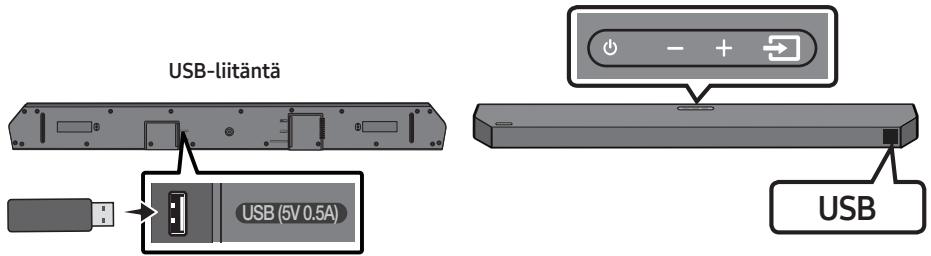

1	USB (5V 0.5A) Liitä tähän USB-asema USB-asemaan tallennettujen musikkitiedostojen toistamiseksi Soundbar-laitteen kautta. (Katso sivua 27.)
2	DC 24V (Virtatuloliitäntä) Kytke verkkolaite tähän. (Katso sivua 15.)

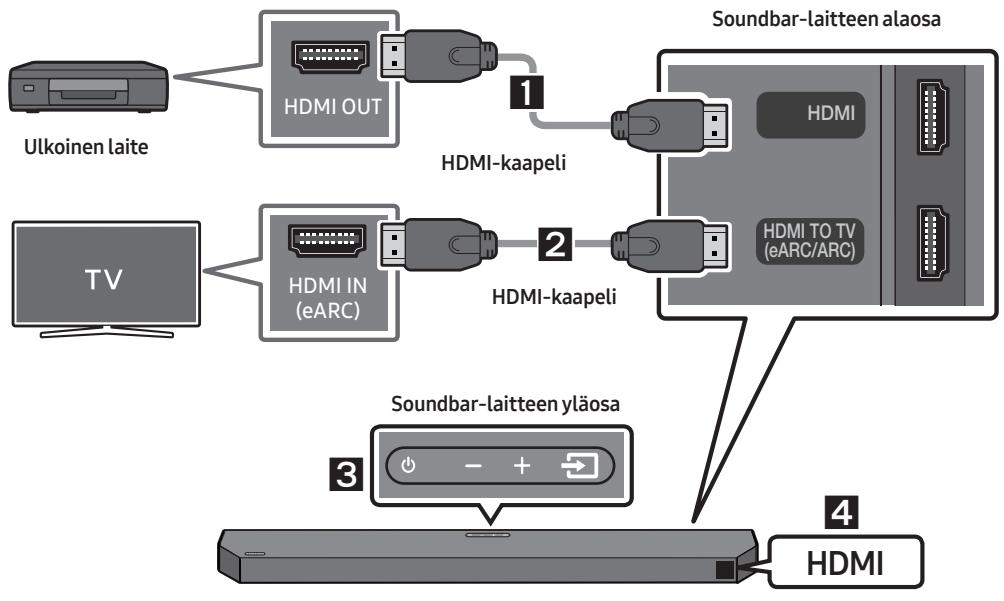

3	HDMI Kytke tähän digitaalin video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta. Kytke ulkosen laitteen HDMI-lähtöliitäntä tähän. (Katso sivua 25.)
4	HDMI TO TV (eARC/ARC) Kytke TV:n HDMI IN (eARC) -liitäntä tähän. (Katso sivua 19.)
5	DIGITAL AUDIO IN (OPTICAL) Kytke ulkosen laitteen digitaalin (optinen) lahtöliitäntä tähän. (Katso sivua 26.)

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AAA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen.

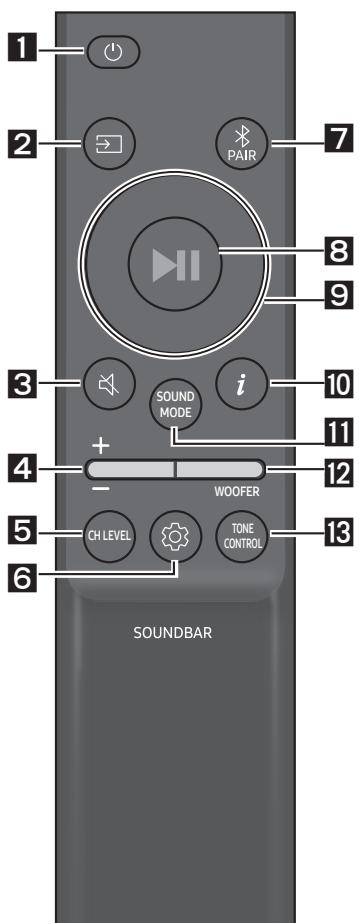

Kauko-ohjaimen käyttö

1	Virta	Käynistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.
3	Mykistys	Voit mykistää änen painamalla (Mykistys) painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.
4	Äänvoimakkuus	Voit säätää änenvoimakkuutta painamalla ylä- tai alapainiketta. · Mykistys Voit mykistää änen painamalla · Äänvoimakkuus -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

5	CH LEVEL CH LEVEL	Painamalla tätä painiketta voit säätä kunkin kaiuttimen äenvoimakkuutta. · Valitse CENTER LEVEL tai TOP LEVEL painamalla painiketta ja säädä sitten äenvoimakkuutta välillä -6-+6 Ylös/Alas-painikkeilla. · Jos takakaiuttimet (myytävinä erikseen) on yhdistetty, REAR LEVEL -asetus on tuettu. Säädä REAR LEVEL -asetuksen äenvoimakkuutta välillä -6-+6 Ylös/Alas-painikkeilla.
6	Äänen asetus	Painamalla tätä painiketta voit märittä äniltoiminnon. Voit muuttaa haluamiasi asetuksa Ylös/Alas-painikkeilla. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Tämä tila helpottaa elokuvien ja TV-ohjelmien puhuttujen vuoropuhelujen kuulemista. -NIGHT MODE ON/OFF Tämä tila on optimoitu yöajan katseluun niin, että asetuksa on säädetty vähentämään äenvoimakkuutta, mutta pitämään vuoropuhelun selkeää. -SYNC Jos TV:n kuva ja Soundbar-laitteen toistama äni ovat epätahdistetuja, valitse (Äänen asetus) -painiketta painamalla SYNC ja märätä sitten äniviiven asetukseksi 0-300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä BT-tilassa.) -VIRTUAL ON/OFF Dolby Virtual -toiminnon asetukseksi voidaan valita ON/OFF. · VOICE ENHANCE-, NIGHT MODE- ja VIRTUAL-änitoimtojen asetukseksi voidaan valita ON/OFF Ylös/Alas-painikkeilla. (VIRTUAL-toimto ei ole käytettävissä USB- tai BT-tilassa.) · Voit säätä jokaisen tajuusalueen äntä pitämälä (Äänen asetus) -painiketta poinn noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovar valittavissa Vasemmalle/Oikealle-painikkeilla, ja jokaista voi säätä välillä -6-+6 Ylös/Alas-painikkeilla. (Varmista, että äinitilan asetuksena on STANDARD.)
7	PAIR Bluetooth PAIR	Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan. Paina PAIR -painiketta ja odota, että BT PAIRING -näytössä yhdistetään uusi Bluetooth-laite.
8	Toisto/tauko	Voit toistaa musikkia tai keskeyttä toiston painamalla tätä painiketta.
9	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.
		Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle. · Uudelleentoisto Voit käytää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta. · Musiikkitiedoston ohitus Voit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta. · ID SET Suorita ID SET-toiminto pitämällä Ylös-painiketta poinattuna 5 sekuntia (kun muodostat yhteyden langattomaan bassokaiuttimeen tai langattomin takakaiuttimiin).
10	iTiedot	Painamalla tätä painiketta voit näytää käytössä olevan toiminnon tai käytettävissä olevan koodekin tiedot.
11	SOUND MODESOUND MODE	Painamalla tätä painiketta voit valita haluamasi äänitilan. SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD - SURROUND SOUND Tarjoaa ravallista laajemman äänikentän. - GAME PRO Tarjoaa stereoskoppisen änen, joka ympäröi sinut pelin tapahtumilla. - ADAPTIVE SOUND Analysoi sisällön reaaliaikaisesti ja tarjoaa optimalisen äänikentän automaattisesti sisällön ominaisuksien perusteella. - STANDARD Toistaa alkuperäisen änen. · DRC (Dynamic Range Control) Voit käytää Dolby Digital -änen dynamiikka-alueen rajoitusta. Pidä SOUND MODE -painiketta yli 5 sekuntia painettuna Soundbar-laitteen virran ollesa katkaistuna, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käytöön tai poistaa sen käytöstä. Kun DRC on käytössä, voimakkaita äniä vähennetään. (Ääni voi vääristyä.) · Bluetooth Power Tämä toiminto käynistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyntö. - Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta poinattuna yli 5 sekuntia.
12	WOOFER WOOFER (BASSO) LEVEL	Voit säätä Bassokaiuttimen (basso) -12 tai välille -6-+6 painamalla ylä- tai alapainiketta. Jos haluat märittä Bassokaiuttimen (basso) vaihtoehdon 0 (oletus), paina tätä painiketta.
13	TONE CONTROL TONE CONTROL	Painamalla tätä painiketta voit säätä diskanti- tai bassöänen voimakkuutta. • Valitse TREBLE tai BASS painamalla painiketta ja säädä sitten äenvoimakkuutta valillä -6-+6 Ylös/Alas-painikkeilla. Bassotason muuttuessa myös wooferatasoa säädetään vastaavasti.

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotetti painike		Viitesivu
Kaukosäätimen painike	Toiminto
WOOFER (Ylös)	TV:n kaukosäätimessä Käytössä / Ei käytössä (Valmiustila)	Sivu 14
Vasemmalle	TV:n automaattinen yhdistäminen käytössä / ei käytössä (BT-valmis)	Sivu 24
Ylös	ID SET	Sivu 11
(Äänen asetus)	7 Band EQ	Sivu 10
SOUND MODE	DRC ON/OFF (Valmiustila)	Sivu 11
	Bluetooth Power	Sivu 11

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste		Tulo	Lähtö
			Vain bassokaiuttimella	Bassokaiuttimella ja langattomalla takakaiutinsarjalla
SOUND MODE	SURROUND SOUND	2.0 -kan	3.1.2 -kan	5.1.2 -kan
		5.1 -kan	3.1.2 -kan	5.1.2 -kan
		Dolby Atmos®, DTS:X	3.1.2 -kan	5.1.2 -kan
	GAME PRO	2.0 -kan	3.1.2 -kan	5.1.2 -kan
		5.1 -kan	3.1.2 -kan	5.1.2 -kan
		Dolby Atmos®, DTS:X	3.1.2 -kan	5.1.2 -kan
	ADAPTIVE SOUND	2.0 -kan	3.1.2 -kan	5.1.2 -kan
		5.1 -kan	3.1.2 -kan	5.1.2 -kan
		Dolby Atmos®, DTS:X	3.1.2 -kan	5.1.2 -kan
	STANDARD	2.0 -kan	2.1 -kan	2.1 -kan
		5.1 -kan	3.1 -kan	5.1 -kan
		Dolby Atmos®, DTS:X	3.1.2 -kan	5.1.2 -kan

• Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.
• Kun tulolähde on Dolby Atmos® tai DTS:X, vain bassokaiutinta käytettäessä ääni on 3.1.2-kanavainen, kun taas bassokaiutinta ja langatonta takakaiutinsarjaa käytettäessä ääni on 5.1.2-kanavainen.
• Takakaiuttimista ei kuulu ääntä kaksikanavaisessa toistossa, kun STANDARD-tila on käytössä. Jos haluat ottaa takakaiuttimien äänen käyttöön, vaihda tehostetilaksi SURROUND SOUND.

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.
• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.
• Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Sammuta Soundbar-laite.
• Paina WOOFER-painiketta 5 sekuntia.

Joka kerta, kun painat WOOFER-painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "OFF-TV REMOTE" (oletustila), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Kaukosäätimen painike	Näytö	Tila
5 Sec	(leetustila)OFF-TV REMOTE	Poista TV:n kaukosäädin käytõstä.
5 Sec	SAMSUNG-TV REMOTE	Ota käytöön Samsung-televisioninfrapunakaukosäädin.
5 Sec	ALL-TV REMOTE	Ota käytöön muun valmistajan television infrapunakaukosäädin.

04 SOUNDBAR-LAITTEEN YHDISTÄMINEN

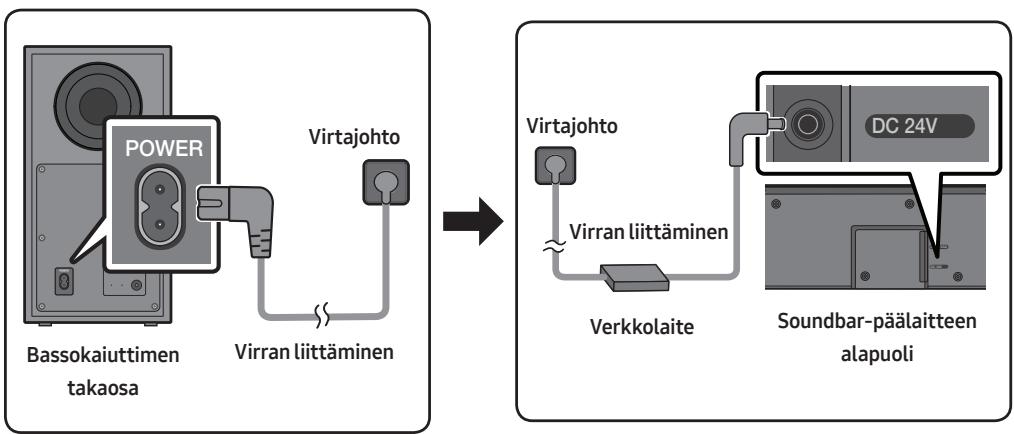

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-pääälaitteen alapuoli)
• Kytke virtajohto bassokaiuttimeen.
• Kytke virtajohto verkkolaitteeseen. Kytke verkkolaite (virtajohdolla) Soundbar-laitteeseen.
• Kytke virta Soundbar-laitteeseen ja bassokaiuttimeen.
• Kytke virta ensin bassokaiuttimeen. Bassokaiutin yhdistetään automaattisesti Soundbariin, kun siihen kytketään virta.

• Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.
• Jos irrotat virtajohdon ja kytket sen takaisin, kun Soundbar-laite on käynnissä, laite käynnistyy automaattisesti.

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein.
• Varmista, että Soundbar-laitteeseen on kytketty virta.

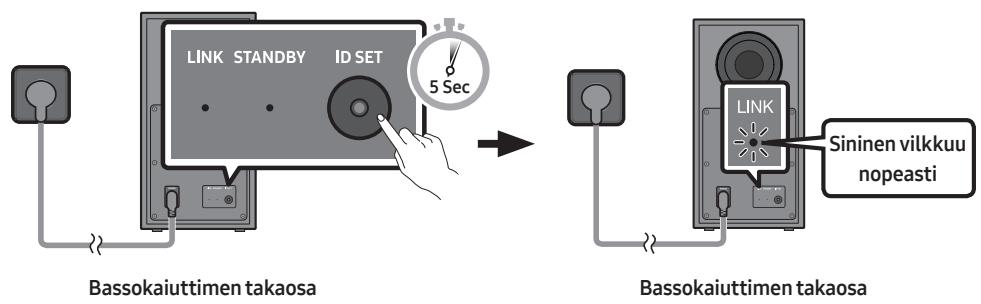

• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.
• Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

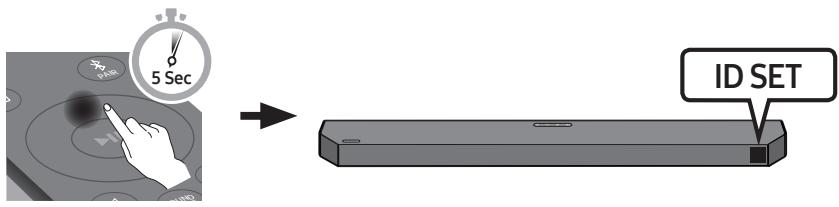

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.
2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

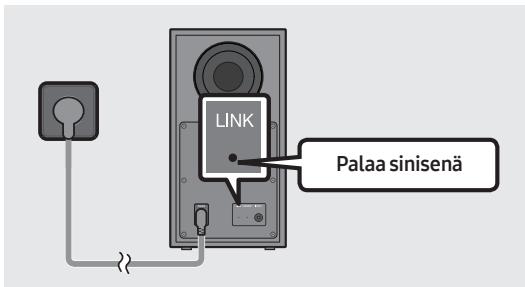

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo	Tila	Kuvaus	Toimenpide
Sininen LINK STANDBY ID SET	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteytä muodostetaan	Varmista, että Soundbar- päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistä bassokaiutin manuailisesti. Katso sivua 16.
Punainen LINK STANDBY ID SET	Palaa	Valmiustila (Soundbar- päälaitteen ollessa sammutettuna)	Varmista, että Soundbar- päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhtees uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 16.
Punainen ja sininen LINK STANDBY ID SET	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhtestiedot käytöoppaasta.

HUOMAUTUKSIA

• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Paalaiteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos paalaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

MUISTUTUS

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langattomia takakaiuttimia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

Samsungin langattoman takakaiutinsarjan yhdistäminen Soundbariin

Laajenna äänentoisto langattomaksi yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9200S, myydään erikseen) Soundbar-laitteeseen.

Yksityiskohtaisia tietoja liitännöistä saat Samsungin langattoman takakaiutinsarjan käyttöoppaasta.

05 YHTEYDEN MUODOSTAMINEN TELEVISIOON

Vaihtoehto 1. HDMI-kytkentä

Liitäntä tukevan television kytkeminen

MUISTUTUS

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin väliin, muista käyttää ARC- tai eARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääntä.
• Suositeltu kaapeli on High-Speed HDMI Cable with Ethernet.
• Kun kytket television, joka tukee eARC-toimintoa, näytölle ilmestyy TV eARC, ja kuulet äänen.
• Dolby Atmos®/DTS:X -tilaa tuetaan, kun käytetään ARC/eARC-toimintoa.

Etsi TV:n HDMI IN -liitäntä, jossa

on (ARC) tai (eARC) -merkintä.

HDMI-kaapeli

Soundbar-laitteen alaosa

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli kuvan mukaisesti.
2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC tai TV eARC, ja Soundbar-laite toistaa TV:n ääntä.
3. TV eARC näkyy, kun television asetusten eARC-toiminto on käytössä.
4. eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. Lisätietoja asetuksesta on TV:n käyttöoppaassa. (Esimerkiksi Samsung-televisiossa voit tehdä sen valitsemalla Koti (®) → Valikko → Asetukset (®) → Kaikki asetukset (®) → Ääni → Asiantuntijan asetukset → HDMI-eARC-tila (Autom.)
5. Jos TV:n ääntä ei kuulu, siirry kaukosäätimen tai Soundbar-laitteen yläosan (Lähde) -painiketta painamalla D.IN -tilaan. Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC tai TV eARC, ja TV:n ääni kuuluu.
6. Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC tai TV eARC, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin.
7. Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä.

• Kun yhdistät soundbariin HDMI-kaapelilla HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.
• On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että kelojen läpimitta on alle 14 mm.
• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC- tai eARC-toimintoa.
• ARC ja eARC ovat kaistanleveydeltään erilaisia. eARC on Audio Return Channel -toiminnon parannettu versio, jonka kaistanleveys on ARC:tä huomattavasti suurempi. Suurempi kaistanleveys lisää siirrettävissä olevien tietojen määrää. eARC-kanavaa käytettäessä voit nauttia esimerkiksi Dolby Atmos®- ja DTS:X-muotoisesta äänestä.
• Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

Vaihtoehto 2. Kytkeminen optisella kaapelilla

Tarkistukset ennen kytkemistä

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

1. Liitä soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla (ei mukana).
2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten D.IN-tila.
3. Television äänet kuuluvat soundbar-laitteesta.

Q-Symphony-toiminnon käyttäminen

Q-Symphony-toimintoa käytettäessä soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun soundbar-laite on yhdistetty, TV+Soundbar näkyy television Äänilähtö-valikon alapuolella. Valitse asianmukainen valikko.

Optinen kaapeli (ei mukana)

• Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (HDMI)

HUOMAUTUKSIA

Toiminta voi määräytyä TV:n tukemien koodekkien mukaan. - Tämä toiminto on tuettu vain, kun HDMI-kaapeli tai optinen kaapeli (ei mukana) on yhdistetty. - Näytetty viesti saattaa vaihdella TV-mallista riippuen. - Tämä toiminto on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.

Vaihtoehto 3. Bluetooth-yhdistäminen

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING -tilaan painamalla kaukosäätimen PAIR-painiketta.

(TAI) a. Paina (Lähde)-painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa.

b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)
2. Valitse Soundbar Q6C-Series (Bluetooth) TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.
3. Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.
4. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.
5. Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi Soundbar Q6C-Series (Bluetooth)), poista se. Toista sitten vaiheet 1-3.

Soundbar-laitteen ja TV:n yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.) Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-painiketta painettuna 5 sekuntia Soundbar-laitteen ollessa BT READY -tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Ero BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY: Tässä tilassa voit yhdistää uudelleen television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING: Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen PAIR -painiketta tai pidä Soundbar-laitteen yläosan (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä. Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia. Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, jos Soundbar-laitteen ympärillä on voimakas sähkökenttä.
• Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
• jos Bluetooth-laite on sammutettu, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.
• Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-laitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

06 ULKOISEN LAITTEEN YHDISTÄMINEN

Vaihtoehto 1. Kytkeminen HDMI-kaapelilla (Dolby Atmos®/DTS:X -dekoodaus ja -toisto)

Tarkistukset ennen kytkemistä

• Jos Äänilähtö-asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä.
• Varmista, että sisältö tukee Dolby Atmos®/DTS:X -ääntä.

1. Yhdistä Soundbarin pohjassa oleva HDMI-portti HDMI-kaapelilla digitaalisen laitteen HDMI OUT -porttiin.
2. Yhdistä Soundbarin pohjassa oleva HDMI TO TV (eARC/ARC) -portti HDMI-kaapelilla television HDMI IN (eARC) -porttiin.
3. Paina yläpaneelin tai kaukosäätimen (Lähde)-painiketta ja valitse sitten HDMI.
4. HDMI-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

• Dolby Atmos®/DTS:X -toimintoa käytettäessä: Jos tulolähteenä on Dolby Atmos®/DTS:X, katso "Eri äänitehostetilojen lähtösignaalitiedot" sivulla 13.
• Kun Dolby Atmos® on käytössä, DOLBY ATMOS -teksti näkyy etuosan näytössä.
• Kun DTS:X otetaan käyttöön, etunäytössä ilmestyy "DTS:X".
• Dolby Atmos®/DTS:X -asetusten määrittäminen BD-soittimessa tai muussa laitteessa.

Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että bittivirta-asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

• HDMI Pass-Through -toimintaa käytettäessä Soundbar toistaa lähteen äänen omien kaiuttimiensa kautta ja lähettää muuntamattoman videosignaalin television toisen HDMI-kaapelin kautta.

Tuettu UHD-signaalien määritys (3840 x 2160p)

Kuvanopeus (fps)	Värisvyyss	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
< 60	8 bittiä	O	O	O	O
	10 bittiä	-	-	O	O
	12 bittiä	-	-	O	O
120	8 bittiä	-	-	-	-
	10 bittiä	-	-	-	-

• Tuettu määritys voi vaihdella yhdistetyn ulkoisen laitteen tai käyttöolosuhteiden mukaan.

Vaihtoehto 2. Kytkeminen optisella kaapelilla

1. Yhdistä Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti optisella kaapelilla (ei sisälly toimitukseen) ulkoisen laitteen OPTICAL OUT -porttiin kuvassa näytetyllä tavalla.
2. Valitse D.IN -tila painamalla yläpaneelin tai kaukosäätimen (Lähde)-painiketta.
3. Ulkoisen laitteen ääni kuuluu Soundbar-laitteesta.

07 USB-ASEMAN KYTKEMINEN

Voit toistaa USB-asemassa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke USB-asema tuotteen alaosan USB-porttiin.
2. Paina yläpaneelin tai kaukosäätimen (Lähde)-painiketta ja valitse sitten USB.
3. USB näkyy näytössä.
4. Toista USB-asemassa olevia musiikkitiedostoja Soundbar-laitteen kautta.
5. Soundbar-laite sammuu automaattisesti (Auto Power Down), jos USB-asemasta ei kuulu äänisignaalia tai USB-asemaan ei ole yhteyttä yli 18 minuuttiin.

Yhteensopivuusluettelo

Tiedostotunniste	Koodekki	Näytteenottotaajuus	Bittinopeus
*.mp3	MPEG1 Layer2	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG1 Layer3	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8 ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8 ~ 160kbps
*.wma	WMA7/8/9 (Vain äni)	32kHz ~ 48kHz	32 ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45 ~ 500kbps
*.aac
*.m4a	AAC-LC(Vain MPEG2-/MPEG4-Äni)	32kHz ~ 48kHz	32 ~ 320kbps
*.mp4
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps

• Jos USB-asemaan on tallennettu liikaa kansioita (noin 200) ja tiedostoja (noin 2 000), Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto. Tuetut USB-tiedostojärjestelmät: FAT16, FAT32, NTFS

08 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.
• Yhteys on rajoitettu yhteen televisioon tai kahteen Bluetooth-laitteeseen samanaikaisesti.

Yhteyden muodostaminen ensimmäisen kerran

• Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on metrin säteellä.
• Siirry BT PAIRING -tilaan painamalla kaukosäätimen PAIR-painiketta.

(TAI) a. Paina (Lähde)-painiketta yläpaneelissa ja valitse sitten BT.

BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa.

b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV]Samsung Soundbar Q6C-Series luettelosta.
2. Kun Soundbar on yhdistetty mobiililaitteeseen, etunäytössä lukee [Mobiililaitteen nimi] → BT.
3. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
4. Kun olet yhdistänyt Soundbar-laitteen mobiililaitteeseen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY -tilan avulla.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi "[AV]Samsung Soundbar Q6C-Series") mobiililaitteen kaiutinluettelossa, poista se. Toista sitten vaiheet 1 ja 2.

Ero BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY: Tässä tilassa voit yhdistää uudelleen television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING: Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen PAIR -painiketta tai pidä Soundbar-laitteen yläosan (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen etäisyys on yli 10 metriä. Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia. Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, jos Soundbar-laitteen ympärillä on voimakas sähkökenttä.
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen.
• jos Bluetooth-laite sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.
• Elektroniset laitteet voivat aiheuttaa radiohäiriöitä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-laitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne. Soundbar tukee SBC-koodekkia (44,1 kHz, 48 kHz).
• Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV]Samsung Soundbar Q6C-Series laitteen haettujen laitteiden luettelosta.
• Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY. - Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan. - Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella. - Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.

• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa:
• Runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen.
• Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia.
• Laite on altis muiden samalla taajuusalueella toimivien tuotteiden, kuten langattomien laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille.
• Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.
• Huomaa, että Soundbar-laitetta ei voi liittää muiden Bluetooth-laitteiden pariksi Bluetooth-toiminnon käytön aikana. Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.

Bluetooth Power Käytössä (SOUND MODE)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen

Voit katkaista Bluetooth-laitteen ja Soundbar-järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

Soundbar-järjestelmän yhteys katkaistaan. - Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen

Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

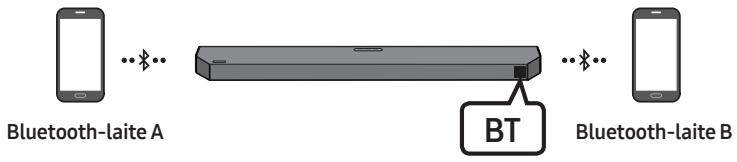

Soundbar-laite voidaan yhdistää kahteen Bluetooth-laitteeseen samanaikaisesti.

1. Yhdistä Soundbar-laite enintään kahteen Bluetooth-laitteeseen. (Katso sivua 28)
2. Toista musiikkia toisesta yhdistetystä Bluetooth-laitteesta, kun kaksi laitetta on yhdistetty.
3. Jos Bluetooth-laitteesta "B" toistetaan musiikkia, kun sisällön toisto on käynnissä laitteesta "A", musiikin toisto aloitetaan laitteella "B" ja sisällön toisto pysäytetään/keskeytetään automaattisesti laitteella "A".
4. AVRCP V1.4 -versiota aiemmissa versioissa musiikkia toistavan laitteen vaihtoajassa voi olla viive.

HUOMAUTUKSIA

• Joissakin laitteissa laitteen vaihtoon voidaan käyttää ilmoitusta tai hälytystä.
• Jotkin laitteet eivät tue Bluetooth-moniyhteyttä.
• "BT PAIRING" -tilasta poistutaan, jos mihinkään laitteeseen ei muodosteta pariliitosta 3 minuutin kuluessa.
• Laitteen vaihtaminen voi kestää joissakin sovelluksissa noin 7 sekuntia.
• Jos yrität yhdistää kolmannen Bluetooth-laitteen, A- tai B-laitteen yhteys katkeaa. (Sen laitteen yhteys katkeaa, jota ei parhaillaan toisteta.) Vain yksi Samsung-TV tai 2 Bluetooth-laitetta voidaan yhdistää samanaikaisesti.
• Soundbar-laitteen yhteys Bluetooth-laitteisiin katkeaa, kun se vastaanottaa yhteyspyynnön Samsung-televisiosta.

Tap Sound -toiminnon käyttäminen

Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteesta ääntä Soundbar-laitteen kautta.

Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa. - Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio.

1. Ota laitteen Tap Sound -toiminto käyttöön.
2. Lisätietoja toiminnon ottamisesta käyttöön on alla olevassa kohdassa Ota Tap Sound -toiminto käyttöön.
3. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa Aloita nyt. Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.
4. Toista mobiililaitteesta ääntä Soundbar-laitteen kautta.
5. Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.
6. Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.
7. Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.
8. Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa.

Ota Tap Sound -toiminto käyttöön

Ota Tap View, Tap Sound -toiminto käyttöön SmartThings-sovelluksen avulla.

1. Kännistä SmartThings-sovellus mobiililaitteessa.
2. Valitse (→3) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.
3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse Tap View, Tap Sound -asetukseksi Käytössä.

HUOMAUTUKSIA

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.
• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

Halkaisija: M5 - Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto on irrotettu virtalähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Pidikeruuvi Ruuvi

Seinäkiinnittimien

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.
2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.
3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.
2. Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.
2. Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille.
3. Työnnä ruuvi (ei mukana) jokaisen pidikeruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla ruuvilla.

• Varmista asentaessasi, että seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

1. Asenna Soundbar-laite siihen kiinnitettyjen seinäkiinnittimien avulla ripustamalla seinäkiinnittimet seinässä oleviin pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että seinäkiinnittimet ovat pitävästi pidikeruuvien varassa.
2. Työnnä pidikeruuvit seinäkiinnittimien leveään osaan (alaosaan) ja liu'uta sitten seinäkiinnittimet alas, niin että seinäkiinnittimet ovat tukevasti pidikeruuvien varassa.

10 SOUNDBAR-LAITTEEN ASENTAMINEN TELEVISION ETEEN

Sijoita Soundbar-laite TV:n jalustaan.

Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar-laite varovasti TV:n jalustaan.

Paras äänenlaatu saavutetaan asettamalla Soundbar-laite vähintään 3 cm:n päähän TV:n etuosasta.

HUOMAUTUS

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.
• Riittämätön etäisyys televisiosta voi aiheuttaa akustisia ongelmia.

11 OHJELMISTON PÄIVITTÄMINEN

Samsung voi tarjota päivityksiä Soundbar-laitteen laiteohjelmistoon tulevaisuudessa.

Jos saatavilla on päivitys, voit päivittää laiteohjelmiston liittämällä laiteohjelmistopäivityksen sisältävän USB-aseman Soundbarin USB-porttiin.

USB-päivitys

Kaikki mukautetut käyttäjäasetukset säilyvät päivityksen suorittamisen jälkeen.

1. Liitä USB-asema tietokoneen USB-porttiin. Tärkeää: Varmista, että USB-asemassa ei ole musiikkitiedostoja. Tällöin laiteohjelmistopäivityksessä voi ilmetä virhe.
2. Siirry sivustoon (www.samsung.com) → etsi mallin nimi asiakastuen valikosta.
3. Lisätietoja päivittämisestä on kohdassa Päivitysopas.
4. Lataa päivitystiedosto (USB-tyyppi).
5. Pura ladattu päivitystiedosto ja kopioi *.bin-tiedosto USB-aseman päähakemistoon.
6. Sammuta Soundbar-laite ja liitä laiteohjelmistopäivityksen sisältävä USB-asema Soundbarin USB-porttiin.
7. Käynnistä Soundbar-laite ja valitse USB-lähde painamalla (Lähde)-painiketta. Näytölle tulee UPCR, tämä voi kestää jopa 3 minuuttia.

• Laiteohjelmistopäivityksen edistyminen näkyy järjestyksessä UPGR -> B --> DONE -> BYE. Päivitettävän laiteohjelmiston mukaan kirjaimina voi olla B tai H.

HUOMAUTUKSIA

Soundbar-laite käynnistetään päivityksen suorittamisen jälkeen automaattisesti uudelleen. Tässä tuotteessa käytetään DUAL BOOT -toimintoa. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen. - Älä sammuta laitetta tai poista USB-asemaa päivityksen aikana. - Jos päivitys ei ala, kytke Soundbar-laitteen virtajohto uudelleen. - Jos uusin versio on jo asennettu, päivitystä ei suoriteta. - USB-tyypin mukaan voi olla, että päivitystä ei tueta. - Jos bassokaiuttimeen ei automaattisesti muodosteta yhteyttä uudelleen päivityksen jälkeen, perehdy sivuun 16. - Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-asema ole viallinen. Mac OS -käyttäjien pitäisi valita USB-muodoksi MS-DOS (FAT).

Nollaa

Kun Soundbar-laite on käynnissä, paina

• +(Äänenvoimakkuus) -painikkeita

samanaikaisesti vähintään 5 sekuntia. Näytölle ilmestyy INIT OK, ja Soundbar-laite nollataan.

MUISTUTUS

Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.

12 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Soundbar-laite ei käynnisty.

→ Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

→ Irrota virtajohto ja kytke se sitten uudelleen. → Irrota virtajohto, liitä se takaisin ulkoiseen laitteeseen ja yritä uudelleen. → Jos signaalia ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 7.)

Jos kaukosäädin ei toimi.

→ Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti. → Vaihda paristot uusiin.

Soundbar-laite ei toista mitään ääntä.

→ Soundbarin äänenvoimakkuus on liian pieni tai ääni on mykistetty. Säädä äänenvoimakkuutta. → Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta. → Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (∅) → Valikko → Asetukset (∅) → Kaikki asetukset (∅) → Ääni → Äänilähtö → valitse Soundbar) → Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen. → Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta. → Alusta tuote ja yritä uudelleen. (Katso sivua 37.)

Bassokaiutin ei toista mitään ääntä.

→ Tarkista, palaako bassokaiuttimen takana oleva merkkivalo sinisenä. Kytke Soundbar-laite ja bassokaiutin takaisin, jos merkkivalo vilkkuu sinisenä tai on muuttunut punaiseksi. (Katso sivua 16.) → Jos Soundbar-laitteen ja bassokaiuttimen välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä. → Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista. → Irrota virtapistoke ja kytke se takaisin.

Jos bassokaiuttimen äänessä ilmenee huojuntaa, viivettä tai kohinaa.

→ Jos Soundbarin ja bassokaiuttimen välissä on jokin esine, se saattaa aiheuttaa ongelmia. Siirrä ne paikkaan, jossa ei ole tällaisia esineitä. → Äänessä voi ilmetä huojuntaa tai viivettä, kun bassokaiutin on kaukana Soundbarista. Siirrä se Soundbarin lähelle. → Äänessä voi ilmetä huojuntaa tai viivettä, kun Soundbar on lähellä instrumenttia tai sähköistä laitetta, joka saattaa aiheuttaa radiohäiriöitä. Siirrä Soundbar kauas laitteista, jotka saattavat aiheuttaa radiohäiriöitä. (Esim. langaton reititin) Vaihda TV-verkon yhteyden tila langattomasta langalliseksi.

Bassokaiuttimen äänenvoimakkuus on liian pieni.

Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 12.) → Siirrä bassokaiutin lähemmäs itseäsi.

Jos televisiota ei ole kytketty HDMI TO TV (eARC/ARC) -liitäntään.

→ Tarkista, onko HDMI-kaapeli kytketty oikein eARC-liitäntään. (Katso sivua 19.) → Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin. → HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (1) → Valikko → Asetukset (3) → Kaikki asetukset (3) → Yhteys → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA) eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (m) → Valikko → Asetukset (m) → Kaikki asetukset (m) → Ääni → Asiantuntijan asetukset → HDMI-eARC-tila (Autom.)

Ääntä ei kuulu, kun laite on kytketty television HDMI TO TV (eARC/ARC) -tilassa.

→ Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai AUTO. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (Ø) → Valikko → Asetukset (Ø) → Kaikki asetukset (Ø) → Ääni → Asiantuntijan asetukset → Digitaalisen lähdön äänimuoto)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

→ Kun olet yhdistämässä uutta laitetta, vaihda tilaksi "BT PAIRING". (Paina kaukosäätimen PAIR-painiketta tai paina laitteen (Lähde)-painiketta vähintään viiden sekunnin ajan.) → Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta. → Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti (Ø) → Valikko → Asetukset (Ø) → Kaikki asetukset (Ø) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo) → Television automaattinen yhdistäminen voi olla poissa käytöstä. Kun Soundbar-laite on "BT READY" -tilassa, valitse ON-TV CONNECT painamalla Soundbar-laitteen kaukosäätimen Vasemmalle-painiketta 5 sekuntia. Jos asetuksena on OFF-TV CONNECT, vaihda asetusta painamalla Vasemmalle-painiketta uudelleen 5 sekuntia. → Irrota virtapistoke, kytke se takaisin ja yritä uudelleen. → Alusta tuote ja yritä uudelleen. (Katso sivua 37.)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

→ Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta. → Jos Bluetoothiin yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta. → Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Bluetooth-moniyhteys ei toimi.

→ Kun televisio on yhdistetty Soundbar-laitteeseen, Bluetooth-moniyhteys ei ehkä toimi. Katkaise Soundbar-laitteen ja television välinen yhteys ja yritä uudelleen. → Tarkista, onko Bluetooth-moniyhteys-asetus käytössä. (Perehdy Soundbar-laite ei muodosta Bluetooth-yhteyttä. -osioon.) → Katkaise sisältöä toistavan laitteen yhteys, muodosta pariliitos yhdistettävään laitteeseen ja muodosta taas yhteys edelliseen laitteeseen. → Jos ääntä ei kuulu, vaikka yhteys on muodostettu oikein, perehdy Ääni katkeilee Bluetooth-yhteyttä käytettäessä. -osioon.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

→ Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio.

13 LISENSSILLÄ

Dolby

ATMOS

Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyvä kysymyksiä tai pyyntöjä, ota yhteys Samsung Open Sourceen (http://opensource.samsung.com)

15 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä. Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta). (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi	HW-Q610C
USB	5V/0,5A
Paino	3,8 kg
Mitat (leveys x korkeus x syvyss)	1030,0 x 57,0 x 105,0 mm
Käytölämpötila	+5°C - +35°C
Käytökosteusprosentti	10 % - 75 %
VAHVISTIN Lähtöteho	200W (30W x 6 + 10W x 2)
Tuetut toistomuodot	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Bassokaiuttimen nimi	PS-WC67B
Paino	5,5 kg
Mitat (leveys x korkeus x syvyss)	184,0 x 343,0 x 295,0 mm
VAHVISTIN Lähtöteho	160W
Kokonaisvirrankulutus valmiustilassa (W)	2,0W
Bluetooth Portin passivointitapa	Poista Bluetooth Power-toiminto käytösä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta. Paino ja mitat ovat likimääräisiä.

Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

RF-lähettimen enimmäisteho

100 mW alueella 2,4 GHz - 2,4835 GHz

25 mW alueella 5,725 GHz - 5,825 GHz

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen

(elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päättyessä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoa tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut, on osoitteessa

Ulkoisten teholähteiden ekosuunnitteluvaatimukset:

www.samsung.com/global/ecodesign_component

TURVALLISUUSTIETOJA

TURVALLISUUSTIETOJA

SÄHKÖISKUN RISKIN VÄHENTÄMISEKSI KOTELOA EI SAA IRROTTAA.

LAITTEEN SISÄOSIA EI SAA

TARKASTAA AMMATTITAITOINEN HENKILÖKUNTA. JÄTÄ KAIKKI

KORJAUSTYÖT VALTUUTETUILLE HUOLTOLIIKKEILLE.

USB-päivitys 36 Tehdasasetusten palautus 37

Voit toistaa USB-asemalla olevia musiikkitiedostoja Soundbarin kautta.

Ennen kuin otat yhteyttä tukeen, katso alla olevat tiedot.

Soundbar ei käynnisty.
