Produkttyp	Soundbar
Marke	Samsung
Modell	HW-Q600C / HW-Q610GC
Abmessungen (B x H x T)	1030,0 x 57,0 x 105,0 mm
Gewicht	3,8 kg (Soundbar), 5,5 kg (Subwoofer)
Stromversorgung	AC/DC-Adapter (24 V, 5,5 A)
Standby-Stromverbrauch	2,0 W
Nennausgangsleistung (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Nennausgangsleistung (Subwoofer)	160 W
Unterstützte Audioformate	Dolby 5.1, Dolby Digital Plus, Dolby True HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 Kanäle
Konnektivität	HDMI (eARC/ARC), optisch, Bluetooth, USB (5V/0,5A)
Klangmodi	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Sonderfunktionen	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Software-Update	Über USB (.bin-Datei)
Betriebstemperatur	+5°C bis +35°C
Betriebsfeuchtigkeit	10 % ~ 75 %
Kabelloser Subwoofer	Modell PS-WC67B, automatische Verbindung
Rücklautsprecher-Kit (optional)	SWA-9200S (separat erhältlich)
Pflege	Mit einem weichen, trockenen Tuch reinigen; Wasser und Lösungsmittel vermeiden
Sicherheit	Gehäuse nicht öffnen; bei Gewitter vom Netz trennen; ausreichend belüften
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen qualifizierten Kundendienst

Häufig gestellte Fragen - HW-Q600C SAMSUNG

Wie schließe ich die Soundbar an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel (Unterstützung eARC/ARC) oder ein optisches Kabel. Drücken Sie für Bluetooth die PAIR-Taste auf der Fernbedienung und wählen Sie Soundbar Q6C-Series in den Bluetooth-Einstellungen des Fernsehers aus.

Die Soundbar lässt sich nicht einschalten, was tun?

Stellen Sie sicher, dass das Netzkabel sowohl an der Soundbar als auch an der Steckdose richtig angeschlossen ist. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung und schließen Sie sie wieder an.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die WOOFER-Taste auf der Fernbedienung, um den Pegel von -12 bis +6 einzustellen. Standardmäßig steht er auf 0.

Was tun, wenn der Ton nicht mit dem Bild synchron ist?

Drücken Sie die Soundsteuerung-Taste, um SYNC auszuwählen, und passen Sie die Audioverzögerung mit den Tasten Auf/Ab von 0 bis 300 Millisekunden an. Diese Einstellung ist im USB- oder BT-Modus nicht verfügbar.

Kann ich ein USB-Laufwerk anschließen?

Ja, schließen Sie ein USB-Laufwerk an den USB-Anschluss (5V/0,5A) unter der Soundbar an und wählen Sie dann die USB-Quelle. Die Soundbar spielt MP3-, WMA-, OGG-, AAC-, WAV-, FLAC- und AIFF-Dateien ab.

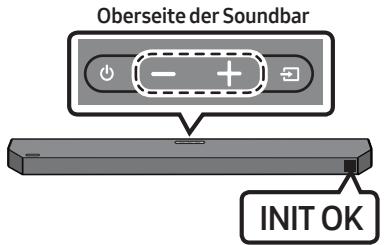

Wie setze ich die Soundbar zurück?

Schalten Sie die Soundbar ein und drücken Sie dann gleichzeitig mindestens 5 Sekunden lang die Tasten - und + (Lautstärke) am Gerät. Das Display zeigt INIT OK an und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Der Subwoofer gibt keinen Ton von sich, was soll ich überprüfen?

Stellen Sie sicher, dass die LED-Anzeige auf der Rückseite des Subwoofers dauerhaft blau leuchtet. Wenn sie blinkt oder rot ist, führen Sie eine manuelle Verbindung durch: Halten Sie die ID SET-Taste auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt, dann die Auf-Taste auf der Fernbedienung 5 Sekunden lang.

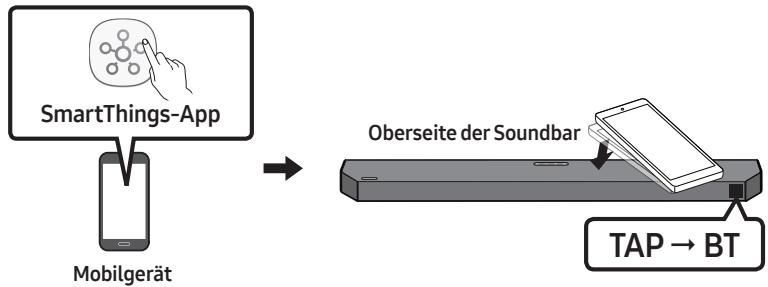

Wie verwende ich die Tap Sound-Funktion?

Diese Funktion ist auf Samsung-Mobilgeräten mit Android 8.1 oder höher verfügbar. Aktivieren Sie sie in der SmartThings-App und tippen Sie dann einfach mit Ihrem Telefon auf die Soundbar, um Audio zu streamen.

Die Soundbar schaltet sich von selbst aus, ist das normal?

Ja, die Auto Power Down-Funktion schaltet die Soundbar nach 18 Minuten ohne Audiosignal im Modus D.IN, HDMI, BT oder USB aus. Drücken Sie die Ein-/Aus-Taste, um sie wieder einzuschalten.

Kann ich die Software der Soundbar aktualisieren?

Ja, laden Sie die Aktualisierungsdatei von der Samsung-Website herunter, kopieren Sie sie auf einen USB-Stick (Format FAT32, ohne Musikdateien), schließen Sie ihn an den USB-Anschluss der Soundbar an und wählen Sie dann die USB-Quelle. Der Vorgang wird angezeigt: UPGR ➔ B ➔ DONE ➔ BYE.

BEDIENUNGSANLEITUNG HW-Q600C SAMSUNG

Wenn die Fernbedienung nicht funktioniert.

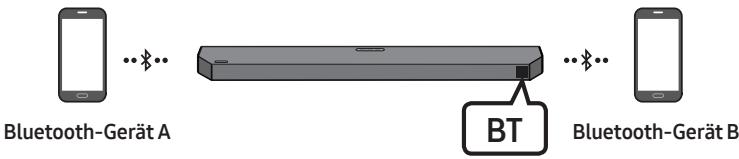

Die Bluetooth-Multiverbindung funktioniert nicht.

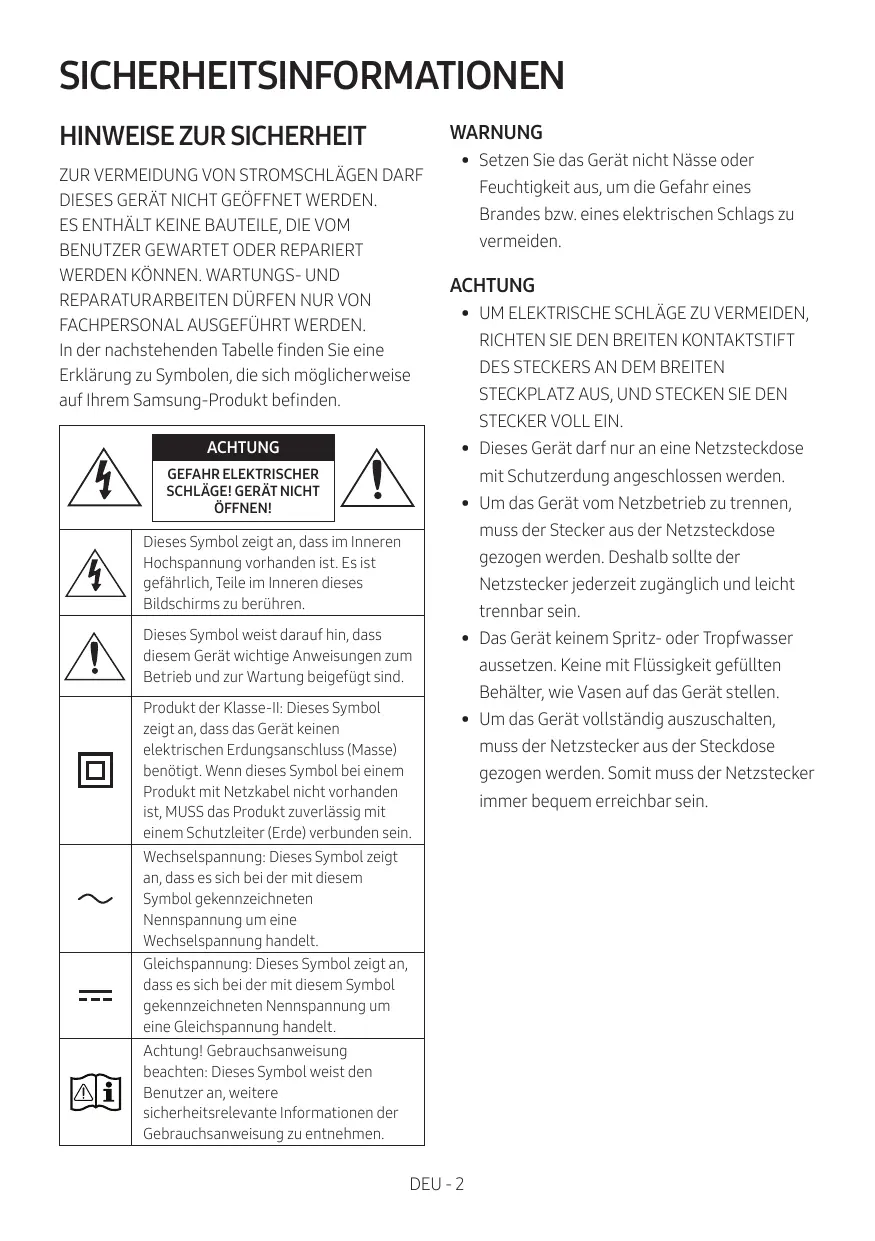

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt befinden.

4	ACHTUNG GEFAHR ELEKTRISCHER SCHLAGE! GERÄT NICT ÖFFNEN!
5	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren these Bildschirms zu berühren.
1	Dieses Symbol weist darauf auf hin, dass dieserem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) besteht. Wenn diese Sonst bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.
~	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Sonst gekennzeichneten Nennspannung um eine Wechselspannung handelt.
---	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Sonst gekennzeichneten Nennspannung um eine Gleichspannung handelt.
A i	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere Sicherheitsrelevante Informationen der Gebrauchsanweisung zu enthalten.

WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen, auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts, wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.
4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder elektrische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie diese Produkte nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.
5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG: Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

INHALT

01 Überprüfen der Komponenten 6 02 Produktübersicht 7

Bedienfeld auf der Vorder-/Oberseite der Soundbar 7 Unterseite der Soundbar 8

03 Verwendung der Fernbedienung 9

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) 9 So verwenden Sie die Fernbedienung 9 Verwendung der verborgenen Tasten (Tasten mit mehr als einer Funktion) 13 Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi 13 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 14

04 Anschließen der Soundbar 15

Stromanschluss 15 Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar 18

05 Verbindung mit einem TV-Gerät 19

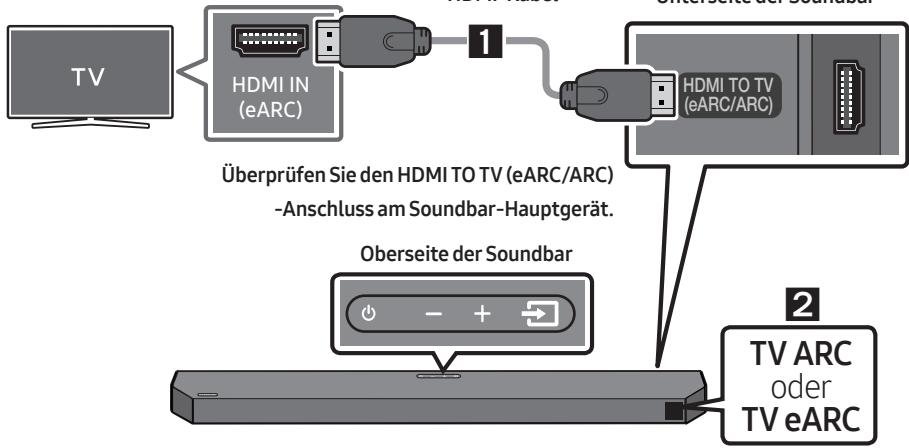

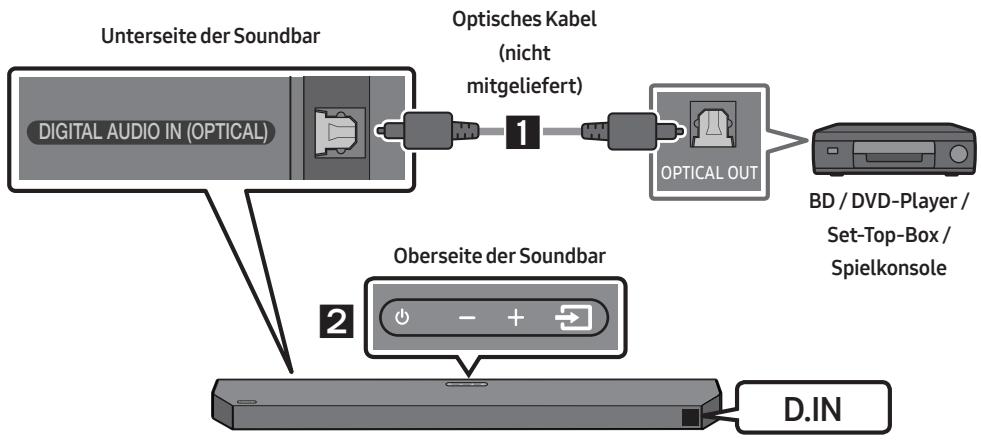

Methode 1: Verbindung mit HDMI 19 Methode 2: Verbindung mit einem optischen Kabel 21 Methode 3: Verbindung per Bluetooth 23

06 Verbindung mit einem externen Gerät herstellen 25

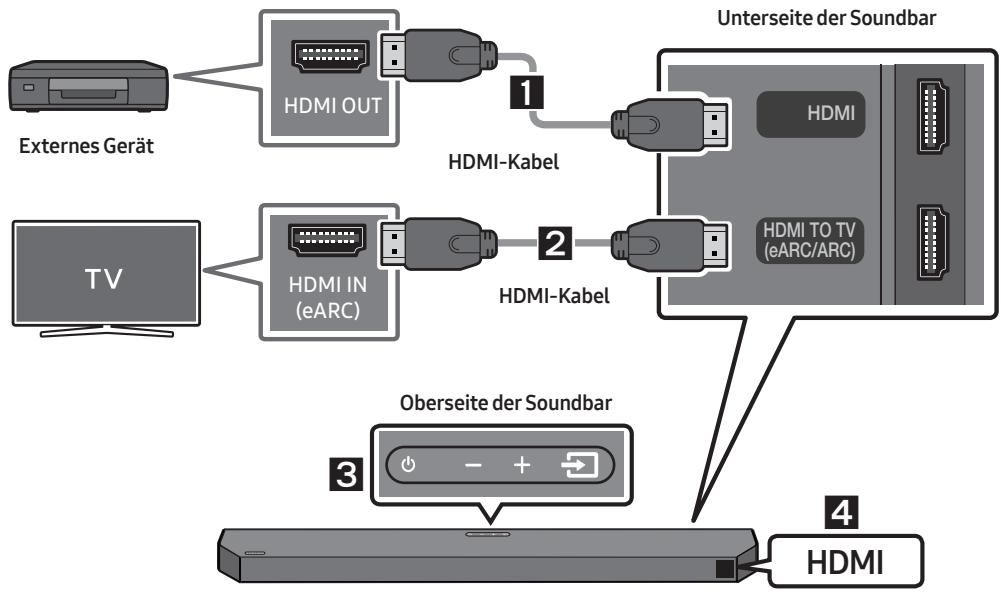

Methode 1: Über ein HDMI-Kabel verbinden (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos®/DTS:X) 25 Methode 2: Verbindung mit einem optischen Kabel 26

07 Anschließen eines USB-Laufwerks 27 08 Anschließen eines Mobilgeräts 28

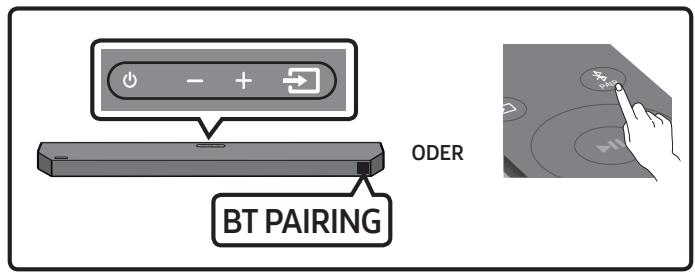

Anschließen per Bluetooth 28 Verwendung von Tap Sound 32

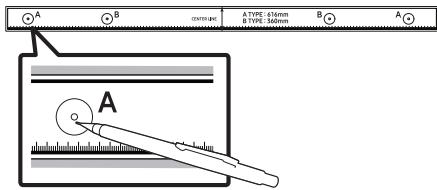

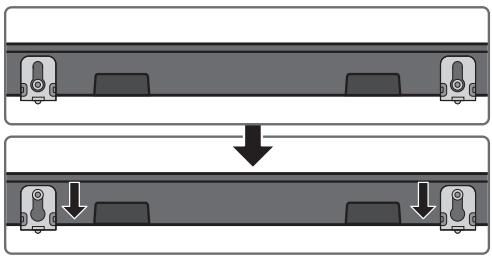

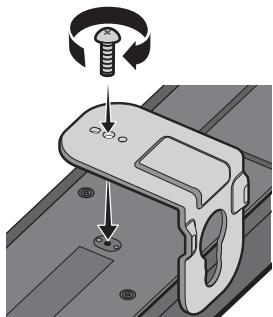

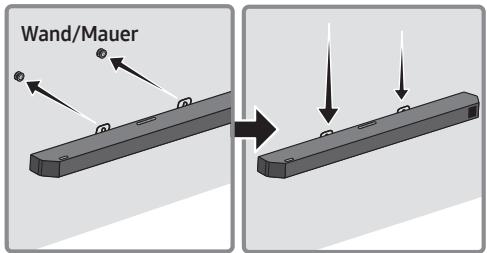

09 Installieren der Wandhalterung 33

Vorsichtsmaßnahmen für die Installation 33 Komponenten für die Anbringung an der Wand 33

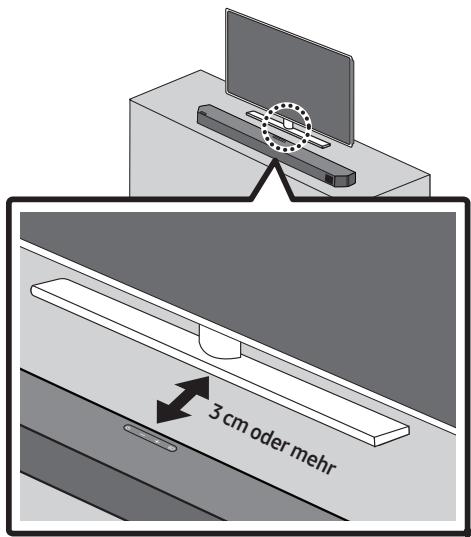

10 Installieren der Soundbar vor dem Fernseher 35 11 Softwareaktualisierung 36

USB-Update 36 Zurücksetzen 37

12 Fehlerbehebung 38 13 Lizenz 40 14 Bekanntmachung zu Open Source Lizenzen 41 15 Wichtige Hinweise zum Kundendienst 41 16 Spezifikationen und Leitfaden 42

Technische Daten 42

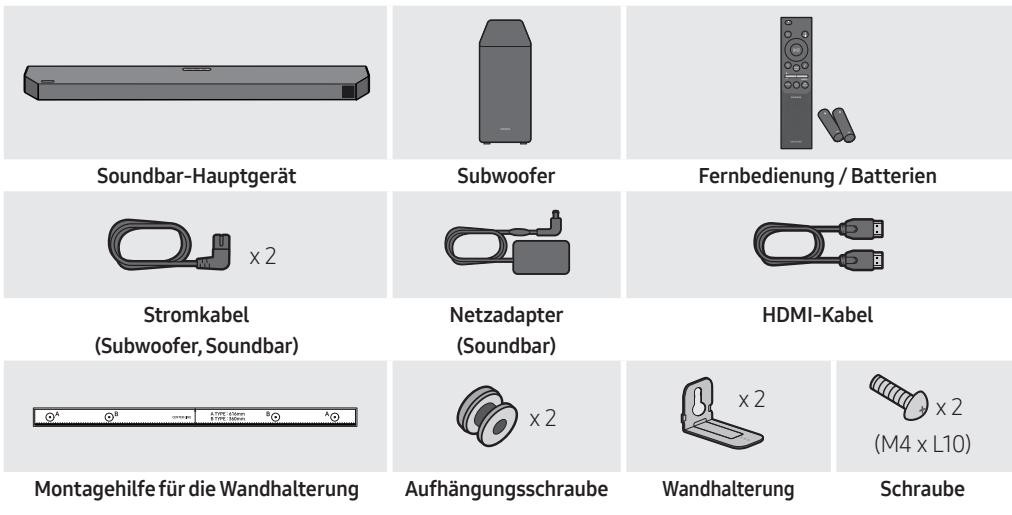

01 Überprüfen der Komponenten

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.
• Weitere Informationen über die Wandhalterung finden Sie auf Seite 33.
• Design und technische Daten können sich ohne vorherige Ankündigung ändern.
• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.

02 PRODUKTÜBERSICHT

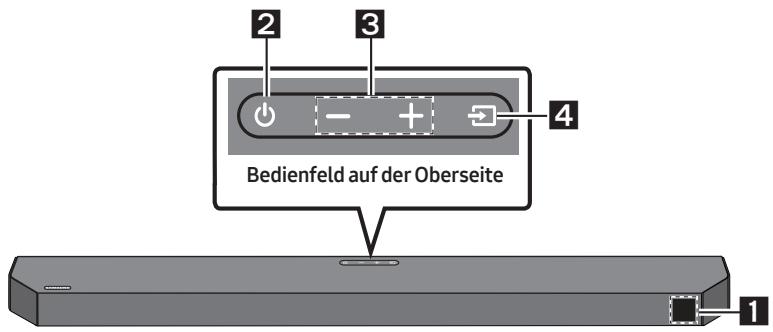

Bedienfeld auf der Vorder-/Oberseite der Soundbar

1	Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.
2	Strom)-Taste Schaltet den Strom ein und aus. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschelt. - Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 18 Minuten kein Audiosignal empfangen wurde.
3	+ (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkekepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
4	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus	Anzeige
	Optisch	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatische Umwandlung)
		D.IN → TV ARC (Automatische Umwandlung)
	HDMI	HDMI
	BLUETOOTH-Modus	BT
	USB-Modus	USB

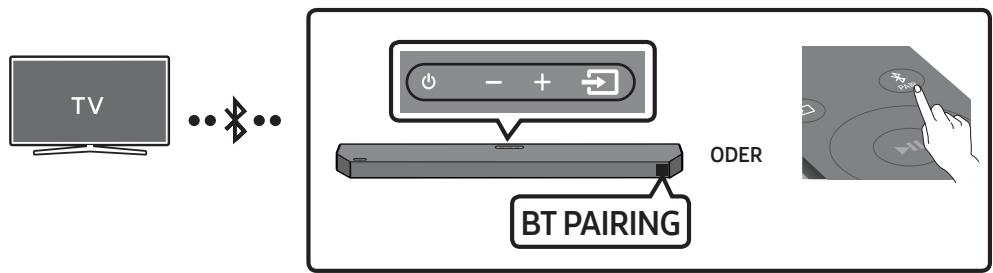

	Zum Einschalten des Modus „BT PAIRING" schalten Sie die Quelle auf den Modus „BT" um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Der Modus wird unterstützt, wenn die eARC-Funktion in den TV-Einstellungen aktiviert ist.
• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie diese Geräte einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie Töne sowohl aus dem TV-Gerät als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des TV-Geräts und wechseln Sie den TV-Lautsprecher auf Ext. Lautsprecher.

Unterseite der Soundbar

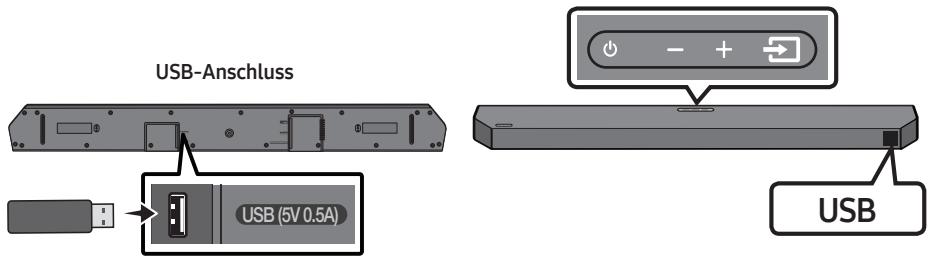

1	USB (5V 0.5A) Schließen Sie hier ein USB-Laufwerk an, um Musikdateien über die Soundbar wiederzugeben, die auf dem USB-Laufwerk gespeichert sind. (Siehe Seite 27)
2	DC 24V (Stromversorgungseingang) Den Netzadapter anschreiben. (Siehe Seite 15)
3	HDMI Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschreiben. (Siehe Seite 25)
4	HDMI TO TV (eARC/ARC) An die HDMI IN (eARC)-Buchse an einem Fernseher anschreiben. (Siehe Seite 19)

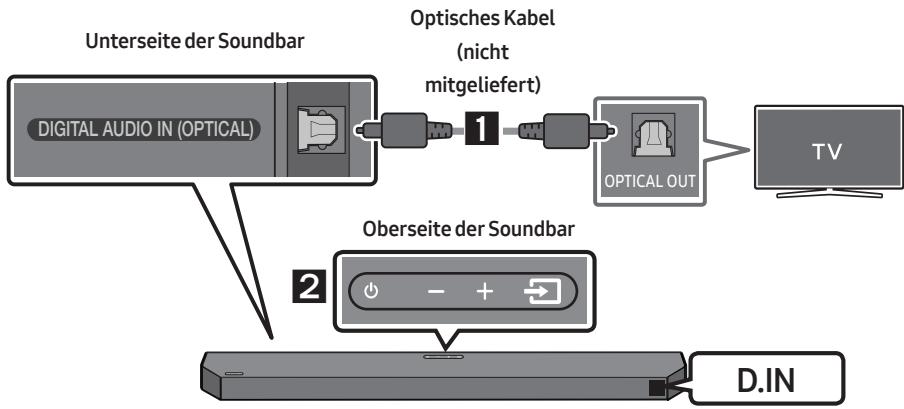

5	DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschreiben. (Siehe Seite 26)

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 VERWENDEN DER FERNBEDIENUNG

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien x 2)

Schieben Sie die rückseitige Abdeckung in

Pfeilrichtung, bis sie vollständig entfernt ist.

Legen Sie 2 AAA-Batterien (1,5 V) so ausgerichtet

ein, dass ihre Polarität richtig ist. Schieben Sie die

rückseitige Abdeckung wieder vollständig darüber.

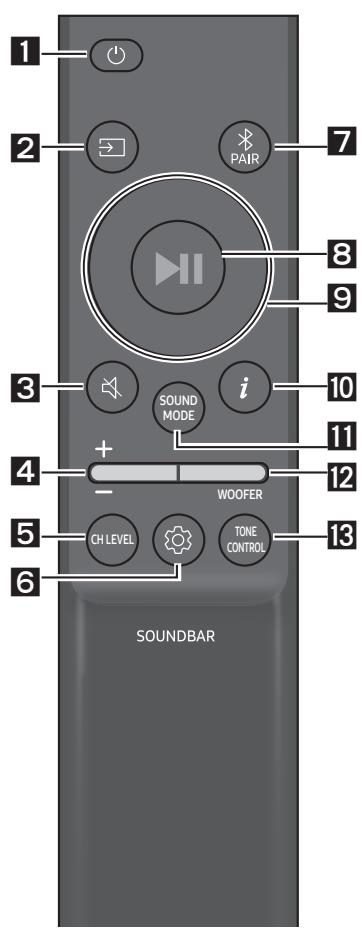

So verwenden Sie die Fernbedienung

1	Strom	Schaltet die Soundbar ein und aus.
2	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwahlen.
3	Stummschaltung	Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
4	+ Lautstärke	Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. • Stummschaltung Drücken Sie die Taste Lautstärke, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

5	CH LEVEL CH LEVEL	Sie können durch Drücken der Taste die Lautstärke jeges Lautspechers anpassen. • Drücken Sie die Taste, um CENTER LEVEL oder TOP LEVEL auszuwahlen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an. • Wenn die darüber hinausgehene angeschlossen sind, wird die Einstellung REAR LEVEL unterstützen. Wenn Sie die Lautstärke vom REAR LEVEL mithilfe der Oben/Unten-Tasten zwischen -6 und +6 anpassen möglich.
6	Klangsteuerung	Sie können durch Drücken der Taste die Audiofunktion festlegten. Die gewünschten Einstellungen können mit den Tasten Oben/Unten eingestellt werden. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Dieser Modus erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen. - NIGHT MODE ON/OFF Dieser Modus ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben. - SYNC Falls das Video auf dem Fernseher und der Ton der Soundbar nicht synchron sind, drücken Sie die 3 (Klangsteuerung)-Taste, um SYNC auszuwahlen und stellen Sie dann mit den Oben/Unten-Tasten die Audioverzügerung zwischen 0~300 Millisekunden ein. (Nicht verfügbar im „USB“-oder „BT“-Modus.)
		- VIRTUAL ON/OFF Die Dolby Virtual-Funktion kann auf ON/OFF geschältet werden. • Die Audiofunktionen VOICE ENHANCE, NIGHT MODE und VIRTUAL können mithilfe der Oben/Unten-Tasten auf ON/OFF gestellt werden. (Die VIRTUAL-Funktion ist im Modus „USB“ oder „BT“ nicht verfügbar.) • Drücken Sie die Taste 3 (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jeder Freuenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts währbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf “STANDARD” eingestellt ist.)
7	PAIR Bluetooth PAIR	Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Drücken Sie die Taste 4 PAIR und warten Sie auf den „BT PAIRING“-Bildschirm, um ein neuen Bluetooth-Gerät zu verbinden.
8	Wiedergabe/Pause	Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.
9	Oben/Unten/Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswahlen von Oben/Unten/Links/Rechts.
		Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswahlen oder Einstellen von Funktionen.Wiederholenzum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringendrücken Sie die Taste Rechts, um die{nachste Musikdatei auszuwahlen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwahlen.ID SETDrücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SETabzuschlieben (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosenhinteren Laatsprechern).
10	Info	Drücken Sie die Taste, um Informationen zur aktuellen Funktion oder dem verfügbaren Codec anzuzeigen.
11	SOUNDMODESOUND MODE	Sie konnen durch Drücken der Taste den gewünschten Tonmodus auswahlen.SURROUND SOUND→GAME PRO→ADAPTIVE SOUND→STANDARD-SURROUND SOUNDLiefert ein größeres Klangfeld als der Standard.-GAME PROLiefert einen stereoskopischen Sound, der Sie beim Spieler in die Handlungeintauchenlässt.-ADAPTIVE SOUNDAnalysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld aufGrundlage der Eigenschaften des Inhalts zur Verfügung.-STANDARDGibt den Originalton aus.DRC (Dynamic Range Control)DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Siebei eingeschalteter Soundbar die Taste SOUND MODE länger als 5 Sekunden gedrückt,um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Beiaktivierter DRC-Funktion wird lauter Ton verringgert. (Der Ton kann verzerrt sein.)Bluetooth PowerMit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eineVerbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Geräterhalt. Diese Einstellung ist standardmäßig eingeschaltet.- Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um dieBluetooth Power-Funktion auszuschalten.
12	WOOFER WOOFER (BASS)-STUFE	Drücken Sie die Taste nach oben oder unter, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.
13	TONE CONTROL TONE CONTROL	Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. • Drücken Sie die Taste, um TREBLE oder BASS auszuwahlen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an. Sobald die Basslautstärke geändert wurde, wird die Lautstärke des Tieftöners ebenfall entsprechend angepasst.

Verwendung der verborgenen Tasten (Tasten mit mehr als einer Funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste	Funktion
WOOFER (Oben)	TV-Fernbedienung Ein/Aus (Standby)	Seite 14
Links	Automatische TV-Verbindung Ein/Aus (BT Bereit)	Seite 24
Oben	ID SET	Seite 11
(Klangsteuerung)	7 Band EQ	Seite 10
SOUND MODE	DRC ON/OFF (Standby)	Seite 11
	Bluetooth Power	Seite 11

Ausgabespezifikationen für die entsprechenden Soundeffekt-Modi

Effekt		Eingang	Ausgang
			Nur mit Subwoofer	Mit Subwoofer und drahtlosem Rücklautsprecherkit
SOUND MODE	SURROUND SOUND	2.0 Kanal	3.1.2 Kanal	5.1.2 Kanal
		5.1 Kanal	3.1.2 Kanal	5.1.2 Kanal
		Dolby Atmos®, DTS:X	3.1.2 Kanal	5.1.2 Kanal
	GAME PRO	2.0 Kanal	3.1.2 Kanal	5.1.2 Kanal
		5.1 Kanal	3.1.2 Kanal	5.1.2 Kanal
		Dolby Atmos®, DTS:X	3.1.2 Kanal	5.1.2 Kanal
	ADAPTIVE SOUND	2.0 Kanal	3.1.2 Kanal	5.1.2 Kanal
		5.1 Kanal	3.1.2 Kanal	5.1.2 Kanal
		Dolby Atmos®, DTS:X	3.1.2 Kanal	5.1.2 Kanal
	STANDARD	2.0 Kanal	2.1 Kanal	2.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
		Dolby Atmos®, DTS:X	3.1.2 Kanal	5.1.2 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.
• Wenn die Eingangsquelle Dolby Atmos® oder DTS:X ist, bietet die Konfiguration nur mit Subwoofer einen 3.1.2-Kanal-Ton, während die Konfiguration mit Subwoofer und einem drahtlosen Rücklautsprecherkit einen 5.1.2-Kanal-Ton bietet.
• Die hinteren Lautsprecher erzeugen keine Töne für die 2-Kanal-Ausgabe, während der Modus STANDARD verwendet wird. Um den Ton für die hinteren Lautsprecher zu aktivieren, ändern Sie den Effektmodus auf SURROUND SOUND.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher, um diese Funktion zu verwenden.
• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Schalten Sie die Soundbar aus.
• Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Fernbedienungstaste	Anzeige	Status
5 Sec	(Standardmodus)OFF-TV REMOTE	Die TV-Fernbedienung deaktivieren.
5 Sec	SAMSUNG-TV REMOTE	Die IR-Fernbedienung einesSamsung-TVs aktivieren.
5 Sec	ALL-TV REMOTE	Die IR-Fernbedienung desFernsehers eines Drittanbietersaktivieren.

04 ANSCHLIESSEN DER SOUNDBAR

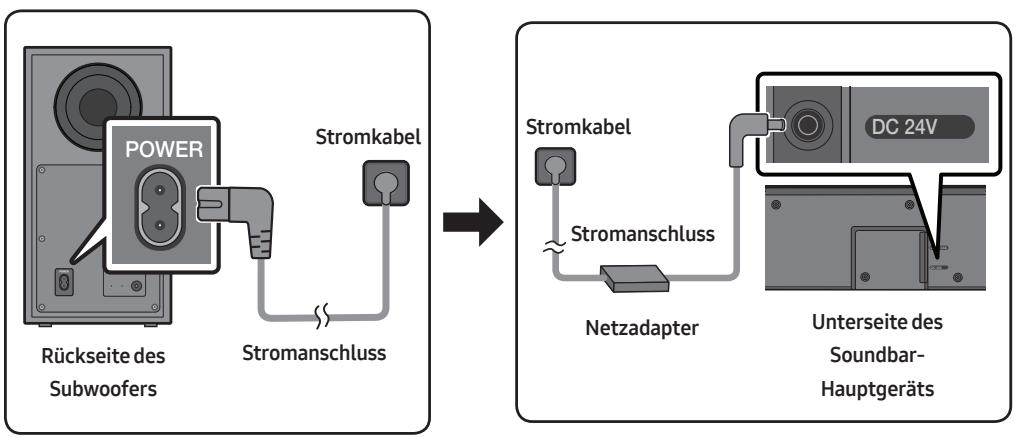

Stromanschluss

Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen:

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
• Schließen Sie das Netzkabel an den Subwoofer an.
• Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. Schließen Sie das Netzteil (mit dem Netzkabel) an die Soundbar an.
• Verbinden Sie die Stromversorgung mit der Soundbar und dem Subwoofer.
• Schließen Sie das Netzkabel zuerst an den Subwoofer an. Der Subwoofer wird beim Einschalten der Soundbar automatisch angeschlossen.

• Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, können Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.
• Wenn Sie das Netzkabel beim Einsetzen des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.

Vor dem Ausführen der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.
• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

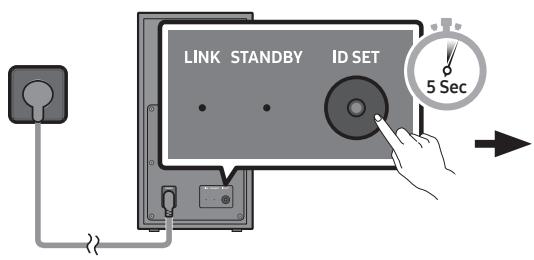

• Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

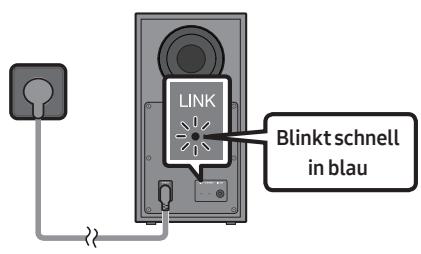

Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt.

Rückseite des Subwoofers

Rückseite des Subwoofers

1. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.
2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann. Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

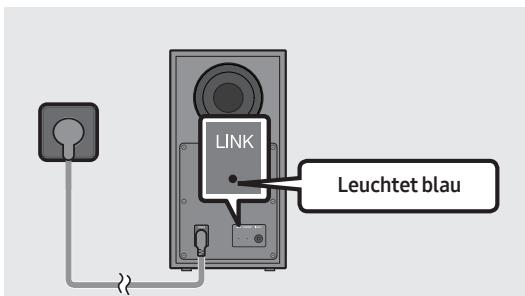

1. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.

LED-Anzeigelichter auf der Rückseite des Subwoofers

LED	Status	Beschreibung	Abhilfe
Blau LINK STANDBY ID SET	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das am Soundbar-Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschreiben. Siehe Seite 16.
Rot LINK STANDBY ID SET	Ein	Standby (bei ausgeschalteten Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 16.
Rot und blau LINK STANDBY ID SET	Blinkend	Fehlfunktion	Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

HINWEISE

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt ist.
• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.
• Wenn Sie in der Höhe der Soundbar ein Gerät mit gleicher Frequenz verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.
• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit von Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

ACHTUNG

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und die drahtlosen hinteren Lautsprecher (separat erhältlich) frei von Hindernissen ist.

Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar

Erweitern Sie das System um drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9200S, wird separat verkauft) von Samsung an Ihre Soundbar anschließen. Detaillierte Informationen zu Verbindungen finden Sie im Handbuch zum drahtlosen Rücklautsprecherkit von Samsung.

05 VERBINDUNG MIT EINEM TV-GERÄT

Methode 1: Verbindung mit HDMI

Anschließen des TV-Geräts, welches HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) unterstützt

ACHTUNG

Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC oder eARC gekennzeichneten Anschlüsse verwenden. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.
• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen.
• Bei Verbindung eines TVs, der die eARC-Funktion unterstützt, wird „TV eARC“ im Display angezeigt und der Ton ist hörbar.
• Dolby Atmos®/DTS:X wird in der ARC/eARC-Funktion unterstützt.

HDMI IN-Anschluss Ihres Fernsehers.

HDMI-Kabel

HDMI-Kabel

Unterseite der Soundbar

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt anschließen.
2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ oder „TV eARC“ an und die Soundbar gibt den TV-Ton wieder.
3. „TV eARC“ wird angezeigt, wenn die eARC-Funktion in den TV-Einstellungen aktiviert ist.
4. Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. Weitere Einzelheiten zu der Einstellung finden Sie im TV-Benutzerhandbuch. (z.B. Samsung-TV: Start (®) → Menu → Einstellung (®) → Alle Einstellungen (®) → Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))
5. Falls der Ton des Fernsehers nicht hörbar ist, drücken Sie die Taste (Quelle) auf der Fernbedienung oder auf der Oberseite der Soundbar, um in den „D.IN“-Modus zu wechseln. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ oder „TV eARC“ an und der TV-Ton wird wiedergegeben.
6. Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ oder „TV eARC“ nicht angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Anschluss angeschlossen ist.
7. Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.

HINWEISE

• Wenn Sie ein TV-Gerät, das HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) unterstützt, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.
• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI-Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.
• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC oder eARC nicht unterstützt.
• ARC und eARC unterscheiden sich in der Bandbreite. eARC, die verbesserte Version des Audio Return Channel, hat eine deutlich höhere Bandbreite als ARC. Bei einer höheren Bandbreite steigt die Datenmenge, die übertragen werden kann. Mit dem eARC-Kanal können Sie den Ton also über Formate wie Dolby Atmos® und DTS:X genießen.
• Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat“ auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.)

Methode 2. Verbindung mit einem optischen Kabel

Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel (nicht mitgeliefert) mit dem Anschluss OPTICAL OUT des Fernsehers.
2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wählen Sie dann den „D.IN“-Modus aus.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verwendung der Q-Symphony-Funktion

Bei der Q-Symphony wird die Soundbar mit einem Samsung Fernsehgerät synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus.

Optisches Kabel (nicht mitgeliefert)

• Beispiel für Menü des Fernsehgeräts: TV + [AV] Soundbar Serienbezeichnung (HDMI)

HINWEISE

• Kann entsprechend des von dem Fernsehgerät unterstützten Codecs betrieben werden.
• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) verbunden ist.
• Die angezeigte Meldung kann je nach TV-Modell unterschiedlich sein.
• Diese Funktion ist für Samsung TVs und einige Soundbar-Modelle verfügbar.

Methode 3. Verbindung per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde.

b. Wenn „BT READY“ erscheint, halten Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, damit „BT PAIRING“ angezeigt wird.

1. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)
2. Wählen Sie „Soundbar Q6C-Series (Bluetooth)“ aus der Liste auf dem Bildschirm des Fernsehers aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.
3. Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers] → „BT“ auf der vorderen Anzeige des Fernsehers.
4. Sie können den TV-Ton jetzt aus der Soundbar hören.
5. Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“, um erneut eine Verbindung herzustellen.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „Soundbar Q6C-Series (Bluetooth)“) in der Liste erscheint, löschen Sie sie.
• Wiederholen Sie dann die Schritte 1 bis 3.

Trennen der Soundbar vom Fernseher

Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert eine Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)
• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY“ befindet. (Einschalten → Ausschalten)

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie ein TV-Gerät oder ein Mobilgerät verbinden, das bereits zuvor verbunden wurde.
• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Falls Sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet. Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen:
• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.
• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.
• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.
• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

06 VERBINDUNG MIT EINEM EXTERNEN

GERÄT HERSTELLEN

Methode 1. Über ein HDMI-Kabel verbinden (mit Unterstützung der

Dekodierung und Wiedergabe von Dolby Atmos®/DTS:X

Checkliste vor dem Verbinden

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie sicher, dass sekundäres Audio ausgeschaltet ist.
• Stellen Sie sicher, dass die Inhalte Dolby Atmos®/DTS:X unterstützen.

1. Schließen Sie ein HDMI-Kabel vom HDMI-Anschluss auf der Unterseite der Soundbar an den HDMI OUT-Anschluss Ihres Digitalgeräts an.
2. Schließen Sie ein HDMI-Kabel vom HDMI TO TV (eARC/ARC)-Anschluss auf der Unterseite der Soundbar an den HDMI IN (eARC)-Anschluss Ihres TV-Geräts an.
3. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wählen Sie dann „HDMI“ aus.
4. Der Modus „HDMI“ wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.

HINWEISE

• Bei Verwendung von Dolby Atmos®/DTS:X: Informationen zu Dolby Atmos®/DTS:X als Eingabequelle finden Sie unter „Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi“ auf Seite 13.
• Wenn Dolby Atmos® aktiviert ist, wird „DOLBY ATMOS“ in der vorderen Anzeige angezeigt.
• Bei Aktivierung von DTS:X wird „DTS:X“ im vorderen Display angezeigt.
• Konfigurieren von Dolby Atmos®/DTS:X an Ihrem BD-Player oder sonstigen Geräten.

Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton → Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet).

• Durch HDMI Pass-Through kann die Soundbar das Audio aus der Quelle über die eigenen Lautsprecher wiedergeben und das unveränderte Videosignal über ein zweites HDMI-Kabel an ein TV-Gerät senden.

Unterstützte UHD-Signalspezifizierung (3840 x 2160p)

Framerate (f/s)	Farbtiefe	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 Bit	O	O	O	O
	10 Bit	-	-	O	O
	12 Bit	-	-	O	O
120	8 Bit	-	-	-	-
	10 Bit	-	-	-	-

• Die Unterstützung der Spezifikation kann sich je nach dem verbundenen externen Gerät oder den Nutzungsbedingungen unterscheiden.

Methode 2. Verbindung mit einem optischen Kabel

1. Verbinden Sie den DIGITAL AUDIO IN (OPTICAL)-Anschluss an der Soundbar wie in der Abbildung gezeigt mit dem optischen Kabel (nicht enthalten) am OPTICAL OUT-Anschluss am externen Gerät.
2. Wählen Sie den „D.IN“-Modus aus, indem Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung drücken.
3. Der Ton des externen Geräts wird über die Soundbar ausgegeben.

07 ANSCHLIESSEN EINES USB-LAUFWERKS

Sie können Musikdateien von einem USB-Laufwerk über die Soundbar wiedergeben.

1. Verbinden Sie das USB-Laufwerk mit dem USB-Anschluss an der Unterseite des Geräts.
2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wählen Sie dann „USB“ aus.
3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.
4. Geben Sie Musikdateien vom USB-Laufwerk über die Soundbar wieder.
5. Die Soundbar schaltet sich automatisch aus (Auto Power Down), wenn 18 Minuten lang kein Audiosignal vom USB-Laufwerk eingeht oder keine USB-Laufwerkverbindung vorhanden ist.

Kompatibilitätsliste

Verländerung	Codec	Samplingrate	Bitrate
*.mp3	MPEG1 Layer2	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG1 Layer3	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8 ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8 ~ 160kbps
*.wma	WMA7/8/9 (Nur Audio)	32kHz ~ 48kHz	32 ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45 ~ 500kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 Nur Audio)	32kHz ~ 48kHz	32 ~ 320kbps
*.mp4
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps

• Sind weitere Ordner (ungefähr 200) und Dateien (ungefähr 2000) auf dem USB-Laufwerk gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.
• Unterstützte USB-Dateisysteme: FAT16, FAT32, NTFS

08 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. Die Verbindung ist auf einen Fernseher oder zwei Bluetooth-Geräte gleichzeitig eingeschränkt.

Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.
• Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde.

b. Wenn „BT READY“ erscheint, halten Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, damit „BT PAIRING“ angezeigt wird.

1. Wählen Sie „[AV] Samsung Soundbar Q6C-Series“ aus der Liste aus.
2. Wenn die Soundbar mit dem Mobilgerät verbunden ist, erscheint [Name des Mobilgeräts] → „BT“ auf der vorderen Anzeige.
3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.
4. Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY“, um erneut eine Verbindung herzustellen.

Falls das Gerät nicht verbunden werden kann:

• Falls in der Liste der Lautsprecher im Mobilgerät eine Soundbar (z. B. „[AV]Samsung Soundbar Q6C-Series“) vorhanden ist, löschen Sie diese.
• Wiederholen Sie dann Schritt 1 und 2.

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie ein TV-Gerät oder ein Mobilgerät verbinden, das bereits zuvor verbunden wurde.
• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Falls Sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet. Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus. Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen:
• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.
• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.
• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.
• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.
• Der Soundbar unterstützt SBC-Daten (44,1 kHz, 48 kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV)-Funktion unterstützt.
• Es können keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free)-Funktion unterstützen.
• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV]Samsung Soundbar Q6C-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.
• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)
• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.
• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.
• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden. Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.
• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:
• Bei Kontakt des Gehäuses mit dem Signalsender/-empfänger auf dem Bluetooth-Gerät oder der Soundbar.
• In Ecken oder bei Hindernissen in der Nähe, z. B. eine Wand oder Trennwand, bei denen elektrischer Strom auftreten kann.
• Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte.
• Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich befinden.
• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.
• Dieses drahtlose Gerät kann während des Betriebs elektrische Störungen verursachen.

Bluetooth Power Ein (SOUND MODE)

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und die Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit der Soundbar hergestellt wurde, versucht, eine Verbindung mit der Soundbar herzustellen, schaltet sich die Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden lang gedrückt, während die Soundbar eingeschaltet ist.
2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und der Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Die Verbindung zur Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste (Quelle) auf dem Bedienfeld oder der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein.)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.

Die Soundbar kann mit 2 Bluetooth-Geräten gleichzeitig verbunden werden.

1. Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten. (Weitere Informationen finden Sie auf Seite 28.)
2. Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte verbunden sind.
3. Wenn bei der Wiedergabe auf Gerät „A“ Musik von Bluetooth-Gerät „B“ wiedergegeben wird, startet die Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.
4. In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt, verzögert sein.

HINWEISE

• Das Gerät kann bei einigen Geräten durch eine Benachrichtigung oder einen Alarm gewechselt werden.
• Einige Geräte unterstützen keine Bluetooth-Mehrfachverbindung.
• Der „BT PAIRING“-Modus wird beendet, wenn innerhalb von 3 Minuten kein Gerät gekoppelt wird.
• Ein Gerätewechsel kann bei einigen Apps bis zu 7 Sekunden dauern.
• Falls Sie versuchen, ein drittes Bluetooth-Gerät zu verbinden, werden die Geräte A oder B getrennt. (Das Gerät, das keine fremde Musik abspielt, wird getrennt.)
• Es können nur ein Samsung-Fernsehgerät oder 2 Bluetooth-Geräte gleichzeitig angeschlossen werden. Die Soundbar wird von Bluetooth-Geräten getrennt, wenn sie eine Verbindungsanforderung von einem Samsung-TV erhält.

Verwendung von Tap Sound

Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach Mobilgerät eventuell nicht unterstützt.
• Diese Funktion ist nur mit Samsung-Mobilgeräten mit Android 8.1 oder höher kompatibel.

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.
2. Details zum Aktivieren der Funktion finden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.
3. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten" in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

1. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.
2. Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.
3. Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.
4. Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne darauf übermäßige Kraft anzuwenden.
5. Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt.

Die Tap Sound-Funktion aktivieren

Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.
2. Wählen Sie (≡ → 3) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird.
3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die Höhe der Soundbar bewegt wird.

HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus befindet, funktioniert die Tap Sound-Funktion nicht.
• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte befinden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.

09 INSTALLIEREN DER WANDHALTERUNG

Komponenten für die Anbringung an der Wand

Montagehilfe für die Wandhalterung

Aufhängungsschraube

Schraube

Wandhalterung

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein. - Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

Vorsichtsmaßnahmen für die Installation

Installieren Sie nur an einer vertikalen Wand. Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit. - Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort. - Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen. - Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

Durchmesser: M5 Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor Sie die Soundbar an der Wand installieren.
• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen.

2. Richten Sie die Mittellinie der Montagehilfe für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die

Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.
2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einfahren. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.
3. Stecken Sie eine Schraube (nicht enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in ein Aufhängungsschraubenloch.

1. Installieren Sie 2 Wandhalterungen mit der wichtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

1. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruht.
2. Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf der Aufhängungsschraube ruht.

10 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER

Platzieren Sie die Soundbar auf einem TV-Ständer.

Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer.

Für eine optimale Tonqualität positionieren Sie die Soundbar mindestens 3 cm von der TV-Vorderseite entfernt.

HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer flachen und stabilen Oberfläche platziert ist.
• Ein unzureichender Abstand zum Fernsehgerät könnte Probleme bei der Akustik verursachen.

11 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

USB-Anschluss

Wenn ein Update angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Laufwerk mit dem darauf gespeicherten Firmware-Update an den USB-Anschluss Ihrer Soundbar anschließen.

USB-Update

Alle Ihre angepassten Benutzereinstellungen bleiben nach dem Abschluss des Updates erhalten.

1. Verbinden Sie ein USB-Laufwerk mit dem USB-Anschluss Ihres Computers. Wichtig: Vergewissern Sie sich, dass keine Musikdateien auf dem USB-Laufwerk vorhanden sind. Dies kann zu einem Fehlschlagen des Firmware-Updates führen.
2. Weitere Informationen finden Sie unter (www.samsung.com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.
3. Weitere Informationen zum Update finden Sie in der Aktualisierungsanleitung.
4. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.
5. Entpacken Sie die heruntergeladene Upgrade-Datei und kopieren Sie die *.bin-Datei in das Stammverzeichnis des USB-Laufwerks.
6. Schalten Sie die Soundbar aus und schließen Sie das USB-Laufwerk mit dem Firmware-Update an den USB-Anschluss der Soundbar an.
7. Schalten Sie die Soundbar ein und drücken Sie die (Quelle)-Taste, um die USB-Quelle auszuwählen. "UPGR" wird angezeigt. Dies kann 3 Minuten dauern.

• Der Firmware-Update-Vorgang wird der Reihe nach als UPGR → B -- → DONE → BYE angezeigt. Je nach der aktualisierten Firmware kann B oder H angezeigt werden.

HINWEISE

Die Soundbar wird nach Abschluss des Updates automatisch neu gestartet. - Dieses Produkt bietet eine DUAL BOOT-Funktion. Bei einem Update-Fehler der Firmware können Sie sie erneut aktualisieren. - Schalten Sie sie während des Updates nicht aus und entfernen Sie das USB-Gerät nicht. - Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar. - Wenn die neueste Version installiert ist, wird kein Update durchgeführt. - Je nach USB-Typ wird das Update möglicherweise nicht unterstützt. - Falls die Verbindung mit dem Subwoofer nach dem Update nicht automatisch erneut hergestellt wird, finden Sie Informationen dazu auf Seite 16. - Wenn das Software-Update fehlschlägt, prüfen Sie, ob das USB-Laufwerk defekt ist. - Mac OS-Benutzer sollten MS-DOS (FAT) als das USB-Format verwenden.

Zurücksetzen

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten + (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. "INIT OK" wird in der Anzeige angezeigt und die Soundbar wird zurückgesetzt.

ACHTUNG

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.

12 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Die Soundbar lässt sich nicht einschalten.

→ Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar funktioniert unregelmäßig.

→ Nachdem Sie das Stromkabel entfernt haben, setzen Sie es erneut ein. → Ziehen Sie das Netzkabel ab und stecken Sie es wieder in das externe Gerät ein. Versuchen Sie es dann erneut. - Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 7.)

Falls die Fernbedienung nicht funktioniert.

→ Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. → Ersetzen Sie die Batterien durch neue.

Die Soundbar gibt keinen Ton aus.

Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. → Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. → Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Soundbar wählen) Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. → Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. → Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 37.)

Der Subwoofer gibt keinen Ton aus.

→ Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige blau blinkt oder rot wird. (Siehe Seite 16.) Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist. → Andere Geräte, die in der Höhe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern. → Entfernen Sie den Netzstecker und schließen Sie ihn wieder an.

Im Falle von Tonaussetzern, Verzögerungen oder Geräuschen vom Subwoofer.

• Wenn sich Objekte zwischen der Soundbar und dem Subwoofer-Lautsprecher befinden, kann das Problem dadurch verursacht werden. Platzieren Sie diese an einer Stelle ohne ein solches Objekt. Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn der Subwoofer weit von der Soundbar entfernt ist. Bitte platzieren Sie ihn in der Nähe der Soundbar. Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn sich die Soundbar in der Nähe eines Instruments oder elektrischen Geräts befindet, das Radiostörungen verursachen kann. Platzieren Sie die Soundbar weit von solchen Radiostörungen verursachenden Geräten entfernt. (Beispielsweise: Drahtloser Router) → Ändern Sie den Status der TV-Netzwerkverbindung von drahtlos zu verkabelt.

Die Subwoofer-Lautstärke ist zu niedrig.

Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Siehe Seite 12.) → Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran.

Falls das TV-Gerät nicht über HDMI TO TV (eARC/ARC) angeschlossen ist.

→ Prüfen Sie, ob das HDMI-Kabel korrekt an den eARC-Anschluss angeschlossen ist. (Siehe Seite 19.) → Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt. → HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start (®) → Menü → Einstellung (®) → Alle Einstellungen (®) → Verbindung → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN) → Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-MENÜ auf „Ein“ festgelegt werden. (Samsung-TV: Start (®) → Menü → Einstellung (®) → Alle Einstellungen (®) → Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))

Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI TO TV (eARC/ARC).

Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des TV-Geräts auf PCM oder AUTO. (Samsung-TV: Start (®) → Menü → Einstellung (®) → Alle Einstellungen (®) → Ton → Experteneinstellungen → Format des digitalen Audioausgangs)

Die Soundbar lässt sich nicht über Bluetooth verbinden.

→ Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Quelle) am Gehäuse mindestens 5 Sekunden lang.) → Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. → Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) Die automatische TV-Verbindung kann deaktiviert sein. Wenn sich die Soundbar im Zustand „BT READY“ befindet, halten Sie die Taste Links auf der Fernbedienung der Soundbar 5 Sekunden lang gedrückt, um ON-TV CONNECT auszuwählen. Wenn Sie OFF-TV CONNECT sehen, halten Sie die Links-Taste erneut 5 Sekunden lang gedrückt, um die Auswahl umzuschalten. → Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. → Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 37.)

Bei einer Bluetooth-Verbindung verschwindet der Ton.

→ Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar befinden, z. B. Mikrowellen, drahtlose Router usw. → Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. → Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Die Bluetooth-Mehrfachverbindung funktioniert nicht.

→ Wenn der TV mit der Soundbar verbunden ist, wird möglicherweise keine Bluetooth-Mehrfachverbindung betrieben. Trennen Sie die Soundbar vom TV und versuchen Sie es erneut. → Überprüfen Sie, ob die Einstellung für Bluetooth-Mehrfachverbindung aktiviert ist. (Informationen dazu finden Sie im Abschnitt „Die Soundbar lässt sich nicht über Bluetooth verbinden.“) → Trennen Sie das aktuell wiedergebende Gerät, koppeln Sie es mit dem Gerät, das Sie verbinden möchten, und verbinden Sie das vorherige Gerät erneut. → Wenn der Ton auch nach einer korrekten Verbindung nicht gehört werden kann, schlagen Sie im Abschnitt „Bei einer Bluetooth-Verbindung verschwindet der Ton.“ nach.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

→ Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus.

13 LIZENZ

Dolby ATMOS

Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source

(http://opensource.samsung.com)

15 WICHTIGE HINWEISE ZUM KUNDENDIENST

Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. - Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

16 SPEZIFIKATIONEN UND LEITFADEN

Technische Daten

Modellname	HW-Q600C / HW-Q610GC
USB	5V/0,5A
Gewicht	3,8 kg
Abmessungen (B × H × T)	1030,0 x 57,0 x 105,0 mm
Betriebstemperatur	+5℃ bis +35℃
Zulässige Luftfeuchtigkeit	10 % ~ 75 %
VERSTÄRKER Nennausgangsleistung	200W (30W x 6 + 10W x 2)
Unterstützte Wiedergabeformate	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Subwoofername	PS-WC67B
Gewicht	5,5 kg
Abmessungen (B × H × T)	184,0 x 343,0 x 295,0 mm
VERSTÄRKER Nennausgangsleistung	160W
Gesamtstromverbrauch im Bereitschaftszustand (W)	2,0W
Bluetooth Anschlussdeaktivierungsmethode	Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

HINWEISE

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. Gewicht und Abmessungen können von den Angaben abweichen.

• Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu "Support" und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

RF max. Transmitterleistung

100mW bei 2,4GHz - 2,4835GHz

25mW bei 5,725GHz - 5,825GHz

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, das Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und -pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusammen mit herstellerspezifischen Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

VERORDNUNG (EU) 2019/1782 DER KOMMISSION

Ökodesign-Anforderungen an externe Netzteile

www.samsung.com/global/ecodesign_component

SICHERHEITSINFORMATIONEN

WARNUNG

UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DAS GEHÄUSE (ODER DIE RÜCKSEITE).

ES BEFINDEN SICH KEINE TEILE IM INNEREN, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEM PERSONAL.

In den Tabellen unten werden die Symbole erklärt, die auf Ihrem Samsung-Produkt vorhanden sein können.

Aktivieren Sie die Funktion Tap Sound

Maximale Sendeleistung für RF

100mW bei 2,4GHz - 2,4835GHz

25mW bei 5,725GHz - 5,825GHz

[Korrekte Entsorgung der Batterien im Produkt]

So verwenden Sie die Q-Symphony-Funktion

Aktivieren Sie die Tap Sound-Funktion

Verwenden Sie die SmartThings-App, um die Funktionen Tap View und Tap Sound zu aktivieren.
