Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-Q600C / HW-Q610GC
Izmēri (G x A x D)	1030,0 x 57,0 x 105,0 mm
Svars	3,8 kg (skaņas josla), 5,5 kg (zemfrekvences skaļrunis)
Barošana	Maiņstrāvas/līdzstrāvas adapteris (24 V, 5,5 A)
Gaidīšanas režīma patēriņš	2,0 W
Nominālā izejas jauda (skaņas josla)	200 W (30 W × 6 + 10 W × 2)
Nominālā izejas jauda (zemfrekvences skaļrunis)	160 W
Atbalstītie audio formāti	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanāli
Savienojamība	HDMI (eARC/ARC), optiskā, Bluetooth, USB (5V/0,5A)
Skaņas režīmi	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Īpašās funkcijas	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Programmatūras atjaunināšana	Ar USB (.bin fails)
Darba temperatūra	+5°C līdz +35°C
Darba mitrums	10 % ~ 75 %
Bezvadu zemfrekvences skaļrunis	Modelis PS-WC67B, automātiska savienošana
Aizmugurējo skaļruņu komplekts (izvēles)	SWA-9200S (tiek pārdots atsevišķi)
Apkope	Tīrīt ar mīkstu, sausu drānu; izvairīties no ūdens un šķīdinātājiem
Drošība	Neatvērt korpusu; atvienot pērkona negaisa laikā; nodrošināt atbilstošu ventilāciju
Remontējamība	Lietotājs nevar remontēt nevienu daļu; sazinieties ar kvalificētu servisa centru

Bieži uzdotie jautājumi - HW-Q600C SAMSUNG

Kā savienot skaņas joslu ar televizoru?

Izmantojiet HDMI kabeli (atbalsta eARC/ARC) vai optisko kabeli. Bluetooth savienojumam nospiediet tālvadības pults pogu PAIR un televizora Bluetooth iestatījumos izvēlieties Skaņas josla Q6C-Series.

Skaņas josla neieslēdzas, ko darīt?

Pārliecinieties, vai barošanas vads ir pareizi pievienots gan skaņas joslai, gan kontaktligzdai. Ja problēma saglabājas, atvienojiet un atkal pievienojiet barošanu.

Kā regulēt zemfrekvences skaļruņa skaļumu?

Izmantojiet tālvadības pults pogu WOOFER, lai regulētu līmeni no -12 līdz +6. Pēc noklusējuma tas ir 0.

Ko darīt, ja skaņa neatbilst attēlam?

Nospiediet pogu Skaņas vadība, lai atlasītu SYNC, pēc tam ar augšup/lejup pogām regulējiet audio nobīdi no 0 līdz 300 milisekundēm. Šis iestatījums nav pieejams USB vai BT režīmā.

Vai varu pievienot USB disku?

Jā, pievienojiet USB disku USB portam (5V/0,5A), kas atrodas zem skaņas joslas, pēc tam izvēlieties USB avotu. Skaņas josla atskaņo MP3, WMA, OGG, AAC, WAV, FLAC, AIFF failus.

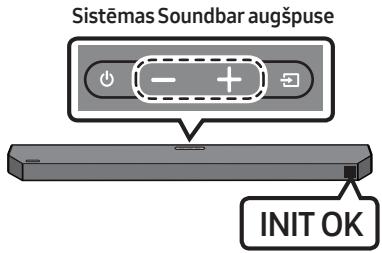

Kā atiestatīt skaņas joslu?

Ieslēdziet skaņas joslu, pēc tam vienlaikus nospiediet un turiet vismaz 5 sekundes pogas - un + (Skaļums) uz korpusa. Ekrānā parādīsies INIT OK, un visi iestatījumi tiks atjaunoti uz rūpnīcas vērtībām.

Zemfrekvences skaļrunis nerada skaņu, ko pārbaudīt?

Pārliecinieties, vai LED indikators skaļruņa aizmugurē ir pastāvīgi zils. Ja tas mirgo vai ir sarkans, veiciet manuālu savienošanu: turiet nospiestu pogu ID SET skaļruņa aizmugurē 5 sekundes, pēc tam tālvadības pults augšup pogu 5 sekundes.

Kā izmantot Tap Sound funkciju?

Šī funkcija ir pieejama Samsung mobilajās ierīcēs ar Android 8.1 vai jaunāku versiju. Aktivizējiet to SmartThings lietotnē, pēc tam vienkārši piesitiet skaņas joslai ar savu tālruni, lai straumētu audio.

Skaņas josla izslēdzas pati, vai tas ir normāli?

Jā, funkcija Automātiska izslēgšana izslēdz skaņas joslu pēc 18 minūtēm bez audio signāla D.IN, HDMI, BT vai USB režīmā. Lai to ieslēgtu atkārtoti, nospiediet barošanas pogu.

Vai varu atjaunināt skaņas joslas programmatūru?

Jā, lejupielādējiet atjauninājuma failu Samsung vietnē, kopējiet to USB zibatmiņā (FAT32 formātā, bez mūzikas failiem), pievienojiet to skaņas joslas USB portam, pēc tam izvēlieties USB avotu. Process tiks parādīts: UPGR ➔ B ➔ DONE ➔ BYE.

LIETOŠANAS INSTRUKCIJA HW-Q600C SAMSUNG

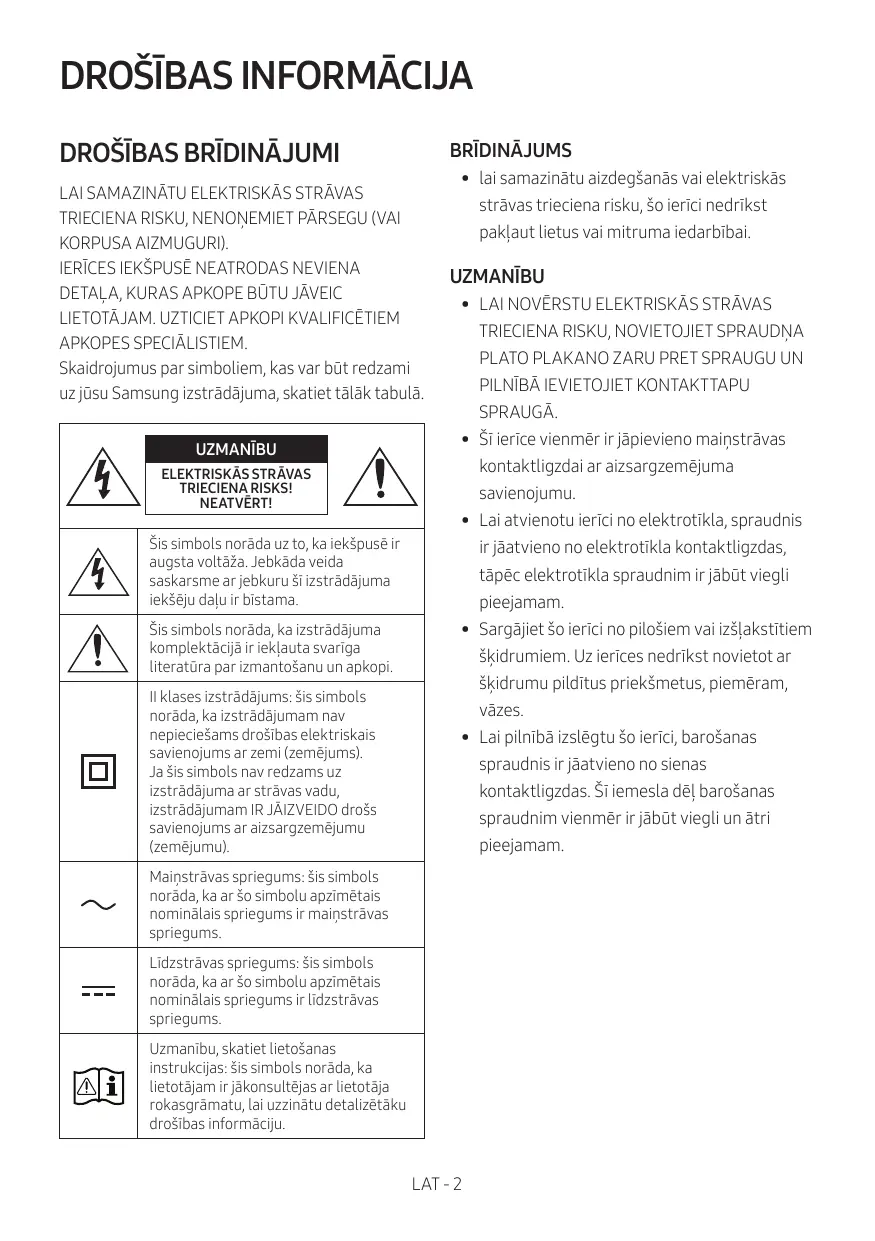

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

UZMANIBU ELEKTRISKÁS STRÁVAS TRIECIENA RISKS! NEATVERT!
Sis symbols norāda uz to, ka iekspuse ir augsta voltăza. Jebkāda veida saskarsme ar jebkuru ši izstrādājuma iekšeju dalu ir bīstama.	Sis symbols norāda, ka izstrādājuma komplektācija ir ieklauta svariga literatūra par izmantošanu un apkopi.
II klases izstrādājums: šis symbols norāda, ka izstrādājumam nav nepieciešams drošibas elektriskais savienojums ar zemi (zemējums). Ja šis symbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JAJZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).	Mainstrāvas spriegums: šis symbols norāda, ka ar šo simbolu azpimētais nominālais spriegums ir mainstrāvas spriegums.
Lidzstrāvas spriegums: šis symbols norāda, ka ar šo simbolu azpimētais nominālais spriegums ir lidzstrāvas spriegums.	Uzmanibu, skatiet lietošanas instrukcjias: šis symbols norāda, ka lietotājam ir jäkonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošibas informāciju.

BRĪDINĀJUMS

• Lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĒRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, IEVIETOJIET SPRAUDZNI PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTSPRAUDNI SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam. Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes. Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai maiņstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektribas, ja to nelietosiet ilgāku laika posmu.
2. Pērkona negaisa laikā atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.
3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.
4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.
5. Šajā izstrādājumā izmantotās baterijas satur ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īssavienojumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU: Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

SATURS

01 Komponentu pārbaude 6 02 Izstrādājuma pārskats 7

Sistēmas Soundbar priekšējais panelis/augšējais panelis Soundbar apakšējais panelis 8

03 Tālvadības pults lietošana 9

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) 9 Kā lietot tālvadības pulti 9 Paslēpto pogu (pogas ar vairākām funkcijām) lietošana 13 Izvades specifikācijas dažādiem skaņu efektu režīmiem 13 Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti 14

04 Soundbar pievienošana 15

Pievienošana pie elektriskās strāvas 15 Samsung bezvadu aizmugurējo skaļruņu komplekta pievienošana sistēmai Soundbar 18

05 Savienošana ar TV 19

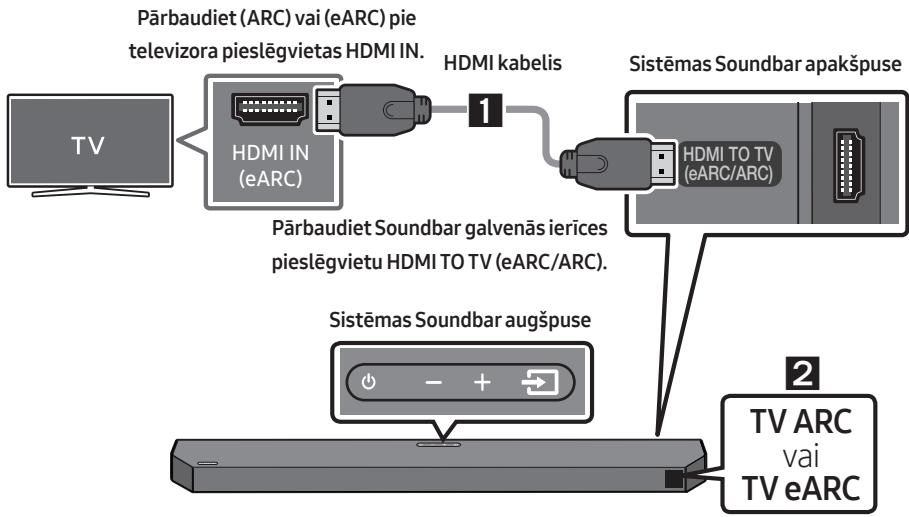

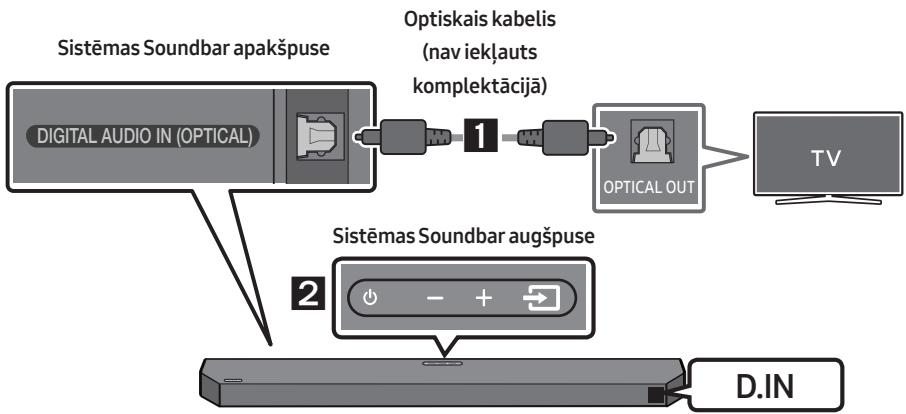

1. metode Savienošana, izmantojot HDMI 19 2. metode Savienojuma izveide, izmantojot optisko kabeli 21 3. metode Savienojuma izveide, izmantojot Bluetooth 23

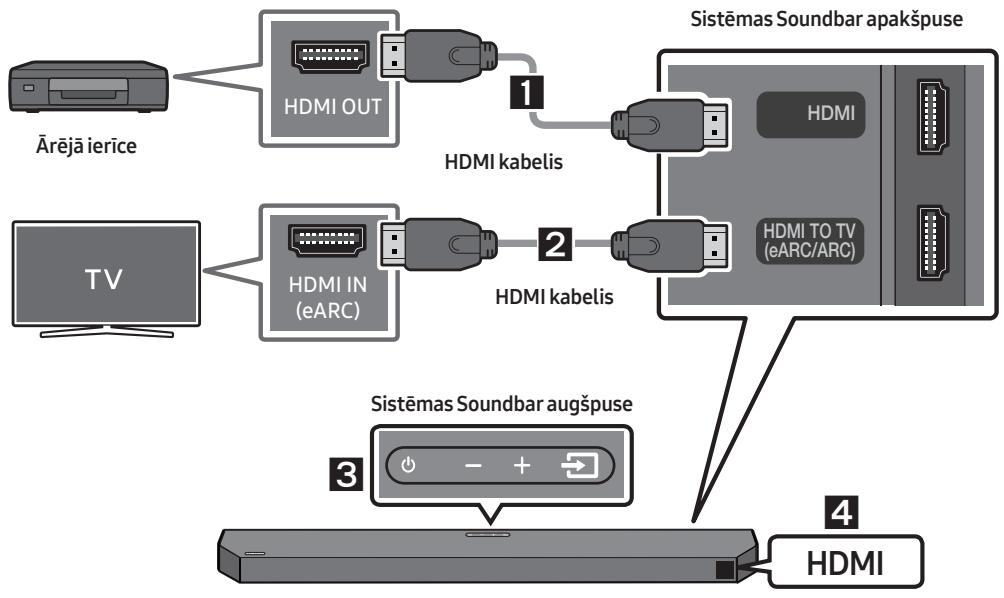

06 Savienošana ar ārēju ierīci 25

1. 1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos®/DTS:X dekodēšanas un atskaņošanas funkciju) 25 2. metode Savienojuma izveide, izmantojot optisko kabeli 26

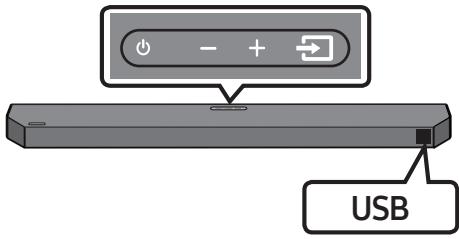

07 USB dziņa pievienošana 27 08 Savienojuma izveide ar mobilo ierīci 28

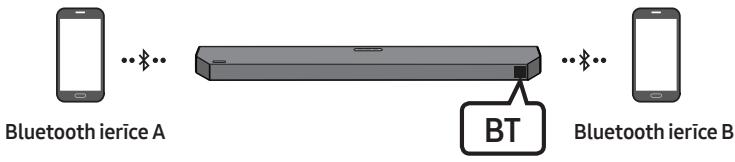

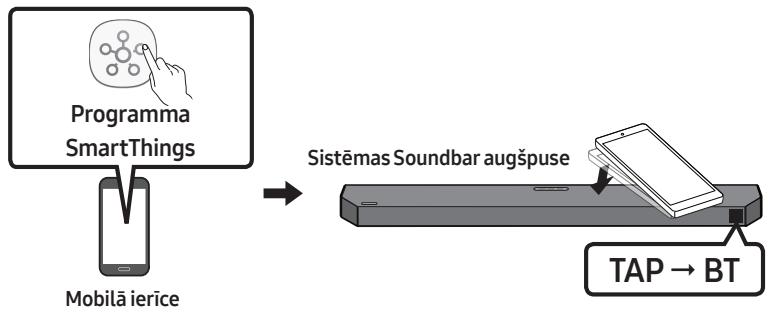

Savienošana, izmantojot Bluetooth 28 Funkcijas Tap Sound lietošana 32

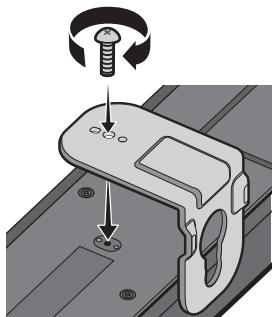

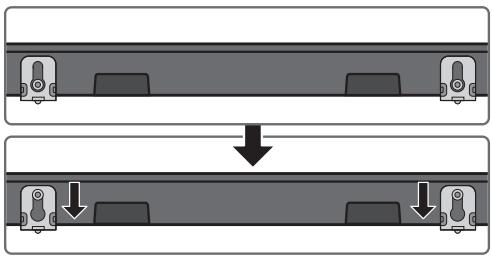

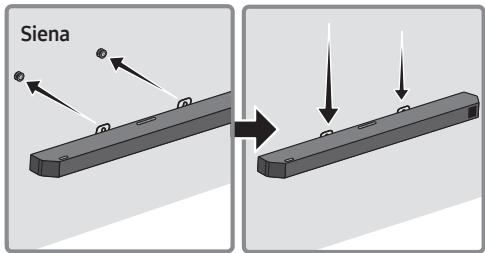

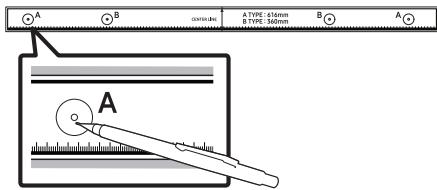

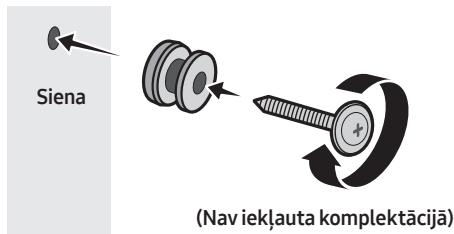

09 Sienas stiprinājuma uzstādīšana 33

Piesardzības pasākumi uzstādīšanas laikā 33 Sienas stiprinājuma komponenti 33

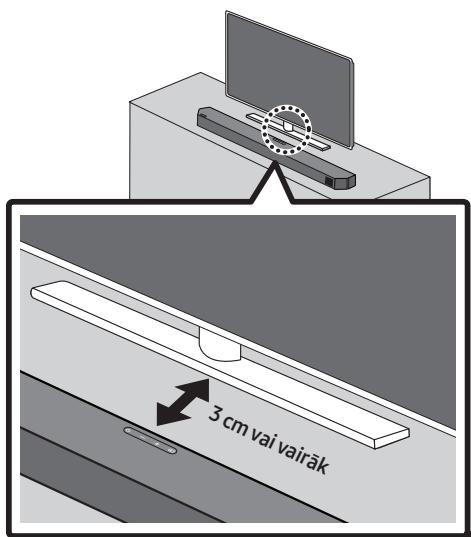

10 Soundbar uzstādīšana TV priekšā 35 11 Programmatūras atjaunināšana 36

USB atjauninājums 36 Atiestatīšana 37

12 Problēmu novēršana 38 13 Licence 40 14 Paziņojums par atvērtā pirmkoda licenci 41 15 Svarīga piezīme par kopšanu 41 16 Specifikācijas un norādījumi 42

Specifikācijas 42

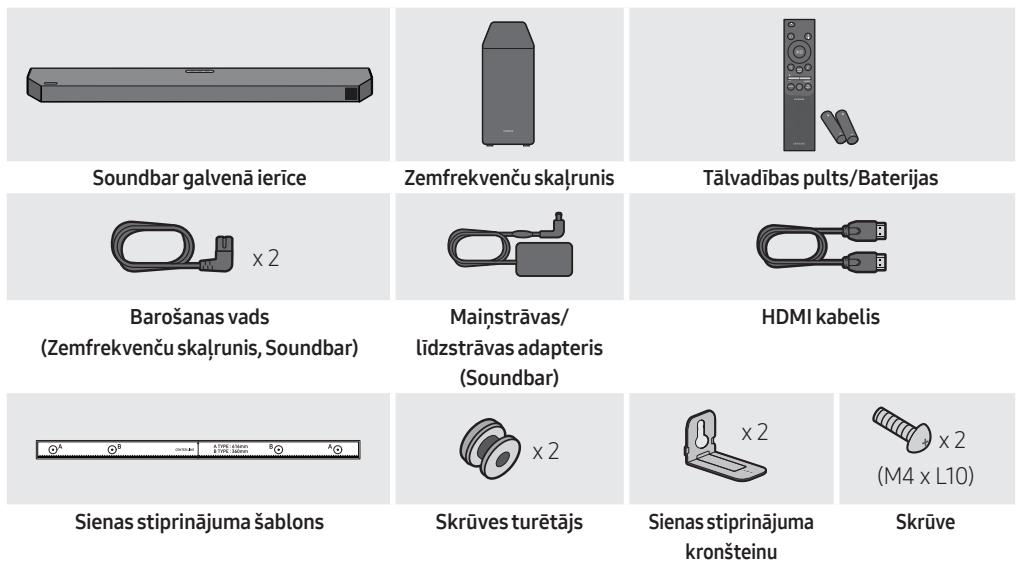

01 KOMPONENTU PĀRBAUDE

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet produktam pielīmētajā etiketē. (Etikete: Soundbar galvenās ierīces apakšpusē)
• Lai iegādātos papildu komponentus vai kabeļus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu skatiet 33. lpp.
• Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā.

02 IZSTRĀDĀJUMA PĀRSKATS

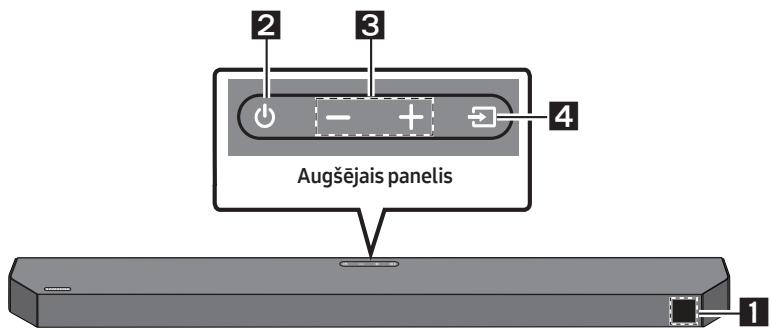

Sistēmas Soundbar priekšējais panelis/augšējais panelis

1	Displejs Răda izstrădăjuma statusu un pašreizëjo režimu.
2	Poga (leslēgšana/izsllēgšana) leslēdziet un izsllēdziet barošanu. • Funkcija Auto Power Down lerice automatiski izsllēdzas tālak minētajās situácijās. - Režimā D.IN/HDMI/BT/USB: ja audio signàls nav pieejams 18 minutes.
3	Poga — + (Skalums) Regulējiet skalǔma limeni. • Kad skalǔma limenis tiek regulēts, tas ir redzams Soundbar priekšējā displejejā.
4	Poga (Avots) Izvēlieties avota ivades režimu.
	levades režims	Displejs
	Optiskās	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automātiska pärveršana)
		D.IN → TV ARC (Automātiska pärveršana)
	HDMI	HDMI
	BLUETOOTH režims	BT
	USB režims	USB
	• leslēdziet režimu "BT PAIRING", pärslēdziet avotu uz režimu "BT" un péc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

• Ja televizorā ir iespējota funkcija eARC, tiek atbalstīts režīms “*”.
• Barošanas poga sāk darboties 4-6 sekunžu laikā pēc maiņstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4-5 sekunžu aizkavēšanos.
• Ja dzirdat skaņu gan no televizora, gan Soundbar, televizora audio atveriet izvēlni Iestatījumi un mainiet televizora skaļruni uz Ārējais skaļrunis.

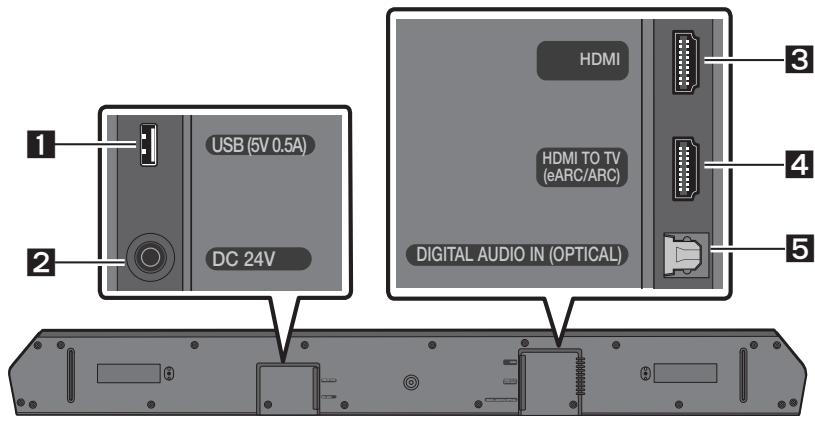

Soundbar apakšējais panelis

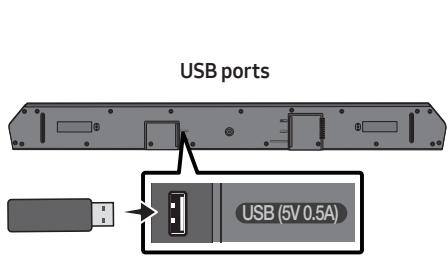

1	USB (5V 0.5A) Pievienojiet USB zibatmiñas disku šeit, lái USB zibatmiñas diska saglabātos mūzikas failus atskaŋotu, izmantojot Soundbar ierici. (Skatiet 27. lpp.)
2	DC 24V (Elektriskās barošanas ieeja) Pievienojiet mainstrāvas/lidzstrāvas barošanas adapteri. (Skatiet 15. lpp.)
3	HDMI Łauj vienlaicigi ivadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Savienojiet ar ārējas ierīces HDMI izejas ligzdu. (Skatiet 25. lpp.)
4	HDMI TO TV (eARC/ARC) Savienojiet ar televizora HDMI IN (eARC) ligzdu. (Skatiet 19. lpp.)
5	DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 26. lpp.)

• Lai atvienotu maiņstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktdakšas. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS LIETOŠANA

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AAA baterijas (1,5 V) tā, lai to polaritāte atbilstu norādītajam virzienam. Iebīdiet aizmugurējo vāciņu atpakaļ vietā.

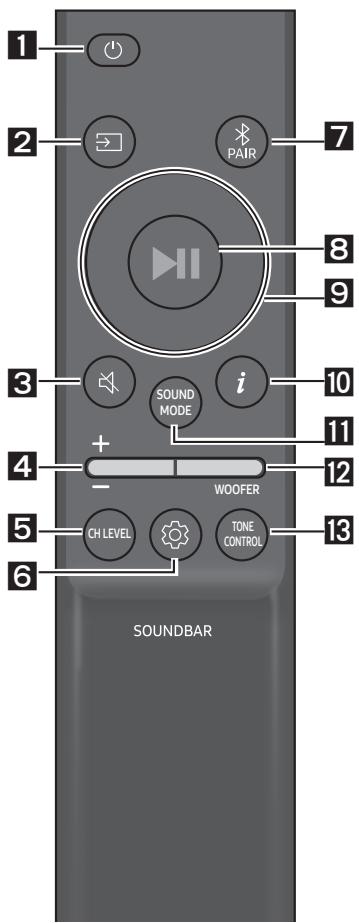

Kā lietot tālvadības pulti

1	leslēgšana/ izslezgšana	leslēdziet un izslezdriet sistēmu Soundbar.
2	Avots	Nospiediet šo pogu, lái atlasitu sistēmai Soundbar pievienoto avotu.
3	Skañas izslezgšana	Nospiediet pogu (Skañas izslezgšana), lái izslezgtu skanu. Nospiediet to vēlreiz, lái atkal ieslezgtu skanu.
4	Skałuma	Spiediet pogu uz augšu vai uz leju, lái pielāgotu skalumu. • Skañas izslezgšana Nospiediet pogu Skáłuma, lái izslezgtu skanu. Nospiediet to vēlreiz, lái atkal ieslezgtu skanu.

5	CH LEVEL CH LEVEL	Nospiežot pogu, varat pielāgot katra skalruṇa skaluma limeni. · Nospiediet pogu, lui atlasitu CENTER LEVEL vai TOP LEVEL, un pēc tam pielāgojiet skalümù diapazonā no -6 lidz +6, izmantoject Uz augšu/Uz leju bultiñas pogas. · Ja ir pievienoti aizmugurejie skalruṇi (jäiegādājas atseviški), iestatijums REAR LEVEL tiek atbalstīts. Izmantoject Uz augšu/Uz leju bultiñas pogu, lui iestatītu pielāgot REAR LEVEL skalümù diapazonā no -6 lidz +6.
6	Skanas regulēsana	Nospiežot pogu, varat iestatīt audio funkciju. Vajadžigos iestatijumus var pielāgot, izmantoject Uz augšu/Uz leju bultiñas pogas. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Šajā režimā ir vieglāk saklausit filmā vai tevizorā runāto dialogu. - NIGHT MODE ON/OFF Šis režims ir optimizēts skatišanai nakti laikā ar iestatijumiem, kas pielāgota skalūma samazināsani, bet dialoga skaidribas saglabāsani. - SYNC Ja video attēls televizorā un skāna sistēmā Soundbar netiek sinhronizēti, nospiediet pogu (Skanas regulēsana), lui izvēlētos opcjù SYNC, un pēc tam iestatiet audio aizkavi no 0 lidz 300 milisekundēm, izmantoject pogas Uz augšu/Uz leju. (Nav pieejams režimā "USB" vai "BT").
		- VIRTUAL ON/OFF Dolby Virtual funckiju var pārslēgt uz ON/OFF. · VOICE ENHANCE, NIGHT MODE un VIRTUAL audio funkciju var pārslēgt uz ON/OFF, izmantoject Uz augšu/Uz leju bultiñas pogas. (VIRTUAL funckija nav pieejama režimā "USB" vai "BT").
		· Nospiediet un turiet nospiestu pogu (Skanas regulēsana) aptuveni 5 sekundes, lui noregulētu katras frekvenču joslas skānμ. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantoject pogu Pa kreisi/Pa labi, un katru frekvenci var noregulēt iestatijumu diapazonā no -6 to +6, izmantoject pogu Uz augšu/Uz leju. (Pärliecinieties, vai skānas režima iestatijums ir "STANDARD".)

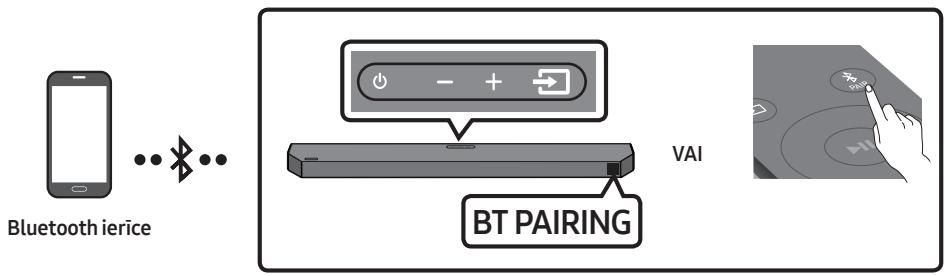

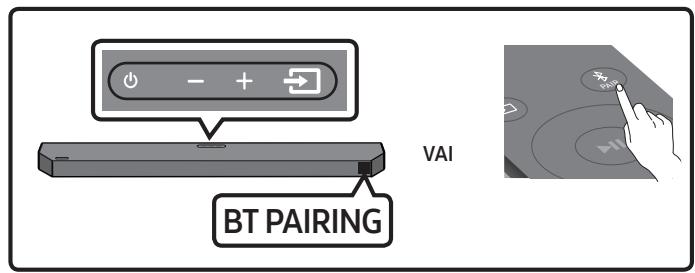

7	PAIR Bluetooth PAIR	Pārsledziet sistēmù Soundbar Bluetooth sapārošanas režimā. Nospiediet pogu PAIR un uzgaidiet, lidz ekrāns "BT PAIRING" izveido savienojumu ar kādu jaunu Bluetooth ierici.
8	Atskanot/pauzēt	Izmantojet šo pogu, lui atskanotu vai pauzētu mūziku.
9	Uz augšu/Uz leju/Pa kreisi/ Pa labi	Nospiediet uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi.
10	iInformācija	Nospiediet, lai parāditu informāciju par aktivo funkcju vai piejamo kodeku.
11	SOUND MODE	Nospiéžot pogu, varat atlasit vēlamo skānas režimu.SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD- SURROUND SOUNDNodrošina plašäku skānas lauku nekā standarta.- GAME PRONodrošina stereoskopisku skānu, lai iegremdêtu jūs darbībā, spelējot datorspēles.- ADAPTIVE SOUNDAnalyze saturu reallaikā un automatiski nodrošina optimälu skānas lauku, nemot vērā satura ipašibas.- STANDARDAtskano originālo skānu.DRC (Dynamic Range Control)Lauj lietot dinamiskā diapazona kontroli Dolby Digital erakstiem. Nospiediet pugusOUND MODE un turiet to nospiestu vairāk par 5 sekundēm, kamér Soundbar izslēdzas, laï ieslēgtu vai izslēgtu DRC (dinamiskā diapazona kontrôle). Ar ieslēgtu DRC skāla skāna tiek samazināta. (Skāna var būt kropljota.)Bluetooth PowerŠī fungcija automatiski ieslēdz Soundbar, kad tied sañemts savienojuma pieprasijums no ieprieks savienota televizora vai Bluetooth icerices.Noklusejuma iestatijums ir leslēgta.- Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, laï izslēgtu Bluetooth Power fungciju.
12	WOOFER WOOFER (BASI) LIMENA	Nospiediet pogu uz augšu vai uz leju, lia pielāgotu zemfrekvenču (basa) skalruṇa skalumu uz -12 vai no -6 lidz +6. Lai iestatitu zemfrekvenču (basa) skalruṇa skalumu uz 0 (noklusejums), nospiediet šo pogu.
13	TONE CONTROL TONE CONTROL	Nospiéžot pogu, varat pielāgot diskanta vai basu skaluma limeni. • Nospiediet pogu, lia atlasitu TREBLE vai BASS, un péc tam pielāgojiet skalumu diapazonă no -6 lidz +6, izmantojot Uz augšu/Uz leju bultiñas pogas. Lidzko basa limenis ir mainits, zemfrekvences skalruṇa limenis tiks attieciji pielāgots.

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformatica
Tālvadibas pults poga	Funkcija
WOOFER (Uz augšu)	Funkcijas TV tālvadibas pulti leslēgts/lzslēgts (Gaidstāve)	14. lpp.
Pa kreisi	Televizora automatiskās pievienošanas ieslēgšana/izslēgšana (BT gatavs)	24. lpp.
Uz augšu	ID SET	11. lpp.
(Skānas regulēšana)	7 joslu EQ	10. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve)	11. lpp.
	Bluetooth Power	11. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts		levade	Izvade
			Tikai ar zemfrekvences skalruni	Ar zemfrekvences skalruni un bezvadu aizmugurëjo skalrūnukomplektu
SOUND MODE	SURROUND SOUND	2.0 kanālu	3.1.2 kanālu	5.1.2 kanālu
		5.1 kanālu	3.1.2 kanālu	5.1.2 kanālu
		Dolby Atmos®, DTS:X	3.1.2 kanālu	5.1.2 kanālu
	GAME PRO	2.0 kanālu	3.1.2 kanālu	5.1.2 kanālu
		5.1 kanālu	3.1.2 kanālu	5.1.2 kanālu
		Dolby Atmos®, DTS:X	3.1.2 kanālu	5.1.2 kanālu
	ADAPTIVE SOUND	2.0 kanālu	3.1.2 kanālu	5.1.2 kanālu
		5.1 kanālu	3.1.2 kanālu	5.1.2 kanālu
		Dolby Atmos®, DTS:X	3.1.2 kanālu	5.1.2 kanālu
	STANDARD	2.0 kanālu	2.1 kanālu	2.1 kanālu
		5.1 kanālu	3.1 kanālu	5.1 kanālu
		Dolby Atmos®, DTS:X	3.1.2 kanālu	5.1.2 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājaties sistēmu Soundbar.
• Ja ievades avots ir Dolby Atmos®, DTS:X skaļruņu komplektācija, kas sastāv tikai no zemfrekvenču skaļruņa, nodrošina 3.1.2 audio kanālu skanējumu, savukārt komplektācijas, kas sastāv no zemfrekvenču skaļruņa un bezvadu aizmugurējo skaļruņu komplekta, nodrošina 5.1.2 audio kanālu skanējumu.
• Aizmugurējie skaļruņi neatskanos skaņu 2 kanālu izvadei, kad tiek izmantots režīms STANDARD. Lai iespējotu aizmugurējo skaļruņu skaņu, mainiet efekta režīmu uz SURROUND SOUND.

Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skaļumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatījumos atlasiet Ārējais skaļrunis.
• Ražotāji, kuri atbalsta šo funkciju: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Izslēdziet sistēmu Soundbar.
• Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režīmi pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režīms), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga	Displejs	Statuss
5 Sec	(Noklusejuma režīms)OFF-TV REMOTE	Atspējot televizora tālvadības pulti.
5 Sec	SAMSUNG-TV REMOTE	lespējot Samsung televizora infrasarkano staru tālvadības pulti.
5 Sec	ALL-TV REMOTE	lespējot citatelevizoru răžotāja infrasarkano staru tālvadības pulti.

04 SOUNDBAR PIEVIENOŠANA

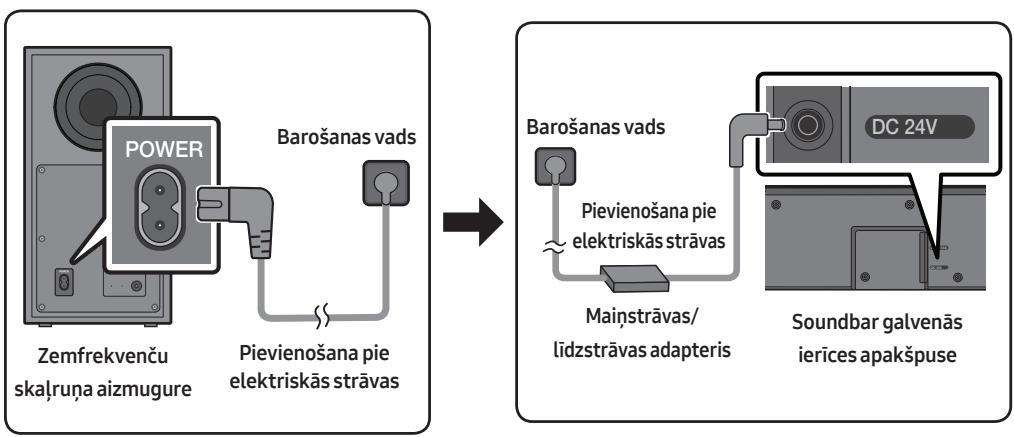

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai zemfrekvenču skaļruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet produktam pielīmētajā etiķetē. (Etiķete: Soundbar galvenās ierīces apakšpusē)
• Pievienojiet strāvas vadu zemfrekvenču skaļrunim.
• Pievienojiet strāvas vadu maiņstrāvas/līdzstrāvas adapterim. Pievienojiet maiņstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.
• Pievienojiet sistēmu Soundbar un zemfrekvenču skaļruni elektrotīklam.
• Vispirms pievienojiet strāvu zemfrekvenču skaļrunim. Zemfrekvenču skaļrunis tiks automātiski pievienots, kad ieslēgsiet sistēmu Soundbar.

• Novietojiet maiņstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit maiņstrāvas/līdzstrāvas adapteri tā, ka tā maiņstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varētu iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.
• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, [SOUNDBAR ieslēdzas automātiski]

Zemfrekvenču skaļruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

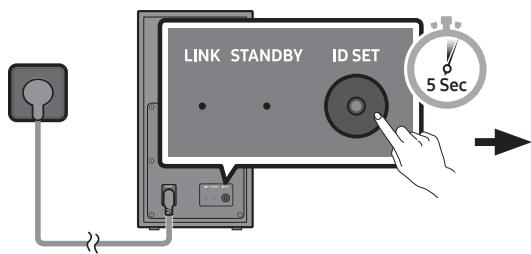

Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skaļruņa barošanas kabeļi ir pareizi pievienoti.
• Pārliecinieties, vai sistēma Soundbar ir ieslēgta.
• Nospiediet zemfrekvenču skaļruņa aizmugurē esošo pogu ID SET un turiet to nospiestu vismaz 5 sekundes.
• Sarkanais indikators zemfrekvenču skaļruņa aizmugurē izslēdzas, un mirgo zilais indikators.

Zemfrekvenču skaļruņa aizmugure

Zemfrekvenču skaļruņa aizmugure

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.
2. Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.
3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

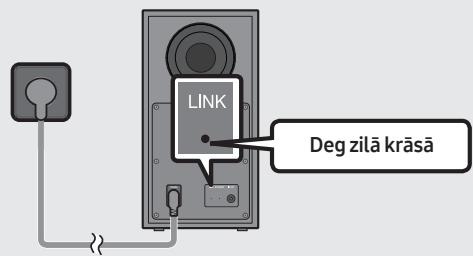

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK indikatori pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots savienojums.

Indikatori zemfrekvenču skaļruņa aizmugurē

Indikators	Statuss	Apraksts	Risinajums
Zils LINK STANDBY ID SET	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Mējina no jauna izveidot savienojumu	Pārbaudiet, vai galvenajai sistēmas Soundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mējiniet manuāli savienot zemfrekvenču skārūnī. Skatiet 16. lpp.
Sarkans LINK STANDBY ID SET	Deg	Gaidstāves režims (Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādijumus par manuālu savienojumu izveidi skatiet 16. lpp.
Sarkans un Zils LINK STANDBY ID SET	Mirgo	Nepareiza darbība	Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

PIEZĪMES

• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.
• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.
• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.
• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izkļūt cauri metālam.

UZMANĪBU

• Bezvadu zemfrekvenču skaļrunim ir bezvadu signālu uztverošas antenas. Ierīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.
• Optimālai klausīšanās pieredzei nodrošiniet, ka vieta ap bezvadu zemfrekvenču skaļruni un bezvadu aizmugurējiem skaļruņiem (nopērkami atsevišķi) ir bez šķēršļiem.

Samsung bezvadu aizmugurējo skaļruņu komplekta pievienošana sistēmai Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-92005, iegādājams atsevišķi) sistēmai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatā.

05 SAVIENOŠANA AR TV

1. metode Savienošana, izmantojot HDMI

TV, kas atbalsta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), pievienošana

UZMANĪBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC vai eARC marķētajiem termināļiem. Pretējā gadījumā televizora skaņa var netikt atskaņota.
• Ieteicamais kabelis ir High-Speed HDMI Cable with Ethernet.
• Ja pievieno televizoru, kas atbalsta eARC funkciju, "TV eARC" parādās displejā un atskan skaņa.
• Funkcija ARC/eARC atbalsta Dolby Atmos®/DTS:X.

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli, kā parādīts attēlā.
2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" vai "TV eARC" un sistēma Soundbar atskaņo televizora skaņu.
3. Ja televizorā ir iespējota funkcija eARC, tiek parādīta "TV eARC" ikona.
4. Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē ir jāiestata uz Ieslēgts. Plašāku informāciju par iestatīšanu skatiet TV lietotāja rokasgrāmatā. (piem., Samsung televizors: Sākums (û) → Izvēlnē → Iestatījumi (ô) → Visi iestatījumi (ô) → Skaņa → Iestatījumi ekspertiem → HDMI-eARC režīms (Autom.)
5. Ja televizora skaņa nav dzirdama, nospiediet tālvadības pults vai sistēmas Soundbar augšpusē esošo pogu (Avots), lai pārslēgtu uz režīmu "D.IN". Ekrānā secīgi tiek parādīti uzraksti "D.IN" un "TV ARC" vai "TV eARC" un tiek atskaņota televizora skaņa.
6. Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC" vai "TV eARC", pārbaudiet, vai HDMI kabelis ir pievienots pareizajam portam.
7. Izmantojiet televizora tālvadības pults skaļuma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaļuma līmeni.

PIEZĪMES

• Ja televizors, kas atbalsta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišķu optisko kabeli.
• Ieteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC vai eARC.
• ARC un eARC atšķiras pēc joslas platuma. eARC, kas ir audio atgriešanās kanāla uzlabotā versija, ir ievērojami lielāks joslas platums nekā ARC. Augstāks joslas platums palielina pārsūtāmo datu apjomu. Tāpēc ar eARC kanālu varat baudīt skaņu, izmantojot tādus formātus kā Dolby Atmos® un DTS:X. Ja apraides signāls ir Dolby Digital un opcijas "Digitālās izvades audio formāts" iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)

2. metode Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināļiem ir pārsegi, noņemiet tos.

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli (nav iekļauts komplektācijā).
2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu "D.IN".
3. Televizora skaņa tiek atskaņota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana

Funkcijas Q-Symphony lietošanas laikā sistēma Soundbar tiek sinhronizēta ar Samsung televizoru, lai izvadītu skaņu caur divām ierīcēm un iegūtu optimālu telpisko efektu. Kad Soundbar ir pievienots, izvēlne "TV+Soundbar" atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

Optiskais kabelis (nav iekļauts komplektācijā)

• Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

PIEZĪMES

• Tas var darboties atkarībā no kodeka, ko atbalsta televizors.
• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI kabelis vai optiskais kabelis (nav iekļauts komplektācijā).
• Atkarībā no televizora modeļa parādītais ziņojums var atšķirties.
• Šī funkcija ir pieejama dažos Samsung televizoru un Soundbar ierīču modeļos.

3. metode. Savienojuma izveide, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.

b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Televizorā izvēlieties Bluetooth režīmu. (Papildinformāciju skatiet televizora rokasgrāmatā.)
2. Televizora ekrāna sarakstā izvēlieties "Soundbar Q6C-Series (Bluetooth)". Pieejamo Soundbar sistēmu televizora Bluetooth ierīču sarakstā norāda ar uzrakstu "Need Pairing" vai "Paired". Lai izveidotu savienojumu ar Soundbar sistēmu, izvēlieties ziņojumu un izveidojiet savienojumu.
3. Kad televizors ir pievienots, Soundbar sistēmas priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → "BT".
4. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.
5. Pēc tam, kad pirmo reizi esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotās Soundbar sistēmas nosaukums (piemēram, "Soundbar Q6C-Series (Bluetooth)"), izdzēsiet to.
• Pēc tam atkārtojiet 1.–3. darbību.

Soundbar sistēmas atvienošana no televizora

Nospiediet augšējā panelī vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot "BT".

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jāsaņem atbilde no Soundbar sistēmas. (Nepieciešamais laiks var atšķirties atkarībā no televizora modeļa.)
• Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi, kad sistēmas Soundbar statuss ir "BT READY". (Ieslēdziet → Izslēdziet.)

Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY: Šajā režīmā var atjaunot savienojumu ar televizoru vai mobilo ierīci, ar ko iepriekš jau bija izveidots savienojums.
• BT PAIRING: Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu (Avots), kad sistēma Soundbar darbojas režīmā "BT".)

Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m. - Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>. - Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 m. - Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ilgdis 18 minūtes. - Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;
• ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• ja Bluetooth ierīce ir izslēgta, nav pieejama vai radusies tās darbības traucējumi.
• Elektroniskas ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

06 SAVIENOŠANA AR ĀRĒJO IERĪCI

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos®/DTS:X dekodēšanas un atskaņošanas funkciju)

Pārbaudes punktu saraksts pirms savienojuma izveides

Ja audio izvades iespējas ietver opciju Sekundārais audio, tai ir jābūt izslēgtai. - Pārliecinieties, vai saturs atbalsta tehnoloģiju Dolby Atmos®/DTS:X.

1. Pievienojiet HDMI kabeli no Soundbar apakšdaļā esošās HDMI pieslēgvietas pie digitālās ierīces HDMI OUT pieslēgvietas.
2. Pievienojiet HDMI kabeli no Soundbar apakšdaļā esošās HDMI OUT TV (eARC/ARC) pieslēgvietas pie TV HDMI IN (eARC) pieslēgvietas.
3. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties "HDMI".
4. Soundbar displeja panelī tiek parādīts izvēlētais režīms "HDMI" un tiek atskaņota skaņa.

PIEZĪMES

• Kad izmantojat Dolby Atmos®/DTS:X: ja ievades avots ir Dolby Atmos®/DTS:X, skatiet tēmu "Izvades specifikācijas dažādiem skaņu efektu režīmiem" 13. lpp.
• Ja ir aktivizēta funkcija Dolby Atmos®, priekšējā displejā tiek parādīts paziņojums "DOLBY ATMOS".
• Ja DTS:X ir aktivizēts, "DTS:X" parādās priekšējā displejā.
• Dolby Atmos®/DTS:X konfigurēšana Blu-ray disku atskaņotājā vai citā ierīcē.

Blu-ray disku atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades iespējas un pārliecinieties, vai Bitu plūsma iestatījums ir "Bez kodējuma". Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitu plūsma (neapstrādāta).

• HDMI Caurlaides spēja ir tad, kad Soundbar atskaņo audio no avota, izmantojot savus skaļruņus, un sūta nemainītu video signālu uz TV, izmantojot HDMI kabeli.

Atbalstīto UHD signālu specifikācijas (3840 x 2160 pikseļi)

Kadru Ātrums (kadri/).[kadri/).[kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/][kadri/]	Krāsu[Dzijums]	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bit	O	O	O	O
	10 bit	-	-	O	O
	12 bit	-	-	O	O
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• Atbalstītās specifikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākļiem.

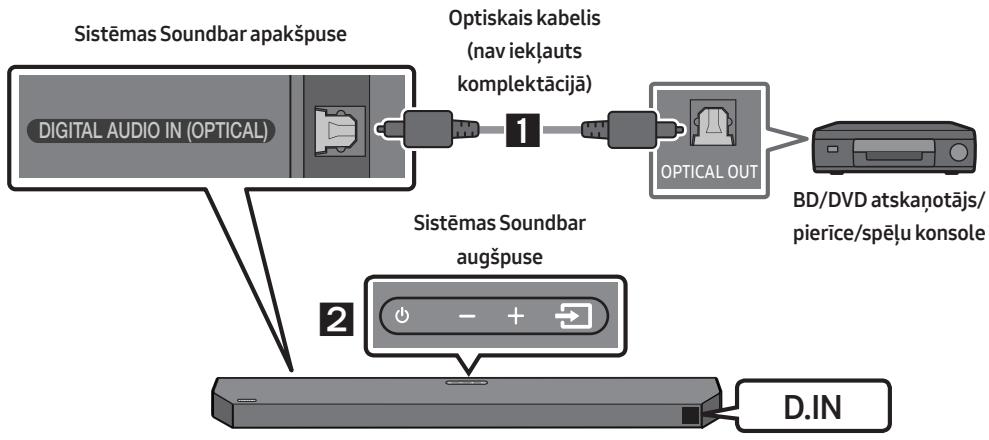

2. metode Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet Soundbar DIGITAL AUDIO IN (OPTICAL) pieslēgvietu un ārējās ierīces OPTICAL OUT pieslēgvietu ar optisko kabeli (nav iekļauts komplektācijā), kā redzams attēlā.
2. Izvēlieties režīmu "D.IN", nospiežot augšējā paneļa vai tālvadības pults pogu (Avots).
3. Ārējā ierīcē tiek atskaņota sistēmā Soundbar.

07 USB DZINĪŠA PIEVIENOŠANA

Varat atskaņot USB saglabātos mūzikas failus, izmantojot Soundbar ierīci.

1. Pievienojiet USB dzini USB pieslēgvietai produkta apakšdaļā.
2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties "USB".
3. Displejā tiks parādīts uzraksts "USB".
4. Atskaņojiet mūzikas failus no USB dziniņa, izmantojot Soundbar ierīci.
5. Soundbar automātiski izslēdzas (Auto Power Down), ja no USB dziniņa nav audio signāla vai neviens USB dziniņš nav pievienots ilgāk par 18 minūtēm.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides Ātrums
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 kbps ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 kbps ~ 160 kbps
*.wma	WMA7/8/9 (tikai audio)	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 kbps ~ 500 kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 tikai audio)	32 kHz ~ 48 kHz	32 kbps ~ 320 kbps
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbps ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps

• Ja USB dziniņā ir pārāk daudz mapju (aptuveni 200) un failu (aptuveni 2000), Soundbar var būt nepieciešams laiks, lai piekļūtu failiem un atskaņotu tos.
• Atbalstītā USB failu sistēma: FAT16, FAT32, NTFS

08 SAVIENOJUMA IZVEIDE AR MOBILO IERĪCI

Savienošana, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.
• Vienlaikus var izveidot savienojumu ar vienu televizoru vai divām Bluetooth ierīcēm.

Sākotnējā savienojuma izveide

• Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m.
• Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ierīce.

b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Sarakstā izvēlieties [AV]Samsung Soundbar Q6C-Series".
2. Kad ir izveidots sistēmas Soundbar un mobilās ierīces [mobilās ierīces nosaukums] savienojums, priekšējā displejā parādās "BT".
3. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.
4. Pēc tam, kad pirmoreiz esat savienojis Soundbar ar savu mobilo ierīci, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Ja ierīcei neizdodas pievienot

• Ja mobilās ierīces skaļruņu sarakstā ir esošs Soundbar (piemēram, “[AV]Samsung Soundbar Q6C-Series”), dzēsiet to.
• Pēc tam atkārtojiet 1. un 2. darbību.

Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY: Šajā režīmā var atjaunot savienojumu ar televizoru vai mobilo ierīci, ar ko iepriekš jau bija izveidots savienojums.
• BT PAIRING: Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu (Avots), kad sistēma Soundbar darbojas režīmā "BT".)

Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m. - Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>. - Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus. - Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ilgis 18 minūtes. - Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;
• ja sistēma Soundbar vienlaikus tiek savienota pārāk ar vairākām Bluetooth ierīcēm;
• ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.
• Elektroniskas ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.
• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.
• Ja sistēmas Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu "[AV]Samsung Soundbar Q6C-Series", sistēmas Soundbar automātiski tiek pārslēgta režīmā "BT".
• Opcija ir pieejama tikai tad, ja sistēmas Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)
• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums "BT READY".
• Pievienojot Soundbar ierīci Bluetooth ierīcei, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk Soundbar atrodas no Bluetooth ierīces, jo zemāka skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.
• Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.
• Bluetooth ierīce var radīt troksni vai darboties kļūdaini tālāk norādītajos apstākļos.
• Ja ķermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju.
• Stūros vai gadījumos, kad tuvumā ir šķērslis, piemēram, siena vai nodalījums, kur var rasties elektriskās izmaiņas.
• Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierīces, mikroviļņu krāsnis un bezvadu LAN ierīces.
• Šķēršļi, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.
• Ņemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.
• Šī bezvadu ierīce darbības laikā var radīt elektriskos traucējumus.

Bluetooth Power ieslēgšana (SOUND MODE)

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēgta sistēma Soundbar.
2. Sistēmas Soundbar displejā tiek parādīts ziņojums "ON-BLUETOOTH POWER".

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot "BT".

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

Savienojums Bluetooth Multi

Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm.

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 28. lpp.)
2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskaņojiet mūziku no vienas no ierīcēm.
3. Ja mūzika tiek atskaņota no Bluetooth ierīces "B", kamēr atskaņo no ierīces "A", mūzikas atskaņošana sākas ierīcē "B", un atskaņošana tiek automātiski apturēta/pauzēta ierīcē "A".
4. Versijas, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskaņošanas ierīces uz otru var aizkavēties.

PIEZĪMES

• Ierīci var ieslēgt ar paziņojumu vai trauksmi dažās ierīcēs.
• Dažas ierīces neatbalsta Bluetooth vairākus savienojumus.
• "BT PAIRING" režīms tiek apturēts, ja neviena ierīce netiek savienota pārī 3 minūšu laikā.
• Dažās ierīcēs ierīču pārslēgšanai var būt nepieciešamas aptuveni 7 sekundes.
• Ja tiek veikts mēģinājums pievienot trešo Bluetooth ierīci, ierīce A vai B tiek atvienota. (Tiek atvienota ierīce, no kuras nenotiek atskaņošana.)
• Vienlaicīgi var pievienot tikai vienu Samsung televizoru vai 2 Bluetooth ierīces.
• Kad sistēma Soundbar saņem pieprasījumu izveidot savienojumu ar Samsung televizoru, sistēma tiek atvienota no Bluetooth ierīcēm.

Funkcijas Tap Sound lietošana

Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.
2. Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadaļā "Iespējot funkciju Tap Sound".
3. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.
4. Atskaņojiet audio no mobilās ierīces ar Soundbar palīdzību.
5. Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.
6. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēmas Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
7. Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.
8. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Izvēlieties (→) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.
3. Izvēlieties "Tap View, Tap Sound" iestatījumu ieslēgtu, lai ļautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā.

PIEZĪMES

• Kad mobilā ierīce darbojas enerģijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.
• legādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsiet sistēmu Soundbar.

Diametrs: M5 - Garums: ieteicams 35 mm vai garākas.

• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabeļus ar ārējām ierīcēm.
• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma šablons

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteini

1. Piespiediet Sienas stiprinājuma šablons pie sienas virsmas.

Sienas stiprinājuma šablons ir jānovieto līdzeni. - Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

1. Saskaņojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.
2. Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū.

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet Sienas stiprinājuma šablons.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.
2. Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos ķīļus. Ja lietojat ķīļus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem ķīļiem.
3. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētāju un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinus pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteiniem, uzkarinot Sienas stiprinājuma kronšteinus uz sienā ieskrūvētajiem Skrūves turētājiem.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteini būtu droši atbalstīti uz Skrūves turētājiem.

Ievietojiet Skrūves turētājus Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinus uz leju, lai Sienas stiprinājuma kronšteini būtu droši atbalstīti uz Skrūves turētājiem.

10 SOUNDBAR UZSTĀDĪŠANA TV PRIEKŠĀ

Novietojiet sistēmu Soundbar uz televizora statīva.

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Lai nodrošinātu optimālu skaņas kvalitāti, novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora priekšējās virsmas.

PIEZĪMES

• Pārliecinieties, vai skaņas josla ir novietota uz līdzenas un stabilas virsmas.
• Nepietiekams attālums no televizora var izraisīt akustiskas problēmas.

11 PROGRAMMATŪRAS ATJAUNINĀŠANA

Uzņēmums Samsung turpmāk var piedāvāt skaņas joslas sistēmas programmatūras atjauninājumus.

USB ports

Ja tiek piedāvāts atjauninājums, varat atjaunināt programmatūru, savienojot USB disku ar programmatūras atjauninājumu, kas saglabāts tajā, ar skaņas joslas USB pieslēgvietu.

USB atjauninājums

Pēc atjaunināšanas tiek uzturēti visi pielāgotie lietotāja iestatījumi.

1. Pievienojiet USB disku datora USB pieslēgvietai. Svarīgi: Nodrošiniet, ka USB diskā nav neviena mūzikas faila. Tas var traucēt programmatūras atjaunināšanai.
2. Atveriet (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modeļa nosaukumu.
3. Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.
4. Lejupielādējiet atjauninājuma failu (USB tips).
5. Atarhivējiet lejupielādēto jaunināšanas failu un kopējiet *.bin failu USB diska saknes direktorijā.
6. Izslēdziet Soundbar un pievienojiet USB disku, kurā ir ietverts programmatūras atjauninājums, Soundbar USB pieslēgvietai.
7. Ieslēdziet Soundbar un nospiediet pogu (Avots), lai atlasītu USB avotu. Parādīsies "UPGR", process var ilgt 3 minūtes.

• Programmatūras atjauninājuma process ir redzams secībā UPGR → B → DONE → BYE. B vai H var parādīties atbilstoši programmatūrai, kas tiek atjaunināta.

PIEZĪMES

Soundbar tiek automātiski izslēgta, kad atjauninājums ir izpildīts. - Šim izstrādājumam ir funkcija DUAL BOOT. Ja programmatūra netiek atjaunināta, varat vēlreiz atjaunināt to. - Atjaunināšanas laikā neizslēdziet vai nenoņemiet USB. Ja atjaunināšana neturpinās, vēlreiz pievienojiet Soundbar strāvas vadu. - Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta. - Atkarībā no USB veida atjauninājums var netikt atbalstīts. - Ja zemfrekvences skaļruņa savienojums netiek automātiski atkārtoti izveidots pēc atjaunināšanas, skatiet 16. lpp. - Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB disks nav bojāts. Mac OS lietotājiem ir jāizmanto MS-DOS (FAT) kā USB formāts.

Atiestatīšana

Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas + (Skaļums) un turiet tās nospiestas vismaz 5 sekundes. Displejā parādās INIT OK, Soundbar restartējas.

UZMANĪBU

• Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→ Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas kludaini.

→ Atvienojiet barošanas vadu un atkal iespraudiet to. → Atvienojiet strāvas vadu un atkal pievienojiet to ārējai ierīcei un mēģiniet vēlreiz. → Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (skatiet 7. lpp.)

Ja tālvadības pults nedarbojas.

→ Novietojiet tālvadības pulti tieši pret Soundbar. → Nomainiet baterijas pret jaunām.

Soundbar neatskaņo nevienu skaņu.

→ Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu. → Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu. → Lai atskanētu televizora skaņa, izvēlieties Soundbar. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Izvēlieties Soundbar) Vada savienojums ar sistēmu Soundbar var būt vaļīgs. Atvienojiet vadu un pievienojiet vēlreiz. → Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci. → Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 37. lpp.)

Zemfrekvences skaļrunis neatskaņo nevienu skaņu.

→ Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Ja indikators mirgo zilā krāsā vai deg sarkanā krāsā, savienojiet sistēmu Soundbar un zemfrekvenču skaļruni no jauna. (skatiet 16. lpp.) → Ja starp sistēmu Soundbar un zemfrekvenču skaļruni ir šķērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav šķēršļu. → Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā. → Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Ja zemfrekvences skaļruņa skaņa ir raustīga, kavēta vai trokšņaina.

→ Problēmu var izraisīt jebkāds priekšmets starp Soundbar un zemfrekvences skaļruni. Pārvietojiet ierīces uz vietu, kur nav šādu priekšmetu. Ja zemfrekvences skaļrunis un telpiskais skaļrunis atrodas pārāk tālu no Soundbar. Novietojiet to Soundbar tuvumā. Ja Soundbar atrodas tādu instrumentu vai elektrisko ierīču tuvumā, kas var radīt radio traucējumus, skaņa var būt raustīga vai kavēta. Novietojiet Soundbar attālāk no šādām ierīcēm, kas rada radio traucējumus. (Piemēram, bezvadu maršrutētājs) → Mainiet TV tīkla savienojuma statusu no bezvadu uz vadu.

Zemfrekvenču skaļrunis neskan pietiekami skaļi.

Iespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (skatiet 12. lpp.) → Novietojiet zemfrekvenču skaļruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC).

→ Pārbaudiet, vai HDMI kabelis ir pareizi pievienots eARC pieslēgvietai (skatiet 19. lpp.). → Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (ierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši. → HDMI-CEC var nebūt aktivizēts televizorā. Ieslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Savienojums → Ārējo ierīču pārvaldnieks → Anynet+ (HDMI-CEC) IESL.) → Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē jāiestata uz Ieslēgts. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Iestatījumi ekspertiem → HDMI-eARC režīms (Autom.)

Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI TO TV (eARC/ARC).

→ Ierīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai AUTO. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Iestatījumi ekspertiem → Digitālās izvades audio formāts)

Soundbar neizveido savienojumu, izmantojot Bluetooth.

→ Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz režīmu "BT PAIRING". (Nospiediet tālvadības pults pogu PAIR vai vismaz 5 sekundes turiet nospiestu pogu (Avots) uz korpusa.) Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno. → Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts) → Iespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kad sistēma Soundbar ir režīmā "BT READY", uz Soundbar tālvadības pults nospiediet pogu Pa kreisi un turiet to nospiestu, lai atlasītu ON-TV CONNECT. Ja redzams ziņojums OFF-TV CONNECT, vēlreiz nospiediet pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai pārslēgtu savienojumu. → Atvienojiet strāvas vadu, atkal pievienojiet to un mēģiniet vēlreiz. → Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 37. lpp.)

Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

→ Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviļņu krāsnis, bezvadu maršrutētāji utt. → Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar. → Ja kāda ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstākļus.

→ Kad TV ir pievienots Soundbar, Bluetooth vairāki savienojumi var nedarboties. Atvienojiet Soundbar no TV un mēģiniet vēlreiz. → Pārbaudiet, vai Bluetooth vairāku savienojumu iestatījums ir ieslēgts. (Skatiet sadaļu Soundbar neizveido savienojumu, izmantojot Bluetooth.) → Atvienojiet pašreiz atskaņoto ierīci, sapārojiet ar pievienojamo ierīci un vēlreiz pievienojiet iepriekšējo ierīci. Ja skaņas nav pat pēc atbilstoša savienojuma izveides, skatiet sadaļu Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

Soundbar neieslēdzas automātiski ar TV.

→ Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

13 LICENCE

Dolby

ATMOS

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source

(http://opensource.samsung.com)

15 SVARĪGA PIEZĪME PAR APKOPI

Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata. - Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu); (b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

• Jūs tikset informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modela nosaukums	HW-Q600C
USB	5V/0,5A
Svars	3,8 kg
Izmēri (P x A x Dz)	1030,0 x 57,0 x 105,0 mm
Darba temperatūras diapazons	+5°C lidz +35°C
Darba mitruma diapazons	10 % lidz 75 %
PASTIPRINATÅJS Nominālā izvades jauda	200W (30W x 6 + 10W x 2)
Atbalstitie atskaņošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Zemfrekvenču skalruṇa nosaukums	PS-WC67B
Svars	5,5 kg
Izmēri (P x A x Dz)	184,0 x 343,0 x 295,0 mm
PASTIPRINATÅJS Nominālā izvades jauda	160W
Kopējais enerújias patēriŋš gaidstāves režimā (W)	2,0W
Bluetooth Pieslēgvietas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lái izslehgtu Bluetooth Power funkciju.

PIEZĪMES

Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās. - Svars un izmēri ir norādīti aptuveni.

• Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām. Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē. BEZVADU IERĪCES IZEJAS JAUDA

RF raidītāja maksimālā jauda

100 mW, 2,4 GHz - 2,4835 GHz

25 mW, 5,725 GHz - 5,825 GHz

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma (elektriska un elektroniska aprīkojuma atkritumi)

Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņu, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSPERSONALI POOLE. SÜMBOLID, MIS VÕIVAD TEIE SAMSUNGI TOOTEL OLLA, ON SELGITATUD ALLOLEVAS TABELIS.
