HW-Q600C - Bară de sunet SAMSUNG - Manual de utilizare gratuit

Tip produs	Bară de sunet
Marcă	Samsung
Model	HW-Q600C / HW-Q610GC
Dimensiuni (L x Î x A)	1030,0 x 57,0 x 105,0 mm
Greutate	3,8 kg (Soundbar), 5,5 kg (subwoofer)
Alimentare	Adaptor CA/CC (24 V, 5,5 A)
Consum în standby	2,0 W
Putere nominală de ieșire (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Putere nominală de ieșire (subwoofer)	160 W
Formate audio suportate	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 canale
Conectivitate	HDMI (eARC/ARC), optic, Bluetooth, USB (5V/0,5A)
Moduri sonore	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Funcții speciale	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Actualizare software	Prin USB (fișier .bin)
Temperatură de funcționare	+5°C până la +35°C
Umiditate de funcționare	10 % ~ 75 %
Subwoofer wireless	Model PS-WC67B, conexiune automată
Set difuzoare spate (opțional)	SWA-9200S (vândut separat)
Întreținere	Curățați cu o cârpă moale și uscată; evitați apa și solvenții
Siguranță	Nu deschideți carcasa; deconectați în caz de furtună; ventilați corespunzător
Reparabilitate	Nicio piesă reparabilă de utilizator; contactați un service after-sales calificat

Întrebări frecvente - HW-Q600C SAMSUNG

Cum conectez bara de sunet la televizor?

Utilizați un cablu HDMI (cu suport eARC/ARC) sau un cablu optic. Pentru Bluetooth, apăsați butonul PAIR de pe telecomandă și selectați Soundbar Q6C-Series în setările Bluetooth ale televizorului.

Bara de sunet nu se aprinde, ce fac?

Verificați dacă cablul de alimentare este conectat corect atât la bară, cât și la priză. Dacă problema persistă, deconectați și reconectați alimentarea.

Cum reglez volumul subwoofer-ului?

Utilizați tasta WOOFER de pe telecomandă pentru a regla nivelul de la -12 la +6. Implicit, este la 0.

Ce fac dacă sunetul este decalat față de imagine?

Apăsați tasta Comandă sonoră pentru a selecta SYNC, apoi ajustați decalajul audio de la 0 la 300 de milisecunde cu tastele Sus/Jos. Această setare nu este disponibilă în modul USB sau BT.

Pot conecta un cititor USB?

Da, conectați un cititor USB la portul USB (5V/0,5A) aflat sub bară, apoi selectați sursa USB. Bara citește fișiere MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

Cum resetez bara de sunet?

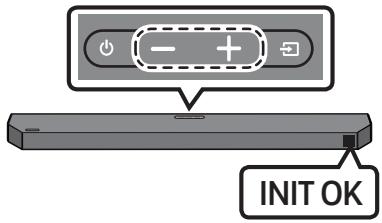

Porniți bara, apoi apăsați simultan tastele - și + (Volum) de pe carcasă timp de cel puțin 5 secunde. Ecranul afișează INIT OK și toate setările revin la valorile din fabrică.

Subwoofer-ul nu produce niciun sunet, ce verific?

Asigurați-vă că LED-ul din spatele subwoofer-ului este albastru fix. Dacă clipește sau este roșu, efectuați o conexiune manuală: mențineți apăsată tasta ID SET din spatele subwoofer-ului timp de 5 secunde, apoi tasta Sus de pe telecomandă timp de 5 secunde.

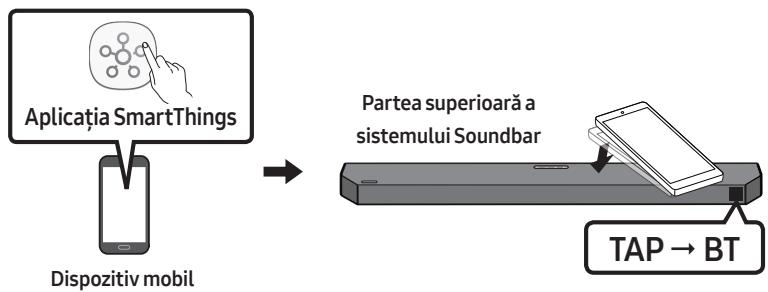

Cum folosesc funcția Tap Sound?

Această funcție este disponibilă pe dispozitivele mobile Samsung cu Android 8.1 sau superior. Activați-o în aplicația SmartThings, apoi atingeți ușor bara de sunet cu telefonul pentru a reda sunetul.

Bara de sunet se oprește singură, este normal?

Da, funcția Auto Power Down oprește bara după 18 minute fără semnal audio în modul D.IN, HDMI, BT sau USB. Pentru a o reporni, apăsați butonul de alimentare.

Pot actualiza software-ul barei de sunet?

Da, descărcați fișierul de actualizare de pe site-ul Samsung, copiați-l pe o unitate USB (format FAT32, fără fișiere muzicale), conectați-o la portul USB al barei, apoi selectați sursa USB. Procesul se afișează: UPGR ➔ B ➔ DONE ➔ BYE.

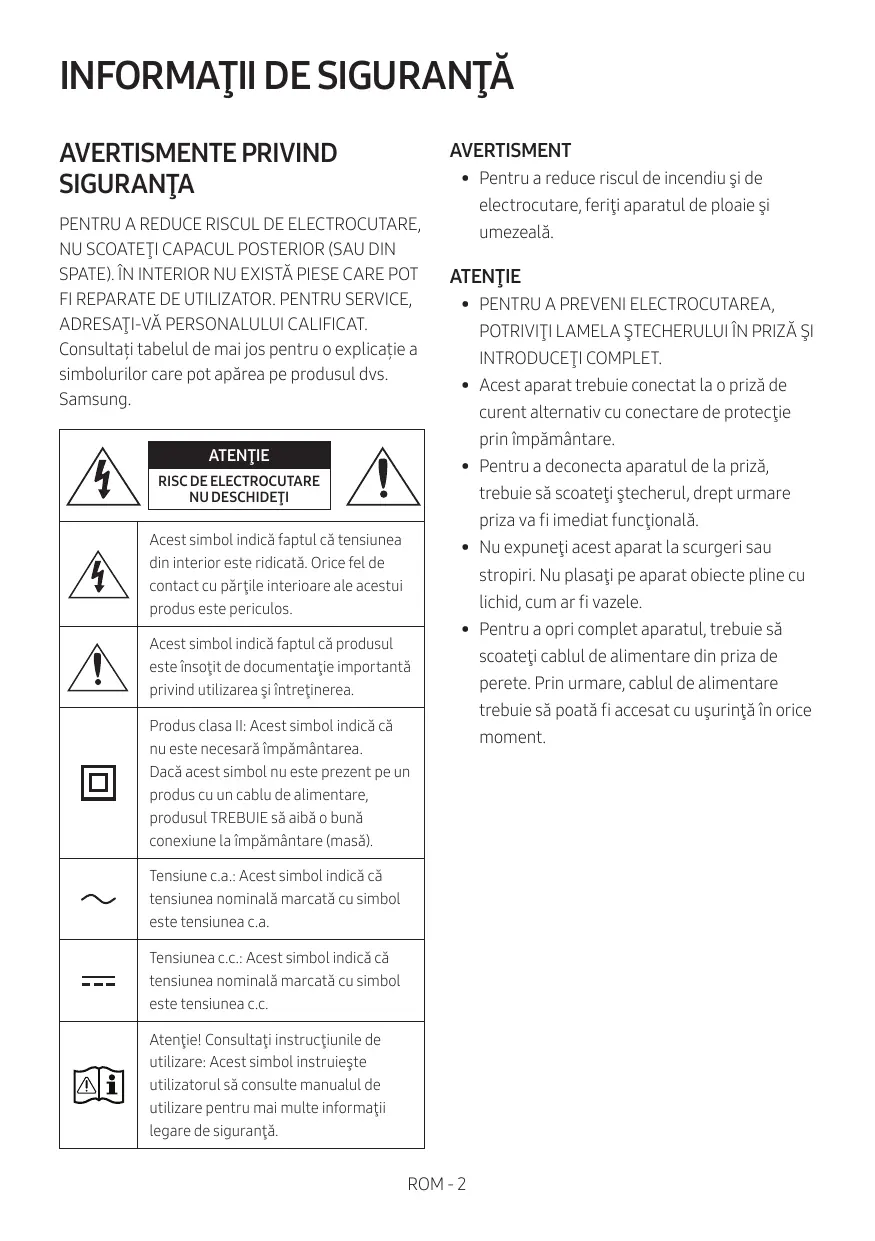

MANUAL DE UTILIZARE HW-Q600C SAMSUNG

4	ATENTIE RISC DE ELECTROCUTARE NU DESCHEDITI	5
4	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale incestui produs este periculos.
!	Acest simbol indică faptul că produsul este înțotit de documentăție importante privind utilizesarea și înțreținerea.
	Produz clasa II: Acest simbol indică că nu este necessitiesă Impământarea. Dacă acest simbol nu este prezent pe un produz cu un cablu de alimentare, produsul TREBUJE să iabă o bună conexiune la Impământare (masă).
~	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
==	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
Δi	Atentție! Consultatați instructțunile de utilizescare: Acest simbol instruțește utiliserul să consulte manualul de utilizescare pentru mai multe informții legare de siguranță.

AVERTISMENT

• Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENȚIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIȚI LAMELA ȘTECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI-L COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecție prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneți acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUȚII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată utilizării continue. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.
4. Protejați aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.
5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblați sau supraîncălziți bateriile.

ATENȚIE: Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiți bateria cu una de același tip sau de un tip echivalent.

CUPRINS

01 Verificarea componentelor 6

02 Descrieri 7

Panoul frontal/superior al sistemului Soundbar 7

Panoul inferior al unității Soundbar 8

03 Folosirea telecomenzii 9

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) 9

Cum să folosiți telecomanda 9

Folosirea butoanelor ascunse (butoane cu mai multe funcții) 13

Specificații de ieșire pentru diferite moduri de efecte de sunet 13

Reglarea volumului sistemului Soundbar cu o telecomandă TV 14

04 Conectarea unității Soundbar 15

Conectarea la sursa de alimentare electrică 15

Conectarea kitului wireless spate Samsung la sistemul Soundbar 18

05 Conectarea la un televizor 19

Metoda 1. Conectarea la HDMI

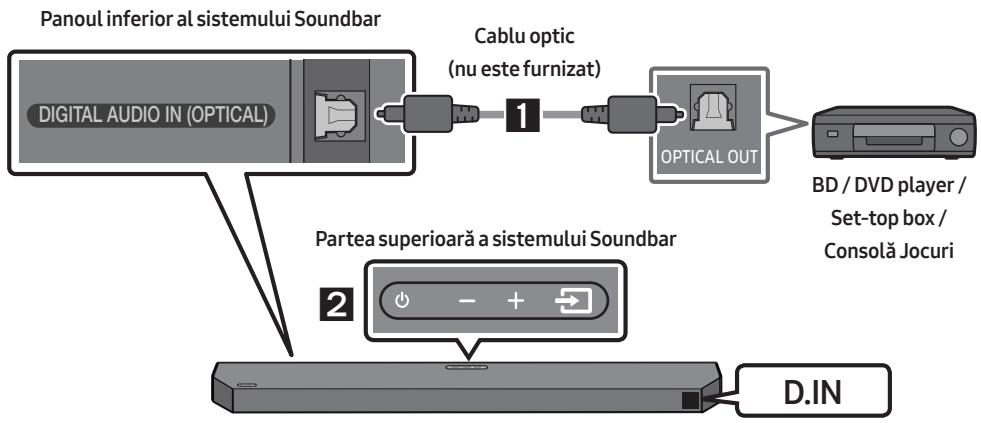

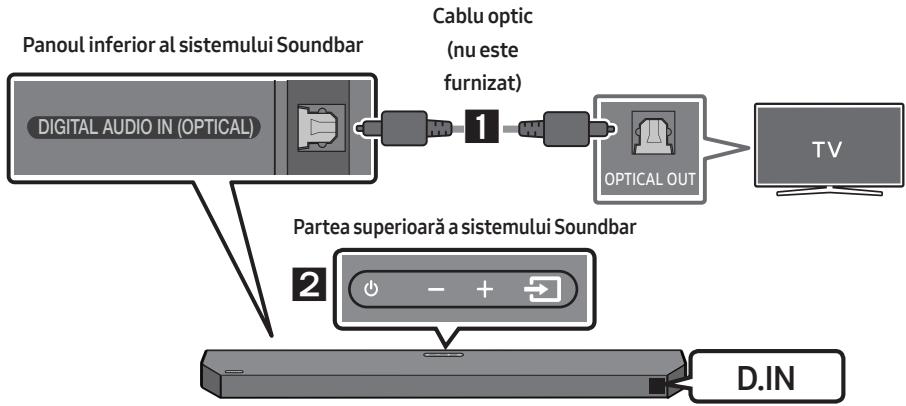

Metoda 2. Realizarea unei conexiuni prin cablu optic 21

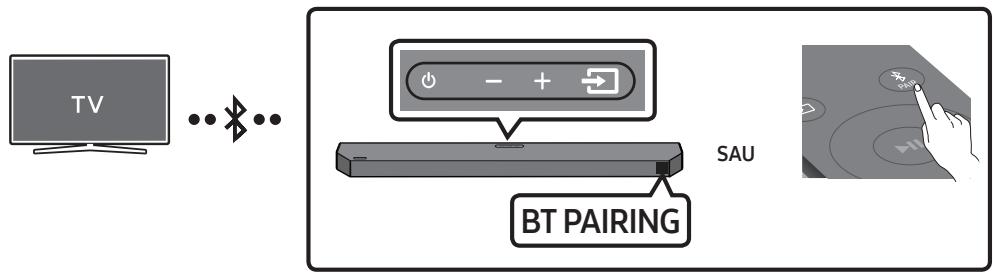

Metoda 3. Conectarea prin Bluetooth 23

06 Conectarea la un dispozitiv extern 25

Metoda 1. Realizarea unei conexiuni prin cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos®/DTS:X) 25

Metoda 2. Realizarea unei conexiuni prin cablu optic 26

07 Conectarea unei unități USB 27 08 Conectarea unui dispozitiv mobil 28

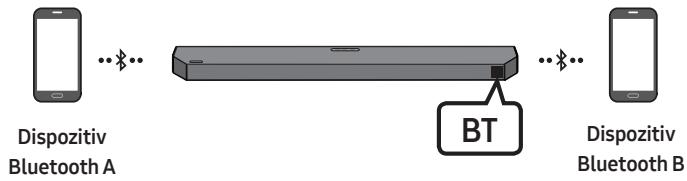

Conectarea prin Bluetooth 28 Utilizarea funcției Tap Sound 32

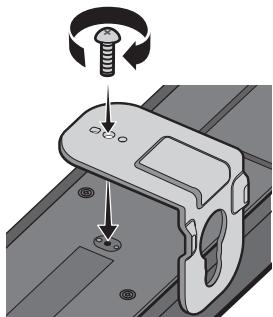

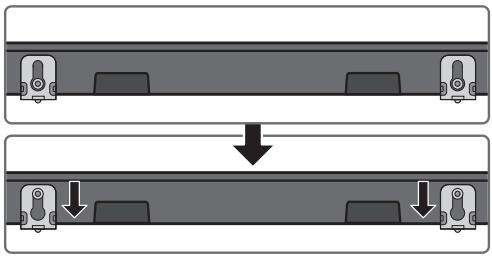

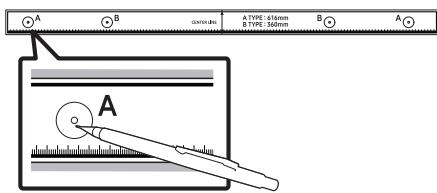

09 Instalarea suportului de perete 33

Precauții la instalare 33 Componente pentru montarea pe perete 33

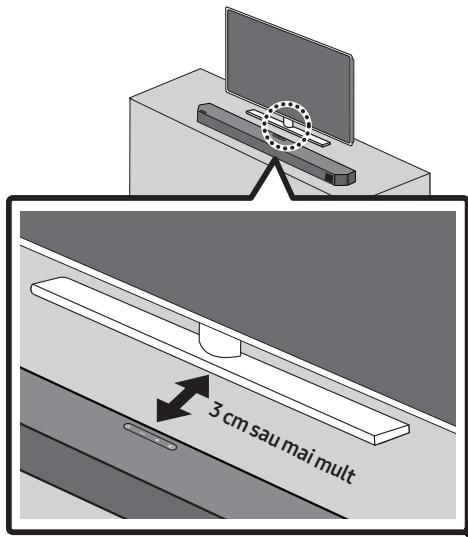

10 Instalarea sistemului Soundbar în fața televizorului 35 11 Actualizare software 36

Actualizare USB 36 Resetare 37

12 Depanare 38 13 Licență 40

14 Notificare de licență open source 41 15 Notă importantă despre service 41 16 Specificații și sugestii 42

Specificații 42

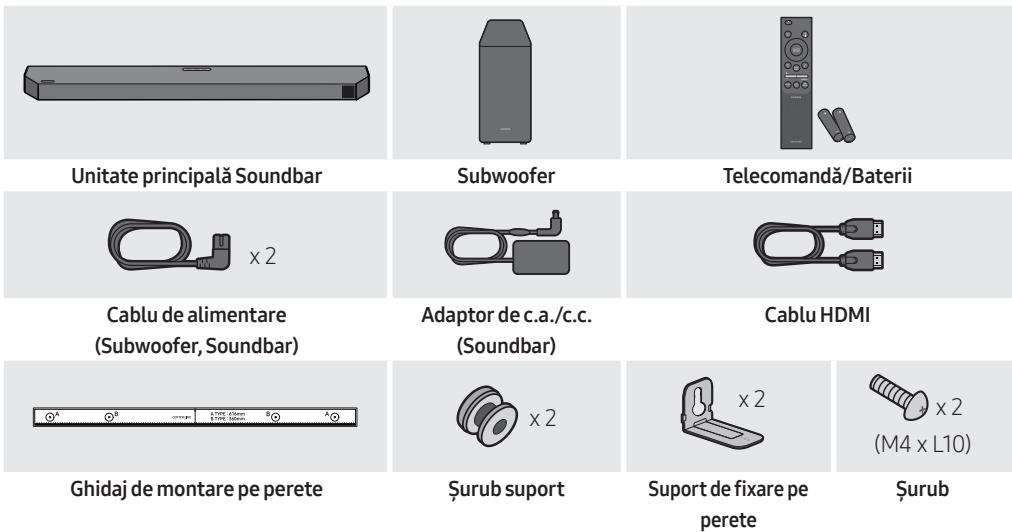

01 VERIFICAREA COMPONENTELOR

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)
• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistența clienți.
• Pentru mai multe informații despre montarea pe perete, consultați pagina 33.
• Designul și specificațiile pot fi modificate fără înștiințare prealabilă.
• Aspectul accesoriilor poate diferi puțin față de imaginile de mai sus.

02 DESCRIERE

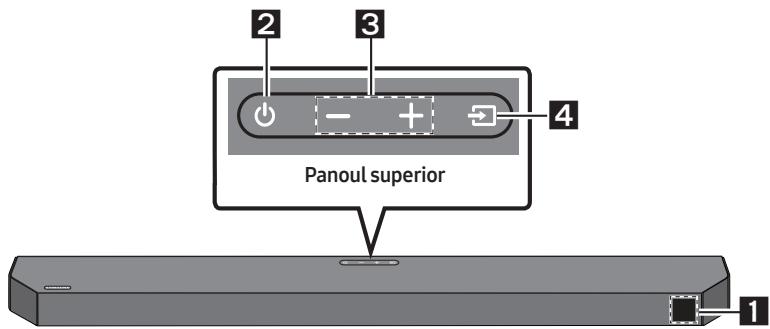

Panoul frontal/superior al sistemului Soundbar

1	Afişaj Afişează starea produsuluiși modul curent.
2	Buton (Alimentare) Porneșteși oprește sistemul. • Funțția Auto Power Down Unitatea se oprește automatîn următoarele situții. - Modul D.IN / HDMI / BT / USB: Dacă nu există semnal audio timp de 18 minute.
3	Buton - + (Volum) Controlează nivalul volumului. • Când este reglat, nivalul volumului apare pe afişajul frontal al systemului Soundbar.
4	Buton (Sursă) Selectați modul de intrare a sursei.
	Mod de intrare	Afişaj
	Optică	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Autoconversie)
		D.IN → TV ARC (Autoconversie)
	HDMI	HDMI
	Mod BLUETOOTH	BT
	Mod USB	USB

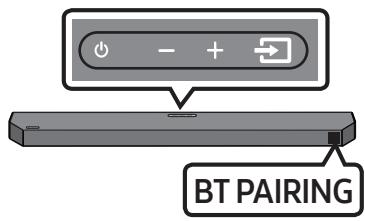

	• Pentru activarea modului "BT PAIRING", schimbați sursa modului "BT", iar apoi mentițeni apăsatabuonul (Sursă) tamp de mai mult de 5 secunde.

Modul **este acceptat atunci când funcția eARC din setarea televizorului este Pornită. - Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.

• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern.

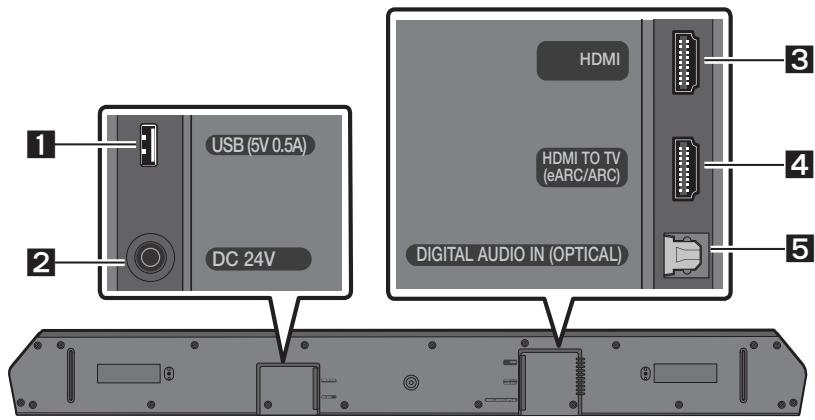

Panoul inferior al unității Soundbar

1	USB (5V 0.5A) Conectați o unitate USB pentru a reda fișierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar. (Consultați pagina 27.)
2	DC 24V (Alimentare) Conectați la un adaptor c.c/c.a. (Consultați pagina 15.)
3	HDMI Intră semnale audioși video simultan, printr-un cablu HDMI. Conectați la ieșirea HDMI a unui dispositiv extern. (Consultați pagina 25.)
4	HDMI TO TV (eARC/ARC) Conectați la muța HDMI IN (eARC) de pe un televizor. (Consultați pagina 19.)
5	DIGITAL AUDIO IN (OPTICAL) Conectați la ieșirea digitală (optică) a unui dispositiv extern. (Consultați pagina 26.)

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate.

03 FOLOSIREA TELECOMENZII

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AAA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.

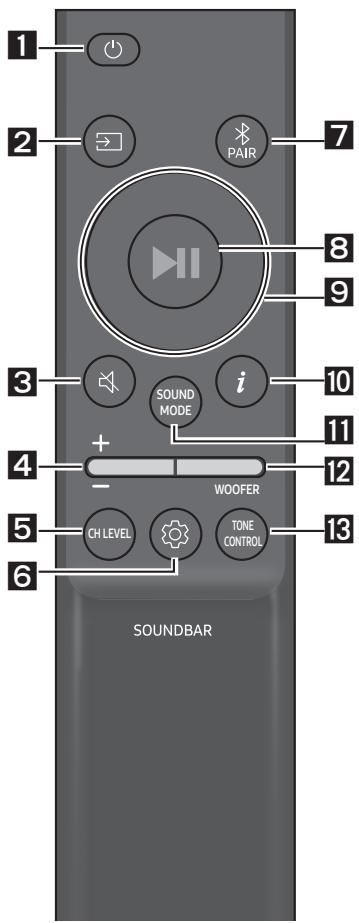

Cum să folosiți telecomanda

1	Alimentare	Pornoșteși opreșteSYSTEMul Soundbar.
2	Sursă	Apăsași pentru a selecta o sursă conectăță la systemdul Soundbar.
3	Anularea unetului	Apăsași但由于 (Anularea sunetului) pentru adezactiva sunetul. Apăsași-l din nou pentru a-l activa din nou.
4	Volum	Apăsași但由于 in sus sau în jos pentru a regla volumul. • Anularea sunetului Apăsași但由于 Volum pentru anularea sunetului. Apăsași-l din nou pentru a-l activa din nou.

5	CH LEVEL CH LEVEL	Apăsând butonul, puteți regla volumul fiecărui difuzor. • Apăsăti butonul pentru a selecta CENTER LEVEL sau TOP LEVEL apoi reglați volumul în-6-+6 by utilizesbutoanele Sus/Jos. • Dacă difuzoarele spate (comercialize separate) sunt conectate, este acceptăță setarea REAR LEVEL. Pentru reglarea volumului REAR LEVEL în-6-+6 utilizesbutoanele Sus/Jos.
6	Controlul sunetului	Apăsând butonul, puteți seta functția audio. Setarea dorită poate fi ajustăță folosind butoanele Sus/Jos. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Acest mod umbunățățește audiția dialogurilor în filmeși la televizor. - NIGHT MODE ON/OFF Acest mod este optimizat pentru vizionareă în timul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar. - SYNC Dacă semnalul video de pe televizorși semnalul audio de la sistemas Soundbar nu sunt sincronizate, apăsăti butonul (Controlul sunetului) pentru a selecta SYNC, iar apoi setăță decalajul audio în 0-6 300 milisecunde cu ajutorul buotoanelor Sus/Jos. (Obiunea nu este disponibilă în modul "USB" sau "BT").
		- VIRTUAL ON/OFF Funția Dolby Virtual poate fi ON/OFF. • Functile audio VOICE ENHANCE, NIGHT MODEși VIRTUAL pot fi ON/OFF utilizesbutoanele Sus/Jos. (Funția VIRTUAL nu este disponibilă în modul "USB"bau "BT"). • Mentinței apăsăt butonul (Controlul sunetului) tamp de aproximativ 5 secunde pentru a regla sunetul pe ficare bandă de freccventa. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, 6 MHz 10 kHz folosind buotoanele Stânga/Dreptă, ficare putând fi reglat în-6-+6 prin folosirea buotoanelor Sus/Jos. (Asigurată-va că ati setat în modul "STANDARD").
7	PAIR Bluetooth PAIR	Comutăți sistemul Soundbar la modul de asociere Bluetooth. Apăsăti butonul PAIRși așteptați și apară ecranul "BT PAIRING" pentru a vă connecta la un dispositiv Bluetooth nou.
8	Redare/Pauză	Puteți și redați sai și intrerupeți muzica apăsănd butonul.
9	Sus/Jos/Stânga/Dreapta	Apăsași zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.
10	iInformații	Apăsași pentru a afișa informații despree functția activă sew codecul disponibil.
11	SOUND MODE	Apăsând butonul, puteși selecta modul audio dorit.SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD- SURROUND SOUNDOferă o gamă mai largă de sunete decât cele standard.- GAME PROOferă sunete stereoscopice care vă vor integra în mijlocul actiunii în timul jocurilor.- ADAPTIVE SOUNDAnalyzează continutul în timp realși oferă,i,n mod automat, un sunet optim, bazat pe caracteristicile continutului.- STANDARDRedă sunetul original.- DRC (Dynamic Range Control)Vă permite să aplicși controul intervalului dinamic pieselor Dolby Digital. Având disposizitivul Soundbar închis, mențeniți apăsat butonul SOUND MODE tamp de peste 5 secunde pentru a activa sewdezactiva functția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când functția DRC este pornită, sunetul puternic este redus.(Sunetul poate fi distorsionat.)Bluetooth PowerAceastă caracteristicașponește automat Soundbarul căn primestre o cerere de conectare de la televizor saud de la un disposizitiv Bluetooth conectat anterior.Setarea este activă în mod implicit.- Tineți apăsat butonul SOUND MODE tamp de cel puțin 5 secunde pentru adezactiva functția de Bluetooth Power.
12	WOOFER NIVEL WOOFER (BAS)	Apăsați butonul în sus sau în jos pentru a regla nivalul wooferului (basului) la -12 sau întré-6și +6.=Pentru a seta nivalul de volum al wooferului (basului) la 0 (implicit),apăsați pebuton.
13	TONE CONTROL TONE CONTROL	Apăsând butonul, puteti regla volumul sunetelor înalte sau joase. • Apăsați butonul pentru a selecta TREBLE pau BASS apoi reglate volumul întré-6~+6 byutilizând buoanele Sus/Jos. După ce nivalul basului este modificat, nivalul wooferuluitrebuie, de asemenea, reglat corespunțățor.

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă	Funcție
WOOFER (Sus)	Telecomanda televizorului Pornit/Oprit (Standby)	Pagina 14
Stânga	Conectarea automată a televizorului activă/dezactivă (BT pregătit)	Pagina 24
Sus	ID SET	Pagina 11
(Controlul sunetului)	EQ 7 benzi	Pagina 10
SOUND MODE	DRC ON/OFF (Standby)	Pagina 11
	Bluetooth Power	Pagina 11

Specificații de ieșire pentru diferite moduri de efecte de sunet

• Kitul Samsung wireless de boxe spate poate fi achiziționat separat. Pentru achiziționarea unui kit, contactați furnizorul de la care ați achiziționat sistemul Soundbar.
• Atunci când sursa de intrare este Dolby Atmos®, DTS:X, setarea doar Subwoofer furnizează sunet pe 3.1.2 canale, în timp ce subwooferul și kitul wireless de difuzoare spate furnizează sunet pe 5.1.2 canale.
• Difuzoarele spate nu vor furniza sunet pe 2 canale de ieșire atunci când modul STANDARD este în curs de utilizare. Pentru a activa sunetul difuzoarelor spate, schimbați modul efectului în SURROUND SOUND.

Reglarea volumului sistemului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Setați boxele televizorului la Difuzor extern pentru aplicarea acestei funcții.
• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Opriți sistemul Soundbar.
• Apăsați și țineți apăsat butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: "OFF-TV REMOTE" (Modul implicit), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Buton telecomandă	Afişaj	Stare
5 Sec	(Mod implicit)OFF-TV REMOTE	Dezactivati telekomanda televizorului.
5 Sec	SAMSUNG-TV REMOTE	Activati telekomanda IR a unui televizor Samsung.
5 Sec	ALL-TV REMOTE	Activati telekomanda IR a unui televizor terț.

04 CONECTAREA UNITĂȚII SOUNDBAR

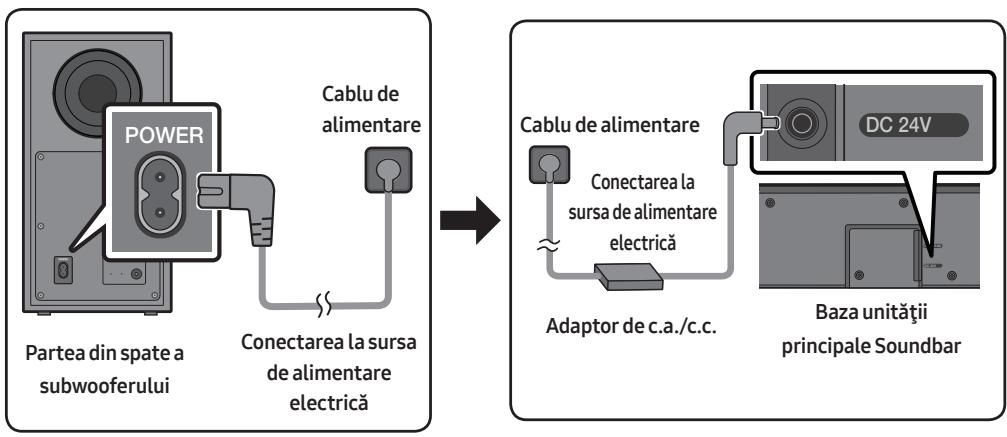

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare:

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Eticheta: Baza unității principale Soundbar)
• Conectați cablul de alimentare la subwoofer.
• Conectați cablul de alimentare la adaptorul c.a./c.c. Conectați adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.
• Conectați cablul de alimentare la SISTEMUL Soundbar și la subwoofer.
• Conectați alimentarea mai întâi la subwoofer. Subwooferul se va conecta automat când porniți sistemul Soundbar.

• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.
• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.

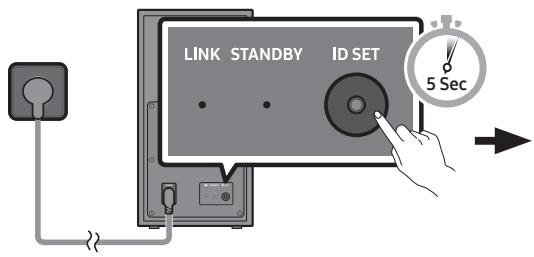

Înainte de a efectua procedura de conectare manuală de mai jos:

• Verificați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.
• Asigurați-vă că sistemul Soundbar este pornit.
• Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.
• Indicatorul roșu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

Partea din spate a subwooferului

Partea din spate a subwooferului

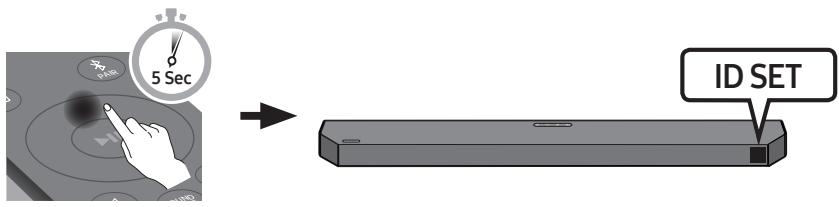

1. Țineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.
2. Mesajul ID SET apare pentru un moment pe afișajul sistemului Soundbar, apoi dispare.
3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

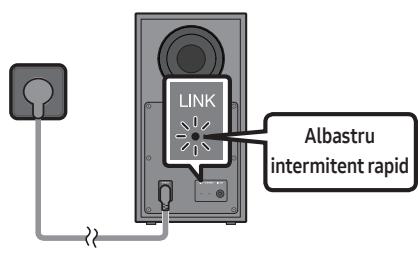

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

Luminile indicator LED din spatele subwooferului

LED	Stare	Descriere	Soluție
Albastru LINK STANDBY ID SET	Pornit	Conectarea reusită (operație normală)	-
	Intermitent	Recuperarea conectării	Verificăți dacă este conectat corespunțător cabul de alimentare laSYSTEM Soundbar principal sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, incercați și conectați manual subwoofer-ul. Consultăți pagin 16.
Rosu LINK STANDBY ID SET	Pornit	Standby (cu unitatea principală Soundbar oprită)	Verificăți dacă cabul de alimentare la unitatea principală Soundbar este conectat corect.
		Conexiunea a eșuat	Reconnectăți-vă. Consultăți instrucțiunile pentru conexiunea manuałă de la pagin 16.
Rosu și albastru LINK STANDBY ID SET	Intermitent	Funcționare necorespunțătoare	Consultăți informațiile de contact din manual pentru Centrul de servicii Samsung.

OBSERVAȚII

• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LED-ul STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.
• Dacă utilizați un dispozitiv care folosește aceeași frecvență ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

ATENȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru o performanță maximă la ascultare, asigurați-vă că zona din jurul subwooferului wireless și al difuzorului spate wireless (vândut separat) nu prezintă obstacole.

Conectarea kitului wireless spate Samsung la sistemul Soundbar

Experimentați un sunet surround wireless de calitate conectând kitul wireless de difuzoare spate Samsung (SWA-9200S, vândut separat) la sistemul Soundbar.

Pentru informații detaliate despre conexiuni, consultați manualul kitului wireless de difuzoare spate Samsung.

05 CONECTAREA LA UN TELEVIZOR

Metoda 1. Conectarea la HDMI

Conectarea unui TV care acceptă HDMI ARC/eARC (Audio Return Channel/

Enhanced Audio Return Channel)

ATENȚIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC sau eARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
• Cablul recomandat este High Speed HDMI Cable with Ethernet.
• Când conectați un televizor care acceptă funcția eARC, pe afișaj apare "TV eARC" și se aude sunetul.
• Dolby Atmos®/DTS:X este acceptat de funcția ARC/eARC.

la portul HDMI IN al televizorului dvs.

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI conform indicațiilor din imagine.
2. "TVARC" sau "TVeARC" apare pe afișajul unității principale Soundbar și se emite sunetul televizorului prin sistemul Soundbar.
3. "TV eARC" se afișează când funcția eARC din setarea televizorului este Pornită.
4. Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul de utilizare al televizorului. (De exemplu, Televizor Samsung: Start → Meniu → Setări → Toate setările → Sunet → Setări expert → Mod HDMI-eARC (Automat))
5. În cazul în care sunetul televizorului este dezactivat, apăsați butonul (Sursă) de pe telecomandă sau din partea superioară a sistemului Soundbar pentru a comuta la modul "D.IN". Monitorul afișează alternativ "D.IN" și "TVARC" sau "TV eARC", și se emite sunetul televizorului.
6. Dacă pe afișajul unității principale Soundbar nu apare "TVARC" sau "TVeARC", asigurați-vă că ați conectat cablul HDMI la portul corect.
7. Folosiți butoanele de volum de pe telecomanda televizorului pentru a regla volumul.

OBSERVAȚI

• Când conectați un televizor care acceptă HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să utilizați un cablu HDMI fără miez, dacă este posibil. Dacă utilizați un cablu HDMI cu miez, utilizați unul cu un diametru mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC sau eARC.
• ARC și eARC au lățimi de bandă diferite. eARC, care este versiunea îmbunătățită pentru Audio Return Channel, are o lățime de bandă semnificativ mai mare decât ARC. Lățimea de bandă mai mare crește și volumul de date care pot fi transmise. Astfel, cu canalul eARC, vă puteți bucura de formate de sunet precum Dolby Atmos® și DTS:X.
• Când semnalele de difuzare sunt Dolby Digital și setarea pentru "Format audio ieșire digitală" este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot fi diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.)

Metoda 2. Realizarea unei conexiuni prin cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul. Când utilizați un cablu optic, iar terminalele au capacele puse, asigurați-vă că ați scos capacele.

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital (nu este furnizat).
2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul "D.IN".
3. Sunetul televizorului este redat prin Soundbar.

Utilizarea funcției Q-Symphony

Pentru Q-Symphony, sistemul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul "TV+Soundbar" sub meniul de ieșire sunet al televizorului. Selectați meniul corespunzător.

Cablu optic (nu este furnizat)

• Exemplu de meniu al televizorului: TV + [AV] Soundbar Numele de serie (HDMI)

OBSERVAȚII

• Poate funcționa conform codecului acceptat de televizor.
• Această funcție este acceptată doar când este conectat cablul HDMI sau cablul optic (nu este furnizat).
• Mesajul afișat poate fi diferit în funcție de modelul televizorului.
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.

Metoda 3. Conectarea prin Bluetooth

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzica stereo, fără cabluri.

• Nu puteți conecta mai multe televizoare simultan.

Conectarea inițială

1. Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU) a. Apăsați butonul (Sursa) de pe panoul superior și apoi selectați "BT".

"BT" devine "BT PAIRING" în câteva secunde în mod automat sau devine "BT READY" dacă există o înregistrare de conectare.

b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul (Sursa) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)
2. Selectați "Soundbar Q6C-Series (Bluetooth)" din lista afișată pe ecranul televizorului.

Vi se indică sistemul Soundbar disponibil pentru "Need Pairing" sau "Paired" din lista de dispozitive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

• Când televizorul este conectat, [Nume TV] → "BT" apare pe afișajul frontal al unității Soundbar.
• Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.
• După ce conectați Soundbarul la televizor prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "Soundbar Q6C-Series(Bluetooth)") apare în listă, acesta trebuie șters.
• Apoi repetați pașii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă sau comutați la orice mod, în afară de "BT".

• Deconectarea necesită o anumită perioadă de timp, deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe "BT READY". (Glisați Pornire→ Oprire)

Care este diferența dintre BT READY și BT PAIRING?

• BT READY: În acest mod, puteți reconecta televizorul sau dispozitivul mobil conectat anterior.
• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul PAIR pe telecomandă sau apăsați și țineți apăsat butonul (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul "BT".)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 m pentru a-l conecta prin comunicare Bluetooth.
• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se oprește automat după 18 minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situații:
• Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
• Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar.
• Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.
• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

06 CONECTAREA LA UN DISPOZITIV EXTERN

Metoda 1. Realizarea unei conexiuni prin cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos®/DTS:X)

Lista de verificare înainte de conectare

• Dacă opțiunile ieșirii audio includ Audio secundar, asigurați-vă că Audio secundar este setat la Oprit.
• Verificați dacă această conexiune este compatibilă cu conținutul Dolby Atmos®/DTS:X.

1. Conectați un cablu HDMI de la portul HDMI din partea de jos a dispozitivului Soundbar la portul HDMI OUT al dispozitivului digital.
2. Conectați un cablu HDMI de la portul HDMI TO TV (eARC/ARC) din partea de jos a dispozitivului Soundbar la portul HDMI IN (eARC) al televizorului.
3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, apoi selectați "HDMI".
4. Modul "HDMI" selectat este afișat pe panoul de afișare al sistemului Soundbar și este redat sunetul.

OBSERVAȚII

• Atunci când utilizați Dolby Atmos®/DTS:X: Dacă sursa de intrare este Dolby Atmos®/DTS:X, consultați "Specificațiile de ieșire pentru diferite moduri de efecte de sunet" de la pagina 13.
• Atunci când Dolby Atmos® este activat, apare "DOLBY ATMOS" pe ecranul frontal.
• Atunci când DTS:X este activat, pe afișajul frontal va apărea "DTS:X".
• Configurarea Dolby Atmos®/DTS:X pe playerul BD sau pe alt dispozitiv.

Deschideți opțiunile pentru ieșirea audio din meniul de setări al playerului BD sau al unui alt dispozitiv și asigurați-vă că este selectată opțiunea "Fără codificare" pentru Bitstream. De exemplu, pe un player BD Samsung, accesați Meniul Acasă → Sunet → Ieșire digitală și apoi selectați Bitstream (neprocesat).

• Cu ajutorul caracteristicii HDMI Pass-Through, dispozitivul Soundbar redă sunetul de la sursă prin propriile difuzoare și trimite semnalul video nealterat către un televizor, prin intermediul unui al doilea cablu HDMI.

Specificație semnale UHD acceptate (3840 x 2160p)

Rată de cadre (cps)	Adâncime culoare	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
< 60	8 biți	O	O	O	O
	10 biți	-	-	O	O
	12 biți	-	-	O	O
120	8 biți	-	-	-	-
	10 biți	-	-	-	-

• Specificația acceptată poate varia în funcție de dispozitivul extern conectat sau de condițiile de utilizare.

Metoda 2. Realizarea unei conexiuni prin cablu optic

1. Conectați portul DIGITAL AUDIO IN (OPTICAL) al dispozitivului Soundbar și portul OPTICAL OUT al dispozitivului extern cu un cablu optic (nu este furnizat), așa cum este indicat în figură.
2. Selectați modul „D.IN” apăsând butonul (Sursă) de pe panoul superior sau de pe telecomandă.
3. Sunetul dispozitivului extern este redat prin Soundbar.

07 CONECTAREA UNEI UNITĂȚI USB

Puteți reda fișierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar.

1. Conectați unitatea USB la portul USB din partea de jos a produsului.
2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, apoi selectați „USB”.
3. Redați fișierele muzicale de pe unitatea USB prin intermediul sistemului Soundbar.
4. Sistemul Soundbar se oprește automat (Auto Power Down) dacă nu există semnal audio pe unitatea USB sau dacă unitatea USB nu este conectată în maximum 18 minute.

Listă de compatibilitate

Extensie	Codec	Rată de eşantionare	Rată de biti
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	intre 32DMI 320 kbps
	MPEG1 Layer3	32 kHz ~ 48 kHz	intre 32DMI 320 kbps
	MPEG2 Layer3	16 kHz ~ 24 kHz	intre 8DMI 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	intre 8DMI 160 kbps
*.wma	WMA7/8/9 (doar audio)	32 kHz ~ 48 kHz	intre 32DMI 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	intre 45DMI 500 kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 doar audio)	32 kHz ~ 48 kHz	intre 32DMI 320 kbps
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	intre 1024DMI 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	intre 162DMI 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	intre 1024DMI 9216 kbps

• Dacă există prea multe foldere (aproximativ 200) și fișiere (aproximativ 2.000) stocate pe unitatea USB, accesarea și redarea fișierelor prin dispozitivul Soundbar pot dura mai mult.
• Sistemele de fișiere acceptate pentru unitatea USB: FAT16, FAT32, NTFS

08 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.
• Conexiunea este limitată la un televizor sau la două dispozitive Bluetooth în același timp.

Dispozitiv cu Bluetooth

SAU

Conectarea inițială

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 m.
• Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU) a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați "BT".

"BT" devine "BT PAIRING" în câteva secunde în mod automat sau devine "BT READY" dacă există o înregistrare de conectare.

b. Atunci când apare "BT READY", apăsați și țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a afișa "BT PAIRING".

1. Selectați din listă "[AV]Samsung Soundbar Q6C-Series".
2. Când sistemul Soundbar este conectat la dispozitivul mobil, [Nume dispozitiv mobil] → "BT" apare pe afișajul din față.
3. Puteți asculta muzică pe dispozitivul Bluetooth conectat prin sistemul Soundbar.
4. După ce conectați bara de sunet la dispozitivul mobil prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Dacă dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, "[AV]Samsung Soundbar Q6C-Series") în lista de difuzoare a dispozitivului mobil, ștergeți-l.
• Apoi repetați pașii de la 1 la 2.

Care este diferența dintre BT READY și BT PAIRING?

• BT READY: În acest mod, puteți reconecta televizorul sau dispozitivul mobil conectat anterior.
• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul PAIR de pe telecomandă sau apăsați și țineți apăsat butonul (Sursă) din partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul "BT".)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 m pentru a-l conecta prin comunicare Bluetooth.
• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se oprește automat după 18 minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situații:
• Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
• Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar.
• Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.
• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.
• Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).
• Conectați numai la dispozitive Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).
• După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV]Samsung Soundbar Q6C-Series" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".
• Disponibil numai dacă sistemul Soundbar apare în lista de dispozitive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)
• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afișat "BT READY".
• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.
• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.
• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.
• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții:
• Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar.
• În colțuri sau atunci când există un obstacol în apropiere, cum ar fi un perete sau un perete despărțitor, unde se pot produce fluctuații de alimentare.
• Atunci când este expus la interferențe radio de la alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.
• Obstacolele precum ușile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.
• Rețineți că sistemul dvs. Soundbar nu poate fi asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Funcția Bluetooth Power pornită (SOUND MODE)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar, iar funcția Bluetooth Power pornită este activă și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Țineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.
2. "ON-BLUETOOTH POWER" apare pe afișajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu excepția "BT".

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Conexiunea Bluetooth multiplă

Sistemul Soundbar poate fi conectat la 2 dispozitive Bluetooth în același timp.

1. Conectați soundbar-ul la maximum două dispozitive Bluetooth. (Consultați pagina 28)
2. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.
3. Dacă se redă muzică de pe dispozitivul Bluetooth "B" în timp ce se redă de pe dispozitivul "A", muzica începe să fie redată pe dispozitivul "B", iar redarea de pe dispozitivul "A" este oprită/întreruptă automat.
4. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate fi decalat.

OBSERVAȚII

Dispozitivul poate fi comutat printr-o notificare sau o alarmă pe unele dispozitive. - Unele dispozitive nu acceptă conexiunea multiplă Bluetooth. Modul "BT PAIRING" se oprește când nu este asociat niciun dispozitiv în decurs de 3 minute. - În anumite aplicații, comutarea dispozitivelor poate dura aproximativ 7 secunde. - Dacă încercați să conectați un al 3-lea dispozitiv Bluetooth, automat va fi deconectat dispozitivul A sau B.

(Un dispozitiv care nu redă muzică în momentul respectiv va fi deconectat.)

• Doar un televizor Samsung sau 2 dispozitive Bluetooth pot fi conectate în același timp.
• Sistemul Soundbar va fi deconectat de la dispozitivele Bluetooth, atunci când primește o solicitare de conectare de la un televizor Samsung.

Utilizarea funcției Tap Sound

Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre cum poate fi pornită funcția, consultați "Activați funcția Tap Sound" mai jos.
3. Atingeți Soundbar-ul cu dispozitivul mobil. Selectați "Porniți acum" din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și Soundbar-ul prin intermediul Bluetooth.
4. Redați conținut audio de pe dispozitivul mobil prin Soundbar.
5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.
6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicației.

Activați funcția Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectați (≡ → Ⓞ) în ecranul aplicației SmartThings afișat pe dispozitivul mobil.
3. Setați "Tap View, Tap Sound" la Pornit pentru a permite funcției să funcționeze când dispozitivul mobil este apropiat de Soundbar.

OBSERVAȚII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

09 INSTALAREA SUPORTULUI DE PERETE

Precauții la instalare

• Instalați numai pe un perete vertical.
• Evitați temperaturi sau umiditate ridicate la locul de instalare.
• Verificați duritatea peretelui și dacă acesta este suficient de dur pentru a susține greutatea sistemului. În caz contrar, întăriți-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montaj în grinzi.
• Achiziționați șuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

Diametre: M5 Lungime: 35 mm sau mai mult recomandat.

• Conectați cablurile întrate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.
• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghidaj de montare pe perete

X2

X2

(M4 x L10)

Șurub suport

Șurub

Suport de fixare pe perete

1. Plasați Ghidajul de montare pe perete pe suprafața peretelui.
2. Ghidajul de montare pe perete trebuie să fie în poziție orizontală perfectă.
3. Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

5 cm sau mai mult

1. Aliniați linia centrală a Ghidajului de montare pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidajul de montare pe perete pe perete utilizând bandă adezivă.
2. Dacă nu montați sub un televizor, plasați linia centrală în centrul zonei de instalare.

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor A-TYPE la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidajul de montare pe perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realiza o gaură în perete în dreptul fiecărui marcaj.
2. Dacă marcajele nu corespund cu pozițiile bolturilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele utilizate.
3. Împingeți un șurub (nu este furnizat) prin fiecare șurub suport, apoi înșurubați bine fiecare șurub în câte o gaură pentru șurubul de susținere.

1. Instalați cele 2 suporturi de fixare pe perete în orientarea corectă, în partea de jos a sistemului Soundbar, folosind 2 șuruburi.

Când asamblați, asigurați-vă că piesele de susținere ale suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Capătul din dreapta al sistemului Soundbar

1. Instalați sistemul Soundbar cu suporturile pentru perete, suspendând suporturile pentru perete de șuruburile de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos, pentru ca suportul de fixare pe perete să se sprijine bine pe șurubul suport.
2. Introduceți șurubul suport în partea mai lată (inferioară) a suportului de fixare pe perete, și apoi glisați suportul de fixare pe perete în jos pentru ca suportul de fixare pe perete să se sprijine bine pe șurubul suport.

10 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI

Plasați soundbar-ul pe un suport de televizor.

Așa cum este prezentat în imagine, aliniați centrul soundbar-ului cu centrul televizorului, apoi plasați cu atenție soundbar-ul pe suportul de televizor.

Pentru o calitate optimă a sunetului, poziționați soundbar-ul în fața televizorului, la o distanță de cel puțin 3 cm de acesta.

OBSERVAȚII

• Asigurați-vă că soundbar-ul este amplasat pe o suprafață plană și solidă.
• Un spațiu insuficient față de televizor poate cauza probleme de natură acustică.

11 ACTUALIZARE SOFTWARE

Samsung ar putea oferi în viitor actualizări pentru firmware-ul soundbar-ului.

Port USB

Dacă este disponibilă o actualizare, puteți actualiza firmware-ul conectând unitatea USB pe care este stocată actualizarea, la portul USB de pe soundbar.

Actualizare USB

După finalizarea actualizării, se păstrează toate setările personalizate ale utilizatorului.

1. Conectați o unitate USB la portul USB de pe computer. Important: asigurați-vă că pe unitatea USB nu există fișiere audio. Din această cauză, actualizarea firmware-ului poate să nu reușească.
2. Accesați site-ul web (www.samsung.com) → căutați numele modelului din opțiunea de meniu asistență clienți.
3. Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.
4. Descărcați fișierul de upgrade (de tip USB).
5. Dezarhivați fișierul de actualizare descărcat și copiați fișierul *.bin în directorul rădăcină al unității USB.
6. Opriți sistemul Soundbar și conectați unitatea USB care conține actualizarea firmware la portul USB al sistemului Soundbar.
7. Porniți dispozitivul Soundbar și apăsați butonul (Sursă) pentru a selecta sursa USB. Se va afișa "UPGR". Acest proces poate dura până la 3 minute.

• Procesul de actualizare a firmware-ului este afișat în secvența UPGR → B--->DONE → BYE, putându-se afișa B sau H, în funcție de versiunea care se actualizează.

OBSERVAȚII

• La finalizarea actualizării, sistemul Soundbar repornește automat.
• Acest produs are o funcție DUAL BOOT. Dacă actualizarea firmware-ului nu reușește, puteți actualiza firmware-ul din nou.
• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.
• Dacă actualizarea nu începe, reconectați cablul de alimentare al Soundbar-ului.
• După instalarea celei mai recente versiuni, nu se efectuează nicio actualizare.
• În funcție de tipul de USB, este posibil ca actualizarea să nu fie acceptată.
• În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 16.
• Dacă actualizarea software nu reușește, verificați dacă unitatea USB nu este defectă.
• Utilizatorii Mac OS trebuie să utilizeze formatul MS-DOS (FAT) pentru unitatea USB.

Resetare

Partea superioară a sistemului Soundbar

Cu sistemul Soundbar pornit, apăsați simultan butoanele + (Volum) de pe carcasa

dispozitivului timp de cel puțin 5 secunde. Pe afișaj apare mesajul "INIT OK", apoi dispozitivul Soundbar este resetat.

ATENȚIE

• Toate setările dispozitivului Soundbar sunt resetate.

Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.

12 DEPANARE

Înainte de a solicita service, verificați următoarele.

Dispozitivul Soundbar nu pornește.

→ Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

→ După ce scoateți cablul de alimentare, introduceți-l din nou. → Deconectați și conectați din nou cablul de alimentare la dispozitivul extern și reîncercați. → Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 7.)

Dacă telecomanda nu funcționează.

→ Îndreptați telecomanda direct către dispozitivul Soundbar. → Înlocuiți bateriile cu unele noi.

Dispozitivul Soundbar nu redă niciun sunet.

→ Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul. → Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern. → Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Selectare Soundbar) → Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați-l din nou. → Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea. → Inițializați produsul și reîncercați. (Consultați pagina 37.)

Subwooferul nu redă niciun sunet.

→ Verificați dacă indicatorul LED din spatele subwooferului este albastru. Reconectați sistemul Soundbar și subwooferul dacă indicatorul se aprinde intermitent în albastru sau a devenit roșu. (Consultați pagina 16.) Vă puteți confrunta cu o problemă dacă există un obstacol între Soundbar și subwoofer. Mai multe dispozitive într-o zonă ferită de obstacole. → Alte dispozitive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Țineți-le departe de astfel de dispozitive. → Scoateți și reconectați ștecherul.

În cazul în care sunetul de la subwoofer prezintă perturbații, întârzieri sau zgomot.

Dacă există obiecte amplasate între dispozitivul Soundbar și difuzorul subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte. → Dacă subwooferul se află departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri ale sunetului. Amplasați-l în apropierea dispozitivului Soundbar. → Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță de dispozitivele care pot cauza interferență radio. (De ex., router wireless) Modificați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu fir.

Volumul subwooferului este prea mic.

→ Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 12.) → Apropiați-vă mai mult de boxa subwooferului.

În cazul în care televizorul nu este conectat prin HDMI TO TV (eARC/ARC).

Verificați dacă cablul HDMI este conectat corect la terminalul eARC. (Consultați pagina 19.) → Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar. → Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC din meniul televizorului. (Televizor Samsung: Start (H) → Meniu → Setări (G) → Toate setările (G) → Conexiune → Manager dispozitive externe → Anynet+ (HDMI-CEC) ACTIVAT) Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung: Start (O) → Meniu → Setări (G) → Toate setările (G) → Sunet → Setări expert → Mod HDMI-eARC (Automat))

Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ARC).

Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau AUTO. (Televizor Samsung: Start (O) → Meniu → Setări (G) → Toate setările (G) → Sunet → Setări expert → Format ieșire audio digitală)

Dispozitivul Soundbar nu se conectează prin Bluetooth.

Când conectați un dispozitiv nou, comutați la "BT PAIRING" pentru conexiune. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Sursă) de pe unitatea principală timp de cel puțin 5 secunde.) → Dacă sistemul Soundbar este conectat la un alt dispozitiv, deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv. → Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start (O) → Meniu → Setări (G) → Toate setările (G) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth) → Conexiunea automată la televizor poate fi dezactivată. Atunci când sistemul Soundbar se află în modul "BT READY", apăsați și țineți apăsat butonul Stânga de pe telecomanda sistemului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă observați OFF-TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5 secunde pentru a schimba selecția. → Scoateți și reconectați televizorul, apoi reîncercați. → Inițializați produsul și reîncercați. (Consultați pagina 37.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

→ Unele dispozitive, de exemplu, cuptoare cu microunde, routere wireless etc., pot provoca interferențe dacă se află prea aproape de dispozitivul Soundbar. → Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar. Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metalic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Conexiunea multiplă Bluetooth nu funcționează.

Când televizorul este conectat la dispozitivul Soundbar, conexiunea multiplă Bluetooth poate să nu funcționeze. Deconectați dispozitivul Soundbar de la televizor și încercați din nou. → Verificați dacă setarea Conexiune multiplă Bluetooth este activă. (Consultați secțiunea Dispozitivul Soundbar nu se conectează prin Bluetooth.). → Deconectați dispozitivul care redă sunet în prezent, asociați-l cu dispozitivul pe care doriți să-l conectați și conectați din nou dispozitivul anterior. Dacă sunetul nu se aude nici după conectarea corectă, consultați secțiunea Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

Dispozitivul Soundbar nu pornește automat odată cu televizorul.

Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

13 LICENȚĂ

Dolby

ATMOS

Pentru a adresa întrebări și solicitări privind sursele descrise, contactați echipa Samsung Open Source (http://opensource.samsung.com).

15 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare). (b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

• Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

16 SPECIFICAȚII ȘI SUGESTII

Specificații

Nume model	HW-Q600C
USB	5V/0,5A
Greutate	3,8 kg
Dimensiuni (L x 1 x A)	1030,0 x 57,0 x 105,0 mm
Interval temperatură de functționare	+5°C la +35°C
Interval umiditate de functționare	10 % la 75 %
AMPLIFICATOR Putere de ieșire nominală	200W (30W x 6 + 10W x 2)
Format de fișiere acceptate	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Nume subwoofer	PS-WC67B
Greutate	5,5 kg
Dimensiuni (L x 1 x A)	184,0 x 343,0 x 295,0 mm
AMPLIFICATOR Putere de ieșire nominală	160W
Consum total de energia electrică în standby (W)	2,0W
Bluetooth Metodă de activare a portului	Tineți apăsats butonul SOUND MODE tamp de cel puțin 5 secunde pentru adezactiva functția de Bluetooth Power.

OBSERVAȚII

Samsung Electronics Co., Ltd. își rezervă dreptul de a modifica specificațiile fără notificare. Greutatea și dimensiunile sunt aproximative.

• Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit. Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesați secțiunea Asistență și introduceți numele modelului. Acest echipament poate fi utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

- PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS

Puterea maximă a transmițătorului RF

100 mW la 2,4 GHz - 2,4835 GHz

25 mW la 5,725 GHz - 5,825 GHz

[Dispozitiv: privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separată)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deșeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separată)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să contacteze distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot duce aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesați: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe:

www.samsung.com/global/ecodesign_component
