Produkto tipas	Garso juosta
Prekės ženklas	Samsung
Modelis	HW-Q600C / HW-Q610GC
Matmenys (I x A x G)	1030,0 x 57,0 x 105,0 mm
Svoris	3,8 kg (Garso juosta), 5,5 kg (žemų dažnių garsiakalbis)
Maitinimas	Kintamosios/nuolatinės srovės adapteris (24 V, 5,5 A)
Budėjimo režimo energijos suvartojimas	2,0 W
Vardinė išėjimo galia (Garso juosta)	200 W (30 W × 6 + 10 W × 2)
Vardinė išėjimo galia (žemų dažnių garsiakalbis)	160 W
Palaikomi garso formatai	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanalų
Jungiamumas	HDMI (eARC/ARC), optinis, Bluetooth, USB (5V/0,5A)
Garso režimai	APSUPTANČIJS GARSAS, ŽAIDIMŲ PRO, PRISITAIKANTIS GARSAS, STANDARTINIS
Specialios funkcijos	Q-Symphony, Tap Sound, Balso stiprinimas, Nakties režimas, Garso sinchronizavimas
Programinės įrangos atnaujinimas	Per USB (.bin failas)
Darbinė temperatūra	Nuo +5°C iki +35°C
Darbinė drėgmė	10 % ~ 75 %
Belaidis žemų dažnių garsiakalbis	Modelis PS-WC67B, automatinis prisijungimas
Galinių garsiakalbių rinkinys (neprivalomas)	SWA-9200S (parduodamas atskirai)
Priežiūra	Valykite minkšta, sausa šluoste; venkite vandens ir tirpiklių
Sauga	Neatidarykite korpuso; atjunkite perkūnijos metu; tinkamai vėdinkite
Remontuojamumas	Vartotojas negali taisyti jokių dalių; kreipkitės į kvalifikuotą techninės priežiūros centrą

Dažnai užduodami klausimai - HW-Q600C SAMSUNG

Kaip prijungti garso juostą prie televizoriaus?

Naudokite HDMI kabelį (palaiko eARC/ARC) arba optinį kabelį. Bluetooth atveju, paspauskite PAIR mygtuką ant nuotolinio valdymo pulto ir pasirinkite Soundbar Q6C-Series televizoriaus Bluetooth nustatymuose.

Garso juosta neįsijungia, ką daryti?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie garso juostos ir sieninio lizdo. Jei problema išlieka, atjunkite ir vėl prijunkite maitinimą.

Kaip nustatyti žemų dažnių garsiakalbio garsumą?

Naudokite WOOFER mygtuką ant nuotolinio valdymo pulto, kad nustatytumėte lygį nuo -12 iki +6. Pagal nutylėjimą jis yra 0.

Ką daryti, jei garsas nesinchronizuotas su vaizdu?

Paspauskite Garso valdymo mygtuką, kad pasirinktumėte SYNC, tada reguliuokite garso delsą nuo 0 iki 300 milisekundžių rodyklių mygtukais. Šis nustatymas nepasiekiamas USB ar BT režimu.

Ar galiu prijungti USB atmintinę?

Taip, prijunkite USB atmintinę prie USB prievado (5V/0,5A), esančio po juosta, tada pasirinkite USB šaltinį. Juosta atkuria MP3, WMA, OGG, AAC, WAV, FLAC, AIFF failus.

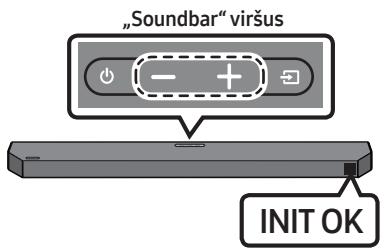

Kaip atkurti garso juostos gamyklinius nustatymus?

Įjunkite juostą, tada vienu metu paspauskite ir laikykite nuspaudus - ir + (garsumas) mygtukus ant korpuso mažiausiai 5 sekundes. Ekrane rodomas INIT OK ir visi nustatymai grįžta į gamyklinius.

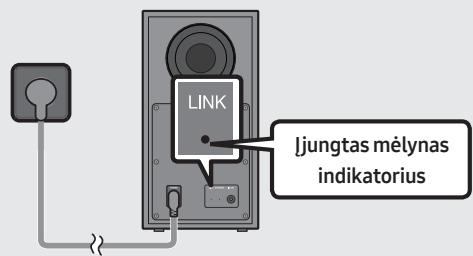

Žemų dažnių garsiakalbis neskleidžia garso, ką patikrinti?

Įsitikinkite, kad LED indikatorius galinėje garsiakalbio dalyje yra nuolat mėlynas. Jei jis mirksi arba yra raudonas, atlikite rankinį prisijungimą: laikykite nuspaudę ID SET mygtuką garsiakalbio gale 5 sekundes, tada aukštyn rodyklės mygtuką ant nuotolinio valdymo pulto 5 sekundes.

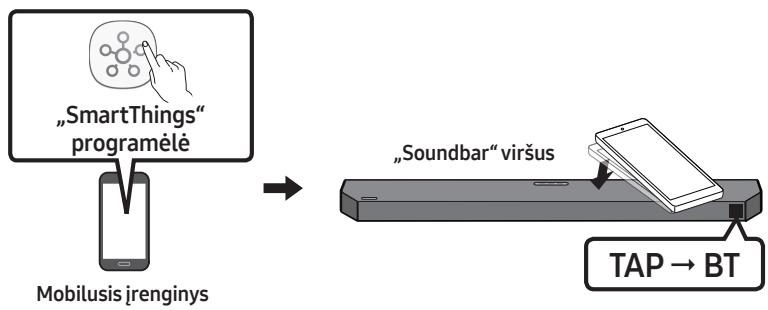

Kaip naudoti Tap Sound funkciją?

Ši funkcija pasiekiama Samsung mobiliuosiuose įrenginiuose su Android 8.1 arba naujesne versija. Įjunkite ją SmartThings programėlėje, tada tiesiog bakstelėkite garso juostą telefonu, kad transliuotumėte garsą.

Garso juosta išsijungia savaime, ar tai normalu?

Taip, automatinio išjungimo funkcija išjungia juostą po 18 minučių be garso signalo D.IN, HDMI, BT ar USB režimu. Norėdami vėl įjungti, paspauskite maitinimo mygtuką.

Ar galiu atnaujinti garso juostos programinę įrangą?

Taip, atsisiųskite atnaujinimo failą iš Samsung svetainės, nukopijuokite jį į USB atmintinę (FAT32 formatas, be muzikos failų), prijunkite prie garso juostos USB prievado, tada pasirinkite USB šaltinį. Procesas rodomas: UPGR ➔ B ➔ DONE ➔ BYE.

NAUDOJIMO INSTRUKCIJA HW-Q600C SAMSUNG

Effect		Vstup	Vystup
			Len so subwooferom	So subwooferom a bezdròtovou suopravou zadných reproduktorov
SOUND MODE	SURROUND SOUND	2.0 k.	3.1.2 k.	5.1.2 k.
		5.1 k.	3.1.2 k.	5.1.2 k.
		Dolby Atmos®, DTS:X	3.1.2 k.	5.1.2 k.
	GAME PRO	2.0 k.	3.1.2 k.	5.1.2 k.
		5.1 k.	3.1.2 k.	5.1.2 k.
		Dolby Atmos®, DTS:X	3.1.2 k.	5.1.2 k.
	ADAPTIVE SOUND	2.0 k.	3.1.2 k.	5.1.2 k.
		5.1 k.	3.1.2 k.	5.1.2 k.
		Dolby Atmos®, DTS:X	3.1.2 k.	5.1.2 k.
	STANDARD	2.0 k.	2.1 k.	2.1 k.
		5.1 k.	3.1 k.	5.1 k.
		Dolby Atmos®, DTS:X	3.1.2 k.	5.1.2 k.

Bluetooth ryšiai neveikia.

(Taikoma šalims, kuriose naudojamos atskiros surinkimo sistemos.)

(Taikoma šalims, kuriose naudojamos atskiros surinkimo sistemos.)

4	DÉMESIO ELEKTROS SMÜGIO PAVOJUS, NEATIDARYKITE	!
4	Šis simbolis nurodo, kad viduje teka auksha jtampa. Liestis su bet kokiomis vidinémis gaminio dalimis yra pavojinga.
!	Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimäir technine priežūră.
	Tai yra II klasés prietaisas. Šis simbolis rodo, kad prietaiso nebútna jžeminti j saugú jžeminimo tinkla. Jei šio simbolio néra ant gaminio su maitinimo laidu, gaminj BUTCINA prijungti prie patikimo apsauginio jžeminimo.
	Kintamosios srovës jtampa. Šis simbolis nurodo, kad viduje teka aukštoji jtampa, jos vertè nurodyta prie AC simbolio.
=	Pastoviosios srovës jtampa. Šis simbolis nurodo, kad viduje teka aukštoji jtampa, jos vertè nurodyta prie DC simbolio.
Δi	Démesio. Vadovaukitës naudojimo instrukcjomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcjomis, susijusiomis su sauga.

ĮSPĖJIMAS

• Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DĖMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE Į PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.
• Įrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginį įžeminimo jungtį.
• Norint atjungti įrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištukas turi būti lengvai naudojamas.
• Saugokite, kad ant įrenginio neužlašėtų arba neužtikštų skysčio. Nedėkite ant įrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami šį įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONĖS

1. Įsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant apatinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7-10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginį ilgą laiką nenaudoti.
2. Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.
3. Saugokite įrenginį nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti įrenginys ir sutrikti jo veikimas.
4. Saugokite gaminį nuo drėgmės (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.
5. Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų į ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų.

DĖMESIO: Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

TURINYS

01 Komponentų patikrinimas 6 02 Gaminio apžvalga 7

Priekinis/viršutinis „Soundbar“ skydelis Apatinis „Soundbar“ skydelis 8

03 Nuotolinio valdymo pulto naudojimas 9

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos) 9 Kaip naudotis nuotolinio valdymo pultu 9 Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją) 13 Skirtingų režimų garso efektų išvesties techniniai duomenys 13 „Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu 14

04 „Soundbar“ prijungimas 15

Elektros šaltinio prijungimas 15 „Samsung“ belaidžių galinių garsiakalbių rinkinio prijungimas prie „Soundbar“ 18

05 Prisijungimas prie televizoriaus 19

1 būdas. Prijungimas naudojant HDMI 19 2 būdas. Prijungimas naudojant optinį kabelį 21 3 būdas. Prijungimas per „Bluetooth“ 23

06 Išorinio įrenginio prijungimas 25

1 būdas. Prijungimas naudojant HDMI kabelį (gebantį atkurti ir dekoduoti „Dolby Atmos“/„DTS:X“) 25 2 būdas. Prijungimas naudojant optinį kabelį 26

07 Kaip prijungti USB laikmeną 27 08 Mobiliojo įrenginio prijungimas 28

Prijungimas per „Bluetooth“ 28 „Tap Sound“ funkcijos naudojimas 32

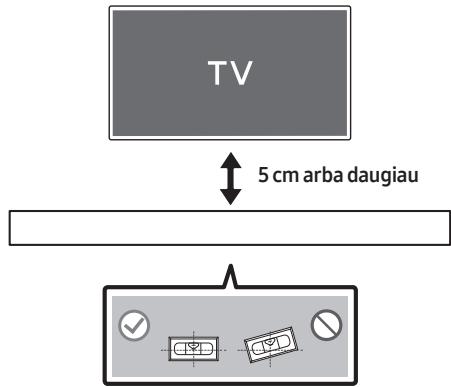

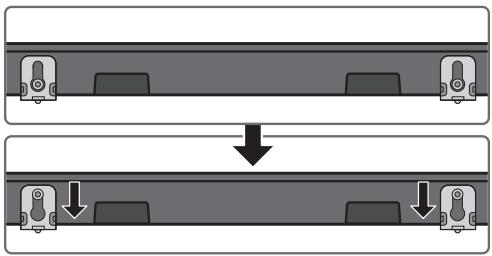

09 Sienos laikiklio montavimas 33

Su įrengimu susijusios atsargumo priemonės 33 Tvirtinimo prie sienos komponentai 33

10 „Soundbar“ įrengimas priešais televizorių 35 11 Programinės įrangos naujinimas 36

Naujinimas naudojant USB 36 Nustatymas iš naujo 37

12 Trikčių šalinimas 38 13 Licencija 40 14 Atvirosios programinės įrangos licencijos pranešimas 41 15 Svarbi pastaba apie techninę priežiūrą 41 16 Techniniai duomenys ir vadovas 42

Specifikacijos 42

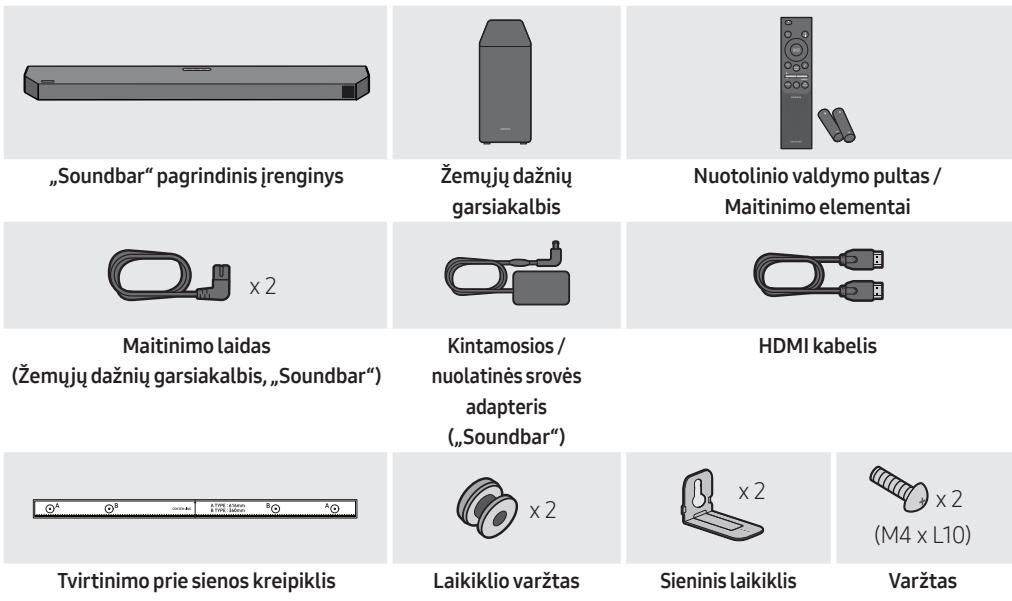

01 KOMPONENTŲ PATIKRINIMAS

• Daugiau informacijos apie energijos suvartojimą žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)
• Norėdami įsigyti papildomų komponentų ar laidų, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centrą.
• Jei reikia daugiau informacijos apie sieninį laikiklį, žr. 33 psl.
• Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.

02 GAMINIO APŽVALGA

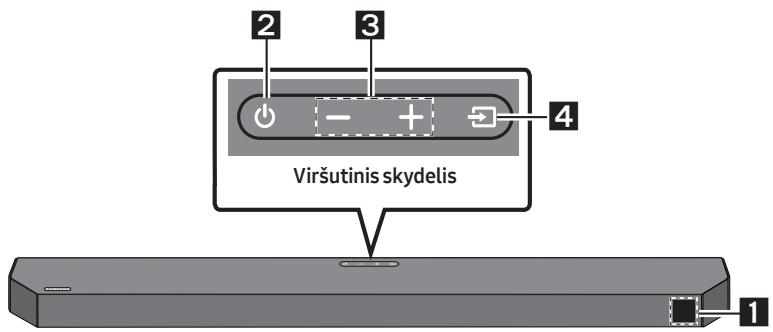

Priekinis / viršutinis „Soundbar“ skydelis

1	Ekranas Rodoma gaminio būsena ir dabartinis režimas.
2	(Maitinimo) mygtukas Jungiamas arba išjungiamas maitinimas. • Funkcija „Auto Power Down" Jrenginys automatistkai išjungiamas toliau nurodytais atvejais. - D.IN / HDMI / BT / USB režimas: jei garso signalo nera 18 minutes.
3	-(Garsumo) mygtukas Reguliuojamas garsumas. • Reguliuojant garsumo lygis rodomas „Soundbar" priekiniame ekrane.
4	(Saltinio) mygtukas Pasirenkamas šaltinio jvesties režimas.
	Ivesties režimas	Ekranas
	Optinès	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatis konvertavimas)
		D.IN → TV ARC (Automatis konvertavimas)
	HDMI	HDMI
	BLUETOOTH režimas	BT
	USB režimas	USB

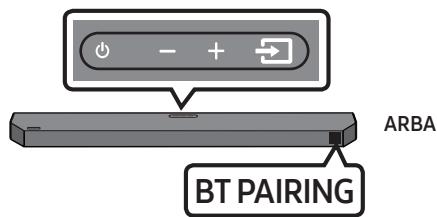

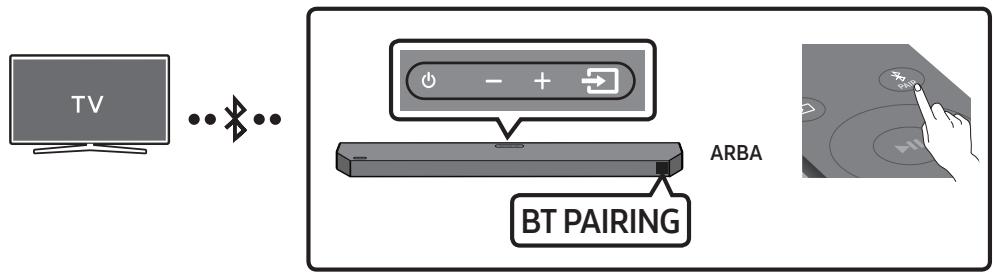

	• Jei norite jjungti režima BT PAIRING, šaltinj perjunkite j režima BT, tada paspauskite ir ilgiau nei 5 sek. palaikykite (Saltinio) mygtuka.

• režimas palaikomas, kai televizoriaus nustatymuose įjungiama funkcija eARC.
• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4-6 sek.
• Kai įjungsite įrenginį, praeis maždaug 4-5 sek., kol bus pradėtas atkurti garsas.
• Jei televizorius ir „Soundbar“ skleidžia garsus, eikite į televizoriaus garso meniu Nustatymai ir pakeiskite televizoriaus garsiakalbį į Išor. garsiakalbis.

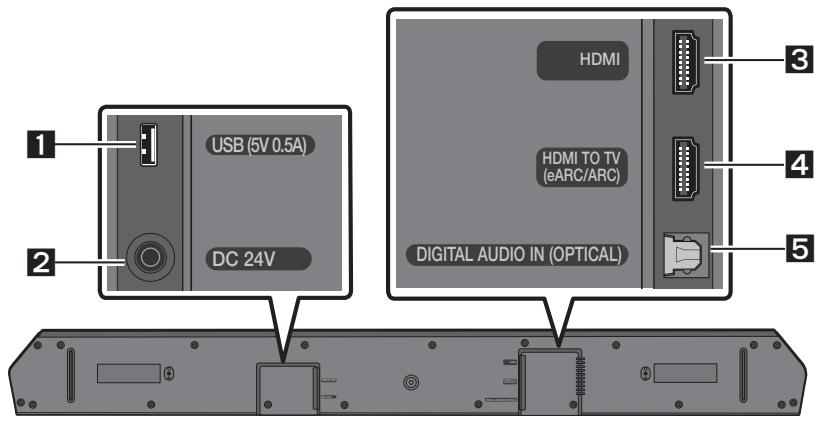

Apatinis „Soundbar“ skydelis

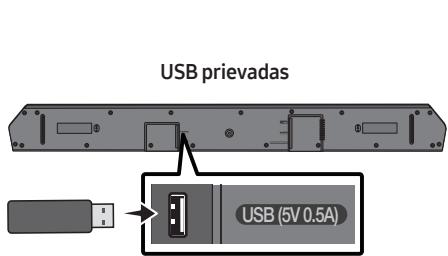

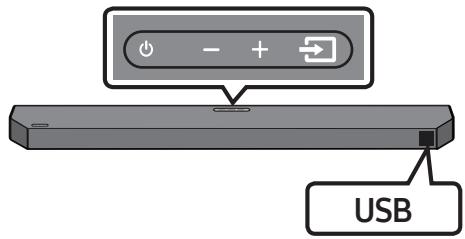

1	USB (5V 0.5A) Šioje vietoje prijunkite USB laikmenă, kad joje saugomus muzikos failus galétumète leisti per „Soundbar“. (Žr. 27 psl.)
2	DC 24V (Maitinimo šaltinio ivadas) Skirta kintamosios / nuolatinès srovès adapterieiui prijungti. (Žr. 15 psl.)
3	HDMI Priiimi skaitmenio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelj. Skirta prijungti prie išorinio jrenginio HDMI išvesties. (Žr. 25 psl.)

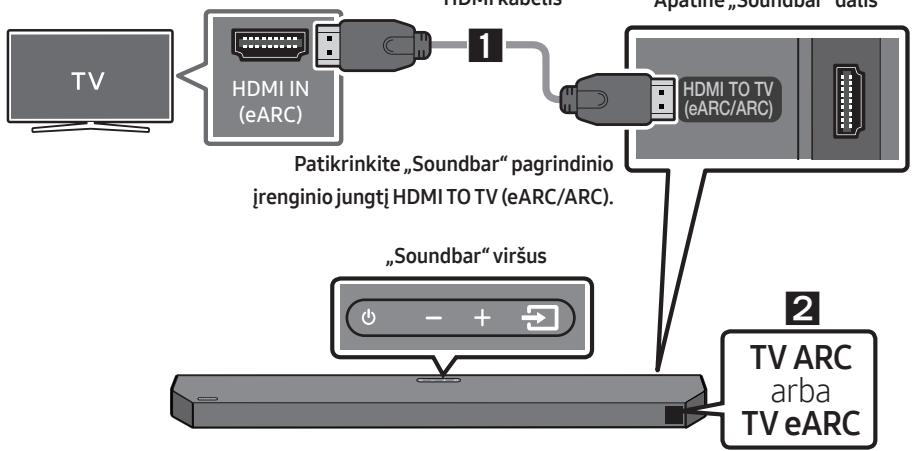

4	HDMI TO TV (eARC/ARC) Skirta prijungti prie HDMI IN (eARC) lizdo televizoriije. (Žr. 19 psl.)

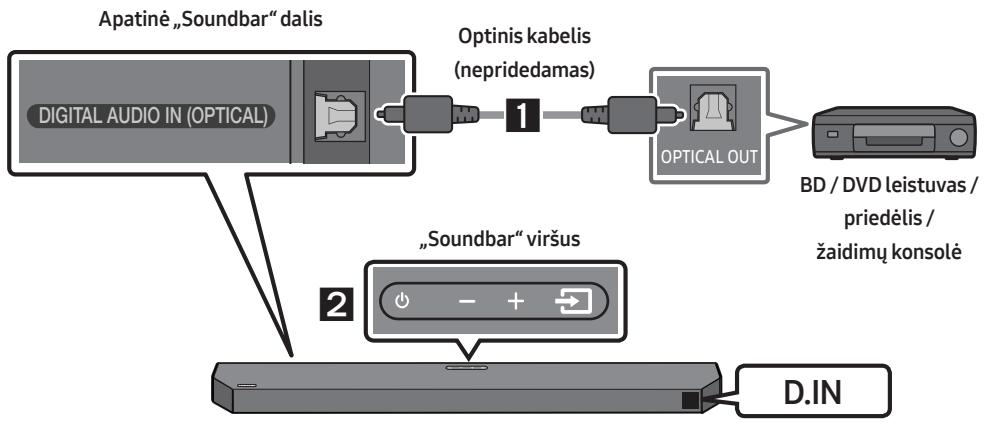

5	DIGITAL AUDIO IN (OPTICAL) Skirta prijungti prie išorinio jrenginio skaitmeniès (optimès) išvesties. (Žr. 26 psl.)

• Norėdami išjungti kintamosios arba nuolatinės srovės maitinimo adapterio maitinimo laidą iš sieninio elektros lizdo, ištraukite kištuką. Netraukite už laido.
• Nejunkite šio įrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos)

Pastumkite galinį dangtelį rodyklės kryptimi, kol jis visiškai nusiims. 2 AAA baterijas (1,5 V) įdėkite teisingai pasirinkdami poliškumo kryptį. Pastumkite galinį dangtelį atgal į vietą.

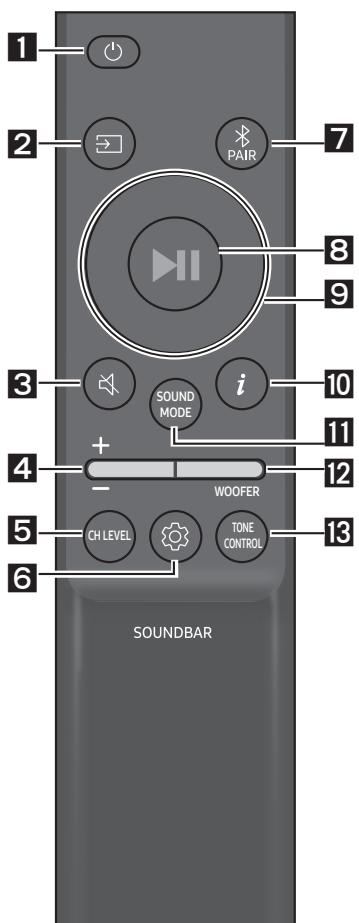

Kaip naudotis nuotolinio valdymo pultu

1	Maitinimas	Jungia ir išjungia „Soundbar“ garsiakalbj.
2	Šaltinio	Paspauskite norédami pasirinkti prie „Soundbar“ prijungtă šaltinj.
3	Nutildymas	Jei norite nutildyi garsă, paspauskite mygtukă (Nutildymas). Paspaude ji dar kartă, garsă ijungsite.
4	+Garsumo	Paspaude mygtuka akstyn arba Žemyn pakoreguosite garsuma. • Nutildymas Jei norite nutildyi garsă, paspauskite mygtuka Garsumo. Paspaude ji dar kartă, garsă ijungsite.

5	CH LEVEL CH LEVEL	Paspaude mygtuka galite reguluioti kiekvieno garsiakalbio garsuma. · Paspauskite mygtuka ir pasirinkite CENTER LEVEL arba TOP LEVEL ir tada sureguluokite garsumo lygi nuo -6 iki +6 mygtukais Aukstyn / Žemn. · Prijungus galinius garsiakalbius (parduodamus atskirai), galima nustatyti REAR LEVEL. Mygtukais Aukstyn / Žemn sureguluokite REAR LEVEL garsumo lygi nuo -6 iki +6.
6	Garso valdymas	Paspaude mygtuka galite nustatygi garso funkcija. Pageidaujamus nustatymus galima reguluioti naudojant mygtukus Aukstyn / Žemn. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Šiu režimu lengviau išgirsti sakytinius dialogus filmmuose ir tevizijos laidose. - NIGHT MODE ON/OFF Šis režimas optimizuotas norint televizorių Žiūrëti naktj nustatymus pritaikius taip, kad garsas būtu pritildytas, bet dialogai išliktų aiškūs. - SYNC Jei vaizdas televizoriuje ir „Soundbar" garsas néra sinchronizuoti, paspauskite mygtuka (Garso valdymas) ir pasirinkite SYNC, tad garso delsą nustaty kite tarp 0~300 ms naudodami mygtukus Aukstyn / Žemn. (Nepasiekama nudojant USB arba BT režim.)
		- VIRTUAL ON/OFF Funkcija „Dolby Virtual" galima ON/OFF. · VOICE ENHANCE, NIGHT MODE ir VIRTUAL garso funkcija galima ON/OFF mygtukais Aukstyn / Žemn. (Funkcija VIRTUAL nepasiekama režimu USB arba BT.) · Paspauskite ir maždaug 5 sek. laikykite nuspadę mygtuka (Garso valdymas), jei norite reguluioti kiekvienos dažnio juostos garsa. Nudojant Kairén / Dešinén mygtukus galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, ir 10 kHz juostas ir nustatyti kiekvienos iš jų nuostatų nuo -6 iki +6 (naudojant Aukstyn / Žemn mygtukus). (Jsitikinkite, kad garso režimas nustatyas kaip STANDARD.)
7	PAIR Bluetooth PAIR	„Soundbar“ jrenginyje junksite „Bluetooth" susiejimo režima. Paspauskite mygtuka PAIR ir palaukite, kol ekrane BT PAIRING bus prisijungta prie naujo „Bluetooth" jrenginio.
8	Leisti/ Pristabdyti	Paspaudami mygtuka galite leisti arba pristabdyti muzika.
9	Aukštyn / Žemyn / Kairën / Dešinën	Paspaude pažymêtes sritis pasirinkite Aukštyn / Žemyn / Kairën / Dešinën.
		Paspaude mygtuka Aukštyn / Žemyn / Kairën / Dešinën pasirinkite arba nustatykite funkcijas.
		• Kartojimas Jei veikiant USB režimui norite naudoti kartojimo funkcjä, paspauskite mygtuka Aukštyn.
		• Muzikos perjungimas Jei norite pasirinkti kită muzikos failă, paspauskite mygtuka Dešinën. Jei norite pasirinkti kită muzikos failă, paspauskite mygtuka Kairën.
		• ID SET Paspauskite ir 5 sek. palaikykite nuspasta mygtuka Aukštyn, kad būtų atliktas ID SET (jungiantis prie belaidžio Žemu dažnių garsiakalbio arba belaidžiu galinių garsiakalbių).
10	i Informacija	Paspauskite, kad būtų rodoma informacija apie aktyvių Funkcjä arba prieinamų kodeka.
11	SOUND MODE	Paspaude mygtuka galite pasirinkti norimų garso režimų.
		SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD
		- SURROUND SOUND Sukuriamas platosnis nei standartinis laukas.
		- GAME PRO Sukuriamas stereoskopinio garso efektas, kad galètumète pasinerti i Žaidimuų pasaulj.
		- ADAPTIVE SOUND Realiuoju laiku analizuojamas turinys ir pagal turinio charakteristikas automatistiškai sukuriamas optimalus garso laukas.
		- STANDARD Atkuriamas originalus garsas.
		• DRC (Dynamic Range Control) Leidžia pritaikyt dinaminio diapazono valdymą „Dolby Digital" takeliams. Norëdami jjungti ar išjungti dinaminio diapazono valdymą (angl. Dynamic Range Control, DRC), paspauskite ir ilgiaiu nei 5 sekundes palaikykite mygtuka SOUND MODE, kai „Soundbar" bus išjungtas. Jungus DRC, stiprus garsassumažinamas. (Garsas gali būti iškraipytas.)
		• Bluetooth Power Ši funkcjja automatistiškai jjungia „Soundbar" garsiakalbj, kai gauna ryšio užklausų iš anksčiau prijungto televizoriaus arba „Bluetooth" jrenginio. Šis nustatymas pagal numatytuosius nustatymus yra jjungtas.
		- Paspauskite ir palaikykite mygtukā SOUND MODE ilgiaiu nei 5 sekundes, kad išjungtumète „Bluetooth Power" Funkcjä.
12	WOOFER WOOFER (ŽEMI DAŽNIAI) LYGIO	Paspauskite mygtuka aukstyn arba Žemyn ir koreguokite Žemuju dažniu garsiakalbio (Žemojo dažnio) lygi iki -12 arba nuo -6 iki 6. Paspauskite mygtuka, jei norite nustatyti Žemuju dažniu garsiakalbio (Žemojo dažnio), "0" (numatyta) garsumo lygi.
13	TONE CONTROL TONE CONTROL	Paspaude mygtuka galite reguliuoti aukstu garso tonu arba Žemu dužniu garso garsuma. Paspauskite mygtuka ir pasirinkite TREBLE arba BASS ir tada sureguliukite garsumo lygi nuo -6 iki +6 mygtukais Aukstyn / Žemyn. Pakeitus Žemuju dažniu lygi atitinkamai bus pakoreguotas Žemu dužniu garsiakalbio lygis.

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją)

Paslëptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
WOOFER (Aukštin)	TV nuotolinio valdymo pultas ljungta / Išjungta (budëjimo režimas)	14 puslapis
Kairën	Televizoriaus automatinić prijungimo jjungimas/ëjungimas (parengtas BT)	24 puslapis
Aukštin	ID SET	11 puslapis
(Garso valdymas)	7 juostü EQ	10 puslapis
SOUND MODE	DRC ON/OFF (budëjimo režimas)	11 puslapis
	Bluetooth Power	11 puslapis

Skirtingų režimų garso efektų išvesties techniniai duomenys

Efektas		Ivestis	Išvestis
			Tik suŽemu dažniŋ garsiakalbiu	SuŽemu dažniŋ garsiakalbiu ir belaidžiŋ galiniŋ garsiakalbiŋ rinkiniu
SOUND MODE	SURROUND SOUND	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	GAME PRO	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	ADAPTIVE SOUND	2.0 kan	3.1.2 kan	5.1.2 kan
		5.1 kan	3.1.2 kan	5.1.2 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan
	STANDARD	2.0 kan	2.1 kan	2.1 kan
		5.1 kan	3.1 kan	5.1 kan
		Dolby Atmos®, DTS:X	3.1.2 kan	5.1.2 kan

„Samsung“ belaidis galinių garsiakalbių rinkinys įsigyjamas atskirai. Jei norite įsigyti rinkinį, kreipkitės į pardavėją, iš kurio įsigijote „Soundbar“ garsiakalbį. - Kai įvesties šaltinis yra „Dolby Atmos“, DTS:X, žemųjų dažnių garsiakalbių sistema užtikrina 3.1.2 garso kanalus, tuo tarpu žemųjų dažnių garsiakalbis ir belaidis galinių garsiakalbių komplektas užtikrina 5.1.2 garso kanalus. - Kai įjungtas režimas STANDARD, galiniai garsiakalbiai nekurs garsų 2 kanalų išvesčiai. Kad jungtumėte galinius garsiakalbius, pakeiskite efektų režimą į SURROUND SOUND.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu

„Soundbar“ garsumą reguliuokite naudodami televizoriaus nuotolinio valdymo pultą.

• Ši funkcija gali būti naudojama tik su IR spindulių nuotolinio valdymo pultais. „Bluetooth“ nuotolinio valdymo pultai (nuotolinio valdymo pultai, kuriems reikalingas susiejimas) nepalaikomi.
• Televizoriaus garsiakalbius nustatykite į Išor. garsiakalbis, kad pasinaudotumėte šia funkcija.
• Šią funkciją palaikantys gamintojai: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“
• Išjunkite „Soundbar“.
• Palaikykite paspaudę mygtuką WOOFER 5 sekundes.

Kiekvieną kartą, kai laikote paspaudę mygtuką WOOFER 5 sekundes, režimas keičiamas tokia seka: "OFF-TV REMOTE" (numatytasis režimas), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Nuotolinio valdymo pulto mygtukas	Ekranas	Büsena
5 Sec	(Numatytasis režimas) OFF-TV REMOTE	Išjungia televizoriaus nuotolinio valdymo pultă.
5 Sec	SAMSUNG-TV REMOTE	Jungia „Samsung“ televizoriaus IR spindulių nuotolinio valdymo pultă.
5 Sec	ALL-TV REMOTE	Jungia trečių šalių televizorių IR spindulių nuotolinio valdymo pultus.

04 „SOUNDBAR“ PRIJUNGIMAS

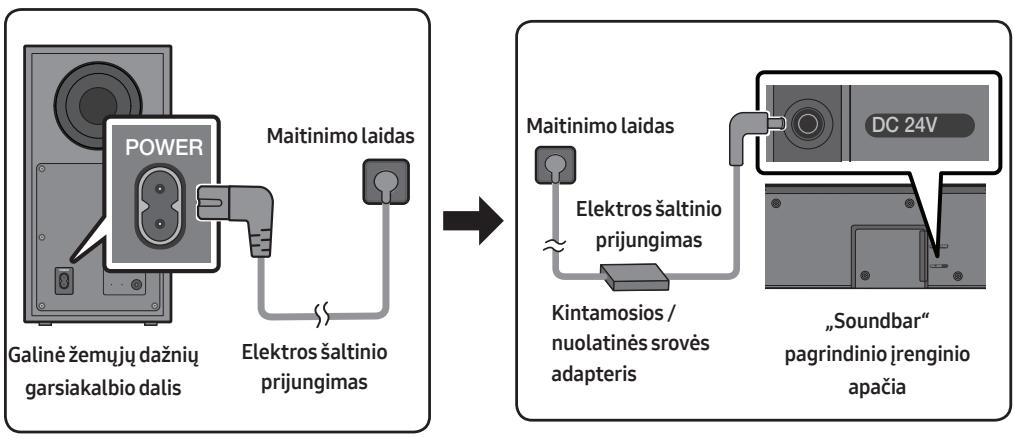

Elektros šaltinio prijungimas

Naudodamiesi maitinimo komponentais, prijunkite žemųjų dažnių garsiakalbį ir „Soundbar“ prie elektros lizdo toliau nurodyta tvarka:

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje.

(Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

1. Prijunkite maitinimo laidą prie žemųjų dažnių garsiakalbio.
2. Įkiškite maitinimo laidą į kintamosios / nuolatinės srovės adapterį. Prijunkite kintamosios / nuolatinės srovės adapterį (su maitinimo laidu) prie „Soundbar“.
3. Prijunkite maitinimą prie „Soundbar“ ir žemųjų dažnių garsiakalbio.
4. Pirmiausia prijunkite maitinimą prie žemųjų dažnių garsiakalbio. Įjungus „Soundbar“, žemųjų dažnių garsiakalbis bus įjungtas automatiškai.

• Įsitikinkite, kad kintamosios / nuolatinės srovės adapteris padėtas ant stalo arba grindų. Jei kintamosios / nuolatinės srovės adapteris kabės, o kintamosios srovės laido įvadas bus pakreiptas į viršų, į adapterį gali patekti vandens arba kitų pašalinių medžiagų ir gali sutrikti adapterio veikimas.
• Jei gaminui esant įjungtam atjungsite ir vėl prijungsite maitinimo laidą, „Soundbar“ automatiškai įsijungs.

Žemųjų dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai

Prieš atliekant toliau aprašytą prijungimo rankiniu būdu procedūrą

• Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemųjų dažnių garsiakalbio maitinimo laidai.
• Įsitikinkite, ar „Soundbar“ įjungtas.
• Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET.
• Žemųjų dažnių garsiakalbio galinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

Galinė žemųjų dažnių garsiakalbio dalis

1. Paspauskite ir ne trumpiau nei 5 sekundes palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Aukštyn.

Kurį laiką „Soundbar“ ekrane bus rodomas pranešimas ID SET, kuris vėliau išnyks. „Soundbar“ įsijungs automatiškai, kai bus baigta ID SET operacija.

1. Patikrinkite, ar LINK LED indikatorius nepertraukiamai šviečia mėlyna spalva (tai reiškia, jog įrenginiai prijungti).

Sujungus „Soundbar“ ir belaidį žemųjų dažnių garsiakalbį, LINK LED indikatorius nustoja mirksėjęs ir ima nepertraukiamai šviesti mėlyna spalva.

LED indikatoriaus lemputės galinėje žemųjų dažnių garsiakalbio dalyje

LED	Būsena	Aprăsas	Spendimas
Mèlyna LINK STANDBY ID SET	Dega	Sékmingai prisijungta (jprastas veikimas)	-
	Mirksi	Ryšys atkuriamas	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar" jrenginio, arba palaukite apie 5 min. Jei ir toliau mirksi, sabandykite Žemuju dažniu garsiakalbj prijungti rankiniu būdu. Žr. 16 psl.
Raudona LINK STANDBY ID SET	Dega	Budëjimo režimas („Soundbar“ pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar" jrenginio.
		Nepavyko prisijungti	Prijunkite dar kartă. Žr. 16 psl. pateikiamas rankinio prijungimo instrukcjjas.
Raudona ir mèlyna LINK STANDBY ID SET	Mirksi	Gedimas	Žr. vadove pateikiama „Samsung“ techninés priežiūros centro kontaktinţe informacija

PASTABOS

• Prieš perkeldami į kitą vietą arba montuodami šį gaminį, būtinai išjunkite maitinimą ir atjunkite maitinimo laidą.
• Jei pagrindinis įrenginys yra išjungtas, belaidis žemųjų dažnių garsiakalbis persijungs į budėjimo režimą, o įrenginio gale kelis kartus sumirksėjęs mėlynas STANDBY režimo LED indikatorius pradės šviesti raudonai.
• Netoli „Soundbar“ garsiakalbio veikiant įrenginiui, kuris naudoja tokius pačius dažnius, kaip ir „Soundbar“ garsiakalbis, gali trūkinėti garsas.
• Maksimalus pagrindinio įrenginio belaidžio ryšio signalo perdavimo atstumas yra apie 10 metrų, tačiau jis gali skirtis priklausomai nuo naudojimo aplinkos. Jei tarp pagrindinio įrenginio ir belaidžio žemųjų dažnių garsiakalbio yra plieno, betono arba metalo siena, sistema gali visai neveikti, nes belaidžio ryšio signalas negali prasiskverbti per metalą.

DĖMESIO

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemųjų dažnių garsiakalbį. Saugokite įrenginius nuo vandens ir drėgmės.
• Kad garsas būtų optimalus, įsitikinkite, kad aplink belaidį žemųjų dažnių garsiakalbį ir belaidžius galinius garsiakalbius (parduodami atskirai) nėra kliūčių.

"Samsung" belaidžių galinių garsiakalbių rinkinio prijungimas prie "Soundbar"

Išplėskite iki tikro belaidžio erdvinio garso „Samsung“ belaidžių galinių garsiakalbių rinkinį (SWA-9200S, parduodamas atskirai) prijungdami prie „Soundbar“.

Daugiau informacijos apie prijungimą žr. „Samsung" belaidžio galinio garsiakalbio rinkinio vadove.

05 PRISIJUNGIMAS PRIE TELEVIZORIAUS

1 būdas. Prijungimas naudojant HDMI

Televizoriaus, palaikančio HDMI ARC/eARC (garso grąžinimo kanalas / patobulintas garso grąžinimo kanalas), prijungimas

DĖMESIO

• Kai yra prijungtas ir HDMI, ir optinis laidas, pirmas priimamas HDMI signalas.
• Jei HDMI laidu sujungiate televizorių su „Soundbar“, junkite prie jungčių, kurios pažymėtos ARC arba eARC. Kitu atveju televizoriaus garsas gali neveikti.
• Rekomenduojama naudoti kabelį „High-Speed HDMI Cable with Ethernet".
• Prijungiant televizorių, kuris palaiko funkciją eARC, TV eARC yra rodoma ekrane ir yra girdimas garsas. Dolby Atmos®/DTS:X" palaikoma naudojant funkciją ARC/eARC.

Patikrinkite (ARC) arba (eARC) prie televizoriaus HDMI IN lizdo.

1. Junkite „Soundbar“ ir televizorių HDMI kabeliu, kaip parodyta paveikslėlyje.
2. „Soundbar“ pagrindinio įrenginio ekrano lange rodoma TV ARC arba TV eARC, o per „Soundbar“ leidžiamas televizoriaus garsas.
3. TV eARC rodomas, kai televizoriaus nustatymuose įjungiama „eARC“ funkcija.
4. Jei norite prisijungti su eARC, televizoriaus meniu turi būti įjungta funkcija eARC. Daugiau informacijos apie nustatymą pateikiama televizoriaus naudotojo vadove. (Pvz., „Samsung“ televizorius: Pagrindinis (🏠) → Meniu → Nustatymai (⚙️) → Visi nustatymai (⚙️) → Garsas → Eksperto lygio nustatymai → HDMI-eARC režimas (Autom.)
5. Jei televizoriaus garso nesigirdi, nuotolinio valdymo pulte arba „Soundbar“ viršuje paspauskite mygtuką (Šaltinio), kad perjungtumėte D.IN režimą. Ekrane paeiliui rodoma D.IN ir TV ARC arba TV eARC, tada pasigirsta televizoriaus garsas.
6. Jei „Soundbar“ pagrindinio įrenginio ekrano lange nepasirodo TV ARC arba TV eARC, patikrinkite, ar HDMI kabelis prijungtas prie tinkamo lizdo.
7. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygį.

PASTABOS

• Kai HDMI ARC/eARC (garso grąžinimo kanalas / patobulinta garso grąžinimo kanalo versija) palaikantį televizorių prijungiate prie „Soundbar“ HDMI laidu, skaitmeninius vaizdo įrašų ir garso duomenis galima perduoti neprijungiant atskiro optinio laido.
• Jei įmanoma, rekomenduojame naudoti bešerdį HDMI kabelį. Naudojant šerdinį HDMI kabelį, jis turėtų būti mažesnio nei 14 mm skersmens.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC arba eARC.
• Skiriasi ARC ir eARC pralaidumas. eARC, kuris yra patobulinta garso grąžinimo kanalo versija, pralaidumas yra daug didesnis nei ARC. Esant didesniam pralaidumui išauga galimų perduoti duomenų kiekis. Todėl naudodami eARC kanalą galite mėgautis tokiais garso formatais kaip „Dolby Atmos®“ ir DTS:X.
• Kai transliuojami signalai yra „Dolby Digital“, o skaitmeninės išvesties garso formato nustatymas jūsų televizoriuje yra PCM, rekomenduojama pakeisti šį nustatymą į „Dolby Digital“. Kai nustatymas pakeistas, galite mėgautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)

2 būdas. Prijungimas naudojant optinį kabelį

Patikrinimas prieš prijungimą

• Kai yra prijungtas ir HDMI, ir optinis laidas, pirmas priimamas HDMI signalas.
• Jei naudojate optinį laidą, kurio gnybtai yra uždengti, nepamirškite jų nuimti.

1. Sujunkite „Soundbar“ garsiakalbio lizdą DIGITAL AUDIO IN (OPTICAL) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu (nepridedamas).
2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio), tada pasirinkite režimą D.IN.
3. Televizoriaus garsas atkuriamas per „Soundbar“.

„Q-Symphony“ funkcijos naudojimas

Naudojant „Q-Symphony“, „Soundbar“ sinchronizuojamas su „Samsung“ televizoriumi, kad garsas būtų atkuriamas per du įrenginius, taip sukuriant optimalų erdvinio garso efektą. Prijungus „Soundbar“, televizoriuje meniu „TV“ + „Soundbar“ atsiranda po Garso išvestis meniu. Pasirinkite reikiamą meniu.

• Televizoriaus meniu pavyzdys: TV + [AV], „Soundbar“ serijos pavadinimas (HDMI)

PASTABOS

• Ji veikia pagal televizoriaus palaikomus kodekus.
• Ši funkcija palaikoma tik kai yra prijungtas HDMI kabelis arba optinis kabelis (nepridedamas).
• Rodomas pranešimas gali skirtis atsižvelgiant į tai, koks televizoriaus modelis.
• Ši funkcija gali būti naudojama kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose.

3 būdas. Prijungimas per „Bluetooth“

Prijungę televizorių prie „Bluetooth“ stereogarso galite mėgautis be jokių laidų raizgalynės.

• Vienu metu galima prijungti tik vieną televizorių.

Prijungimas pirmą kartą

1. Paspauskite nuotolinio valdymo pulto mygtuką PAIR ir įjunkite režimą BT PAIRING.

(ARBA) a. Viršutiniame skydelyje paspauskite mygtuką (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia į BT PAIRING, arba į BT READY, jei yra ryšio įrašas. b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kad būtų parodyta BT PAIRING.

1. Televizoriuje įjunkite „Bluetooth“ režimą. (Daugiau informacijos pateikiama televizoriaus vadove.)
2. Televizoriaus ekrane rodomame sąraše pasirinkite Soundbar Q6C-Series (Bluetooth). Televizoriaus „Bluetooth“ įrenginių sąraše pasiekiamas „Soundbar“ žymimas Need Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.
3. Kai televizorių prijungiate, „Soundbar“ priekiniame ekrane parodoma [TV pavadinimas] → BT.
4. Dabar per „Soundbar“ galite leisti televizoriaus garsą.
5. Kai prijungiate „Soundbar“ garsiakalbį prie televizoriaus pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

Jei įrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., Soundbar Q6C-Series(Bluetooth)), ištrinkite jį.
• Tada pakartokite 1–3 veiksmus.

„Soundbar“ atjungimas nuo televizoriaus

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) ir perjunkite į bet kurį režimą, išskyrus BT.

• Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymą iš „Soundbar“. (Reikalingas laikas gali skirtis ir priklauso nuo televizoriaus modelio.)
• Norėdami atšaukti automatinį „Soundbar“ ir TV sujungimą „Bluetooth“ ryšiu, paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn, kai „Soundbar“ yra nustatytas į BT READY režimą. (Įjungimo → išjungimo jungiklis)

Kuo skiriasi BT READY ir BT PAIRING?

• BT READY: Šiuo režimu galite iš naujo prijungti anksčiau prijungtą „Samsung“ televizorių arba mobilųjį įrenginį.
• BT PAIRING: Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują įrenginį. (Paspauskite nuotolinio valdymo pulto mygtuką PAIR arba „Soundbar“ viršuje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kai „Soundbar“ veikia BT režimu.)

Pastabos apie „Bluetooth“ ryšį

• Suraskite 1 m atstumu esantį naują įrenginį ir prijunkite jį naudodami „Bluetooth“ ryšį.
• Jei prijungiant „Bluetooth“ įrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ įrenginio viršys 10 m.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių. „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai arba neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ įrenginiai.
• Jei „Bluetooth“ įrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius įrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys įrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio įrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN įrenginių ir pan.

06 IŠORINIO ĮRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas naudojant HDMI kabelį (gebantį atkurti ir dekoduoti „Dolby Atmos®/DTS:X“)

Patikrinimas prieš prijungimą

• Jei garso išvesties parinktyse yra antrinis garsas, įsitikinkite, kad jis yra išjungtas.
• Įsitikinkite, kad turinys palaiko „Dolby Atmos®/DTS:X“.

1. Prijunkite HDMI kabelį iš „Soundbar“ apačioje esančio HDMI prievado į skaitmeninio įrenginio HDMI OUT prievadą.
2. Prijunkite HDMI kabelį iš „Soundbar“ apačioje esančio HDMI TO TV (eARC/ARC) prievado į televizoriaus HDMI IN (eARC) prievadą.
3. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio), tada pasirinkite HDMI.
4. HDMI režimas rodomas „Soundbar“ ekrano skydelyje, o garsas leidžiamas.

PASTABOS

• Naudojant „Dolby Atmos®/DTS:X“: Jeigu įvesties šaltinis yra „Dolby Atmos®/DTS:X“, žr. „Skirtingų režimų garso efektų išvesties techniniai duomenys“ 13 psl.
• Kai suaktyvinama „Dolby Atmos®“, priekiniame ekrane rodoma DOLBY ATMOS.
• Suaktyvinus „DTS:X“, priekiniame ekrane rodoma DTS:X. „Dolby Atmos®/DTS:X“ konfigūravimas BD leistuve arba kitame įrenginyje.

BD leistuvo arba kito įrenginio nustatymų meniu atidarykite garso išvesties parinktis ir įsitikinkite, ar pasirinktas bitų srautas yra „Be kodavimo“. Pvz., „Samsung“ BD leistuve eikite į „Pradžios meniu“ → „Garsas“ → „Skaitmeninė išvestis“ ir pasirinkite „Bitų srautas (neapdorotas)“.

• Naudojant HDMI perdavimo funkciją per „Soundbar“ leidžiamas garsas iš šaltinio per garsiakalbius ir siunčiamas nepakeistas vaizdo signalas į televizorių per antrą HDMI laidą.

• Palaikomos specifikacijos gali skirtis priklausomai nuo prijungto išorinio įrenginio ar naudojimo sąlygų.

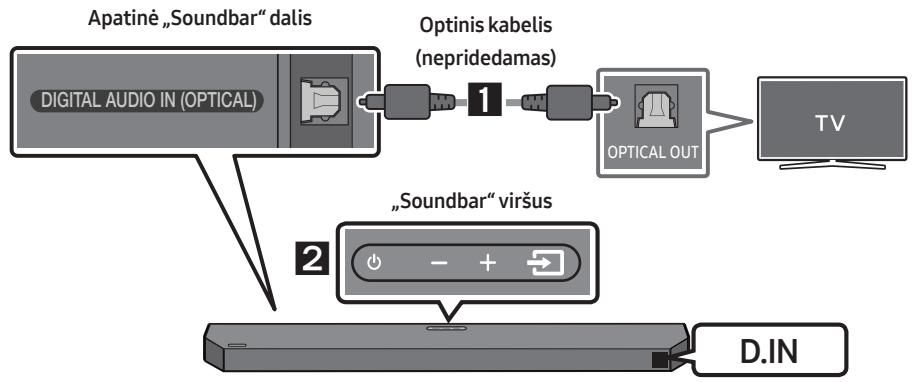

2 būdas. Prijungimas naudojant optinį kabelį

1. Optiniu laidu (nepridedamas) prijunkite „Soundbar“ DIGITAL AUDIO IN (OPTICAL) prievadą prie išorinio įrenginio OPTICAL OUT prievado, kaip parodyta paveikslėlyje.
2. Pasirinkite režimą D.IN viršutiniame skydelyje arba nuotolinio valdymo pulte paspausdami mygtuką (Šaltinio).
3. Išorinio įrenginio garsas atkuriamas per „Soundbar“.

07 KAIP PRIJUNGTI USB LAIKMENĄ

USB laikmenoje saugomus muzikos failus galite leisti per „Soundbar“.

1. Prijunkite USB laikmeną prie gaminio apačioje esančio USB prievado.
2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) ir pasirinkite USB.
3. Ekrane parodoma USB.
4. Leiskite muzikos failus iš USB prievado per „Soundbar“.

„Soundbar“ automatiškai išsijungia („Auto Power Down“), jei nėra signalo iš USB laikmenos arba ilgiau nei 18 minučių nėra ryšio su USB laikmena.

Failų formatų tipų suderinamumo sąrašas

Plétinys	Kodekas	Diskretizavimo dažnis	Bitu perdavimo sparta
*.mp3	MPEG1 Layer2	32-48 kHz	32-320 kb/s
	MPEG1 Layer3	32-48 kHz	32-320 kb/s
	MPEG2 Layer3	16-24 kHz	8-160 kb/s
	MPEG2.5 Layer3	8-12 kHz	8-160 kb/s
*.wma	WMA7/8/9 (tik garsas)	32-48 kHz	32-320 kb/s
*.ogg	Vorbis	32-48 kHz	45-500 kb/s
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 tik garsas)	32-48 kHz	32-320 kb/s
*.mp4
*.wav	LPCM	32-192 kHz	1024-9216 kb/s
*.flac	FLAC	32-192 kHz	162-8100 kb/s
*.aiff	AIFF	32-192 kHz	1024-9216 kb/s

• Jei USB laikmenoje yra per daug aplankų (apie 200) ir failų (apie 2 000), „Soundbar“ gali šiek tiek užtrukti, kol pasieks failus ir juos paleis.
• Palaikoma USB failų sistema: FAT16, FAT32, NTFS

08 MOBILIOJO ĮRENGINIO PRIJUNGIMAS

Prijungimas per „Bluetooth“

Prijungę mobilųjį įrenginį per „Bluetooth“ stereogarsu galite mėgautis be jokios laidų raizgalynės.

• Jei susieta, „Bluetooth“ įrenginį prijungiate, kai „Soundbar“ yra išjungtas, „Soundbar“ automatiškai įsijungia.

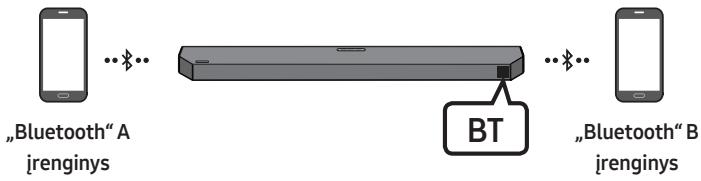

• Vienu metu galima prijungti vieną televizorių arba du „Bluetooth“ įrenginius.

„Bluetooth“ įrenginys

Prijungimas pirmą kartą

• Jei prijungiate prie naujo „Bluetooth“ įrenginio, įsitikinkite, kad įrenginys yra 1 m atstumu.
• Paspauskite nuotolinio valdymo pulto mygtuką PAIR ir įjunkite režimą BT PAIRING.

(ARBA)

a. Viršutiniame skydelyje paspauskite mygtuką (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia į BT PAIRING, arba į BT READY, jei yra ryšio įrašų. b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kad būtų parodyta BT PAIRING.

1. Sąraše pasirinkite [AV]Samsung Soundbar Q6C-Series.
2. Kai „Soundbar“ prijungiamas prie mobiliojo įrenginio, priekiniame ekrane parodoma [mobiliojo įrenginio pavadinimas] → BT.
3. Per „Soundbar“ leiskite muzikos failus iš įrenginio, kuris prijungtas per „Bluetooth“.
4. Kai prijungiate „Soundbar“ garsiakalbį prie mobiliojo įrenginio pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

Jei įrenginio nepavyksta prijungti

• Jei mobiliajame įrenginyje garsiakalbių sąraše jau yra „Soundbar“ (pvz., [AV]Samsung Soundbar Q6C-Series), jį ištrinkite.
• Tada pakartokite 1 ir 2 veiksmus.

Kuo skiriasi BT READY ir BT PAIRING?

• BT READY: Šiuo režimu galite iš naujo prijungti anksčiau prijungtą „Samsung“ televizorių arba mobilųjį įrenginį.
• BT PAIRING: Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują įrenginį. (Paspauskite nuotolinio valdymo pulto mygtuką PAIR arba „Soundbar“ viršuje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kai „Soundbar“ veikia BT režimu.)

Pastabos apie „Bluetooth“ ryšį

• Suraskite 1 m atstumu esantį naują įrenginį ir prijunkite jį naudodami „Bluetooth“ ryšį.
• Jei prijungiant „Bluetooth“ įrenginį prašoma įvesti PIN kodą, įveskite <0000>. Veikiant „Bluetooth“ ryšio režimui, „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ įrenginio viršys 10 metrų.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių. „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ įrenginiai;
• jei „Bluetooth“ įrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius įrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys įrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio įrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN įrenginių ir pan. „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ įrenginių, palaikančių A2DP (AV) funkciją. „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ įrenginio, kuris palaiko tik HF (Hands Free) funkciją. „Soundbar“ garsiakalbį susiejus su „Bluetooth“ įrenginiu ir įrenginio nuskaitytame įrenginių sąraše pasirinkus [AV] Samsung Soundbar Q6C-Series, bus automatiškai įjungta „Soundbar“ BT veiksena.
• Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ įrenginiu susietų įrenginių sąraše. („Bluetooth“ įrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)
• "Soundbar" garsiakalbis bus rodomas „Bluetooth“ įrenginio rastų įrenginių sąraše tik tada, kai „Soundbar“ rodoma BT READY.
• Prijungdami „Soundbar“ prie „Bluetooth“ įrenginio, padėkite juos kaip įmanoma arčiau vienas kito.
• Kuo didesnis atstumas tarp „Soundbar“ ir „Bluetooth“ įrenginio, tuo prastesnė garso kokybė. „Bluetooth“ ryšys gali nutrūkti, kai atstumas tarp įrenginių viršija veikimo diapazoną.
• „Bluetooth“ ryšys gali neveikti, kaip numatyta, vietose, kuriose signalas prastai priimamas.
• „Bluetooth“ įrenginys gali skleisti triukšmą ar sutrikti jo veikimas esant šioms sąlygoms:
• Kai liečiasi su „Bluetooth“ įrenginio ar „Soundbar“ signalo siųstuvu-imtuvu.
• Kampuose arba kai šalia yra kliūtis, pavyzdžiui, siena ar pertvara, dėl kurių gali įvykti elektros polkių.
• Kai yra veikiamas kitų gaminių, veikiančių tuo pačiu dažnių diapazonu, pavyzdžiui, medicinos įrangos, mikrobangų krosnelių ir belaidžių LAN įrenginių, skleidžiamų radijo trikdžių.
• Tokios kliūtys kaip durys ar sienos taip pat gali turėti įtakos garso kokybei, net jei įrenginiai yra netoli vienas kito.
• Atkreipkite dėmesį, kad „Soundbar“ negalima susieti su „Bluetooth“ įrenginiais, kai naudojama „Bluetooth“ parinktis.
• Šis belaidis įrenginys, kai veikia, gali sukelti elektros trukdžių.

Bluetooth Power funkcija įjungta (SOUND MODE)

Jei anksčiau susietas „Bluetooth“ įrenginys bando susisieti su „Soundbar“ garsiakalbiu, kai yra įjungta funkcija „Bluetooth Power įjungta“, o „Soundbar“ garsiakalbis yra išjungtas, „Soundbar“ garsiakalbis įjungiamas automatiškai.

1. Kai „Soundbar“ garsiakalbis įjungtas, ilgiau kaip 5 sekundes nuspauskite valdymo pulto mygtuką SOUND MODE.
2. „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER.

„Bluetooth“ įrenginio atjungimas nuo „Soundbar“ garsiakalbio

Galite atjungti „Bluetooth“ įrenginį nuo „Soundbar“ garsiakalbio. Jei reikia instrukcijų, žr. „Bluetooth“ įrenginio naudotojo vadove.

„Soundbar“ garsiakalbis bus atjungtas. - Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ įrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ įrenginio

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) ir pakeiskite jį bet kuriuo režimu, išskyrus BT.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ įrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant į „Bluetooth“ įrenginį.)
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ įrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

Ryšys su keliais „Bluetooth“ įrenginiais

„Soundbar“ vienu metu gali būti prijungtas prie 2 Bluetooth įrenginių.

1. Prijunkite „Soundbar“ prie dviejų „Bluetooth“ įrenginių. (Žr. 28 psl.)
2. Kai yra prijungti du įrenginiai, atkurkite muziką iš vieno iš prijungtų „Bluetooth“ įrenginių.
3. Jei muzika paleidžiama „Bluetooth“ įrenginyje „B“, kai groja įrenginys „A“, muzika pradedama groti įrenginyje „B“ ir automatiškai sustabdomas / pristabdomas garso atkūrimas įrenginyje „A“.
4. Versijose iki AVRCP V1.4, muziką atkuriančio įrenginio perjungimo laikas gali būti uždelstas.

PASTABOS

• Kai kuriuose įrenginiuose prietaisą galima perjungti pranešimu arba įspėjimu.
• Kai kuriuose įrenginiuose „Bluetooth“ daugialypis ryšys nepalaikomas.
• BT PAIRING režimas sustabdomas, kai per 3 minutes nesusiejamas joks įrenginys.
• Kai kuriuose programose įrenginiai išsijungia maždaug per 7 sekundes.
• Jei pabandysite prijungti 3-ią „Bluetooth“ įrenginį, bus atjungtas A arba B įrenginys. (Paprastai atjungiamas tuo metu nenaudojamas įrenginys.)
• Vienu metu galima prijungti tik vieną „Samsung“ televizorių arba 2 „Bluetooth“ įrenginius. „Soundbar“ bus atjungtas nuo „Bluetooth“ įrenginių, kai gaus „Samsung“ televizoriaus prisijungimo užklausą.

„Tap Sound“ funkcijos naudojimas

Bakstelėkite „Soundbar“ mobiliuoju įrenginiu, kad per „Soundbar“ paleistumėte garsą iš mobiliojo įrenginio.

• Ši funkcija gali būti nepalaikoma ir tai priklauso nuo mobiliojo įrenginio.
• Ši funkcija suderinama tik su „Samsung“ mobiliaisiais įrenginiais, kuriuose naudojama „Android“ 8.1 arba naujesnė versija.

1. Junkite „Tap Sound“ funkciją mobiliajame įrenginyje.
2. Jei reikia daugiau informacijos apie funkcijos įjungimą, žr. „Funkcijos „Tap Sound“ įjungimas“.
3. Bakstelėkite „Soundbar“ mobiliuoju įrenginiu. Pasirodžiusiame pranešimo lange pasirinkite „Start now“. Ryšys tarp mobiliojo įrenginio ir „Soundbar“ užmezgamas naudojant „Bluetooth“.
4. Per „Soundbar“ paleiskite garsą iš mobiliojo įrenginio.
5. Ši funkcija sujungia mobilųjį įrenginį ir „Soundbar“ garsiakalbį „Bluetooth“ ryšiu, kai aptinka vibracijas, kurios atsiranda įrenginiu palietus „Soundbar“.
6. Būkite atsargūs, kad bakstelėdami mobiliuoju įrenginiu nepataikytumėte į aštrų „Soundbar“ kampą. „Soundbar“ arba mobilusis įrenginys gali būti subraižytas arba pažeistas.
7. Rekomenduojame apsaugoti mobilųjį įrenginį laikant jį dėkle. Švelniai bakstelėkite plačią viršutinę „Soundbar“ dalį nenaudodami jėgos.
8. Jei norite naudoti šią funkciją, atnaujinkite „SmartThings“ programą į naujausią versiją. Funkcija gali būti nepalaikoma ir tai priklauso nuo programos versijos.

Funkcijos „Tap Sound“ įjungimas

Pasinaudokite programa „SmartThings“ ir įjunkite „Tap View, Tap Sound“ funkcijas.

1. Mobiliajame įrenginyje paleiskite „SmartThings“ programą.
2. Pasirodžiusiame mobiliojo įrenginio programos „SmartThings“ ekrane pasirinkite (→).
3. Nustatykite „Tap View, Tap Sound“ kaip „Įjungta“, kad mobiliojo įrenginio priartėjimas prie „Soundbar“ šią funkciją veiktų.

PASTABOS

• Kai mobilusis įrenginys veikia energijos taupymo režimu, „Tap Sound“ funkcija neveikia.
• „Tap Sound“ funkcija gali neveikti, jei prie „Soundbar“ garsiakalbio yra radijo trikdžius skleidžiančių įrenginių, pvz., elektros prietaisų. Užtikrinkite, kad radijo trikdžius skleidžiantys įrenginiai būtų laikomi atitinkamu atstumu nuo „Soundbar“.

09 SIENOS LAIKIKLIO MONTAVIMAS

Su įrengimu susijusios atsargumo priemonės

Tvirtinkite tik prie vertikalios sienos. Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar drėgmė. - Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorį. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą. - Įsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rėmus. Tvirtinimo prie sienos varžtus pirkite atsižvelgdami į sienos, prie kurios tvirtinsite „Soundbar“, tipą ir storį.

• Skersmuo: M5
• Ilgis: rekomenduojama 35 mm arba daugiau.
• Prieš tvirtindami „Soundbar“ prie sienos, prijunkite jo kabelius prie išorinių įrenginių.
• Prieš montuodami įrenginį įsitikinkite, kad jis atjungtas nuo maitinimo šaltinio. Kitu atveju gali kilti elektros smūgis.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio varžtas

Varžtas

Sieninis laikiklis

1. Pritvirtinkite tvirtinimo prie sienos kreiptuvą prie sienos paviršiaus.

Tvirtinimo prie sienos kreiptuvas turi būti horizontalioje padėtyje. Jei televizorius pritvirtintas prie sienos, „Soundbar“ tvirtinkite bent 5 cm žemiau nei televizorius.

1. Sulygiuokite tvirtinimo prie sienos kreiptuvo vidurio liniją su televizoriaus viduriu (jei „Soundbar“ montuojate po televizoriumi) ir pritvirtinkite tvirtinimo prie sienos kreiptuvą prie sienos lipnia juosta.
2. Jei montuojate ne po televizoriumi, vidurio linija turi būti montavimo zonos centre.

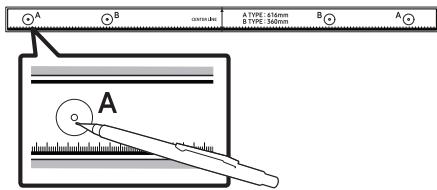

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A tipo vaizdą, esantį abiejuose orientyro galuose, centre, kad pažymėtumėte atraminiams varžtams skirtas angas, ir nuimkite tvirtinimo prie sienos kreiptuvą.

1. Naudodami tinkamo dydžio grąžtą, išgręžkite angą sienoje ties kiekviena žyma.
2. Jei žymės neatitinka kaiščių padėties, prieš įkišdami atraminius varžtus, įsitikinkite, kad į skylutes įdėjote tinkamus kaiščius. Jei naudojate kaiščius, įsitikinkite, kad išgręžtos skylės yra pakankamai didelės jūsų naudojamiems kaiščiams.
3. Įstumkite varžtą (nepriverždami) per kiekvieną laikiklio varžtą, tada kiekvieną varžtą tvirtai įsukite į atraminio varžto angą.

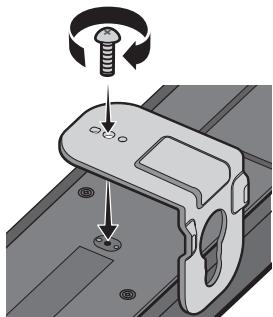

1. Pritvirtinkite 2 sieninius laikiklius tinkama kryptimi prie „Soundbar“ apačios, naudodami 2 varžtus.

• Surinkdami įsitikinkite, kad sieninių laikiklių pakabos dalis yra už galinės „Soundbar“ dalies.

1. „Soundbar“ su pritvirtintais sieniniais laikikliais montuokite užkabindami už sienoje esančių laikiklio varžtų.

1. Paslinkite „Soundbar“ žemyn, kaip parodyta, kad sieninis laikiklis tvirtai užsikabintų už laikiklio varžto.
2. Įkiškite laikiklio varžtą į plačiąją (apatinę) sieninio laikiklio dalį ir paslinkite sieninį laikiklį žemyn, kad sieninis laikiklis tvirtai užsikabintų už laikiklio varžto.

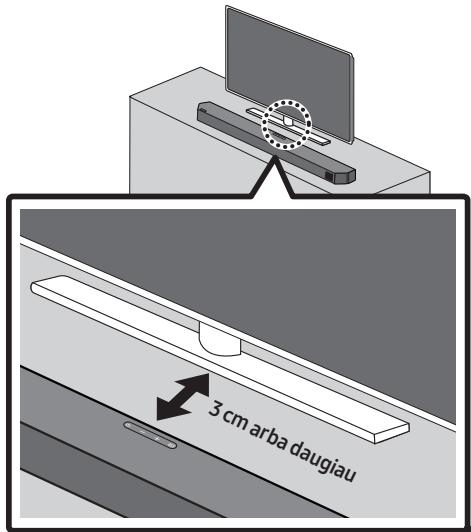

10 „SOUNDBAR“ ĮRENGIMAS PRIEŠ TELEVIZORIŲ

Padėkite „Soundbar“ garsiakalbį ant televizoriaus stovo.

Išlygiuokite televizoriaus centrą su „Soundbar“ centru, kaip parodyta paveikslėlyje, ir atsargiai padėkite „Soundbar“ ant televizoriaus stovo. Kad garso kokybė būtų optimali, „Soundbar“ garsiakalbį statykite mažiausiai 3 cm atstumu nuo televizoriaus priekio.

PASTABOS

• Įsitikinkite, kad „Soundbar“ garsiakalbis yra padėtas ant plokščio ir stabilaus paviršiaus.
• Nepakankamas atstumas nuo televizoriaus gali kelti garso sutrikimus.

11 PROGRAMINĖS ĮRANGOS NAUJINIMAS

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemų programinės aparatinės įrangos naujinimų.

Jei siūloma atnaujinti, programinę aparatinę įrangą galite atnaujinti prie „Soundbar“ USB prievado prijungdami USB laikmeną su joje saugomu programinės aparatinės įrangos atnaujinimu.

Naujinimas naudojant USB

Kai atnaujinimas bus įdiegtas, visus jūsų pritaikytus naudotojo nustatymus galima bus toliau naudoti.

1. Prijunkite USB laikmeną prie kompiuterio USB prievado. Svarbu: įsitikinkite, kad USB laikmenoje nėra muzikos failų. Dėl jų gali nepavykti atnaujinti programinės aparatinės įrangos.
2. Eikite į (www.samsung.com) → klientų palaikymo meniu parinkties paieškos laukelyje įveskite modelio pavadinimą. Daugiau informacijos apie atnaujinimą žr. atnaujinimo vadove.
3. Atsisiųskite versijos naujinimo failą (USB tipas).
4. Išskleiskite atsisiųstą versijos naujinimo failą ir nukopijuokite *.bin failą į šakninį USB laikmenos katalogą.
5. Išjunkite „Soundbar“ ir įkiškite USB laikmeną, kurioje yra programinės aparatinės įrangos naujinys, į „Soundbar“ USB prievadą.
6. Įjunkite „Soundbar“ ir paspauskite mygtuką (Šaltinio), kad pasirinktumėte USB šaltinį. Bus rodoma UPGR. Tai gali trukti iki 3 minučių.

• Programinės aparatinės įrangos naujinimo procesas rodomas eilės tvarka UPGR -> B -> DONE -> BYE; B arba H gali būti rodoma atsižvelgiant į atnaujinamą programinę aparatinę įrangą.

PASTABOS

Baigus diegti atnaujinimą, „Soundbar“ bus automatiškai paleistas iš naujo. - Šis gaminys turi funkciją „DUAL BOOT“. Jei programinės aparatinės įrangos atnaujinti nepavyksta, galite atnaujinti programinę aparatinę įrangą dar kartą. - Atnaujinimo metu įrenginio neišjunkite ar neišimkite USB atmintinės. - Jei atnaujinimas netęsiamas, iš naujo prijunkite „Soundbar“ maitinimo laidą. - Įdiegus naujausią versiją, atnaujinimai nebeatliekami. - Priklausomai nuo USB tipo, atnaujinimas gali būti nepalaikomas. - Jei atnaujinus ryšys su žemo dažnio garsiakalbiu nėra iš naujo užmezgamas automatiškai, žr. 16 psl. - Jei programinės įrangos nepavyksta atnaujinti, patikrinkite, ar USB laikmena nėra sugadinta. „Mac“ OS naudotojai turi pasirinkti USB formatą MS-DOS (FAT).

Nustatymas iš naujo

Įjunkite „Soundbar“, tuo pačiu metu paspauskite ir bent 5 sekundes palaikykite ant korpuso esančius mygtukus — + (Garsumas). Ekrane parodomas užrašas „INIT OK“ ir tada „Soundbar“ nustatomas iš naujo.

DĖMESIO

• Visi „Soundbar“ nustatymai nustatomi iš naujo.

Atlikite šį veiksmą tik tada, kai reikia atlikti nustatymą iš naujo.

12 TRIKČIŲ ŠALINIMAS

→ Patikrinkite, ar „Soundbar“ maitinimo laidas tinkamai prijungtas prie lizdo.

"Soundbar" neveikia taip, kaip turėtų.

→ Ištraukite maitinimo laidą ir prijunkite jį iš naujo. → Atjunkite maitinimo laidą, vėl jį prijunkite prie išorinio įrenginio ir bandykite dar kartą. → Jei nėra signalo, praėjus tam tikram laikui „Soundbar“ automatiškai išsijungia. Įjunkite maitinimą. (Žr. psl. 7.)

Jei nuotolinio valdymo pultas neveikia.

→ Nukreipkite nuotolinio valdymo pultą tiesiai į „Soundbar“. → Pakeiskite baterijas naujomis.

"Soundbar" neatkuria garso.

→ "Soundbar" garsas yra per mažas arba nutildytas. Sureguliuokite garsumą. → Kai yra prijungtas bet koks išorinis įrenginys (STB, „Bluetooth“, mobilusis įrenginys ir pan.), sureguliuokite išorinio įrenginio garsumą. → Televizoriaus garso išvesčiai pasirinkite „Soundbar“. ("Samsung" televizorius: Pagrindinis (ū) → Meniu → Nustatymai (ū) → Visi nustatymai (ū) → Garsas → Garso išvestis → Pasirinkite „Soundbar“) → Laidas į „Soundbar“ gali būti laisvas. Atjunkite ir iš naujo prijunkite laidą. → Visiškai ištraukite maitinimo laidą, iš naujo prijunkite ir įjunkite maitinimą. → Įjunkite gaminį ir bandykite dar kartą. (Žr. psl. 37.)

Žemų dažnių garsiakalbis neatkuria garso.

→ Patikrinkite, ar žemųjų dažnių garsiakalbio gale šviečia mėlynas LED indikatorius. Jei indikatorius mirksi mėlynai arba dega raudonai, „Soundbar“ ir žemųjų dažnių garsiakalbį sujunkite iš naujo. (Žr. psl. 16.) → Galite susidurti su problema, jei tarp „Soundbar“ ir žemųjų dažnių garsiakalbio yra kliūtis. Įrenginius perkelkite į vietą, kurioje nėra kliūčių. → Kiti šalia esantys radijo dažnio signalus siunčiantys įrenginiai gali trukdyti ryšiui. Garsiakalbį laikykite toliau nuo tokių įrenginių. → Ištraukite ir vėl įjunkite maitinimo laido kištuką.

Jei iš žemųjų dažnių garsiakalbio sklindantis garsas trukčioja, vėluoja arba girdimas triukšmas.

→ Jei tarp Soundbar ir žemųjų dažnių garsiakalbio yra kokių nors objektų, gali kilti problemų. Perkelkite garsiakalbius ten, kur nėra jokių pašalinių objektų. → Jei žemųjų dažnių garsiakalbis yra toli nuo Soundbar, garsas gali trūkčioti arba vėluoti. Pastatykite jį prie Soundbar. → Kai Soundbar yra prie instrumento ar elektros įrenginio, galinčio sukelti radijo ryšio trikdžius, garsas gali trūkčioti arba vėluoti. Pastatykite Soundbar toliau nuo įrenginių, galinčių sukelti radijo ryšio trikdžius (pvz., belaidžio maršruto parinktuvo). → Pakeiskite TV tinklo ryšio būseną iš belaidžio į laidinį.

Per mažas žemųjų dažnių garsiakalbio garsumo lygis.

→ Originalus atkuriamo kūrinio garsumo lygis gali būti mažas. Pabandykite reguliuoti žemųjų dažnių garsiakalbio lygį. (Žr. psl. 12.) → Atsineškite žemųjų dažnių garsiakalbį arčiau savęs.

Jei televizorius nėra prijungtas per HDMI TO TV (eARC/ARC).

→ Patikrinkite, ar HDMI laidas tinkamai prijungtas prie eARC jungties. (Žr. psl. 19.) Prijungimas gali būti negalimas dėl prijungto išorinio įrenginio (priedėlio, žaidimo ir t. t.). Prijunkite „Soundbar“ tiesiogiai. → HDMI-CEC televizoriuje gali būti nesuaktyvinta. Televizoriaus meniu įjunkite CEC. „Samsung“ televizorius: Pagrindinis (∩) → Meniu → Nustatymai (♂) → Visi nustatymai (♂) → Ryšys → Išorinių įrenginių tvarkytuvėje → Anynet+ (HDMI-CEC) ŠVIEČIA. → Jei norite prisijungti su eARC, televizoriaus meniu turi būti įjungta funkcija eARC. „Samsung“ televizorius: Pagrindinis (∩) → Meniu → Nustatymai (♂) → Visi nustatymai (♂) → Garsas → Ekspertų lygio nustatymai → HDMI-eARC režimas (Autom.)

Nėra garso, kai jungiama prie televizoriaus režimu „HDMI TO TV (eARC/ARC)“.

→ Įrenginys negali atkurti įvesties signalo. Pakeiskite televizoriaus garso išvestį į PCM arba AUTO. („Samsung“ televizorius: Pagrindinis (∩) → Meniu → Nustatymai (♂) → Visi nustatymai (♂) → Garsas → Ekspertų lygio nustatymai → Skaitmeninės išvesties garso sistemos formatas)

Nepavyksta prijungti „Soundbar“ per „Bluetooth“.

→ Kai prijungiate naują įrenginį, ryšiui įjunkite BT PAIRING. (Nuotolinio valdymo pulte paspauskite mygtuką PAIR arba ant korpuso paspauskite ir bent 5 sek. palaikykite mygtuką (Šaltinio).) → Jei „Soundbar“ prijungtas prie kito įrenginio, pirmiausia atjunkite šį įrenginį, kad galėtumėte prijungti kitą. → Prijungiamame įrenginyje pašalinkite „Bluetooth“ garsiakalbių sąrašą ir prijunkite jį iš naujo. („Samsung“ televizorius: Pagrindinis (∩) → Meniu → Nustatymai (♂) → Visi nustatymai (♂) → Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas) → Automatinis televizoriaus ryšys gali būti išjungtas. Kai „Soundbar“ yra BT READY, palaikykite paspaudę „Soundbar“ nuotolinio valdymo pulto mygtuką Kairėn 5 sekundes, kad pasirinktumėte ON-TV CONNECT. Jei matote OFF-TV CONNECT, dar kartą palaikykite paspaudę mygtuką Kairėn 5 sekundes, kad perjungtumėte į pasirinktą. → Ištraukite ir vėl įjunkite maitinimo laido kištuką. Tada bandykite dar kartą. → junkite gaminį ir bandykite dar kartą. (Žr. psl. 37.)

Prijungus įrenginį per „Bluetooth“, trūkinėja garsas.

→ Kai kurie įrenginiai gali sukelti radijo trukdžius, jei jie yra per arti „Soundbar“, pvz., mikrobangų krosnelės, belaidžiai maršruto parinktuvai ir kt. → Jei per „Bluetooth“ prijungtas įrenginys perkeliamas per toli nuo „Soundbar“, garsas gali trūkinėti. Perkelkite įrenginį arčiau „Soundbar“. → Jei jūsų kūnas liečiasi su „Bluetooth“ siųstuvu-imtuvu arba gaminys yra įrengtas ar padėtas ant metalinių baldų, garsas gali trūkinėti. Patikrinkite įrengimo aplinką ir naudojimo sąlygas.

Bluetooth daugialypis ryšys neveikia.

→ Kai televizorius prijungtas prie „Soundbar“, „Bluetooth“ daugialypis ryšys gali neveikti. Atjunkite „Soundbar“ nuo televizoriaus ir bandykite dar kartą. → Patikrinkite, ar „Bluetooth“ daugialypio ryšio nustatymas yra įjungtas. (Žr. skyrių Nepavyksta prijungti „Soundbar“ per „Bluetooth“.). → Atjunkite šiuo metu grojantį įrenginį, susiekite su norimu prijungti įrenginiu ir vėl prijunkite ankstesnį įrenginį. → Jei net tinkamai prijungus įrenginį garsas nesigirdi, žr. skyrių Prijungus įrenginį per „Bluetooth“, trūkinėja garsas..

„Soundbar“ automatiškai neįsijungia kartu su televizoriumi.

→ Jei žiūrėdami televizorių išjungiate „Soundbar“, maitinimo tiekimo sinchronizavimas su televizoriumi yra išjungiamas. Pirma išjunkite televizorių.

13 LICENCIJA

Dolby ATMOS

Norėdami siųsti užklausas ir prašymus dėl atvirosios programinės įrangos, susisiekite su „Samsung“ atvirosios programinės įrangos palaikymo tarnyba (http://opensource.samsung.com)

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei

(a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo); (b) pristatote gaminį į taisymo centrą, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).

• Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

16 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

Modelio pavadinimas	HW-Q600C
USB	5V/0,5A
Svoris	3,8 kg
Matmenys (P x A x G)	1030,0 x 57,0 x 105,0 mm
Veikimo temperatūros diapazonas	+5°C iki +35°C
Veikimo drègmès diapazonas	10 % ~ 75 %
STIPPRINTUVAS Vardinè išëjimo galia	200W (30W x 6 + 10W x 2)
Palaikomi atkūrimo formatai	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Žemujuų dažnių garsiakalbio pavadinimas	PS-WC67B
Svoris	5,5 kg
Matmenys (P x A x G)	184,0 x 343,0 x 295,0 mm
STIPPRINTUVAS Vardinè išëjimo galia	160W
Bendros energijos sānaudos budëjimo režimu (W)	2,0W
Bluetooth Prievado išjungimo būdas	Paspauskite ir palaikykite mygtuka SOUND MODE ilgiau nei 5 sekundes, kad išjungtumëte „Bluetooth Power“ funkcjă.

PASTABOS

Samsung Electronics Co., Ltd. pasilieka teisę be įspėjimo keisti specifikacijas. - Svoris ir matmenys yra apytiksliai.

• "Samsung" patvirtina, kad ši radijo įranga atitinka Direktyvą 2014/53/ES ir atitinkamus JK įstatymuose numatytus reikalavimus. Visą atitikties deklaracijos tekstą galite rasti svetainėje: http://www.samsung.com nuėję į skiltį „Palaikymas" ir įvedę modelio pavadinimą. Šią įrangą galima naudoti visose ES šalyse ir JK. BELAIDŽIO ĮRENGINIO IŠVESTIES GALIA

(Taikoma šalyse, kuriose naudojamos atskiros atliekų surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius. Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų grąžinimo sistema.

Tinkamas šio gaminio šalinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atliekų surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos. Įmonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos įsipareigojimus ir su konkrečiais gaminiais susijusius norminius įsipareigojimus, pvz., dėl REACH, WEEE, baterijų, rasite svetainėje:

Išorinių maitinimo šaltinių ekologinio projektavimo reikalavimai:

www.samsung.com/global/ecodesign_component
