HW-M4500 - Garso juosta SAMSUNG - Nemokama naudojimo instrukcija

Produkto tipas	Garso juosta
Prekės ženklas	Samsung
Modelis	HW-M4500
Garso juostos matmenys (I x P x A)	941 x 55 x 45 mm
Žemųjų dažnių garsiakalbio matmenys (I x P x A)	180 x 320 x 295 mm
Garso juostos svoris	1,9 kg
Žemųjų dažnių garsiakalbio svoris	4,5 kg
Maitinimas	100-240 V, 50/60 Hz
Energijos suvartojimas	30 W (garso juosta), 28 W (žemųjų dažnių garsiakalbis)
Pagrindinės funkcijos	Bluetooth, HDMI ARC, optinis ryšys, USB, Surround Sound režimas
Priežiūra ir valymas	Naudokite minkštą, sausą šluostę. Venkite abrazyvinių priemonių.
Saugumas	Nelaikykite drėgmėje ar šilumos šaltinių artumoje. Atjunkite perkūnijos metu.
Pridedamos dalys	Nuotolinio valdymo pultas, HDMI laidas, optinis laidas, maitinimo adapteris, sieniniai laikikliai
Remontuojamumas	Remontuojamumo indeksas: 6,5/10
Bendra informacija	2.1 kanalų garso juosta, bendra galia 200 W, suderinama su Samsung TV per HDMI ARC

Dažnai užduodami klausimai - HW-M4500 SAMSUNG

Kaip prijungti Samsung HW-M4500 garso juostą prie mano televizoriaus?

Galite prijungti garso juostą per HDMI ARC (rekomenduojama) arba per optinį laidą. Įsitikinkite, kad televizoriaus HDMI prievadas yra suderinamas su ARC ir įjunkite šią funkciją televizoriaus garso nustatymuose.

Kaip susieti mano išmanųjį telefoną per Bluetooth su garso juosta?

Paspauskite nuotolinio valdymo pulte mygtuką PAIRING arba laikykite nuspaudę mygtuką SOURCE ant garso juostos, kol pasirodys 'BT PAIRING'. Įjunkite Bluetooth savo išmaniajame telefone ir sąraše pasirinkite 'Samsung HW-M4500'.

Ką daryti, jei garsas nesusinchronizuotas su vaizdu?

Patikrinkite televizoriaus garso nustatymus ir įjunkite lūpų sinchronizavimo režimą garso juostoje (paspauskite nuotolinio valdymo pulte mygtuką SYNC). Jei problema išlieka, naudokite HDMI laidą, o ne Bluetooth.

Kaip naudoti Surround Sound režimą?

Paspauskite nuotolinio valdymo pulte mygtuką SURROUND, kad įjungtumėte Surround Sound režimą, kuris imituoja daugiakanalį garsą. Galite pasirinkti tarp 'Surround', 'Game', 'Music' arba 'Standard' pagal turinį.

Garso juosta neįsijungia. Ką daryti?

Patikrinkite, ar maitinimo laidas yra tinkamai prijungtas prie garso juostos ir elektros lizdo. Įsitikinkite, kad lizdas veikia. Jei garso juosta vis tiek neįsijungia, pabandykite ją atstatyti laikydami nuspaudę mygtuką 'Garsumas -' 5 sekundes.

Kaip valyti garso juostą?

Prieš valydami atjunkite garso juostą. Dulkes pašalinkite minkšta, sausa šluoste. Niekada nenaudokite cheminių ar abrazyvinių priemonių, taip pat skysčių tiesiogiai ant prietaiso.

Ar galiu pritvirtinti garso juostą prie sienos?

Taip, garso juosta yra suderinama su pridedamu sieniniu laikikliu. Pritvirtinkite laikiklį prie sienos tinkamais kaiščiais (nepridedami), tada pakabinkite garso juostą. Įsitikinkite, kad siena gali atlaikyti garso juostos svorį (1,9 kg).

Kaip belaidžiu būdu prijungti žemųjų dažnių garsiakalbį?

Žemųjų dažnių garsiakalbis prisijungia automatiškai belaidžiu būdu, kai tik garso juosta yra įjungta. Jei prisijungimas nepavyksta, vienu metu paspauskite mygtuką PAIRING garsiakalbio gale ir ant garso juostos, kol indikatorius pradės mirksėti, o tada užsidegs nuolat.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Pakeiskite baterijas naujomis (AAA tipo). Įsitikinkite, kad jokia kliūtis netrukdo signalui tarp nuotolinio valdymo pulto ir garso juostos. Jei problema išlieka, atstatykite garso juostą atjungdami ją 30 sekundžių, o tada vėl prijungdami.

Kaip atnaujinti garso juostos programinę įrangą?

Prijunkite tuščią USB atmintinę prie kompiuterio, atsisiųskite naujausią programinę įrangą iš Samsung svetainės (ieškokite HW-M4500), nukopijuokite failą į atmintinę, tada įjunkite ją į garso juostos USB prievadą. Atnaujinimas prasidės automatiškai.

NAUDOJIMO INSTRUKCIJA HW-M4500 SAMSUNG

	DĖMESIOELEKTROS SMŪGIOPAVOJUS, NEATIDARYKITE
	Šis simbolis nurodo, kad viduje teka aukšta įtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.
	Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.
	Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina jžeminti į saugų jžeminimo tinklą.
	Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.
	Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.
	Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga.

DÈMESIO

JSPÈJIMAS

- Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DÈMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE I PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.
• lrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę jžeminimo jungtį.
• Norint atjungti jrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Nedėkite ant jrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami ši įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONĖS

1. Įsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant galinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti jrenginys ir sutrikti jo veikimas.

4. Saugokite gaminj nuo drėgmės (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.

5. Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų i ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų. Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

APIE ŠI VADOVA

Naudotojo vadove yra dvi dalys: šis paprastas popierinis NAUDOTOJO VADOVAS ir IŠSAMUS VADOVAS, kurį galite atsisiųsti.

Šiuo vadovu naudokitės saugumo instrukcijoms, gaminio montavimo nurodymams, komponentams, sujungimams ir gaminimo specifikacijos peržiūrėti.

Klientų aptarnavimo centrą galite pasiekti nuskaitydami QR kodą. Jei vadovą norite peržiūrėti kompiuteryje arba mobiliajame įrenginyje, atsisiųskite vadovą dokumento formatu iš svetainės. (http://www.samsung.com/support)

Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

TURINYS

01 Komponentų patikrinimas 2

Bateriju ïdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos) ____ 2

02 Gaminio apžvalga 3

Viršutinis / priekinis pailgojo garsiakalbio skydelis ____ 3

Apatinis „Soundbar“ skydelis 4

03 „Soundbar“ prijungimas 5

Elektros šaltinio prijungimas ____ 5

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio ____ 6

- Automatinis žemųjų dažnių garsiakalbio ir „Soundbar“ sujungimas ____ 6

- Žemųjų dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai ____ 7

04 Prijungimas prie televizoriaus 9

1 būdas. Prijungimas naudojant kabelį ____ 9

- Prijungimas naudojant optinį kabelį ____ 9

- Televizoriaus prijungimas naudojant HDMI kabelj ____ 10

2 būdas. Prijungimas belaidžiu ryšiu ____ 11

- Televizoriaus prijungimas per „Bluetooth“ ____ 11

05 Išorinio jrenginio prijungimas 13

Prijungimas naudojant optinį arba analoginio garso (AUX) kabelį ____ 13

Prijungimas naudojant HDMI kabelj ____ 14

06 USB prijungimas 15

07 Mobiliojo jrenginio prijungimas 17

Prijungimas per „Bluetooth“ ____ 17

Programos „Samsung Audio Remote“ naudojimas ____ 20

• Programélès „Samsung Audio Remote“ diegimas ____ 20
• Programèlès „Samsung Audio Remote“ paleidimas ____ 20

08 Nuotolinio valdymo pulto naudojimas 21

Kaip naudotis nuotolinio valdymo pultu 21

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu ____ 24

Paslėptų mygtukų naudojimas ____ 25

Skirtingų režimų garso efektų išvesties techniniai duomenys ____ 25

09 Sienos laikiklio montavimas 26

Su jrengimu susijusios atsargumo priemonės 26

Tvirtinimo prie sienos komponentai 26

10 Programinės įrangos naujinimas 28

Atnaujinimo procedūra 28

Jei nepasirodo „UPDATE“ 29

11 Trikčių šalinimas 30

12 Licencija 31

13 Atvirosios programinės įrangos licencijos pranešimas 31

14 Svarbi pastaba apie techninę priežiūrą 31

15 Techniniai duomenys ir vadovas 32

Specifikacijos 32

01 KOMPONENTU PATIKRINIMAS

• Maitinimo jungčių prijungimo veiksmai yra sužymėti (①, ②, ③). Jei reikia daugiau informacijos apie maitinimo jungčių prijungimą, žr. 5 psl.
• Informacija apie „Soundbar“ tvirtinimo prie sienos komponentus pateikiama 26 psl.
• HDMI kabelis parduodamas atskirai. Norėdami įsigyti, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centra.
• Atsižvelgiant į regioną kintamosios srovės maitinimo kištuko išvaizda gali skirtis arba kištukas gali būti integruotas kintamosios ir nuolatinės srovės adapterio viduje.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Pastumkite baterijų dangtelį rodyklės kryptimi, kol jis visiškai nusiims. 2 AA baterijas (1,5 V) įdėkite teisingai pasirinkdami poliškumo kryptį. Pastumkite baterijų dangtelį ir įstatykite atgal į vietą.

1	(Maitinimo) mygtukasJungiamas arba išjungiamas maitinimas.
2	-/+ (Garsumo) mygtukasReguliuojamas garsumas.Reguliuojant garsumo lygis rodomas „Soundbar“ priekiniame ekrane.
3	(Šaltinio) mygtukasPasirenkamas šaltinio įvesties režimas.
	Įvesties režimas Ekranas
	Optinė skaitmeninė išvestis D.IN
	ARC (HDMI OUT) įvestis	D.IN → TV ARC (Automatinis konvertavimas)
	AUX įvestis AUX
	HDMI įvestis HDMI
	BLUETOOTH režimas BT
	USB režimas USB
	• Jei norite jjungti režimą BT PAIRING, šaltinį perjunkite į režimą BT, tada paspauskite ir ilgiau nei 5 sek.palaikykite (Šaltinio) mygtuką.
4	EkranasRodoma gaminio būsena ir dabartinis režimas.

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek.
• Kai jjungsite jrenginj, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.
• Jei norite mégautis tik „Soundbar“ garsiakalbio atkuriamu garsu, turite išjungti TV garsiakalbius jėję į TV garso nustatymo meniu. Žr. savininko vadovą, gautą su savo televizoriumi.

Apatinis „Soundbar“ skydelis

1	AUX INSkirta prijungti prie išorinio jrenginio analoginės išvesties.
2	OPTICAL IN (D.IN)Skirta prijungti prie išorinio jrenginio skaitmeninės (optinės) išvesties.
3	DC 19V (Maitinimo šaltinio įvadas)Skirta kintamosios / nuolatinės srovės adapteriui prijungti.
4	HDMI INPriimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį.Skirta prijungti prie išorinio jrenginio HDMI išvesties.
5	HDMI OUT (TV-ARC)Skirta prijungti prie HDMI (ARC) lizdo televizoriuje.

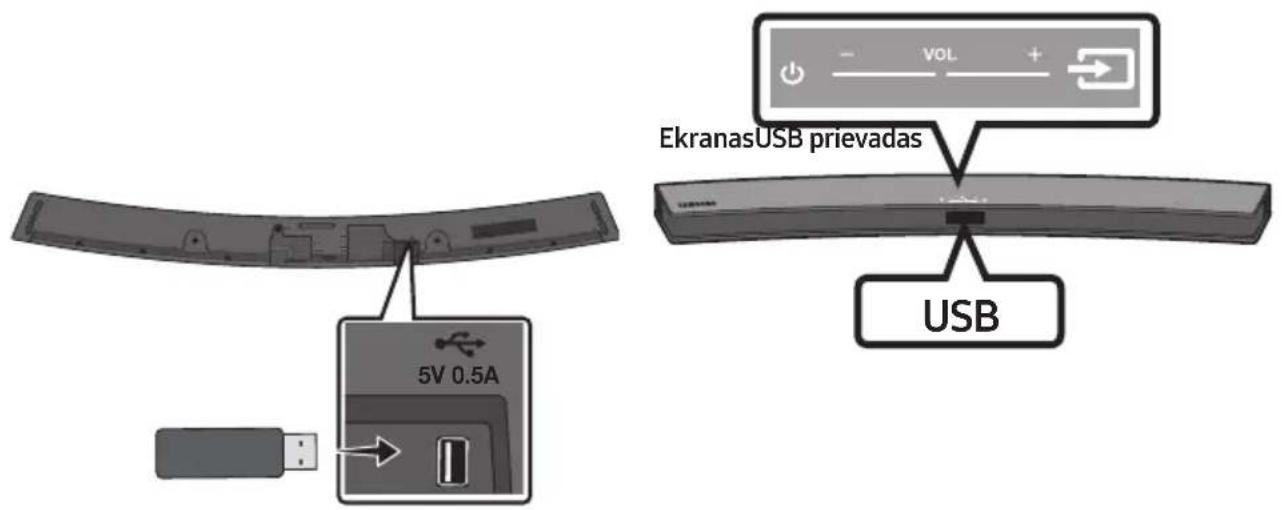

6	(5V 0.5A)Skirta USB jrenginiu prijungti norint leisti muzikos failus iš USB jrenginio per „Soundbar“.

• Norėdami išjungti kintamosios arba nuolatinės srovės maitinimo adapterio maitinimo laidą iš sieninio elektros lizdo, ištraukite kištuką. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.

03 „SOUNDBAR“ PRIJUNGIMAS

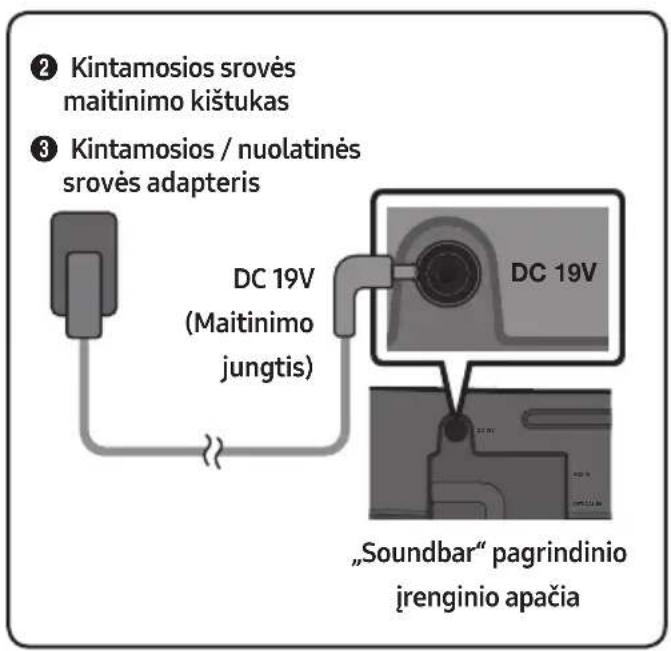

Elektros šaltinio prijungimas

Naudodami maitinimo šaltinio komponentus (1, 2, 3) jrenginius prie elektros maitinimo išvadų prijunkite tokia tvarka: 1.) Žemųjų dažnių garsiakalbis → 2.) „Soundbar“ pagrindinis jrenginys. Žr. toliau pateikiamą iliustraciją.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio priklijuotą etiketę. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio

Prijungę žemujų dažnių garsiakalbį galite mégautis sodriais žemujų dažnių garsais.

Automatinis žemujų dažnių garsiakalbio ir „Soundbar“ sujungimas

Kai prijungę maitinimo laidus prie „Soundbar“ ir žemujų dažnių garsiakalbio jjungiate maitinimą, žemujų dažnių garsiakalbis automatiškai prijungiamas prie „Soundbar“.

- Kai automatinis siejimas bus baigtas, jsijungs viršutinėje žemųjų dažnių garsiakalbio dalyje esantys mėlyni indikatoriai.

LED indikatorių lemputės viršutinėje žemųjų dažnių garsiakalbio dalyje

LED Büsena Aprašas Sprendimas
Mélyna	Dega	Sékmingai prisijungta (jprastas veikimas)	-
	Mirksi Ryšys atkuriamas	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio arba šiek tiek palaukite. (Jei mirksėti nenustoja, pabandykite žemujų dažnių garsiakalbį prijungti rankiniu būdu. Žr. 7 psl.)
Raudona Dega		Budėjimo režimas („Soundbar“ pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ jrenginio.
		Nepavyko prisijungti	Prijunkite dar kartą. Žr. 7 psl. pateikiamas rankinio prijungimo instrukcijas.
Raudona ir mėlyna	Mirksi Gedimas		Žr. vadove pateikiamą „Samsung“ techninės priežiūros centro kontaktinę informaciją

Žemuju dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai

Prieš jungdami rankiniu būdu patikrinkite

- Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemųjų dažnių garsiakalbio maitinimo laidai. - Įsitikinkite, ar „Soundbar“ jjungtas.

1. Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET. Žemųjų dažnių garsiakalbio viršutinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

Galinė žemujų dažnių garsiakalbio dalis

Viršutinė žemujų dažnių garsiakalbio dalis

1. Išjunkite „Soundbar“.
2. Paspauskite ir bent 5 sekundes palaikykite nuotolinio valdymo pulto mygtuką VOL, kai „Soundbar“ yra išjungtas (OFF).
3. „Soundbar“ ekrane 1,3 sek. rodomas pranešimas ID SET, tada jis išnyksta.

1. Kai mėlynas žemųjų dažnių garsiakalbio indikatorius mirksi, jjunkite pailgojo garsiakalbio maitinimą paspausdami mygtuką ⏻ (Maitinimo), esantį viršutiniame skydelyje arba ant nuotolinio valdymo pulto.

2. Kai ryšys sėkmingai užmegztas, mėlynas indikatorius žemųjų dažnių garsiakalbio viršuje nestos mirksėti ir švies nepertraukiamai.

- Jei prijungimo metu jvyks klaida, mėlynas indikatoriaus nepertraukiamai mirksės. Pereikite prie 1 žingsnio ir pradėkite iš naujo.

PASTABOS

• Nejunkite šio gaminio ar televizoriaus maitinimo laido i sieninį elektros lizdą, kol nėra sujungti visi komponentai.

• Prieš perkeldami j kitą vietą arba montuodami šj gamini, būtinai išjunkite maitinimą ir atjunkite maitinimo laidą.

• Išjungus pagrindinio įrenginio maitinimą, belaidis žemujų dažnių garsiakalbis persijungs į budėjimo režimą, o viršuje kelis kartus sumirksėjęs mėlynas STANDBY režimo LED indikatorius pradės šviesti raudonai.

• Netoli „Soundbar“ garsiakalbio veikiant jrenginiui, kuris naudoja tokius pačius dažnius (5,8 GHz), kaip ir „Soundbar“ garsiakalbis, gali trūkinėti garsas.
• Maksimalus pagrindinio jrenginio belaidžio ryšio signalo perdavimo atstumas yra apie 10 metru, tačiau jis gali skirtis priklausomai nuo naudojimo aplinkos. Jei tarp pagrindinio jrenginio ir belaidžio žemujų dažnių garsiakalbio yra plieno, betono arba metalo siena, sistema gali visai neveikti, nes belaidžio ryšio signalas negali prasiskverbti per metalą.

ATSARGUMO PRIEMONÈS

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemųjų dažnių garsiakalbj. Saugokite įrenginius nuo vandens ir drėgmės.
• Tam, kad garsas būtų optimalus, įsitikinkite, kad prie belaidžio žemųjų dažnių garsiakalbio ir belaidžio ryšio imtuvo modulio (parduodamas atskirai) nėra jokių kliūčių.

Prie „Soundbar“ garsiakalbio prijungę „Samsung“ belaidžių galinių garsiakalbių komplektą (SWA-8500S), garsą išplėsite iki tikro belaidžio garso (parduodama atskirai). Jei reikia daugiau informacijos, žr. „Samsung“ belaidžio galinių garsiakalbių komplekto vadovą.

04 PRIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus garsą leiskite per „Soundbar“ naudodami laidinę ar belaidę jungtį.

- Kai „Soundbar“ prijungiamas prie pasirinkto „Samsung“ televizoriaus, „Soundbar“ galima valdyti televizoriaus nuotolinio valdymo pultu.

• Naudojant optimis kabelis, šią funkciją gali palaikyti 2017 m. „Samsung Smart TV“ televizoriai, palaikantys „Bluetooth“.
• Ši funkcija leidžia televizoriaus meniu reguliuoti garso lauką ir įvairius nustatymus, garsumą bei garsą nutildyti.

1 būdas. Prijungimas naudojant kabelj

Prijungimas naudojant optinį kabelį

1. Sujunkite „Soundbar“ garsiakalbio lizdą OPTICAL IN (Garsas) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu.

2. Paspauskite mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite režima „D.IN“.

- Kai „Soundbar“ prijungiamas prie po 2017 m. išleisto „Samsung Smart TV“ televizoriaus, automatiškai jjungiama „Bluetooth POWER“ funkcija, kad „Soundbar“ būtų galima valdyti televizoriaus nuotolinio valdymo pultu. (Žr. 23 psl. dėl išsamios informacijos apie „Bluetooth POWER“)

Auto Power Link

Auto Power Link funkcija automatiškai jjungia „Soundbar“, kai jjungiate televizorių.

1. Sujunkite „Soundbar“ garsiakalbj ir televizorių skaitmeniniu optiniu kabeliu.

2. Paspauskite mygtuką (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite „D.IN“.

3. Norėdami jjungti arba išjungti Auto Power Link funkciją, paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn.

4. Pagal numatytuosius nustatymus Auto Power Link funkcija yra ON. (Jei šią funkciją norite išjungti, išjunkite automatinio jjungimo funkciją naudodami „Soundbar“.)

5. Atsižvelgiant i prijungta irenginj, funkcija automatinio siejimo jjungus funkcija gali neveikti.
6. Ši funkcija veikia tik jjungus režimą D.IN.

Televizoriaus prijungimas naudojant HDMI kabelj

1. Ijunge „Soundbar“ ir televizorių prijunkite HDMI kabelį (nepridedamas), kaip parodyta paveikslėlyje.

2. „Soundbar“ pagrindinio jrenginio ekrano lange rodoma TV ARC, o per „Soundbar“ leidžiamas televizoriaus garsas

- Jeigu televizoriaus garso nesigirdi, paspauskite mygtuką (Šaltinio) nuotolinio valdymo pulte arba pailgojo garsiakalbio viršutiniame skydelyje, kad perjungtumėte i „D.IN“ režimą. Ekrane paeiliui rodoma D.IN ir TV ARC, tada pasigirsta televizoriaus garsas.

• Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TV ARC“, patikrinkite, ar kabelis prijungtas prie tinkamo lizdo.
• Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygi.

PASTABOS

• HDMI yra sąsaja, leidżianti perduoti vaizdo ir garso duomenis skaitmeniniu būdu naudojant tik vieną jungtį.
• Jei televizoriuje yra ARC prievadas, prijunkite HDMI kabelj prie HDMI IN (ARC) prievado.
• Jei jmanoma, rekomenduojame naudoti bešerdj HDMI kabelj. Naudojant šerdinj HDMI kabelj, jis turėtų būti mažesnio nei 14 mm skersmens.
  • „Anynet+“ funkcija turi būti jjungta.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.

2 būdas. Prijungimas belaidžiu ryšiu

Televizoriaus prijungimas per „Bluetooth“

Prijunge televizorių per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną televizorių.

Prijungimas pirmą kartą

1. Paspauskite mygtuką (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite BT.
2. BT perjunkite i BT PAIRING.

- Jeigu pasirodo užrašas „BT READY“, paspauskite ir palaikykite mygtuką ➞ (Šaltinio) pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte ilgiau nei 5 sekundes, kad pasirodytu užrašas „BT PAIRING“.

1. Televizoriuje jjunkite „Bluetooth“ režimą. (Daugiau informacijos pateikiama televizoriaus vadove.)

2. Televizoriaus ekrane rodomame sąraše pasirinkite [AV] Samsung Soundbar Mxxxx M-Series. Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas Need Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.

- Kai televizorių prijungiate, „Soundbar“ priekiniame ekrane parodoma [TV pavadinimas] → BT.

1. Dabar per „Soundbar“ galite leisti televizoriaus garsą.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar Mxxxx M-Series), ištrinkite jį.
• „BT“ režimu paspauskite ir palaikykite mygtuką (Šaltinio) ilgiau nei 5 sekundes pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte, kad perjungtumėte i režimą „BT PAIRING“. Tada televizoriaus paieškos sąraše pasirinkite [AV] Samsung Soundbar Mxxxx M-Series.

Ką reiškia BT READY ir BT PAIRING būsena?

• BT READY : Veikiant šiam režimui galite ieškoti anksčiau prijungtu televizorių arba prisijungti prie „Soundbar“ iš anksčiau prijungto mobiliojo įrenginio.
• BT PAIRING : Veikiant šiam režimui galite prisijungti prie naujo jrenginio. („BT“ režimu paspauskite ir palaikykite mygtuką 📄 (Šaltinio) ilgiau nei 5 sekundes pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte).

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 5 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai;
• jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

„Soundbar“ atjungimas nuo televizoriaus

Paspauskite mygtuką (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte ir perjunkite j bet kurj režimą, išskyrus „BT“.

• Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymą iš „Soundbar“. (Reikalingas laikas gali skirtis ir priklauso nuo televizoriaus modelio.)
• Jei norite nutraukti automatinj „Bluetooth“ ryšj tarp „Soundbar“ ir televizoriaus, paspauskite ir 5 sek. palaikykite nuotolinio valdymo pulto mygtuką ▶II (Leisti/Pristabdyti), kai būsena yra BT READY. (Perjunkite Ijungti → Išjungti)

05 IŠORINIO İRENGINIO PRIJUNGIMAS

Kad per „Soundbar“ galétumète leisti išorinio įrenginio garsą, prie išorinio įrenginio prisijunkite naudodami laidinį arba belaidį tinklą.

Prijungimas naudojant optinį arba analoginio garso (AUX) kabelį

1 Garso (AUX) kabelis

① Sujunkite pagrindinio jrenginio lizdą AUX IN (Garsas) ir šaltinio jrenginio lizdą AUDIO OUT garso kabeliu.
② Pasirinkite režimą „AUX“ paspausdami mygtuką 📄 (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte.

2 Optinis kabelis

① Sujunkite pagrindinio jrenginio lizdą OPTICAL IN (Garsas) ir šaltinio jrenginio lizdą OPTICAL OUT skaitmeniniu optiniu kabeliu.
② Pasirinkite režimą „D.IN“ paspausdami mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte.

Prijungimas naudojant HDMI kabelj

1. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI IN, o kitą prie skaitmeninio įrenginio lizdo HDMI OUT.
2. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI OUT (TV-ARC), o kitą prie televizoriaus lizdo HDMI IN.
3. Paspauskite mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite HDMI.
4. HDMI režimas rodomas „Soundbar“ ekrano skydelyje, o garsas leidžiamas.

06 USB PRIJUNGIMAS

Per „Soundbar“ galite leisti muzikos failus, esančius USB atminties jrenginiuose.

1. USB jrenginj prijunkite prie USB prievado gaminio nugarėlėje.
2. Paspauskite mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite USB.
3. Ekrane parodoma USB.
4. Per „Soundbar“ leiskite muzikos failus iš USB atminties jrenginių.

- „Soundbar“ automatiškai išjungiamas (Automatinio maitinimo išjungimo funkcija), jei daugiau nei 5 minutes neprijungiamas joks USB jrenginys.

Failų formatų tipų suderinamumo sąrašas

Plétinys Kodekas Diskretizavimo dažnis Bitų perdavimo sparta
*.mp3 MPEG 1 Layer2	16–48 KHz 80–320 kb/s
	MPEG 1 Layer3 16–48 KHz 80–320 kb/s
	MPEG 2 Layer3 16–48 KHz 80–320 kb/s
	MPEG 2.5 Layer3 16–48 KHz 80–320 kb/s
*.wma Wave_Format	MSAudio1 16–48 KHz 56–128 kb/s
	Wave_Format_MSAudio2 16–48 KHz 56–128 kb/s
*.aac AAC 16–96 KHz	48–320 kb/s
	AAC-LC	16–96 KHz	128–192 kb/s5.1 k. 320 kb/s
	HE-AAC	24–96 KHz	48–64 kb/s5.1 k. 160 kb/s
*.wav	-	16–48 KHz	iki 3000 kb/s
*.ogg	OGG 1.1.0	16–48 KHz	50–500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16–96 KHz	iki 3000 kb/s

• Jei yra per daug aplankų ir failų, saugomų USB įrenginyje, gali praeiti šiek tiek laiko, kol „Soundbar“ garsiakalbis pasieks failus ir juos paleis.

07 MOBILIOJO İRENGINIO PRIJUNGIMAS

Prijungimas per „Bluetooth“

Prijunge mobiluji irenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną „Bluetooth“ jrenginį.

Prijungimas pirmą kartą

1. Paspauskite mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte, tada pasirinkite BT.
2. BT perjunkite i BT PAIRING.

- Jeigu pasirodo užrašas „BT READY“, paspauskite ir palaikykite mygtuką (Šaltinio) pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte ilgiau nei 5 sekundes, kad pasirodytu užrašas „BT PAIRING“.

1. Sąraše pasirinkite [AV] Samsung Soundbar Mxxxx M-Series.

- Kai „Soundbar“ prijungiamas prie „Bluetooth“ jrenginio, priekiniame ekrane parodoma [„Bluetooth“ jrenginio pavadinimas] → BT.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar Mxxxx M-Series), ištrinkite ji.
• „BT“ režimu paspauskite ir palaikykite mygtuką ➞ (Šaltinio) ilgiau nei 5 sekundes pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte, kad perjungtumėte i režimą „BT PAIRING“. Tada „Bluetooth“ jrenginių paieškos sąraše pasirinkite [AV] Samsung Soundbar Mxxxx M-Series.

Ką reiškia BT READY ir BT PAIRING būsena?

• BT READY : veikiant šiam režimui galite ieškoti anksčiau prijungtu televizorių arba prisijungti prie „Soundbar“ iš anksčiau prijungto mobiliojo jrenginio
• BT PAIRING : veikiant šiam režimui galite prisijungti prie naujo jrenginio. ( „BT“ režimu paspauskite in palaikykite mygtuką 📄 (Šaltinio) ilgiau nei 5 sekundes pailgojo garsiakalbio viršutiniame skydelyje arba nuotolinio valdymo pulte).

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 5 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ įrenginiai;
• jei „Bluetooth“ įrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.
• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkciją.
• „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.
• „Soundbar“ garsiakalbį susiejus su „Bluetooth“ įrenginiu ir įrenginio nuskaitytų įrenginių sąraše pasirinkus [AV] Samsung Soundbar Mxxxx M-Series, bus automatiškai įjungta „Soundbar“ BT veiksena.

- Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietų jrenginių sąraše. („Bluetooth“ jrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)

• „Soundbar“ garsiakalbis bus rodomas „Bluetooth“ jrenginio rastų jrenginių sąraše, tik kai „Soundbar“ rodoma BT READY.
• Naudojantis „Bluetooth“ funkcija, „Soundbar“ garsiakalbio negalima susieti su kitu „Bluetooth“ jrenginiu.

Bluetooth POWER funkcija jjungta (Bluetooth POWER)

Jei anksčiau susietas „Bluetooth“ jrenginys bando susisieti su „Soundbar“ garsiakalbiu, kai yra jjungta funkcija „Bluetooth POWER jjungta“, o „Soundbar“ garsiakalbis yra išjungtas, „Soundbar“ garsiakalbis jjungiamas automatiškai.

1. Spauskite nuotolinio valdymo pulto mygtuką Bluetooth POWER, kol bus jjungtas „Soundbar“ qarsiakalbis.
2. „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“ garsiakalbio

Galite atjungti „Bluetooth“ jrengini nuo „Soundbar“ garsiakalbio. Jei reikia instrukciju, žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ garsiakalbis bus atjungtas.
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Paspauskite mygtuką ➞ (Šaltinio) viršutiniame skydelyje arba nuotolinio valdymo pulte ir pakeiskite j bet kurj režimą, išskyrus „BT“.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant i „Bluetooth“ jrenginį.)
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

PASTABOS

• Veikiant „Bluetooth“ ryšio veiksena „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ įrenginio viršys 10 metru.
• „Soundbar“ garsiakalbis automatiškai išsijungia po 5 minučių į parengties būseną.

Daugiau apie „Bluetooth“

„Bluetooth“ yra technologija, kuri leidžia sujungti „Bluetooth“ palaikančius įrenginius naudojant trumpą belaidį ryšį.

- „Bluetooth“ jrenginys gali sukelti triukšmą arba gali veikti netinkamai, atsižvelgiant i jo naudojimą, jei:

• jūsų kūno dalis liečiasi su „Bluetooth“ įrenginio arba „Soundbar“ garsiakalbio imtuvo / siųstuvo sistema;
• jj veikia kliūčių (pvz., sienų, kampų ar pertvarų) sukeltas elektros tiekimo nuokrypis;

• jj jau paveikė elektros trukdžiai dėl to paties dažnių diapazono įrenginių, įskaitant medicinos įrangą, mikrobangų krosneles ir belaidį LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienas kito.

• Kuo atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio didesnis, tuo blogesnė bus ryšio kokybė.Jei atstumas viršija „Bluetooth“ veikimo diapazoną, ryšys nutrūksta.

- Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.

- „Bluetooth“ ryšys veikia tik tada, kai jis yra netoli įrenginio. Ryšys bus automatiškai išjungtas, jei „Bluetooth“ prietaisas bus už diapazono ribų. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.

- Šio belaidžio jrenginio veikimo metu gali kilti elektros trukdžių.

Programos „Samsung Audio Remote“ naudojimas

Programèlès „Samsung Audio Remote“ diegimas

Norėdami valdyti „Soundbar“ garsiakalbį išmaniuoju įrenginiu ir programėle „Samsung Audio Remote“, atsisiųskite ją iš parduotuvės „Google Play“.

Parduotuvėje ieškokite : Samsung Audio Remote

Programėlės „Samsung Audio Remote“ paleidimas

Norėdami paleisti ir naudoti programėlę „Samsung Audio Remote“, išmaniajame įrenginyje palieskite „Audio Remote“ piktogramą ir vykdykite ekrane pateikiamus nurodymus.

- Programėlė „Samsung Audio Remote“ suderinama tik su „Android“ mobiliaisiais telefonais ir mobiliaisiais įrenginiais, kuriuose veikia „Android OS 3.0“ arba naujesnė versija.

Kaip naudotis nuotolinio valdymo pultu

1	Maitinimas	ljungia ir išjungia „Soundbar“ garsiakalbj.
2	Garso valdymas	Galite pasirinkti TREBLE, BASS arba AUDIO SYNC.Norėdami reguliuoti aukštujų arba žemųjų dažnių garsumą, garso nustatymų meniu pasirinkite TREBLE arba BASS, tada sureguliuokite garsumą -6~+6 naudodami mygtukus Aukštyn / Žemyn.Paspauskite ir laikykite nuspaudę maždaug 5 sek. mygtuką (Garso valdymas), jei norite reguliuoti visų dažnio juostų garsą. Galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ir 10 KHz (Kairėn / Dešinėn) juostas ir galima nustatyti kiekvienos iš jų nuostatą nuo -6 iki +6 (Aukštyn / Žemyn).Jei televizoriaus ir „Soundbar“ vaizdas ir garsas nėra sincronizuoti, garso nustatymuose pasirinkite parinktį AUDIO SYNC, tada nustatykite garso delsą (nuo 0 iki 300 milisekundžių) naudodami mygtukus Aukštyn / Žemyn.(Išskyrus USB režimą)Garso sincronizavimas palaikomas tik su kai kuriomis funkcijomis.
3	Surround	Erdvinio garso funkcija suteikia garsui sodrumo ir erdvės pojūtį.Kaskart paspaudus šį mygtuką ON arba OFF.ON : Per visus garsiakalbius leidžiamas garsas.OFF : Per kelis garsiakalbius galite klausyti garso iš originalaus šaltinio kanalo.

4	SOUND MODE	Pageidaujamą garso efektą galite nustatyti pasirinkdami STANDARD, MUSIC, CLEAR VOICE, SPORTS arba MOVIE.Jei norite mégautis originaliu garsu, pasirinkite režimą STANDARD.DRC (Dynamic Range Control)Suteikia galimybę dinamiškai valdyti „Dolby Digital“ kokybės garso takelius. Jei veikiant budėjimo režimui paspausite ir palaikysite mygtuką SOUND MODE, jungsite arba išjungsite DRC (Dynamic Range Control). Veikiant DRC stiprus garsas sumažinamas. (Garsas gali būti iškraipytas.)
5	Šaltinio	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.Režimas BT PAIRINGRežimą BT PAIRING veikiant BT režimui galite jjungti paspausdami ir ilgiau nei 5 sek. palaikydami (Šaltinio) mygtuką. Žr. 17 psl. pateiktą išsamią informaciją.Funkcija „Auto Power Down“Įrenginys automatiškai išjungiamas toliau nurodytais atvejais.- D.IN / HDMI / BT / USB režimas: jei garso signalo nėra 5 minutes.- AUX režimas:- Jei garso (AUX) kabelis atjungtas 5 minutes;- Jei nėra KEY įvesties 8 val., kai garso (AUX) kabelis yra prijungtas. (Funkcija „Auto Power Down“ gali būti išjungta tik šiuo atveju.)- Jei norite išjungti funkciją „Auto Power Down“ esant jjungtam “AUX” režimui, paspauskite ir 5 sek. palaikykite nuspaudę mygtuką ▶II. Ekrane pasirodo užrašas“ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN”.
6	Leisti /Pristabdyti	Norėdami laikinai pristabdyti muzikos failo atkūrimą, paspauskite mygtuką ▶II.Jei paspausite mygtuką dar kartą, muzikos failą paleisite.
7	Aukštyn /Žemyn /Kairėn /Dešinėn	Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn /Kairėn / Dešinėn.Paspaudę mygtuką Aukštyn / Žemyn / Kairėn / Dešinėn pasirinkite arba nustatykite funkcijas.KartojimasJei veikiant USB režimui norite naudoti kartojimo funkciją, paspauskite mygtukąAukštyn.Muzikos perjungimasJei norite pasirinkti kitą muzikos failą, paspauskite mygtuką Dešinėn. Jei norite pasirinkti kitą muzikos failą, paspauskite mygtuką Kairėn.Anynet+ / Auto Power LinkGalite jjungti arba išjungti „Anynet+“ ir automatinio siejimo jjungus funkcijas.„Anynet+“ ir automatinio siejimo jjungus funkcijos valdomos atitinkamais mygtukais Dešinėn ir Kairėn.„Anynet+“: jei „Soundbar“ yra prijungtas prie „Samsung“ televizoriaus per HDMI kabelį, „Soundbar“ galite valdyti naudodami „Samsung“ televizoriaus nuotolinio valdymo pultą. Jei „Anynet+“ norite ON arba OFF, paspauskite ir 5 sekundes palaikykite mygtuką Dešinėn.„Auto Power Link“: jei „Soundbar“ prie televizoriaus yra prijungtas skaitmeniniu optiniu kabeliu, „Soundbar“ gali automatiškai įsijungti, kai jjungiate televizorių. Paspauskite ir 5 sekundes palaikykite mygtuką Kairėn, kad „Auto Power Link“ funkciją ON arba OFF.- Pagal numatytuosius nustatymus „Anynet+“ ir automatinio siejimo jjungus funkcijos yra ON.
8	BluetoothPOWERBluetooth	Paspauskite, jei norite jjungti ar išjungti funkciją „Bluetooth POWER“ ar garsumo ribojimą.Funkcija „Bluetooth POWER“: jei „Soundbar“ veikiant budėjimo režimu jjungiama funkcija „Bluetooth POWER“, jjungus anksčiau prijungtą „Bluetooth“ jrenginį „Soundbar“ automatiškai jjungiamas ir prisijungia prie jrenginio per „Bluetooth”.- Kai jjungta funkcija „Bluetooth POWER“, „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER.Norėdami išjungti funkciją „Bluetooth POWER“, vieną kartą paspauskite mygtuką Bluetooth POWER.Tada priekiniame ekrane bus rodoma OFF-BLUETOOTH POWER.Jei jjungtas D.IN režimas, o „Soundbar“ yra prijungtas prie naujesnio nei 2017 m. „Samsung Smart TV“ televizoriaus modelio, „Soundbar“ galima valdyti naudojant televizoriaus nuotolinio valdymo pultą. Veikiant šiam režimui „Bluetooth POWER“ negalima išjungti.Garsumo ribojimo funkcija: Kadangi jjungus maitinimą, kai nustatytas didelis garsumas, gali būti pažeista klausa, ši funkcija nustato garsumo reikšmę 20, jei ji buvo didesné nei 20.- Numatytoji garsumo ribojimo reikšmė yra išjungta. Nustatytas garsumas išlieka net išjungus maitinimą.- Norėdami pakeisti nustatymą, paspauskite mygtuką Bluetooth POWERnuotolinio valdymo pulte ir palaikykite 5 sekundes. Kai garsumo ribojimas išjungtas, priekiniame ekrane bus rodoma V FREE, o kai ši funkcija jjungta, rodoma V LOCK.

9	WOOFER
		Paspaudę mygtuką aukštyn arba žemyn koreguosite žemųjų dažnių garsiakalbio garsumą iki -12 arba nuo -6 iki +6.Paspaudus mygtuką, žemųjų dažnių garsiakalbio garsumo lygis grąžinamas i 0.
10	VOL
		Paspaudę mygtuką aukštyn arba žemyn pakoreguosite garsumą.NutildymasJei norite nutildyti garsą, paspauskite mygtuką VOL. Paspaudę jį dar kartą, garsą jjungsite.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu

Televizoriaus meniu „Samsung“ televizoriaus garsiakalbius nustatykite kaip išorinius garsiakalbius. (Daugiau informacijos pateikiama televizoriaus naudotojo vadove.)

- Pastatę „Soundbar“ galite reguliuoti „Soundbar“ garsumą naudodami IR nuotolinio valdymo pultą, kurį gavote su „Samsung“ televizoriumi. (Jei šios funkcijos nenorite naudoti, jjunge „Soundbar“ paspauskite ir 5 sek. palaikykite mygtuką Surround. „Soundbar“ ekrane pasirodo OFF-TV REMOTE, o funkcija išjungiama.)

Jei garsumą norite valdyti tik „Samsung“ televizoriaus nuotolinio valdymo pultu, paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką Surround, kol „Soundbar“ ekrane pasirodys

SAMSUNG-TV REMOTE.

- Kaskart 5 sek. palaikius mygtuką Surround, režimas perjungiamas tokia tvarka:

SAMSUNG-TV REMOTE (numatytasis režimas) → OFF-TV REMOTE → ALL-TV REMOTE.

- Jei „Soundbar“ garsumą norite reguliuoti naudodami kito gamintojo televizoriaus nuotolinio valdymo pultą, jjunkite „Soundbar“, paspauskite ir 5 sek. palaikykite mygtuką Surround („Soundbar“ ekrane parodoma OFF-TV REMOTE), atleiskite mygtuką Surround, tada paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką Surround. („Soundbar“ ekrane parodoma ALL-TV REMOTE.)

- Ši funkcija gali neveikti, tai priklauso nuo nuotolinio valdymo pulto.

– Šią funkciją palaikantys gamintojai:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Paslėptų mygtukų naudojimas

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
Surround	TV nuotolinio valdymo pultas Ijungta / Išjungta	24 puslapis
[YSHS] (Šaltinio)	BT susiejimas 17 puslapis
►II (Leisti / Pristabdyti)	Auto Power Down Ijungta / Išjungta(AUX veiksena)	22 puslapis
	Paleisti (budėjimo režimas) 28 puslapis
VOL ID SET (budėjimo režimas) 7 puslapis
Kairėn Auto Power Link ON/OFF 10 puslapis
Dešinėn	Anynet+ ON/OFF	23 puslapis
[GGSK] (Garso valdymas)	7 juostų EQ 21 puslapis
SOUND MODE DRC ON/OFF (budėjimo režimas) 22 puslapis
Bluetooth POWER	Garsumo ribojimo Ijungta / Išjungta	23 puslapis

Skirtingų režimų garso efektų išvesties techniniai duomenys

Efektas		Įvestis	Išvestis
			Be belaidžio galinių garsiakalbių rinkinio	Su belaidžiu galinių garsiakalbių rinkiniu
Surround	ON	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan
SOUND MODE	STANDARD	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan
	MUSIC	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan
	CLEAR VOICE	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan
	SPORTS	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan
	MOVIE	2.0 kan	2.1 kan	4.1 kan
		5.1 kan	2.1 kan	4.1 kan

• „Samsung“ belaidis galinių garsiakalbių rinkinys įsigyjamas atskirai. Jei norite įsigyti rinkinį, kreipkitės į pardavėją, iš kurio įsigijote „Soundbar“ garsiakalbj.

09 SIENOS LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
- Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar drėgnumas.
- Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
- Ísigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rėmus.
- Tvirtinimo prie sienos varžtus pirkite atsižvelgdami i sienos, prie kurios tvirtinsite „Soundbar“, tipą ir storj.

- Skersmuo: M5

– Ilgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami „Soundbar“ prie sienos, prijunkite jo kabelius prie išorinių įrenginių.
• Prieš tvirtindami įsitikinkite, kad įrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgį.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio tvirtinimo varžtas (2 EA)

Sieninius laikiklius (2 EA)

1. Pridėkite Tvirtinimo prie sienos kreipiklis prie sienos paviršiaus.

2. Tvirtinimo prie sienos kreipiklis turi būti horizontalioje padėtyje.

3. Jei televizorius pritvirtintas prie sienos, „Soundbar“ tvirtinkite bent 5 cm žemiau nei televizorius.

1. Pažymėkite vietą, kur varžtai bus jsukti i sieną, ir nuimkite Tvirtinimo prie sienos kreipiklis. Tada išgręžkite skyles varžtams naudodami tinkamo dydžio grąztą.

1. Pažymėtose vietose tinkamais varžtais prie sienos pritvirtinkite 2 Sieninius laikiklius.

1. Uždėkite „Soundbar“ garsiakalbj ant 2 Sieninius laikiklius, kaip parodyta iliustracijoje.

1. Ikiškite Laikiklio tvirtinimo varžtus j visas apatinėje gaminio pusėje esančias skylutes. Privežkite visus Laikiklio tvirtinimo varžtus, kad užfiksuotumėte „Soundbar“ garsiakalbj ant 2 Sieninius laikiklius.

• Nesikabinkite už pritvirtinto jrenginio, saugokite jì nuo smūgių ir nenumeskite.
• Gerai pritvirtinkite jrenginj prie sienos, kad jis nenukristų. Jei jrenginys nukris, jis gali sužeisti arba būti sugadintas.
• Kai jrenginys pritvirtintas prie sienos, užtikrinkite, kad vaikai netrauktų jokių jungiamųjų kabelių, nes dėl to jrenginys gali nukristi.
• Siekdami efektyviai išnaudoti prie sienos pritvirtintą įrangą, garsiakalbio sistemą montuokite bent 5 cm žemiau nei televizorius, jei televizorius pritvirtintas prie sienos.
• Jei jrenginio prie sienos netvirtinsite, dėl savo saugumo pastatykite jį ant tvirto plokščio paviršiaus, nuo kurio jis negalėtų nukristi.

10 PROGRAMINĖS JRANGOS NAUJINIMAS

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Jei naujinimas siūlomas, galite atnaujinti programinę aparatinę įrangą USB įrenginį, kuriame yra programinės aparatinės įrangos naujinimas, prijungę prie „Soundbar“ USB prievado.

Jei reikia daugiau informacijos, kaip atsisiųsti naujinimo failus, eikite į „Samsung Electronics“ svetainę adresu (www.samsung.com → Support). Tada įveskite arba pasirinkite savo „Soundbar“ modelį, pasirinkite Programinė įranga ir programos, tada – Atsisiuntimai. Parinkties pavadinimas gali skirtis.

Atnaujinimo procedūra

1. Atlikite toliau nurodytus veiksmus ir atsisiųskite gaminio programinę įrangą: Eikite į „Samsung“ interneto svetainę (samsung.com) → ieškokite modelio pavadinimo – pasirinkite klientų palaikymo parinktį (parinkties pavadinimas gali keistis).

2. Atsisiųstą programinę įrangą išsaugokite USB atmintinėje ir pasirinkite „Išskleisti čia“, kad išpakuotumėte aplanką.

3. Išjunkite „Soundbar“ garsiakalbj ir jjunkite USB atmintinę su programinės įrangos naujiniu prie USB adapterio kabelio mikrojungties prievado. Prijunkite kabelį prie „Soundbar“ USB prievado.

4. Jjunkite „Soundbar“ garsiakalbj. Per 3 minutes pasirodo užrašas UPDATE ir pradedamas naujinimas.

5. Pasibaigus naujinimo procesui, „Soundbar“ garsiakalbis išjungiamas. Paspauskite ir 5 sek. palaikykite nuspaustą ant nuotolinio valdymo pulto esantį mygtuką ▶II. Ekrane pasirodo INIT ir „Soundbar“ išjungiamas. Naujinimas baigtas.

- Šis gaminys turi „DUAL BOOT“ funkcija. Jei nepavyksta atnaujinti programinės aparatinės įrangos, pamėginkite ją atnaujinti dar kartą.

Jei nepasirodo „UPDATE“

1. Išjunkite „Soundbar“ ir atjunkite bei vėl prijunkite USB atminties įrenginį, kuriame yra naujinimo failai, prie „Soundbar“ USB prievado.
2. Atjunkite „Soundbar“ maitinimo laidą, prijunkite jį iš naujo ir jjunkite „Soundbar“ garsiakalbj.

- Programinės aparatinės įrangos gali nepavykti tinkamai atnaujinti, jei USB atminties įrenginyje laikomi „Soundbar” palaikomi garso failai.

- Neatjunkite maitinimo ir neištraukite USB jrenginio, kol naujinama. Atnaujinus programinę aparatinę jranga, pagrindinis jrenginys automatiškai išsijungs.

- Baigus naujinti, paleidžiama „Soundbar“ naudotojo sąranka. Rekomenduojame užsirašyti parametrus, kad atnaujinus lengvai galėtumėte nustatyti juos iš naujo. Atkreipkite dėmesį, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemujų dažnių garsiakalbio ryšys. Jei po atnaujinimo ryšys su žemujų dažnių garsiakalbiu automatiškai neatkuriamas, žr. psl. 6. Jei programinės įrangos nepavyksta atnaujinti, patikrinkite, ar tinkamai veikia USB atmintinė.

• „Mac OS“ naudotojai turi naudoti MS-DOS (FAT) USB formatą.
• Atnaujinti per USB gali būti nejmanoma – tai priklauso nuo USB atminties jrenginio gamintojo.

11 TRIKČIŲ ŠALINIMAS

Prieš kreipdamiesi pagalbos, peržiūrėkite toliau pateiktą informaciją.

Irenginys nejsijungia.

Ar maitinimo laidas jjungtas i elektros lizdą?

→Prijunkite maitinimo laido kištuką prie elektros lizdo.

Paspaudus mygtuką funkcija neveikia.

Ar ore yra statinės elektros krūvis?

→Atjunkite maitinimo laido kištuką ir vėl jį prijunkite.

Veikiant BT režimui trūkinėja garsas.

→ Žr. „Bluetooth“ prijungimo skyrius 11 ir 17 psl.

Néra garso.

Ar yra jjungta nutildymo funkcija?

→ Paspauskite mygtuką VOL, kad funkciją atšauktumėte.

Ar yra nustatytas mažiausias garsumas?

→Sureguliuokite garsuma.

Nuotolinio valdymo pultas neveikia.

Ar baterijos išsikrovė?

→Idėkite naujas baterijas.

Ar atstumas tarp nuotolinio valdymo pulto ir „Soundbar“ pagrindinio jrenginio néra per didelis?

→ Perkelkite nuotolinio valdymo pultą arčiau „Soundbar“ pagrindinio jrenginio.

Mirksi raudonas LED indikatorius ant žemuju dažnių garsiakalbio, o garsiakalbis neskleidžia garso.

Taip gali nutikti, jei žemujų dažnių garsiakalbis nėra prijungtas prie „Soundbar“ pagrindinio įrenginio.

→ Žemųjų dažnių garsiakalbj pabandykite prijungti dar kartą. (Žr. 6 psl.)

Žemujų dažnių garsiakalbis ūžia ir pastebimai vibruoja.

Bandykite koreguoti žemujų dažnių garsiakalbio vibraciją.

→ Nuotolinio valdymo pulte paspauskite mygtuką WOOFER aukštyn arba žemyn ir sureguliuokite žemujų dažnių garsiakalbio garsumą. (tarp -12, -6 \~ +6).

12 LICENCIJA

DOLBY

AUDIO

Norėdami siųsti užklausas ir prašymus, susijusius su atviraja programine įranga, susisiekite su „Samsung“ el. paštu (oss.request @samsung.com).

14 SVARBI PASTABA APIE TECHNINE PRIEŽIŪRA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei
  (a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo);
  (b) pristatote gaminį į taisymo centra, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).
• Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

15 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

BENDROSIOS	USB		5V/0,5A
	Svoris	„Soundbar“ pagrindinis jrenginys	2,7 kg
		Žemujų dažnių garsiakalbis (PS-WM20/PS-WM21)	4,6 kg
	Matmenys (P x A x G)	„Soundbar“ pagrindinis jrenginys	1078,0 x 47,5 x 129,0 mm
		Žemujų dažnių garsiakalbis (PS-WM20/PS-WM21)	179,0 x 353,0 x 299,5 mm
	Veikimo temperatūros diapazonas		+5°C iki +35°C
	Veikimo drėgmės diapazonas		10 % iki 75 %
STIPRINTUVAS	Vardinė išėjimo galia	„Soundbar“ pagrindinis jrenginys	22W x 4, 4 omai (žemujų dažnių)21W x 2, 8 omai (aukštųjų dažnių)
		Žemujų dažnių garsiakalbis (PS-WM20/PS-WM21)	130W, 3 omai
Palaikomi atkūrimo formatai(DTS 2.0 garsas atkuriamas DTS formatu.)			LPCM 2 kan., Dolby AudioTM(palaikomas Dolby® Digital), DTS
Belaidžio įrenginio išvesties galia		BT maks. siųstuvo galia	100 mW esant 2,4–2,4835 GHz
		SRD maks. siųstuvo galia	25 mW esant 5,725–5,825 GHz

PASTABOS

• „Samsung Electronics Co., Ltd.“ pasilieka teisę be jspėjimo keisti specifikacijas.

- Svoris ir matmenys yra apytiksliai.

- Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

Bendros energijos sąnaudos budėjimo režimu (W)		2,7W
Bluetooth Prievado išjungimo būdas		Kai jjungtas „BT“ režimas, paspauskite nuotolinio valdymo pulto mygtuką „Bluetooth POWER“.

- Šiuo dokumentu „Samsung Electronics“ pareiškia, jog ši įranga atitinka direktyvos 2014/53/ES reikalavimus. Visą ES atitikties deklaraciją galima rasti interneto svetainėje http://www.samsung.com, atsidarius Pagalba > leškoti pagalbinės informacijos apie gaminį ir įvedus modelio pavadinimą. Ši įranga gali būti naudojama visose ES šalyse.

CE

[Tinkamas šio gaminio bateriju šalinimas)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų grążinimo sistema.

Tinkamas šio gaminio šalinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos. Įmonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos įsipareigojimus ir su konkrečiais gaminiais susijusius norminius įsipareigojimus, pvz., dėl REACH, WEEE, baterijų, rasite svetainėje: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Efekt		Vstup	Výstup
			Bez súpravy bezdrôtového zadného reproduktora	So súpravou bezdrôtového zadného reproduktora
Surround	ON	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
SOUND MODE	STANDARD	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
	MUSIC	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
	CLEAR VOICE	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
	SPORTS	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
	MOVIE	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
