Vrsta izdelka	Zvočna vrstica
Znamka	Samsung
Model	HW-M4500
Dimenzije zvočne vrstice (D x Š x V)	941 x 55 x 45 mm
Dimenzije nizkotonca (D x Š x V)	180 x 320 x 295 mm
Teža zvočne vrstice	1,9 kg
Teža nizkotonca	4,5 kg
Napajanje	100-240 V, 50/60 Hz
Poraba električne energije	30 W (zvočna vrstica), 28 W (nizkotonca)
Glavne funkcije	Bluetooth, HDMI ARC, optična povezava, USB, način Surround Sound
Vzdrževanje in čiščenje	Uporabite mehko in suho krpo. Izogibajte se abrazivnim izdelkom.
Varnost	Ne izpostavljajte vlagi ali virom toplote. Odklopite v primeru nevihte.
Vključeni dodatki	Daljinski upravljalnik, HDMI kabel, optični kabel, napajalnik, stenski nosilci
Popravljivost	Indeks popravljivosti: 6,5/10
Splošne informacije	Zvočna vrstica 2.1 kanalov, skupna moč 200 W, združljiva s televizorji Samsung prek HDMI ARC

Pogosto zastavljena vprašanja - HW-M4500 SAMSUNG

Kako priključim zvočno vrstico Samsung HW-M4500 na svoj televizor?

Zvočno vrstico lahko povežete prek HDMI ARC (priporočljivo) ali prek optičnega kabla. Prepričajte se, da so HDMI vrata televizorja združljiva z ARC in aktivirajte funkcijo v nastavitvah zvoka televizorja.

Kako seznanim svoj pametni telefon z zvočno vrstico prek Bluetootha?

Pritisnite gumb PAIRING na daljinskem upravljalniku ali pridržite gumb SOURCE na zvočni vrstici, dokler ne prikaže 'BT PAIRING'. Vklopite Bluetooth na pametnem telefonu in izberite 'Samsung HW-M4500' s seznama.

Kaj storiti, če zvok ni usklajen s sliko?

Preverite nastavitve zvoka na televizorju in aktivirajte način sinhronizacije ustnic na zvočni vrstici (pritisnite gumb SYNC na daljinskem upravljalniku). Če težava ostane, uporabite HDMI kabel namesto Bluetootha.

Kako uporabim način Surround Sound?

Pritisnite gumb SURROUND na daljinskem upravljalniku za aktivacijo načina Surround Sound, ki simulira večkanalni zvok. Lahko izbirate med 'Surround', 'Game', 'Music' ali 'Standard' glede na vsebino.

Zvočna vrstica se ne vklopi. Kaj storiti?

Preverite, ali je napajalni kabel pravilno priključen na zvočno vrstico in vtičnico. Prepričajte se, da vtičnica deluje. Če se zvočna vrstica še vedno ne vklopi, jo poskusite ponastaviti s pritiskom in držanjem gumba 'Volume -' 5 sekund.

Kako očistim zvočno vrstico?

Pred čiščenjem odklopite zvočno vrstico. Za odstranitev prahu uporabite mehko in suho krpo. Nikoli ne uporabljajte kemičnih ali abrazivnih izdelkov ter ne polivajte tekočin neposredno na napravo.

Ali lahko zvočno vrstico pritrdim na steno?

Da, zvočna vrstica je združljiva s priloženim stenskim nosilcem. Nosilec pritrdite na steno z ustreznimi vložki (niso priloženi), nato obesite zvočno vrstico. Prepričajte se, da stena prenese težo zvočne vrstice (1,9 kg).

Kako brezžično povežem nizkotonec?

Nizkotonec se samodejno brezžično poveže, ko je zvočna vrstica vklopljena. Če povezava ne uspe, hkrati pritisnite gumb PAIRING na zadnji strani nizkotonca in na zvočni vrstici, dokler lučka ne začne utripati in nato ostane prižgana.

Kaj storiti, če daljinski upravljalnik ne deluje?

Zamenjajte baterije z novimi (tip AAA). Prepričajte se, da nobena ovira ne blokira signala med daljinskim upravljalnikom in zvočno vrstico. Če težava ostane, ponastavite zvočno vrstico tako, da jo za 30 sekund odklopite in nato znova priključite.

Kako posodobim vdelano programsko opremo zvočne vrstice?

Priključite prazno USB tipko na računalnik, prenesite najnovejšo vdelano programsko opremo s spletnega mesta Samsung (poiščite HW-M4500), kopirajte datoteko na tipko, nato jo priključite v USB vrata zvočne vrstice. Posodobitev se zažene samodejno.

NAVODILA ZA UPORABO HW-M4500 SAMSUNG

Spajanje na dovod električne energije ____ 5

Spajanje na dovod električne energije

→Spojite kabel za napajanje s utičnicom.

Funkcija ne radi kad se pritisne gumb.

Ima li statičkog elektriciteta u zraku?

→Odspojite kabel za napajanje i ponovno ga spojite.

Dolazi do prekida zvuka u načinu BT.

Mere predostrožnosti za postavljanje ____ 26

Komponente zidnog nosača 26

10 Ažuriranje Softvera 28

- Ova funkcija je dostupna samu u režimu „D.IN“.

Mere predestrožnosti za postavljanje

• Postavite samo na vertikalan zid.
- Ne postavljajte na mestima sa visokom temperaturom ili velikom vlažnošću.
- Proverite da li je zid dovoljno čvrst da izdrži težinu proizvoda. Ako nije, ojačajte zid ili izaberite drugo mesto za postavljanje.
- Kupite i koristite zavrtnje za pričvršćivanje ili ankere koji su prikladni za tip zida koji imate (gipsana ploča, gvozdena ploča, drvo itd.). Ako je moguće, pričvrstite potporne zavrtnje u stubove zida.
- Kupite zavrtnje za zidnu montažu u skladu sa tipom i debljinom zida na koji želite da montirate uređaj Soundbar.
- Prečnik: M5
– Dužina: preporučuje se 35 mm ili duži.
- Pre postavljanja uređaja Soundbar na zid, povežite kablove uređaja na spoljne uređaje.
- Obavezno isključite uređaj i napajanje strujom pre postavljanja. U suprotnom, to može da dovede do električnog udara.

Komponente zidnog nosača

Vodica za montažu na zid

Držač-fiksiranje nosača (2 komada)

Zidni nosač (2 komada)

1. Postavite Vodicu za montažu na zid na zidnu površinu.

2. Vodicu za montažu na zid mora biti nivelisana.

3. Postavite uređaj Soundbar najmanje 5 cm ispod televizora, ako je televizor montiran na zid.

1. Označite lokaciju na zidu gde će zavrtnji proći, a zatim uklonite Vodicu za montažu na zid. Nakon toga, izbušite otvore za zavrtnje koristeći burgiju odgovarajuće veličine.

(Odlaganje električne i elektronske opreme)

	POZORNEVARNOST ELEKTRIČNEGA UDARA. NE ODPIRAJTE.
	Ta simbol označuje visoko napetost v notranjosti. Priti v kakršen koli stik skaterim koli delom v notranjosti naprave je nevarno.
	Ta simbol označuje, da je izdelku priložena pomembna dokumentacija o njegovi uporabi in vzdrževanju.
	Izdelek razreda II: Ta simbol označuje, da izdelek ne potrebuje varnostne povezave z električno ozemljitvijo.
	Napetost izmeničnega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost izmeničnega toka.
	Napetost enosmernega toka: Ta simbol označuje, da je nazivna napetost s tem simbolom napetost enosmernega toka.
	Pozor, preberite navodila za uporabo: Ta simbol svetuje uporabniku, da si v uporabniškem priročniku prebere dodatne varnostne informacije.

POZOR

OPOZORILO

- Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara.

POZOR

• ZA ZMANJŠANJE NEVARNOSTI ELEKTRIČNEGA UDARA VTIKAČ DO KONCA POTISNITE V VTIČNICO.
• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.
• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.
• Naprave ne izpostavljajte kapljanju ali pljuskom tekočine. Na napravo ne postavljajte predmetov, napolnjenih s tekočino, na primer vaz.
• Če želite napravo popolnoma izključiti, morate izvleči vtič iz električne vtičnice. Zato mora biti vtič vedno hitro in preprosto dostopen.

PREVIDNOSTNI UKREPI

1. Preverite, ali električna napeljava v vašem domu ustreza podatkom na identifikacijski nalepki na hrbtni strani naprave. Napravo namestite na vodoravno in čvrsto podlago (pohištvo) z ustreznim prostorom za prezračevanje 7–10 cm. Prezračevalne reže ne smejo biti pokrite. Naprave ne postavljajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. Če želite napravo v popolnoma izklopiti, izvlecite vtič iz omrežne vtičnice. Napravo izklopite iz omrežne vtičnice, će je dlje časa ne boste uporabljali.

2. Med neurji vtikač izključite iz električne vtičnice. Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo.

3. Naprave ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote. To lahko povzroči pregrevanje in okvaro naprave.

4. Zaščitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

5. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinjskimi odpadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavljajte ali pregrevajte. Če baterija ni pravilno zamenjana, obstaja nevarnost eksplozije. Zamenjajte jo samo z baterijo iste ali enakovredne vrste.

O TEM PRIROČNIKU

Uporabniški priročnik ima dva dela: ta preprosti papirnati UPORABNIŠKI PRIROČNIK in podrobni POPOLNI PRIROČNIK, ki ga lahko prenesete.

Ta priročnik si oglejte za varnostna navodila, namestitev izdelka, dele, povezave in specifikacije izdelka.

Do centra za pomoč strankam lahko dostopate, če preberete kodo QR. Za ogled priročnika v računalniku ali mobilni napravi s spletnega mesta prenesite priročnik v obliki dokumenta. (http://www.samsung.com/support)

Oblika in specifikacije se lahko spremenijo brez predhodnega opozorila.

VSEBINA

01 Preverjanje komponent 2

Vstavljanje baterij pred uporabo daljinskega upravljalnika

(2 bateriji AA) 2

02 Pregled izdelka 3

Zgornja plošča/sprednja plošča zvočnika Soundbar 3

Spodnja plošča zvočnika Soundbar 4

03 Povezovanje zvočnika Soundbar 5

Priključitev v električno napajanje ____ 5

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom ____ 6

- Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar ____

6

- Ročno povežite globokotonski zvočnik, če samodejna povezana ni uspešna____

7

04 Povezava s televizorjem 9

Metoda 1. Povezava s kablom ____ 9

– Povezovanje z optičnim kablom ____ 9

- Povezovanje televizorja s kablom HDMI 10

Metoda 2. Brezžično povezovanje ____ 11

– Povezovanje televizorja prek funkcije Bluetooth ____ 11

05 Povezovanje zunanje naprave 13

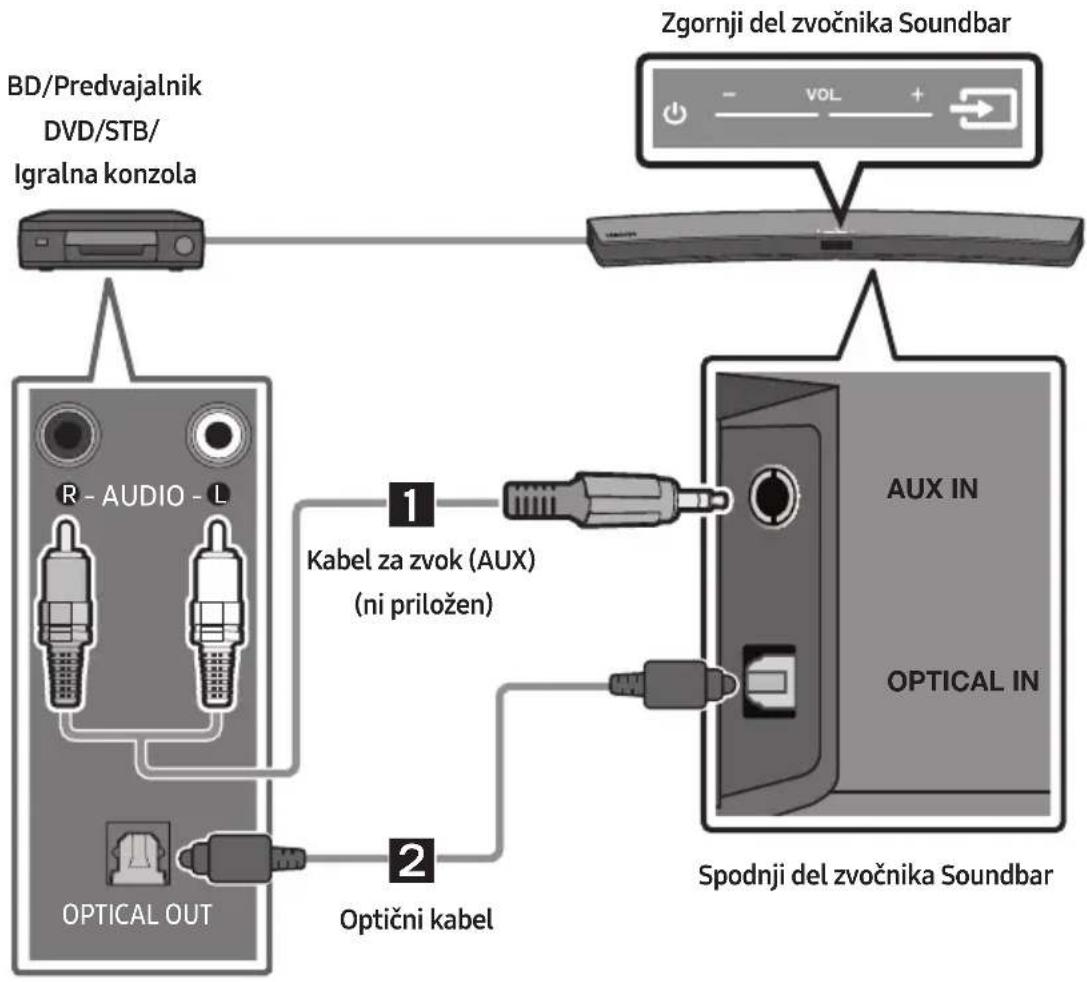

Povezovanje z optičnim ali analognim zvočnim (AUX) kablom ____ 13

Povezovanje s kablom HDMI 14

06 Povezovanje USB 15

07 Povezovanje mobilne naprave 17

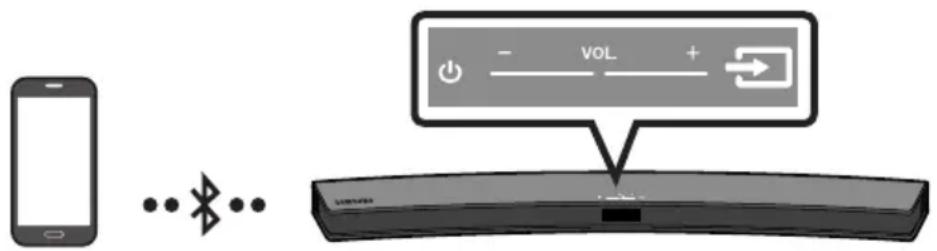

Povezovanje prek vmesnika Bluetooth 17

Uporaba Samsungove aplikacije Audio Remote 20

• Namestitev Samsungove aplikacije Audio Remote ____ 20
  – Lansiranje Samsungove aplikacije Audio Remote ____ 20

08 Uporaba daljinskega upravljalnika 21

Kako uporabljati daljinski upravljalnik ____ 21

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja ———— 24

Uporaba skritih gumbov ____ 25

Izhodne specifikacije za različne načine zvočnega učinka ____ 25

09 Namestitev stenskega nosilca 26

Previdnostni ukrepi pri namestitvi ____ 26

Komponente stenskega nosilca 26

10 Posodobitev programske opreme 28

Postopek posodobitve 28

Če se sporočilo UPDATE ne pojavi ____ 29

11 Odpravljanje napak 30

12 Licenca 31

13 Obvestilo o odprtokodnih licencah 31

14 Pomembno obvestilo o servisiranju 31

15 Specifikacije in vodnik 32

Tehnične lastnosti ____ 32

01 PREVERJANJE KOMPONENT

Priključek za omrežno vtičnico z adapterja ne odstranjujte (ko ga enkrat priključite, ga ne morete odstraniti).

• Koraki za električno priključitev so označeni (1, 2, 3). Za več informacij o električnih priključkih si oglejte stran 5.
• Za dele za namestitev zvočnika Soundbar na steno si oglejte stran 26.
• Kabel pretvornika iz Micro USB v USB in kabel HDMI sta na prodaj ločeno. Za nakup se obrnite na Samsungov servisni center ali podporo za stranke.
• Priključek za omrežno vtičnico se lahko razlikuje glede na območje, lahko pa je že integriran v adapter za izmenični/enosmerni tok.
• Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.

Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA)

Pokrov baterije potisnite v smeri puščice, dokler ga v celoti ne odstranite. Vstavite 2 bateriji AA (1,5V), tako da sta njuni polariteti pravilno usmerjeni. Pokrov baterije potisnite nazaj na mesto.

Zgornja plošča/sprednja plošča zvočnika Soundbar

1	Gumb (vklop)Izdelek vklopi in izklopi.
2	Gumb -/+ (Glasnost)Prilagodi glasnost.Ko je glasnost prilagojena, se stopnja glasnosti prikaže na sprednjem zaslonu zvočnika Soundbar.
3	Gumb (Vr)Izbere vhodni način vira.
	Vhodni način Zaslon
	Optični digitalni vhod D.IN
	Vhod ARC (HDMI OUT)	D.IN → TV ARC (samodejna pretvorba)
	Vhod AUX AUX
	Vhod HDMI HDMI
	Način BLUETOOTH BT
	Način USB USB
	Za vklop načina »BT PAIRING« spremenite v način »BT« in pridržite gumb (Vir) za več kot 5 sekund.
4	ZaslonPrikazuje stanje izdelka in trenutni način.

• Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah.
• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.
• Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju.

Spodnja plošča zvočnika Soundbar

1	AUX INPovežite se z analognim izhodom zunanje naprave.
2	OPTICAL IN (D.IN)Povežite z digitalnim (optičnim) izhodom zunanje naprave.
3	DC 19V (vhodno napajanje)Povežite napetostni pretvornik.
4	HDMI INHkrati vnaša digitalne video in zvočne signale s kablom HDMI.Povežite z izhodom HDMI zunanje naprave.
5	HDMI OUT (TV-ARC)Povežite s priključkom HDMI (ARC) v televizorju.

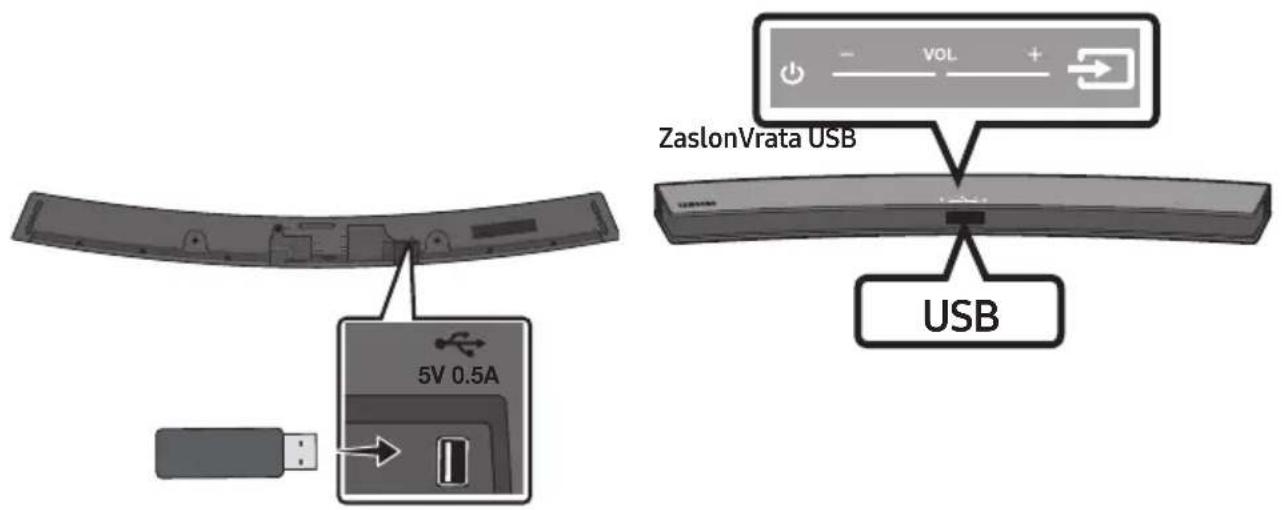

6	(5V 0.5A)Tukaj povežite napravo USB za predvajanje glasbenih datotek v napravi USB prek zvočnika Soundbar.

- Če želite kabel napajalnika za enosmerni/izmenični tok izključiti iz stenske vtičnice, izvlecite priključek. Ne vlecite kabla.

- Te enote ali drugih delov ne priključujte v vtičnico z izmeničnim tokom, dokler vse povezave med deli niso končane.

03 POVEZOVANJE ZVOČNIKA SOUNDBAR

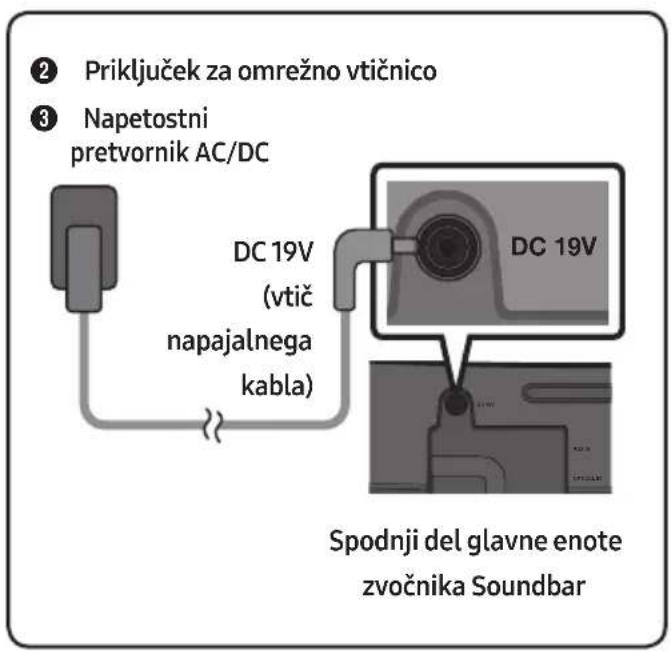

Priključitev v električno napajanje

Uporabite napajalne komponente (1, 2, 3), da enote priključite na električno napajanje v naslednjem vrstnem redu: 1.) Globokotonski zvočnik → 2.) Glavna enota zvočnika Soundbar. Oglejte si spodnje slike.

- Za več informacij o potrebni električni energiji in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar)

Povezovanje zvočnika Soundbar z globokotonskim zvočnikom

Ko je globokotonski zvočnik povezan, lahko uživate v bogatem basu.

Samodejna povezava med globokotonskim zvočnikom in zvočnikom Soundbar

Ko priključite napajalna kabla v zvočnik Soundbar in globokotonski zvočnik in ju vklopite, se bo globokotonski zvočnik samodejno povezal z zvočnikom Soundbar.

- Ko je samodejno seznanjanje končano, bodo modri kazalniki na vrhu globokotonskega zvočnika zasvetili.

Lučke kazalnikov LED na vrhu globokotonskega zvočnika

Kazalnik LED	Stanje Opis Rešitev
Modra	Sveti	Uspešno povezan (običajno delovanje)	-
	Utripa Vzpostavljanje povezave		Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen ali malo počakajte. (Če utripanje ne preneha, poskusite globokotonski zvočnik ročno povezati. Oglejte si stran 7.)
Rdeča Sveti		V pripravljenosti (glavna enota zvočnika Soundbar je izklopljena)	Preverite, ali je napajalni kabel do glavne enote zvočnika Soundbar pravilno priključen.
		Povezava ni bila uspešna	Povežite znova. Oglejte si navodila za ročno povezovanje na strani 7.
Rdeča in modra	Utripa Napaka		V priročniku si oglejte podatke za stik s Samsungovim servisnim centrom.

Ročno povežite globokotonski zvočnik, će samodejna povezana ni uspešna

Pred ročnim povezovanjem

• Preverite, ali sta napajalna kabla za zvočnik Soundbar in globokotonski zvočnik pravilno priključena.

• Preverite, ali je zvočnik Soundbar vklopljen.

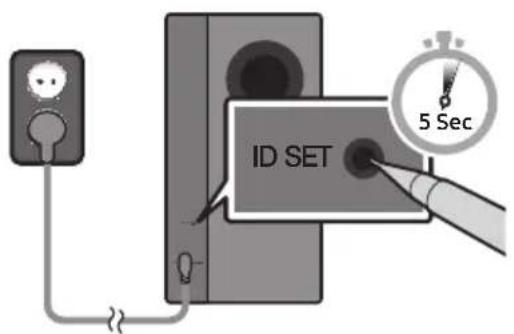

• Na hrbtni strani globokotonskega zvočnika za najmanj 5 sekund pritisnite in pridržite gumb ID SET. Rdeči kazalnik na vrhu globokotonskega zvočnika ugasne, modri kazalnik pa utripne.

Hrbtna stran globokotonskega zvočnika

Zgornji del globokotonskega zvočnika

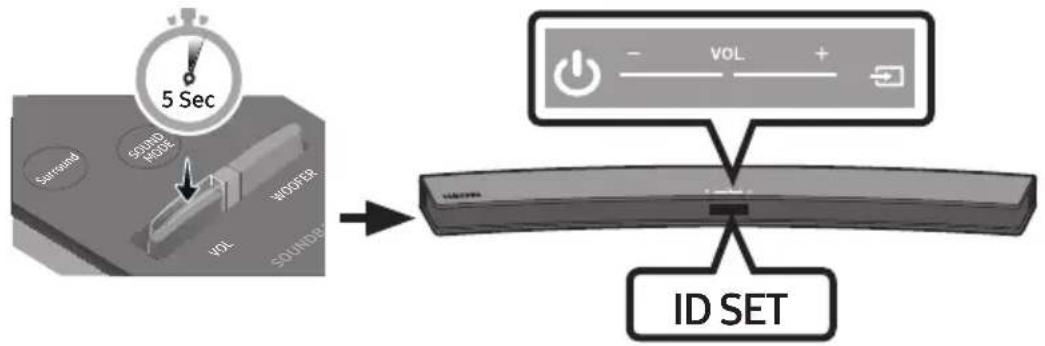

1. Izklopite zvočnik Soundbar.
2. Ko je zvočnik Soundbar izklopljen (OFF), pritisnite gumb VOL na daljinskem upravljalniku in ga pridržite najmanj 5 sekund.
3. Na zaslonu zvočnika Soundbar se za 1,3 sekunde pojavi sporočilo ID SET, nato izgine.

1. Ko modri kazalnik na globokotonskem zvočniku utripne, vklopite zvočnik Soundbar z gumbom (Vklop) na zgornji plošči glavne enote ali daljinskem upravljalniku.

2. Ko je povezava uspešno vzpostavljena, kazalnik na vrhu globokotonskega zvočnika neha utripati in začne neprekinjeno svetiti.

- Če postopek povezovanja ne uspe, bo modri kazalnik neprekinjeno utripal. Pojdite na 1. korak in začnite znova.

OPOMBE

• Napajalnega kabla izdelka ali televizorja ne priključite v stensko vtičnico, dokler vse povezave med deli niso končane.

• Preden izdelek premaknete ali namestite, izklopite napajanje in izvlecite napajalni kabel.

• Če je glavna enota izklopljena, bo brezžični globokotonski zvočnik preklopil v stanje pripravljenosti, lučka STANDBY na zgornjem delu pa bo nekajkrat utripnila modro in nato zasvetila rdeče.

• Če v bližini zvočnika Soundbar uporabljate napravo, ki uporablja enako frekvenco (5,8GHz) kot zvočnik Soundbar, lahko motnje povzročijo prekinitev zvoka.
• Največja razdalja prenosa brezžičnega signala glavne enote je približno 10 metrov, vendar se lahko razlikuje glede na delovno okolje. Če je med glavno enoto in brezžičnim globokotonskim zvočnikom stena iz jekla in betona ali kovinska stena, sistem morda sploh ne bo deloval, saj brezžični signal ne more prodreti skozi kovino.

VARNOSTNI UKREPI

• Brezžične sprejemne antene so vgrajene v brezžični globokotonski zvočnik. Enot ne hranite v bližini vode in vlage.
• Za optimalno delovanje zvoka poskrbite, da je območje okrog brezžičnega globokotonskega zvočnika in modula za brezžični sprejemnik (na prodaj ločeno) brez ovir.

Nadgradite na resnično brezžičen prostorski zvok s Samsungovim kompletom z brezžičnim zadnjim zvočnikom (SWA-8500S) in zvočnikom Soundbar (na prodaj ločeno). Za več informacij si oglejte Priročnik za brezžični zadnji zvočnik Samsung.

04 POVEZAVA S TELEVIZORJEM

Poslušajte zvok televizorja iz zvočnika Soundbar prek žične ali brezžične povezave.

- Ko je zvočnik Soundbar povezan z izbranimi televizorji Samsung, ga lahko upravljate s televizijskim daljinskim upravljalnikom.

- Če uporabljate optični kabel, lahko to funkcijo podpirajo pametni televizorji Samsung 2017, ki podpirajo povezavo Bluetooth.

- Ta funkcija omogoča tudi uporabo televizijskega menija za prilagoditev zvočnega polja in številnih nastavitev, kot sta glasnost in izklop zvoka.

Metoda 1. Povezava s kablom

Povezovanje z optičnim kablom

1. Z digitalnim optičnim kablom vtič OPTICAL IN (zvok) na zvočniku Soundbar povežite z vtičem OPTICAL OUT na televizorju.

2. Pritisnite gumb ➞ (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite način »D.IN«.

- Ko je zvočnik Soundbar povezan s pametnim televizorjem Samsung Smart TV iz leta 2017, se funkcija Bluetooth POWER samodejno vklopi in omogoči upravljanje zvočnika Soundbar z daljinskim upravljalnikom televizorja. (Za podrobnosti o funkciji Bluetooth POWER si oglejte stran 23.)

Funkcija Auto Power Link

Ko vklopite televizor, funkcija Auto Power Link samodejno vklopi zvočnik Soundbar.

1. Zvočnik Soundbar in televizor povežite z digitalnim optičnim kablom.

2. Pritisnite gumb → (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite možnost »D.IN«.

3. Pritisnite gumb Levo na daljinskem upravljalniku in ga pridržite 5 sekund, da vklopite ali izklopite funkcijo Auto Power Link.

- Funkcija Auto Power Link je privzeto nastavljena na ON. (Za izklop te funkcije z zvočnikom Soundbar izklopite funkcijo Samodejni vklop.)

- Odvisno od povezane naprave funkcija Auto Power Link morda ne bo delovala.

Povezovanje televizorja s kablom HDMI

1. Ko sta zvočnik Soundbar in televizor vklopljena, priključite kabel HDMI (ni priložen), kot je prikazano na skici.

2. Na zaslonu glavne enote zvočnika Soundbar se pojavi napis »TV ARC« in zvočnik Soundbar predvaja televizijski zvok

- Če televizijskega zvoka ne slišite, pritisnite gumb → (Vir) na daljinskem upravljalniku ali na zgornji plošči zvočnika Soundbar, da preklopite v način »D.IN«. Na zaslonu se zaporedno pojavita »D.IN« in »TV ARC« in televizijski zvok se začne predvajati.

• Če se na zaslonu glavne enote zvočnika Soundbar ne izpiše »TV ARC«, preverite, ali je kabel povezan z ustreznimi vrati.
• Če želite spremeniti glasnost zvočnika Soundbar, uporabite gumbe za glasnost na daljinskem upravljalniku televizorja.

OPOMBE

• HDMI je vmesnik, ki omogoča digitalni prenos video in avdio podatkov prek enega samega priključka.
• Če ima televizor priključek ARC, kabel HDMI priključite v vhod HDMI IN (ARC).
• Priporočamo vam, da po možnosti uporabite brezžični kabel HDMI. Če uporabite žično povezavo HDMI, izberite kabel s premerom manj kot 14 mm.
• Funkcija Anynet+ mora biti vklopljena.
• Ta funkcija ni na voljo, če kabel HDMI ne podpira funkcije ARC.

Metoda 2. Brezžično povezovanje

Povezovanje televizorja prek funkcije Bluetooth

Ko je televizor povezan prek povezave Bluetooth, lahko slišite stereo zvok brez neprijetnosti s kabli.

- Naenkrat lahko povežete samo en televizor.

Osnovna povezava

1. Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite možnost »BT«.
2. Spremenite »BT« v »BT PAIRING«.

- Če se pojavi napis »BT READY«, pritisnite in več kot 5 sekund držite gumb → (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku, da se prikaže napis »BT PAIRING«.

1. V televizorju izberite način Bluetooth. (Za več informacij si oglejte priročnik za televizor.)
2. Na seznamu televizijskega zaslona izberite »[AV] Samsung Soundbar Mxxxx M-Series«.

Razpoložljiv zvočnik Soundbar je na seznamu naprav Bluetooth v televizorju naveden z »Need Pairing« ali »Paired«. Če se želite povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

- Ko se televizor poveže, se na sprednjem zaslonu zvočnika Soundbar pojavi [Ime televizorja] → »BT«.

1. Zdaj lahko televizijski zvok slišite iz zvočnika Soundbar.

Če se naprava ne poveže

• Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar Mxxxx M-Series«), jo izbrišite.
• V načinu »BT« pritisnite in več kot 5 sekund držite gumb 📄 (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku, da preklopite v način »BT PAIRING«.
  Nato na iskalnem seznamu televizorja izberite »[AV] Samsung Soundbar Mxxxx M-Series«.

Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali se povežete z zvočnikom Soundbar iz predhodno povezane mobilne naprave.
• BT PAIRING : V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu »BT«, pritisnite in več kot 5 sekund držite gumb 📄 (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.
• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: – Če je okrog zvočnika Soundbar močno električno polje.
• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.
  – Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

- Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

Prekinjanje povezave med zvočnikom Soundbar in televizorjem

Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora televizor prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od modela televizorja.)
• Če želite preklicati samodejno povezavo med zvočnikom Soundbar in televizorjem prek vmesnika Bluetooth, pritisnite in 5 sekund držite gumb ▶II (Predvajanje/Začasna ustavitev) na daljinskem upravljalniku v stanju »BT READY«. (Preklopite iz Vklop → Izklop)

05 POVEZOVANJE ZUNANJE NAPRAVE

Če želite predvajati zvok zunanje naprave prek zvočnika Soundbar, povežite zunanjo napravo prek žičnega ali brezžičnega omrežja.

Povezovanje z optičnim ali analognim zvočnim (AUX) kablom

1 Kabla za zvok (AUX)

① Vhod AUXIN (zvok) na glavni enoti s kablom za zvok povežite s priključkom AUDIO OUT na vhodni napravi.
② Izberite način »AUX« s pritiskom gumba 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku.

2 Optični kabel

① Vhod OPTICAL IN (zvok) na glavni enoti z digitalnim optičnim kablom povežite z vtičem OPTICAL OUT na vhodni napravi.
② Izberite način »D.IN« s pritiskom gumba → (Vir) na zgornji plošči ali daljinskem upravljalniku.

Povezovanje s kablom HDMI

1. Kabel HDMI (ni priložen) v vtiču HDMI IN na zadnji strani izdelka povežite z vtičem HDMI OUT v digitalni napravi.
2. Kabel HDMI (ni priložen) v vtiču HDMI OUT (TV-ARC) na zadnji strani izdelka povežite s priključkom HDMI IN v televizorju.
3. Pritisnite gumb → (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite možnost »HDMI«.
4. Način »HDMI« je prikazan na zaslonu zvočnika Soundbar in zvok se predvaja.

06 POVEZOVANJE USB

V zvočniku Soundbar lahko predvajate glasbene datoteke iz naprave za shranjevanje.

1. Napravo USB priključite v vrata USB izdelka.
2. Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite možnost »USB«.
3. Na zaslonu se pojavi »USB«.
4. Prek zvočnika Soundbar predvajajte glasbene datoteke iz naprave za shranjevanje.

- Zvočnik Soundbar se samodejno izklopi (Auto Power Off), če več kot 5 minut ni povezana nobena naprava USB.

Seznam združljivosti

Končnica Kodek Hitrost	vzorčenja Bitna hitrost
*.mp3 MPEG 1 Layer2	16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16 KHz ~ 48 KHz 80 ~ 320 kb/s
*.wma Wave_Format	MSAudio1 16 KHz ~ 48 KHz 56 ~ 128 kb/s
	Wave_Format_MSAudio2 16 KHz ~ 48 KHz 56 ~ 128 kb/s
*.aac	AAC	16 KHz ~ 96 KHz	48 ~ 320 kb/s
	AAC-LC	16 KHz ~ 96 KHz	128 ~ 192 kb/s5.1-kanalni 320 kb/s
	HE-AAC	24 KHz ~ 96 KHz	48 ~ 64 kb/s5.1-kanalni 160 kb/s
*.wav	-	16 KHz ~ 48 KHz	do 3000 kb/s
*.ogg	OGG 1.1.0	16 KHz ~ 48 KHz	50 ~ 500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 KHz ~ 96 KHz	do 3000 kb/s

• Če imate v napravi USB shranjenih preveč map in datotek, lahko traja nekaj časa, da zvočnik Soundbar dostopi do datotek in jih predvaja.

07 POVEZOVANJE MOBILNE NAPRAVE

Povezovanje prek vmesnika Bluetooth

Ko je mobilna naprava povezana prek vmesnika Bluetooth, lahko slišite stereo zvok brez neprijetnosti s kabli.

- Naenkrat lahko povežete največ eno napravo Bluetooth.

1. Pritisnite gumb 📄 (Vir) na zgornji plošči ali daljinskem upravljalniku in izberite možnost »BT«.
2. Spremenite »BT« v »BT PAIRING«.

- Če se pojavi napis »BT READY«, pritisnite in več kot 5 sekund držite gumb → (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku, da se prikaže napis »BT PAIRING«.

1. Na seznamu izberite »[AV] Samsung Soundbar Mxxxx M-Series«.

- Ko je zvočnik Soundbar povezan z napravo Bluetooth, se na sprednjem zaslonu pojavi [Ime naprave Bluetooth] → »BT«.

1. S povezavo prek vmesnika Bluetooth predvajajte glasbene datoteke iz naprave prek zvočnika Soundbar.

Če se naprava ne poveže

• Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar Mxxxx M-Series«), jo izbrišite.
• V načinu »BT« pritisnite in več kot 5 sekund držite gumb → (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku, da preklopite v način »BT PAIRING«.

Nato na iskalnem seznamu naprave Bluetooth izberite »[AV] Samsung Soundbar Mxxxx M-Series«.

Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali se povežete z zvočnikom Soundbar iz predhodno povezane mobilne naprave.
• BT PAIRING : V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu »BT«, pritisnite in več kot 5 sekund držite gumb → (Vir) na zgornji plošči zvočnika Soundbar ali na daljinskem upravljalniku.)

OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.
• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.
• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih:

• Če je okrog zvočnika Soundbar močno električno polje.

• Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth.

• Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

• Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).
• Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).
• Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (Hands Free).
• Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro »[AV] Samsung Soundbar Mxxxx M-Series« med prikazanimi napravami te naprave samodejno preklopili zvočnik Soundbar v način »BT«.

- Funkcija je na voljo samo, će je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.)

• Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, će bo na nadzorni plošči zvočnika Soundbar prikazano »BT READY«.
• Zvočnika Soundbar ni mogoče seznaniti z drugo napravo Bluetooth, če je funkcija Bluetooth v uporabi.

Funkcija Bluetooth POWER je vklopljena (Bluetooth POWER)

Če se naprava Bluetooth, ki je bila predhodno povezana, poskuša povezati z zvočnikom Soundbar, ko je funkcija Bluetooth POWER je vklopljena in je zvočnik Soundbar izklopljen, se zvočnik samodejno vklopi.

1. Pritisnite gumb Bluetooth POWER na daljinskem upravljalniku, ko je zvočnik Soundbar vklopljen.
2. Na zaslonu zvočnika Soundbar se pojavi »ON-BLUETOOTH POWER«.

Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar

Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«.

Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth

Pritisnite gumb ➞ (Vir) na zgornji plošči ali daljinskem upravljalniku in spremenite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od naprave Bluetooth)
• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«.

OPOMBE

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.
• Naprava Soundbar se po 5 minutah mirovanja samodejno izklopi.

Več o povezavi Bluetooth

Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s brezžično povezavo kratkega dosega.

- Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če:

• Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar.
• Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi;

• Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij.

• Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi.

• Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.
• Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.
• Povezava Bluetooth deluje samo, će je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata.
• Ta brezžična naprava lahko med delovanjem povzroči električne motnje.

Uporaba Samsungove aplikacije Audio Remote

Namestitev Samsungove aplikacije Audio Remote

Za upravljanje zvočnika Soundbar s pametno napravo in Samsungovo aplikacijo Audio Remote iz trgovine Google Play prenesite Samsungovo aplikacijo Audio Remote.

Raziskava trga : Samsung Audio Remote

Lansiranje Samsungove aplikacije Audio Remote

Za lansiranje in uporabo Samsungove aplikacije Audio Remote se dotaknite ikone Audio Remote na pametni napravi in sledite navodilom na zaslonu.

- Samsungova aplikacija Audio Remote je združljiva samo z Androidovimi mobilnimi telefoni in napravami z operacijskim sistemom Android 3.0 ali novejšimi.

08 UPORABA DALJINSKEGA UPRAVLJALNIKA

Kako uporabljati daljinski upravljalnik

1	Vklop	Vklopi ali izklopi zvočnik Soundbar.
2	Upravljanjezvoka	Izbirate lahko med TREBLE, BASS ali AUDIO SYNC.Za prilagoditev glasnosti visokih ali nizkih tonov v nastavitvah zvoka izberite TREBLEali BASS in nato z gumboma gor/dol nastavite glasnost od -6 do +6.Pritisnite in zadržite gumb( Upravljanje zvoka) za približno 5 sekund, da prilagodite zvok za vsak frekvenčni pas. Izbirate lahko med 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10 kHz (Levo/Desno) ter vsako nastavite med -6 in +6 (Gor/Dol).Če slika in zvok med televizorjem ter zvočnikom Soundbar nista usklajena, v Nastavitvah zvoka izberite AUDIO SYNC in nato z gumboma gor/dol nastavite zamik zvoka med 0 in 300 milisekundami. (Razen načina »USB«)Funkcija Audio Sync je podprta samo v nekaterih funkcijah.
3	Surround	Funkcija prostorskega zvoka doda zvoku globino in občutek prostora.Vsakič, ko pritisnete ta gumb, se izmenjata funkciji ON ali OFF.ON : Predvaja zvok prek vseh zvočnikov.OFF : Zvok izvirnega kanala lahko slišite iz več zvočnikov.

4	[SIGNATURE]	Želeni zvočni učinek lahko izberete z izbiro STANDARD, MUSIC, CLEAR VOICE, SPORTS ali MOVIE.Če želite uživati v izvirnem zvoku, izberite način »STANDARD«.DRC (Dynamic Range Control)Omogoča uporabo nadzora dinamičnega obsega pri predvajanju posnetkov Dolby Digital. Če v stanju pripravljenosti pritisnete in pridržite gumb SOUND MODE, se bo način DRC vklopl ali izklopl. Ko je način DRC vklopljen, se glasnost zvoka zmanjša. (Zvok bo morda popačen.)
5	Vir	Pritisnite za izbor vira, povezanega z zvočnikom Soundbar.Način BT PAIRINGZa vklop načina »BT PAIRING« v način »BT« pritisnite in pridržite gumb ☒ (Vir) dlje kot 5 sekund. Za podrobnosti glejte stran 17.Funkcija Auto Power DownEnota se v naslednjih primerih samodejno izklopi.- Način D.IN / HDMI / BT / USB : Če ni zvočnega signala 5 minut.- Način AUX:- Če kabel za zvok (AUX) ni priključen 5 minut.- Če 8 ur ni vnosa s TIPKO, ko je kabel za zvok (AUX) priključen.(Funkcijo Auto Power Down lahko izklopite samo v tem primeru.)- Če želite funkcijo Auto Power Down izklopiti, ko ste v načinu »AUX«, pritisnite in 5 sekund držite gumb ▶II Na zaslonu se pojavi sporočilo»ON-AUTO POWER DOWN«/»OFF-AUTO POWER DOWN«.
6	Predvajanje/Začasnaustavitev	Pritisnite gumb ▶II, da začasno ustavite glasbeno datoteko.Če gumb pritisnete še enkrat, se glasbena datoteka začne predvajati.
7	Gor/dol/levo/desno	Pritisnite izbrano območje, da izberete Gor/Dol/Levo/Desno.Pritisnite Gor/Dol/Levo/Desno na gumbu, da izberete ali nastavite funkcije.PonavljanjeČe želite uporabiti funkcijo Repeat v načinu >USB«, pritisnite gumb Gor.Preskakovanje glasbePritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko.Anynet+ / Auto Power LinkFunkciji Anynet+ in Auto Power Link lahko vklopite ali izklopite.Funkciji Anynet+ in Auto Power Link lahko upravljate z gumboma Desno in Levo.- Anynet+ : Če sta zvočnik Soundbar in televizor Samsung povezana s kablom HDMI, lahko zvočnik Soundbar upravljate z daljinskim upravljalnikom televizorja.Za preklop funkcije Anynet+ med ON in OFF pridržite gumb Desno za 5 sekund.- Auto Power Link : Če je zvočnik Soundbar s televizorjem povezan z digitalnim optičnim kablom, se zvočnik Soundbar samodejno vklopi, ko vklopite televizor.Za preklop funkcije Auto Power Link med ON in OFF pridržite gumb Levo za 5 sekund.- Funkcija Anynet+ / Auto Power Link je privzeto nastavljena na ON.
8	Bluetooth POWER	Pritisnite za vklop in izklop funkcije Bluetooth POWER ali funkcije za omejitev glasnosti.Funkcija Bluetooth POWER : Če je zvočnik Soundbar v načinu pripravljenosti in je funkcija Bluetooth POWER vklopljena, se bo zvočnik Soundbar samodejno vklopl in prek vmesnika Bluetooth povezal z napravo, ko vklopite predhodno povezano napravo Bluetooth.- Ko je funkcija Bluetooth POWER vklopljena, je na zaslonu zvočnika Soundbar napis >ON-BLUETOOTH POWER«. Če želite izkloptiti funkcijo Bluetooth POWER, enkrat pritisnite gumb Bluetooth POWER. Nato je na zaslonu na sprednji strani napis >OFF-BLUETOOTH POWER«.- Ko je vklopljen način >D.IN« in je zvočnik Soundbar povezan s pametnim televizorjem Samsung Smart TV iz leta 2017, lahko zvočnik Soundbar upravljate z daljinskim upravljalnikom televizorja.V tem načinu ne morete izkloptiti funkcije Bluetooth POWER.Funkcija za omejitev glasnosti: Ker lahko pri visokih stopnjah glasnosti pride do okvare sluha, ta funkcija prilagodi glasnost na vrednost 20, če je nastavljena na višjo vrednost.- Privzeto je funkcija za omejitev glasnosti izklopljena. Nastavljena glasnost se ohrani ob izklopu naprave.- Če želite nastavitev spremeniti, pritisnite in 5 sekund držite gumb Bluetooth POWER na daljinskem upravljalniku. Ko je omejitev glasnosti izklopljena, je na zaslonu na sprednji strani prikazan napis >V FREE«, ko pa je funkcija vklopljena, pa napis >V LOCK«.

9	WOOFER
		Za prilagoditev glasnosti globokotonskega zvočnika na -12 ali -6 do +6 pritisnite gumb gor ali dol.S pritiskom tega gumba glasnost globokotonskega zvočnika povrnete na stopnjo 0.
10	VOL
		Za prilagoditev glasnosti pritisnite gumb gor ali dol.• NemoPritisnite gumb VOL, da utišate zvok. Za ponovni vklop zvoka pritisnite gumb še enkrat.

Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja

V meniju televizorja nastavite zvočnik televizorja v televizorju Samsung na zunanje zvočnike. (Za več informacij si oglejte priročnik za televizor.)

- Ko namestite zvočnik Soundbar, lahko prilagodite glasnost zvočnika Soundbar z daljinskim upravljalnikom IR, ki je bil priložen televizorju Samsung. (Če te funkcije ne želite uporabljati, ko je zvočnik Soundbar vklopljen, pritisnite in za 5 sekund pridržite gumb Surround. Na zaslonu zvočnika Soundbar se pojavi sporočilo »OFF-TV REMOTE« in funkcija se izklopi.)

Če želite prilagoditi glasnost samo z daljinskim upravljalnikom televizorja Samsung, pritisnite in za več kot 5 sekund pridržite gumb Surround, dokler se na zaslonu zvočnika Soundbar ne pojavi sporočilo »SAMSUNG-TV REMOTE«.

- Vsakič, ko gumb Surround držite 5 sekund, se način preklopi v naslednjem zaporedju: »SAMSUNG-TV REMOTE« (privzeti način) → »OFF-TV REMOTE« → »ALL-TV REMOTE«.

- Če želite glasnost zvočnika Soundbar prilagoditi z daljinskim upravljalnikom drugega proizvajalca, vklopite zvočnik Soundbar, pritisnite in 5 sekund pridržite gumb Surround (na zaslonu zvočnika Soundbar se pojavi sporočilo »OFF-TV REMOTE«), gumb Surround izpustite in ga znova pritisnite ter pridržite za več kot 5 sekund. (Na zaslonu zvočnika Soundbar se pojavi sporočilo »ALL-TV REMOTE«.)

- Ta funkcija morda ne bo na voljo, odvisno od daljinskega upravljalnika.

- Proizvajalci, ki podpirajo to funkcijo: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Uporaba skritih gumbov

Skriti gumbi		Referenčna stran
Gumb za daljinsko upravljanje Funkcija
Surround	Vklop/izklop funkcije Daljinski upravljalnik za televizor	Stran 24
(Vir)	Povezovanje BT Stran 17
►II (Predvajanje/Začasna ustavitev)	Vklop/izklop funkcije Auto Power Down (način AUX)	Stran 22
	Inicializacija (V pripravljenosti) Stran 28
VOL	ID SET (V pripravljenosti)	Stran 7
Levo	Auto Power Link ON/OFF	Stran 10
Desno Anynet+ ON/OFF Stran 23
(Upravljanje zvoka)	7 Band EQ Stran 21
SOUND MODE	DRC ON/OFF (V pripravljenosti)	Stran 22
Bluetooth POWER	Vklop/izklop omejitve glasnosti	Stran 23

Izhodne specifikacije za različne načine zvočnega učinka

Učinek		Vhod	Izhod
			Razen kompleta z brezžičnim zadnjim zvočnikom	Vključno s kompletom z brezžičnim zadnjim zvočnikom
Surround	ON	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala
SOUND MODE	STANDARD	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala
	MUSIC	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala
	CLEAR VOICE	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala
	SPORTS	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala
	MOVIE	2.0 kanala	2.1 kanala	4.1 kanala
		5.1 kanala	2.1 kanala	4.1 kanala

• Komplet z brezžičnim zadnjim zvočnikom je na prodaj ločeno. Če želite kupiti komplet, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.

09 NAMESTITEV STENSKEGA NOSILCA

Previdnostni ukrepi pri namestitvi

• Nameščajte samo na navpične stene.
• Ne nameščajte v prostor z visoko temperaturo ali vlažnostjo.
• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.
• Kupite in uporabite pritrdilne vijake ali nastavke, ki so primerni za vašo steno (mavčna plošča, železna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.
• Stenske vijake kupite glede na vrsto in debelino stene, na katero želite namestiti zvočnik Soundbar.

- Premer: M5

– Dolžina: priporočena 35 mm ali daljša.

• Kable iz enote priključite v zunanje naprave, preden zvočnik Soundbar namestite na steno.
• Prepričajte se, da je enota izklopljena in brez električnega napajanja, preden jo namestite. V nasprotnem primeru lahko pride do električnega udara.

Komponente stenskega nosilca

Priročnik za namestitev na steno

Montažni nosilec (2 kosa)

Stenski nosilec (2 kosa)

1. Stensko vodilo postavite ob površino stene.

- Stensko vodilo mora biti poravnano. - Če je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem.

1. Na steni označite mesto, kjer bodo vijaki, nato odstranite Stensko vodilo. Nato z ustrezno velikim svedrom izvrtajte luknje za vijake.

1. Zvočnik Soundbar priključite na dva kosa Stenski nosilec, kot je prikazano na skici.

1. V vsako luknjo na spodnji strani izdelka vstavite Pritrdilo za držalo. Pričvrstite obe Pritrdilo za držalo, da pritrdite zvočnik Soundbar na dva kosa Stenski nosilec.

- Trdno pritrdite enoto na steno, da ne more odpasti. Če odpade, lahko na izdelku nastanejo poškodbe ali škoda.

- Ko je enota pritrijena na steno, poskrbite, da otroci ne bodo dosegli kablov, saj lahko enoto prevrnejo na tla.

- Za najboljše delovanje izdelka, ki je montiran na steno, naj bo sistem zvočnikov vsaj 5 cm pod televizorjem TV, če je ta montiran na steno.

- Če enote ne boste namestili na steno, jo varno postavite na ravno površino tako, da ne more pasti.

10 POSODOBITEV PROGRAMSKE OPREME

Samsung bo morda v prihodnje nudil posodobitve za strojno opremo sistema Soundbar.

Če je na voljo posodobitev, lahko strojno opremo posodobite tako, da napravo USB, v kateri je shranjena posodobitev strojne opreme, priključite v vrata USB na zvočniku Soundbar. Za več informacij o prenosu posodobitvenih datotek pojdite na spletno mesto Samsung Electronics (www.samsung.com → Support). Nato vnesite ali izberite model zvočnika Soundbar, izberite Programska oprema in aplikacije ter nato Prenosi. Ime možnosti se lahko razlikuje.

Postopek posodobitve

1. Za prenos programske opreme izdelka upoštevajte spodnje korake: Pojdite na spletno mesto Samsung (samsung.com) → poiščite ime modela – izberite možnost podpore za stranke (ime možnosti se lahko spremeni)

2. Shranite preneseno programsko opremo na ključek USB in izberite možnost »Razširi sem«, da razširite mapo.

3. Izklopite zvočnik Soundbar in v vrata USB priključite ključek USB s posodobitvijo programske opreme.

4. Napajalni kabel izvlecite, ga ponovno vtaknite in vklopite zvočnik Soundbar.

5. Vklopite zvočnik Soundbar. V 3 minutah se pojavi sporočilo »UPDATE« in posodobitev se začne.

6. Ko je posodobitev zaključena, se zvočnik Soundbar izklopi. Pritisnite gumb ▶II na daljinskem upravljalniku in ga pridržite 5 sekund. Na zaslonu se pojavi sporočilo »INIT«, nato se zvočnik Soundbar izklopi. Posodobitev je končana.

- Ta izdelek vsebuje funkcijo DUAL BOOT. Če se vgrajena programska oprema ne posodobi, jo lahko znova posodobite.

Če se sporočilo UPDATE ne pojavi

1. Izklopite zvočnik Soundbar, izvlecite in nato v vrata USB zvočnika Soundbar znova priključite napravo za shranjevanje USB, ki vsebuje posodobitvene datoteke.
2. Napajalni kabel zvočnika Soundbar izvlecite, ga ponovno priključite in vklopite zvočnik Soundbar.

- Posodobitev vgrajene programske opreme morda ne bo pravilno delovala, če so v napravi za shranjevanje USB shranjene zvočne datoteke, ki jih podpira zvočnik Soundbar.

- Med posodabljanjem ne izklopite napajanja ali odstranite naprave USB. Po končani posodobitvi vgrajene programske opreme se bo glavna enota samodejno izklopila.

- Ko je posodobitev končana, se v zvočniku Soundbar inicializira uporabniška nastavitev. Priporočamo, da si nastavitve zapišete, da jih boste po posodobitvi lahko preprosto ponastavili. Posodobitev vgrajene programske opreme ponastavi tudi povezavo globokotonskega zvočnika. Če se povezava z globokotonskim zvočnikom po posodobitvi ne vzpostavi znova samodejno, si oglejte stran 6. Če posodobitev programske opreme ni uspešna, preverite, ali je ključek USB okvarjen.

• Uporabniki operacijskega sistema Mac OS morajo pri formatiranju naprave USB uporabiti obliko MS-DOS (FAT).
• Posodobitev prek vmesnika USB morda ne bo na voljo, odvisno od proizvajalca naprave za shranjevanje USB.

11 ODPRAVLJANJE NAPAK

Preden zaprosite za pomoč, preverite spodnje.

Enota se ne vklopi.

Je električni kabel priključen v vtičnico?

→Električni kabel priključite v vtičnico.

Ko pritisnem gumb, funkcija ne deluje.

Je v zraku statična elektrika?

→Izvlecite električni kabel in ga znova priključite.

V načinu BT prihaja do prekinitev zvoka.

→ Oglejte si razdelke o povezavah Bluetooth na straneh 11 in 17.

Ni zvoka.

Je vklopljena funkcija Nemo?

→ Pritisnite gumb VOL, da jo prekličete.

Je glasnost nastavljena na najnižjo?

Daljinski upravljalnik ne deluje.

So baterije iztrošene?

Je razdalja med daljinskim upravljalnikom in glavno enoto zvočnika Soundbar prevelika?

→ Daljinski upravljalnik približajte glavni enoti zvočnika Soundbar.

Rdeča lučka LED na globokotonskem zvočniku utripne, iz zvočnika pa se ne sliši zvoka.

Ta težava se lahko pojavi, če globokotonski zvočnik ni povezan z glavno enoto zvočnika Soundbar.

→ Poskusite znova povezati globokotonski zvočnik. (Oglejte si stran 6.)

Globokotonski zvočnik opazno hrešči in vibrira.

Poskusite prilagoditi vibriranje globokotonskega zvočnika.

→ Pritiskajte gumb WOOFER na daljinskem upravljalniku gor ali dol, da prilagodite glasnost zvočnika. (med -12, -6 in +6).

12 LICENCA

DOLBY

AUDIO

Če želite poslati povpraševanja in zahteve glede odprtih virov, podjetju Samsung pošljite e-pošto ([e-mail]).

14 POMEMBNO OBVESTILO O SERVISIRANJU

• Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka.
• V naslednjih primerih vam lahko zaračunamo administrativne stroške:
  (a) e na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika);
  (b) će napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika).
• O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu.

15 SPECIFIKACIJE IN VODNIK

Tehnične lastnosti

SPLOŠNO	USB		5V/0,5A
	Teža	Glavna enota zvočnika Soundbar	2,7 kg
		Nizkotonski zvočnik (PS-WM20/PS-WM21)	4,6 kg
	Mere (Š x V x G)	Glavna enota zvočnika Soundbar	1078,0 x 47,5 x 129,0 mm
		Nizkotonski zvočnik (PS-WM20/PS-WM21)	179,0 x 353,0 x 299,5 mm
	Območje obratovalne temperature		+5°C do +35°C
	Območje obratovalne vlažnosti		10 % ~ 75 %
OJAČEVALNIK	Nazivna izhodna moč	Glavna enota zvočnika Soundbar	22W x 4, 4 ohm (globokotonski zvočnik)21W x 2, 8 ohm (visokotonski zvočnik)
		Nizkotonski zvočnik (PS-WM20/PS-WM21)	130W, 3 ohm
Podprte oblike zapisa za predvajanje(Zvok DTS 2.0 se predvaja v obliki DTS.)			LPCM 2ch, Dolby AudioTM (podpira Dolby® Digital), DTS
Izhodna moč brezžične naprave		Največja oddajna moč vmesnika BT	100 mW pri 2,4–2,4835 GHz
		Največja oddajna moč vmesnika SRD	25 mW pri 5,725–5,825 GHz

OPOMBE

• Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez vnaprejšnjega bvestila.
• Podatki teže in dimenzije so približni podatki.
• Za več informacij o električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka : Spodnji del Glavne enote Zvočnika Soundbar)

Skupna poraba v stanju pripravljenosti (W)		2,7W
Bluetooth Način	deaktivacije vrat	Na daljinskem upravljalniku pritisnite gumb »Bluetooth POWER«, ko ste v načinu »BT«.

- Družba Samsung Electronics izjavlja, da je ta oprema skladna z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.samsung.com pojdite v razdelek Podpora > Iskanje podpore za izdelek in vnesite ime modela. To opremo je mogoče uporabljati v vseh državah EU.

[Ustrezno odstranjevanje baterij v tem izdelku]

(velja za države z ločenimi sistemi zbiranja)

Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66.

Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju.

Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih.

Ustrezno odstranjevanje tega izdelka

(odpadna električna & elektronska oprema)

(velja za države z ločenimi sistemi zbiranja)

Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov.

Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ.

Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki.

Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpisi o baterijah, obiščite:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
