HW-Q600C - Zvuková lišta SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Soundbar
Značka	Samsung
Model	HW-Q600C / HW-Q610GC
Rozměry (Š x V x H)	1030,0 x 57,0 x 105,0 mm
Hmotnost	3,8 kg (Soundbar), 5,5 kg (subwoofer)
Napájení	AC/DC adaptér (24 V, 5,5 A)
Spotřeba v pohotovostním režimu	2,0 W
Jmenovitý výstupní výkon (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Jmenovitý výstupní výkon (subwoofer)	160 W
Podporované audio formáty	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanálů
Konektivita	HDMI (eARC/ARC), optický, Bluetooth, USB (5V/0,5A)
Zvukové režimy	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Speciální funkce	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Aktualizace softwaru	Přes USB (soubor .bin)
Provozní teplota	+5°C až +35°C
Provozní vlhkost	10 % až 75 %
Bezdrátový subwoofer	Model PS-WC67B, automatické připojení
Sada zadních reproduktorů (volitelné)	SWA-9200S (prodává se samostatně)
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se vodě a rozpouštědlům
Bezpečnost	Neotvírejte kryt; odpojte při bouřce; zajistěte správné větrání
Opravitelnost	Žádné díly opravitelné uživatelem; kontaktujte kvalifikovaný servis

Často kladené otázky - HW-Q600C SAMSUNG

Jak připojit soundbar k televizoru?

Použijte HDMI kabel (podpora eARC/ARC) nebo optický kabel. Pro Bluetooth stiskněte tlačítko PAIR na dálkovém ovladači a v nastavení Bluetooth televizoru vyberte Soundbar Q6C-Series.

Soundbar se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen do soundbaru i do zásuvky. Pokud problém přetrvává, odpojte a znovu připojte napájení.

Jak nastavit hlasitost subwooferu?

Použijte tlačítko WOOFER na dálkovém ovladači pro nastavení úrovně od -12 do +6. Výchozí hodnota je 0.

Co dělat, když zvuk není synchronizovaný s obrazem?

Stiskněte tlačítko Zvukový příkaz pro výběr SYNC, poté pomocí tlačítek Nahoru/Dolů upravte audio zpoždění od 0 do 300 milisekund. Toto nastavení není k dispozici v režimu USB nebo BT.

Mohu připojit USB disk?

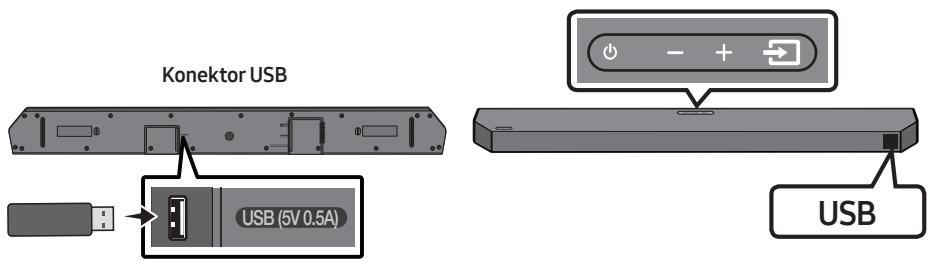

Ano, připojte USB disk k USB portu (5V/0,5A) umístěnému pod soundbarem, poté vyberte zdroj USB. Soundbar přehrává soubory MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

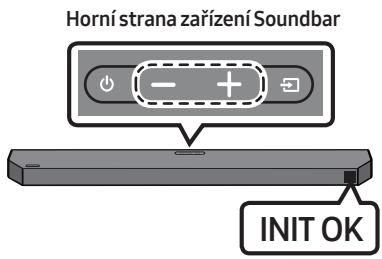

Jak resetovat soundbar?

Zapněte soundbar, poté současně stiskněte tlačítka - a + (hlasitost) na těle zařízení po dobu nejméně 5 sekund. Na displeji se zobrazí INIT OK a všechna nastavení se vrátí do továrních hodnot.

Subwoofer nevydává žádný zvuk, co zkontrolovat?

Ujistěte se, že LED kontrolka na zadní straně subwooferu svítí modře. Pokud bliká nebo je červená, proveďte ruční připojení: podržte tlačítko ID SET na zadní straně subwooferu po dobu 5 sekund, poté tlačítko Nahoru na dálkovém ovladači po dobu 5 sekund.

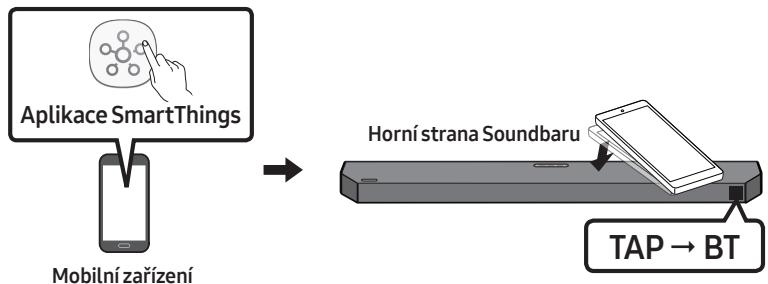

Jak používat funkci Tap Sound?

Tato funkce je k dispozici na mobilních zařízeních Samsung s Androidem 8.1 nebo vyšším. Aktivujte ji v aplikaci SmartThings, poté jednoduše poklepejte telefonem na soundbar pro přehrávání zvuku.

Soundbar se sám vypíná, je to normální?

Ano, funkce Auto Power Down vypne soundbar po 18 minutách bez audio signálu v režimu D.IN, HDMI, BT nebo USB. Pro opětovné zapnutí stiskněte tlačítko napájení.

Mohu aktualizovat software soundbaru?

Ano, stáhněte aktualizační soubor z webu Samsung, zkopírujte jej na USB flash disk (formát FAT32, bez hudebních souborů), připojte jej k USB portu soundbaru a poté vyberte zdroj USB. Proces se zobrazí: UPGR ➔ B ➔ DONE ➔ BYE.

NÁVOD K OBSLUZE HW-Q600C SAMSUNG

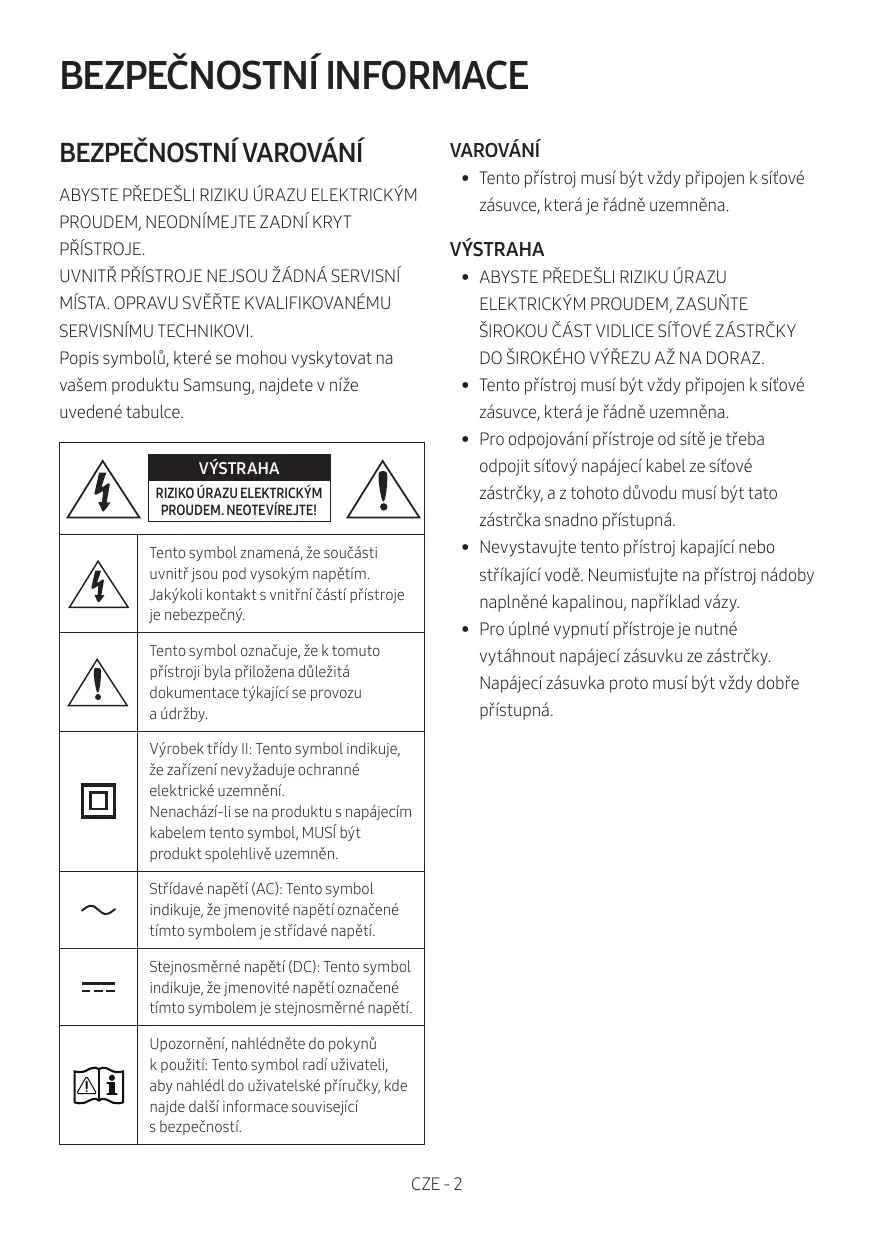

Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.

VYSTRAHA RIZIKO URAZU ELEKTRICKYM PROUDEM. NEOTEVÍREJTE!

Tento symbol znamné, ze současti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřníčástí prístroje je nebezpečné.

Tento symbol označuje, ze k tomuto prístroji byla priložena dulležitá dokumentace týkajíci se provozu a údržby.

Výrobek trídy II: Tento symbol indikuje, ze zařizení nevyžaduje ochranné elektrické uzemnéni. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlíve uzemné.

Střidavé napěti (AC): Tento symbol indikuje, ze jmenovité napěti označéné tímto symbolem je střidavé napěti.

Stejnosměrné napěti (DC): Tento symbol indikuje, ze jmenovité napěti označéné tímto symbolem je stejnosměrné napěti.

Upozorněné, nahlédněte do pouků k použítí: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde dalál informace souvisejíci s bezpečností.

VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUNTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy. Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zástrčku ze zásuvky. Napájecí zástrčka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7–10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.
2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.
3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.
4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.
5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie.

VÝSTRAHA: Při nesprávné výměně baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

OBSAH

01 Kontrola součástí 6 02 Popis výrobku 7

Přední panel/horní panel Soundbaru 7 Dolní panel zařízení Soundbar 8

03 Používání dálkového ovladače 9

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) 9

Jak používat dálkový ovladač 9

Používání skrytých tlačítek (tlačítka s více funkcemi) 13

Výstupní specifikace pro různé režimy zvukových efektů 13

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru 14

04 Připojení zařízení Soundbar 15

Připojení napájení 15

Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar 18

05 Připojení k TV 19

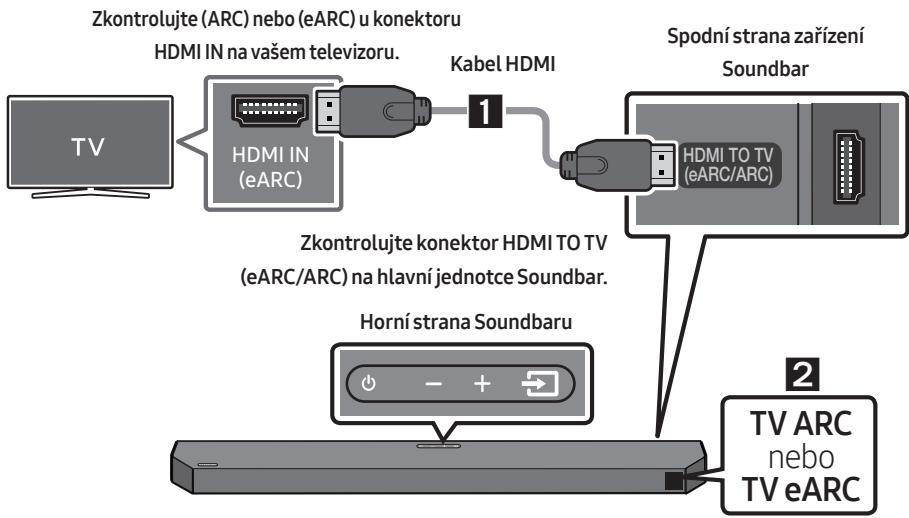

Metoda 1. Připojení pomocí HDMI

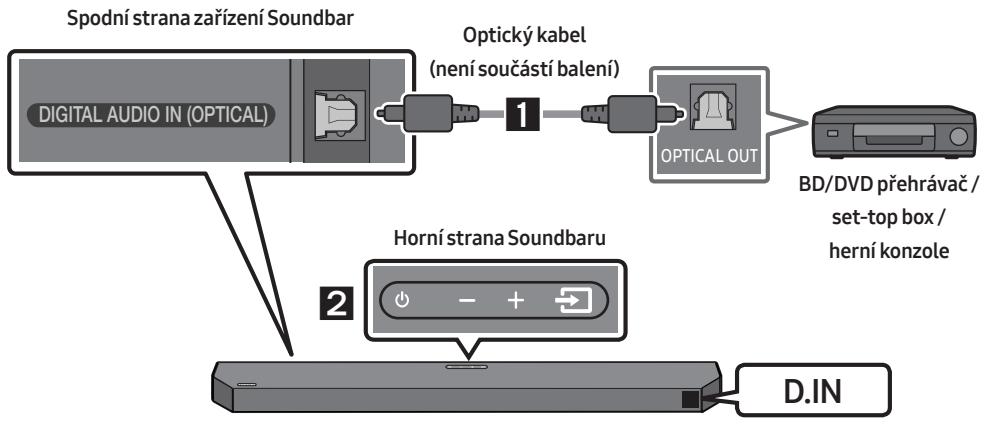

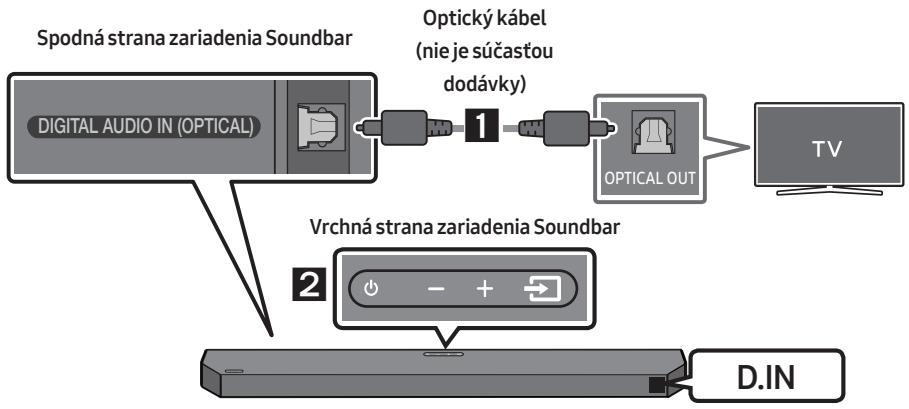

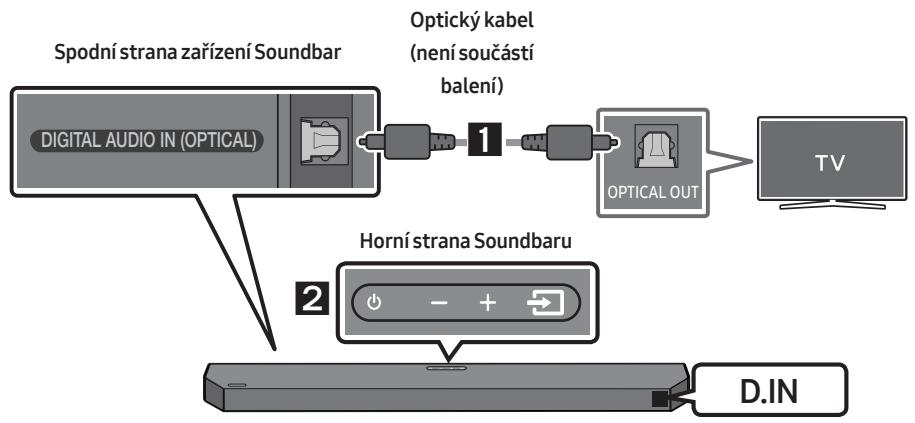

Metoda 2. Připojení pomocí optického kabelu

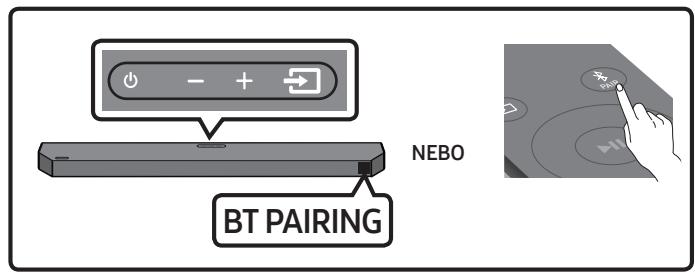

Metoda 3. Připojení přes Bluetooth

06 Připojení externího zařízení

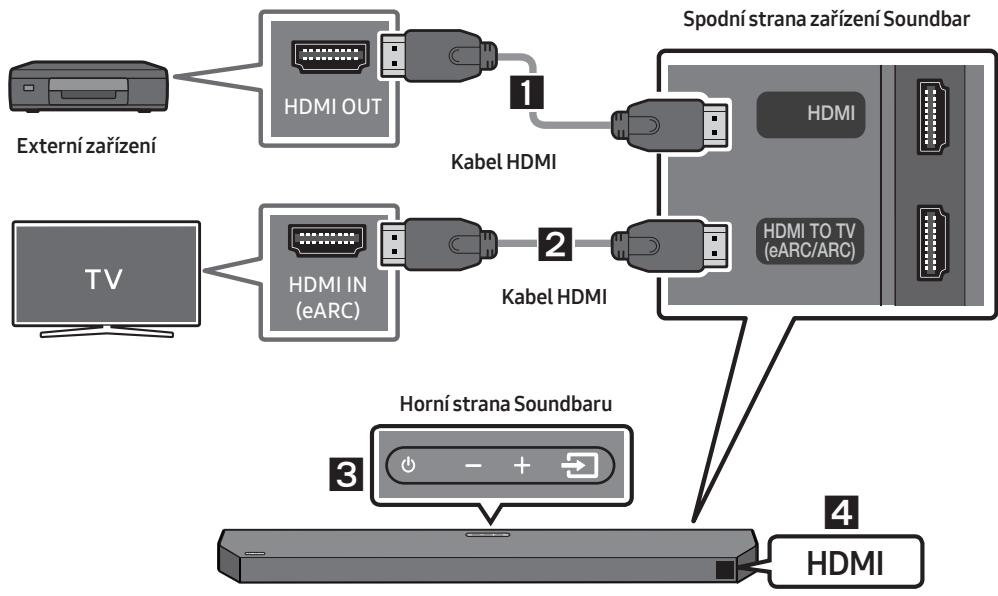

Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos®/DTS:X) Metoda 2. Připojení pomocí optického kabelu

07 Připojení jednotky USB 08 Připojení mobilního zařízení

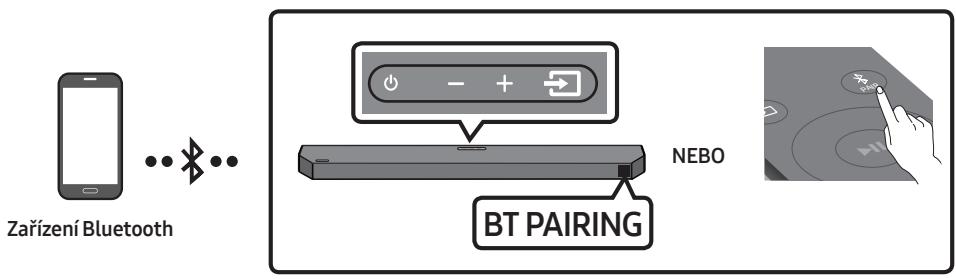

Připojení přes Bluetooth Používání Tap Sound

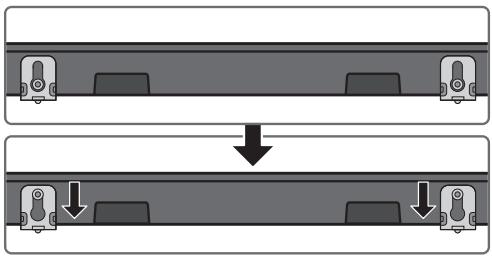

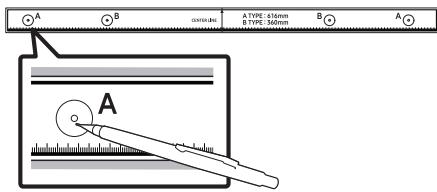

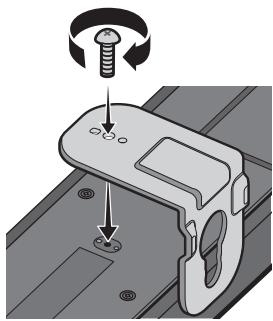

09 Instalace sady pro upevnění na stěnu

Bezpečnostní opatření při montáži Součást pro upevnění na stěnu

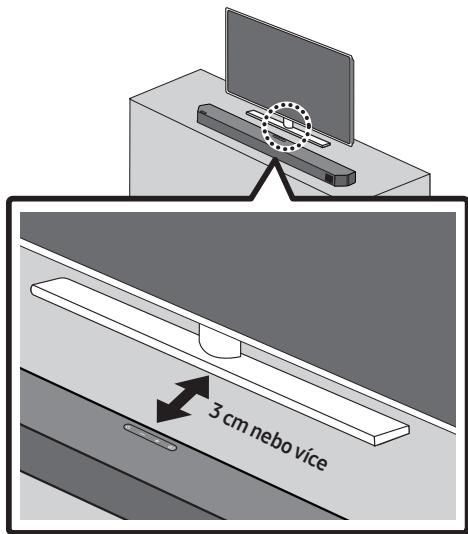

10 Instalace zařízení soundbar před televizorem 11 Aktualizace softwaru

Aktualizace pomocí USB Obnovení

12 Řešení problémů 13 Licence 14 Poznámka k licenci otevřeného softwaru 15 Důležité upozornění k servisu 16 Technické údaje a další informace

Technické údaje

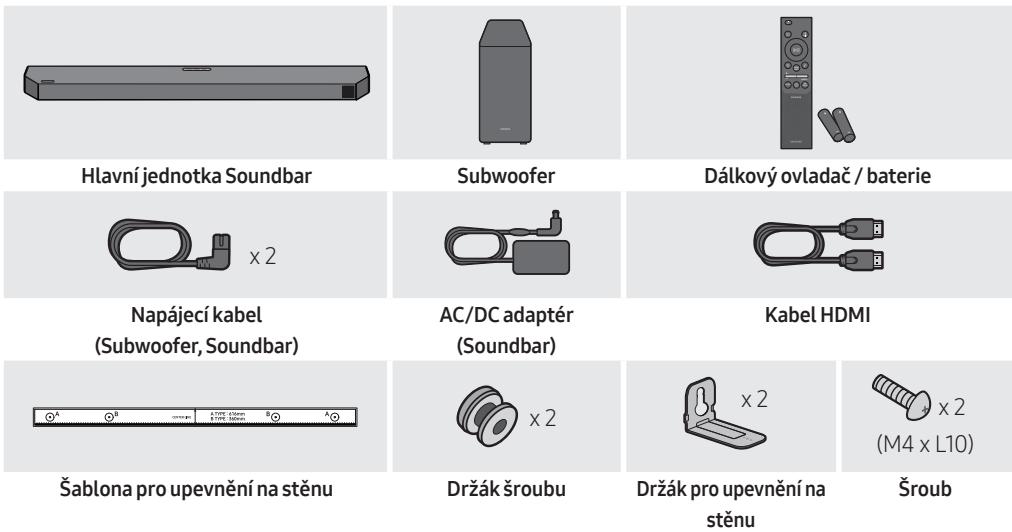

01 KONTROLA SOUČÁSTÍ

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)
• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung. Více informací o upevnění na stěnu najdete na straně 33. Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny. Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.

02 POPIS VÝROBKU

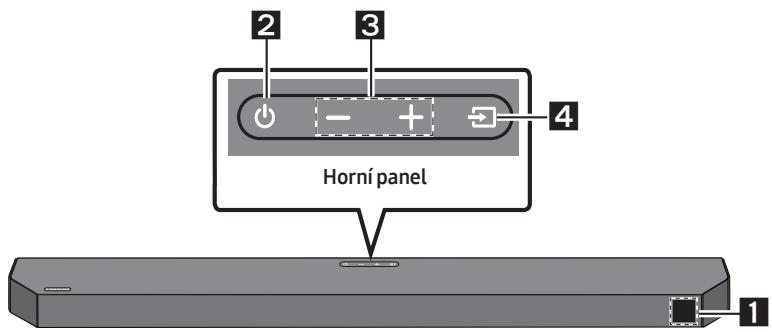

Přední panel/horní panel Soundbaru

1	Displej Zobrazije stav a aktuálné režim zařizení.
2	Tlačitko (Vypínač) Sloužík zapnutí a vypnutí napájení. • Funkci Auto Power Down V následujících situacích se Jednotka automaticky vypne: - Režim D.IN / HDMI / BT / USB: Pokud po dobu 18 minut není k dispozici zvukový signál.
3	Tlačitko — + (Hlasitost) Umožnjuje nestavit hlasitost. • Pri nestavoványí se úroveř hlasitosti zobrazije na prědním displeji zařizení Soundbar.
4	Tlačitko (Zdroj) Sloužík výběru režimu vystupné zdroje.
	Režim vstupu	Displej
	Optickému	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatická konverze)
		D.IN → TV ARC (Automatická konverze)
	HDMI	HDMI
	Režim BLUETOOTH	BT
	Režim USB	USB
	• Chcete-li zapnout režim „BT PAIRING“,změñe zdroj na režim „BT“ a stisknéte a déle než 5 sekund podržte tlačitko (Zdroj).

• *Režim je podporován, když je v nastavení televizoru zapnutá funkce eARC.
• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.
• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do menu Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.

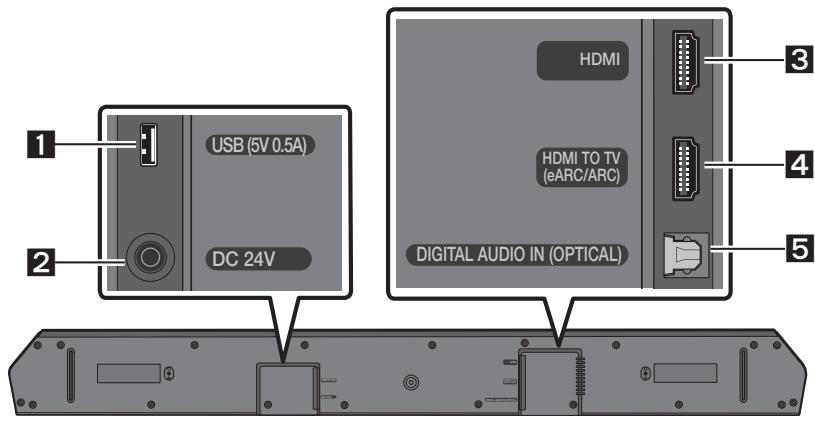

Dolní panel zařízení Soundbar

1	USB (5V 0.5A) Připoje sem disk přes USB a prěhrávejte hudební soubory, které na něm máte uložné, prostřednictvím zařizení Soundbar. (Viz strana 27.)
2	DC 24V (Vstup napájení) Sloužík prípojení napájecího AC/DC adaptéru. (Viz strana 15.)
3	HDMI Umožnjue současné vysilání signálů digitálního videoa zvuku prěs kabel HDMI. Sloužík prípojení k vystupu HDMI externího zařizení. (Viz strana 25.)
4	HDMI TO TV (eARC/ARC) Sloužík prípojení ke konektoru HDMI IN (eARC) na televizoru. (Viz strana 19.)
5	DIGITAL AUDIO IN (OPTICAL) Sloužík prípojení k digitálnímu (optickému) vystupu externího zařizení. (Viz strana 26.)

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.
• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.

03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA)

Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AAA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.

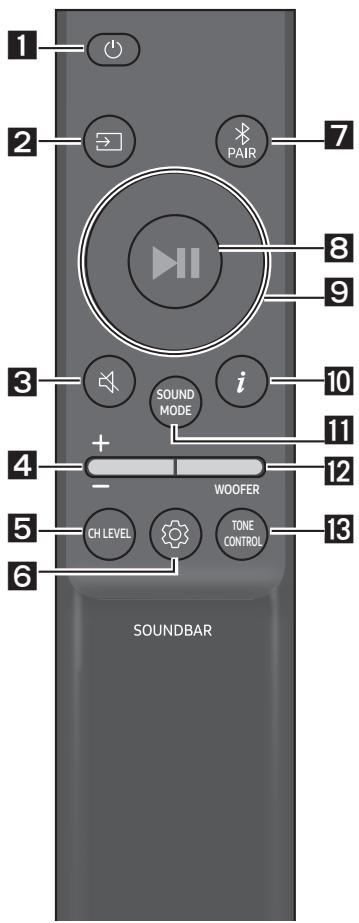

Jak používat dálkový ovladač

1	Vypínač	Slouží k zapnutí a vypnutí zařizení Soundbar.
2	Zdroj	Pomoci tohoto tlacítka můžete vybrat zdroj prípojený k zařizení Soundbar.
3	Ztlimit	Stisknutím tlacítka (Ztlimit) ztlumíte zvuk. Dalším stisknutím tlacítka zvuk opět zapnete.
4	Hlasitost	Stisknutím tlacítka nahoru nebo dolů nastavíte hlasitost. • Ztlimit Stisknutím tlacítka Hlasitost ztlumíte zvuk. Dalším stisknutím tlacítka zvuk opět zapnete.

5	CH LEVEL CH LEVEL	Stisknutím tlačítka můžete nastavit hlasitost Jednotlivých reproduktorů. Stisknutím tlačítka vyberte položku CENTER LEVEL nebo TOP LEVEL, a potom upravte hlasitost v rozsahu -6 až +6 pomoci tlacítek Nahoru/Dolů. Když jsou prípojeny zadné reprodukty (prodávají se samostnatě), je podporováno nastavení REAR LEVEL. Chcete-li upravit hlasitost REAR LEVEL v rozsahu -6 až +6, použijte tlačítka Nahoru/Dolů.
6	Ovladánízvuku	Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovaná nastavení lze upravit pomoci tlacítek Nahoru/Dolů. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Tento režim zdokonaluje poslech mluvenych dialogů ve filmech a v televizi. - NIGHT MODE ON/OFF Režim je optimalizován pro nočné sledoványí, protoze nastavení snižuje hlasitost a současně zachováva zřetelné dialogy. - SYNC Není-li obstra televizoru a zvuku ze Soundbaru synchronizován, stisknéte tlacítko (Ovladánízvuku) a vyberte možnost SYNC. Následné pomoci tlacítek Nahoru/Dolů nastavte zpoždoványí zvuku v Rozmezí 0~300 ms. (Není k dispozici v režimu „USB" nebo „BT“). - VIRTUAL ON/OFF Funkci Dolby Virtual je možné zapnout a vypnout ON/OFF. Funkce zvuku VOICE ENHANCE, NIGHT MODE a VIRTUAL je možné zapnout a vypnout ON/OFF pomoci tlacítek Nahoru/Dolů. (Funkce VIRTUAL není dostupné v režimech „USB" a „BT“). Podržením stisknutého tlacítka (Ovladánízvuku) na 5 sekund nastave zvuk pro jednotlivá frekvenčné pásma. Pomoci tlacítek Levý/ Pravý můžete vybrat některou z možnosti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomoci tlacítek Nahoru/Dolů u ní nastavit hodnotu -6 až +6. (Zkontrolujte, ze režim Zvuk je nastaven na „STANDARD“).
7	PAIR Bluetooth PAIR	Zapnéte na zařizení Soundbar režim pároványí prěs Bluetooth. Stisknéte tlacítko PAIR a vyčkejte na obrazovku „BT PAIRING" pro prípojení nového zařizení Bluetooth.
8	Přehrát/ Pozastavit	Stisknutím tlacítka můžete rovněž prěhrávat nebo pozastavit hudbu.
9	Nahoru/Dolü/Vlevo/Vpravo	Stisknutím uvedených míst zvolte možnost Nahoru/Dolü/Vlevo/Vpravo na toto tlacítku műzete vybirat a nastavovat funkce. · Opakoványi Chcete-li použít funkci opakoványí v režimu „USB“, stiskněte tlacítko Nahoru. · Přeskočeni skladby Stisknutím tlacítka Vpravo vyberete dalási hudební soubor. Stisknutím tlacítka Vclevo vyberete prěchodozí hudební soubor. · ID SET Podržením stiskného tlacítka Nahoru po dobu 5 sekund dokončité ID SET (pri) prípojoványí bezdrátového subwooferu nebo bezdrátovych zadních reproduktorů).
10	Info	Stisknutím tlacítka zobrazite informace o aktivní funkci nebo dostupném kodeku.
11	SOUND MODE	Stisknutím tlacítka műzete vybrat požadovaný zvukový režim. SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD - SURROUND SOUND Poskytuje širí svukové pole, než je bežné. - GAME PRO Poskytuje stereoskopický zvuk, abyste se jestě vć ponořili do hry. - ADAPTIVE SOUND Analyzujte obsah v realnéč case a automaticaky poskytuje optimálné zvukové pole na základné charakteristíky obsahu. - STANDARD Poskytuje vystup pūvodního zvuku. · DRC (Dynamic Range Control) Umožnjupe použít rízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stisknéte a podržte tlacítko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Rízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuk. (Zvuk műže být zkreslený.) · Bluetooth Power Tato funkce umožnjue automaticaky zapnout Soundbar po prijeti zhádosti o prípojení z dříve prípojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá. - Chcete-li vypnout funkci Bluetooth Power, podržte stisknéte tlacítko SOUND MODE na déle než 5 sekund.
12	WOOFER HLASITOST WOOFER (HLOUBEK)	Stisknutím tlačítka nahoru nebo dolů upravíte hlasitost wooferu (hloubek) na -12 nebo v rozmězi od -6 do +6. Chcete-li nastavit hlasitost wooferu (hloubek) na 0 (výchoží), stiskné tlačítko.
13	TONE CONTROL TONE CONTROL	Stisknutím tlačítka mûžete nastavit úroveř výšek a basů. • Stisknutím tlačítka vyberte položku TREBLE nebo BASS, a potom upravte hlasitost v rozsahu -6 až +6 pomoci tlačitek Nahoru/Dolů. Po změné úrovně hloubek se adekvátné uprávi také úroveř basového reproduktoru.

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skrypté tlačítko		Referenčné strana
Tlačítko dálkového ovladače	Funkce
WOOFER (Nahoru)	Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim)	Strana 14
Vlevo	Zapnutí/vypnutí automatického prěipojné televizoru (Připraveno pro BT)	Strana 24
Nahoru	ID SET	Strana 11
(Ovládání zvuku)	7 pásmový EQ	Strana 10
SOUND MODE	DRC ON/OFF (pohotovostní režim)	Strana 11
	Bluetooth Power	Strana 11

Výstupní specifikace pro různé režimy zvukových efektů

Efekt		Vstup	Výystup
			Pouze se subwooferem	Se subwooferem a sadou bezdrátovych zadnich reproduktorü
SOUND MODE	SURROUND SOUND	2.0 kanály	3.1.2 kanály	5.1.2 kanály
		5.1 kanály	3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	GAME PRO	2.0 kanály	3.1.2 kanály	5.1.2 kanály
		5.1 kanály	3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	ADAPTIVE SOUND	2.0 kanály	3.1.2 kanály	5.1.2 kanály
		5.1 kanály	3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	STANDARD	2.0 kanály	2.1 kanály	2.1 kanály
		5.1 kanály	3.1 kanály	5.1 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.
• Je-li výstupní zdroj ve formátu Dolby Atmos®, DTS:X, nastavení pouze se subwooferem poskytne 3.1.2kanálový zvuk, zatímco nastavení se sadou bezdrátových zadních reproduktorů poskytne 5.1.2kanálový zvuk.
• Zadní reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby zadní reproduktory hrály, je nutné změnit režim efektů na SURROUND SOUND.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

Hlasitost zařízení Soundbar se nenastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.
• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.
• Výrobci podporující tuto funkci: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Vypněte zařízení Soundbar.
• Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE" (výchozí režim), „SAMSUNG-TV REMOTE", „ALL-TV REMOTE".

Tlačítko dálkového ovladače	Displej	Stav
5 Sec	(Výchozí režim)OFF-TV REMOTE	Vypněte dálkový ovladač televizoru.
5 Sec	SAMSUNG-TV REMOTE	Zapněte IČ dálkový ovladačtelevizoru Samsung.
5 Sec	ALL-TV REMOTE	Zapněte IČ dálkový ovladačtelevizoru cíziho výrobce.

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

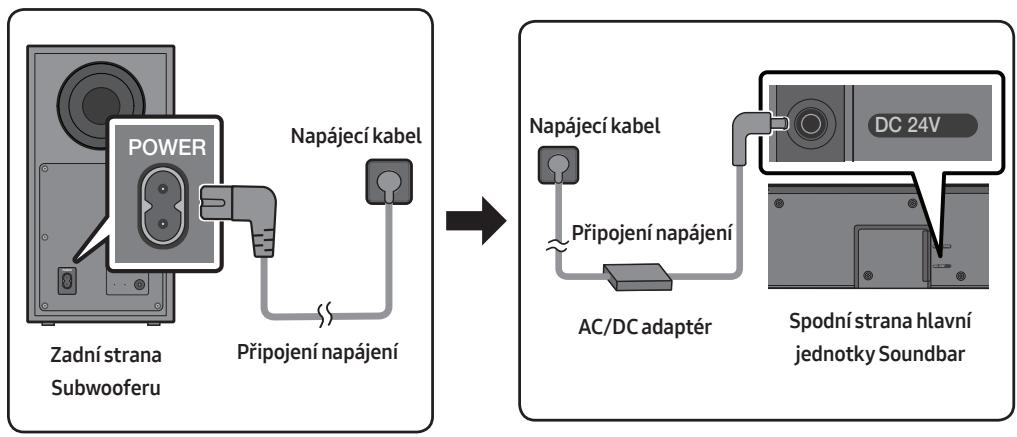

Připojení napájení

V pořadí zřejmém z následujícího obrázku postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu.

(Štítek: Spodní strana hlavní jednotky Soundbar)

1. Připojte napájecí kabel k subwooferu.
2. Připojte napájecí kabel k síťovému adaptéru. Síťový adaptér (s napájecím kabelem) připojte k zařízení Soundbar.
3. Zapojte zařízení Soundbar a subwoofer do napájení.
4. Nejprve připojte napájení k subwooferu. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

• Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.
• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

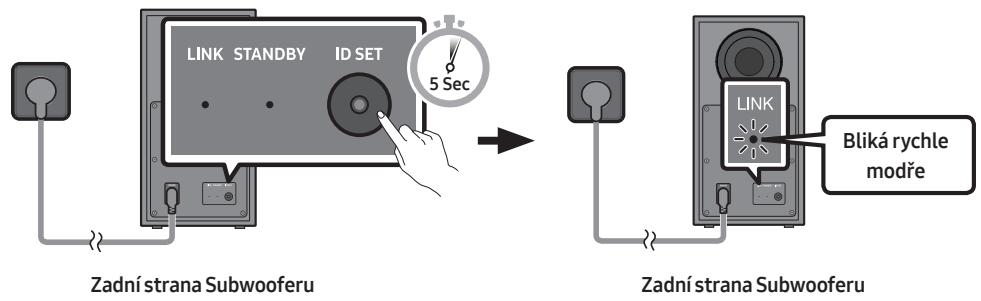

Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu. Zkontrolujte, zda je zařízení Soundbar zapnuto.
• Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.
• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka.

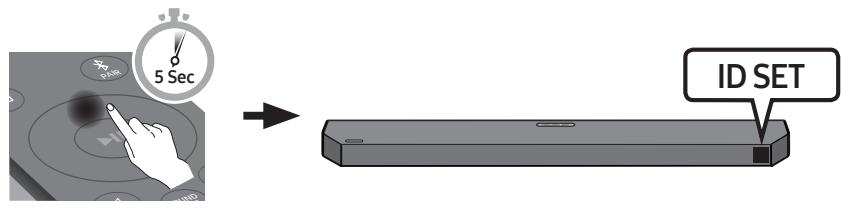

1. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.
2. Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.
3. Po dokončení ID SET se Soundbar automaticky zapne.

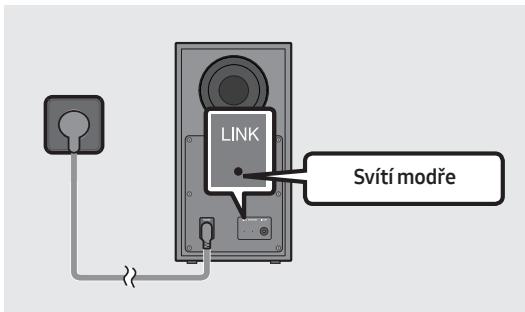

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.

Kontrolky LED na zadní straně subwooferu

LED	Stav	Popis	Čržení
Modrá LINK STANDBY ID SET	Svití	Áspěěsně připojeno (normálné provoz)	-
	Bliká	Obnové připojéní	Zkontrolujte, zda je k hlavní jednotce Soundbaru správně zapojen napájecí kabel, nebo pržblžné 5 minut vyčkejte. Pokud kontrolka stále bliká, zkuste prípojit subwoofer ručné. Pokyny naleznete na straně 16.
Červéná LINK STANDBY ID SET	Svití	Pohotovostné režim (s vypnutou hlavní Jednotkou Soundbar)	Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel.
		Prípojení se nezdařilo	Prípoje se znovu. Pokyny k ručnímu prípojení najdete na straně 16.
Červéná a modrá LINK STANDBY ID SET	Bliká	Závada	Kontaktujte servisné středisko společnosti Samsung (kontaktné údaje najdete v tétó príručce).

POZNÁMKY

• Před připojením či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.
• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.
• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku. Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

VÝSTRAHA

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.
• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a bezdrátových zadních reproduktorů (prodávají se samostatně) nenacházejí žádné překážky.

Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar

Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9200S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

Podrobné informace týkající se připojení najdete v návodu pro sadu bezdrátových zadních reproduktorů Samsung.

05 PŘIPOJENÍ K TV

Metoda 1. Připojení pomocí HDMI

Připojení televizoru, který podporuje HDMI ARC/eARC (Audio Return Channel/

Enhanced Audio Return Channel)

VÝSTRAHA

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Chcete-li připojit HDMI mezi televizor a zařízení Soundbar, nezapomeňte zapojit koncovky s označením ARC nebo eARC. Jinak může dojít k poruše zvukového výstupu televizoru.
• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet.
• Když připojujete televizor, který podporuje funkci eARC, na displeji se zobrazí text „TV eARC“ a zazní zvuk.
• Dolby Atmos®/DTS:X je funkcí ARC/eARC podporován.

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI.
2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.
3. Je-li v televizoru zapnuta funkce eARC, zobrazí se „TV eARC“.
4. Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (např. Samsung TV: Domů (®) → Menu → Nastavení (®) → Všechna nastavení (®) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.)
5. Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.
6. Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“ nebo „TV eARC“, zkontrolujte, zda je kabel HDMI zapojen do správného konektoru.
7. Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar.

POZNÁMKY

• Pokud k zařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), můžete přenášet digitální obraz a zvuk bez připojení samostatného optického kabelu.
• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.
• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC nebo eARC.
• Šířka pásma funkcí ARC a eARC se liší. eARC představuje zdokonalenou verzi zpětného zvukového kanálu, která má výrazně větší šířku pásma než ARC. Větší šířka pásma zvyšuje množství přenesených dat. Také pomocí kanálu eARC si můžete vychutnat zvuk prostřednictvím formátů jako je Dolby Atmos® a DTS:X.
• Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.)

Metoda 2. Připojení pomocí optického kabelu

Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Pokud použijete optický kabel a koncovky jsou zakryté, nezapomeňte kryty sejmout.

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.
2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN".
3. Zvuk televizoru vychází ze zařízení Soundbar.

Používání funkce Q-Symphony

Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar". Vyberte příslušnou nabídku.

Optický kabel (není součástí balení)

• Příklad nabídky televizoru: TV + [AV] Soundbar Název řady (HDMI)

POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.
• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení). Zobrazená zpráva se může v závislosti na modelu televizoru lišit.
• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.

Metoda 3. Připojení přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečných překážejících kabelů.

• Současně lze připojit pouze jeden televizor.

První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING".

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT". „BT" se za několik sekund změní na „BT PAIRING" nebo se změní na „BT READY", pokud je k dispozici záznam připojení.

b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING".

1. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).
2. Na obrazovce televizoru vyberte ze seznamu možnost „Soundbar Q6C-Series(Bluetooth)". V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing" nebo „Paired". Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.
3. Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → BT.
4. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.
5. Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „Soundbar Q6C-Series (Bluetooth)“), odstraňte je.
• Poté opakujte kroky 1 až 3.

Odpojení zařízení Soundbar od televizoru

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru). - Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo, když je Soundbar ve stavu „BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY: V tomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.
• BT PAIRING: V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.)

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 m, dojde ke ztrátě připojení.
• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.
• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

V okolí zařízení Soundbar je silné elektrické pole. - Pokud je se zařízením Soundbar spárováno více zařízení Bluetooth současně. Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlny (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

06 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos®/DTS:X)

Kontrolní opatření před připojením

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá.
• Ujistěte se, že obsah podporuje technologii Dolby Atmos®/DTS:X.

1. Pomocí kabelu HDMI propojte port HDMI na spodní straně zařízení Soundbar s portem HDMI OUT na digitálním zařízení.
2. Pomocí kabelu HDMI propojte port HDMI TO TV (eARC/ARC) na spodní straně zařízení Soundbar s portem HDMI IN (eARC) na televizoru.
3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.
4. Na displeji zařízení Soundbar se zobrazí režim „HDMI“ a zařízení začne přehrávat zvuk.

POZNÁMKY

• Pokud používáte Dolby Atmos®/DTS:X: Je-li výstupní zdroj ve formátu Dolby Atmos®/DTS:X, přečtěte si část „Výstupní specifikace pro různé režimy zvukových efektů“ na straně 13.
• Po aktivaci technologie Dolby Atmos® se na předním displeji zobrazí „DOLBY ATMOS“.
• Po aktivaci DTS:X se na předním displeji zobrazí text „DTS:X“.
• Konfigurace technologie Dolby Atmos®/DTS:X na přehrávači BD a dalších zařízeních.

V nabídce nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Domů → Zvuk → Digitální výstup a vyberte možnost Bitstream (nezpracovaný).

• HDMI Pass-Through znamená, že Soundbar přehrává zvuk ze zdroje prostřednictvím vlastních reproduktorů a posílá neupravený obrazový signál do televizoru prostřednictvím druhého kabelu HDMI.

Specifikace podporovaných signálů UHD (3840 x 2160p)

Frekvence snímků (fps; snímky/s)	Barevná hloubka	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitů	O	O	O	O
	10 bitů	-	-	O	O
	12 bitů	-	-	O	O
120	8 bitů	-	-	-	-
	10 bitů	-	-	-	-

• Specifikace podporovaných signálů se může lišit v závislosti na připojeném externím zařízení nebo podmínkách použití.

Metoda 2. Připojení pomocí optického kabelu

1. Pomocí optického kabelu (není součástí balení) propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port OPTICAL OUT na externím zařízení.
2. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „D.IN“.
3. Zvuk externího zařízení vychází ze zařízení Soundbar.

07 PŘIPOJENÍ JEDNOTKY USB

Prostřednictvím zařízení Soundbar můžete přehrávat hudební soubory uložené na jednotce USB.

1. Jednotku USB připojte do portu USB na spodní straně produktu.
2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.
3. Na displeji se zobrazí „USB“.
4. Nyní můžete přehrávat hudební soubory uložené na jednotce USB prostřednictvím zařízení Soundbar.

Soundbar se automaticky vypne (Auto Power Down), když po dobu delší než 18 minut nepřijme žádný zvukový signál z jednotky USB, nebo nebude jednotka USB připojená.

Kompatibilní formáty

Přípona	Kodek	Vzorkovací frevence	Datový tok
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32–320 kb/s
	MPEG1 Layer3	32 kHz ~ 48 kHz	32–320 kb/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8–160 kb/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8–160 kb/s
*.wma	WMA7/8/9 (pouze Audio)	32 kHz ~ 48 kHz	32–320 kb/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45–500 kb/s
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 pouze Audio)	32 kHz ~ 48 kHz	32–320 kb/s
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024–9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162–8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024–9216 kb/s

• Je-li na jednotce USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.
• Podporovaný systém souborů jednotky USB: FAT16, FAT32, NTFS

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Pokud se připojíte ke spárovanému zařízení Bluetooth a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.
• Připojení je omezeno na jeden televizor nebo dvě zařízení Bluetooth současně.

První připojení

• Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.
• Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING".

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT". „BT" se za několik sekund změní na „BT PAIRING" nebo se změní na „BT READY", pokud je k dispozici záznam připojení.

b. Jakmile se objeví „BT READY", podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING".

1. Vyberte ze seznamu „[AV]Samsung Soundbar Q6C-Series".
2. Jakmile se zařízení Soundbar připojí k mobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT".
3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení připojeného přes Bluetooth.
4. Po prvním připojení Soundbaru k vašemu mobilnímu zařízení použijte k dalšímu připojení režim „BT READY".

Pokud se připojení zařízení nezdaří

• Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV]Samsung Soundbar Q6C-Series"), odstraňte jej.
• Poté opakujte kroky 1 a 2.

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY: V tomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.
• BT PAIRING: V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT".)

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.
• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.
• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

V okolí zařízení Soundbar je silné elektrické pole. - Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.
• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).
• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV]Samsung Soundbar Q6C-Series". Režim bezdrátového reproduktoru se změní automaticky na „BT".
• K dispozici pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)
• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY".
• Při propojování zařízení Soundbar se zařízením Bluetooth umístěte zařízení co nejblíže k sobě.
• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.
• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.
• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky:
• Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar.
• V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám.
• Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.
• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.
• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Zapnutí Bluetooth Power (SOUND MODE)

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND MODE.
2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

Odpojení jednotky Soundbar od zařízení Bluetooth

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

Vzhledem k tomu, že zařízení Bluetooth musí přijmout odezvu od zařízení Soundbar, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth). - Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED".

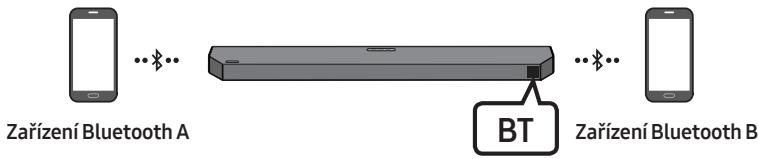

Více připojení přes Bluetooth

Soundbar lze připojit ke 2 zařízením Bluetooth současně.

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 28)
2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.
3. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“, začne se přehrávat hudba ze zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A".
4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajících hudbu zpožděna.

POZNÁMKY

V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním. - Některá zařízení nepodporují vícenásobné připojení Bluetooth. Když se žádné zařízení nespáruje do 3 minut, režim „BT PAIRING“ se zastaví. - Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund. - Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně přehrává, bude odpojeno.) - Lze připojit pouze jeden televizor Samsung TV nebo 2 zařízení Bluetooth současně. - Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung.

Používání Tap Sound

Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.
• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším.

1. Zapněte na mobilním zařízení funkci Tap Sound.

Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound".

1. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

1. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.
2. Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.
3. Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.
4. Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.
5. Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace.

Aktivace funkce Tap Sound

Přes aplikaci SmartThings zapnete funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.
2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte (→).
3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštěné funkce po přiblížení mobilního zařízení k zařízení Soundbar.

POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.
• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.

09 INSTALACE SADY PRO UPEVNĚNÍ NA STĚNU

Bezpečnostní opatření při montáži

Montáž provádějte pouze na svislou stěnu. - Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí. Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo. - Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek. - Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat.

• Průměr: M5
• Délka: doporučená délka alespoň 35 mm
• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.
• Ujistěte se, že je jednotka vypnutá a před instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

Součásti pro upevnění na stěnu

Šablona pro upevnění na stěnu

X2

X2

(M4 x L10)

Držák šroubu

Šroub

Držák pro upevnění na stěnu

1. Přiložte na plochu stěny šablonu pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.
• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním.

5 cm a více

1. Vyrovnejte osu šablony pro upevnění na stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď šablonu pro upevnění na stěnu.
2. Pokud zařízení nemontujete pod televizor, umístěte osu do středu montážní oblasti.

1. Do středu otvorů A-TYPE na obou stranách šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom šablonu pro upevnění na stěnu sundejte.

1. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.
2. Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.
3. Každým držákem šroubu protáhněte šroub a jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

1. Pomocí 2 šroubů namontujte na spodní část Soundbaru ve správném směru 2 nástěnné držáky.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást nástěnných držáků.

1. Montáž zařízení Soundbar proveďte tak, že zavěsíte přiložené nástěnné držáky na držáky šroubů na stěně.

1. Zasuňte Soundbar podle následujícího obrázku tak, aby nástěnné držáky držely pevně na šroubech.
2. Širší (spodní) části nástěnných držáků nasaďte na šrouby a poté posuňte nástěnné držáky dolů tak, aby zůstaly pevně viset na šroubech.

10 INSTALACE ZAŘÍZENÍ SOUNDBAR PŘED TELEVIZOREM

Umístěte Soundbar na stojan televizoru.

Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru.

Pro dosažení optimální kvality zvuku umístěte Soundbar nejméně 3 cm od přední strany televizoru.

POZNÁMKY

Soundbar musí být umístěn na rovném a pevném povrchu. Nedostatečný odstup od televizoru může vést k problémům s akustikou.

11 AKTUALIZACE SOFTWARU

Společnost Samsung může v budoucnu vydat aktualizace firmwaru pro zařízení Soundbar.

Konektor USB

Pokud je nabídnuta aktualizace, můžete firmware aktualizovat zapojením jednotky USB s uloženou aktualizací softwaru do portu USB na zařízení Soundbar.

Aktualizace pomocí USB

Po dokončení aktualizace budou zachována všechna uživatelská nastavení.

1. Zapojte jednotku USB do portu USB v počítači. Důležité: Zkontrolujte, zda na jednotce USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace firmwaru skončit chybou.
2. Přejděte na webovou stránku společnosti Samsung (www.samsung.com) → v menu zákaznické podpory vyhledejte příslušný název modelu.
3. Podrobnosti o aktualizaci naleznete v návodu k upgradu.
4. Stáhněte si soubor upgradu (typ USB).
5. Rozbalte stažený soubor s upgradem a zkopírujte soubor *.bin do kořenového adresáře jednotky USB.
6. Zařízení Soundbar vypněte a do portu USB na zařízení Soundbar zapojte jednotku USB s aktualizací firmwaru.
7. Zapněte Soundbar a stisknutím tlačítka (Zdroj) vyberte zdroj USB. Zobrazí se text „UPGR”. Tato akce může trvat až 3 minuty.

• Průběh aktualizace firmwaru se zobrazuje v sekvenci UPGR → B----> DONE → BYE. V závislosti na typu aktualizovaného firmwaru se může zobrazit písmeno B nebo H.

POZNÁMKY

• Po dokončení aktualizace se Soundbar automaticky restartuje.
• Tento produkt je vybaven funkcí DUAL BOOT. Nedojde-li k aktualizaci firmwaru, je možné firmware zaktualizovat znovu.
• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.
• Pokud se aktualizace nespustí, připojte znovu napájecí kabel zařízení Soundbar.
• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.
• Podpora aktualizace se odvíjí od typu USB.
• Pokud se po aktualizaci automaticky neobnoví připojení k subwooferu, přečtěte si pokyny na straně 16.
• Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.
• Uživatelé Mac OS musí použít jako formát USB MS-DOS (FAT).

Obnovení

Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka - + (Hlasitost). Na displeji se zobrazí text „INIT OK“ a dojde k resetování zařízení Soundbar.

VÝSTRAHA

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar.

Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.

12 ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Soundbar se nezapne.

Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky.

Soundbar nepracuje správně.

→ Po vytažení napájecí kabel znovu zapojte. → Odpojte napájecí kabel z externího zařízení, znovu ho zapojte a opakujte akci. → Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 7.)

Pokud dálkový ovladač nefunguje.

→ Namiřte dálkový ovladač přímo na Soundbar. Vyměňte baterie za nové.

Ze zařízení Soundbar nevychází žádný zvuk.

→ Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. - Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. → V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) Propojovací kabely vedoucí k zařízení Soundbar mohou být uvolněné. Odpojte kabel a zase jej připojte. → Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. → Inicializujte produkt a zkuste to znovu. (Viz strana 37.)

Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (Viz strana 16.) → Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek. - Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení. Uchovávejte reproduktor mimo dosah těchto zařízení. → Odpojte a znovu připojte zástrčku napájení.

Pokud je ze subwooferu slyšet kolísání zvuku, zpožděné nebo šum.

→ Gestelize mezi zařízením Soundbar a subwooferem se nacházejí nějaké překážky, mohou způsobovat potíže. Přemístěte zařízení tak, aby mezi nimi nebyla žádná překážka. → Pokud je subwoofer daleko od zařízení Soundbar, může docházet ke kolísání nebo zpoždění zvuku. Umístěte je do blízkosti zařízení Soundbar. Když je Soundbar v blízkosti přístroje nebo elektrického zařízení způsobujícího vysokofrekvenční rušení, může docházet ke kolísání nebo zpoždění zvuku. Umístěte Soundbar dostatečně daleko od zařízení způsobujících vysokofrekvenční rušení (například bezdrátového směrovače). Změňte připojení k síti televizoru z bezdrátového na kabelové.

→ Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (Viz strana 12.) → Přemístěte subwoofer blíž k sobě.

Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky eARC. (Viz strana 19.) → Připojení se nemusí dařit z důvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. → Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů (®) → Menu → Nastavení (®) → Všechna nastavení (®) → Připojení → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO) → Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV: Domů (®) → Menu → Nastavení (®) → Všechna nastavení (®) → Zvuk → Nastavení pro Pokročilé → Režim HDMI-eARC (Autom.)

Po připojení k televizoru v režimu HDMI TO TV (eARC/ARC) není slyšet žádný zvuk.

→ Vaše zařízení není schopno přehrávat výstupní signál. Změňte zvukový výstup televizoru na PCM nebo AUTO. (Samsung TV: Domů (®) → Menu → Nastavení (®) → Všechna nastavení (®) → Zvuk → Nastavení pro Pokročilé → Formát digitálního výstupu zvuku)

Soundbar se nepřipojí prostřednictvím Bluetooth.

Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na ovladači tlačítko > PAIR nebo stiskněte na jednotce alespoň na 5 sekund tlačítko (Zdroj).) Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů (®) → Menu → Nastavení (®) → Všechna nastavení (®) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 s podržte na dálkovém ovladači zařízení Soundbar tlačítko Vlevo a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proveďte změnu výběru opětovným podržením tlačítka Vlevo na 5 s. Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. Inicializujte produkt a zkuste to znovu. (Viz strana 37.)

Při připojení prostřednictvím Bluetooth zmizí zvuk.

→ Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd. Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar. Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání.

Vícenásobné připojení Bluetooth nefunguje.

→ Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci. Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část Při připojení prostřednictvím Bluetooth zmizí zvuk...) Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení. Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část Při připojení prostřednictvím Bluetooth zmizí zvuk.

Soundbar se nezapne automaticky s televizorem.

→ Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve vypněte televizor.

13 LICENCE

Dolby

ATMOS

Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

15 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku). Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu	HW-Q600C
USB	5V/0,5A
Hmotnost	3,8 kg
Rozměry (Š x V x H)	1030,0 x 57,0 x 105,0 mm
Rozsah provoznich teplot	+5°C až +35°C
Rozsah provozní vlhkosti	10 % ~ 75 %
ZESILOVAC Jmenovitý vystupné výkon	200W (30W x 6 + 10W x 2)
Podporované formáty pro přehrávání	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Název subwooferu	PS-WC67B
Hmotnost	5,5 kg
Rozměry (Š x V x H)	184,0 x 343,0 x 295,0 mm
ZESILOVAC Jmenovitý vystupné výkon	160W
Celkový príkon v pohotovostním režimu (W)	2,0W
Bluetooth Metoda deaktivace portu	Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlacítko SOUND MODE na déle než 5 sekund.

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
• Hmotnost a rozměry jsou přibližné.
• Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplné texty prohlášení o shodě jsou k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ

Maximální výkon vysílače (RF)

100 mW při 2,4 GHz - 2,4835 GHz

25 mW při 5,725 GHz - 5,825 GHz

[Správná likvidace baterií v tomto výrobku]

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případné vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidovány spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jak je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABY STE PŘEDEŠLI RIZIKU VZNIKU POŽÁRU A RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE PŘEDNÍ (ANI ZADNÍ) KRYT. ZAŘÍZENÍ SE NEPOKOUŠEJTE SVÉPOMOCÍ OPRAVOVAT. OPRAVY PŘENECHTE KVALIFIKOVANÉMU SERVISNÍMU PRACOVNÍKOVI.

01 Kontrola součástí 6 02 Popis produktu 7

Přední panel/horní panel zařízení Soundbar 7 Spodní panel zařízení Soundbar 8

03 Používání dálkového ovládání 9

Způsob 1. Připojení pomocí kabelu HDMI Způsob 2. Připojení pomocí optického kabelu 21 Způsob 3. Připojení přes rozhraní Bluetooth 23

• Režim se podporuje, když je funkce eARC v nastavení TV zapnutá.
• Po zapojení síťového kabelu bude tlačítko napájení fungovat za 4 až 6 sekund.
• Po zapnutí napájení této jednotky bude před začátkem produkce zvuku 4 až 5 sekundové zpoždění.
• Pokud slyšíte zvuk z TV i ze soundbaru, přejděte do nabídky Nastavení zvuku TV a změňte reproduktor TV na možnost Externí reproduktor.

Spodní panel soundbaru

Vložení baterií před použitím dálkového ovládání (2 baterie AAA)

Tlacidlo na dial'kovom ovládaní	Displej	Stav
5 Sec	(Predvolený režim) OFF-TV REMOTE	Vypnú't dial'kové ovládanie televízora.
5 Sec	SAMSUNG-TV REMOTE	Zapnú't infračervné dial'kové ovládanie televízora Samsung.
5 Sec	ALL-TV REMOTE	Zapnú't infračervné dial'kové ovládanie televízora od iného vyrobcu.

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Připojení elektrického napájení

• Pokud jsou současně připojeny kabel HDMI i optický kabel, signál HDMI se přijímá přednostně.
• Pokud se rozhodnete použít optický kabel a na portech jsou umístěny krytky, nezapomeňte je před zapojením odstranit.

1. Pomocí digitálního optického kabelu (není součástí dodávky) připojte konektor DIGITAL AUDIO IN (OPTICAL) na soundbaru ke konektoru OPTICAL OUT na TV.
2. Stiskněte na horním panelu nebo na dálkovém ovládání tlačítko (Zdroj) a vyberte režim „D.IN".
3. Zvuk z televizoru se přehrává ze zařízení Soundbar.

Optický kabel (není součástí dodávky)

• Příklad nabídky televizoru: TV + [AV] Soundbar Název série (HDMI)

POZNÁMKY

(Požadovaný čas se může lišit v závislosti na modelu TV.)

Když je zařízení Soundbar zapnuté, stiskněte současně tlačítka - + (Hlasitost) na zařízení a podržte je alespoň 5 sekund. Na displeji se zobrazí zpráva INIT OK a Soundbar se resetuje.

UPOZORNĚNÍ

• Všechna nastavení zařízení Soundbar se resetují.

Tento krok proto provádějte pouze tehdy, když se vyžaduje resetování.

→ Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do elektrické zásuvky.

Soundbar funguje chybně.

→ Vytáhněte napájecí kabel a zapojte ho znovu. → Odpojte napájecí kabel od externího zařízení, znovu ho zapojte a zkuste to znovu. → Pokud není k dispozici žádný signál, po určité době se zařízení Soundbar vypne. Zapněte zařízení Soundbar. (viz strana 7.)

Pokud dálkový ovladač nefunguje.

→ Namiřte zařízení přímo na Soundbar. Vyměňte baterie.

Soundbar se nepřipojí k Bluetooth.

→ Při připojování nového zařízení navažte připojení v režimu „BT PAIRING". (Na dálkovém ovladači stiskněte tlačítko PAIR nebo na zařízení stiskněte a podržte tlačítko (Zdroj) alespoň 5 sekund.) → Pokud je zvuková lišta připojena k jinému zařízení, nejprve toto zařízení odpojte a poté zařízení přepněte. → Na zařízení Bluetooth, které chcete připojit, odstraňte ze seznamu reproduktorů Bluetooth a znovu připojte. (Televizory Samsung: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Výstup zvuku → Seznam reproduktorů Bluetooth) Automatické připojení k televizoru může být vypnuté. Pokud je zvuková lišta v režimu "BT READY", stiskněte a podržte tlačítko Vlevo na dálkovém ovladači zvukové lišty po dobu 5 sekund a vyberte možnost ON-TV CONNECT. Pokud se zobrazí hlášení OFF-TV CONNECT, znovu stiskněte a podržte tlačítko Vlevo po dobu 5 sekund a volbu přepněte. → Vytáhněte a znovu připojte napájecí zástrčku a poté to zkuste znovu. → Výrobek spusťte a zkuste to znovu. (viz strana 37.)

[Správná likvidace baterií v tomto výrobku]

(Platí v zemích se zavedeným separovaným sběrem)

Správná likvidace tohoto výrobku

(Elektrotechnický a elektronický odpad)

(Platí v zemích se zavedeným separovaným sběrem)

Toto označení na výrobku, příslušenství nebo v průvodní brožuře říká, že po skončení životnosti by produkt ani jeho elektronické příslušenství (např. nabíječka, náhlavní souprava, USB kabel) neměly být likvidovány s ostatním domovním odpadem. Případnému poškození životního prostředí nebo lidského zdraví můžete předejít tím, že budete tyto výrobky oddělovat od ostatního odpadu a vrátíte je k recyklaci.
