MANUALE UTENTE HW-Q600C SAMSUNG

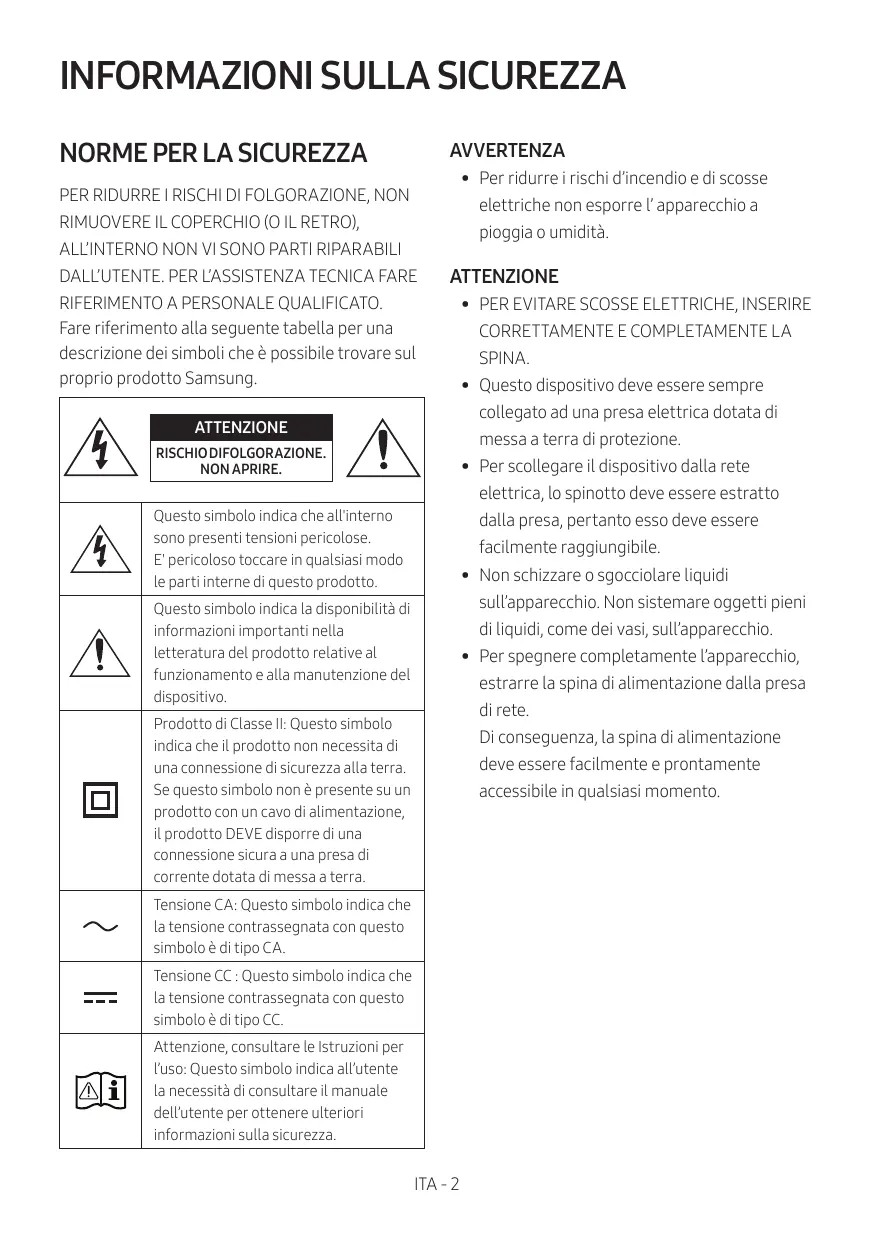

INFORMAZIONI SULLA SICUREZZA NORME PER LA SICUREZZA PER RIDURRE | RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (0 IL RETRO),

ALLINTERNO NON VI SONO PARTI RIPARABILI DALLUTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO À PERSONALE QUALIFICATO Fare riferimento alla seguente tabella per una descrizione dei simboli che à possibile trovare sul proprio prodotto Samsung

ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.

Questo simbolo indica che all'interno

le partiinterne di questo prodotto.

Questo simbolo indica la disponibilité di informazioni important nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.

sono presenti tensioni pericolose. E'pericoloso toccare in qualsiasi modo

Prodotto di Classe Il: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. [El Se questo simbolo non à presente su un prodotto con un cavo di alimentazione, iLprodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra

Tensione CA: Questo simbolo indica che 7 | latensione contrassegnata con questo simbolo à di tipo CA.

Tensione CC : Questo simbolo indica che = la tensione contrassegnata con questo simbolo à di tipo CC:

Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dellutente per ottenere ulteriori informazioni sulla sicurezza.

+ Perridurreirischi d'incendio e di scosse elettriche non esporre l’apparecchio a pioggia o umidità

ATTENZIONE PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di

messa a terra di protezione

Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni diliquich, come dei vasi, sull'apparecchio

Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa direte

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità à progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporal, scollegare La spina di alimentazione dalla presa. | picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità:

4. Tenere il prodotto lontano da fonti di umidità {ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. ILprodotto non à destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare Le batterie. ATTENZIONE : Una installazione scorretta delle batterie pud causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

Verifica dei componenti

Panoramica del prodotto

Pannello anteriore / Pannello superiore della Soundbar

Pannello inferiore della Soundbar

Utilizzo del telecomando

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Come utilizzare il telecomando Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) Specifiche di uscita per diverse modalità di effetti sonori

Regolazione del volume della Soundbar con il telecomando della TV Collegamento della Soundbar

Collegamento alla rete elettrica

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Collegamento a una TV Metodo 1. Collegamento con HDMI Metodo 2. Collegamento tramite un cavo ottico

Metodo 3. Connessione tramite Bluetooth Collegamento di un dispositivo esterno

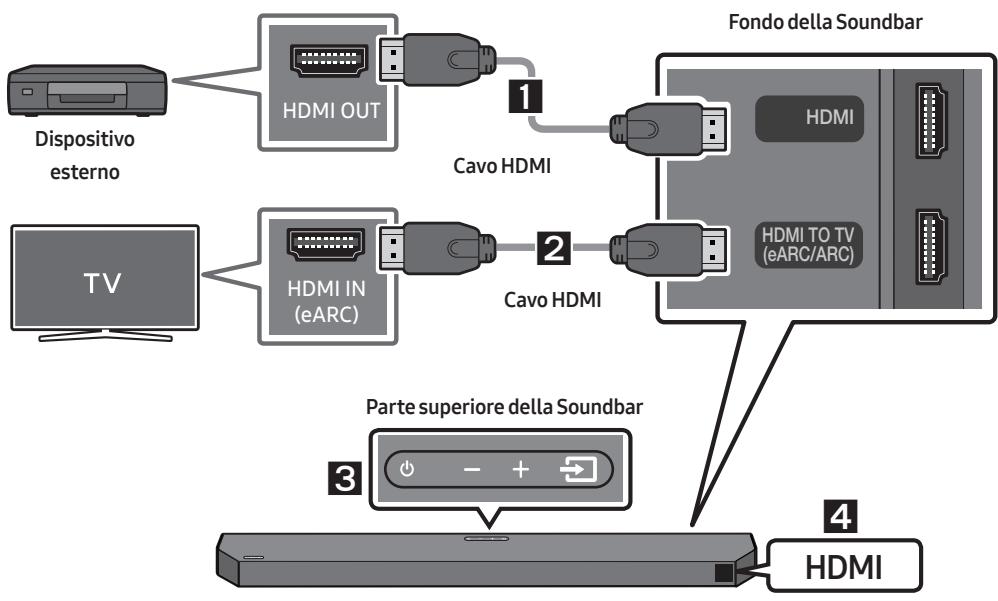

Metodo 1. Collegamento tramite un cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos®@/DTS:X)

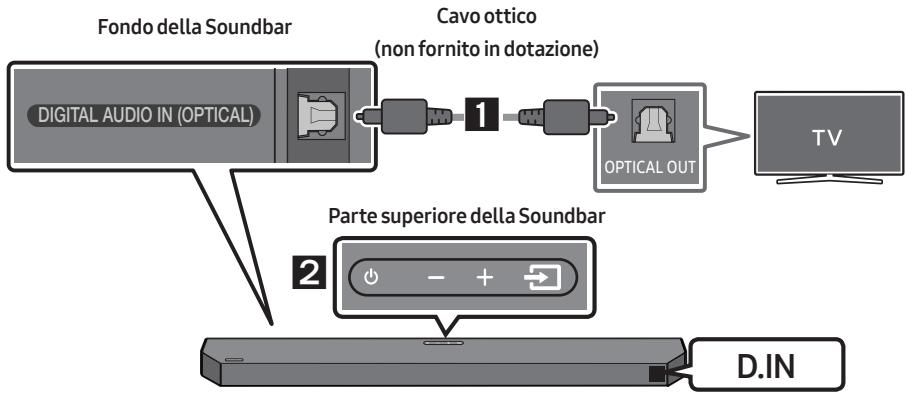

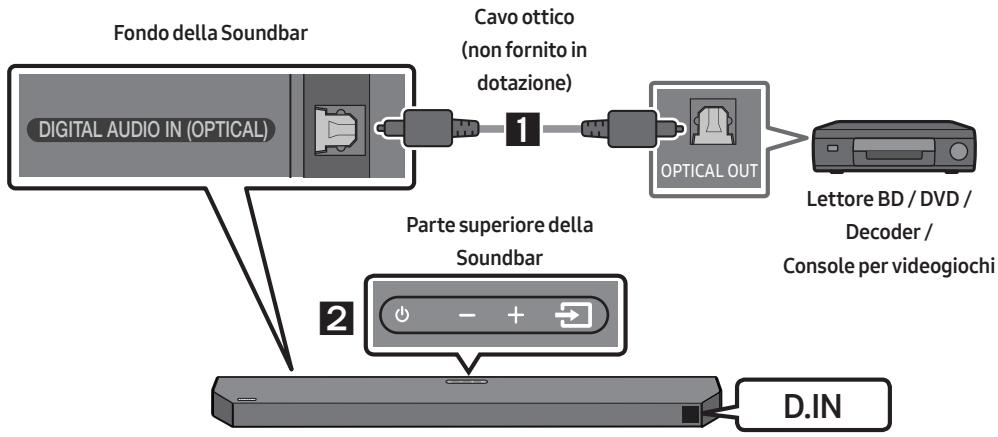

Metodo 2. Collegamento tramite un cavo ottico

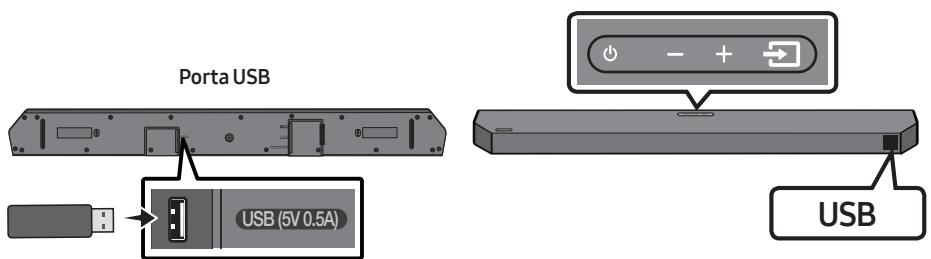

Collegamento di un’unità USB Connessione di un dispositivo mobile

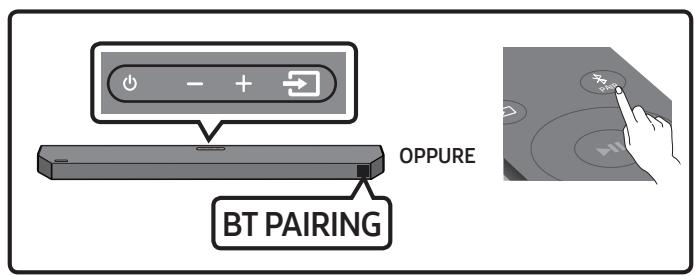

Connessione tramite Bluetooth

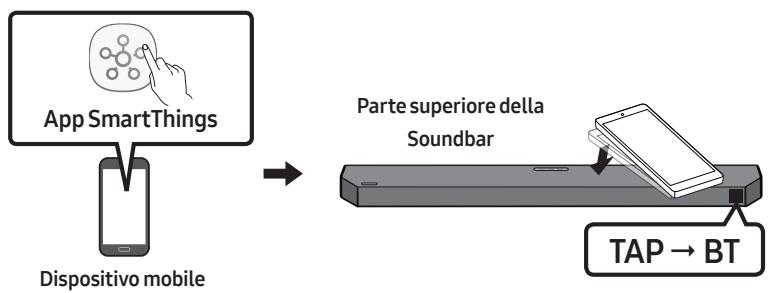

Utilizzo di Tap Sound Installazione del supporto a parete

Precauzioni per l'installazione

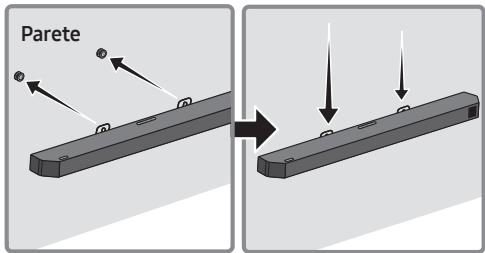

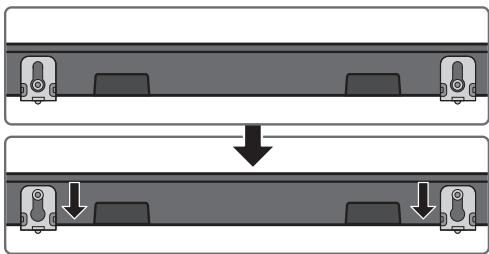

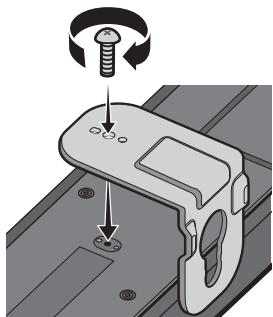

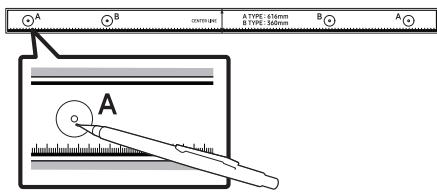

Componenti per il montaggio a parete

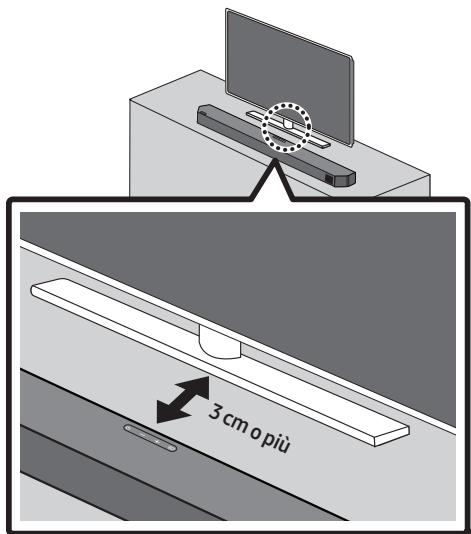

Installazione della soundbar di fronte al TV Aggiornamento del software

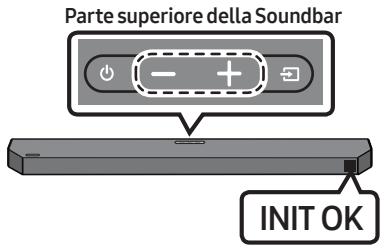

Aggiornamento USB Ripristino

Risoluzione dei problemi Licenza

Avviso di licenza open source Nota importante sul servizio

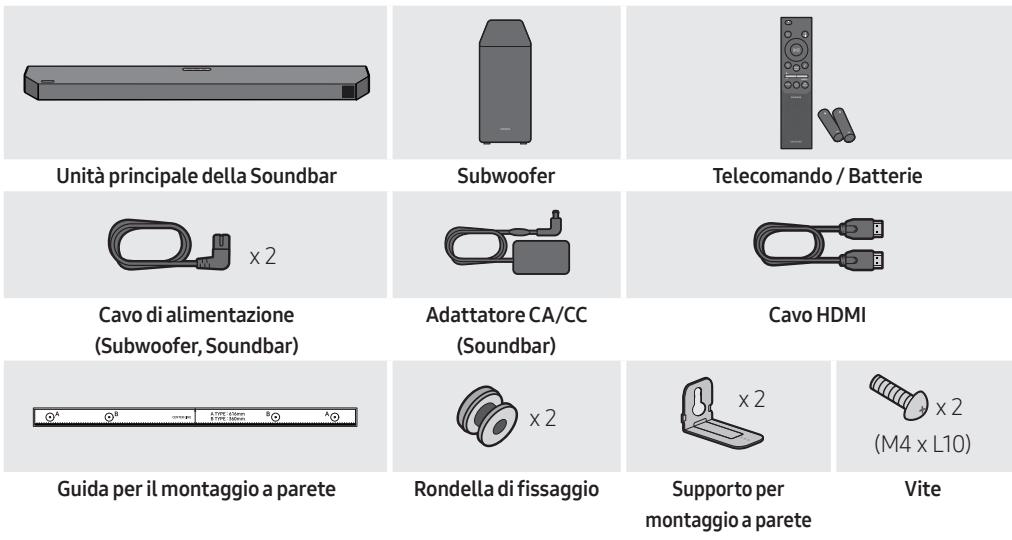

D Unità principale della Soundbar Subwoofer Telecomando / Batterie QC : cs (æ»>— Cavo di alimentazione Adattatore CA/CC Cavo HDMI (Subwoofer, Soundbar) (Soundbar) 7 % CELLES 5 ©] @ x2 @: x2 (M4 xL10)

Guida per il montaggio a parete Rondella di fissaggio Supporto per Vite

+ Per ulteriori informaziont sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell Unità Principale della Soundbar)

«Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung,

+ Per ulteriori informazioni sul montaggio a parete, consultare la pagina 33

+ Le caratteristiche e le specifiche sono soggette a modifiche senza preawviso

«_L'aspetto degli accessori pud variare leggermente dalle illustrazioni riportate sopra

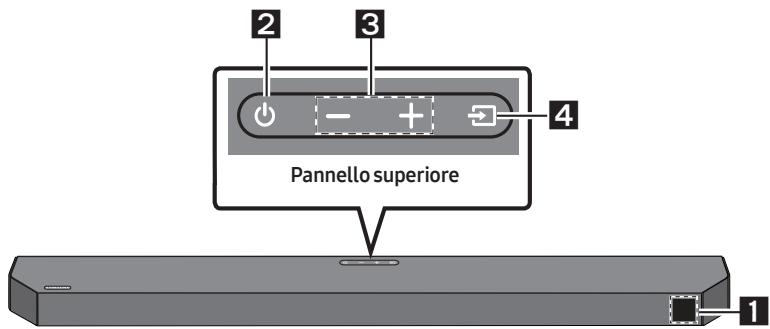

PANORAMICA DEL PRODOTTO Pannello anteriore / Pannello superiore della Soundbar

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

(Alimentazione) Consente di accendere e spegnere il dispositivo + Funzione Auto Power Down Lunità si spegne automaticamente nelle situazioni elencate di seguito. — Modalità D.IN / HDMI/ BT / USB: Se non à presente un segnale audio per 18 minuti

Tasto— +(Volume) Consente di regolare il volume. + Una volta effettuata la regolazione il livello del volume viene visualizzato sul display frontale della Soundbar.

TastoÆ](Sorgente) Consente di selezionare il modo di ingresso della sorgente. Modo diingresso Visualizzazione Ottico DIN

# DIN + TV eARC (Conversione automatica)

€EARC/ARC (HDMI OUT) D.IN — TV ARC (Conversione automatica)

HDMI HDMI Modo BLUETOOTH BT Modo USB USB

+ Per attivare il modo "BT PAIRING" cambiare la sorgente passando al modo “BT”, quindi tenere

premuto il tasto 7] (Sorgente) per almeno 5 secondi

+ La modalità“*” à supportata quando la funzione eARC nellimpostazione TV & attiva

+ Quando siinserisce il cavo CA, iLtasto di accensione diventa operativo in 4 - 6 secondi

+ Quando si accende l'unità vi un ritardo di 4 - 5 secondi prima che venga riprodotto il suono. + Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

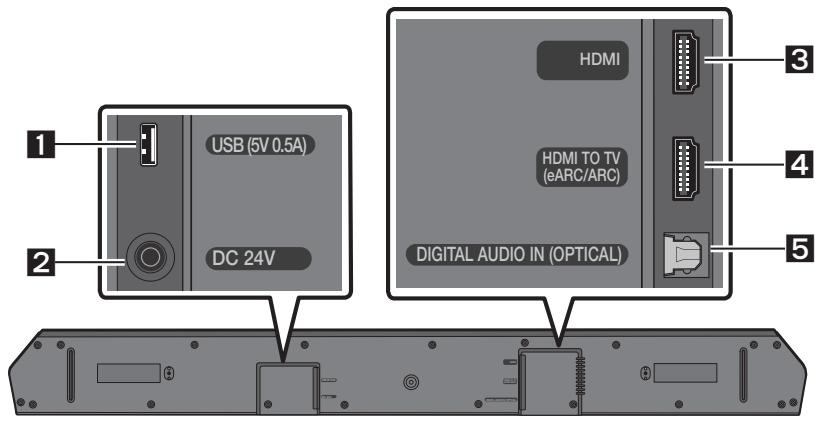

Pannello inferiore della Soundbar

USB (5V0.5A) | Coegsre qui ununité USB per riprodurre i file musicali archiviati sull'unit USB attraverso la Soundbar. {Vedere pagina 27)

DC24V (Ingressoalimentazione) Collegare l'adattatore CA/CC. (Vedere pagina 15)

HDMI Consente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI Collegare all'uscita HDMI di un dispositivo esterno. (Vedere pagina 25)

a HDMITO TV (eARC/ARC) Collegare alla presa jack HDMI IN (ARC) di una TV. (Vedere pagina 19)

DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno. (Vedere pagina 26)

+ Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa à muro, tirare La spina. Non tirare il cavo.

+ Non collegare questa unità o altri componenti a una presa CA fino à quanto tutti i collegamenti tra i componenti sono stati completati:

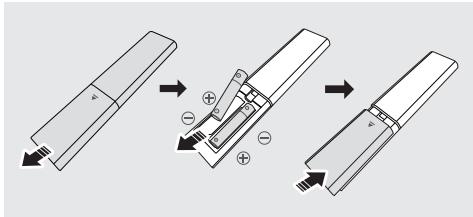

03 UTILIZZO DEL TELECOMANDO Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione

Inserire 2 batterie AAA (1,5 V) orientate in maniera £ tale da rispettarne la polarità. Far scorrere il

coperchio posteriore fino al raggiungimento della M

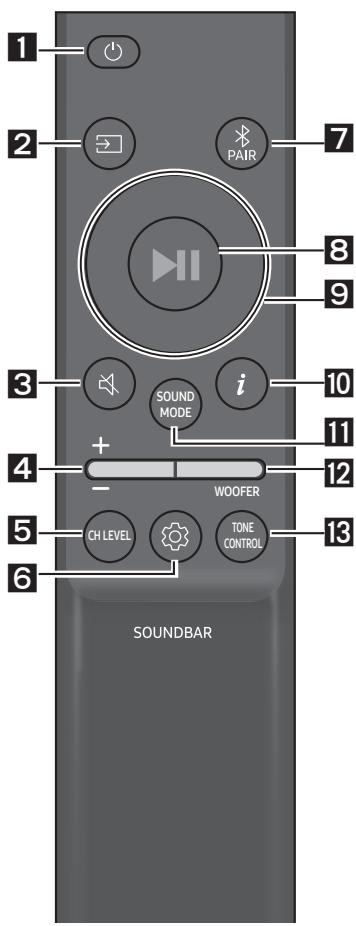

Come utilizzare il telecomando

ü Po) Consente di accendere e spegnere la Soundbar.

Premere per selezionare una sorgente collegata alla Soundbar.

l'audio. Premerlo nuovamente per riattivare l'audio.

tac) Premere il tasto( (Muto) per disattivare

MOOFER Premere il tasto su o giù per regolare il

+ Silenzioso Premere il tasto Volume per escludere l'audio. Premerlo nuovamente per riattivare l'audio.

CHLEVEL Premendo il pulsante à possibile regolare il volume di ciascun altoparlante.

+ Premereil pulsante CENTER LEVEL o TOP LEVEL e quindi regolare iL volume tra -6-+6 utilizzando i pulsanti Su/Giù

+ Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione REAR LEVEL à supportata. Per regolare il volume del REAR LEVEL tra -6e +6, utilizzare i pulsanti Su/Giù

Premendo il pulsante à possibile impostare la funzione audio. Ë possibile regolare le impostazioni desiderate utilizzando i tasti Su/Giù VOICE ENHANCE ON/OFF —> NIGHT MODE ON/OFF > SYNC — VIRTUAL ON/OFF VOICE ENHANCE ON/OFF Questa modalità semplifica l'ascolto dei dialoghi parlati nei film e in TV. NIGHT MODE ON/OFF Questa modalità à ottimizzata per la visione notturna con Le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari. — SYNC Se il video della TV e l'audio della Soundbar non sono sincronizzati, premere iLtasto #8 (Controllo audio) per selezionare SYNC, quindi impostare il ritardo audio tra 0-300 millisecondi utilizzando i tasti Su/Già. (Non disponibile nel modo “USB” o —_ VIRTUAL ON/OFF La funzione Dolby Virtual pud essere impostata su ON/OFF. La funzione audio VOICE ENHANCE, NIGHT MODE e VIRTUAL pud essere impostata su ON/OFF utilizzando i pulsanti Su/Gid. (La funzione VIRTUAL non à disponibile in modalità "USB" o"BT") Tenere premuto il pulsante {8 (Controllo audio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione pud essere regolata tra -6 e +6 mediante i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su *STANDARD")

PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto R PAIR e attendere che venga visualizzata La schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth

Riproduci / Sospendi

Ë possibile riprodurre o mettere in pausa la musica premendo il tasto.

Su/Giù/ Sinistra/ Destra

Premere Le aree indicate per selezionare Su/Giù/Sinistra/ Destra.

Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni

Per utilizzare la funzione Ripeti nel modo USB", premere il tasto Su.

Premere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente.

IDSET Tenere premuto il tasto Su per 5 secondi per completare l'ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless)

Premere per visualizzare Le informazioni sulla unzione attiva o sul codec disponibile.

Info Premendo il pulsante, à possibile selezionare La modalità audio desiderata: MODE SURROUND SOUND — GAME PRO — ADAPTIVE SOUND — STANDARD — SURROUND SOUND SOUND MODE Fornisce un campo sonoro più ampio di quello standard — GAMEPRO Fornisce l'audio stereoscopico che consente La piena immersione nell'azione di gioco

— ADAPTIVE SOUND Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto

STANDARD Emette l'audio originale.

DRC (Dynamic Range Control)

Consente di applicare La funzionalità Dynamic Range Control alle tracce Dolby Digital Con la Soundbar spenta, tenere premuto iLtasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

Questa funzione accende automaticamente La Soundbar nelmomento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in

passato. La funzione è Attiva per impostazione predefinita. —_ Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

WOOFER LIVELLO WOOFER (BASSO)

Premere iltasto su o giù per regolereillivello del woofer (bass) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su (valore predefinito), premere il tasto.

+ Premereil pulsante TREBLE o BASS e quindi regolare il volume tra -6-+6 utilizzando i

© Premendo il pulsante à possibile regolare iL volume degli alti o dei bassi

pulsanti Su/Giù. Una volta modificato il livello dei bassi, anche il livello del woofer

verrà regolato di conseguenza

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto Pagina diriferimento Tasto deltelecomando Funzione

Acceso/Spento Telecomando della TV WOOFER (Su) Pagina 14

Accensione/Spegnimento della

{BT Pronto) Su IDSET Pagina 11 £ (Controllo audio) EQ7 bande Pagina 10 DRC ON/OFF (Standby) Pagina 11

Specifiche di uscita per diverse modalità di effetti sonori

Uscita Effetto Ingresso . Con Subwoofer e kit Consoloilsubwoofer Ne Altoparlanti posteriori wireless 2.0 canali 31.2 canali 512 canal SURROUND 51 li 312 li 512 li SOUND canali canali 512 canal Dolby Atmos®, DTS:X 31.2 canali 512 canal 2.0 canali 31.2 canali 512 canal GAME PRO 51 canali 31.2 canali 512 canal Q Dolby Atmos®, DTS:X 31.2 canali 512 canal 2.0 canali 31.2 canali 512 canal SOUND MODE ADAPTIVE 51 canali 31.2 canali 512 canal SOUND Dolby Atmos®, DTS:X 31.2 canali 512 canal 2.0 canali 21canali 21 canali STANDARD 51 canali 311 canali 51 canali Dolby Atmos®, DTS:X 31.2 canali 512 canal

+ _Ë possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

+ Quando la sorgente di ingresso à Dolby Atmos®, DTS:X, la configurazione solo subwoofer fornisce audio à 3.1.2 canali, mentre la configurazione con subwoofer e kit diffusori posteriori wireless fornisce audio à 5.1.2 canali

+ Glialtoparlanti posteriori non riprodurranno audio per l'uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti posteriori, impostare la modalità effetto su SURROUND SOUND.

Regolazione del volume della Soundbar con il telecomando della TV Regolare il volume della Soundbar usando il telecomando della TV.

+ Questa funzione pu essere usata solo con telecomandi IR. | telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.

+ Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

+ _Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE’ “ALL-TV REMOTE".

Tasto del telecomando Visualizzazione Stato

{modalità predefinita)

OFF-TV REMOTE Disabilita il telecomando della TV.

SAMSUNG-TV REMOTE Abilita il telecomando IR di una TV Samsung.

ALL-TV REMOTE Abilita il telecomando IR di una TV di

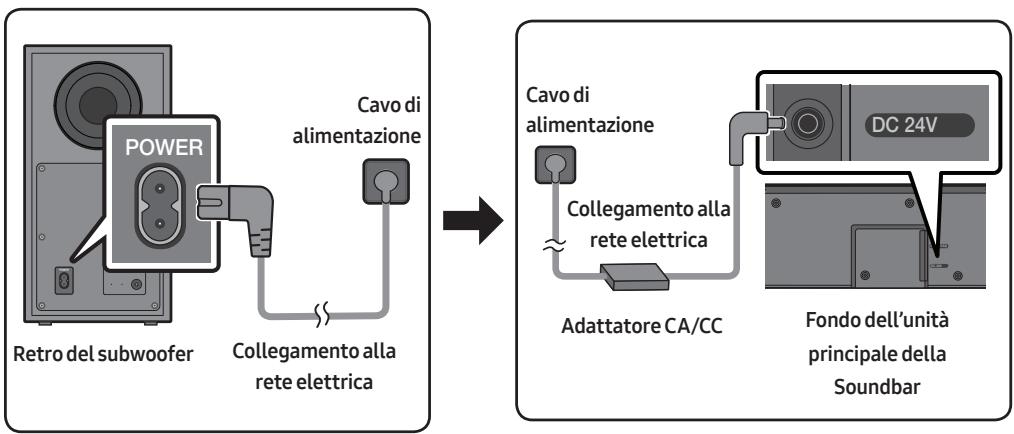

04 COLLEGAMENTO DELLA SOUNDBAR Collegamento alla rete elettrica

Per collegare il subwoofer e La Soundbar à una presa elettrica, utilizzare i componenti di alimentazione

nel seguente ordine:

+_ Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al

prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

2. Collegare il cavo di alimentazione all'adattatore CA/CC. Collegare l'adattatore CA/CC (con il cavo di

alimentazione) alla Soundbar.

3. Collegare all'alimentazione la Soundbar e il subwoofer.

+ Collegare prima il cavo di alimentazione al subwoofer. 1l Subwoofer si connetterà

automaticamente all'accensione della Soundbar.

Retrodelsubwoofer Collegamentoalla rete elettrica

Collegamento alla reteelettrica

Fondo dell'unità principale della Soundbar

+ _Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto,

acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il

+ Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto à acceso, la Soundbar si

accende automaticamente.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di eseguire La procedura di connessione manuale descritta di seguito:

+ Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente. *_Assicurarsi che la Soundbar sia accesa

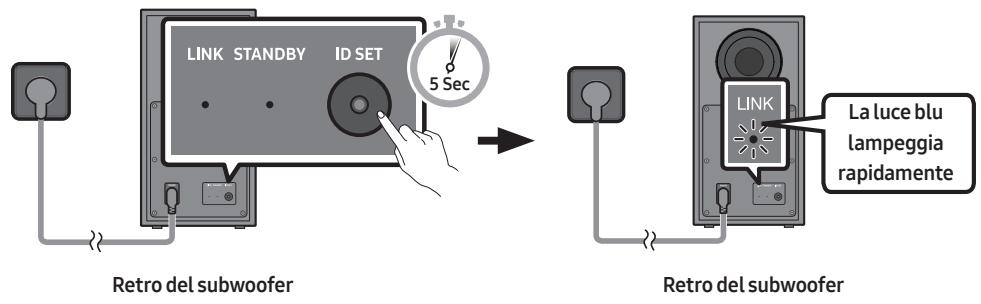

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi + _L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY IDSET Laluce blu lampeggia rapidamente

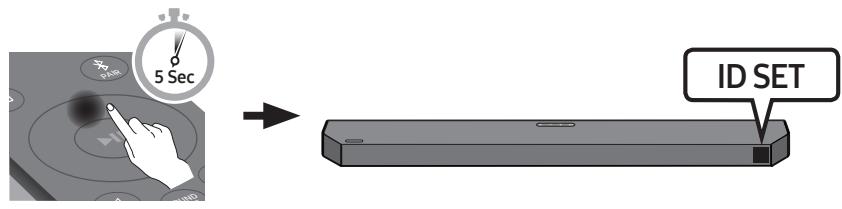

Retro del subwoofer Retro del subwoofer 2. Tenere premuto il tasto Su del telecomando per almeno 5 secondi + _IlLmessaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare. + La Soundbar si accenderà automaticamente una volta completata l'ID SET.

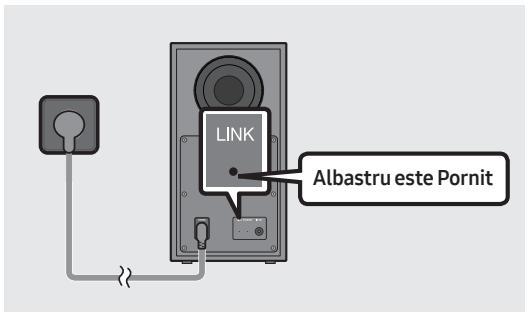

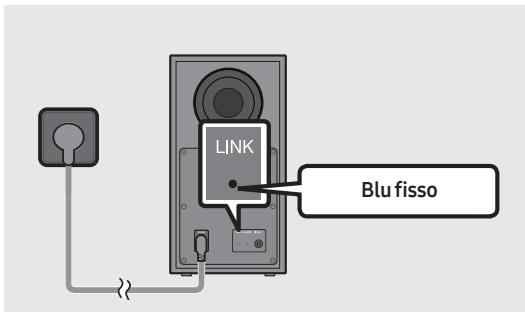

3. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e ilsubwoofer wireless,

Indicatori LED sul retro del subwoofer

Connessione riuscita (funzionamento normale)

Ripristino della connessione

Controllare che il cavo di alimentazione connesso all'unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 16.

LINK STANDBY ID SET Acces

Standby (con l'unità principale della Soundbar spenta)

Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.

Connessione non riuscita

Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale à pagina 16.

LINK STANDBY ID SET Lampeggiante

Consultare il manuale per i recapiti del Centro servizi Samsung.

+ Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di

+ Se l'unità principale à spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.

+ Se si utilizza un dispositivo che sfrutta la medesima frequenza della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

+ La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma pud variare à seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in

quanto il segnale wireless non à in grado di attraversare il metallo.

AN ATTENZIONE + Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità + Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless e agli altoparlanti posteriori wireless (venduti separatamente) sia libera da ostruzioni

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Per ascoltare iL vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-92005, venduto separatamente) alla Soundbar.

Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung

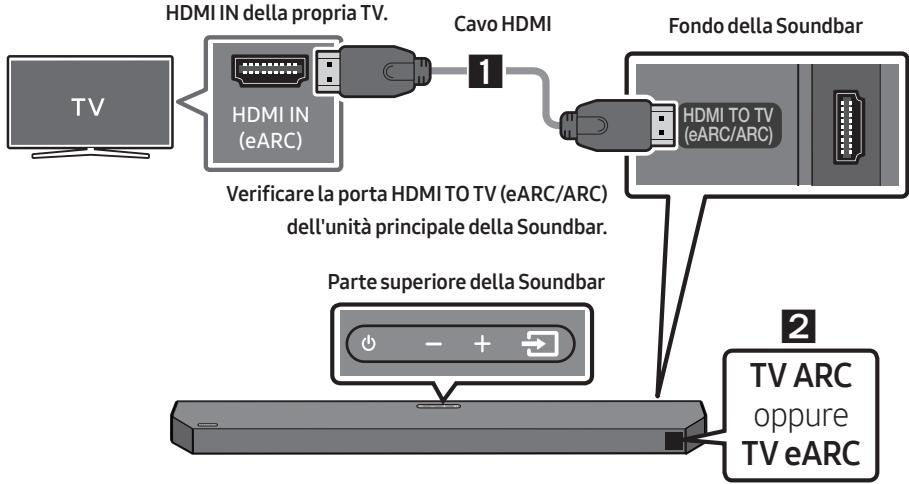

05 COLLEGAMENTO A UNATV Metodo 1. Collegamento con HDMI Collegamento di un TV in grado di supportare HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel)

ÂN ATTENZIONE Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo. Per collegare il cavo HDMI al TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC 0 eARC. In caso contrario, l'audio del TV non verrà emesso.

Si consiglia di utilizzare un cavo High-Speed HDMI Cable with Ethernet.

Se si collega un TV in grado di supportare la funzione eARCÇ, sul display viene visualizzata La scritta "TV eARC'e l'audio viene riprodotto.

Dolby Atmos®/DTS:X è supportato con la funzione ARC/eARC.

Verificare La presenza del (ARC) oppure (eARC) presso la porta HDMIIN della propria TV.

Verificare La porta HDMI TO TV (eARC/ARC) dell'unità principale della Soundbar.

Cavo HDMI Fondo della Soundbar

Parte superiore della Soundbar

1. Con la Soundbar e la TV accese, collegare il cavo HDMI come illustrato nella figura. 2. “TV ARC" oppure “TV eARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV. + “TVeARC" viene visualizzato quando la funzione eARC nell'impostazione TV è attiva.

+_ Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. Per dettagli sull'impostazione, consultare il manuale dell'utente del TV.

(Esempio: TV Samsung : Pagina iniziale (À) > Menu + Impostazioni (463) > Tutte le impostazioni (4) + Suono + Impostazioni avanzate > Modalità HDMI-eARC (Auto)}

Se l'audio della TV à inudibile, premere il tasto 1 (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo “D.IN”. Sullo schermo vengono visualizzati "D.IN” e“TV ARC" oppure “TV eARC n sequenza e viene riprodotto l'audio della TV.

Se “TV ARC" oppure “TV eARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI sia collegato alla porta corretta.

Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE Quando si connette un TV che supporta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) alla Soundbar con un cavo HDMI, à possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.

Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm

Questa funzione non à disponibile, se il cavo HDMI non supporta l'ARC oppure eARC.

ARC e eARC differiscono nella larghezza di banda. eARC, la versione migliorata del canale di ritorno audio, ha una larghezza di banda significativamente maggiore di ARC. Una larghezza di banda maggiore aumenta la quantità di dati che possono essere trasmessi. Pertanto, con il canale eARC, à possibile ascoltare l'audio in formati come Dolby Atmos® e DTS:X.

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il“Formato audio dell'uscita digitale" à impostato su PCM, si raccomanda di modificare l'impostazione passando à Dolby Digital. Una volta modificata l'impostazione, à possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse à seconda del produttore del TV)

Metodo 2. Collegamento tramite un cavo ottico

Lista di controllo pre-connessione + Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo. + Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

Cavoottico {non fornito in dotazione)

Fondo della Soundbar

oPTICAL OUT Parte superiore della Soundbar

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico (non fornito in dotazione) digitale.

2. Premere il tasto Æ] (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN”.

3. L'audio del TV viene diffuso dalla Soundbar.

Utilizzo della funzione Q-Symphony Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar à connessa, viene visualizzato il menu

“TV+Soundbar” sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

+_Esempio di menu del TV: TV + [AV] Soundbar Nome serie (HDMI)

+ Puè funzionare a seconda del Codec supportato dal TV.

OPPURE Cavo ottico (non fornito in

+ Questa funzione à supportata solo quando à collegato il cavo HDMI o il cavo ottico (non fornito in

+ ILmessaggio visualizzato potrebbe variare a seconda del modello di TV. + Questa funzione à disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Metodo 3. Connessione tramite Bluetooth

In caso di connessione di una TV mediante Bluetooth, à possible percepire l'audio stereo senza i fastidi

dovuti al cablaggio. + Ë possibile connettere solo una TV alla volta

OPPURE BT PAIRING La connessione iniziale 1. Premereil tasto La PAIR sul telecomando per accedere alla modalità “BT PAIRING".

(OPPURE) a. Premere il tasto #] (Sorgente) sul pannello superiore, quindi selezionare “BT” “BT' passa automaticamente in pochi secondi a “BT PAIRING" oppure à “BT READY” se presente un record di connessione.

b. Quando compare “BT READY”, tenere premuto il tasto #] (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare “BT PAIRING"

2. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.) 3. Selezionare “Soundbar Q6C-Series(Bluetooth}" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile à indicata con “Need Pairing” o “Paired” nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione. +_ Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] + “BT” sul display frontale della Soundbar. 4. Ora à possibile percepire l'audio della TV dalla Soundbar. +_ Una volta connessa la Soundbar alla TV per La prima volta, utilizzare La modalità“BT READY"

per la riconnessione

Se il dispositivo non riesce a connettersi + Se la voce relativa alla Soundbar precedentemente connessa (ad es. “Soundbar Q6C- Series(Bluetooth)") compare nell'elenco, cancellatela + Ripetere quindi i passaggi da 1 a 3

Disconnessione della Soundbar dalla TV Premere il tasto #7] (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT”. + _La disconnessione richiede tempo perché La TV deve ricevere una risposta dalla Soundbar. (IL tempo necessario potrebbe variare a seconda del modello di TV.) + Per annullare la connessione Bluetooth automatica tra La Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con La Soundbar in stato"BT READY”. (Attivazione > Disattivazione)

Qual à la differenza tra BT READY e BT PAIRING? + BTREADY : In questa modalità, à possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza. + BTPAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. {Premere il tasto R PAIR sul telecomando o tenere premuto il tasto 4] (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre La Soundbar à in modo "BT”)

Note sulla connessione Bluetooth

Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth. Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000p.

Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se La distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m

La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

La Soundbar potrebbe non essere in grado di effettuare la ricerca o La connessione Bluetooth

correttamente nelle seguenti condizioni:

— Se La Soundbar à circondata da un potente campo elettrico.

— Quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.

— Seil dispositivo Bluetooth à spento, fuori posto o presenta malfunzionamenti. Idispositivi elettronici potrebbero causare interferenze radio. | dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e cosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

06 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO Metodo 1. Collegamento tramite un cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos®/DTS:X)

Lista di controllo pre-connessione + Se Le opzioni Uscita Audio includono Audio secondario, assicurarsi che sia impostato su spento. *_Assicurarsi che il contenuto supporti Dolby Atmos®/DTS:X.

Fondo della Soundbar

Dispositivo esterno TV HDMI IN

(ARC) Cavo HDMI Parte superiore della Soundbar

1. Collegare un cavo HDMI dalla porta HDMI sulla parte inferiore della Soundbar alla porta HDMI OUT sul dispositivo digitale.

2. Collegare un cavo HDMI dalla porta HDMI TO TV (eARC/ARC) sulla parte inferiore della Soundbar alla porta HDMI IN (-ARC) sul TV.

3. Premere il tasto <] (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "HDMI! ILmodo“HDMr è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

NOTE + Quando si utilizza Dolby Atmos®/DTS:X: Se la sorgente di ingresso à Dolby Atmos®/DTS;X, fare riferimento a “Specifiche di uscita per diverse modalità di effetti sonori” a pagina 13

Quando Dolby Atmos® viene attivato, sul display anteriore viene visualizzato il messaggio"DOLBY ATMOS”. Se à stata attivata la sorgente DTS:X, sul display anteriore viene visualizzata la scritta “DTS:X” Configurazione di Dolby Atmos®@/DTS:X sul Lettore BD o altro dispositivo.

Aprire le opzioni uscita audio sul menu impostaziont del lettore BD o altro dispositivo e assicurarsi che l'opzione “Nessuna codifica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale + Audio + Uscita digitale, quindi selezionare Bitstream (non elaborato). HDMI Pass-Through à che la Soundbar riproduce l'audio dalla sorgente attraverso i propri

altoparlanti e invia il segnale video inalterato a un TV tramite il secondo cavo HDMI Specifica segnali UHD supportata (3840 x 2160p)

Frequenza Profonditä colori | RGB4:44 | YCbcra44 | vcbcra22 | vcbcra2:0 fotogrammi (fps)

«_ La specifica supportata pud variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Collegamento tramite un cavo ottico

C ti Fondo della Soundbar vs (nonfornito in | dotazione) GITAL AUDIO IN (OPTICAL) M JS ] = OI 22 1 D CI © re) ] OPTICAL OUT Lettore BD / DVD / Parte superiore della Decoder / Soundbar Console per videogiochi

1. Collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar alla porta OPTICAL OUT sul dispositivo esterno con il cavo ottico (non in dotazione), come mostrato in figura

2. Selezionare il modo "D.IN" premendo il tasto #1 (Sorgente) sul pannello superiore o sul telecomando.

3. L'audio del dispositivo esterno viene diffuso dalla Soundbar.

07 COLLEGAMENTO DI UN’UNITÀ USB

Ë possibile riprodurre i file musicali situati sullunità USB attraverso la Soundbar.

1. Collegare l'unità USB alla porta USB sulla parte inferiore del prodotto 2. Premere il tasto &])(Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “USB”. 3. Nel display viene visualizzato "USB"

4. E possibile riprodurre i file musicali dall’unità USB attraverso la Soundbar. + La Soundbar si spegne automaticamente (Auto Power Down, Spegnimento automatico) se non cè segnale audio dall'unità USB o se non à collegata all'unità USB per più di 18 minuti

Elenco della compatibilità

Estensione Codec Frequenza di Velocità ditrasmissione campionamento *mp3 MPEG Layer? 32kHz-48 kHz 32-320 kbps MPEG Layer3 32kHz-48 kHz 32-320 kbps MPEG2 Layer 16kHz-24 kHz 8-160kbps MPEG2.5 Layer3 8kHz-12kHz 8-160kbps wma WMA7/8/9 (solo audio) 32kHz-48 kHz 32-320 kbps *0gg Vorbis 32kHz-48 kHz 45-500 kbps Le Race 32kH2- 48 kHz 32-320 kbps cl (MPEG2/MPEGA solo audio) p *wav LPCM 32 kHz -192 kHz 1024 - 9216 kbps *flac FLAC 32 kHz -192 kHz 162-8100 kbps *aiff AIFF 32 kHz -192 kHz 1024 - 9216 kbps

+ Se sullunità USB sono archiviati un elevato numero di cartelle (circa 200) file (circa 2000), à possibile che la Soundbar impieghi qualche istante per accedere ai file e riprodurli

«File system USB supportato: FATI6, FAT32, NTFS ITA -27

08 CONNESSIONE DI UN DISPOSITIVO MOBILE Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, à possible percepire l'audio stereo senza i fastidi dovuti al cablaggio + Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente. + La connessione ë limitata a una TV 0 a due dispositivi Bluetooth contemporaneamente.

OPPURE Dispositivo BT PAIRING Bluetooth

La connessione iniziale + Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1m.

1. Premereil tasto LA PAIR sul telecomando per accedere alla modalità “BT PAIRING".

(OPPURE) a. Premere il tasto #] (Sorgente) sul pannello superiore, quindi selezionare “BT” "BT’ passa automaticamente in pochi secondi a "BT PAIRING" oppure a “BT READY” se presente un record di connessione

b. Quando compare BT READY", tenere premuto il tasto #] (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

2. Selezionare “[AV]Samsung Soundbar QéC-Series” all'elenco visualizzato. + Quando la Soundbar à connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] > “BT”. 3. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar. +_ Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY” per la riconnessione.

Seil dispositivo non riesce a connettersi

Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile à presente una Soundbar esistente (ad es. “[AV]Samsung Soundbar QéC-Series”), eliminarla Quindi ripetere i passaggi 1 e 2

Qual à la differenza tra BT READY e BT PAIRING?

BTREADY : In questa modalità, à possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza.

BT PAIRING : in questa modalità, possible connettere un nuovo dispositivo alla Soundbar. (Premere il tasto LA PAIR sul telecomando o tenere premuto il tasto #7] (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre La Soundbar à in modo "BT”)

Note sulla connessione Bluetooth

Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth. Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere «0000. Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se La distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto. La Soundbar potrebbe non essere in grado di effettuare la ricerca o La connessione Bluetooth correttamente nelle seguenti condizioni:

— Se La Soundbar à circondata da un potente campo elettrico.

— Sesieffettua l'associazione di diversi dispositivi Bluetooth con La Soundbar in contemporanea.

— Seil dispositivo Bluetooth à spento, fuori posto o presenta malfunzionamenti. Idispositivi elettronici potrebbero causare interferenze radio. | dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e cosi via, devono essere tenuti lontano dall'unità principale della Soundbar. ILSoundbar supporta i dati SBC (44,1kHz, 48kH/z). Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti La funzione A2DP (AV) Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free). Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “TAVISamsung Soundbar QéC-Series” dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT”.

— Disponibile solo se il Soundbar à elencato tra i dispositivi collegati al dispositivo Bluetooth.

ll dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

IL Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BT READY”. Quando si collega la Soundbar à un dispositivo Bluetooth, posizionare i due dispositiviiL pi vicino possibile. Maggiore è La distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio. IL collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura. ILcollegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

+ Potrebbero verificarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti: = When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar = Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente. — Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless. — Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva <_ Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth à in uso. + Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power à attivata e il Soundbar à spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende La Soundbar. 2. “ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettereil dispositivo Bluetooth dalla Soundbar

Ë possibile scollegare il dispositivo Bluetooth dall Soundbar. Per Le istruzioni, vedere il manuale utente del dispositivo Bluetooth + L'Soundbar viene scollegato + Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale ver visualizzato il messaggio "BT DISCONNECTED"

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto 5] (Sorgente) sul pannello superiore o sul telecomando, quindi passare à un modo qualsiasi eccetto"BT” «La disconnessione richiece tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth) + Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrè visualizzato il messaggio "BT DISCONNECTED"

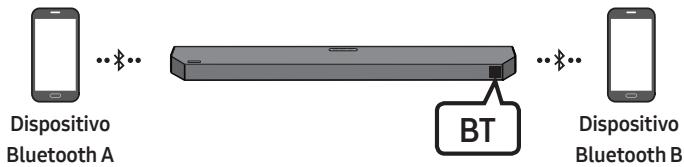

Connessione multipla Bluetooth

La Soundbar pud essere connessa a 2 dispositivi Bluetooth contemporaneamente.

[ " " [ Dispositivo Cr) Dispositivo Bluetooth A Bluetooth B

.. Connettere La Soundbar à un massimo di due dispositivi Bluetooth. (Consultare la pagina 28) . Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due. . Se La musica viene riprodotta dal dispositivo Bluetooth “B” durante la riproduzione dal dispositivo

“A”, viene avviata La riproduzione della musica sul dispositivo "Be interrotta/messa in pausa automaticamente sul dispositivo "A".

. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che

riproduce la musica all'altro potrebbe essere maggiore.

NOTE IL dispositivo pud essere commutato tramite notifica o allarme su alcuni dispositivi.

Alcuni dispositivi non supportano La connessione multipla Bluetooth.

La modalità"BT PAIRING" si arresta quando nessun dispositivo viene accoppiato entro 3 minuti

La commutazione dei dispositivi potrebbe richiedere circa 7 secondi su alcune app.

Se si cerca di connettere un 3° dispositivo Bluetooth, uno tra i dispositivi À o B verrà disconnesso. (Verrà disconnesso un dispositivo non attualmente in fase di riproduzione.)

È possible connettere solo un TV Samsung o 2 dispositivi Bluetooth contemporaneamente.

La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da una TV Samsung.

Utilizzo di Tap Sound

Toccare la Soundbar con il dispositivo mobile per riprodurre l'audio dal dispositivo mobile tramite La Soundbar.

+ Aseconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

+ Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva

\ ; App SmartThings Parte superiore della

TAP — BT Dispositivo mobile

1. Attivare la funzione Tap Sound sul dispositivo mobile. + Per dettagli sull'attivazione della funzione, vedere “Attivare La funzione Tap Sound” di seguito. 2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Avvia ora” nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar. 3. Riprodurre l'audio dal dispositivo mobile tramite la Soundbar. + Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca La Soundbar. +_Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile pu graffiarsi o danneggiarsi. + Siconsiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva + Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata

Attivare La funzione Tap Sound Usare l'app SmartThings per attivare La funzione Tap View, Tap Sound. 1. Eseguire l'app SmartThings sul dispositivo mobile. 2. Selezionare (= > ) nella schermata dell'app SmartThings mostrata sul dispositivo mobile. 3. Impostare “Tap View, Tap Sound” su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. NOTE + Quando il dispositivo mobile & in modalità di risparmio energetico, la funzione Tap Sound non à in operazione. + La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

09 INSTALLAZIONE Componenti per il montaggio a

PARETE LT Guida per il montaggio a parete

Precauzioni per l'installazione @ “2 2 (M4 x L10) +_Installare solamente su pareti verticali + Noninstallare in luoghi caratterizzati da alte Rondella difissaggio Vite temperature e livelli di umidità. *_Verificare che la parete sia sufficientemente 2 robusta da sostenere il peso del prodotto. In Q:

caso contrario, prouvedere a rinforzare la : parete o scegliere un altro luogo di Supporto per montaggio a parete installazione.

Acquistare e utilizzare viti e ancoraggi di

1. Posizionare la Guida per il montaggio a fissaggio adatti alla tipologia di parete scelta

parete contro la superficie della parete.

(cartongesso ferro, legno, ecc.). Se possibile, La Guida perl montaggioa parete deve

fissare Le viti di supporto ai montanti della essere livellata parete

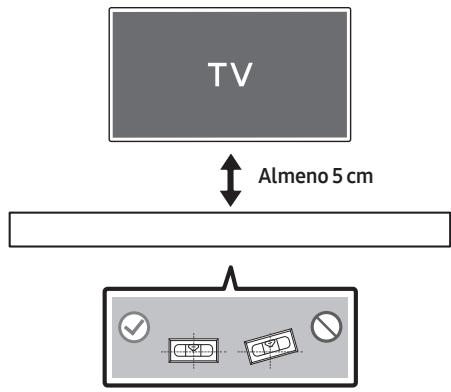

+ Se La TV è montata sulla parete, installare Acquistare viti per il montaggio a parete a

la Soundbar almeno 5 cm sotto la TV. seconda della tipologia e dello spessore del

muro su cui si intende montare la Soundbar.

= Lunghezza: si consiglia 35 mm o TV maggiore

Collegare i cavi dall'unità ai dispositivi esterni

î Almeno 5 cm prima di installare La Soundbar sulla parete

Assicurarsi che l'unità sia spenta e scollegata

dall'alimentazione prima di installarla. In caso À

contrario, potrebbero verificarsi scariche =

2. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

+ Senonsiintende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

3. Con La punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori

delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

4. Utilizzando una punta da trapano delle giuste dimension, praticare un foro nella parete in corrispondenza di ciascun segno.

+ Se contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati ne fori prima di

inserire Le viti difissaggio. Quando si usano itasselli, accertarsi che i fori praticati siano

abbastanza larghi per itasselliutilizzati

5. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

(Non fornita in dotazione) 6. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti

+ Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggjio a parete sia situata dietro la parte posteriore della Soundbar.

Retro della Soundbar

Estremità destra della Soundbar

7. Installare La Soundbar con gli annessi 10 INSTALLAZIONE Supporti per montaggjio a parete

appendendo i Supporti per montaggio a DELLA

parete alle Rondelle di fissaggio sulla

parete FRONTE AL TV PPT Collocare la Soundbar sul piedistallo di una TV.

8. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

+_Inserire Le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggjio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per

montaggjio a parete si appoggino

c op saldamente sulle Rondella di fissaggio.

Come illustrato nellimmagine, allineare il centro

della Soundbar con il centro del TV, quindi prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV.

NOTE + Assicurarsi di collocare la Soundbar su una superficie piana e solida: + Una distanza insufficiente dal TV pud causare problemi acustici

11 AGGIORNAMENTO DEL SOFTWARE In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

PortaUSB Se viene offerto un aggiornamento, à possibile aggiornare il firmware connettendo l'unità USB che contiene l'aggiornamento del firmware alla porta USB della Soundbar.

Aggiornamento USB Una volta completato l'aggiornamento, tutte le impostazioni utente personalizzate vengono mantenute.

1. Collegare un'unità USB alla porta USB sul computer.

Importante: assicurarsi che non siano presenti file musicali nell'unità USB. Questo potrebbe causare il mancato aggiornamento del firmware.

2. Andare al sito (www.samsung.com) + cercare ilnome del modello nell'opzione di menu dell'assistenza clienti

+ Perulteriori informazioni sull'aggiornamento, consultare La Guida all'aggiornamento.

3. Scaricare il file di aggiornamento (tipo USB).

4. Decomprimere il file di aggiornamento scaricato e copiare il file * bin nella directory principale dellunità USB.

5. Spegnere la Soundbar e connettere l'unità USB che contiene l'aggiornamento firmware alla porta USB sulla Soundbar.

6. Accendere la Soundbar e premere il pulsante Æ] (Sorgente) per selezionare la sorgente USB. Viene visualizzato "UPGR”: questo processo pu impiegare fino à 3 minuti

UPGR — B--— DONE — BYE

+ Viene visualizzato il processo di äggiornamento del firmware UPGR -> B---> DONE -> BYE in sequenza: B 0 H pud essere visualizzato in base al firmware äggiornato. NOTE Altermine dell'aggiornamento, la Soundbar verrà riavviata automaticamente. Questo prodotto ha una funzione DUAL BOOT. Se L'aggiornamento del firmware non pud essere eseguito, à possibile aggiornare nuovamente il firmware. Durante l'aggiornamento, non spegnere o rimuovere l'USB Se l'aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar. Se la versione più recente à già installata, L'aggiornamento non verrè effettuato. A seconda deltipo di USB, l'aggiornamento potrebbe non essere supportato. Se La connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, consultare la pagina 16. Se non ë possibile effettuare l'aggionamento, controllare se l'unità USB à difettosa Gli utenti Mac OS dovrebbero utilizzare MS-DOS (FAT) come formato USB.

Parte superiore della Soundbar

INIT OK Con la soundbar attivata, premere il pulsante

— +(Volume) sul corpo in contemporanea per almeno 5 secondi. “INIT OK" viene visualizzato sul display e La Soundbar viene azzerata.

+ _Tutte le impostazioni della Soundbar verranno ripristinate. Assicurarsi di eseguire questa procedura soltanto se à necessario il ripristino.

12 RISOLUZIONE DEI PROBLEMI Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

ILsubwoofer non emette suoni.

— Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa

La Soundbar funziona in modo non regolare.

— Disinserire e reinserire il cavo di limentazione.

— Scollegare il cavo di alimentazione dal dispositivo esterno, ricollegarlo e riprovare.

— In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare à pagina 7)

Seiltelecomando non funziona.

— Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l'indicatore lampeggia in blu o in rosso (Andare a pagina 16.)

— Potrebbe verificarsi un problema se à presente un ostacolo tra la Soundbar e il subwoofer. Spostare dispositivi in un'area libera da ostacoli

— Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi

— Rimuovere e ricollegare la spina di alimentazione.

— Puntareil telecomando direttamente sulla Soundbar. — Sostituire le batterie.

Nel caso in cui vi siano effettijitter, ritardi o rumori dalsubwoofer.

La Soundbar non emette suoni.

— ILvolume della Soundbar à troppo basso o azzerato. Regolare il volume.

— Quando à connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e cosi via), regolare il volume del dispositivo esterno.

— Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ((A) + Menu + Impostazioni (43)-+ Tutte le impostazioni (83) Suono - Uscita audio > Seleziona Soundbar)

— ILcollegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo.

— Rimuovere completamente il cavo di limentazione, ricollegarlo e accendere il prodotto.

— Inizielizzare il prodotto e riprovare (Andare à pagina 37.)

— Nel caso in cui vi siano oggettitra la Soundbar e l'altoparlante subwoofer, questo potrebbe causare un probleme. Riposizionare questi ultimiin un posto senza questo tipo di oggetto.

— Possono verificarsi effettijitter o ritardi quando iLsubwoofer à lontano dalla Soundbar. Posizionarlo accanto alla Soundbar.

— Potrebbero verificarsi effettijitter o ritardi quando la Soundbar à posizionata accanto a uno strumento o a un dispositivo elettrico che possono causare interferenze radio.

Posizionare La Soundbar Lontano da questi dispositivi che possono causare interferenze radio. (Ad es.: router wireless)

— Modificare lo stato di connessione della rete TV da wireless à cablato.

ILvolume del subwoofer à troppo basso.

— ILvolume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Andare à pagina 12.)

— Awvicinare a sé il diffusore del subwoofer.

La Soundbar non si connette tramite Bluetooth.

Seil TV non è collegato tramite HDMI TO TV (eARC/ARC).

— Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale eARC. {Andare a pagina 19.)

— La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e cosi via) Connettere direttamente la Soundbar.

— HDMI-CEC potrebbe non essere attivo sulla

TV. Attivare CEC sul menu della TV. {TV Samsung: Pagina iniziale ((A)) > Menu > Impostazioni (483) > Tutte le impostazioni (4) + Connessione > Gestione dispositivi esterni — Anynet+ (HDMI-CEC) ACCESO)

— Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On {TV Samsung: Pagina iniziale ( (A) > Menu Impostazioni (46) + Tutte le impostazioni (463) + Suono > Impostazioni avanzate > Modalità HDMI-ARC (Auto))

Nessun audio in ingresso quando ci si collega alla TV in modalità HDMI TO TV (-ARC/ARC).

— ILdispositivo non à in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o AUTO {TV Samsung: Pagina iniziale (()) > Menu + Impostazioni (8) + Tutte le impostazioni (#8) + Suono + Impostazioni avanzate > Formato audio dell'uscita digitale)

— Quando si connette un nuovo dispositivo, passare a “BT PAIRING" per la connessione. (Premere il tasto PAIR sul telecomando o iltasto &] (Sorgente) sul corpo per almeno 5 secondi.)

— la Soundbar à collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.

— Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (À) > Menu - Impostazioni (4) > Tutte le impostazioni ({8) > Suono + Uscita audio > Elenco altoparlanti Bluetooth)

— ILcollegamento automatico della TV potrebbe essere disabilitato. Con La Soundbar in"BT READY", tenere premuto il tasto Sinistra sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasto Sinistra per 5 secondi per cambiare selezione.

— Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

— Inizializzare il prodotto e riprovare.

(Andare à pagina 37)

ILsuono si interrompe se connesso tramite Bluetooth.

— Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc.

— Se ildispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Awvicinare il dispositivo alla Soundbar.

— Se una parte del corpo entra in contatto coniltrasmettitore Bluetooth o il prodotto & installato su mobili di metallo, ilLsuono potrebbe interrompersi. Verificare l'ambiente di installazione e Le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

— Quando il TV à connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TVeriprovare.

— Verificare se limpostazione della connessione multipla Bluetooth à attivata (Fare riferimento alla sezione La Soundbar non si connette tramite Bluetooth.)

— Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente

— Seil suono non viene emesso neanche con una connessione adeguata fare riferimento alla sezione IL suono si interrompe se connesso tramite Bluetooth

La Soundbar non si accende automaticamente conil TV.

— Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV à disattivata. Spegnere la TV.

— As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efficiency.

14 AVVISODI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com)

15 NOTA IMPORTANTE SUL SERVIZIO Le figure e le illustrazioni del presente

manuale utente sono fornite soltanto come

riferimento. Possono differire rispetto

all'aspetto effettivo del prodotto

Ë possible che vengano addebitate delle

spese amministrative nei seguenti casi

(a) luscita del tecnico in seguito a una chiamata non rileva difeti nel prodotto (ad es. nel caso l'utente abbia omesso di

leggere questo manuale utente)

(b) utente ha portato l'unità presso un centro di riparazione che non rileva cfetti nel prodotto (ad es, nel caso l'utente abbia omesso di leggere questo manuale utente).

L'importo di tali spese amministrative verrè

comunicato all'utente prima di eseguire una

visita a domicilio o un eventuale intervento di

16 SPECIFICHE E GUIDA Specifiche Nome del modello HW-Q600C / HW-Q610GC USB 5V/0,5A Peso 3,8kg Dimension (L x À x P) 1030,0 x 57,0 x 105,0 mm Temperatura di esercizio +5°Ce+35°C Umidità di esercizio 10%e75% AMPLIFICA TORE 200W (30W x 6 + 10W x 2)

Potenza di uscita nominale

Formati di riproduzione supportati

Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch

Nome del subwoofer PS-WC67B Peso 5,5kg Dimension (L x À x P) 184,0 x 343,0 x 295,0 mm AMPLIFICA TORE

160W Potenza di uscita nominale

Consumo energetico complessivo in standby (W) 2,0W Bluetooth Metodo di disattivazione porta

Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power

+ Samsung Electronics Co, Ltd siriservail diritto di modificare Le specifiche senza preawviso

+ Peso e dimensioni sono approssimativi

+ Conla presente, Samsung dichiara che questa apparecchiatura radio & conforme alla Direttiva 2014/53/ UE e ai relativi requisiti di legge del Regno Unit. I testo completo della dichiarazione di conformità à disponibile al seguente indirizzo: http:/www.samsung.com accedere alla pagina Supporto e immettere il nome del modello L'uso di questa apparecchiatura à consentito in tutti Paesi dell'UE e nel Regno Unito

+ POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max.trasmettitore RF 100 mW a 2,4 GHz - 2,4835 GHz 25 mW a 5,725 GHz - 5,825 GHz

x [Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

ILsimbolo riportato sulla batteria o sulla sua documentazione o confezione indica che Le batterie di questo prodotto non devono essere smaltite con alt rifiuti aLtermine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che La batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se Le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana 0 all'ambiente

Per proteggere le risorse natural e favorire il riutilizzo dei materiali, separare Le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

DC Correttosmaltimento del prodotto

(rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) ILsimbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare iL prodotto e i suddetti accessori da altritipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative Locali Gliutenti domestici, in alternativa alla gestione autonoma di cui sopra, potrann consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm Gliutenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e Le condizioni del contratto di acquisto. Questo prodotto e relativi accessori elettronici non devono essere smaltiti unitamente ad altr rifiuti commerciali

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare La pagina http:/www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO (UE) 2019/1782 DELLA COMMISSIONE Specifiche per La progettazione ecocompatibile degli alimentatori esterni www.samsung.com/global/ecodesign_component

<60 10bitov - È o o 12bitov - - o o Bbitov 5 E E u

Vaigistamine sono Ware
