HW-Q600C - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-Q600C / HW-Q610GC
Dimensions (L x H x P)	1030,0 x 57,0 x 105,0 mm
Poids	3,8 kg (Soundbar), 5,5 kg (caisson de basse)
Alimentation	Adaptateur CA/CC (24 V, 5,5 A)
Consommation en veille	2,0 W
Puissance de sortie nominale (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Puissance de sortie nominale (caisson de basse)	160 W
Formats audio pris en charge	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 canaux
Connectivité	HDMI (eARC/ARC), optique, Bluetooth, USB (5V/0,5A)
Modes sonores	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Fonctions spéciales	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Mise à jour du logiciel	Par USB (fichier .bin)
Température de fonctionnement	+5°C à +35°C
Humidité de fonctionnement	10 % ~ 75 %
Caisson de basse sans fil	Modèle PS-WC67B, connexion automatique
Kit d'enceintes arrière (optionnel)	SWA-9200S (vendu séparément)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'eau et les solvants
Sécurité	Ne pas ouvrir le boîtier ; débrancher en cas d'orage ; ventiler correctement
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un service après-vente qualifié

FOIRE AUX QUESTIONS - HW-Q600C SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI (prise en charge eARC/ARC) ou un câble optique. Pour le Bluetooth, appuyez sur le bouton PAIR de la télécommande et sélectionnez Soundbar Q6C-Series dans les paramètres Bluetooth du téléviseur.

La barre de son ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché à la fois sur la barre et sur la prise murale. Si le problème persiste, débranchez et rebranchez l'alimentation.

Comment régler le volume du caisson de basse ?

Utilisez la touche WOOFER de la télécommande pour régler le niveau de -12 à +6. Par défaut, il est à 0.

Que faire si le son est décalé par rapport à l'image ?

Appuyez sur la touche Commande sonore pour sélectionner SYNC, puis ajustez le décalage audio de 0 à 300 millisecondes avec les touches Haut/Bas. Ce réglage n'est pas disponible en mode USB ou BT.

Puis-je connecter un lecteur USB ?

Oui, branchez un lecteur USB sur le port USB (5V/0,5A) situé sous la barre, puis sélectionnez la source USB. La barre lit les fichiers MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

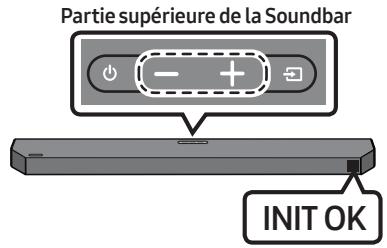

Comment réinitialiser la barre de son ?

Allumez la barre, puis appuyez simultanément sur les touches - et + (Volume) du boîtier pendant au moins 5 secondes. L'écran affiche INIT OK et tous les paramètres reviennent aux valeurs d'usine.

Le caisson de basse ne produit aucun son, que vérifier ?

Assurez-vous que le voyant LED à l'arrière du caisson est bleu fixe. S'il clignote ou est rouge, effectuez une connexion manuelle : maintenez enfoncée la touche ID SET à l'arrière du caisson pendant 5 secondes, puis la touche Haut de la télécommande pendant 5 secondes.

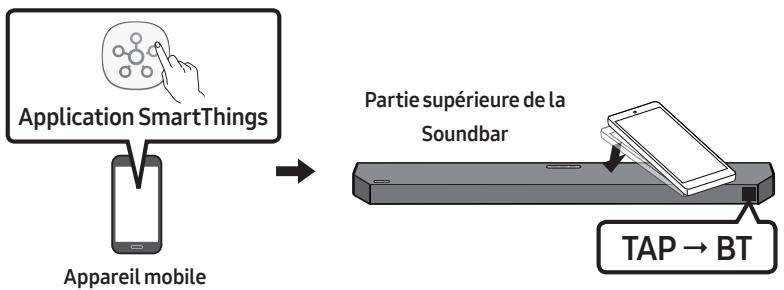

Comment utiliser la fonction Tap Sound ?

Cette fonction est disponible sur les appareils mobiles Samsung sous Android 8.1 ou supérieur. Activez-la dans l'application SmartThings, puis tapotez simplement la barre de son avec votre téléphone pour diffuser l'audio.

La barre de son s'éteint toute seule, est-ce normal ?

Oui, la fonction Auto Power Down éteint la barre après 18 minutes sans signal audio en mode D.IN, HDMI, BT ou USB. Pour la rallumer, appuyez sur le bouton d'alimentation.

Puis-je mettre à jour le logiciel de la barre de son ?

Oui, téléchargez le fichier de mise à jour sur le site Samsung, copiez-le sur une clé USB (format FAT32, sans fichiers musicaux), branchez-la sur le port USB de la barre, puis sélectionnez la source USB. Le processus s'affiche : UPGR ➔ B ➔ DONE ➔ BYE.

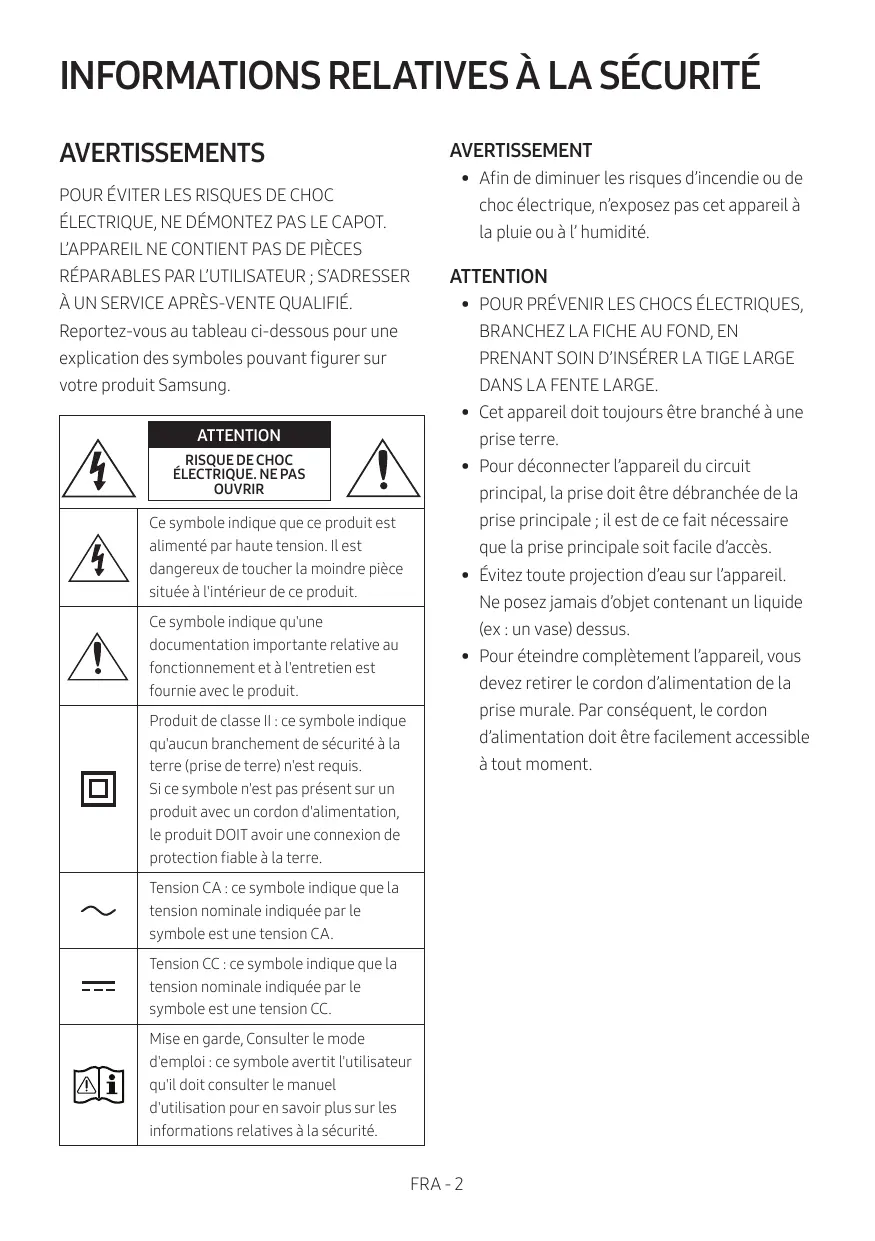

MODE D'EMPLOI HW-Q600C SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	!
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
1	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
2	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requisite. Si ce symbole n'est pasprésent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
==	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
Δi	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise de terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour éteindre entièrement l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.
5. Les piles utilisées dans ce produit peuvent contenir des produits chimiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Contrôle des composants 6 02 Présentation du produit 7

Panneau frontal/supérieur de la Soundbar 7 Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Insertion des piles avant l'utilisation de la télécommande (piles AAA x 2) 9 Comment utiliser la télécommande 9 Utilisation des touches dissimulées (touches avec plus d'une fonction) 13 Spécifications de sortie pour les différents modes d'effets sonores 13 Réglage du volume de la Soundbar avec une télécommande de téléviseur 14

04 Connexion de la Soundbar 15

Connexion de l'alimentation électrique 15 Connexion du kit arrière sans fil Samsung à votre Soundbar 18

05 Connexion à un téléviseur 19

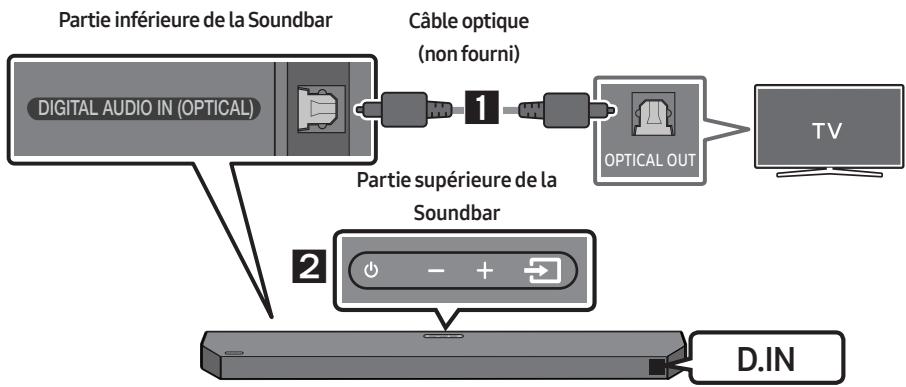

Méthode 1. Connexion par HDMI 19 Méthode 2. Connexion à l'aide d'un câble optique 21 Méthode 3. Connexion via Bluetooth 23

06 Connexion à un appareil externe 25

Méthode 1. Connexion à l'aide d'un câble HDMI (prise en charge du décodage et de la lecture Dolby Atmos@/DTS:X) 25 Méthode 2. Connexion à l'aide d'un câble optique 26

07 Connexion d'un lecteur USB 27 08 Connexion à un appareil mobile 28

Connexion via Bluetooth 28 Utilisation de la fonction Tap Sound 32

09 Installation du Support Mural 33

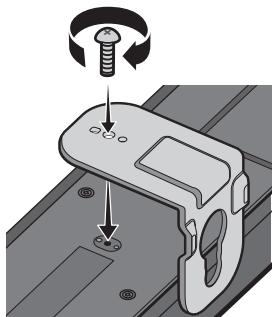

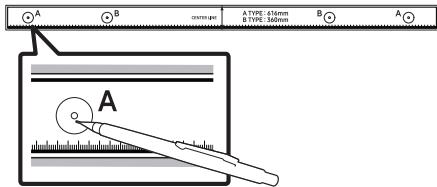

Précautions d'installation 33 Composants de fixation au mur 33

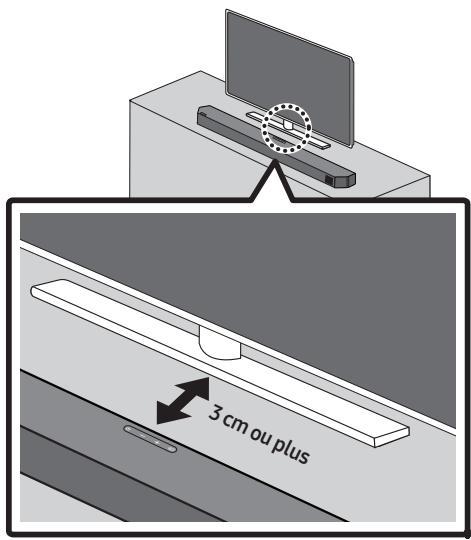

10 Installation de la soundbar devant le Téléviseur 35 11 Mise à jour du Logiciel 36

Mise à jour par USB 36 Réinitialisation 37

12 Dépannage 38 13 Licence 40 14 Avis de Licence Libre 41 15 Remarque Importante à Propos du Service 41 16 Spécifications et Guide 42

Spécifications 42

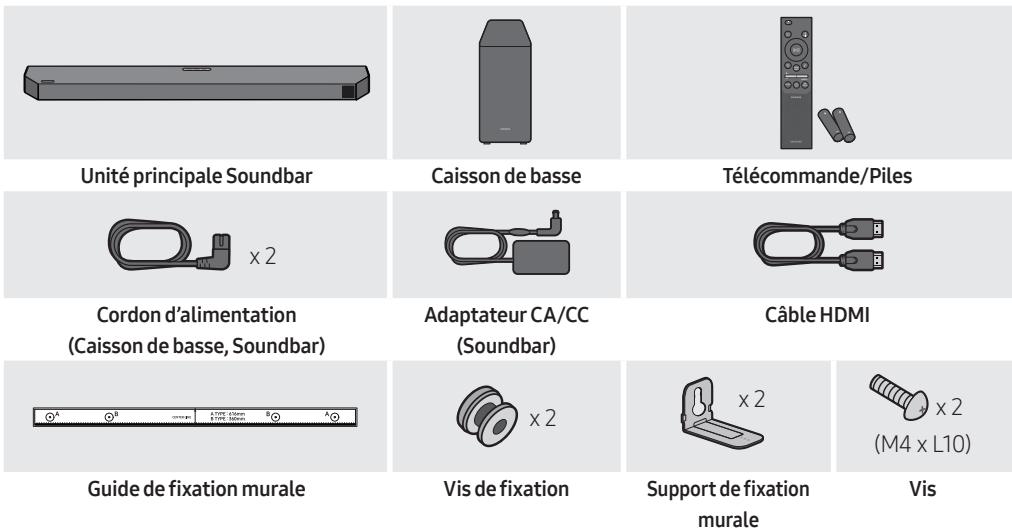

01 CONTRÔLE DES COMPOSANTS

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• Pour plus d'informations au sujet de la fixation murale, consultez la page 33.
• La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

02 PRÉSENTATION DU PRODUIT

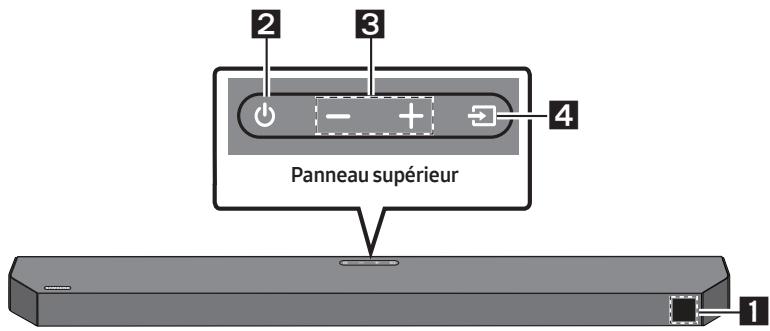

Panneau frontal/supérieur de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché®(Alimentation) Allume et étant l'appareil. · Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode D.IN / HDMI / BT / USB: S'il n'y a pas de signal audio pendant 18 minutes.
3	Touché—+(Volume) Règle le volume. · Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touché®(Source) Sélectionne le mode d'entrée de la source.
	Mode d'entrée	Affichage
	Optique	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Conversion automatique)
		D.IN → TV ARC (Conversion automatique)
	HDMI	HDMI
	Mode BLUETOOTH	BT
	Mode USB	USB

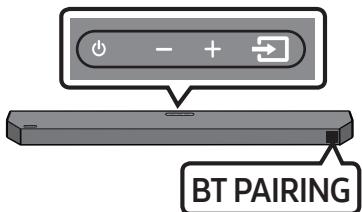

	· Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enforcée la touche®(Source) pendant plus de 5 secondes.

• Le mode «*» est pris en charge lorsque la fonction eARC est activée dans les réglages du téléviseur.
• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous entendez du son provenant du téléviseur et de la Soundbar, allez dans le menu Paramètres pour l'audio du téléviseur et réglez l'enceinte du téléviseur sur Haut-parleur ext.

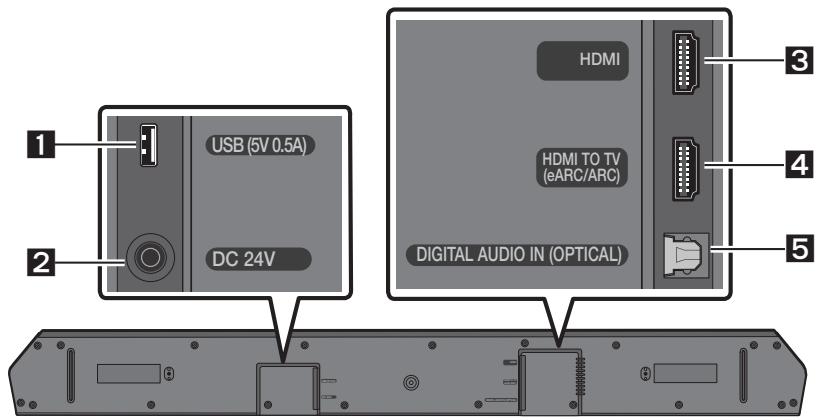

Panneau inférieur de la Soundbar

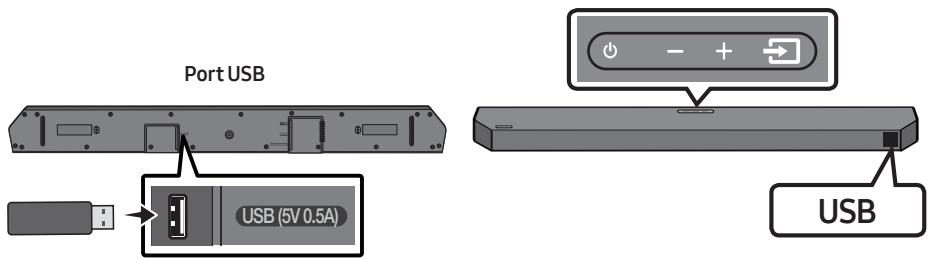

1	USB (5V 0.5A) Connectez un lecteur USB ici pour dire les fichiers musicaux qui y sont enregistrés via la Soundbar. (Voir page 27.)
2	DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC. (Voir page 15.)

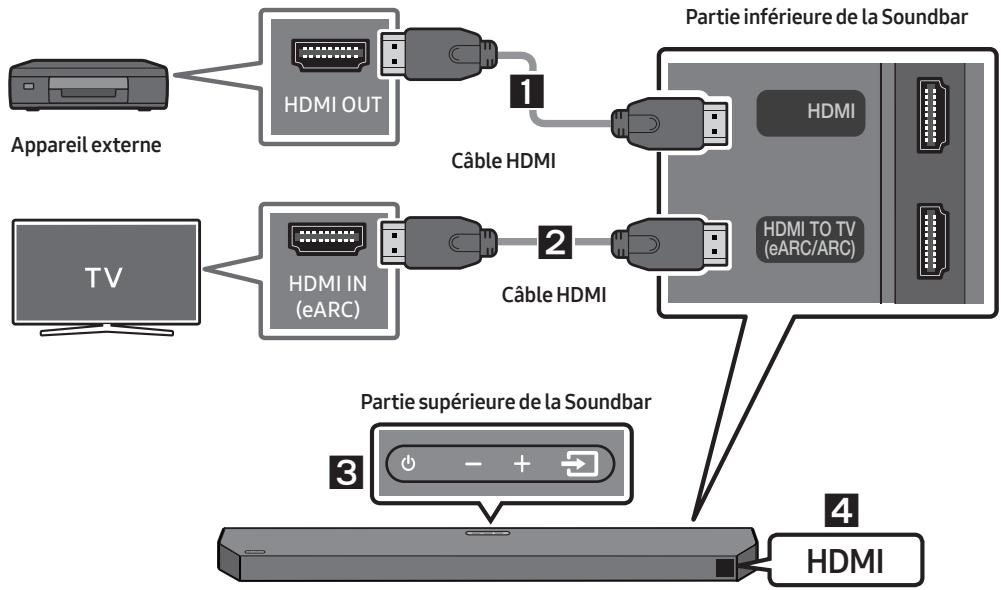

3	HDMI Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparéil externe. (Voir page 25.)

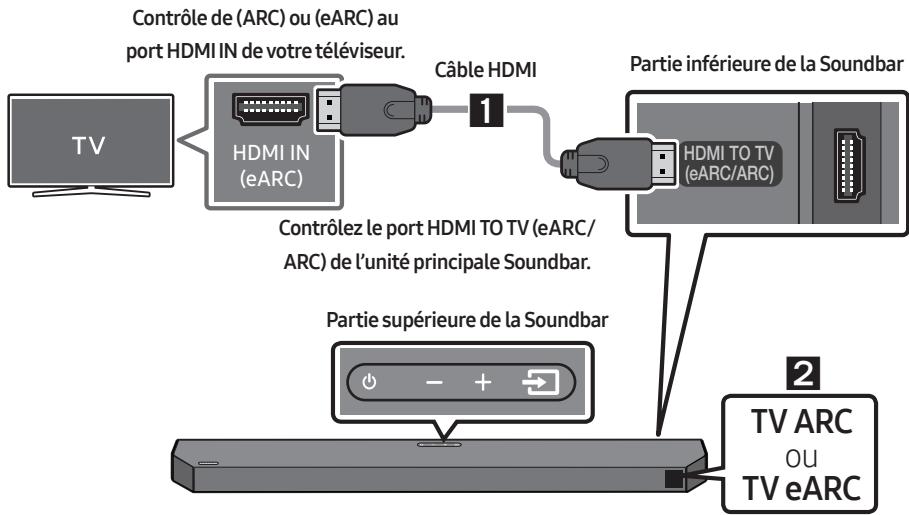

4	HDMI TO TV (eARC/ARC) Permet de connecter une prise jack HDMI IN (eARC) sur un téléviseur. (Voir page 19.)

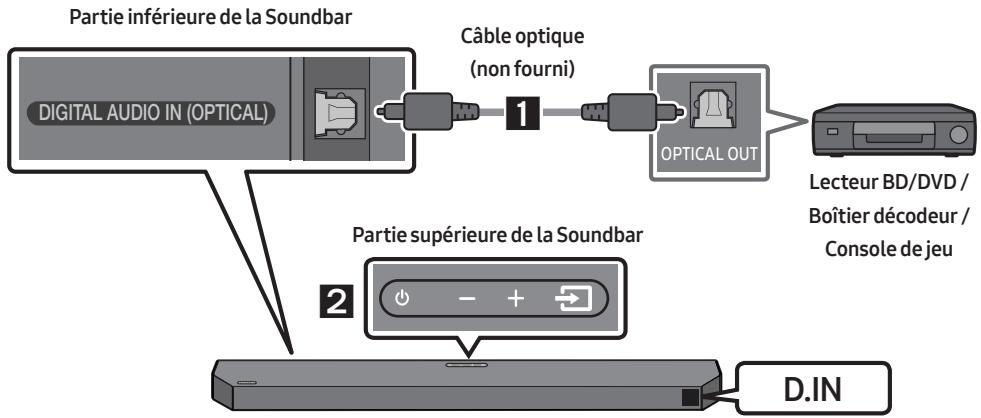

5	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe. (Voir page 26.)

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLÉCOMMANDE

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2)

Faites glisser le couvercle arrêté dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position.

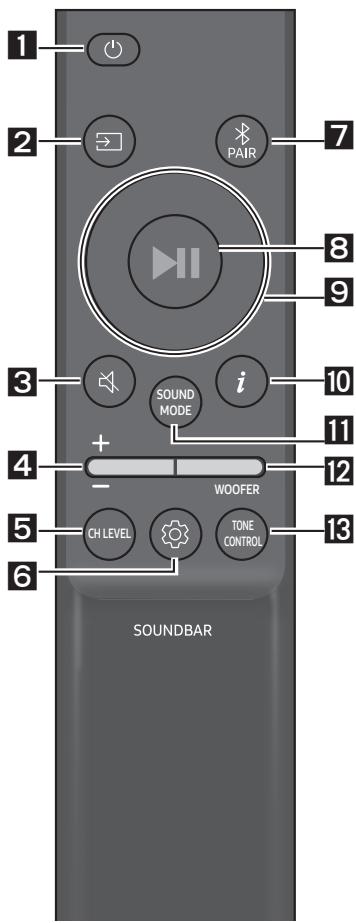

Comment utiliser la télécommande

1	Alimentation	Allume et étèint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.
3	Coupure de son	Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	Volume	Appuyez sur les touches haut ou bas pour régler le volume. • Sourdine Appuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son.

5	CH LEVEL CH LEVEL	Appuyer sur cette touche permet de régler le volume de chaque enceinte. • Appuyez sur cette touche pour sélectionner CENTER LEVEL ou TOP LEVEL, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas. • Si les enceintes arrêtre (vendues séparément) sont connectées, le réglage REAR LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6, utilisez les touches Haut/Bas.
6	Commande sonore	Appuyer sur cette touche permit de paramétrer la fonction audio. Il est possible de modifier chaque réglage à l'aide des touches Haut/Bas. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Ce mode permet d'entendre plus facilement les dialogues parlés dans les films et sur le téléviseur. - NIGHT MODE ON/OFF Ce mode est idéal pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues. - SYNC Si l'image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour sélectionner SYNC puis réglez le décalage audio de 0 à 300 millisecond à l'aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT») - VIRTUAL ON/OFF La fonction Dolby Virtual peut être ON/OFF. Les fonctions audio VOICE ENHANCE, NIGHT MODE et VIRTUAL peuvent être activées ou désactivées ON/OFF à l'aide des touches Haut/Bas. (La fonction VIRTUAL n'est pas disponible en mode «USB» ou «BT».) Appuyez et maintenez enforcée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droit et chaque réglage peut être définir entre -6 et +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur «STANDARD».)
7	PAIR Bluetooth PAIR	Faites passer la Soundbar en mode de jumelage Bluetooth. Appuyez sur la touche PAIR et attendez que l'écran «BT PAIRING» se connecte à un nouveau dispositif Bluetooth.
8	Lecture / Pause	Voues pouvez également lière oumettre en pause la musique en appuyant sur cette touche.
9	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. • Répétable Pour utiliser la fonction de répétable en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrêtés sans fil).
10	Info	Appuyer sur ce bouton permet d'afficher la fonction active ou le codec disponible.
11	SOUND MODE	En appuyant sur cette touche, vous pouvez sélectionner le mode son souhaiété. SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD - SURROUND SOUND Fournit un champ sonore plus large que la norme. - GAME PRO Fournit un son stériscopique vous permettant une immersion dans l'action pendant le jeu. - ADAPTIVE SOUND Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu. - STANDARD Émet le son original. • DRC (Dynamic Range Control) Vous permet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, lessons forts sont attenués. (Il peut se produit une distorsion du son.) • Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appariel Bluetooth connecté précédemment. Le réglage est activé par défaut. - Appuyez et maintainez enfoncée la touche SOUND MODEpendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.
12	WOOFER NIVEAU DU WOOFER (GRAVES)	Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour définiir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.
13	TONE CONTROL	Appuyer sur cette touche permet de régler le volume des aigus et des graves. • Appuyez sur cette touche pour sélectionner TREBLE ou BASS, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas. Une fois que le niveau des graves est modifié, le niveau du caisson de bassse s'ajusté en conséquence.
	TONE CONTROL

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touché dissimulée		Page de référence
Touché de télécommande	Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 14
Gauche	Activation/désactivation de la connexion automatique au téléviseur (BT prét)	page 24
Haut	ID SET	page 11
(Commande sonore)	EQ bande 7	page 10
SOUND MODE	DRC ON/OFF (Veille)	page 11
	Bluetooth Power	page 11

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Avec le subwoofer uniquely	Avec le caisson de bassé et le kit d'enceinte arrêtésans fil
SOUND MODE	SURROUND SOUND	2.0 canaux	3.1.2 canaux	5.1.2 canaux
		5.1 canaux	3.1.2 canaux	5.1.2 canaux
		Dolby Atmos®, DTS:X	3.1.2 canaux	5.1.2 canaux
	GAME PRO	2.0 canaux	3.1.2 canaux	5.1.2 canaux
		5.1 canaux	3.1.2 canaux	5.1.2 canaux
		Dolby Atmos®, DTS:X	3.1.2 canaux	5.1.2 canaux
	ADAPTIVE SOUND	2.0 canaux	3.1.2 canaux	5.1.2 canaux
		5.1 canaux	3.1.2 canaux	5.1.2 canaux
		Dolby Atmos®, DTS:X	3.1.2 canaux	5.1.2 canaux
	STANDARD	2.0 canaux	2.1 canaux	2.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
		Dolby Atmos®, DTS:X	3.1.2 canaux	5.1.2 canaux

• Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.
• Lorsque la source d'entrée est Dolby Atmos® ou DTS:X, la configuration subwoofer uniquement offre un canal audio 3.1.2, alors que la configuration subwoofer et kit d'enceintes arrière sans fil offre un canal audio 5.1.2.
• Les enceintes arrière ne produisent pas de son pour 2 canaux de sortie si le mode STANDARD est utilisé. Pour activer le son pour les enceintes arrière, passez en mode d'effet SURROUND SOUND.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu'avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.
• Réglez les enceintes du téléviseur sur Haut-parleur ext pour utiliser cette fonction.
• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Éteignez la Soundbar.
• Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes. Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l'ordre suivant : « OFF-TV REMOTE » (mode par défaut), « SAMSUNG-TV REMOTE », « ALL-TV REMOTE ».

Touché de télécommande	Écran	État
5 Sec	(Mode par défaut)OFF-TV REMOTE	Désactive la télécommande de téléviseur.
5 Sec	SAMSUNG-TV REMOTE	Active une télécommande de téléviseur à infrarouge Samsung.
5 Sec	ALL-TV REMOTE	Active toute autre télécommande de téléviseur à infrarouge.

04 CONNEXION DE LA SOUNDBAR

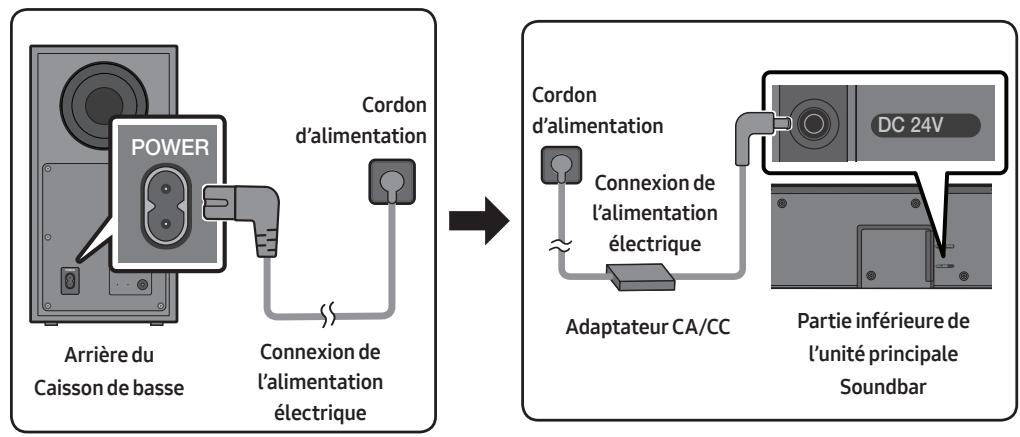

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Connectez un cordon d'alimentation au subwoofer.
• Connectez le cordon d'alimentation à l'adaptateur CA/CC. Connectez l'adaptateur CA/CC (avec le cordon d'alimentation) à la Soundbar.
• Connectez l'alimentation à la Soundbar et au subwoofer.
• Commencez par connecter l'alimentation au subwoofer. Le subwoofer est connecté automatiquement à la Soundbar au moment où celle-ci est allumée.

• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.
• Si vous débranchez, puis rebranchez le cordon d'alimentation alors que le produit est allumé, la Soundbar s'allume automatiquement.

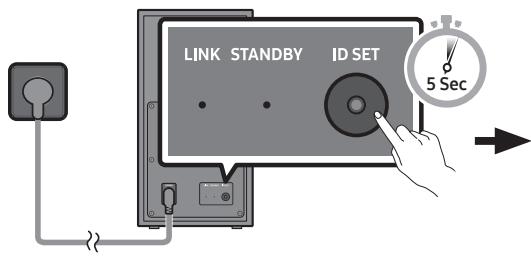

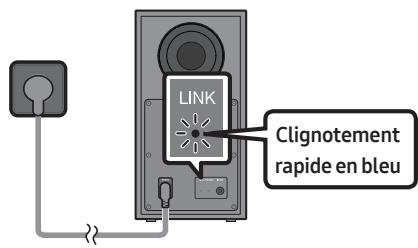

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basses sont connectés correctement. Assurez-vous que la Soundbar est allumée.
• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.

L'indicateur rouge à l'arrière du caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du caisson de basse

Arrière du caisson de basse

1. Appuyez sur la touche Haut de la télécommande et maintenez-la enfoncée pendant au moins 5 secondes.
2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

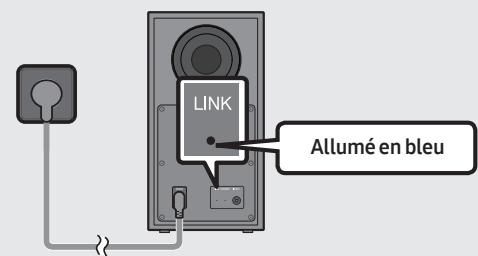

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le caisson de basse sans fil.

Témoins indicateurs LED sur l'arrière du caisson de basse

LED	État	Description	Résolution
Bleu LINK STANDBY ID SET	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Réçupération de la connexion	Vérifiez si le cable d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 16.
Rouge LINK STANDBY ID SET	Activé	En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le cable d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 16.
Rouge et bleu LINK STANDBY ID SET	Clignotement	Dysfonctionnement	Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

REMARQUES

• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

ATTENTION

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour du caisson de basse sans fil et des enceintes arrière sans fil (vendues séparément) ne présente pas d'obstacles.

Connexion du kit d'enceintes arrière sans fil Samsung à votre Soundbar

Passez au son surround véritablement sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-9200S, vendu séparément) à votre Soundbar.

Pour plus d'informations concernant les connexions, veuillez consulter le manuel du kit d'enceintes arrière sans fil Samsung.

05 CONNEXION À UN TÉLÉVISEUR

Méthode 1. Connexion par HDMI

Connexion à un téléviseur qui prend en charge HDMI ARC/eARC (canal de retour audio/canal de retour audio amélioré)

ATTENTION

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du câble HDMI, veillez à utiliser les bornes marquées ARC ou eARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un câble HDMI haute vitesse avec Ethernet.
• Lors de la connexion d'un téléviseur qui prend en charge la fonction eARC, « TV eARC » s'affiche à l'écran et le son est émis.
• La technologie Dolby Atmos®/DTS:X est prise en charge par la fonction ARC/eARC.

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI tel qu'illustré.
2. « TV ARC » ou « TV eARC » apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

« TV eARC » s'affiche quand la fonction eARC est activée dans les réglages du téléviseur.

• Pour se connecter à eARC, la fonction eARC doit être réglée sur « On » dans le menu de la télévision. Consultez le guide d'utilisateur de la télévision pour plus de détails concernant ce réglage. (p. ex. Téléviseur Samsung : Accueil (®) → Menu → Paramètres (®) → Tous les paramètres (®) → Son → Paramètres expert → Mode HDMI-eARC (Auto).)
• Si le son du téléviseur est inaudible, appuyez sur le bouton (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode « D.IN ». L'écran affiche successivement « D.IN » et « TV ARC » ou « TV eARC », et vous pouvez entendre le son du téléviseur.
• Si « TV ARC » ou « TV eARC » n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble HDMI est connecté au bon port.
• Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC/eARC (canal de retour audio / canal de retour audio amélioré) à la Soundbar à l'aide d'un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans qu'il ne soit nécessaire de connecter un câble optique séparé.
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC ou eARC.
• La différence entre les fonctions ARC et eARC réside dans la bande passante. La fonction eARC, qui est une version améliorée du canal de retour audio, présente une bande passante bien plus élevée que la fonction ARC. Une bande passante plus élevée permet d'augmenter la quantité de données qui peuvent être transmises. Avec un canal eARC, vous pouvez ainsi profiter du son dans des formats comme Dolby Atmos® et DTS:X.
• Lorsque les signaux de diffusion sont Dolby Digital et le réglage « Format audio de sortie numérique » est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Méthode 2. Connexion à l'aide d'un câble optique

Liste de vérifications préalables à la connexion

• Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un câble optique et que les bornes sont dotées d'un cache, veillez à retirer les caches.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique (non fourni).
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez le mode «D.IN».
3. Le son du téléviseur est émis par la Soundbar.

Utilisation de la fonction Q-Symphony

Pour Q-Symphony, la Soundbar se synchronise avec un téléviseur Samsung pour diffuser le son via deux périphériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu «TV+Soundbar» apparaît dans le menu Sortie son du téléviseur. Sélectionnez le menu correspondant.

Câble optique (non fourni)

• Exemple de menu TV: TV + [AV] Soundbar Nom de série (HDMI)

REMARQUES

• Il peut fonctionner selon le codec pris en charge par le téléviseur.
• Cette fonction n'est prise en charge que lorsque le câble HDMI ou le câble optique (non fourni) est connecté.
• Le message affiché peut différer selon le modèle de téléviseur.
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

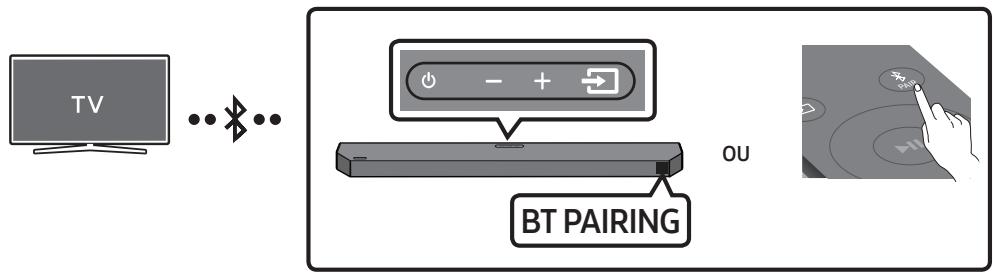

Méthode 3. Connexion via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez «Soundbar Q6C-Series (Bluetooth)» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.
3. Lorsque le téléviseur est connecté, [Nom du téléviseur] → «BT» apparaît sur l'affichage avant de la Soundbar.
4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.
5. Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «Soundbar Q6C-Series(Bluetooth)») apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez reconnecter un téléviseur ou un appareil mobile qui a déjà été connecté auparavant.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

Remarques concernant la connexion Bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m pour établir la connexion par le biais de la communication Bluetooth.
• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes :
• En cas de champ électrique puissant autour de la Soundbar.
• Si plusieurs appareils Bluetooth ou plus sont jumelés simultanément avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

06 CONNEXION À UN APPAREIL EXTERNE

Méthode 1. Connexion à l'aide d'un câble HDMI (prise en charge du décodage et de la lecture Dolby Atmos®/DTS:X)

Liste de vérifications préalables à la connexion

• Si les options de sortie audio comprennent un flux audio secondaire, assurez-vous qu'il est réglé sur Off. Assurez-vous que le contenu prend en charge Dolby Atmos®/DTS:X.

1. Utilisez un câble HDMI pour relier le port HDMI qui se trouve en bas de la Soundbar au port HDMI OUT de votre périphérique numérique.
2. Utilisez un câble HDMI pour relier le port HDMI TO TV (eARC/ARC) situé en bas de la Soundbar au port HDMI IN (eARC) de votre téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez « HDMI ».
4. Le mode « HDMI » s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

REMARQUES

• Lorsque vous utilisez Dolby Atmos®/DTS:X : si la source d'entrée est Dolby Atmos®/DTS:X, reportez-vous à la section « Spécifications de sortie pour les différents modes d'effets sonores » à la page 13.
• Lorsque Dolby Atmos® est actif, « DOLBY ATMOS » apparaît sur l'écran frontal.
• Lorsque DTS:X est activé, « DTS:X » s'affiche sur l'écran frontal.
• Configuration de Dolby Atmos®/DTS:X sur votre lecteur BD ou un autre appareil.

Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d'un autre appareil et assurez-vous que « Aucun encodage » est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil → Son → Sortie numérique, puis sélectionnez flux binaire (non traité).

• Avec la fonction HDMI Pass-Through, la Soundbar lit le son de la source dans ses propres haut-parleurs et envoie le signal vidéo non modifié à un téléviseur via le deuxième câble HDMI.

Spécification des signaux UHD pris en charge (3840 x 2160p)

Fréquence d'images (i/s)	Intensité de couleur	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bits	O	O	O	O
	10 bits	-	-	O	O
	12 bits	-	-	O	O
120	8 bits	-	-	-	-
	10 bits	-	-	-	-

• La spécification prise en charge peut varier en fonction de l'appareil externe connecté ou des conditions d'utilisation.

Méthode 2. Connexion à l'aide d'un câble optique

1. Reliez le port DIGITAL AUDIO IN (OPTICAL) de la Soundbar et le port OPTICAL OUT de l'appareil externe à l'aide du câble optique (non fourni), comme indiqué sur l'illustration.
2. Sélectionnez le mode « D.IN » en appuyant sur le bouton (Source) situé sur le panneau frontal ou sur la télécommande.
3. Le son de l'appareil externe est émis par la Soundbar.

07 CONNEXION D'UN LECTEUR USB

Vous pouvez lire les fichiers musicaux qui se trouvent sur le lecteur USB via la Soundbar.

1. Connectez le lecteur USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».
3. «USB» apparaît sur l'écran d'affichage.
4. Lisez les fichiers musicaux du lecteur USB via la Soundbar.
5. La Soundbar s'éteint automatiquement (fonction Auto Power Down) en l'absence de signal audio du lecteur USB ou de connexion du lecteur USB pendant plus de 18 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG1 Layer2	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG1 Layer3	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 ~ 12 kHz	8 ~ 160 kbps
*.wma	WMA7/8/9 (Audio uniquement)	32 ~ 48 kHz	32 ~ 320 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500 kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 Audio uniquement)	32 ~ 48 kHz	32 ~ 320 kbps
*.mp4
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps

• Si votre lecteur USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.
• Systèmes de fichiers USB pris en charge : FAT16, FAT32, NTFS

08 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Lorsque vous connectez un appareil Bluetooth déjà jumelé et que la Soundbar est éteinte, celle-ci s'allume automatiquement.
• La connexion est limitée à un téléviseur ou deux appareils Bluetooth à la fois.

Appareil Bluetooth

OU

Connexion initiale

• Lorsque vous établissez la connexion avec un nouvel appareil Bluetooth, vérifiez que l'appareil soit à une distance inférieure à 1 m de la Soundbar.
• Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV]Samsung Soundbar Q6C-Series» dans la liste.
2. Lorsque la Soundbar est connectée à l'appareil mobile, [Nom de l'appareil mobile] → «BT» apparaît sur l'écran frontal.
3. Lisez des fichiers musicaux à partir de l'appareil connecté via Bluetooth, via la Soundbar.
4. Après avoir connecté la Soundbar à l'appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Si la connexion de l'appareil échoue

• S'il y a déjà une Soundbar (p. ex. «[AV]Samsung Soundbar Q6C-Series») dans la liste des enceintes affichée à l'écran de l'appareil mobile, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez reconnecter un téléviseur ou un appareil mobile qui a déjà été connecté auparavant.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode « BT ».)

Remarques concernant la connexion Bluetooth

• Placez un nouvel appareil à une distance inférieure à 1 m pour établir la connexion par le biais de la communication Bluetooth.
• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 18 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes :
• En cas de champ électrique puissant autour de la Soundbar.
• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.
• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV]Samsung Soundbar Q6C-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
• Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY». Lorsque vous connectez la Soundbar à un appareil Bluetooth, placez-les le plus près possible l'un de l'autre.
• Plus la Soundbar et l'appareil Bluetooth sont éloignés, plus la qualité du son sera mauvaise. La connexion Bluetooth peut se rompre lorsque les appareils sont hors de portée.
• La connexion Bluetooth peut ne pas fonctionner comme prévu dans les zones où la réception est mauvaise.
• Un appareil Bluetooth peut subir du bruit ou un dysfonctionnement dans les conditions suivantes :
• Quand le corps est en contact avec l'émetteur-récepteur de signaux de l'appareil Bluetooth ou de la Soundbar.
• Dans les coins ou lorsqu'il y a un obstacle à proximité, tel qu'un mur ou une cloison, où des changements électriques peuvent se produire.
• Lorsqu'il est exposé à des interférences radio par d'autres produits fonctionnant sur les mêmes plages de fréquences, tels que les équipements médicaux, les fours à micro-ondes et les dispositifs LAN sans fil.
• Des obstacles tels que les portes et les murs peuvent encore avoir un impact sur la qualité du son même lorsque les appareils se trouvent à portée.
• Notez que la Soundbar ne peut pas être jumelée avec d'autres appareils Bluetooth pendant l'utilisation de l'option Bluetooth.
• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que la Soundbar est désactivée, si un périphérique Bluetooth précédemment associé essaie de se connecter à la Soundbar, la Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

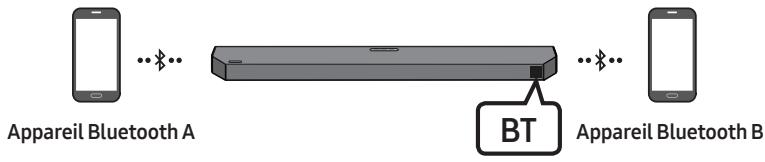

Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois.

1. Connectez la Soundbar jusqu'à deux appareils Bluetooth. (Voir page 28)
2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth «B» alors que la lecture est en cours à partir de l'appareil «A», la musique est lue sur l'appareil «B» et est automatiquement arrêtée/mise en pause sur l'appareil «A».
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

REMARQUES

• La commutation entre les appareils peut être activée par une notification ou une alarme sur certains appareils.
• Certains appareils ne prennent pas en charge la multiconnexion Bluetooth.
• Le mode « BT PAIRING » s'arrête lorsqu'aucun appareil n'est apparié dans les 3 minutes.
• La commutation entre des appareils peut prendre environ 7 secondes sur certaines applications.
• Si vous essayez de connecter un troisième appareil Bluetooth, l'appareil A ou B sera déconnecté. (L'appareil qui n'est pas en cours de lecture sera déconnecté.)
• Un seul téléviseur Samsung, ou 2 appareils Bluetooth peuvent être connectés en même temps.
• La Soundbar sera déconnectée des appareils Bluetooth si elle reçoit une demande de connexion d'un téléviseur Samsung TV.

Utilisation de la fonction Tap Sound

Appuyez sur la Soundbar avec votre appareil mobile pour diffuser l'audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile.
• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur.

1. Activez la fonction Tap Sound sur votre appareil mobile.
2. Pour plus de détails sur la façon d'activer la fonction, reportez-vous à « Activation de la fonction Tap Sound » ci-dessous.
3. Appuyez sur la Soundbar avec votre appareil mobile. Sélectionnez « Démarrer » dans la fenêtre de message affichée.

Une connexion est établie entre l'appareil mobile et la Soundbar via Bluetooth.

1. Lisez l'audio contenu dans l'appareil mobile via la Soundbar.
2. Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produisent lorsqu'un appareil touche la Soundbar. Assurez-vous que l'appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l'appareil mobile risqueraient d'être rayés ou endommagés.
3. Il est recommandé de recouvrir l'appareil mobile d'une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.
4. Pour utiliser cette fonction, mettez à jour l'application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l'application.

Activation de la fonction Tap Sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, exécutez l'application SmartThings.
2. Sélectionnez (==) dans l'écran de l'application SmartThings affiché sur l'appareil mobile.
3. Placez « Tap View, Tap Sound » sur Activé pour permettre à la fonction de se mettre en marche lorsqu'un appareil mobile est en mouvement à proximité de la Soundbar.

REMARQUES

• Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne se met pas en marche.
• La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante de la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

Diamètre : M5 - Longueur : 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur. Veillez à ce que l'unité soit éteinte et débranchée de la source d'alimentation avant de procéder à l'installation. Dans le cas contraire, il existe un risque d'électrocution.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation Vis

Support de fixation murale

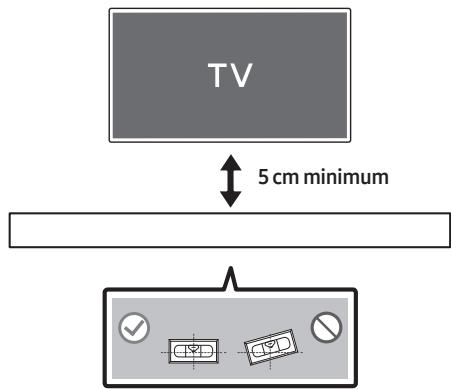

1. Placez le Guide de fixation murale contre le mur.
2. Le Guide de fixation murale doit être de niveau.
3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.
2. Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous suffisamment larges pour les accueillir.
3. Insérez une vis (non fournie) dans chaque vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

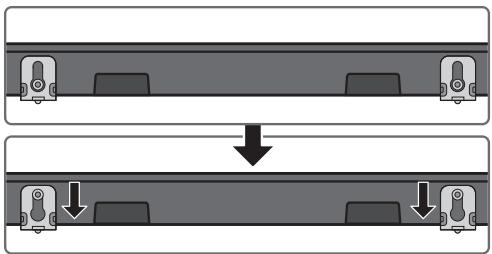

1. Installez les Supports de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l'assemblage, vérifiez que l'accroche des Supports de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la Soundbar

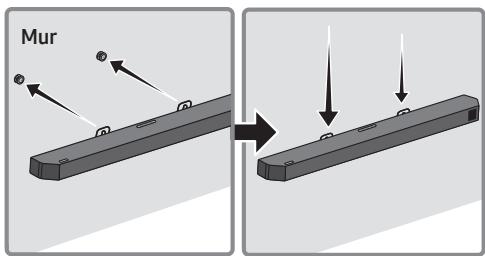

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Supports de fixation murale reposent de manière sûre sur les Vis de fixation.
2. Insérez les Vis de fixation dans la partie large (inférieure) des Supports de fixation murale, puis faites glisser les Supports de fixation murale vers le bas afin que les Supports de fixation murale reposent de manière sûre sur les Vis de fixation.

10 INSTALLATION DE LA SOUNDBAR DEVANT LE TÉLÉVISEUR

Placez la Soundbar sur un socle de téléviseur.

Comme indiqué sur l'illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur.

Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d'au moins 3 cm de la partie avant du téléviseur.

REMARQUES

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.
• Un écart insuffisant par rapport au téléviseur peut entraîner des problèmes acoustiques.

11 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Port USB

Si une mise à jour est proposée, vous pouvez mettre à jour le micrologiciel en connectant un lecteur USB contenant la mise à jour du micrologiciel au port USB de votre Soundbar.

Mise à jour par USB

Une fois la mise à jour terminée, tous vos paramètres utilisateur personnalisés sont conservés.

1. Connectez un lecteur USB au port USB de votre ordinateur. Important : Assurez-vous qu'il n'y a pas de fichiers musicaux sur le lecteur USB. S'il y en a, cela risque de faire échouer la mise à jour du micrologiciel.
2. Rendez-vous sur le site www.samsung.com → recherchez le nom du modèle à partir de l'option de menu d'assistance client.
3. Pour plus d'informations sur les mises à jour, reportez-vous au guide des mises à jour.
4. Téléchargez le fichier de mise à jour (type USB).
5. Décompressez le fichier de mise à jour téléchargé et copiez le fichier *.bin dans le répertoire racine du lecteur USB.
6. Éteignez la Soundbar et connectez le lecteur USB contenant la mise à jour du micrologiciel au port USB de la Soundbar.
7. Allumez la Soundbar et appuyez sur la touche (Source) pour sélectionner la source USB. «UPGR» s'affiche, ce processus peut prendre jusqu'à 3 minutes.

• Le processus de mise à jour du micrologiciel est affiché de manière séquentielle comme suit : UPGR → B -- → DONE → BYE. Selon le micrologiciel mis à jour, les lettres «B» ou «H» peuvent s'afficher.

REMARQUES

• La Soundbar redémarre automatiquement quand la mise à jour est terminée.
• Ce produit est doté d'une fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez réessayer.
• Pendant la mise à jour, n'éteignez pas l'appareil et ne retirez pas la clé USB.
• Si la mise à jour ne se fait pas, rebranchez le cordon d'alimentation de la Soundbar.
• Lorsque la dernière version est installée, aucune mise à jour n'est effectuée.
• Selon le type de clé USB utilisé, la mise à jour peut ne pas être prise en charge.
• Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 16.
• Si la mise à jour du logiciel échoue, contrôlez si le lecteur USB est défectueux.
• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) en tant que format USB.

Réinitialisation

Alors que la Soundbar est allumée, appuyez simultanément sur les boutons - + (Volume) situés sur le boîtier pendant au moins 5 secondes. «INIT OK» s'affiche à l'écran, puis la Soundbar est réinitialisée.

ATTENTION

• Tous les réglages de la Soundbar sont réinitialisés. Veillez à n'effectuer cette opération que lorsque la réinitialisation est nécessaire.

12 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

La Soundbar ne s'allume pas.

→ Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

→ Retirez le cordon d'alimentation, puis insérez-le à nouveau. → Débranchez le cordon d'alimentation de l'appareil externe, rebranchez-le, puis réessayez. → En l'absence de signal, la Soundbar s'éteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 7.)

Si la télécommande ne fonctionne pas.

→ Pointez la télécommande directement vers la Soundbar. → Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet aucun son.

→ Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. → Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe. → Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil (\widehat{\Box}) → Menu → Paramètres (\textcircled{3}) → Tous les paramètres (\textcircled{3}) → Son → Sortie son → Sélectionnez la Soundbar) → Il y a peut-être du jeu dans le branchement du câble sur la Soundbar. Débranchez le câble et connectez-le de nouveau. → Débranchez complètement le cordon d'alimentation, reconnectez-le, puis allumez l'alimentation. → Initialisez l'appareil et réessayez. (Voir page 37.)

Le caisson de basse n'émet aucun son.

→ Vérifiez si le voyant LED situé à l'arrêt du subwoofer est allumé en bleu. Reconnectez la Soundbar et le subwoofer si le voyant clignote en bleu ou devient rouge. (Voir page 16.) → Vous pouvez rencontrer un problème s'il y a un obstacle entre la Soundbar et le subwoofer. Déplacez les appareils vers une zone sans obstacle. → Les signaux de fréquence radio envoyés par d'autres appareils à proximité peuvent interrompre la connexion. Gardez l'enceinte éloignée de ces appareils. → Débranchez puis reconnectez la fiche d'alimentation.

Le son du caisson de basse est dénaturé par une instabilité, des décalages ou des parasites.

La présence d'objets entre la Soundbar et le caisson de basse peut causer ce type de problème. Veuillez repositionner votre équipement vers un endroit sans objet susceptible d'interférer. Si le caisson de basse est éloigné de la Soundbar, le son peut être instable ou décalé. Veuillez le placer à proximité de la Soundbar. Des instabilités ou des décalages peuvent se produire lorsque la Soundbar se trouve à proximité d'un instrument ou d'un appareil électrique susceptible de causer des interférences radio. Veuillez éloigner la Soundbar de tels appareils (ex : routeur sans fil). Passez le statut de connexion du réseau TV de « sans fil » à « filaire ».

Le volume du subwoofer est trop faible.

Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 12.) Rapprochez l'enceinte subwoofer de vous.

Si le téléviseur n'est pas connecté via HDMI TO TV (eARC/ARC).

Vérifiez si le câble HDMI est correctement connecté à la borne eARC. (Voir page 19.) La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung : Accueil → Menu → Paramètres → Tous les paramètres → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ) Pour se connecter à eARC, la fonction eARC doit être réglée sur « On » dans le menu de la télévision. (Téléviseur Samsung : Accueil → Menu → Paramètres → Tous les paramètres → Son → Paramètres expert → Mode HDMI-eARC (Auto).

Il n'y a aucun son lors de la connexion au téléviseur en mode HDMI TO TV (eARC/ARC).

Votre appareil est incapable de lire le signal d'entrée. Basculez la sortie audio du téléviseur sur PCM ou AUTO. (Téléviseur Samsung : Accueil → Menu → Paramètres → Tous les paramètres → Son → Paramètres expert → Format de sortie audio numérique)

La Soundbar ne se connecte pas via Bluetooth.

Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour établir la connexion. (Maintenez la touche PAIR de la télécommande ou la touche (Source) située sur le boîtier de la Soundbar enfoncée pendant au moins 5 secondes.) → Si la Soundbar est connectée à un autre appareil, déconnectez d'abord cet appareil pour changer d'appareil. → Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung : Accueil (□) → Menu → Paramètres (◉) → Tous les paramètres (◉) → Son → Sortie son → Liste des haut-parleurs Bluetooth) → La connexion automatique au téléviseur peut être désactivée. Lorsque la Soundbar est sur « BT READY », appuyez et maintenez enfoncée la touche Gauche sur la télécommande de la Soundbar pendant 5 secondes pour sélectionner ON-TV CONNECT. Si vous souhaitez OFF-TV CONNECT, appuyez et maintenez enfoncée de nouveau la touche Gauche pendant 5 secondes pour changer la sélection. → Débranchez puis reconnectez la fiche d'alimentation, et réessayez. → Initialisez l'appareil et réessayez. (Voir page 37.)

Le son se coupe lors d'une connexion via Bluetooth.

→ Certains appareils peuvent créer des interférences radio s'ils sont placés trop proches de la Soundbar (p. ex. les micro-ondes, les routeurs sans fil, etc.). → Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar. → Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion Bluetooth ne fonctionne pas.

Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez. → Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section « La Soundbar ne se connecte pas via Bluetooth ».) → Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent. Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section « Le son se coupe lors d'une connexion via Bluetooth ».

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→ Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

13 LICENCE

Dolby

ATMOS

Pour envoyer des questions et des demandes concernant des logiciels libres, contactez Samsung Open Source

(http://opensource.samsung.com)

15 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectué.

16 SPÉCIFICATIONS ET GUIDE

Spécifications

Nom du modele	HW-Q600C / HW-Q610GC
USB	5V/0,5A
Poids	3,8 kg
Dimensions (L x H x P)	1030,0 x 57,0 x 105,0 mm
Plage de températures en fonctionnement	+5°C à +35°C
Plage d'humidité en fonctionnement	10 % ~ 75 %
AMPLIFICATEUR Puisance de sortie nominale	200W (30W x 6 + 10W x 2)
Formats de lecture pris en charge	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Nom du caisson de basse	PS-WC67B
Poids	5,5 kg
Dimensions (L x H x P)	184,0 x 343,0 x 295,0 mm
AMPLIFICATEUR Puisance de sortie nominale	160W
Consommation électrique totale en veille (W)	2,0W
Bluetooth Méthode de déactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour déactiver la fonction Bluetooth Power.

REMARQUES

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs.

• Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni. PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL

Puissance de transmission RF max.

100 mW à 2,4 GHz - 2,4835 GHz

25 mW à 5,725 GHz - 5,825 GHz

[Élimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

RÈGLEMENT (UE) 2019/1782 DE LA COMMISSION

Exigences d'écoconception applicables aux sources d'alimentation externe :

www.samsung.com/global/ecodesign_component

Brancher à l'alimentation électrique

Chargement via USB

Remarques concernant la connexion Bluetooth

Remarques concernant la connexion Bluetooth
