HW-Q600C - Lydplanke SAMSUNG - Gratis bruksanvisning og manual

Produkttype	Lydplanke
Merke	Samsung
Modell	HW-Q600C / HW-Q610GC
Mål (B x H x D)	1030,0 x 57,0 x 105,0 mm
Vekt	3,8 kg (lydplanke), 5,5 kg (subwoofer)
Strømforsyning	AC/DC-adapter (24 V, 5,5 A)
Strømforbruk i standby	2,0 W
Nominell utgangseffekt (lydplanke)	200 W (30 W × 6 + 10 W × 2)
Nominell utgangseffekt (subwoofer)	160 W
Støttede lydformater	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanaler
Tilkobling	HDMI (eARC/ARC), optisk, Bluetooth, USB (5V/0,5A)
Lydmoduser	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Spesialfunksjoner	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Programvareoppdatering	Via USB (.bin-fil)
Driftstemperatur	+5°C til +35°C
Driftsfuktighet	10 % til 75 %
Trådløs subwoofer	Modell PS-WC67B, automatisk tilkobling
Bakre høyttalersett (valgfritt)	SWA-9200S (selges separat)
Vedlikehold	Rengjør med en myk, tørr klut; unngå vann og løsemidler
Sikkerhet	Ikke åpne kabinettet; koble fra ved tordenvær; sørg for god ventilasjon
Reparerbarhet	Ingen brukerreparerbare deler; kontakt kvalifisert servicepersonell

Ofte stilte spørsmål - HW-Q600C SAMSUNG

Hvordan koble lydplanken til TV-en min?

Bruk en HDMI-kabel (eARC/ARC-støtte) eller en optisk kabel. For Bluetooth, trykk på PAIR-knappen på fjernkontrollen og velg Soundbar Q6C-Series i TV-ens Bluetooth-innstillinger.

Lydplanken slår seg ikke på, hva gjør jeg?

Kontroller at strømledningen er riktig koblet til både lydplanken og stikkontakten. Hvis problemet vedvarer, koble fra og til strømmen igjen.

Hvordan justere volumet på subwooferen?

Bruk WOOFER-knappen på fjernkontrollen for å justere nivået fra -12 til +6. Som standard er den på 0.

Hva gjør jeg hvis lyden er forskjøvet i forhold til bildet?

Trykk på Lydkommando-knappen for å velge SYNC, og juster lydforsinkelsen fra 0 til 300 millisekunder med opp/ned-tastene. Denne innstillingen er ikke tilgjengelig i USB- eller BT-modus.

Kan jeg koble til en USB-spiller?

Ja, koble en USB-spiller til USB-porten (5V/0,5A) under lydplanken, og velg USB-kilden. Lydplanken spiller av MP3, WMA, OGG, AAC, WAV, FLAC, AIFF-filer.

Hvordan tilbakestille lydplanken?

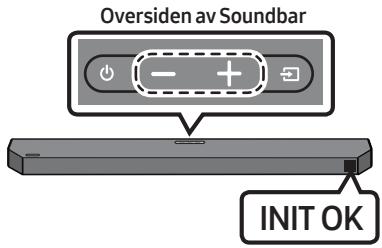

Slå på lydplanken, trykk deretter samtidig på - og + (Volum)-knappene på enheten i minst 5 sekunder. Skjermen viser INIT OK og alle innstillinger tilbakestilles til fabrikkstandard.

Subwooferen gir ingen lyd, hva skal jeg sjekke?

Kontroller at LED-indikatoren på baksiden av subwooferen er konstant blå. Hvis den blinker eller er rød, utfør en manuell tilkobling: hold inne ID SET-knappen på baksiden av subwooferen i 5 sekunder, deretter opp-knappen på fjernkontrollen i 5 sekunder.

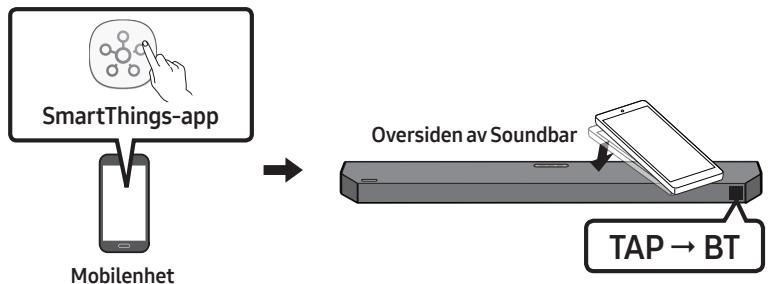

Hvordan bruker jeg Tap Sound-funksjonen?

Denne funksjonen er tilgjengelig på Samsung-mobilenheter med Android 8.1 eller nyere. Aktiver den i SmartThings-appen, og trykk deretter på lydplanken med telefonen for å strømme lyd.

Lydplanken slår seg av av seg selv, er det normalt?

Ja, Auto Power Down-funksjonen slår av lydplanken etter 18 minutter uten lydsignal i D.IN-, HDMI-, BT- eller USB-modus. For å slå den på igjen, trykk på strømknappen.

Kan jeg oppdatere programvaren til lydplanken?

Ja, last ned oppdateringsfilen fra Samsung-nettstedet, kopier den til en USB-pinne (FAT32-format, uten musikkfiler), koble den til USB-porten på lydplanken, og velg USB-kilden. Prosessen vises: UPGR ➔ B ➔ DONE ➔ BYE.

BRUKSANVISNING HW-Q600C SAMSUNG

4	FORSIKTIG FARE FORELEKTRISKSTØT IKKE ÅPNE.
3	Dette symbolet angir at det er høyspenning på innsiden. Det er farligå komme i kontakt med interne deler av dette produktet.
1	Dette symbolet angir at det følger med viktig dokumentasjon vedrørende bruk og vedlikehold i dette produktet.
	Klasse II-product: Dette symbolet indikerer at det ikke krever jording. Hvis dette symbolet ikke vises på et produit med strømledning, MÅ Produktet ha en pålitetig kontakt med jord (jording).
~	Vekelspenning: Dette symbolet indikerer at den nominelle spensationen som er merket med symbolet, er vekselspenning.
=	Likestrømsspenning: Dette symbolet indikerer at den nominelle spensationen som er merket med symbolet, er likestrømsspenning.
A i	Forsiktig, se i instruksjönene før bruk: Dette symbolet instruencer brukeren til Å se iBrukerhändboken forytterligere sikkerhetsrelatert informasjon.

ADVARSEL

• For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

FOR Å UNNGÅ ELEKTRISK STØT, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN. - Dette apparatet skal alltid tilsluttes til en stikkontakt med jordforbindelse. - For å bryte strømmen til apparatet må støpselet fjernes fra stikkontakten, av den grunn må alltid strømkontakten være klar til bruk. - Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet. - For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpselet helt ut av stikkontakten. Trekk støpselet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.
2. Under tordenvær må du trekke støpselet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.
3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felt. Trekk støpselet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk. Det kan oppstå kondens hvis enheten eller platen lagres i lave temperaturer. Hvis man transporterer enheten om vinteren, påventa omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.
5. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overopphet batteriene. FORSIKTIG: Det er fare for eksplosjon hvis batteriet byttes feil. Bytt det bare ut med samme eller tilsvarende type.

INNHOLD

01 Kontrollere komponentene 6 02 Produktoversikt 7

Frontpanel/toppanel på Soundbar 7 Nedre panel i Soundbar 8

03 Bruke fjernkontrollen 9

Sette inn batterier for å bruke fjernkontrollen (AAA-batterier x2) 9 Slik bruker du fjernkontrollen 9 Bruke de skjulte knappene (knapper med mer enn en funksjon) 13 Utgangsspesifikasjoner for de forskjellige lydeffektmodusene 13 Justere Soundbar-volumet med en TV-fjernkontroll 14

04 Koble til Soundbar 15

Koble til strøm 15 Koble Samsung Wireless Rear Kit til Soundbar 18

05 Koble til en TV 19

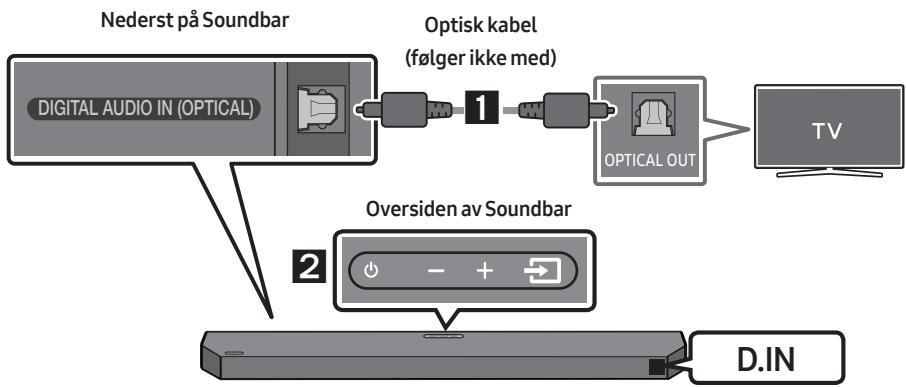

Metode 1. Koble til med HDMI 19 Metode 2. Koble til med en optisk kabel 21 Metode 3. Koble til via Bluetooth 23

06 Koble til en ekstern enhet 25

Koble til via Bluetooth 28 Bruke Tap Sound 32

09 Installere veggfestet 33

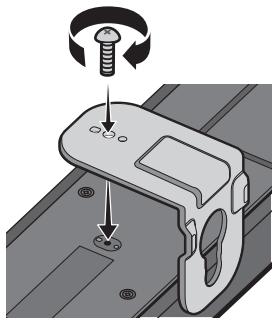

Forholdsregler ved installasjon 33 Veggmonteringskomponenter 33

10 Montering av soundbar foran TV 35 11 Programvare-oppdatering 36

12 Feilsøking 38 13 Lisens 40 14 Lisensmerknader om åpen kildekode 41 15 Viktig merknad om service 41 16 Spesifikasjoner og veiledning 42

Spesifikasjoner 42

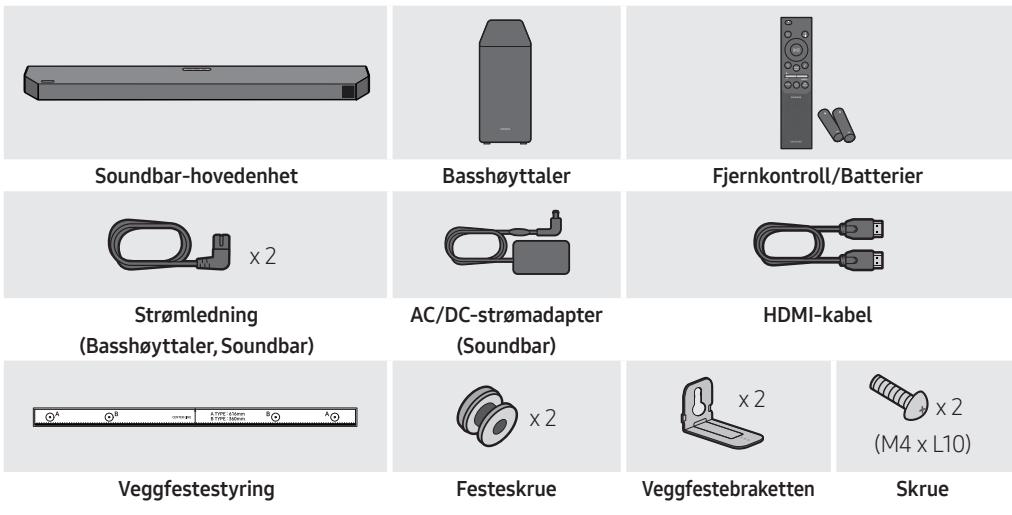

01 KONTROLLERER KOMPONENTENE

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av Soundbar-hovedenheten)
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.
• Hvis du vil ha mer informasjon om veggmonteringen, kan du se side 33.
• Design og spesifikasjoner kan endres uten forhåndsvarsel.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

02 PRODUKTOVERSIKT

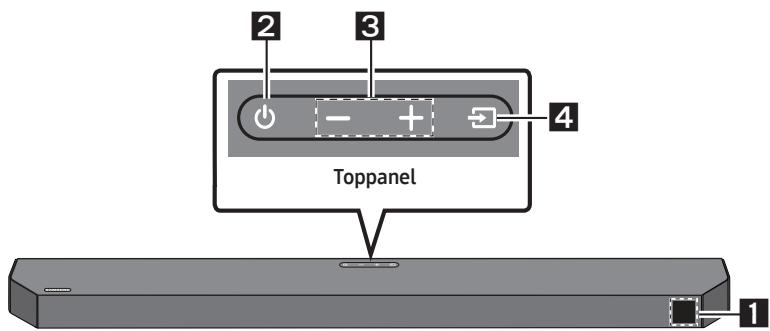

Frontpanel/toppanel på Soundbar

1	Display Viser status og gjeldende modus forprodukter.
2	(Strøm)-knapp Slår på og av strømmen. • Funksjonen Auto Power Down Enheten slås av automatisk i følgende situasjoner. - I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 18 minutter.
3	+(Volum)-knapp Justerer volumet. • Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
4	(Kilde)-knapp Velger ingangsmodus for kilde.
	Inngangmodus	Display
	Optiske	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatisch konvertering)
		D.IN → TV ARC (Automatisch konvertering)
	HDMI	HDMI
	BLUETOOTH-modus	BT
	USB-modus	USB
	Foralandøpå"BT PAIRING"-modus endrer du kilden til"BT"-modus, og deretter trykker du på og holderinne (Kilde)-knappen i mer enn 5 sekunder.

• ""-modus støttes når eARC-funksjonen i TV-innstillingen er på.
• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du hører lyder fra både TV-en og Soundbar, går du til Innst.-menyen for TV-lyden og endrer TV-høyttaleren til Ekstern høyttaler.

Nedre panel i Soundbar

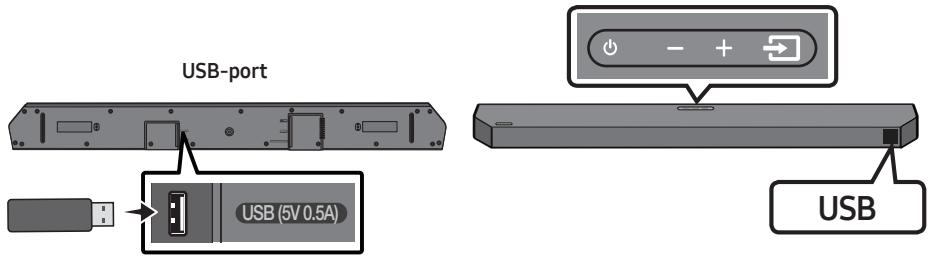

1	USB (5V 0.5A) Koble til en USB-stasjon her for Å spille av musikkfiler som er lagret på USB-stasjonen, gjennom Soundbar. (Se side 27.)
2	DC 24V (Strømforsyning inn) Koble til AC/DC-strømadapteren. (Se side 15.)
3	HDMI Inngang for digitale video- og lydsignaler samtidig med en HDMI-kabel. Koble til HDMI-utgangen på en ekstern,enhet. (Se side 25.)
4	HDMI TO TV (eARC/ARC) Koble til HDMI IN (eARC)-kontakten på en TV. (Se side 19.)
5	DIGITAL AUDIO IN (OPTICAL) Koble til den digitale (optiske) utgangen på en ekstern,enhet. (Se side 26.)

• Når du trekker strømkabelen for AC/DC-strømadapteren ut fra en stikkontakt, må du trekke i selve kontakten.
• Når du trekker strømkabelen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

03 BRUKE FJERNKONTROLLEN

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.

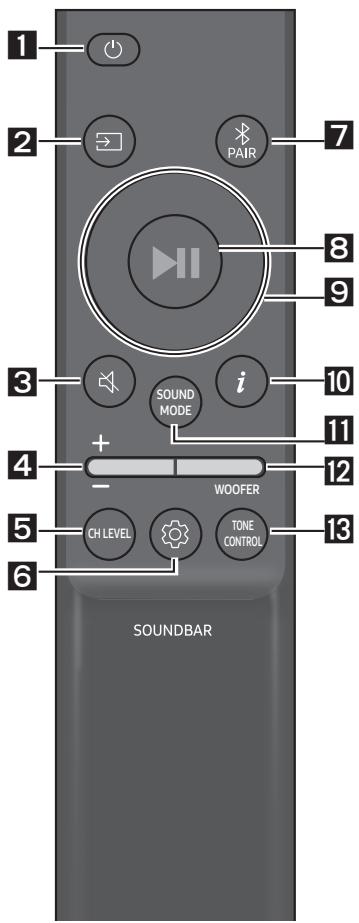

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for Å velge en kilde som er koblet til Soundbar.
3	Demp	Trykk på (Demp)-knappen for Å slå av lyden. Trykk på den en gang til for Å slå på lyden igjen.
4	Volum	Trykk knappen oppover eller nedover for Å justere volumet. • Kemp Trykk på knappen Volum for Å dempe lyden. Trykk på den igjen for Å slå på lyden.

5	CH LEVEL CH LEVEL	Ved Å trykke på knappen kan du justere volumet for hvverhøytalter. • Trykk på knappen for ø velge CENTER LEVEL eller TOP LEVEL og juster volumet mellom -6 og +6 ved ø bruke Opp/Ned-knappene. • Hvis høytalerne bak (selges分开) er koblet til, støttes innstillingen REAR LEVEL. For ø justere volumet til REAR LEVEL mellom -6 og +6 bruker du Opp/Ned-knappene.
6	Lydkontroll	Ved Å trykke på knappen kan du angi lydfunksjorden. De ønskete innstillingene kan justeres ved ø bruke Opp/Ned-knappene. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Denne modusen gjoer det enklere ø hare talt dialog i filmer og på TV. - NIGHT MODE ON/OFF Denne modusen er optimalisert for visning på kvelden med innstillingene justert til ø skru ned volumet, men ø holde dialogen tydelig. - SYNC Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og Soundbar, trykker du på knappen ø (Lydkontroll) og velger SYNC. Still deretter lydforsinkelsen til 0-300 millisekunder ved ø trykke på knappene Opp/Ned. (Ikke tilgengelig i "USB"-eller "BT"-modus.) - VIRTUAL ON/OFF Dolby Virtual-funksjorden kan slås ON/OFF. • Lydfunksjorden VOICE ENHANCE, NIGHT MODE og VIRTUAL kan slås ON/OFF ved ø bruke Opp/Ned-knappene. (VIRTUAL-funksjorden er økke tilgengelig i modusen "USB"eller "BT"). • Trykk på og holdinne knappen ø (Lydkontroll) i cirka 5 sekunder for ø justere lyden for hvvert frekvensbänd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned. (Sikre at lydmodusen er satt til "STANDARD").
7	PAIR Bluetooth PAIR	Bytt Soundbar til Bluetooth-paringsmodus. Trykk på ø PAIR-knappen og vent ø skjermen "BT PAIRING" for ø koble til en ny Bluetooth-enhet.
8	Avspilling/ Pause	Du kan øgsø spille av ellr pause musikk ved ø trykke på knappen.
9	Opp/Ned/ Venstre/ Høyre	Trykk på de angitte områdene forå velge Opp/Ned/Venstre/Høyre. Trykk på knappen Opp/Ned/Venstre/Høyre forå velge eller angi funksjonene. • Gjenta Hvis du vil bruke Gjenta-funksjonen i "USB"-modus, trykker du på knappen Opp. • Hoppe over musikk Trykk på knappen Høyre forå velge;neste musikkfil. Trykk på knappen Venstre forå velge forrige musikkfil. • ID SET Trykk og hold på Opp-knappen i 5 sekunder forå fullføre ID SET (når du kobler til en trådløs subwoofer eller trådløse høytalere bak).
10	i Informasjon	Trykk forå vise informasjon om aktiv funksjon erller tilgengelig kodek.
11	SOUND MODE SOUND MODE	Vedåtrykke på knappen kan du velge ønsket lydmodus. SURROUND SOUND→GAME PRO→ADAPTIVE SOUND→STANDARD - SURROUND SOUND Gir et bredere lydbilde enn standard. - GAME PRO Gir stereolyd som kan levendegjøre spillingen. - ADAPTIVE SOUND Analyserer innholdet i santid og gir automatisk det optimale lydbildet basert på egenskapene til innholdet. - STANDARD Spiller av original lyd. - DRC (Dynamic Range Control) Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slätt forå slå DRC (Dynamic Range Control) av ellr på. Når DRC er slätt på, er høye lyder reduset. (Lyden kan,vare forvrengt.) • Bluetooth Power Denne funksjonen slår automatisk på Soundbar;når det;kommer en tilkoblingsforesporssel fra en tidligere tlikoblet TV eller Bluetooth-enhet. Innstillingen er På som standard. - Trykk og hold SOUND MODE-knappen innatei mer enn 5 sekunder forå slå av Bluetooth Power-funksjonen.
12	WOOFER WOOFER- NIVÅ (BASS)	Trykk knappen oppover eller nedover for Å justere nivæt på basshøytaleren (bass) til -12 eller mellom -6 til +6. For Å sette basshøytaler (bass)-volumnivæt til 0 (standard), trykker du på knappen.
13	TONE CONTROL TONE CONTROL	Ved Å trykke på knappen kan du justere volumet for diskant- erller basslyden. · Trykk på knappen for Å velge TREBLE eller BASS og juster volumet mellom -6 og +6 ved Å bruke Opp/Ned-knappene. När bassnivæt endres, justeres øgså subwoofernivæt deretter.

Bruke de skjulte knappene (knapper med mer enn en funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen	Funksjon
WOOFER (Opp)	Fjernkontrollen til TV På/Av (Standby)	Side 14
Venstre	Automatisch tilkobling av TV av/på (BT klar)	Side 24
Opp	ID SET	Side 11
(Lydkontroll)	7-bånds EQ	Side 10
SOUND MODE	DRC ON/OFF (Standby)	Side 11
	Bluetooth Power	Side 11

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

Effekt		Inngang	Utgang
			Med bare subwoofer	Med subwoofer og trådløst bakre høyttalersett
SOUND MODE	SURROUND SOUND	2.0 kanaler	3.1.2 kanaler	5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler	5.1.2 kanaler
		Dolby Atmos®, DTS:X	3.1.2 kanaler	5.1.2 kanaler
	GAME PRO	2.0 kanaler	3.1.2 kanaler	5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler	5.1.2 kanaler
		Dolby Atmos®, DTS:X	3.1.2 kanaler	5.1.2 kanaler
	ADAPTIVE SOUND	2.0 kanaler	3.1.2 kanaler	5.1.2 kanaler
		5.1 kanaler	3.1.2 kanaler	5.1.2 kanaler
		Dolby Atmos®, DTS:X	3.1.2 kanaler	5.1.2 kanaler
	STANDARD	2.0 kanaler	2.1 kanaler	2.1 kanaler
		5.1 kanaler	3.1 kanaler	5.1 kanaler
		Dolby Atmos®, DTS:X	3.1.2 kanaler	5.1.2 kanaler

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.
• Når inngangskilden er Dolby Atmos®, DTS:X, gir basshøytalerens eneste oppsett 3.1.2-kanallyd, mens oppsettet av basshøytaleren og det trådløse bakhøyttalersettet gir 5.1.2-kanallyd.
• Høytalerne bak vil ikke gi lyd på 2-kanals utgang når STANDARD-modus brukes. Hvis du vil aktivere lyd for høytalerne bak, må du endre effektmodusen til SURROUND SOUND.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.
• Produsenter som støtter denne funksjonen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Slå av Soundbar.
• Trykk og hold nede WOOFER-knappen i fem sekunder.

Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: "OFF-TV REMOTE" (Standard-modus), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knapp på fjernkontrollen	Display	Status
5 Sec	(Standard-modus)OFF-TV REMOTE	Deaktiver TV-fjernkontrollen.
5 Sec	SAMSUNG-TV REMOTE	Aktiver en IR-fjernkontroll til enSamsung-TV.
5 Sec	ALL-TV REMOTE	Aktiver en IR-fjernkontroll til entredjeparts TV.

04 KOBLE TIL SOUNDBAR

Koble til strøm

Bruk strømkomponentene til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk.

Følg den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.
• Kontroller at Soundbar er slått på.

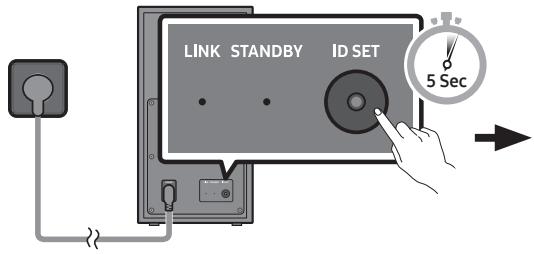

• Trykk på og hold inne ID SET på baksiden av basshøytaleren i minst 5 sekunder.
• Den røde indikatorlampen på baksiden av basshøytaleren slukkes, og den blå indikatorlampen blinker.

Bakside av basshøyttaler

Bakside av basshøyttaler

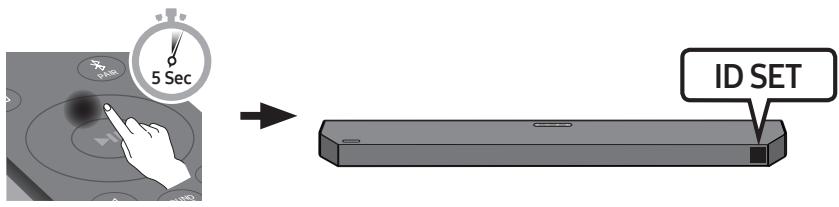

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.
2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner. Soundbar blir automatisk slått på når ID SET er fullført.

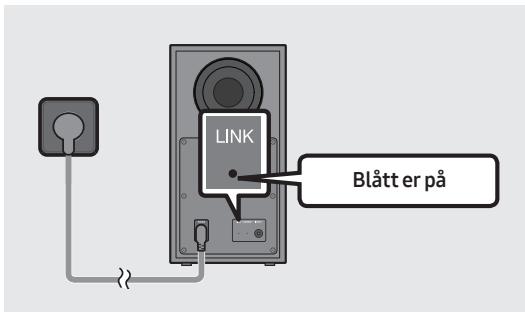

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

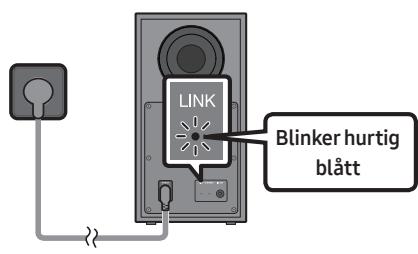

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.

LED-indikatorlamper på baksiden av basshøytaleren

LED	Status	Beskrivelse	Løsning
BLåLINK STANDBY ID SET	På	Tilkoblet (normal drift)	-
	Blinker	Gjenoppreter tilkoblingen	Kontroller at strømledningen er riktig koblet til Soundbar-enheten, eller vent i omtrent 5 minutes. Hvis blinkingen vedvarer, kan du prøve Å koble til basshøytaleren manuelt. Se side 16.
RødLINK STANDBY ID SET	På	Standby (med Soundbar-hovedenheten slätt av)	Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlich koblet til.
		Tilkoblingen mislyktes	Koble til igjen. Se instruktjonene for manuell tilkobling på side 16.
Rød og blåLINK STANDBY ID SET	Blinker	Teknisk feil	Se kontaktopplysninger til Samsung Service Center iBrukerhändboken.

MERKNADER

• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet fra hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORSIKTIG

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For optimal lytteopplevelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til den trådløse subwooferen og de trådløse høyttalerne bak (selges separat).

Koble Samsung Wireless Rear Kit til Soundbar

Utvid til ekte trådløs surroundlyd ved å koble Samsungs trådløse bakre høyttalersett (SWA-9200S, selges separat) til Soundbar.

Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett.

05 KOBLE TIL EN TV

Metode 1. Koble til med HDMI

Koble til TV-en som støtter HDMI ARC/eARC (Audio Return Channel/Enhanced

Audio Return Channel)

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar må du huske å koble til terminalene merket ARC eller eARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High-Speed HDMI Cable with Ethernet.
• Når du kobler til en TV som støtter eARC-funksjonen, vises "TV eARC" på skjermen og du hører lyden.
• Dolby Atmos®/DTS:X støttes i ARC/eARC-funksjonen.

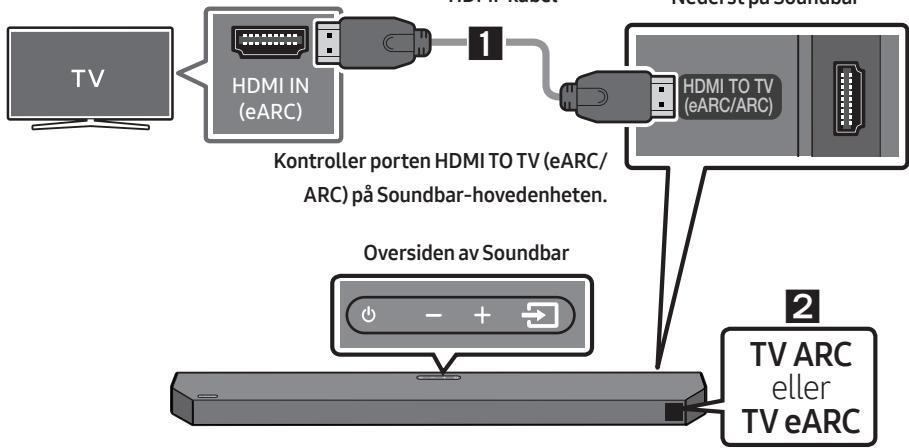

Kontroller (ARC) eller (eARC) ved HDMI IN-porten på TV-en. HDMI-kabel nederst på Soundbar.

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen som vist på bildet.
2. "TV ARC" eller "TV eARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.
3. "TV eARC" vises når eARC-funksjonen i TV-innstillingen er på.
4. For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV-brukerhåndboken hvis du vil ha mer informasjon om innstillingen. (F.eks. Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Ekspertinnstillinger → HDMI-eARC-modus (Auto))
5. Hvis TV-lyden ikke kan høres, trykker du på knappen (Kilde) på fjernkontrollen eller på oversiden av Soundbar for å gå til "D.IN"-modus. Skjermen viser "D.IN" og "TV ARC" eller "TV eARC" i tur og orden, og TV-lyden spilles av.
6. Hvis "TV ARC" eller "TV eARC" ikke vises på displayet på Soundbar-hovedenheten, kontroller at HDMI-kabelen er koblet til riktig port.
7. Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

• Når du kobler TV-en som støtter HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), til Soundbar med en HDMI-kabel, kan du overføre digitale video- og lyddata uten å koble til en separat optisk kabel.
• Det anbefales å bruke en kjernefri HDMI-kabel. Hvis du bruker en HDMI-kabel med kjerne, må du bruke en kabel med en diameter som er mindre enn 14 mm.
• Denne funksjonen er tilgjengelig hvis HDMI-kabelen støtter ARC eller eARC.
• ARC og eARC varierer i båndbredde. eARC som er en forbedret versjon av lydreturkanalen, har betydelig høyere båndbredde enn ARC. Høyere båndbredde øker data som kan sendes. Med eARC-kanalen kan du få lyden gjennom formater som Dolby Atmos® og DTS:X.
• Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

Metode 2. Koble til med en optisk kabel

Sjekkliste for tilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.

1. Koble DIGITAL AUDIO IN (OPTICAL)-kontakten på Soundbar til OPTICAL OUT-kontakten på TV-en med en digital optisk kabel (følger ikke med).
2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "D.IN"-modus.
3. TV-lyden sendes ut fra Soundbar.

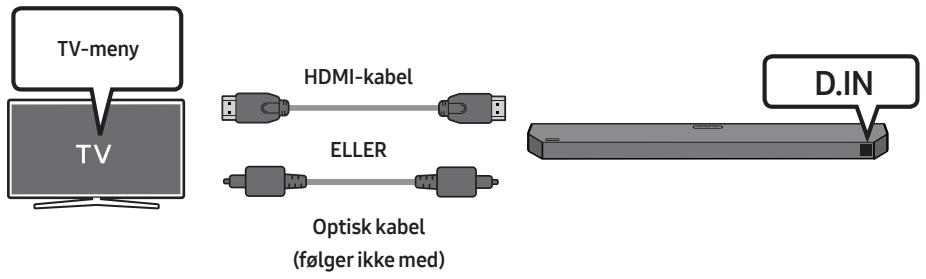

Bruk av Q-Symphony-funksjonen

For Q-Symphony, synkroniseres Soundbar med en Samsung-TV for å avgi lyd gjennom to enheter for optimal lydeffekt. Når Soundbar er koblet til, vises "TV+Soundbar" under "Lydutgang" på TV-en. Velg den tilsvarende.

• TV-menyeksempel: TV + [AV] Soundbar serienavn (HDMI)

MERKNADER

Den kan fungere i samsvar med kodeken som støttes av TV-en. - Denne funksjonen støttes kun når HDMI-kabelen eller den optiske kabelen (følger ikke med) er tilkoblet. - Meldingen som vises, avhenger av TV-modellen. - Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.

Metode 3. Koble til via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

1. Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter "BT".

"BT" endres automatisk til "BT PAIRING" etter noen få sekunder eller endres til "BT READY" hvis det finnes en lagret tilkobling.

b. Når "BT READY" vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)
2. Velg "Soundbar Q6C-Series (Bluetooth)" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

• Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.
• Nå kan du høre TV-lyden fra Soundbar.
• Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "Soundbar Q6C-Series(Bluetooth)") vises i listen, fjerner du den. Gjenta deretter trinn 1 til 3.

Koble Soundbar fra TV-en

Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY: I denne modusen kan du koble til en TV eller mobilenhet som var tilkoblet før, på nytt.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på PAIR-knappen på fjernkontrollen, eller trykk på og hold inne knappen (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m. Soundbar slås automatisk av etter 18 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:
• Hvis det er et sterkt elektrisk felt rundt Soundbar.
• Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
• Hvis Bluetooth-enheten er slått av, er plassert eller fungerer.
• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

06 KOBLE TIL EN EKSTERN ENHET

• HDMI Pass-Through er at Soundbar spiller av lyden fra kilden gjennom sine egne høyttalere og sender det uendrede videosignalet til en TV via en ekstra HDMI-kabel.

Spesifikasjon for støttede UHD-signaler (3840 x 2160p)

Bildehastiget (bps)	Fargedybde	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bit	O	O	O	O
	10 bit	-	-	O	O
	12 bit	-	-	O	O
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• Støttet spesifikasjon kan variere avhengig av den tilkoblede eksterne enheten eller driftsbetingelsene.

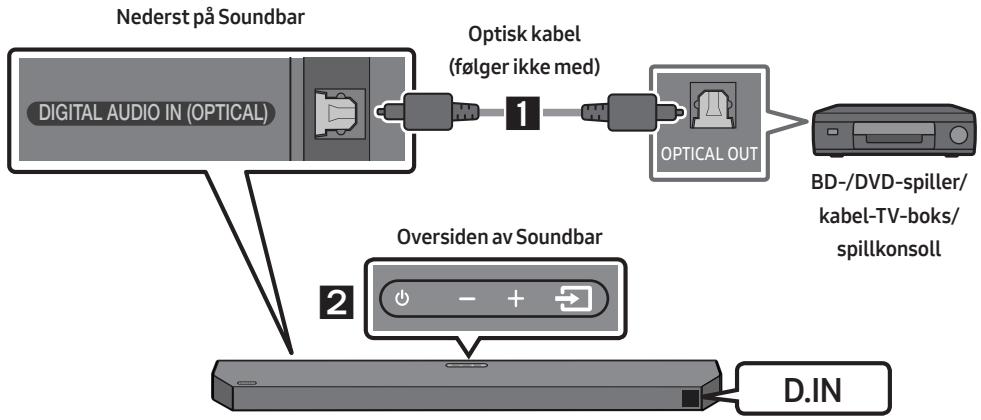

Metode 2. Koble til med en optisk kabel

1. Koble til DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL OUT-porten på den eksterne enheten med den optiske kabelen (følger ikke med), som vist på figuren.
2. Velg "D.IN"-modus ved å trykke på knappen (Kilde) på toppanelet eller på fjernkontrollen.
3. Den eksterne enhetens lyd sendes ut fra Soundbar.

07 KOBLE TIL EN USB-STASJON

Du kan spille av musikkfiler som ligger på USB-stasjonen gjennom Soundbar.

1. Koble USB-stasjonen til USB-porten nederst på produktet.
2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter "USB".
3. "USB" vises på displayet.
4. Spill av musikkfiler fra USB-stasjonen gjennom Soundbar.
5. Soundbar slås automatisk av (Auto Power Down) hvis det ikke er noe lydsignal fra USB-stasjonen eller ingen USB-stasjonstilkobling i mer enn 18 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3	MPEG1 Layer2	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG1 Layer3	32kHz ~ 48kHz	32 ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8 ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8 ~ 160kbps
*.wma	WMA7/8/9 (Kun lyd)	32kHz ~ 48kHz	32 ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45 ~ 500kbps
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4, kun lyd)	32kHz ~ 48kHz	32 ~ 320kbps
*.mp4
*.wav	LPCM	32kHz ~ 192kHz	1024 ~ 9216kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps

• Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-stasjonen, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.
• Støttet USB-filsystem: FAT16, FAT32, NTFS

08 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

• Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.
• Tilkoblingen er begrenset til én TV eller to Bluetooth-enheter samtidig.

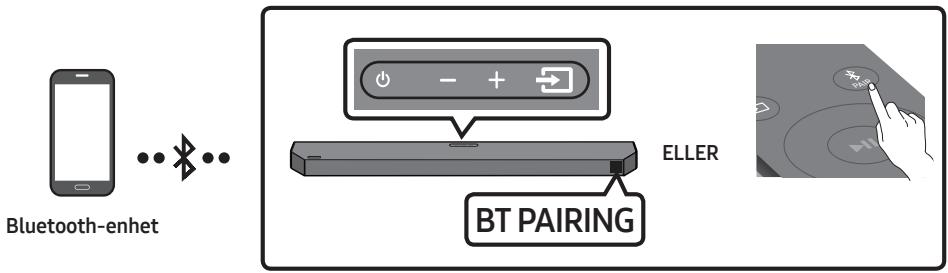

Den første tilkoblingen

• Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.
• Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter "BT".

"BT" endres automatisk til "BT PAIRING" etter noen få sekunder, eller endres til "BT READY" hvis det finnes en lagret tilkobling.

b. Når "BT READY" vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg "[AV]Samsung Soundbar Q6C-Series" fra listen.
2. Når Soundbar er koblet til mobilenheten, vises [mobilenhetens navn] → "BT" i frontdisplayet.
3. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.
4. Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hvis det ikke er mulig å koble til enheten

• Hvis du har en eksisterende Soundbar (f.eks. "[AV]Samsung Soundbar Q6C-Series") på listen over høyttalere på mobilenheten, sletter du den. Gjenta da trinn 1 og 2.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY: I denne modusen kan du koble til en TV eller mobilenhet som var tilkoblet før, på nytt.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på PAIR-knappen på fjernkontrollen, eller trykk på og hold inne knappen (Kilde) øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om å angi en PIN-kode når du kobler til en Bluetooth-enhet, angi <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m. Soundbar slås automatisk av etter 18 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:
• Hvis det er et sterkt elektrisk felt rundt Soundbar.
• Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
• Hvis Bluetooth-enheten er slått av, på avstand eller ikke fungerer.
• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv. Soundbar støtter SBC-data (44,1kHz, 48kHz).
• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfri-funksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger “[AV]Samsung Soundbar Q6C-Series” fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til “BT”-modus.
• Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar. - Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig. - Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten.

Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.
• En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold:

- I hjørner eller nær hindringer som vegger eller skillevegger, der elektriske endringer kan forekomme. - Når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, for eksempel medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter. - Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

• Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes. Den trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Bluetooth Power Pa (SOUND MODE)

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

1. Trykk og hold knappen SOUND MODE inne i mer enn 5 sekunder på fjernkontrollen med Soundbar slått på.
2. "ON-BLUETOOTH POWER" vises på Soundbar-displayet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

Soundbar vil bli frakoblet. - Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på knappen (Kilde) på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke BT.

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 28)
2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.
3. Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.
4. I versjoner for AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

MERKNADER

• Enheten kan byttes av varsel eller alarm på enkelte enheter.
• Det kan hende at noen enheter ikke støtter Bluetooth-flertilkobling.
• "BTPAIRING"-modusen stopper når ingen enhet pares innen tre minutter.
• Det tar rundt sju sekunder å bytte enheter i enkelte apper.
• Hvis du prøver å koble til en tredje Bluetooth-enhet, blir A- eller B-enheten koblet fra. (Enheten som ikke spiller av for øyeblikket, blir koblet fra.)
• Bare én Samsung-TV eller to Bluetooth-enheter kan være koblet til samtidig. Soundbar blir koblet fra Bluetooth-enheter når den får en tilkoblingsforespørsel fra en Samsung-TV.

Bruke Tap Sound

Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.
2. For detaljer om hvordan du slår på funksjonen, se "Aktiver Tap Sound-funksjonen" nedenfor.
3. Trykk på Soundbar med mobilenheten. Velg "Start nå" i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

1. Spill av lyd fra mobilenheten via Soundbar.
2. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår når enheten berører Soundbar.
3. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
4. Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.
5. For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen.

Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Aktiver Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (→) i SmartThings-appskjermen vist på mobilenheten.
3. Still "Tap View, Tap Sound" til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar.

MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

09 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.
• Ikke installer på et sted med høy temperatur eller fuktighet.
• Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke, må veggen forsterkes, eller du må velge et annet sted for installasjonen.
• Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, ståplate, tre osv.). Fest om mulig monteringsskruene i veggstolper.
• Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på.
• Diameter: M5. Lengde: 35 mm eller lengre anbefales.

Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen. Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.

Veggmonteringskomponenter

Festeskrue Skrue

Veggfestebrakett

1. Plasser veggfestet mot veggoverflaten.

Veggfestet må ligge vannrett. - Hvis TV-en er montert på veggen, skal Soundbar installeres minst 5 cm under TV-en.

1. Juster midtlinjen på veggmonteringsmalen i samsvar med midten av TV-apparatet (hvis du monterer Soundbar under TV-apparatet), og fest deretter veggfestet på veggen med teip.
2. Hvis enheten ikke skal monteres under en TV, plasserer du midtlinjen midt på monteringsområdet.

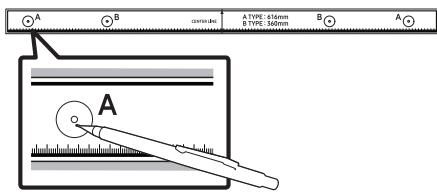

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort veggfestemalen.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.
2. Hvis merkene ikke samsvarer med plasseringen av stenderne, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.
3. Skyv en skrue (følger med) gjennom hver festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 veggfestebrakettene riktig vei på undersiden av Soundbar med de 2 skruene.

Under monteringen må du kontrollere at opphengsdelen av veggfestene er plassert på baksiden av Soundbar.

Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet.

Plasser Soundbar minst 3 cm fra forsiden av TV-en for å få best mulig lydkvalitet.

MERKNADER

• Sørg for at Soundbar er plassert på et flatt og fast underlag.
• Utilstrekkelig avstand fra TV-en kan føre til akustiske problemer.

11 PROGRAMVARE-OPPDATERING

Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden.

Hvis en oppdatering er tilgjengelig, kan du oppdatere fastvaren ved å koble en USB-stasjon med fastvareoppdateringen til USB-porten på Soundbar.

USB-oppdatering

Når oppdateringen er fullført, beholdes alle de tilpassede brukerinnstillingene.

1. Koble en USB-stasjon til USB-porten på datamaskinen. Viktig: Pass på at det ikke er noen musikkfiler på USB-stasjonen. Dette kan føre til at fastvareoppdateringen mislykkes.
2. Gå til (www.samsung.com) → søk etter modellnavnet fra menyalternativet for kundesenteret.
3. Mer informasjon om oppdatering finnes i oppgraderingsveiledningen.
4. Last ned oppgraderingsfilen (USB-type).
5. Pakk ut den nedlastede oppgraderingsfilen, og kopier *.bin-filen til rotkatalogen på USB-stasjonen.
6. Slå av Soundbar, og koble USB-stasjonen med fastvareoppdateringen til USB-porten på Soundbar.
7. Slå på Soundbar og trykk på knappen (Kilde) for å velge USB-kilde. "UPGR" vises. Dette kan ta opptil 3 minutter.

• Prosessen med fastvareoppdateringen vises UPGR → B → DONE → BYE i rekkefølge. B eller H kan vises i henhold til fastvaren som er oppdatert.

MERKNADER

Soundbar startes på nytt automatisk når oppdateringen er fullført. - Dette produktet har en DUAL BOOT-funksjon. Hvis fastvaren ikke oppdateres, kan du oppdatere fastvaren på nytt. - Under oppdateringen må du ikke slå av eller fjerne USB-en. - Hvis oppdateringen ikke går videre, kan du koble til Soundbar-strømledningen. Når den nyeste versjonen er installert, utføres det ingen oppdatering. - Det kan hende at oppdateringen avhenger av USB-typen. - Hvis tilkoblingen til subwooferen ikke opprettes på nytt automatisk etter oppdateringen, kan du se side 16. - Hvis programvareoppdateringen mislykkes, må du sjekke om USB-stasjonen er ødelagt. Mac OS-brukere bør bruke MS-DOS (FAT) som USB-format.

Tilbakestill

Når Soundbar er på, trykker du på - + (Volum)-knappene på enheten samtidig i minst fem sekunder. "INIT OK" vises på skjermen, og Soundbar er tilbakestilt.

FORSIKTIG

• Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette når tilbakestilling er nødvendig.

12 FEILSØKING

→ Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

Soundbar fungerer ikke som den skal.

→ Når du har fjernet strømledningen, sett den inn igjen. Koble fra strømledningen, koble den tilbake i den eksterne enheten og prøv igjen. → Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 7.)

→ Pek fjernkontrollen rett mot Soundbar. Bytt ut batteriene med nye.

Soundbar spiller ikke av noe lyd.

→ Volumet på Soundbar er for lavt eller dempet. Juster volumet. → Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem (⌂) → Meny → Innst. (⚙) → Alle innstillinger (⚙) → Lyd → Lydutgang → Velg Soundbar) → Kabelforbindelsen til Soundbar er muligens løs. Fjern kabelen og koble til igjen. → Fjern strømledningen, koble til igjen og slå på strømmen. → Initialiser produktet og prøv igjen. (Se side 37.)

Subwooferen spiller ikke av noe lyd.

→ Kontroller om LED-indikatoren på baksiden av basshøyttaleren er på og lyser blått. Koble til Soundbar og basshøyttaleren på nytt hvis indikatoren blinker blått eller blir rød. (Se side 16.) → Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enheter til et område unna hindringer. → Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter. → Fjern og koble til strømpluggen på nytt.

Hvis det er noen gjenstander mellom Soundbar og subwooferhøyttaleren, kan dette føre til et problem. Endre plasseringen til disse til et sted uten en slik gjenstand. → Lyden kan hakke eller være forsinket når subwooferen er langt unna Soundbar. Plasser den nær Soundbar. → Lyden kan hakke eller være forsinket når Soundbar er i nærheten av et instrument eller en elektrisk enhet som kan føre til radioforstyrrelser. Plasser Soundbar langt unna slike enheter som kan føre til radioforstyrrelser (f.eks. trådløs ruter). Endre statusen til TV-nettverksforbindelsen fra trådløst til kabelbasert.

Basshøyttalervolumet er for lavt.

→ Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 12.) → Bring basshøyttaleren nærmere deg.

Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller AUTO. (Samsung-TV: Hjem (®) → Meny → Innst. (®) → Alle innstillinger (®) → Lyd → Ekspertinnstillinger → Lydformat for digital utgang)

→ Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nær Soundbar, f.eks. mikrobølgeovn, trådløse rutere og lignende. → Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar. → Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.

Bluetooth-flertilkobling fungerer ikke.

→ Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-flertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen. → Kontroller om innstillingen for Bluetooth-flertilkobling er slått på. (Se avsnittet "Soundbar kobles ikke til via Bluetooth.") Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen. → Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet "Lyden blir borte når den er koblet til via Bluetooth."

Soundbar slås på/av automatisk sammen med TV-en.

→ Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

13 LISENS

Dolby ATMOS

• Figurer og illustrasjoner i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet. Du kan bli belastet med et administrasjonsgebyr hvis

• Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

16 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn	HW-Q610C
USB	5V/0,5A
Vekt	3,8 kg
Dimensjoner (B x H x D)	1030,0 x 57,0 x 105,0 mm
Driftstemperaturområde	+5°C til +35°C
Fuktighetsområde drift	10 % til 75 %
FORSTERKER Nominell utgangseffekt	200W (30W x 6 + 10W x 2)
Avspillingsformater som støttes	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Basshøytalerens navn	PS-WC67B
Vekt	5,5 kg
Dimensjoner (B x H x D)	184,0 x 343,0 x 295,0 mm
FORSTERKER Nominell utgangseffekt	160W
Totalt strømforbruk i hvilemodus (W)	2,0W
Bluetooth Metode for deaktivering av port	Trykk og hold SOUND MODE-knappeninne i mer enn 5 sekunder for Å slå av Bluetooth Power-funksjonen.

MERKNADER

Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel. Vekt og dimensjoner er omtrentlige.

• Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.
• UTGANGSEFFEKT, TRÅDLØS ENHET

RF maks. sendereffekt

100 mW ved 2,4 GHz - 2,4835 GHz

25 mW ved 5,725 GHz - 5,825 GHz

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EU-direktiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet.

For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

(Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvordan og hvor artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

Miljøvennlig utforming av eksterne strømkilder:

www.samsung.com/global/ecodesign_subproduct

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT

VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

Den faste tilkoblingen

1. Trykk på knappen PAIR på fjernbetjeningen for å skifte til tilstanden "BT PAIRING".

Den faste tilkoblingen
