Typ produktu	Soundbar
Značka	Samsung
Model	HW-Q600C / HW-Q610GC
Rozmery (D x V x H)	1030,0 x 57,0 x 105,0 mm
Hmotnosť	3,8 kg (Soundbar), 5,5 kg (subwoofer)
Napájanie	Sieťový adaptér (24 V, 5,5 A)
Spotreba v pohotovostnom režime	2,0 W
Nominálny výstupný výkon (Soundbar)	200 W (30 W × 6 + 10 W × 2)
Nominálny výstupný výkon (subwoofer)	160 W
Podporované audio formáty	Dolby 5.1, Dolby Digital Plus, Dolby TRUE HD, Dolby Atmos, DTS:X, DTS-HD MA, LPCM 8 kanálov
Konektivita	HDMI (eARC/ARC), optický, Bluetooth, USB (5V/0,5A)
Zvukové režimy	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, STANDARD
Špeciálne funkcie	Q-Symphony, Tap Sound, Voice Enhance, Night Mode, Audio Sync
Aktualizácia softvéru	Cez USB (súbor .bin)
Prevádzková teplota	+5°C až +35°C
Prevádzková vlhkosť	10 % až 75 %
Bezdrôtový subwoofer	Model PS-WC67B, automatické pripojenie
Sada zadných reproduktorov (voliteľné)	SWA-9200S (predáva sa samostatne)
Údržba	Čistite mäkkou suchou handričkou; vyhýbajte sa vode a rozpúšťadlám
Bezpečnosť	Neotvárajte kryt; odpojte počas búrky; zabezpečte správne vetranie
Opraviteľnosť	Žiadne diely opraviteľné užívateľom; kontaktujte kvalifikovaný servis

Často kladené otázky - HW-Q600C SAMSUNG

Ako pripojiť soundbar k televízoru?

Použite HDMI kábel (podpora eARC/ARC) alebo optický kábel. Pre Bluetooth stlačte tlačidlo PAIR na diaľkovom ovládači a v nastaveniach Bluetooth televízora vyberte Soundbar Q6C-Series.

Soundbar sa nezapína, čo robiť?

Skontrolujte, či je napájací kábel správne zapojený do soundbaru aj do zásuvky. Ak problém pretrváva, odpojte a znova pripojte napájanie.

Ako nastaviť hlasitosť subwoofera?

Použite tlačidlo WOOFER na diaľkovom ovládači na nastavenie úrovne od -12 do +6. Predvolene je na 0.

Čo robiť, ak je zvuk oneskorený voči obrazu?

Stlačte tlačidlo Zvukové príkazy na výber SYNC, potom pomocou tlačidiel Hore/Dole nastavte oneskorenie zvuku od 0 do 300 milisekúnd. Toto nastavenie nie je dostupné v režime USB alebo BT.

Môžem pripojiť USB disk?

Áno, pripojte USB disk do USB portu (5V/0,5A) umiestneného pod soundbarom, potom vyberte zdroj USB. Soundbar prehráva súbory MP3, WMA, OGG, AAC, WAV, FLAC, AIFF.

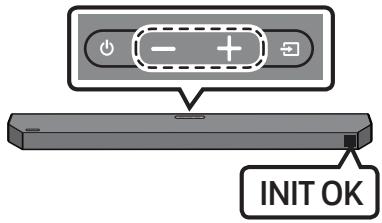

Ako resetovať soundbar?

Zapnite soundbar, potom súčasne stlačte tlačidlá - a + (Hlasitosť) na tele zariadenia na najmenej 5 sekúnd. Na displeji sa zobrazí INIT OK a všetky nastavenia sa vrátia na výrobné hodnoty.

Subwoofer nevydáva žiadny zvuk, čo skontrolovať?

Uistite sa, že LED indikátor na zadnej strane subwoofera je trvalo modrý. Ak bliká alebo je červený, vykonajte manuálne pripojenie: podržte tlačidlo ID SET na zadnej strane subwoofera po dobu 5 sekúnd, potom tlačidlo Hore na diaľkovom ovládači po dobu 5 sekúnd.

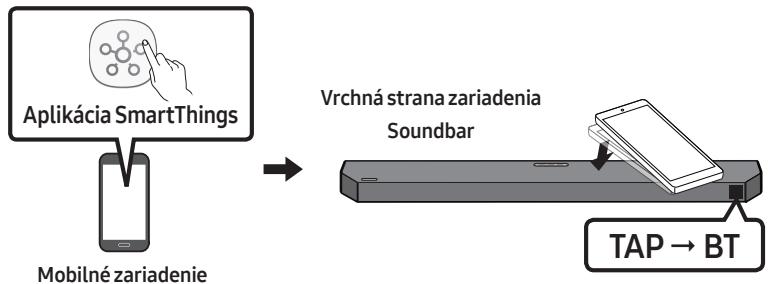

Ako používať funkciu Tap Sound?

Táto funkcia je dostupná na mobilných zariadeniach Samsung s Androidom 8.1 alebo vyšším. Aktivujte ju v aplikácii SmartThings, potom jednoducho poklepte na soundbar svojím telefónom a spustí sa prehrávanie zvuku.

Soundbar sa sám vypína, je to normálne?

Áno, funkcia Auto Power Down vypne soundbar po 18 minútach bez zvukového signálu v režime D.IN, HDMI, BT alebo USB. Na opätovné zapnutie stlačte tlačidlo napájania.

Môžem aktualizovať softvér soundbaru?

Áno, stiahnite si súbor aktualizácie z webovej stránky Samsung, skopírujte ho na USB kľúč (formát FAT32, bez hudobných súborov), pripojte ho do USB portu soundbaru a potom vyberte zdroj USB. Proces sa zobrazí: UPGR ➔ B ➔ DONE ➔ BYE.

NÁVOD NA OBSLUHU HW-Q600C SAMSUNG

Zo subwoofera nevychádza žiadny zvuk.

Hlasitosť subwoofera je príliš nízka.

Ak nie je televízor pripojený cez HDMI TO TV (eARC/ARC).

Správna likvidácia výrobku

(Elektrický & elektronický odpad)

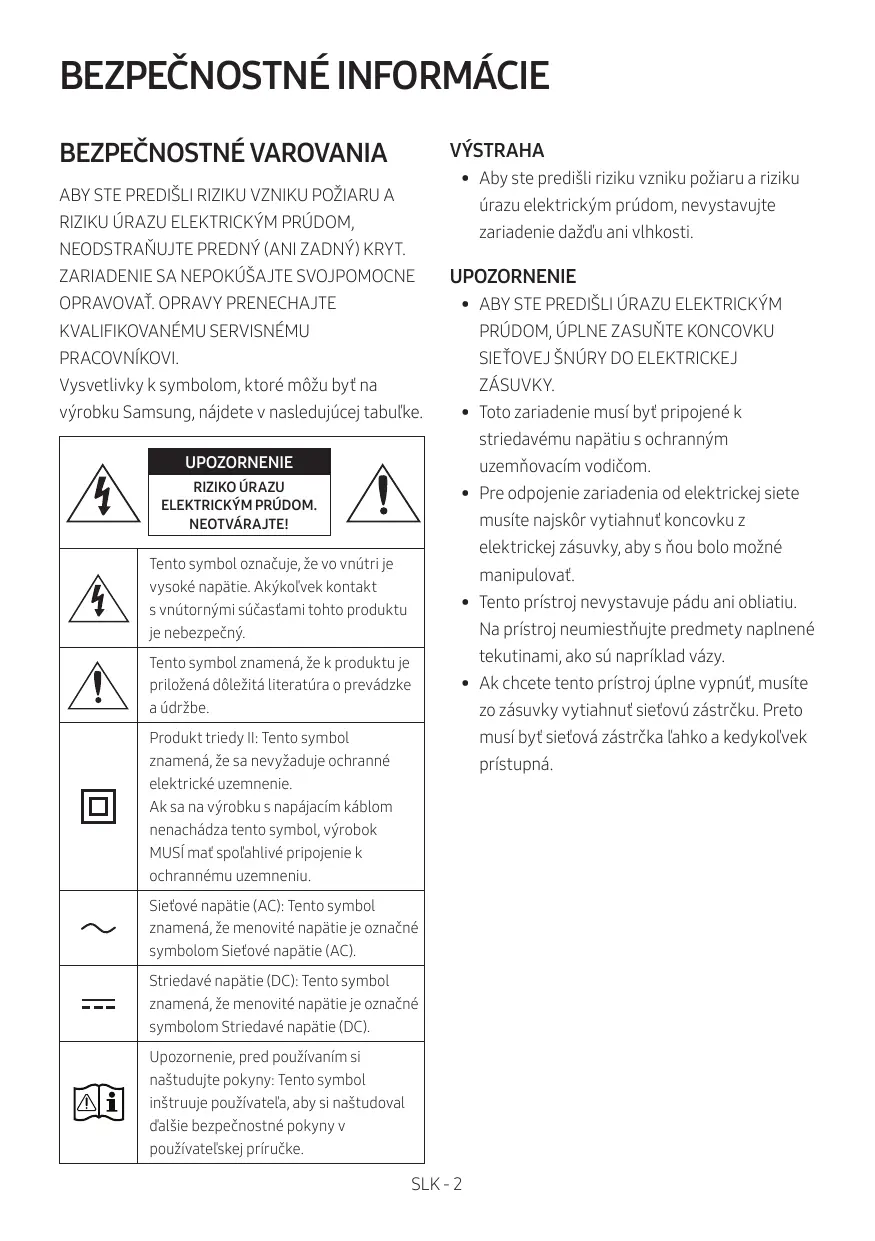

Vysvetlivky k symbolom, ktoré môžu byť na výrobku Samsung, nájdete v nasledujúcej tabuľke.

UPOZORNENIE RIZIKO URAZU ELEKTRICKYM PRUDOM. NEOTVÁRAJTE!

Tento symbol označuje,Že vo vnútri je vysokte napătie. Akýkolvek kontakt s vnúturnymi sučastami tohto produktu je nebezpečné.

Tento symbol znamné,Že k produktu je prilozěné dôležitá literatúra o prevádžke a údržbe.

Produkt triedy II: Tento symbol znamné,Že sa nevyžaduje ochranné elektrické uzemnenie. Ak sa na vyrobku s napájacím káblom nenacházza tento symbol,vyrobok MUSÍ mat'spo'ahlivé pripojenie k ochrannému uzemneniu.

Sietové napătie (AC): Tento symbol znamné,Že menovité napătie je označné symbolom Sietové napătie (AC).

Sriedavé napătie (DC): Tento symbol znamné,Že menovité napătie je označné symbolom Sriedavé napătie (DC).

Upozernenie, pred používaním si našudujte pokyny: Tento symbol inštruuje používatela, aby si naštuval dalšie bezpečnostné pokyny v pužívatě'skej príručke.

VÝSTRAHA

• Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie dažďu ani vlhkosti.

UPOZORNENIE

• ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM PRÚDOM, ÚPLNE ZASUŇTE KONCOVKU SIEŤOVEJ ŠNÚRY DO ELEKTRICKEJ ZÁSUVKY.
• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.
• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.
• Tento prístroj nevystavujte pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.
• Ak chcete tento prístroj úplne vypnúť, musíte zo zásuvky vytiahnuť sieťovú zástrčku. Preto musí byť sieťová zástrčka ľahko a kedykoľvek prístupná.

1. Uistite sa, že prívod striedavého prúdu vo vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identifikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodný základný nábytok, s dostatočným priestorom pre ventiláciu 7-10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnúť, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.
2. Počas búrky odpojte zástrčku od zásuvky. Vrcholové napätie by kvôli bleskom mohlo poškodiť zariadenie.
3. Jednotku nevystavujte priamemu slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobiť prehriatie a poruchu zariadenia.
4. Produkt chráňte pred vlhkosťou (napr. pásy), nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produktu šilné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnúť kondenzácia. Pri prenose jednotky z zimy počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.
5. Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte.

UPOZORNENIE: V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

OBSAH

Vloženie batérií pred použitím diaľkového ovládania (2 batérie AAA) 9 Spôsob používania diaľkového ovládania 9 Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) 13 Špecifikácie výstupu pre rôzne režimy zvukových efektov 13 Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania televízora 14

04 Pripojenie zariadenia Soundbar 15

Pripojenie elektrického napájania 15 Pripojenie súpravy bezdrôtových zadných reproduktorov Samsung k zariadeniu Soundbar 18

06 Pripojenie externého zariadenia 25

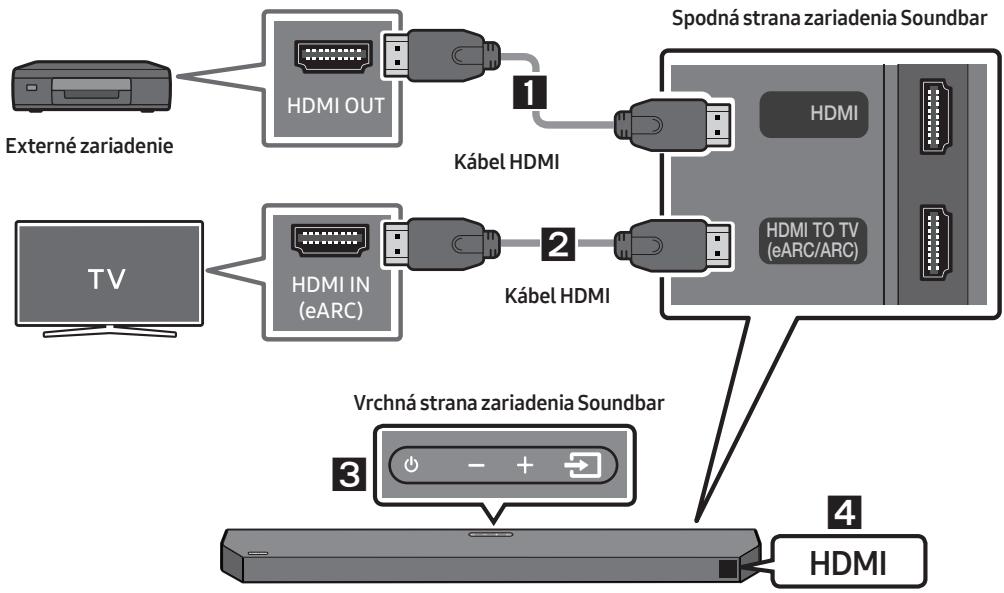

Spôsob 1. Pripojenie pomocou kábla HDMI (umožňuje dekódovanie a prehrávanie obsahu s technológiou Dolby Atmos®/DTS:X) 25 Spôsob 2. Pripojenie pomocou optického kábla 26

07 Pripojenie jednotky USB 27 08 Pripojenie mobilného zariadenia 28

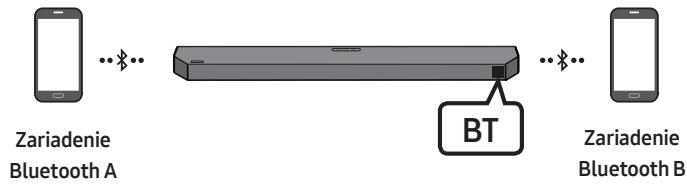

Pripojenie pomocou rozhrania Bluetooth 28 Používanie funkcie Tap Sound 32

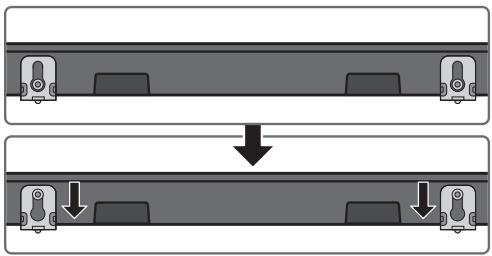

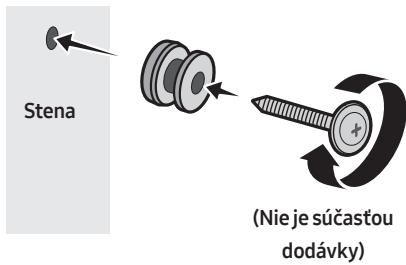

09 Inštalácia nástenného držiaka 33

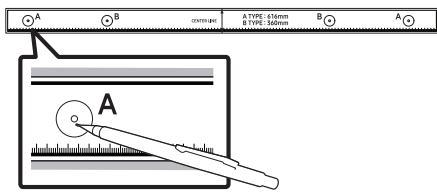

Upozornenia k inštalácii 33 Súčiastky na montáž na stenu 33

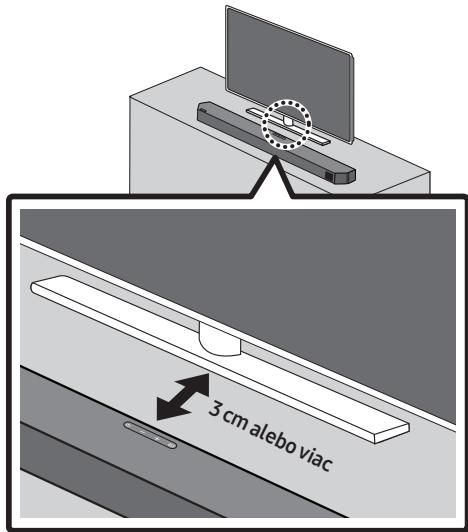

10 Inštalácia zariadenia soundbar pred televízorom 35 11 Aktualizácia softvéru 36

Aktualizácia prostredníctvom jednotky USB 36 Resetovanie 37

12 Riešenie problémov 38 13 Licencie 40 14 Poznámka k licencii s otvoreným zdrojovým kódom 41 15 Dôležitá poznámka ohľadom servisu 41 16 Špecifikácie a príručka 42

Technické údaje 42

01 KONTROLA SÚČIASTOK

Hlavná jednotka zariadenia Soundbar

Subwoofer

Dialkové ovládanie/Batérie

Inštalačná pomôcka na montáž na stenu

Skrutka držiaka

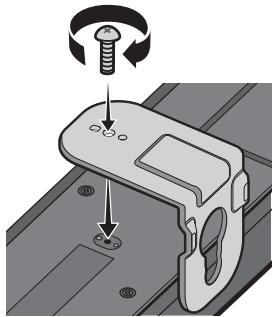

Konzoly nástenného držiaka

Skrutka

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Spodná časť Hlavnej jednotky zariadenia Soundbar)
• Ak si želáte zakúpiť doplnkové súčiastky alebo voliteľné káble, obráťte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.
• Podrobné informácie o montáži na stenu nájdete na strane 33.
• Dizajn a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Vzhľad príslušenstva sa môže mierne odlišovať od vyššie uvedených obrázkov.

02 OPIS PRODUKTU

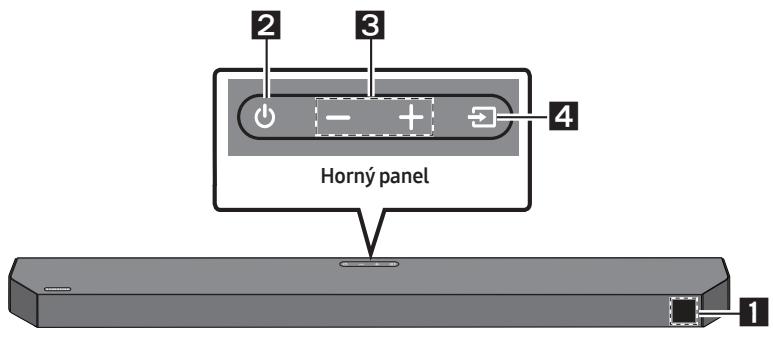

Predný panel/horný panel zariadenia Soundbar

1	Displej Zobrazije stav a aktuálny režim produktu.
2	Tlačidlo (Napájanie) Slúži na zapnutie a vypnutie napájania. • Funkcia Auto Power Down Jednotka sa automatický vypne v tychto situáciácch. - Režim D.IN / HDMI / BT / USB: Ak počas 18 minút nie je prítomné zvukový signál.
3	Tlačidlo + (Hlasitost) Slúži na nastavenie hlasitosti. • Pri nastavovaní sa úroveř hlasitosti zobrazí na prednom disgleji zariadenia Soundbar.
4	Tlačidlo (Zdroj) Slúži na výber vystupného režimu zdroja.
	Vstupné režim	Displej
	Optickému	D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (automatická konverzia)
		D.IN → TV ARC (automatická konverzia)
	HDMI	HDMI
	Režim BLUETOOTH	BT
	Režim USB	USB

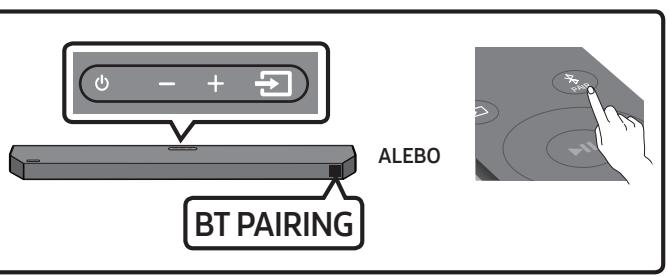

	• Ak chcete zapnú't režim „BT PAIRING“, prepnite zdroj na režim „BT“ a potom stlačte a podržte tlacidlo (Zdroj) na viac akо 5 sekünd.

1	USB (5V 0.5A) Sem pripojte jegnotku USB, aby ste mohli prehrávat hudobné súbory umiestnéné na jegnotke USB pripojenej prostrednICTvom zariadenia Soundbar. (Pozrite si stranu 27.)
2	DC 24V (Prívod napájania) Slúži na pripojenie sietového adaptéra. (Pozrite si stranu 15.)
3	HDMI Slúži na sučasný vstup digitálnych obrazovych a zvukovych signálov pomocou kábla HDMI. Slúži na pripojenie k vystupu HDMI externého zariadenia. (Pozrite si stranu 25.)
4	HDMI TO TV (eARC/ARC) Slúži na pripojenie ku konektoru HDMI IN (eARC) na televízore. (Pozrite si stranu 19.)

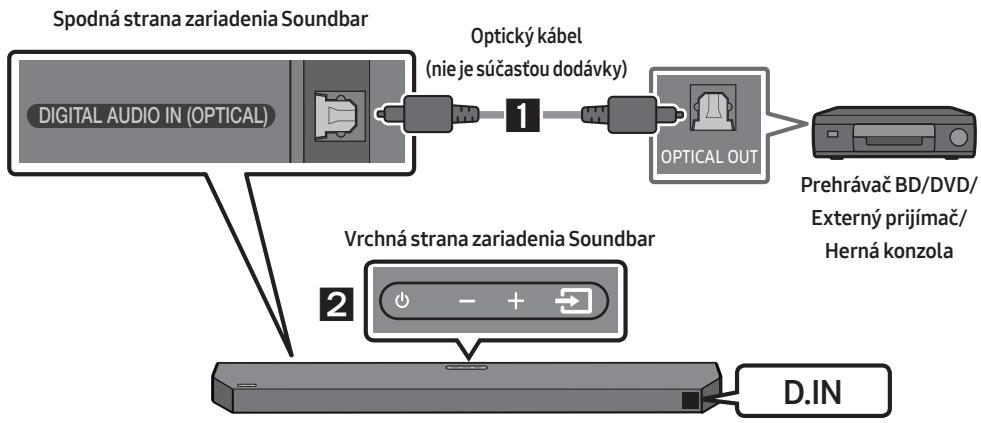

5	DIGITAL AUDIO IN (OPTICAL) Slúži na pripojenie k digitálnemu (optickému) vystupu externého zariadenia. (Pozrite si stranu 26.)

• Pri odpájaní napájacieho kábla sieťového adaptéra zo sieťovej zásuvky potiahnite za zástrčku. Neťahajte za kábel.
• Nepripájajte túto jednotku ani iné súčiastky k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčiastkami.

03 POUŽÍVANIE DIAĽKOVÉHO OVLÁDANIA

Posúvajte zadný kryt smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AAA (1,5 V) orientované so správnou polaritou. Zasuňte zadný kryt späť na miesto.

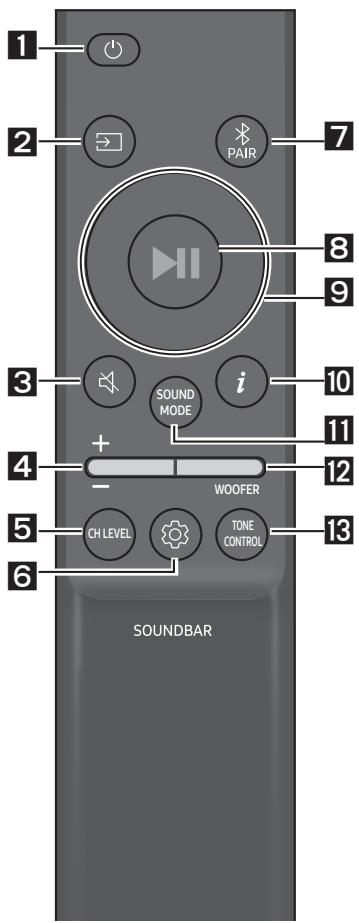

Spôsob používania diaľkového ovládania

1	Napájanie	Slúži na zapnutie a vypnutie zariadenia Soundbar.
2	Zdroj	Stlačením vyberte zdroj pripojený k zariadeniu Soundbar.
3	Stlmenie	Stlačením tlacidla (Stlmenie) stlmíte zvuk. Opátovným stlačením tlacidla zrušite stlmenie zvuku.
4	Hlasitost	Potlačením tlacidla nahor alebo nadol upravte hlasitost. • Stlmenie Stlačením tlacidla Hlasitost stlmíte zvuk. Opátovným stlačením tlacidla zrušite stlmenie zvuku.

5	CH LEVEL CH LEVEL	Stlačením toto tlacidla môžete upravit hlasitost každého reproduktaor. • Stlačením toto tlacidla vyberte položku CENTER LEVEL alebo TOP LEVEL a potom pomocou tlacidiel Hore/Dole upravte hlasitost v rozsahu -6 až +6. • Ak sú pripojné zadné reprodukty (predávajú sa samostatne), podporuje sa nastavenie REAR LEVEL. Pomocou tlacidiel Hore/Dole upravte hlasitost nastavenia REAR LEVEL v rozsahu -6 až +6.
6	Ovládanie zvuku	Stlačením toto tlacidla môžete nestavit funkciu zvuku. Požadované nestavenia možno upravit pomocou tlacidiel Hore/Dole. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF - VOICE ENHANCE ON/OFF Vd'aka tomuto režimu sa lájednoduchsie počut hovorený dialóg vo filmoch a TV. - NIGHT MODE ON/OFF Tento režim je optimalizovaný na sledovanie v noci - nestavenia su upravěne tak, aby hlasitost bola nižsia, ale dialóg je stále zretel'ný. - SYNC Ak nie je zosynchronizovaný obraz z televizora so zvukom zo zariadenia Soundbar, stlačte tlacidlo 83(Ovládanie zvuku), vyberte možnost Sync a následne pomocou tlacidiel Hore/Dole nestavit oneskorenie zvuku v rozsahu 0 až 300 milisekýnd. (Táto možnost nie je k dispoźći i v režime „USB“ ani „BT“). - VIRTUAL ON/OFF Funkcia Dolby Virtual sa lád nestavit akо ON/OFF. • Funkcie zvuku VOICE ENHANCE, NIGHT MODE a VIRTUAL sa ládú nestavit akо ON/OFF pomocou tlacidiel Hore/Dole. (Funkcia VIRTUAL nie je k dispoźći i režime „USB“ ani „BT“). • Ak chcete nestavit zvuk pre Jednotlivé frekvençné pásma, stlačte a asi na 5 sekünd podržte tlacidlo 83(Ovládanie zvuku). Vybrat si možete z možnosti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlacidiel V'avo/Vpravo, pričom každú z rich možno nestavit v rozsahu -6 až +6 pomocou tlacidiel Hore/Dole. (Uistite sa, ze zvukový režim je nestavený na možnost „STANDARD“.)
7	PAIR Bluetooth PAIR	Prepnutie zariadienia Soundbar do režimu párovania cz Bluetooth. Stlačte tlacidlo 83PAIR a pred pripojením nového zariadienia Bluetooth počkajte, kým sa zobrázi obrazovka „BT PAIRING".
8	Prehrávanie/ Pozastavenie	Stlačením toto tlacidla môžete tiež spustit alebo pozastavit prehrávanie hudby.
9	Hore/Dole/Vlavo/Vpravo	Stlačením vyznacěných Častí vyberiète smer Hore/Dole/Vlavo/Vpravo.
		Stláčaním možností Hore/Dole/Vlavo/Vpravo na tomto tlacidlemöžte vybráť alebo nastavit funkcie. • Opakovanie Ak chcete použit funkciu opakovania v režime „USB“, stlačte tlacidlo Hore. • Preskočenie hudby Stlačením tlacidla Vpravo vyberiète nasledujúci Hudobný súbor. Stlačením tlacidla Vlavo vyberiète predchádzajúci Hudobný súbor. • ID SET Stlačte a na 5 sekünd podržte tlacidlo Hore, Čím dokonětie postup ID SET (pri pripájaní bezdrótového subwoofera alebo bezdrótovych zadněch reproduktorov).
10	Info	Stlačením sa zobrazia informácie o aktívnéj funkcii alebo dostupnom kodeku.
11	SOUND MODE	Stlačením tohto tlacidla možete vybrať požadovaný režim zvuku. SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD - SURROUND SOUND Širšie zvukové pole, než je bežné. - GAME PRO Stereoskopický zvuk, ktorý vás vtiahne priamo doprostred hernej akcie. - ADAPTIVE SOUND Analýza obsahu v realnom Čase a automatické nastavenie optimálneho zvukového pola na záklide vlastnosti obsahu. - STANDARD Prehrávanie normálneho zvuku. • DRC (Dynamic Range Control) Umožnéje uplatniť ovládanie dynamického rozsahu skladieb s technológiu Dolby Digital. Stlačením a podržaním tlacidla SOUND MODE na viac než 5 sekünd, kad'je zariadenie Soundbar vypnuté, zapnete alebo vypnete funkciu DRC (ovládanie dynamického rozsahu). Kad'je funkcia DRC zapnutá, hlasný zvuk sa stlmuje. (ZvukMUZBEYBYSKRESNÉ)
		Bluetooth Power Táto funkcia zariadenie Soundbar pri prijatižiadosti o pripojenie od predtým pripojeného televízora alebo zariadenia Bluetooth automaticky vampne. Nastavenie je predvolene zapnuté. - Stlačte tlacidlo SOUND MODE a podržte ho viac acos 5 sekünd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).
12	WOOFER ÁROVNE WOOFER (BASY)	Zatlačením tlácidla nahor alebo nadol nastavíte hlasitost' woofera (basového reproduktrora) na úroveř -12 alebo -6 až +6. Stláčením toto tlácidla nastavíte hlasitost woofera (basového reproduktrora) na úroveř 0 (predvolné).
13	TONE CONTROL TONE CONTROL	Stláčením tohto tlácidla môžete upravít nastavenia vysockých alebo hlbokých tónov. • Stláčením tohto tlácidla vyberte položku TREBLE alebo BASS a potom pomocou tlácidiel Hore/Dole upravte hlasitost' v rozsahu -6 až +6. Po zmene úrovne basov sa zodpovedajúcim spó sobom uprává aj úroveř woofera.

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Skrypté tlacidlo		Referenčná strana
Tlačidlo na dial'kovom ovládaní	Funkcia
WOOFER (Hore)	Dial'kového ovládania televízora zap./vyp. (Pohotovostný režim)	Strana 14
Vl'avo	Zapnutie/vypnutie automatického pripojenia televízora (BT pripravené)	Strana 24
Hore	ID SET	Strana 11
(Ovládanie zvuku)	7-pásmový EQ	Strana 10
SOUND MODE	DRC ON/OFF (Pohotovostný režim)	Strana 11
	Bluetooth Power	Strana 11

Špecifikácie výstupu pre rôzne režimy zvukových efektov

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obráťte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.
• Ak je výstupným zdrojom Dolby Atmos®, DTS:X, nastavenie iba pre basový reproduktor poskytuje 3.1.2-kanálový zvuk, zatiaľ čo nastavenie súpravy basový reproduktor plus bezdrôtový zadný reproduktor poskytuje 5.1.2-kanálový zvuk.
• Zadné reproduktory nebudú vydávať zvuk pre 2-kanálový výstup, keď sa používa režim STANDARD. Ak chcete zapnúť zvuk pre zadné reproduktory, zmeňte režim efektov na SURROUND SOUND.

Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania televízora

Hlasitosť zariadenia Soundbar môžete nastaviť pomocou diaľkového ovládania televízora.

• Túto funkciu je možné používať iba s infračerveným diaľkovým ovládaním. Diaľkové ovládania Bluetooth (diaľkové ovládania, ktoré vyžadujú párovanie) nie sú podporované.
• Ak chcete používať túto funkciu, nastavte reproduktor televízora na možnosť Externý reproduktor.
• Výrobcovia, ktorí podporujú túto funkciu: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Vypnite zariadenie Soundbar.
• Stlačte a na 5 sekúnd podržte tlačidlo WOOFER.

Vždy, keď potlačíte tlačidlo WOOFER nahor a podržíte ho po dobu 5 sekúnd, režim sa prepne v tomto poradí: "OFF-TV REMOTE" (predvolený režim), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

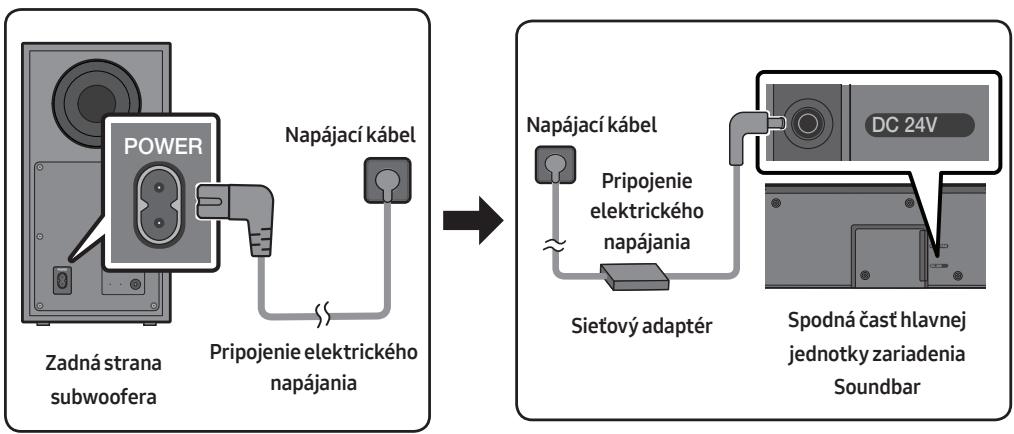

Pomocou napájacích súčiastok zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí:

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Spodná časť Hlavnej Jednotky Zariadenia Soundbar)
• Pripojte napájací kábel k subwooferu.
• Pripojte napájací kábel k napájaciemu adaptéru. Pripojte napájací adaptor (pomocou napájacieho kábla) k zariadeniu Soundbar.
• Pripojte napájanie k zariadeniu Soundbar a subwooferu.
• Najskôr pripojte napájanie k subwooferu. Subwoofer sa po zapnutí zariadenia Soundbar automaticky pripojí.

• Uistite sa, že sieťový adaptér je položený naplocho na stole alebo na podlahe. Ak umiestnite sieťový adaptér v zavesenej polohe so vstupom pre kábel striedavého prúdu otočeným smerom nahor, voda alebo iné cudzie látky by mohli preniknúť do adaptéra a spôsobiť jeho poruchu.
• Ak odpájate a znova zapájate napájací kábel v čase, keď je produkt zapnutý, zariadenie Soundbar sa automaticky zapne.

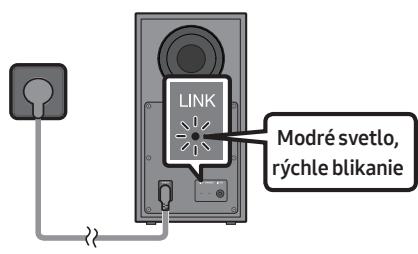

Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.
• Uistite sa, že je zariadenie Soundbar zapnuté.

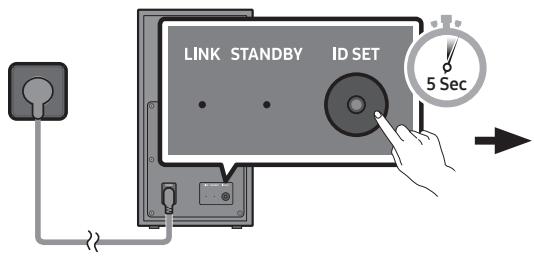

• Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.
• Červený indikátor na zadnej strane subwoofera zhasne a začne blikať modrý indikátor.

Zadná strana subwoofera

Zadná strana subwoofera

1. Stlačte a podržte tlačidlo Hore na diaľkovom ovládači dlhšie ako 5 sekúnd.
2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.
3. Keď ukončíte ID SET, zariadenie Soundbar sa automaticky zapne.

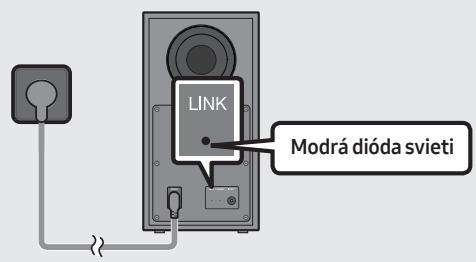

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.

Indikátory LED na zadnej strane subwoofera

Indikátor LED	Stav	Opis	Riešenie
Modrý LINK STANDBY ID SET	Svieti	Áspešne priopojené (normálna prevádzka)	-
	Bliká	Obnovuje sa priopojenie	Skontrolujte, Či je napájací kábel priložený k hlavněj Jednotke zariadenia Soundbar správné priopojený alebo počkajte 5 minút. Ak blikanie pretrváva,Pokúste sa subwoofer priopojiť manuálne. Pozrite si stranu 16.
Červeny LINK STANDBY ID SET	Svieti	Pohotovostné režim (hlavná jednotka zariadenia Soundbar je vypnutá)	Skontrolujte, Či je napájací kábel správné priopojený ku hlavněj jednotke zariadenia Soundbar.
		Priopojenie zlyhalo	Zopakujte priopojenie. Pozrite si pokyny k manuálnemu priopojeniu na strane 16.
Červeny a modrý LINK STANDBY ID SET	Bliká	Porucha	Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedenić v tejto príručke.

POZNÁMKY

• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnúť napájanie a odpojiť napájací kábel.
• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekoľkokrát zabliká na modro a potom sa rozsvieti na červeno.
• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu ako zariadenie Soundbar, v dôsledku rušenia môže dôjsť k prerušeniu zvuku. Maximálna vzdialenosť na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšiť v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byť nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu.

UPOZORNENIE

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkosťou.
• Pre optimálny zvukový zážitok sa uistite, že sa v priestore okolo bezdrôtového subwoofera a bezdrôtových zadných reproduktorov (predávajú sa samostatne) nenachádzajú žiadne prekážky.

Prejdite na skutočný bezdrôtový priestorový zvuk pripojením súpravy bezdrôtových zadných reproduktorov Samsung (SWA-9200S, predáva sa samostatne) k zariadeniu Soundbar.

Podrobné informácie o pripojeniach sú uvedené v návode k súprave bezdrôtových zadných reproduktorov Samsung.

05 PRIPOJENIE K TELEVÍZORU

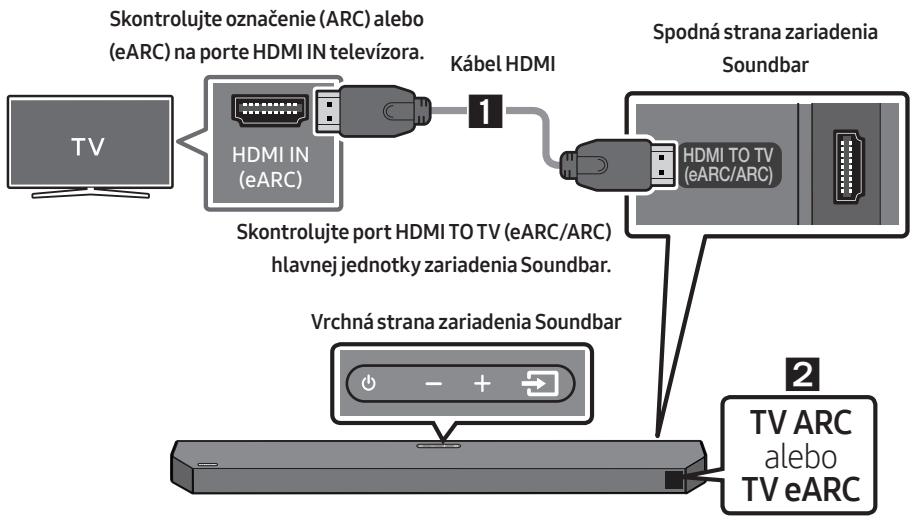

Spôsob 1. Pripojenie pomocou kábla HDMI

Pripojenie k TV, ktorý podporuje kanál HDMI ARC/eARC (spätný zvukový kanál/rozšírený spätný zvukový kanál)

UPOZORNENIE

• Keď sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.
• Ak chcete zariadenie Soundbar prepojiť s TV prostredníctvom kábla HDMI, zapojte ho do portov s označením ARC alebo eARC. V opačnom prípade sa zvuk z televízora nemusí prehrávať.
• Odporúčame použiť kábel High-Speed HDMI Cable with Ethernet.
• Pri pripájaní TV s podporou funkcie eARC sa na displeji zobrazí hlásenie TV eARC a zaznie zvuk.
• Formát Dolby Atmos®/DTS:X sa podporuje vo funkcii ARC/eARC.

1. Keď je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI podľa znázornenia na obrázku.
2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ alebo „TV eARC“ a zariadenie Soundbar bude prehrávať zvuk TV.

"TV eARC" sa zobrazí, keď je funkcia eARC v nastaveniach televízora zapnutá.

• Ak sa chcete pripojiť pomocou funkcie eARC, funkcia eARC musí byť zapnutá v ponuke televízora. Podrobnosti o nastavení nájdete v návode k televízoru. (Napr. Televízory Samsung : Domov ( ) → Menu → Nastavenia ( ) → Všetky nastavenia ( ) → Zvuk → Odborné nastavenia → Režim HDMI-eARC (Automatické))
• Ak nepočujete zvuk televízora, stlačením tlačidla (Zdroj) na diaľkovom ovládači alebo na vrchnej strane zariadenia Soundbar prepnite do režimu „D.IN". Na obrazovke sa postupne zobrazia položky „D.IN" a „TV ARC" alebo „TV eARC" a bude sa prehrávať zvuk TV.
• Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“ alebo „TV eARC“, skontrolujte, či je kábel HDMI pripojený ku správnemu portu.
• Pomocou tlačidiel hlasitosti na diaľkovom ovládači TV môžete zmeniť hlasitosť zariadenia Soundbar.

POZNÁMKY

• Ak k zariadeniu Soundbar pripojíte prostredníctvom kábla HDMI televízor, ktorý podporuje kanál HDMI ARC/eARC (spätný zvukový kanál/rozšírený spätný zvukový kanál), získate možnosť prenášať údaje digitálneho videa a zvuku bez toho, aby bolo potrebné pripájať ďalší optický kábel.
• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.
• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC alebo eARC.
• Funkcie ARC a eARC sa líšia v šírke pásma. Funkcia eARC, ktorá je rozšírenou verziou spätného zvukového kanála, má výrazne väčšiu šírku pásma ako ARC. Čím väčšia šírka pásma, tým väčšie je množstvo údajov, ktoré sa dajú preniesť. Prostredníctvom kanála eARC si tak môžete vychutnať zvuk vo formátoch, ako sú Dolby Atmos® a DTS:X.
• Pokiaľ sú signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát" nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (V závislosti od výrobcu televízora sa v ponuke televízora môžu používať rôzne slová pre technológie Dolby Digital a PCM.)

Spôsob 2. Pripojenie pomocou optického kábla

Kontrolný zoznam pred pripojením

Používanie funkcie Q-Symphony

Pri aktívnej funkcii Q-Symphony sa zariadenie Soundbar zosynchronizuje s televízorom Samsung TV a vďaka prehrávaniu zvuku z týchto dvoch zariadení je možné dosiahnuť efekt priestorového zvuku. Po pripojení zariadenia Soundbar sa v ponuke televízora Výstup zvuku zobrazí položka „TV+Soundbar". Potom vyberte príslušnú ponuku.

• Funkčnosť závisí od kodeku podporovaného televízorom.
• Táto funkcia je podporovaná, len ak je pripojený kábel HDMI alebo optický kábel (nie je súčasťou dodávky). Zobrazená správa sa môže líšiť v závislosti od modelu televízora.
• Táto funkcia je k dispozícii v niektorých televízoroch Samsung a niektorých modeloch zariadenia Soundbar.

Spôsob 3. Pripojenie cez rozhranie Bluetooth

Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

1. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)
2. Vyberte položku „Soundbar Q6C-Series(Bluetooth)" zo zoznamu na obrazovke TV. Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing" alebo „Paired". Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.
3. Keď je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT".
4. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.
5. Po prvom pripojení zariadenia Soundbar k televízoru použite režim „BT READY" na opätovné pripojenie.

Ak pripojenie zariadenia zlyhá

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „Soundbar Q6C-Series(Bluetooth)"), vymažte ho. Následne zopakujte kroky 1 až 3.

Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a prepnite do iného režimu okrem „BT".

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoveď zo zariadenia Soundbar.

• Ak chcete zrušiť automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením

Soundbar a televízorom, stlačte tlačidlo Vľavo na diaľkovom ovládači na 5 sekúnd, keď je zariadenie

Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté)

V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY: V tomto režime môžete opätovne pripojiť televízor alebo mobilné zariadenie, ktoré už bolo pripojené predtým.
• BT PAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo PAIR na diaľkovom ovládači alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.)

Poznámky k pripojeniu Bluetooth

• Nové zariadenie, ktoré chcete pripojiť cez komunikačné rozhranie Bluetooth, umiestnite do vzdialenosti najviac 1 meter.
• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 metrov. Zariadenie Soundbar sa po 18 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:
• ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
• So zariadením Soundbar sú súčasne spárované aspoň dve zariadenia Bluetooth. Ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.
• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny - napríklad mikrovlnné rúry, zariadenia bezdrôtovej siete LAN atď.

06 PRIPOJENIE EXTERNÉHO ZARIADENIA

Spôsob 1. Pripojenie pomocou kábla HDMI (umožňuje dekódovanie a prehrávanie obsahu s technológiou Dolby Atmos®/DTS:X)

Kontrolný zoznam pred pripojením

• Ak možnosti zvukového výstupu umožňujú nastavenie sekundárneho zvuku, uistite sa, že je vypnutý.
• Uistite sa, že obsah podporuje technológiu Dolby Atmos®/DTS:X.

1. Pomocou kábla HDMI prepojte port HDMI v spodnej časti zariadenia Soundbar s portom HDMI OUT na digitálnom zariadení.
2. Pomocou kábla HDMI prepojte port HDMI TO TV (eARC/ARC) v spodnej časti zariadenia Soundbar s portom HDMI IN (eARC) na televízore.
3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte možnosť „HDMI".
4. Režim „HDMI" sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.

POZNÁMKY

• Keď používate technológiu Dolby Atmos®/DTS:X: Ak je výstupným zdrojom Dolby Atmos®/DTS:X, pozrite si „Špecifikácie výstupu pre rôzne režimy zvukových efektov" na strane 13.
• Po aktivácii technológie Dolby Atmos® sa na prednom displeji zobrazí hlásenie „DOLBY ATMOS".
• Keď je DTS:X aktivované, na prednom displeji sa zobrazí „DTS:X".
• Konfigurácia technológie Dolby Atmos®/DTS:X na prehrávači diskov Blu-Ray alebo inom zariadení. Otvorte možnosti zvukového výstupu v ponuke nastavení prehrávača diskov Blu-Ray alebo iného zariadenia a uistite sa, že pre dátový tok je vybratá možnosť „Žiadne kódovanie". Napríklad pre prehrávač diskov Blu-Ray značky Samsung prejdite do Ponuka Domov → Zvuk → Digitálny výstup a následne vyberte možnosť Dátový tok (nespracovaný).
• Funkcia HDMI Pass-Through zabezpečuje, že zariadenie Soundbar prehráva zvuk zo zdroja cez vlastné reproduktory a odosiela nezmenený videosignál do TV cez druhý kábel HDMI.

Podporovaná špecifikácia signálu UHD (3840 x 2160p)

Frekvencia snímok (sn./s)	Farebná hlbka	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bit	0	0	0	0
	10 bit	-	-	0	0
	12 bit	-	-	0	0
120	8 bit	-	-	-	-
	10 bit	-	-	-	-

• Podporovaná špecifikácia sa môže líšiť v závislosti od pripojeného externého zariadenia alebo podmienok používania.

Spôsob 2. Pripojenie pomocou optického kábla

1. Pomocou optického kábla (nie je súčasťou dodávky) prepojte port DIGITAL AUDIO IN (OPTICAL) na zariadení Soundbar a port OPTICAL OUT na externom zariadení tak, ako je znázornené na obrázku.
2. Vyberte režim „D.IN" stlačením tlačidla (Zdroj) na hornom paneli alebo na diaľkovom ovládaní.
3. Zvuk z externého zariadenia sa prehráva zo zariadenia Soundbar.

07 PRIPOJENIE JEDNOTKY USB

Hudobné súbory umiestnené na jednotke USB môžete prehrávať prostredníctvom zariadenia Soundbar.

1. Pripojte jednotku USB k USB portu na spodnej strane produktu.
2. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte možnosť „USB".
3. Na displeji sa zobrazí pozícia „USB".
4. Prehrávajte hudobné súbory z jednotky USB prostredníctvom zariadenia Soundbar.
5. Zariadenie Soundbar sa automaticky vypne (Auto Power Down), ak viac ako 18 minút nevyjde z jednotky USB žiadny zvukový signál alebo sa nenadviaže žiadne pripojenie jednotky USB.

Zoznam kompatibility

Prípona	Kodek	Vzorkovacia frekvencia	Dátový tok
*.mp3	MPEG1 Layer2	32 kHz ~ 48 kHz	32 ~ 320 KB/s
	MPEG1 Layer3	32 kHz ~ 48 kHz	32 ~ 320 KB/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8 ~ 160 KB/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 KB/s
*.wma	WMA7/8/9 (iba zvuk)	32 kHz ~ 48 kHz	32 ~ 320 KB/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 KB/s
*.aac
*.m4a	AAC-LC(MPEG2/MPEG4 iba zvuk)	32 kHz ~ 48 kHz	32 ~ 320 KB/s
*.mp4
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 KB/s
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 KB/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 KB/s

• Ak sa na jednotke USB nachádza príliš veľa priečinkov (približne 200) a súborov (približne 2000), prístup k nim a prehrávanie pomocou zariadenia Soundbar môže chvíľu trvať.
• Podporovaný systém súborov USB: FAT16, FAT32, NTFS

08 PRIPOJENIE MOBILNÉHO ZARIADENIA

Pripojenie pomocou rozhrania Bluetooth

Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

• Ak pripojíte spárované zariadenie Bluetooth k vypnutému zariadeniu Soundbar, zariadenie Soundbar sa automaticky zapne.
• Súčasne je možné pripojiť jeden televízor alebo dve zariadenia Bluetooth.

Zariadenie Bluetooth

Prvé pripojenie

• Pri pripájaní nového zariadenia Bluetooth umiestnite toto zariadenie vo vzdialenosti najviac 1 meter.
• Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING".

(ALEBO)

a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT". Hlásenie „BT" sa po niekoľkých sekundách automaticky zmení na „BT PAIRING" alebo na „BT READY", ak už existuje záznam o pripojení. b. Keď sa zobrazí hlásenie „BT READY“, stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar, kým sa zobrazí hlásenie „BT PAIRING".

1. Vyberte položku „[AV]Samsung Soundbar Q6C-Series" zo zoznamu.
2. Keď je zariadenie Soundbar pripojené k mobilnému zariadeniu, na prednom displeji sa zobrazuje nápis [Názov mobilného zariadenia] → „BT".
3. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného pomocou rozhrania Bluetooth.
4. Po prvom pripojení zariadenia Soundbar k mobilnému zariadeniu použite režim „BT READY" na opätovné pripojenie.

Ak pripojenie zariadenia zlyhá

• Ak sa v zozname reproduktorov v mobilnom zariadení už nachádza zariadenie Soundbar (napr. „[AV]Samsung Soundbar Q6C-Series“), vymažte ho.
• Potom zopakujte kroky 1 a 2.

V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY: V tomto režime môžete opätovne pripojiť televízor alebo mobilné zariadenie, ktoré už bolo pripojené predtým.
• BT PAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo PAIR na diaľkovom ovládači alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT".

Poznámky k pripojeniu Bluetooth

• Nové zariadenie, ktoré chcete pripojiť cez komunikačné rozhranie Bluetooth, umiestnite do vzdialenosti najviac 1 meter.
• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m. Zariadenie Soundbar sa po 18 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:
• ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
• ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth, ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.
• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny - napríklad mikrovlnné rúry, zariadenia bezdrôtovej siete LAN atď. Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).
• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).
• Produkt Soundbar nemôžete pripojiť k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).
• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV]Samsung Soundbar Q6C-Series" v zozname vyhľadaných zariadení automaticky prepnete zariadenie Soundbar do režimu „BT".
• Dostupné len v prípade, že je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).
• Zariadenie Soundbar sa objaví v zozname vyhľadaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY".
• Keď pripájate zariadenie Soundbar k zariadeniu Bluetooth, umiestnite ich čo najbližšie k sebe.
• Čím ďalej sú zariadenia Soundbar a Bluetooth od seba, tým nižšia bude kvalita zvuku. Keď sú zariadenia mimo účinného dosahu, pripojenie Bluetooth sa môže prerušiť. V oblastiach so slabým príjmom nemusí pripojenie Bluetooth fungovať podľa očakávania.

V zariadení Bluetooth môže dôjsť k šumu alebo poruche za nasledujúcich podmienok:

• Pri kontakte tela s prijímačom/vysielačom signálu na zariadení Bluetooth alebo zariadení Soundbar. V rohoch alebo v blízkosti prekážok, ako je napríklad stena alebo priečka, kde môže dochádzať k zmenám elektrického poľa.
• Ak je vystavené rádiovému rušeniu inými produktmi, ktoré pracujú v rovnakých frekvenčných rozsahoch, ako sú napríklad lekárske zariadenia, mikrovlnné rúry a bezdrôtové zariadenia LAN.
• Aj prekážky, ako sú dvere a steny, môžu mať vplyv na kvalitu zvuku, dokonca aj keď sú zariadenia v účinnom dosahu.
• Počas používania možnosti Bluetooth nie je možné zariadenie Soundbar spárovať s inými zariadeniami Bluetooth.
• Toto bezdrôtové zariadenie môže počas prevádzky spôsobovať elektrické rušenie.

Zapnutie funkcie Bluetooth Power (SOUND MODE)

Ak sa zariadenie Bluetooth, ktoré bolo v minulosti spárované, pokúša o spárovanie so zariadením Soundbar, keď je zapnutá funkcia Bluetooth Power a zariadenie Soundbar je vypnuté, zariadenie Soundbar sa automaticky zapne.

1. Keď je zariadenie Soundbar zapnuté, stlačte tlačidlo SOUND MODE na diaľkovom ovládaní a podržte ho viac ako 5 sekúnd.
2. Na displeji zariadenia Soundbar sa zobrazí správa „ON-BLUEOTHOwP OER".

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Zariadenie s rozhraním Bluetooth môžete odpojiť od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

Zariadenie Soundbar sa odpojí. - Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED".

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

Na hornom paneli alebo na diaľkovom ovládači stlačte tlačidlo (Zdroj) a následne ho prepnite do hociktorého režimu okrem „BT".

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoveď zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)
• Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED".

Viacnásobné pripojenie rozhrania Bluetooth

Zariadenie Soundbar je možné súčasne pripojiť k 2 zariadeniam Bluetooth.

1. Pripojte k zariadeniu Soundbar najviac dve zariadenia Bluetooth. (Pozrite si stranu 28)
2. Spustite prehrávanie hudby z jedného z pripojených zariadení Bluetooth, keď sú pripojené dve zariadenia.
3. Ak sa hudba prehráva zo zariadenia Bluetooth „B“ počas prehrávania zo zariadenia „A“, prehrávanie hudby sa spustí v zariadení „B“ a prehrávanie v zariadení „A“ sa automaticky zastaví alebo pozastaví.
4. Pri starších verziách ako AVRCP V1.4 sa môže prehrávanie hudby zo zariadenia prepnúť s oneskorením.

POZNÁMKY

Zariadenie sa v niektorých zariadeniach dá zapnúť pomocou oznámenia alebo budíka. - Niektoré zariadenia nepodporujú viacnásobné pripojenia cez Bluetooth. - Režim „BTPAIRING“ sa ukončí, ak sa do 3 minút nespáruje žiadne zariadenie. Zapnutie zariadení môže v niektorých aplikáciách trvať až 7 sekúnd. - Ak sa pokúsite pripojiť tretie zariadenie Bluetooth, zariadenie A alebo B sa odpojí. (Odpojí sa zariadenie, z ktorého sa práve neprehráva hudba.) - Naraz môže byť pripojený len jeden televízor Samsung TV alebo 2 zariadenia Bluetooth. - Zariadenie Soundbar sa od zariadení Bluetooth odpojí, keď zaznamená požiadavku o pripojenie z televízora Samsung TV.

Používanie funkcie Tap Sound

Keď na Soundbar ťuknete mobilným zariadením, zvuk z mobilného zariadenia sa bude prehrávať prostredníctvom zariadenia Soundbar.

V závislosti od mobilného zariadenia táto funkcia nemusí byť podporovaná. - Táto funkcia je kompatibilná len s mobilnými zariadeniami Samsung so systémom Android 8.1 alebo novším.

1. Zapnite funkciu Tap Sound na mobilnom zariadení.
2. Podrobnosti o zapnutí tejto funkcie nájdete ďalej v časti „Zapnutie funkcie Tap Sound".
3. Ťuknite mobilným zariadením na zariadenie Soundbar. V zobrazenom okne so správou vyberte položku „Spustiť". Vytvorí sa pripojenie medzi mobilným zariadením a zariadením Soundbar prostredníctvom rozhrania Bluetooth.
4. Prehrávajte zvuk z mobilného zariadenia prostredníctvom zariadenia Soundbar.
5. Táto funkcia pripojí mobilné zariadenie k zariadeniu Soundbar prostredníctvom rozhrania Bluetooth na základe detekcie vibrácií, ktoré vzniknú, keď sa mobilné zariadenie dotkne zariadenia Soundbar.
6. Dajte pozor, aby ste mobilným zariadením neťukli na ostrý roh zariadenia Soundbar. Zariadenie Soundbar alebo mobilné zariadenie by sa mohlo poškriabať alebo poškodiť.
7. Odporúča sa, aby mobilné zariadenie bolo vložené v obale. Zľahka ťuknite na širokú plochu v hornej časti zariadenia Soundbar, pričom nepoužívajte nadmernú silu.
8. Aby ste mohli používať túto funkciu, aktualizujte aplikáciu SmartThings na najnovšiu verziu. V závislosti od verzie aplikácie nemusí byť táto funkcia podporovaná.

Zapnutie funkcie Tap Sound

Pomocou aplikácie SmartThings zapnite funkciu Tap View, Tap Sound.

1. Na mobilnom zariadení spustite aplikáciu SmartThings.
2. Vyberte položky (→) na obrazovke aplikácie SmartThings, ktorá sa zobrazí na mobilnom zariadení.
3. Nastavte položku „Tap View, Tap Sound" na možnosť Zapnuté, aby táto funkcia fungovala, keď sa k zariadeniu Soundbar priblíži mobilné zariadenie.

POZNÁMKY

• Keď je mobilné zariadenie v režime úspory energie, funkcia Tap Sound nefunguje.
• Funkcia Tap Sound nemusí fungovať, ak sa v blízkosti zariadenia Soundbar nachádzajú zariadenia spôsobujúce rádiové rušenie, napríklad elektrické zariadenia. Zabezpečte, aby sa zariadenia, ktoré môžu spôsobovať rádiové rušenie, nachádzali v dostatočnej vzdialenosti od zariadenia Soundbar.

09 INŠTALÁCIA NÁSTENNÉHO DRŽIAKA

Upozornenia k inštalácii

• Inštalujte len na zvislú stenu.
• Neinštalujte na miestach s vysokou teplotou alebo vlhkosťou.
• Overte si, či nosnosť steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvoľte iné miesto inštalácie. Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atď.). Ak je to možné, upevnite montážne skrutky do nosníkov v stene. Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevniť zariadenie Soundbar.

Priemer: M5 Dĺžka: Odporúča sa L 35 mm alebo väčšia dĺžka.

• Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu. Zariadenie pred montážou vypnite a odpojte od zdroja energie. V opačnom prípade hrozí zásah elektrickým prúdom.

Súčiastky na montáž na stenu

Instalačná pomôcka na montáž na stenu

Skrutka držiaka

Skrutka

Konzoly nástenného držiaka

1. Na povrch steny sa umiestni inštalačná pomôcka na montáž na stenu.
2. Inštalačná pomôcka na montáž na stenu musí byť umiestnená vodorovne.
3. Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV.

1. Zarovnajte stredovú líniu inštalačnej pomôcky na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene inštalačnú pomôcku na montáž na stenu.
2. Ak zariadenie neinštalujete pod TV, umiestnite stredovú líniu do stredu inštalačnej plochy.

1. Na oboch koncoch šablóny označte otvory pre montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte do stredu nákresu s označením A-TYPE. Inštalačnú pomôcku na montáž na stenu potom odstráňte.

1. Pomocou vrtáka vhodnej veľkosti vyvŕtajte otvor do steny v mieste jednotlivých značiek.
2. Ak značky nezodpovedajú polohám výstupkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy. Ak používate kotvy, uistite sa, že vyvŕtané otvory sú dostatočne veľké pre dané kotvy.
3. Zatlačte skrutku (nie je súčasťou dodávky) cez skrutku držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

1. Namontujte 2 držiaky konzoly na stenu so správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 skrutiek.

• Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie konzol nástenného držiaka.

1. Zariadenie Soundbar s pripevnenými konzolami nástenného držiaka nainštalujte tak, že konzoly nástenného držiaka zavesíte na skrutky držiaka na stene.

1. Posuňte zariadenie Soundbar nadol podľa znázornenia nižšie tak, aby držiaky konzoly na stenu pevne spočívali na skrutkách držiaka.

Vložte skrutky držiaka do širokej (spodnej) časti držiakov konzoly na stenu a potom posuňte držiaky konzoly na stenu tak, aby držiaky konzoly na stenu pevne spočívali na skrutkách držiaka.

10 INŠTALÁCIA ZARIADENIA SOUNDBAR PRED TELEVÍZOROM

Zariadenie Soundbar umiestnite na stojan televízora.

Podľa znázornenia na obrázku zarovnajte stred zariadenia Soundbar so stredom televízora a zariadenie Soundbar opatrne umiestnite na stojan televízora.

V záujme dosiahnutia optimálnej zvukovej kvality umiestnite zariadenie Soundbar aspoň 3 cm od prednej strany televízora.

POZNÁMKY

• Dbajte na to, aby bolo zariadenie Soundbar umiestnené na rovnom a pevnom povrchu.
• Nedostatočná vzdialenosť od televízora môže spôsobiť akustické problémy.

11 AKTUALIZÁCIA SOFTVÉRU

Spoločnosť Samsung môže v budúcnosti ponúknuť aktualizácie systémového firmvéru zariadenia Soundbar.

Port USB

Keď bude aktualizácia k dispozícii, firmvér môžete aktualizovať zapojením jednotky USB, v ktorej je uložená aktualizácia firmvéru, do USB portu na zariadení Soundbar.

Aktualizácia prostredníctvom jednotky USB

Po dokončení aktualizácie sa zachovajú všetky vaše prispôsobené používateľské nastavenia.

1. Zapojte jednotku USB do USB portu na počítači. Dôležité: Uistite sa, že na jednotke USB nie sú žiadne hudobné súbory. Môže to spôsobiť zlyhanie aktualizácie firmvéru.
2. Prejdite na webovú lokalitu www.samsung.com → vyhľadajte názov modelu v ponuke podpory pre zákazníkov.
3. Ďalšie informácie o aktualizácii nájdete v Sprievodcovi aktualizáciami.
4. Prevezmite súbor s aktualizáciou (typ USB).
5. Rozbaľte stiahnutý súbor s aktualizáciou a skopírujte súbor *.bin do koreňového adresára jednotky USB.
6. Vypnite zariadenie Soundbar a pripojte jednotku USB obsahujúcu aktualizáciu firmvéru do USB portu na zariadení Soundbar.
7. Zapnite zariadenie Soundbar a stlačením tlačidla (Zdroj) vyberte zdroj USB. Zobrazí sa hlásenie „UPGR", čo môže trvať až 3 minúty.

• Proces aktualizácie firmvéru sa zobrazuje postupne ako UPGR → B → DONE → BYE. V závislosti od firmvéru, ktorý sa aktualizuje, sa môže zobraziť písmeno B alebo H.

POZNÁMKY

Zariadenie Soundbar sa po dokončení aktualizácie automaticky reštartuje. - Tento produkt má funkciu DUAL BOOT. Ak aktualizácia firmvéru zlyhá, môžete sa o ňu pokúsiť znova. - Počas aktualizácie zariadenie nevypínajte ani nevyberajte USB. - Ak aktualizácia nepokračuje, znova pripojte napájací kábel zariadenia Soundbar. - Keď je nainštalovaná najnovšia verzia, nevykoná sa žiadna aktualizácia. V závislosti od typu USB sa aktualizácia nemusí podporovať. - Ak sa pripojenie k subwooferu nenadviaže znova automaticky po aktualizácii, pozrite si stranu 16. - Ak aktualizácia softvéru zlyhá, skontrolujte, či jednotka USB nie je chybná. - Používatelia operačného systému Mac OS by mali ako formát USB použiť formát MS-DOS (FAT).

Resetovanie

Horná strana zariadenia Soundbar

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti.

Soundbar neprehráva žiadny zvuk.

→ Zvuk zo zariadenia Soundbar je príliš tichý alebo stlmený. Upravte hlasitosť. → Ak je pripojené externé zariadenie (set-top box, zariadenie Bluetooth, mobilné zariadenie atď.), upravte jeho hlasitosť. → V ponuke zvukového výstupu televízora vyberte položku Soundbar. (Televízory Samsung: Domov () → Menu → Nastavenia () → Všetky nastavenia () → Zvuk → Výstup zvuku → Vyberte položku Soundbar) → Káblové pripojenie k zariadeniu Soundbar môže byť uvoľnené. Odpojte kábel a znova ho pripojte. → Napájací kábel úplne vytiahnite, znova ho zapojte a zapnite napájanie. → Výrobok spustite a skúste to znova. (pozri stranu 37.)

Subwoofer neprehráva žiadny zvuk.

→ Skontrolujte, či indikátor LED na zadnej strane basového reproduktora svieti modrým svetlom. Ak indikátor bliká na modro alebo svieti načerveno, znova prepojte zariadenie Soundbar a basový reproduktor. (pozri stranu 16.) → Problém môže nastať, ak je medzi zariadením Soundbar a basovým reproduktorom nejaká prekážka. Premiestnite zariadenia ďalej od prípadných prekážok. → Aj iné zariadenia vysielajúce vysokofrekvenčné signály v blízkosti môžu rušiť spojenie. Reproduktor by mal byť umiestnený ďalej od takýchto zariadení. → Vytiahnite a znova pripojte napájací kábel do zásuvky.

Ak je zvuk zo subwoofera sekaný, oneskorený alebo obsahuje šum.

→ Ak sa medzi zariadením Soundbar a subwooferom nachádzajú nejaké predmety, môže to spôsobovať problémy. Zmeňte ich polohu tak, aby medzi nimi neboli žiadne predmety. → Ak je subwoofer ďaleko od zariadenia Soundbar, zvuk môže byť sekaný alebo oneskorený. Umiestnite ho bližšie k zariadeniu Soundbar. → Ak je zariadenie Soundbar blízko nejakého prístroja alebo elektrického zariadenia, ktoré môže spôsobovať rádiové rušenie, zvuk môže byť sekaný alebo oneskorený. Umiestnite zariadenie Soundbar ďalej od zariadení, ktoré môžu spôsobovať rušenie (napr. bezdrôtový smerovač). Zmeňte sieťové pripojenie televízora z bezdrôtového na káblové.

Hlasitosť basového reproduktora je príliš nízka.

Pôvodná hlasitosť prehrávaného obsahu môže byť nízka. Skúste upraviť úroveň hlasitosti basového reproduktora (pozri stranu 12). → Presuňte basový reproduktor bližšie k sebe.

Ak nie je televízor pripojený prostredníctvom rozhrania HDMI TO TV (eARC/ARC).

→ Skontrolujte, či je kábel HDMI správne pripojený do portu eARC (pozri stranu 19). → Pripojenie zrejme nemôžno nadviazať, pretože je pripojené externé zariadenie (set-top box, herná konzola atď.). Zariadenie Soundbar pripojte priamo. Na televízore zrejme nie je aktivované rozhranie HDMI-CEC. V ponuke televízora zapnite rozhranie CEC. (Televízory Samsung: Domov → Menu → Nastavenia → Všetky nastavenia → Pripojenie → Správca externých zariadení → Anynet+ (HDMI-CEC) ZAPNUTÁ) → Ak sa chcete pripojiť pomocou funkcie eARC, funkcia eARC musí byť zapnutá v ponuke televízora. (Televízory Samsung: Domov → Menu → Nastavenia → Všetky nastavenia → Zvuk → Odborné nastavenia → Režim HDMI-eARC (Automatické))

Pri pripájaní k televízoru v režime HDMI TO TV (eARC/ARC) nepočuť žiadny zvuk.

→ Zariadenie nedokáže prehrať výstupný signál. Zmeňte zvukový výstup televízora na PCM alebo AUTO. (Televízory Samsung: Domov → Menu → Nastavenia → Všetky nastavenia → Zvuk → Odborné nastavenia → Formát digitálneho výstupu zvuku)

Zvuk sa prehráva prerušovane pri pripojení cez Bluetooth.

→ Niektoré zariadenia, napr. mikrovlnné rúry, bezdrôtové smerovače atď., môžu spôsobovať rádiové rušenie, ak sa nachádzajú príliš blízko panela Soundbar. → Ak sa zariadenie, ktoré je pripojené cez Bluetooth, nachádza príliš ďaleko od panela Soundbar, zvuk sa môže prehrávať prerušovane. Zariadenie presuňte bližšie k zariadeniu Soundbar. → Ak je časť vášho tela v kontakte s vysielačom signálu Bluetooth, alebo ak je produkt umiestnený na kovovom nábytku, zvuk sa môže prehrávať prerušovane. Skontrolujte umiestnenie produktu a podmienky, v ktorých sa používa.

Viacnásobné pripojenie cez Bluetooth nefunguje.

→ Keď je TV pripojený k panelu Soundbar, viacnásobné pripojenie cez Bluetooth nemusí fungovať. Odpojte zariadenie Soundbar od TV a skúste to znova. → Skontrolujte, či je nastavenie viacnásobného pripojenia cez Bluetooth zapnuté. (Pozrite si časť Soundbar sa nepripája cez Bluetooth...) → Odpojte aktuálne prehrávané zariadenie, spárujte so zariadením, ktoré chcete pripojiť a znova pripojte predchádzajúce zariadenie. → Ak nepočuť žiadny zvuk ani v prípade, že všetky pripojenia sú správne, pozrite si časť Zvuk sa prehráva prerušovane pri pripojení cez Bluetooth.

Soundbar sa nezapne automaticky spolu s TV.

→ Ak vypnete zariadenie Soundbar počas sledovania televízie, synchronizácia vypínača s televízorom sa zakáže. Najprv vypnite televízor.

13 LICENCIE

Dolby ATMOS

• Snímky a obrázky v tejto používateľskej príručke vám poskytujeme len ako referenciu, pričom sa môžu odlišovať od skutočného vzhľadu produktu.
• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. keď ste si neprečítali túto používateľskú príručku). (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečítali túto používateľskú príručku). Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákoľvek obhliadka v prevádzke alebo domácnosti.

16 ŠPECIFIKÁCIE A PRÍRUČKA

Technické údaje

Názov modelu	HW-Q600C
USB	5V/0,5A
Hmotnost	3,8 kg
Rozmery (Š x V x H)	1030,0 x 57,0 x 105,0 mm
Rozsah prevádkovej teploty	+5°C až +35°C
Rozsah prevádkovej vlhkosti	10 % ~ 75 %
ZOSILÑOVAC Menovité vystupné napătie	200W (30W x 6 + 10W x 2)
Podporované formáty prehrávania	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Názov subwooferu	PS-WC67B
Hmotnost	5,5 kg
Rozmery (Š x V x H)	184,0 x 343,0 x 295,0 mm
ZOSILÑOVAC Menovité vystupné napătie	160W
Celková spotreba energia v pohotovostnom režime (W)	2,0W
Bluetooth Spôsob deaktivnície portov	Stláčte tlacidlo SOUND MODE a podržte ho viácaco 5 sekünd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

POZNÁMKY

Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecifikácií bez predchádzajúceho upozornenia. - Hmotnosť a rozmery sú približné.

• Spoločnosť Samsung týmto vyhlasuje, že toto rádiové zariadenie je v súlade s požiadavkami smernice 2014/53/EÚ a príslušnými zákonnými požiadavkami Spojeného kráľovstva. Celý text vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na podstránku Podpora a zadajte názov modelu. Toto zariadenie je možné používať vo všetkých krajinách EÚ a v Spojenom kráľovstve.

VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA

Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES.

Pri nevhodnej likvidácii batérií môžu tieto látky poškodiť zdravie alebo životné prostredie.

Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálov batérie likvidujte oddelene od iných typov odpadu a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií.

Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložiť s týmito výrobkami, mali kontaktovať buď predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska.

Priemyselní používatelia by mali kontaktovať svojho dodávateľa a preveriť si podmienky kúpnej zmluvy.

Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s ostatným priemyselným odpadom.

Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecifické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese:
