HASZNÁLATI ÚTMUTATÓ LE46B550A5WQXU SAMSUNG

BN68-01410A-00Por-0221.indd 51 2008-02-21 �� 2:01:28© 2008 Samsung Electronics Co., Ltd. All rights reserved.

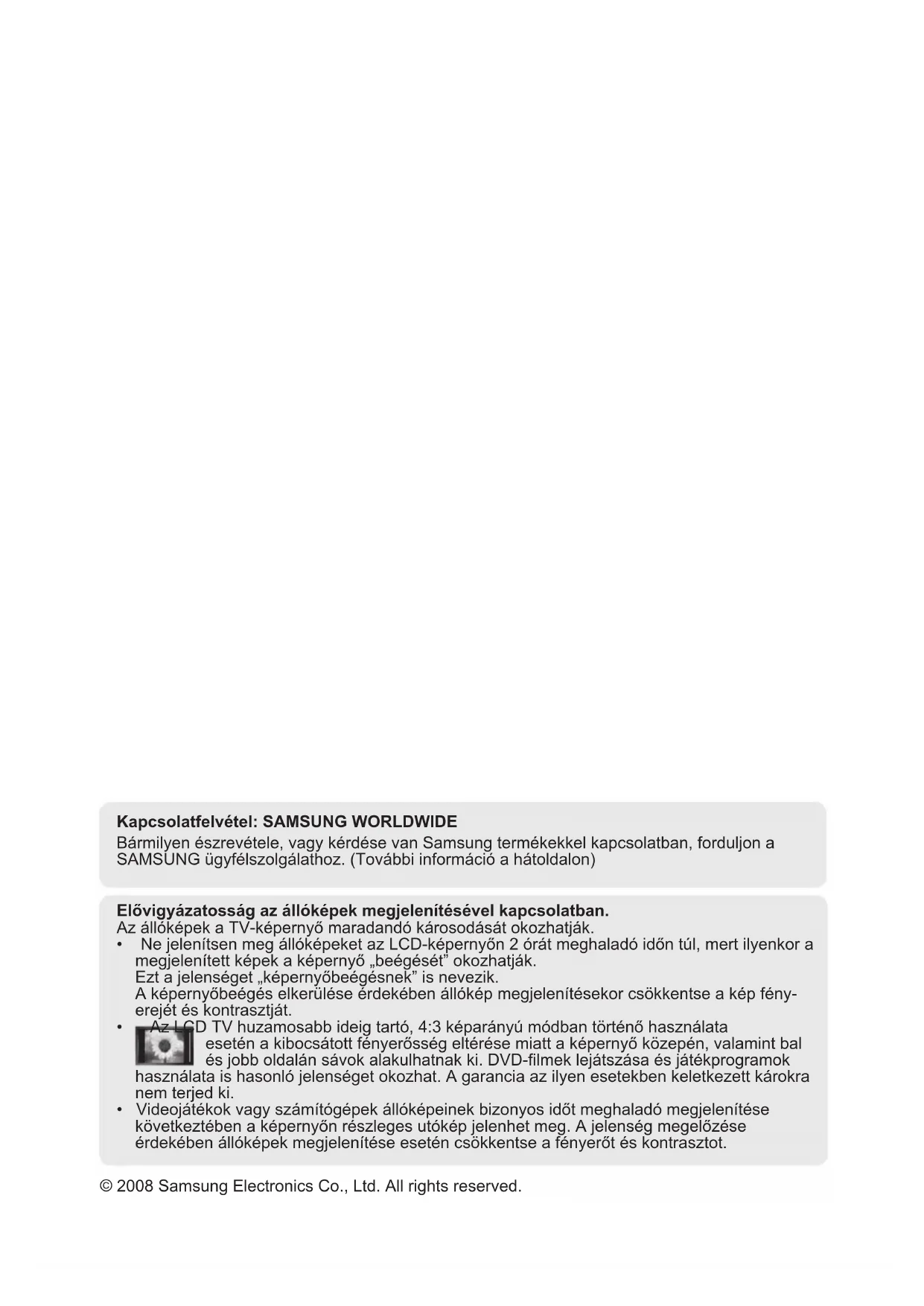

Elővigyázatosság az állóképek megjelenítésével kapcsolatban.

Az állóképek a TV-képernyő maradandó károsodását okozhatják.

• Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a

megjelenített képek a képernyő „beégését” okozhatják.

Ezt a jelenséget „képernyőbeégésnek” is nevezik.

A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fény-

erejét és kontrasztját.

• Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata

esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal

és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok

használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra

• Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése

következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése

érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

Kapcsolatfelvétel: SAMSUNG WORLDWIDE Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a

SAMSUNG ügyfélszolgálathoz. (További információ a hátoldalon)

BN68-01410A-00Hun-0220.indd 1 2008-02-21 �� 4:44:10

Az állvány felszerelése 2

A fali konzol felszerelése 2

A vezérlőpanel áttekintése 3

A csatlakoztató panel áttekintése 4

A távvezérlő áttekintése 6

Elemek behelyezése a távirányítóba 7

A készülék be- és kikapcsolása 7

A televízió készenléti üzemmódba helyezése .... 7

A menü megtekintése 8

A TOOLS gomb használata 8

Csatornák automatikus tárolása 10

Csatornák kézi tárolása 11

Csatornák hozzáadása / zárolása 12

Tárolt csatornák rendezése 13

Csatornanevek hozzárendelése 13

Csatornák nomhangolása 14

Képtípus módosítása 15

Az egyedi képbeállítások módosítása 16

A kép részletes beállításainak kongurálása ... 16

Képbeállítások visszaállítása gyári

A képopció beállítása 18

Kép a képben megjelenítés (PIP) 20

A hangmód kiválasztása 22

Fejhallgató csatlakoztatása (külön

Az aktuális idő beállítása és megjelenítése 23

Az automatikus kikapcsolás beállítása 23

A televízió automatikus be- és kikapcsolása .... 24

A nyelv kiválasztása 24

A fényeffektus kiválasztása (típusfüggő) 25

Dallam/Szórakoztatás/Energiagazd. 25

Forrás kiválasztása 27

A bemeneti forrásnevek szerkesztése 27

A (Windows XP alapú) számítógépes

szoftver beállítása 28

A TV beállítása számítógéppel 29

A WISELINK funkció használata 30

A WISELINK menü használata 31

A PHOTO (JPEG) lista használata 32

Az MP3 lista használata 35

A Beállítás menü használata 36

Az Anynet+ fogalma 37

Anynet+ eszközök csatlakoztatása 37

Az Anynet+ beállítása 38

Váltás és keresés az Anynet+ eszközök

Hallgatás vevő egységen keresztül 41

Szervizelés igénylése előtt olvassa el a

következő pontokat: 42



A Teletext funkció 43

Automatikus falra szerelés (a fali konzol

A számítógép beállítása

(a modelltől függően) 46

Hibaelhárítás: Mielőtt szakemberhez fordulna . 47

Műszaki és környezeti jellemzők 48

 Gomb Megjegyzés Nyomógomb

Kérjük, hogy a készülék működtetése előtt

gondosan olvassa végig a kezelési útmutatót

és őrizze meg, mert később szüksége lehet rá.

BN68-01410A-00Hun-0220.indd 1 2008-02-21 �� 4:44:11Magyar - 

Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak.

Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

Tápkábel Takarólemez

Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)

Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.

Az állvány felszerelése

. Helyezze az LCD TV-t az állványra.

A TV mozgatásához legalább két ember szükséges.

Összeszereléskor ügyeljen az állvány elejének és hátuljának megkülönböztetésére.

. Helyezzen két csavart az 1 pozícióba, majd kettőt a 2 pozícióba.

Állítsa fel a készüléket, és húzza meg a csavarokat. Ha az LCD TV felállítása előtt húzza meg a

csavarokat, előfordulhat, hogy a készülék ferdén áll.

Az állvány 37 hüvelykes és nagyobb képernyőméretű típusokhoz szerelhető fel.

A fali konzol felszerelése

A falra szerelést biztosító elemek (külön

megvásárolhatók) segítségével a TV falra is rögzíthető.

A falra szerelést biztosító elemek felszerelésével

kapcsolatban olvassa el az elemekhez mellékelt

tájékoztatót. A fali konzol felszereléséhez kérje

szakember segítségét.

A Samsung Electronics nem vállal felelősséget

semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy

dönt, hogy saját maga szereli fel a televíziót.

Ne szerelje fel a falikart, ha a TV be van

kapcsolva. Ez áramütés miatti sérülést okozhat.

Távolítsa el az állványt, takarja le sapkával az alsó

nyílást és rögzítse két csavarral.

A vezérlőpanel áttekintése

Villog és elalszik, ha a készülék be van

kapcsolva, készenléti állapotban pedig

folyamatosan világít.

A televízió be- és kikapcsolásához nyomja

Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell

Váltogat az összes hozzáférhető beviteli forrás

között (TV, 1. Külső, 2. Külső, AV, S-Video,

Komponens, PC, HDMI1, HDMI2, HDMI3).

A képernyőn megjelenő menüben úgy használja

ezt a gombot, ahogy a távirányítón az

MENU Nyomja meg, ha a képernyőmenüt kívánja

A hangerő csökkentésére vagy növelésére

használható. A képernyőn megjelenő menüben

a gombokat úgy használja, ahogy a

távirányítón a  és a  gombokat szokás.

A képernyőn megjelenő menüben a

gombokat úgy használja, ahogy a távirányítón a

 és a  gombokat szokás.

(A televíziót a távvezérlő nélkül a csatornaváltó

gombbal is bekapcsolhatja.)

A termék színe és formája típusonként különbözhet.

Működtetésükhöz érintse

meg mindegyik gombot.

BN68-01410A-00Hun-0220.indd 3 2008-02-21 �� 4:44:13Magyar - 

A csatlakoztató panel áttekintése

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.

Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

1 PC IN [PC]/[AUDIO]

A számítógép video- és audiokimenetét lehet rá csatlakoztatni.

2 COMPONENT IN A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található

komponensbemenethez („PR”, „PB”, „Y”), a másik végét pedig a DVD megfelelő videokimenetéhez.

Ha a beltéri egységet és a DVD-t egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse

össze a DVD-vel, majd ezután készüléke komponensbemenetével („PR”, „PB”, „Y”).

A komponenseszközökön (DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és

Cr jelzéssel látják el.

Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez

csatlakoztassa, a kábel másik végét pedig a DVD-n található audiokimenethez.

3 HDMI IN , HDMI IN , HDMI IN 

A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja.

HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.

HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni.

A „High Denition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású

digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé.

A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen

keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete

kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció,

valamint támogatja a többcsatornás digitális hangátvitelt.

A termék színe és formája típusonként különbözhet.

➣ Hálózati bemenet[Az oldallapon lévő csatlakozók] 1 2 3 4 5

BN68-01410A-00Hun-0220.indd 4 2008-02-21 �� 4:44:13Magyar - 

A TV esetleg nem ad ki hangot és a kép természetellenes színekben jelenhet meg, ha 1.3 verziónál

régebbi HDMI-t támogató DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt csatlakoztat. Ha

egy régebbi HDMI-kábelt csatlakoztat és nincs hang, csatlakoztassa a HDMI-kábelt a televízió hátoldalán

található HDMI IN 2 csatlakozóhoz és az audiokábeleket a DVI IN (HDMI2) [R-AUDIO-L] csatlakozókhoz.

Ebben az esetben lépjen kapcsolatba a DVD-lejátszót/kábeltelevíziós beltéri egységet/műholdvevőt

árusító céggel a HDMI verzió megerősítéséért, majd kérjen egy friss rmware verziót. Az 1.3 verziótól

eltérő HDMI kábelek zavaró vibrációt okozhatnak a képernyőn vagy nem adnak képet.

DVI IN (HDMI) [R-AUDIO-L]

DVI audiokimenetek külső eszközökhöz.

A HDMI/DVI és a komponens csatlakoztató támogatása

4 ANT IN A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék

kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat.

5 SERVICE A Kensington zár helye a típustól függően változhat. Így a távvezérlőn keresztül állíthatja a TV

- Csatlakoztasson USB háttértároló eszközt a képfájlok (JPEG) megtekintéséhez és az audiofájlok (MP3)

7 S-VIDEO vagy a VIDEO / R-AUDIO-L Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-

Csatlakoztassa az RCA audiokábeleket a készüléken található „R-AUDIO-L”csatlakozóhoz, a másik végét

pedig az A/V készülék megfelelő audiokimeneti csatlakozójához.

Fejhallgató csatlakozója

- Fejhallgatót a készüléken található fejhallgató kimenethez csatlakoztathat. Amíg a fejhallgató

csatlakoztatva van, a beépített hangszórók inaktívak.

9 AUDIO OUT[R-AUDIO-L]

Az RCA audiokábeleket a készüléke hátsó oldalán található [R- AUDIO-L] bemenethez csatlakoztassa,

a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.

0 EXT , EXT  CsatlakozóBevitel KimenetVideó Audió (bal/jobb) RGB Videó + Audió (bal/jobb)1. Külső O O O Csak TV-kimenet van.2. Külső O O Választható kimenet. Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy

videolemez-lejátszó számára.

! Kensington Lock (a modelltől függően)

A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer zikailag rögzíthető, ha a készüléket

nyilvános helyen használják.

Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához.

A Kensington zár helye a típustól függően változhat.

A távvezérlő áttekintése

Televízió készenléti gombja

Közvetlenül kiválasztja a TV-

Számgombok közvetlen

-: Hangerő csökkentése

Hang ideiglenes kikapcsolása

A képernyőn megjelenik a

„Csatornalista” felirat.

A gyakran használt funkciók

kiválasztásához használható.

A sugárzott műsor információinak

megtekintésére szolgál

WISELINK stb. kezelésére

Megnyomásával kiválasztható

sportközvetítésekhez, a lmekhez

Használja ezeket a gombokat

a DMA, WISELINK és Anynet+

( : Ezzel a távvezérlővel

vezérelhető az Anynet+ funkcióval

rendelkező Samsung felvevőkkel

Elérhető forrás kiválasztása

P<: Következő csatorna

Ez a funkció lehetővé teszi

fénykép- és zenefájlok

megtekintését és lejátszását külső

Visszatérés az előző menühöz

Az éles fény befolyásolhatja a távvezérlő teljesítményét.

A menü kurzorát vezérli

Kilépés a képernyőmenüből

Akkor használja, ha SAMSUNG DMA (digitális médiaadapter)

eszközt csatlakoztat HDMI-

interfészen keresztül, és DMA-

üzemmódra vált. (DMA gomb

nincs minden készüléken.)

Működéséről további információt

talál a DMA használati

útmutatójában. Ez a gomb akkor

használható, ha az „Anynet+

(HDMI-CEC)” állása „Be” (lásd

Képméret kiválasztása

Képhatás kiválasztása

Kilépés a teletext megjelenítési

Teletext méretének kiválasztása

Teletext megjelenítése

Fastext témaválasztás

Válasszon a Teletext, Dupla és

Teletext mód kiválasztása

P<: Teletext következő oldala

P>: Teletext előző oldala

Teletext tartalomjegyzék

Teletext kimerevítése

BN68-01410A-00Hun-0220.indd 6 2008-02-21 �� 4:44:14Magyar - 

Elemek behelyezése a távirányítóba

. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.

. Tegyen be két AAA méretű elemet.

Az elemek „+” és „–” pólusát az elemtartóban látható ábrával egyezően

. Tegye vissza a fedelet.

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és

tárolja őket hűvös, száraz helyen.

Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?

2. Felcserélődött az elemek plusz és mínusz pólusa?

3. Kifogytak az elemek?

4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?

5. Van a közelben uoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása

A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

A készenléti állapotot jelző fény világít a készüléken.

. Nyomja meg a készülék P gombját.

A távirányító POWER vagy TV gombjával is bekapcsolhatja a TV-készüléket.

A készülék automatikusan a legutoljára megtekintett csatornát választja ki.

. Nyomja meg a számgombot (0~9) vagy a csatornaváltó gombot (</>) a távvezérlőn vagy a készülék

A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük

és üzenetek megjelenítéséhez.

. A készülék a POWER gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése

A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető.

A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet

. Nyomja meg a távvezérlő POWER gombját.

A képernyő elsötétül, és a vörös készenléti jelzőfény világítani kezd a készüléken.

. A készülék visszakapcsolásához nyomja meg újra a POWER gombot, a számgombokat (0~9), a TV

gombot vagy a csatornaváltó (</>) gombot.

A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban.

Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.

. Kapcsolja be a készüléket, majd nyomja meg a MENU gombot.

A főmenü megjelenik a képernyőn. A menü bal oldalán látható

ikonok jelentése: Kép, Hang, Csatorna, Beállítás, Bemenet.

. A  vagy a  gombbal válassza ki az egyik ikont.

Az ikon almenüjébe az

. A kilépéshez nyomja meg az EXIT gombot.

Körülbelül egy perc múlva a képernyőmenü eltűnik.

A TOOLS gomb használata

A TOOLS gombbal gyorsan és könnyen kiválaszthatja a

leggyakrabban használt funkciókat. A „Eszközök” menü a

megtekintés külső bemeneti módjától függően változik.

. Nyomja meg az TOOLS gombot.

Megjelenik a „Eszközök” menü.

. A  vagy a  gombbal választhat menüt.

gombokkal jelenítheti meg,

módosíthatja és használhatja a kiválasztott elemeket. Az egyes

funkciók részletesebb ismertetését a megfelelő oldalon találja.

(lásd az 38. oldalt)

(lásd az 15. oldalt)

(lásd az 21. oldalt)

(lásd az 23. oldalt)

(lásd az 21. oldalt)

(lásd az 26. oldalt)

(lásd az 22. oldalt)

(lásd az 20. oldalt)

(lásd az 29. oldalt)

Kép Üzemmód : Normál Háttérvilágítás Kontraszt 9Fényerő Élesség 0 Szín 0Árnyalat Z0 V0 Részletbeállítások sTovábbi menüpontok

TV Mozgatás Belépés VisszaEszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs. : KiSRS TS XT : KiEnergiagazd. : KiKettős l/ll : MonoMozgatás Belépés Kilépés BN68-01410A-00Hun-0220.indd 8 2008-02-21 �� 4:44:15Magyar - 9

A TV-készülék legelső bekapcsolásakor több alapvető

felhasználói beállítás végezhető el egymás után automatikusan.

A lehetőségek az alábbiak.

Ha a „Plug & Play” futása alatt egy percet meghaladó

időtartamban a távvezérlőről nem érkezik bemenő jel,

aktiválódik a képernyővédő.

A képernyővédő aktiválódik, ha 15 percet meghaladó

időtartamban nincs működést jelző jel.

. Nyomja meg a távvezérlő POWER gombját.

Megjelenik a „Start Plug & Play.” üzenet az „OK” gombbal.

. Válassza ki a megfelelő nyelvet a  vagy  gomb lenyomásával.

gombbal hagyja jóvá választását.

. Az „Üzlet mód” vagy az „Otthon” mód kiválasztásához nyomja meg a  vagy a  gombot, majd

Javasoljuk, hogy TV-készülékét állítsa „Otthon” módra, hogy otthonában a legkiválóbb

képminőséget élvezhesse.

Az „Üzlet mód” mód használata kereskedelmi környezetben javasolt.

Ha a készüléket véletlenül „Üzlet mód” módba állította, és szeretne visszatérni a (Normál) „Otthon”

beállításba: Nyomja meg a TV hangerőszabályzó gombját. Amikor a hangerő képernyőmenüje

megjelenik, tartsa lenyomva 5 másodpercig a MENU gombot.

. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet az „OK” gombbal.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

. A megfelelő ország kiválasztásához nyomja meg a  vagy a  gombot,

. Az „Automata tárolás” menü a „Start” választásával jelenik meg. Nyomja meg az

A csatornakeresés automatikusan indul el és áll le.

gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü.

Válassza ki a  vagy a  gombbal az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc”.

Állítsa be az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” a  vagy a  gombbal.

A távvezérlőn található számgombok segítségével is beállíthatja az órát, napot, hónapot, évet és a

gombbal hagyja jóvá a választását. Megjelenik a „Jó szórakozást!” üzenet. Ha végzett,

Akkor is, ha nem nyomta meg az

gombot, az üzenet néhány másodperc múlva

automatikusan eltűnik.

 Nyelv: A nyelv kiválasztása.

 Ország: Az ország kiválasztása.

 Automata tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása.

 Órabeállítás: A TV órájának beállítása.

OK BN68-01410A-00Hun-0220.indd 9 2008-02-21 �� 4:44:16Magyar - 0

Ha vissza kívánja állítani ezt a funkciót...

. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a  vagy a  gombot a „Beállítás”

kiválasztásához, majd az

. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az

A beállításra vonatkozó további részletek a 9. oldalon

A „Plug & Play” funkció csak TV üzemmódban áll

Csatornák automatikus tárolása

Csatornák kézi tárolása

Csatornák automatikus tárolása

Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek).

Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az

aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat,

és bármely nem kívánt csatornát törölhet.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az

. Az „Ország” opció kiválasztásához nyomja meg az

. Válassza ki a megfelelő országot a  vagy a  gombbal, majd nyomja meg az

A  vagy a  gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER gombot.

A készülék elkezdi az elérhető csatornák letárolását.

gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot,

és visszatérhet a „Csatorna” menühöz.

. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (Lásd a 13. oldalt)

TV BeállításPlug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP  Mozgatás Belépés Vissza Belépés Vissza Plug & PlayPlug & Play indításaBelépés Vissza

OK TV CsatornaOrszág : Egyesült Kir.  Automata tárolás  Kézi tárolás 

Sorrend  Név  Finomhangolás  Mozgatás Belépés Vissza BN68-01410A-00Hun-0220.indd 10 2008-02-21 �� 4:44:17Magyar - 

Csatornák kézi tárolása

Tárolhatja a kívánt televíziós csatornákat, beleértve a

kábeltévés hálózaton fogadott csatornákat is.

A csatornák kézi tárolásakor:

♦ Eldöntheti, hogy kívánja-e tárolni mindegyik talált csatornát.

♦ Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Csatorna” menüpontot,

. A  vagy a  gombbal válassza ki a „Kézi tárolás”

menüpontot, majd nyomja meg az

. Válassza ki a megfelelő beállítást a  vagy a  gombbal,

. Ha megfelelőnek találja a beállítást, nyomja meg az

A menüből történő kilépéshez az EXIT gombot kell megnyomni.

♦ Program (a csatornához rendelni kívánt program száma)

− A  vagy a  gombbal választható ki a megfelelő szám.

A számot a távirányítón a (0~9) számgombbal közvetlenül is ki lehet választhatni.

♦ Színrendszer: Auto./PAL/SECAM/NTSC.

− Válassza ki a kívánt színnormát a  vagy a  gombbal.

♦ Hangrendszer: BG/DK/I/L

− Válassza ki a kívánt hangnormát a  vagy a  gombbal.

♦ Csatorna (Ha tudja a tárolni kívánt csatorna számát)

− A  vagy a  gombbal válassza a C (antenna) vagy az S (kábel) csatornatípust.

− Nyomja meg a  gombot, majd a  vagy  gombbal válassza ki a kívánt számot.

A számot a távirányítón a (0~9) számgombbal közvetlenül is ki lehet választhatni.

Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangnormát.

♦ Keresés (Ha nem ismeri a csatorna számát)

− A  vagy a  gombbal indítsa el a keresést.

− A hangolóegység addig pásztázza a frekvenciatartományt, amíg az első csatorna vagy a

kiválasztott csatorna meg nem jelenik a képernyőn.

♦ Tárolás (Store – a csatorna és a hozzá társított programszám tárolásakor)

− Válassza az „OK” beállítást az

− P (Program mód): A hangolás befejezésekor a térségben fogható műsorszóró állomásokat a

készülék a P00 és P99 pozíciószámhoz rendeli. A csatornát a pozíciószám megadásával

− C (Antennás csatorna mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó

számot, előhívhatja a kívánt (antennán keresztül sugárzott) csatornát.

− S (Kábeltelevíziós mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó

számot, előhívhatja a kívánt (kábel)csatornát. Kézi tárolásProgram : P Színrendszer :Auto. Hangrendszer : BG Csatorna : C Keresés :  MHzTárolás : ? Mozgatás Belépés Vissza TV CsatornaOrszág : Egyesült Kir.

 Automata tárolás 

Kézi tárolás  Csatornakezelő  Sorrend 

TV Mozgatás Belépés Vissza BN68-01410A-00Hun-0220.indd 11 2008-02-21 �� 4:44:17Magyar - 

Csatornák hozzáadása / zárolása

A Csatornakezelő elemmel kényelmesen zárolhat vagy

hozzáadhat csatornákat.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Csatorna” menüpontot,

. A  vagy a  gombbal válassza ki a „Csatornakezelő”

menüpontot, majd nyomja meg az

♦ Csatornák hozzáadása

A Csatornalista kényelmesen bővíthető csatornákkal.

. A „Csatornalista” kiválasztásához nyomja meg az

. Lépjen a ( ) mezőre a /// gombbal, válassza

ki a hozzáadni kívánt csatornát, és az

megnyomásával adja hozzá.

Ha újra megnyomja az

gombot, a ( ) jelzés

eltűnik a csatorna mellől, és a csatorna nem adódik hozzá.

Ha a „Gyermekzár” „Be” van kapcsolva, a „ ” aktív.

♦ Csatornák zárolása

A kép eltüntetését és a hang némítását lehetővé tévő funkció

segítségével megakadályozhatja, hogy illetéktelen személyek,

például gyermekek nézhessék a számukra nem megfelelő

. A  vagy a  gombbal válassza ki a „Gyermekzár”„Gyermekzár”Gyermekzár”

menüpontot, majd nyomja meg az

. A  vagy a  gombbal válassza ki a „Be” beállítást, majd

. A  vagy a  gombbal válassza ki a „Csatornalista”

menüpontot, majd nyomja meg az

. Lépjen a ( ) mezőre a /// gombbal, válassza ki a

zárolni kívánt csatornát, és az

megnyomásával zárolja.

Ha újra megnyomja az

gombot, a ( ) jelölés

eltűnik a csatorna mellől, és a csatorna nem lesz zárolt.

Ha a „Gyermekzár” be van kapcsolva, egy kék képernyő

9. A menüből történő kilépéshez az EXIT gombot kell megnyomni.

A „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthatA „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthat

a „ ” helyen kiválasztott csatornák aktív és inaktív állapota

Ezeket az opciókat könnyedén kiválaszthatja a távvezérlőEzeket az opciókat könnyedén kiválaszthatja a távvezérlő

➣ CsatornaOrszág : Egyesült Kir.  Automata tárolás 

Kézi tárolás  Csatornakezelő  Sorrend  Név Finomhangolás  Mozgatás Belépés Vissza

TV TV Csatornakezelő Csatornalista 

Gyermekzár : Ki  Mozgatás Belépés VisszaP  CCsatornalistaMozgatás BelépésOldal VisszaHozzáadá Zárol / 0Prog.0 C-- C BBC  C C C S S S9 S BN68-01410A-00Hun-0220.indd 12 2008-02-21 �� 4:44:19Magyar - 

Tárolt csatornák rendezése

Ezzel a művelettel módosíthatja a tárolt csatornák

Erre a műveletre az automatikus mentés használata után lehet

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Csatorna” menüpontot,

. A  vagy a  gombbal válassza ki a „Sorrend” menüpontot,

. A  vagy a  gomb lenyomásával válassza ki sorban a

módosítani kívánt csatornaszámot. Nyomja meg az

A kiválasztott csatorna száma és neve a jobb oldalra kerül.

. A  vagy a  gombbal lépjen a módosítani kívánt helyre, és

A kiválasztott csatornát kicserélte a kiválasztott számon

előzőleg tárolt csatornára.

. A többi csatorna elhelyezéséhez ismételje meg a  – . lépést.

. A kilépéshez nyomja meg az EXIT gombot.

Csatornanevek hozzárendelése

A csatornainformációk sugárzásakor a készülék a

csatornaneveket automatikusan hozzárendeli a csatornákhoz.

Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új

neveket is hozzárendelhet.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a  vagy a  gombot a „Csatorna” menü

kiválasztásához, majd az

. A  vagy a  gombbal válassza ki a „Név” menüpontot, majd

. Ha szükséges, a  vagy a  gombbal válassza ki az

átnevezendő csatornát. Nyomja meg az

A névmező körül megjelenik a kiválasztási sor.

A következő karakterek használhatók: Az ábécé betűi (A–Z), számok (0–9) és speciális karakterek

(+, -, *, /, szóköz)

. Valamennyi átnevezendő csatorna esetén ismételje meg a . és . lépést.

. A kilépéshez nyomja meg az EXIT gombot.

Következőhöz... Művelet…

Betű, szám vagy szimbólum

Nyomja meg a  vagy a 

A következő betűre lépés

Nyomja meg a  gombot.

Az előző betűre lépés

Nyomja meg a  gombot.

gombot. CsatornaOrszág : Egyesült Kir.

 Automata tárolás Kézi tárolás Csatornakezelő Sorrend  Név Finomhangolás  TV Mozgatás Belépés VisszaSorrendProg. Cs. Név  0 C-- C  C C S s TV Mozgatás Belépés VisszaCsatornaOrszág : Egyesült Kir.

 Automata tárolás Kézi tárolás Csatornakezelő Sorrend  Név Finomhangolás  Mozgatás Belépés Vissza

TV Név Mozgatás Belépés VisszaProg. Cs. Név  0 C-- ----- C -----  C ----- C ----- S ----- s

TV BN68-01410A-00Hun-0220.indd 13 2008-02-21 �� 4:44:20Magyar - 

Csatornák nomhangolása

Kézi nomhangolással igazíthatja be egy adott csatorna

. A nomhangolni kívánt csatorna közvetlen kiválasztásához

nyomja meg a megfelelő számgombot.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a  vagy a  gombot a „Csatorna” menü

kiválasztásához, majd az

. A  vagy a  gombbal válassza ki a „Finomhangolás”

menüpontot, majd nyomja meg az

. A  vagy a  gombbal nomhangolhatja a képet.

. A kilépéshez nyomja meg az EXIT gombot.

A már mentett nomhangolt csatornák száma mellett, a

csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután

a csatorna száma vörös lesz.

Ha a nomhangolást „Vissza” szeretné állítani, nyomja meg a

 vagy  gombot, majd az

➣ CsatornaOrszág : Egyesült Kir.

 Automata tárolás Kézi tárolás Csatornakezelő Sorrend  Név Finomhangolás  TV Mozgatás Belépés VisszaFinomhangolás P 

0 Vissza Beállítás Mentés Vissza BN68-01410A-00Hun-0220.indd 14 2008-02-21 �� 4:44:20Magyar - 

Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az

gomb ismételt megnyomásával válassza az

„Üzemmód” menüpontot.

. Válassza ki a kívánt képhatást a  vagy a  gombbal. Nyomja

. A kilépéshez nyomja meg az EXIT gombot.

 Kiemelt: Nagy felbontású kép megjelenítése világos

 Normál: Kép optimális megjelenítése normál környezetben.

 Film: Kép kellemes megjelenítése sötét szobában.

A Kép módot minden egyes bemeneti forrásra külön be kell

A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „Kép Üzemmód”.

. A  vagy a  gombbal válassza ki a kívánt képmódot.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Kép Üzemmód : Normál Háttérvilágítás Kontraszt 9Fényerő Élesség 0 Szín 0Árnyalat Z0 V0 Részletbeállítások  s További menüpontok TV Mozgatás Belépés Vissza Kép Üzemmód : Háttérvilágítás Kontraszt 9Fényerő Élesség 0 Szín 0Árnyalat Z0 V0 Részletbeállítások sTovábbi menüpontok TV Mozgatás Belépés VisszaKiemeltNormál Film EszközökAnynet+ (HDMI-CEC)Kép Üzemmód ◄ Normál ►Hang üzemmód : EgyediAuto kikapcs : KiSRS TS XT : KiEnergiagazd. : KiKettős l/ll : MonoMozgatás Beállítás Kilépés BN68-01410A-00Hun-0220.indd 15 2008-02-21 �� 4:44:21





 A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását.

 A  vagy a  gombbal válassza ki a kívánt elemet. Nyomja

 A  vagy a  gombbal válassza ki a kívánt elemet. Nyomja meg

 A kilépéshez nyomja meg az  gombot.

A képernyő fényerejét az LCD háttérvilágítás

fényerejének beállításával szabályozhatja. (0~10)

A tárgyak és a háttér világosságának és

sötétségének beállítása.

A teljes képernyő fényerejének beállítása.

A tárgyak kontúrjának élesítése, illetve

elmosódottabbá tétele.

A színek világosabbá vagy sötétebbé tétele.

A tárgyak színének beállítása, pirosabbá vagy

zöldebbé téve azokat a természetesebb hatás elérése

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.

PC üzemmódban csak a „Háttérvilágítás”, a „Kontraszt” és a „Fényerő” beállítását módosíthatja.

A PAL-rendszer TV, Külső, AV és S-Video üzemmódjánál a „Árnyalat” funkció nem használható.

A „Visszaáll.” gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre.

(Lásd a „Képbeállítás visszaállítása a gyári alapértékekre” című részt a 17. oldalon.)





 A menü megjelenítéséhez nyomja meg a  gombot.

A „Kép” menüpont kiválasztásához nyomja meg az

 A „Üzemmód” menüpont kiválasztásához nyomja meg az

 A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások”

menüpontot, majd nyomja meg az

 Válassza ki a kívánt beállítást a  vagy a  gombbal, majd

 Ha megfelelőnek találja a beállítást, nyomja meg az

 A kilépéshez nyomja meg az  gombot.

A „Részletbeállítások” funkció használatára „Normál” vagy

„Film” üzemmódban van lehetőség.

PC üzemmódban a „Részletes beállítások” elemei közül csak

a „Dinamikus kontraszt”, a „Gamma” és a „Fehéregyensúly”

értékét módosíthatja.



A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.



A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa.

Beállíthatja az elsődleges színek (piros, zöld, kék) erősségét.

Nyomja a  vagy a  gombot addig, amíg el nem éri az optimális beállítást.



A színskála „Vörös”, „Zöld” és „Kék” színből álló színmátrix.

Kedvenc színterének kiválasztásával fedezze fel a legtermészetesebb színeket.

♦ Az Automatikus színskála automatikusan beállítja a legtermészetesebb színtónust a

programforrások alapján.

♦ A Természetes színskála mély és színgazdag tónust jelent.

♦ A színtartomány egyéni ízlésnek megfelelő beállítása.





A színtartományt egyéni ízlésének megfelelően állíthatja be.

A „Szín” akkor áll rendelkezésre, ha a „Színköz” beállítása „Egyéni”.

A  vagy a  gombbal választhat a „Vörös”, „Zöld”, „Kék”, „Sárga”, „Cián” és „Bíbor” szín közül.

A „Szín” menüben beállíthatja a kiválasztott szín RGB (vörös/zöld/kék) értékeit.

A  vagy a  gombbal választhatja ki a „Vörös”, „Zöld” vagy „Kék” színt módosításra.

A  vagy a  gomb lenyomásával növelheti, illetve csökkentheti az egyes elemek értékét. Nyomja

A színtér visszaállítása az alapértelmezett értékekre.



A természetesebb képszínezés érdekében a színhőmérséklet beállítható.

: A módosított értékeknek

megfelelően változik a módosított képernyő.

Válassza ki a megfelelő beállítást a  vagy a  gombbal, majd nyomja meg az

Nyomja a  vagy a  gombot addig, amíg el nem éri az optimális beállítást.

: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre.



Hangsúlyozhatja a képen a bőrtónus árnyalatát.

Nyomja a  vagy a  gombot, amíg el nem éri az optimális beállítást.

A módosított értékek megjelennek a módosított képernyőn.

Hangsúlyozhatja az objektumok határait a képen.

Az xvYCC üzemmód bekapcsolásával növelheti a részletességet és a színtartományt, ha olyan külső

eszközről (pl. DVD-lejátszóról) néz lmeket, amely a HDMI vagy Komp. Be csatlakozóhoz csatlakozik.

A szolgáltatás használatához a képüzemmódot Film állásba kell állítania.

Csak a „Film” mód „HDMI” és „Komponens” beállításánál áll rendelkezésre.

Ha az xvYCC funkció aktív, a PIP (kép a képben) funkció nem választható.





 A megfelelő képhatás kiválasztásához végezze el a „Képtípus

módosítása” című rész 1 - 3. utasítását a 15. oldalon.

 A  vagy a  gombbal válassza ki a „Visszaáll.” menüpontot,

 A  vagy a  gombbal válassza ki az „OK” vagy a „Kilépés”

feliratot. Nyomja meg az

 A kilépéshez nyomja meg az  gombot.

A „Visszaáll.” mindegyik képmódra használandó.

              BN68-01410A-00Hun-0220.indd 17 2008-02-21 �� 4:44:23Magyar - 

A képopció beállítása

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A „Kép” menüpont kiválasztásához nyomja meg az

. A  vagy a  gombbal válassza ki a „Kép” menüpontot, majd

. Válassza ki a kívánt beállítást a  vagy a  gombbal, majd

. Ha megfelelőnek találja a beállítást, nyomja meg az

. A kilépéshez nyomja meg az EXIT gombot.

PC üzemmódban a „Képopciók” elemei közül csak a

„Színtónus” és a „Méret” módosítható.

Színtónus: Hideg/Hideg/Normál/Meleg/Meleg

Beállíthatja a szemének legkellemesebb színtónust is.

A beállított értékeket a rendszer a kiválasztott „Kép” függően

A „Meleg1” és a „Meleg2” csak akkor használható, ha a

képmód beállítása „Film”.

Méret: Auto széles/:9/Széles nagyítás/Nagyítás/:/ Csak pásztázás

Beállíthatja az igényeinek legjobban megfelelő képméretet.

Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra.

 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra

Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.

Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt.

:: Ez az alapértelmezett beállítás videó vagy normál tévéadás megtekintéséhez.

Csak pásztázás: Ennek a funkciónak a használata teljes, levágás nélküli képet biztosít, ha a

bejövő jelsorozat HDMI (720p/1080i/1080p) vagy Komponens (1080p/1080i).

Az „Auto széles” funkció csak „TV”, „1. Külső”, „2. Külső”, „AV”, és „S-Video” módban elérhető.

PC üzemmódban csak a „16:9” és a „4:3” mód állítható be.

A TV bemenetéhez csatlakoztatott minden külső eszköz beállításai módosíthatók és tárolhatók.

Ha az eszközön több mint két órán keresztül állókép jelenik meg, időleges képernyőbeégés fordulhat elő.

„Széles nagyítás”: A szimbólumnak a  vagy az

gomb megnyomásával történő

kijelölését követően használja a  vagy a  gombot a kép függőleges irányú

„Nagyítás”: A  vagy a  gombbal válassza ki a szimbólumot. A kép felfelé vagy lefelé tolásához

használja a  vagy  gombot. A kiválasztását követően használja a  vagy a 

gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez.

Amikor a PIP (Kép a képben) beállítása Double (Kettős) ( , ) mód, a Képméret nem állítható.

A „Csak pásztázás” kiválasztása után HDMI (00i/00p) vagy Komponens (00i/00p)

üzemmódban: Válassza ki az elemet a ◄ vagy a ►gomb megnyomásával. A képet a ▲, ▼, ◄

vagy ► gombbal mozgathatja.

Hang: A ▲ vagy a ▼ gombbal válassza a „Hang” elemet, majd nyomja meg az

A beállítás alaphelyzetbe állítható.

Ezeket a beállításokat a távvezérlő P.SIZE gombjával is

Kép További menüpontokKépopciók Visszaáll. : OK  TV Mozgatás Belépés VisszaKépopciókSzíntónus : Normál Méret : Auto széles Képernyő mód : :9 Dig. Zajcsökk. : Auto  DNIe : Be HDMI feketeszint : Normál Mozi plusz : Alacsony  Csak kék üzemmód : Ki  Mozgatás Belépés Vissza

TV BN68-01410A-00Hun-0220.indd 18 2008-02-21 �� 4:44:24Magyar - 9

Képernyő mód: :9/Széles nagyítás/Nagyítás/:

Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt

képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes

európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak

A képet 16:9 arányú, szélesvásznú módba állítja.

Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.

Nagyítás: Vízszintesen felnagyítja a képet a képernyőn.

:: A képet 4:3 arányú normál módba állítja.

Ez a funkció csak „Auto széles” módban használható.

Ez a funkció a PC, Komponens vagy HDMI módban nem használható.

Dig. Zajcsökk.: Ki/Alacsony/Közepes/Magas/ Auto.

Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és

szellemképet, amely megjelenhet a képernyőn.

Ha gyenge a jel, válasszon másik opciót a jobb képminőség elérése érdekében.

DNIe: Ki/Bemutató/Be

A kiváló képminőség érdekében a televízió DNIe-funkcióval rendelkezik. Ez a funkció akkor működik,

ha a DNIe „Be” van kacsolva. Ha a DNIe funkciót a Bemutató állapotra váltotta, a képernyőn

demonstrációs céllal láthatja a normál és a DNIe-funkciót alkalmazó képet. Így megláthatja a

különbséget a kép minőségében.

(a Samsung digitális képminőség-javító technológiája)

Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel

még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb,

tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít.

Ez a funkció „Film” és „Normál” üzemmódban nem használható.

HDMI feketeszint: Normál/Alacsony

A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

Ez a funkció csak akkor aktív, ha a kívülről származó bemenet a HDMI csatlakozón érkezik

Mozi plusz: Ki/Alacsony/Közepes/ Magas/Bemutató

Természetesebb bőrtónust és tisztábban olvasható szöveget láthat még a gyorsan mozgó jeleneteknél

Ezt a funkciót lmnézéshez érdemes használni.

Ez a funkció nem áll rendelkezésre „Széles nagyítás” és „Nagyítás” üzemmódban.

Ez a funkció nem áll rendelkezésre, amikor a „PIP” (Kép a képben) beállítása „Be” .

HDMI 1080p/24Hz üzemmódban nem használható.

Csak kék üzemmód: Ki/Be

Ez a funkció AV készülékek bemérésével foglalkozó szakemberek számára hasznos. Ez a funkció csak

a kék jelet jeleníti meg, eltávolítva a vörös és a zöld jeleket a videojelből, így kék szűrő hatást biztosít,

amely a videoberendezések (pl. DVD-lejátszók, házimozirendszerek stb.) Color (Szín) és Árnyalat

beállításának módosításához használatos.

E funkcióval a Color (Szín) és Árnyalat értékét az egyes videoeszközök jelszintjének megfelelő értékre

állíthatja a vörös, zöld, kék, cián, bíbor és sárga színoszlop-mintával, további kék szűrő használata

A „Csak kék üzemmód” akkor használható, ha a képmód beállítása „Film” vagy „Normál”.

BN68-01410A-00Hun-0220.indd 19 2008-02-21 �� 4:44:24Magyar - 0

Kép a képben megjelenítés (PIP)

A teljes képernyős képablakkal egyidejűleg egy kisebb

képablak is megjeleníthető. Ezáltal a nagy képablak

megtekintése közben másik műsort vagy bármilyen

csatlakoztatott berendezés videobemenetét is nézheti.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki a „PIP” menüpontot, majd

. Válassza ki a megfelelő beállítást a  vagy a  gombbal,

. Ha megfelelőnek találja a beállítást, nyomja meg az

. A kilépéshez nyomja meg az EXIT gombot.

Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége

valamelyest romlik, amikor a főképernyőn játékot vagy karaokét

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „PIP” menüpontot, majd

. A  vagy a  gombbal választhat ki egy elemet.

. A  vagy a  gombbal választhatja ki a megfelelő lehetőséget.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Aktiválhatja vagy kikapcsolhatja a PIP funkciót.

Komponens TV, 1. Külső, 2. Külső, AV HDMI 1, 2, 3 TV, 1. Külső, 2. Külső, AV PC TV, 1. Külső, 2. Külső, AV

Kiválaszthatja az alkép forrását.

Kiválaszthatja az alkép méretét.

Ha a főkép „HDMI” módban van, a „Méret” beállítás rendelkezésre áll.

Kiválaszthatja az alkép helyzetét.

Double (Kettős) ( , ) üzemmódban a „Helyzet” nem választható ki.

Csak akkor választhat csatornát az alképhez, ha a „Forrás” „TV”-re lett állítva.

TV BeállításPlug & Play  Nyelv : Magyar 

Idő  Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki  PIP  Mozgatás Belépés Vissza Üzemmód : Egyedi 

Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

Forrás : TV  Méret :  Helyzet : 

Program : P   Mozgatás Belépés VisszaEszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : KiSRS TS XT : KiEnergiagazd. : Ki PIP Mozgatás Belépés Kilépés PIP PIP : ◄ Be ►Forrás : TVProgram : P Méret :Helyzet :Mozgatás Beállítás Vissza BN68-01410A-00Hun-0220.indd 20 2008-02-21 �� 4:44:25Magyar - 

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Hang” menüpontot, majd

. Válassza ki a megfelelő beállítást a  vagy a  gombbal,

. Ha megfelelőnek találja a beállítást, nyomja meg az

. A kilépéshez nyomja meg azA kilépéshez nyomja meg az EXIT gombot.

♦ Üzemmód: Normál/Zene/Film/Beszéd/Egyedi

Kiválaszthatja az adott műsor megtekintéséhez használni

kívánt speciális hanghatásokat.

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „Hang üzemmód”.

. A ◄ vagy a ► gombbal válassza ki a kívánt hangmódot.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Balansz/00Hz/00Hz/kHz/kHz/0kHz

A TV-készülék számos olyan beállítással rendelkezik,

amelyekkel szabályozni lehet a hangminőséget.

Ha ezeknek a beállításoknak valamelyikét módosítja, a

hangmód automatikusan az „Egyedi” beállításra vált.

A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5.1 többcsatornás

tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző

virtuális térhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső

hangszóróin keresztül. A rendszer teljesen kompatibilis az összes többcsatornás formátummal.

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „SRS TS XT”.

. A  vagy a  gombbal válassza ki a „Ki” vagy a „Be”.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

A TruSurround XT, az SRS és a szimbólum az SRS Labs, Inc. védjegye.

A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli

♦ Autom. hangerő: Ki/Be

Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem

kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval

automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet

csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

➣ TVHangszínszabályzóBalansz 00Hz 00Hz kHz kHz 0kHz Mozgatás Beállítás Vissza

TV J B EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : KiSRS TS XT ◄ Ki ►Energiagazd. : KiKettős l/ll : MonoMozgatás Beállítás KilépésEszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód ◄ Egyedi ►Auto kikapcs : KiSRS TS XT : KiEnergiagazd. : KiKettős l/ll : MonoMozgatás Beállítás KilépésTV Hang Üzemmód : Egyedi Hangszínszabályzó  SRS TS XT : Ki  Autom. hangerő : Ki TV hangszóró : Be Hangválasztás : Főkép 

Mozgatás Belépés Vissza

TV BN68-01410A-00Hun-0220.indd 21 2008-02-21 �� 4:44:27Magyar - 

♦ TV hangszóró: Ki/Be

Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt.

A +, - és MUTE gomb nem használható, ha a „TV hangszóró” ki van kapcsolva.

Ha a „TV hangszóró” beállítása „Ki”, a Hang menüből csak a „Hangválasztás” beállítás működik

♦ Hangválasztás: Főkép/Alkép

Amíg a PIP funkció aktív, hallgathatja az alkép (PIP) műsorának hangját.

− Főkép: A főkép hangjának hallgatására használható.

− Alkép: Az alkép hangjának hallgatására használható.

A hangmód kiválasztása

A hangmódot a „Eszközök” menüben állíthatja be.

„Kettős I/II” beállításnál az aktuális hangmód megjelenik a

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „Kettős I/II”.

. A  vagy a  gombbal választhatja ki a megfelelő lehetőséget.

Audió típusa Kettős 1/2 Alap

STEREO  MONO Kettős

MONO  STEREO Kettős

Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.

Ez a funkció csak sztereó hangjel esetén aktív. Monó hangjel esetén kikapcsol.

Ez a funkció csak TV módban használható.

Fejhallgató csatlakoztatása (külön megvásárolható)

A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben

tartózkodók zavarása nélkül nézheti a TV-műsort.

Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő aljzatba,

csak az „Automatikus hangerő” és a „Hangválasztás” beállítások

választhatók a hangmenüben (PIP-módban).

A nagy hangerővel és hosszantartóan használt fejhallgató

halláskárosodást okozhat.

Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak.

A TV és a fejhallgató hangerejének beállítása eltérő.

➣ EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : KiSRS TS XT : Ki Energiagazd. : KiKettős l/ll ◄ Mono ►Mozgatás Beállítás Kilépés TV oldalsó panel

BN68-01410A-00Hun-0220.indd 22 2008-02-21 �� 4:44:27Magyar - 

Az aktuális idő beállítása és megjelenítése

Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb

megnyomásakor megjelenjen az aktuális idő. Akkor is be kell

állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki az „Idő” menüpontot, majd

. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az

. A kilépéshez nyomja meg az EXIT gombot.

Az INFO gomb minden megnyomásakor megjelenik az aktuális idő.

A távvezérlőn található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az

Az automatikus kikapcsolás beállítása

Megadhat egy olyan – 0 és 0 perc közötti – időtartamot,

amelynek letelte után a televízió automatikusan készenléti

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki az „Idő” menüpontot, majd

. A  vagy a  gombbal válassza ki az „Auto kikapcs.”

menüpontot, majd nyomja meg az

. Nyomja meg annyiszor a  vagy a  gombot, míg meg nem

jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180).

. A kilépéshez nyomja meg az EXIT gombot.

Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan

készenléti üzemmódba kapcsol.

. Nyomja meg a távvezérlő TOOLS gombját.

. AA  vagy a  gombbal válassza ki a „Auto kikapcs.”.

. A  vagy a  gombbal választhatja ki a perc értékét.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Következőhöz... Gomb

Beállítás megerősítése.

gomb. Üzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV Beállítás Plug & Play 

Idő  Fényeffektus : Használatkor be Falra szerelt

 Dallam : Ki  Szórakoztatás : Ki  Energiagazd. : Ki 

PIP  Mozgatás Belépés Vissza TV ÓrabeállításHónap 0

Perc Mozgatás Beállítás VisszaÜzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV Beállítás Plug & Play 

Idő  Fényeffektus : Használatkor be Falra szerelt

 Dallam : Ki  Szórakoztatás : Ki  Energiagazd. : Ki 

PIP  Mozgatás Belépés Vissza Idő Órabeállítás : 00:00Auto kikapcs. :. időzítő :. időzítő : . időzítő : Mozgatás Belépés Vissza

0 EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs. ◄ Ki ►SRS TS XT : Ki Energiagazd. : KiKettős l/ll : Mono Mozgatás Beállítás Kilépés BN68-01410A-00Hun-0220.indd 23 2008-02-21 �� 4:44:29Magyar - 

A televízió automatikus be- és kikapcsolása

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki az „Idő” menüpontot, majd

. A  vagy a  gombbal válassza ki az „1. időzítő”, a „2. időzítő”

vagy a „3. időzítő” menüpontot, majd nyomja meg az

Az időzítő be- és kikapcsolásához három különböző beállítása

. Válassza ki a beállítási mezőket a  vagy a  gombbal.

A beállítást végezze a  vagy a  gombbal.

♦ Bekapcsolási idő: Állítsa be az órát, a percet és válasszon az

„Bekapcsolva”/„Inaktivált” beállítás közül.

(Az időzítésnek a megadott beállítással

történő aktiválásához válassza ki az

„Bekapcsolva” opciót.)

♦ Kikapcsolási idő: Állítsa be az órát, a percet és válasszon az „Bekapcsolva”/„Inaktivált” beállítás

közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki

az „Bekapcsolva” opciót.)

♦ Hangerő: Válassza ki a megfelelő bekapcsolási hangerő szintjét.

♦ Ismétlés: Választható az „Egyszer”, „Minden nap”, „Hétfő~Péntek”, „Hétfő~Szombat”, illetve a

„Szombat~Vasárnap” beállítás.

♦ Program: Ha az időzítés be van kapcsolva, adott csatornára válthat.

A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát és a percet.

Automatikus kikapcsolás

Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és

3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt

állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során

A nyelv kiválasztása

A készülék első használatakor meg kell adnia, hogy milyen

nyelven jelenjenek meg a menük és utasítások.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki a „Nyelv” menüpontot, majd

. A  vagy a  gombbal válassza ki a kívánt nyelvet.

. A kilépéshez nyomja meg az EXIT gombot.

TV BeállításPlug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP  Mozgatás Belépés Vissza TV BeállításPlug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki Energiagazd. : Ki PIP  Mozgatás Belépés Vissza TV . időzítőBekapcsolási időIsmétlésEgyszer 00

: Kikapcsolási idő 00

► Mozgatás Beállítás VisszaInaktiváltInaktivált 0 Hangerő 00

 Program BN68-01410A-00Hun-0220.indd 24 2008-02-21 �� 4:44:30Magyar - 

A fényeffektus kiválasztása (típusfüggő)

A TV előoldalán található jelzőfény a helyzetnek megfelelően

kapcsolható be/ki. Kikapcsolhatja ha takarékoskodni akar az

energiával vagy zavarja szemét a jelzőfény.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,

. A  vagy a  gombbal válassza ki a „Fényeffektus”

menüpontot, majd nyomja meg az

. A  vagy a  gomb megnyomásával választhatja ki az „Ki”,

„Készenléti be”, „Használatkor be” vagy az „Be” lehetőséget.

Ki: A LED-jelző nem kapcsol be.

Készenléti be: Csökkentett energiatakarékos módba állítja

Használatkor be: TV-nézés közben a LED-jelző bekapcsol.

Be: A LED mindig világít.

Kapcsolja „Ki” a „Fényeffektus” a minimális energiafelhasználás érdekében.

. A kilépéshez nyomja meg az EXIT gombot.

Dallam/Szórakoztatás/Energiagazd.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Beállítás” menüpontot,„Beállítás” menüpontot,” menüpontot,

. Válassza ki a megfelelő beállítást a  vagy a  gombbal, majd

. Ha megfelelőnek találja a beállítást, nyomja meg az

. A kilépéshez nyomja meg az EXIT gombot.

Dallam: Ki/Alacsony/Közepes/Magas

A TV be- és kikapcsolásakor hallható dallam beállítására szolgál.

Nem hallható a dallam

− A TV-ről nem érkezik hang, mert megnyomta a MUTE gombot.

− A TV-ről nem érkezik hang, mert megnyomta a - (Hangerő) gombot.

− Ha az Alváskapcsoló funkció kikapcsolta a TV-t.

➣ Üzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV Beállítás Plug & Play  Nyelv : Magyar  Idő  Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki  Energiagazd. : Ki 

PIP  Mozgatás Belépés VisszaÜzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV Beállítás Plug & Play  Nyelv : Magyar  Idő  Fényeffektus : Használatkor be Falra szerelt

 Dallam : Ki  Szórakoztatás : Ki 

PIP  Mozgatás Belépés Vissza

LED BN68-01410A-00Hun-0220.indd 25 2008-02-21 �� 4:44:31Magyar - 

♦ Szórakoztatás: Ki/Sport/Mozi/Játék

Az „Szórakoztatás” módban kiválaszthatja a legjobb megjelenítést és hangot a sportközvetítésekhez,

filmekhez és játékokhoz.

− Ki: Az „Szórakoztatás” funkció kikapcsolása.

− Sport: Optimális kép- és hangminőség sportközvetítéshez. Még mozgalmasabb kép és hang.

− Mozi: Optimális kép- és hangminőség filmekhez. Gazdagabb kép és tovább javított hang.

− Játék: Optimális kép- és hangminőség játékokhoz. A TV-hez külső játékkonzol csatlakoztatásakor ez

a mód megnöveli a játék sebességét.

Ha a három „Szórakoztatás” üzemmód bármelyikét bekapcsolja, a készülék lezárja a

beállításokat, és azok tovább nem módosíthatók. Ha szeretne további beállításokat végezni a

kép- vagy a hangmódban, akkor ki kell kapcsolnia az „Szórakoztatás” üzemmódot.

Az „Szórakoztatás” beállításait minden bemeneti forráshoz elmenti a készülék.

Ha a három „Szórakoztatás” mód bármelyike be van kapcsolva, az „SRS TS XT” funkció nem

Az „Szórakoztatás” beállítás módosításához nyomja meg

többször a távvezérlő E.MODE gombját.

♦ Energiagazd.: Ki/Alacsony/Közepes/Magas/Auto.

Ez a funkció automatikusan beállítja a képernyő fényerejét a környezeti fényviszonyoknak megfelelően.

− Ki: Az energiatakarékos funkció kikapcsolására szolgál.

− Alacsony: Csökkentett energiatakarékos módba állítja a TV-készüléket.

− Közepes: Közepes energiatakarékos módba állítja a TV-készüléket.

− Magas: Kiemelt energiatakarékos módba állítja a TV-készüléket.

− Auto.: Automatikusan beállítja a TV-képernyő fényerejét a jelenetnek megfelelően.

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „Energiagazd.”.

. A  vagy a  gombbal válassza ki a „Ki”, „Alacsony”

„Közepes”, „Magas”, „Auto.”.

. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

➣ EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : Ki SRS TS XT : Ki Energiagazd. ◄ Ki ►Kettős l/ll : Mono Mozgatás Beállítás Kilépés BN68-01410A-00Hun-0220.indd 26 2008-02-21 �� 4:44:31Magyar - 

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Bemenet” menüpontot,

. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az

Amennyiben nincs külső eszköz a készülékéhez

csatlakoztatva, a „Forráslista” csak a „TV”, „1. Külső”,

„2. Külső” van aktiválva.

Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI1”, „HDMI2”

és a „HDMI3” csak akkor van aktiválva, ha készüléket

csatlakoztatott hozzájuk.

. A  vagy a  gombbal válassza ki a kívánt eszközt.

A bemeneti forrásnevek szerkesztése

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének

megadásával a bemeneti forrásválasztás megkönnyíthető.

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Bemenet” menüpontot,

. A  vagy a  gombbal válassza ki a „Névszerkesztés”

menüpontot, majd nyomja meg az

. A szerkeszteni kívánt eszközt az  vagy a  gombbal

választhatja ki. Nyomja meg az

. A  vagy a  gombbal válassza ki a kívánt eszközt.

. A kilépéshez nyomja meg az EXIT gombot.

Ha 1920 x 1080 @60 Hz-es felbontással üzemelő

számítógépet csatlakoztat a HDMI IN 2 porthoz, a „HDMI2”

módot „PC” kell állítania „Bemenet” mód „Névszerkesztés”

A távirányítón lévő SOURCE gomb megnyomásával válthat az

elérhető források között. A TV mód a távirányító TV gombja, a

számgombok (0~9), és a P</> gomb segítségével is

Nézheti HDMI üzemmódban is a távvezérlőn található HDMI

gomb megnyomásával. Üzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV BemenetForráslista : TV Névszerkesztés Anynet+(HDMI-CEC) WISELINK Mozgatás Belépés VisszaÜzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV ForráslistaTV . Külső : ----. Külső : ----AV : ----S-Video : ----Komponens : ----PC : ----sTovábbi menüpontok Mozgatás Belépés VisszaÜzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV BemenetForráslista : TV Névszerkesztés Anynet+(HDMI-CEC) WISELINK Mozgatás Belépés VisszaÜzemmód : Egyedi  Hangszínszabályzó  SRS TS XT : Ki 

Autom. hangerő : Ki 

Internal Mute : Ki  Vissza Mozgatás Belépés Vissza

TV Névszerkesztés. Külső : ----. Külső : ----AV : ----S-Video : ----Komponens : ----PC : ----HDMI : ----HDMI : ----HDMI : ---- Mozgatás Belépés Vissza ---- Videomagnó DVD Kábelvevő egy ség MűholdvevőPVR-vevőAV-vevő egység s

BN68-01410A-00Hun-0220.indd 27 2008-02-21 �� 4:44:33Magyar - 

A (Windows XP alapú) számítógépes szoftver beállítása

Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos

számítógép esetében. A saját számítógépén megjelenő képek azonban az adott

Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha

a tényleges képernyők különböznek is, az esetek többségében ugyanazok az

alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a

számítógép gyártójával vagy a Samsung márkakereskedőjével.)

. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra.

. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák”

kategóriát. Ekkor az ablak tartalma megváltozik.

. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a

Megjelenítés tulajdonságai párbeszédablak.

. A párbeszédpanelen kattintással válassza a „Beállítások ” lapfület. A méret (felbontás) helyes

beállítása: optimálisan 1920 X 1080. Ha a függőleges frekvencia választható a képernyőbeállítások

párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az „OK”

gombra, és lépjen ki a párbeszédpanelből.

A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt

változik. A táblázatban szereplő felbontásokat javasoljuk.

HDMI/DVI csatlakoztatás esetén HDMI IN 2 csatlakozót kell használni.

A sorváltós módot a rendszer nem támogatja.

Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.

A túl hosszú vagy rossz minőségű VGA-kábel a képet nagy felbontású (1920x1080 vagy 1600x1200)

üzemmódban zajossá teheti.

D-Sub Bemenet Mód Felbontás Vízszintesfrekvencia (kHz)Függőlegesfrekvencia (kHz)Képpontfrissítésgyakorisága (MHz)Szink, polaritás(V/F) IBM 640 x 350 720 × 40031,469 31,469 70,086 70,087 25,175 28,322 +/-

CVT 1920 × 1080RB 65,587 59,934 138,500 +/- BN68-01410A-00Hun-0220.indd 28 2008-02-21 �� 4:44:33Magyar - 9

A TV beállítása számítógéppel

A SOURCE gomb megnyomásával válassza ki a PC-

. A menü megjelenítéséhez nyomja meg a MENU gombot.

A  vagy a  gombbal válassza ki a „Kép” menüpontot, majd

. A  vagy a  gombbal válassza ki a megfelelő lehetőséget,

majd nyomja meg az ENTER gombot.

. Ha megfelelőnek találja a beállításokat, nyomja meg az

. A kilépéshez nyomja meg az EXIT gombot.

Az automatikus beállítás segítségével a készülék PC

képernyője önmagát állítja be, a bejövő videojel alapján.

A finom, durva és a helyzet funkció értékei automatikusan

. Nyomja meg a távvezérlő TOOLS gombját.

. A  vagy a  gombbal válassza ki a „Autom. beállítás”

menüpontot, majd nyomja meg az ENTER gombot.

A képminőség-szabályozás lényege, hogy megszüntesse

vagy csökkentse a zavaró képhatásokat. Ha a zavar

a finomhangolással nem szűnik meg, akkor a lehető

legmegfelelőbben (durva) állítsa be a frekvenciát, majd

végezzen ismét finomhangolást. A zavar csökkentése

után igazítsa újra a képet úgy, hogy a képernyő közepére

A „Durva” vagy „Finom” kiválasztásához nyomja meg a

 vagy a  gombot, majd az ENTER gombot.

A  vagy a  gombbal állíthatja be a képernyő minőségét.

Nyomja meg az ENTER gombot.

Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a

A  vagy a  gombbal állíthatja be a függőleges pozíciót.

A  vagy a  gombbal állíthatja be a vízszintes pozíciót.

Nyomja meg az ENTER gombot.

Valamennyi képbeállítást helyettesítheti a gyári alapbeállított

♦ EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki PIP Autom. beállítás

Mozgatás Belépés Kilépés Kép Üzemmód : Normál Háttérvilágítás Kontraszt 9Fényerő Élesség 0Autom. beállítás

Képernyő Részletbeállítások sTovábbi menüpontok TV Mozgatás Belépés VisszaAutomata beállítás folyamatban.Várjon! TV KépernyőDurva 0Finom 9Helyzet Kép visszaáll.  Mozgatás Belépés Vissza TV Helyzet Mozgatás Belépés Vissza TV KépernyőDurva 0Finom 9Helyzet Kép visszaáll.  Mozgatás Belépés Vissza BN68-01410A-00Hun-0220.indd 29 2008-02-21 �� 4:44:35Magyar - 0

A WISELINK funkció használata

Ez a funkció lehetővé teszi, hogy megtekintsen, illetve

meghallgasson USB Mass Storage Class (MSC)

tárolóeszközön tárolt fénykép- (JPEG) és audió (MP3) fájlokat.

Nyomja meg a távvezérlő vagy a készülék POWER

gombját. Csatlakoztasson egy JPEG és/vagy MP3 fájlokat

tartalmazó USB eszközt a WISELINK csatlakozóba (USB

csatlakozóba), melyet a tévékészülék oldalán talál.

Ha USB eszköz csatlakoztatása nélkül lép be a WISELINK

módba, a „Nincs beállítva fájl háttérzenének.” üzenet jelenik„Nincs beállítva fájl háttérzenének.” üzenet jelenikNincs beállítva fájl háttérzenének.” üzenet jelenik” üzenet jelenik üzenet jelenik

meg. Ebben az esetben csatlakoztasson egy USB eszközt,

lépjen ki a képernyőből a W.LINK gomb megnyomásával a

távvezérlőn, majd lépjen be ismét a WISELINK képernyőbe.

Csak alfanumerikus karaktereket lehet használni a mappák vagy a (fénykép-, zene-) fájlok neveiben.

A fájlrendszer csak FAT16/32 rendszereket támogat (NTFS fájlrendszert nem).

Lehetséges, hogy az USB digitális fényképezőgépek és audió eszközök bizonyos típusai nem lesznek

kompatibilisek ezzel a tévékészülékkel.

A Wiselink csak USB Mass Storage Class (MSC) osztályú eszközöket támogat. Az MSC egy

Mass Storage Class Bulk-Only Transport eszköz. MSC eszközök például a pendrive-ok és a Flash

memóriakártya-olvasók (az USB HDD és hub eszközök nem támogatottak).

Mielőtt csatlakoztatná az eszközt a tévékészülékhez, kérjük, készítsen biztonsági másolatot az azon

található adatokról, hogy elkerülje az adatvesztést. A SAMSUNG elhárít minden, fájlsérüléssel vagy

adatvesztéssel kapcsolatos felelősséget.

Kérjük, az eszközt közvetlenül a tévékészülék USB portjára csatlakoztassa. Ha külön kábeles

csatlakozást használ, USB kompatibilitási probléma merülhet fel.

A rendszer csak MP3 és JPEG fájlformátumokat támogat.

A Wiselink mp3 formátum csak a magas mintavételezési frekvenciával (32 kHz, 44.1 kHz, vagy 48 kHz)

rendelkező zenefájlokat támogatja.

Javasoljuk a szekvenciális jpeg formátum használatát. A progresszív jpeg sok memóriát igényel, és

előfordulhat, hogy nem sikerül dekódolni.

Ne válassza le az USB eszközt Betöltés közben.

Az MTP (Media Transfer Protocol – Médiaátviteli Protokoll) nem támogatott.

Az mp3 fájlok lejátszási idejét '00:00:00' formátumban lehet megjeleníteni, ha a fájl elején a lejátszási idő

Minél nagyobb egy kép felbontása, annál több időt vesz igénybe annak megjelenítése a képernyőn.

A fotó vagy zene lista akár 300 mappát vagy fájlt is megjelenít.

A fájl betöltése – méretétől függően – eltarthat egy ideig.

BN68-01410A-00Hun-0220.indd 30 2008-02-21 �� 4:44:35Magyar - 

A WISELINK menü használata

. Nyomja meg a MENU gombot. Nyomja meg a ▲ vagy ▼

gombot a „Bemenet”, kiválasztásához, majd nyomja meg az„Bemenet”, kiválasztásához, majd nyomja meg azBemenet”, kiválasztásához, majd nyomja meg az

. Nyomja meg a ▲ vagy ▼ gombot a „WISELINK”„WISELINK”WISELINK”

kiválasztásához, majd nyomja meg az ENTER gombot.

. Nyomja meg a ▲ vagy ▼ gombot a megfelelő USB

memóriaeszköz kiválasztásához, majd nyomja meg az

A „WISELINK menü tartalma a tévékészülékhez„WISELINK menü tartalma a tévékészülékhezWISELINK menü tartalma a tévékészülékhez

csatlakoztatott USB memóriaeszköztől függően változik.

Egyes eszközök használata kompatibilitási gondok miatt

. Nyomja meg a ◄ vagy ► gombot az ikonok mozgatásához,

majd nyomja meg az ENTER gombot.

A WISELINK módból történő kilépéshez nyomja meg a

W.LINK gombot a távvezérlőn.

Nyomja meg aNyomja meg a W.LINK gombot a távvezérlőn a WISELINK

menü megjelenítéséhez.

A távvezérlő gombjainak használata a WISELINK menüben

▲/ ▼/ ◄/ ► Kurzor mozgatása és elemek kiválaztása.

ENTER Jelenleg kijelölt elem kiválasztása.

Diavetítés vagy MP3-fájl lejátszása.

Diavetítés vagy MP3-fájl szüneteltetése.

RETURN Visszatérés az előző menühöz.

INFO Különböző funkciók futtatása a Fénykép vagy Zene menükből.

Jelenlegi diavetítés vagy MP3 fájl lejátszásának leállítása.

Egy képernyőnyi ugrás fel vagy le (fájllista-elem)

EXIT Leállítja a jelenlegi funkciót és visszatér az előző felsőbb szintű menühöz.

➣ Bemenet Forráslista : TV ►

Névszerkesztés ► Anynet+ (HDMI-CEC)WISELINK TV Mozgatás Belépés Vissza Mozgatás Belépés Kilépés SUM STORAGE DEVICESTORAGE DEVICESTORAGE DEVICESTORAGE DEVICE Mozgatás Belépés Vissza

SUM 861MB/994MBFree Photo Fénykép Zene Beállítás BN68-01410A-00Hun-0220.indd 31 2008-02-21 �� 4:44:48Magyar - 

A PHOTO (JPEG) lista használata

Ez a menü megmutatja az USB memóriaeszközön található JPEG

fájlokat és mappákat..

. Hajtsa végre a „A WISELINK menü használata” rész 1-3.„A WISELINK menü használata” rész 1-3.A WISELINK menü használata” rész 1-3.

lépéseit. (Ld. 31. oldal)

. Nyomja meg a ◄ vagy ► gombot a „Fénykép” ponthoz„Fénykép” ponthozFénykép” ponthoz

lépéshez, majd nyomja meg az ENTER gombot. A mentett

fájlinformáció mappaként vagy fájlként jelenik meg.

. Használja a ▲, ▼, ◄ és ► gombokat a fájlok kiválasztásához.

• Ha az ENTER gombot egy fotóikon felett nyomja meg, a

kép megjelenik teljes képernyősen.

• Ha az ENTER gombot egy mappaikon felett nyomja meg,

mappában tárolt JPEG képek jelennek meg.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK

gombot a távvezérlőn.

Fotók áthelyezésekor beletelhet néhány másodpercbe a fájl

betöltése. Ezen a Betöltés ponton a ikon jelenik meg a

képernyő bal felső sarkában.

Időbe telik, amíg a JPEG képkek ikonként jelennek meg.

Ez a menü csak olyan fájlokat mutat, melyek kiterjesztése jpg. Egyéb fájlformátumok, mint például

a bmp vagy a tiff, nem kerülnek megjelenítésre.

A fájlok egy oldalon jelennek meg. egy oldalon 15 ikonméretű kép jeleníthető meg.

A miniatűrök balról jobbra, fentről lefelé vannak megszámozva, 1-től 15-ig.

Lehetséges, hogy az USB digitális fényképezőgépek és audió eszközök bizonyos típusai nem

lesznek kompatibilisek ezzel a tévékészülékkel.

Először a mappák jelennek meg, ezt követik az adott mappa JPEG fájljai. A mappák és a JPEG

fájlok betűrendbe vannak rendezve.

Ha a fotó teljes képernyősen jelenik meg, lehetősége van a képet nagyítani, kicsinyíteni vagy elforgatni.

A teljes képernyős megjelenítés közben a ◄ vagy ► gombokat használva megnézhet egy másik

képet is ugyanabban a mappában.

Válasszon ki egy fénykép ikont, majd a diavetítés elindításához nyomja meg a (Lejátszás) gombot.

Előfordulhat, hogy az EXIF információk nélküli képek nem jelennek ikonként a PHOTO LIST-ben,

a képminőségtől és a felbontástól függően.

Diavetítés megtekintése

. Nyomja meg az INFO gombot a („Diavetítés indítása”, „Mind„Diavetítés indítása”, „MindDiavetítés indítása”, „Mind„MindMind

kivál.”) opció megjelenítéséhez.

. Nyomja meg a ▲ vagy ▼ gombot a „Diavetítés indítása”„Diavetítés indítása”Diavetítés indítása”

kijelöléséhez, majd nyomja meg az ENTER gombot.

A Diavetítés alatt a fájlok a jelenleg megjelenített képtől

kezdve jelennek meg.

Az MP3 fájlok automatikusan lejátszhatók a Diavetítés alatt,

ha az alapbeállítás Háttérzene be van kapcsolva. E funkció

bekapcsolásához az MP3 fájlok és a fényképfájlok azonos

mappában kell legyenek az USB memóriaeszközön.

. Nyomja meg az INFO gombot a diavetítés alatt a következő

opciók beállításához („„Diavetítés sebessége, „Háttérzene,„Háttérzene,Háttérzene,

„Háttérzene beállítása, „Lista). Nyomja meg a ▲ vagy ▼Háttérzene beállítása, „Lista). Nyomja meg a ▲ vagy ▼„Lista). Nyomja meg a ▲ vagy ▼Lista). Nyomja meg a ▲ vagy ▼

gombot az opció kiválasztásához, majd nyomja meg az

• Az opció beállítása után nyomja meg az ENTER gombot a

➣ Upper FolderForder1Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8

File 9 File 10 File 11 File 12 File 13 Választás Mozgatás Belépés INFO Opciók Vissza Photo /0 Oldal580*440 47KB Jun 1,2008 3/23

895MB/993MB SUM Mozgatás Belépés Vissza

Fénykép Zene Beállítás Upper FolderForder1Photo 0001 Photo 0001 None File 4 File 5 File 6 File 7 File 8

File 9 File 10 File 11 File 12 File 13 Választás Mozgatás Belépés INFO Opciók Vissza Photo /0 Oldal580*440 47KB Jun 1,2008 3/23 895MB/993MBDiavetítés indítása Mind kivál. INFO KilépésDiavetítés sebessége Normál► Háttérzene

Be ► Háttérzene beállításaLista INFO Kilépés BN68-01410A-00Hun-0220.indd 32 2008-02-21 �� 4:45:03Magyar - 

A menü használata diavetítés közben

Diavetítés sebessége:

Állítsa be a diavetítés sebességét.

Nyomja meg a ▲ vagy ▼ gombokat a kívánt opció kijelöléséhez

(„Gyors, „Normál, „Lassú”), majd nyomja meg az ENTER

Válassza ki, kíván-e MP3 fájl lejátszani a diavetítés alatt.

Nyomja meg a ▲ vagy ▼ gombokat a kívánt opció kijelöléséhez

(„Be, „Ki), majd nyomja meg az ENTER gombot.

Háttérzene beállítása:

Amíg tart a diavetítés, megjelennek az MP3 fájlok és mappák az

azonos könyvtár alatt.

Válasszon egy mappát a ▲ vagy ▼ gombokkal, és nyomja meg

az ENTER gombot. A kiválaszott menü ki lesz jelölve. Nyomja

emg a RETURN gombot még egyszer a diavetítő képernyőhöz való

visszatéréshez. A kiválasztott háttérzene leindul.

Ha kikapcsolja a Háttérzenét, még ha a Háttérzene Beállítások

be is vannak állítva, a zene nem indul el.

A mentett fájlinformáció mappaként vagy JPEG fájlként jelenik meg.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK

gombot a távvezérlőn.

Ha egy fotófájlt választ ki, a fotófájl-információk a TV képernyő

bal oldalán jelennek meg: a felbontás. a módosítás dátuma, és

a fájl sorszáma az adott könyvátrban (pl. 10 a 15-ből).

: Mozgatás az előzőMozgatás az előző

Photo 580*440 47KB Jun 1,2008 3/23

Fájl sorrendje a jelenlegi

Fájlméret Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Választás Mozgatás Belépés INFO Opciók VisszaPhoto /0 Oldal

3/23 895MB/993MB SUM Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Választás Mozgatás Belépés INFO Opciók VisszaPhoto /0 Oldal

3/23 895MB/993MB SUM Diavetítés sebessége NormálHáttérzene Be ► Háttérzene beállításaLista INFO KilépésGyorsNormálLassúDiavetítés sebessége Normál ► Háttérzene Be Háttérzene beállításaLista INFO Kilépés Ki

Be Upper Folder0-000-000-000-000-00 Választás Mozgatás Belépés Visszalépés ◄◄ / Oldal ►► Háttérzene beállításaFájlok kiválasztása háttérzenének. BN68-01410A-00Hun-0220.indd 33 2008-02-21 �� 4:45:05Magyar - 

Az opciós menü használata

. Hajtsa végre a „A WISELINK menü használata” rész 1-3.

lépéseit. (Ld. 31. oldal)

. Nyomja meg a ◄ vagy ► gombot a „Fénykép” ponthoz

lépéshez, majd nyomja meg az ENTER gombot. A mentett

fájlinformáció mappaként vagy fájlként jelenik meg.

. Nyomja meg a ▲, ▼, ◄ és ►gombot a fájl kiválasztásához,

majd nyomja meg az ENTER gombot. Ha a gombot egy

fénykép fölött nyomja meg, a fotó teljes képernyősen jelenik

. Nyomja meg az INFO gombot a („Diavetítés indítása”, „Nagyítás”, „Forgatás”, „Lista”) opciók

• Nyomja meg a ▲ vagy a ▼ gombot a „Nagyítás”,

kiválasztásához, majd nyomja meg az ENTER gombot.

• Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd

nyomja meg az ENTER gombot. (X1, X2, X4)

A nagyított fényképen történő fel/le/balra/jobbra pásztázáshoz

nyomja meg az INFO gombot a beállítás menüből való

kilépéshez, majd használja a ▲, ▼, ◄ és ► gombot.

A „Nagyítás” lehetőség kiválasztásakor a „Diavetítés indítása”

és a „Elforgatás” opció nem áll rendelkezésre.

„X1” : Fotó visszaállítása az eredeti méretre.

„X2” : Nagyítás egy fotóra, X2 nagyítás.

„X4” : Nagyítás egy fotóra, x4 nagyítás.

: Mozgassa a nagyított képet le/fel/balra/jobbra.

Nyomja meg a ▲ vagy a ▼ gombot a „Forgatás”,

kiválasztásához, majd nyomja meg az ENTER gombot.

Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal,

majd nyomja meg az ENTER gombot. ( (0

A forgatást nem menti a rendszer.

A „Elforgatás” lehetőség kiválasztásakor a „Diavetítés indítása”

és a „Nagyítás” opció nem áll rendelkezésre.

” : Ez visszaforgatja képet az eredeti állapotába.

” : Ez elforgatja a fényképet 90 fokkal

” : Ez elforgatja a fényképet 180 fokkal

” : Ez elforgatja a fényképet 270 fokkal

BN68-01410A-00Hun-0220.indd 34 2008-02-21 �� 4:45:06Magyar - 

Az MP lista használata

Ez a menü megmutatja az MP3 fájlokat azon fájlok közül, amelyek a

az USB memóriaeszközön vannak.

. Hajtsa végre a „A WISELINK menü használata rész 1-3.„A WISELINK menü használata rész 1-3.A WISELINK menü használata rész 1-3.

lépéseit. (Ld. 31. oldal)

. Nyomja meg a  vagy  gombot a „Zene” ponthoz lépéshez,„Zene” ponthoz lépéshez,Zene” ponthoz lépéshez,

majd nyomja meg az ENTER gombot. A mentett fájlinformáció

mappaként vagy fájlként jelenik meg.

. Nyomja meg a  vagy a  gombot az ikonok mozgatásához,

majd nyomja meg az ENTER gombot.

Az ENTER gomb hangjegyikon felett történő

megnyomására a fájl azonnal lejátszásra kerül.

Ha az ENTER gombot egy mappaikon felett nyomja meg,

mappában tárolt zenefájlok jelennek meg.

A következő oldalon történő zene kiválasztásához nyomja

meg a vagy gombot a következő lapra ugráshoz.gombot a következő lapra ugráshoz.

. Fájlok vagy mappák kiválasztásához nyomja meg az INFO

gombot a zenei menük megjelenítéséhez. Nyomja meg az

ENTER gombot a „Lejátszás”, „Zene ismétlése” vagy „Mind„Lejátszás”, „Zene ismétlése” vagy „MindLejátszás”, „Zene ismétlése” vagy „Mind„Zene ismétlése” vagy „MindZene ismétlése” vagy „Mind„MindMind

kivál.” kiválasztásához.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK

gombot a távvezérlőn.

Az opciós menü használata

Válassza ki a lejátszandó MP3 fájlokat.

Nyomja meg a gombot, ha szüneteltetni szeretné az MP3-fájl lejátszását.

Nyomja meg a gombot a Lejátszás üzemmódból történő kilépéshez.gombot a Lejátszás üzemmódból történő kilépéshez.

A menüben csak az MP3 kiterjesztésű fájlok jelennek meg. Más kiterjesztésű fájlok akkor sem

jelennek meg, ha ugyanarra az USB-eszközre vannak mentve.

A kiválasztott fájl és annak lejátszási ideje fent jelenik meg.

A hangerő beállításához használja a távirányító VOL +, VOL - gombjait. A hang némításához

használja a távverzérlő MUTE gombját.

Hatására az adott mappa MP3 fájljai ismételten lejátszásra kerülnek.

Ki- és bekapcsolható

Zenei funkciók információs ikon

: Amikor minden zenei fájl lejátszásra kerül.

: Amikor egy zenei fájl lejátszásra kerül.

: Amikor megnyomja a / gombot a távverzérlőn zene lejátszása közben.

: Amikor megnyomja a gombot a távvezérlőn, ha a zene meg van állítva.

: Mozgatás az előzőMozgatás az előző

Mozgatás Belépés Vissza

SUM 861MB/994MBFree Music Fénykép Zene BeállításUpper Folder00:0:000:0:00:0:00:0:900:0:000:0:000:0:00:0:Folder 0-000-000-000-000-000-000-000-000-00 00:0:00

Select Mozgatás Belépés

INFO Opciók Vissza Music

5MB Jun 1,2008 3/23 LejátszásZene ismétlése KiMind kivál. INFO Kilépés BN68-01410A-00Hun-0220.indd 35 2008-02-21 �� 4:45:27Magyar - 

A Beállítás menü használata

A Beállítás a WISELINK menü felhasználói beállításait jelenít meg.

. Hajtsa végre a „A WISELINK menü használata„A WISELINK menü használataA WISELINK menü használata” rész 1-3. lépéseit. (Ld. 31. oldal)

. Nyomja meg a  vagy a  gombot a „Beállítás” pontra lépéshez, majd nyomja meg az„Beállítás” pontra lépéshez, majd nyomja meg azBeállítás” pontra lépéshez, majd nyomja meg az ENTER

. Nyomja meg a  vagy a  gombot a kívánt elem kiválasztásához, majd nyomja meg az ENTER

gombot. („„Diavetítés sebessége”, „Háttérzene”, „Háttérzene beállítása”, „Zene ismétlése”, „Képernyővédő”)„Háttérzene”, „Háttérzene beállítása”, „Zene ismétlése”, „Képernyővédő”)Háttérzene”, „Háttérzene beállítása”, „Zene ismétlése”, „Képernyővédő”)„Háttérzene beállítása”, „Zene ismétlése”, „Képernyővédő”)Háttérzene beállítása”, „Zene ismétlése”, „Képernyővédő”)„Zene ismétlése”, „Képernyővédő”)Zene ismétlése”, „Képernyővédő”)„Képernyővédő”)Képernyővédő”)

Nyomja meg a  vagy a  gomot a kívánt opció kijelöléséhez, majd nyomja meg az ENTER gombot.

A WISELINK módból történő kilépéshez nyomja meg a W.LINK gombot a távvezérlőn.

Diavetítés sebessége:

Állítsa be a diavetítés sebességét. Választhat a „Gyors”, „Normál”

vagy „Lassú” lehetőségek közül.

Válassza ki, kíván-e MP3 fájlt lejátszani a diavetítés alatt. Választhat

a Zene „Be” vagy Zene „Ki” lehetőségek közül.

Háttérzene beállítása:

Ha diavetítést indított el, a „Háttérzene beállítása” pontban tudja

a lejátszani kívánt zenefájlt kiválasztani. Válasszon egy MP3 fájlt

Itt adhatja meg, hogy az aktuális mappa összes MP3 fájljának

lejátszását követően újrakezdődjön-e azok lejátszása.

Válassza ki a várakozási időt a képernyővédő elindulása előtt.

A képernyővédő akkor jelenik meg, ha nem nyom le semmilyen

gombot 1, 5 vagy 10 percen belül. Diavetítés sebessége Normál ► Háttérzene Be ►Háttérzene beállításaZene ismétlése KiKépernyővédő min. ►

Mozgatás Belépés Vissza Setup

Be Diavetítés sebessége Normál ► Háttérzene Be ►Background Music Setting Zene ismétlése Ki ►Képernyővédő min. Setup percperc0perc

Mozgatás Belépés VisszaUpper Folder0-000-000-000-000-00 Választás Mozgatás Belépés Visszalépés◄◄ / Oldal ►►Háttérzene beállításaFájlok kiválasztása háttérzenének.Diavetítés sebessége Normál ► Háttérzene Be Háttérzene beállítása Zene ismétlése Ki ►Képernyővédő perc ►

Mozgatás Belépés Vissza Ki

Setup Diavetítés sebessége Normál Háttérzene Be ► Háttérzene beállítása Zene ismétlése Ki ►Képernyővédő perc ►

Mozgatás Belépés VisszaGyorsNormálLassú Setup

BN68-01410A-00Hun-0220.indd 36 2008-02-21 �� 4:45:44Magyar - 

Anynet+ eszközök csatlakoztatása

Az Anynet+ rendszer, kizárólag az Anynet+ rendszert támogató eszközöket támogatja.

Ellenőrizze, hogy a csatlakoztatni kívánt AV eszközön megtalálható-e az Anynet+ jelzés.

Csatlakoztatás közvetlenül a TV készülékhez

Csatlakoztassa a televízió

[HDMI 1], [HDMI 2] vagy [HDMI

3] csatlakozóját, valamint a

megfelelő Anynet+ eszköz

HDMI OUT (HDMI KIMENET)

csatlakozóját a HDMI kábel

Csatlakoztatás házimozi rendszerhez

csatlakozóját, valamint

eszköz HDMI OUT (HDMI KIMENET)csatlakozóját a

HDMI kábel segítségével.

 Csatlakoztassa a házimozi

csatlakozóját valamint a

megfelelő Anynet+ eszköz

HDMI OUT csatlakozóját a

HDMI kábel segítségével.

Csak egy vevő egységet csatlakoztasson.

Az Anynet+ eszközt a HDMI 1.3 kábellel csatlakoztathatja. Egyes HDMI kábelek esetleg nem

támogatják az Anynet+ funkcióit.

Az Anynet+ akkor működik, ha az AV eszközöket támogató Anynet+ készenléti vagy bekacspolt

Az Anynet+ legfeljebb összesen 8 AV-eszközt képes támogatni.

Az Anynet+ egy AV hálózati rendszer, amely egy könnyen használható AV illesztőfelületet tesz

lehetővé a felhasználó számára, valamint az Anynet+ menün keresztül vezérli a csatlakoztatott

Samsung Electronics AV eszközöket.

. Anynet+ eszköz . Anynet+ eszköz

. Anynet+ eszköz . Anynet+ eszköz . Anynet+ eszköz

SER S E R TV BN68-01410A-00Hun-0220.indd 37 2008-02-21 �� 4:45:45Magyar - 

Az Anynet+ beállítása

A következő beállításokkal használhatók az Anynet+ funkciók.

Az Anynet+ funkció használata

. Nyomja meg a TOOLS gombot. Majd az „Anynet+(HDMI-CEC)”

kiválasztásához nyomja meg az ENTER gombot.

A  vagy a  gombok segítségével válassza ki a „Beállítás”

menüelemet, majd nyomja meg az ENTER gombot.

. Nyomja meg az ENTER gombot az „Anynet+ (HDMI-CEC)”

elem kiválasztásához, majd nyomja meg az ENTER gombot.

. A  vagy a  gombok segítségével válassza kia „Be”

lehetőséget, majd nyomja meg az ENTER gombot.

Az „Anynet+ (HDMI-CEC)” funkció engedélyezve.

Ha a „Ki” lehetőséget választja, az „Anynet+ (HDMI-CEC)” le

Ha az „Anynet+ (HDMI-CEC)” funkció le van tiltva, minden

Anynet+ művelet inaktív állapotba kerül.

Anynet+ eszközök automatikus kikapcsolása a TV készülék kikapcsolásakor.

. A  vagy a  gombok kal válassza ki az „Autom. Kikapcsolás”

lehetőséget, majd nyomja meg az ENTER gombot.

. A  vagy a  gombok kal válassza ki a „Igen”, lehetőséget,

majd nyomja meg az ENTER gombot.

Az automatikus kikapcsolás funkció engedélyezve.

Ha a „Nem” lehetőséget választja, az automatikus

kikapcsolás funkció le lesz tiltva.

A kilépéshez nyomja meg az EXIT gombot.

Az Anynet+ funkció haszálatához a TV távkapcsolójának Eszköz választása beállítását a TV

lehetőségre kell állítani.

Ha az „Autom. Kikapcsolás” funkciót „Nem”, lehetőségre állítja, a csatlakoztatott külső eszközök

is kikapcsolnak a TV készülék kikapcsolásakor. Ha a készülék épp felvesz, akkor nem kapcsolt ki.

➣ EszközökAnynet+ (HDMI-CEC)Kép Üzemmód : NormálHang üzemmód : EgyediAuto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki Dual l-ll : Mono Mozgatás Belépés KilépésTV-nézés Eszközválasztás Felvétel Eszközmenü Eszköz kezelése Vevő :Ki Beállítás TV P9Mozgatás BelépésVisszaBeállításAnynet+ (HDMI-CEC) : KiAutom. Kikapcsolás Csatlakoztatott eszközök keresése Ki

Be Mozgatás Belépés VisszaBeállításAnynet+ (HDMI-CEC) : BeAutom. Kikapcsolás : BeCsatlakoztatott eszközök keresése Belépés VisszaMozgatás Nem

BN68-01410A-00Hun-0220.indd 38 2008-02-21 �� 4:45:46Magyar - 9

Váltás és keresés az Anynet+ eszközök között

Nyomja meg a TOOLS gombot.

Majd az „ Anynet+(HDMI-CEC)” kiválasztásához nyomja meg

A  vagy a  gombbal válassza ki a „Eszközválasztás”

lehetőséget, majd nyomja meg az ENTER gombot.

. A  vagy a  gombok megnyomásával válassza ki az adott

eszközt, és nyomja meg az ENTER gombot. Ezzel átvált a

kiválasztott eszközre.

. Ha nem találja azt az eszközt, amit keres, a  vagy a 

gombok megnyomásával válassza ki a „Beállítás” lehetőséget,

majd nyomja le az ENTER gombot.

A  vagy a  gombbal jelölje ki a „Csatlakoztatott eszközök

keresése” lehetőséget, majd nyomja meg az ENTER

A következő üzenet jelenik meg: „Anynet konfigurálása+

csatlakoztatás” Ha az eszközök keresése véget ért, a

csatlakoztatott eszközök benne lesznek az Anynet+ menüben.

A kiválasztott eszközre váltás akár 2 percig is eltarthat. A váltási műveletet nem vonhatja vissza a

Az eszközök kereséséhez szükséges időtartam a csatlakoztatott eszközök számától függ.

Ha az eszközök keresése véget ért, a talált eszközök száma nem jelenik meg.

Habár a TV-készülék bekapcsoláskor automatikusan keresi a csatlakoztatott eszközöket, a

TV-készülék bekapcsolt állapotakor vagy egyéb meghatározott körülmények között csatlakoztatott

eszközök nem jelennek meg az eszközlistában. Ezért válassza a „Csatlakoztatott eszközök keresése”

menüelemet az eszközök kereséséhez.

Ha a külső bemeneti módot választotta a SOURCE gomb megnyomásával, akkor nem használhatja

az Anynet+ funkciót. A TOOLS gombbal váltson Anynet+ eszközre.

➣ BeállításAnynet+ (HDMI-CEC) : Be  Autom.kikaposol á s : Igen  Csatlakoztatott eszközök keresése Mozgatás Belépés VisszaTV-nézés Eszközválasztás Felvétel Eszközmenü Eszköz kezelése Vevő :Ki Beállítás TV P9Mozgatás BelépésVissza BN68-01410A-00Hun-0220.indd 39 2008-02-21 �� 4:45:46Magyar - 0

Az Anynet+ menü a TV készülékhez csatlakoztatott Anynet+ eszközök típusától és állapotától

TV nézés Anynet+ módról TV műsor módra vált.

Eszközválasztás A TV készülék a megfelelő eszközhöz csatlakozik.

Felvétel Indítja a felvételt. (Ez a menü csak felvételt támogató eszköz

A csatlakoztatott eszköz menüjét jeleníti meg.

Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő

felvételmenüje jelenik meg.

A csatlakoztatott eszköz lejátszásvezérlő menüjét jeleníti meg.

Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő

lejátszásvezérlő menüje jelenik meg.

Vevő A hang a vevő egységen keresztül megy ki.

Beállítás Beállíthatja az Anynet+ használatának körülményeit.

Anynet+ módban rendelkezésre álló TV távvezérlő gombok

Eszköz típusa Működési állapot Rendelkezésre álló gombok

Az eszközre történő váltás

után, mikor a megfelelő eszköz

menüje megjelenik a képernyőn.

Az eszközre történő váltás után,

a fájl lejátszása közben

(Keresés visszafelé)

(Leállítás)/ (Lejátszás)/

Az eszközre történő váltás után,

TV műsor nézése közben

Audió eszköz Ha a vevő egység aktiválva van

Az Anynet+ funkció haszálatához a TV távkapcsolóját TV lehetőségre kell állítani.

A gomb csak felvételi módban működik.

A TV gombjaival nem vezérelhet Anynet+ eszközöket. Az Anynet+ eszközök csak a TV

távkapcsolójával vezérelhetők.

A TV távkapcsolója bizonyos körülmények között nem működhet. Ilyen esetben válassza ki újra az

Az Anynet+ funkciók nem működnek más gyártók termékein.

Anynet+ módban a színes gombok esetleg nem működnek megfelelően.

A , műveletek adott eszköz függvényében eltérhetnek.

Felvevő egységgel felvehet egy TV műsort.

Nyomja meg a gombot.

A felvétel elindul. (Csak akkor, ha az Anynet+ funkciót engedélyező felvelvő eszköz csatlakoztatva van.)

Az aktuális TV műsor felvétele folyamatban van TV nézés állapotban. Ha más eszközről néz

vieófelvételt, a másik eszközről játszott videó lesz felvéve.

A TOOLS gomb megnyomása után a „Record” kiválasztásával rögzítheti is a forrást.

Felvétel előtt ellenőrizze, hogy az antenna csatlakoztatóját megfelelően csatlakoztatta-e a

vevőeszközhöz. Az antenna vevőeszközhöz történő csatlakoztatásához tekintse meg annak

használati útmutatóját.

Hallgatás vevő egységen keresztül

A hangot vevő egységen keresztül is hallgathatja, nemcsak a

TV hangszóróin keresztül.

. Nyomja meg a TOOLS gombot.

Majd az „ Anynet+(HDMI-

CEC)” kiválasztásához nyomja meg az ENTER gombot.

A  vagy a  gombok segítségével válassza ki a „Vevő”

menüelemet, majd nyomja meg az ENTER gombot.

Az  vagy a  gombok kal válassza a „Be” lehetőséget, majd

nyomja meg az ENTER gombot.

Most már a vevő egységen keresztül hallgathatja a hangot.

. A menüből történő kilépéshez az EXIT gombot kell megnyomni.

Ha a vevő egység be van kapcsolva, a TV készülék hangját a 2 csatornás vevő készüléken keresztül

Ha a vevő egység kizárólag egy házimozi rendszert szolgál ki (csak audiót támogat), lehetséges,

hogy nem jelenik meg az eszközök listájában.

Ha szerzői jogokkal kapcsolatos probléma merül fel, lehetséges, hogy a vevő egységen keresztüli

hallgatás nem működik megfelelően.

Ha a TV tápellátása (a tápkábel kihúzása vagy áramszünet miatt) megszakad, amikor a „Vevő”

beállítása „Be”, az „TV hangszóró” értéke „Ki” lehet, amikor újra bekapcsolja a TV-t.

(lásd a 22. oldalon)

➣ TV-nézés Eszközválasztás Felvétel Eszközmenü Eszköz kezelése Vevő :Ki Beállítás TV P9Mozgatás BelépésVissza BN68-01410A-00Hun-0220.indd 41 2008-02-21 �� 4:45:47Magyar - 

Szervizelés igénylése előtt olvassa el a következő pontokat:

Az Anynet+ nem működik.

Ellenőrizze, hogy az eszköz Anynet+ eszköz-e. Az Anynet+ rendszer,

kizárólag az Anynet+ eszközöket támogatja.

■ Csak egy vevő egységet csatlakoztasson.

■ Ellenőrizze, hogy az Anynet+ eszköz tápkábele megfelelően lett-e

■ Ellenőrize az Anynet+ eszköz Videó/Audió/HDMI 1.3 kábeleinek

■ Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+

beállítás menüjében.

■ Ellenőrizze, hogy a TV távvezérlője TV-módban van-e.

■ Ellenőrizze, hogy ez-e az Anynet+ kizárólagos távvezérlője.

■ Az Anynet+ bizonyos esetekben nem működik (Csatornák keresése, a

WISELINK, Plug & Play működtetése stb.)

■ Ha csatlakoztatja vagy eltávolítja a HDMI 1.3 kábelt, ügyeljen arra, hogy

újra megkeresse az eszközöket vagy kapcsolja be újra a televíziót.

■ Ellenőrizze, hogy az Anynet+ eszköz Anynet+ funkciója be van-e kapcsolva.

Az Anynet+ indítása.

Ellenőrizze, hogy az Anynet+ eszköz megfelelően lett-e csatlakoztatva a

TV készülékhez, majd ellenőrizze, hogy az Anynet+ Beállítás menüjében az

Anynet+ (HDMI-CEC) Be állapotban van-e.

■ A TV készülékre váltáshoz nyomja meg a TV távkapcsoló TV gombját.

Nyomja meg a TOOLS gombot az Anynet+ menü megjelenítéséhez, és

válassza ki a megfelelő menüt.

Kilépés az Anynet+ funkcióból.

Válassza az Anynet+ menü TV-nézés elemét.

■ Nyomja meg a TV távkapcsoló SOURCE gombját és válasszon egy

eszközt, ami nem Anynet+ eszköz.

■ Nyomja meg a követező gombok valamelyikét a TV mód váltásához:

P / , CH LIST, PRE-CH, stb. (A csatorna gomb csak akkor működik, ha

nincs csatlakoztatva hangolóegységgel ellátott Anynet+ egység.)

Anynet+ eszköz csatlakoztatása…

üzenet jelenik meg a képernyőn.

Nem használható a távkapcsoló az Anynet+ funkció beállításához, sem

megtekintés módra váltáshoz.

■ Ha az Anynet+ funckció beállítása megtörtént és a megtekintés módra

történő váltás kész, akkor használhatja a távkapcsolót.

Az Anynet+ eszköz nem játszik le.

Plug & Play folyamat közben nem használható a lejátszás funkció.

A csatlakoztatott eszköz nem

Ellenőrizze, hogy az eszköz támogatja-e az Anynet+ funkciókat.

■ Ellenőrizze, hogy a HDMI 1.3 kábel megfelelően lett-e csatlakoztatva.

■ Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+

beállítás menüjében (setup menu).

■ Keresse újra az Anynet+ eszközöket.

■ Az Anynet+ eszközt csak HDMI 1.3 kábellel csatlakoztathatja. Egyes HDMI

kábelek esetleg nem támogatják az Anynet+ funkcióit.

■ Ha a folyamat rendellenesség (pl. a HDMI 1.3 kábel vagy a tápkábel

kihúzása, illetve áramszünet) miatt megszakad, ismételje meg az

A TV-műsor nem rögzíthető.

Ellenőrizze, hogy az antenna csatlakozóját megfelelően csatlakoztatta-e a

BN68-01410A-00Hun-0220.indd 42 2008-02-21 �� 4:45:47Magyar - 

A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext

szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés

szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével.

A teletextinformáció pontos megjelenítéséhez megbízható vételre van szükség. Különben információ

veszhet el, vagy néhány oldal nem jeleníthető meg.

Kilépés a teletext képernyőről.

2 6 (tartalomjegyzék)(tartalomjegyzék)

A tartalomjegyzék oldal megjelenítése a teletext használata

Teletext oldalak tárolására szolgál.

Megnyomásával dupla méretben jelenítheti meg a betűket a

képernyő felső részén. A képernyő alsó részén ugyanehhez a

művelethez nyomja meg ismét a gombot. A normál képernyőhöz a

gomb ismételt megnyomásával térhet vissza.

5 5 (felfedés)(felfedés)

Rejtett szöveg (pl. fejtörők megfejtései) megjelenítése. A normál

képernyőhöz a gomb ismételt megnyomásával térhet vissza.

6 / (teletext be/vegyes)(teletext be/vegyes)

A teletext mód aktiválása egy teletext szolgáltatást tartalmazó

csatorna kiválasztását követően. Ismételt megnyomásával

egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a

csatornán vett képet.

A teletext mód kiválasztásához nyomja meg (LIST/FLOF). Ha LIST

módban nyomja meg, a lista mentése módba vált. A Lista mentése

(tárolás) gombbal mentheti a teletext oldalt.

8 1 (aloldal)(aloldal)

Az elérhető aloldal megjelenítése.

A következő teletext oldalt jeleníti meg.

Az előző teletext oldalt jeleníti meg.

! 9 (tartás)(tartás)

A képernyő tartása egy adott oldalon, ha az oldalhoz még

további oldalak is tartoznak, amelyek automatikusan töltődnek be. Az üzemmódból a gomb ismételt

lenyomásával léphet ki.

@ 7 (törlés)(törlés)

Oldal keresése közben megjeleníti a műsort.

# Színes gombok (piros/zöld/sárga/kék)

Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színkóddal jelölt különböző

témák a színes gombokkal is kiválaszthatók. A kívánt művelethez

nyomja meg a megfelelő színű gombot. Megjelenik egy további színes

információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel

választhat. Az előző vagy a következő oldal előhívásához nyomja meg a

megfelelő színes gombot.

A távvezérlőn található számozott gombok megnyomásával

közvetlenül válthat a teletext oldalak között.

A teletext oldalak hat kategóriába soroltak.

A B C D E F A kiválasztott oldalszám.

A sugárzó csatorna azonosítója.

Aktuális oldalszám vagy kereséssel kapcsolatos jelzések.

A teletext-információ gyakran több, egymás után megjelenő

oldalon jelenik meg, amelyek az alábbi módokon érhetők el:

  Az oldalszám beírásával

  Egy címnek a listából történő kiválasztásával

  Egy színes címsor kiválasztásával (FASTEXT rendszer)

Az TV gomb megnyomásával léphet ki a teletext megjelenítési

BN68-01410A-00Hun-0220.indd 44 2008-02-21 �� 4:45:47Magyar - 

Automatikus falra szerelés (a fali konzol külön kapható)

A fali konzol felszerelését követően könnyen módosíthatja TV-je helyzetét.

. Nyomja meg a távvezérlő ▲, ▼, ◄ vagy ► gombját.

Megjelenik az automatikus falra szerelés képernyője.

Ha TV-nézés közben valamelyik iránygombra kattintva nem

jelenik meg az automatikus falra szerelés képernyője, a

menüből jelenítse meg a képernyőt.

• A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” opciót,

majd nyomja meg az ENTER gombot.

• A ▲ vagy ▼ gomb megnyomásával válassza ki az „Falra

szerelt” opciót, majd nyomja meg az ENTER gombot.

A pozíció eltárolása

. A ▲,▼,◄,► gombokkal állíthatja be a kívánt pozíciót.

Ha akkor nyomja meg valamelyik nyílgombot, amikor a

TV-képernyőn nem látható képernyőmenü, akkor a beállítási

képernyő jelenik meg.

A visszaállításhoz nyomja meg az INFO gombot. A ◄ vagy a

► gombbal válassza ki a „Igen” opciót, majd nyomja meg az

A pozíció visszaáll az alapértelmezett beállításra.

. Nyomja meg a kék gombot.

A jelenlegi pozíció mentéséhez a ▲ és ▼ gombbal válassza ki az 1., 2.

vagy 3. pozíció mentését.

Ha nem kívánja menteni a jelenlegi pozíciót, nyomja meg a

Mentési mód választásakor a színgombok nem

. A mentéshez nyomja meg az

Az 1. pozíció kiválasztásakor a „Jelnelegi, elmentett helyzet

neve: 1. pozíció” üzenet jelenik meg.

A mentett pozíció a képernyőmenü bal oldalán jelenik meg.

TV BeállításPlug & Play Nyelv : Magyar Idő Fényeffektus : Használatkor be Falra szerelt

Dallam : Ki Szórakoztatás : Ki  Energiagazd. : Ki  PIP  Mozgatás Belépés VisszaFalra szerelt. pozícióBeállítás Mentés Középső INFO Pozíció   MentésVálassza ki a mentés módját.. pozíció. pozíció. pozíció Beállítás Belépés Vissza A TV hátoldala

Automatikus fali konzol

ELLÁTÓ kábel (nem tartozék)

BN68-01410A-00Hun-0220.indd 45 2008-02-21 �� 4:45:49Magyar - 

A mentett pozícióba mozgatás

. Hajtsa végre a „Belépés a menübe” 1. lépését.

. Egy színgomb (vörös, zöld vagy kék) megnyomásával a fali

konzol a mentett pozícióba áll.

A fali konzolt a három előre megadott pozíció egyikébe

mozgathatja a vörös (1. pozíció), a zöld (2. pozíció) vagy a

sárga gomb (3. pozíció) megnyomásával.

Ha az előre beállított pozícióba mozgatást követően

módosítja a pozíciót, a pozíció megjelenítése eltűnik.

A felszereléshez lásd a fali konzolhoz kapott Szerelési útmutatót.

A termék felszereléséhez, illetve a fali konzol felszereléséhez és mozgatásához forduljon

Ezt a szerelési útmutatót a fali konzol falra szereléséhez használja. Más építményhez való rögzítés

esetén forduljon a legközelebbi márkakereskedőhöz.

Az automatikus falra szerelés az Anynet+ és a WISELINK működésekor nem használható.

A 37, 40 és 46 hüvelykes típus nem használható a régebbi elektromos fali konzollal (WMN5090A*).

A számítógép beállítása

(a modelltől függően)

A Kensington zár olyan eszköz, amellyel a rendszer zikailag rögzíthető, ha a készüléket nyilvános

helyen használják. A zár kinézete és használatának módja – a gyártótól függően – eltérhet az ábrán

láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további

információt. A zárat külön kell beszerezni.

. Helyezze a zárszerkezetet a TV Kensington

zárának nyílásába (1. ábra), majd fordítással zárja

. Csatlakoztassa a Kensington zár kábelét.

. Erősítse a kensington zárat asztalhoz vagy nehéz

A Kensington zár elhelyezkedése a típustól

➣ Falra szerelt. pozícióBeállítás Mentés Középső INFO Pozíció    Kábel

BN68-01410A-00Hun-0220.indd 46 2008-02-21 �� 4:45:49Magyar - 

Hibaelhárítás: Mielőtt szakemberhez fordulna

Nincs kép vagy hang. Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali

gombját meg kell nyomni.

Ellenőrizze a kép kontraszt- és fényerő-beállítását.

Ellenőrizze a hangerőt.

A kép normális, de nincs hang. Ellenőrizze a hangerőt.

Ellenőrizze, hogy a távirányító MUTE gombját nem nyomta-e meg.

A „TV hangszóró” legyen bekapcsolva.

tápfeszültségjelző pedig

folyamatosan világít.

A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.

A TV-készülék a saját energiakezelő rendszerét használja.

Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet

valamelyik billentyűjét.

Nincs kép, vagy csak fekete-

Színbeállítások módosítása.

Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően

A hangot és a képet zavarja

Próbálja azonosítani a televízió működését befolyásoló elektromos

készüléket, és tegye azt távolabb.

Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.

Elmosódott vagy szemcsés

illetve torz hang tapasztalható.

Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait.

Ez a zavar beltéri antenna használata esetén gyakran fellép.

A távirányító nem megfelelően

Cserélje ki a távvezérlő elemeit.

Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).

Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e

Az „Ellenőrizze a jelkábelt.”

Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez,

illetve a videoforrásokhoz csatlakoztatva.

Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-e

támogatott üzemmód.”

Ellenőrizze a videokártya maximális felbontását és frekvenciáját.

Vesse össze ezeket az értékeket a megjelenítési mód adataival.

A sérült kép a képernyő

Ha egyes külső eszközök esetében a „Csak pásztázás” lehetőséget

választja, a sérült kép a képernyő sarkán jelenhet meg.

Ezt a jelenséget a külső eszköz okozza, nem a TV.

Megjelenik a „Alapértelmezett

beállítások visszaállítása”

Akkor jelenik meg, ha az EXIT gombot egy ideig lenyomva tartja.

A termék beállításai az alapértelmezett beállításokra álltak vissza.

A TFT LCD panel (6 220 800) képpontból álló panelt használ, aminek előállítása magas szintű műszaki

felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére

néhány világos és sötét képpont jelenik meg.

Ezek a képpontok a készülék teljesítményét nem befolyásolják.

BN68-01410A-00Hun-0220.indd 47 2008-02-21 �� 4:45:49Magyar - 

Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a müszaki adatok és a

használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes

rendelet alapján tanúsítjuk, hogy a LE32A550, LE37A550, LE40A550, LE46A550, LE52A550 típusú

SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek:

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

BN68-01410A-00Hun-0220.indd 48 2008-02-21 �� 4:45:49Magyar - 9

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a müszaki adatok és

a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes

rendelet alapján tanúsítjuk, hogy a LE32A551, LE37A551, LE40A551, LE46A551, LE52A551 típusú

SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek:

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

BN68-01410A-00Hun-0220.indd 49 2008-02-21 �� 4:45:50Magyar - 0

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a müszaki adatok és

a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes

rendelet alapján tanúsítjuk, hogy a LE32A552, LE37A552, LE40A552, LE46A552, LE52A552 típusú

SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek:

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

BN68-01410A-00Hun-0220.indd 50 2008-02-21 �� 4:45:50Magyar - 

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a müszaki adatok és

a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes

rendelet alapján tanúsítjuk, hogy a LE32A553, LE37A553, LE40A553, LE46A553, LE52A553 típusú

SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek:

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

Környezeti feltételek

Üzemelési hőmérséklet

Üzemelési páratartalom

Tárolási hőmérséklet

Tárolási páratartalom

10 °C – 40 °C (50 °F – 104 °F)

10 % – 80 %, nem kondenzáló

-20 °C – 45 °C (-4 °F – 113 °F)

5 % – 95 %, nem kondenzáló

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.

Ez a készülék a B osztályba tartozó digitális készülék.

A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti

Volba formátu obrazu

de compra. Este produto não deverá ser misturado com outros resíduos comerciais para eliminação.

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén

a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen

a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi

hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű

újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati

szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a

környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek

kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad

leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
