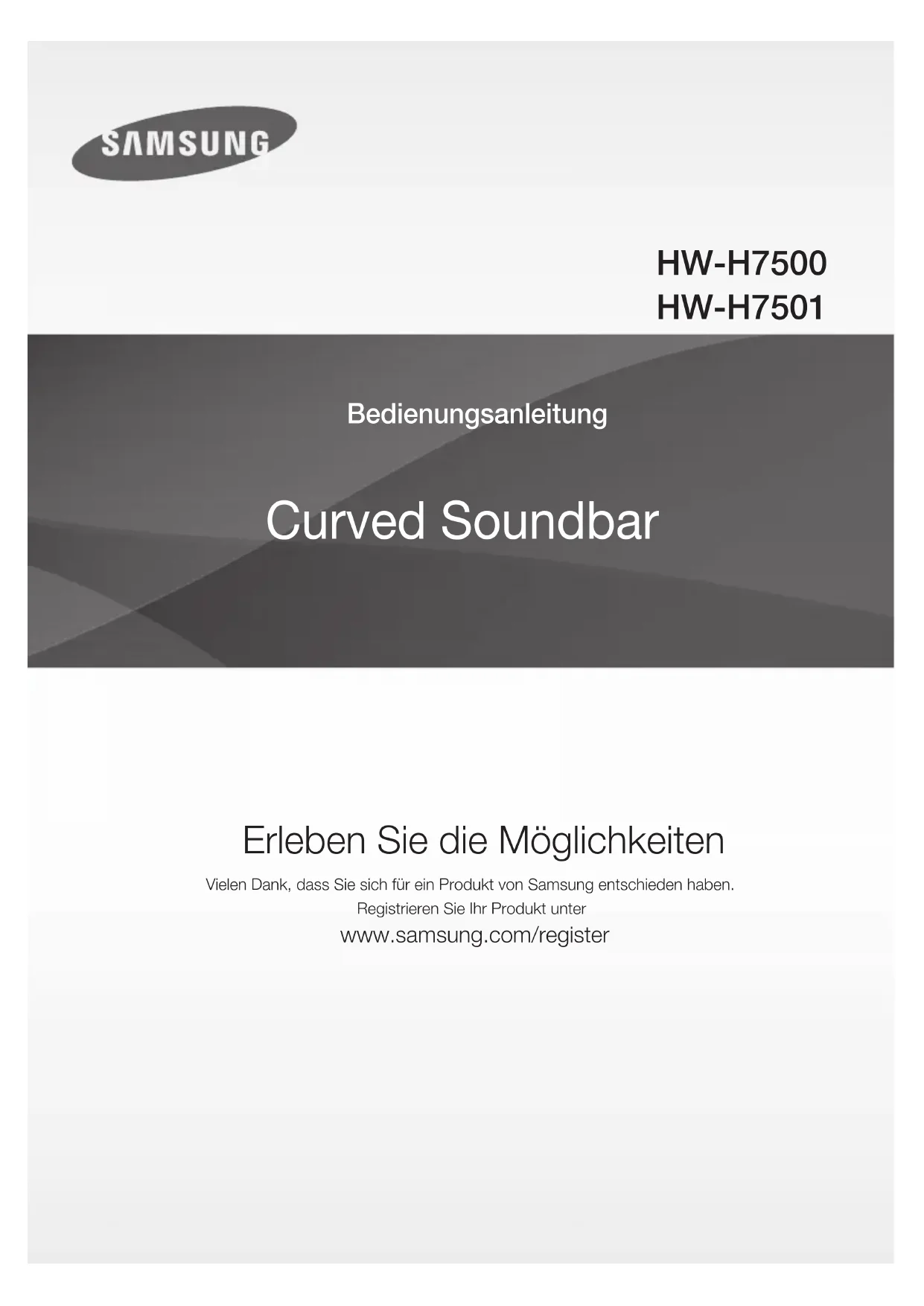

Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register

MERKMALE MERKMALE TV SoundConnect

Mit TV SoundConnect können Sie den Ton Ihres

Fernsehgeräts auf Ihrem Soundbar über eine Bluetooth-

Verbindung hören und den Klang steuern.

HDMI HDMI überträgt gleichzeitig Video- und Audiosignale und

sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC Funktion,

mit der Sie den Ton Ihres Fernsehgeräts über ein

HDMI-Kabel über den Soundbar hören können. Diese

Funktion ist nur dann verfügbar, wenn Sie das Gerät an

ein für ARC geeignetes Fernsehgerät anschließen.

Surround Sound Expansion

Die Surround Sound Expansion Funktion fügt Ihrem

Klangerlebnis Tiefe und Räumlichkeit hinzu.

Surround Sound Expansion wird von Sonic Emotion

Kabelloser Subwoofer

Das kabellose Modul von Samsung benötigt zwischen

Hauptgerät und Subwoofer keine Kabel mehr.

Stattdessen ist der Subwoofer an ein kompaktes

kabelloses Modul angeschlossen, das mit dem

Hauptgerät kommuniziert.

Sie können je nach Art der Quelle, die Sie wiedergeben

möchten, unter den 5 verschiedenen Tonarten MUSIC /

VOICE / SPORTS / CINEMA / SMART VOLUME /

STANDARD (Original Ton) wählen.

Multifunktionsfernbedienung

Sie können die mitgelieferte Fernbedienung verwenden,

um verschiedene Funktionen mit nur einem Knopfdruck

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe

USB-Speichergeräte wie MP3-Player oder USB-Flash-

Speicher anschließen und darauf enthaltene Dateien

Sie können ein Bluetooth-Gerät an den Soundbar

anschließen und Musik in hoher Stereo-Klangqualität

genießen - ganz ohne störende Kabel!

LIZENZ Hergestellt unter Lizenz von Dolby Laboratories. Dolby

sowie das Doppel-D-Symbol sind Warenzeichen der

Dolby® Laboratories.

Die Begriffe HDMI und HDMI High-Definition Multimedia

Interface sowie das HDMI-Logo sind in den USA und

anderen Ländern Warenzeichen oder eingetragene

Warenzeichen der HDMI Licensing LLC.

©2014 Samsung Electronics Co.,Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche

Genehmigung von Samsung Electronics Co., Ltd. ist das

vollständige oder teilweise Reproduzieren oder Kopieren

dieser Bedienungsanleitung nicht gestattet.

HW-H7500_H7501_GER_20141113.indd 2HW-H7500_H7501_GER_20141113.indd 2 2014-11-14  10:41:262014-11-14  10:41:263

GER SICHERHEITSINFORMATIONEN SICHERHEITSINFORMATIONEN HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

ACHTUNG Gefahr elektrischer Schläge! Gerät nicht öffnen!

Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung. WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN. • Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein. ACHTUNG • Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen. • Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HW-H7500_H7501_GER_20141113.indd 3HW-H7500_H7501_GER_20141113.indd 3 2014-11-14  10:41:262014-11-14  10:41:264

SICHERHEITSINFORMATIONEN HINWEISE

mm 99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen

Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass

rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht

abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät

ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen.

Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der

Steckdose. Durch Blitze verursachte Spannungsspitzen

können zur Beschädigung des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen),

übermäßiger Hitze (z. B. Kamine) oder Geräten, die

starke magnetische oder ele trische Felder erzeugen.

Trennen Sie das Netzkabel bei Fehlfunktionen des

Geräts von der Stromversorgung. Ihr Produkt ist nicht

für den gewerblichen Einsatz vorgesehen. Verwenden

Sie dieses Produkt nur für den privaten Bereich. Wenn

Ihr Produkt oder die CD bei kalten Temperaturen

aufbewahrt wurden, kann Kondensation auftreten. Wenn

Sie das Gerät bei kaltenTemperaturen transportiert

haben, warten Sie mit der Inbetriebnahme circa 2

Stunden, bis das Gerät Raumtemperatur erreicht hat.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder

anderen Wärmequellen fern. Dies kann zu einer Überhitzung

führen und zu einer Fehlfunktion des Geräts führen.

Die in diesem Produkt verwendeten Batterien enthalten

umweltschädliche Chemikalien. Entsorgen Sie die

Batterien nicht im Hausmüll. Entsorgen Sie Batterien

niemals in einem Feuer. Schließen Sie die Batterien

nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht

Explosionsgefahr. Setzen Sie nur Batterien des gleichen

oder eines gleichwertigen Typs ein.

WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR,

[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie.

Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren

Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von

Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts

ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in

irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.

HW-H7500_H7501_GER_20141113.indd 4HW-H7500_H7501_GER_20141113.indd 4 2014-11-14  10:41:262014-11-14  10:41:265

3 Hinweise zur sicherheit

6 Wichtige informationen zum gebrauch der

7 Oberes / Vorderes bedienfeld

8 Hinteres / Unteres anschlussfeld

9 Tasten und funktionen der fernbedienung

12 TV-Mount Installation

13 Installation mit Ständer

14 Anbringen der kabelklemme

15 Anschluss des kabellosen subwoofers

16 Anschliessen eines externen geräts

mithilfe eines HDMI kabels

17 Anschliessen eines externen geräts

mithilfe eines audiokabels (analog) oder

optischen kabels (digital)

24 Software aktualisierung

● Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. ● Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). ● Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. HW-H7500_H7501_GER_20141113.indd 5HW-H7500_H7501_GER_20141113.indd 5 2014-11-14  10:41:272014-11-14  10:41:276

ERSTE SCHRITTE ERSTE SCHRITTE WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

+ Symbole in dieser Bedienungsanleitung

Symbol Begriff Definition

Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen

abgebrochen werden können.

Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

+ Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)

2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 25)

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / Lithium Batterie

Benutzerhandbuch Halterung

Befestigungsschraube

Gleichstrom Adapter Kabelklemme USB-Kabel

AUX-Kabel Halteschraube 1 : 4 Stck. Halteschraube 2 : 8 Stck. USB-Adapter

● Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.

● Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

HW-H7500_H7501_GER_20141113.indd 6HW-H7500_H7501_GER_20141113.indd 6 2014-11-14  10:41:272014-11-14  10:41:277

GER BESCHREIBUNGEN BESCHREIBUNGEN OBERES / VORDERES BEDIENFELD

(Ein-/Aus) Schalter Schaltet das Gerät ein und aus. VOL. - / + Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe. Anzeige Aktuellen Modus anzeigen. (Funktion) Taste Des D.IN, AUX, HDMI, BT, TV, USB Eingangs. ● Wenn das Gerät eingeschaltet ist und die (Funktion) Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf

(Stummschalten) umgestellt. Um die (Stummschalten) Funktion dieser Taste wieder aufzuheben, die

(Funktion) Taste erneut für mehr als 3 Sekunden gedrückt halten. ● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt. ● Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war. HW-H7500_H7501_GER_20141113.indd 7HW-H7500_H7501_GER_20141113.indd 7 2014-11-14  10:41:292014-11-14  10:41:298

BESCHREIBUNGEN HINTERES / UNTERES ANSCHLUSSFELD AUX INOPTICAL INHDMI INHDMI OUT (TV)

HDMI OUT (TV)HDMI INOPTICAL INAUX IN DC 24V (Stromversorgungsanschluss)

Schließen Sie das Netzteil an die Anschlussbuchse des

Geräts an und stecken Sie anschließend den Stecker

des Netzteils in die Steckdose.

Schließen Sie USB-Geräte, wie MP3-Player

hier an, um die Dateien auf diesen Geräten

Für die gleichzeitige Ausgabe von Video- und Audiosignalen

über ein HDMI-Kabel.

HDMI IN Eingang für die gleichzeitige Übertragung von Video- und

Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen

Anschluss, um ein unterstütztes externes Gerät anzuschließen.

Zum Anschließen des digitalen (optischen) Ausgangs eines

AUX IN Für den Anschluss an den Analogausgang eines externen Geräts.

● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen.

Ziehen Sie nicht am Kabel.

● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle

Verbindungen zwischen den Komponenten hergestellt wurden.

HW-H7500_H7501_GER_20141113.indd 8HW-H7500_H7501_GER_20141113.indd 8 2014-11-14  10:41:352014-11-14  10:41:359

GER FERNBEDIENUNG FERNBEDIENUNG TASTEN UND FUNKTIONEN DER FERNBEDIENUNG Anynet+ Drücken Sie die Anynet+ Taste, um die Anynet+ Funktion ein- oder auszuschalten. (Auto Power Link : Voreinstellung OFF, Anynet+ ON / Power Link OFF oder Anynet+ OFF / Power Link ON). Mit der Anynet+ Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen. Die Soundbar muss über ein HDMI-Kabel mit dem Fernsehgerät verbunden sein.* Auto Power LinkSynchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 24)Wiederholen Sie können die Wiederholen Funktion während der Musikwiedergabe von einem USB-Gerät einstellen. REPEAT OFF : Bricht die wiederholte Wiedergabe ab. REPEAT FILE : Wiederholte Wiedergabe eines Titels. REPEAT ALL : Alle Titel werden ständig wiederholt. REPEAT RANDOM : Gibt die Titel in zufälliger Reihenfolge wieder. (Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)Stummschalten Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln.Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut. SOURCE Zum Auswählen einer am Soundbar angeschlossenen Klangquelle. Springen Vorwärts Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die $ Taste drücken, wird die nächste Datei ausgewählt. AUDIO SYNC Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die AUDIO SYNC Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der #,$ Tasten die Tonverzögerung zwischen 0 ms und 300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync Funktion nicht zur Verfügung. HW-H7500_H7501_GER_20141113.indd 9HW-H7500_H7501_GER_20141113.indd 9 2014-11-14  10:41:392014-11-14  10:41:3910

FERNBEDIENUNG Bluetooth POWER Drücken Sie die Bluetooth POWER Taste auf der Fernbedienung,

um diese Funktion ein- und auszuschalten.

Nähere Informationen finden Sie auf den Seiten 20 und 22.

Surr.Sound (Surround Sound Expansion)

Surr.Sound fügt dem Klang Tiefe und Räumlichkeit hinzu.

Durch wiederholtes Drücken der Surr.Sound Taste wird durch die Surr.

Sound-Einstellungen geschaltet: AUTO, ON, OFF.

EQUALIZER WOOFER Drücken, um TREBLE, BASS oder SW auszuwählen. Benutzen Sie

Taste, um die Höhen, Bässe oder die Subwoofer-

Lautstärke zwischen -6 bis +6 einzustellen.

Halten Sie die EQUALIZER WOOFER Taste für ungefähr 5 Sekunden

gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können

die Frequenzen 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz, 10KHz und

SW ausgewählt und jeweils zwischen -6 und +6 eingestellt werden.

● Die Einstellung von TREBLE, BASS oder SW betrifft jeweils 10KHz,

150Hz und SW. Anders ausgedrückt, die Einstellung von TREBLE stellt

das Frequenzband von 10KHz ein.adjusts 10KHz frequency band.

Stellt die Lautstärke des Gerätes ein.

Schaltet das Gerät ein und aus.

SOUND EFFECT Sie können je nach Art der Quelle, die Sie wiedergeben möchten, unter den

5 verschiedenen Tonarten MUSIC, VOICE, SPORTS, CINEMA,

SMART VOLUME und STANDARD wählen.

Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang

wiedergeben möchten.

Durch diese Funktion wird die Lautstärke bei einer drastischen

Lautstärkeänderung, z. B. durch das Umschalten auf einen anderen

Kanal oder einen Szenenwechsel, geregelt und stabilisiert.

Taste, um die Wiedergabe der Datei vorübergehend zu

Taste erneut, um die ausgewählte Datei abzuspielen.

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die

Wiedergabe erfolgt und Sie die # Taste drücken, wird die vorherige Datei

HW-H7500_H7501_GER_20141113.indd 10HW-H7500_H7501_GER_20141113.indd 10 2014-11-14  10:41:392014-11-14  10:41:3911

● Soundbar ist ein von Samsung geschützter Name.

● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

+ Batterien in die Fernbedienung einsetzen

1. Verwenden Sie eine passende

Batterieabdeckung wie in der

Abbildung oben dargestellt im

Uhrzeigersinn zu drehen und

2. Legen Sie eine 3V Lithium-Batterie

ein. Beim Einlegen der Batterie muss

der Pluspol (+) nach oben zeigen.

Setzen Sie den Verschluss wieder ein

und richten Sie die 'O' Markierungen

wie in der obigen Abbildung

dargestellt aufeinander aus.

3. Verwenden Sie eine passende

Batterieabdeckung der

Fernbedienung soweit wie

möglich im Uhrzeigersinn zu

drehen, um den Verschluss zu

HW-H7500_H7501_GER_20141113.indd 11HW-H7500_H7501_GER_20141113.indd 11 2014-11-14  10:41:402014-11-14  10:41:4012

MONTAGE MONTAGE ● Dieses Modell stimmt mit der Serie HU7, 8, 9 der gebogenen Samsung UHD Fernsehgeräte überein (mit Ausnahme von HU7100). Eine ausführlichere Liste mit unterstützten Modellen finden Sie auf der Samsung Webseite. TV-MOUNT INSTALLATION Für die Installation an einem geeigneten, an der Wand befestigten Samsung Fernsehgerät.Nicht für die Installation an Curved-TVs von 78" oder mehr empfohlen. 

● Die Installation an einem Fernsehgerät ist nur für kompatible, an der Wand befestigte Samsung Fernsehgeräte bestimmt, wobei der Ständer vom Fernsehgerät entfernt werden muss. Wenn Sie den Ständer des Fernsehgeräts entfernen, ihn durch die Curved Soundbar ersetzen und auf einer flachen Fläche abstellen, kann das Fernsehgerät umkippen. ● Stellen Sie keine Gegenstände auf die Soundbar, wenn diese am Fernsehgerät befestigt ist.AUX IN OPT I CAL INHDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die Fläche berührt, auf dem das Gerät steht.

AU X I N OPTIC AL IN H DMI INHDMI OUT (

TV) 2. Wenn der Befestigungsfuß bereits angebracht ist, muss dieser zuerst entfernt werden, um die TV-Halterung zu installieren.3. Befestigen Sie die vier Halteschrauben 1 und die vier Halteschrauben 2 wie in der Darstellung gezeigt in den vier Öffnungen in der Soundbar. TV 4. Legen Sie den Bildschirm des Fernsehgeräts auf die mit gebogene Schaumverpackung, mit dem das Fernsehgerät ausgeliefert wurde.

● Legen Sie den Bildschirm des Fernsehgeräts nicht auf eine flache Fläche. Der Bildschirm könnte reißen.5. Falls erforderlich, den Ständer des Fernsehgeräts entfernen und anschließend die Halterung in die Nuten auf der Unterseite des Fernsehgeräts einführen. Vergewissern Sie sich, dass sich die Öffnungen in der Halterung mit den Schraubenöffnungen im Fernsehgerät decken. HW-H7500_H7501_GER_20141113.indd 12HW-H7500_H7501_GER_20141113.indd 12 2014-11-14  10:41:402014-11-14  10:41:4013

6. Befestigen Sie die Halterung mit den übrigen 4

Halteschrauben 2 am Fernsehgerät.

7. Nachdem Sie die Halterung am Fernsehgerät befestigt

haben, das Fernsehgerät an der Wand befestigen.

● Beim Umgang mit dem Fernsehgerät nicht

den Bildschirm berühren und das Gerät keiner

hohen Krafteinwirkung oder Stößen aussetzen. HDMI OUT (TV) Soundbar-Ständer

TV-Ständer mit montierter Halterung

8. Bei an der Wand befestigtem Fernsehgerät die Mitte

der Soundbar auf die Halterung an der Unterseite

des Fernsehgeräts ausrichten und die Soundbar auf

der Halterung so weit wie möglich in die auf der

Abbildung dargestellte Richtung schieben.

9. Setzen Sie die Befestigungsschraube in der

Soundbar ein und drehen Sie sie im Uhrzeigersinn

mit der Hand fest, um die Soundbar an der

Halterung zu befestigen.

10. Die Installation am Fernsehgerät ist abgeschlossen.

INSTALLATION MIT STÄNDER Methode 1. Für die Installation auf einem Ständer mit

einem Samsung Fernsehgerät mit befestigter Soundbar.

Richten Sie die Mitte der Soundbar auf die Mitte der

Unterseite des Fernsehgeräts aus und schieben Sie die

Soundbar wie in der Abbildung dargestellt so weit wie

möglich auf den Ständer. Achten Sie darauf, dass das

Fernsehgerät nicht umkippt.

Methode 2. Wenn die Soundbar als alleinstehendes

Gerät verwendet wird.

 AUX INOPTICAL INHDMI INHDMI OUT (TV )

AUX INOPTICAL INHDMI INHDMI OUT (TV)

1. Stellen Sie die Soundbar wie in der Abbildung

dargestellt auf und stellen Sie sicher, dass keine der

Tasten die Fläche berührt, auf dem das Gerät steht.

2. Befestigen Sie die zwei Halteschrauben 2, wie in

der Abbildung gezeigt, an den Halterung-Stützen.

HW-H7500_H7501_GER_20141113.indd 13HW-H7500_H7501_GER_20141113.indd 13 2014-11-14  10:41:472014-11-14  10:41:4714

3. Stellen Sie die Soundbar auf der flachen Fläche in der

Mitte vor dem Fernsehgerät auf.

Soundbar in einer voreingestellten Höhe

(30 mm) installieren.

 AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Die Soundbar wie in der Abbildung dargestellt so

ablegen, dass die Tasten nicht den Untergrund

2. Den Befestigungsfuß und die Halteschrauben 2

jeweils an den beiden Öffnungen der Soundbar

● Keine Schweren Gegenstände auf das

Hauptgerät stellen oder drauftreten.

ANBRINGEN DER KABELKLEMME HDMI OUT (TV)HDMI INOPTICAL INAUX INHDMI OUT (TV)HDMI INOPTICAL INAUX IN Kabelklemme

Bringen Sie die Kabelklemme wie dargestellt an und

führen Sie die Kabel durch die Klemme, damit sie nicht

HW-H7500_H7501_GER_20141124.indd 14HW-H7500_H7501_GER_20141124.indd 14 2014-11-24  5:19:082014-11-24  5:19:0815

GER ANSCHLÜSSE ANSCHLÜSSE ANSCHLUSS DES KABELLOSEN SUBWOOFERS Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die Link ( ) Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise.ID SETID SET1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose. 2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5 Sekunden lang gedrückt.• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die

(Stummschalten) Taste 5 Sekunden lang gedrückt. 4. Die Meldung ID SET wird auf der Anzeige der Soundbar angezeigt.5. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den Anschluss abzuschließen.• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.• Die Link-Anzeige (Blaue LED) auf dem Subwoofer sollte leuchten.• Wenn die Link Anzeige nicht steig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalte Sie das Hauptgerät aus und beginnen Sie noch einmal von Schritt 2.• Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 10) ● Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. ● Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und auf der Geräteoberseite leuchtet die STANDBY-LED auf nachdem die LINK-Anzeige (Blaue LED) 30 Sekunden lang geblinkt hat. ● Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen. ● Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können. ● Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1-5 in der Spalte auf der linken Seite und versuchen Sie erneut, eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen. ● Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor Wasser und Feuchtigkeit. ● Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten. HW-H7500_H7501_GER_20141113.indd 15HW-H7500_H7501_GER_20141113.indd 15 2014-11-14  10:41:552014-11-14  10:41:5516

ANSCHLÜSSE ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI KABELS Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern,

Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so

wie ursprünglich auf der digitalen Quelle erstellt.

AUX INOPTICAL INHDMI INHDMI OUT HDMI OUT (TV)HDMI IN HDMI OUT HDMI IN HDMI OUT (TV)

HDMI IN Verbinden Sie ein HDMI-Kabel (nicht enthalten) über die

HDMI IN Buchse an der Rückseite des Soundbar mit

der HDMI OUT Ausgangsbuchse Ihres Geräts.

Schließen Sie ein HDMI-Kabel (nicht enthalten) an den

HDMI OUT (TV) Ausgang auf der Rückseite des Geräts

und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

● HDMI ist eine Schnittstelle für die digitale

Übertragung von Video- und Audiodaten

über einen einzigen Anschluss.

● Es wird empfohlen, falls möglich, ein

HDMI-Kabel ohne Kabelseele zu verwenden.

Falls Sie ein HDMI-Kabel mit Seele

verwenden, verwenden Sie ein Kabel mit

einem Durchmesser von mindestens 14 mm.

Die ARC-Funktion ermöglicht die digitale

Audiowiedergabe über den HDMI OUT (ARC)

Sie kann nur aktiviert werden, wenn der Soundbar an ein

Fernsehgerät angeschlossen ist, dass die ARC-Funktion

● Anynet+ eingeschaltet sein.

● Diese Funktion ist nicht verfügbar, wenn das

HDMI-Kabel ARC nicht unterstützt.

HW-H7500_H7501_GER_20141113.indd 16HW-H7500_H7501_GER_20141113.indd 16 2014-11-14  10:41:552014-11-14  10:41:5517

GER ANSCHLÜSSE ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege zur

Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.AUX INOPTICAL INHDMI INHDMI OUT OPTICAL INAUX IN OPTICAL IN AUX IN OPTICAL OUT AUX OUT Audio Kabel Optisches Kabel (Nicht enthalten) BD / DVD-Spieler / Set-Top- Box / Game konsole oder

AUX IN Verbinden Sie den AUX IN (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.Wechseln Sie zur AUX Funktion. oder,

OPTICAL IN Verbinden Sie den OPTICAL IN (Audio) Eingang am Hauptgerät mit dem OPTICAL OUT Ausgang des Fernsehgeräts oder Quellgeräts.Wechseln Sie zur D.IN Funktion.

● Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden. ● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. HW-H7500_H7501_GER_20141113.indd 17HW-H7500_H7501_GER_20141113.indd 17 2014-11-14  10:41:562014-11-14  10:41:5618

FUNKTIONEN FUNKTIONEN EINGANGSMODUS Drücken Sie die (Funktion) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf der

Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus Anzeige

Optischer Digital Eingang

+ Auto Power Down-Funktion

Das Gerät schaltet sich unter den folgenden

Bedingungen automatisch ab:

● D.IN/HDMI/BT/TV/USB/ARC Modus

- Wenn seit 25 Minuten kein Audiosignal

- Wenn seit 25 Minuten kein AUX-Kabel

- Wenn bei angeschlossenem AUX-Kabel für 8

Stunden keine Taste betätigt wird. (Auto Power

Down-Funktion kann nur in diesem Fall

ausgeschaltet werden.)

Um die Auto Power Down-Funktion während des

AUX-Modus auszuschalten, drücken und halten Sie

die &-Taste für 5 Sekunden gedrückt. Auf dem

anzeige erscheint AUTO POWER DOWN ON / OFF.

Die ARC (Audio Return Channel) Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC)

1. Schließen Sie das ARC unterstützende Fernsehgerät mithilfe eines HDMI-Kabels an die Soundbar an.

2. Schalten Sie das Fernsehgerät ein und aktivieren Sie Anynet+ in der Soundbar.

(Funktion) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf

der Fernbedienung, um den D.IN-Modus auszuwählen.19

● Wenn das HDMI-Kabel die ARC-Funktion nicht unterstützt, kann ARC nicht fehlerfrei ausgeführt werden.

● Schalten Sie Anynet+ aus, um die ARC-Funktion auszuschalten.

BLUETOOTH Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen -

ganz ohne störende Kabel!

+ Anschließen von Soundbar an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die (Funktion) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf

der Fernbedienung, um den BT-Modus auszuwählen.

• Auf dem Frontdisplay der Soundbar wird BT READY angezeigt.

2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.

(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

3. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

• Wird eine Liste der erkannten Geräte angezeigt.

4. Wählen Sie "[Samsung] Soundbar" aus der Liste.

• Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]

Frontdisplay angezeigt.

• Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name

nicht auf Englisch ist.

• Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie

das vom Bluetooth-Gerät gefundene "[Samsung] Soundbar" und führen Sie die Suche erneut durch.

5. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

• Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

• Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen

stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

● Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie

● Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

● Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.

HW-H7500_H7501_GER_20141113.indd 19HW-H7500_H7501_GER_20141113.indd 19 2014-11-14  10:41:572014-11-14  10:41:5720

● Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den

Verbindungsaufbau nicht fehlerfrei durch:

- Wenn sich Soundbar in einem starken elektrischen Feld befindet.

- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.

- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

- Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen

denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen

● Der Soundbar unterstützt SBC data (44.1kHz, 48kHz).

● Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

● Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur

die HF (Freisprech) Funktion unterstützen.

● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird

durch Auswahl von "[Samsung] Soundbar" aus der Liste der gefundenen Geräte die Soundbar

automatisch in den BT-Modus umgeschaltet.

+ Bluetooth POWER On (Bluetooth POWER)

Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschaltet ist und ein

Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine

Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.

2. BLUETOOTH POWER ON erscheint auf dem Soundbar Display.

● Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet

ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät

hergestellt worden sein.)

● Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar

● Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät

+ Abtrennen des Bluetooth-Geräts vom Soundbar

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in

der Bedienungsanleitung des Bluetooth-Geräts.

● Verbindung zum Soundbar wird getrennt.

● Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED

HW-H7500_H7501_GER_20141113.indd 20HW-H7500_H7501_GER_20141113.indd 20 2014-11-14  10:41:572014-11-14  10:41:5721

+ Abtrennen des Soundbar vom Bluetooth-Gerät

Drücken Sie die SOURCE Taste auf der Fernbedienung oder die (Funktion) Taste auf dem oberen Bedienfeld

des Geräts, um von BT auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.

● Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die

Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem

Soundbar und dem Bluetooth Gerät 5 m überschreitet.

● Wenn sich der Soundbar für mehr als 25 Minuten im Bereitschaftszustand befindet, schaltet er sich

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung

miteinander zu verbinden.

● Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

- Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

- Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte,

Mikrowellenherde oder Funknetzwerke.

● Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz

● Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-

Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

● In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise

● Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch

unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch

Hindernisse wie Mauern oder Türen beeinträchtigt werden.

● Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

TV SOUNDCONNECT Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung

Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

+ Ein Fernsehgerät an den Soundbar anschließen.

Schalten Sie das Fernsehgerät und den Soundbar ein.

• Rufe Sie das Menü des Fernsehgeräts auf.

• Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen.

• Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

(Funktion) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die SOURCE Taste auf

der Fernbedienung, um den TV-Modus auszuwählen.

HW-H7500_H7501_GER_20141113.indd 21HW-H7500_H7501_GER_20141113.indd 21 2014-11-14  10:41:572014-11-14  10:41:5722

3. Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden

soll. "[Samsung] Soundbar" wird ebenfalls auf dem Fernsehbildschirm angezeigt.

4. Wählen Sie mit der Fernbedienung des Fernsehgeräts <Ja>, um den Verbindungsaufbau zwischen der Soundbar

und dem Fernsehgerät abzuschließen.

● Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV SoundConnect unterbrochen.

● Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung

● Trennen Sie die Verbindung zum vorhandenen Fernsehgerät und drücken Sie dann die

Fernbedienung für 5 Sekunden, um eine Verbindung zu einem anderen Fernsehgerät herzustellen.

● Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die

ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion

von Ihrem Fernsehgerät unterstützt wird.

(Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehgerätes.)

● Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.

● Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 5 m überschreitet, kann die

Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das

Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und

stellen Sie die TV SoundConnect Verbindung erneut her.

● TV SoundConnect Reichweite

- Empfohlener Abstand für den Verbindungsaufbau: max. 50 cm

- Empfohlener Abstand beim Betrieb: max. 5 m

● Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der

Soundbar haben keine Bedienungsfunktion für das Fernsehgerät.

+ Verwenden der Bluetooth POWER On Funktion

Die Bluetooth POWER On Funktion steht zur Verfügung, nachdem Sie die Soundbar an ein Bluetooth fähiges

Fernsehgerät mithilfe von TV SoundConnect angeschlossen haben. Wenn die Bluetooth POWER On Funktion

eingeschaltet ist, wird die Soundbar zusammen mit dem Fernsehgerät ein- und ausgeschaltet.

1. Verbinden Sie Ihr Fernsehgerät mithilfe der TV SoundConnect Funktion mit der Soundbar.

2. Drücken Sie die Bluetooth POWER Tasten des Soundbar und der Fernbedienung. BLUETOOTH POWER ON

erscheint auf dem Soundbar anzeige.

• BLUETOOTH POWER ON : Der Soundbar wird ein- und ausgeschaltet, wenn Sie das Fernsehgerät ein- oder

• BLUETOOTH POWER OFF : Der Soundbar wird nur ausgeschaltet, wenn Sie das Fernsehgerät abschalten.

● Diese Funktion wird nur von bestimmten Samsung Fernsehgeräten unterstützt, die ab 2013 auf den Markt

HW-H7500_H7501_GER_20141113.indd 22HW-H7500_H7501_GER_20141113.indd 22 2014-11-14  10:41:582014-11-14  10:41:5823

GER FUNKTIONEN USB Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

1. Schließen Sie das USB-Gerät an den USB-Anschluss

(Funktion) Taste auf dem

oberen Bedienfeld des Hauptgeräts oder die

SOURCE Taste auf der Fernbedienung, um den

USB-Modus auszuwählen.

3. Auf dem Bildschirm wird USB angezeigt.

• Der Aufbau der Verbindung zwischen dem

Soundbar und dem USB-Gerät ist abgeschlossen.

• Das Gerät schaltet sich automatisch ab

(Automatische Abschaltung), wenn für mehr als

25 Minuten kein USB-Gerät angeschlossen

+ Bevor Sie ein USB-Gerät

Beachten Sie das Folgende:

● Wenn die Länge eines Ordnernamens auf dem

USB-Gerät 10 Zeichen überschreitet, wird er nicht

auf dem anzeige des Soundbar angezeigt.

● Dieses Gerät kann unter Umständen nicht mit allen

USB-Speichergeräten kompatibel sein.

● Die Dateisysteme FAT16 und FAT32 werden

- Das NTFS-Dateisystem wird nicht unterstützt.

● Schließen Sie das USB-Gerät direkt an den

USB-Anschluss des Geräts an. Anderenfalls können

Kompatibilitätsprobleme mit dem USB-Gerät

● Schließen Sie nicht mehrere Speichergeräte über

einen Mehrfach-Kartenleser an das Gerät an. Dies

kann zu Fehlfunktionen führen.

● PTP-Protokolle für Digitalkameras werden nicht

● Das USB-Gerät nicht während der Dateiübertragung

● DRM-geschützte Musikdateien (MP3, WMA) von

kommerziellen Webseiten können nicht

wiedergegeben werden.

● Externe Festplatten werden nicht unterstützt.

● Mobiltelefone werden nicht unterstützt.

● Kompatibilitätsliste:

Format Codec Samplingrate

● Wenn auf dem USB-Gerät viele Ordner und

Dateien gespeichert sind, kann das Lesen

HW-H7500_H7501_GER_20141113.indd 23HW-H7500_H7501_GER_20141113.indd 23 2014-11-14  10:41:582014-11-14  10:41:5824

FUNKTIONEN SOFTWARE AKTUALISIERUNG AU X IN OP TIC AL IN H DMI I N H DMI O U T (TV) Es ist möglich, dass Samsung in der Zukunft Firmware-

Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch

Anschließen eines USB-Laufwerks mit dem Firmware

Update an den USB-Anschluss Ihrer Soundbar

aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur

Verfügung stehen, diese einzeln auf das USB-Gerät

kopiert und nacheinander verwendet werden müssen,

um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich

mit Samsung Kundendienst in Verbindung, um weitere

Informationen über das Herunterladen von

Aktualisierungen zu erhalten.

● Schließen Sie ein USB-Gerät mit dem

Firmware-Update an den USB-Anschluss des

● Die Firmware Aktualisierung funktioniert

eventuell nicht fehlerfrei, wenn von der

Soundbar unterstützte Audio-Dateien auf

dem USB-Gerät gespeichert sind.

● Während des Updates darf die Netzspannung

nicht ausgeschaltet oder das USB-Gerät

abgetrennt werden. Nach Abschluss des

Firmware-Updates schaltet sich das Gerät

● Nach der Aktualisierung werden alle

Einstellungen auf die Werkseinstellungen

zurückgesetzt. Sie sollten sich Ihre

Einstellungen notieren, um sie nach dem

Update wieder herstellen zu können.

Beachten Sie, dass bei einer Firmware-

Aktualisierung ebenfalls die Subwoofer-

Verbindung zurückgesetzt wird. Wenn die

Verbindung mit dem Subwoofer nach der

Aktualisierung nicht automatisch wieder

hergestellt wird, schlagen Sie bitte auf Seite

15 nach. Falls das Update der Firmware

fehlschlägt, empfehlen wir, das USB-Gerät im

FAT16 Format zu formatieren und das Update

erneut zu versuchen.

● Nachdem das Software-Update

abgeschlossen ist, das Gerät ausschalten

) Taste auf der Fernbedienung

für mehr als 5 Sekunden gedrückt halten.

"INIT” erscheint auf dem Bildschirm und das

Gerät wird ausgeschaltet. Das Update ist

● Formatieren Sie das USB-Gerät nicht im

NTFS Format. Das NTFS Dateisystem wird

vom Soundbar nicht unterstützt.

● Je nach Hersteller werden einige USB-

Kartenlesegeräte möglicherweise nicht

AUTO POWER LINK Wenn Sie das Hauptgerät über ein optisches Kabel an

ein Fernsehgerät angeschlossen haben, die Auto Power

Funktion einschalten, damit die Soundbar automatisch

eingeschaltet wird, wenn Sie das Fernsehgerät

AUTO POWER LINK Anzeige

POWER LINK ON AUS ANYNET+ ON /

1. Verbinden Sie die Soundbar und das externe Gerät

mit einem optischen Kabel.

(Funktion) auf dem oberen

Bedienfeld des Hauptgeräts oder die SOURCE Taste

auf der Fernbedienung, um den D.IN-Modus

3. Drücken Sie die Anynet+ Taste auf der

Fernbedienung, um die Auto Power Link Funktion

ein- oder auszuschalten.

● Je nach angeschlossenem Gerät kann die

Auto Power Link Funktion nicht

HW-H7500_H7501_GER_20141113.indd 24HW-H7500_H7501_GER_20141113.indd 24 2014-11-14  10:41:582014-11-14  10:41:5825

GER FEHLERSUCHE FEHLERSUCHE Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.

• Ist der Netzstecker an eine Steckdose

 Schließen Sie den Netzstecker an die Steckdose an.

Das Gerät reagiert nicht auf das Drücken von Tasten.

• Ist die Luft elektrostatisch aufgeladen?  Ziehen Sie den Netzstecker, und schließen Sie ihn

wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.

• Wurde das Gerät auf stumm geschalten?

• Ist die Lautstärke auf minimal eingestellt?

 Drücken Sie die (Stummschalten) Taste, um die

Funktion zu deaktivieren.

 Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.

• Sind die Batterien leer?

• Ist die Entfernung zwischen Fernbedienung und

 Legen Sie neue Batterien ein.

 Näher an das Gerät heranrücken.

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.

• Wird TV SoundConnect von Ihrem Fernsehgerät

• Verfügen Sie über die neueste Firmware Version?

• Tritt ein Fehler beim Verbindungsaufbau auf?

• Setzen Sie den TV Modus zurück und stellen Sie

erneut eine Verbindung her.

 TV SoundConnect wird von bestimmten Samsung

Fernsehgeräten unterstützt, die nach 2012 auf den

Markt gekommen sind. Prüfen Sie, ob Ihr

Fernsehgerät TV SoundConnect unterstützt.

 Aktualisieren Sie die Firmware Ihres Fernsehgeräts

auf die neueste Version.

 Setzen Sie sich mit dem Samsung Kundendienst in

Taste für 5 Sekunden, um die TV SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

• Ihr Subwoofer ist eventuell nicht an das Hauptgerät

 Versuchen Sie, den Subwoofer erneut anzuschließen.

Der Subwoofer dröhnt und vibriert merklich.

• Versuchen Sie die Vibrationen des Subwoofers

 Drücken Sie die EQUALIZER WOOFER Taste auf

Ihrer Fernbedienung, um den Wert (zwischen SW-6

und SW+6) einzustellen.

HW-H7500_H7501_GER_20141113.indd 25HW-H7500_H7501_GER_20141113.indd 25 2014-11-14  10:41:592014-11-14  10:41:5926

ANHANG ANHANG TECHNISCHE DATEN Modellbezeichnung

+5 °C bis +35 °C Zulässige Luftfeuchtigkeit

VERSTÄRKER Nennausgangsleistung

Signal-Rausch-Verhältnis (analoger Eingang)

65 dB Kanaltrennung (1kHz)

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den

Richtwerten der AES (Audio Engineering Society).

* Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät

a Bekanntmachung zu Open Source Lizenzen

- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der

Adresse an Samsung. (oss.request@samsung.com).

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten

Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und

geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

HW-H7500_H7501_GER_20141113.indd 26HW-H7500_H7501_GER_20141113.indd 26 2014-11-14  10:41:592014-11-14  10:41:59[Korrekte Entsorgung der Batterien dieses

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen

Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen

Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den

chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der

Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der

EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien

nicht ordnungsgemäß entsorgt werden, können sie der menschlichen

Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die

nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern,

indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches

kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der

dazugehörigen Dokumentation gibt an, dass das Produkt und

Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer

Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt

werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte

getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.

Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen,

um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu

Private Nutzer wenden sich an den Händler, bei dem das Produkt

gekauft wurde, oder kontaktieren die zuständigen Behörden, um in

Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine

umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach

den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und

elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

Kontakt zu SAMSUNG WORLD WIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der

Samsung-Kundenbetreuung.

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem

Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

CYPRUS 8009 4000 only from landline, toll free

0680SAMSUNG (0680-726-786)
