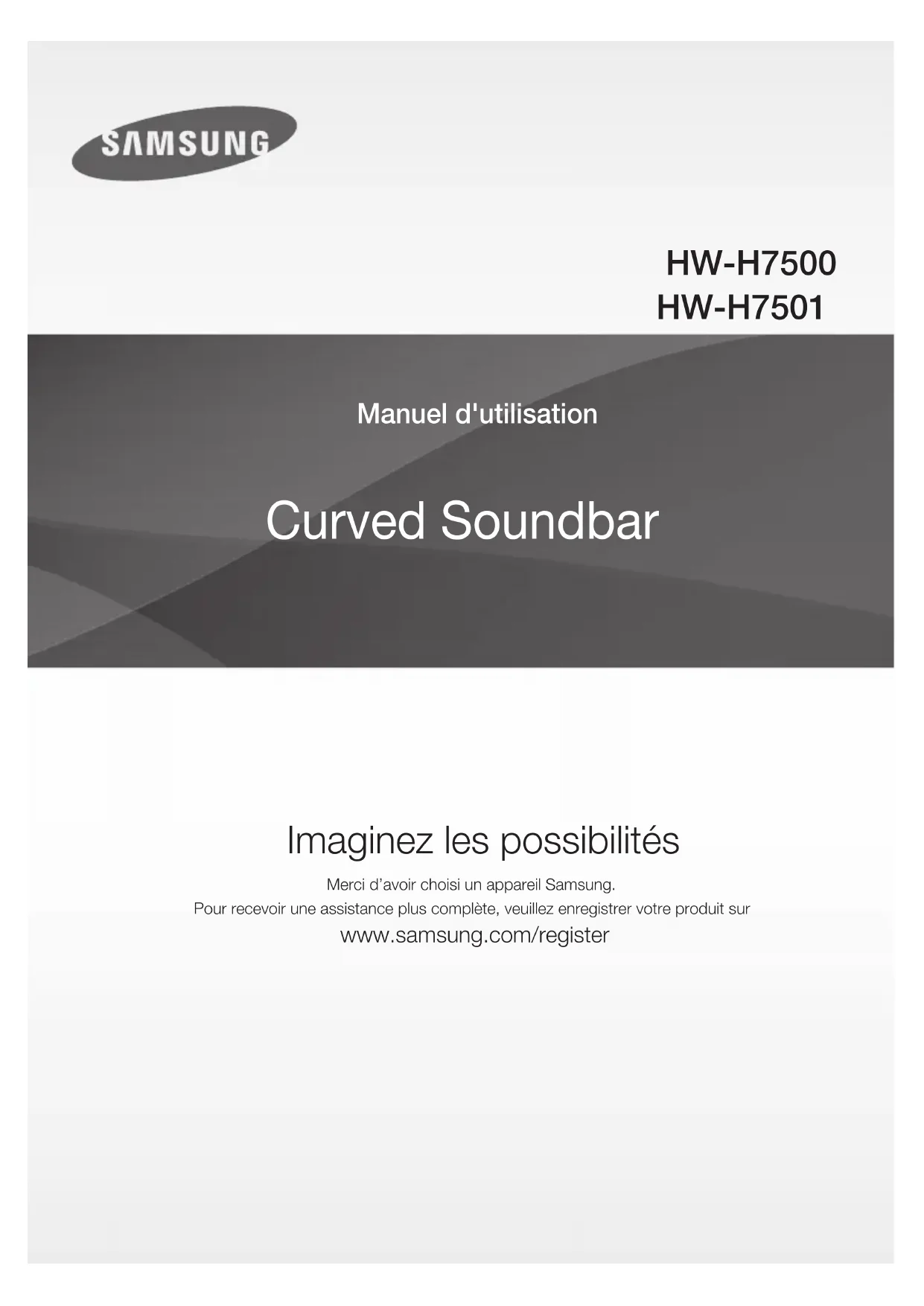

Imaginez les possibilités Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur www.samsung.com/register

Manuel d'utilisation

CARACTÉRISTIQUES CARACTÉRISTIQUES TV SoundConnect

TV SoundConnect vous permet d’écouter le son depuis

votre téléviseur sur votre Soundbar via une connexion

Bluetooth et vous permet de contrôler le son.

HDMI L'interface HDMI permet la transmission simultanée des

signaux audio et vidéo pour vous offrir une image plus

L'appareil est également équipé de la fonction ARC qui

vous permet d'écouter le son de votre téléviseur sur le

Soundbar via un câble HDMI. Cette fonction est

uniquement disponible si vous connectez l'appareil à un

téléviseur compatible ARC.

Expansion du son ambiophonique

La fonctionnalité Expansion du son ambiophonique

ajoute de la profondeur et de la grandeur au son.

L’Expansion du son ambiophonique est gérée par Sonic

Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale. Mode sonore spécial

Vous avez le choix entre différents modes de son :

MUSIC / VOICE / SPORTS / CINEMA / SMART VOLUME / STANDARD (Son Original), selon le type de

contenu dont vous souhaitez profiter.

Télécommande multifonction Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton. Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Soundbar. Fonction Bluetooth

Vous pouvez connecter un périphérique Bluetooth à

l'Ensemble Soundbar pour écouter de la musique avec

un son stéréo de haute qualité, tout cela sans fil!

LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le

symbole représentant deux D sont des marques de

commerce de Dolby Laboratories.

Pour les brevets DTS, consultez le site http://patents.dts.

com. Fabriqué sous licence de DTS Licensing Limited.

DTS, le symbole, & DTS et le symbole qui lui est associé

sont des marques déposées, et DTS 2.0 Channel est

une marque déposée de DTS, Inc. © DTS, Inc. Tous

Les termes HDMI et HDMI High-Definition Multimedia

Interface, et le logo HDMI sont des marques de

commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

©2014 Samsung Electronics Co.,Ltd.

Tous droits réservés. Le présent manuel d'utilisation ne

peut être reproduit ou copié, en partie ou dans son

intégralité, sans l'autorisation écrite préalable de

Samsung Electronics Co., Ltd.

AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.• Cet appareil doit toujours être branché à une prise terre. • Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION • Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

HW-H7500_H7501_FRA_20141113.indd 3HW-H7500_H7501_FRA_20141113.indd 3 2014-11-14  10:40:052014-11-14  10:40:054

mm 99.1mm Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos

de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm

autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices

de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet

ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA

de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la

prise murale. Les surtensions occasionnées par l'orage

pourraient endommager votre appareil.

Protégez le produit de l'humidité (comme les vases) et

d'une chaleur excessive (comme une cheminée) ou de

tout équipement capable de créer des champs

magnétiques ou électriques. Débranchez le câble

d'alimentation en cas de dysfonctionnement. Votre

produit n'est pas prévu pour un usage industriel. Ce

produit ne peut être utilisé qu'à des fins personnelles.

Une condensation peut se former si le produit ou un

disque a été stocké à basse température. Si vous devez

transporter l'ensemble pendant l'hiver, attendez environ

2 heures que l'appareil ait atteint la température de la

pièce avant de l'utiliser.

N'exposez pas l'ensemble aux rayons directs du soleil ou

à toute autre source de chaleur. Ceci pourrait entraîner une

surchauffe et un dysfonctionnement de l’appareil.

Les piles utilisées dans ce produit peuvent contenir des

produits ch miques dangereux pour l'environnement. Ne

jetez pas les piles dans votre poubelle habituelle. Ne

vous débarrassez pas des piles en les faisant brûler. Ne

court-circuitez pas, ne désassemblez pas ni ne faites pas

surchauffer les batteries. Le remplacement incorrect de

la batterie entraîne un risque d'explosion. Ne la

remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.

Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2

heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le

compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des

enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps,

consultez immédiatement un médecin.

HW-H7500_H7501_FRA_20141113.indd 4HW-H7500_H7501_FRA_20141113.indd 4 2014-11-14  10:40:052014-11-14  10:40:055

6 Avant de lire le manuel d'utilisation

7 Panneau supérieur/façade

8 Panneau arrière/inférieur

9 Boutons et fonctions de la télécommande

12 Installation TV-Mount

13 Installation sur le socle

14 Montage de l'attache-câble

15 Branchement d’un caisson de graves

16 Connexion d'un périphérique externe à

l'aide d'un câble HDMI

17 Connexion d'un périphérique externe à

l'aide d'un câble Audio (analogique) ou

24 Mise à jour logicielle

● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. ● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). ● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée). HW-H7500_H7501_FRA_20141113.indd 5HW-H7500_H7501_FRA_20141113.indd 5 2014-11-14  10:40:072014-11-14  10:40:076

DÉMARRAGE DÉMARRAGE AVANT DE LIRE LE MANUEL D'UTILISATION Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

+ Icônes utilisées dans le présent manuel

Icône Terme Définition

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des

paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque

+ Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)

2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 25)

CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous.

Support : 2EA Télécommande / Batterie Lithium

Manuel d'utilisation Support mural

pied : 2EA DC Adapter Attache-câble Câble USB Câble AUX Vis du support 1 : 4EA Vis du support 2 : 8EA Convertisseur USB

● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

HW-H7500_H7501_FRA_20141113.indd 6HW-H7500_H7501_FRA_20141113.indd 6 2014-11-14  10:40:072014-11-14  10:40:077

FRA DESCRIPTIONS DESCRIPTIONS PANNEAU SUPÉRIEUR/FAÇADE Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation. VOL. - / + Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade. Affichage Affiche le mode actuellement sélectionné. Bouton (Fonction) Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton

(Fonction) pendant plus de 3 secondes, le bouton fonctionne en (Silencieux). Pour annuler la configuration du bouton

(Silencieux), appuyez à nouveau sur le bouton (Fonction) pendant plus de 3 secondes. ● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. HW-H7500_H7501_FRA_20141113.indd 7HW-H7500_H7501_FRA_20141113.indd 7 2014-11-14  10:40:092014-11-14  10:40:098

DESCRIPTIONS PANNEAU ARRIÈRE/INFÉRIEUR AUX INOPTICAL INHDMI INHDMI OUT (TV)

HDMI OUT (TV)HDMI INOPTICAL INAUX IN DC 24V (Entrée de l'alimentation)

Branchez la prise de l'adaptateur CC à la

prise d’alimentation (jack), puis branchez la

fiche de l'adaptateur CA dans une prise

Connectez ici des périphériques

USB comme des lecteurs MP3

pour lire des fichiers sur les

Transmet les signaux vidéo et audio numériques simultanément

au moyen d’un câble HDMI.

HDMI IN Permet de recevoir simultanément les signaux numériques audio et

vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez

un périphérique externe pris en charge.

Permet la connexion à la sortie (optique) numérique d’un appareil

AUX IN Permet la connexion à la sortie analogique d’un périphérique externe.

● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir

la fiche. Ne tirez pas sur le câble.

● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces

branchements entre les composants sont terminés.

HW-H7500_H7501_FRA_20141113.indd 8HW-H7500_H7501_FRA_20141113.indd 8 2014-11-14  10:40:162014-11-14  10:40:169

FRA TÉLÉCOMMANDE TÉLÉCOMMANDE BOUTONS ET FONCTIONS DE LA TÉLÉCOMMANDE Anynet+Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+.(Auto Power Link : par défaut OFF, Anynet+ ON / Power Link OFF ou Anynet+ OFF / Power Link ON). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI.* Auto Power LinkPermet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 24)Répéter Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à partir d'une clé USB. REPEAT OFF : Permet d'annuler la lecture répétée. REPEAT FILE : Permet de répéter la lecture d'une piste. REPEAT ALL : Permet de répéter la lecture de toutes les pistes. REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)Silencieux Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. SOURCE Permet de sélectionner une source connectée au Soundbar. Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton $, le fichier suivant est sélectionné. AUDIO SYNC Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons AUDIO SYNC

pour corriger le problème. Utilisez les boutons #,$ pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.

HW-H7500_H7501_FRA_20141113.indd 9HW-H7500_H7501_FRA_20141113.indd 9 2014-11-14  10:40:192014-11-14  10:40:1910

TÉLÉCOMMANDE Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande

pour activer et désactiver la fonction Bluetooth POWER On.

Pour plus de détails, reportez-vous aux pages 20 et 22.

Surr.Sound (Expansion du son ambiophonique)

La fonction du son ambiophonique permet d'ajouter de la profondeur et de

Appuyez plusieurs fois sur le bouton Surr.Sound pour faire défiler les

réglages Surr.Sound : AUTO, ON, OFF.

EQUALIZER WOOFER Permet de sélectionner TREBLE, BASS ou SW. Puis, utilisez le bouton

pour régler le volume sur Treble (Aigu), Bass (Basse) ou Subwoofer

(Caisson de graves) de -6 à +6.

Appuyez sur le bouton EQUALIZER WOOFER pendant environ 5 secondes

pour régler le son pour chaque bande de fréquences. Vous pouvez

sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz, 10 KHz et

SW et régler chacune de ces options de -6 à +6.

● Le réglage TREBLE, BASS ou SW affecte respectivement les options 10

KHz, 150 Hz et SW. En d'autres termes, cela signifie que le réglage

TREBLE règle la bande de fréquences 10 KHz.

Règle le niveau de volume de l’unité.

Permet d’allumer et d’éteindre l’alimentation.

SOUND EFFECT Vous avez le choix entre cinq modes de sons différents : MUSIC, VOICE,

SPORTS, CINEMA, SMART VOLUME et STANDARD selon le type de

source dont vous souhaitez profiter.

Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

Cette fonction contrôle et stabilise le volume en cas de fortes variations

sonores lors d'un changement de canal ou d’une transition de scène.

Appuyez sur le bouton & pour mettre en pause la lecture du fichier

temporairement. Appuyez à nouveau sur le bouton & pour lire le fichier

Si le périphérique que vous êtes en train de lire contient plus d'un fichier et

que vous appuyez sur le bouton #, le fichier précédent est sélectionné.

HW-H7500_H7501_FRA_20141113.indd 10HW-H7500_H7501_FRA_20141113.indd 10 2014-11-14  10:40:202014-11-14  10:40:2011

● Soundbar est un nom dont Samsung est le propriétaire.

● Faire fonctionner le téléviseur en utilisant sa télécommande.

+ Installation des piles dans la télécommande

1. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle

de la batterie de la télécommande

dans le sens inverse des aiguilles

d’une montre pour le retirer

comme indiqué sur la figure

2. Insérez une pile au lithium de 3V.

Veillez à ce que le pôle positif (+)

soit orienté vers le haut lors de

l’insertion de la pile dans son

logement Mettez le couvercle sur

la batterie et alignez le repère 'O'

l’un en face de l’autre comme

indiqué sur la figure ci-dessus.

3. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle

de la batterie de la télécommande

dans le sens des aiguilles d’une

montre jusqu’en butée pour le

HW-H7500_H7501_FRA_20141113.indd 11HW-H7500_H7501_FRA_20141113.indd 11 2014-11-14  10:40:202014-11-14  10:40:2012

INSTALLATION INSTALLATION ● Ce modèle correspond aux HU7 de la série 8 et 9 des modèles de téléviseurs courbés UHD Samsung (sauf pour le HU7100). Pour connaître la liste des modèles pris en charge, reportez-vous au site Web de Samsung. INSTALLATION TV-MOUNT Pour un montage sur téléviseur avec un téléviseur Samsung monté sur mur physiquement compatible.NON recommandé pour une installation sur un téléviseur à écran courbe 78" ou au-delà. 

● L’installation montée sur un téléviseur s’applique aux téléviseurs Samsung compatible avec le montage mural uniquement et nécessite que vous retiriez le pied du téléviseur. Si vous retirez le pied du téléviseur et le remplacez par la Soundbar courbe, et si vous posez ensuite le téléviseur sur une surface plane, le téléviseur est susceptible de basculer. ● Ne posez pas d'objets sur la barre audio lors du montage du téléviseur.

A UX IN O P TI C A L IN HDMI INHDMI OUT (TV) AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

AU X I N OPTIC AL IN H DMI INHDMI OUT (

TV) 2. Si le Support de pied a déjà été monté, retirez-le pour installer le support mural du téléviseur. 3. Serrez les quatre Vis de serrage 1 et quatre des Vis de serrage 2 dans les quatre trous de la barre audio, comme indiqué sur l’illustration. TV 4. Placez l’écran du téléviseur face vers le bas sur la mousse de l’emballage courbe qui accompagne le téléviseur. ● Ne placez pas l’écran du téléviseur face vers le bas sur une surface plane. Vous risquez de fissurer le panneau.5. Retirez le pied du téléviseur si nécessaire, puis insérez le guide du support dans les encoches sur le fond du téléviseur. Assurez-vous que les trous des vis dans le Support mural sont alignés avec ceux dans le téléviseur. HW-H7500_H7501_FRA_20141113.indd 12HW-H7500_H7501_FRA_20141113.indd 12 2014-11-14  10:40:212014-11-14  10:40:2113

6. Serrez le Support mural sur le téléviseur en

utilisant les 4 Vis de serrage 2 restantes.

7. Après avoir monté le Support mural, montez le

téléviseur sur le mur.

● Lorsque vous manipulez un téléviseur, ne

touchez pas l’écran et ne le soumettez à

aucune pression excessive ni à aucun choc

brusque. HDMI OUT (TV) Base de la barre audio

Base du téléviseur, avec Support mural fixé

8. Avec le téléviseur monté sur le mur, alignez le centre

de la barre audio avec le Support mural sur le fond

du téléviseur, puis poussez la barre audio sur le

Support mural aussi loin que possible comme

indiqué sur l’illustration.

9. Serrez le Support fixation sur la barre audio, puis

tournez-le manuellement dans le sens des aiguilles

d’une montre pour fixer la barre audio au Support

10. Le montage mural du téléviseur est terminé.

INSTALLATION SUR LE SOCLE Méthode 1. Pour l'installation sur le socle, avec un

téléviseur Samsung prenant en charge la barre audio.

Alignez le centre de la barre audio avec le centre de la

base du téléviseur, et poussez-le jusqu'au socle aussi

loin que possible, comme indiqué sur le schéma. Veillez

à ne pas déséquilibrer le téléviseur.

Méthode 2. Si la barre de son est utilisée en tant

que produit indépendant

 AUX INOPTICAL INHDMI INHDMI OUT (TV )

AUX INOPTICAL INHDMI INHDMI OUT (TV)

1. Placez la barre audio comme indiqué sur le schéma,

en vous assurant qu'aucun des boutons ne soit en

contact avec la surface sur laquelle elle se trouve.

2. Serrez deux Vis de serrage 2 sur les Supports

comme indiqué sur l'illustration.

HW-H7500_H7501_FRA_20141113.indd 13HW-H7500_H7501_FRA_20141113.indd 13 2014-11-14  10:40:282014-11-14  10:40:2814

3. Centrez la barre audio sur la zone plate devant le

Installation de la barre de son sur une

hauteur réglée (30 mm)

 AUX INOPTICAL INHDMI INHDMI OUT (TV) 1. Placez la barre de son de sorte que les boutons ne

soient pas en contacts avec le sol, comme indiqué

dans l'illustration.

2. Serrez deux Supports de pied et deux Vis de

serrage 2 sur les orifices de la barre de son comme

indiqué dans l'illustration.

● Ne posez pas d'objets lourds et ne montez

MONTAGE DE L'ATTACHE-

CÂBLE HDMI OUT (TV)HDMI INOPTICAL INAUX INHDMI OUT (TV)HDMI INOPTICAL INAUX IN Attache-câble

Fixez l’attache-câble à l’unité comme indiqué, puis

passez les câbles via l’attache-câble pour une installation

HW-H7500_H7501_FRA_20141124.indd 14HW-H7500_H7501_FRA_20141124.indd 14 2014-11-24  5:18:452014-11-24  5:18:4515

FRA BRANCHEMENTS BRANCHEMENTS BRANCHEMENT D’UN CAISSON DE GRAVES SANS FIL L'ID de lien du caisson de basses est préréglé en usine, et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ( ) ne s’allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.ID SETID SET

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA. 2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu.• Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche (Silencieux) de la télécommande pendant 5 secondes. 4. Le message ID SET apparaît sur l'écran de la Soundbar.5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.• L’unité principale et le caisson de basses sont à présent liés (connectés).• Le témoin de liaison (LED bleue) situé sur le caisson de graves doit être allumé.• Si le témoin Link (Lien) ne s’affiche pas en bleu, la liaison a échoué. Éteignez l’unité principale et recommencez à partir de l’étape 2.• Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 10) ● Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation. ● Si l’unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la LED de veille située sur la partie supérieure s’allumera 30 secondes après le clignotement du témoin de liaison (LED bleue). ● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la colonne de gauche pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil. ● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ● Pour un résultat d’écoute optimal, assurez- vous que la zone autour du caisson de graves sans fil est bien dégagée. HW-H7500_H7501_FRA_20141113.indd 15HW-H7500_H7501_FRA_20141113.indd 15 2014-11-14  10:40:352014-11-14  10:40:3516

BRANCHEMENTS CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE HDMI HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur,

un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité

vidéo et audio supérieure à la source numérique initialement créée.

AUX INOPTICAL INHDMI INHDMI OUT HDMI OUT (TV)HDMI IN HDMI OUT HDMI IN HDMI OUT (TV)

À l'aide d'un câble HDMI (non fourni), connectez la prise

HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques.

À l'aide d'un câble HDMI (non fourni), connectez la prise

HDMI OUT (TV) située à l'arrière de l'appareil à la prise

HDMI IN de votre téléviseur.

● Le HDMI est une interface qui permet la

transmission par voie numérique de données

audio et vidéo à l'aide d'un simple

● Il est recommandé d'utiliser un câble HDMI

sans noyau si possible. Si vous utilisez un

câble HDMI avec noyau, utilisez-en un dont le

diamètre est inférieur à 14 mm.

La fonction ARC permet d’utiliser le port HDMI OUT

(ARC) pour la sortie du son audio numérique.

Elle peut être uniquement activée si le Soundbar est

connecté à un téléviseur qui prend en charge la fonction

● La fonction Anynet+ doit être activée.

● La fonction sera indisponible si le câble HDMI

ne prend pas en charge ARC.

HW-H7500_H7501_FRA_20141113.indd 16HW-H7500_H7501_FRA_20141113.indd 16 2014-11-14  10:40:362014-11-14  10:40:3617

FRA BRANCHEMENTS CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)

Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous

permet de disposer deux méthodes de connexion au téléviseur.AUX INOPTICAL INHDMI INHDMI OUT OPTICAL INAUX IN OPTICAL IN AUX IN OPTICAL OUT AUX OUT Câble Audio Câble Optique (non fourni) Lecteur BD/ DVD/Décodeur/ Console de jeux ou

AUX IN Connectez la prise AUX IN (Audio) de l’unité principale à la prise AUDIO OUT du téléviseur ou du périphérique source.Changez la fonction en AUX. ou,

OPTICAL IN Connectez la prise OPTICAL IN (Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du périphérique source.Changez la fonction en D.IN.

● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation. HW-H7500_H7501_FRA_20141113.indd 17HW-H7500_H7501_FRA_20141113.indd 17 2014-11-14  10:40:362014-11-14  10:40:3618

FONCTIONS FONCTIONS MODE D’ENTRÉE Appuyez sur le bouton (Fonction) situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE

de la télécommande pour sélectionner le mode que vous souhaitez.

Mode d'entrée Affichage

L'appareil s'éteint automatiquement sous les conditions

● Mode D.IN/HDMI/BT/TV/USB/ARC

- S'il n'y a aucun signal audio pendant 25 minutes.

- Si le câble AUX n'est pas connecté pendant

- Si aucune entrée de TOUCHE n'est reçue durant

8 heures lorsque le câble AUX est branché. (La

fonction Auto Power Down peut être désactivée

uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en

mode AUX, appuyez sur la touche

la enfoncée pendant 5 secondes. AUTO POWER DOWN ON / OFF apparaît sur l’écran.

La fonction ARC (Audio Return Channel (Canal de retour audio)) permet d’utiliser le port HDMI OUT (ARC) pour la

sortie du son audio numérique.

1. Utilisez un câble HDMI pour connecter le téléviseur prenant en charge ARC à la Soundbar.

2. Allumez le téléviseur puis la fonction Anynet+ de la Soundbar.

3. Appuyez sur le bouton

(Fonction) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE de la télécommande pour sélectionner le mode D.IN.19

● Si le câble HDMI ne prend pas en charge la fonction ARC, cette dernière ne peut pas fonctionner

● Pour désactiver la fonction ARC, désactivez Anynet+.

BLUETOOTH Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son

stéréo de haute qualité, tout cela sans fil!

+ Pour connecter le système Soundbar à un périphérique Bluetooth

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

1. Appuyez sur le bouton

(Fonction) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE de la télécommande pour sélectionner le mode BT.

• Le message BT READY apparaît sur la façade de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour

cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez le menu des écouteurs stéréo sur le périphérique Bluetooth.

• Vous afficherez la liste des périphériques connectés.

4. Sélectionnez « [Samsung] Soundbar » dans la liste.

• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]

• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom

n’est pas en anglais.

• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent

« [Samsung] Soundbar » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar

5. Lisez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

• En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles.

Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la

fonctionnalité AVRCP.

● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>.

● Un seul périphérique Bluetooth peut être associé à la fois.

● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.

HW-H7500_H7501_FRA_20141113.indd 19HW-H7500_H7501_FRA_20141113.indd 19 2014-11-14  10:40:382014-11-14  10:40:3820

● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas

- En présence d'un champ électrique puissant autour du système Soundbar.

- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.

- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes

fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le

périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement

la fonction HF (Mains libres).

● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [Samsung]

Soundbar » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la

barre audio en mode BT.

+ Bluetooth POWER On (Bluetooth POWER)

Lorsque la fonction Bluetooth POWER On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth

précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée.

2. BLUETOOTH POWER ON s’affiche sur l’écran du Soundbar.

● Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth.

(Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement

lorsque le Soundbar affiche BT READY.

● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.

+ Pour déconnecter le périphérique Bluetooth du système Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au

manuel d'utilisation de ce périphérique.

● Le système Soundbar sera déconnecté.

● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche

BT DISCONNECTED en façade.

HW-H7500_H7501_FRA_20141113.indd 20HW-H7500_H7501_FRA_20141113.indd 20 2014-11-14  10:40:382014-11-14  10:40:3821

+ Pour déconnecter le système Soundbar du périphérique Bluetooth

Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton (Fonction) sur le panneau supérieur de

l’appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar.

● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la

connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique

Bluetooth dépasse 5 m.

● Le système Soundbar s'éteint après 25 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques

compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions

d'utilisation lorsque:

- Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique

Bluetooth ou du système Soundbar.

- Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des

cloisonnements de bureaux.

- Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences

(exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se

dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt

automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la

qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

● Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

TV SOUNDCONNECT Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en

charge la fonction TV SoundConnect.

+ Connecter un téléviseur au Soundbar

1. Allumez le téléviseur et le Soundbar.

• Activez le menu du téléviseur.

• Accédez aux Réglages des enceintes à partir de l'onglet "Son".

• Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"

2. Appuyez sur le bouton (Fonction) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE de la télécommande pour sélectionner le mode TV.

HW-H7500_H7501_FRA_20141113.indd 21HW-H7500_H7501_FRA_20141113.indd 21 2014-11-14  10:40:382014-11-14  10:40:3822

3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

« [Samsung] Soundbar » s’affiche également sur l’écran du téléviseur.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect.

● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.

● Fermez la connexion au téléviseur existant, puis appuyez sur le bouton

de la télécommande pendant 5

secondes pour établir la connexion à un autre téléviseur.

● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung

disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect

(SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du

● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.

● Si la distance entre le téléviseur et le Soundbar dépasse 5 m, la connexion peut ne pas être stable ou

l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la

plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.

● Portée pour la plage de fonctionnement de TV SoundConnect:

- Portée recommandée pour l'appariement : 50 cm maxi.

- Portée de fonctionnement recommandée : 5 m maxi.

● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre

audio ne commandent pas le téléviseur.

+ Utiliser la fonction Bluetooth POWER On

La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur

compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous

allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.

1. Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. BLUETOOTH POWER ON

s’affiche sur l’écran du Soundbar.

• BLUETOOTH POWER ON : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le

• BLUETOOTH POWER OFF : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur.

● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

HW-H7500_H7501_FRA_20141113.indd 22HW-H7500_H7501_FRA_20141113.indd 22 2014-11-14  10:40:382014-11-14  10:40:3823

FRA FONCTIONS USB Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio.

1. Connectez le périphérique USB au port USB de

2. Appuyez sur le bouton

(Fonction) situé sur le

panneau supérieur de l’unité principale ou sur le

bouton SOURCE de la télécommande pour

sélectionner le mode USB.

3. USB apparaît sur l’écran d’affichage.

• La connexion Soundbar au périphérique USB est

• Il s'éteint automatiquement (Auto Power Off) si

aucun périphérique USB n'a été connecté après

+ Avant de connecter un

périphérique USB L'utilisateur doit connaître les points suivants :

● Si le nom de fichier d'un fichier ou d'un dossier sur

un périphérique USB dépasse 10 caractères, il ne

s'affiche pas sur l’écran du Soundbar.

● Ce produit peut ne pas être compatible avec certains

types de support de stockage USB.

● Les systèmes de fichiers FAT16 et FAT32 sont pris en

- Le système de fichiers NTFS n’est pas pris en

● Connectez un périphérique USB directement au port

USB du produit. Dans le cas contraire, vous pouvez

rencontrer un problème de compatibilité USB.

● Ne connectez pas plusieurs périphériques de

stockage au produit via un lecteur à cartes multiples.

Il peut ne pas fonctionner correctement.

● Les protocoles PTP des caméras numériques ne

sont pas pris en charge.

● Ne retirez pas le périphérique USB lorsque les fichiers

sont en cours de transfert.

● Les fichiers musicaux protégés par la technologie

DRM (MP3, WMA) d'un site Web commercial ne

peuvent pas être lus.

● Les disques durs externes ne sont pas pris en

● Les téléphones mobiles ne sont pas pris en charge.

● Liste de compatibilités:

● S'il y a trop de dossiers et de fichiers stockés

sur la clé USB, la lecture peut prendre un

Samsung peut proposer à l’avenir des mises à jour pour

le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvez mettre le

micrologiciel à jour en connectant un périphérique USB,

contenant la mise à jour du micrologiciel, au port USB de

Notez qu'en présence de plusieurs fichiers de mise à

jour, vous devez simplement les charger sur le

périphérique USB et les utiliser pour mettre à jour le

micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le

centre d’assistance téléphonique de Samsung pour

recevoir de plus amples informations concernant le

téléchargement des fichiers de mise à jour.

● Insérez un périphérique USB contenant la

mise à jour du micrologiciel dans le port USB

situé sur l’unité principale.

● La mise à jour du micrologiciel peut ne pas

fonctionner correctement si les fichiers audio

pris en charge par la barre audio dans le

périphérique de stockage USB.

● Ne débranchez pas l’alimentation ni ne retirez

pas le périphérique USB alors que les mises à

jour sont en cours d’application. L’unité

principale s’éteint automatiquement une fois

que la mise à jour du micrologiciel est terminée.

● Après la mise à jour, tous les paramètres sont

réinitialisés sur leurs valeurs par défaut. Nous

vous recommandons de noter vos réglages,

vous pourrez ainsi aisément les réinitialiser

après la mise à jour. Notez que la mise à jour

du micrologiciel réinitialise également la

connexion du caisson de graves. Si la

connexion au caisson de graves n'est pas

ré-établie automatiquement après la mise à

jour, reportez-vous à la page 15. En cas

d’échec de la mise à jour du micrologiciel,

nous vous recommandons de convertir le

périphérique USB au format FAT16 et de

réessayer la mise à jour.

● Une fois la mise à jour du logiciel terminée,

éteignez l'appareil puis appuyez sur le bouton

) de la télécommande pendant plus de 5

secondes. "INIT" apparaît à l'écran et l'unité

est éteinte. La mise à jour est terminée.

● Ne formatez pas la clé USB au format NTFS.

Le Soundbar ne prend pas en charge le

système de fichiers NTFS.

● Tout dépendant du fabricant, le USB pourrait

ne pas être compatible.

AUTO POWER LINK Si vous avez connecté l'unité principale à un téléviseur

à l'aide d'un câble optique numérique, activez la

fonction Auto Power de sorte que la barre audio

s'allume automatiquement lorsque vous allumez votre

1. Reliez la barre audio et un périphérique externe à

l'aide d'un câble optique.

2. Appuyez sur le bouton

panneau supérieur de l’unité principale ou sur le

bouton SOURCE de la télécommande pour

sélectionner le mode D.IN.

3. Appuyez sur le bouton Anynet+ de la

télécommande pour activer et désactiver la

fonction Auto Power Link.

● Selon le périphérique connecté, la fonction

Auto Power Link peut ne pas fonctionner.

HW-H7500_H7501_FRA_20141113.indd 24HW-H7500_H7501_FRA_20141113.indd 24 2014-11-14  10:40:392014-11-14  10:40:3925

FRA TÉPANNAGE TÉPANNAGE Avant de contacter l'assistance, veuillez lire ce qui suit.

L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la

 Branchez la fiche d'alimentation électrique dans la

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique?  Débranchez la fiche d'alimentation électrique et

Aucun son n'est émis.

• La fonction Silencieux est-elle activée?

• Le volume est-il réglé au minimum?

 Appuyez sur le bouton

(Silencieux) pour annuler

 Permet de régler le Volume.

La télécommande ne fonctionne pas.

• Les piles sont-elles usées?

• La distance entre la télécommande et l'unité

principale est-elle trop importante ?

 Rapprochez-vous de l’appareil.

La fonction TV SoundConnect (appariement du téléviseur) a échoué.

• Votre téléviseur prend-il en charge TV SoundConnect?

• La version du micrologiciel du téléviseur est-elle la

• Une erreur s’est-elle produite lors de la connexion?

• Réinitialisez le Mode TV et connectez à nouveau.

 TV SoundConnect est pris en charge par certains

téléviseurs Samsung commercialisés après 2012.

Vérifiez si votre téléviseur prend en charge TV SoundConnect.

 Mettez votre téléviseur à jour avec la version du

micrologiciel la plus récente.

 Contactez le centre d'appels Samsung.

 Appuyez et maintenez le bouton

secondes pour réinitialiser la connexion TV SoundConnect.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

• Votre caisson de graves peut ne pas être connecté

au corps principal de l'appareil.

 Essayez de reconnecter votre caisson de graves.

(Reportez-vous en page 15)

Le caisson de graves bourdonne et vibre sensiblement.

• Essayez d'ajuster les vibrations de votre caisson de

 Appuyez sur le bouton EQUALIZER WOOFER de

votre télécommande pour ajuster sa valeur (entre

HW-H7500_H7501_FRA_20141113.indd 25HW-H7500_H7501_FRA_20141113.indd 25 2014-11-14  10:40:392014-11-14  10:40:3926

ANNEXE ANNEXE SPÉCIFICATIONS Nom du modèle

Plage de températures en fonctionnement

de +5 à +35 °C Plage d'humidité en fonctionnement

AMPLIFICATEUR Puissance de

Rapport signal/bruit (entrée analogique)

65 dB Séparation (1 kHz)

* Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées

à l'aide des directives AES (Audio Engineering Society).

* Caractéristiques nominales

- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

- Le poids et les dimensions sont approximatifs.

- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.

a Avis de licence libre

- Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse

(oss.request@samsung.com).

Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres

dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) >

Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.

Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

HW-H7500_H7501_FRA_20141113.indd 26HW-H7500_H7501_FRA_20141113.indd 26 2014-11-14  10:40:392014-11-14  10:40:39[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les

batteries de ce produit ne doivent pas être éliminées en fin de vie avec

les autres déchets ménagers. L'indication éventuelle des symboles

chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités

de mercure, de cadmium ou de plomb supérieures aux niveaux de

référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances

peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation

du matériel, veillez à séparer les batteries des autres types de déchets

et à les recycler via votre système local de collecte gratuite des

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques &

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation

indique que ni le produit, ni ses accessoires électroniques usagés

(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les

autres déchets ménagers. La mise au rebut incontrôlée des déchets

présentant des risques environnementaux et de santé publique, veuillez

séparer vos produits et accessoires usagés des autres déchets. Vous

favoriserez ainsi le recyclage de la matière qui les compose dans le

cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le

produit ou à se renseigner auprès des autorités locales pour connaître

les procédures et les points de collecte de ces produits en vue de leur

Les entreprises et particuliers sont invités à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce produit et ses

accessoires ne peuvent être jetés avec les autres déchets.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

Dolby® Laboratories.

Pour les brevets DTS, voir http://patents.dts.com.

Fabriqué sous licence de DTS Licensing Limited. DTS, le

symbole & DTS et le symbole ensemble sont des

marques déposées et DTS 2.0 Channel est une marque

de commerce de DTS, Inc. © DTS, Inc. Tous droits

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

mai mult de 25 de minute.

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

FRANCE 01 48 63 00 00 www.samsung.com/fr/support
