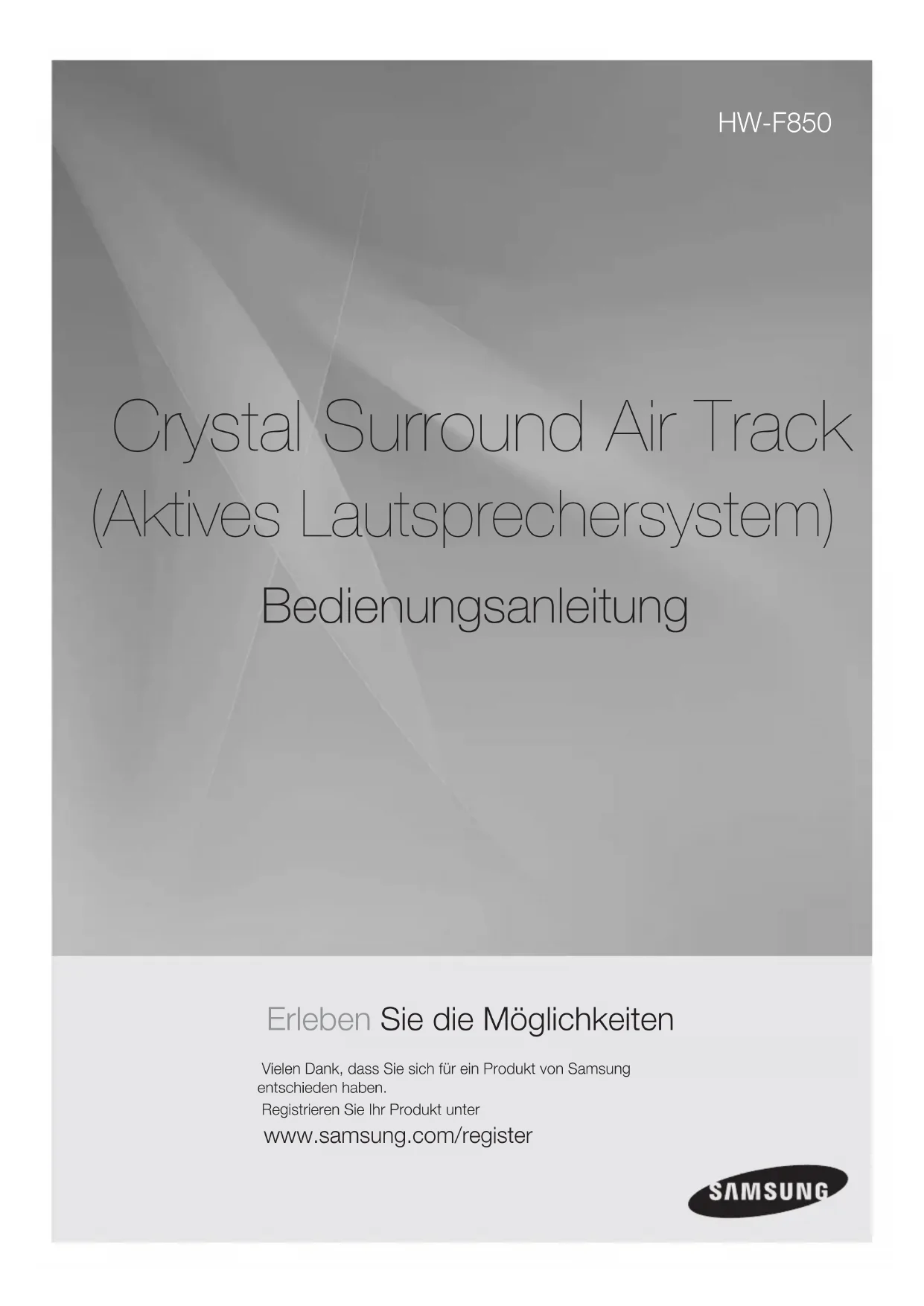

(Aktives Lautsprechersystem)

Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register HW-F850_GER_1112.indd 1HW-F850_GER_1112.indd 1 2014-11-12  4:36:382014-11-12  4:36:382

SoundShare gibt den Ton des Fernsehgeräts auf Ihrem SAT über eine Bluetooth Verbindung wieder und regelt den Klang.

HDMI HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über die Crystal Surround Air

Track Lautsprecher hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

3D Sound Plus Diese 3D SOUND PLUS fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu. Kabelloser Subwoofer

Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr. Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert. Spezial Klangmodus

Sie können unter 7 verschiedenen Klangarten wählen - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, und STANDARD (Original Ton) - je nach Art der Quelle, die Sie wiedergeben möchten. Multifunktionsfernbedienung

Die mitgelieferte Fernbedienung kann zur Steuerung des Fernsehgerätes, das an dieses Gerät angeschlossen ist, verwendet werden. (Nur zusammen mit Samsung-Fernsehgeräten funktionsfähig) Die Fernbedienung verfügt über eine Hotkey-Taste für das Fernsehgerät, mit der Sie mittels eines einfachen Tastendrucks verschiedene Operationen ausführen können. Aktives Lautsprechersystem

Dieses Gerät ist ein aktives Lautsprechersystem, das eine qualitativ hochwertige Tonqualität in einem einzelnen schlanken Gerät liefert. Für dieses

Gerät benötigt man keine Verkabelung und zusätzlichen Lautsprecher, die normalerweise mit herkömmlichen Surround- Soundsystemen assoziiert werden. Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben. Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den SAT anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

NFC Schließen Sie Ihr NFC kompatibles Gerät über Bluetooth mithilfe der folgenden Schritte an den Air Track an und geben Sie die auf dem Gerät gespeicherte Musik über den Air Track wieder.

LIZENZ Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

Hergestellt unter Lizenz und US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 & sowie anderen in den USA und weltweit ausgestellten und

angemeldeten Patenten. DTS, das Symbol, und DTS zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS 2.0 Channel ist ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC. - Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-mail unter der Adresse oss.request@samsung.com an Samsung. HW-F850_GER_1112.indd 2HW-F850_GER_1112.indd 2 2014-11-12  4:36:412014-11-12  4:36:413

sicherheitsinformationen

HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

WARNUNG Gefahr elektrischer Schläge! Gerät nicht öffnen!

Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung. ACHTUNG : Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten Steckplatz aus, und stecken Sie den Stecker voll ein. WARNUNG : SETZEN SIE DAS GERÄT NICHT NÄSSE ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDES BZW. EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden. • Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein. ACHTUNG • Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein. HW-F850_GER_1112.indd 3HW-F850_GER_1112.indd 3 2014-11-12  4:36:422014-11-12  4:36:424

HINWEISE Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entpricht. Stellen

Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz (7–10 cm) zur Belüftung bleibt.

Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß

werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen.

Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen. 99.1mm 99.1mm 68.6

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch

Blitze verursachte Spannungsspitzen können zur Beschädigung des

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger

Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele

trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen

des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den

gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur

für den privaten Bereich.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt

wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei

kaltenTemperaturen transportiert haben, warten Sie mit der

Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen

Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des

Die in diesem Produkt verwendeten Batterien enthalten

umweltschädliche Chemikalien.

Entsorgen Sie die Batterien nicht im Hausmüll.

Entsorgen Sie Batterien niemals in einem Feuer.

Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie

Bei unsachgemäßem Austausch von Batterien besteht

Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines

gleichwertigen Typs ein. Phones • Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt

(z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt

(z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der

HW-F850_GER_1112.indd 4HW-F850_GER_1112.indd 4 2014-11-12  4:36:422014-11-12  4:36:425

GER Inhalt MERKMALE 2

2 Merkmale 2 Lizenz SICHERHEITSINFORMATIONEN 3

3 Hinweise zur Sicherheit 4 Hinweise ERSTE SCHRITTE 6

6 Wichtige informationen zum Gebrauch der Bedienungsanleitung 6 Lieferumfang BESCHREIBUNGEN 7

7 Vorder-/Unterseite des Geräts 8 Rückseite des Geräts FERNBEDIENUNG 9

9 Funktionen der Fernbedienung ANSCHLÜSSE 10

10 Montage der Wandhalterung 11 Anschluss des kabellosen Subwoofers 12 Befestigung des ferrit ringkerns am netzkabel des Subwoofers 12 Montage des Ferrit-Ringkerns am Subwoofer 12 Autom. Tonkalibrierung (ASC) 13 Anschliessen eines externen Geräts mithilfe eines HDMI-Kabels 14 Anschliessen eines externen Geräts mithilfe eines Audiokabels (analog) oder optischen Kabels (digital) 14 Anbringen des Kabelklips FUNKTIONEN 15

15 Eingangsmodus 15 ARC (HDMI out) 16 NFC 17 Bluetooth 19 SoundShare 20 USB 21 Verwenden der Fernbedienung 24 Software Aktualisierung FEHLERSUCHE 25

25 Fehlersuche ANHANG 26

26 Technische Daten HW-F850_GER_1112.indd 5HW-F850_GER_1112.indd 5 2014-11-12  4:36:472014-11-12  4:36:476

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise. Symbole in dieser Bedienungsanleitung Symbol Begriff Definition

Achtung Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.

Hinweis Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen. Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3) 2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 25)

Copyright ©2013 Samsung Electronics Co.,Ltd. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet. LIEFERUMFANG Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

SOURCE3D SOUND+TV CHTV CH VOL S/W LEVELAUTO POWERAUDIO SYNCAH59-02583ASMART VOL SPEAKERSTANDARD MUTE TV SOURCE TV AUX USB BTMUSIC NEWSDRAMACINEMA SPORTS GAME ASC TONE TV INFO VT DIMMERTV EXIT TV MUTE TV VOL - TV VOL +

D.IN HDMI SOUNDSHARE DRC REPEAT

(Schraube: 2 STCK.) (Halterung Schraube: 2 STCK.)

(Für das Subwoofer Netzkabel 1 STCK.)

AUX Kabel ASC-Mikrofon Ferritringkern

 Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.

 Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

HW-F850_GER_1112.indd 6HW-F850_GER_1112.indd 6 2014-11-12  4:36:472014-11-12  4:36:477

GER ● BESCHREIBUNGEN beschreibungen

VORDER-/UNTERSEITE DES GERÄTS RÖHRENVE-

RSTÄRKER LAUTSTÄRKE +/- NFC TAG

1 ANZEIGE Aktuellen Modus anzeigen. - Wenn für länger als 15 Sekunden keine Eingabe über das Gerät oder die Fernbedienung erfolgt, wird die Anzeige automatisch abgeschaltet. - Wenn die Wiedergabe im BT READY, TV READY oder USB Modus erfolgt, wird die Anzeige nicht automatisch ausgeschaltet.

2 USB PORT Schließen Sie USB-Geräte, wie MP3-Player hier an, um die Dateien auf diesen Geräten wiederzugeben.

3 TASTEEIN-/ AUSSCHALTEN Schaltet den Crystal Surround Air Track ein oder aus.

4 EINGANGS WAHLSCHALTER Des D.IN, AUX, HDMI, BT, TV, USB Eingangs. - Wenn das Gerät eingeschaltet ist und die ( ) Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf MUTE ( ) umgestellt. Um die MUTE ( ) Funktion dieser Taste wieder aufzuheben, die ( ) Taste erneut für mehr als 3 Sekunden gedrückt halten.  Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.  Halten Sie sich nicht mit Mobiltelefonen oder Mobilgeräten in der Nähe des Röhrenverstärkers auf oder legen Sie keine anderen elektronischen Geräte auf dem Produkt ab. Die Signale von diesen Geräten können zu Störungen oder Verzerrungen des Klangs führen.  Achten Sie darauf, dass Kinder die Oberfläche des Geräts nicht berühren, wenn die Anlage in Betrieb ist. Das Gerät ist heiß. HW-F850_GER_1112.indd 7HW-F850_GER_1112.indd 7 2014-11-12  4:36:492014-11-12  4:36:498

1 HDMI IN JACK Empfängt gleichzeitig Video- und Audiosignale von einer externen Quelle über ein HDMI-Kabel.

2 HDMI OUT JACK Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein HDMI-Kabel.

3 AUX IN Für den Anschluss an den Analogausgang eines externen Geräts.

4 OPTICAL IN Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts.

5 STROMAN-SCHLUSSBUCHSE Schließen Sie das Netzteil richtig an das Gerät an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose.

6 ASC MIKROFONBUCHSE Dient zum Anschließen des ASC-Mikrofons.

 Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.  Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden. HW-F850_GER_1112.indd 8HW-F850_GER_1112.indd 8 2014-11-12  4:37:102014-11-12  4:37:109

GER ● FERNBEDIENUNG fernbedienung

FUNKTIONEN DER FERNBEDIENUNG SOURCE3D SOUND+TV CHTV CH VOL S/W LEVELAUTO POWERAUDIO SYNCAH59-02583ASMART VOL SPEAKERSTANDARD MUTE TV SOURCE TV AUX USB BTMUSIC NEWSDRAMACINEMA SPORTS GAME ASC TONE TV INFO VT DIMMERTV EXIT TV MUTE TV VOL - TV VOL +

D.IN HDMI SOUNDSHARE DRC REPEAT Schaltet den Crystal Surround Air Track ein oder aus. Zum Vorwärts- oder Rückwärtsspringen. Zeigt den aktuellen TV Status an. Zum Wechsel zwischen den verfügbaren TV-Kanälen. Stellt die Lautstärke ein. Sie können die Helligkeit des RÖHRENVERSTÄRKERS einstellen. Bei Anynet+ handelt es sich um eine Funktion, mit der Sie andere Samsung Geräte mit der Fernbedienung Ihres Samsung-Fernsehgeräts bedienen können. Diese Funktion sorgt für optimale Dolby Digital-Klang bei geringer Lautstärke wenn Sie in der Nacht eine Sendung sehen (Standard, MAX, MIN). Stellt die Lautstärke des Gerätes ein. Drücken, um eine angeschlossene SAT Quelle auszuwählen. (SAT: Surround Air Track) Diese Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu. Stellt die Lautstärke des Subwoofers ein. Hilft bei der Audio Videosynchronisierung wenn mit einem digitalen Fernseher. Beendet den gewählten Klangeffekt und schaltet in den Standard Modus zurück (es wird STANDARD für den aktuellen Klangeffekt angezeigt). Auswahl des Klangeffekts: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME) Zum Ein- und Ausschalten des Samsung-Fernsehgerätes. Zum Beenden einer Musikdatei drücken. Zum Stummschalten des Geräts. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken diese Taste erneut. Schaltet den Ton vom Fernsehgerät stumm. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut. Individuelle BASS, MIDDLE, TREBLE Einstellung. Verwenden Sie die VOL Einstelltasten. Verlässt das Fernsehgerät (funktioniert genauso, wie die EXIT Taste auf der Fernbedienung des Fernsehgeräts). Synchronisiert den Air Track via Optical Anschluss über den optischen Anschluss, sodass Air Track automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. Auswahl von Datei, Alle, in zufälliger Reihenfolge wiederholen. Schnellzugrifftaste zum Umschalten in den benutzerdefinierten Klangmodus, der mithilfe der ASC Funktion gespeichert wurde (einer der verfügbaren Klangeffekte). Zur Wiedergeben oder zum Unterbrechen einer Musikdatei drücken. Zum Auswählen der Fernsehvideoquelle. Mit dieser Taste können Sie die Audio-Wiedergabe über Air Track oder Ihren Fernseher auswählen. Regelt und stabilisiert die Lautstärke bei einer drastischen Lautstärkeänderung. Diese Funktion gibt den Ton des Fernsehgeräts auf Ihrem SAT über eine Bluetooth Verbindung wieder und regelt den Klang. Schaltet die Hintergrundbeleuchtung der Fernbedienung für 5 Sekunden ein.  SAT steht für Surround Air Track und ist ein Markenname von Samsung.

 Es können nur Fernsehgeräte von Samsung mit der Fernbedienung bedient werden.

 Es kann vorkommen, dass das von Ihnen verwendete Fernsehgerät mit dieser Fernbedienung nicht zu steuern ist. Wenn Sie das Fernsehgerät nicht mit dieser Fernbedienung bedienen können, verwenden Sie bitte die Fernbedienung des Fernsehgeräts. Batterien in die Fernbedienung einsetzen

• Achten Sie darauf, dass der "+" und "-" Pol der Batterien wie im

Batteriefach angezeigt ausgerichtet sind.

• Bei normaler Nutzung des Fernsehers halten die Batterien

• Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern.

Sie kann auch in einem Winkel von bis zu 30° zum

Fernbedienungssensor verwendet werden. Batteriegröße: AAA HW-F850_GER_1112.indd 9HW-F850_GER_1112.indd 9 2014-11-12  4:37:122014-11-12  4:37:1210

MONTAGE DER WANDHALTERUNG Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

• Nur an einer senkrechten Wand montieren.

• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand

das Gewicht der Anlage aushält.

• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten,

verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts

• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte,

Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.

• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom

Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

1. Bringen Sie die Wandhalterung an der Wand an und

befestigen Sie diese mit 2 Schrauben. Wenn Sie das Gerät

unter einem Fernsehgerät aufhängen, müssen Sie

sicherstellen, dass die Wandhalterung so angebracht wird,

dass sie der Pfeil (

) in der Mitte des Fernsehgeräts befindet.

Stellen Sie ebenfalls sicher, dass sie das Gerät mindestens 5

cm unterhalb des Fernsehgeräts befindet.

2. Richten Sie die HALTERUNG auf die Schraubenöffnungen

links und rechts des HAUPTGERÄTS aus und befestigen Sie

sie mithilfe der mitgelieferten Schrauben.

3. Positionieren Sie die Einheit dann an den entsprechenden

Auslässen der Wandhalterung. Für eine sichere Montage

achten Sie darauf, dass die Halterungsbolzen in den

Auslässen ganz nach unten geschoben werden.

4. Die Installation ist abgeschlossen.

 Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät

 Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es

zu Verletzungen oder Schäden am Gerät führen.

 Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht

herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.

 Bei einer Wandmontage befestigen Sie das Lautsprechersystem in mindestens 5 cm Entfernung vom

Fernsehgerät, damit die optimale Leistung erreicht werden kann.

 Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen

Untergrund auf, von dem es nicht herunterfallen kann. 5V0.5A 5 cm oder mehr.

HW-F850_GER_1112.indd 10HW-F850_GER_1112.indd 10 2014-11-12  4:37:122014-11-12  4:37:1211

● ANSCHLÜSSE ANSCHLUSS DES KABELLOSEN SUBWOOFERS Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem

Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die LINK Anzeige bei

eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende

Vorgehensweise. Schließen Sie den Vorgang innerhalb von 30 Sekunden ab, nachdem die Link Anzeige auf dem Subwoofer

begonnen hat zu blinken.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.

2. Stellen Sie sicher, dass das Hauptgerät ausgeschaltet ist (STANDBY-Modus).

3. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5 Sekunden lang

• Die LINK INDICATOR (LINK ANZEIGE) (blaue LED) auf dem Subwoofer blinkt schnell.

4. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der

Fernbedienung die MUTE ( ) Taste 5 Sekunden lang gedrückt.

5. Die ID SET Meldung erscheint auf dem OLED des Hauptgeräts.

6. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED

des Subwoofers blinkt, um den Anschluss abzuschließen.

• Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.

• Die LINK Anzeige (blaue LED) auf dem Subwoofer sollte stetig blau leuchten.

• Wenn die LINK Anzeige nicht steig blau aufleuchtet, ist der Verbindungsaufbau

fehlgeschlagen. Schalte Sie das Hauptgerät aus und beginnen Sie noch einmal

• Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe

 Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den

 Wenn das Hauptgerät ausgeschaltet ist, wechselt der kabellose Subwoofer in den Standby Modus und die

STANDBY LED auf der Oberseite des Geräts leuchtet auf, nachdem die LINK Anzeige 30 Sekunden geblinkt hat.

 Wenn Sie ein Gerät, das die gleiche Frequenz verwendet (2.4GHz), in der nähe des Systems benutzen,

kann es aufgrund von Interferenzen zu Störungen bei der Tonwiedergabe kommen.

 Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig. Befi

ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so

funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.

 Wenn keine drahtlose Verbindung zur Haupteinheit hergestellt werden kann, folgen Sie den oben

angeführten Schritten 1 – 5 und versuchen Sie erneut, eine Verbindung zwischen Haupteinheit und

Subwoofer herzustellen.

 Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor

Wasser und Feuchtigkeit.

 Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine

Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

TV TV CH S/W LEVELTONE TV CH S/W LEVEL T O N E MUTE HW-F850_GER_1112.indd 11HW-F850_GER_1112.indd 11 2014-11-12  4:37:132014-11-12  4:37:1312

BEFESTIGUNG DES FERRIT RINGKERNS AM NETZKABEL DES SUBWOOFERS Befestigen Sie einen Ferrit-Ringkern am Netzkabel des Subwoofers um RF-

Störungen von Radiosignalen zu vermeiden.

1. Ziehen Sie die Befestigungsklappe des Ferrit-Rinkerns, um ihn zu öffnen.

2. Machen Sie 2 (zwei) Schleifen im Netzkabel des Subwoofers. Siehe

nachfolgende Abbildung.

3. Befestigen Sie den Ferrit-Ringkern am Netzkabel des Subwoofers, wie auf der

nachfolgenden Abbildung dargestellt, und drücken Sie ihn zusammen, bis er

MONTAGE DES FERRIT-RINGKERNS AM SUBWOOFER Anheben, um den Verschluss zu öffnen und den Kern aufklappen.

Mit dem Netzkabel machen Sie auf der Spule zwei Runden. (Wicklungsstart bei 5-10 cm entfernt vom Schalter). Den Verschluss wieder schließen. AUTOM. TONKALIBRIERUNG (ASC)

Die ASC-Funktion misst den Abstand zwischen dem Air Track Hauptgerät, dem Subwoofer und Ihrer Hörposition und kalibriert die

Lautstärkepegel, Frequenzcharakteristiken des Hauptgeräts und dem Subwoofer, um einen optimalen Klang zu gewährleisten.

1. Stellen Sie das ASC-Mikrofon in die Hörposition.

• Vergewissern Sie sich, dass das ASC-Mikrofon an der gewünschten

Hörposition aufgestellt ist, um eine präzise Einstellung zu gewährleisten.

2. Schließen Sie das ASC-Mikrofon an den ASC IN Eingang des Air Track an.

Die Kalibrierung startet automatisch und dauert ca. 2 Minuten.

• Wenn Sie den Air Track ausschalten oder das ASC-Mikrofon entfernen,

bevor die Meldung, dass die Kalibrierung abgeschlossen ist auf dem

Display erscheint, wird die Kalibrierung abgebrochen und ist

unvollständig. Schließen Sie in solch einem Fall das ASC-Mikrofon

erneut an den ASC IN Eingang an.

• Nachdem der Kalibrierprozess das erste Mal abgeschlossen wurde,

kann die Kalibrierung zu jeder Zeit erneut durchgeführt werden. Stellen

Sie das ASC Mikrofon an der Hörposition auf, schließen Sie das ASC Mikrofon am ASC IN Anschluss an und stellen Sie den ASC Modus

durch Drücken der ASC Taste auf der Fernbedienung ein.

 Während der ASC-Kalibrierung funktioniert nur der Netzschalter.

 ACS wird mit einem Fehler beendet, wenn Sie die Position des Sets während der ACSKalibrierung ändern.

0.5A DC 24VASC IN ASC-Mikrofon HW-F850_GER_1112.indd 12HW-F850_GER_1112.indd 12 2014-11-12  4:37:142014-11-12  4:37:1413

● ANSCHLÜSSE ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI-KABELS Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie

Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen,

so wie ursprünglich auf der digitalen Quelle erstellt.

DC 24VASC IN HDMI INHDMI OUTAUX INOPTICAL IN HDMI OUT HDMI IN HDMI-Kabel Digitalgeräte

HDMI IN Verbinden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten) über den HDMI IN Eingang an der Rückseite des

Geräts mit dem HDMI OUT Ausgang an Ihrem Digitalgerät.

Verbinden Sie ein HDMI-Kabel über den HDMI OUT Eingang an der Rückseite des Geräts mit dem HDMI IN Ausgang an Ihrem TV.

 HDMI überträgt digitale Video- und Audiosignale über ein einziges Kabel.

HW-F850_GER_1112.indd 13HW-F850_GER_1112.indd 13 2014-11-12  4:37:162014-11-12  4:37:1614

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL)

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei Wege

zur Verfügung stehen, das Gerät an ein Fernsehgerät anzuschließen.

DC 24VASC IN HDMI INHDMI OUTAUX INOPTICAL IN AUX INAUDIO OUT OPTICAL INOPTICAL OUT Audiokabel oder Optisches Kabel (nicht im Lieferumfang enthalten) BD/DVD Player/ Set-Top- Box/ Game Konsole

AUX IN Verbinden Sie den AUX IN Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.

Achten Sie darauf, dass die Farben der Steckverbinder übereinstimmen.

OPTICAL IN Verbinden Sie den AUDIO IN Eingang am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.

 Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die

Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

 Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es

ausschalten und den Netzstecker ziehen.

ANBRINGEN DES KABELKLIPS DC 24V ASC IN HDMI IN HDMI OUT AUX IN OPTICAL IN DC 24V ASC IN HDMI IN HDMI OUT AUX IN OPTICAL IN Bringen Sie den Kabelclip wie

dargestellt an und führen Sie die

Kabel durch den Klipp, damit sie

EINGANGSMODUS Sie können zwischen D.IN, AUX, HDMI, BT, TV Eingang oder USB Eingang wählen.

Drücken Sie die entsprechende Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen oder

drücken Sie um zwischen dem: D.IN, AUX, HDMI, BT, TV oder USB Modus zu wählen.

Eingangsmodus Display

Optischer Digital Eingang

USB Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• BT/TV/USB/HDMI/ARC/D.IN MODE

- Wenn seit 20 Minuten kein Audiosignal empfangen wurde.

- Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt

- Wenn seit 20 Minuten kein AUX-Kabel angeschlossen ist.

 Verwenden Sie das mitgelieferte Kabel, wenn Sie das USB-Speichergerät nicht direkt an das Gerät

HDMI-Kabel • Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC) Anschluss.

Sie kann nur aktiviert werden, wenn der Air Track an ein Fernsehgerät angeschlossen ist, dass die ARC-Funktion

• Anynet+ eingeschaltet sein.

 Diese Funktion steht nicht zur Verfügung wenn ARC vom HDMI-Kabel nicht unterstützt wird.

 Die ARC Funktion wird im D.IN Modus aktiviert, wenn Sie das Gerät an ein Fernsehgerät

angeschlossen haben, das ARC unterstützt.

 Schalten Sie Anynet aus, um die ARC-Funktion auszuschalten.

TV SOURCEAUX USB BT D.IN HDMI SOUNDSHARE S OURC E SOUND S HAR E SOURCE HW-F850_GER_1112.indd 15HW-F850_GER_1112.indd 15 2014-11-12  4:37:182014-11-12  4:37:1816

NFC Schließen Sie Ihr NFC kompatibles Gerät über Bluetooth mithilfe der folgenden Schritte an den Air Track an und

geben Sie die auf dem Gerät gespeicherte Musik über den Air Track wieder.

1. Schalten Sie die NFC-Funktion am Gerät ein und stellen Sie sicher, dass die Bildschirm sperren Funktion des

Geräts abgeschaltet ist.

Die NFC-Funktion des Geräts funktioniert nicht, wenn die Bildschirmsperre eingeschaltet ist.

2. Berühren Sie leicht das NFC Logo auf der Vorderseite des Air Track mit dem die ARC Funktion unterstützenden

3. Auf dem Gerät erscheint ein Pop-up mi der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren

werden soll. Wählen Sie <Yes (Ja)>.

• Wenn die Verbindung hergestellt ist, erscheint die Meldung 'connected (Verbunden)'.

4. Um die Verbindung mit dem NFC Gerät abzubrechen, erneut das NFC Logo auf der Vorderseite des Air Track mit

dem Gerät leicht berühren. Um eine Verbindung mit einem weiteren NFC Gerät aufzubauen, während das erste

Gerät weiterhin verbunden ist, das NFC Logo auf der Vorderseite des Air Track mit dem Gerät berühren. Der Air

Track trennt die Verbindung mit dem ersten Gerät und stellt eine Verbindung mit dem zweiten Gerät her.

 Warnung: Der Aufbau einer NFC Verbindung kann fehlschlagen, wenn Sie ihr NFC Gerät nicht richtig auf

den Air Track legen. Wenn Sie eine "Empty tag" Fehlermeldung auf Ihrem Mobilgerät angezeigt wird,

müssen erneut den Air Track mit Ihrem NFC-Gerät leicht berühren und sicherstellen, dass die NFC-

Antenne ihres Mobilgeräts genau auf das NFC-Logo auf dem Air Track ausgerichtet ist.

 Die NFC-Funktion steht bei Android Geräten zur Verfügung, die mit Android OS 4.1.2 Jellybean oder neuer

- Wenn Ihr Mobilgerät über Android OS 4.1.2 Jellybean oder neuer verfügt, verfügt es ebenfalls über einen

NFC Tag, um die NFC Funktion auszuführen. Schlagen Sie in der Anleitung Ihres Geräts nach, um

weitere Informationen zu erhalten.

- Wenn das Android Betriebssystem Ihres Geräts älter ist als Android OS 4.1.2 Jellybean, muss Ihr Gerät

über ein NFC Tag verfügen und Sie müssen die 'Samsung NFC Connection' App vom Android Market

herunterladen, um die NFC-Funktion nutzen zu können.

 Die Position der NFC-Antenne ist bei jedem Gerät unterschiedlich. Prüfen Sie vor dem Verbindungsaufbau,

wo sich die Antenne befindet.

 Wenn sich Ihr Gerät in einer dicken Hülle befindet, kann der Verbindungsaufbau fehlschlagen.

 Das N-Zeichen ist in den Vereinigten Staaten und anderen Ländern ein Warenzeichen oder eingetragenes

Warenzeichen der NFC Forum, Inc.

HW-F850_GER_1112.indd 16HW-F850_GER_1112.indd 16 2014-11-12  4:37:202014-11-12  4:37:2017

● FUNKTIONEN BLUETOOTH Hören Sie Ihren Lieblingshit in bestem Stereo-Sound über ein Bluetooth-fähiges Gerät - ganz ohne Kabel!

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: - Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

- Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke. • Wenn Sie Air Track über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird. • Mit zunehmender Entfernung zwischen Air Track und Bluetooth-Gerät nimmt die Qualität der Bluetooth- Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. • In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt. • Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.• Dieses Funkgerät kann Interferenzen während des Betriebs verursachen. Anschließen von Air Track an ein Bluetooth-Gerät Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

Bluetooth-Gerät Verbinden 1. Drücken Sie die BT Taste auf der Fernbedienung des Air Track, um die BT Meldung anzuzeigen.

• Die Meldung WAIT erscheint bei der ersten Bluetooth Aktivierung nach dem Einschalten. Bei der nächsten Aktivierung wird, BT READY angezeigt. 2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.) 3. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus. • Wird eine Liste der erkannten Geräte angezeigt. 4. Wählen Sie "[Samsung] AirTrack" aus der Liste.

• Wenn der Air Track an das Bluetooth Gerät angeschlossen ist, wird BT CONNECTED

➡ BT auf dem Frontdisplay angezeigt. • Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Air Track fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] AirTrack" und führen Sie die Suche erneut durch.5. Starten sie auf dem verbundenen Gerät die Musikwiedergabe. • Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Crystal Surround Air Track System hören. • Im BT-Modus sind die Funktionen Wiedergabe/Wiederholen/Stopp/Weiter/Zurück nicht verfügbar.

HW-F850_GER_1112.indd 17HW-F850_GER_1112.indd 17 2014-11-12  4:37:202014-11-12  4:37:2018

 Eventuell müssen Sie einen PIN-Code (Kennwort) eingeben, wenn die Verbindung zwischen dem Bluetooth

Gerät und dem Air Track hergestellt werden soll. Wenn Sie zur Eingabe des PIN-Codes aufgefordert

werden, geben Sie <0000> ein.

 Der Air Track unterstützt nur Middle Quality SBC (bis zu 237kpps bei 48kHz). High Quality SBC (328kbps

bei 44.1kHz) wird nicht unterstützt.

 Die AVRCP Funktion wird nicht unterstützt.

 Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

 Sie können kein Bluetooth-Gerät verwenden, das nur die HF (Hands Free) Funktion unterstützt.

 Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

 Nachdem Air Track ausgeschaltet und die Verbindung unterbrochen wurde, wird nach erneutem

Einschalten die Verbindung nicht automatisch wieder hergestellt. Die Verbindung muss erneut hergestellt

 Die Suche oder Verbindungsherstellung kann unter folgenden Umständen eventuell nicht richtig

durchgeführt werden:

- Wenn sich der Air Track in einem starken elektrischen Feld befindet.

- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Air Track hergestellt wurde.

- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

- Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen

denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen

Abtrennen des Bluetooth-Geräts vom Air Track

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Air Track trennen. Die Anleitung hierzu finden

Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Air Track wird getrennt.

• Wenn Air Track vom Bluetooth-Gerät getrennt ist, wird auf der Air Track Anzeige BT DISCONNECTED

Abtrennen des Air Track vom Bluetooth-Gerät

Drücken Sie die ( ) Taste auf der Vorderseite des Air Track, um von BT auf einen anderen Modus

umzuschalten oder schalten Sie Air Track aus.

• Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Air Track, bevor es die

Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung

• Die Verbindung mit dem aktuell verbundenen Gerät wird getrennt.

 Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem

Air Track und dem Bluetooth Gerät 5 Meter überschreitet.

 Wenn sich das Bluetooth-Gerät wieder im effektiven Bereich befindet und erneut eine Verbindung nach der

Unterbrechung hergestellt wird, können Sie das Gerät neu starten, um die Verbindung mit dem Bluetooth-

Gerät wieder herzustellen.

 Wenn sich der Air Track für mehr als 20 Minuten im Bereitschaftszustand befindet, schaltet er sich

HW-F850_GER_1112.indd 18HW-F850_GER_1112.indd 18 2014-11-12  4:37:222014-11-12  4:37:2219

● FUNKTIONEN SOUNDSHARE In diesem Abschnitt wird erklärt, wie der Crystal Surround Air Track mit einem Bluetooth kompatiblen Fernsehgerät verbunden werden kann. Den Crystal Surround Air Track mit einem Bluetooth kompatiblen

Samsung Fernsehgerät verbinden

Verbindungsaufbau Drücken Sie ( ) auf dem vorderen Bedienfeld des Air Track oder die Sound Share Taste auf der Fernbedienung, um den TV-Modus auszuwählen und schließen Sie anschließend das Fernsehgerät an Crystal Surround Air Track. • Der Ton des Fernsehgeräts wird über dieses Gerät wiedergegeben, wenn es an ein Fernsehgerät angeschlossen ist.

• Wenn Sie auf einen anderen Modus als den TV SoundShare Modus umschalten oder das Gerät ausschalten, wird der Ton wieder über das Fernsehgerät wiedergegeben. <Verbindungsaufbau zu Ihrem Fernsehgerät> Um den Ton des Fernsehgeräts auf Ihrem Air Track über eine Bluetooth Verbindung wiederzugeben, müssen Sie zuerst das System mit dem Bluetooth kompatiblen Fernsehgerät verbinden. Nachdem die Verbindung hergestellt ist, werden die Informationen für den Verbindungsaufbau gespeichert und es wird keine weitere Bluetooth Verbindungsmeldung angezeigt. Vor dem Verbindungsaufbau müssen sich der Air Track und das Fernsehgerät nah beieinander befinden.1. Schalten Sie das Samsung Fernsehgerät und den Air Track ein. • Stellen Sie Neues Gerät hinzufügen im SoundShare Einstellungen Menü des Fernsehgeräts auf Ein.

2. Wenn Sie den Modus des Air Track auf TV, umschalten, erscheint eine Meldung mit der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren werden soll. Die "[Samsung] AirTrack" Meldung erscheint auf dem Bildschirm des Fernsehgeräts. 3. Wählen Sie <Yes (Ja)> auf dem Fernsehbildschirm. Die Verbindungsherstellung mit dem Air Track wird abgeschlossen.

• Nachdem die Verbindung hergestellt ist, wird die Verbindung zum Fernsehgerät automatisch aktiviert, wenn von einem anderen Modus in den TV-Modus umgeschaltet wird. • Wenn der Air Track vom TV-Modus in einen anderen Modus umgeschaltet wird, wird die SoundShare Verbindung unterbrochen. • Wenn Sie die bestehende Verbindung zum SAT beenden und den SAT mit einem neuen Fernsehgerät verbinden möchten. - Drücken Sie im TV Modus die PLAY /PAUSE Taste am SAT für 5 Sekunden, um die bestehende Verbindung abzubrechen. Sie können nun eine Verbindung zu einem anderen Fernsehgerät herstellen. • Die Lautstärke und die Stummschaltung kann im SoundShare Modus sowohl mit der Fernbedienung des Fernsehgeräts als auch des SAT eingestellt werden.

 TV SoundShare Reichweite

- Empfohlener Abstand für den Verbindungsaufbau: max. 50cm

- Empfohlener Abstand beim Betrieb: max. 5m

 Wenn der Abstand zwischen dem SAT und dem Fernsehgerät mehr als 5m beträgt, kann die Verbindung oder der Ton unterbrochen werden. Wenn dieser Fall eintritt, die Verbindung zum Bluetooth-Gerät innerhalb der Übertragungsreichweite erneut herstellen.  Stellen Sie sicher, dass der SoundShare Modus des Fernsehgeräts eingeschaltet ist, bevor Sie diese Funktion verwenden.  Die PLAY, NEXT, PREV, STOP Tasten können sind SoundShare Modus nicht verfügbar.

 Bluetooth Stand-by Ein Funktion

- Der Air Track wird automatisch eingeschaltet, wenn das Fernsehgerät und der Air Track über die SoundShare Funktion miteinander verbunden sind. - Sie können diese Funktion ein- oder ausschalten, indem Sie die SoundShare Taste bei abgeschaltetem Air Track länger als 5 Sekunden drücken. Wenn Sie diese Funktion ausschalten, schaltet sich das Gerät automatisch aus, wird jedoch nicht automatisch eingeschaltet. - Diese Funktion wird von Fernsehgeräten unterstützt, die ab 2013 auf dem Markt erschienen sind.

 Die SoundShare Funktion wird von bestimmten Fernsehgeräten unterstützt, die ab 2012 auf dem Markt erschienen sind. Prüfen Sie, ob Ihr Fernsehgerät diese Funktion unterstützt. (Für weitere Informationen schlagen Sie bitte in der Bedienungsanleitung des Fernsehgeräts nach.) HW-F850_GER_1112.indd 19HW-F850_GER_1112.indd 19 2014-11-12  4:37:222014-11-12  4:37:2220

1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an. 2. Drücken Sie die ( ) Taste auf der Vorderseite des Air Track solange, bis USB erscheint. 3. Auf dem Display wird kurz USB angezeigt. • Die Verbindung zum Crystal Surround Air Track ist hergestellt. • Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 20 Minuten kein USB-Gerät angeschlossen wurde.

 Die Wiedergabe wird beendet, wenn Sie die Position des Sets während der Wiedergabe von Dateien über ein USB-Gerät ändern. Bevor Sie ein USB-Gerät anschließen Beachten Sie das Folgende :• Wenn die Länge eines Ordner- oder Dateinamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem OLED angezeigt.• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.• Die Dateisysteme FAT16 und FAT32 werden unterstützt. - Das NTFS-Dateisystem wird nicht unterstützt.• Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten. • Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.• PTP- Protokolle für Digitalkameras werden nicht unterstützt.• Das USB-Gerät nicht während des Lesevorgangs abtrennen. • DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten werden nicht wiedergegeben. • Externe Festplatten werden nicht unterstützt.• Mobiltelefone werden nicht unterstützt.• Kompatibilitätsliste: Format Codec *.mp3 MPEG 1 Layer2 MPEG 1 Layer3 MPEG 2 Layer3 *.wma Wave_Format_MSAudio1 Wave_Format_MSAudio2 *.aac AAC AAC-LC HE-AAC *.wav - *.Ogg OGG 1.1.0 *.Flac FLAC 1.1.0, FLAC 1.2.1  Unterstützt Abtastfrequenzen über 16KHz5V0.5A HW-F850_GER_1112.indd 20HW-F850_GER_1112.indd 20 2014-11-12  4:37:232014-11-12  4:37:2321

● FUNKTIONEN VERWENDEN DER FERNBEDIENUNG Wiedergabe/Pause/Stopp

Drücken Sie während der Wiedergabe die ►, Taste.

• Drücken Sie die ► Taste erneut, um die Wiedergabe der Datei vorübergehend zu unterbrechen.Drücken Sie die ► Taste, um die ausgewählte Datei abzuspielen.• Drücken Sie während der Wiedergabe die Stopp Taste (). Vorwärts/Rückwärts springen Drücken Sie während der Wiedergabe die #

$ Taste.• Wenn mehrere Dateien vorhanden sind und Sie die $ Taste drücken, wird die nächste Datei ausgewählt.• Wenn mehrere Dateien vorhanden sind und Sie die # Taste drücken, wird die vorherige Datei ausgewählt. Verwendung der REPEAT-Funktion Diese Funktion ermöglicht es, eine Datei zu wiederholen, alles zu wiederholen, die Dateien in zufälliger Reihenfolge wiederzugeben oder die Wiederholfunktion auszuschalten. Drücken Sie die Taste REPEAT.• WIEDERHOLUNG AUS : Bricht die wiederholte Wiedergabe ab.• DATEI WIEDERHOLEN : Wiederholt die Wiedergabe eines Titels.• ALLE WIEDERHOLEN : Wiederholt die Wiedergabe aller Titel. • ZUFÄLLIG WIEDERHOLEN : Gibt die Titel in zufälliger Reihenfolge wieder. (Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

 Sie können die REPEAT Funktion während der Musikwiedergabe vom USB-Laufwerk einstellen. Stummschaltung Diese Funktion ist im Falle eines Telefonanrufs oder beim Ertönen einer Türglocke sehr hilfreich. 1. Um den Ton dieses Geräts stumm zu schalten, müssen Sie die MUTE ( ) Taste auf der Fernbedienung drücken. 2. Um den Ton des Fernsehgeräts stumm zu schalten, müssen Sie die TV MUTE Taste auf der Fernbedienung drücken.3. Drücken Sie die MUTE ( )/ TV MUTE auf der Fernbedienung erneut (oder drücken Sie VOLUME /

) um den Ton wieder einzuschalten. Verwendung der TONE-Funktion

Drücken Sie die TONE Taste auf der Fernbedienung. • Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :TREBLE ➡ MIDDLE ➡

 Verwenden Sie die VOL Taste, um die Einstellung zwischen -6 ~ +6 vorzunehmen. Verwenden der 3D SOUND PLUS-Funktion Diese 3D Sound Plus Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu. Drücken Sie die 3D SOUND PLUS Taste auf der Fernbedienung.• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt : 3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND PLUS MOVIE

 Wenn Sie die 3D Sound Plus Funktion einschalten, werden die Klangeffekt Funktion automatisch STANDARD.

TV MUTE MUTE MUTE MUTE TV CH AUTO POWER AUDIO SYNC SMART VOL SPEAKER DRC REPEAT T V C H AUTO POWER AU DI O S YN C S MART V O L S PEAKE R DR C TV CH VOL S/W LEVEL MUTE TV SOURCE TONE TV INFO VT DIMMER TV EXIT TV MUTE TV VOL

HW-F850_GER_1112.indd 21HW-F850_GER_1112.indd 21 2014-11-12  4:37:262014-11-12  4:37:2622

Verwendung der SMART VOL-Funktion

Durch diese Funktion, wird die Lautstärke bei einer drastischen Lautstärkeänderung, z.

B. durch das Umschalten auf einen anderen Kanal oder einen Szenenwechsel,

geregelt und stabilisiert.

Drücken Sie die SMART VOL Taste auf der Fernbedienung.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

SMART VOLUME OFF Verwendung der S/W LEVEL-Funktion

Sie können das Base-Volume (die ber Taste S/W LEVEL auf der Fernbedienung regeln.

1. Drücken Sie die Taste S/W LEVEL auf der Fernbedienung.

2. “SW 0” wird im Display angezeigt.

3. Drücken Sie oder auf der LEVEL (PEGEL) Taste, wenn Sie die Lautstärke des

Subwoofers erhöhen oder verringern wollen. Der Pegel kann von SW -6 bis SW +6

Verwendung der AUTO POWER LINK-Funktion

Crystal Surround Air Track wird automatisch eingeschaltet, wenn Sie das Fernsehgerät

oder ein anderes, über ein optisches Kabel an den Air Track angeschlossenes Gerät

Drücken Sie auf der Fernbedienung für dieses Gerät auf die Taste AUTO POWER .

• Jedes Mal, wenn Sie AUTO POWER drücken, wird die automatische Power-Link-

Funktion entweder ein- oder ausgeschaltet.

AUTO POWER LINK Display

EIN POWER LINK ON AUS POWER LINK OFF

 Wenn Sie Geräte wie das Fernsehgerät, die mit einer Air Track- Verbindung

und mithilfe des optischen Kabels angeschlossen sind, ausgeschaltet haben

und keinSignal über den Dirgitaleingang empfangen wird, schaltet sich die

Funktion Crystal Surround nach 20 Minuten automatisch aus.

 Diese Funktionen stehen nur zur Verfügung, wenn die Anynet+ (HDMI-CEC)

Funktion ausgeschaltet ist.

Verwenden der AUDIO SYNC-Funktion

Wenn Air Track mit einem digitalen Fernseher verbunden ist, erscheint das Bild

möglicherweise dem Ton gegenüber verzögert. Regulieren Sie in diesem Fall die

Audio-Verzögerung damit Audio und Video übereinstimmen.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste AUDIO SYNC

• Sie können die Tasten , verwenden um die Audio-Verzögerung auf einen Wert

zwischen 0 und 300 Millisekunden einzustellen.

 Im USB-Modus, TV-Modus oder BT-Modus steht die Audio Sync Funktion

nicht zur Verfügung.

Verwendung der DRC-Funktion

Diese Funktion gleicht den Bereich zwischen den lautesten und leisesten Tonsignalen aus.

Diese Funktion sorgt für optimale Dolby Digital- Nachtwiedergabe bei geringer Lautstärke.

Drücken Sie auf der Fernbedienung für dieses Gerät auf die Taste DRC .

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

● FUNKTIONEN Verwendung der VT DIMMER-Funktion

Diese Funktion steuert die Helligkeit des RÖHRENVERSTÄRKERS.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste VT DIMMER.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

 Wenn Sie das Gerät das aller erste Mal einschalten, funktioniert der VT DIMMER erst nach 30 Sekunden.

Über diese Taste können Sie bei Anschluss über HDMI auswählen, ob Sie den Ton

über das Fernsehgerät oder über Air Track wiedergeben möchten.

Drücken Sie SPEAKER Taste auf der Fernbedienung dieses Geräts.

AUDIOMODUS LAUTSPRECHER Anzeige blättern Anzeige

HDMI IN TV TV SPEAKER TV SPK A

AVR SPEAKER TV ARC Verwenden der Anynet+ (HDMI-CEC)-Funktion

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie andere Samsung Geräte mit

der Fernbedienung Ihres Samsung-Fernsehgeräts bedienen können.

Wenn Anynet+ gedrückt wird, wird die Anynet+Funktion ein- bzw. ausgeschaltet.

1. Schließen Sie das Gerät mit einem HDMI-Kabel an ein Samsung- Fernsehgerät an.

2. Schalten Sie die Anynet+-Funktion an Ihrem Fernsehgerät und SAT ein. (Weitere

Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes.)

 Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte

Auflösungen möglicherweise nicht zur Verfügung.

 Informationen dazu finden Sie in der Bedienungsanleitung Ihres

Fernsehgeräts. Überprüfen Sie, ob Ihr Fernsehgerät das Logo

aufweist (anderenfalls wird die Funktion nicht unterstützt)

TV-Funktionen verwenden (nur mit Samsung

• Drücken Sie TV SOURCE auf der Fernbedienung, um die Eingangsquelle des

Fernsehgeräts umzuschalten.

• Drücken Sie TV INFO auf der Fernbedienung, um die TVKanalinformationen

• Drücken Sie zur Auswahl eines TV-Kanals auf der Fernbedienung die Taste TV CH.

• Drücken Sie TV VOL auf der Fernbedienung, um die Lautstärke zu erhöhen oder zu

• Drücken Sie die TV EXIT Taste, um das TV Menü zu verlassen. (Erfüllt die gleiche

Funktion, wie die EXIT Taste auf der Fernbedienung des Fernsehgeräts).

 Wenn Sie die SOUNDSHARE Taste drücken, wird der Ton des

Fernsehgeräts durch das Air Track System über die Bluetooth Verbindung

übertragen. Die Lautstärke und der Klang wird ebenfalls vom Air Track

 Es können nur Fernsehgeräte von Samsung mit dieser Fernbedienung

TV TV CH AUTO POWER VT DIMMERTV EXIT MUTE TV CH AUTO POWER TV EXIT MUTE TV CH TV CHAUTO POWER TV SOURCETV INFOVTDIMMERTV EXIT TV MUTE TV VOL -

TV VOL +TV CH TV CH AUTO POWER T V SO UR CE VT DIMMER TV CHTV SOURCE TV CH TV CH AUTO POWER AUDIO SYNC SMART VOL SPEAKER DRCREPEAT TV CH AUTO POWER AUDIO SYNC S MART V O L S PEAKER D R C REPEAT SPEAKER TV CH AUTO POWER AUDIO SYNC SMART VOL SPEAKER DRCREPEAT TV CH AUTO POWER A UDI O S YN C S MART V O L S PEAKER DRC REPEAT HW-F850_GER_1112.indd 23HW-F850_GER_1112.indd 23 2014-11-12  4:37:282014-11-12  4:37:2824

Verwenden der Klangeffekt Funktion

Sie können unter 7 verschiedenen Klangarten wählen - MUSIC, NEWS, DRAMA,

CINEMA, SPORTS, GAME, und STANDARD (Original Ton) - je nach Art der Quelle, die

Sie wiedergeben möchten.

Drücken Sie MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME auf der

• Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben

 Wir empfehlen, den Klangmodus je nach Quellmaterial und Ihren

persönlichen Vorlieben auszuwählen.

 Wenn Sie einen Klangeffekt (außer STANDARD) einstellen, wird 3D Sound

Plus automatisch ausgeschaltet.

 Nachdem die ASC Kalibrierung abgeschlossen ist, wird der ASC Modus

TV 3D SOUND+ STANDARDMUSIC NEWSDRAMACINEMA SPORTS GAMEASC 3D SOUND+

STANDARD A SC STANDARD SOFTWARE AKTUALISIERUNG Samsung kann unter Umständen in der Zukunft Firmware- Aktualisierungen

für das Crystal Surround Air Track-System zur Verfügung stellen.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines

USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihres Air

Track aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen,

diese einzeln auf das USB-Laufwerk kopiert und nacheinander verwendet

werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung

Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

 Schließen Sie ein USB-Laufwerk mit der Firmware Aktualisierung an den USB-Anschluss des Hauptgeräts an.

 Beachten Sie, dass während der Aktualisierung den Netzstecker nicht ausgezogen wird, und entfernen Sie ebenfalls

das USB-Gerät nicht. Das Gerät schaltet sich nach Abschluss der Firmwareaktualisierung automatisch aus.

Beim Aktualisieren der Software werden sämtliche Einstellungen auf den Standard (Werkeinstellung) zurückgesetzt.

Sie sollten sich Ihre Einstellungen notieren, um sie nach der Aktualisierung wieder vornehmen zu können.

 Nachdem die Aktualisierung der Software des Produkts abgeschlossen ist, das Gerät abschalten und anschließend die

() Taste für eine Weile gedrückt halten, um das Gerät zurückzusetzen.

 Falls die Aktualisierung der Firmware fehlschlägt empfehlen wir, das USB-Gerät im FAT16 Format zu formatieren und

die Aktualisierung erneut zu versuchen.

 Zum Zweck der Aktualisierung, formatieren Sie nicht die USB-Dateien auf NTFS weil die Systemdatei nicht unterstützt

 Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt. 5V0.5A funktionen

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Problem Überprüfung Behebung

Das Gerät lässt sich nicht einschalten.

• Ist der Netzstecker an eine

Steckdose angeschlossen?

• Schließen Sie den Netzstecker an

Das Gerät reagiert nicht auf das

• Ist die Luft elektrostatisch

• Ziehen Sie den Netzstecker, und

schließen Sie ihn wieder an die

Es wird kein Ton wiedergegeben.

• Ist die Einheit richtig an Ihr

Fernsehgerät angeschlossen?

• Wurde das Gerät auf stumm

• Ist die Lautstärke auf minimal

• Schließen Sie diese korrekt an.

• Drücken Sie die Taste Mute, um

die Funktion zu deaktivieren.

• Stellen Sie die Lautstärke ein.

Bei Auswahl der Funktion wird kein

Bild auf dem Fernsehgerät angezeigt.

• Ist das Fernsehgerät richtig

• Schließen Sie diese richtig an.

Die Fernbedienung funktioniert nicht.

• Sind die Batterien leer?

• Ist die Entfernung zwischen

Fernbedienung und Gerät zu groß?

• Legen Sie neue Batterien ein.

• Näher an das Gerät heranrücken.

Der Ton aus dem linken bzw. rechten

Kanal wird umgekehrt ausgegeben.

• Ist das Kabel für den linken bzw.

rechten Audioausgang des

Fernsehgeräts richtig

• Überprüfen Sie, ob eine

Verwechslung zwischen linkem

und rechtem Kanal vorliegt, und

beheben Sie diese gegebenenfalls.

Das Ausführen der SoundShare

Funktion (Verbindungsaufbau mit dem

Fernsehgerät) ist fehlgeschlagen.

• Unterstützt Ihr Fernsehgerät

• Verfügen Sie über die neueste

• Tritt ein Fehler beim

Verbindungsaufbau auf?

• Setzen Sie den TV MODE zurück

und stellen Sie erneut eine

• SoundShare wird von Samsung

Fernsehgerät nach Baujahr 2012

unterstützt. Prüfen Sie, ob Ihr

Fernsehgerät diese Funktion

• Aktualisieren Sie die Firmware Ihres

Fernsehgeräts auf die neueste

• Setzen Sie sich mit dem Samsung

Kundendienst in Verbindung.

• Drücken Sie die ► Taste 5

Sekunden lang, um das Gerät

HW-F850_GER_1112.indd 25HW-F850_GER_1112.indd 25 2014-11-12  4:37:292014-11-12  4:37:2926

TECHNISCHE DATEN Modellbezeichnung HW-F850

ALLGEMEIN USB 5V / 0,5A Gewicht

Haupteinheit 1182 x 126 x 57 mm

Subwoofer (PS-WF850) 305 x 401.5 x 305 mm

Betriebstemperatur + 5 °C bis 35 °C Zulässige Luftfeuchtigkeit 10 % bis 75 %

VERSTÄRKER Nennausgangsleistung

Subwoofer (PS-WF850) 150W, 3OHM, THD = 10%, 100Hz

Signal-Rausch-Verhältnis (analoger Eingang) 65 dB Kanaltrennung (1 kHz) 65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den

Richtwerten der AES (Audio Engineering Society).

*: Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten

Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com,unter Support > Produktsuche

und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

HW-F850_GER_1112.indd 26HW-F850_GER_1112.indd 26 2014-11-12  4:37:292014-11-12  4:37:29[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen

Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen

Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen

Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-,

Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie

2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß

entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige

Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die

Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses

Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der

dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z.

B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen

mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie

dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der

Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte

Müllbeseitigung zu schaden.

Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um

die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft

wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu

bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche

Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren

Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor.

Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit

anderem Gewerbemüll entsorgt werden.

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der

Samsung-Kundenbetreuung .

Country Contact Centre

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk

www.samsung.com/de/support

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk

www.samsung.com/de/support

0680SAMSUNG (0680-726-786)
