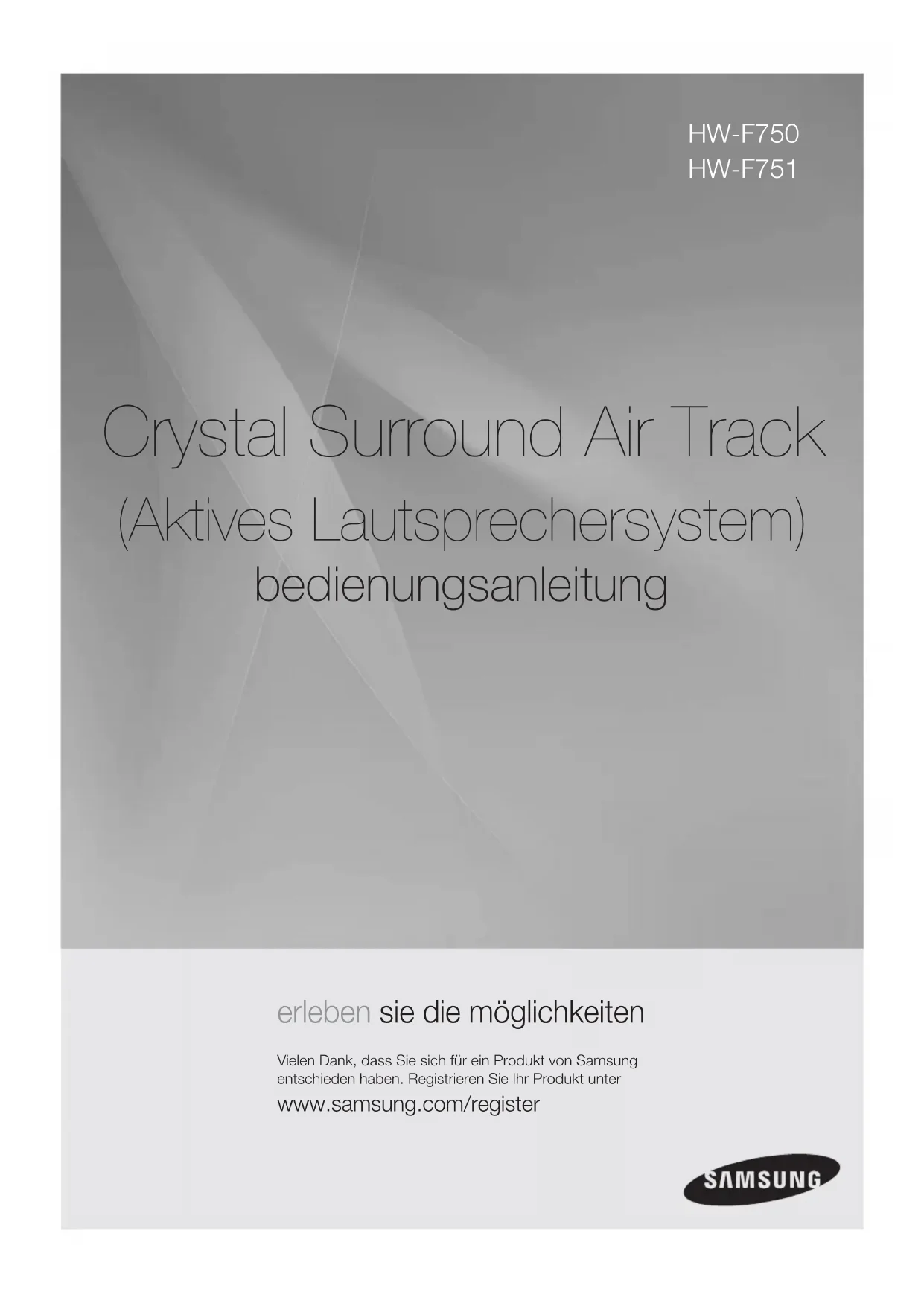

(Aktives Lautsprechersystem)

erleben sie die möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unterwww.samsung.com/register HW-F750

SoundShare gibt den Ton des Fernsehgeräts auf Ihrem SAT über eine Bluetooth Verbindung wieder und regelt den Klang.

HDMI HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein HDMI-Kabel über die

Crystal Surround Air Track Lautsprecher hören können. Diese Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC

geeignetes Fernsehgerät anschließen.

3D SOUND PLUS Diese 3D SOUND PLUS fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.

Kabelloser Subwoofer

Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr.

Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert.

Sie können unter 7 verschiedenen Tonarten wählen - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, und OFF (Original Ton)

- je nach Art des Inhalts, den Sie wiedergeben möchten.

Multifunktionsfernbedienung

Die mitgelieferte Fernbedienung kann zur Steuerung des Fernsehgerätes, das an dieses Gerät angeschlossen ist, verwendet

werden. (Nur zusammen mit Samsung-Fernsehgeräten funktionsfähig)

Die Fernbedienung verfügt über eine Hotkey-Taste für das Fernsehgerät, mit der Sie mittels eines einfachen Tastendrucks

verschiedene Operationen ausführen können.

Aktives Lautsprechersystem

Dieses Gerät ist ein aktives Lautsprechersystem, das eine qualitativ hochwertige Tonqualität in einem einzelnen schlanken Gerät liefert.

Für dieses Gerät benötigt man keine Verkabelung und zusätzlichen Lautsprecher, die normalerweise mit herkömmlichen Surround-

Soundsystemen assoziiert werden.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und

darauf enthaltene Dateien wiedergeben.

Sie können ein Bluetooth-Gerät an den SAT anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende

LIZENZ Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby®

Hergestellt unter Lizenz und US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 & sowie anderen in den USA und

weltweit ausgestellten und angemeldeten Patenten. DTS, das Symbol, und DTS zusammen mit dem Symbol sind

eingetragene Warenzeichen. DTS 2.0 Channel ist ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS,

Inc. Alle Rechte vorbehalten.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind in den USA

und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-mail unter der Adresse

oss.request@samsung.com an Samsung.3

sicherheitsinformationen

HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. WARNUNG Gefahr elektrischer Schläge!Gerät nicht öffnen! Im Gerät befinden sich Hochspannung

führende Teile, die elektrische Schläge

Die Dokumentation zu diesem Gerät enthält

wichtige Hinweise zu Betrieb und Wartung.

ACHTUNG : Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten Steckplatz aus, und stecken Sie den Stecker voll ein. WARNUNG : SETZEN SIE DAS GERÄT NICHT NÄSSE ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDES BZW. EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.ACHTUNG • Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.4

HINWEISE Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen

entpricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz (7–10 cm)

zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker

oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den

Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose.

Durch Blitze verursachte Spannungsspitzen können zur Beschädigung

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger

Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele

trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen

des Geräts von der Stromversorgung.

Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden

Sie dieses Produkt nur für den privaten Bereich.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wur-

den, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTem-

peraturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2

Stunden, bis das Gerät Raumtemperatur erreicht hat.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen

Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer

Fehlfunktion des Geräts führen.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche

Entsorgen Sie die Batterien nicht im Hausmüll.

Entsorgen Sie Batterien niemals in einem Feuer.

Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie

Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr.

Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

Die in diesem Produkt verwendeten Batterien enthalten um

Phones 3.9 inch 3.9 inch

3 Hinweise zur Sicherheit

6 Wichtige informationen zum Gebrauch der

7 Vorder-/Unterseite des Geräts

8 Rückseite des Geräts

9 Funktionen der Fernbedienung

10 Montage der Wandhalterung

11 Anschluss des kabellosen Subwoofers

12 Befestigung des Ferrit Ringkerns am

netzkabel des Subwoofers

12 Montage des Ferrit-Rinkerns am Subwoofer

12 Autom. Tonkalibrierung (ASC)

13 Anschließen eines externen Geräts mithilfe

14 Anschließen eines externen Geräts mithilfe

eines Audiokabels (analog) oder optischen

19 Verwenden der Fernbedienung

22 Software Aktualisierung6

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

Symbole in dieser Bedienungsanleitung

Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen

abgebrochen werden können.

Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen

Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)

2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 23)

©2013 Samsung Electronics Co.,Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist

das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.

▪ Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.

▪ Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

POWERTV POWERAH59-02545ATV VOL TV CH AUDIO SYNCSOURCEREPEATSoundShareAUTO POWERSPEAKER TV SOURCETV PRE-CHVT DIMMERSMART VOLUMESOUND EFFECT S/W LEVEL S/W LEVEL VOL VOL

3D SOUND PLUS DRC TV MUTE TV INFO MUTE (Schraube: 2 STCK.)(Halterung Schraube: 2 STCK.)Fernbedienung / AAABatterienBenutzerhandbuchHalterung zurwandbefestigungSchraube USB-Kabel Kabelklip (Für das Subwoofer

Netzkabel 1 STCK.) NetzkabelGleichstrom AdapterAux Kabel ASC-Mikrofon Ferritringkern7

GER ● BESCHREIBUNGEN beschreibungen

VORDER-/UNTERSEITE DES GERÄTS RÖHRENVERSTÄRKERLAUTSTÄRKE +/- 5V

1 2 3 4 ANZEIGEAktuellen Modus anzeigen.- Wenn für länger als 15 Sekunden keine Eingabe über das Gerät oder die Fernbedienung erfolgt, wird die Anzeige automatisch abgeschaltet.- Wenn die Wiedergabe im BT READY, TV READY oder USB Modus erfolgt, wird die Anzeige nicht automatisch ausgeschaltet.USB PORTSchließen Sie USB-Geräte, wie MP3-Player hier an, um die Dateien auf diesen Geräten wiederzugeben.TASTEEIN-/ AUSSCHALTENSchaltet den Crystal Surround Air Track ein oder aus.EINGANGSWAHLSCHALTERDes D.IN, AUX, HDMI, BT, TV, USB Eingangs.- Wenn das Gerät eingeschaltet ist und die ( ) Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf MUTE umgestellt. Um die MUTE Funktion dieser Taste wieder aufzuheben, die ( ) Taste erneut für mehr als 3 Sekunden gedrückt halten.

▪ Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt. ▪ Wenn sich ein Mobiltelefon oder mobiles Gerät in der Nähe eines Röhrenverstärkers befindet oder andere elektronische Geräte auf das Gerät gelegt werden, kann dies zu Störungen der Audiowiedergabe führen. ▪ Achten Sie darauf, dass Kinder die Oberfläche des Geräts nicht berühren, wenn die Anlage in Betrieb ist. Das Gerät ist heiß.8

ASC MIKROFONBUCHSE Dient zum Anschließen des ASC-Mikrofons.

SCHLUSSBUCHSE Schließen Sie das Netzteil richtig an das Gerät an und stecken Sie

anschließend den Stecker des Netzteils in die Steckdose.

OPTICAL IN Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts.

AUX IN Für den Anschluss an den Analogausgang eines externen Geräts.

HDMI OUT JACK Für die gleichzeitige Ausgabe von Video- und Audiosignalen über

HDMI IN JACK Empfängt gleichzeitig Video- und Audiosignale von einer externen

Quelle über ein HDMI-Kabel.

▪ Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker

anfassen. Ziehen Sie nicht am Kabel.

▪ Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an,

wenn alle Verbindungen zwischen den Komponenten hergestellt wurden. DC 24V ASC INHDMI IN HDMI OUT AUX IN OPTICAL IN 5

RÜCKSEITE DES GERÄTS9

FUNKTIONEN DER FERNBEDIENUNG

▪ SAT steht für Surround Air Track und ist ein Markenname von Samsung.

▪ Es können nur Fernsehgeräte von Samsung mit der Fernbedienung bedient werden.

▪ Es kann vorkommen, dass das von Ihnen verwendete Fernsehgerät mit dieser Fernbedienung nicht zu steuern ist. Wenn Sie das Fernsehgerät nicht mit dieser Fernbedienung bedienen können, verwenden Sie bitte die Fernbedienung des Fernsehgeräts. Batterien in die Fernbedienung einsetzen

Heben Sie die Abdeckung an der

Rückseite der Fernbedienung wie

Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der

Batterien wie im Batteriefach angezeigt

Schieben Sie die Abdeckung

wieder auf die Fernbedienung.

Bei normaler Nutzung des

Fernsehers halten die Batterien

Reichweite der Fernbedienung

Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern. Sie kann auch in einem Winkel von bis zu 30° zum

Fernbedienungssensor verwendet werden.

NETZSCHALTER Schaltet den Crystal Surround

Air Track ein oder aus.

REPEAT Auswahl von Datei, Alle, in zufälliger

Reihenfolge wiederholen.

TV NETZSCHALTER Zum Ein- und Ausschalten des

Samsung-Fernsehgerätes.

AUTO POWER Synchronisiert den Air Track via Optical

Anschluss über den optischen Anschluss,

sodass Air Track automatisch eingeschaltet

wird, wenn Sie Ihr Fernsehgerät einschalten.

STEUERTASTEN Wiedergabe, unterbrechen oder anhalten

einer Musikdatei, oder Suche nach einer

Musikdatei vorwärts bzw. rückwärts.

TV MUTE Schaltet den Ton vom Fernsehgerät

stumm. Um den Ton wieder in der

vorherigen Lautstärke zu hören, drücken

Sie diese Taste erneut.

SOURCE Drücken, um eine angeschlossene SAT Quelle auszuwählen. (SAT:Surround Air Track)

SPEAKER Mit dieser Taste können Sie die Audio-

Wiedergabe über Air Track oder Ihren

Fernseher auswählen.

AUDIO SYNC Hilft bei der Audio Videosynchronisierung

wenn mit einem digitalen Fernseher.

VT DIMMER Sie können die Helligkeit des

RÖHRENVERSTÄRKERS einstellen.

TV INFO, TV PRE-CH Zeigt den aktuellen TV Status an.

Wechselt zum zuletzt angesehenen

VOLUME, S/W LEVEL Stellt die Lautstärke des Gerätes ein.

Stellt die Lautstärke des Subwoofers ein.

DRC Diese Funktion sorgt für optimale

Dolby Digital-Klang bei geringer

Lautstärke wenn Sie in der Nacht eine

Sendung sehen (Standard, MAX, MIN).

TV KANAL Zum Wechsel zwischen den

verfügbaren TV-Kanälen.

TV SOURCE Zum Auswählen der Fernsehvideoquelle.

TV LAUTSTÄRKE Stellt die Lautstärke ein.

SOUND EFFECT Auswahl des Klangeffekts: (MUSIC,

NEWS, DRAMA, CINEMA, SPORTS,

GAME, OFF (Original-Soundtrack))

MUTE Zum Stummschalten des Geräts. Um den

Ton wieder in der vorherigen Lautstärke zu

hören, drücken diese Taste erneut.

Diese Funktion gibt den Ton des

Fernsehgeräts auf Ihrem SAT über eine

Bluetooth Verbindung wieder und regelt den

Bei Anynet+ handelt es sich um eine

Funktion, mit der Sie andere Samsung

Geräte mit der Fernbedienung Ihres

Samsung-Fernsehgeräts bedienen können.

3D SOUND PLUS Diese Funktion fügt dem Klang Tiefe

und Räumlichkeit hinzu.

SMART VOLUME Regelt und stabilisiert die Lautstärke bei

einer drastischen Lautstärkeänderung.10

MONTAGE DER WANDHALTERUNG Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

▪ Hängen Sie nichts an das installierte Gerät und vermeiden Sie Stoßeinwirkungen.

▪ Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.

▪ Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel

nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.

▪ Bei einer Wandmontage befestigen Sie das Lautsprechersystem in mindestens 5 cm

Entfernung vom Fernsehgerät, damit die optimale Leistung erreicht werden kann.

▪ Stellen Sie das Gerät zu Ihrer eigenen Sicherheit auf eine stabile Oberfläche, falls Sie es

nicht an einer Wandhalterung befestigen.

▪ Stellen Sie für eine bessere Klangqualität den Subwoofer mindestens 30 cm von der Wand

• Nur an einer senkrechten Wand montieren.

• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und

die Wand das Gewicht der Anlage aushält.

• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten,

verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des

• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte,

Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.

• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.

• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom

Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

3. Positionieren Sie die Einheit dann an den entsprechenden

Auslässen der Wandhalterung. Für eine sichere Montage

achten Sie darauf, dass die Halterungsbolzen in den

Auslässen ganz nach unten geschoben werden.

1. Bringen Sie die Wandhalterung an der Wand an und

befestigen Sie diese mit 2 Schrauben.

Wenn Sie das Gerät unter einem Fernsehgerät aufhängen,

müssen Sie sicherstellen, dass die Wandhalterung so

angebracht wird, dass sie der Pfeil (

Fernsehgeräts befindet.

Stellen Sie ebenfalls sicher, dass sie das Gerät

mindestens 5 cm unterhalb des Fernsehgeräts befindet.

4. Die Installation ist abgeschlossen.

2. Richten Sie die Schraubenöffnungen an beiden Seiten

des HAUPTGERÄTS auf die Schraubenöffnungen der

HALTERUNG aus und befestigen Sie den Halter mit den

Schrauben. 5 cm oder mehr. 1 2

● ANSCHLÜSSE ANSCHLUSS DES KABELLOSEN SUBWOOFERS Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und

Subwoofer nach dem Einschalten automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die LINK Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID

die nachstehende Vorgehensweise.

▪ Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es

ausschalten und den Netzstecker ziehen.

▪ Wenn das Hauptgerät ausgeschaltet ist, wechselt der kabellose Subwoofer in den

Standby Modus und die STANDBY LED auf der Oberseite des Geräts leuchtet auf,

nachdem die LINK Anzeige 30 Sekunden geblinkt hat.

▪ Wenn Sie ein Gerät, das die gleiche Frequenz verwendet (2.4GHz), in der nähe des Systems

benutzen, kann es aufgrund von Interferenzen zu Störungen bei der Tonwiedergabe kommen.

▪ Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der

Einsatzumgebung abhängig. Befi ndet sich zwischen Hauptgerät und drahtlosem

Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht,

da die Funkwellen Metall nicht durchdringen können.

▪ Wenn keine drahtlose Verbindung zur Haupteinheit hergestellt werden kann, folgen Sie den

oben angeführten Schritten 1 – 5 und versuchen Sie erneut, eine Verbindung zwischen

Haupteinheit und Subwoofer herzustellen.

▪ Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie

das Gerät vor Wasser und Feuchtigkeit.

▪ Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den

Subwoofer keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

1. Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.

2. Halten Sie dann die Taste ID SET auf der Rückseite des Subwoofers mit einem kleinen spitzen

Gegenstand 5 Sekunden lang gedrückt.

• Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (blaue LED) blinkt schnell.

3. Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf

der Fernbedienung die Taste MUTE 5 Sekunden lang gedrückt.

4. Die ID SET Meldung erscheint auf dem OLED des Hauptgeräts.

5. Schalten Sie die Stromversorgung des Hauptgeräts ein, während die

Blaue LED des Subwoofers blinkt, um den Anschluss abzuschließen.

• Das Hauptgerät und der Subwoofer sind nun miteinander

• Die Verbindungsanzeige (blaue LED) auf dem Subwoofer

• Durch Auswahl eines Klangeffekts können Sie über den

kabellosen Subwoofer eine bessere Klangqualität genießen.

3D SOUND PLUS DRC MUTE12

BEFESTIGUNG DES FERRIT RINGKERNS AM NETZKABEL DES SUBWOOFERS Befestigen Sie einen Ferrit-Ringkern am Netzkabel des Subwoofers um

RF-Störungen von Radiosignalen zu vermeiden.

1. Ziehen Sie die Befestigungsklappe des Ferrit-Rinkerns, um ihn zu öffnen.

2. Machen Sie 2 (zwei) Schleifen im Netzkabel des Subwoofers.

3. Befestigen Sie den Ferrit-Rinkerns am Netzkabel des Subwoofers wie

abgebildet und drücken Sie ihn bis er einrastet.

MONTAGE DES FERRIT-RINKERNS AM SUBWOOFER Anheben, um den

Verschluss zu öffnen

Mit dem Netzkabel machen Sie

auf der Spule zwei Runden.

(Wicklungsstart bei 5-10 cm

entfernt vom Schalter).

Den Verschluss wieder

AUTOM. TONKALIBRIERUNG (ASC)

Um den besten Klang zu erreichen, hilft ACS bei der erneuten Aufstellung und Kalibrierung des Air Track und

den Lautsprecher einschließlich des Subwoofers, durch die automatische Einstellung der Klangbalance, wobei

der Abstand zwischen den Lautsprechern und deren Frequenzgang berücksichtigt werden.

1. Stellen Sie das ASC-Mikrofon in die Hörposition.

• Vergewissern Sie sich, dass das ASC-Mikrofon an der

gewünschten Hörposition aufgestellt ist, um eine präzise

Einstellung zu gewährleisten.

2. Schließen Sie das ASC-Mikrofon an den ASC IN Eingang des

Air Track an. Die Kalibrierung startet automatisch und dauert

• Wenn Sie den Air Track ausschalten oder das ASC-Mikrofon

entfernen, bevor die Meldung, dass die Kalibrierung

abgeschlossen ist auf dem Display erscheint, wird die

Kalibrierung abgebrochen und ist unvollständig. Schließen

Sie in solch einem Fall das ASC-Mikrofon erneut an den ACS IN Eingang an.

• Wenn die Kalibrierung abgeschlossen ist, können Sie den

ACS-Modus einstellen, indem Sie die Sound Effect Taste

auf der Fernbedienung drücken.

▪ Während der ASC-Kalibrierung haben alle Tasten außer dem Netzschalter keine Funktion.

▪ ACS wird mit einem Fehler beendet, wenn Sie die Position des Sets während der ACS-

Kalibrierung ändern. ID SET anschlüsse

● ANSCHLÜSSE ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI-

KABELS Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie

Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

HDMI verhindert den Signalverlust durch die analoge Umwandlung, wodurch Sie die Video- und Audioqualität

in der Originalqualität der digitalen Quelle genießen können.

HDMI IN Verbinden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten) über den HDMI IN Eingang an der Rückseite

des Geräts mit dem HDMI OUT Ausgang an Ihrem Digitalgerät.

Verbinden Sie ein HDMI-Kabel über den HDMI OUT Eingang an der Rückseite des Geräts mit dem HDMI IN Ausgang an Ihrem TV.

▪ HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über

einen einzigen Anschluss.

• Die ARC-Funktion ermöglicht die digitale Audiowiedergabe über den HDMI OUT (ARC) Anschluss. Sie kann

nur aktiviert werden, wenn der Air Track an ein Fernsehgerät angeschlossen ist, dass die ARC-Funktion

• Anynet+ eingeschaltet sein.

▪ Diese Funktion steht nicht zur Verfügung wenn ARC vom HDMI-Kabel nicht unterstützt wird.

DC 24V ASC IN HDMI IN HDMI OUT AUX IN OPTICAL INHDMI OUT HDMI IN HDMI-Kabel

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL)

In diesem Abschnitt werden zwei Möglichkeiten (digital und analog) erklärt, wie das Gerät an das Fernsehgerät

angeschlossen werden kann.

Dieses Gerät ist mit einem optischen Digitalanschluss und einem analogen Audioanschluss ausgestattet, um ein

Fernsehgerät anzuschließen.

DC 24V ASC INHDMI IN HDMI OUT AUX IN OPTICAL IN AUX IN AUDIO OUT OPTICAL IN OPTICAL OUT Optisches Kabel

(nicht im Lieferumfang enthalten)

AUX IN Verbinden Sie den AUX IN Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts

oder Quellgeräts. Achten Sie darauf, dass die Farben der Steckverbinder übereinstimmen.

OPTICAL IN Verbinden Sie den AUDIO IN Eingang am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder

▪ Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die

Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

▪ Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es

ausschalten und den Netzstecker ziehen.

ANBRINGEN DES KABELKLIPS DC 24VASC INHDMI IN HDMI OUT AUX IN OPTICAL IN DC 24VASC INHDMI IN HDMI OUT AUX IN OPTICAL IN

● FUNKTIONEN EINGANGSMODUS Sie können zwischen D.IN, AUX, HDMI, BT, TV Eingang oder USB Eingang wählen.

Drücken Sie die entsprechende Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen oder

, um zwischen dem: D.IN, AUX, HDMI, BT, TV oder USB Modus zu wählen.

Eingangsmodus Display

Optischer Digital Eingang

USB Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• BT/TV/USB/HDMI/ARC/D.IN MODE

- Wenn seit 20 Minuten kein Audiosignal empfangen wurde.

- Wenn bei am Eingang angeschlossenem Gerät seit 8 Stunden keine

TASTE betätigt wurde.

- Wenn seit 20 Minuten kein AUX-Kabel angeschlossen ist.

▪ Die ARC Funktion wird im D.IN Modus aktiviert, wenn das Gerät an ein Fernsehgerät mit ARC Unterstützung angeschlossen wird.

▪ Schalten Sie Anynet aus, um die ARC-Funktion auszuschalten.

▪ Verwenden Sie das mitgelieferte Kabel, wenn der USB-Speicher nicht direkt an das Gerät

angeschlossen werden kann.

BLUETOOTH Hören Sie Ihren Lieblingshit in bestem Stereo-Sound über ein Bluetooth-fähiges Gerät - ganz ohne Kabel!

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze

Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

- Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil

- Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

- Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische

Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Air Track über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand

• Mit zunehmender Entfernung zwischen Air Track und Bluetooth-Gerät nimmt die Qualität der Bluetooth-

Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung

möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird

automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius

kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

• Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

POWERTV POWERAH59-02545ATV VOL TV CH AUDIO SYNCSOURCEREPEATSoundShareAUTO POWERSPEAKER TV SOURCETV PRE-CHVT DIMMERSMART VOLUMESOUND EFFECT S/W LEVEL S/W LEVEL VOL VOL

Anschließen von Air Track an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die SOURCE Taste auf der Fernbedienung des Air Track, um die BT Meldung anzuzeigen.

• Auf der Anzeige des Air Track wird für 4 Sekunden WAIT und anschließend BT READY angezeigt.

2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-

Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth-Geräts.)

3. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

• Wird eine Liste der erkannten Geräte angezeigt.

4. Wählen Sie "[Samsung] AirTrack" aus der Liste.

• Wenn der Air Track an das Bluetooth Gerät angeschlossen ist, wird BT CONNECTED ➡ BT auf dem

Frontdisplay angezeigt.

• Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Air Track fehlgeschlagen ist,

entfernen Sie das vom Bluetooth-Gerät gefundene “[Samsung] AirTrack" und führen Sie die Suche

5. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

• Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Crystal Surround Air

• Im BT-Modus sind die Funktionen Wiedergabe/Wiederholen/Stopp/Weiter/Zurück nicht verfügbar.

▪ Eventuell müssen Sie einen PIN-Code (Kennwort) eingeben, wenn die Verbindung zwischen dem

Bluetooth Gerät und dem Air Track hergestellt werden soll. Wenn Sie zur Eingabe des PIN-Codes

aufgefordert werden, geben Sie <0000> ein.

▪ Der Air Track unterstützt SBC data (44.1kHz, 48kHz).

▪ Die AVRCP Funktion wird nicht unterstützt.

▪ Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

▪ Sie können kein Bluetooth-Gerät verwenden, das nur die HF (Hands Free) Funktion unterstützt.

▪ Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

▪ Nachdem Air Track ausgeschaltet und die Verbindung unterbrochen wurde, wird nach erneutem

Einschalten die Verbindung nicht automatisch wieder hergestellt. Die Verbindung muss erneut

▪ Die Suche oder Verbindungsherstellung kann unter folgenden Umständen eventuell nicht richtig

durchgeführt werden:

- Wenn sich der Air Track in einem starken elektrischen Feld befindet.

- Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Air Track hergestellt

- Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig

- Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und

Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu

Interferenzen kommen kann.17

● FUNKTIONEN Abtrennen des Bluetooth-Geräts vom Air Track

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Air Track trennen. Die Anleitung hierzu

finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Air Track wird getrennt.

• Wenn Air Track vom Bluetooth-Gerät getrennt ist, wird auf der Air Track Anzeige BT DISCONNECTED

Abtrennen des Air Track vom Bluetooth-Gerät

Drücken Sie die ( ) Taste auf der Vorderseite des Air Track, um von BT auf einen anderen Modus

umzuschalten oder schalten Sie Air Track aus.

• Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Air Track, bevor es die

Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung

• Die Verbindung mit dem aktuell verbundenen Gerät wird getrennt.

▪ Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand

zwischen dem Air Track und dem Bluetooth Gerät 5 Meter überschreitet.

▪ Wenn sich das Bluetooth-Gerät wieder im effektiven Bereich befindet und erneut eine Verbindung

nach der Unterbrechung hergestellt wird, können Sie das Gerät neu starten, um die Verbindung

mit dem Bluetooth-Gerät wieder herzustellen.

▪ Wenn sich der Air Track für mehr als 20 Minuten im Bereitschaftszustand befindet, schaltet er sich

SOUNDSHARE In diesem Abschnitt wird erklärt, wie der Crystal Surround Air Track mit einem Bluetooth kompatiblen

Fernsehgerät verbunden werden kann.

Den Crystal Surround Air Track mit einem Bluetooth kompatiblen

Samsung Fernsehgerät verbinden Verbindungsaufbau Tippen Sie auf die ( ) Taste, um den TV-Modus auszuwählen und schließen sie das Fernsehgerät an den

Crystal Surround Air Track anschließen.

• Der Ton des Fernsehgeräts wird über dieses Gerät wiedergegeben, wenn es an ein Fernsehgerät

• Wenn Sie auf einen anderen Modus als den TV SoundShare Modus umschalten oder das Gerät

ausschalten, wird der Ton wieder über das Fernsehgerät wiedergegeben.

<Verbindungsaufbau zu Ihrem Fernsehgerät>

Um den Ton des Fernsehgeräts auf Ihrem Air Track über eine Bluetooth Verbindung wiederzugeben,

müssen Sie zuerst das System mit dem Bluetooth kompatiblen Fernsehgerät verbinden. Nachdem die

Verbindung hergestellt ist, werden die Informationen für den Verbindungsaufbau gespeichert und es wird

keine weitere Bluetooth Verbindungsmeldung angezeigt. Vor dem Verbindungsaufbau müssen sich der Air

Track und das Fernsehgerät nah beieinander befinden.

1. Schalten Sie das Samsung Fernsehgerät und den Air Track ein.

• Stellen Sie Neues Gerät hinzufügen im SoundShare Einstellungen Menü des Fernsehgeräts auf Ein.18

2. Wenn Sie den Modus des Air Track auf TV umschalten, erscheint eine Meldung mit der Frage, ob mit dem Aufbau

der Bluetooth Verbindung fortgefahren werden soll. Die "[Samsung] AirTrack" Meldung erscheint auf dem Bildschirm des Fernsehgeräts. 3. Wählen Sie auf dem Fernsehbildschirm <Yes> (Ja) aus und der Verbindungsaufbau mit dem Air Track wird abgeschlossen. • Nachdem die Verbindung hergestellt ist, wird die Verbindung zum Fernsehgerät automatisch aktiviert, wenn von einem anderen Modus in den TV-Modus umgeschaltet wird.• Wenn der Air Track vom TV-Modus in einen anderen Modus umgeschaltet wird, wird die SoundShare Verbindung unterbrochen. • Wenn Sie die bestehende Verbindung zum SAT beenden und den SAT mit einem neuen Fernsehgerät verbinden möchten, - Drücken Sie im TV Modus die PLAY/PAUSE Taste am SAT für 5 Sekunden, um die bestehende Verbindung abzubrechen. Sie können nun eine Verbindung zu einem anderen Fernsehgerät herstellen.• Die Lautstärke und die Stummschaltung kann im SoundShare Modus sowohl mit der Fernbedienung des Fernsehgeräts als auch des SAT eingestellt werden.

▪ TV SoundShare Reichweite - Empfohlener Abstand für den Verbindungsaufbau: max. 50cm - Empfohlener Abstand beim Betrieb: max. 5m ▪ Wenn der Abstand zwischen dem SAT und dem Fernsehgerät mehr als 5m beträgt, kann die Verbindung oder der Ton unterbrochen werden. Wenn dieser Fall eintritt, die Verbindung zum Bluetooth-Gerät innerhalb der Übertragungsreichweite erneut herstellen. ▪ Stellen Sie sicher, dass der SoundShare Modus des Fernsehgeräts eingeschaltet ist, bevor Sie diese Funktion verwenden. ▪ Die PLAY, NEXT, PREV, STOP Tasten können sind SoundShare Modus nicht verfügbar.

▪ Bluetooth Stand-by Ein Funktion

- Der Air Track wird automatisch eingeschaltet, wenn das Fernsehgerät und der Air Track über die SoundShare Funktion miteinander verbunden sind. - Sie können diese Funktion ein- oder ausschalten, indem Sie die SOURCE Taste bei abgeschaltetem Air Track länger als 5 Sekunden drücken. Wenn Sie diese Funktion ausschalten, schaltet sich das Gerät automatisch aus, wird jedoch nicht automatisch eingeschaltet. - Diese Funktion wird von Fernsehgeräten unterstützt, die ab 2013 auf dem Markt erschienen sind.

▪ Die SoundShare Funktion wird von bestimmten Fernsehgeräten unterstützt, die ab 2012 auf dem Markt erschienen sind. Prüfen Sie, ob Ihr Fernsehgerät diese Funktion unterstützt. (Für weitere Informationen schlagen Sie bitte in der Bedienungsanleitung des Fernsehgeräts nach.) USB 1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.2. Drücken Sie die ( ) Taste auf der Vorderseite des Air Track solange, bis USB erscheint. 3. Auf dem Display wird kurz USB angezeigt. • Die Verbindung zum Crystal Surround Air Track ist hergestellt.• Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 20 Minuten kein USB-Gerät angeschlossen wurde.

▪ Die Wiedergabe wird beendet, wenn Sie die Position des Sets während der Wiedergabe von Dateien über ein USB-Gerät ändern. Bevor Sie ein USB-Gerät anschließen Beachten Sie das Folgende :• Wenn die Länge eines Ordner- oder Dateinamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem OLED angezeigt.• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.• Die Dateisysteme FAT16 und FAT32 werden unterstützt. - Das NTFS-Dateisystem wird nicht unterstützt.5V0.5A19

● FUNKTIONEN Wiedergabe/Pause/Stopp

Drücken Sie während der Wiedergabe die ►, Taste.

• Drücken Sie die ► Taste erneut, um die Wiedergabe der Datei

vorübergehend zu unterbrechen.

Drücken Sie die ► Taste, um die ausgewählte Datei abzuspielen.

• Drücken Sie während der Wiedergabe die Stopp Taste ().

Vorwärts/Rückwärts springen

Drücken Sie während der Wiedergabe die #,$ Taste.

• Wenn mehrere Dateien vorhanden sind und Sie die $ Taste drücken,

wird die nächste Datei ausgewählt.

• Wenn mehrere Dateien vorhanden sind und Sie die # Taste drücken,

wird die vorherige Datei ausgewählt.

Verwendung der REPEAT-Funktion

Diese Funktion ermöglicht es, eine Datei zu wiederholen, alles zu

wiederholen, die Dateien in zufälliger Reihenfolge wiederzugeben oder die

Wiederholfunktion auszuschalten.

Drücken Sie die Taste REPEAT.

• WIEDERHOLUNG AUS : Bricht die wiederholte Wiedergabe ab.

• DATEI WIEDERHOLEN : Wiederholt die Wiedergabe eines Titels.

• ALLE WIEDERHOLEN : Wiederholt die Wiedergabe aller Titel.

• ZUFÄLLIG WIEDERHOLEN : Gibt die Titel in zufälliger Reihenfolge

wieder. (Ein Titel der bereits wiedergegeben wurde, kann erneut

▪ Sie können die REPEAT Funktion während der Musikwiedergabe

vom USB-Laufwerk einstellen.

POWERTV POWERAH59-02545ATV VOL TV CH AUDIO SYNCSOURCEREPEATSoundShareAUTO POWERSPEAKER TV SOURCETV PRE-CHVT DIMMERSMART VOLUMESOUND EFFECT S/W LEVEL S/W LEVEL VOL VOL

AUTO POWER SPEAKER TV SOURCE

• Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können

Kompatibilitätsprobleme mit dem USB-Gerät auftreten.

• Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies

kann zu Fehlfunktionen führen.

• PTP- Protokolle für Digitalkameras werden nicht unterstützt.

• Das USB-Gerät nicht während des Lesevorgangs abtrennen.

• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten werden nicht

• Externe Festplatten werden nicht unterstützt.

• Mobiltelefone werden nicht unterstützt.

• Kompatibilitätsliste

※ Unterstützt Abtastfrequenzen über 16KHz

Diese Funktion ist im Falle eines Telefonanrufs oder beim Ertönen einer

Türglocke sehr hilfreich.

1. Um den Ton dieses Geräts stumm zu schalten, müssen Sie die MUTE Taste auf der Fernbedienung drücken.

2. Um den Ton des Fernsehgeräts stumm zu schalten, müssen Sie die

) Taste auf der Fernbedienung drücken.

3. Drücken Sie die MUTE / TV MUTE ( ) auf der Fernbedienung erneut

(oder drücken Sie VOLUME +/–) um den Ton wieder einzuschalten.

Verwenden der 3D SOUND PLUS-Funktion

Diese 3D Sound Plus Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu.

Drücken Sie die 3D SOUND PLUS Taste auf der Fernbedienung.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

3D SOUND PLUS OFF ➡ 3D SOUND PLUS MUSIC ➡ 3D SOUND PLUS MOVIE

▪ Wenn Sie die 3D Sound Plus Funktion einschalten, werden die

Klangeffekt Funktion automatisch abgeschaltet.

Verwendung der SMART VOLUME-Funktion

Durch diese Funktion, wird die Lautstärke bei einer drastischen

Lautstärkeänderung, z. B. durch das Umschalten auf einen anderen

Kanal oder einen Szenenwechsel, geregelt und stabilisiert.

Drücken Sie die SMART VOLUME Taste auf der Fernbedienung.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

SMART VOLUME ON ➡ SMART VOLUME OFF Verwendung der SOUND EFFECT-Funktion

Sie können unter 7 verschiedenen Tonarten wählen - MUSIC, NEWS,

DRAMA, CINEMA, SPORTS, GAME, und OFF (Original Ton) - je nach Art

des Inhalts, den Sie wiedergeben möchten.

Drücken Sie die SOUND EFFECT Taste auf der Fernbedienung.

• Stellen Sie den OFF Modus ein, wenn Sie den Originalklang wiedergeben

▪ Wir empfehlen, den Klangmodus je nach Quellmaterial und Ihren

persönlichen Vorlieben auszuwählen.

▪ Wenn Sie einen Klangeffekt (außer OFF) einstellen, wird 3D Sound Plus automatisch ausgeschaltet.

▪ Nachdem die ASC-Kalibrierung abgeschlossen ist, wird der

ASC-Modus hinzugefügt (siehe Seite 12).

Verwendung der S/W LEVEL-Funktion

Sie können das Base-Volume (die ber Taste S/W Level auf der

Fernbedienung regeln.

1. Drücken Sie die Taste S/W LEVEL auf der Fernbedienung.

2. “SW 0” wird im Display angezeigt.

oder auf der LEVEL (PEGEL) Taste, wenn Sie die

Lautstärke des Subwoofers erhöhen oder verringern wollen. Der Pegel

kann von SW -6 bis SW +6 eingestellt werden.

POWERTV POWERAH59-02545ATV VOL TV CH AUDIO SYNCSOURCEREPEATSoundShareAUTO POWERSPEAKER TV SOURCETV PRE-CHVT DIMMERSMART VOLUMESOUND EFFECT S/W LEVEL S/W LEVEL VOL VOL

● FUNKTIONEN Verwendung der AUTO POWER LINK-Funktion

Crystal Surround Air Track wird automatisch eingeschaltet, wenn Sie das

Fernsehgerät oder ein anderes, über ein optisches Kabel an den Air Track

angeschlossenes Gerät einschalten.

Drücken Sie auf der Fernbedienung für dieses Gerät auf die Taste AUTO POWER.

• Jedes Mal, wenn Sie AUTO POWER drücken, wird die automatische

Power-Link- Funktion entweder ein- oder ausgeschaltet.

AUTO POWER LINK Display

EIN POWER LINK ON AUS POWER LINK OFF

▪ Wenn Sie Geräte wie das Fernsehgerät, die mit einer Air Track-

Verbindung und mithilfe des optischen Kabels angeschlossen sind,

ausgeschaltet haben und keinSignal über den Dirgitaleingang

empfangen wird, schaltet sich die Funktion Crystal Surround nach

20 Minuten automatisch aus.

▪ Diese Funktionen stehen nur zur Verfügung, wenn die Anynet+

(HDMI-CEC) Funktion ausgeschaltet ist.

Verwenden der AUDIO SYNC-Funktion

Wenn Air Track mit einem digitalen Fernseher verbunden ist, erscheint das

Bild möglicherweise dem Ton gegenüber verzögert. Regulieren Sie in diesem

Fall die Audio-Verzögerung damit Audio und Video übereinstimmen.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste AUDIO SYNC +/–.

• Sie können die Tasten + , - verwenden um die Audio-Verzögerung auf

einen Wert zwischen 0 und 300 Millisekunden einzustellen.

▪ Im USB-Modus, TV-Modus oder BT-Modus steht die Audio Sync

Funktion nicht zur Verfügung.

Verwendung der DRC-Funktion

Diese Funktion gleicht den Bereich zwischen den lautesten und leisesten

Tonsignalen aus. Diese Funktion sorgt für optimale Dolby Digital-

Nachtwiedergabe bei geringer Lautstärke.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste DRC.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

DRC STANDARD ➡ DRC MAX ➡ DRC MIN Verwendung der VT DIMMER-Funktion

Diese Funktion steuert die Helligkeit des RÖHRENVERSTÄRKERS.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste VT DIMMER.

• Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt :

VT DIMMER OFF ➡ VT DIMMER MIN ➡ VT DIMMER MAX

▪ Wenn Sie das Gerät das aller erste Mal einschalten, funktioniert der

VT DIMMER erst nach 30 Sekunden.

Über diese Taste können Sie bei Anschluss über HDMI auswählen, ob Sie

den Ton über das Fernsehgerät oder über Air Track wiedergeben möchten

Drücken Sie SPEAKER Taste auf der Fernbedienung dieses Geräts.

AUDIOMODUS LAUTSPRECHER Anzeige blättern Anzeige

HDMI IN TV TV SPEAKER TV SPK A

Verwenden der Anynet+ (HDMI-CEC)-Funktion

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie andere Samsung

Geräte mit der Fernbedienung Ihres Samsung-Fernsehgeräts bedienen können.

Wenn Anynet+ gedrückt wird, wird die Anynet+ Funktion ein- bzw. ausgeschaltet.

1. Schließen Sie das Gerät mit einem HDMI-Kabel an ein Samsung-Fernsehgerät

an. (Siehe Seite 13)

2. Schalten Sie die Anynet+-Funktion an Ihrem Fernsehgerät und SAT ein.

(Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres

▪ Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte

Auflösungen möglicherweise nicht zur Verfügung.

▪ Informationen dazu finden Sie in der Bedienungsanleitung Ihres

Fernsehgeräts. Überprüfen Sie, ob Ihr Fernsehgerät das

aufweist (anderenfalls wird die

Funktion nicht unterstützt)

TV-Funktionen verwenden (nur mit Samsung

• Drücken Sie TV SOURCE auf der Fernbedienung, um die Eingangsquelle des

Fernsehgeräts umzuschalten

• Drücken Sie TV INFO auf der Fernbedienung, um die TV-Kanalinformationen

• Drücken Sie zur Auswahl eines TV-Kanals auf der Fernbedienung die Taste TV CH.

• Drücken Sie TV VOL auf der Fernbedienung, um die Lautstärke zu erhöhen

• Verwenden Sie die TV PRE-CH auf der Fernbedienung, um im TV-Modus

zum vorherigen Kanal zurückzukehren.

▪ Wenn Sie die SoundShare Taste drücken, wird der Ton des

Fernsehgeräts durch das Air Track System über die Bluetooth

Verbindung übertragen. Die Lautstärke und der Klang wird ebenfalls

vom Air Track gesteuert.

▪ Es können nur Fernsehgeräte von Samsung mit dieser Fernbedienung

AUTO POWER SPEAKER TV SOURCE TV PRE-CH VT DIMMER TV MUTE TV INFO TV SOURCE SoundShare

TV VOL TV CH TV INFO TV PRE-CH SOFTWARE AKTUALISIERUNG Samsung kann unter Umständen in der Zukunft Firmware-

Aktualisierungen für das Crystal Surround Air Track-System zur

Verfügung stellen. Wenn ein Update verfügbar ist, kann die

Firmware durch Anschließen eines USB-Laufwerks mit dem

Firmware Update an den USB-Anschluss Ihres Air Track

aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur

Verfügung stehen, diese einzeln auf das USB-Laufwerk kopiert

und nacheinander verwendet werden müssen, um die Firmware

zu aktualisieren. Besuchen Sie bitte Samsung.com oder setzen

Sie sich mit Samsung Kundendienst in Verbindung, um weitere

Informationen über das Herunterladen von Aktualisierungen zu

▪ Schließen Sie ein USB-Laufwerk mit der Firmware Aktualisierung an den USB-Anschluss des Hauptgeräts an.

▪ Beachten Sie, dass während der Aktualisierung den Netzstecker nicht ausgezogen wird, und entfernen Sie ebenfalls

das USB-Gerät nicht. Das Gerät schaltet sich nach Abschluss der Firmwareaktualisierung automatisch aus. Beim

Aktualisieren der Software werden sämtliche Einstellungen auf den Standard (Werkeinstellung) zurückgesetzt. Sie

sollten sich Ihre Einstellungen notieren, um sie nach der Aktualisierung wieder vornehmen zu können.

▪ Nachdem die Aktualisierung der Software des Produkts abgeschlossen ist, das Gerät abschalten und anschließend

die () Taste für eine Weile gedrückt halten, um das Gerät zurückzusetzen.

▪ Falls die Aktualisierung der Firmware fehlschlägt empfehlen wir, das USB-Gerät im FAT16 Format zu formatieren und

die Aktualisierung erneut zu versuchen.

▪ Zum Zweck der Aktualisierung, formatieren Sie nicht die USB-Dateien auf NTFS weil die Systemdatei nicht

▪ Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

● FEHLERSUCHE Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Problem Überprüfung Behebung

Das Gerät lässt sich nicht

• Ist der Netzstecker an eine

Steckdose angeschlossen?

Netzstecker an die Steckdose

Das Gerät reagiert nicht auf das

• Ist die Luft elektrostatisch

• Ziehen Sie den Netzstecker,

und schließen Sie ihn wieder

an die Steckdose an.

Es wird kein Ton wiedergegeben.

• Ist die Einheit richtig an Ihr

Fernsehgerät angeschlossen?

• Wurde das Gerät auf stumm

• Ist die Lautstärke auf minimal

• Schließen Sie diese korrekt

• Drücken Sie die Taste Mute,

• Stellen Sie die Lautstärke ein.

Bei Auswahl der Funktion wird kein

Bild auf dem Fernsehgerät

• Ist das Fernsehgerät richtig

• Schließen Sie diese richtig an.

Die Fernbedienung funktioniert

• Sind die Batterien leer?

• Ist die Entfernung zwischen

Fernbedienung und Gerät zu

• Legen Sie neue Batterien ein.

• Näher an das Gerät

Der Ton aus dem linken bzw.

rechten Kanal wird umgekehrt

• Ist das Kabel für den linken

bzw. rechten Audioausgang

des Fernsehgeräts richtig

• Überprüfen Sie, ob eine

Verwechslung zwischen

linkem und rechtem Kanal

vorliegt, und beheben Sie

diese gegebenenfalls.

Das Ausführen der SoundShare

Funktion (Verbindungsaufbau mit

dem Fernsehgerät) ist

• Unterstützt Ihr Fernsehgerät

• Verfügen Sie über die neueste

• Tritt ein Fehler beim

Verbindungsaufbau auf?

• Setzen Sie den TV MODE

zurück und stellen Sie erneut

eine Verbindung her.

• SoundShare wird von

Samsung Fernsehgerät nach

Baujahr 2012 unterstützt.

Fernsehgerät diese Funktion

• Aktualisieren Sie die Firmware

Ihres Fernsehgeräts auf die

• Setzen Sie sich mit dem

Kundendienst in Verbindung.

Sekunden lang, um das Gerät

TECHNISCHE DATEN Modell-

ALLGEMEIN USB 5V / 0,5A Gewicht

Haupteinheit 933 x 46 x 120 mm

Betriebstemperatur + 5 °C bis 35 °C Zulässige Luftfeuchtigkeit 10 % bis 75 %

VERSTÄRKER Nennausg-

Hauptlautsprecher Vorne 40W/Kanal, 6OHM, THD = 1%, 1kHz

Hauptlautsprecher Oben 40W/Kanal, 6OHM, THD = 1%, 1kHz

Signal-Rausch-Verhältnis

65 dB Kanaltrennung (1 kHz) 65 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf

den Richtwerten der AES (Audio Engineering Society).

*: Nominelle Spezifikation

- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

- Gewicht und Abmessungen können von den Angaben abweichen.

- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät

Samsung Electronics erklärt hiermit, dass dieses Crystal Surround Air Track mit den grundlegenden

Anforderungen und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt.

Die offizielle Übereinstimmungserklärung finden Sie auf der Webseite http://www.samsung.com. Öffnen

Sie Support und geben Sie bei Produktsuche den Modellnamen ein.

Dieses Gerät darf in allen EG-Staaten betrieben werden.

anhangAls ein ENERGY STAR Partner, hat Samsung

erklärt, das dieses Produkt oder Modelle

dieses Produkts die ENERGY STAR Energieeffizienzrichtlinien erfüllen. AH68-02617G-04

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre

Kontaktaufnahme mit der Samsung-Kundenbetreuung .

[Korrekte Entsorgung der Batterien dieses Produkts](Gilt für Länder mit Abfalltrennsystemen)Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgenKorrekte Entsorgung von Altgeräten(Elektroschrott)(Gilt für Länder mit Abfalltrennsystemen)Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Country Contact Centre

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk

www.samsung.com/de/support

0680SAMSUNG (0680-726-786)

(*0,20 €/Anruf aus dem dt.

Festnetz, aus dem Mobilfunk

www.samsung.com/de/support

0680SAMSUNG (0680-726-786)
