MODE D'EMPLOI IS-VS1A.RG i.safe Mobile
Le présent Mode d'emploi fait partie intégrante de l'appareil IS-VS1A.RG (modèle MVS1A01). Le Mode d'emploi contient des informations importantes en vue d'une utilisation en toute sécurité de l'appareil.
» Avant d'utiliser le dispositif, lisez attentivement le présent mode d'emploi et prêtez une attention particulière aux informations relatives à la sécurité signalées par le symbole d'avertissement.
» Avant l'utilisation de l'appareil, lisez également les Instructions de sécurité. Celles-ci sont disponibles à l'adresse www.isafe-mobile.com/fr/support/telechargements
» Conservez toujours le présent Mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. La version actuelle du Mode d'emploi est disponible à l'adresse www.isafe-mobile.com/fr/support/telechargements
» Observez toutes les instructions sur l'appareil et sur l'emballage.
» Observez les consignes de sécurité locales.
» N'employez pas l'appareil dans les zones à risque d'explosion.
» Ne modifiez pas la construction de l'appareil.
» N'exposez pas l'appareil à de hautes températures.
» N'exposez pas l'appareil à un fort rayonnement ultraviolet.
» N'exposez pas l'appareil à des processus à haute charge électrique.
» N'exposez pas l'appareil à des acides ou bases agressifs.
>UTILISATION CONFORME
Le système d'inspection IS-VS1A.RG Valve Sense détecte et traite les signaux acoustiques d'une vanne qui fuit. Les capteurs d'émissions acoustiques captent ces signaux et les envoient au smartphone IS540.RG par l'intermédiaire d'une électronique de mesure pour qu'ils soient traités. Grâce à des algorithmes et à l'intelligence artificielle, l'app Senseven évalue automatiquement les signaux des capteurs et indique si une vanne fuit ou pas. Ainsi, les vannes ne sont remplacées que si elles sont réellement défectueuses, et il est possible de continuer à utiliser celles qui sont en état de marche. L'essai est effectué en cours d'opération pendant le processus de production.
Employez uniquement l'appareil de la manière décrite dans le présent Mode d'emploi. Toute autre utilisation est réputée non conforme et peut provoquer la mort, de graves blessures et des détériorations sur l'appareil.
Le fabricant i.safe MOBILE GmbH décline toute responsabilité pour les dommages, qui résultent d'une utilisation non conforme. La garantie expire en cas d'utilisation non conforme.
UTILISATEURS
L'utilisation de cet appareil est strictement réservée aux utilisateurs dûment qualifiés et compris le présent Mode d'emploi.
GARANTIE
Les conditions de la garantie sont disponibles à l'adresse www.isafe-mobile.com/fr/support/service
Vous assumez vous-même l'entière responsabilité pour les dommages causés par des virus informatiques que vous pouvez télécharger en cas d'utilisation des fonctions Internet. Vous n'avez aucune possibilité de recours contre l'entreprise i.safe MOBILE GmbH.
Vous trouverez la déclaration de conformité UE à l'adresse www.isafe-mobile.com/fr/support/telechargements
> ÉTENDUE DE LA LIVRAISON
L'emballage de votre appareil contient les éléments suivants :
1 x IS540.RG Smartphone
1 x IS-VS1A.RG Électronique de mesure
2 x IS-SC120BB1.1 Câble de capteur
1 x IS-SU150F1.1 Capteur à ultrasons
1 x IS-SU150F2.1 Capteur à ultrasons
1 x IS-WG22.1 Guide d'ondes
1 x IS-WGLF1.1 Verrouillage du guide d'ondes
1 x IS-USC1.1 Agent de couplage
1 x Film de couplage
1 x Boîtier compr. écran opaque IS-VS1A.RG
1 x BPIS540.RGA Batterie
1 x Film de protection d'écran IS540.RG
1 x Tournevis TORX T8
1 x Câble USB-C
1 x Adaptateur secteur universel 5 V/2 A
1 x Fiche AU
1 x Fiche EU
1 x Fiche UK
1 x Fiche US
1 x Instructions de sécurité IS540.RG
1 x Instructions de sécurité IS-VS1A.RG
SYNOPTIQUE DES APPAREILS/FONCTIONS

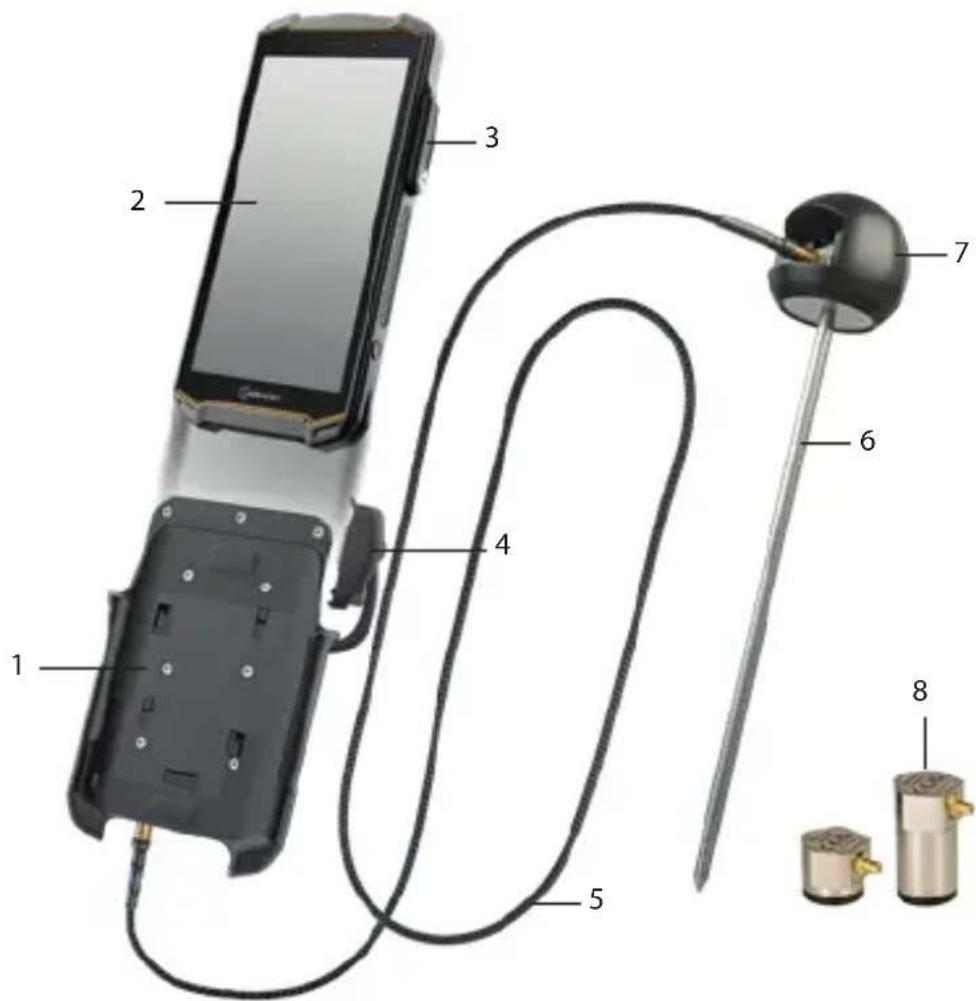

1> ÉLECTRONIQUE DE MESURE
2) IS540.RG SMARTPHONE
3) INTERFACE ISM À 16 BROCHES : Connexion pour le connecteur ISM à 16 broches
4) CONNECTEUR ISM À 16 BROCHES : Connexion à l'interface ISM sur le smartphone
5) CÂBLE DE CAPTEUR: Connexion entre le capteur et l'électronique de mesure
6) GUIDE D'ONDES: Guides d'ondes pour surfaces froides (< -50 °C (< -58 °F)) et chaudes (> 120 °C (> 248 °F))
7) VERROUILLAGE DU GUIDE D'ONDES: Support pour le capteur lors de l'utilisation du guide d'ondes
8) CAPTEURS
CAPTEURS
Les capteurs sont adaptés à différents domaines d'application :
Capteur Spécifications Domaine d'application
| IS-SU150F1.1Capteur à ultra-sons | Gamme de fréquences : 100 - 450 kHzHauteur : 18,2 mm (0.72 in) | À utiliser avec le guides d'ondes pour surfaces froides (< -50 °C (< -58 °F)) et chaudes (> 120 °C (> 248 °F)).À utiliser directement sur la vanne sans le guide d'ondes.Pour le volume de fuite *1, voir le tableau « Volumes de fuite mesurables (exemples) ». |
| IS-SU150F2.1Capteur à ultra-sons | Gamme de fréquences : 100 - 450 kHzHauteur : 37,5 mm (1.48 in) | À utiliser directement sur la vanne.Pour le volume de fuite *1, voir le tableau « Volumes de fuite mesurables (exemples) ». |
| IS-SU030F2.1Capteur à ultra-sons (disponible en option) | Gamme de fréquences : 25 - 80 kHzHauteur : 37,5 mm (1.48 in) | À utiliser directement sur la vanne.À utiliser dans des environnements silencieux.Pour le volume de fuite *2, voir le tableau « Volumes de fuite mesurables (exemples) ». |
VOLUMES DE FUITE MESURABLES (EXEMPLES)
Moyen Pression différentielle min. Volumes de fuite mesurables
| Eau 2 - 3 bar (29 - 43,5 psi) | Taux de fuite *1:0,1 l/min (3.8 fl oz/min)Taux de fuite *2:0,01 l/min (0.34 fl oz/min)Robinet-vanne 25 mm (1 in),10 bar (145 psi) |
| Gaz 1 bar (14,5 psi) | Taux de fuite *1:0,06l/min (2.03 fl oz/min)Vanne à bille 25 mm (1 in), 10 bar (145 psi) |
| Vapeur 1 bar (14,5 psi) | Taux de fuite *1: 0,22 kg/h (0.49 lb/h)Vanne à clapet 50 mm (2in) |
| Air 1 bar (14,5 psi) | Taux de fuite *1:0,12l/min (4.06 floz/min)Vanne à bille 25 mm (1 in), 4 bar (58 psi) |
INSTALLATION
INSTALLATION DE L'ÉLECTRONIQUE DE MESURE
» Pour l'installation, mettez en place une connexion Internet. Aucune connexion Internet n'est nécessaire après l'installation.
» Lors de la première utilisation, insérez une carte SIM dans le smartphone ou activez l'eSIM (voir le mode d'emploi du Smartphone IS540.RG).
» Insérez la batterie dans le smartphone et serrez-la à la main (voir le mode d'emploi du Smartphone IS540.RG).
» Allumez le smartphone.
» Suivez les instructions à l'écran. Vous trouverez de l'aide sur l'utilisation de l'app Senseven sur www.senseven.ai
» Glissez le smartphone IS540.RG (2) dans le support du dispositif électronique de mesure (1).
» Connectez fermement la fiche (4) du dispositif électronique de mesure à l'interface ISM à 16 broches (3) du smartphone. (voir le mode d'emploi du Smartphone IS540.RG).
GUIDES D'ONDES POUR SURFACES FROIDES (< -50 °C (< -58 °F)) OU CHAUDES (> 120 °C (> 248 °F))
Lorsque vous effectuez des mesures avec le guide d'ondes, utilisez le capteur à ultrasons IS-SU150F1.1.
» Dévissez le guide d'ondes (6) et glissez le capteur (8) dans le verrou du guide d'ondes (7) en orientant l'étiquette vers le ressort.
» Appliquez le coupleur sur la surface de mesure du capteur.
» Revisser le guide d'ondes sur le verrou du guide d'ondes.
CAPTEURS
Pour les mesures sans guide d'ondes, utilisez le capteur à ultrasons IS-SU150F2.1 ou, en option, le capteur à ultrasons IS-SU030F2.1 (pour les environnements silencieux, avec de faibles volumes de fuite).
» Branchez le câble du capteur (5) sur le connecteur étiqueté « SENSOR ».
» Connectez l'autre extrémité du câble du capteur au capteur (8).
» Nettoyez la zone de mesure du capteur avec un chiffon antistatique doux et non pelucheux.
» En cas d'utilisation du capteur à ultrasons IS-SU150F2.1, collez la feuille de couplage sur la surface de mesure du capteur.
» Lors de l'utilisation du capteur à ultrasons IS-SU030F2.1, appliquez le coupleur sur la surface de mesure du capteur.
MESURE
PRÉPAREZ LA MESURE
» Veillez à ce que la vanne soit fermée.
» Si possible, retirez l'isolation existante qui se trouve encore sur la vanne. Si l'isolation ne peut être enlevée, le point de mesure est accessible par un trou dans l'isolation (diamètre 10 à 12 mm (0,39 à 0,47 po)).
» Déterminez l'ID de la vanne (peut être présent sur l'étiquette de la vanne).
» Déterminer le fluide d'écoulement (les informations peuvent être présentes sur le tuyau).
» Vérifiez s'il y a une différence de pression au niveau de la vanne (éventuellement présente sur le manomètre ou via le système de contrôle du processus). Pour que la mesure soit correcte, il doit y avoir une différence de pression conformément au tableau de la section « Vue d'ensemble de l'appareil/Fonctions ».
» Déterminez le sens d'écoulement du fluide dans la vanne (une flèche peut être présente sur le tuyau/la vanne).
EFFECTUEZ LA MESURE
» Allumez le smartphone et ouvrez l'app Senseven.
» Suivez les instructions à l'écran. Vous trouverez de l'aide sur l'utilisation de l'app Senseven sur www.senseven.ai
Une fois que vous avez sélectionné le type de vanne dans l'app Senseven, l'app affiche les points de mesure idéaux (M1, M2, etc. dans le dessin de la vanne), en précisant l'endroit où vous devez placer le capteur pour la mesure. En général, la distance idéale entre les points de mesure dépend du diamètre du tuyau et elle est mesurée à partir de la bride de la vanne :


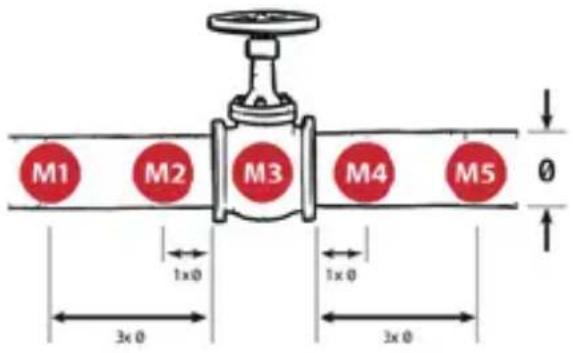

M1 M2 M3 M4 M5 1x0 1x0 3x0 3x0» Effectuez la mesure avec 5 points de mesure (recommandé).
» Pressez le capteur sur chaque point de mesure.
» Pour lancer la mesure, vous pouvez appuyer sur le bouton « Measure » (Mesure) dans l'app Senseven ou sur le bouton latéral gauche du smartphone IS540.RG.
» Veillez à ce que la pression de contact soit aussi uniforme que possible sur les différents points de mesure pendant le processus de mesure.
» Vérifiez que le capteur ne glisse pas pendant la mesure.
RÉPÉTEZ LA MESURE
Le logiciel de mesure vérifie si la mesure doit être répétée pour chaque point de mesure. Au moins une mesure doit être répétée pour les points de mesure du tuyau (M1, M2, M4, M5). Au moins deux mesures répétées sont nécessaires au point de mesure M3.
» Si l'app Senseven le spécifie, répétez la mesure au point de mesure.
Si le système détecte des signaux de mesure significativement différents à un point de mesure (écart de 10 dB), vous recevrez un message dans l'app Senseven.
Après la dernière mesure, l'app Senseven affiche automatiquement le résultat de la mesure (Leak/No Leak (fuite/absence de fuite)).
Dans une étape ultérieure, vous pouvez ajouter des détails à la mesure, prendre une photo et enregistrer la mesure. Dès que le système dispose d'une connexion Internet, toutes les mesures sont automatiquement synchronisées avec le back-office. (https://cloud.senseven.ai).
DÉFAILLANCES
Il est possible de corriger les éventuelles défaillances comme suit :
Défaillance Cause Résolution
| Problèmes d’utilisation de l’app Senseven | Appuyez sur le bouton d’aide dans l’app Senseven.Voir l’écran « Guide » pour plus d’informations et d’instructions. | |
| Signaux de mesure significativement différents à un même point de mesure | Déroulement du processus irrégulier : Marche/arrêt des pompes, ou-verture fermeture des vannes | Répétez la mesure au moins une fois.Surveillez le processus. N’effectuez pas de nouvelles mesures tant que le processus n’est pas stable. |
| Résultat de mesure incorrect | Feuille de couplage encrassée (en cas d’utilisation avec le guide d’ondes) | Retirez la feuille de couplage.Nettoyez la zone de mesure du capteur avec un chiffon antistatique doux et non pelucheux.Collez une nouvelle feuille de couplage sur la surface de mesure du capteur. |
| Couplage insuffisant (en cas d’utilisation du guide d’ondes et du capteur à ultrasons IS-SU030F2.1) | Appliquez le couplage entre le capteur et le guide d’ondes, ou à la surface de mesure du capteur à ultrasons IS-SU030F2.1. | |
| Pression de contact insuffisante | Répétez la mesure en augmentant la pression de contact. | |
| Le capteur bouge ou glisse | Répétez la mesure en veillant à ce que le capteur ne bouge pas pendant le processus. | |
| Point de mesure incorrect | Répétez la mesure, en l’effectuant aux points de mesure affichés dans l’app Senseven. | |
| Câble du capteur incorrectement connecté | Branchez le câble du capteur dans le connecteur marqué « SENSOR » et vérifiez qu’il est bien en place. | |
| Bruit d'inter-férence | Courbes, raccords en T et courants | Identifiez la source du bruit. Ensuite, effectuez la mesure avec 5 points de mesure. Rapprochez le premier ou le dernier point de mesure de la source du bruit.Si le signal se renforce dans la direction de la source de bruit, cela indique une source d'interférence (courbes, raccords en T et courants).Répétez la mesure et observez la tendance dans l'affichage de la tendance (voir Backoffice/Cloud https://cloud.senseven.ai). Si le signal faiblit avec le temps, c'est que le processus se stabilise.N'effectuez pas de nouvelles mesures tant que le processus n'est pas stable. |
ÉVENTUELS PROBLÈMES DE L'APPAREIL
Des informations à propos d'éventuelles problèmes de l'appareil et des solutions inhérentes sont disponibles à l'adresse www.isafe-mobile.com/fr/support/service sous « FAQ ».
Si vous avez encore des questions, adressez-vous au service de réparation de l'entreprise i.safe MOBILE GmbH à l'adresse www.isafe-mobile.com/fr/support/service
Vous trouverez de l'aide sur l'utilisation de l'app Senseven sur www.senseven.ai
| Activité Outils Intervalle | ||
| Nettoyez les capteurs Chiffon doux, non pelucheux et antistatique | En cas de fortes salissures, avant d'appliquer l'agent ou la feuille de couplage.Lors du remplacement de la feuille de couplage. | |
| Appliquez le couplage (en cas d'utilisation du guide d'ondes et du capteur à ultrasons IS-SU030F2.1) | IS-USC1.1 Agent de couplage Lors de l'utilisation du guide d'ondes : toutes les 100 mesures ou tous les 2 à 3 mois. | |
| Changez la feuille de couplage (en cas d'utilisation sans guide d'ondes) | Film de couplage Si la feuille de couplage est très sale. | |
| System Check (Vérification du système) | Connexion « CCT » à l'électronique de mesure, câble du second capteur, second capteur, app Senseven. | Lorsque l'app Senseven le demande ou si le capteur est endommagé. |
| Conseil :Contrôle annuel des capteurs et de l'électronique de mesure (effectué uniquement dans les centres d'assistance) | Centre d'assistance Chaque année | |
SYSTEM CHECK (VÉRIFICATION DU SYSTÈME)
» Branchez le câble du capteur dans le connecteur étiqueté « SENSOR ».
» Connectez l'extrémité du câble du capteur au capteur à tester.
» Branchez le câble du second capteur dans le connecteur étiqueté « CCT ».
» Connectez l'autre extrémité du câble du capteur au second capteur.
» Nettoyez la surface de mesure des capteurs avec un chiffon doux, non pelucheux et antistatique.
» Collez la feuille de couplage sur la surface de mesure de l'un des capteurs connectés.
» Appuyez les deux capteurs sur les surfaces de mesure et lancez la System Check (vérification du système) (app Senseven).
» Suivez les instructions à l'écran.
Les messages suivants peuvent apparaître à l'écran après la vérification du système :
| Message (app Senseven) | Cause | Mesure supplémentaire |
| « X Hardware connection » (X Connexion) | Connexion latérale défectueuse Électronique de mesure défectueuse | Envoyez l’ensemble du système d’inspection Valve Sense au service de réparation i.safe MOBILE GmbH. |
| « X Coupling » (X Couplage) | Un des deux câbles est défectueuxLes deux câbles sont défectueuxUn des deux capteurs est défectueuxLes deux capteurs sont défectueuxAbsence de feuille de couplage | Message orange :Collez la feuille de couplage et effectuez une System Check (vérification du système).Si le message d’erreur s’affiche encore, envoyez l’ensemble du système d’inspection Valve Sense au service de réparation i.safe MOBILE GmbH.Message rouge :Envoyez dans tous les cas l’ensemble du système d’inspection Valve Sense au service de réparation i.safe MOBILE GmbH. |
Message vert : Absence d'erreur du système d'inspection Valve Sense.
