INSTRUKCJA OBSŁUGI IS-VS1A.RG i.safe Mobile
Niniejsza instrukcja obsługi stanowi część urządzenia IS-VS1A.RG (model MVS1A01). Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.
» Przed rozpoczęciem korzystania z urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi i zwrócić szczególną uwagę na informacje dotyczące bezpieczeństwa oznaczone symbolem ostrzegawczym.
» Przed rozpoczęciem użytkowania urządzenia należy również przeczytać Instrukcje dotyczące bezpieczeństwa. Można je znaleźć na stronie
www.isafe-mobile.com/en/support/downloads
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
»Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
»Przestrzegać lokalnych przepisów bezpieczeństwa.
» Nie używać urządzenia w obszarach zagrożonym wybuchem.
» Nie modyfikować struktury urządzenia.
» Nie narażać urządzenia na działanie wysokich temperatur.
» Nie narażać urządzenia na działanie silnego promieniowania UV.
» Unikać środowiska, gdzie występują wyładowania elektryczne.
» Nie narażać urządzenia na działanie agresywnych kwasów ani zasad.
ZASTOSOWANIE
System inspekcji Valve Sense IS-VS1A.RG wykry wa i przetwarza sygnały akustyczne z nieszczelnego zaworu. Czujniki emisji akustycznej odbierają te sygnały i wysyłają je do smartfona IS540.RG za pośrednictwem elektroniki pomiarowej w celu przetworzenia. Za pomocą algorytmów i sztucznej inteligencji aplikacja Senseven automatycznie ocenia sygnały czujników i wskazuje, czy zawór przecieka, czy nie. W związku z tym zawory muszą być wymieniane tylko wtedy, gdy są rzeczywiście uszkodzone, a działające zawory mogą być nadal używane. Test jest przeprowadzany w trakcie pracy podczas procesu produkcyjnego.
Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.
Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powo- duje wygaśnięcie gwarancji.
UŻYTKOWNIK
Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.
GWARANCJE
Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service Za wszelkie uszkodzenia spowodowane przez wirusy komputerowe pobrane podczas korzystania z funkcji internetowych odpowiada użytkownik. W takim przypadku nie przysługuje prawo do żadnych roszczeń wobec firmy i.safe MOBILE GmbH.
DEKLARACJA ZGODNOŚCI UE
Deklarację zgodności UE można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
ZAKRES DOSTAWY
Opakowanie z urządzeniem zawiera następujące elementy:
1 x Smartfon IS540.RG
1 x Elektronika pomiarowa IS-VS1A.RG
2 x Kabel czujnika IS-SC120BB1.1
1 x Czujnik ultradźwiękowy IS-SU150F1.1
1 x Czujnik ultradźwiękowy IS-SU150F2.1
1 x Falowód IS-WG22.1
1 x Blokada falowodu IS-WGLF1.1
1 x Środek sprzegający IS-USC1.1
1 x Folia sprzegająca
1 x Walizka z wkładką piankową IS-VS1A.RG
1 x BPIS540.RGA Bateria
1 x Folia ochronna na wyświetlacz IS540.RG
1 x Wkrętak Torx T8
1 x - przewód USB-C
1 x Zasilacz uniwersalny 5 V/2 A
1 x Wtyczka AU
1 x Wtyczka EU
1 x Wtyczka UK
1 x Wtyczka US
1 x Instrukcje bezpieczeństwa IS540.RG
1 x Instrukcje bezpieczeństwa IS-VS1A.RG

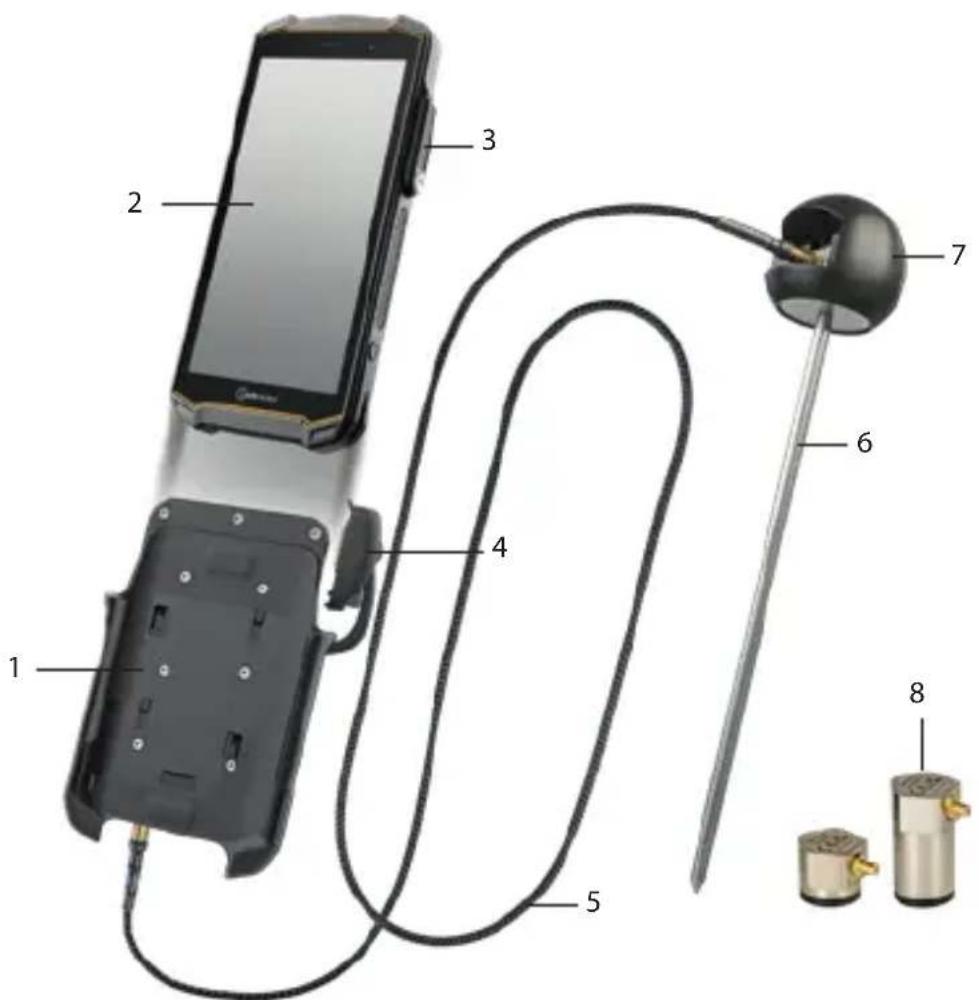

> OPIS OGÓLNY/FUNKCJE URZĄDZENIA

1) ELEKTRONIKA POMIAROWA
2) SMARTFON IS540.RG
3) 16-STYKOWY INTERFEJS ISM: Podłączenie 16-stykowego złącza ISM
4> 16-STYKOWE ZŁĄCZE ISM: Połączenie z interfejsem ISM w smartfonie
5> KABEL CZUJNIKA: Połączenie między czujnikiem a elektroniką pomiarową
6) FALOWÓD: Falowody do zimnych (< -50°C (< -58°F))
i gorących (> 120°C (> 248°F)) powierzchni
7) BLOKADA FALOWODU: Uchwyt na czujnik w przypadku korzystania z falowodu
8) CZUJNIKI
CZUJNIKI
Czujniki nadają się do różnych obszarów zastosowań:
Czujnik Dane techniczne Zakres zastosowań
| CzujnikultradźwiękowyIS-SU150F1.1 | Zakres częstotliwości:100 - 450 kHzWysokość: 18,2 mm (0.72 in) | Używać z falowodem w przypadku zimnych (< -50°C (< -58°F)) i gorących (> 120°C (> 248°F)) powierzchni.Używać bezpośrednio na zaworze bez falowodu.Objętość wycieku *1, patrz tabela „Mierzal - ne objętości wycieku (przykłady)". |
| CzujnikultradźwiękowyIS-SU150F2.1 | Zakres częstotliwości:100 - 450 kHzWysokość: 37,5 mm (1.48 in) | Używać bezpośrednio na zaworze.Objętość wycieku *1, patrz tabela „Mierzal- ne objętości wycieku (przykłady)". |
| CzujnikultradźwiękowyIS-SU030F2.1(dostępne jako opcja) | Zakres częstotliwości:25 - 80 kHzWysokość: 37,5 mm (1.48 in) | Używać bezpośrednio na zaworze.Używać w cichym otoczeniu.Objętość wycieku *2, patrz tabela „Mierzal- ne objętości wycieku (przykłady)". |
MIERZALNE OBJĘTOŚCI WYCIEKU (PRZYKŁADY)
Czynnik Min. różnica ciśnień Mierzalne objętości wycieku
| Woda 2 - 3 bar (29 - 43,5 psi) | Szybkość ucieczki *1:0,1 l/min (3.8 fl oz/min)Szybkość ucieczki *2:0,01 l/min (0.34 fl oz/min)Zawór zasuwowy 25 mm (1 in),10 bar (145 psi) |
| Gaz 1 bar (14,5 psi) | Szybkość ucieczki *1:0,06l/min (2.03 fl oz/min)Zawór kulowy 25mm (1 in), 10 bar (145 psi) |
| Para 1 bar (14,5 psi) | Szybkość ucieczki *1: 0,22 kg/h (0.49 lb/h)Zawór grzybkowy 50 mm (2in) |
| Powietrze 1 bar (14,5 psi) | Szybkość ucieczki *1:0,12l/min (4.06 floz/min)Zawór kulowy 25mm (1 in), 4 bar (58 psi) |
INSTALACJA
INSTALACJA ELEKTRONIKI POMIAROWEJ
» Skonfigurować połączenie internetowe na potrzeby instalacji. Po instalacji nie jest wymagane połączenie z internetem.
» Przy pierwszym użyciu należy włożyć kartę SIM do smartfona lub aktywować eSIM (patrz instrukcja obsługi smartfona IS540.RG).
» Włożyć baterię do smartfona i dokręcić ją ręcznie (patrz instrukcja obsługi smartfona IS540. RG).
» Włączyć smartfon.
» Postępować zgodnie z instrukcjami wyświetlanymi na ekranie. Pomoc dotyczącą korzystania z aplikacji Senseven można uzyskać na stronie www.senseven.ai

» Wsunąć smartfon IS540.RG (2) do uchwytu na elektronicznym urządzeniu pomiarowym (1).
» Bezpiecznie podłączyć wtyczkę (4) elektronicznego urządzenia pomiarowego do 16-stykowego interfejsu ISM (3) w smartfonie (patrz instrukcja obsługi smartfona IS540.RG).
FALOWODY DO ZIMNYCH (< -50°C (< -58°F)) LUB GORĄCYCH (> 120°C (> 248°F)) POWIERZCHNI
Podczas wykonywania pomiarów za pomocą falowodu należy używać czujnika ultradźwięko- wego IS-SU150F1.1.
» Odkręcić falowód (6) i wsunąć czujnik (8) w blokadę falowodu (7) z oznaczeniem skierowanym w stronę sprężyny.
» Nałożyć substancję sprzegającą na powierzchnię pomiarową czujnika.
» Przykręcić falowód z powrotem do blokady falowodu.
CZUJNIKI
W przypadku pomiarów bez falowodu należy użyć czujnika ultradźwiękowego IS-SU150F2.1 lub, opcjonalnie, czujnika ultradźwiękowego IS-SU030F2.1 (do cichych środowisk o niskiej objętości wycieku).
» Podłączyć kabel czujnika (5) do złącza oznaczonego jako „SENSOR”.
» Podłączyć drugi koniec kabla czujnika do czujnika (8).
» Wyczyścić obszar pomiarowy czujnika miękką, niestrzępiącą się ściereczką antystatyczną.
» W przypadku korzystania z czujnika ultradźwiękowego IS-SU150F2.1 należy przykleić folię sprzęgającą do powierzchni pomiarowej czujnika.
» W przypadku korzystania z czujnika ultradźwiękowego IS-SU030F2.1 należy nałożyć substancję sprzęgającą na powierzchnię pomiarową czujnika.
POMIAR
PRZYGOTOWANIE POMIARU
» Upewnić się, że zawór jest zamknięty.
» Jeśli to możliwe, zdjąć istniejącą izolację z zaworu. Jeśli nie można zdjąć izolacji, należy uzyskać dostęp do punktu pomiarowego przez otwór w izolacji (średnica 10–12 mm (0,39–0,47 cala)).
» Określić identyfikator zaworu (ewentualnie etykietę na zaworze).
» Określić medium przepływu (ewentualnie informacje na rurze).
» Sprawdzić, czy na zaworze występuje różnica ciśnień (ewentualnie wyświetlana na manometrze lub za pośrednictwem systemu sterowania procesem). Aby pomiar był prawidłowy, musi istnieć różnica ciśnień zgodna z tabelą w sekcji „Przegląd urządzenia / Funkcje”.
» Określić kierunek przepływu medium w zaworze (ewentualnie strzałka na rurze/zaworze).
WYKONANIE POMIARU
» Włączyć smartfon i otworzyć aplikacie Senseven.
» Postępować zgodnie z instrukcjami wyświetlanymi na ekranie. Pomoc dotyczącą korzystania z aplikacji Senseven można uzyskać na stronie www.senseven.ai

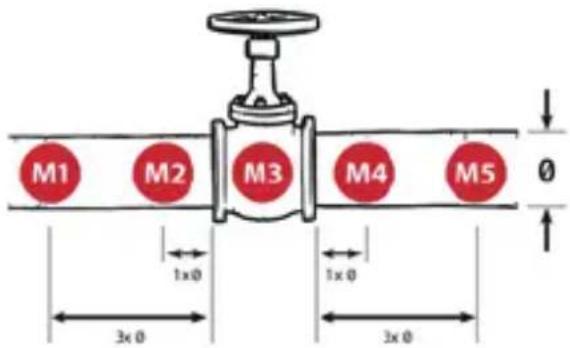

Po wybraniu typu zaworu w aplikacji Senseven aplikacja pokaże idealne punkty pomiarowe (M1, M2 itp. na rysunku zaworu), określając, gdzie należy umieścić czujnik w celu wykonania pomiaru. Zasadniczo idealna odległość między punktami pomiarowymi zależy od średnicy rury i jest mierzona od kołnierza zaworu:
» Docisnąć czujnik do każdego punktu pomiarowego.
» Aby rozpocząć pomiar, można nacisnąć przycisk „Measure” („Pomiar”) w aplikacji Senseven lub nacisnąć lewy przycisk boczny na smartfonie IS540.RG.
» Upewnić się, że nacisk jest możliwe równomierny w poszczególnych punktach pomiarowych podczas procesu pomiaru.
» Upewnić się, że czujnik nie ślizga się podczas pomiaru.
POWTÓRZENIE POMIARU
W przypadku każdego punktu pomiarowego oprogramowanie pomiarowe sprawdza, czy należy powtórzyć pomiar. Wymagane jest co najmniej jedno powtórzenie pomiaru w przypadku punktów pomiarowych na rurze (M1, M2, M4, M5). Konieczne są co najmniej dwa powtórzenia pomiaru w punkcie pomiarowym M3.
» Jeśli aplikacja Senseven tak stwierdzi, należy powtórzyć pomiar w punkcie pomiarowym. Jeśli system wykryje znacząco różne sygnały pomiarowe w punkcie pomiarowym (odchylenie 10 dB), pojawi się komunikat w aplikacji Senseven.
Po ostatnim pomiarze aplikacja Senseven automatycznie wyświetli wynik pomiaru (Leak/No Leak (nieszczelność / brak nieszczelności)).
W kolejnym kroku można dodać szczegóły pomiaru, zrobić zdjęcie i zapisać pomiar. Gdy tylko system uzyska połączenie z internetem, wszystkie pomiary zostaną automatycznie zsynchronizowane z zapleczem (https://cloud.senseven.ai).
USTERKI
Możliwe usterki można usunąć w następujący sposób:
| Usterka Przyczyna Rozwiązanie | ||
| Problemy z korzystaniem z aplikacji Senseven | Nacisnąć przycisk pomocy w aplikacji Senseven.Wiecej informacji i instrukcji można znaleźć na ekranie „Guide” („Przewodnik“). | |
| Znacznie różniące się sygnały pomia- rowe w jednym punkcie pomia- rowym | Sekwencja procesu nie jest płynna.Pompy włączają/wyłączają się,zawory otwierają/zamykają się | Powtórzyć pomiar co najmniej raz.Obserwować proces. Nie dokonywać ponownych pomiarów, dopóki proces nie będzie stabilny. |
| Nieprawidłowy wynik pomiaru | Zabrudzona folia sprzęgająca(w przypadku używania bez falowodu) | Usunąć folię sprzęgającą.Wyczyścić obszar pomiarowy czujnika miękką, nie-strzępiącą się ściereczką antystatyczną.Przykleić nową folię sprzęgającą do powierzchni pomiarowej czujnika. |
| Niewystarczająca ilość substancji sprzęgającej (w przypadku korzy- stania z falowodu i czujnika ul-tradźwiękowego IS-SU030F2.1) | Nałożyć substancję sprzęgającą między czujnikiem a falowodem lub na powierzchnię pomiarową czujnika ultradźwiękowego IS-SU030F2.1. | |
| Niewystarczający docisk | Powtórzyć pomiar, zwiększając siłę nacisku. | |
| Czujnik porusza/przesuwa się | Powtórzyć pomiar, upewniając się, że czujnik nie porus- za się podczas pomiaru. | |
| Niewłaściwy punkt pomiarowy | Powtórzyć pomiar, wykonując go w punktach pomia- rowych wyświetlanych w aplikacji Senseven. | |
| Kabel czujnika nie jest prawidłowo podłączony | Podłączyć kabel czujnika do złącza oznaczonego „SENSOR” i sprawdzić, czy jest prawidłowo osadzony. | |
| Szum zakłóca-jący | Krzywe, trójniki i prądy | Zlokalizować źródło szumu. Następnie wykonać pomiar w 5 punktach pomiarowych. Ustawić pierwszy lub ostatni punkt pomiarowy bliżej źródła szumu.Jeśli sygnał staje się silniejszy w kierunku źródła szumu, wskazuje to na źródło zakłóceń (krzywe, trójniki i prądy).Powtórzyć pomiar i obserwować trend w widoku tren-du (patrz Backoffice/Cloudhttps://cloud.senseven.ai).Jeśli sygnał słabnie z czasem, proces stabilizuje się.Nie dokonywać ponownych pomiarów, dopóki proces nie będzie stabilny. |
>MOŻLIWE PROBLEMY Z URZĄDZENIEM
Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”.
W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE GmbH na stronie www.isafe-mobile.com/en/support/service
Pomoc dotyczącą korzystania z aplikacji Senseven można uzyskać na stronie www.senseven.ai
KONSERWACJA/NAPRAWA
KONSERWACJA
| Działanie Narzędzia Częstotliwość | ||
| Czyszczenie czujników Miękka, niestrzępiąca się, antys-tatyczna ściereczka | W przypadku silnego zab-rudzenia przed nałożeniemśrodka sprzęgającego lub foliisprzęgającej.Podczas wymiany folii sprzę-gającej. | |
| Zastosować substancjęsprzęgającą (w przypadkukorzystania z falowodu i czujnika ultradźwięko-wego IS-SU030F2.1) | Środek sprzęgający IS-USC1.1 Podczas korzystania z falowodu:co 100 pomiarów lub co 2–3miesiące. | |
| Wymiana folii sprzęga-jącej (w przypadku użycia bez falowodu) | Folia sprzęgająca Jeśli folia sprzęgająca jest mocno zabrudzona. | |
| System Check (Kontrola systemu) | Połączenie „CCT” z elektronikąpomiarową, kabel drugiego czujnika, drugi czujnik, aplikacja Senseven. | Na żądanie aplikacji Sensevenlub w przypadku uszkodzeniaczujnika. |
| Zalecenie:Coroczne testy czujników i elektroniki pomiaro-wej (przeprowadzane wyłącznie w centrach serwisowych) | Centrum serwisowe Raz na rok | |
SYSTEM CHECK (KONTROLA SYSTEMU)
» Podłączyć kabel czujnika do złącza oznaczonego „SENSOR”.
» Podłączyć koniec kabla czujnika do testowanego czujnika.
» Podłączyć drugi kabel czujnika do złącza oznaczonego „CCT”.
» Podłączyć koniec kabla czujnika do drugiego czujnika.
» Wyczyścić powierzchnię pomiarową czujników miękką, niestrzępiącą się, antystatyczną ściereczką.
» Przykleić folię sprzęgającą do powierzchni pomiarowej jednego z podłączonych czujników.
» Docisnąć oba czujniki do powierzchni pomiarowych i uruchomić System Check (kontrolę systemu) (aplikacja Senseven).
» Postępować zgodnie z instrukcjami wyświetlanymi na ekranie.
Po sprawdzeniu systemu na wyświetlaczu mogą pojawić się następujące komunikaty:
| Komunikat(aplikacja Senseven) | Przyczyna Dalsze działania | |
| „X Hardware connection”(X Połączenie) | Wadliwe połączenie boczneUszkodzona elektronikapomiarowa | Wysłać kompletny zestawinspekcyjny Valve Sensedo serwisu naprawczegoi.safe MOBILE GmbH. |
| „X Coupling” (X Złącze) Jeden z dwóch kabli jestuszkodzonyOba kable uszkodzoneJeden z czujników jest uszkodzonyOba czujniki uszkodzoneBrak folii sprzęgającej | Pomarańczowy komunikat:Przykleić folię sprzęgającąi przeprowadzić System Check(kontrolę systemu).Jeśli komunikat o błędzie pojawi się ponownie, należy wysłaćkompletny zestaw inspekcyjnyValve Sense do serwisu naprawczego i.safe MOBILE GmbH.Czerwony komunikat:W każdym przypadku należy wysłać kompletny zestawinspekcyjny Valve Sensedo serwisu naprawczegoi.safe MOBILE GmbH. | |
Zielony komunikat: Brak błędu zestawu inspekcyjnego Valve Sense.
NAPRAWA
Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymaga- ne są części zamienne, skontaktować się z serwisem i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service
WYSYŁKA ZWROTNA
Skontaktować się z serwisem i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service
PARTNER DETALICZNY
Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact
> CZYSZCZENIE
UWAGA
Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:
» Do czyszczenia nie stosować środków chemicznych.
» Urządzenie należy czyścić miękką, zwilżoną ściereczką antystatyczną.
>PRZECHOWYWANIE
UWAGA
Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia.
» Przechowywać urządzenie w warunkach wilgotności od 10 % do 60 % w następujących temperaturach otoczenia:
Do miesiąca: Od -20 °C do +45 °C (od -4 °F do +113 °F)
Do trzech miesięcy: Od -10 °C do +35 °C (od +14 °F do +95 °F)
Powyżej trzech miesięcy: Od -10 °C do +25 °C (od +14 °F do +77 °F)
» Odłącz IS540.RG od elektroniki pomiarowej.
» W przypadku dłuższego przechowywania bez użycia, wyjmij baterię z IS540.RG.
RECYKLING
UWAGA
Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:

» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.
» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.
Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE GmbH dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service
ZNAKI HANDLOWE
i.safe MOBILE GmbH i i.safe MOBILE GmbH Logo są markami i.safe MOBILE GmbH.
Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.
