HASZNÁLATI ÚTMUTATÓ IS-VS1A.RG i.safe Mobile
Ez a használati kézikönyv az IS-VS1A.RG eszköz része (MVS1A01 modell). A használati kézikönyv fontos információkat tartalmaz a készülék biztonságos használatához.
» Az eszköz használata előtt figyelmesen olvassa el ezt a kezelési útmutatót, és fordítson különös figyelmet a „Biztonság” fejezetre és a figyelmeztető szimbólummal kiemelt információkra.
» Az eszköz használata előtt olvassa el a Biztonsági utasításokat is. Ezeket a www.isafe-mobile.com/en/support/downloads címen találja.
» Gondoskodjon arról, hogy hozzáférjen ehhez a használati kézikönyvhez, amikor szüksége van rá. Az aktuális használati kézikönyvet a www.isafe-mobile.com/en/support/downloads címen találja.
» Kövesse az eszközön és a csomagoláson feltüntetett összes utasítást.
» Tartsa be a helyi biztonsági előírásokat.
» Ne használja az eszközt robbanásveszélyes helyeken.
» Ne módosítsa szerkezetileg az eszközt.
» Ne tegye ki az eszközt magas hömérsékletnek.
» Ne tegye ki az eszközt erős UV sugárzásnak.
» Ne tegye ki az eszközt nagy elektromos töltésű folyamatoknak.
» Ne tegye ki az eszközt agresszív savaknak vagy bázisoknak.
RENDELTETÉSSZERÜ HASZNÁLAT
Az IS-VS1A.RG Valve Sense vizsgálati rendszer a szivárgó szelep akusztikus jeleit észleli és dolgozza fel. A zajkibocsátási érzékelők észlelik ezeket a jeleket, és a mérési elektronikán keresztül továbbítják azokat az IS540.RG okostelefonra feldolgozás céljából. Algoritmusok és mesterséges intelligencia használatával a Senseven alkalmazás automatikusan kiértékeli az érzékelő jeleit, és jelzi, hogy egy adott szelep szivárog-e. A szelepeket így csak akkor kell cserélni, ha ténylegesen meghibásodtak, a működőképes szelepek pedig tovább használ-hatóak. A vizsgálat a termelési folyamat során, üzem közben végezhető.
A eszközt csak a jelen kezelési kézikönyvben leírtak szerint használja. Bármely más felhasználás helytelennek minősül, és halálhoz, súlyos sérülésekhez és az eszköz károsodásához vezethet.
Az i.safe MOBILE GmbH nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkért. A jótállási nem megfelelő használat esetén érvényét veszti.
FELHASZNÁLÓ
A készüléket csak olyan képzett felhasználók használhatják, és akik elolvasták és megértették ezt a kezelési útmutatót.
JÓTÁLLÁS
A garanciális feltételeket a www.isafe-mobile.com/en/support/service oldalon találja. Az internetes funkciók használata során letöltött számítógépes vírusok által okozott károkért a felelősség Önt illeti. Az i.safe MOBILE GmbH-val szemben nincs visszkereseti jog.
EU-MEGFELELŐSÉGI NYILATKOZAT
Az EU-megfelelőségi nyilatkozatot a www.isafe-mobile.com/en/support/downloads oldalon találja.
A CSOMAG TARTALMA
Az eszköz csomagolása a következőket tartalmazza:
1 x IS540.RG Okostelefon
1 x IS-VS1A.RG Mérési elektronika
2 x IS-SC120BB1.1 Érzékelőkábel
1 x IS-SU150F1.1 Ultrahangos érzékelő
1 x IS-SU150F2.1 Ultrahangos érzékelő
1 x IS-WG22.1 Hullámvezető
1 x IS-WGLF1.1 Hullámvezető zár
1 x IS-USC1.1 Kontaktanyag
1 x Kontaktfólia
1 x Tok IS-VS1A.RG szerszámtáblával
1 x BPIS540.RGA Akkumulátor
1 x Kijelzővédő fólia IS540.x
1 x Torx csavarhúzó T8
1 x USB-C kábel
1 x Univerzális 5 V/2 A tápegység
1 x AU csatlakozó
1 x EU csatlakozó
1 x UK csatlakozó
1 x US csatlakozó
1 x Biztonsági utasítások IS540.RG
1 x Biztonsági utasítások IS-VS1A.RG

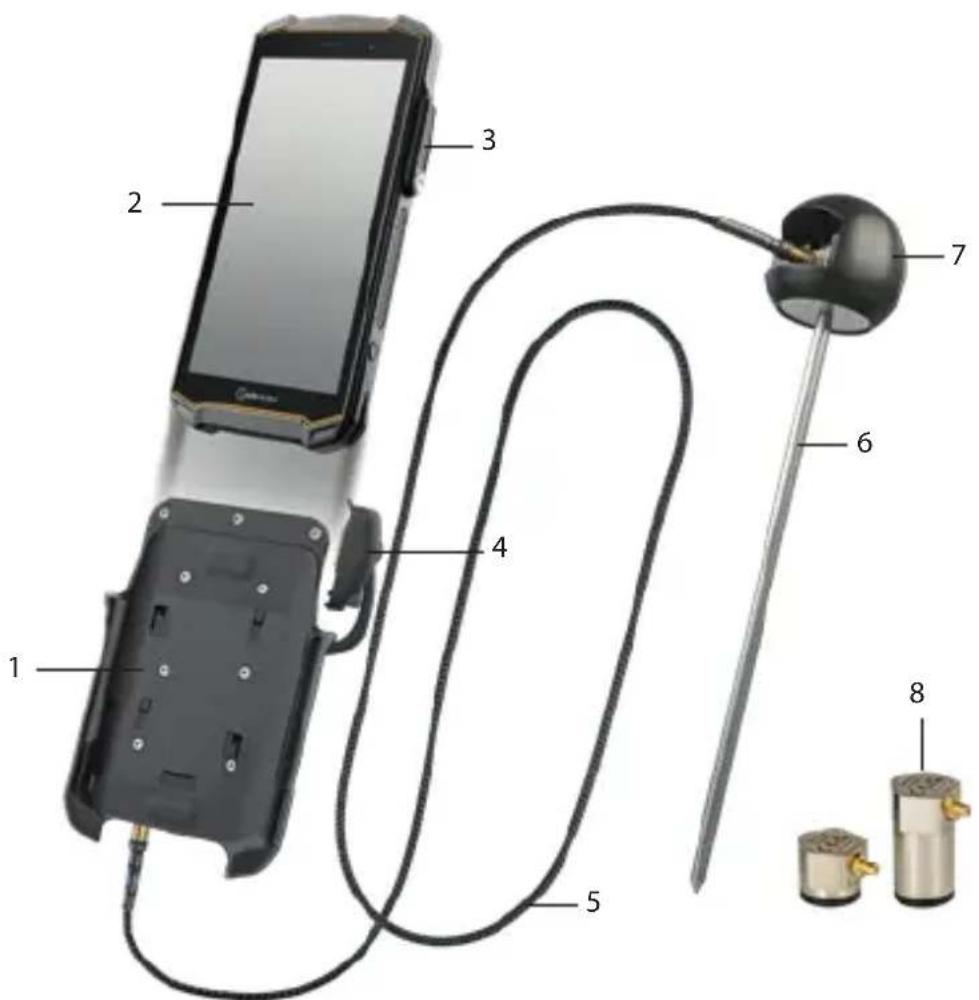

> A ESZKÖZ ÁTTEKINTÉSE/FUNKCIÓK
1) MÉRÉSI ELEKTRONIKA
2) OKOSTELEFON
3) 16 TÜS ISM INTERFÉSZ: Csatlakozó a 16 tüs ISM csatlakozó számára
4) 16 TÜS ISM CSATLAKOZÓ: Csatlakozó az ISM interfész számár az okostelefonon
5> ÉRZÉKELŐKÁBEL: Csatlakozás az érzékelő és a mérési elektronika között
6) HULLÁMVEZETŐ: Hullámvezető hideg (< -50 °C (< -58 °F)) és meleg (> 120 °C (> 248 °F)) felületekhez
7) HULLÁMVEZETŐ ZÁR: Érzékelőtartó a hullámvezető használatához
8> ÉRZÉKELÖK
ÉRZÉKELŐK
Az érzékelők több területen is használhatóak:
Érzékelő Specifikációk Alkalmazási terület
| IS-SU150F1.1 ultra-hangos érzékelő | Frekvenciatartomány: 100 - 450 kHzMagasság: 18,2 mm (0.72 in) | Használat hideg (< -50 °C (< -58 °F)) és meleg (> 120 °C (> 248 °F)) felületekhez alkalmas hullámvezetővel.Használat közvetlenül a szelepen hullám-vezető nélkül.A szivárgási mennyiséghez *1 lásd„Mérhető szivárgási mennyiség (példák)” táblázat. |
| IS-SU150F2.1 ultra-hangos érzékelő | Frekvenciatartomány: 100 - 450 kHzMagasság: 37,5 mm (1.48 in) | Használat közvetlenül a szelepen.A szivárgási mennyiséghez *1 lásd„Mérhető szivárgási mennyiség (példák)” táblázat. |
| IS-SU030F2.1 ultra-hangos érzékelő (opcióként elérhető) | Frekvenciatartomány: 25 - 80 kHzMagasság: 37,5 mm (1.48 in) | Használat közvetlenül a szelepen.Használat csendes környezetben.A szivárgási mennyiséghez *2 lásd„Mérhető szivárgási mennyiség (példák)” táblázat. |
MÉRHETŐ SZIVÁRGÁSI MENNYISÉG (PÉLDÁK)
| Anyag Min. nyomáskülönbség | Mérhető szivárgási mennyiség |
| Víz 2 - 3 bar (29 - 43,5 psi) | Szivárgási sebesség *1:0,1 l/min (3.8 fl oz/min)Szivárgási sebesség *2:0,01 l/min (0.34 fl oz/min)Zárószelep 25 mm (1 in),10 bar (145 psi) |
| Gáz 1 bar (14,5 psi) | Szivárgási sebesség *1:0,06l/min (2.03 fl oz/min)Golyósszelep 25 mm (1 in), 10 bar (145 psi) |
| Gőz 1 bar (14,5 psi) | Szivárgási sebesség *1: 0,22 kg/h (0.49 lb/h)Gömbcsap 50mm (2 in) |
| Levegő 1 bar (14,5 psi) | Szivárgási sebesség *1:0,12l/min (4.06 floz/min)Golyósszelep 25 mm (1 in), 4 bar (58 psi) |
TELEPÍTÉS
MÉRÉSI ELEKTRONIKA TELEPÍTÉSE
» Állítson be internetkapcsolatot a telepítéshez. A telepítést követően nincs szükség internetkapcsolatra.
» Az első használatkor helyezzen SIM-kártyát az okostelefonba, vagy aktiválja az eSIM-et (lásd IS540.RG okostelefon kezelési útmutató).
» Helyezze az akkumulátort az okostelefonba, és kézzel húzza meg az akkumulátort (lásd lásd IS540.RG okostelefon kezelési útmutató).
» Kapcsolia be az okostelefont.
» Kövesse a képernyőn megjelenő utasításokat. Itt talál segítséget a Senseven alkalmazás használatához: www.senseven.ai
» Csúsztassa az IS540.RG okostelefont (2) az elektronikus mérési eszköz (1) tartójába.
»Csatlakoztassa az elektronikus mérési eszköz csatlakozóját (4) stabilan az okostelefonon lévő 16 tűs ISM interfészhez (3) (lásd IS540.RG okostelefon kezelési útmutató).
HULLÁMVEZETŐ HIDEG (< -50 °C (< -58 °F)) VAGY MELEG (> 120 °C (> 248 °F)) FELÜLETEKHEZ
Ha hullámvezetővel végez méréseket, használja az IS-SU150F1.1 ultrahangos érzékelőt.
» Csavarozza le a hullámvezetőt (6), és csúsztassa az érzékelőt (8) a hullámvezető zárjába (7) úgy, hogy a címke a rugó felé nézzen.
» Vigye fel a kontaktanyagot az érzékelő mérőfelületére.
»Csavarozza vissza a hullámvezetőt a hullámvezető zárra.
ÉRZÉKELŐK
Hullámvezető nélkül végzett mérésekhez használja az IS-SU150F2.1 ultrahangos érzékelőt vagy az IS-SU030F2.1 ultrahangos érzékelőt (csendes környezetben, alacsony szivárgási mennyiséghez).
»Csatlakoztassa az érzékelőkábelt (5) a „SENSOR“ (érzékelő) jelölésű csatlakozóhoz.
» Csatlakoztassa az érzékelőkábel másik végét az érzékelőhöz (8).
» Puha, nem szöszölődő antisztatikus kendővel tisztítsa meg az érzékelő mérési felületét.
» Az IS-SU150F2.1 ultrahangos érzékelő használata esetén ragassza fel a kontaktfóliát az érzékelő mérési felületére.
» Az IS-SU030F2.1 ultrahangos érzékelő használata esetén vigyen fel kontaktanyagot az érzékelő mérési felületére.
MÉRÉS
KÉSZÍTSE ELŐ A MÉRÉST
» Győződjön meg róla, hogy a szelep zárva van-e.
» Ha lehetséges, távolítson el a szelepről minden szigetelést. Ha a szigetelés nem távolítható el, a mérési pontot a szigetelésen lévő nyíláson (10–12 mm (0,39–0,47") átmérő) keresztül érje el.
» Határozza meg a szelepazonosítót (lehetőség szerint a szelepen lévő címkéről).
» Határozza meg az áramló anyagot (lehetőség szerint a csővezetéken lévő adatok alapján).
» Ellenőrizze, hogy van-e nyomáskülönbség a szelepnél (adott esetben a nyomásmérőről vagy a folyamatvezérlő rendszerről leolvasva). A helyes méréshez lennie kell nyomáskülönbségnek „Az eszköz áttekintése/Funkciók” fejezet táblázatának megfelelően.
» Határozza meg az anyag áramlási irányát a szelepben (lehetőség szerint a csövön/szelepen lévő nyíllal).
VÉGEZZE EL A MÉRÉST
» Kapcsolja be az okostelefont, és nyissa meg a Senseven alkalmazást.
» Kövesse a képernyőn megjelenő utasításokat. Itt talál segítséget a Senseven alkalmazás használatához: www.senseven.ai
Amint kiválasztotta a szeleptípust a Senseven alkalmazásban, az alkalmazás megjeleníti az ideális mérési pontot (M1, M2 stb. a szelep ábráján), megmutatva, hová kell helyeznie az érzékelőt a méréshez. A mérési pontok közti ideális távolság általában a csőátmérőtől függ, a szelepkarimától mérve:


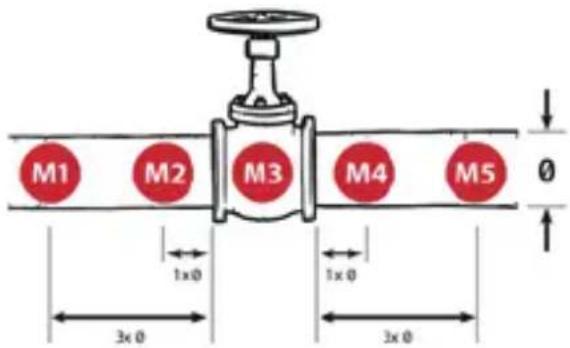

M1 M2 M3 M4 M5 1x0 1x0 3x0 3x0» Végezze el a mérést 5 mérési ponttal (javasolt).
» Nyomja az érzékelőt az egyes mérési pontokra.
» A mérés megkezdéséhez koppintson a „Measure“ (Mérés) gombra a Senseven alkalmazásban, vagy nyomja meg az IS540.RG okostelefon bal oldali gombját.
» Ügyeljen rá, hogy a felületi nyomás minél egyenletesebb legyen az egyes mérési pontokon a mérési folyamat során.
» Ügyeljen rá, hogy az érzékelő ne csússzon meg a mérés közben.
ISMÉTELJE MEG A MÉRÉST
A mérési szoftver ellenőrzi, hogy a mérést meg kell-e ismételni az egyes mérési pontoknál. Legalább egy megismételt mérés szükséges a csövön lévő mérési pontokon (M1, M2, M4, M5). Legalább két megismételt mérés szükséges az M3 mérési ponton.
» Ha a Senseven alkalmazás előírja, ismételje meg a mérést a mérési ponton.
Ha a rendszer jelentösen eltérő mérési jeleket észlel egy mérési pontnál (10 dB eltérés), üzenetet kap a Senseven alkalmazásban.
A legutolsó mérést követően a Senseven alkalmazás automatikusan megjeleníti a mérési eredményt (Leak/No Leak (van/nincs szivárgás)).
Egy további lépésben ezután hozzáadhatja a mérés részleteit, fényképet készíthet, és elmentheti a mérést. Amint a rendszer rendelkezik interneteléréssel, minden mérés automatikusan szinkronizálva lesz a backoffice rendszerrel (https://cloud.senseven.ai).
HIBÁK
A lehetséges hibák az alábbiak szerint orvosolhatóak:
Hiba Ok Elhárítás
| Problémaa Sensevenalkalmazás használata során | Nyomja meg a Súgó gombot a Senseven alkalmazásban.A „Guide” (Útmutató) oldalon további tájékoztatást és útmutatást kaphat | |
| Jelentősen eltérő mérésijel egy mérésipontban | Nem egyenletes folyamat, ki-/bekapcsoló szivattyúk, nyíló/záródó szelepek | Legalább egyszer ismételje meg a mérést.Figyelje a folyamatot. Ne végezzen újabb mérést, amíg a folyamat nem stabil. |
| Hibás mérésieredmény | Szennyezett kontaktfólia (ha hullámvezető nélkül használja) | Puha, nem szöszölődő antisztatikus kendővel tisztítsameg az érzékelő mérési felületét.Ragasszon új kontaktfóliát az érzékelő mérési felületére. |
| Kevés kontakt-anyag(IS-SU030F2.1 ultrahangos érzékelő használata hullám-vezetővel) | Vigyen fel kontaktanyagot az érzékelő és a hullám-vezető közé, vagy az IS-SU030F2.1 ultrahangos érzékelő mérési felületére. | |
| Alacsony mérésinyomás | Ismételje meg a mérést, növelve a kontaktnyomást. | |
| Elmozduló/megc-súszó érzékelő | Ismételje meg a mérést, ügyelve arra, hogy az érzékelő ne mozduljon meg a mérés során. | |
| Rossz mérési pont | Ismételje meg a mérést a Senseven alkalmazás által megjelenített mérési pontokon. | |
| Helytelenül csatlakoztatott érzékelőkábel | Csatlakoztassa az érzékelőkábelt a „SENSOR” (érzékelő) jelölésű csatlakozóval, és ellenőrizze, hogy megfelelően csatlakozik-e. | |
| Interferenciászaj | Ívek, T darabok ésörvények | Keresse meg a zaj forrását. Ezután végezze el a mérést 5mérési ponttal. Állítsa az első vagy utolsó mérési pontotközelebb a zajforráshoz.Ha a jel erősebb lesz a zajforrás irányában, az interferenciaforrást jelez (ívek, T darabok és örvények).Ismételje meg a mérést, és figyelje meg a tendenciáta tendencia nézetben (lásd backoffice/felhőhttps://cloud.senseven.ai). Ha a jel idővel gyengül, afolyamat stabilizálódik.Ne végezzen újabb mérést, amíg a folyamat nem stabil. |
>LEHETSÉGES ESZKÖZPROBLÉMÁK
Az eszközzel kapcsolatos lehetséges problémákról és azok elhárításáról a
www.isafe-mobile.com/en/support/service oldalon talál információkat a
„FAQ“ menüpont alatt. További kérdéseivel forduljon az i.safe MOBILE GmbH szervizhez a
www.isafe-mobile.com/en/support/service címen.
Itt talál segítséget a Senseven alkalmazás használatához: www.senseven.ai
KARBANTARTÁS/JAVÍTÁS
KARBANTARTÁS
| Tevékenység Eszközök Időköz | ||
| Érzékelők tisztítása Puha, nem szöszölődő, antisztatikus kendő | Erős szennyeződés esetén, mielőtt a kontaktanyagot vagy kontaktfóliát felhelyezné.A kontaktfólia cseréjekor. | |
| Vigyen fel kontaktyagot (IS-SU030F2.1 ultrahangos érzékelő használata hullámvezetővel) | IS-USC1.1 kontaktanyag Hullámvezető használatakor:100 mérésenként vagy 2–3 havonta. | |
| Kontaktfólia cseréje(hullámvezető nélkül használva) | Kontaktfólia Ha a kontaktfólia erősenszennyezett. | |
| System Check (Rendszerellenőrzés) | „CCT“ csatlakozás a mérésielektronikához, második érzékelőkábel, második érzékelő, Senseven alkalmazás. | Ha a Senseven alkalmazás kéri vagy ha az érzékelő sérült. |
| Javaslat:Érzékelők és mérésie elektronika ellenőrzése évente(csak szervizközpontban) | Szervizközpont Évente | |
SYSTEM CHECK (RENDSZERELLENÖRZÉS)
»Csatlakoztassa az érzékelőkábelt a „SENSOR“ (érzékelő) jelölésű csatlakozóhoz.
»Csatlakoztassa az érzékelőkábel végét az ellenőrizni kívánt érzékelőhöz.
»Csatlakoztassa a második érzékelőkábelt a „CCT” jelölésű csatlakozóhoz.
» Csatlakoztassa az érzékelőkábel végét a második érzékelőhöz.
» Puha, nem szöszölődő antisztatikus kendővel tisztítsa meg az érzékelők mérési felületét.
» Ragasszon kontaktfóliát az egyik csatlakozó érzékelő mérési felületére.
» Érintse össze az érzékelők mérési felületeit, majd indítsa el a System Check (rendszerellenőrzést) (Senseven alkalmazás).
» Kövesse a képernyön megjelenő utasításokat.
Rendszerellenőrzés után a következő üzenetek jelenhetnek meg a kijelzön:
| Üzenet(Senseven alkalmazás) | Ok További teendő | |
| „X Hardware connection"(X csatlakozó) | Hibás oldalsó csatlakozásHibás mérési elektronika | Küldje el a teljes Valve Sense vizsgálati készletet az i.safeMOBILE GmbH szervizébe. |
| „X Coupling" (X kontakt) A két kábel egyike hibásMindkét kábel hibásAz érzékelők egyike hibásMindkét érzékelő hibásNincs kontaktfólia | Narancssárga üzenet:Ragasszon fel kontaktfóliát, és végezzen System Check (rendszzerellenőrzést).Ha a hibaüzenet ismét megjelenik, küldje el a teljes Valve Sense vizsgálati készletet az i.safeMOBILE GmbH szervizébe.Piros üzenet:Minden esetben küldje el a teljes Valve Sense vizsgálati készletet az i.safe MOBILE GmbH szervizébe. | |
Zöld üzenet: Nincs Valve Sense vizsgálati készlet hiba.
JAVÍTÁS
Forduljon az i.safe MOBILE GmbH szervizhez a
www.isafe-mobile.com/en/support/service címen, ha az eszköz nem működik meg-
felelően, ha javítani kell, vagy ha cserealkatrészre van szükség.
A SZÁLLÍTMÁNY VISSZAKÜLDÉSE
Forduljon az i.safe MOBILE GmbH szervizhez a
www.isafe-mobile.com/en/support/service címen.
KISKERESKEDELMI PARTNER
Az Ön országáért felelős szakosodott kiskereskedelmi partnert a www.isafe-mobile.com/en/contact oldalon találja meg.
TISZTÍTÁS
MEGJEGYZÉS
A helytelen tisztítás károsíthatja az eszközt. Tisztítás közben vegye figyelembe a következőket:
» Ne használjon vegyszereket a tisztításhoz.
» Tisztítsa meg az eszközt puha, átnedvesített antisztatikus kendővel.
RRTÁROLÁS
MEGJEGYZÉS
A helytelen tárolás károsíthatja az eszközt.
» A készüléket 10 % és 60 % közötti páratartalom mellett, a következő környezeti hőmérsékleten tárolja:
Egy hónapig: -20 °C és +45 °C között (-4 °F és +113 °F között)
3 hónapig: -10 °C és +35 °C között (+14 °F és +95 °F között)
3 hónapon túl: -10 °C és +25 °C között (+14 °F és +77 °F között)
» Válassza le az IS540.RG készüléket a mérőelektronikáról.
» Hosszabb használat nélküli tárolás esetén vegye ki az akkumulátort az IS540.RG készülékből.
ÚJRAHASZNOSÍTÁS
MEGJEGYZÉS
Az elektronikai termékek, elemek és csomagolóanyagok nem megfelelő ártalmatlanítása veszélyezteti a környezetet. A termékek ártalmatlanításakor vegye figyelembe a következőket:
» NE dobja ki az akkumulátorokat a háztartási hulladékkal együtt.
» Az elektronikai termékeket, akkumulátorokat és csomagolóanyagokat mindig a megfelelő gyűjtőhelyeken dobja ki. Így támogatja a nem ellenőrzött hulladékgyűjtés megakadályozását és elősegíti a tárgyi erőforrások újbóli hasznosítását.
További információkat az országáért vagy régiójáért felelős regionális hulladékkezelő vállalatoktól, állami hatóságoktól vagy az i.safe MOBILE GmbH szervizközponttól szerezhet be a www.isafe-mobile.com/en/support/service címen.
