Caractéristiques Techniques	Caméra vidéo HD avec double objectif, résolution 1280 x 720 pixels, éclairage LED réglable, diamètre de sonde 5.5 mm.
Utilisation	Idéale pour l'inspection de conduits, de murs, de moteurs et d'autres espaces difficiles d'accès.
Maintenance et Réparation	Nettoyer la lentille après chaque utilisation, vérifier régulièrement l'état de la batterie et des câbles.
Sécurité	Éviter tout contact avec l'eau, ne pas utiliser dans des environnements explosifs ou inflammables.
Informations Générales	Compatible avec les systèmes d'exploitation Windows et Mac, garantie de 2 ans, poids léger pour une manipulation facile.

FOIRE AUX QUESTIONS - HD BoreScope-DuoCamera Laserliner

Qu'est-ce que le Laserliner HD BoreScope-DuoCamera?

Le Laserliner HD BoreScope-DuoCamera est une caméra vidéo conçue pour l'inspection de lieux difficiles d'accès, offrant une vue en direct grâce à sa double caméra.

Comment connecter la caméra à mon appareil?

Pour connecter la caméra, utilisez le câble USB fourni ou le Wi-Fi intégré pour établir une connexion avec votre smartphone ou votre ordinateur.

Pourquoi l'image est-elle floue?

Assurez-vous que l'objectif de la caméra est propre et que la mise au point est correctement ajustée. Vérifiez également que vous êtes à la bonne distance de l'objet inspecté.

Comment changer la résolution de la vidéo?

La résolution peut être modifiée dans les paramètres de l'application associée à la caméra. Accédez aux paramètres vidéo et sélectionnez la résolution souhaitée.

Que faire si la caméra ne s'allume pas?

Vérifiez que la batterie est suffisamment chargée et que l'appareil est correctement allumé. Si le problème persiste, essayez de réinitialiser l'appareil.

Puis-je enregistrer des vidéos avec le Laserliner HD BoreScope-DuoCamera?

Oui, vous pouvez enregistrer des vidéos directement sur l'appareil ou sur votre appareil connecté via l'application.

Comment transférer des fichiers vidéo vers mon ordinateur?

Connectez la caméra à votre ordinateur via le câble USB et copiez les fichiers vidéo depuis le dossier de stockage de l'appareil.

L'appareil est-il résistant à l'eau?

Le Laserliner HD BoreScope-DuoCamera est conçu pour résister à des environnements humides, mais il n'est pas entièrement étanche. Évitez de l'immerger dans l'eau.

Comment nettoyer l'objectif de la caméra?

Utilisez un chiffon en microfibre doux et propre pour essuyer délicatement l'objectif. Évitez les produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Laserliner dans la section des produits ou support.

MODE D'EMPLOI HD BoreScope-DuoCamera Laserliner

EU- og UK-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater og emballage hører ikke til i husholdningsaffaldet. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.Flere sikkerhedsanvisninger og supplerende tips på: https://packd.li/ll/AOJ/in14 Consignes de sécurité Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels) Orifice de sortie de la DEL – L’appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles. Utilisation conforme La HD BoreScope-DuoCamera est une unité de caméra destinée au raccordement à l‘unité de base VideoFlex HD. Associée à l‘unité de base, elle permet de transmettre des images vidéo en couleur à l‘écran d‘afchage ACL an de contrôler des endroits difciles d‘accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules. Lisez entièrement le mode d‘emploi, le carnet ci-joint «Remarques supplémentaires et concernant la garantie» et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Consignes de sécurité générales – Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécications. – Le produit et ses accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. – Il est possible que la tête de la caméra chauffe beaucoup pendant le fonctionnement ce qui peut entraîner des endommagements des objets sensibles inspectés. – Il est interdit de modier la construction de l‘instrument. – Ne pas soumettre l‘appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes. – Ne plus utiliser l’appareil lorsqu’une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou des lignes de raccordement ou lorsque la charge de la pile de l’unité de base est faible. – La tête de la caméra ne résiste pas aux acides ni au feu. – Il est indispensable de faire attention à ce que le HD BoreScope-DuoCamera n’entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l’appareil et provoquer de graves blessures chez l’utilisateur. – An de garantir la classe de protectionIP67, plonger la sonde de la caméra dans un liquide en veillant à laisser un espace de 10cm maximum entre la poignée et le liquide. – Il est interdit d’utiliser le HD BoreScope-DuoCamera pour des examens médicaux/effectués sur des personnes. – Prière de tenir compte des mesures de sécurité de l‘administration locale et/ou nationale relative à l‘utilisation correcte de l‘appareil. – L‘appareil ne convient pas à la mesure à proximité d‘une tension dangereuse. C‘est pourquoi, il faut toujours faire attention à l‘absence de tension des pièces conductrices en cas de mesures à proximité d‘installations électriques. Garantir l‘absence de tension et l‘impossibilité de toute remise sous tension en prenant les mesures nécessaires.1 2 3 4 5

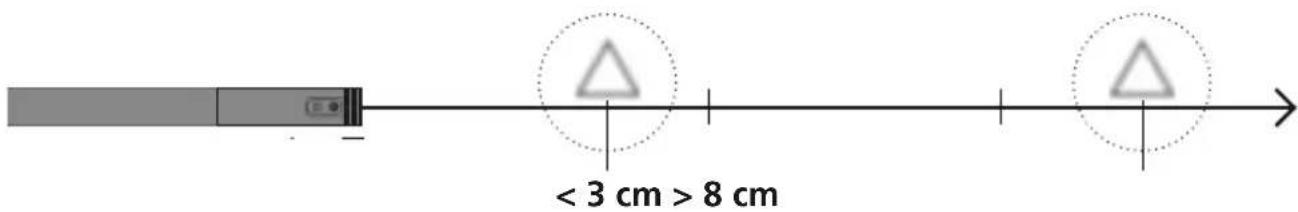

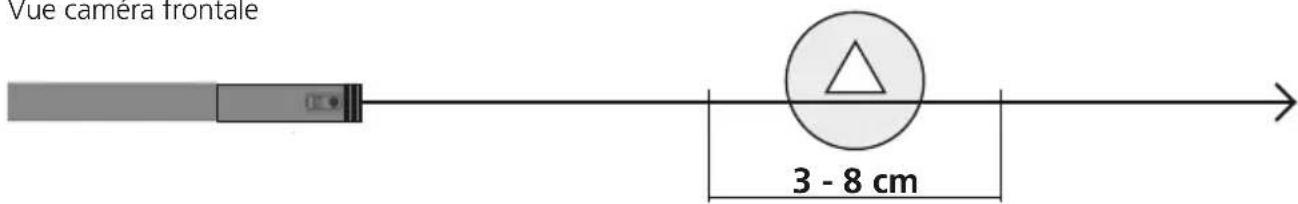

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en ou. Vue caméra frontale La caméra frontale de la HD BoreScope-DuoCamera fournit des images nettes à une distance comprise entre 3 et 8 cm devant la tête de la caméra. La caméra latérale a une profondeur de champ comprise entre 2 et 5cm devant la tête de la caméra.

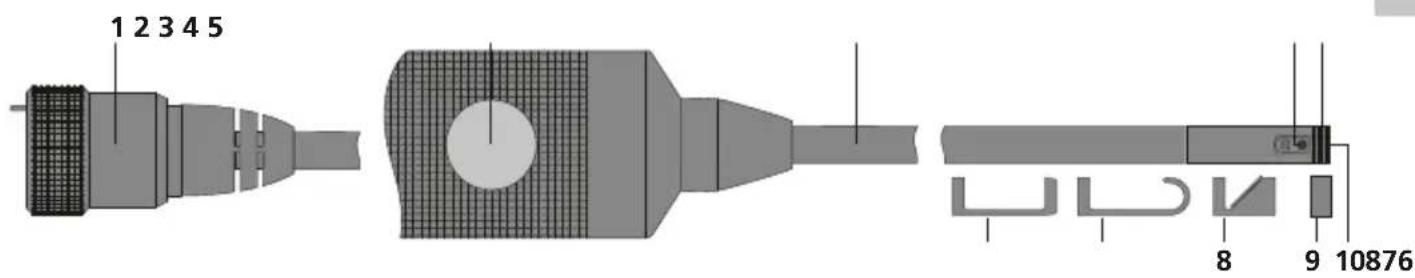

Zone de la profondeur du champ 1 Branchement à l’unité de base 2 Commutation caméra frontale et latérale 3 Sonde de la caméra 4 Caméra latérale 5 Raccordement d’un outil à aimant, miroir et crochet 6 Aimant

Crochet Miroir 9 Protection de letage 10 Caméra frontale Consignes de sécurité Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE. – Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations.

– L’émission accessible des DEL est inoffensive pour l‘œil humain et la peau de l’homme en cas d’utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.16

1 sec Remarques concernant la maintenance et l‘entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l‘appareil à un endroit sec et propre. Donnés techniques Sous réserve de modications techniques. 24W07 Diamètre de la tête de caméra 5 mm Type de protection de la sonde de la caméra IP 67 Nombre d’ampoules LED Frontale : 6 / Latérale : 1 Résolution de la caméra 1280 x 720 pixels Champ de vision (FOV) 80° Profondeur de champ (DOF) Frontale : 3 … 8 cm / Latérale : 2 … 5 cm Diamètre de la sonde 5 mm Longueur de la sonde 300 mm Caractéristiques Résistant à l‘huile et à l‘essence accessoires incl. : aimant, miroir et crochet Conditions de travail 0°C … 50°C, Humidité relative de l’air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer Conditions de stockage -10°C … 70°C, Humidité relative de l’air max. 80% RH, non condensante Poids 235 g Dimensions (L x H x P) 450 mm x 30 mm x 30 mm

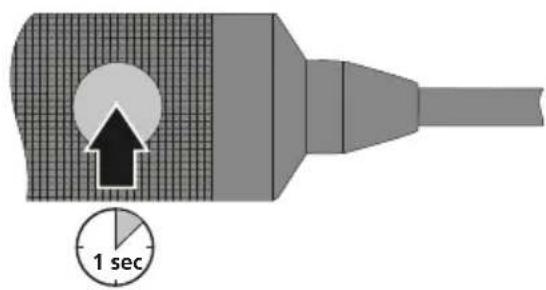

Commutation caméra frontale et latérale

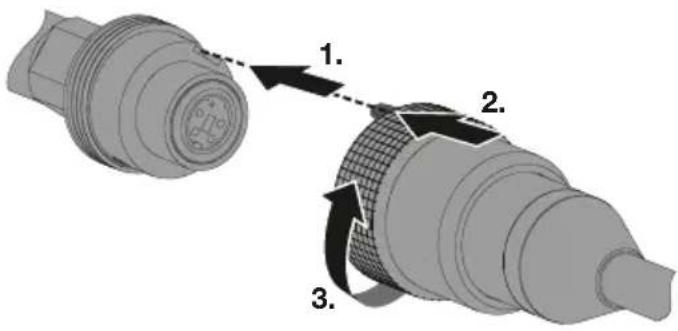

Raccord de l’unité de la caméra

Réglementations UE et GB et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne et au Royaume-Uni. Ce produit, y compris les accessoires et l’emballage, est un appareil électrique qui doit faire l’objet d’un recyclage respectueux de l’environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages an de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques et l’emballage avec les ordures ménagères. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte. Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/AOJ/inHD BoreScope-DuoCamera

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIEOU
