Type de produit	Caméra vidéo d'inspection
Marque	Laserliner
Modèle	HD MicroCamera
Catégorie	Caméra vidéo
Écran	5" écran couleur TFT, résolution 1280 x 720 pixels
Résolution image/vidéo	1280 x 720 pixels
Formats d'enregistrement	JPEG (image), MPEG-4 (vidéo)
Mémoire	Carte micro SD jusqu'à 32 Go
Indice de protection	IP54
Connexions	USB Type-C (données, charge, webcam)
Alimentation	Accu Li-ion 3,7 V / 2,6 Ah ; bloc secteur 9 V / 2 A
Autonomie	Environ 5 heures
Temps de charge	Environ 3 heures
Dimensions (L x H x P)	310 x 210 x 140 mm (fixation incluse)
Poids	956 g (accu inclus)
Langues du menu	DE, EN, ES, FR, IT, JA, NL, PT
Fonctions principales	Enregistrement photo/vidéo, zoom numérique 1-2x, rotation 180°, réflexion, éclairage DEL, arrêt automatique, horloge temps réel
Fonction webcam	Oui, via USB-C
Conditions d'utilisation	0 °C à 50 °C, humidité max 80 % HR, altitude max 2000 m
Entretien	Nettoyer avec un chiffon légèrement humide, éviter produits chimiques et solvants
Sécurité	Ne pas utiliser à proximité de tensions dangereuses, éviter contact avec liquides, produits chimiques, pièces en mouvement
Pièces détachées	Accu remplaçable ; contacter le distributeur ou le SAV Umarex-Laserliner

FOIRE AUX QUESTIONS - HD MicroCamera Laserliner

Comment allumer et éteindre la caméra ?

Pour allumer l'appareil, appuyez sur la touche ON/OFF située sur le boîtier. Pour éteindre, maintenez la même touche enfoncée ou utilisez la fonction d'arrêt automatique configurable dans le menu.

Comment insérer une carte micro SD ?

Ouvrez le couvercle en caoutchouc situé sur le côté, puis insérez la carte micro SD dans le slot prévu à cet effet. Assurez-vous que l'appareil est éteint avant d'insérer ou de retirer la carte. Aucun enregistrement n'est possible sans carte SD.

Comment charger la batterie ?

La batterie peut être chargée de deux façons : soit en branchant le bloc secteur 9 V fourni sur la prise de charge de l'appareil, soit via le port USB-C directement sur le pack d'accu. Pendant la charge, le voyant est rouge ; il devient vert lorsque la charge est terminée.

Comment prendre une photo ?

Orientez la tête de la caméra vers l'objet désiré. Activez l'éclairage DEL si nécessaire avec la touche g. Utilisez le zoom avec les touches f si besoin. Appuyez brièvement sur la touche OK (h) pour prendre la photo. Le fichier est enregistré au format JPEG sur la carte SD.

Comment enregistrer une vidéo ?

Basculez en mode vidéo en appuyant sur la touche i (commutation image/vidéo). Appuyez sur la touche OK (h) pour démarrer l'enregistrement ; un indicateur REC apparaît à l'écran. Appuyez à nouveau sur OK pour arrêter l'enregistrement. Les vidéos sont sauvegardées au format MPEG-4.

Comment utiliser le zoom numérique ?

En mode enregistrement, utilisez les touches f (Zoom + et -) pour agrandir l'image. Le zoom numérique permet un grossissement de 1x à 2x. Appuyez sur + pour zoomer et sur - pour dézoomer.

Comment régler la date et l'heure ?

Accédez au Mode de réglage en appuyant sur la touche e. Sélectionnez « Date/Heure » avec les touches fléchées, puis validez avec OK. Utilisez les touches fléchées pour ajuster les valeurs et confirmez chaque champ. Vous pouvez également activer ou désactiver l'affichage du chronotimbre sur les photos.

Comment supprimer des fichiers ?

Depuis le mode enregistrement, appuyez sur la touche d pour ouvrir la galerie média. Naviguez avec les touches fléchées pour sélectionner un fichier. Appuyez sur la touche b (Effacer) pour supprimer le fichier. Confirmez l'action. La suppression est définitive. Vous pouvez aussi formater la carte SD via le menu Réglages Système (touche e) pour tout effacer.

Peut-on utiliser la caméra comme webcam ?

Oui, la caméra HD MicroCamera peut être utilisée comme webcam sur un ordinateur. Branchez l'appareil via le câble USB Type-C à l'ordinateur. L'image en direct sera reconnue comme une webcam standard, sans nécessiter d'enregistrement.

Que faire si l'écran reste noir ou ne s'allume pas ?

Vérifiez d'abord que la batterie est suffisamment chargée (branchez le chargeur et attendez quelques minutes). Si l'écran reste noir, essayez de réinitialiser l'appareil en retirant et réinsérant la batterie. Si le problème persiste, contactez le service après-vente d'Umarex-Laserliner pour une réparation ou un remplacement.

MODE D'EMPLOI HD MicroCamera Laserliner

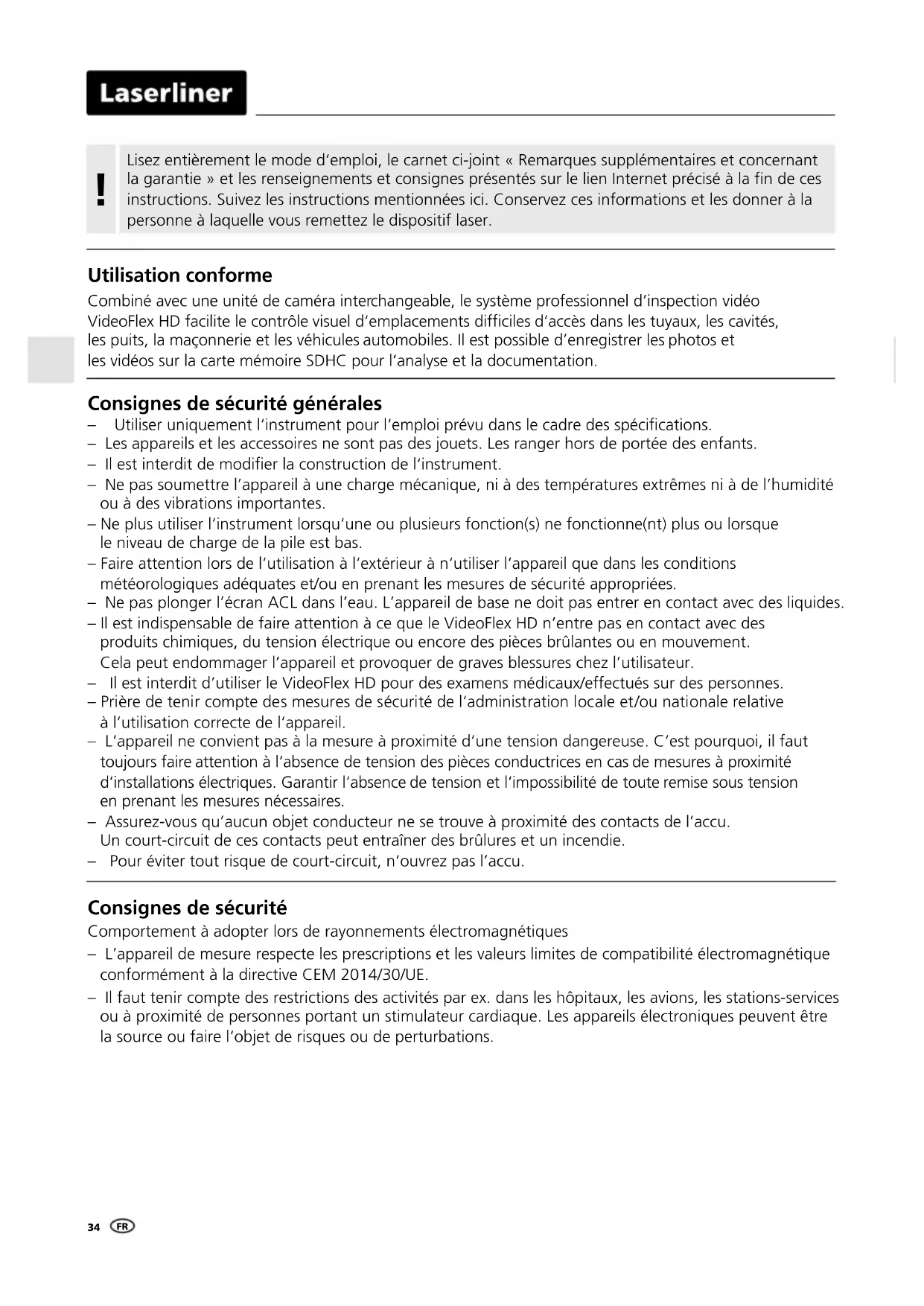

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

Combiné avec une unité de caméra interchangeable, le système professionnel d'inspection vidéo VideoFlex HD facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles. Il est possible d'enregistrer les photos et les vidéos sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides.
• Il est indispensable de faire attention à ce que le VideoFlex HD n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Il est interdit d'utiliser le VideoFlex HD pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.
• Assurez-vous qu'aucun objet conducteur ne se trouve à proximité des contacts de l'accu. Un court-circuit de ces contacts peut entraîner des brûlures et un incendie.
• Pour éviter tout risque de court-circuit, n'ouvrez pas l'accu.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

1 2 3

1 Affichage à cristaux liquides
2 ON/OFF
3 Touches directes

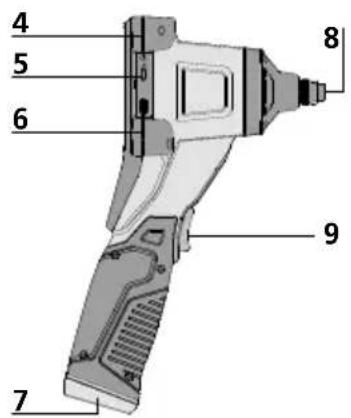

4 Prise de charge
5 Interface USB de type C
6 Slot carte Micro-SD
7 Compartiment à accu
8 Raccord de l'unité de caméra
9 Touche frontale

4 5 6 7 8 9

a Annuler
b Effacer les enregistrements
c Rotation 180° / Réflexion
d Galerie média
e Mode de réglage
f Zoom + / -
g Éclairage DEL + / -

3 ESC a b c d e f g OK g i f h

h Déclencheur / Enregistrement / Validation
i Commutation image / vidéo

Mise en service

1 Raccord du tuyau flexible

3 Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémorisation.

L'appareil doit être éteint avant de retirer la carte micro SD.

4 Utilisation du bloc d'alimentation / accu Li-ion

• L'accu peut être chargé dans l'appareil au moyen du bloc d'alimentation 9 V, ou en externe via le port USB-C intégré à l'accu et un bloc d'alimentation USB-C standard.
• N'utiliser le chargeur / l'appareil secteur que dans des pièces fermées, ne les exposer ni à l'humidité ni à la pluie car il y a sinon un risque de décharge électrique.
• Avant utilisation de l'appareil, il convient de recharger complètement l'appareil.
• Brancher le bloc d'alimentation secteur/chargeur au secteur et au connecteur femelle du pack d'accus de l'appareil. Veuillez utiliser uniquement le bloc d'alimentation électrique/chargeur joint à l'appareil. Le droit à la garantie expire en cas d'utilisation d'un bloc d'alimentation électrique/ chargeur non adapté.
• Pendant la recharge de l'appareil, la DEL s'allume en rouge. Le processus de charge est terminé lorsque la DEL s'allume en vert.
• Pendant la recharge de l'accu, la DEL s'allume en rouge. La recharge est terminée dès que la DEL s'éteint.

USB-C ON-BATTERY PACK

L'instrument est équipé d'un accu remplaçable. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

5.0 Mode d'enregistrement

a Enregistrement photo/vidéo
b Date / heure actuelle
c Zoom
d Éclairage DEL
e Rotation 180° / Réflexion
f Introduire la carte SD
g État de charge des piles
h REC : Enregistrement en cours

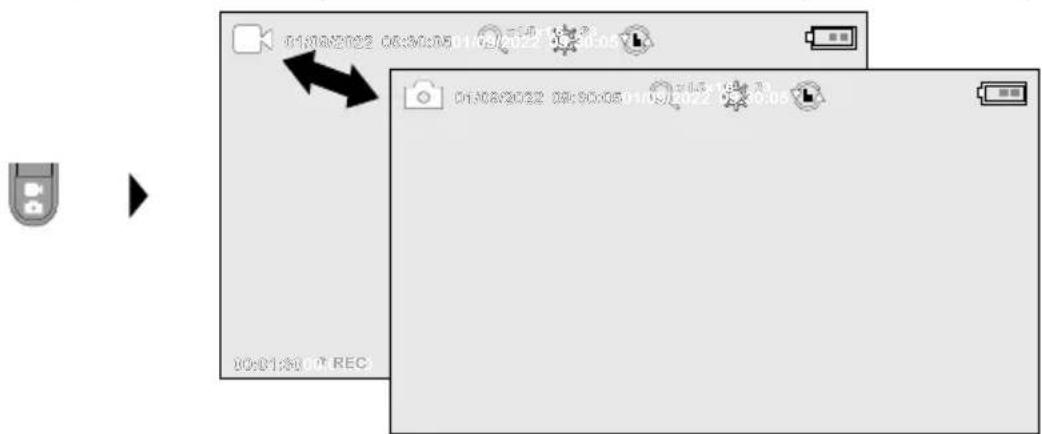

5.1 Mode d'enregistrement: Commutation enregistrement image/vidéo

01:08:00:22 06:30:05 01/09/2022 06:30:05 01:08:00:22 06:30:05 01/09/2022 06:30:05 00:01:30:4 REC

5.2 Mode d'enregistrement: Enregistrement d'images/vidéo

01/04/2022 00:50:05 11:07:31 01:31:05

Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la position souhaitée. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tourner l'image de 180° sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement vidéo et le mémoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

5.3 Mode d'enregistrement: Éclairage DEL

01/06/2022 09:30:05 11:00/2022 09:30:05 +

5.4 Mode d'enregistrement: Zoom

01/02/2022 09:30:05 11:00:3022 07:30:05 +

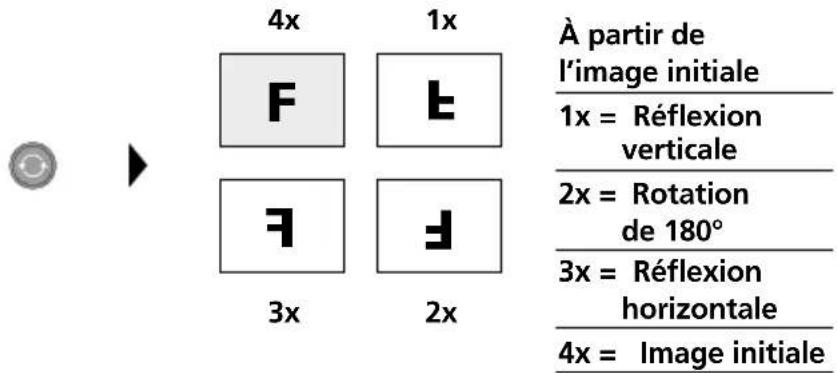

5.5 Mode d'enregistrement: Rotation de l'image / Réflexion

4x 1x F E 3x 2x À partir de l'image initiale 1x = Réflexion verticale 2x = Rotation de 180° 3x = Réflexion horizontale 4x = Image initiale

Laserliner

6.0 Mode de reproduction: Reproduction d'images / d'enregistrement vidéo

Galerie Images 001/021 01/09/2022 09:30:05

Appuyer sur la touche « d » pour sélectionner la galerie média. En validant avec « OK », la photo ou la vidéo sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « a », le mode lecture est terminé.

6.1 Mode de reproduction: Effacer l'enregistrement

Galerie Images 001/021 Avertissement Supprimer le fichier? Oui Non 01/09/2022 09:30:05

Les clichés peuvent être supprimés en mode plein écran ou dans la galerie photo. Le processus de suppression ne peut pas être annulé. Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 7.4 Réglages Système ».

6.2 Mode de reproduction: Lecture

Il suffit d'appuyer sur la touche « a » pour arrêter la lecture.

7.0 Mode de réglage

Menu a — Ecran / Touche b — Date/Heure c — Language d — Régages Système e — Information Système

a Réglage de la luminosité de l'écran / configuration de la touche frontale
b Réglage date/heure
c Changer la langue (EN, DE, JP, FR, IT, PT, ES, NL)
d Réglage du système
e Version du micrologiciel/matériel

!

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

7.1 Mode de réglage: Ecran / Touche

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Bouton avant Luminosité écran

Pour la touche frontale, les fonctions suivantes peuvent être paramétrées : Photo/vidéo, rotation d'image, luminosité et zoom. Le préréglage correspond à Photo/vidéo. La luminosité de l'écran peut être réglée sur trois niveaux.

7.2 Mode de réglage: Date/Heure

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Affichage Date Réglage

Cette fonction permet de définir si un chronotimbre doit s'afficher dans les clichés.

Il est possible de régler l'heure et la date en utilisant les touches fléchées.

7.3 Mode de réglage: Changer la langue (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

Il est possible de régler la langue nécessaire dans ce menu.

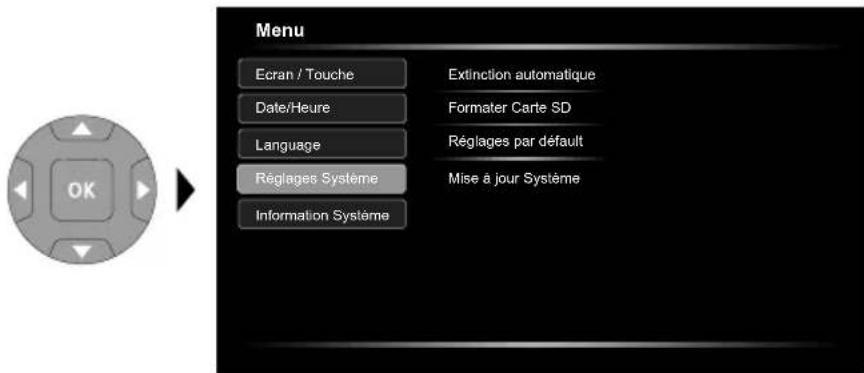

7.4 Mode de réglage: Réglages Système

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Extinction automatique Formater Carte SD Réglages par défaut Mise à jour Système

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas être annulée. Il n'y a aucune autre demande de confirmation du processus.

7.5 Mode de réglage: Information Système

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Software: V1.00 Hardware: V1.00

Les informations produit apparaissent dans ce menu.

Transmission des données par USB

Les données mémorisées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Fonction webcam

Sur un ordinateur, la caméra peut être utilisée comme Webcam via l'interface USB-C.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Donnés techniques Ous réserve de modifications techniques. 22W42
Type de l'écran 5" Écran couleur	TFT
Résolution de l'écran d'affichage	1280 x 720 pixels
Résolution de l'image / la vidéo	1280 x 720 pixels
Format de l'image/de la vidéo JPEG, MPEG-4
Mémoire Carte mémoire micro SD	jusqu'à 32 Go
Type de protection IP 54
Connexions USB du type C
Langue du menu DE, EN, ES, FR, IT, JA, NL, PT
Fonctions	Arrêt automatique, Rotation de l'image de 180°, Réflexion de l'image, Photo, Zoom numérique 1-2x, Horloge temps réel, Mémoire de masse USB, Enregistrement vidéo
Fonctionnement sur secteur oui
Alimentation électrique	Pack d'accus Li-ions 3,7V / 2,6AhBloc d'alimentation électrique 9V/CC / 2A
Durée de fonctionnement env. 5 h
Temps de charge env. 3 h
Conditions de travail	0°C ... 50°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l'air max. 80% RH, non condensante
Dimensions (L x H x P) 310 mm x 210 mm x 140 mm x (fixation incluse)
Poids 956 g (pack d'accu inclus)

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses.

Autres remarques complémentaires et consignes de sécurité sur

http://laserliner.com

!

FR Cet appareil, ses accessoires, cordons et batteries se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHETERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

CE UK CA
