Produkttype	Inspektionsvideokamera
Mærke	Laserliner
Model	HD MicroCamera
Kategori	Videokamera
Skærm	5" TFT farveskærm, opløsning 1280 x 720 pixels
Billed-/videoopløsning	1280 x 720 pixels
Optageformater	JPEG (billede), MPEG-4 (video)
Hukommelse	Micro SD-kort op til 32 GB
Beskyttelsesklasse	IP54
Tilslutninger	USB Type-C (data, opladning, webcam)
Strømforsyning	Li-ion-akku 3,7 V / 2,6 Ah ; strømforsyning 9 V / 2 A
Batteritid	Ca. 5 timer
Opladningstid	Ca. 3 timer
Dimensioner (L x H x D)	310 x 210 x 140 mm (inkl. fastgørelse)
Vægt	956 g (inkl. akku)
Menusprog	DE, EN, ES, FR, IT, JA, NL, PT
Hovedfunktioner	Foto-/videooptagelse, digital zoom 1-2x, 180° rotation, spejling, LED-belysning, auto-sluk, realtidsur
Webcamfunktion	Ja, via USB-C
Brugsbetingelser	0 °C til 50 °C, max fugtighed 80 % RH, max højde 2000 m
Vedligeholdelse	Rengør med en let fugtig klud, undgå kemikalier og opløsningsmidler
Sikkerhed	Brug ikke i nærheden af farlige spændinger, undgå kontakt med væsker, kemikalier, bevægelige dele
Reservedele	Udskiftelig akku; kontakt forhandleren eller Umarex-Laserliner kundeservice

Ofte stillede spørgsmål - HD MicroCamera Laserliner

Hvordan tænder og slukker jeg kameraet?

For at tænde enheden, tryk på ON/OFF-knappen på kabinettet. For at slukke, hold den samme knap nede eller brug den justerbare auto-sluk-funktion i menuen.

Hvordan indsætter jeg et micro SD-kort?

Åbn gummilåget på siden, og indsæt micro SD-kortet i den dertil beregnede plads. Sørg for, at enheden er slukket, før du indsætter eller fjerner kortet. Ingen optagelse er mulig uden SD-kort.

Hvordan oplader jeg batteriet?

Batteriet kan oplades på to måder: enten ved at tilslutte den medfølgende 9 V-strømforsyning til enhedens opladningsstik, eller via USB-C-porten direkte på akku-pakken. Under opladning er indikatoren rød; den bliver grøn, når opladningen er færdig.

Hvordan tager jeg et billede?

Ret kameraets hoved mod det ønskede objekt. Aktiver LED-belysning om nødvendigt med g-knappen. Brug zoom med f-knapperne efter behov. Tryk kort på OK-knappen (h) for at tage billedet. Filen gemmes som JPEG på SD-kortet.

Hvordan optager jeg en video?

Skift til videotilstand ved at trykke på i-knappen (billede/video-skift). Tryk på OK-knappen (h) for at starte optagelsen; en REC-indikator vises på skærmen. Tryk igen på OK for at stoppe optagelsen. Videoer gemmes som MPEG-4.

Hvordan bruger jeg digital zoom?

I optagetilstand, brug f-knapperne (Zoom + og -) til at forstørre billedet. Digital zoom giver en forstørrelse på 1x til 2x. Tryk på + for at zoome ind og på - for at zoome ud.

Hvordan indstiller jeg dato og klokkeslæt?

Gå til Indstillingstilstand ved at trykke på e-knappen. Vælg 'Dato/klokkeslæt' med piletasterne, og bekræft med OK. Brug piletasterne til at justere værdierne, og bekræft hvert felt. Du kan også aktivere eller deaktivere visning af tidsstempel på billeder.

Hvordan sletter jeg filer?

Fra optagetilstand, tryk på d-knappen for at åbne mediegalleriet. Naviger med piletasterne for at vælge en fil. Tryk på b-knappen (Slet) for at slette filen. Bekræft handlingen. Sletningen er endelig. Du kan også formatere SD-kortet via menuen Systemindstillinger (knap e) for at slette alt.

Kan kameraet bruges som webcam?

Ja, HD MicroCamera-kameraet kan bruges som webcam på en computer. Tilslut enheden via USB Type-C-kablet til computeren. Live-billedet genkendes som et standard webcam uden behov for optagelse.

Hvad gør jeg, hvis skærmen forbliver sort eller ikke tænder?

Kontroller først, at batteriet er tilstrækkeligt opladet (tilslut opladeren og vent et par minutter). Hvis skærmen forbliver sort, prøv at nulstille enheden ved at fjerne og genindsætte batteriet. Hvis problemet fortsætter, kontakt Umarex-Laserliner kundeservice for reparation eller udskiftning.

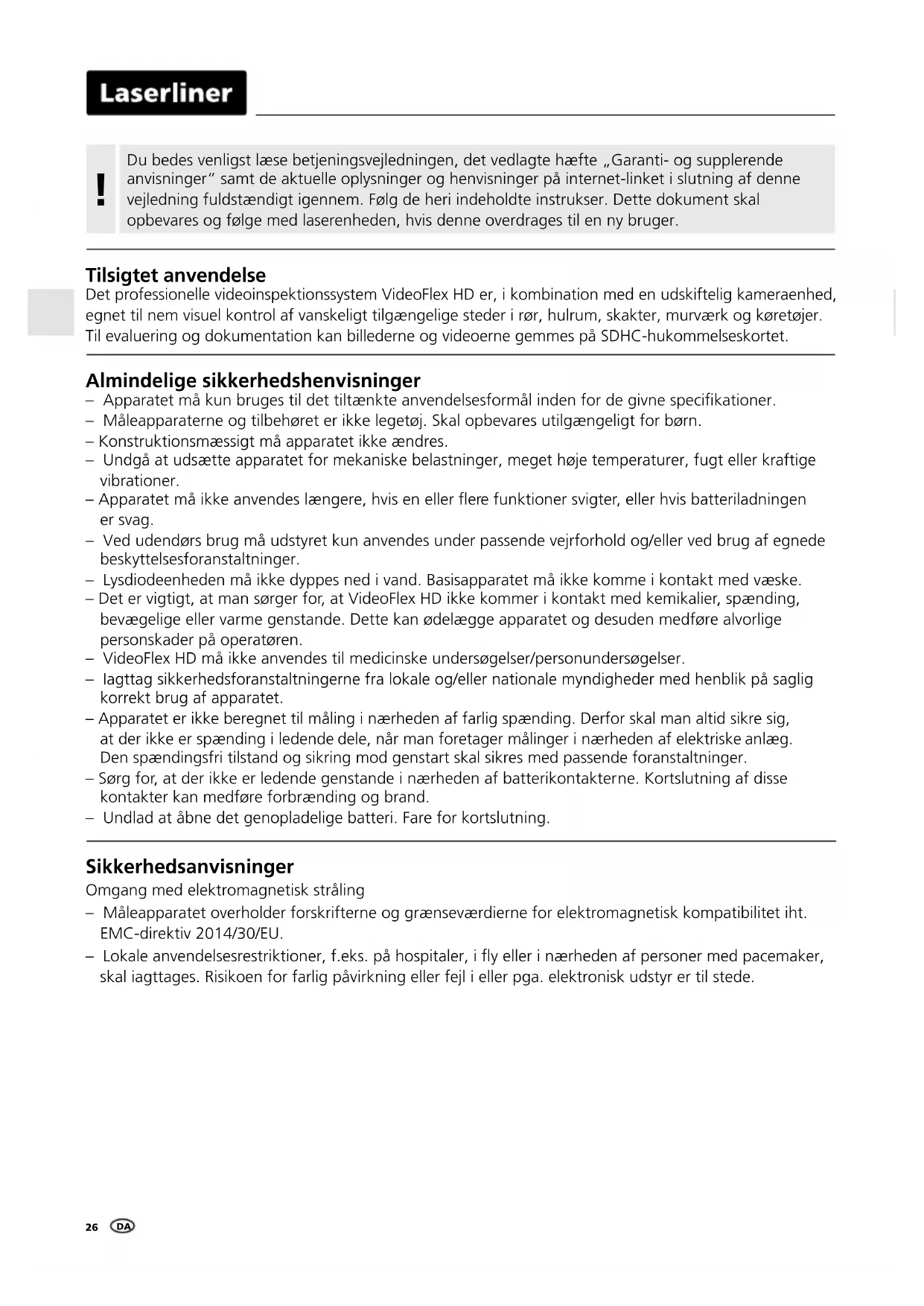

BRUGSANVISNING HD MicroCamera Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger” samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Det professionelle videoinspektionssystem VideoFlex HD er, i kombination med en udskiftelig kameraenhed, egnet til nem visuel kontrol af vanskeligt tilgængelige steder i rør, hulrum, skakter, murværk og køretøjer. Til evaluering og dokumentation kan billederne og videoerne gemmes på SDHC-hukommelseskortet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Ved udendørs brug må udstyret kun anvendes under passende vejrforhold og/eller ved brug af egnede beskyttelsesforanstaltninger.
• Lysdiodeenheden må ikke dyppes ned i vand. Basisapparatet må ikke komme i kontakt med væske.
• Det er vigtigt, at man sørger for, at VideoFlex HD ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• VideoFlex HD må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.
• Sørg for, at der ikke er ledende genstande i nærheden af batterikontakterne. Kortslutning af disse kontakter kan medføre forbrænding og brand.
• Undlad at åbne det genopladelige batteri. Fare for kortslutning.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 2 3

1 LC-display
2 ON/OFF
3 Direkt-knapper

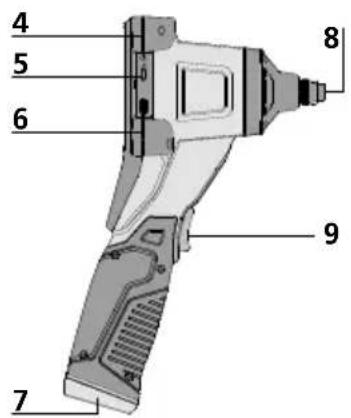

4 Ladebøsning
5 Grænseflade USB type C
6 Port til SD-kort
7 Batterirum
8 Tilslutning kameraenhed
9 Frontknap

4 5 6 7 8 9

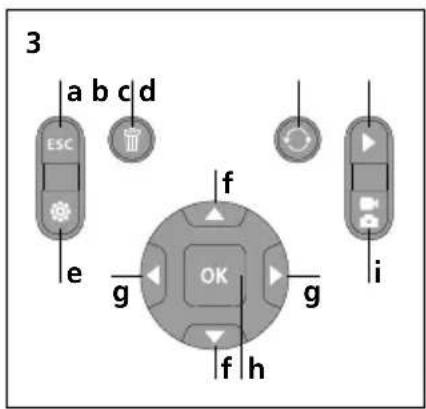

a Afbryd
b Slet optagelser
c Rotation 180° / Spejling
d Mediegalleri
e Indstillingsmodus
f + / - Zoom
g Diodelampe + / -

3 ESC a b c d e f g OK g i f h

h Udløser / Optagelse / Bekræft

i Omstilling billede / video

Idriftsættelse

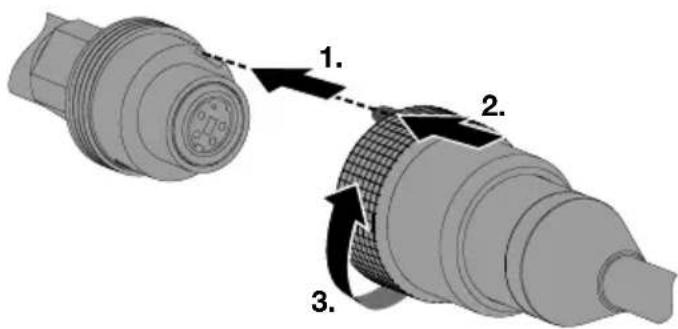

1 Tilslutning flexslange

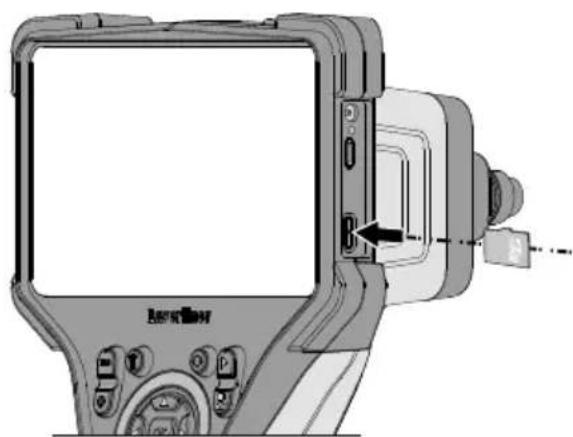

3 Indsæt mikro-SD-kort

Man indsætter et mikro-SD-kort ved først at åbne gummiafdækningen og dernæst indsætte hukommelseskortet som vist i figuren. Uden hukommelsesmedium kan optagelser ikke gemmes.

! Inden mikro-SD-kortet tages ud, skal apparatet slukkes.

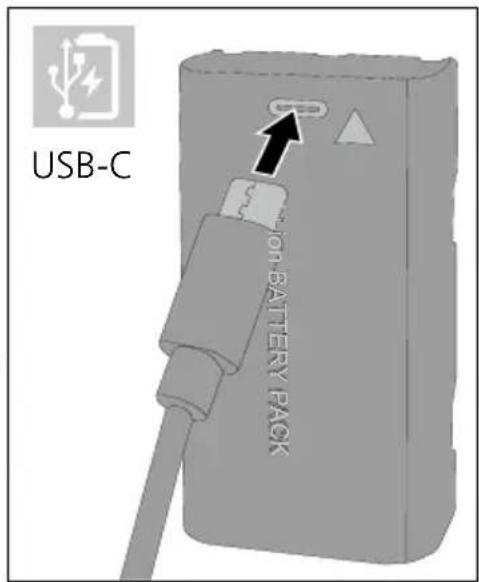

4 Händtering af strømforsyning / genopladeligt lithium-ion-batteri

• Batteriet kan oplades i enheden ved hjælp af den medfølgende 9V-strømforsyning eller eksternt via det USB-C-stik, der er integreret i batteriet, med en standard USB-C-strømforsyning.
• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet. Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Mens enheden oplades, lyser LED'en rødt. Ladeprocessen er afsluttet, när LED'en lyser grønt.
• Mens batteriet oplades, lyser LED'en rødt. Ladeprocessen er afsluttet, när LED'en et slukket.

USB-C ON-BATTERY PACK

! Apparatet har et udskifteligt batteri. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

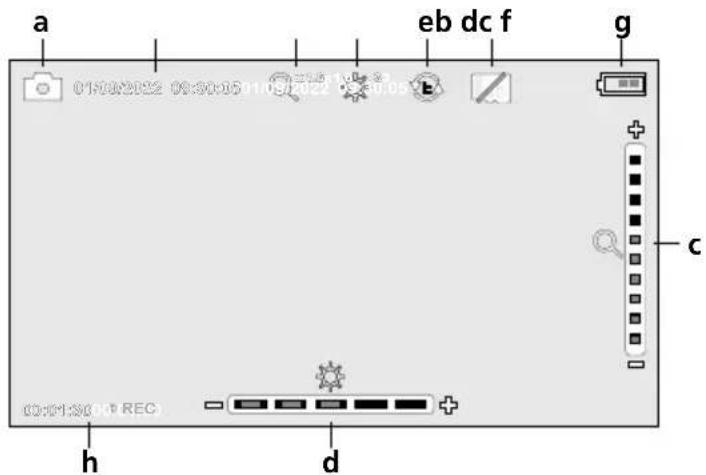

5.0 Optagelsesmodus

a Optagelse billede / video
b Aktuel dato / klokkeslæt
c Zoom
d Diodelampe
e Rotation 180° / Spejling
f Indsæt SD-kort
g Batteristatus
h REC: Optagelse i gang

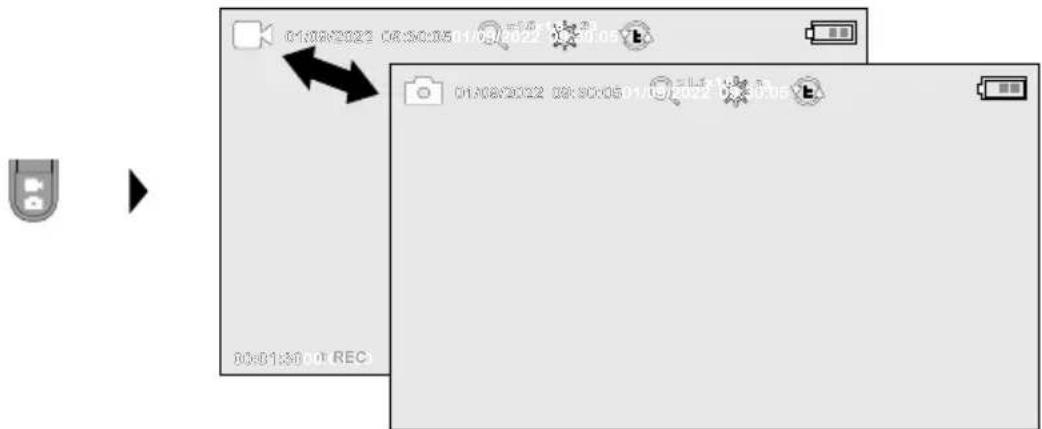

5.1 Optagelsesmodus: Skift mellem billede/video

01:08:2022 08:30:05/01/09/2022 08:30:05 01:08:2022 08:30:05/01/10/2022 08:30:05 00:01:30 REC

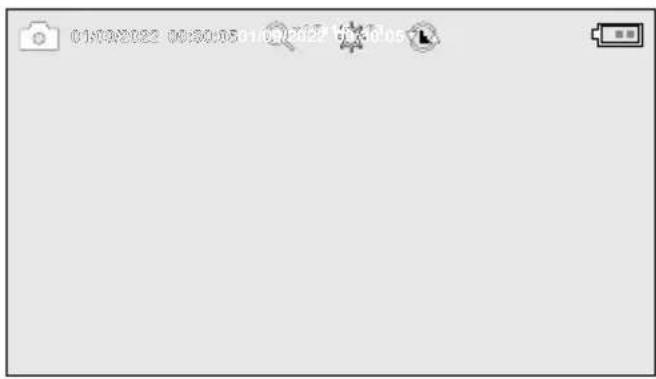

5.2 Optagelsesmodus: Billed-/videooptagelse

01/04/2022 00:50:05 11:07:31 01:31:05

Man indstiller kamerahovedet på flexslangen og fører det hen til den ønskede position. Under dårlige lysforhold kan man tænde diodelampen. Man kan zoome ind på fjerne eller små objekter. Via den manuelle billedrotation kan billedet roteres 180° på skærmen. Når man trykker kortvarigt på OKknappen, optages billedet eller videoen og gemmes på SD-kortet. Optagelsen afsluttes ved at trykke på tasten igen.

5.3 Optagelsesmodus: Diodelampe

01/06/2022 09:30:05 11:00/2022 01:30:05 +

4x 1x Fra udgangsbilledet 1x = vertikal spejling 2x = Drejning 180° 3x = horisontal spejling 4x = Udgangsbillede F E F J 3x 2x

Laserliner

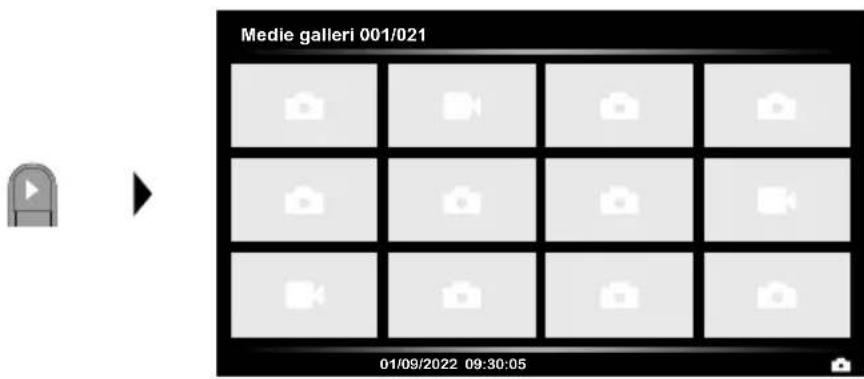

6.0 Gengivelsesmodus: Gengivelse af billed-/videooptagelser

Medie galleri 001/021 01/09/2022 09:30:05

Når man trykker på knappen „d“, indhentes mediegalleriet. Bekræft med „OK“ for at få vist det valgte billede eller video i fuld skærmmodus. Man kan bruge piletasterne til at navigere i mediegalleriet og i fuld skærmmodus. Ved at trykke på knappen „a“, lukkes gengivelsesmodus.

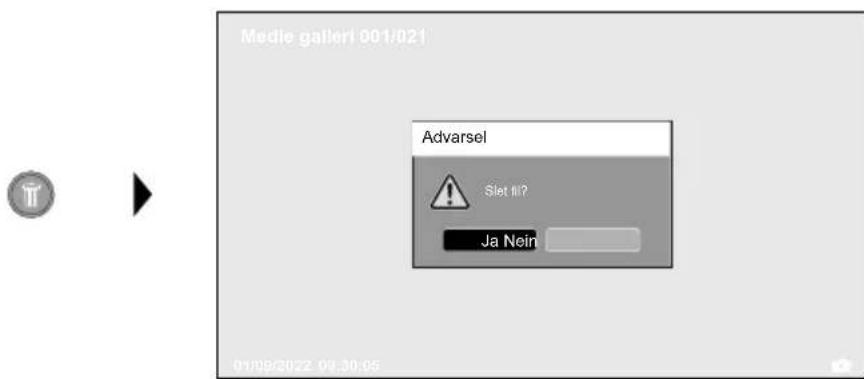

6.1 Gengivelsesmodus: Slet optagelse

Medie gallerl 001/021 Advarsel Siet fi? Ja Nein 01/09/2022 09:30:05

Optagelser kan slettes fra fuld skærm og i gallerivisning. Sletteprocessen kan ikke fortrydes. Via formatering af datamedierne kan man slette alle filer og mapper. Se punkt „7.4 Systemindstillinger“.

6.2 Gengivelsesmodus: Gengivelse

a Indstilling af skærmlysstyrke / konfiguration af frontknap
b Indstilling af dato/klokkeslæt
c Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)
d Indstilling af system
e Firm-/hardwareversion

Man kommer tilbage til optagelsesmodus ved at trykke gentagne gange på knappen ESC.

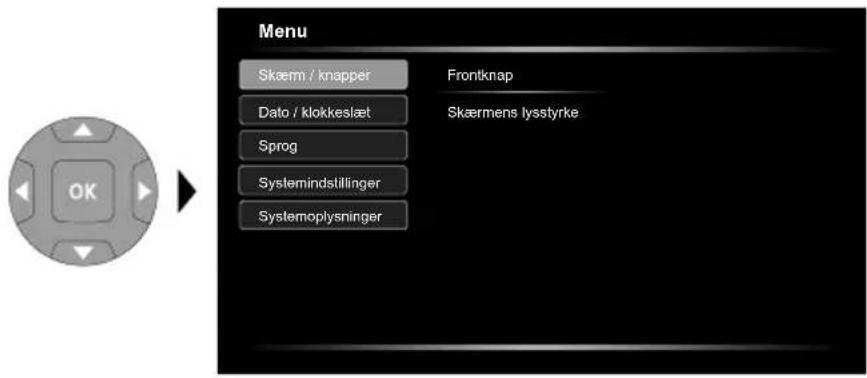

7.1 Indstillingsmodus: Skærm / knapper

Menu Skæm / knapper Frontknap Dato / klokkeslæt Skærmens lysstyrke Sprog Systemindstillinger Systemoplysninger

Følgende funktioner kan indstilles for frontknappen: Billede / video, billedrotation, belysning og zoom. Standardindstillingen er billede / video. Skærmens lysstyrke kan indstilles i tre trin.

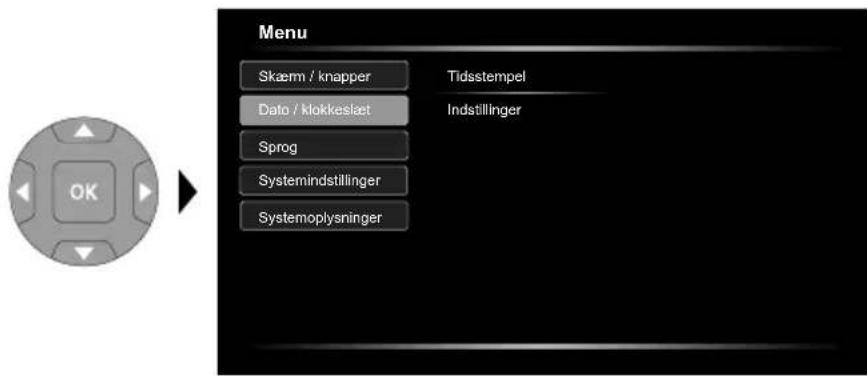

7.2 Indstillingsmodus: Dato / klokkeslæt

Menu Skaem / knapper Dato / klokkeslæt Sprog Systemindstillinger Systemoplysninger Tidsstempel Indstillinger

Her kan man vælge, om der skal vises et tidsstempel i optagelserne. Tiden og datoen kan indstilles med pilknapperne.

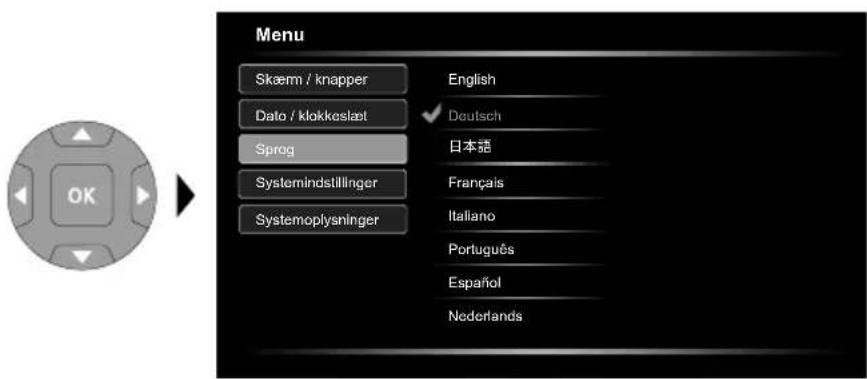

7.3 Indstillingsmodus: Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Skæm / knapper Dato / kløkkeslæt Sprog Systemindstillinger Systemoplysninger English Deutsch 日本語 Français Italiano Português Español Nederlands

Det ønskede sprog kan indstilles i denne menu.

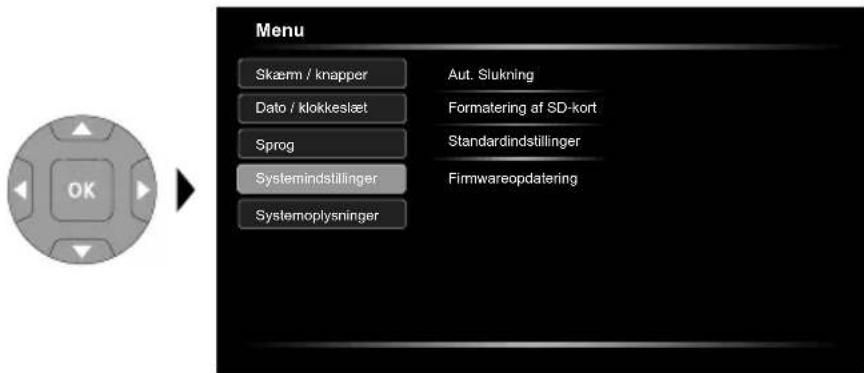

7.4 Indstillingsmodus: Systemindstillinger

Menu Skærm / knapper Aut. Slukning Dato / klokkeslæt Formatering af SD-kort Sprog Standardindstillinger Systemmindstillinger Firmwareopdatering Systemoplysninger

Alle data på SD-kortet slettes. Denne proces kan ikke fortrydes. Der bedes ikke om yderligere bekræftelse af processen.

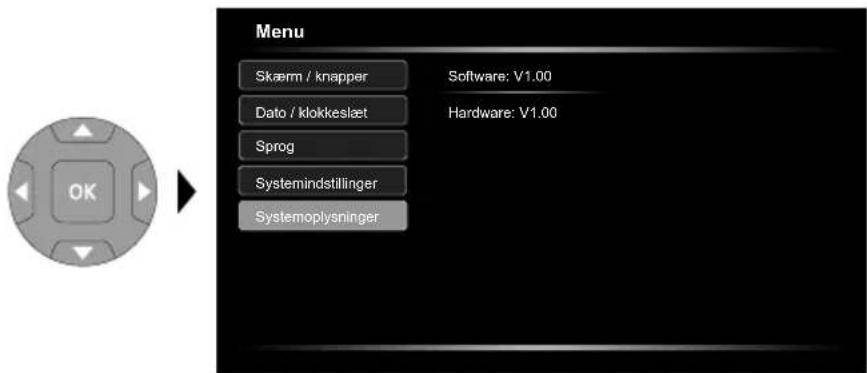

7.5 Indstillingsmodus: Systemoplysninger

Menu Skærm / knapper Dato / klokkeslæt Sprog Systemindstillinger Systemoplysninger Software: V1.00 Hardware: V1.00

Produktoplysningerne er angivet i denne menu.

USB-dataoverførsel

De lagrede data på SD-kortet kan overføres til pc'en enten med en passende kortlæser eller direkte via USB-interfacet. Oplysninger om forbindelse mellem computer og kort-adapter eller kortlæser findes i manualen til kortlæseren.

Webcam-funktion

Kameraet kan bruges som webcam sammen med en computer via USB-C-grænsefladen.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data		Forbehold for tekniske ændringer. 22W42
Skærmtype 5" TFT-farvedisplay
Opløsning display 1280 x 720 pixel
Opløsning billede / video 1280 x 720 pixel
Billedformat / videoformat JPEG, MPEG-4
Hukommelse Mikro-SD-kort op til 32 GB
Beskyttelsesklasse IP 54
Tilslutninger USB type C
Menusprog DE, EN, ES, FR, IT, JA, NL, PT
Funktioner	Automatisk slukning, Billedrotation 180°, Billedspejling,Billedoptagelse, Digitalzoom 1-2x, Realtidsur, USB-masselager,Videooptagelse
Netdrift Ja
Strømforsyning	Li-ion-batteripakke 3,7V / 2,6AhNetdel 9V/DC / 2A
Driftstid ca. 5 timer
Ladetid ca. 3 timer
Arbejdsbetingelser	0°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10°C ... 70°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Mål (B x H x D) 310 mm x 210 mm x 140 mm x (inkl. holder)
Vægt	956 g (inkl. batteri)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer.
