Producttype	Inspectievideocamera
Merk	Laserliner
Model	HD MicroCamera
Categorie	Videocamera
Scherm	5" TFT-kleurenscherm, resolutie 1280 x 720 pixels
Beeld-/videoresolutie	1280 x 720 pixels
Opnameformaten	JPEG (afbeelding), MPEG-4 (video)
Geheugen	Micro SD-kaart tot 32 GB
Beschermingsgraad	IP54
Aansluitingen	USB Type-C (data, opladen, webcam)
Voeding	Li-ion accu 3,7 V / 2,6 Ah; netvoeding 9 V / 2 A
Autonomie	Ongeveer 5 uur
Oplaadtijd	Ongeveer 3 uur
Afmetingen (L x H x D)	310 x 210 x 140 mm (bevestiging inbegrepen)
Gewicht	956 g (accu inbegrepen)
Menutalen	DE, EN, ES, FR, IT, JA, NL, PT
Belangrijkste functies	Foto-/video-opname, digitale zoom 1-2x, rotatie 180°, spiegeling, LED-verlichting, automatische uitschakeling, real-time klok
Webcamfunctie	Ja, via USB-C
Gebruiksomstandigheden	0 °C tot 50 °C, luchtvochtigheid max 80 % RV, hoogte max 2000 m
Onderhoud	Reinigen met een licht vochtige doek, vermijd chemicaliën en oplosmiddelen
Veiligheid	Niet gebruiken in de buurt van gevaarlijke spanningen, vermijd contact met vloeistoffen, chemicaliën, bewegende delen
Reserveonderdelen	Vervangbare accu; neem contact op met de distributeur of de klantendienst van Umarex-Laserliner

Veelgestelde vragen - HD MicroCamera Laserliner

Hoe zet ik de camera aan en uit?

Om het apparaat in te schakelen, drukt u op de ON/OFF-knop op de behuizing. Om uit te schakelen, houdt u dezelfde knop ingedrukt of gebruikt u de instelbare automatische uitschakelfunctie in het menu.

Hoe plaats ik een micro SD-kaart?

Open het rubberen deksel aan de zijkant en plaats de micro SD-kaart in de daarvoor bestemde sleuf. Zorg ervoor dat het apparaat uit is voordat u de kaart plaatst of verwijdert. Zonder SD-kaart is geen opname mogelijk.

Hoe laad ik de batterij op?

De batterij kan op twee manieren worden opgeladen: door de meegeleverde 9 V-netvoeding aan te sluiten op de oplaadpoort van het apparaat, of via de USB-C-poort rechtstreeks op de accu. Tijdens het opladen is het lampje rood; het wordt groen wanneer het opladen is voltooid.

Hoe maak ik een foto?

Richt de camerakop op het gewenste object. Schakel indien nodig de LED-verlichting in met de g-knop. Gebruik de zoom met de f-knoppen indien nodig. Druk kort op de OK-knop (h) om de foto te maken. Het bestand wordt opgeslagen in JPEG-formaat op de SD-kaart.

Hoe neem ik een video op?

Schakel naar video-modus door op de i-knop te drukken (foto/video omschakeling). Druk op de OK-knop (h) om de opname te starten; een REC-indicator verschijnt op het scherm. Druk nogmaals op OK om de opname te stoppen. Video's worden opgeslagen in MPEG-4-formaat.

Hoe gebruik ik de digitale zoom?

In de opnamemodus gebruikt u de f-knoppen (Zoom + en -) om het beeld te vergroten. De digitale zoom biedt een vergroting van 1x tot 2x. Druk op + om in te zoomen en op - om uit te zoomen.

Hoe stel ik de datum en tijd in?

Ga naar de Instellingsmodus door op de e-knop te drukken. Selecteer 'Datum/Tijd' met de pijltjestoetsen en bevestig met OK. Gebruik de pijltjestoetsen om de waarden aan te passen en bevestig elk veld. U kunt ook de weergave van de tijdstempel op foto's in- of uitschakelen.

Hoe verwijder ik bestanden?

Vanuit de opnamemodus drukt u op de d-knop om de mediagalerij te openen. Navigeer met de pijltjestoetsen om een bestand te selecteren. Druk op de b-knop (Verwijderen) om het bestand te verwijderen. Bevestig de actie. Verwijderen is definitief. U kunt ook de SD-kaart formatteren via het menu Systeeminstellingen (toets e) om alles te wissen.

Kan ik de camera als webcam gebruiken?

Ja, de HD MicroCamera kan als webcam op een computer worden gebruikt. Sluit het apparaat via de USB Type-C-kabel aan op de computer. Het live beeld wordt herkend als een standaard webcam, zonder dat er een opname nodig is.

Wat moet ik doen als het scherm zwart blijft of niet aangaat?

Controleer eerst of de batterij voldoende is opgeladen (sluit de lader aan en wacht een paar minuten). Als het scherm zwart blijft, probeer dan het apparaat te resetten door de batterij te verwijderen en opnieuw te plaatsen. Als het probleem aanhoudt, neem dan contact op met de klantendienst van Umarex-Laserliner voor reparatie of vervanging.

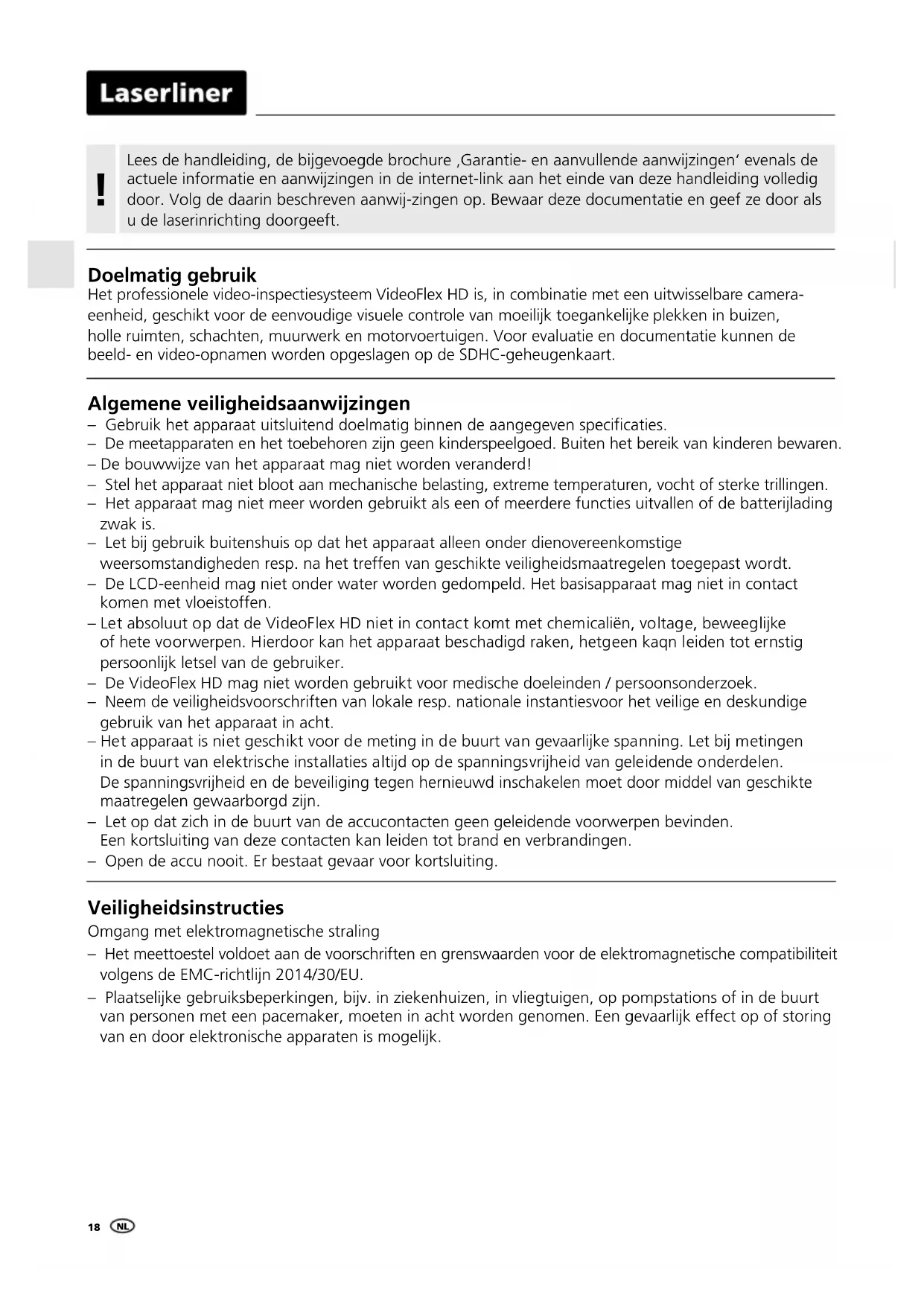

GEBRUIKSAANWIJZING HD MicroCamera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het professionele video-inspectiesysteem VideoFlex HD is, in combinatie met een uitwisselbare camera-eenheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijke plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kunnen de beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• De LCD-eenheid mag niet onder water worden gedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen.
• Let absoluut op dat de VideoFlex HD niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex HD mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.
• Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.
• Open de accu nooit. Er bestaat gevaar voor kortsluiting.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

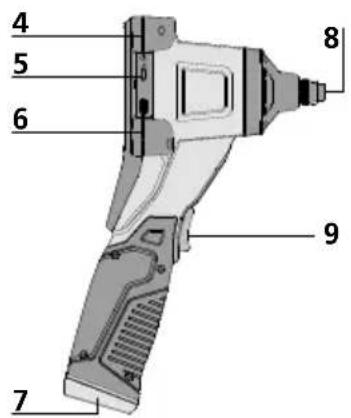

1 2 3

1 LC-display
2 ON/OFF
3 Directe toetsen
4 Oplaadcontactdoos
5 Interface USB type C
6 Steekplaats micro-SD-kaart
7 Accuvakje
8 Aansluiting camera-eenheid
9 Toets aan de voorzijde

4 5 6 7 8 9

a Annuleren
b Opnames wissen
c Rotatie 180 ° / Spiegeling
d Mediagalerij
e Instellingsmodus
f + / - zoom
g LED-verlichting + / -

3 ESC a b c d e f g OK g i f h

h Ontspanner / Opname / Bevestigen
i Omschakeling beeld / video

Ingebruikname

1 Aansluiting flexibele slang

3 Micro SD-kaart plaatsen

Om een micro SD-kaart te plaatsen opent u eerst de rubberen afdekking en plaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kunnen geen opnames worden gemaakt.

Alvorens de micro-SD kaart eruit te nemen moet het apparaat worden uitgeschakeld.

4 Gebruik netadapter / lithium-ionen-accu

- De accu kan in het apparaat met de bijgeleverde 9V-netadapter of extern met een standaard USB-C-netadapter via de in de accu geïntegreerde USB-C-bus worden opgeladen.

- De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.

- Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.

- Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.

- Terwijl het apparaat geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.

- Terwijl de accu geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.

USB-C ON-BATTERY PACK

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

5.0 Opnamemodus

a Opname beeld / video

b Actuele datum / tijd

c Zoom

d LED-verlichting

e Rotatie 180 ° / Spiegeling

f SD-kaart plaatsen

g Batterijstatus

h REC: opname loopt

5.1 Opnamemodus: Omschakeling beeld / video

01/08/2022 08:30:05:01/09/2022 08:30:05 01:08:30:22 08:30:05:01/09/2022 08:30:05 00:01:30' REC

5.2 Opnamemodus: Foto- / video-opnames

01/04/2022 00:50:05 11:07:31 01:31:05

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180° worden gedraaid. Druk kort op de OK-toets om het beeld of de video-opname op te nemen en op de SD-kaart op te slaan. Druk opnieuw op de toets om de opname te stoppen.

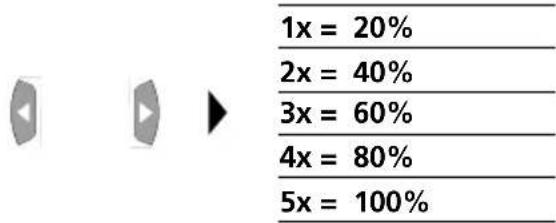

5.3 Opnamemodus: LED-verlichting

01/08/2022 09:30:05 11:00/2022 09:30:05 +

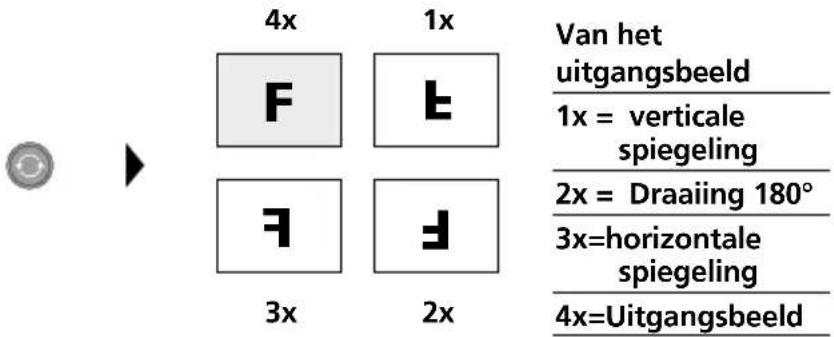

5.5 Opnamemodus: Beeldrotatie / Spiegeling

4x 1x Van het uitgangsbeeld 1x = verticale spiegeling 2x = Draaiing 180° 3x=horizontale spiegeling 4x=Uitgangsbeeld

Laserliner

6.0 Weergavemodus: Weergave van foto- / video-opnames

Mediagalerij 001/021 01/09/2022 09:30:05

Druk op de toets ,d' om de mediagalerij op te roepen. Bevestig met ,OK' om het geselecteerde beeld of de video op het volledige beeldscherm weer te geven. Met behulp van de pijltoetsen kunt u in de mediagalerij en in de volledige beeldschermweergave navigeren. Door indrukken van toets ,a' wordt de weergavemodus gesloten.

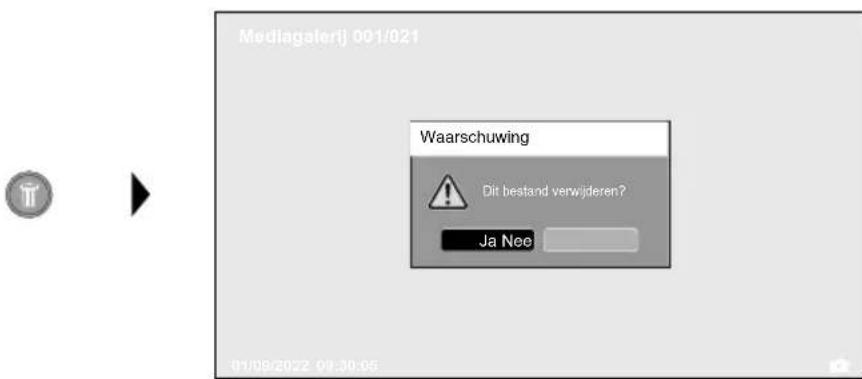

6.1 Weergavemodus: Opname wissen

Mediagalerij 001/021 Waarschuwing Dit bestand verwijderen? Ja Nee 01/08/2022 09:30:05

Opnames kunnen in het volledige scherm en in de galerijweergave worden gewist. Het wisproces kan niet ongedaan worden gemaakt. Via de formattering van de gegevensdrager kunnen alle bestanden en mappen worden gewist. Zie hiervoor punt „7.4 Instellingen“.

6.2 Weergavemodus: Weergave

Druk op de toets, a' om de weergave te stoppen.

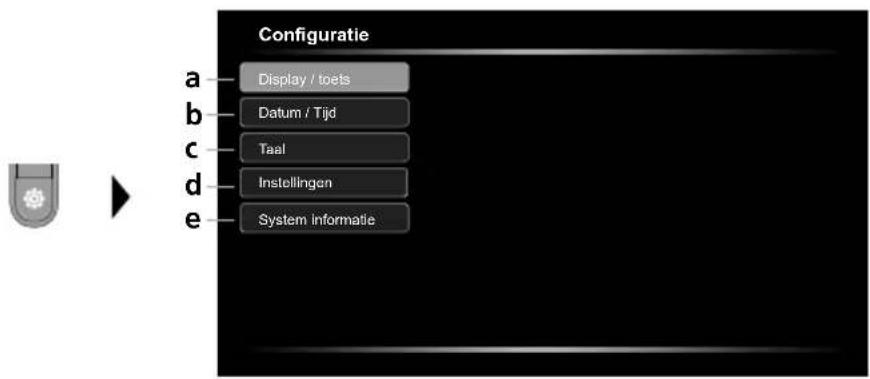

7.0 Instellingsmodus

Configuratie a — Display / toets b — Datum / Tijd c — Taal d — Instellingen e — System Informatie

a Helderheid van het beeld- scherm instellen / Toets aan de voorzijde configureren
b Datum / tijd instellen
c Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)
d Systeem instellen
e Firm-/hardwareversie

!

Druk meerdere malen op de ESC-toets om weer naar de opnamemodus te schakelen.

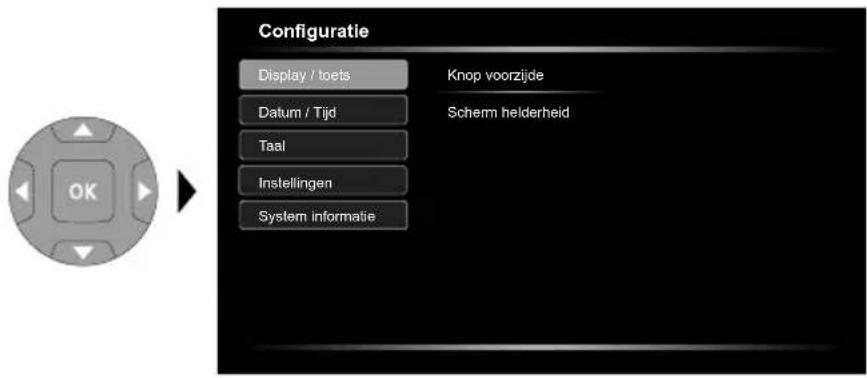

7.1 Instellingsmodus: Display / toets

Configuratie Display / toets Knop voorzijde Datum / Tijd Schem helderheid Taal Instellingen System informatie

Voor de toets aan de voorzijde kunnen de volgende functies worden ingesteld: beeld / video, beeldrotatie, verlichting en zoom. Beeld / video is vooringesteld. De helderheid van het beeldscherm kan in drie standen worden ingesteld.

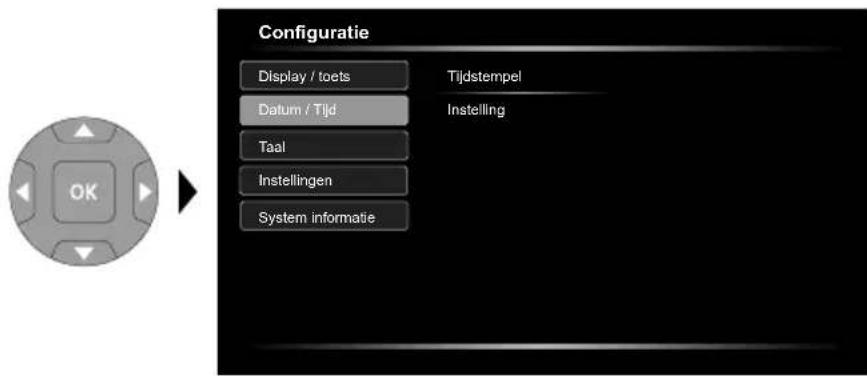

7.2 Instellingsmodus: Datum / Tijd

Configuratie Display / toets Tijdstempel Datum / Tijd Instelling Taal Instellingen System informatie

Hier kunt u instellen of een tijdstempel in de opnames moet worden opgenomen. De tijd en datum kunnen met de pijltjestoetsen worden ingesteld.

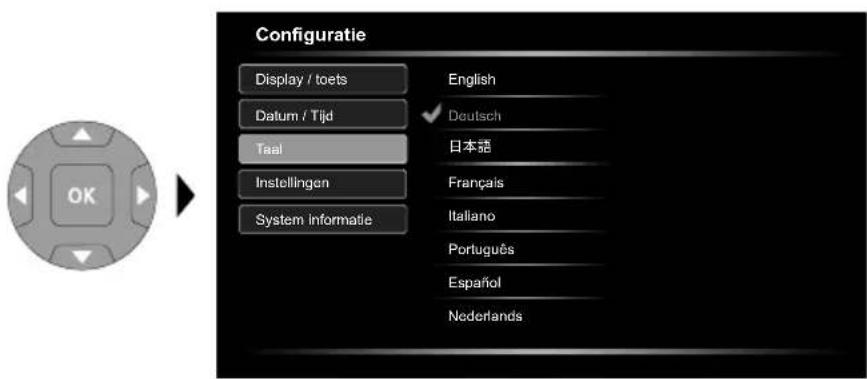

7.3 Instellingsmodus: Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)

Configuratie Display / toets Datum / Tijd Taal Instellingen System informatie English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

In dit menu kan de gewenste taal worden ingesteld.

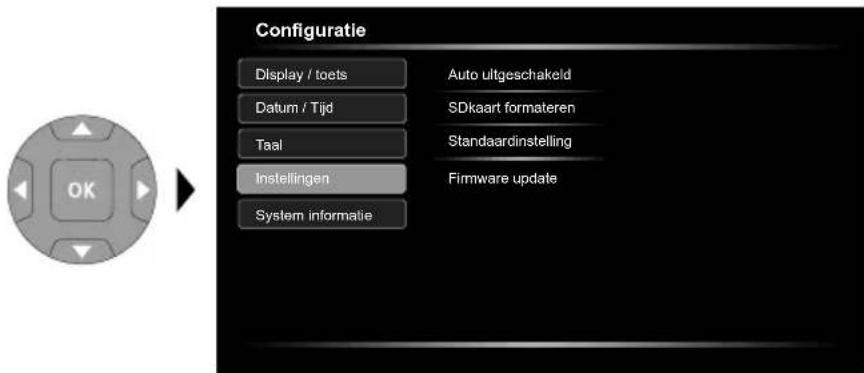

7.4 Instellingsmodus: Instellingen

Configuratie Display / toets Auto uitgeschakeld Datum / Tijd SDkaart formateren Taal Standaardinstelling Instellingen Firmware update System informatie

Alle gegevens op de SD-kaart worden gewist. Dit proces kan niet ongedaan worden gemaakt. Er volgt geen verder verzoek om het wisproces te bevestigen.

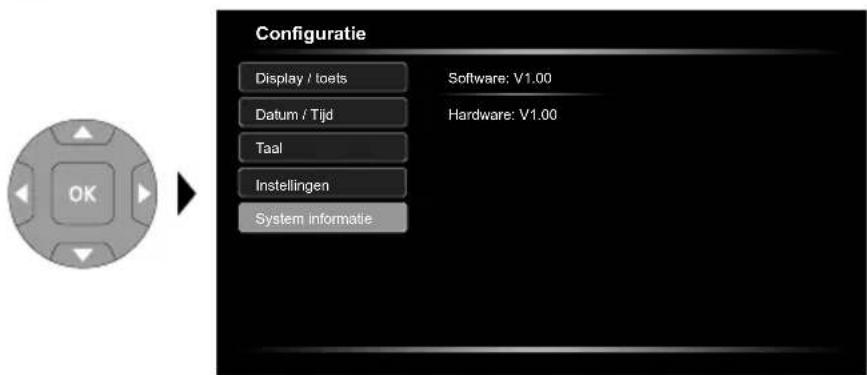

7.5 Instellingsmodus: System informatie

Configuratie Display / toets Datum / Tijd Taal Instellingen System informatie Software: V1.00 Hardware: V1.00

In dit menu worden de productgegevens vermeld.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart kunnen met een geschikte kaartlezer of direct via de USB-interface naar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Webcam-functie

In combinatie met een computer kan de camera via de USB-C interface als webcam worden gebruikt.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens		Technische wijzigingen voorbehouden. 22W42
Beeldschermtype 5" TFT-kleurendisplay
Resolutie display 1280 x 720 pixel
Resolutie foto / video 1280 x 720 pixel
Fotoformaat / videoformaat JPEG, MPEG-4
Geheugen Micro-SD geheugenkaart tot 32 GB
Beschermingsklasse IP 54
Aansluitingen USB type C
Menutaal DE, EN, ES, FR, IT, JA, NL, PT
Functies	Automatisch uitschakelen, Beeldrotatie 180°, Beeldspiegeling, Beeldopname, Digitale zoom 1-2x, Real time klok, USB-massaopslagapparaat, Video-opname
Netvoeding ja
Voeding	Li-lon-accupak 3,7V / 2,6AhNetadapter 9V/DC / 2A
Bedrijfsduur ca. 5 uur
Laadtijd ca. 3 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Afmetingen (B x H x D) 310 mm x 210 mm x 140 mm x (incl. houder)
Gewicht	956 g (incl. accupak)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com

!
