Produkttyp	Inspektions-Videokamera
Marke	Laserliner
Modell	HD MicroCamera
Kategorie	Videokamera
Bildschirm	5" TFT-Farbbildschirm, Auflösung 1280 x 720 Pixel
Bild-/Videoauflösung	1280 x 720 Pixel
Aufnahmeformate	JPEG (Bild), MPEG-4 (Video)
Speicher	Micro-SD-Karte bis 32 GB
Schutzart	IP54
Anschlüsse	USB Typ-C (Daten, Laden, Webcam)
Stromversorgung	Li-Ion-Akku 3,7 V / 2,6 Ah; Netzteil 9 V / 2 A
Akkulaufzeit	Ca. 5 Stunden
Ladezeit	Ca. 3 Stunden
Abmessungen (B x H x T)	310 x 210 x 140 mm (mit Halterung)
Gewicht	956 g (mit Akku)
Menüsprachen	DE, EN, ES, FR, IT, JA, NL, PT
Hauptfunktionen	Foto-/Videoaufnahme, Digitalzoom 1-2x, 180°-Drehung, Spiegelung, LED-Beleuchtung, Auto-Abschaltung, Echtzeituhr
Webcam-Funktion	Ja, über USB-C
Betriebsbedingungen	0 °C bis 50 °C, max. 80 % rel. Feuchte, max. 2000 m Höhe
Pflege	Mit leicht feuchtem Tuch reinigen, Chemikalien und Lösungsmittel vermeiden
Sicherheit	Nicht in der Nähe gefährlicher Spannungen verwenden, Kontakt mit Flüssigkeiten, Chemikalien, beweglichen Teilen vermeiden
Ersatzteile	Akku austauschbar; wenden Sie sich an den Händler oder den Kundendienst von Umarex-Laserliner

Häufig gestellte Fragen - HD MicroCamera Laserliner

Wie schalte ich die Kamera ein und aus?

Drücken Sie zum Einschalten die ON/OFF-Taste am Gehäuse. Zum Ausschalten halten Sie die gleiche Taste gedrückt oder nutzen Sie die im Menü einstellbare Auto-Abschaltung.

Wie lege ich eine micro SD-Karte ein?

Öffnen Sie die Gummiabdeckung an der Seite und legen Sie die micro SD-Karte in den dafür vorgesehenen Slot ein. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Karte einlegen oder entfernen. Ohne SD-Karte ist keine Aufnahme möglich.

Wie lade ich den Akku?

Der Akku kann auf zwei Arten geladen werden: entweder durch Anschließen des mitgelieferten 9-V-Netzteils an die Ladebuchse des Geräts oder über den USB-C-Anschluss direkt am Akkupack. Während des Ladevorgangs leuchtet die LED rot; sie wird grün, wenn der Ladevorgang abgeschlossen ist.

Wie mache ich ein Foto?

Richten Sie den Kamerakopf auf das gewünschte Objekt. Schalten Sie bei Bedarf die LED-Beleuchtung mit der Taste g ein. Nutzen Sie bei Bedarf den Zoom mit den Tasten f. Drücken Sie kurz die OK-Taste (h), um das Foto aufzunehmen. Die Datei wird im JPEG-Format auf der SD-Karte gespeichert.

Wie nehme ich ein Video auf?

Wechseln Sie in den Videomodus, indem Sie die Taste i drücken (Umschaltung Bild/Video). Drücken Sie die OK-Taste (h), um die Aufnahme zu starten; ein REC-Indikator erscheint auf dem Bildschirm. Drücken Sie erneut OK, um die Aufnahme zu stoppen. Videos werden im MPEG-4-Format gespeichert.

Wie verwende ich den Digitalzoom?

Im Aufnahmemodus verwenden Sie die Tasten f (Zoom + und -), um das Bild zu vergrößern. Der Digitalzoom ermöglicht eine Vergrößerung von 1x bis 2x. Drücken Sie + zum Zoomen und - zum Verkleinern.

Wie stelle ich Datum und Uhrzeit ein?

Rufen Sie den Einstellungsmodus auf, indem Sie die Taste e drücken. Wählen Sie „Datum/Uhrzeit“ mit den Pfeiltasten aus und bestätigen Sie mit OK. Passen Sie die Werte mit den Pfeiltasten an und bestätigen Sie jedes Feld. Sie können auch die Anzeige des Zeitstempels auf Fotos aktivieren oder deaktivieren.

Wie lösche ich Dateien?

Drücken Sie im Aufnahmemodus die Taste d, um die Mediengalerie zu öffnen. Navigieren Sie mit den Pfeiltasten, um eine Datei auszuwählen. Drücken Sie die Taste b (Löschen), um die Datei zu löschen. Bestätigen Sie die Aktion. Das Löschen ist endgültig. Sie können die SD-Karte auch über das Menü Systemeinstellungen (Taste e) formatieren, um alles zu löschen.

Kann die Kamera als Webcam verwendet werden?

Ja, die HD MicroCamera kann als Webcam an einem Computer verwendet werden. Schließen Sie das Gerät über das USB-Typ-C-Kabel an den Computer an. Das Live-Bild wird als Standard-Webcam erkannt, ohne dass eine Aufnahme erforderlich ist.

Was tun, wenn der Bildschirm schwarz bleibt oder nicht angeht?

Überprüfen Sie zunächst, ob der Akku ausreichend geladen ist (schließen Sie das Ladegerät an und warten Sie einige Minuten). Wenn der Bildschirm schwarz bleibt, versuchen Sie, das Gerät zurückzusetzen, indem Sie den Akku entfernen und wieder einsetzen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst von Umarex-Laserliner für eine Reparatur oder einen Austausch.

BEDIENUNGSANLEITUNG HD MicroCamera Laserliner

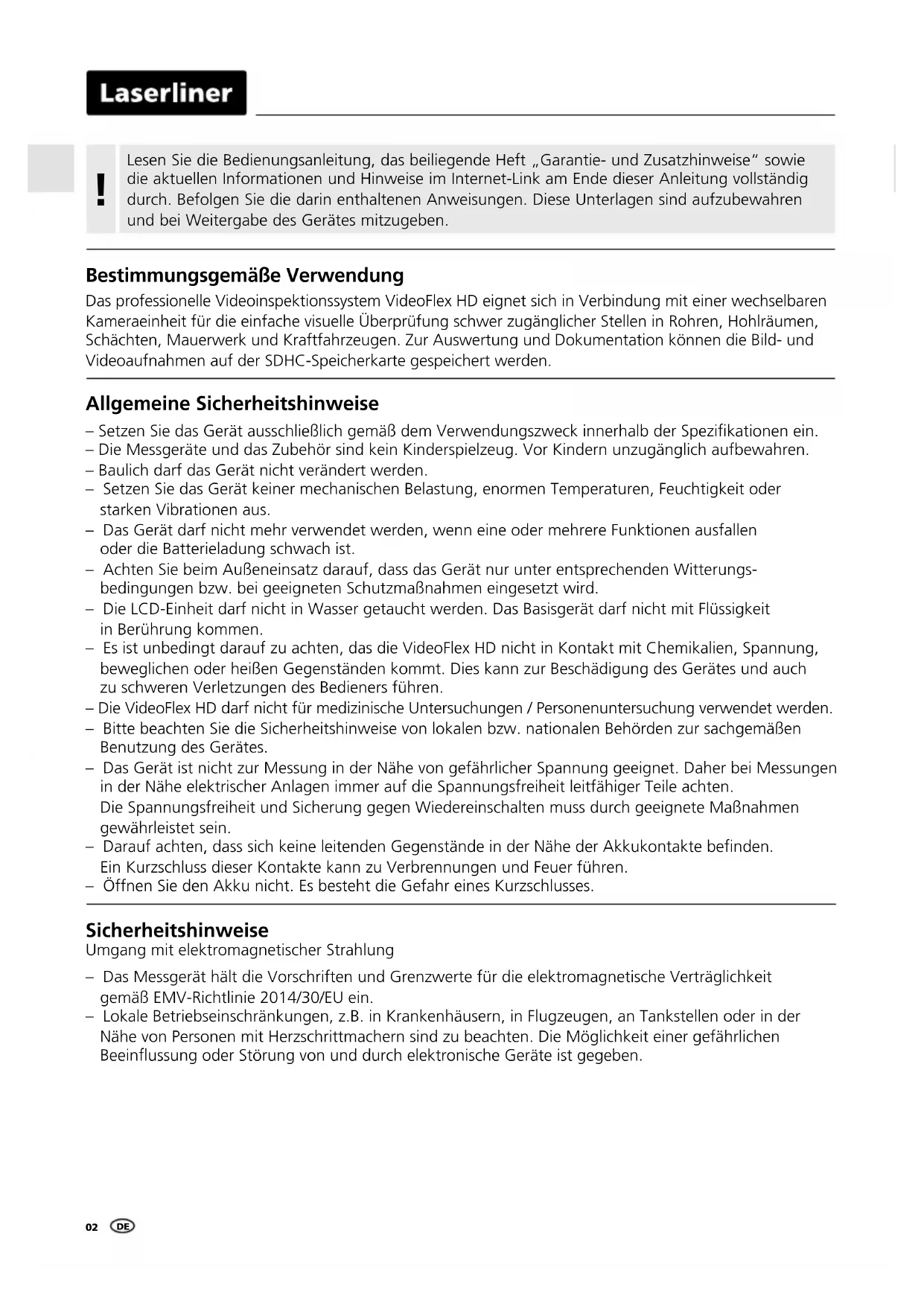

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Das professionelle Videoinspektionssystem VideoFlex HD eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation können die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
– Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
- Es ist unbedingt darauf zu achten, das die VideoFlex HD nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
– Die VideoFlex HD darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
- Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.
- Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.
- Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 2 3

1 LC-Display
2 ON/OFF
3 Direkttasten

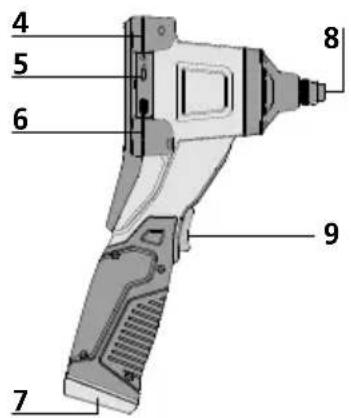

4 Ladebuchse
5 Schnittstelle USB Typ C
6 Steckplatz Micro-SD-Karte
7 Akkufach
8 Anschluss Kameraeinheit
9 Fronttaste

4 5 6 7 8 9

a Abbruch
b Aufnahmen löschen
c Rotation 180° / Spiegelung
d Mediengalerie
e Einstellungsmodus
f Zoom + / -
g LED-Beleuchtung + / -

3 ESC a b c d e f g OK g i f h

h Auslöser / Aufnahme / Bestätigen

i Umschaltung Bild / Video

Inbetriebnahme

1 Anschluss Flexschlauch

3 Micro-SD-Karte einlegen

Zum Einlegen einer Micro-SD-Karte zuerst die Gummiabdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

! Vor Entnahme der Micro-SD-Karte muss das Gerät ausgeschaltet werden.

4 Handhabung Netzteil / Lithium-Ionen Akku

- Der Akku kann im Gerät per beiliegenden 9V-Netzteil aufgeladen werden oder aber extern über die im Akku integrierte USB-C Buchse mit einem Standard USB-C Netzteil.

- Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.

- Vor Einsatz des Gerätes, Gerät voll aufladen.

- Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.

- Während das Gerät geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.

- Während der Akku geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED aus ist.

USB-C ON-BATTERY PACK

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

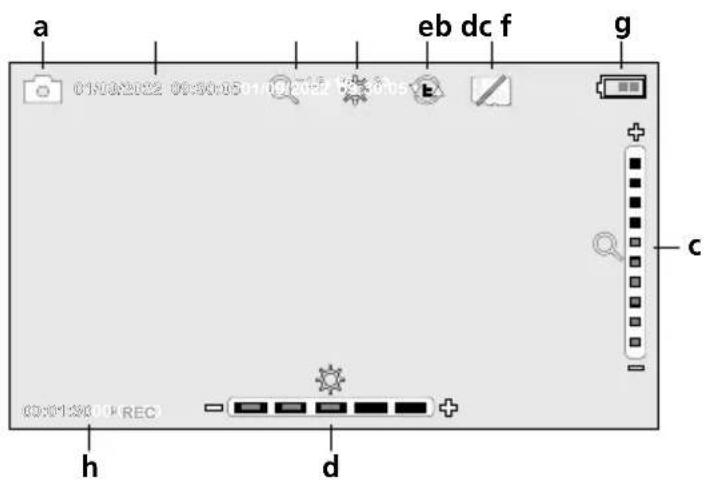

5.0 Aufnahmemodus

a Aufnahme Bild- / Video

b Aktuelles Datum / Uhrzeit

c Zoom

d LED-Beleuchtung

e Rotation 180° / Spiegelung

f SD-Karte einlegen

g Batteriestatus

h REC: Aufnahme läuft

5.1 Aufnahmemodus: Umschaltung Aufnahme Bild / Video

01:08:2022 08:30:05 01:08:2022 08:30:05 01:08:2022 08:30:05 01:08:2022 08:30:05 00:01:30 REC

5.2 Aufnahmemodus: Bild-/Videoaufnahmen

01/04/2022 00:50:05 11:07:31 01:31:05

Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180° gedreht werden. Durch kurzes Betätigen der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drücken beendet die Aufnahme.

5.3 Aufnahmemodus: LED-Beleuchtung

01/08/2022 09:30:05 11:00/2022 01:30:05 +

5.4 Aufnahmemodus: Zoom

01/02/2022 09:30:05 11:00:30:22 07:30:05 +

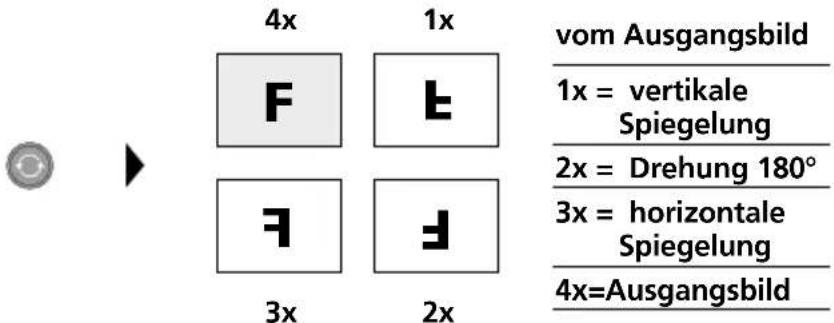

5.5 Aufnahmemodus: Bildrotation / Spiegelung

4x 1x vom Ausgangsbild 1x = vertikale Spiegelung 2x = Drehung 180° 3x = horizontale Spiegelung 4x=Ausgangsbild F E F F 3x 2x

6.0 Wiedergabemodus: Wiedergabe von Bild-/Videoaufnahmen

Mediengalerie 001/021 01/09/2022 09:30:05

Durch Drücken der Taste „d“ wird die Mediengalerie aufgerufen. Bestätigen mit „OK“ zeigt das ausgewählte Bild oder Video im Vollbildmodus. Mit den Pfeiltasten kann in der Mediengalerie und im Vollbildmodus navigiert werden. Durch Drücken der Taste „a“ wird der Wiedergabemodus geschlossen.

6.1 Wiedergabemodus: Aufnahme löschen

Mediengalerle 001/021 Warnung Datei löschen? Ja Nein 01/09/2022 09:30:05

Aufnahmen können im Vollbild und in der Galerieanischt gelöscht werden. Der Löschvorgang kann nicht widerrufen werden. Über die Formatierung des Datenträgers können alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „7.4 System-einstellungen“.

6.2 Wiedergabemodus: Wiedergabe

Durch drücken der Taste „a“ wird die Wiedergabe gestoppt.

7.0 Einstellungsmodus

Menü a—Bildschirm / Tasten b—Datum / Zeit c—Sprache d—System Einstellungen e—System Information

a Bildschirmhelligkeit einstellen / Fronttaste konfigurieren
b Datum / Zeit einstellen
c Sprache ändern (EN, DE, JP, FR, IT, PT, ES, NL)
d System einstellen
e Firm-/Hardware-Version

! Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drücken.

7.1 Einstellungsmodus: Bildschirm / Tasten

Menu Bildschirm / Tasten Fronttaste Datum / Zeit Bildschirm Helligkeit Sprache System Einstellungen System Information

Für die Fronttaste können folgende Funktionen eingestellt werden: Bild / Video, Bildrotation, Beleuchtung und Zoom. Voreingestellt ist Bild / Video. Die Bildschirmhelligkeit kann dreistufig eingestellt werden.

7.2 Einstellungsmodus: Datum / Zeit

Menu Bildschirm / Tasten Zeitstempel Datum / Zeit Einstellungen Sprache System Einstellungen System Information

Hier kann ausgewählt werden ob ein Zeitstempel in den Aufnahmen erscheinen soll. Die Zeit und das Datum können mit den Pfeiltasten eingestellt werden.

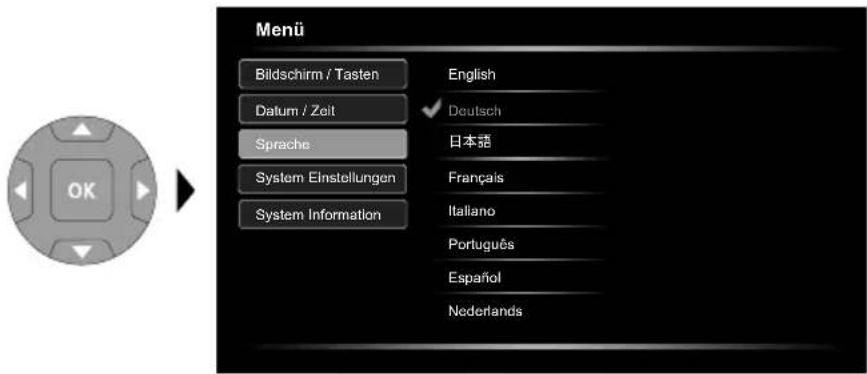

7.3 Einstellungsmodus: Sprache ändern (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Bildschirm / Tasten Datum / Zeit Sprache System Einstellungen System Information English Deutsch 日本語 Français Italiano Português Español Nederlands

Die benötigte Sprache kann in diesem Menü eingestellt werden.

7.4 Einstellungsmodus: System Einstellungen

Menu Bildschirm / Tasten Aut. Abschaltung Datum / Zeit Formatierung SD Karte Sprache Standardeinstellungen System Einsstellungen Firmware Update System Information

Alle Daten auf der SD-Karte werden gelöscht. Dieser Vorgang kann nicht widerrufen werden.

Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

7.5 Einstellungsmodus: System Information

Menu Bildschirm / Taslen Datum / Zeit Sprache System Einstellungen System Information Software: V1.00 Hardware: V1.00

Die Produktinformationen sind in diesem Menü aufgeführt.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrem Kartenleser.

Webcam-Funktion

Die Kamera kann über die USB-C-Schnittstelle als Webcam mit einem Computer verwendet werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 22W35
Bildschirmtyp 5" TFT-Farbdisplay
Auflösung Display 1280 x 720 Pixel
Auflösung Bild / Video 1280 x 720 Pixel
Bildformat / Videoformat JPEG, MPEG-4
Speicher Micro-SD Speicherkarte bis 32 GB
Schutzart IP 54
Anschlüsse USB Typ C
Menüsprache DE, EN, ES, FR, IT, JA, NL, PT
Funktionen	Automatische Abschaltung, Bildrotation 180°, Bildspiegelung, Bildaufnahme, Digitaler Zoom 1-2x, Echtzeituhr, USB-Massenspeicher, Videoaufzeichnung
Netzbetrieb Ja
Stromversorgung	Li-Ion Akkupack 7,4V / 2,6Ah / 19,24WhNetzteil 9V/DC / 2A
Betriebsdauer ca. 5 Std.
Ladezeit ca. 3 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Abmessungen (B x H x T)	310 x 210 x 140 mm (inkl. Halterung)
Gewicht	956 g (inkl. Akkupack)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

https://www.laserliner.com

!
